РАДИО для ВСЕХ — ЛБП однополярный

Однополярный лабораторный блок питания 0-30В/0-3А с «грубой» и «плавной» регулировками выходного напряжения, регулировкой выходного тока (ограничения по току) и индикацией режима работы — регулировка напряжения или включение ограничения тока. В качестве регулирующего элемента используется полевой транзистор IRLZ44N.

Наконец вытравил и просверлил отверстия в плате ЛБП, чтобы убедиться в работоспособности схемы — всё заработало почти сразу ;-(… Платы будут изготовлены с маской и маркировкой в двух вариантах: ЛБП с питанием напряжением постоянного тока — без выпрямительного моста и переменного резистора «плавно» для регулировки выходного напряжения, ЛБП с питанием напряжением переменного тока — выпрямительный мост установлен на плате и для регулировки выходного напряжения предусмотрен переменный резистор «плавно», а в остальном всё без изменений. Если диодный мост не нужен (будет применён внешний), то на плате вместо него необходимо просто установить перемычки. Обе схемы приведены ниже. Покупайте печатные платы, наборы для сборки, собирайте и пользуйтесь 😉

Технические характеристики:

Входное напряжение (для платы с диодным мостом):  7…32В переменного тока

Входное напряжение (для платы без диодного моста): 9…45В постоянного тока

Ток нагрузки: 0-3А (с индикацией включения режима ограничения тока)

Нестабильность выходного напряжения: не более 1%


Краткое описание конструкциии:

Для однополярного блока питания разработаны две печатные платы размерами 62х59 мм и 92х59 мм. Фотовид печатных плат приведен ниже. На печатных платах предусмотрены отверстия диаметром 3 мм. В верхней части платы, для крепления радиатора и в нижней части для, крепления самой платы в корпусе блока питания. Регулирующий транзистор необходимо установить на большой 😉 радиатор с площадью поверхности не менее

300 см кв. Транзистор Q1 необходимо закрепить с применением теплопроводящей пасты и, при необходимости, с применением изолирующих теплопроводящих подложек. Переменные резисторы регулировки тока и напряжения можно закрепить на передней панели блока питания непосредственно при помощи штатных гаек.



Примечание к схемам блока питания:

После сборки и опробования блока питания покупателем, было замечено, что при отключении от сети блока питания с небольшой нагрузкой или без нагрузки наблюдается некоторое уменьшение напряжения, а потом его всплеск до 12-15В и затем снижение до нуля. Как оказалось, это происходит из-за того, что напряжение, запирающее полевой транзистор, пропадает раньше, чем разрядится конденсатор фильтра CF. При проверке блока питания под нагрузкой мощной лампой такого замечено не было (по понятным причинам). Для устранения броска напряжения необходимо подключить электролитический конденсатор С5 470мкФх6,3В с вывода 8 м/сх на общий провод (припаять сверху над микросхемой между выводами 8 и 11) — см. схемы.



Работа схемы:

Схема стабилизации напряжения собрана на U1.3 и U1.4. На U1.4 собран дифференциальный каскад, усиливающий напряжение делителя обратной связи, образованного резисторами R14 и R15. Усиленный сигнал поступает на компаратор U1.3, сравнивающий выходное напряжение с образцовым, сформированным стабилизатором U2 и потенциометром RV2. Полученная разница напряжений поступает на транзистор Q2, управляющий регулирующим элементом Q1. Ограничение тока осуществляется  компаратором U1.1, который сравнивает падение напряжения на шунте R16 с опорным, сформированным потенциометром RV1. При превышении заданного порога, U1.1 изменяет опорное напряжение для компаратора U1.3, что приводит к пропорциональному изменению выходного напряжения. На операционном усилителе U1.2 собран узел индикации режима работы устройства. При понижении напряжения на выходе U1.1 ниже напряжения сформированного делителем R2 и R3, светится светодиод D1, сигнализирующий о переходе схемы в режим стабилизации тока.

Примечание:

В случае работы устройства от питающего напряжения ниже 23В, стабилитрон D3 необходимо заменить перемычкой. Так же, возможно питать слаботочную часть схемы от отдельного источника, подав напряжение 9-35В непосредственно на вход стабилизатора U3 и удалив стабилитрон D3.


ВОЛЬТМЕТРЫ и АМПЕРМЕТРЫ с семисегментными LED индикаторами

Выложены здесь >>> Это не китайские измерительные приборы! Made in Donetsk


Сделанные на скорую руку видео работы блока питания можно посмотреть по ссылкам приведенным ниже. На одном видео заснято опробование цифрового вольтметра на недорогой специализированной м/сх ICL7107.




Стоимость печатной платы размерами 62х59 мм под два переменных резистора — временно нет в наличии

Стоимость печатной платы размерами 92х59 мм под три переменных резистора — временно нет в наличии

Стоимость набора для сборки блока питания (с платой на два резистора, ручки в комплекте) временно отсутствует в продаже

Стоимость набора для сборки блока питания (с платой на три резистора, ручки в комплекте) временно отсутствует в продаже

Краткое описание, схема и перечень деталей набора здесь >>> и здесь >>>





Спасибо за уделённое внимание! Всем удачи, мира, добра, 73!



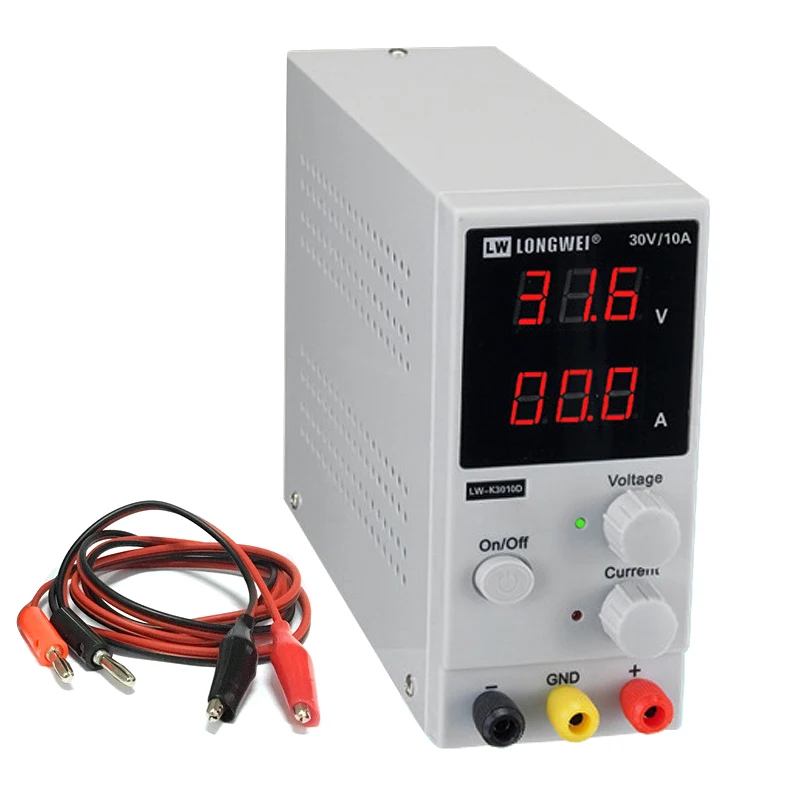

KPS3010D Регулируемый блок питания 30V 10A

Блок питания с регулировкой напряжения и тока 30V 10A, с виду лабораторный, а на деле…
Когда-то у меня не было вообще никакого лабораторного БП, в этой роли выступали какой-нибудь транс(50Гц), какой-нибудь выпрямитель, и стабилизатор на скорую руку. Потом весь этот соединенный проводами хлам я решил объединить в одно целое, добавил стабилизатор на полевом транзисторе, вот до стабилизатора тока так и не дошло. В таком виде это все дошло и до настоящего времени. Был там и самодельный вольтметр на светодиодном индикаторе, потом ж/к вольтметр из ненужного тестера DT830, но он сгорел почему то. И вообще, в нем есть всплески напряжения на выходе, когда либо включаешь, либо выключаешь БП кнопкой питания по первичке. Когда ко включенному подключаешь нагрузку, то все нормально. Я это обнаружил осциллографом, когда по непонятной причине сгорела атмега на испытаниях.

Слепил из того, что было

Появилось желание купить серийно выпускаемый.
Изначально планировал взять версию такого же 30V 10A БП, но с 4-разрядной индикацией(KPS3010DF), но по обстоятельствам «непреодолимой силы» пришлось довольствоваться упрощенным вариантом. 10A выбрал потому, что когда-то экспериментировал с 12V преобразователями, там амперы лишними не были. Есть сайт www.wanptek.com, где можно найти описание этого и других их БП.
Почему купил именно этот? Вначале я, конечно, читал и про Gophert’ы, MCH-K305D а также разные варианты БП на 50Гц трансформаторе.
Последние я откинул сразу, на сегодняшний день мне они кажутся неэффективными, с большой массой и бесполезным рассеиванием мощности в виде тепла в атмосферу. MCH-K305D не нравились из-за многооборотных регуляторов. Gophert’ы дороги, да и управление у них оставляет желать лучшего, выходные клеммы вообще сзади, как и кнопка включения(в более мощных моделях уже спереди, но и стоят они слишком дорого). Второй энкодер там не помешал бы. Мне показалось, что они позиционируются скорее как универсальные источники питания под редко изменяемые задачи по нагрузке(когда настраивать приходится не часто). В обозреваемом БП привлекло привычное управление(грубо, точно), приятный внешний вид, компактность(когда распаковал и достал из коробки удивился, мне казалось будет несколько больше).

БП сразу идет с проводом с евровилкой.В комплекте также провод для подключения нагрузки длиной 80 см. Сопротивление каждого из двух 20 mOhm, при 10A на каждом падает по 0,2V и рассеивается суммарно 4W тепла. Разъем переключателя 110/220V выдернул с платы, он при 220V разомкнут — на всякий пожарный…
Пульсации очень маленькие.

Осциллы

Шум при 5.66A Напряжение выставляется довольно точно(насколько я могу доверять VC9808). Каким то целенаправленным исследованием работы источника питания я не заморачивался. Так, по ходу дела смотрел, как он ведет себя в той или иной ситуации. Никакого другого лабораторного БП у меня не было, функцией ограничения тока я также избалован не был, поэтому потестировал, как это работает.
В качестве нагрузки использовал два мощных резистора ПЭВ по 5 Ohm, соединенных последовательно. Один из них вручную закорачивал в режиме ограничения тока(CC), т.е. имитировал скачкообразное изменение тока при заданных CV напряжение 29.5V CC ток 1A.

Осциллы


Потом просто включал кнопкой питания БП при тех же заданных CC и CV, мне был интересен выброс. При выключении никаких всплесков нет.

Осциллы

Старт
Стоп
Далее посмотрел, не скачет ли напряжение при заданном CV 10.2V(ток не ограничен). Не заметил ничего.

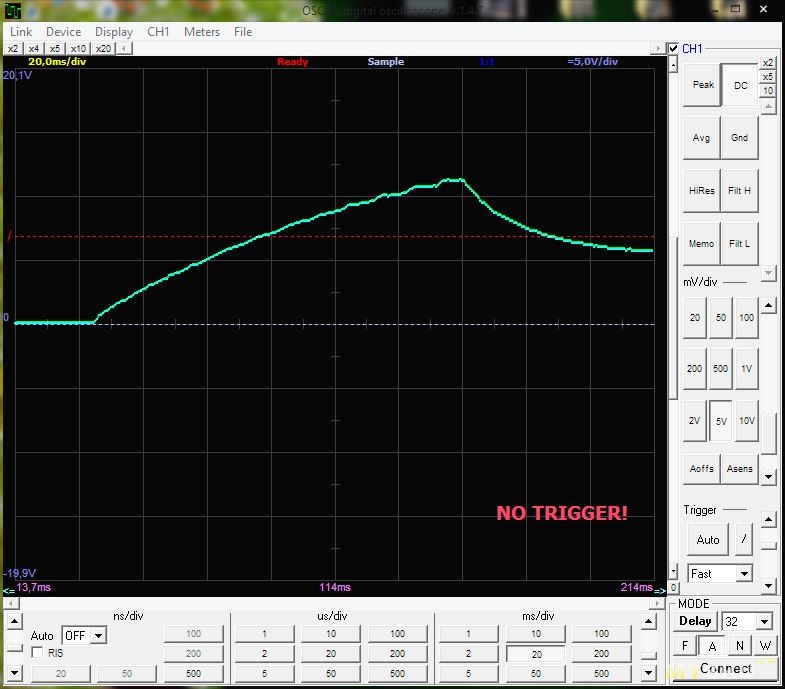

Включение БП при тех же условиях. Как видно, здесь уже видно, как сначала напряжение подымается до 9.77V, потом проваливается до 9.14V и после уже, в течение нескольких сотен mS, выходит на рабочий режим до 10.2V.

Осциллы


Ради интереса посмотрел, как ведет себя схема ограничения тока при подключении 5мм светодиодов. CV 6V CC 0.02A — при подключении светодиод зажигается на токе в несколько раз превышающем заданный, потом через секунд 6 гаснет до заданного, и примерно через 0.5-1 сек. вспыхивает красный индикатор перехода в режим CC. При CV 10V и CC 0.02A светодиоду хана мгновенно. Я не специалист, для меня это просто хобби, но мое мнение, это скорее БП с функцией защиты самого БП от выхода из строя, но не как не полноценный лабораторник. Так у него реализована обратная связь. Мне представляется лабораторный БП импульсным, но на выходе должна быть линейная стабилизация.
Протестировать БП на максимальной для него мощности не удалось, не нашел такой нагрузки. Хотел зарядить АКБ от трактора током 9А, но пока хозяин не просил. При включении БП вентилятор неслышно стартует и моментально затихает. И в дальнейшем я его никогда не слышал. На youtube можно найти видео по фразе «Обзор Лабораторный блок питания KPS305DF 30В 5A» (с 4-х разрядной индикацией), оно не мое, просто для визуальной оценки.
Для любителей «расчлененки». БП выполнен по схеме полумоста, на основной плате можно увидеть диодный мост KBU808, фильтр по питанию, электролиты по 330uF/200V, силовой трансформатор(размеры сердечника 35x42x12mm), 2x MOSFET ключа K3569(R 0.54 Ohm, 40A, 600V) в пластиковом полностью изолированном корпусе TO-220FPAC и сдвоенный диод Шоттки MBR30200PT(30A, 200V) в TO-247AD корпусе через прокладку из слюды. Между ключами и диодами радиатора касается просто через термопасту термодатчик, в качестве которого использован диод наподобие нашего КД522. Также на данной плате расположен вспомогательный источник питания на TNY277, ТГР затворов ключей, а по вторичной стороне после выходных диодов следует дроссель(внешний D=27mm, h=11,5mm), 2x электролита 1000uF/35V, два шунта из проволоки(по минусу), небольшой дроссель(по плюсу) и снова 2x электролита 680uF/35V. Ну а рулит всем этим TL494, расположена она уже на плате управления на передней панели. Остальное можно рассмотреть на снимках, оставлю без комментариев.

Осторожно ! Траффик.


Дополнительные фото. Осторожно ! Траффик.


На мой взгляд, сделано все прилично, единственное, что я заметил, это что половина жил на концах выходных проводов были не запаяны в наконечник, а торчали наружу. И термопасту наносили второпях каплями, не размазывая по поверхности корпуса транзистора(ов). Кожух корпуса прикручивается на винтах, за исключением двух у индикатора — там саморезы, которые с первого раза съедают токий пластик(1мм), поэтому в дальнейшем сидят для вида, не более.

P.S.

Такой вот получился обзор. Чукча писатель:) Длинные обзоры сам особо не люблю, обычно в тексте много того, что и так очевидно.

СХЕМА УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ

Всем привет, прошло не так долго времени как я собрал свой первый радио конструктор или как известный в народе Master KIT, первое впечатление было очень позитивное после сборки этого действительно интересного и полезного конструктора. И вот недавно увидел в Интернете ещё одну интересную схему, тем более был радио конструктор по очень привлекательный цене, решил купить и собрать блок питания на микросхемы lm324.

Схема универсального БП

Схема универсального БП регулируемого

Это однополярный блок питания с «грубой» и «плавной» регулировками выходного напряжения, регулировкой ограничения по току и индикацией режима работы. В качестве регулирующего элемента используется полевой транзистор IRLZ44N.

детали и описание бп

Технические характеристики

  • Входное напряжение: 7-32 В переменного тока
  • Регулируемый ток нагрузки: 0-3 А
  • Нестабильность выходного напряжения: не более 1%
  • Выходное напряжение: 0-30 В

Описание работы

Схема стабилизации напряжения собрана на U1.3 и U1.4. На U1.4 собран дифференциальный каскад, усиливающий напряжение делителя обратной связи, образованного резисторами R14 и R15. Усиленный сигнал поступает на компаратор U1.3, сравнивающий выходное напряжение с образцовым, сформированным стабилизатором U2 и потенциометром RV2. Полученная разница напряжений поступает на транзистор Q2, управляющий регулирующим элементом Q1. Ограничение тока осуществляется  компаратором U1.1, который сравнивает падение напряжения на шунте R16 с опорным, сформированным потенциометром RV1. При превышении заданного порога, U1.1 изменяет опорное напряжение для компаратора U1.3, что приводит к пропорциональному изменению выходного напряжения. На операционном усилителе U1.2 собран узел индикации режима работы устройства. При понижении напряжения на выходе U1.1 ниже напряжения сформированного делителем R2 и R3, светится светодиод D1, сигнализирующий о переходе схемы в режим стабилизации тока. В случае работы устройства от питающего напряжения ниже 23В, стабилитрон D3 необходимо заменить перемычкой. Так же, возможно питать слаботочную часть схемы от отдельного источника, подав напряжение 9-35 В непосредственно на вход стабилизатора U3 и удалив стабилитрон D3.

Сборка устройства

Детали для УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ

Плата для сборки СХЕМЫ УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ

плата от БП

После распаковки посылки меня сразу насторожило то, что отсутствует стабилитрон и некоторые резисторы — такое впечатление что этот комплект собирали кое как. Ничего, пусть будет, я думал что на этом все сюрпризы закончились, но как я ошибался: во время пайки дорожи улетали, паяльная маска была везде, должен был проходить наждачной бумагой зачищая контакты после чего их заново залуживал, пайка продолжалась несмотря ни на что, припаял основные резисторы это 1К и 10К, ну а дальше пошел на поиски недостающих резисторов. Нашел и запаял, после чего взялся за транзисторы — здесь было все нормально.

Источник питания из радиолюбительского набора - пайка

Источник питания из радиолюбительского набора - детали

Блок питания из набора с регулируемым напряжением

Что было интересно — это инструкция или схема по которой нужно собирать радио конструктор, первое что бросается в глаза это то, какой здесь разброс номиналов резисторов. Сама печатная плата разведена неграмотно, переменные резисторы на плате прикасаются друг к другу, при выключении схемы из сети идет скачок до 30 вольт и медленно падает. Чтоб это исправить припаял конденсатор к 8 и 11 ноге микросхемы — этот глюк проявляется при малых загрузках.

Сборка УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ

Плата и регуляторы УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ

 УНИВЕРСАЛЬНЫЙ БЛОК ПИТАНИЯ

Вообще схема по параметрам реально неплохая, поэтому развел свою печатною плату. Может кто-то захочет повторить конструкцию. Печатная плата и список деталей в архиве. Благодарю за внимание, с вами был Kalyan-super-bos.

   Форум по БП

   Обсудить статью СХЕМА УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ


Блок питания с регулировкой напряжения и тока

Друзья, сегодня хочу рассказать вам о своей новой самоделке, это блок питания с регулировкой напряжения и тока о котором мечтают все без исключения начинающие и опытные радиолюбители. Устройство можно использовать, как в качестве лабораторного блока для питания различных самоделок, так и в качестве зарядного устройства для зарядки автомобильных аккумуляторов. Блок питания имеет стабилизированный регулятор напряжения и систему ограничения силы тока, защиту от переполюсовки клейм аккумулятора со световой индикацией, а также автоматический регулятор скорости вентилятора, изменяющий обороты в зависимости от нагрева радиатора. На этом рисунке изображена схема блока питания с регулировкой напряжения и тока рассчитанная на ток до 10А. К этой схеме можно подключать любой трансформатор или импульсный источник питания от 12 до 30В. Для тех кто любит по мощнее, в этой статье вы также найдете схему рассчитанную на ток до 25А. Не буду торопить события. Внимательно читайте статью до конца.

Схема блока питания с регулировкой напряжения и тока 1.2...30В 10АСхема блока питания с регулировкой напряжения и тока 1.2…30В 10А

Скачать схему блока питания с регулировкой напряжения и тока 1.2…30В 10А Скачать

Регулируемый стабилизатор напряжения LM317 позволяет плавно регулировать напряжение в диапазоне от 1.2 до 30В. Регулировка напряжения выполняется переменным резистором Р1. Транзистор Т1 MJE13009 выполняет роль ключа пропускающего через себя большой ток.

Система ограничения силы тока выполнена на полевом транзисторе Т2 IRFP260, позволяет ограничивать ток от 0 до 10А, управление током осуществляется переменным резистором Р2, что позволяет использовать данный блок питания в качестве зарядного устройства для зарядки автомобильных аккумуляторов. Мощный резистор R6 с сопротивлением 0.1 Ом 20 Вт выполняет роль шунта. Купить его не проблема в Китае на Али Экспресс. Если не хочется долго ждать можно соединить несколько резисторов параллельно тогда получится один мощный резистор. Обратите внимание на то, что при параллельном соединении резисторов применяется специальная формула.

Параллельное соединение резисторов формула

Общее сопротивление резисторов делится на количество резисторов. Как определить общее сопротивление, одинаковых резисторов? Надо просто взять сопротивление одного резистора и разделить на количество резисторов. Например, у меня есть 4 резистора, сопротивление каждого резистора 1 Ом и рассеиваемая мощность 10 Вт, следовательно общее сопротивление всех резисторов 1 Ом, если их соединить параллельно, то получится общее сопротивление четырех резисторов 0.25 Ом 40 Вт. Мощность всех резисторов суммируется. Таким образом можно сделать резистор любой мощности. На фотографиях и в видеоролике в моем блоке питания вы увидите сборку из 4 резисторов по 1 Ом 10 Вт с общим сопротивлением 0.25 Ом и мощностью 40 Вт. Сделал я так потому, что в тот момент у меня не было под рукой, да и в магазине тоже мощного резистора на 0.1 Ом 20 Вт. Но вот чудо, оказалось, что регулировка тока в данной схеме отлично работает даже с сопротивлением в 0.25 Ом. Мне стало интересно и я решил провести серию экспериментов с резисторами пришедшими через пару недель из Китая, с сопротивлением в 0.1 Ом, 0.25 Ом, 0.5 Ом, и пришел к выводу, что с любым из этих сопротивлений регулировка тока работает отлично. То есть, в данную схему можно поставить резисторы с любым сопротивлением в диапазоне от 0.1 Ом до 0.5 Ом, что делает эту схему доступной для сборки начинающим радиолюбителям. Ведь не всегда можно найти в магазине резисторы с нужным сопротивлением и мощностью. Ещё я пробовал заменить резистор куском нихромовой спирали от электроплитки, все тоже самое на работу регулировки тока это никак не повлияло, единственный минус в том, что спираль сильно нагревалась и её пришлось залить в бетон.

В схеме имеется встроенная защита от переполюсовки. При правильном подключении блока питания к аккумулятору загорается зеленый светодиод Led1. В случае не правильного подключения загорается красный светодиод Led2, сигнализирующий о ошибке подключения. Система корректно работает только при выключенном питании блока питания. То есть сначала подключаем аккумулятор, когда загорится зеленый светодиод включаем блок питания в сеть.

Автоматический регулятор оборотов вентилятора предназначен для уменьшения уровня шума возникающего в процессе работы блока питания. Стабилизатор напряжения L7812CV поддерживает постоянное напряжение 12В поступающее на делитель состоящий из терморезистора R8 установленного на радиаторе и подстроечного резистора Р3. Напряжение с делителя поступает на базу транзистора Т3. В процессе работы блока питания от большой нагрузки радиатор нагревается, сопротивление терморезистора R8 установленного в радиаторе становится меньше сопротивления подстроечного резистора Р3, напряжение на базе транзистора увеличивается и транзистор приоткрывается, тем самым увеличивая скорость вращения вентилятора. Настройка чувствительности регулятора осуществляется подстроечным резистором Р3.

В данной схеме регулируемого блока питания имеется возможность подключения разных моделей вольтметров и амперметров, стрелочных и электронных. С аналоговой классикой обозначенной на схеме буквами V вольтметр и A амперметр все понятно подключаем согласно схеме. Амперметр лучше покупать со встроенным шунтом, так гораздо компактней и дешевле. Класс точности вольтметра и амперметра с Али Экспресс должен быть 2.5 эти приборы работают нормально. А вот с китайскими электронными придется повозиться. На данный момент существует две модели китайских универсальных измерительных приборов (КУИП). Первая модель с синим проводом со встроенным шунтом более точная менее глючная, в последнее время её трудно найти на Али Экспресс. Вторая модель с желтым проводом и встроенным шунтом не точная и очень глючная с прыгающими показаниями амперметра от 0 до 0.25А на холостом ходу без нагрузки. Не понятно зачем её вообще продают? Если вы будете ставить электронный КУИП, тогда надо разорвать участок электрической цепи отмеченный на схеме красным крестиком. По другому в данной схеме электронный КУИП работать правильно не будет .

А эта схема для тех, кто любит мощные блоки питания. Как и обещал до 25А.

Схема блока питания с регулировкой напряжения и тока 1.2...30В 25АСхема блока питания с регулировкой напряжения и тока 1.2…30В 25А

Скачать схему блока питания с регулировкой напряжения и тока 1.2…30В 25А Скачать

В схему добавлен дополнительный мощный транзистор Т2 TIP35C способный выдерживать ток до 25А и резистор R3 200 Ом. Диодный мост заменен на более мощный. Транзистор IRFP250 выдерживает 30А, а транзистор IRFP260 49А.

На этом рисунке изображена печатная плата блока питания с регулировкой напряжения и тока на 10А.

Печатная плата блока питания с регулировкой напряжения и тока 1.2...30В 10АПечатная плата блока питания с регулировкой напряжения и тока 1.2…30В 10А

Скачать печатную плату блока питания с регулировкой напряжения и тока 1.2…30В 10А Скачать

На этом рисунке изображена печатная плата блока питания с регулировкой напряжения и тока на 25А.

Печатная плата блока питания с регулировкой напряжения и тока 1.2...30В 25АПечатная плата блока питания с регулировкой напряжения и тока 1.2…30В 25А

Скачать печатную плату блока питания с регулировкой напряжения и тока 1.2…30В 25А Скачать

Стабилизатор напряжения LM317, транзисторы TIP35C, IRFP250, 260 устанавливаем на радиатор через изолирующие термопрокладки и термошайбы. Транзистор MJE13009 устанавливаем на радиатор без изоляции, иначе от сильного нагрева и плохого отвода тепла через термопрокладку будет перегреваться и выходить из строя. Стабилизатор напряжения L7812CV и транзистор BD139 устанавливаем на разные радиаторы. Терморезистор вставляем в просверленное в радиаторе отверстие и закрепляем с помощью Поксипола или Эпоксидной смолы. В процессе установки терморезистора проверяйте мультиметром отсутствие электрического контакта, между терморезистором и радиатором. Переменные резисторы, а также светодиоды при необходимости можно соединить проводами и вынести за пределы платы.

Готовый блок питания начинает работать сразу после подачи питания на плату. Единственное что надо настроить, так это скорость вращения вентилятора. Для этого надо при холодном радиаторе с помощью подстроечного резистора Р3 выставить напряжение на вентиляторе примерно 1 вольт. Вентилятор начнет вращаться при температуре радиатора примерно 45 градусов, обороты будут подниматься прямо пропорционально температуре радиатора. При охлаждении радиатора обороты вентилятора будут снижаться. Так работает автоматический регулятор оборотов вентилятора.

Блок питания с регулировкой напряжения и тока

Как же пользоваться блоком питания?
Очень просто. Включаем питание и выставляем регулируемым резистором Р1 нужное вам напряжение. Ручку регулируемого резистора Р2 ставим в крайнее правое положение соответствующее максимальной силе тока. Подключаем нагрузку к блоку питания, при необходимости добавляем напряжение. Если надо резистором Р2 можно ограничить ток.

Блок питания с регулировкой напряжения и тока подключение нагрузки

Как заряжать аккумулятор?
Легко! При подключении аккумулятора блок питания должен быть выключен из сети. Ставим ручки резисторов Р1 и Р2 в крайнее левое положение, минимальное напряжение и минимальный ток. Подключаем аккумулятор к блоку питания. Должен загореться зеленый светодиод, это означает что аккумулятор подключен правильно. В случае ошибки подключения загорится красный светодиод. После того, как вы убедились в правильности подключения аккумулятора, включите блок питания в сеть. Переменным резистором Р1 установите напряжение 14.5В. Далее резистором Р2 установите силу тока равную 10% от емкости аккумулятора, то есть для 60А/ч батареи начальный ток должен быть не более 6А.

Блок питания с регулировкой напряжения и тока начало зарядки аккумулятора

После установки силы тока произойдет падение напряжения примерно до 13В. По мере заряда аккумулятора напряжение будет постепенно подниматься до 14.5В, а сила тока будет снижаться до 0.1А это будет означать, что батарея полностью заряжена.

Блок питания с регулировкой напряжения и тока конец зарядки аккумулятора

Что будет с блоком питания в случае короткого замыкания?
Ничего страшного не произойдет. В случае короткого замыкания сработает защита ограничения тока. Согласно закону Ома: чем больше сопротивление цепи, тем меньше сила тока будет в нем. Следовательно при коротком замыкании будет максимально возможный ток. Напряжение упадет, а сила тока будет той, которую вы ограничили резистором Р2.

Радиодетали для сборки блока питания с регулировкой напряжения и тока на 10А

  • Диодный мост KBPC2510, KBPC3510, KBPC5010
  • Конденсатор С1 4700mf 50V
  • Регулируемый стабилизатор напряжения LM317
  • Транзисторы Т1 MJE13009, T2 IRFP250, IRFP260, T3 КТ815, BD139
  • Переменные резисторы Р1 5К, Р2 1К, Р3 10К
  • Стабилитрон 12V 5W 1N5349BRLG
  • Резисторы R1, R2 200R 0.25W, R3 1K 5W, R4 100R 0.25W, R5 47R 0.25W, R6 0.1R 20W, R7 3K 0.25W
  • Терморезистор R8 B57164-K 103-J сопротивление 10К
  • Светодиоды 5мм красный и зеленый, напряжение питания 3В
  • Радиатор 100х63х33 мм 1шт, радиатор KG-487-17 (HS 077-30) 2шт
  • Вентилятор 70х70 мм

Радиодетали для сборки блока питания с регулировкой напряжения и тока на 25А

  • Диодный мост KBPC2510, KBPC3510, KBPC5010
  • Конденсатор С1 4700mf 50V
  • Регулируемый стабилизатор напряжения LM317
  • Транзисторы Т1 MJE13009, T2 TIP35C, T3 IRFP250, IRFP260, T4 КТ815, BD139
  • Переменные резисторы Р1 5К, Р2 1К, Р3 10К
  • Стабилитрон 12V 5W 1N5349BRLG
  • Резисторы R1, R2, R3 200R 0.25W, R4 1K 5W, R5 100R 0.25W, R6 47R 0.25W, R7 0.1R 20W, R8 3K 0.25W
  • Терморезистор R9 B57164-K 103-J сопротивление 10К
  • Светодиоды 5мм красный и зеленый, напряжение питания 3В
  • Радиатор 100х63х33 мм 1шт, радиатор KG-487-17 (HS 077-30) 2шт
  • Вентилятор 70х70 мм

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать блок питания с регулировкой напряжения и тока

Лабораторный блок питания 1,2В-30В 6А

Всем доброго времени суток. Предлагаю вашему вниманию один из многих вариантов лабораторного блока питания. Данная конструкция сделана по гибридной схеме (использованы линейные и импульсные элементы) и работает в диапазоне 1,2-30В с регулировкой тока до 6А. Идея хоть и не нова, хотелось поделиться тем, что получилось у меня.

Стремиться к миниатюризации конструкции необходимости не было. Поэтому основой конструкции стали: силовой трансформатор от еще советского диапроектора «Диана-207» и китайские модули.

В данной конструкции было использовано:
— корпус G768A фирмы Gainta размерами 140х190х80
— китайский модуль преобразователя DC-DC CC/CV XL4016 9А 300W
— китайский модуль ампер-вольтметра 100V 10A
— трансформатор тороидальный от советского диапроектора «Диана-207»
— гнезда типа «тюльпан»
— кабельный ввод 7мм
— держатель для предохранителя 20х5
— вентилятор 50х50х15мм 12V
— стеклотекстолит фольгированный односторонний
— кусок оргстекла 125х175х5мм
— крепеж М3, М6
— провод монтажный
— трубка термоусадочная
— радиодетали согласно схеме
— стойки для плат 10мм с резьбой под винт 3мм
Далее и подробнее характеристики деталей по ходу описания


Из инструментов использовалось:
— дрель (желательно на стойке)
— МФИ типа «Dremel»
— паяльник
— отвертки, кусачки и т.д.

Основные элементы конструкции


Схема ЛБП

Силовой трансформатор в диапроекторе обеспечивает долговременное питание лампы КГМ 24х150 то есть отдает 6,25А при 24В и имеет удобные дополнительные обмотки. Напряжения на обмотках указаны в режиме холостого хода. Поэтому все остальное подбиралось под него. Включение китайских модулей типовое, согласно схемам, указанным на сайте продавца (Aliexpress). Питание модуля ампер-вольтметра осуществляется от отдельного выпрямителя с конденсаторами фильтра. Провод измерения напряжения белого цвета (на схеме он рыжего цвета). С модуля понижающего преобразователя DC-DC CC/CV выпаяны подстроечные потенциометры и в место них на переднюю панель выведены регулировочные. У меня временно стоят обыкновенные регуляторы, но далее будут установлены многооборотные (места на панели и в корпусе рассчитывались именно под них). Так же выпаян индикаторный CC-CV двуцветный светодиод HL2 и с помощью маленькой платки, на которой установлен и светодиод HL1 «POWER», выведен на переднюю панель. Диоды VD10, VD11 можно установить в случае использования ЛБП в качестве зарядного устройства. Они служат для блокировки обратного тока. У меня они пока не установлены, но платка изготовлена (на случай необходимости), на которой установлены диоды P600D (каждый диод рассчитан на ток до 6А).

Блок выпрямителей.


В блоке выпрямителя стоит диодный мост KBU1010 на ток до 10А на небольшом радиаторе. Конденсатор фильтра 6800 мФ на 50В. Для удобства монтажа на плате установлены клемники и разъем для вентилятора (из компьютерного хлама). Так же на плате установлен предохранитель (с целью сберечь трансформатор т.к. модуль DC-DC допускает регулировку до 9А). Резистор R1 служит для снижения, при необходимости, оборотов вентилятора. У меня в конечном итоге поставлена перемычка. Размер печатной платы 55х66мм (см. фото).

Китайский модуль преобразователя DC-DC CC/CV XL4016 9А 300W (подробное описание на сайте продавца Aliexpress).

Китайский модуль ампер-вольтметра 100V 10A (подробное описание на сайте продавца Aliexpress).

Сборка конструкции в корпусе.

Корпус G768A фирмы Gainta размерами 140х190х80 выполнен из высокопрочного ABS пластика, передняя и задняя панели выполнены из алюминия. В комплекте идут самоклеющиеся резиновые ножки.

Для того чтобы не делать в корпусе лишних отверстий, основные элементы конструкции крепятся на установочной панели из прозрачного оргстекла 125х175мм толщиной 5мм. Установочная панель крепиться к нижней части корпуса четырьмя винтами с резьбой М3.


Блок выпрямителей и модуль преобразователя крепятся на стойках высотой 10мм под винт 3мм. Силовой трансформатор крепится с помощью винта и стоек 6мм. Подложка трансформатора выполнена из самоклеющейся основы для мебельных ножек.

Для фиксации трансформатора использованы резиновые втулки от транспортировочного крепежа для стиральной машинки. Прижимная шайба изготовлена из куска ламината и устанавливается через прокладку из самоклеющейся основы для мебельных ножек.

Компоновка элементов в корпусе.



Сетка вентилятора высверлена прямо в корпусе. На задней панели вентиляционные отверстия расположены по бокам от трансформатора. Так как при сборке корпуса трансформатор находится впритык к верхней крышке, то воздушный поток эффективно охлаждает и силовой выпрямитель, и модуль преобразователя.

Передняя панель распечатана на простой бумаге. С наружной стороны закрыта светорассеивающей пленкой от сломанного LCD монитора.

Фото китайских модулей взяты из интернета, остальные свои. Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить.

Отзывы, предложения и комментарии очень приветствуются.

Апрель 2019г.
Станислав Шурупкин.
Email: [email protected]

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Регулируемый блок питания 0-30 в | РадиоДом

Подробная схема лабораторного блока питания для домашней лаборатории радиолюбителя. Основой схемы блока питания является операционный усилитель TLC2272. Схема позволяет плавно изменять выходное напряжение в диапазоне от 0 до 30 вольт, а также регулировать ограничение тока нагрузки на прибор.
Выходное напряжение с трансформатора подается на диодный мост. Выпрямленное напряжение в 38 вольт сглаживается конденсатором С1 и поступает на параметрический стабилизатор, состоящий из транзистора VT1, диода VD5, конденсатора С2 и резисторов R1, R2. С помощью этого стабилизатора происходит питание операционного стабилизатора DA1. Диод VD5 (в схеме стабилитрон TL431) является регулируемым стабилизатором напряжения.

На операционном усилителе DA1.1 собран регулирующая часть блока питания, а на элементе DA1.2 блок защиты от короткого замыкания и ограничения по току нагрузки. Светодиод HL1 является индикатором короткого замыкания.
Сперва настраивают напряжение питания операционного усилителя DA1 (для этого перед включением прибора, микросхему необходимо извлечь из панели). Настройка заключается в подборе сопротивления резистора R2, при котором напряжение на коллекторе кремниевого транзистора VT1 будет в районе 6,4 в. После этого микросхему DA1 можно установить снова на плату.
Далее переменный резистор R15 переводят в нижнее по схеме положение до 0 в. Путем подбора сопротивления резистора R6 устанавливают напряжение примерно 2,6 вольт на верхнем по схеме выводе переменного резистора R15. Затем переменный резистор R15 переводят в верхнее по схеме положение и устанавливают максимальное напряжение (т.е. 30 вольт) подстроечным резистором R10.
Подстроечные резисторы – СП5. Трансформатор ТР1 любой, мощностью не менее 120 вт. Транзистор VT1 – любой кремниевый небольшой мощности не менее 60 Вольт.

Соблюдайте технику безопасности при работе с устройствами имеющие прямую электрическую связь с сетевым напряжением. Включайте собранное устройство только после тщательной проверки и сверки со схемой.




Самодельный лабораторный блок питания: vladikoms — LiveJournal

Когда то у меня был советский источник питания Б5-47, он очень громко и противно пищал, грелся, периодически из него шел дым. Таким образом пользование сей девайсом более 5 минут причиняло просто невыносимые моральные страдания. Явно он был неисправен. Вскрытие показало что лучше его сразу выбросить и забыть. К тому же его интерфейс управления мне никогда не нравился, юзабельность тоже оставляла желать лучшего. Понятно, что без нормального БП жизнь скучна, решил быстренько сделать БП из того что было под рукой. В итоге изготовление данной конструкции по разным причинам затянулось аж на 2 года. Собственно вот результат:

P1020361c


Требования были следующие: регулируемое выходное напряжение до 30 В с регулируемым токоограничением до 5 А. Разумеется должна применяться цифровая индикация. Дизайн должен напоминать MASTECH HY3005D и им подобные. Единственное — мне никогда не нравилось что первый прибор показывает ток. Ну неправильно это — напряжение всегда первично, соответственно первый прибор должен показывать именно напряжение.

hy3005d

Первоначально проектировал схему на базе линейного стабилизатора К142ЕН2А, но в итоге отказался от этой идеи — низкий КПД, регулирующий силовой транзистор сильно грелся даже с учетом того что был предусмотрен переключатель отпаек на вторичной стороне трансформатора. Да и вообще всё как-то криво работало. Пришлось выпилить.

Второй вариант схемы разработал на базе легендарного ШИМ-контроллера TL494, который в разных вариациях встречается во многих компьютерных блоках питания. На этот раз всё получилось как надо.

Вкратце о конструкции:

Принципиальная схема (кликабельно)


Как уже говорил — девайс собрал из запчастей, большинство которых были в радиусе 5 метров от меня.

Понижающий трансформатор нашелся под столом, марки я его не знаю. Напряжение на вторичке около 40 В.
D1 — TL494, VD1 — диод шоттки и тороидальный дроссель L1 выпаял из неисправного компьютерного блока питания: диод шоттки используется в схеме выпрямления, он установлен на радиаторе возле импульсного трансформатора, тороидальный дроссель расположен рядом с ним.
LM358 — весьма хороший и распространенный операционный усилитель. Продаётся почти на каждом углу. Рекомендован к приобретению.
Шунт R12 — взял из какого-то старого связисткого оборудования: представляет собой 3 толстых изогнутых проволочки.

Резисторы R9, R10 используются для регулирования выходного напряжения (грубо, точно). Резисторы R3, R4 используются для регулирования токоограничения (грубо, точно).
При наладке БП подстроечным резистором R15 регулируется порог переключения светодиодной сигнализации. Еще возникли проблемы с интегральным стабилизатором 7805 — при входном напряжении около 40 В он начинал ужасно глючить — просаживал выходное напряжение, решил проблему установив по входу 1 Вт гасящий резистор R13.

Сам корпус взят от древнего самопишущего регистратора. Компоновка получилась следующей — в середине корпуса установлен силовой трансформатор, который вошел туда как родной, видимо они были созданы друг для друга. В передней части БП расположена электронная схема управления, органы управления и сигнализации. В задней части корпуса расположена вся силовая электроника. Таким образом трансформатор как бы делит БП на 2 части — слаботочную и силовую.

P1020330c

Передняя часть корпуса с откинутой лицевой крышкой. Цифровые измерительные приборы приехали из Китая, они заводского производства. Электронная схема управления состоит из 2 плат: плата регулятора напряжения — TL494 c обвязкой, и плата сигнализации — включает в себя микросхемы D3,D4. Почему не сделал на одной плате? Просто сигнализацию я делал несколько позже чем регулятор, и отдельно доводил её «до ума». Там тоже были свои заморочки.

P1020338

Задняя часть корпуса. На общем радиаторе установлены диодный мост KBPC 3510, силовой транзистор КТ827А, дроссель L1, шунт R12. Всё это дело изнутри обдувается 12 сантиметровым вентилятором. В задней части корпуса установлены также предохранители, сглаживающие конденсаторы C1, C4 и маленький вспомогательный импульсный блок питания для работы вентилятора и цифровых измерительных приборов.

P1020333c

Конечно, можно было бы купить фирменный БП и не городить огород. Но иногда хочется самому поизобретать велосипед

P1020364c

Если кто-то задумает повторить конструкцию вот здесь выложил принципиальную схему в высоком разрешении и чертежи печатных плат в формате Sprint Layout.

Обновление 09.01.2019

По прошествии времени пользователи в комментариях поделились своими модификациями блоков питания. Рассмотрим подробнее предложенные варианты. Обсуждение всех конструкций по-прежнему доступно в комментариях

Модификация № 1

Предложена acxat_smr

Принципиальная схема


Драйвер полевика (точнее, двух параллельно — выравниванием токов занимаются сами полевики) запитан от отдельного источника 15в. У себя взял промагрегат 9-36в/15в TEN 12-2413. От него же запитаны кулеры.
TL494 запитана от отдельного источника 24 в.
Потенциометр вольтажа любой, замер тока с шунта амперметра. Трансформатор выдает 34 в, выпрямленного около 45.
Проблема мощности упиралась в дросселе. Если 5-амперник нормально шел, то 20 помучал.
Практическим путем нашел вариант два параллельно на кольцах от компового. 23 витка проводом 1,15мм.

Внешний вид конструкции



Модификация № 2

Предложена rond_60

Принципиальная схема


Недавно натолкнулся на эту статью про ЛБП на TL494. Загорелся желанием собрать БП по этой схеме, тем более уже давно валялся трансформатор от польского блока питания на 24в и 4а. Вторичка выдает 34в переменки, после моста с кондером 10000х63в — 42в. Собрал навесным монтажом по этой схеме, включил и сразу дым из 494-й. Все проверил, заменил микросхему, включаю — на холостом работает, на выходе напряжение пытается регулироваться, прикоснулся к 494 — горячая! Добавил номинал 4.7к резистору R1 — блок работает, но стоило подключить лампочку 24в 21вт, как взорвалась микросхема в районе 9, 10 ножки. Отмотал с вторичной обмотки транс-ра несколько витков (снизил напряжение на 4 вольта) и все равно горят микросхемы. Питание на 8,11,12 ноги подавал 12в с другого БП, мотал дроссель разным по диаметру проводом и количеством витков — толку нет (сжег 6 микрух). У меня есть кой — какой опыт по переделке компьютерных блоков в зарядные устройства и регулируемые блоки питания на основе TL494 и ее аналогах. Начал собирать обвязку ШИМа по схемам к комповым БП. Изменил управление силовым транзистором, подал питание на ШИМ от отдельного источника на 12в (переделал зарядку от сотового телефона) и все — блок заработал! Пару дней настраивал на регулировки и свист дросселя (оссцила нет) теперь надо отлутить плату управления и можно собирать в корпус.

Сегодня настраивал свой БП. Спасибо большое shc68 за подсказку проверять пульсации на выходе динамиком если нет осциллографа. При малой нагрузке (лампочка 12в, 21вт) из динамика слышался гул и вой когда крутил регулятор тока. Устранил это безобразие установкой дополнительных конденсаторов (на схеме обведено красным цветом).
Как рекомендовал shc68 конденсатор С15 действительно жизненно важный. Еще с помощью динамика определил бракованный потенциометр на регулировку тока. При его вращении из динамика слышался шорох и треск. После его замены и установки доп. конденсаторов из динамика тишина (чуть слышное шипение) при разной нагрузке на выходе БП.
Делал тест на нагрев деталей блока. При такой нагрузке в течении 1.5 часов только транзистор грелся (трогал пальцем его корпус), а радиатор, где он установлен, чуть теплый (обдувается вентилятором). Дроссель — холодный, трансформатор тоже.

Внешний вид конструкции






Модификация № 3

Предложена andrej_l

За основу была взята схема с полевиком https://ic.pics.livejournal.com/rond_60/78751049/3328/3328_original.jpg
При отладке появились проблемы с управлением полевика через трансформатор. На небольших токах нагрузки он работал, при увеличении более 2 ампер происходил срыв и падение тока (при скважности ШИМ > 30%). Пришлось убрать трансформатор и вместо него поставить оптодрайвер ACPL3180 с питанием от отдельной обмотки трансформатора.
Сделал 2 независимых канала с регулировкой напряжения до 30V и ограничения тока до 10A. Второй канал запустился сразу, только пришлось подстроить максимальные значения напряжения и тока. Регулировочные резисторы — 10 оборотные
https://ru.aliexpress.com/item/Free-Shipping-3590S-2-103L-3590S-10K-ohm-Precision-Multiturn-Potentiometer-10-Ring-Adjustable-Resistor/32673624883.html?spm=a2g0s.11045068.rcmd404.3.de3456a4CSwuV3&pvid=b572f0cb-2d84-4353-a657-a28824b99672&gps-id=detail404&scm=1007.16891.96945.0&scm-url=1007.16891.96945.0&scm_id=1007.16891.96945.0
В качестве V-A метра применён китайский модуль
https://ru.aliexpress.com/item/DC-100-10A-50A-100A/32834619911.html?spm=a2g0s.9042311.0.0.466b33edLWGUwZ с доработкой, достигнута точность показаний 2% при больших токах и 10 мА при токах до 1А.
Радиатор на транзисторе и диоде один от компьютерного блока питания. При нагрузке на лампу 15V 150W он нагревается до 80 градусов (больше греется диод). Настроил включение вентилятора охлаждения на 50 град. (один на 2 канала)
Окончательная схема одного канала


Rшунт 0,0015 Ом — Это встроенный шунт прибора, к нему добавляются сопротивление проводов от индикатора до клемм XS104 и «-«, при большом токе они оказывают значительное влияние. Провод 1,5 кв.мм
Настройка:
1 Запускаем задающий генератор на TL494 и драйвер с отключенным затвором VT101. На выходе драйвера будет ШИМ около 90%. Настраиваем частоту TL в пределах 80 — 100 кГц подбирая R107
2 Подключаем затвор транзистора (для подстраховки питание +45 подаём через токоограничивающий балласт, я брал 2 лампы 24V 150W последовательно) и смотрим выход БП. Подключаем небольшую нагрузку (я брал 100 Ом). Если напряжение на выходе регулируется то устанавливаем максимальное значение выхода с помощью R122.
3 Убираем токоограничивающий балласт, нагружаем выход сильнотоковой нагрузкой (я брал лампу 15V 150W) и настраиваем максимальный ток в нагрузке: R106 постепенно выводим в нижнее по схеме положение, подбираем R104 и R105 добиваясь срабатывания защиты по току (у меня ограничение по току 10А). При сработке токовой защиты регулировка напряжения с помощью R101 в большую сторону не приводит к его росту на выходе.
4 Узел индикации на операционнике и светодиодах не нуждается в настройке (его единственный недостаток — небольшая подсветка красного светодиода когда горит зелёный, можно исправить включив последовательно с красным обычный диод.
5 настраиваем Р101 на нужную температуру срабатывания вентилятора нагрузив блок питания на приличную нагрузку измеряя температуру диода и транзистора на радиаторе.

Внешний вид:


Осциллограммы





10 шт. / Лот IRLZ44N TO 220 IRLZ44 IRLZ44NPBF MOSFET | |

1 2

Если вам нужно больше деталей, пожалуйста, нажмите aeProduct.getSubject() и отправьте заказ. Если вам нужно больше деталей, пожалуйста, свяжитесь с нами. Если вы не возражаете против цены, если некоторые детали не могут быть найдены в моем магазине, пожалуйста, свяжитесь с нами, у нас все еще есть многие детали, которые не опубликованы.

Мы отправим последнюю версию продукта, обновленную функцию. Он может иметь разную форму и цвет. Если вы не можете согласиться, пожалуйста, не покупайте.

Пожалуйста, не открывайте спор и не оставляйте плохой отзыв, если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам, мы дадим вам удовлетворительный ответ.Надеюсь, вы нас понимаете, заранее спасибо.

HTB1XoZwIVXXXXayXFXXq6xXFXXXa

При размещении заказа выберите способ доставки и оплатите заказ, включая стоимость доставки. Мы отправим товар в течение 5 дней после завершения оплаты.

Мы не гарантируем время доставки для всех международных отправлений из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на скорость проверки вашего продукта. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги при ввозе в вашу страну.Эти дополнительные сборы могут взиматься во время доставки. Мы не возмещаем стоимость доставки за отказ от доставки.

Стоимость доставки не включает налоги на импорт, и покупатели несут ответственность за уплату таможенных пошлин.

Все заказы будут отправлены в течение 1-5 дней после подтверждения оплаты. Пожалуйста, подождите у пациента.

Почта Китая не является быстрой, обычно требуется 15-60 дней прибытия. Если срочно. Пожалуйста, выберите DHL / FedEx / EMS. Мы можем написать низкую стоимость для клиента, если в этом есть необходимость!

China Post Ordinary Small Packet Plus может отслеживать доставку внутри нашей страны, но это не влияет на ваше получение.

Если вам нужны продукты и вы не хотите тратить свое время, пожалуйста, выберите заказную авиапочту Китая. Если вы выберете China Post Ordinary Small Packet Plus, и посылка будет потеряна. Мы докажем вам, что мы отправили посылку, и мы можем вернуть только 50%. Это ваш выбор, мы все должны рисковать. Если вы не можете согласиться, пожалуйста, не покупайте.

China Post Ordinary Small Packet Plus и China Post Registered Air Mail — все это можно отслеживать на www.17track.net/en/

HTB1HXAdHpXXXXahXpXXq6xXFXXX0

Мы вернем вам деньги, если вы вернете товар в течение 15 дней с момента получения товара по любой причине.Однако покупатель должен убедиться, что возвращенные товары находятся в исходном состоянии. Если товары будут повреждены или утеряны при возврате, покупатель будет нести ответственность за такой ущерб или потерю, и мы не вернем покупателю полный возврат средств. Покупатель должен попытаться подать иск в логистическую компанию, чтобы возместить стоимость ущерба или убытков.

При возврате товара покупатель несет ответственность за оплату доставки. HTB1Fa7xIVXXXXa0XFXXq6xXFXXXf

Ваше удовлетворение и положительные отзывы очень важны для нас.Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.

Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

.

10 ШТ. IRLZ44N ДО 220 IRLZ44 TO220 IRLZ44NPBF | Бесплатная доставка |

dianxiaobao dianxiaobao dianxiaobao
dianxiaobao
dianxiaobao
dianxiaobaodianxiaobao Электронные компоненты Электронные компоненты Электронный компонент


Комплект электронных компонентов Печатная плата модуля

Интегральная схема


Оптопара Микроконтроллер серии 74 Другое 90 094

Диод


SMD DO-41 DO-35 Светодиодный диод Мостовые выпрямители Другое

Резистор


0603 SMD 0805 SMD 1206 SMD 2512 SMD DIP резистор Сетевой резистор Другой

Транзистор


IR MOSFET Регулятор напряжения (78 79) (MOSFET) полевая трубка TO-92 Транзистор SMD Транзистор Другое

Конденсатор


0603 SMD 0805 SMD 1206 SMD Электролитический конденсатор Танталовый конденсатор Монолитный конденсатор

CBB Регулируемый конденсатор 275AVC X2 конденсатор Другой

Другая электроника


Кристаллический генератор IC soc ket Потенциометр

Добро пожаловать в Fantasy

Если вам нужно больше или больше продуктов, пожалуйста, свяжитесь с нами.


000000000
dianxiaobao dianxiaobao dianxiaobao dianxiaobao dianxiaobao
dianxiaobao dianxiaobao dianxiaobao dianxiaobao dianxiaobao
dianxiaobao
2 900
aeProduct.getSubject()
aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject()
aeProduct.getSubject()
aeProduct.getSubject()
aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject()
aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject()
aeProduct.getSubject()
aeProduct.getSubject()
aeProduct.getSubject()
aeProduct.getSubject() aeProduct.getSubject()
aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject()
aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject() aeProduct.getSubject()

aeProduct.getSubject()

1.Доставка по всему миру.

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы отправляем только по подтвержденным адресам заказа. Ваш адрес заказа должен совпадать с вашим адресом доставки.

4. Представленные изображения не являются фактическим товаром и предназначены только для справки.

5. Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.

.

100 шт. / Лот IRLZ44N TO 220 IRLZ44 IRLZ44NPBF MOSFET | |

1 2

Если вам нужно больше деталей, пожалуйста, нажмите aeProduct.getSubject() и отправьте заказ. Если вам нужно больше деталей, пожалуйста, свяжитесь с нами. Если вы не возражаете против цены, если некоторые детали не могут быть найдены в моем магазине, пожалуйста, свяжитесь с нами, у нас все еще есть многие детали, которые не опубликованы.

Мы отправим последнюю версию продукта, обновленную функцию. Он может иметь разную форму и цвет. Если вы не можете согласиться, пожалуйста, не покупайте.

Пожалуйста, не открывайте спор и не оставляйте плохой отзыв, если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам, мы дадим вам удовлетворительный ответ.Надеюсь, вы нас понимаете, заранее спасибо.

HTB1XoZwIVXXXXayXFXXq6xXFXXXa

При размещении заказа выберите способ доставки и оплатите заказ, включая стоимость доставки. Мы отправим товар в течение 5 дней после завершения оплаты.

Мы не гарантируем время доставки для всех международных отправлений из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на скорость проверки вашего продукта. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги при ввозе в вашу страну.Эти дополнительные сборы могут взиматься во время доставки. Мы не возмещаем стоимость доставки за отказ от доставки.

Стоимость доставки не включает налоги на импорт, и покупатели несут ответственность за уплату таможенных пошлин.

Все заказы будут отправлены в течение 1-5 дней после подтверждения оплаты. Пожалуйста, подождите у пациента.

Почта Китая не является быстрой, обычно требуется 15-60 дней прибытия. Если срочно. Пожалуйста, выберите DHL / FedEx / EMS. Мы можем написать низкую стоимость для клиента, если в этом есть необходимость!

China Post Ordinary Small Packet Plus может отслеживать доставку внутри нашей страны, но это не влияет на ваше получение.

Если вам нужны продукты и вы не хотите тратить свое время, пожалуйста, выберите заказную авиапочту Китая. Если вы выберете China Post Ordinary Small Packet Plus, и посылка будет потеряна. Мы докажем вам, что мы отправили посылку, и мы можем вернуть только 50%. Это ваш выбор, мы все должны рисковать. Если вы не можете согласиться, пожалуйста, не покупайте.

China Post Ordinary Small Packet Plus и China Post Registered Air Mail — все это можно отслеживать на www.17track.net/en/

HTB1HXAdHpXXXXahXpXXq6xXFXXX0

Мы вернем вам деньги, если вы вернете товар в течение 15 дней с момента получения товара по любой причине.Однако покупатель должен убедиться, что возвращенные товары находятся в исходном состоянии. Если товары будут повреждены или утеряны при возврате, покупатель будет нести ответственность за такой ущерб или потерю, и мы не вернем покупателю полный возврат средств. Покупатель должен попытаться подать иск в логистическую компанию, чтобы возместить стоимость ущерба или убытков.

При возврате товара покупатель несет ответственность за оплату доставки. HTB1Fa7xIVXXXXa0XFXXq6xXFXXXf

Ваше удовлетворение и положительные отзывы очень важны для нас.Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.

Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

.

YUXINYUAN 10PCS IRF9Z34 IRLZ24N IRLZ34N IRLZ44N LM317T IRF3205 Транзистор TO220 IRF9Z24 IRF9Z34 Можно приобрести напрямую | |

Добро пожаловать в YUXINYUAN

Если вам нужно больше или больше продуктов, пожалуйста, свяжитесь с нами.

1. Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2. Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

1. Доставка по всему миру.

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы отправляем только по подтвержденным адресам заказа. Ваш адрес заказа должен совпадать с вашим адресом доставки.

4. Представленные изображения не являются фактическим товаром и предназначены только для справки.

5. Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем оставлять нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.

1. 12 месяцев ограниченной гарантии производителя на дефектные изделия (за исключением предметов, поврежденных и / или неправильно использованных после получения). Гарантия на аксессуары составляет 3 месяца.

2. О дефектных изделиях необходимо сообщить и вернуть их в течение гарантийного срока (и, если возможно, в оригинальной упаковке). Вы должны сообщить нам, в чем заключается дефект, и сообщить номер вашего заказа. Мы не ремонтируем и не заменяем товары с истекшим сроком действия.

При заказе на aliexpress вы соглашаетесь со всеми вышеперечисленными правилами!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
