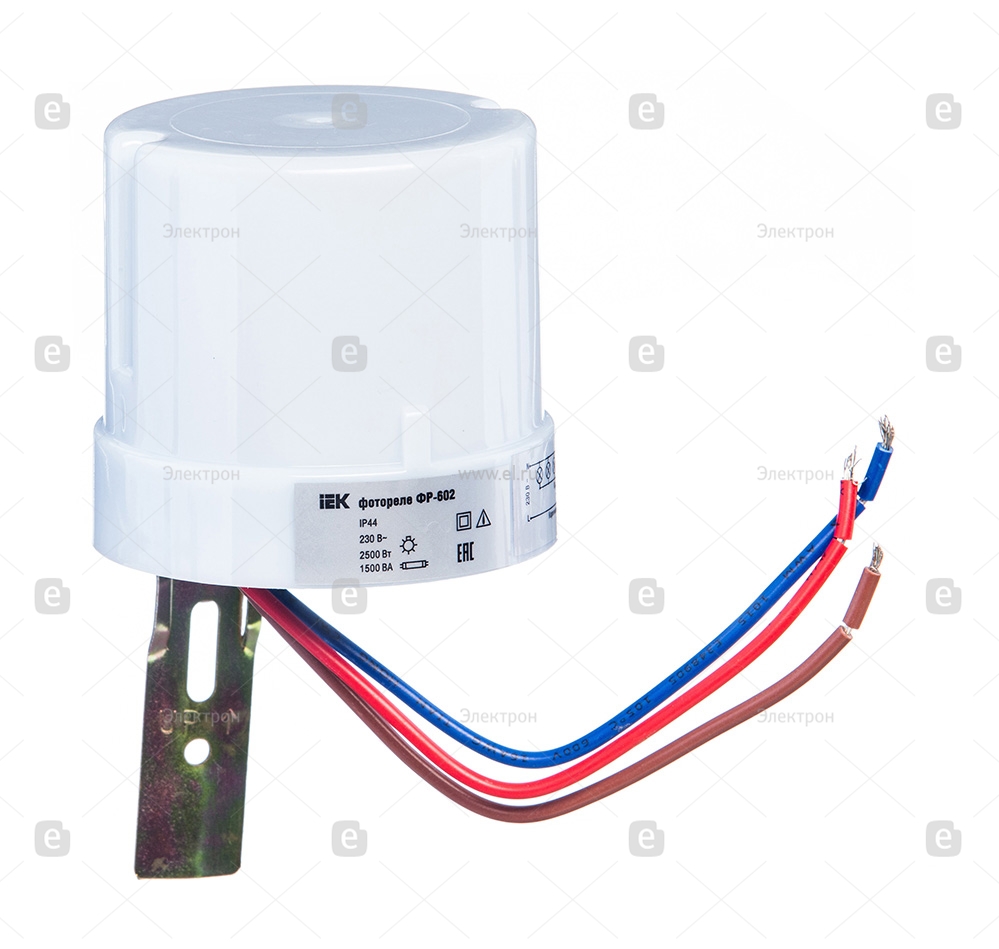

Принцип работы фотореле ФР 602 для управления уличным освещением

Фотореле ФР 602 представляет собой автоматический выключатель, управляющий уличным освещением в зависимости от уровня естественной освещенности. Принцип его работы основан на фотоэлементе, реагирующем на изменение интенсивности света:

  • При наступлении сумерек и снижении освещенности ниже заданного порога фотореле замыкает цепь и включает освещение
  • С рассветом, когда уровень естественного света повышается, устройство размыкает цепь и отключает светильники

Таким образом, фотореле ФР 602 позволяет полностью автоматизировать управление уличным освещением без участия человека. Это обеспечивает своевременное включение и выключение света, а также экономию электроэнергии.


Технические характеристики фотореле ФР 602

Рассмотрим основные технические параметры модели ФР 602:

  • Номинальное напряжение: 230 В
  • Частота сети: 50 Гц
  • Максимальный ток нагрузки: 20 А
  • Максимальная мощность нагрузки: 4400 Вт
  • Диапазон регулировки порога срабатывания: 5-50 люкс
  • Потребляемая мощность: 0,45 Вт
  • Степень защиты: IP44

Как видим, фотореле ФР 602 рассчитано на значительную нагрузку до 4,4 кВт, что позволяет подключать к нему несколько мощных светильников. При этом само устройство потребляет минимум энергии.

Преимущества использования фотореле ФР 602

Фотореле ФР 602 обладает рядом достоинств по сравнению с другими моделями:

  • Высокая мощность нагрузки до 4400 Вт
  • Встроенный фотоэлемент, не требующий отдельной установки
  • Возможность точной настройки порога срабатывания
  • Защита от пыли и влаги IP44
  • Простота монтажа и подключения
  • Надежность и долговечность

Благодаря этим качествам ФР 602 является оптимальным выбором для автоматизации уличного освещения на различных объектах.

Схема подключения фотореле ФР 602

Подключение фотореле ФР 602 осуществляется по следующей схеме:


  1. Фаза (L) сети подключается к клемме L фотореле
  2. Ноль (N) сети — к клемме N фотореле
  3. Нагрузка (светильники) подключается к клемме ↑ фотореле и нулю сети

При этом важно соблюдать максимально допустимую мощность нагрузки в 4400 Вт. Для подключения рекомендуется использовать провода сечением до 2,5 мм².

Настройка и регулировка фотореле ФР 602

Для корректной работы фотореле ФР 602 необходимо правильно настроить порог его срабатывания:

  1. Установите регулятор «LUX» в среднее положение
  2. Дождитесь наступления сумерек, когда требуется включение освещения
  3. Медленно поворачивайте регулятор до момента включения светильников
  4. При необходимости скорректируйте настройку на следующий день

Оптимальная настройка обеспечит своевременное включение и выключение освещения в зависимости от уровня естественного света.

Области применения фотореле ФР 602

Благодаря своим характеристикам, фотореле ФР 602 находит широкое применение для автоматизации освещения различных объектов:

  • Уличное освещение во дворах жилых домов
  • Подсветка фасадов зданий
  • Освещение парковых зон и скверов
  • Управление светом на автостоянках
  • Подсветка рекламных конструкций
  • Освещение приусадебных участков

Устройство позволяет эффективно контролировать включение и выключение света без участия человека, обеспечивая комфорт и экономию электроэнергии.


Сравнение фотореле ФР 602 с аналогичными моделями

Рассмотрим, чем отличается ФР 602 от других популярных моделей фотореле:

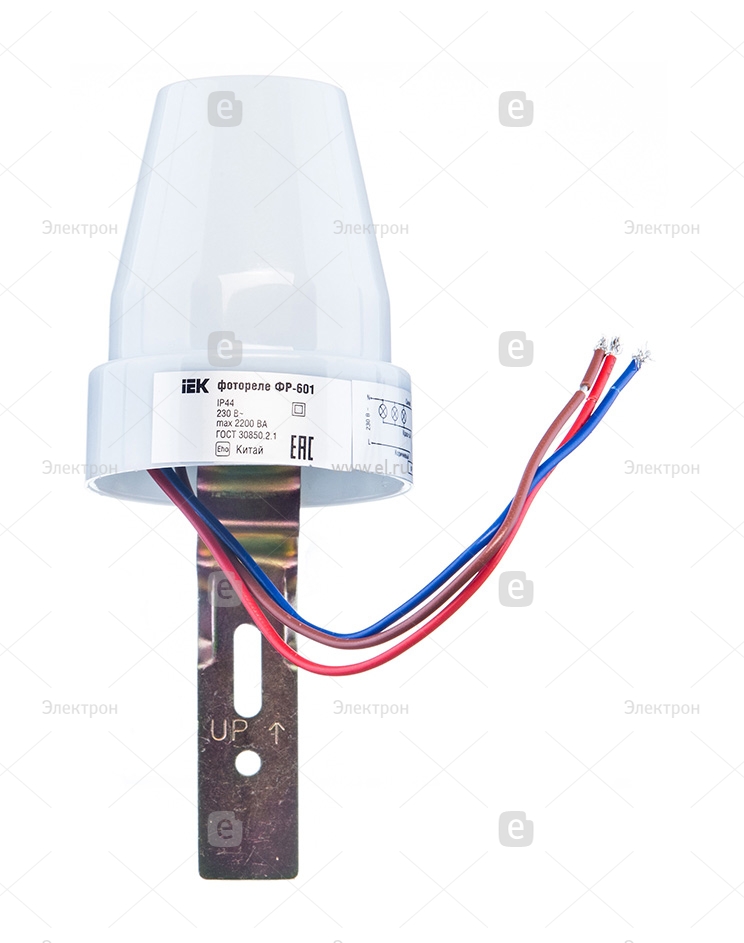

  • ФР 601 — имеет меньшую мощность нагрузки до 2200 Вт
  • ФР 75А — менее стабилен в работе, сложнее в настройке
  • ФР 7Е — обладает высоким собственным энергопотреблением
  • ФРЛ-11 — имеет внешний фотодатчик, что усложняет монтаж

Как видим, ФР 602 выгодно отличается оптимальным сочетанием мощности, надежности и простоты использования.

Рекомендации по выбору и установке фотореле ФР 602

При выборе и монтаже фотореле ФР 602 следует учитывать несколько важных моментов:

  • Рассчитайте суммарную мощность подключаемых светильников — она не должна превышать 4400 Вт
  • Устанавливайте фотореле в месте, доступном для естественного освещения
  • Избегайте попадания на фотоэлемент света от управляемых светильников
  • Используйте провода подходящего сечения — до 2,5 мм²
  • Обеспечьте защиту устройства от осадков при наружном монтаже

Соблюдение этих рекомендаций обеспечит корректную и долговременную работу фотореле ФР 602.



Фотореле для уличного освещения: критерии выбора и монтаж

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Технологии в современном мире постоянно развиваются. Одними из последних открытий стали усовершенствованные разработки в сфере наружного освещения. Кроме экономных и ярких LED-ламп, важным достижением является фотореле для уличного освещения. Новейшая техника относится к разряду интеллектуальной, так как светильники, благодаря специальному программному обеспечению, загораются и гаснут без вмешательства человека. Детально о приборе расскажет статья.

Фотореле – это прибор для регулировки и включения уличного освещения

Фотореле, или уличный датчик освещенности для включения света

Фотореле – это прибор для регулировки уличного освещения. Его применяют в разных местах с целью экономии электроэнергии. Принцип работы реле, в основе которого лежит фотоэффект, заключается в том, что при малом количестве лучей света происходит замыкание контактов.

В результате включается уличный датчик. Когда освещение возрастает до необходимого уровня, контакты автоматически размыкаются и, соответственно, светильники выключаются.

Фотореле применяют в разных местах с целью экономии электроэнергии

Прибор имеет множество наименований и определений. В некоторых технических учебниках его называют светоконтролирующим выключателем, в других изданиях – автоматом светочувствительности. В неофициальной лексике чаще всего можно услышать словосочетание “датчик света” или “датчик освещенности”, “фотодатчик”. Есть и более простые названия, такие как “датчик сумерек” либо “переключатель день/ночь”. Все это наименования одного и того же предмета, который в промышленном производстве называют фотореле.

Фотореле устанавливают у входов в дома, на территориях административных зданий, в подъездах многоквартирных домов, на столбах электропередач. Таким образом, входы в помещения, улицы и дороги будут постоянно освещаться с наступлением сумерек.

При наличии такого устройства принудительное включение и выключение фонарей и ламп уличного освещения на столбах не потребуется. Это будет происходить автоматически, причем затраты на электроэнергию прилично сократятся.

Принцип работы и устройство датчика света для уличного освещения

Основу фотореле составляют фоторезистор либо фототранзистор, меняющие свои параметры при определенном изменении освещенности. Если достаточно количества света, попадающего на них, то цепь электропитания разомкнута. С постепенным наступлением темноты фотоэлемент начинает реагировать, и в определенном показании, указанном в настройках, цепь замыкается. Процесс может происходить не только вечером, но и, например, при сильно пасмурной погоде. Когда освещение улучшается, то есть наступает утро (или тучи и туман рассеиваются), то цепь размыкается.

Основной блок и выносной датчик фотореле для уличного освещения

Интересно знать! Устройство фотореле считается универсальным, и его можно использовать в иных целях, например, для орошения газонов. Для этого прибор подключают к системе полива и, таким образом, каждую ночь будет обеспечено увлажнение лужайки или клумбы.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле. По этому принципу различают два типа устройств:

Прибор выносного датчика небольшой по размерам, его проще обеспечить защитой от внешних негативных воздействий и подсветки. Данное устройство можно разместить автономно, например, в электрощитовой. Примером таких фотореле являются модели под дин-рейку. Встроенный датчик должен располагаться в непосредственной близости с осветительным прибором, например, рядом со светильниками – на столбах уличного освещения. При этом очень важно выбирать такое место, чтобы ламповый свет не попадал на фотодатчик. Такой вариант чаще всего используют при установке уличного освещения на солнечных батареях.

При установке уличного освещения нужно определиться, какими техническими характеристиками должно обладать фотореле

Эксплуатационные характеристики уличного датчика освещенности

Выбрав нужный тип датчика, необходимо определиться с техническими параметрами прибора. Основные из них, которые непосредственно влияют на качество работы и срок эксплуатации фотореле, следующие:

  1. Напряжение сети. Может быть 220 либо 12 В – выбор зависит от напряжения, обеспечивающего уличное освещение. Двенадцативольтовые датчики включения света чаще всего используют для освещения от аккумуляторов.
  2. Эксплуатационный режим. Необходимо, чтобы фотореле работало при значительных перепадах температуры, что зависит от климатических условий в том или ином регионе. В идеале прибор должен выдерживать аномальную жару и сильные морозы.
  3. Класс защищенности корпуса. Для установки уличного освещения подойдет уровень IP44 и выше, обеспечивающий защиту прибора от брызг воды, попадания грязи и твердых частиц диаметром больше1 мм. Если же речь идет о монтаже фотореле в помещении, то подойдет уровень защиты, начиная от IP23.
  4. Мощность. Работа любого реле рассчитана на определенный уровень напряжения мощностной нагрузки, причем суммарная мощность всех подключенных устройств должна быть на 20% меньше допустимой нормы. Таким образом удастся сократить степень износа приборов и продлить срок их службы.
Фотореле работает при значительных перепадах температуры, независимо от климатических условий

Это основной, но не окончательный перечень характеристик фотореле, которые необходимо учитывать при выборе датчика. Грамотный подход в данном вопросе окажет положительное влияние на работоспособность устройства и продлит период его эксплуатации.

Полезный совет! Одним из главных условий бесперебойной работы фотореле является наличие стабильного напряжения в сети, которое должно быть на 30% выше, чем данный показатель самого прибора.

Варианты настроек подключения датчика света

Почти все устройства имеют автоматическую систему регулировки, позволяющую выбрать конкретный режим работы. Особенность данного элемента прибора состоит в том, что настраивать его приходится вручную. Для этого специальный регулятор поворачивают в нужном направлении и выбирают необходимую опцию.

Фотореле используется для того, чтобы автоматизировать систему уличного освещения и в то же время сэкономить электроэнергию

Фотореле может включать следующие регуляторы настроек:

  1. Порог реагирования. Эта настройка предусматривает увеличение или уменьшение чувствительности прибора. Рекомендуется понижать ее уровень зимой, особенно в снежную погоду, во избежание лишнего отражения света от снега, а также в местах с ярким уличным освещением, например, в мегаполисах.
  2. Секундное задержание на включение или отключение прибора. Если увеличить задержку на выключение, то удастся избежать ложных срабатываний, возникающих при попадании на фотореле случайного луча, например, света от фар автомобиля. Задержание включения предотвратит реакцию устройства на мимолетное затемнение прибора, например, от тучи или теней пролетающих птиц.
  3. Регулятор диапазона освещенности. При подключении фотореле, используя данную настройку, можно обеспечить необходимый уровень освещенности. При его нижней границе датчик срабатывает, включая подачу питания, и, наоборот, в верхних значениях отключает его. Диапазон может колебаться от 2 до 100 лк (2 лк – кромешная темнота) или от 20 до 80 лк, (в данном случае 20 лк – глубокие сумерки, когда очертания предметов еле видны).

Освоение и эффективное использование перечисленных настроек помогут обеспечить наиболее оптимальную работу фотореле, исключив ложные срабатывания, сделав тем самым освещение более комфортным, а потребление электроэнергии максимально экономным.

Фотореле может включать множество регуляторных настроек

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

  • если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
  • источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
  • желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил

Полезный совет! С целью стандартизации сборки устройств для указания фотореле на схемах и чертежах придумали специальные обозначения и термины. Их необходимо знать тем, кто решил самостоятельно осуществить установку прибора.

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Фотореле для уличного освещения: оснащение дополнительными функциями

Оба типа фотореле, как со встроенным, так и выносным датчиком, имеют свои разновидности. Классификация приборов основана в первую очередь на их предназначении и дополнительном функциональном оснащении. Оба типа устройств имеют подвиды.

Фотореле с датчик движения. Такой прибор устанавливают там, где освещение требуется только во время пребывания человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фотореле с датчик движения устанавливают там, где освещение требуется только во время пребывания человека

Фотореле с таймером. Такой вариант применяют, когда освещенность необходима на протяжении определенного времени. Пользователи устройства устанавливают желаемое время, когда оно включается или выключается. Соответственно, прибор оснащается таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке приусадебных участков или зданий.

Астротаймер – это не просто фотореле, а более усовершенствованный прибор, запрограммированный на восход или закат солнца в различных климатических зонах. Достаточно в памяти выбрать определенный часовой пояс. Устройство автоматически будет срабатывать в заданное программой время. Цена фотореле с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Приборы с дополнительными функциями не пользуются популярностью, так как цена фотореле для уличного освещения с вмонтированными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому для обеспечения дополнительных функций совсем не обязательно приобретать дорогостоящее мультифотореле, достаточно купить обычное устройство и дополнительно установить датчики движения или таймеры.

Астротаймер – это более усовершенствованный прибор, запрограммированный на восход или закат солнца

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Уличные светодиодные светильники на столбы: долговечность и эффективность

Виды, технологические особенности устройств, специфика установки. Соотношение цены и качества.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

Полезный совет! Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами. Однако дешевле в покупке и обслуживании обойдутся два отдельных датчика, например, на свет и движение. Кроме этого, проще будет заменить деталь в одном из двух устройств, чем ремонтировать все фотореле в комплексе.

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

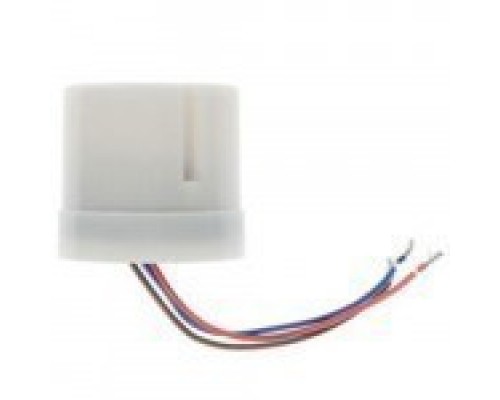

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки.

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

Полезный совет! Перед установкой и настройкой прибора рекомендуется тщательно изучить схему подключения освещения, которая прилагается к устройству. В документе четко и наглядно изображены все провода фотореле, а также показано, куда их необходимо подключать.

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Настройка уличного освещения для загородного дома

После того как подключили фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов. Как уже упоминалось ранее, у фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода. Их подключение происходит таким образом:

  • красный, отвечающий за электронагрузку, идет непосредственно к фонарю, лампе или прожектору;
После подключения фотореле, необходимо произвести его настройку, учитывая при этом ряд нюансов
  • провод коричневого либо черного цвета подключают к фазе, идущей от щитка;
  • синий проводок соединяют с нолем на корпусе щитка.

Необязательным, но важным моментом в обеспечении безопасности является подключение заземления. С этой целью отдельный провод присоединяют к клемме на корпусе. При этом сечение провода должно быть подобрано в соответствии с мощностью предполагаемой нагрузки фотореле. Схема подключения проводов подскажет, как правильно это сделать.

Настройку устройства производят после его монтажа. Для этого нужно дождаться момента естественной освещенности, когда желательно включение светильников. Регулируют прибор с помощью настройки путем закручивания подстроечного колесика. Крутить нужно до тех пор, пока светильник не включится.

Необходимо отметить, что порядок подключения реле с выносным датчиком немного отличается от подсоединения прибора со встроенным фотоэлементом. Здесь фаза подключается к клемме A1 (L), которая расположена вверху устройства, далее ноль заводится на клемму A2 (N). С выхода, в зависимости от расположения провода, фазу подают на фонари.

На фотореле со встроенным фотодатчиком на выходе из корпуса расположены три провода

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Полезный совет! Чтобы подключить несколько фонарей одновременно, необходимо приобрести специальный контроллер. На это устройство будет поступать сигнал, который управляет освещением.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т. д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

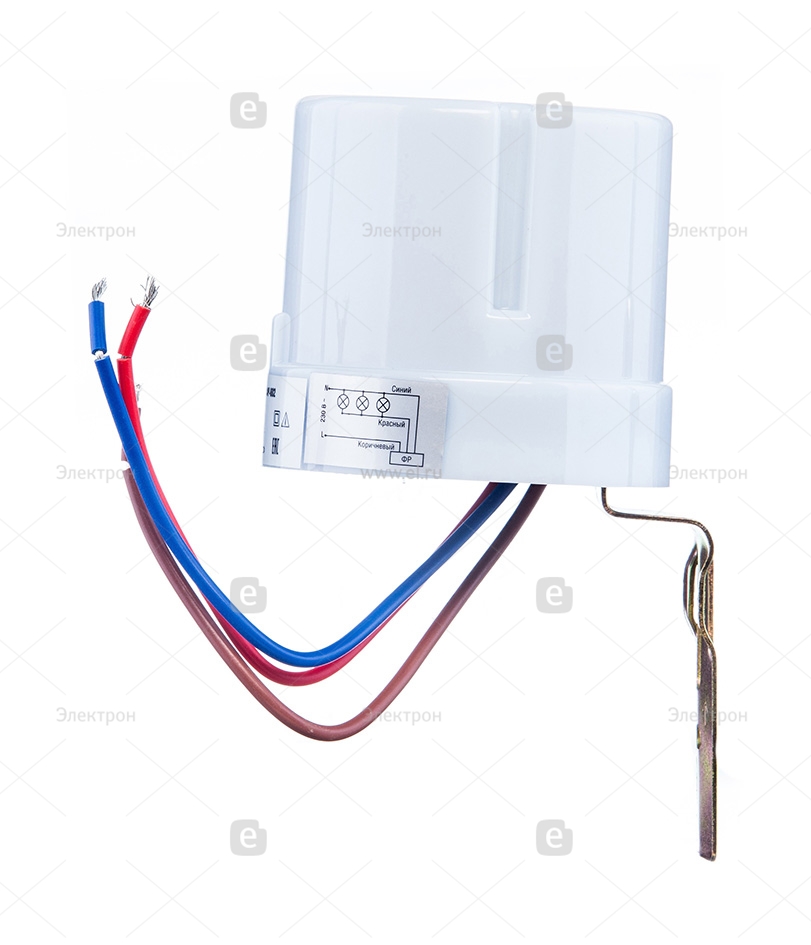

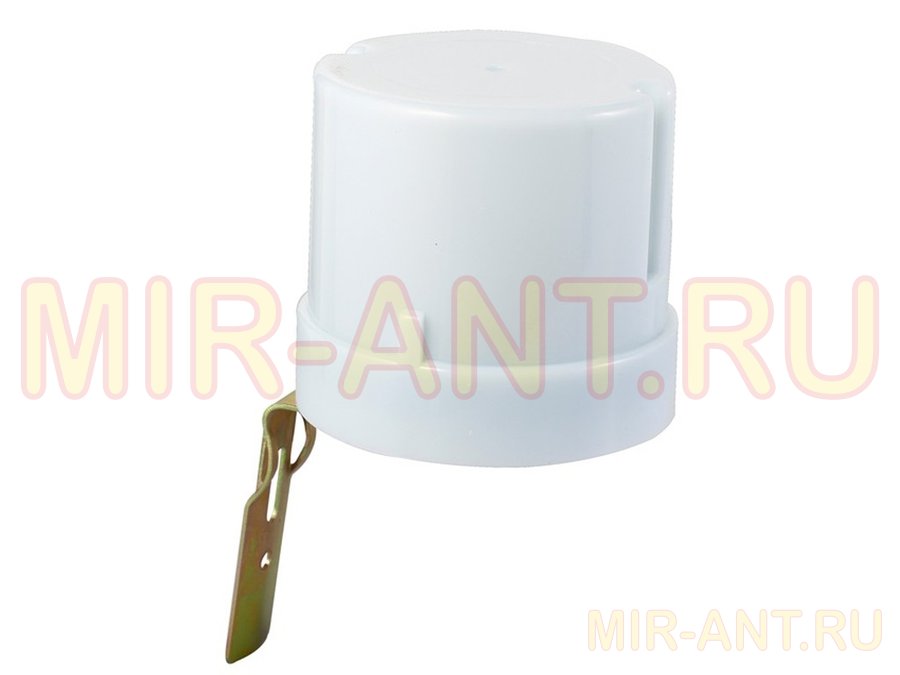

Фотореле ФР 601, ФР 602.

Данная статья носит информативный характер. Чтобы узнать цены, сроки, наличие, аналоги, перейдите в каталог

Фотореле типа ФР 601, ФР 602 предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц и по своим характеристикам соответствуют ГОСТ Р 51324. 2.1.

Фотореле ФР 601, ФР 602 предназначены для автоматического включения и отключения освещения в зависимости от уровня освещенности. Порог срабатывания фотореле устанавливается регулятором «LUX».

В качестве коммутирующего нагрузку элемента использовано электромеханическое реле. Основная область применения фотореле для управления уличным и внутренним освещением, для включения освещения витрин, световой рекламы и т.п.

Технические характеристики фотореле ФР 601, ФР 602.

Наименование параметраЗначение
МодификацияФР-601ФР-602
Номинальное напряжение, В230
Номинальная частота, Гц50
Номинальный ток нагрузки, Апри cos φ = 11020
при cos φ = 0,5
616
Регулировка порога срабатывания в зависимости от уровня освещенности, лк5÷50
Собственная потребляемая мощность, Вт0,45
Фотоэлементвстроенный
Максимальное сечение присоединяемых проводников, мм21,52,5
Степень защиты по ГОСТ 14254-96IP44
Климатическое исполнение и категория примененияУ3. 1

Ассортимент ФР 601, ФР 602.

ИзображениеНаименованиеМощность лампы, ВтОписаниеКол-во в упаковке, шт.Артикул
групп.трансп.
ФР 6012200Макс. нагрузка 2200 Вт. IP4420120LFR20-601-2200-003
ФР 6024400Макс. нагрузка 4400 Вт. IP4420120LFR20-602-4400-003

Комплектность ФР 601, ФР 602.

  • фотореле — 1шт;
  • крепежный уголок — 1шт;
  • винт для крепления уголка — 1шт;
  • упаковочная коробка — 1шт;
  • руководство по эксплуатации и паспорт — 1экз.

Гарантия.

Гарантийный срок эксплуатации фотореле — 3 года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения.

Фотореле для уличного освещения: все что нужно знать

Автор aquatic На чтение 6 мин. Просмотров 5.5k. Обновлено

Организовать правильное управление освещением на улице не так просто. В некоторых ситуациях доступ к выключателям может быть попросту затруднен. В связи с этим приходится искать нестандартные решения. Интересный вариант заключается в установке фотореле для уличного освещения, которое подает электричество к приборам с наступлением темноты.

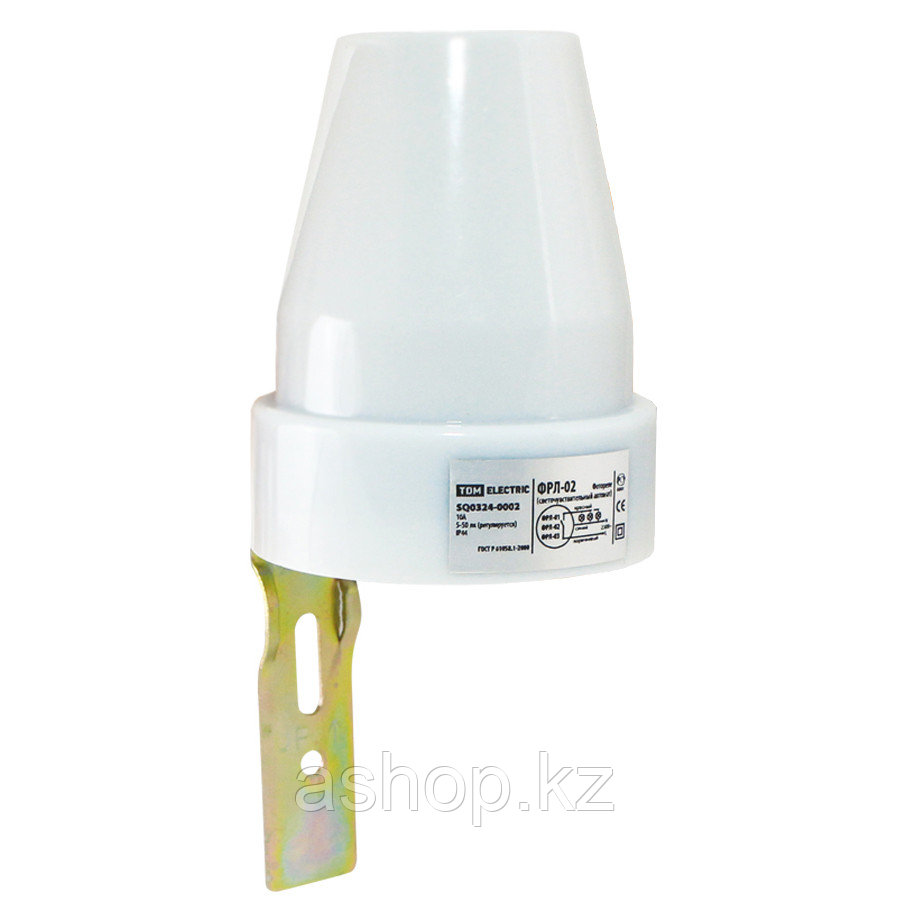

Устройства оснащены встроенными датчиками ФРЛ-01 и ФРЛ-02

Конструктивные особенности изделий

Более простые приборы для управления освещением изготавливаются в одном корпусе из пластика. Специальные приспособления позволяют фиксировать их на боковых поверхностях зданий или непосредственно на фонарях. Более сложные устройства состоят из измерительно-коммутационного блока и выносного фотоэлемента.

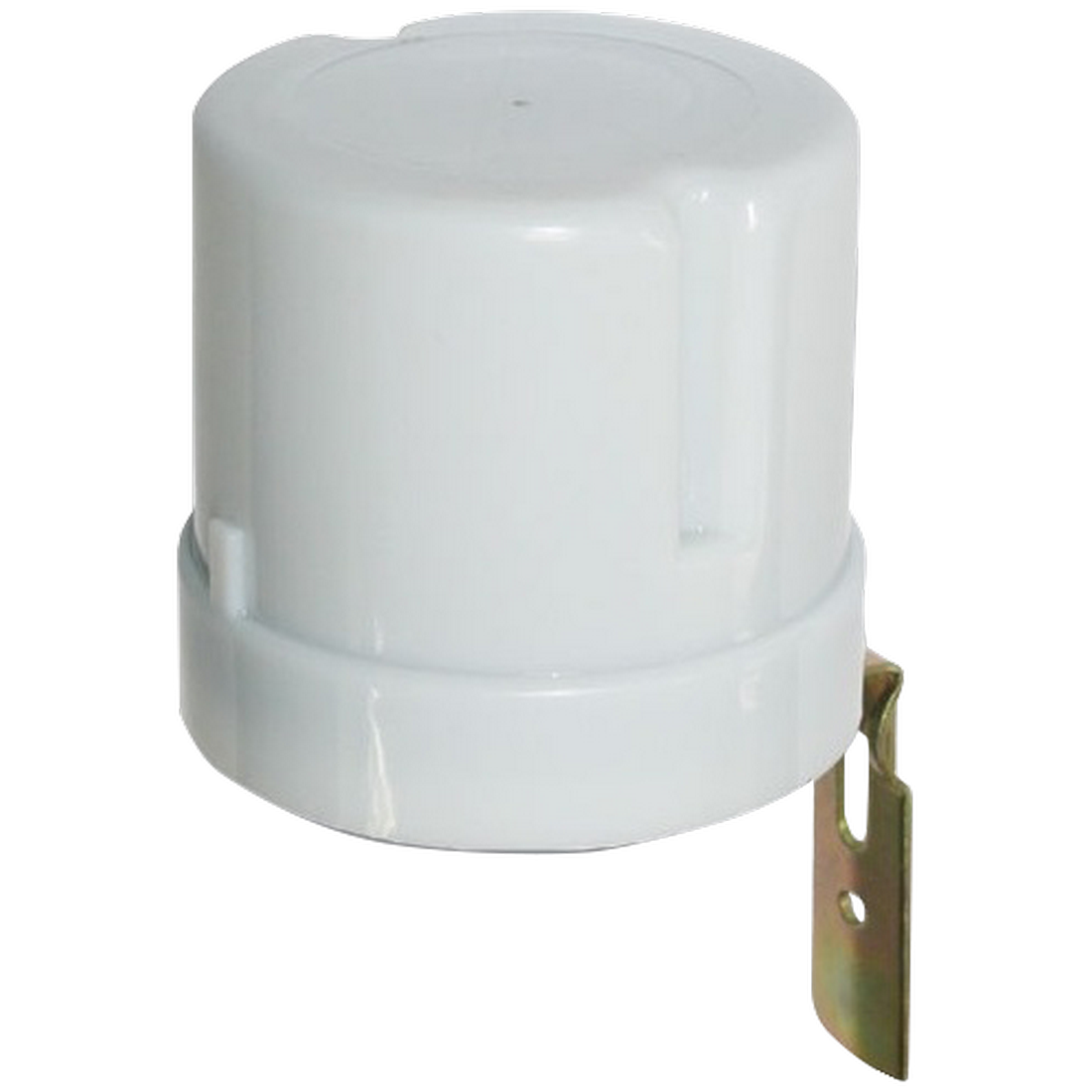

С помощью металлической пластины можно закрепить элемент

Обычно фотореле для уличного освещения включает следующие компоненты:

  • светочувствительный датчик, определяющий уровень освещенности;
  • фотоэлемент, измеряющий изменения показателей силы тока;
  • реле, выступающее в качестве коммутирующего приспособления;
  • усилитель.

Основная плата расположена в прозрачном корпусе

Обратите внимание! Если предполагается подсоединять осветительное оборудование повышенной мощности, то цепь необходимо коммутировать при помощи магнитного пускателя или контактора с соответствующей нагрузкой.

Как работает фотореле для уличного освещения

Принцип функционирования устройство относительно прост. Когда уровень освещенности становится недостаточным, внутри прибора происходит замыкание контактов, благодаря чему включается лампочка одного или нескольких приборов. При увеличенном режиме освещенности контакты размыкаются.

Так выглядит фотодиод – светочувствительный элемент

Для определения уровня освещения используются:

  • фототранзисторы, регулирующие электрический сигнал на выходе при воздействии света;
  • фототиристоры, получающие заряд от светового потока, который поступает на специальную матрицу;
  • фотодиоды, функционирующие по принципу фотовольтаического эффекта;
  • фотосимистор, предназначенный для синхронизации тока и передачи его на электрод.

Прочный корпус позволяет защитить детали от внешней среды

Примечание! Практически все модели имеют специальную защиту от ложных сигналов, заключающуюся в выдержке временного интервала. Однако датчики все равно необходимо располагать вдали от источников искусственного света.

Основные характеристики и дополнительные возможности

Если необходимо автоматизировать процесс управления фонарями возле дома, то лучше приобрести фотореле для уличного освещения. Купить его можно за вполне приемлемую плату, особенно если модель не снабжена дополнительными функциями и имеет невысокую мощность.

Представлена современная модель ФР-04

При выборе нужно учитывать базовые параметры:

  • номинальное напряжение и частоту тока;
  • разницу рабочих температур;
  • потребляемую мощность;
  • нагрузку на сеть.

Из полезных функций в первую очередь следует выделить наличие таймера. В этом случае появляется возможность задавать время включения и отключения прибора. Программируемые модели вполне реально подстраивать не только под недельное расписание, но и месячное и даже годовое.

Щит управления освещением с фотореле

Многие современные устройства оснащаются возможностью настройки уровня освещенности. Они могут самостоятельно включать приборы не только с полным наступлением темноты, но и в пасмурную погоду, а также в самом начале сумерек.

Статья по теме:

Датчики движения для включения света. Это нехитрое приспособление позволяет сэкономить значительные денежные средства. Давайте подробнее узнаем об их видах, принципе работы и стоимости.

Процесс установки и настройки устройства

После изучения информации о приспособлении предлагается рассмотреть схему подключения фотореле уличного освещения и настроить ее основные параметры, которые касаются срабатывания. Самостоятельное подсоединение проводов даст возможность избежать лишних затрат.

Места соединения проводов при монтаже

Подключение к основному источнику питания и монтаж

В большинстве случаев схема подключения к питанию отражена непосредственно на корпусе устройства или в прилагающейся документации. Как правило, необходимо подсоединить три проводника. Первый ведет на фазу, второй – на ноль, а третий – на светильник.

При сборке корпуса метки должны быть совмещены

Что касается расположения устройства относительно фонаря, то его следует монтировать выше него. Для крепления к боковой поверхности могут использоваться обычные саморезы и дюбели. Они вставляются в отверстия металлической пластины, которая отходит от корпуса.

Наглядная схема размещения приборов и проводов

При необходимости можно подключить маломощное фотореле на повышенную нагрузку, используя модульный контактор. При срабатывании ток поступает не на устройство, а на катушку вспомогательного элемента.

Схема подключения с использованием контактора

Совет! В хозяйстве может быть лишний магнитный пускатель, оставшийся от другой техники. Его допускается применять вместо покупного контактора. Единственный минус заключается в увеличенных габаритах

Настройка усовершенствованных приборов

Обычно регулировка фотореле для уличного освещения производится, если была приобретена современная модель с дополнительными возможностями. Чаще всего снизу устанавливается специальная ручка, которая позволяет задать порог световой чувствительности. Поворот в плюсовую сторону будет включать устройство даже при незначительном затемнении, а поворот на минус – наоборот.

Ручка для регулировки находится снизу

Если изделие оснащено таймером, то его можно настроить на работу в конкретном режиме. Ввод программы позволяет задать время и дни, в которые будет включаться данный прибор.

Схема для самостоятельно изготовления простейшего приспособления

Сделать по схеме фотореле уличного освещения своими руками вполне реально, но для понимания основного принципа предлагается создать устройство с минимальным количеством деталей. Несмотря на это, оно будет эффективно в эксплуатации. Так как эмиттерный повторитель состоит из транзисторов VT1 и VT2, входной сигнал значительно усиливается.

Расположение составных частей самодельного приспособления

Роль транзисторного каскада играет реле малой мощности, которое подходит для напряжения, соответствующего основному питанию. С помощью диода VD1 удается создать барьер от воздействия обратного тока. С повышением напряжения увеличивается чувствительность прибора к потоку света.

Простейшее фотореле, работающее на одном транзисторе

Рассмотрение цен на фотореле для уличного освещения

Для организации серьезного освещения лучше всего приобрести готовые изделия в магазине, тем более что они вполне доступны многим потребителям. В зависимости от мощности и функциональных возможностей цены на них могут несколько колебаться.

Аналоговое фотореле ФР-24 для низкого напряжения

В таблице рассматриваются одни из самых популярных моделей, которые смогут приобрести даже потребители с небольшими доходами.

Запомните! Так как приборы устанавливаются на улице, температурный диапазон должен подбираться с учетом региона, в котором производится монтаж. В противном случае его срок службы может быть непродолжительным.

Подведение итогов

Нет смысла отказываться от упрощения управления уличным освещением. Фотореле стоит недорого, особенно это касается моделей, которые лишены дополнительных опций и являются маломощными. С помощью этого полезного устройства можно не только обеспечить высокий уровень комфорта, но и сэкономить денежные средства. Практически все модели очень компактны, поэтому не слишком выделяются на общем фоне.

Фотореле ФР-602 от IEK для уличного освещения: схема подключения и принцип работы (видео)

Фотореле для уличного освещения | Заметки электрика

Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров. В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов.

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.



Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности. Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

  • источник питания 220 (В) переменного напряжения
  • коммутируемая цепь до 10 (А)
  • уровень рабочей освещенности < 5 — 5о (Люкс)

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся  предметы, например, деревья.



Схема фотореле

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

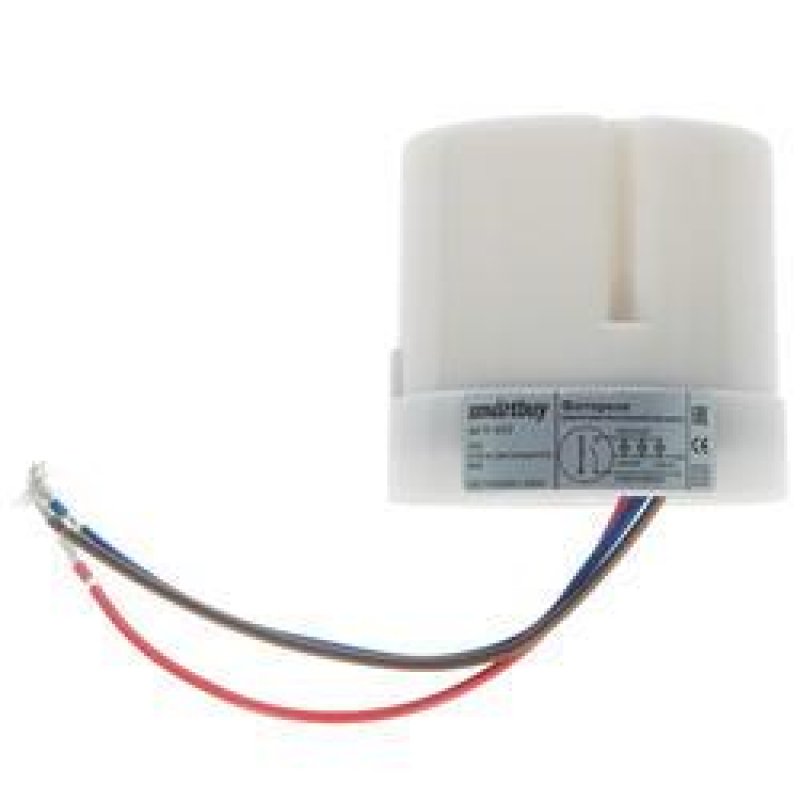

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:

  • коричневый провод — фаза
  • синий провод — ноль
  • красный провод — коммутирующая фаза (на светильник)

Подключение фотореле

Зная схему фотореле, приступаем к его подключению.  Соединение проводов производится в распределительной коробке, установленной там же на стене.

В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Схема подключения фотореле для уличного освещения своими руками

Сегодня речь пойдет об устройстве для автоматического включения/выключения осветительных приборов.  Официальное его название – фотореле для уличного освещения. Оно значительно упрощает эксплуатацию источников света, создавая тем самым дополнительный комфорт жильцам. Мы рассмотрим самые популярные вопросы об этом приспособлении и узнаем, стоит ли тратиться на подобное оборудование и можно ли правильно своими руками подключить такое устройство.

Что такое фотореле и как оно работает

Люди с давних пор стремятся к автоматизации как на работе, так и в быту. А фотореле – это логическое усовершенствование (разновидность) обычного механического переключателя, иначе называемого сумеречный выключатель или светореле.

Оно служит для автоматического управления электрическими цепями различных источников света, в зависимости от интенсивности наружного освещения. Действующими элементами устройства являются:

  • Датчик света. Его фотоэлемент реагирует на изменение уровня освещенности и передает сигнал на реле.
  • Реле. Получает информацию от датчика и в соответствии с выставленными параметрами управляет (замыкает/размыкает) электроцепью светильника.

Вот и весь принцип работы фотореле. С помощью специального регулятора на корпусе можно выставлять порог срабатывания прибора. Так можно добиться более или менее раннего включения/отключения света в зависимости от ваших потребностей.

Сфера применения

Использование фотореле не ограничивается лишь уличным освещением. Проявив немного фантазии, его можно применять и в других местах, вот некоторые примеры:

  • Гараж. Очень удобно, когда, открывая снаружи ворота гаража, свет будет зажигаться автоматически и не нужно на ощупь искать выключатель. Правда это больше актуально в городских гаражах, где свет снаружи горит постоянно. Для загородных домов такая схема будет работать только днем.
  • Управление поливом. Еще одно интересное применение фотореле – это активация капельного орошения в ночное время. Отличное решение для дачных участков и частных домов, которое значительно сэкономит ваше время в дневные часы. Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия. Но тут нужно следить за погодой и отключать систему в дождливые дни.

В последнее время все популярнее становится система под названием – «Умный дом», где царит полная автоматизация. Так вот, фотореле занимает в ней не последнее место, используясь в совокупности с датчиками движения и другими «умными» приспособлениями.

Разновидности

По типу конструкции фотореле для уличного освещения делятся на два вида:

  1. У первого все составляющие части находятся в одном корпусе. С одной стороны, это довольно удобно, закрепил его рядом с нужным светильником, подключил и готово. С другой стороны, устройство получается более громоздким, что не всегда удобно. Зато не нужно тянуть провода до распределительного щита.

Фотореле фр-601 и фр-602

  1. У этих устройств выносной фотоэлемент располагается снаружи, а само реле крепится в щитке на дин-рейку. Такое исполнение надежно защищает устройство от повреждения, атмосферных осадков и т. п, а небольшой датчик будет менее заметен.

Реле с выносным фотодатчиком для установки в щитке

Приборы типа ФР-601 или ФР-602 имеют регуляторы в нижней части корпуса и обозначаются «+» и «—». У реле с выносными датчиками такие регуляторы расположены на внутренней части фотореле, которая располагается в распределительном щите. При повороте в сторону минуса, чувствительность датчика снижается и реле срабатывает только при сильной темноте, а подкручивая в плюс, наоборот, когда еще достаточно светло.

Наиболее популярные и надежные производители фотореле: ФР, ИЭК, LXP, CSM. Они довольно неприхотливы в эксплуатации и обслуживании.

Помимо обычных фотореле с регулятором, есть также устройства сдатчиком движения. То есть даже после того, как стемнело свет будет выключен до тех пор, пока кто-нибудь не подойдет к датчику. Это может значительно экономить электроэнергию, потому ночью передвижение людей обычно минимально.

Пример фотореле с датчиком движения и лампой ДРЛ

Самые навороченные модели оснащаются таймерами, которые можно запрограммировать на разный режим работы. Принцип их действия простой – летом темнеет намного позже, чем зимой, поэтому такие приборы регулируются на каждый промежуток времени отдельно, вплоть до годового цикла.

Фотореле фр-136 с таймером

Подбираем параметры устройства

Прежде чем купить фотореле, нужно определиться с техническими характеристиками прибора:

  1. На какое напряжение оно рассчитано. В большинстве случаев это 220 вольт, импортные модели могут иметь требование на 110 или 127 В. Встречаются приборы на 12 и 24 В (чтобы подключить такие к обычной сети понадобится блок питания). Загляните в щиток, чтобы узнать напряжение вашей сети.
  2. Значение максимального тока нагрузки. Чаще всего этот параметр имеет диапазон от 5 до 16 А. Он выбирается исходя из количества и мощности подключаемых через фотореле источников света.
  3. Диапазон срабатывания датчика. В стандартном исполнении приборы имеют границы от 5 до 50 Лк (люкс – единица измерения освещенности). Модели подороже обладают более точной регулировкой.
  4. Потребление мощности устройства в покое (от 0,1 до 1 Вт) и при срабатывании (от 2 до 10 Вт).
  5. Интервал времени (от 15 до 30 сек.) при случайном затемнении фотоэлемента. Если на датчик ненадолго попадет сильная тень или свет фар, это предотвратит ложное срабатывание.
  6. Степень защиты корпуса устройства от внешних факторов. Для уличного освещения обычно выбирают с индексом – IP 65 или IP 44, маркировка IP 40 говорит о том, что фотореле можно использовать под открытым небом только с защитным кожухом.
  7. Максимально допустимая температура наружного воздуха для нормальной работы фотореле, этот диапазон составляет от -20 до +50 ⁰С.
  8. Размеры устройства выбирают в зависимости от месторасположения прибора, габаритов щитка. Нужна ли компактная внешняя часть или это не так важно, все подбирается индивидуально.

Установка фотореле

Перед монтажом системы под управлением фотодатчика следует знать некоторые детали процесса:

  1. Выбирая место установки фотореле для уличного освещения учитывайте, чтобы свет от источника не попадал на фотоэлемент.
  2. Избегайте мест установки с агрессивной средой (химические и легковоспламеняющиеся, горючие материалы).
  3. Не допускается монтаж устройства «вверх ногами». То есть основание должно быть направлено вниз, во избежание попадания воды, пыли и т. п.
  4. Убедитесь, что технические характеристики устройства соответствуют параметрам вашей электросети.

Схема подключения

Чтобы своими руками произвести подключение фотореле вы можете обратиться к следующей схеме либо изучить документацию к прибору. В ней или на обратной стороне устройства обязательно должно быть схематичное изображение подключения.

Схема подключения фотореле

Это самая простая схема, согласно которой правильно собрать электроцепь самостоятельно не составит труда даже неопытному человеку. Расцветка выходящих проводов может быть любой, нулевой кабель чаще всего бывает синего цвета, фазный черного или коричневого, а красный – питающий, на лампу. Все соединения проводов рекомендуется производить в распределительной (монтажной) коробке (см. фото ниже), используя специальные зажимы или клемники.

На следующей схеме показано, как правильно подключить фотореле для уличного освещения с датчиком движения. На данной схеме дополнительно присутствует провод заземления (зеленый), выходящий из щита с нулевым и фазным. Датчик движения просто является дополнительным звеном, в цепи разрыва фазы.

Устанавливая датчик движения на улице, учитывайте те же условия, что и для монтажа фотореле

Если ваш выбор пал на фотореле для уличного освещения с выносным датчиком, то предлагаем ознакомиться со схемой его подключения:

Схема фотореле для уличного освещения с выносным датчиком

Блок реле (1) устанавливается в распределительный щит, фотоэлемент (2) крепится снаружи, в месте, исключающем попадание лучей светильника (3) и по возможности затеняющих предметов.

Еще один очень частый вопрос читателей – это подключение фотореле к фонарям с лампами ДРЛ (дуговая ртутная лампа).

Чаще всего такие лампочки устанавливаются в следующие осветительные приборы:

Светильники для ламп ДРЛ

Это могут быть приборы как для освещения городских улиц, так и приусадебных участков (фонари, прожекторы и т. п.). ДРЛ гораздо экономичнее чем лампы накаливания, поэтому их применение для уличного освещения более оправданно, особенно в паре с датчиком движения.

Чтобы правильно подключить фотореле к светильнику с лампой ДРЛ, нужно добавить в схему дроссель или ПРА (пускорегулирующий аппарат) либо приобрести светильник со встроенным пускателем.

Схема подключения светильника с лампой ДРЛ

Немного о ценах

Стоимость фотореле на самом деле не так высока. Вот пример ценников на самые популярные модели:

  • ФР-601 от 200 до 300 р.
  • ФР-602от 300 до 400 р.
  • LXP-01 от 240 р.
  • LXP-02 от 350 р.
  • LXP-03 от 420 р.

Цены на датчики движения:

  • IEK от 400 р.
  • CAMELION от 350 р.
  • ТДМ от 400 р.
  • REV RITTER от 550 р.

Это средние цены по России, для разных регионов стоимость может несколько варьироваться. Если вы задались автоматизацией своего жилища, то задумку можно легко воплотить и не слишком разориться при этом.

Вывод

Мы осветили часто встречающиеся вопросы о выборе, принципе действия, разновидностях, схемах подключения и ценах на фотореле. Мы также выяснили, что сделать все это своими руками довольно просто любому человеку, было бы желание и средства. А уж если вы воплотите свою затею в жизнь, то ваши близкие и гости по достоинству оценят всю прелесть современных благ цивилизации.

Фотореле для Уличного Освещения Фр 602

В последнее время я был очень сильно занят. Одна из причин – делал проект ЭК с общей протяженностью сетей около 6 км. В этом проекте также нужно было подключить и разработать схему управления архитектурным освещением нескольких зон. Объект: парк в Москве.

Возможно, об этом проекте еще напишу. Пока он еще на стадии согласования.

Передо мной встала задача: Электроприемники рассредоточены по большой площади парка.

Для распределения электроэнергии мною было предусмотрено несколько распределительных пунктов. Обычные силовые щиты напольного исполнения климатического исполнения У1.

От данных щитов нужно было подключить архитектурное освещение. Нагрузка небольшая, не более 1 кВт.

Существуют 5 основных способов управления освещением. Рассмотрим достоинства и недостатки каждого способа и выберем наиболее подходящий способ для управления архитектурным освещением в общественном месте.

1 Управление освещением при помощи фотореле.

Данный способ, пожалуй, самый распространенный. Для моего случая он не очень подходит, хотя по стоимости был бы одним из самых дешевых, если управление выполнить на фотореле типа При небольшой мощности можно обойтись и без дополнительного контактора.

Поскольку мой объект – парк, а распределительные пункты располагаются в общедоступных местах, то я считаю выносной датчик освещенности не самое лучшее решение, несмотря на то, что везде будут установлены видеокамеры.

Вандализм мы еще не искоренили, поэтому лучше бороться не с вандалами, а с выбором проектных решений.

2 Управление освещением при помощи датчика движения.

Что такое датчик движения и как он работает, думаю, каждый знает. Т.к. архитектурные зоны должны в ночное время постоянно освещаться, то управление освещением при помощи датчика движения нам тоже не подходит.

3 Управление освещением при помощи таймера (астрономического реле).

Реле времени астрономическое – мое любимое изделие для управления наружным освещением.

Про данное реле уже писал и повторяться не буду:

Основное достоинство – не требуется выносной датчик, управление в зависимости географических координат объекта.

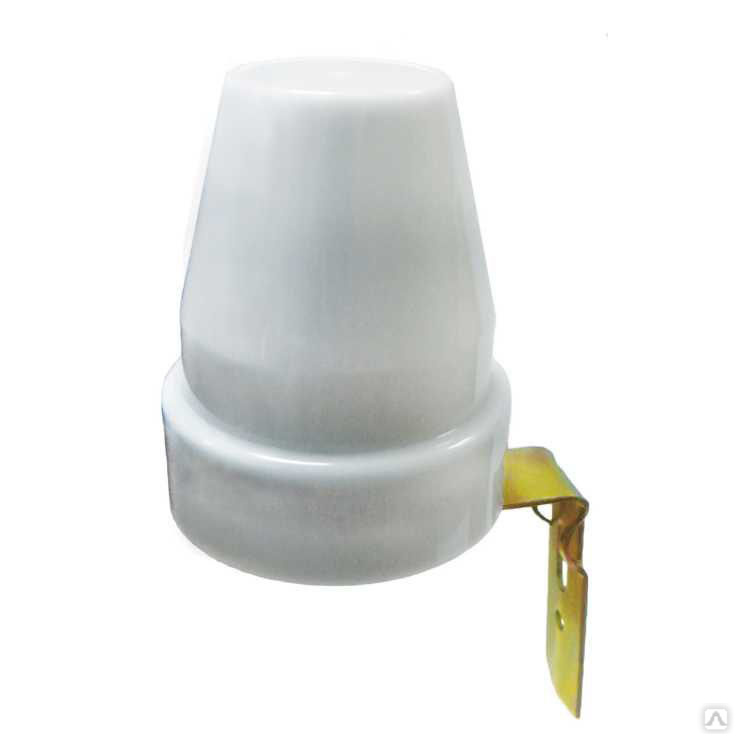

Фотореле ФР-602 2.

5кВт IP44 датчик освещения

Название:

Артикул:

Текст:

Выберите категорию:
Все Новинки Бактериальная защита » Бактерицидные лампы » Бактерицидные облучатели » Бактерицидные рециркуляторы Освещение » Светодиодные светильники »» Светодиодные светильники наружного освещения »»» Светильники для автомагистралей »»» Светильники уличные, промышленные COB »»» Светильники уличные, промышленные Модуль »»» Светильники уличные, промышленные Шеврон »»» Светодиодные уличные, консольные светильники »»» Светильники LED уличные на солнечной батарее »» Светодиодные светильники промышленные »» Светодиодные светильники внутреннего освещения »»» Светодиодные светильники внутреннего освещения встраиваемые ДВО »»» Светильники светодиодные накладные LED IP44, IP54, IP65 (аналог НПП, НБП) »»» Светодиодные светильники внутреннего освещения накладные ДПО »»» Светодиодные светильники офисные »»»» Светодиодные светильники для потолка Армстронг »»»» Светодиодные светильники для потолка Грильято »»»» Светодиодные светильники офисные универсальные »»»» Трековые светодиодные светильники »»» Светодиодные панели »»» Светильники светодиодные LED аналог TL2001, TL3011 »»» Светодиодная подсветка »» Светодиодные светильники для ритейла »» Светодиодные прожекторы »» Светильники светодиодные с датчиками »» Светодиодные светильники аварийного освещения »» Драйверы для светодиодных светильников » Светодиодная лента и аксессуары »» Светодиодная лента »»» LED лента 12 Вольт »»» LED лента 24 Вольта »»» LED лента 220 Вольт »» Блоки питания для светодиодной ленты (драйверы) »»» Блоки питания для светодиодной ленты 12в »»» Блоки питания для светодиодной ленты 24в »» Блоки управления лентой LED »» Аксессуары к ленте LED »» Профиль для светодиодной ленты » Лампы специальные » Светильники специальные »» Свет для растений, ФИТО (Fito) светильники и лампы »» Светильники аварийные, указатели, наклейки » Традиционное освещение »» Люстры »»» Бра »» Переносные светильники »» Светильники уличные под ДРЛ (ртутную лампу) »» Светильники уличные под натриевую лампу (ДНАТ) »» Светильники подвесные под лампы накаливания, КЛЛ, ДРВ »» Светильники под галогенные лампы »»» Прожекторы под галогенную лампу »»» Светильники встраиваемые с патроном G4, G5.3, G6.35 »» Светильники под лампы накаливания и КЛЛ »»» Светильники накладные под ЛОН или КЛЛ IP20, IP30, IP40 »»» Светильники накладные под ЛОН, КЛЛ, LED пылевлагозащитные IP54, 65 »»» Светильники встраиваемые Downlight (ЛОН, КЛЛ) »»» Светильники встраиваемые для ламп с цоколями GX53 GX70 »»» Светильники встраиваемые для ЛОН (Е14 Е27) »» Светильники люминесцентные »»» Светильники накладные люминесцентные под лампу Т4 и Т5 »»» Светильники накладные люминесцентные под лампу T8 IP20, 30, 40 »»» Светильники накладные люминесцентные пылевлагозащитные IP54, 65 »»» Светильники встраиваемые для люминесцентных ламп (T8) »»» Дроссели для люминесцентных ламп, ЭмПРА, ЭПРА »» Светильники настольные »» Светильники подвесные под газоразрядные лампы (ДРЛ, ДНАТ, МГЛ) »» Аксессуары к светильникам »»» Шнуры, выключатели. »»» Датчики движения »»» Стартеры »»» Патроны для ламп » Лампы , источники света »» Светодиодные лампы »»» LED лампы 12В с цоколем G4, GU4 »»» LED лампы 220в с цоколем G4 и G9, капсульные »»» LED лампы с цоколем GU5,3, GU4, 220в (JCDR, MR16, MR11) »»» LED лампы GU10 »»» LED лампы Т8 G13 »»» LED лампы Е14 »»» LED лампы Е27 »»» LED лампы Е27, Е40 мощные »»» LED лампы GX53, GX70 »»» LED лампы 12В G53 AR111, GU5.3 »»» LED лампы цветные шарики »»» Декоративные лампы »»» LED лампы для замены зеркальной R39, R50, R63 »» Лампы накаливания »»» Лампы накаливания общего назначения »»» Лампы накаливания декоративные »»» Лампы накаливания местного освещения »»» Лампы накаливания зеркальные »»» Блок защиты для ламп накаливания и галогенных ламп »» Лампы галогенные »»» Лампы галогенные миниатюрные 12в (капсульные) цоколь G4, G6.35 »»» Лампы галогенные миниатюрные 220в (капсульные) »»» Лампы галогенные рефлекторные 12в »»» Лампы галогенные рефлекторные 220в »»» Лампы галогенные линейные цоколь R7S »»» Трансформаторы для галогенных ламп »» Лампы люминесцентные линейные T4, T5, T8, кольцевые »»» Линейные люминесцентные лампы Т4 (Д-12мм) G5 »»» Линейные люминесцентные лампы Т5 (16мм) G5 »»» Линейные люминесцентные лампы Т8 »» Лампы энергосберегающие, компактные люминесцентные »»» Лампы энергосберегающие с цоколем Е40 »»» Лампы энергосберегающие с цоколем Е14 »»» Лампы энергосберегающие с цоколем Е27 »»» Лампы — U с цоколем G23, G24D для ЭМПРА »»» Лампы — U с цоколем 2G7, G24Q для ЭПРА »»» Лампы GU5.3 энергосберегающие »» Лампы газоразрядные »»» Ртутные лампы смешанного света (прямого включения) ДРВ »»» Ртутные лампы »»» Натриевые лампы »»» Металлогалогенные лампы »»»» Металлогалогенные лампы с цоколем G12 »»»» Металлогалогенные лампы с цоколем RX7S »»»» Металлогалогенные лампы с цоколем Е40 »»» Дроссели для газоразрядных ламп ДРЛ, ДНАТ, МГЛ » Фонари, фонарики Электроустановочные изделия (выключатели, розетки) » Электроустановочные изделия для скрытой проводки »» Практика Пластиковая серия CGSS »» Эстетика Стеклянная серия CGSS »» Сенсорные выключатели CGSS »» Серия W59 (Wessen59) »» Рондо скрытая проводка »» GLOSSA Schneider Electric »» Sedna Schneider Electric »» UNICA NEW Schneider Electric »» Выключатели разные » Электроустановочные изделия для открытой проводки »» QUTEO Legrand »» BLANCA Schneider Electric »» ЭТЮД »» ЭТЮД дерево »» Влагозащитные розетки и выключатели » Удлинители »» Удлинители бытовые »» Удлинители силовые на катушках »» Фильтры сетевые » Вилки, переходники, штепсели » Звонки, кнопки » Телефонные, телевизионные аксессуары Кабель и провод » ПУВ Провод установочный (ПВ1) » ПУГВ Провод установочный (ПВ3) » Провод гибкий ШВВП, ПУГВВ » Провод соединительный ПВС » Кабель силовой NYM » Кабель силовой ВВГ » Кабель силовой ВВГнг » Кабель ВВГнг-Ls » Кабель ВВГнг-FRls » Провод СИП для ЛЭП » Арматура СИП » Кабель коаксиальный, кабель ТВ, кабель TV » Кабель компьютерный » Кабель телефонный » Кабель связи, сигнальный » Кабель бронированный » Кабель силовой КГ » РКГМ провод термостойкий Электромонтажные изделия, кабельные аксессуары » Инструмент для электромонтажа » Наконечники, гильзы кабельные »» Наконечники медные ТМ, ТМЛ »» Наконечники штифтовые медные НШП »» Наконечники под пайку ПМ »» Наконечники алюминиевые ТА »» Наконечники медно-алюминиевые ТАМ »» Гильзы кабельные »» Наконечники с изолятором НШВИ »» Болтовые наконечники и соединители НБ СБ » Сжимы » Клеммы WAGO, скрутки » Коробки монтажные, установочные, разветвительные »» Аксессуары к монтажным коробкам »» Коробки уравнивания потенциалов »» Коробки установочные, разветвительные для сплошных стен (бетон, кирпич) »» Коробки установочные, разветвительные для полых стен (гипрок) »» Коробки разветвительные открытой установки »» Коробки клеммные для открытой установки универсальные »» Коробки для монолитного строительства »» Коробки зажимов » Труба ПНД жёсткая техническая » Разъемы кабельные, разъемы силовые, вилки, штепсели »» Разъемы силовые ИЭК »» Разъемы силовые ABB »» Разъемы каучук »» Разъемы силовые » Хомуты, ленты » Труба ПВХ гофрированная » Кабель-каналы и аксессуары »» Кабель-каналы ЭЛЕКОР ( IEK ) »» Кабель-каналы ДКС » Лотки металлические » Металлорукав Щитовое оборудование » Щиты и боксы распределительные »» Щиты и боксы внутренней установки пластиковые »» Щиты и боксы внутренней установки металлические » Щиты учетно-распределительные (под счетчик) »» Щиты под счетчик встраиваемые »» Щиты под счетчик навесные металлические »» Щиты под счетчик навесные пластиковые » Щиты с монтажной панелью, сборные (ЩМП) »» Щиты с монтажной панелью металлические ЩМП IP30, 31 (IEK, ABB и др) »» Щиты с монтажной панелью металлические ЩМП IP54, IP65 (IEK, ABB, DKC) »» Аксессуары к щитам с монтажной панелью » Щитки освещения, распределительные, понижающие ОЩВ, РУСП, ЯТП » Ящики силовые с рубильником ЯРП, ЯБПВУ » Коробки приборные, герметичные » Аксессуары к щитам (din-рейки, шины и др.) » Вводы кабельные, сальники » Клеммы, клеммники, клеммы на DIN рейку, аксессуары »» Клеммы винтовые на Din-рейку »» Блок ответвительный Счетчики » Счетчики 1-фазные »» Счетчики 1-фазные 1-тарифные »» Счетчики 1-фазные многотарифные » Счетчики 3-фазные »» Счетчики 3-фазные 1-тарифные »» Счетчики 3-фазные многотарифные » Аксессуары для счетчиков Низковольтное оборудование » Модульные автоматические выключатели »» АВВ автоматические выключатели, УЗО, диффавтоматы »»» Автоматические выключатели модульные ABB серия Sh300L »»» Автоматические выключатели модульные ABB серия S200 »»» Автоматические выключатели модульные ABB серия BMS »»» Автоматические выключатели модульные ABB серия S800 »»» Аксессуары к автоматическим выключателям модульным (ABB) »»» Выключатели автоматические дифференциальные (АВДТ) ABB »»» Выключатели дифференциального тока (УЗО) ABB »» IEK »»» Автоматические выключатели ВА 47-29 »»» Автоматический выключатель ИЭК ВА 47-100 »»» Дифференциальные автоматы АД12, АД14 »»» УЗО »» Legrand »»» Автоматические выключатели RX3 Legrand »»» Устройства защитного отключения Legrand » Стационарные выключатели »» АВВ »»» Автоматические выключатели стационарные ABB Tmax »»» Аксессуары к автоматическим выключателям стационарным (ABB Tmax) »» ИЭК » Двигатели и управление »» Двигатели и аксессуары »» Автоматы защиты двигателя и аксессуары »» Преобразователи частоты и аксессуары »» Устройства защиты асинхронных электродвигателей »» Устройства плавного пуска » Пульты, кнопки, светосигнальная арматура, кнопочные посты »» Кнопки управления »» Кнопки — компактная серия »» Переключатели »» Светосигнальные индикаторы »» Сигнальные индикаторы — компактная серия »» Аксессуары к кнопкам и индикаторам »» Посты и пульты кнопочные »»» Корпуса для постов и аксессуары »»» Посты кнопочные »»» Пульты тельферные »»» Выключатель кнопочный »» MIRS, RS Переключатель. » Пускатели, контакторы. »» Контакторы стационарные и аксессуары (ABB) »» Контакторы модульные и аксессуары »» Пускатели электромагнитные IEK. »» Пускатели ПМЛ »» Пускатели ПМЕ, ПМА »» Пускатели ПМ-12 (ПМ12) » Ограничители перенапряжения, УЗИП » Реле »» Реле промежуточные »» Реле времени, таймеры »» Реле контроля напряжения »» Реле освещения, фотореле »» Реле тока »» Реле контроля фаз »» Реле защиты двигателя »» Реле температурное » Ограничители мощности » Рубильники, выключатели, переключатели »» Переключатели кулачковые »» Рубильники, выключатели нагрузки ABB »» Рубильники модульные на DIN-рейку (выключатели нагрузки) »» Рубильник ВР-32 »» Предохранители к рубильникам » Трансформаторы »» Трансформаторы тока » Стабилизаторы напряжения »» Однофазные стабилизаторы напряжения, 220в »» Трехфазные стабилизаторы напряжения 380В Тепловое оборудование » Кабельные системы обогрева »» Теплые полы (маты) »» Теплые полы (кабель) »» Аксессуары для кабельных теплых полов »» Термостаты »» Защита бытовых трубопроводов от замерзания »» Антиобледенение наружных территорий »» Антиобледенение кровли и водостоков » Конвектор электрический » Радиаторы электрические масляные » Инфракрасные обогреватели » Тепловые пушки,тепловентиляторы. Мультиметры, измерительные приборы Средства Защиты Распродажа

Мощность:
Все1,5 Вт1.8 Вт2 Вт2,5 Вт2.5 Вт3 Вт3.5 Вт4 Вт4,8 вт/м4.5 Вт4.8 Вт4.8 Вт/м5 Вт5,5 Вт6 Вт6,3Вт/м7 Вт7,2 Вт/м7,4 Вт/м7,5 Вт7,7 Вт/м8 Вт8,6Вт/м9 Вт9 Вт/м9,6Вт/м10 А10 Вт11 Вт11,5 Вт/м12 Вт12 Вт/м12Вт12Вт/м13 Вт13 Вт/м14 Вт14,4 Вт/м14.4 Вт/м15 Вт16 Вт17,3 Вт/м18 Вт19,2 Вт/м19,4 Вт/м20 Вт20 Вт/м21 Вт22 Вт22 Вт/м24 Вт24 Вт/м25 Вт26 Вт/м27 Вт28 Вт28 Вт/м28,8 Вт/м30 Вт31 Вт32 Вт33 Вт35 Вт36 Вт37 Вт38 Вт39 Вт40 Вт42 Вт43 Вт45 Вт46 Вт47 Вт48 Вт49 Вт50 Вт52 Вт53 Вт54 Вт56 Вт58 Вт60 Вт62 Вт64 Вт65 Вт70 Вт72 вт75Вт79 Вт80 Вт90 Вт93 Вт96 вт100 Вт105 Вт106 Вт110 Вт116 Вт120 Вт122 Вт124 Вт126 Вт130Вт144150 Вт150Вт158 Вт159 Вт160 Вт168 Вт180 Вт183 Вт192200 Вт200Вт210Вт237 Вт240 Вт250 Вт300 Вт316 Вт350Вт400 Вт500 Вт600 Вт800 Вт1000Вт1500Вт2000 Вт

Напряжение:
Все3,2 В612 В12-42 В24 В28-42 В85-265 В90-305100-240100-264150-250 В160-260 В165-285 В170-265 В175-264175-264 В176-264 В180-240 Вт180-260Вт180-265 ВТ185-240 В185-265 В200-240 Вт200-240В220 В220-240220-240В230 В230W380 В600 V660 в

Новинка:

Вседанет

Спецпредложение:

Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

критерии выбора и установки

ПОДЕЛИТЬСЯ
в социальных сетях

FacebookTwitterOkGoogle + PinterestVk

Технологии в современном мире постоянно развиваются. Одним из последних открытий стали передовые разработки в области наружного освещения. Помимо экономичных и ярких светодиодных фонарей, важным достижением для уличного освещения является световой барьер. Новейшие технологии относятся к категории интеллектуальных, а также к категории света благодаря специальному программному обеспечению, которое включается и выключается без вмешательства человека.Подробности устройства расскажет статья.

Фото- — прибор для регулировки и включения уличного освещения.

Содержимое

  • 1 Фото- или датчик уличного освещения для включения света
    • 1.1 Принцип действия и устройство датчика освещенности для уличного освещения
    • 1.2 Рабочие характеристики датчик уличного освещения
    • 1.3 Варианты настройки подключения датчика освещенности
  • 2 Выбор оптимального расположения датчика уличного освещения
  • 3 Фото для уличного освещения: дополнительные функции оборудования
  • 4 фотоэлектрические схемы уличного освещения
    • 4.1 Пошаговая инструкция по подключению светового барьера для уличного освещения
    • 4.2 Нюансы в схемах подключения датчика освещенности
  • 5 Установка уличного освещения для загородного дома
  • 6 Характеристики и особенности подключения отдельных датчиков моделей фотоэлектрических FF 601 и FF 602
    • 6.1 Световые датчики High Power: фотоэлектрические FF-FF-7 и 7E

Фото- или датчик уличного освещения для включения света

Фото- — прибор для регулировки уличного освещения.Он используется в разных местах в целях экономии энергии. Принцип действия реле, в основе которого лежит фотоэлектрический эффект, заключается в том, что при небольшом количестве световых лучей происходит замыкание контактов. Результат включен вне датчика. Когда освещение увеличивается до необходимого уровня, ваши контакты автоматически размыкаются и, соответственно, выключаются фонари.

Фото — нанесено в разных местах с целью экономии энергии

У устройства много названий и определений.В одних книгах это называется техническим светоконтролирующим переключением, в других публикациях — автоматическая чувствительность. В неформальной лексике часто можно услышать фразу «датчик освещенности» или «датчик освещенности», «фотоэлемент». Есть и более простые названия, такие как «Датчик сумерек» или «переключение день / ночь». Все эти названия для одного и того же, что называется промышленным фотоэлектрическим производством.

Фотосъемка у входов в дом, на территориях административных зданий, в подъездах многоквартирных домов на опорах власти.Таким образом, входы в помещения, улицы и дороги будут постоянно освещаться в сумерках. При наличии такого устройства принудительное включение и выключение фонарей и уличных фонарей на столбах не требуется. Это произойдет автоматически, и затраты на электроэнергию значительно снизятся.

Принцип действия и устройство датчика света для уличного освещения

Являются основой фотоэлектрического LDR или фототранзистора, меняя свои настройки при определенных изменениях освещения.Если на них падает достаточное количество света, электрическая цепь разомкнута. С постепенным наступлением темноты клетка начинает реагировать, и при определенных показаниях, настроенных, схема замыкается. Процесс может происходить не только ночью, но и, например, в очень пасмурную погоду. Когда покрытие улучшается, т. Е. Наступает утро (или рассыпается облаками и туманом), трасса открывается.

Основной блок и выносной фотоэлектрический датчик для уличного освещения

Интересно знать! Фотоэлектрический прибор считается универсальным, и его можно использовать для других целей, например, для полива газонов.Для этого прибор подключается к системе полива и, таким образом, каждую ночь будет обеспечиваться увлажнение газона или цветников.

При установке уличного освещения нужно определиться, какими характеристиками должен обладать световой барьер. По этому принципу различают два типа устройств:

  • световой барьер с выносным датчиком;
  • прибор со встроенным датчиком освещенности.
  • Дистанционный датчик

устройство небольших размеров, легче обеспечить защиту от негативных внешних воздействий и освещения.Этот блок можно разместить отдельно, например, в распределительном щите. Примером такого светового барьера являются модели на DIN-рейку. Встроенный датчик должен располагаться в непосредственной близости от осветительного прибора, например, рядом с фонарями — на столбах уличного освещения. Очень важно выбрать место для освещения лампы, падающей на фотодатчик. Этот вариант чаще всего используется при установке уличного освещения на солнечных батареях.

При установке уличного освещения нужно определиться, в каких технических характеристиках должно быть фото-

технические характеристики датчик уличного освещения

После выбора нужного типа датчика необходимо определиться с техническими параметрами прибора.Основные из них, которые напрямую влияют на качество работы и срок службы светового барьера, следующие:

  1. сетевое напряжение. Может 220 или 12 — выбор зависит от напряжения, обеспечиваемого уличным освещением. Двенадцативольтовые датчики поворотников часто используются для подсветки аккумулятора.
  2. Рабочий режим. Необходимо работать при значительных фотоэлектрических перепадах температуры, которые зависят от климатических условий в конкретном регионе. В идеале устройство должно выдерживать аномальную жару и сильный холод.
  3. Защита корпуса. Для установки уличного освещения подходит уровень IP44 и выше, устройство обеспечивает защиту от водяных брызг, грязи и твердых частиц диаметром больше1 мм. Если речь идет об установке светового барьера в помещении, ему подойдет уровень защиты от IP23.
  4. Мощность. Работа любого переключателя рассчитана на определенный уровень мощности нагрузки, при этом общая мощность всех подключенных устройств должна быть на 20% меньше допустимой. Таким образом можно будет снизить степень износа оборудования и продлить срок его службы.
Фотоуправляемый при значительных перепадах температур, независимо от климатических условий.

Это основной, но не окончательный перечень фотоэлектрических характеристик, которые необходимо учитывать при выборе датчика. Грамотный подход в этом вопросе положительно скажется на эффективности устройства и продлит срок его эксплуатации.

Полезный совет! Одним из основных условий бесперебойной работы фотостабильности является наличие напряжения в сети, которое должно быть на 30% выше, чем показатель самого устройства.

Варианты настройки подключения датчика освещенности

Практически все устройства имеют систему автоматической настройки, позволяющую выбрать определенный режим работы. Особенность этого устройства в том, что его нужно настраивать вручную. Для этого специальный регулятор поворачиваем в нужную сторону и выбираем нужный вариант.

Фото — используется для автоматизации системы уличного освещения и в то же время для экономии энергии.

Фото — может включать в себя следующие настройки конфигурации:

  1. порог срабатывания.Эта опция повысит или уменьшит чувствительность. Зимой рекомендуется понижать уровень, особенно в снежную погоду, чтобы избежать ненужного отражения света от снега, а также в местах с ярким уличным освещением, например, в мегаполисах.
  2. Второе устройство удержания включено или выключено. Если вы увеличите задержку до выключения, то сможете избежать ложных срабатываний, возникающих из-за случайного контакта с фотоэлектрическим лучом, например, светом от автомобильных фар.Задерживающее устройство переключения для предотвращения реакции мгновенного затемнения устройства, например, облака или тени летящей птицы.
  3. Регулятор диапазона освещенности. При подключении фотоэлектрика по такой конфигурации можно обеспечить необходимый уровень освещенности. В его нижней части датчик срабатывает, включение питания, с другой стороны, в верхних значениях отключает его. Диапазон может варьироваться от 2 до 100 люкс (2 люкс — кромешная тьма) или от 20 до 80 люкс, (в данном случае 20 люкс — глубокие сумерки, когда очертания предметов еле видны).

Разработка и эффективное использование этих опций поможет обеспечить оптимальную работу светового барьера, исключив ложные срабатывания, тем самым сделав освещение более комфортным, а потребление энергии — максимально экономичным.

Фото — может включать в себя множество нормативных настроек.

Выбор оптимального расположения датчика уличного освещения

Перед тем, как подключить датчик освещенности, необходимо определиться с местом его установки с учетом ряда важных моментов:

  • если фотоэлемент выносного типа, его расположение должно быть в пределах досягаемости дневного света;
  • источники искусственного света должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или выключение;
  • желательно для максимального предотвращения попадания света от автомобильных фар.

Оптимальная высота монтажа светового барьера — от 180 до 200 см, что дает возможность регулировать параметры стоя на земле, без использования табуретов и лестниц.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, защитить фотоприемник от засветки можно с помощью отрезка трубки большого диаметра из черного пластика длиной 15-20 сантиметров. Для этого необходимо распилить трубу внизу под углом 40-30 ° от вертикальной стенки так, чтобы она была обращена вверх.

Место установки фотоэлектрического выбирается согласно своду правил

Полезный совет! Для стандартизации сборки устройства для обозначения светового барьера на схемах и чертежах придумали специальные обозначения и терминологию. Их нужно знать тем, кто решил самостоятельно провести установку устройства.

Если для работы реле рассчитано на одиночную лампу, но большой мощности, идеальным местом будет ее расположение прямо за потолком.Именно там рассеянный свет попадет меньше всего. Отрегулировать работу датчика намного проще, если он расположен на восточной или западной стороне здания. Главное условие для этого — отсутствие вблизи предметов с ярким освещением. Поэтому в этом случае нужно выбрать направление, в котором «блики» наиболее исключены.

Фото — для уличного освещения : Дополнительные функции оборудования

Его разновидностями являются фотоэлектрические оба типа, как со встроенным, так и выносным сенсором.Классификация устройств основана на их назначении и дополнительном функциональном оснащении. Оба устройства имеют типовые подвиды.

Фото- с датчиком движения. Такой прибор устанавливают там, где освещение требуется только на время присутствия человека, например, в коридорах, во дворе загородного дома или в гараже. Устройство реагирует на движение и тепло, излучаемое человеческим телом.

Фото- датчик движения, установленный там, где освещение требуется только во время пребывания человека

Фототаймер.Этот вариант используется, когда освещение необходимо на какое-то время. Пользовательские устройства устанавливают желаемое время, когда оно включено или выключено. Соответственно, устройство оснащено таймером включения и выключения света. Такие датчики особенно актуальны в декоративной подсветке садов или построек.

Астротаймер — это не просто световой барьер, а более совершенный прибор, запрограммированный на восход или заход солнца в различных климатических зонах. Достаточно памяти для выбора определенного часового пояса. Устройство будет автоматически запущено в заранее установленное время.Цена фотоэлектрического с астротаймером намного выше, но при этом не нужно беспокоиться о месте установки.

Устройства с дополнительными функциями не пользуются популярностью, так как цена светового барьера для уличного освещения со встроенными датчиками может быть вдвое выше, чем стоимость обычного светореагирующего устройства. Поэтому не нужно покупать дорогое, чтобы обеспечить дополнительные функции мультифотореле, достаточно купить обычный аппарат и дополнительно приводить в действие датчики движения или таймеры.

Астротаймер — более совершенный прибор, запрограммированный на восход или закат

Фотоэлектрические схемы уличного освещения

Основная функция фотоэлектрика — подача энергии с наступлением темноты и выключение на рассвете.Таким образом, это автоматический выключатель, работающий без вмешательства человека. Роль кнопки отключения звука играет светочувствительный элемент. Электропроводка фотоэлектрическая аналогична: в приборе прерывается подача фазы на выходах, а цепь замыкается, если необходимо, чтобы напряжение подавалось на лампы или прожекторы.

Статья по теме:

Светодиодные уличные фонари на опорах: прочность и эффективность

Видовые технологические особенности устройства, конкретная установка.Цена денег.

Для работы светового барьера также требуется питание, поэтому определенные контакты подключены к нулю. Поскольку ожидается освещение на открытой местности, возникает необходимость в заземлении.

Важно соединить провода, выходящие из корпуса регулятора лампы и сети.

Полезный совет! Для обеспечения дополнительных функций вы можете приобрести световой барьер с датчиками движения или таймерами. Однако дешевле приобретение и стоимость обслуживания двух отдельных датчиков, таких как свет и движение.К тому же заменить элемент в одном из двух устройств будет проще, чем отремонтировать весь световой барьер в комплексе.

К сожалению, не существует универсальной схемы подключения, которая подходила бы ко всем типам фотоэлектрических устройств, но некоторые аспекты являются общими для всех операций. Их нужно учитывать, особенно в случае установки светового барьера своими руками.

Практически все модели релейного выхода имеют три провода разного цвета, которые соответствуют таким обозначениям:

  • Черный — фаза;
  • зеленый — ноль;
  • Красный — переключение фазы на источник света.
Для обеспечения дополнительных функций можно приобрести световой барьер с датчиками движения или таймерами.

Пошаговая инструкция по подключению светового барьера для уличного освещения

Инструкция ниже расскажет, как шаг за шагом, быстро и правильно подключить световой барьер:

  1. Перед установкой электрического щита. Обычно его крепят на стене, по нему проводят подключение проводов.
  2. Подключение по фотоэлектрической схеме, которая есть в технической документации, прилагаемой к устройству.Обычно используется монтажный кронштейн. Он установлен в месте, где реле будет подвергаться воздействию прямых солнечных лучей, но изолировало другие источники света.
  3. Система корректуры с использованием контроллера, т.е. выбор параметров отклика прибора при изменении конкретных условий освещения.
  4. Установка регулятора производится на внешней стороне прибора с соответствующими техническими характеристиками: диапазон чувствительности — 5,10 люмен; мощность — 13 кВт, порог допустимого тока — 10А.

Если устройство установлено в середине переключателя со сложной структурой, которая не проникает внутрь солнечных лучей, реле и переключатель устанавливаются отдельно друг от друга. Подключите устройство между специальными кабелями.

Подключенное фото — по схеме, которая есть в технической документации, прилагаемой к устройству.

При установке уличного освещения рекомендуется соблюдать следующие правила:

  1. Устройство с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое засвечивание установленной лампы.В противном случае устройство будет работать правильно.
  2. Чтобы убедиться, что схема подключена правильно или нет, должен быть подключен сетевой контактор. Результат будет понятен при срабатывании лампы.

Нюансы в схемах подключения датчика освещенности

Тот факт, что световой барьер выбирается с учетом ожидаемой нагрузки, может повлиять на стоимость продукта: цена увеличивается в зависимости от мощности. Поэтому в целях экономии можно обеспечить питание не через фотодатчик, а через магнитный привод.Это специальное устройство, предназначенное для частых режимов работы, в т.ч. / Выключенный. Использование триггера позволяет подключать питание, используя светочувствительный элемент с минимальной нагрузкой.

Таким образом, по сути идет включение только магнитных пускателей, поэтому учитывается только потребляемая им мощность. Но уже по выводам магнитного пускателя допускается более мощная нагрузка.

В целях экономии ресурсов можно обеспечить питание не через фотодатчик, а через магнитный привод.

Полезный совет! Перед установкой и настройкой устройства следует внимательно изучить схему подключения освещения, прилагаемую к устройству.Документ четко и все провода графически изображены и показаны, где они должны быть подключены.

В случае, если помимо датчика день / ночь необходимо подключить устройство с дополнительными функциями, например, таймером или датчиком движения, то они размещаются после фотоэлектрического монтажа. В этом случае порядок приоритета дополнительных устройств не важен.

Если в конструкции устройства предусмотрена функция таймера или датчика движения, но она не нужна в конкретном случае, эти устройства просто исключаются из общей схемы, то есть в них не подается проволока.В этом случае при необходимости эти элементы устройства можно подключить.

Установка уличного освещения для загородного дома

После подключения фотоэлектрика необходимо произвести его настройку с учетом ряда нюансов. Как я уже упоминал ранее, у светового барьера со встроенным фотодатчиком на выходе из корпуса проходят три провода. Их подключение выглядит следующим образом:

  • Красный, отвечающий за электрическую нагрузку, идет непосредственно на лампу, лампу или прожектор;
После подключения светового барьера необходимо произвести его настройку с учетом ряда нюансов.
  • коричневый или черный провода подключаются к фазе, идущей от экрана;
  • Синие вводы соединены с нулем на корпусе панели.

Необязательный, но важный момент в обеспечении заземления. Для этого к клемме на корпусе подключается отдельный провод. Сечение жилы необходимо выбирать в соответствии с предполагаемой нагрузочной способностью фотореле. Схема подключения проводов расскажет, как это сделать.

Настройка устройства осуществляется после его установки. Для этого необходимо дождаться естественного света, когда желательно включить лампы. Отрегулируйте устройство с помощью настройки, поворачивая колесо настройки.Крутить нужно до тех пор, пока не загорится свет.

Следует отметить, что порядок подключения реле к выносному датчику немного отличается от подключения устройства со встроенным фотоэлементом. Здесь фаза подключается к выводу A1 (L), который находится в верхней части устройства, в дальнейшем на вывод A2 (N) ставится ноль. С выхода, в зависимости от расположения проводов, какая фаза подводится к фарам.

На фотоэлектрический фотоэлемент со встроенным на выходе из корпуса три провода

Характеристики и особенности подключения отдельных датчиков моделей фотоэлектрических FF 601 и FF 602

Современный отечественный рынок представлен широким ассортиментом фотодатчиков моделей, рассчитанных на различные типы условий освещения, с различной мощностью ламп и наличием дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик DF-601 и его более совершенный аналог фотоэлектрического DF-602. Производитель устройств — компания ІEK. Оба типа датчиков отличаются надежным и простым подключением. Различия между моделями несущественные, они питаются от одинакового напряжения и частоты, а потребляемая мощность составляет 0,5 Вт. Внешне устройства идентичны.

Полезный совет! Для одновременного подключения нескольких ламп необходимо приобрести специальный контроллер.В это устройство войдет сигнал, который управляет освещением.

Единственное отличие — это максимальное сечение проводов для подключения. Модель FF-601 рассчитана на 1,5 мм², а DF-602 — на 2,5 мм². Соответственно у них разная текущая номинальная нагрузка. В ФР-фотореле 601 он составляет 10А, в ФР-602 — 20А. Оба прибора имеют встроенную солнечную батарею, и допускается регулировка в диапазоне от 0 до 50 люкс с интервалом 5 люкс.

Самым популярным среди стандартных однофазных моделей считается датчик DF-601.

Такие устройства можно построить даже в домашних условиях.Основное отличие прибора от самодельного заводского фотоэлектрического МАК будет заключаться в отсутствии соответствующей защиты. Модели этого уровня производства имеют равный IP44, что означает защиту от пыли и влаги. Электромонтаж фотоэлектрических FF 601 и FF-602 стандартен и прост. Служат продукты долго и выдерживают воздействие широкого диапазона температур.

Среди аналогов этого устройства значится модель FR-75A — световой барьер, схема которого сложнее изготовить в домашних условиях.Устройство менее стабильно и прочно в практическом использовании.

Датчики света High Power: фотоэлектрические FF-FF-7 и 7E

Вышеперечисленные модели идеально подходят для работы уличного освещения на территории загородного участка или во дворе частного дома. Для регулировки освещения на улицах и дорогах используют более мощные модели. К ним относятся FF-FF-7 и 7e, которые могут работать при 220 В переменного тока с напряжением до 5 ампер. Настройку этих устройств должны проводить специалисты по мере необходимости для подключения диапазона 10 люкс.

Из недостатков фотоэлектрика FF 7E, как и его предшественника FR-7, следует отметить высокий уровень энергопотребления. Также в устройствах отсутствует необходимый уровень защиты IP40, защищающий от негативного воздействия влаги. Кроме того, модели не защищены индексным резистором на внешней панели, клеммы открытого типа.

Основным недостатком светового барьера FR-7 яввляется высокий уровень энергопотребления.

Из отдельных фотодатчиков нельзя не упомянуть модель фото- FRL-11 с внешним светочувствительным элементом.Устройство работает в большом диапазоне освещенности (2-100 люкс). Фотодатчик имеет степень защиты IP65, что позволяет устанавливать его на улице и на приличном удалении от реле. Устройство для регулировки освещения крупных объектов: дорог, автостоянок, вокзалов, парков и т. Д.

Фото-DF-16A относится к категории самых мощных моделей со встроенным фотоэлементом. Реакцию датчика на свет можно настроить для работы при определенном уровне освещенности. Для работы устройства требуется коммутируемый ток 16 А, а грузоподъемность устройства составляет 2.5 кВт.

Установка светового барьера в уличном освещении исключает вмешательство человека в процесс настройки работы осветительных приборов, что позволяет существенно сэкономить на потреблении электроэнергии. Покупая технику, пользователь должен ориентироваться на параметры устройства, выбирая модель под то или иное назначение с необходимой степенью нагрузки. При подключении требуется строго соблюдать инструкцию и прилагаемую схему, а при эксплуатации — рекомендации производителя.

SRP: Запрос на ремонт уличных фонарей

Чтобы обеспечить быстрый ремонт, сначала ознакомьтесь с приведенной ниже информацией.

Это опасность?

Следующие проблемы требуют немедленного внимания: наклонные, изогнутые или упавшие столбы, оголенные электрические провода, подвесные приспособления, открытые / поврежденные соединительные коробки и отсутствующие крышки отверстий для рук.

Немедленно позвоните нам по телефону (602) 236-8888. Только для говорящих по-испански: (602) 236-1111.

Запросы, отправленные онлайн, рассматриваются и обрабатываются с 6:00 до 15:30 с понедельника по пятницу. Если вас беспокоит, что проблема с уличным освещением связана с безопасностью, позвоните нам. Наши представители службы поддержки доступны 24/7.

Узнайте, кому принадлежит уличный фонарь

Уличные фонари могут принадлежать SRP, городу, ТСЖ или управляющим компаниям. За ремонт и техническое обслуживание отвечает владелец фонаря.

Все уличные фонари имеют код собственности, расположенный на опоре, который состоит из одно- или двухбуквенного префикса, за которым следует цифра. Используйте код собственности, чтобы определить, к кому из сотрудников следует обращаться за ремонтом.

Используйте приведенное ниже руководство, чтобы определить владельца фонаря и запросить ремонт.

Код собственности начинается с Владелец уличного фонаря Сообщение о проблеме или запрос на ремонт
A (сигнальный свет) SRP Отправить запрос на ремонт
XX (уличный фонарь) SRP Отправить запрос на ремонт
AP Перекресток города Апачи (480) 982-1055
AV Город Эйвондейл (623) 333-4201 для ремонта или других проблем, или воспользуйтесь их онлайн-формой.
Канал Город Чандлер (480) 782-3460 для ремонта или воспользуйтесь онлайн-формой
С Освещение, принадлежащее заказчику Сообщить в ТСЖ / Управляющую компанию
GI Город Гилберта (480) 503-6400 для ремонта, или воспользуйтесь онлайн-формой
GL Город Глендейл (623) 930-3630 для ремонта или воспользуйтесь онлайн-формой
ГУ Город Гуадалупе (480) 730-3080
ME Город Меса (480) 644-3191
PE Город Пеория (623) 773-7432 для ремонта или воспользуйтесь онлайн-формой
SC Город Скоттсдейл (480) 312-5620
PH Город Феникс (602) 495-5125 или воспользуйтесь их онлайн-формой
QU Город Куин-Крик Для ремонта используйте онлайн-форму
Ш Министерство транспорта штата Аризона (ADOT) (602) 712-7856
TE Город Темпе (480) 350-4311 или воспользуйтесь онлайн-формой
К Город Толлесон (623) 936-7141

Новая установка или удаление

  • Для установки охранного освещения SRP (только ТСЖ, церкви, школы и государственные счета), пожалуйста, звоните (602) 236-8833.
  • По вопросам удаления защитных фонарей SRP звоните по телефону (602) 236-8833.
  • По вопросам городского освещения улиц обращайтесь в местный муниципалитет.
  • Для всех остальных установок можно нанять частного подрядчика.

Уличные фонари СРП

SRP обслуживает только уличные фонари, код собственности которых начинается с «A» или «XX».«Если вы не можете определить, кому принадлежит уличный фонарь, мы рекомендуем вам обратиться либо в город, либо в ТСЖ / компанию по управлению имуществом, если таковая имеется.

Запросы на ремонт уличных фонарей, не принадлежащих SRP, не будут обрабатываться. Если вы не уверены в собственнике, позвоните или отправьте запрос в местный муниципалитет.

Срок ремонта

В среднем уличные фонари СРП ремонтируют в течение 15 рабочих дней.В некоторых случаях, например при перебоях в электроснабжении, ремонт может занять до 30 дней.

Страница без труве — Philagro

Арт. 1 / Nature du concours

Организация La société Philagro France, 15 апреля 2021 г. по 15 июля 2021 г., un jeu-concours «Entrez en Zen» réservé aux exploitants Agricoles et aux salariés des схем профессионального распределения в сельском хозяйстве (autrement dit TC = technico-commerciaux des кооперативов и т.д. ) в 50 и годовщине продукта биоконтроля Dipel®DF.

Арт. 2 / Principe du concours

Премьера на пленке конкурса состоит из 3 вопросов, отправленных посланникам по электронной почте на период регулярной подвески на время конкурса. Второй этап конкурса состоит из тура по видео (разрешенные селфи), объясняющего причины, по которым участник проходит через продукт Dipel ®DF.

Арт. 2.1 / Надпись

Ont accès au concours: a) только сельскохозяйственные эксплуатанты; b) сельскохозяйственные эксплуатанты, работающие в сфере сельского хозяйства;Участвует в конкурсе на соревнованиях и участвует в агроэксплуатации, а также в тандеме агрономии-ТС. Les участников s’inscrivent nominativement et en tandem en remplissant dûment le formulaire d’inscription mise en ligne à cet effet sur le site www.philagro.fr, avant le 15 mai 2021.

Арт. 2.2 / Качество видео

Seules les vidéos numériques seront acceptées. Chaque vidéo ne devra pas dépassée 2 minutes ni une taille de 2 Go.

Арт.2.3 / Посланник видео

видео с полученными посланниками на адресе [email protected] Les vidéos peuvent être téléchargées à n’importe quel moment pendant la durée du concours, et dans tous les caspoil, avant le 15.2021 Autant de vidéos qu’il a formé de tandem, à condition que ces vidéos soient différentes les unes des autres, et que les dits-tandem soient идентифицируемых. Le nombre de vidéos pris en compte pour le concours est limité à 1 par тандем.Les exploitants Agricoles ont, de plus, la possible deposer une vidéo en solo. Участникам не разрешена возможность упразднения и замены видео (-ов) на дату окончания конкурса.

Арт. 2.4 / Предварительный выбор

Une équipe de spécialistes de l’image effectue une presélection en éliminant les vidéos ne pouvant être retenues (atteinte aux mœurs, hors sujet…). Предварительно выбранные видео были созданы на основе канала Youtube de Philagro.

Арт. 2.5 / Специализированное жюри

Le pôle de compétence QASAR (www.qasar.fr) интервью для выбора лучших видео. Результаты позволяют сделать выбор из 50 видео. Ces vidéos seront soumises à un jury de spécialistes composé de personnalités de la filière du biocontrôle, d’un vidéaste professionalnel, d’un journaliste and des менеджеров Philagro et Sumitomo. Le jury se réunira courant septembre 2021 et désignera, à partir d’une grille de notation, le grand gagnant du jeu-concours: un exploitant Agricole si le vainqueur s’est inscrit en solo, ou un тандем эксплуатирующего сельского хозяйства / TCLe jury désignera ensuite les lauréats suivants de la 2 à la 5 place, puis de la 6 ème à la 30 ème place.

Арт. 3 / Атрибуция и решетка радиатора

Pour le premier лот:

— si le gagnant est un Agriculteur en solo, il gagne un WE pour 2 dans un Ryokan or un Apple watch connectée

— si le gagnant est un tandem, l’exploitant et le TC gagnent chacun un WE for 2 dans un Ryokan ou une Apple watch connectée

Du 2 ème au 5 ème лот:

— si un gagnant est un Agriculteur en solo, il gagne un set de 7 couteaux japonais

— si un gagnant est un tandem, l’exploitant et le TC gagnent chacun un set de 7 couteaux japonais

Du 6 ème au 30 ème лот:

— si un gagnant est un Agriculteur en solo, il gagne une bouteille de виски japonais

— si un gagnant est un tandem, l’exploitant et le TC gagnent chacun une bouteille de виски japonais

Du fait du context actuel, les prix seront preférablement remis par voie postale.

Арт. 4 / Использование видео

Арт. 4.1 / авторизация

Видеозаписи посланников участников, которые не совершают никаких действий, не признают прав человека, имен или маркиров подчиненных. Все участники получают гарантию и, как это делают, производят авторизацию лиц и представителей марки.

Статья 4.2 / Утилизация

L’inscription au concours vaut accept du regglement par les members qui autorisent Philagro France à toute forme d’exploitation, представление и воспроизведение всех или партий видео для трех человек.Участники соглашаются с тем, что они сообщают о своих дочерних видео на сайтах Internet Philagro, в профессиональной онлайн-прессе или о коммерческих документах общества.

Арт. 4.3 / Responsabilités

Les members s’engagent à ne fournir que des vidéos leur appartenant de plein droit. Philagro France ne pourra être tenue, ответственный за использование faite par un partenaire ou un média des vidéos envoyées, ni des noms or marques commerciales les assocpagnant.Philagro France decline toute responsabilité en cas de perte, de vol ou de destroy des vidéos envoyées.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
