Фоторезисторы (Реферат)

Подробности: Категория: Физика; Опубликовано: 16 ноября 2010; Просмотров: 18269

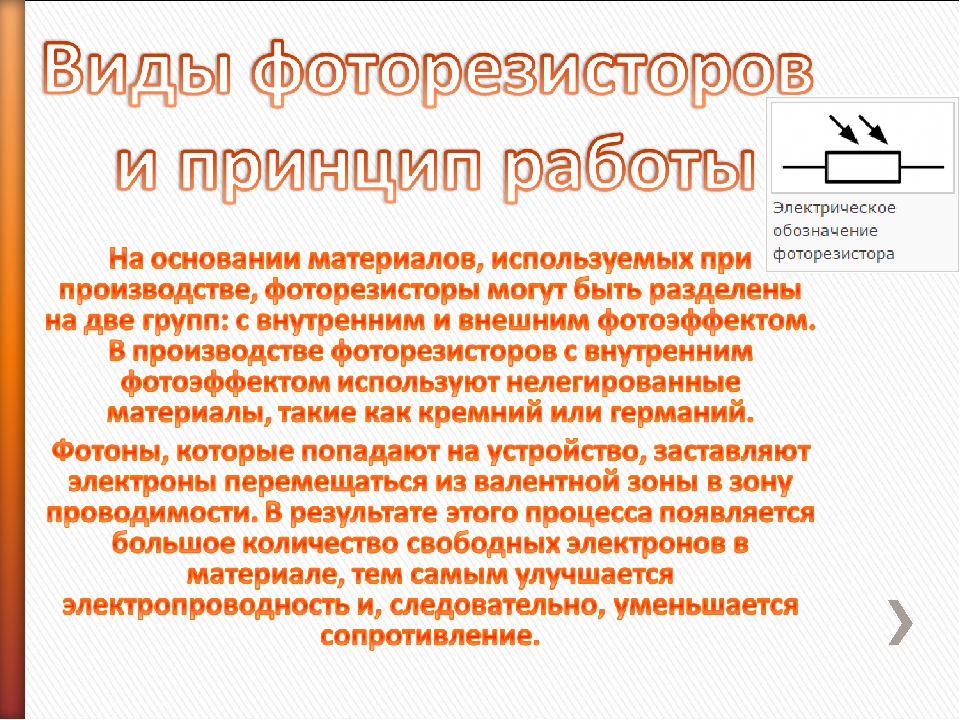

Фоторезисторы – это фотоэлектрические полупроводниковые приборы с внутренним фотоэффектом. Физическая сущность внутреннего фотоэффекта состоит в том, что при освещении поверхности полупроводника (селен, сернистый висмут, сернистый кадмий, сернистый свинец и т.д.) часть световой энергии поглощается веществом и расходуется на освобождение электронов от связей с атомами; при этом количество свободных электронов в веществе сильно возрастает, что приводит к увеличению электропроводности полупроводника.

В зависимости от типа и назначения, фоторезисторы выполняют с естественным воздушным (неохлаждаемые) и с жидкостным охлаждением.

Неохлаждаемые фоторезисторы по конструкции разделяются на бескорпусные и корпусные.

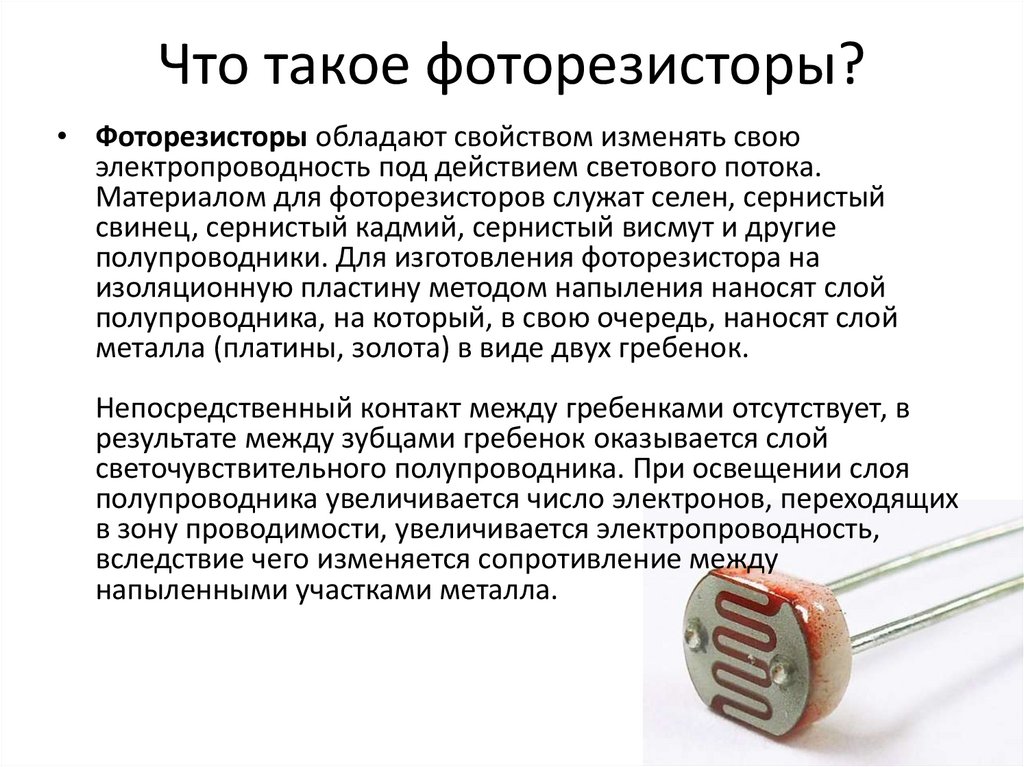

Они имеют тонкий слой светочувствительного материала (2), нанесенного на изолирующую подложку (1) путем пульверизации исходного материала из суспензии (реже – путем испарения материала в вакууме или спекания в таблетки порошкообразной массы). В качестве электродов (4) обычно применяют пленки металлов, не подвергающихся коррозии (золото, платина, серебро), наносимые испарением в вакууме. Для защиты от влияния влаги, воздуха и других внешних воздействий, чувствительные элементы фоторезисторов покрывают слоем защитного лака (3) – герметика. При этом требуется, чтобы слой лака обладал достаточной прозрачностью в той области спектра, для работы в которой предназначен фоторезистор, был влагостойким и не изменял своих свойств в пределах всего диапазона рабочих температур.

Фоторезистор имеет одинаковую проводимость в обоих направлениях, включается последовательно с управляемым им устройством и источником энергии.

Фоторезистор может реагировать не только на появление светового потока. Но и на его исчезновение, т.е. является световым реле. При отсутствии освещения или при постоянном освещении фоторезистор представляет собой активное сопротивление, и ток, протекающий по нему, пропорционален приложенному напряжению, а в случае постоянной величины приложенного напряжения величина тока пропорциональна интенсивности действующего светового потока.

Неосвещенный фоторезистор характеризуется темновым током (I_т) и темновым сопротивлением. Темновой ток очень мал и обусловлен наличием в полупроводнике небольшого числа свободных электронов, освобожденных действием тепла окружающей среды.

Фоторезисторы обладают избирательным фотоэффектом. Например в видимой части спектра наиболее чувствительны приборы с сульфидом кадмия, а с сульфидом свинца – к инфракрасным лучам (это дает возможность использовать их для наблюдения и регистрации излучений слабо нагретых тел).

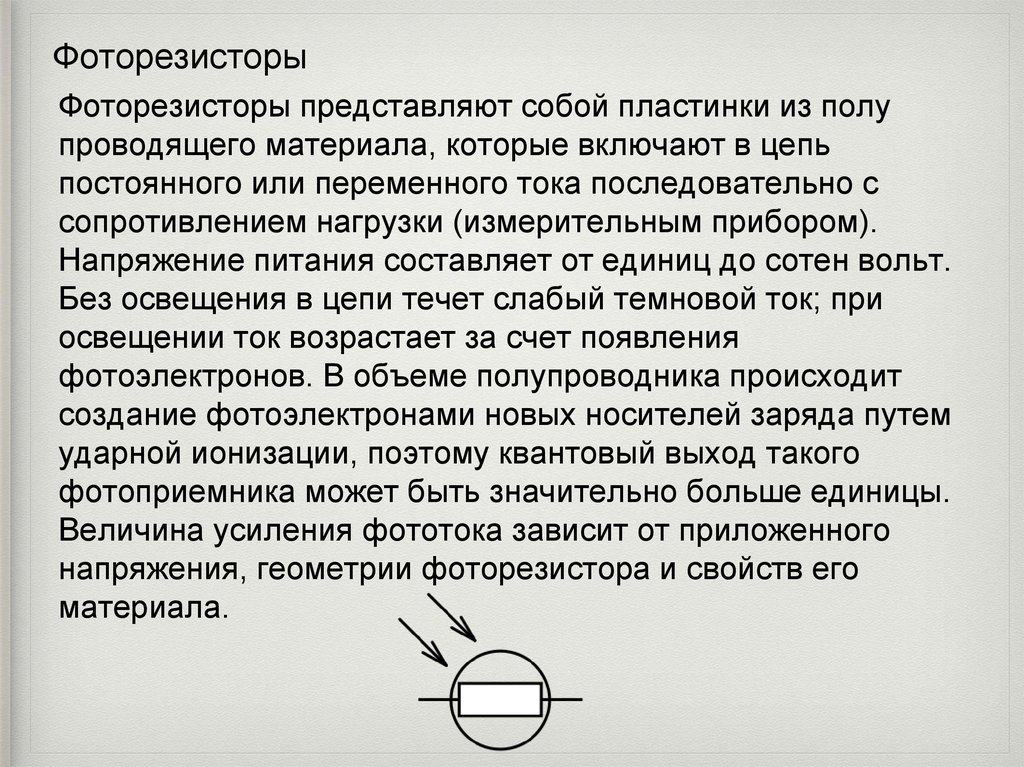

Если фоторезистор включен последовательно с источником энергии Е с резистором r_н (рис. 2), то изменения светового потока Ф сопровождаются изменением тока в цепи, т.е. фоторезистор может работать как вакуумный фотоэлемент для преобразования световой энергии в электрическую.

Литература

Зорохович А. Е., Калинин В. К. Электротехника с основами промышленной электроники. – М.: Высшая школа, 1975.
Ухин П. Н., Федосеева Е. О. Электровакуумные и полупроводниковые приборы. – М.: Искусство, 1968.

Реферат — Фоторезисторы

Р Е Ф Е Р А Т

по теме

ФОТОТИРИСТОРЫ

Минск

2008г.

Введение

В наши дни прогресс в различных областях науки и техники немыслим без приборов оптической электроники. Оптическая электроника уже давно играет ведущую роль в жизни человека. А с каждым годом ее внедрение во все сферы человеческой деятельности становится все интенсивнее. И этому есть свои причины. Устройства оптоэлектроники имеют ряд отличий от других устройств.

Можно выделить следующие их достоинства.

а) Высокая информационная емкость оптического канала, связанная с тем, что частота световых колебаний (около 1015 Гц) в 103-104 раз выше, чем в освоенном радиотехническом диапазоне. Малое значение длины волны световых колебаний обеспечивает высокую достижимую плотность записи информации в оптических запоминающих устройствах (до 108 бит/см2).

б) Острая направленность светового излучения, обусловленная тем, что угловая расходимость луча пропорциональна длине волны и может быть меньше одной минуты. Это позволяет концентрированно и с малыми потерями передавать электромагнитную энергию в заданную область пространства. В малогабаритных электронных устройствах лазерный луч может быть направлен на фоточувствительные площадки микронных размеров.

в) Возможность двойной – временной и пространственной модуляции светового луча. Минимальная элементарная площадка в плоскости, перпендикулярной направлению распространения. Это позволяет производить параллельную обработку информацию, что очень важно при создании высокопроизводительных комплексов.

г) Так как источник и приемник в оптоэлектронике не связаны друг с другом электрически, а связь между ними осуществляется только посредством светового луча (электрически нейтральных фотонов), они не влияют друг на друга. И поэтому в оптоэлектронном приборе поток информации передается лишь в одном направлении – от источника к приемнику. Каналы, по которым распространяется оптическое излучение, не воздействуют друг на друга и практически не чувствительны к электромагнитным помехам (отсюда и высокая помехозащищенность).

д) возможность непосредственного оперирования со зрительно воспринимаемыми образами: фотосчитывание, визуализация (например, на жидких кристаллах).

Любое оптоэлектронное устройство содержит фотоприемный блок.

Фотоприемник предназначен для преобразования светового излучения в электрические сигналы. В качестве фотоприемников могут быть использованы:

фоторезисторы,
фотодиоды,
фототранзисторы,
фототиристоры,
фотоумножители и другие элементы.

Рис. 1. Обозначения, конструкции и характеристики полупроводниковых фотоприемников

Фототиристор

В основе принципа действия фототиристора лежит явление генерации носителей заряда в полупроводнике, точнее» в р-п переходе II находящемся под воздействием светового потока. Для управления фототиристором в иго корпусе предусмотрено окно для пропускания светового потока. Существенным преимуществом фототиристоров перед тиристорами, управляемыми электрическим сигналом, является отсутствие гальванической связи между силовыми приборами и системой их управления.

Фототиристор — оптоэлектронный прибор, имеющий структуру, схожую со структурой обычного тиристора и отличается от последнего тем, что включается не напряжением, а светом, освещающим затвор. При освещении фототиристора в полупроводнике генерируются носители заряда обоих знаков (электроны и дырки), что приводит к увеличению тока через тиристор на величину фототока.

Фототиристор имеет четырехслойную р-n-р-n-структуру, которую, как и в обычном тиристоре, можно представить в виде комбинации двух транзисторов, имеющих положительную обратную связь по току. Переход фототиристора под действием светового управляющего сигнала из закрытого состояния в открытое осуществляется при достижении уровня тока срабатывания I

ср скачком после преодоления определенного потенциального барьера (см.

, концентрация электронов возрастает, вызывая лавинообразное умножение носителей заряда с последующим включением фототиристора. Максимум спектральной чувствительности лежит в диапазоне 0,9-1,1 мкм

Основное достоинство фототиристоров — способность переключать значительные токи и напряжения слабыми световыми сигналами — используется в устройствах «силовой» оптоэлектроники, таких, как системы управления исполнительными механизмами, выпрямителями и преобразователями.

Этот прибор применяется в управляемых светом выпрямителях и наиболее эффективен в управлении сильными токами при высоких напряжениях. Скорость отклика на свет — менее 1 мкс.

Фототиристоры обычно изготавливают из кремния, и спектральная характеристика у них такая же как и у других кремниевых светочуствительных элементов.

Как и фототранзисторы, фототиристоры часто применяются совместно с подобранными по характеристикам излучателями, в виде оптопар.

Тиристорные оптопары

В отличие от транзисторных тиристорные оптопары позволяют усиливать информационный сигнал не только по току, но и по мощности, поскольку приспособлены для работы при напряжениях на входе и выходе, отличающихся на порядки — как, например, в случае, иллюстрируемом на рис. 2 :

Рис. 2. Тиристорные оптопары в схеме управления двигателем

Представить параметры тиристорных оптопар малой и средней мощности можно на примере характеристик оптопары АОУ115Д (предельные электрические параметры при T_окр = +25°С):

Входной постоянный ток, мА	30
Входной импульсный ток (при длительности импульса 1 мс и скважности 10), мА	60
Входное обратное напряжение, В	2
Выходной постоянный ток, мА	100
Выходное постоянное прямое напряжение на фототиристоре в закрытом состоянии, В	400
Напряжение на изоляции, В	1500
Диапазон рабочей температуры окружающей среды, °С	-45. ..+55

Из приведенных данных видно, что коэффициент передачи по мощности составляет (400 В×0,1 А/2 В×0,03 А)×100% = 66667%, что существенно выше возможностей других видов оптопар. Кроме того, включенное состояние фототиристора сохраняется и при прекращении излучения входного диода. Следовательно, управляющий сигнал может подаваться только на момент отпирания фототиристора, что экономично, дополнительно повышает коэффициент передачи по мощности и может быть полезно при многоканальном управлении.

Пары оптоэлектронных элементов «источник — приемник» не в виде отдельной микросхемы, а как составная часть более сложного типового прибора используются, например, в преобразователях линейных и угловых перемещений.

ЛИТЕРАТУРА

Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник.
Быстров Ю.А., Гапунов А.П., Персианов Г.М. Оптоэлектронные устройства в радиолюбительской практике: Справочное издание.
