Что такое фоторезисторы серии GL55 и как они работают

Фоторезисторы серии GL55 представляют собой светочувствительные полупроводниковые компоненты, электрическое сопротивление которых изменяется в зависимости от интенсивности падающего на них света. Принцип их работы основан на явлении внутреннего фотоэффекта.

При попадании света на поверхность фоторезистора GL55 происходит следующее:

Фотоны света передают энергию электронам в полупроводниковом материале
Электроны переходят из валентной зоны в зону проводимости
Образуются свободные носители заряда — электронно-дырочные пары
Увеличивается количество свободных носителей заряда
Уменьшается электрическое сопротивление фоторезистора

Таким образом, чем больше света падает на фоторезистор GL55, тем ниже становится его сопротивление. А в темноте сопротивление достигает максимального значения.

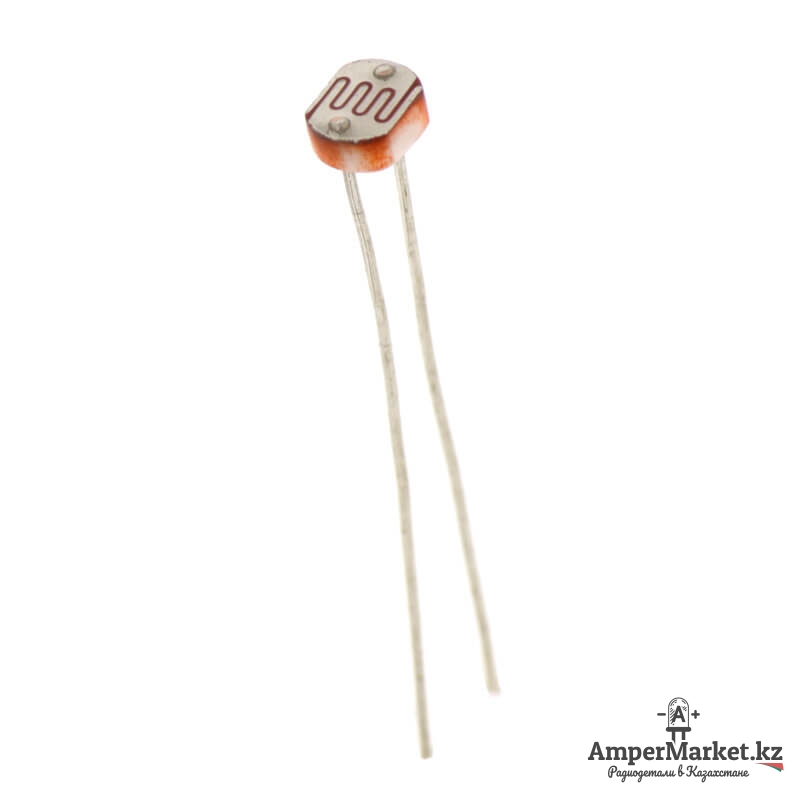

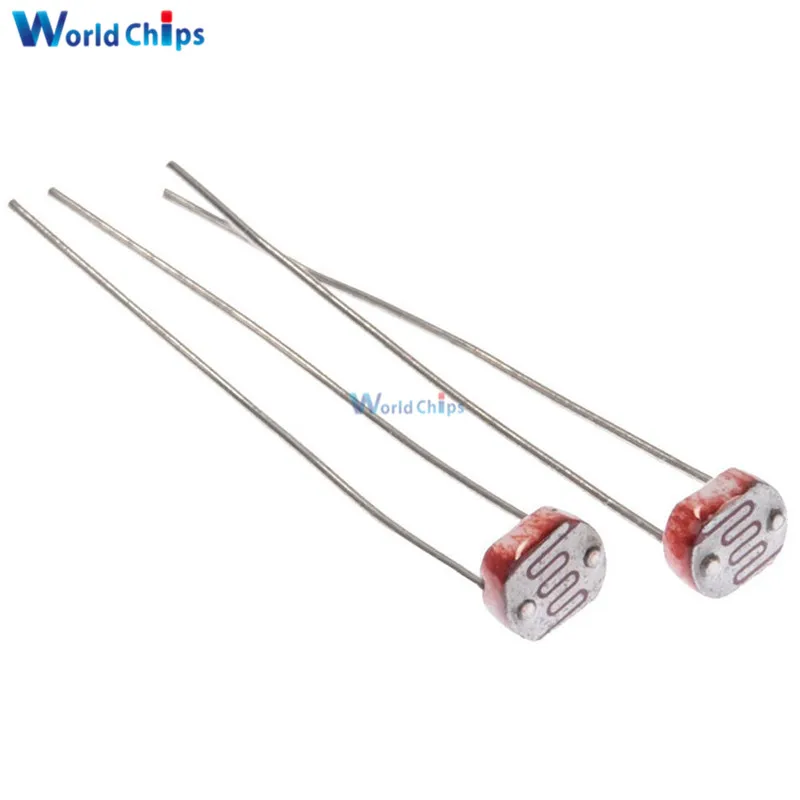

Основные параметры и характеристики фоторезисторов GL55

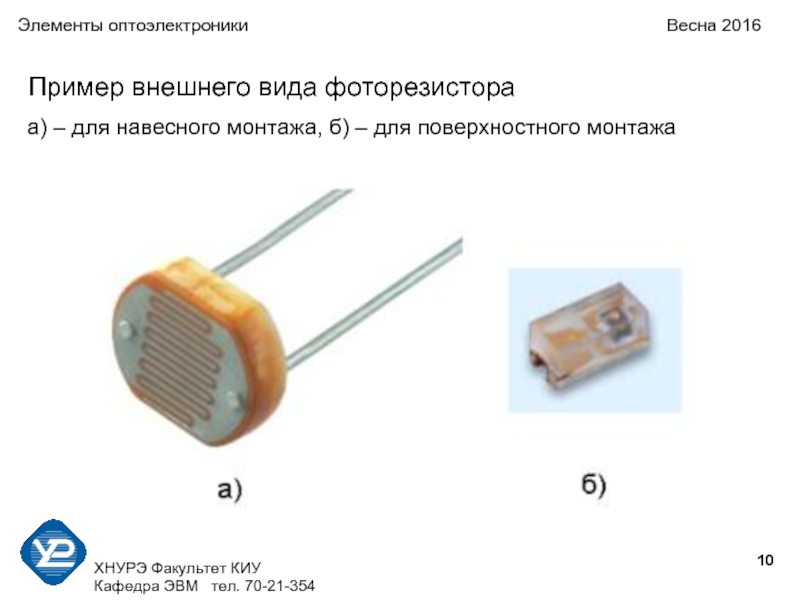

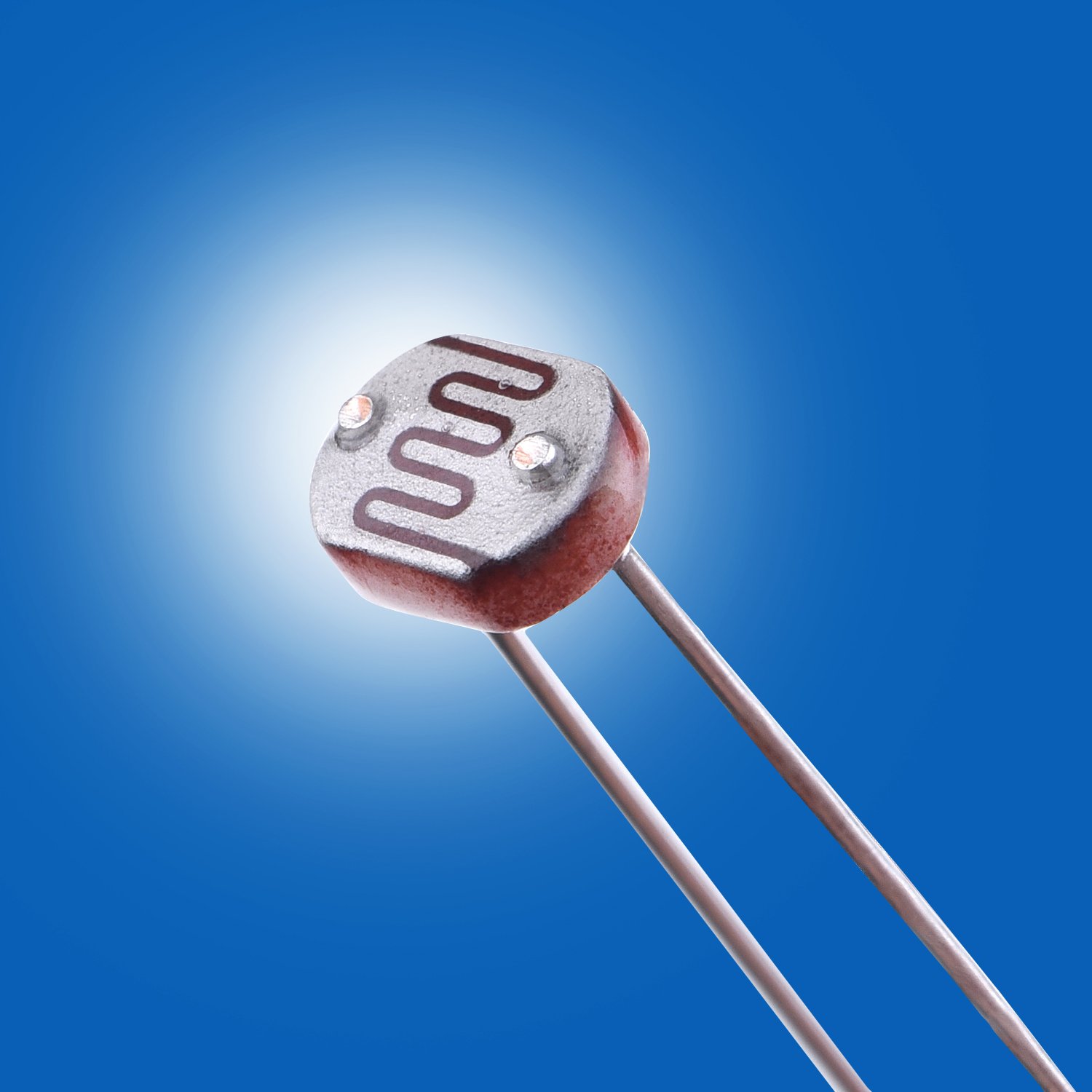

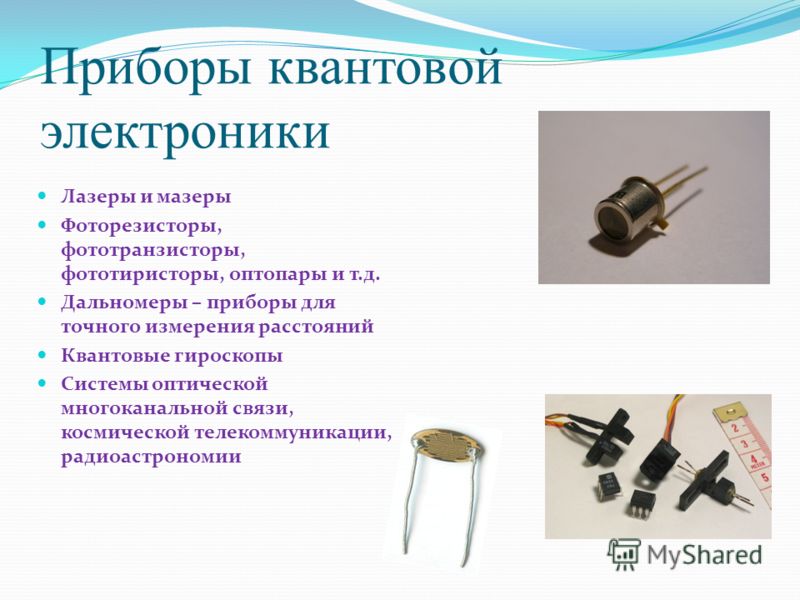

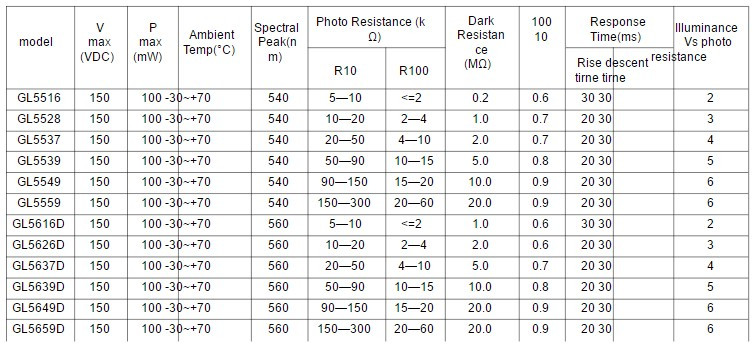

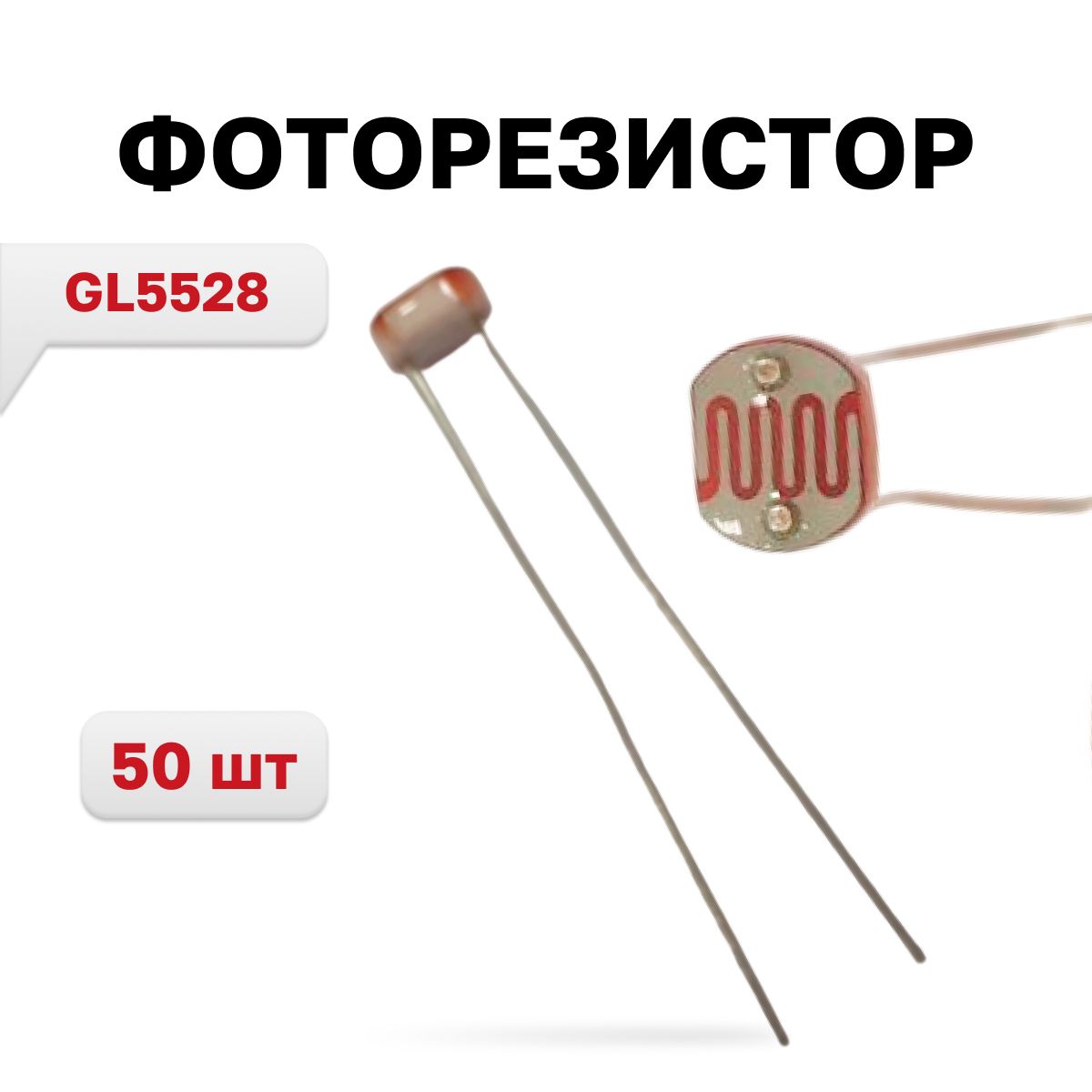

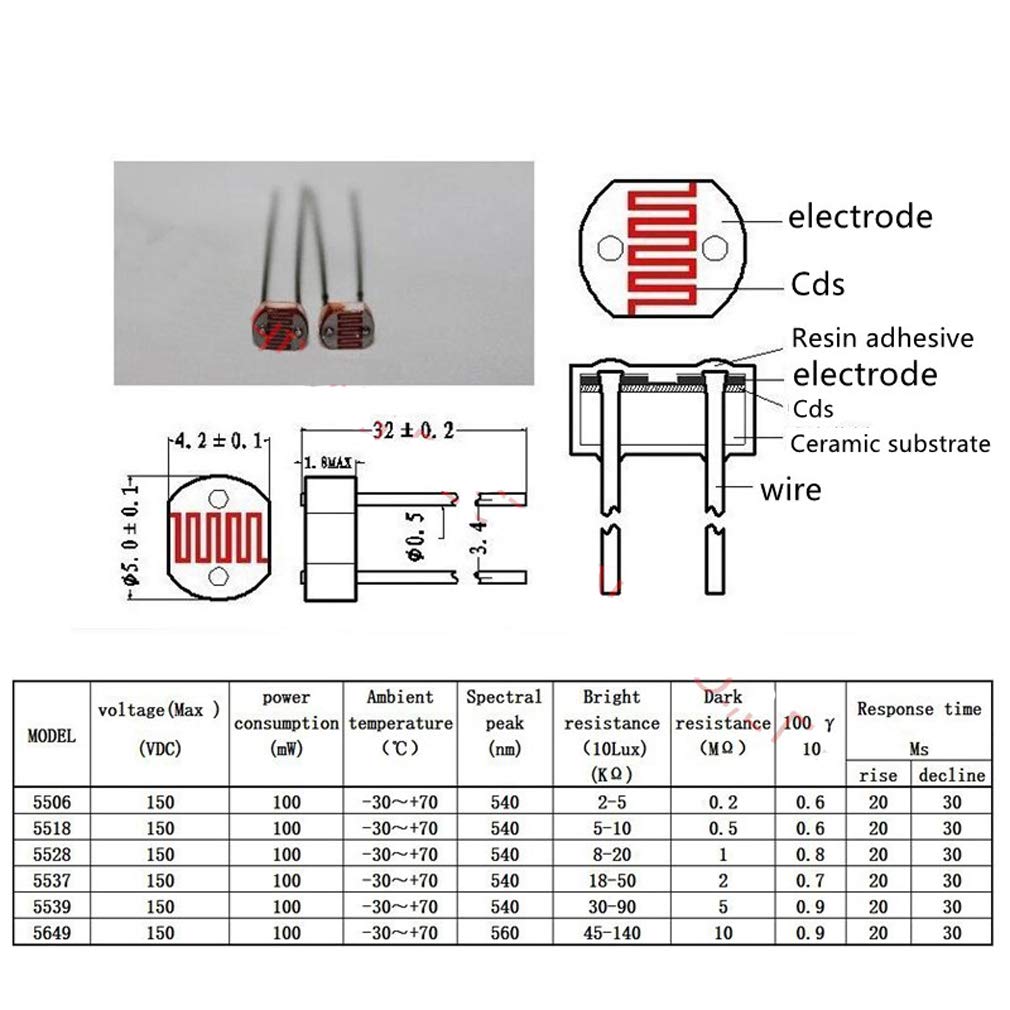

Фоторезисторы серии GL55 обладают следующими ключевыми параметрами:

Темновое сопротивление: 0.5-2 МОм
Световое сопротивление (при 10 лк): 5-20 кОм
Максимальное напряжение: 150 В
Максимальная рассеиваемая мощность: 100 мВт
Время отклика: 20-30 мс
Спектральная чувствительность: 540 нм (зеленый свет)
Рабочая температура: -30…+70°C

Ключевой характеристикой является зависимость сопротивления от освещенности. Для GL55 эта зависимость нелинейная и может быть аппроксимирована степенной функцией:

R = A * E^(-α)

где R — сопротивление, E — освещенность, A и α — константы.

Области применения фоторезисторов GL55 в электронике

Благодаря своим свойствам, фоторезисторы GL55 широко используются в различных электронных устройствах и системах:

Датчики освещенности в бытовой технике
Системы автоматического включения освещения
Экспонометры и фотометры
Охранные системы и датчики движения
Регуляторы яркости в дисплеях
Оптические переключатели
Системы сортировки по цвету

Фоторезисторы GL55 часто применяют в качестве простых и недорогих датчиков света в Arduino проектах и других любительских разработках.

Преимущества и недостатки фоторезисторов GL55

Фоторезисторы серии GL55 обладают рядом достоинств и ограничений:

Преимущества:

Простота конструкции и применения
Низкая стоимость
Широкий диапазон измерения освещенности
Отсутствие поляризации (работают при любой полярности)
Высокая чувствительность в видимом диапазоне

Недостатки:

Нелинейная характеристика
Зависимость от температуры
Относительно большое время отклика
Эффект памяти (остаточная проводимость)
Старение и деградация параметров со временем

При выборе фоторезистора GL55 для конкретного применения необходимо учитывать эти особенности.

Как правильно подключать и использовать фоторезисторы GL55

Для корректной работы с фоторезисторами GL55 следует придерживаться некоторых правил:

Подключать фоторезистор в делитель напряжения с постоянным резистором
Выбирать напряжение питания не более 150 В
Ограничивать ток через фоторезистор на уровне 1-2 мА
Защищать от попадания прямых солнечных лучей
Учитывать нелинейность при обработке сигнала
Калибровать для повышения точности измерений
Использовать экранирование от электромагнитных помех

При соблюдении этих рекомендаций можно добиться стабильной и надежной работы фоторезисторов GL55 в различных приложениях.

Сравнение фоторезисторов GL55 с другими типами фотодетекторов

Как выбрать оптимальный фотодетектор для конкретной задачи? Сравним фоторезисторы GL55 с другими распространенными типами:

Параметр	Фоторезистор GL55	Фотодиод	Фототранзистор
Чувствительность	Средняя	Высокая	Очень высокая
Быстродействие	Низкое	Высокое	Среднее
Линейность	Нелинейный	Линейный	Нелинейный
Стоимость	Низкая	Средняя	Средняя

Фоторезисторы GL55 оптимальны для простых применений, где не требуется высокое быстродействие. Для прецизионных измерений лучше использовать фотодиоды, а для задач с большим усилением сигнала — фототранзисторы.

Перспективы развития и альтернативы фоторезисторам GL55

Несмотря на широкое распространение, фоторезисторы GL55 постепенно вытесняются более современными решениями:

Фотодиоды на основе кремния с улучшенными характеристиками
Интегральные датчики освещенности с цифровым выходом
Многоэлементные фотоприемники для анализа спектра
Фотодетекторы на основе органических материалов

Однако в ближайшие годы фоторезисторы GL55 сохранят свою нишу в бытовой электронике и любительских проектах благодаря простоте и низкой стоимости.

Ключевые направления совершенствования фоторезисторов:

Улучшение линейности характеристик
Повышение температурной стабильности

Уменьшение времени отклика
Расширение спектрального диапазона

Эти улучшения позволят фоторезисторам GL55 оставаться востребованными компонентами в обозримом будущем.

Справочник Приемники излучения полупроводниковые фотоэлектрические / Фоторезисторы

Серии
Приборы фоточувствительные
Приемники излучения полупроводниковые фотоэлектрические / Фоторезисторы

	Наименование	Технические условия	Категория качества	Производитель	Описание	Гарантийный срок эксплуатации	Количество компонентов в данной серии	Область спектральной чувствительности /длина волны максимума спектральной чувствительности/, мкм	Число фоточувствительных элементов, шт	Геометрические размеры фоточувствительного элемента /диаметр/, мм	Удельная обнаружительная способность, не менее, Вт[-1]Гц[1/2]см	Вольтовая чувствительность, не менее, В/Вт

Параметр

E-mail адрес, указанный при регистрации:

На введенный Вами электронный адрес будет отправлена ссылка для восстановления пароля.

Перейдя по ней измените свой пароль на новый. Ссылка будет действительна в течении двух часов.

фоторезистор : Фоторезисторы | ElWiki

Фоторезисторы это дискретные светочувствительные резисторы, принцип деяния каких основан на явлении фотопроводимости, т. е. на изменении проводимости полупроводникового материала под деянием светового излучения. При воздействии на полупроводник электромагнитного излучения светового диапазона доля электронов материала приобретает энергию, достаточную для разрыва их связи с атомами. Это явление генерации незанятых носителей заряда обусловливает увеличение проводимости полупроводника. взвинченные излучением электроны чрез кое-какое пора опять теряют излишек энергии и возвращаются в валентную зону. Среднее пора пребывания электрона в роли незанятого носителя заряда кличут временем жизни, а процесс его возвращения на валентный степень рекомбинацией. При непрерывном воздействии излучения в материале устанавливается динамическое равновесие, при коем число генерируемых незанятых электронов равновелико числу рекомбинирующих.

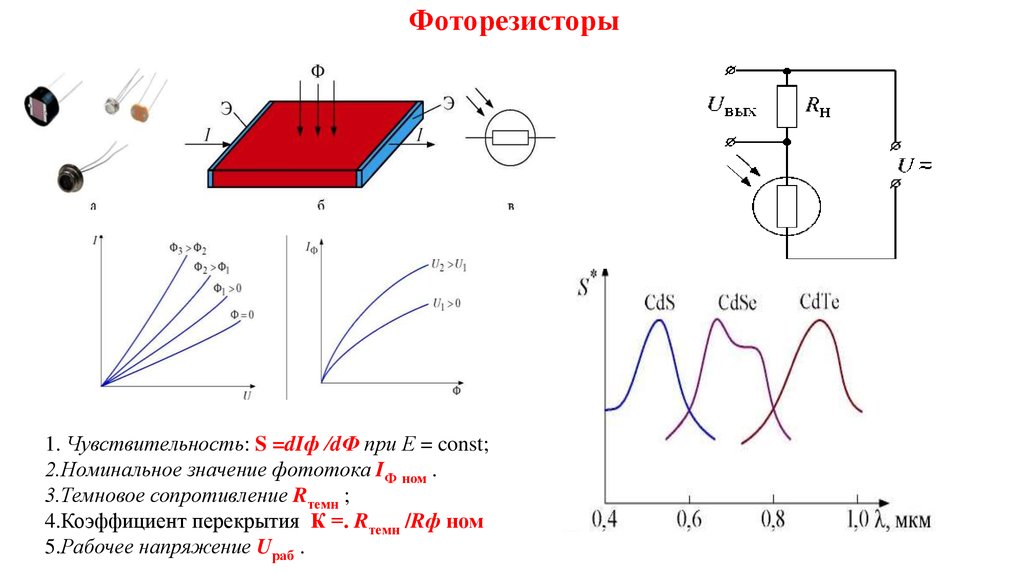

Фоторезисторы могут быть слезливы к электромагнитному излучению в размашистом интервале длины волны (от ультрафиолетового до инфракрасного) . Для изготовления серийных фоторезисторов в нынешнее пора используют перным образом два субъекта материалов: сернистый кадмий и селенистый кадмий. Для изготовления фоторезисторов ФСА применяют сернистый свинец. Основные характеристики фоторезисторов спектральная, люкс-амперная, вольт-амперная. Спектральная характеристика отображает чувствительность фоторезистора при деянии на него излучения обусловленной длины волны. Чувствительность зависит от свойств материала светочувствительного элемента. Сернисто-кадмиевые фоторезисторы владеют длинную чувствительность в видаемой области спектра, селенисто-кад-миевые в красной и ближней инфракрасной зонах, сернисто-свинцовые в инфракрасной области спектра. Люкс-амперная характеристика фоторезисторов демонстрирует подвластность светового тока, протекающего чрез фоторезистор, от освещенности.

Полупроводниковые фоторезисторы владеют обыкновенно нелинейные люкс-амперные характеристики. Вольт-амперная характеристика фоторезисторов линейна в размашистом интервале усилия. Линейность нарушается всего при малых значениях усилия. подвластность светового тока фоторезистора от изменения облегающей температуры определяется температурным коэффициентом светового тока, какой выражается формулой. заданный интервал облегающей температуры. окр. ср. = +20`С, вечном усилии, равновеликом U , и исчерпывающем затемнении фоторезистора, а световой при освещенности 200a20 лк. смысл 1СВ снимают после воздействия света в течение 15 с, а I, после цитаты фоторезистора затемненным в течение 30 с. Светочувствительный элемент фоторезисторов обыкновенно помещают в пластмассовый или металлический корпус. Фоторезисторы ФСА-1а, ФСК-7а, ФСК-7б, ФСК-1а, ФСД-1 а бескорпусные, светочувствительный элемент у них защищен от воздействия внешней сферы сквозистой пластмассовой пленкой.

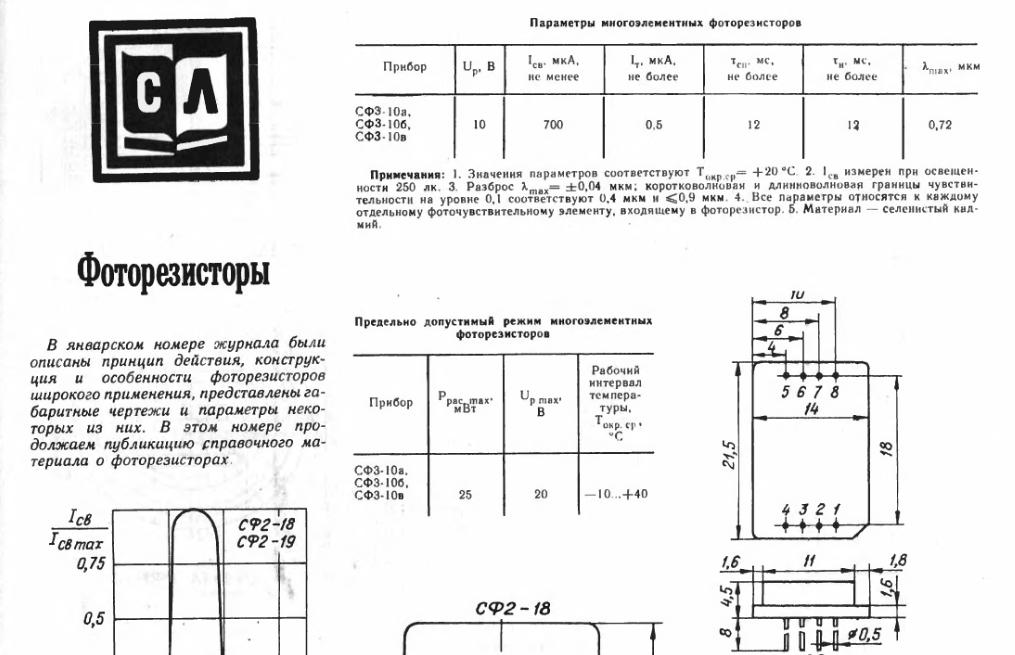

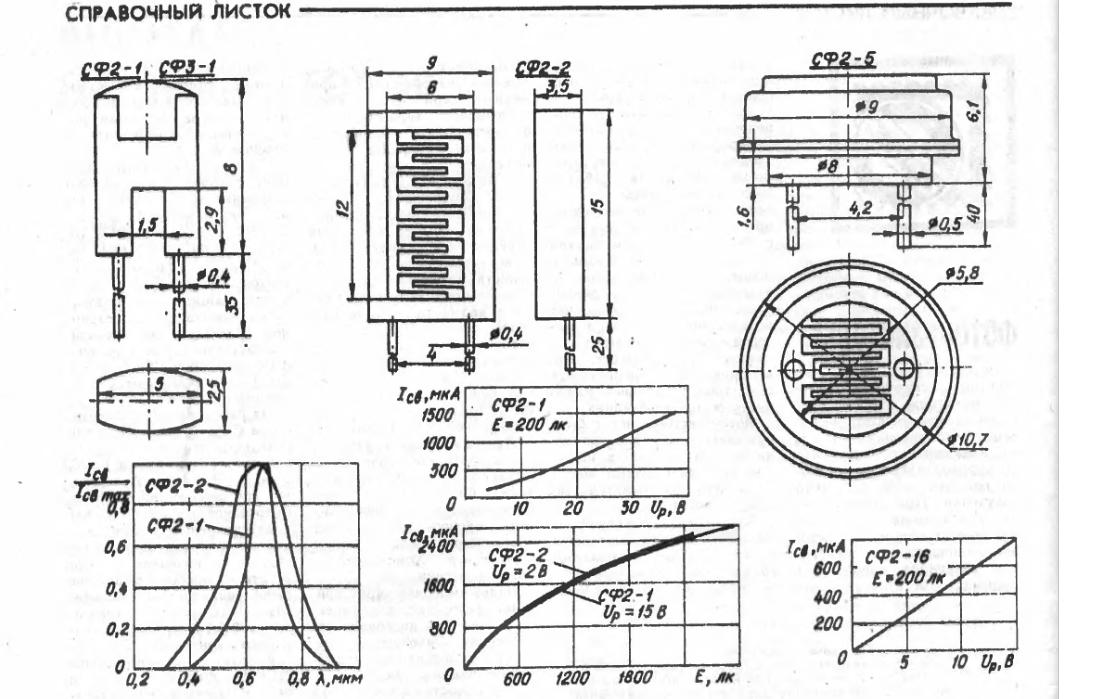

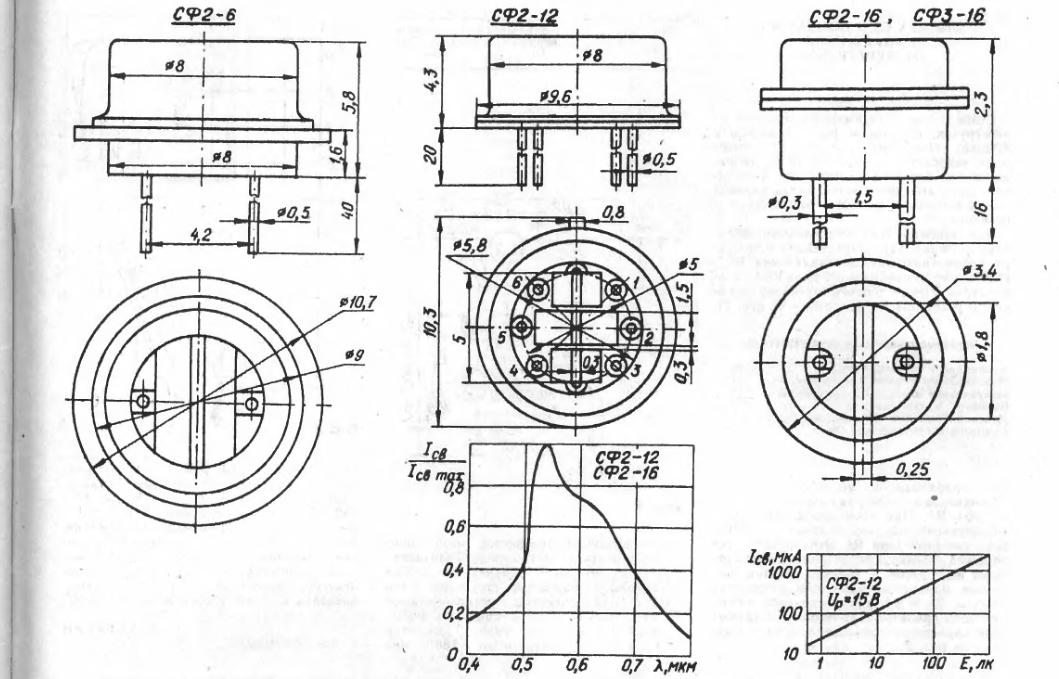

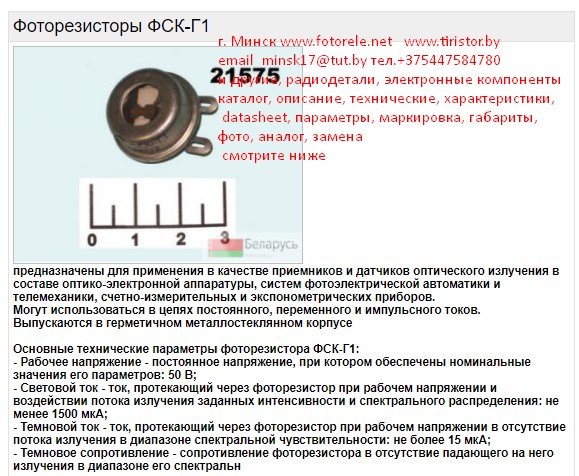

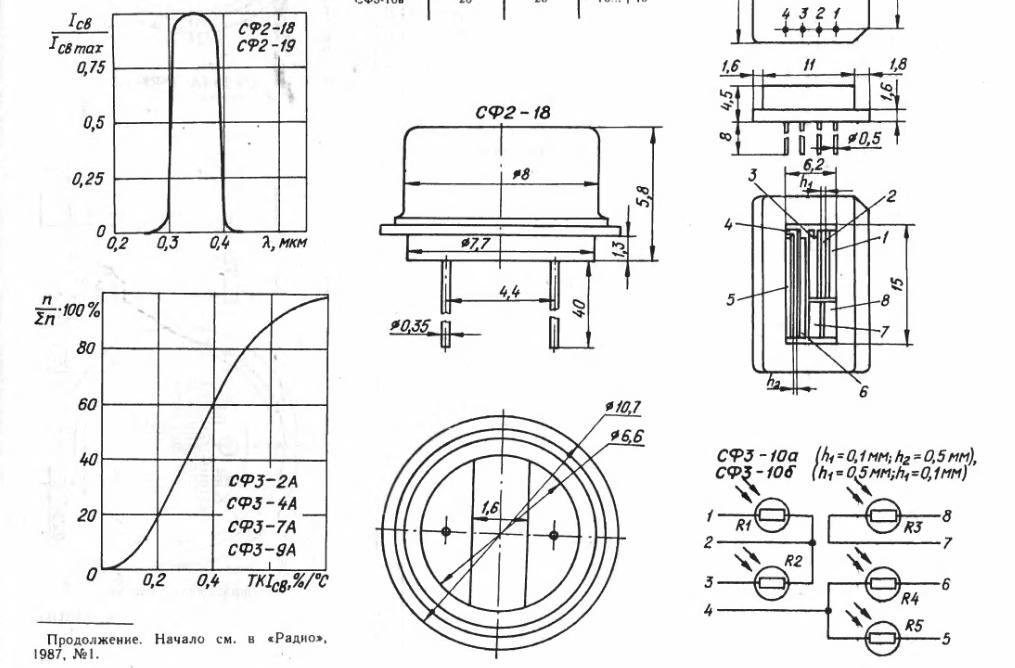

Светочувствительный элемент фоторезисторов ФСК-1а и ФСД-1а приклеивают к стеклянной подложке. На работнике поле фоторезистора СФ2-12 размещены три розных фоторезистора, соединенных с выводами 1 и 6, 2 и 5, 3 и 4 соответственно. На рабочей поверхности фоторезисторов серии ФСК-7 предусмотрены три вывода два от гробов и один-одинехонек от средины, что позволяет использовать эти приборы в качестве дифференциальных элементов. Подключают фоторезисторы ФСК-7 с поддержкой при-жимиых контактов. Корпус фоторезисторов ФСК-1, ФСК-2, ФСК-6. ФСА-6 рассчитан на установку в типовую октальную ламповую панель, ФСД-1 в типовую семиштырьковую. Для эксплуатации при повышенной влажности и в обстоятельствах тропического климата выкидывают фоторезисторы герметичной конструкции ФСА-П, ФСК-П, ФСД-П, ФСА-Г2, ФСК-Г2. ФСК-Г7. Эти фоторезисторы выделяются здоровенный надежностью и стабильностью параметров. Полупроводниковые фоторезисторы предначертаны для работы в цепях беспрестанного и переменного токов радиоэлектронной аппаратуры.
