Разновидности диодов: характеристики, принцип работы и применение

Какие бывают виды диодов. Как устроены и работают основные типы диодов. Для чего используются различные диоды в электронике. Какие у диодов есть преимущества и недостатки.

Что такое диод и как он работает

Диод — это полупроводниковый прибор с двумя электродами (анодом и катодом), который пропускает электрический ток только в одном направлении. Основной принцип работы диода заключается в односторонней проводимости p-n-перехода:

• При прямом включении (анод «+», катод «-«) p-n-переход открыт и имеет малое сопротивление, ток свободно проходит через диод
• При обратном включении (анод «-«, катод «+») p-n-переход закрыт и имеет высокое сопротивление, ток практически не проходит

Благодаря этому свойству диоды используются для выпрямления переменного тока, защиты от обратного тока, стабилизации напряжения и других целей в электронных схемах.

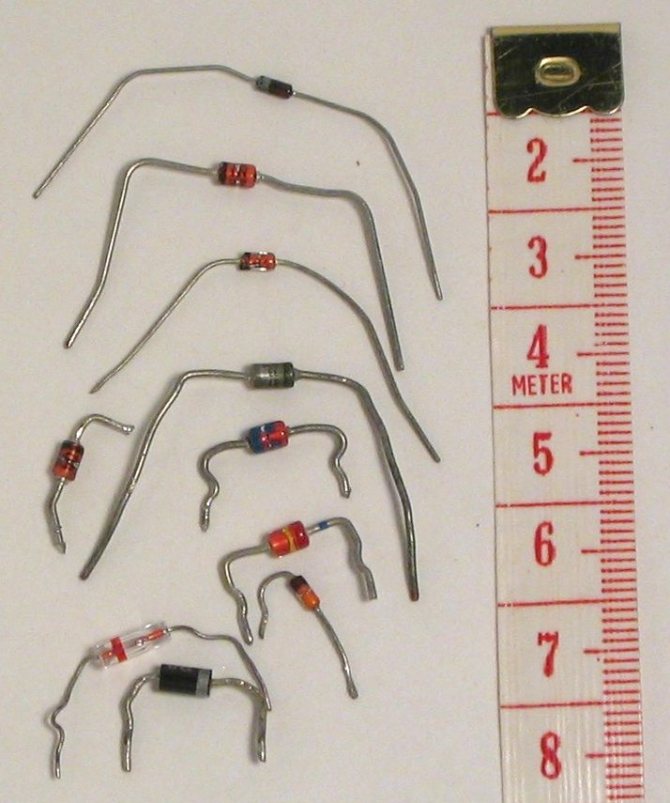

Основные виды диодов

Существует множество разновидностей диодов, различающихся по конструкции, характеристикам и назначению. Рассмотрим основные типы:

Выпрямительные диоды

Выпрямительные диоды предназначены для преобразования переменного тока в постоянный. Их основные характеристики:

• Высокий допустимый прямой ток (до сотен ампер)
• Высокое обратное напряжение (до нескольких киловольт)
• Низкое прямое падение напряжения
• Высокая скорость переключения

Применяются в выпрямителях, инверторах, источниках питания, зарядных устройствах.

Стабилитроны

Стабилитроны (диоды Зенера) используются для стабилизации напряжения. Их особенности:

• Работают в режиме обратного пробоя
• Поддерживают постоянное напряжение на выходе при изменении входного напряжения или тока нагрузки
• Имеют резкий излом вольт-амперной характеристики

Применяются в стабилизаторах напряжения, ограничителях напряжения, эталонных источниках напряжения.

Светодиоды

Светодиоды излучают свет при прохождении через них электрического тока. Их характеристики:

• Преобразуют электрическую энергию в световую
• Имеют высокий КПД и низкое энергопотребление
• Долгий срок службы
• Различные цвета свечения

Используются в освещении, индикации, подсветке дисплеев, оптоволоконной связи.

Специальные типы диодов

Помимо базовых видов существуют специализированные диоды для особых применений:

Варикапы

Варикапы (варакторы) — это диоды переменной емкости. Их особенности:

• Емкость p-n-перехода изменяется в зависимости от приложенного обратного напряжения
• Используются как управляемые напряжением конденсаторы
• Применяются в схемах автоподстройки частоты, модуляторах

Туннельные диоды

Туннельные диоды обладают участком отрицательного сопротивления на вольт-амперной характеристике. Их свойства:

• Способны работать на сверхвысоких частотах (до сотен ГГц)
• Имеют очень малое время переключения
• Применяются в СВЧ-генераторах, усилителях, преобразователях частоты

Лавинные диоды

Лавинные диоды работают в режиме лавинного пробоя. Их характеристики:

• Очень быстрое переключение (единицы наносекунд)
• Генерация коротких импульсов большой мощности
• Используются в импульсных генераторах, радиолокации

Преимущества и недостатки диодов

Диоды обладают рядом достоинств и ограничений:

Преимущества диодов:

• Простота конструкции и низкая стоимость
• Высокая надежность и долговечность
• Малые габариты и вес
• Отсутствие необходимости в накале (в отличие от ламп)
• Высокий КПД

Недостатки диодов:

• Чувствительность к перегреву и перенапряжениям
• Нелинейность характеристик
• Наличие паразитных емкостей и индуктивностей
• Зависимость параметров от температуры

Несмотря на некоторые ограничения, диоды остаются незаменимыми элементами современной электроники благодаря своим уникальным свойствам.

Применение диодов в электронных схемах

Диоды нашли широкое применение в различных областях электроники и радиотехники:

Выпрямление переменного тока

Это одно из основных применений диодов. Выпрямительные диоды используются для преобразования переменного тока в постоянный в:

• Блоках питания электронных устройств
• Зарядных устройствах
• Сварочных аппаратах
• Системах электроснабжения

Защита от обратного тока

Диоды применяются для защиты чувствительных элементов схемы от обратного тока в:

• Цепях питания микросхем
• Реле и электромагнитных клапанах
• Автомобильной электронике

Стабилизация напряжения

Стабилитроны используются для поддержания постоянного напряжения в:

• Стабилизаторах напряжения
• Источниках опорного напряжения
• Ограничителях напряжения

Детектирование сигналов

Диоды применяются для выделения огибающей высокочастотного сигнала в:

• Радиоприемниках
• Амплитудных детекторах
• Демодуляторах

Генерация и преобразование сигналов

Специальные типы диодов используются для генерации и преобразования сигналов в:

• СВЧ-генераторах (туннельные диоды)
• Умножителях частоты (варикапы)
• Параметрических усилителях

Как выбрать подходящий диод

При выборе диода для конкретного применения следует учитывать ряд параметров:

Основные характеристики для выбора диода:

• Максимальный прямой ток
• Максимальное обратное напряжение
• Прямое падение напряжения
• Обратный ток утечки
• Быстродействие (время восстановления)
• Допустимая рассеиваемая мощность
• Температурный диапазон работы

Выбор конкретного типа диода зависит от требований схемы и условий эксплуатации. Важно учитывать запас по току и напряжению, чтобы обеспечить надежную работу устройства.

Заключение

Диоды являются одними из самых распространенных и важных компонентов в электронике. Благодаря своей простоте, надежности и уникальным свойствам они находят применение практически во всех областях современной техники. Понимание принципов работы и особенностей различных типов диодов позволяет эффективно использовать их возможности при разработке электронных устройств.
