Что представляет собой транзистор FQPF13N50C. Какие у него основные характеристики. Для каких применений он подходит. Какие преимущества дает использование FQPF13N50C в схемах.
Обзор транзистора FQPF13N50C

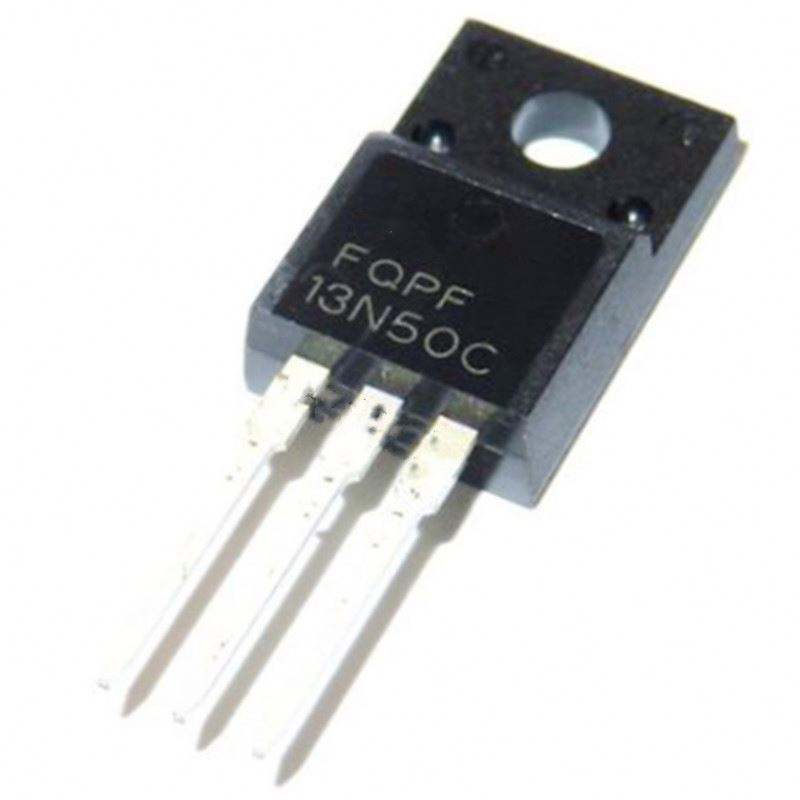

FQPF13N50C — это мощный N-канальный MOSFET-транзистор, разработанный компанией ON Semiconductor (ранее Fairchild Semiconductor). Он относится к семейству улучшенных QFET транзисторов серии C.
Основные характеристики FQPF13N50C:
- Максимальное напряжение сток-исток: 500 В
- Максимальный постоянный ток стока: 13 А
- Сопротивление канала в открытом состоянии: 0.48 Ом (при VGS = 10 В)
- Корпус: TO-220F
Этот транзистор специально разработан для применения в высокоэффективных импульсных источниках питания, схемах коррекции коэффициента мощности, электронных балластах и других подобных устройствах.
Ключевые особенности FQPF13N50C
FQPF13N50C обладает рядом важных преимуществ:
- Низкое сопротивление канала в открытом состоянии (RDS(on))
- Малый заряд затвора (типовое значение 43 нКл)
- Низкая емкость обратной передачи Crss (типовое значение 20 пФ)
- Быстрое переключение
- 100% тестирование на лавинный пробой
- Улучшенная устойчивость к быстрому изменению напряжения dv/dt
Эти характеристики делают FQPF13N50C отличным выбором для высокочастотных и высокоэффективных применений.
Области применения FQPF13N50C
Благодаря своим характеристикам, FQPF13N50C хорошо подходит для следующих применений:
- Импульсные источники питания
- Схемы активной коррекции коэффициента мощности (PFC)
- Электронные балласты для ламп
- Инверторы
- Зарядные устройства для аккумуляторов
- Промышленные системы управления двигателями
Во всех этих применениях FQPF13N50C обеспечивает высокую эффективность и надежность работы.
Преимущества использования FQPF13N50C
Применение FQPF13N50C в схемах дает ряд важных преимуществ:- Повышение КПД: низкое RDS(on) снижает потери на проводимость.
- Улучшение тепловых характеристик: меньшие потери означают меньший нагрев.
- Увеличение рабочей частоты: быстрое переключение позволяет работать на высоких частотах.
- Упрощение схемы управления затвором: малый заряд затвора упрощает драйверы.
- Повышение надежности: устойчивость к лавинному пробою и dv/dt повышает надежность.
Все это в совокупности позволяет создавать более эффективные и компактные устройства.
Сравнение FQPF13N50C с аналогами
Как FQPF13N50C соотносится с другими MOSFET-транзисторами в своем классе? Давайте сравним его с некоторыми аналогами:
| Параметр | FQPF13N50C | SPA12N50C3 | IPA50R520CP |
|---|---|---|---|
| VDSS | 500 В | 500 В | 550 В |
| ID (25°C) | 13 А | 12 А | 11.2 А |
| RDS(on) max | 0.48 Ом | 0.54 Ом | 0.52 Ом |
Как видно, FQPF13N50C имеет преимущество в токе стока и сопротивлении открытого канала, что делает его более эффективным в большинстве применений.
Особенности конструкции FQPF13N50C
FQPF13N50C производится с использованием запатентованной планарной полосковой DMOS-технологии. Каковы ее особенности?
- Оптимизированная структура ячеек для минимизации RDS(on)
- Улучшенная конструкция затвора для быстрого переключения
- Специальная защита от лавинного пробоя
- Усиленная изоляция для повышения устойчивости к dv/dt
Эта технология позволяет достичь оптимального баланса между статическими и динамическими характеристиками транзистора.
Рекомендации по применению FQPF13N50C
При использовании FQPF13N50C в схемах следует учитывать несколько важных моментов:
- Обеспечьте адекватное охлаждение, особенно при работе с большими токами.
- Используйте быстрые драйверы затвора для полной реализации потенциала быстрого переключения.
- Учитывайте паразитные индуктивности при разработке печатной платы.
- Примените схемы защиты от перенапряжений для предотвращения пробоя.
- Оптимизируйте топологию для минимизации потерь на высоких частотах.
Правильное применение этих рекомендаций позволит максимально эффективно использовать возможности FQPF13N50C.
Влияние FQPF13N50C на эффективность источников питания
Рассмотрим, как применение FQPF13N50C может повлиять на эффективность импульсного источника питания:
- Снижение потерь на проводимость благодаря низкому RDS(on)
- Уменьшение потерь на переключение за счет быстрого переключения
- Снижение нагрева, что упрощает систему охлаждения
В результате, использование FQPF13N50C может повысить общую эффективность источника питания на 2-5% по сравнению с применением менее оптимизированных транзисторов.
Заключение
FQPF13N50C представляет собой высокоэффективный MOSFET-транзистор, оптимизированный для применения в современных импульсных источниках питания и подобных устройствах. Его ключевые преимущества — низкое сопротивление открытого канала, быстрое переключение и высокая надежность — делают его отличным выбором для разработчиков, стремящихся создать эффективные и компактные устройства.
При правильном применении FQPF13N50C позволяет значительно повысить эффективность преобразования энергии, что особенно важно в контексте современных требований к энергосбережению и миниатюризации электронных устройств.
FQPF13N50C — РАДИОМАГ РКС КОМПОНЕНТЫ
Продукція > Різні комплектуючі > Різні комплектуючі 3 > FQPF13N50C
Код товару: 130072
Виробник:
Різні комплектуючі > Різні комплектуючі 3
в наявності: 0 шт
Технічний опис FQPF13N50C
Інші пропозиції FQPF13N50C за ціною від 85.97 грн до 211.01 грн
| FQPF13N50C |
Виробник: onsemi / Fairchild MOSFET 500V N-Ch Q-FET advance C-Series |
на замовлення 533 шт термін постачання 14-21 дні (днів) |
|
|||||||||
| FQPF13N50C |
Виробник:
|
на замовлення 57000 шт термін постачання 14-28 дні (днів) |
||||||||||
| FQPF13N50C |
Виробник: ON Semiconductor
|
на замовлення 24000 шт термін постачання 14-28 дні (днів) |
||||||||||
| FQPF13N50C |
Виробник: FSC
|
на замовлення 2100 шт термін постачання 14-28 дні (днів) |
||||||||||
| FQPF13N50C |
Виробник: Fairchild Semiconductor Description: QFC 500V 480MOHM TO220F Vgs (Max): ±30V Drive Voltage (Max Rds On, Min Rds On): 10V Part Status: Active Supplier Device Package: TO-220F Vgs(th) (Max) @ Id: 4V @ 250µA Power Dissipation (Max): 48W (Tc) Rds On (Max) @ Id, Vgs: 480mOhm @ 6.  5A, 10VCurrent — Continuous Drain (Id) @ 25°C: 13A (Tc) FET Type: N-Channel Technology: MOSFET (Metal Oxide) Operating Temperature: -55°C ~ 150°C (TJ) Mounting Type: Through Hole Package / Case: TO-220-3 Full Pack Packaging: Tube Input Capacitance (Ciss) (Max) @ Vds: 2055 pF @ 25 V Gate Charge (Qg) (Max) @ Vgs: 56 nC @ 10 V Drain to Source Voltage (Vdss): 500 V |
на замовлення 17000 шт термін постачання 21-31 дні (днів) |
|
01 грнЗ цим товаром купують
| AP73T03GH Код товару: 186434 |
Транзистори > Польові N-канальні
| U1620G (TO-220) Код товару: 175457 |
Діоди, діодні мости, стабілітрони > Діоди супершвидкі
Корпус: TO-220
Vrr, V: 200 V
Iav, A: 8
Примітка: Конструкція: два діода в одному корпусі, загальний катод, струм 8 A
50 шт — склад Київ
11 шт — РАДІОМАГ-Київ
1 шт — РАДІОМАГ-Дніпро
|
5 грн| 270uF 400V EHP 30x45mm (EHP271M2GBB-Hitano) (електролітичний конденсатор) Код товару: 154034 |
Виробник: Hitano
Конденсатори > Електролітичні конденсатори вивідні
Ємність: 270 µF
Номін.напруга: 400 V
Серія: EHP
Опис: з жорсткими виводами, 105С
Темп.діап.: -25…+105°C
Габарити: 30х45mm
Строк життя: 2000 годин
41 шт — склад Київ
9 шт — РАДІОМАГ-Київ
2 шт — РАДІОМАГ-Львів
3 шт — РАДІОМАГ-Харків
1 шт — РАДІОМАГ-Одеса
3 шт — РАДІОМАГ-Дніпро
|
| 1200uF 16V EFH 10x25mm (EFh222M16B-Hitano) Код товару: 123392 |
Виробник: Hitano
Конденсатори > Електролітичні конденсатори вивідні
Ємність: 1200 µF
Номін.
напруга: 16 V
Серія: EFH
Опис: для баласту з довгим терміном служби, 105С
Темп.діап.: …+105°C
Габарити: 10х25mm
Строк життя: 7000 годин
522 шт — склад Київ
61 шт — РАДІОМАГ-Київ
13 шт — РАДІОМАГ-Львів
21 шт — РАДІОМАГ-Харків
45 шт — РАДІОМАГ-Одеса
74 шт — РАДІОМАГ-Дніпро
|
| 2200uF 6,3V EXR 10x21mm (low imp.) (EXR222M0JB-Hitano) (електролітичний конденсатор низькоімпедансний) Код товару: 16337 |
Виробник: Hitano
Конденсатори > Електролітичні конденсатори вивідні
Ємність: 2200 µF
Номін.напруга: 6,3 V
Серія: EXR
Опис: низькоімпедансні
Темп.
діап.: -40…+105°C
Габарити: 10х21mm
Строк життя: 5000 годин
556 шт — склад Київ
67 шт — РАДІОМАГ-Київ
53 шт — РАДІОМАГ-Львів
13 шт — РАДІОМАГ-Харків
14 шт — РАДІОМАГ-Одеса
10 шт — РАДІОМАГ-Дніпро
|
FQPF13N50C техническое описание — FQPF13N50C — 500 В N-канальный улучшенный QFET серии C
Подробная информация, техническое описание, цитата по номеру детали: FQPF13N50C
| Часть | FQPF13N50C | 7
| Категория | |
| Описание | FQPF13N50C — 500 В N-канальный улучшенный QFET серии C |
| Компания | Fairchild Semiconductor |
| Спецификация | Загрузить FQPF13N50C Лист данных |
Крест. | Аналогичные детали: SPA12N50C3, IPA50R520CP, IPA50R500CE, R5011FNX, TK13A50DA |
| Цитата | Где купить |
| Функции, приложения |
Эти силовые полевые транзисторы с улучшенным N-канальным режимом производятся с использованием запатентованной компанией Fairchild планарной полосовой технологии DMOS. Эта передовая технология была специально разработана для минимизации сопротивления в открытом состоянии, обеспечения превосходных характеристик переключения и выдерживания импульсов высокой энергии в лавинном и коммутационном режимах. Эти устройства хорошо подходят для высокоэффективных импульсных источников питания, активной коррекции коэффициента мощности, электронных балластов для ламп на основе полумостовой топологии. Характеристики13 А, 500 В, RDS(on) = 0,48 при VGS 10 В Низкий заряд затвора (типичное значение 43 нКл) Низкий Crss (типовое значение 20 пФ) Быстрое переключение 100 % лавинное тестирование Улучшенная способность dv/dt Параметр Напряжение сток-исток — продолжительное (TC = 25C) Ток стока — продолжительное (TC = 100C) Ток стока — импульсный Напряжение затвор-исток Одноимпульсная лавинная энергия Лавинный ток Повторяющаяся лавинная энергия Пиковое восстановление диода dv/dt Рассеиваемая мощность (TC = 25C) — Снижение номинальных характеристик выше 25°C Диапазон рабочих температур и температур хранения Максимальная температура вывода для пайки, 1/8″ от корпуса в течение 5 секунд * Ток стока ограничен максимальной температурой перехода Обозначение RJC RJS RJA Параметр Тепловое сопротивление переход-корпус Тепловое сопротивление переход-корпус Тип. BVDSS / TJ IDSS IGSSF IGSSR Напряжение пробоя сток-исток Напряжение пробоя Температурный коэффициент Нулевое напряжение затвора Ток стока Ток утечки корпуса затвора, прямой Ток утечки корпуса затвора, обратный VGS = 250 A, относительно 25C VDS 500 В, VGS 0 В VDS = 125C VGS 30 В, VDS 0 В VGS -30 В, VDS V/C A nA VGS(th) RDS(on) gFS Пороговое напряжение затвора Статическое сопротивление сток-исток прямая крутизна VDS = VGS, 250 A VGS 6,5 A VDS 6,5 A Ciss Coss Crss Входная емкость Выходная емкость Емкость обратной передачи VDS 25 В, VGS = 1,0 МГц пФ td(on) tr td(off) tf Qg Qgs Qgd Время задержки включения Время нарастания включения Время задержки выключения Время спада выключения Суммарная зарядка затвора Заряд затвор-исток Заряд затвор-сток VDS 13 A, VGS 10 В IS ISM VSD trr Qrr Максимальный непрерывный прямой ток диода сток-исток Максимальный импульсный прямой ток диода сток-исток VGS 13 А Прямое напряжение диода сток-исток Время обратного восстановления Время обратного восстановления Зарядка обратного восстановления VGS 13 А, dIF = 100 А/с Примечания: 1. Рис. 3. Изменение сопротивления в открытом состоянии в зависимости от тока стока и напряжения затвора |
Тепловое сопротивление переход-окружающая среда 2,58 -62,5 Единицы C/W
Повторяющиеся характеристики: ширина импульса ограничена максимальной температурой перехода L = 6,0 мГн, IAS = 13 A, VDD 25, пусковая 25 C 3. ISD 13 A, di/dt 200 A/s, VDD BVDSS, пусковая 25 C 4. Импульсный тест : Ширина импульса 300 с, рабочий цикл 2% 5. Практически не зависит от рабочей температуры
| Номер детали того же производителя Fairchild Semiconductor |
| FQPF140N03L Логический N-канальный МОП-транзистор 30 В |

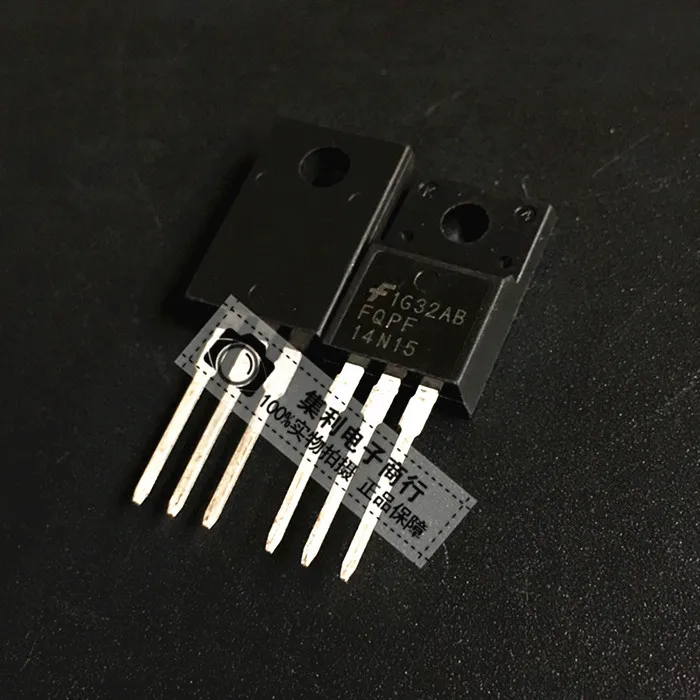

| FQPF14N15 150 В N-канальный QFET |
