Степень ip. Степень защиты IP: полное руководство по классификации защиты электрооборудования

alexxlabРазное
Что означает маркировка IP на электроприборах. Как расшифровывается код IP. Какие существуют степени защиты от пыли и влаги. Где применяются устройства с разными классами IP.

Содержание

Что такое степень защиты IP и для чего она нужна

Степень защиты IP (Ingress Protection) — это международный стандарт, классифицирующий уровень защиты электрооборудования от попадания твердых предметов и жидкостей. Маркировка IP позволяет потребителям понять, в каких условиях можно эксплуатировать то или иное устройство.

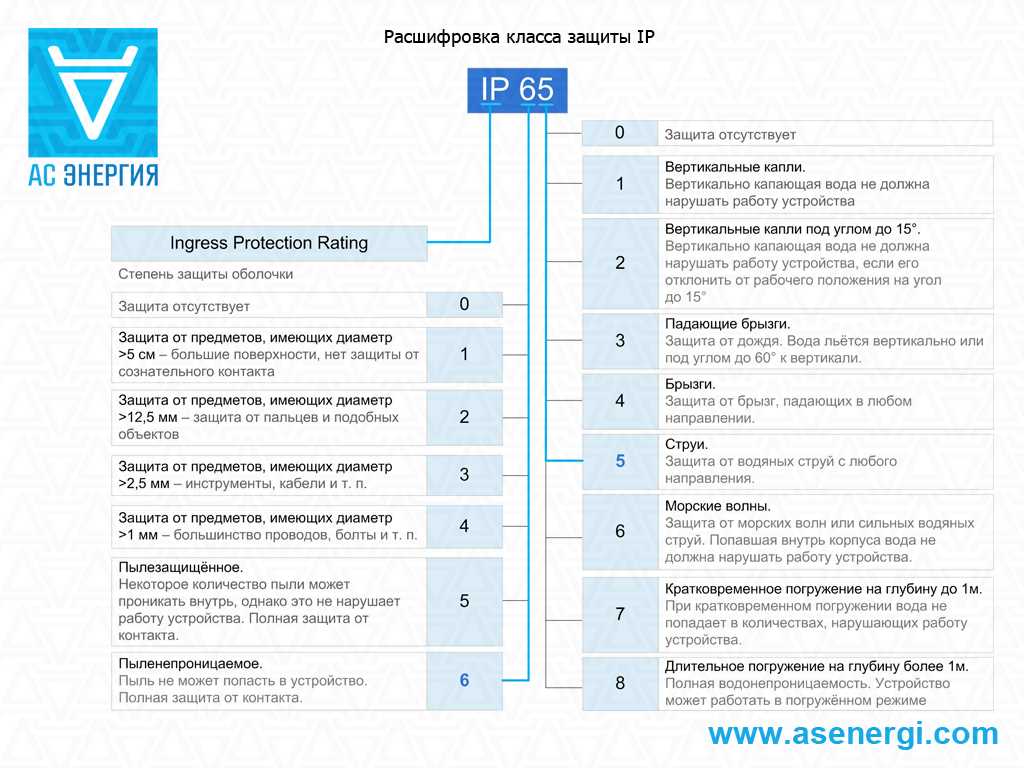

Код IP состоит из букв «IP» и двух цифр:

  • Первая цифра (от 0 до 6) показывает степень защиты от проникновения твердых предметов
  • Вторая цифра (от 0 до 8) отражает уровень защиты от проникновения воды

Чем выше цифры, тем надежнее защита устройства. Например, IP68 означает полную пыленепроницаемость и возможность длительного погружения в воду.

Расшифровка первой цифры IP-кода: защита от пыли и твердых предметов

Первая цифра в маркировке IP обозначает степень защиты от проникновения твердых предметов внутрь корпуса устройства:


  • IP0X — защита отсутствует
  • IP1X — защита от твердых предметов диаметром более 50 мм
  • IP2X — защита от твердых тел размером более 12,5 мм
  • IP3X — защита от твердых тел диаметром более 2,5 мм
  • IP4X — защита от твердых частиц размером более 1 мм
  • IP5X — частичная защита от пыли
  • IP6X — полная защита от пыли

Расшифровка второй цифры IP-кода: защита от воды

Вторая цифра в маркировке IP указывает на степень защиты устройства от проникновения воды:

  • IPX0 — защита отсутствует
  • IPX1 — защита от вертикально падающих капель воды
  • IPX2 — защита от капель воды под углом до 15°
  • IPX3 — защита от водяных брызг под углом до 60°
  • IPX4 — защита от брызг воды в любом направлении
  • IPX5 — защита от струй воды низкого давления
  • IPX6 — защита от сильных струй воды
  • IPX7 — защита при кратковременном погружении в воду (до 30 минут на глубине до 1 м)
  • IPX8 — защита при длительном погружении в воду (более 30 минут на глубине более 1 м)

Наиболее распространенные классы защиты IP

Рассмотрим самые часто встречающиеся степени защиты IP и сферы применения устройств с такими классами защиты:


IP20

Базовый уровень защиты для бытовой электроники, используемой в сухих помещениях. Защищает от проникновения предметов размером более 12,5 мм, но не имеет защиты от влаги.

Применение: домашняя электроника, офисное оборудование, бытовые светильники.

IP44

Защита от твердых предметов размером более 1 мм и брызг воды в любом направлении.

Применение: уличное освещение, садовое оборудование, электроинструменты для работы на открытом воздухе.

IP54

Частичная защита от пыли и защита от брызг воды в любом направлении.

Применение: промышленное оборудование, системы вентиляции, наружные камеры видеонаблюдения.

IP65

Полная защита от пыли и защита от струй воды низкого давления.

Применение: уличные светильники, промышленные датчики, мобильные устройства повышенной прочности.

IP67

Полная защита от пыли и возможность кратковременного погружения в воду на глубину до 1 метра.

Применение: подводное оборудование, защищенные смартфоны, датчики для работы во влажных средах.

IP68

Максимальная степень защиты: полная пыленепроницаемость и возможность длительного погружения в воду на глубину более 1 метра.


Применение: подводное оборудование, водонепроницаемые смартфоны, морское оборудование.

Как правильно выбрать устройство с нужным классом защиты IP

При выборе электрооборудования важно учитывать условия эксплуатации и требуемый уровень защиты. Вот несколько рекомендаций:

  • Для использования внутри помещений обычно достаточно класса IP20 или IP21
  • Для наружного применения рекомендуется степень защиты не ниже IP44
  • В условиях повышенной влажности или запыленности выбирайте устройства с классом IP54 и выше
  • Для работы под дождем или струями воды необходим класс защиты IP65 или IP66
  • Если возможно погружение в воду, выбирайте устройства с маркировкой IP67 или IP68

Помните, что более высокий класс защиты обычно означает более высокую стоимость устройства. Поэтому важно выбирать оптимальный уровень защиты, соответствующий реальным условиям эксплуатации.

Особенности тестирования и сертификации устройств по классам IP

Присвоение класса защиты IP осуществляется после проведения специальных тестов в сертифицированных лабораториях. Процесс тестирования включает:


  1. Проверку защиты от проникновения твердых предметов различного размера
  2. Тестирование на устойчивость к воздействию воды (капли, брызги, струи, погружение)
  3. Оценку герметичности корпуса и уплотнений
  4. Проверку работоспособности устройства после воздействия внешних факторов

Важно отметить, что производитель не может самостоятельно присвоить устройству класс защиты IP без прохождения официальной сертификации. Поэтому наличие маркировки IP на продукте является гарантией его соответствия заявленному уровню защиты.

Ограничения и особенности применения классификации IP

При использовании классификации IP следует учитывать некоторые нюансы:

  • Класс защиты IP не гарантирует абсолютную защиту от всех возможных воздействий
  • Устройства с высоким классом защиты от воды (IPX7, IPX8) не обязательно защищены от струй воды под давлением
  • Степень защиты может снижаться со временем из-за износа уплотнений и других факторов
  • Некоторые устройства могут иметь разный класс защиты для различных частей корпуса

Поэтому при выборе и эксплуатации оборудования важно учитывать не только маркировку IP, но и другие характеристики устройства, а также рекомендации производителя по использованию и обслуживанию.


Сравнение классификации IP с другими стандартами защиты

Помимо классификации IP существуют и другие стандарты, определяющие степень защиты электрооборудования:

  • NEMA (National Electrical Manufacturers Association) — американский стандарт, который помимо защиты от пыли и влаги учитывает также защиту от коррозии и других факторов
  • MIL-STD-810 — военный стандарт США, включающий тесты на устойчивость к экстремальным температурам, вибрации, ударам и другим воздействиям
  • IK — европейский стандарт, определяющий степень защиты от механических ударов

Классификация IP является наиболее универсальной и широко применяемой в мире. Однако в некоторых отраслях и странах могут использоваться дополнительные или альтернативные стандарты защиты.

Влияние класса защиты IP на стоимость и дизайн устройств

Обеспечение высокого класса защиты IP влияет на конструкцию и стоимость электрооборудования:

  • Устройства с высоким классом защиты обычно имеют более прочный и массивный корпус
  • Для обеспечения водонепроницаемости используются специальные уплотнения и герметики
  • Могут применяться дополнительные защитные элементы (заглушки, крышки)
  • Производство защищенных устройств требует более сложных технологических процессов

Все это приводит к увеличению себестоимости продукции. Поэтому устройства с высоким классом защиты IP обычно стоят дороже аналогов без специальной защиты.


Однако инвестиции в защищенное оборудование могут быть оправданы повышенной надежностью и долговечностью устройств, особенно при эксплуатации в сложных условиях.


Международная степень защиты IP

Код IP классифицирует защищенность приборов от попадания воды и твердых тел, таких как пыль и посторонние предметы. Цель стандарта – предоставить потребителям информацию более детальную, чем неопределенные маркетинговые термины, такие как «водонепроницаемый» «защищенный» и т.д.

Код степени защиты состоит из букв IP (ingress protection), за которыми следуют две цифры и дополнительная буква. Первый разряд цифр кода указывает на степень защиты корпуса против попадания инородных тел и доступа к опасным деталям, таким как электрические провода, подвижные части механизма и т.д.

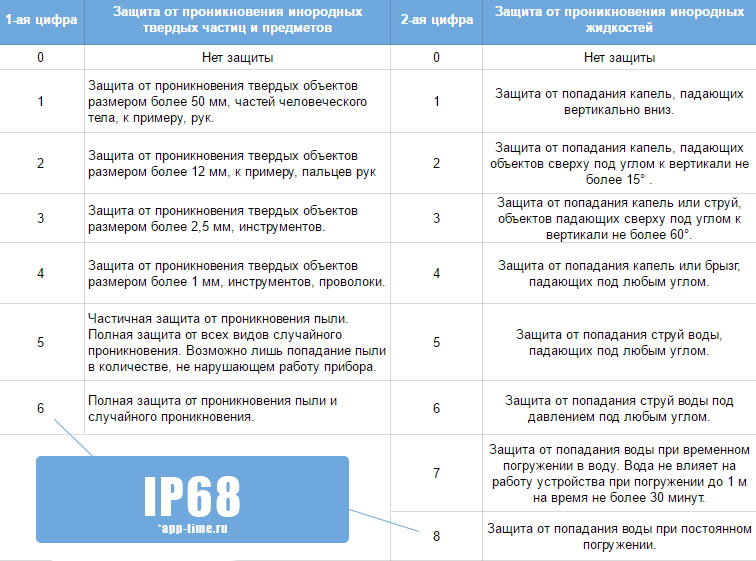

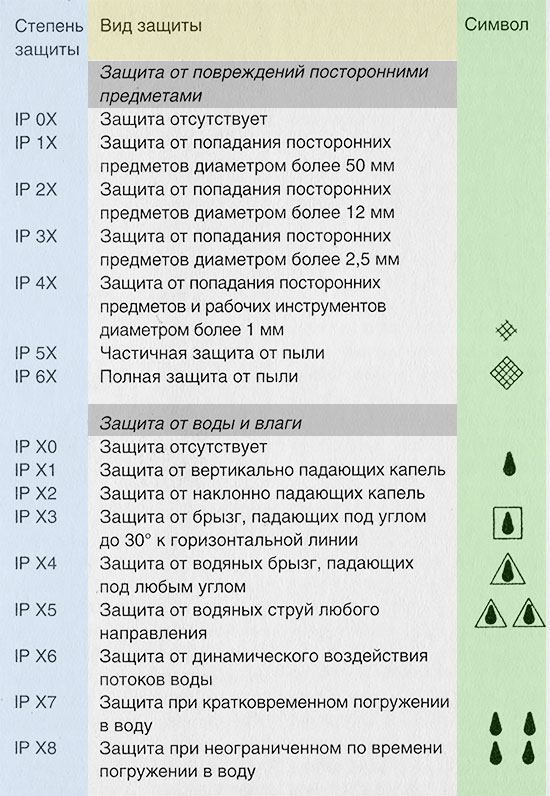

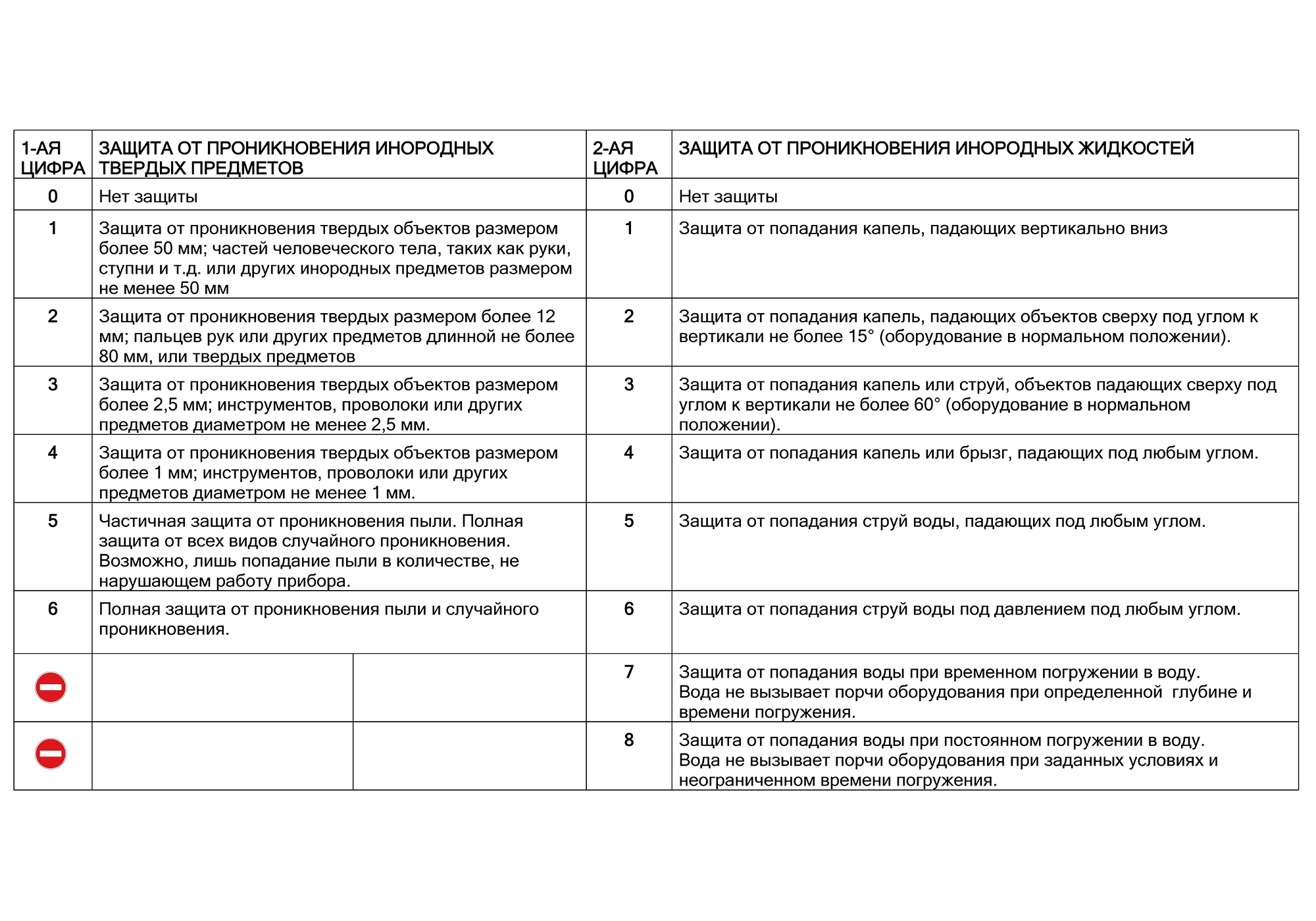

Степень защиты от попадания твердых тел приведены в таблице.

Степень защиты Защита от предметов Примечание
0 — Отсутствие защиты против контакта и попадания предметов
1 > 50мм Защита от попадания больших частей тела, например обратной части руки. Отсутствие защиты от преднамеренного контакта с частями тела.
2 > 12.5мм Защита от попадания пальцев и подобных предметов
3 > 2.5мм Защита от попадания инструментов, толстых проводов и т.п.
4 > 1мм Защита от попадания большинства проводов, шурупов и т.п.
5 Пылезащищенный Попадание пыли полностью не предотвращается. Попавшая пыль не повлияет на работу прибора.
6 Пыленепроницаемый Полная защита от попадания пыли

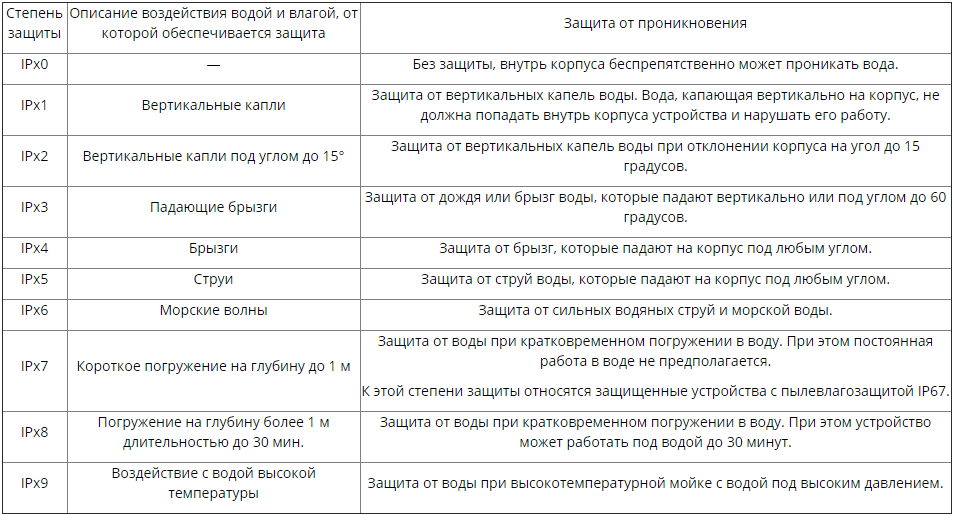

Второй разряд цифр это степень защиты от попадания воды

Степень защиты Защита от Примечание
0 Нет защиты —
1
Капающая вода		 Капающая вода (вертикальные капли) не окажет пагубного воздействия на работу прибора
2 Капающая вода при наклоне 15° Вертикально капающая вода не повлияет на работу прибора, когда корпус наклонен под углом до 15° из нормального положения.
3 Распыление воды Капающая вода и брызги под любым углом до 60° не повлияют на работу прибора.
4 Брызги воды Разбрызгиваемая на корпус вода из любого направления не повлияет на работу прибора
5 Струи воды Струи воды любого направления не повлияют на работу прибора
6 Водяная струя под большим давлением Струи воды под давлением из любого направления не повлияют на работу прибора
7 Погружение на глубину до 1м Попадание воды не критично для работы прибора, когда корпус погружается в воду на глубину до 1м
8 Погружение более чем на 1м Обычно это означает, что оборудование водонепроницаемо. Иногда это может означать, что попавшая внутрь вода не причинит вред прибору

Если степень защиты не соответствует ни одному из критериев, число заменяется буквой X. Так например, полностью защищенный Toughbook CF-19 отнесенный к классу IP65 полностью защищен от попадания пыли и струй воды любого направления. По зарубежным стандартам, минимально допустимой степенью защиты для электрических приборов, эксплуатируемых в помещении, является IP22 или IP2X.

Что такое степень защиты IP?

Приобретая светодиодный светильник, каждый покупатель сталкивается с множеством технических характеристик на упаковке продукта, которые влияют на выбор товара. Среди таких обозначений вы могли встречать аббревиатуру IP, но не каждый знает, что она обозначает и для чего нужна. Этот показатель очень важен для покупателя, так как благодаря ему покупатель имеет четкое представление об условиях эксплуатации приобретаемого товара.

Если, например, в помещение с повышенной влажностью установить светильник, который не защищён от попадания влаги в корпус, то может произойти короткое замыкание. То же самое касается и пыли — попадая внутрь, она загрязняет контакты и может спровоцировать поломку, окисление или искрение. Чтобы этого избежать, важно разбираться в степени защиты IP, с чем мы и поможем!

Степень защиты IP (International Protection Rating) принят во всем мире по стандарту IEC 60529 (DIN 40050, ГОСТ 14254-96) и определяет сопротивление оборудования воздействию влаги и твёрдых частиц (пыли).

Сокращение IP сопровождается двумя цифрами. Первая цифра обозначает защиту от проникновения твёрдых частиц, а вторая — защиту от проникновения влаги.

Самые распространённые классы защиты:

  • IP20 — светильники с таким классом защиты обычно применяются в сухих помещениях с не загрязнённой средой, например, в квартирах, офисах, магазинах. ⠀
  • IP40 — светильники, используемые в основном для торгового освещения. Но, стоит заметить, что приборы с таким типом IP защищены только от попадания внутрь предметов (пыли) более 1 мм. ⠀
  • IP43/IP44 — светильникам с таким типом IP допускается защита от дождя падающего по вертикали для IP43 и брызг в любом направлении для IP44. Такие светильники можно использовать в промышленных помещениях с повышенной влажностью и устанавливать под навесом или фасад. ⠀
  • IP54 — такие светильники защищены от попадания внутрь пыли, а также имеют защиту от брызг вне зависимости от их направления. Светильники с таким классом защиты чаще всего используют в больницах, стоматологиях и медицинских центрах. ⠀
  • IP65 — светильники с таким IP можно использовать как внутри помещения, так и снаружи. Прибор сможет работать при сложных погодных условиях, таких как дождь, а также защищён от попадания пыли. ⠀
  • IP67 — светильники этого класса выдерживают непродолжительное погружение в воду. Также проборы с IP67 имеют полную защиту от пыли.
  • IP68 — светильники могут эксплуатироваться под водой длительное время и имеют полную защиту от пыли.

В линейке технического света Lumin’arte представлены светильники, как с IP40, так и с IP65. Благодаря разносторонней и универсальной продукции вы можете выбрать светильник для любой сферы применения. Линейка декоративного освещения имеет класс защиты IP20, что полностью соответствует их сфере применения. Выбирая светильники Lumin’arte, вы приобретаете не только качественное и безопасное освещение, но и стильный функциональный дизайн в тандеме с современными технологиями.

Галерея

Поделиться ссылкой:

Вернуться к списку

Водонепроницаемый или водостойкий? Что стоит за рейтингом IP? · Блог Jabra

Блог Jabra

  • опубликовано
  • опубликовано

Производители часто описывают свою продукцию как «пылестойкую» или «влагостойкую». Чтобы подтвердить эти утверждения, продуктам может быть присвоен рейтинг IP. Но что это значит?

Мы привыкли видеть такие термины, как «водостойкий», «атмосферостойкий», «пылезащищенный» и бесчисленное множество других вариантов. Хотя они дают маркетологам множество способов донести свое сообщение, эти термины могут привести к серьезной путанице для остальных из нас. Защищен ли мой водонепроницаемый телефон от дождя так же хорошо, как защищенные от непогоды Bluetooth-наушники? Могу ли я взять с собой любого из них для подводного плавания? (Примечание: никогда не ныряйте с аквалангом с телефоном.)

К счастью, есть способ сравнить эти продукты на основе стандартизированной рейтинговой шкалы. Эта шкала имеет захватывающее название «Стандарт IEC 60529».», установленный Международной электротехнической комиссией. В просторечии он известен своим крутым уличным названием: IP-рейтинг (или IP-код).

Давайте посмотрим, что это на самом деле означает.

Что такое рейтинг IP?

IP означает «Защита от проникновения» и измеряет, насколько хорошо устройство защищено как от твердых предметов, так и от жидкостей. Рейтинг IP может выглядеть примерно так:

IP57

Как видите, он состоит из двух цифр. Первая цифра говорит нам, насколько хорошо продукт защищен от твердых материалов. Второй — о водостойкости. Чем выше рейтинг, тем лучше защищен продукт.

Степень защиты IP официально присваивается только продукту, прошедшему специальное тестирование сертифицированной независимой компанией. Так что — нет — компания не может просто присвоить продукту собственный рейтинг интеллектуальной собственности только потому, что ей это нравится.

Теперь давайте поговорим о том, что именно обозначает каждая цифра.

Защита от твердых предметов и пыли

Первая цифра в диапазоне от 0 до 6 означает защиту от твердых частиц.

  • IP0X : Продукт без защиты от любого физического контакта или объектов.
  • IP1X : Защита только от объектов размером более 50 мм . Случайно руку в это изделие не сунешь, но, скажем, пальцем попасть можно. Наверное, не стоит.
  • IP2X : Защита от любых объектов размером более 12,5 мм . Теперь это включает пальцы.
  • IP3X : Защита от вещей выше 2,5 мм , включая большинство инструментов и толстых проводов.
  • IP4X : Защита от всего размером более 1 мм .
  • IP5X : Пыленепроницаемый . Некоторое количество пыли может проникнуть, но этого будет недостаточно, чтобы повредить изделие.
  • IP6X : «Никто не пройдет!» Этот продукт полностью пыленепроницаемый .

Защита от воды

Вторая цифра находится в диапазоне от 0 до 9 и показывает, насколько хорошо изделие защищено от воды.

  • IPX0 : Изделие без специальной защиты от воды .
  • IPX1 : Может противостоять воде, которая вертикально капает на изделие.
  • IPX2 : Может противостоять воде, которая попадает на изделие под углом 15° или меньше.
  • IPX3 : Выдерживает струю воды до 60° .
  • IPX4 : Устойчив к брызгам воды в любом направлении .
  • IPX5 : выдерживает длительную струю воды под низким давлением .
  • IPX6 : Может выдерживать высокое давление, сильные брызги воды.
  • IPX6K : Может противостоять струям воды чрезвычайно высокого давления . Редко используемый.
  • IPX7 : Можно погружать на глубину до 1 метра в воду на 30 минут.
  • IPX8 : можно погружать на глубину более 1 метра . Точная глубина указывается производителем.
  • IPX9K : Устойчив к брызгам высокого давления и высокой температуры на близком расстоянии. Совершенно особый случай, который продиктован отдельным стандартом. Редко используемый.

Любопытно, что IPX7 и IPX8 не «суммируются» с более низкими рейтингами. Таким образом, продукт с рейтингом IPX8 может какое-то время находиться под водой, но все равно может быть поврежден брызгами воды сбоку. Если продукт может выжить в обоих сценариях, он получает двойную оценку — например. IPX6/IPX8.

Что делать, если продукт не имеет рейтинга IP?

«Но что, если на этом продукте нет рейтинга IP? Означает ли это, что компания лжет мне? Они пытаются продать мне какой-то хлам?! — возмущенно спросите вы.

Не обязательно.

Все это означает, что продукт не прошел этот конкретный тест IP. Нередко продукт проверяется, скажем, на водостойкость, но не на пыленепроницаемость. В этом случае он может буквально иметь рейтинг «IPX7». Здесь «X» — это не то же самое, что «0». Это просто означает, что производитель специально не тестировал продукт на защиту от твердых частиц.

Рейтинг IP также может отсутствовать, если компания выбрала другой стандарт сертификации или рейтинга. Ищите другую маркировку качества, подтверждающую водо- и пыленепроницаемость продукта.

И — да — если кто-то говорит вам, что их продукт «полностью водонепроницаем, чувак», но отказывается предъявить какие-либо сертификаты, возможно, вы действительно разговариваете с продавцом змеиного масла.

Вот юмористический видеоролик, который хорошо подводит итоги IP-рейтингов:

***

Jabra предлагает ряд Bluetooth-гарнитур и спортивных наушников, протестированных и оцененных в соответствии со стандартами IP.
