Что такое кабель ВВГнг(А)-FRLSLTx. Каковы его основные технические характеристики. Где применяется данный тип кабеля. Какие особенности монтажа необходимо учитывать при его прокладке. На что обратить внимание при выборе сечения жил.
Конструкция и маркировка кабеля ВВГнг(А)-FRLSLTx
Кабель ВВГнг(А)-FRLSLTx относится к классу огнестойких кабелей с низким дымо- и газовыделением и низкой токсичностью продуктов горения. Рассмотрим подробнее его конструкцию и расшифровку маркировки:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката
- В — оболочка кабеля также изготовлена из ПВХ пластиката
- Г — отсутствие защитных покровов
- нг(А) — не распространяет горение при групповой прокладке (категория А)
- FR — огнестойкое исполнение (Fire Resistance)
- LS — низкое дымо- и газовыделение (Low Smoke)
- LTx — низкая токсичность продуктов горения (Low Toxic)
Токопроводящие жилы кабеля изготовлены из меди и имеют круглую форму. Поверх жил наложен термический барьер в виде обмотки из слюдосодержащих лент. Изоляция и оболочка выполнены из специального огнестойкого ПВХ пластиката.
Основные технические характеристики
Кабель ВВГнг(А)-FRLSLTx обладает следующими ключевыми параметрами:
- Номинальное напряжение: 0,66/1 кВ
- Число жил: от 1 до 5
- Сечение жил: от 1,5 до 240 мм²
- Диапазон рабочих температур: от -50°C до +50°C
- Минимальный радиус изгиба: 7,5 наружных диаметров кабеля
- Срок службы: не менее 30 лет
Важной особенностью является способность кабеля сохранять работоспособность в условиях пожара в течение 180 минут. Это обеспечивает возможность функционирования систем противопожарной защиты и эвакуации.
Области применения кабеля
Кабель ВВГнг(А)-FRLSLTx предназначен для использования в следующих системах:
- Противопожарная защита
- Аварийное освещение и эвакуация
- Системы оповещения и управления эвакуацией
- Аварийная вентиляция
- Электроснабжение особо ответственных потребителей
Данный тип кабеля рекомендуется для применения в зданиях с массовым пребыванием людей — торговых центрах, больницах, школах, гостиницах и т.д. Его использование позволяет повысить безопасность объекта в случае возникновения пожара.
Особенности монтажа огнестойкого кабеля
При прокладке кабеля ВВГнг(А)-FRLSLTx необходимо учитывать следующие моменты:
- Прокладку рекомендуется выполнять при температуре не ниже -15°C
- Минимальный радиус изгиба составляет 7,5 наружных диаметров кабеля
- Необходимо использовать специальные огнестойкие крепления и кабельные проходки
- Не допускается прокладка в одном лотке с обычными кабелями
- Важно обеспечить требуемый запас кабеля для компенсации температурных деформаций
Строгое соблюдение правил монтажа позволит обеспечить надежную работу кабельной линии, в том числе в условиях пожара.
Выбор сечения жил кабеля
При выборе сечения токопроводящих жил кабеля ВВГнг(А)-FRLSLTx следует учитывать несколько факторов:
- Длительно допустимый ток нагрузки
- Потери напряжения в линии
- Ток короткого замыкания
- Условия прокладки (в воздухе, в трубах, в земле)
Рекомендуется выбирать сечение на ступень выше расчетного значения для обеспечения запаса по нагрузочной способности. Это позволит повысить надежность и долговечность кабельной линии.
Преимущества использования огнестойкого кабеля
Применение кабеля ВВГнг(А)-FRLSLTx дает ряд важных преимуществ:
- Обеспечение работоспособности систем безопасности при пожаре
- Снижение задымленности при горении
- Уменьшение токсичности продуктов горения
- Повышение общего уровня пожарной безопасности здания
- Соответствие современным нормативным требованиям
Использование данного типа кабеля особенно актуально для объектов с высокими требованиями к безопасности людей и сохранности материальных ценностей.
Нормативные требования к огнестойким кабельным линиям
Применение огнестойких кабелей регламентируется следующими основными нормативными документами:
- ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»
- СП 6.13130 «Системы противопожарной защиты. Электрооборудование»
- ПУЭ «Правила устройства электроустановок»
Данные документы устанавливают требования к характеристикам кабелей, правилам их выбора и монтажа для различных типов зданий и сооружений. Соблюдение нормативных требований является обязательным условием обеспечения пожарной безопасности объекта.
Кабель ВВГнг(А)-FRLSLTx — 0,66/1 кВ
Кабель ВВГнг(А)-FRLSLTx — 0,66/1 кВ | расшифровка, характеристики и все сеченияГОСТ 31996-2012
Коды ОКП:
35 2100 — кабели с медными жилами на напряжение 0,66 кВ
35 3300 — кабели с медными жилами на напряжение 1 кВ
Таблица сечений кабеля ВВГнг(А)-FRLSLTx — 0,66/1кВ (мм2)
- ВВГнг(А)-FRLSLTx 1х1,5
- ВВГнг(А)-FRLSLTx 1х2,5
- ВВГнг(А)-FRLSLTx 1х4
- ВВГнг(А)-FRLSLTx 1х6
- ВВГнг(А)-FRLSLTx 1х10
- ВВГнг(А)-FRLSLTx 1х16
- ВВГнг(А)-FRLSLTx 1х25
- ВВГнг(А)-FRLSLTx 1х35
- ВВГнг(А)-FRLSLTx 1х50
- ВВГнг(А)-FRLSLTx 1х70
- ВВГнг(А)-FRLSLTx 1х95
- ВВГнг(А)-FRLSLTx 1х120
- ВВГнг(А)-FRLSLTx 1х150
- ВВГнг(А)-FRLSLTx 1х185
- ВВГнг(А)-FRLSLTx 1х240
- ВВГнг(А)-FRLSLTx 2х1,5
- ВВГнг(А)-FRLSLTx 2х2,5
- ВВГнг(А)-FRLSLTx 2х4
- ВВГнг(А)-FRLSLTx 2х6
- ВВГнг(А)-FRLSLTx 2х10
- ВВГнг(А)-FRLSLTx 2х16
- ВВГнг(А)-FRLSLTx 2х25
- ВВГнг(А)-FRLSLTx 2х35
- ВВГнг(А)-FRLSLTx 2х50
- ВВГнг(А)-FRLSLTx 2х70
- ВВГнг(А)-FRLSLTx 2х95
- ВВГнг(А)-FRLSLTx 2х120
- ВВГнг(А)-FRLSLTx 2х150
- ВВГнг(А)-FRLSLTx 2х185
- ВВГнг(А)-FRLSLTx 2х240
- ВВГнг(А)-FRLSLTx 3х1,5
- ВВГнг(А)-FRLSLTx 3х2,5
- ВВГнг(А)-FRLSLTx 3х4
- ВВГнг(А)-FRLSLTx 3х6
- ВВГнг(А)-FRLSLTx 3х10
- ВВГнг(А)-FRLSLTx 3х16
- ВВГнг(А)-FRLSLTx 3х25
- ВВГнг(А)-FRLSLTx 3х35
- ВВГнг(А)-FRLSLTx 3х50
- ВВГнг(А)-FRLSLTx 3х70
- ВВГнг(А)-FRLSLTx 3х95
- ВВГнг(А)-FRLSLTx 3х120
- ВВГнг(А)-FRLSLTx 3х150
- ВВГнг(А)-FRLSLTx 3х185
- ВВГнг(А)-FRLSLTx 3х240
- ВВГнг(А)-FRLSLTx 4х1,5
- ВВГнг(А)-FRLSLTx 4х2,5
- ВВГнг(А)-FRLSLTx 4х4
- ВВГнг(А)-FRLSLTx 4х6
- ВВГнг(А)-FRLSLTx 4х10
- ВВГнг(А)-FRLSLTx 4х16
- ВВГнг(А)-FRLSLTx 4х25
- ВВГнг(А)-FRLSLTx 4х35
- ВВГнг(А)-FRLSLTx 4х50
- ВВГнг(А)-FRLSLTx 4х70
- ВВГнг(А)-FRLSLTx 4х95
- ВВГнг(А)-FRLSLTx 4х120
- ВВГнг(А)-FRLSLTx 4х150
- ВВГнг(А)-FRLSLTx 4х185
- ВВГнг(А)-FRLSLTx 4х240
- ВВГнг(А)-FRLSLTx 5х1,5
- ВВГнг(А)-FRLSLTx 5х2,5
- ВВГнг(А)-FRLSLTx 5х4
- ВВГнг(А)-FRLSLTx 5х6
- ВВГнг(А)-FRLSLTx 5х10
- ВВГнг(А)-FRLSLTx 5х16
- ВВГнг(А)-FRLSLTx 5х25
- ВВГнг(А)-FRLSLTx 5х35
- ВВГнг(А)-FRLSLTx 5х50
- ВВГнг(А)-FRLSLTx 5х70
- ВВГнг(А)-FRLSLTx 5х95
- ВВГнг(А)-FRLSLTx 5х120
- ВВГнг(А)-FRLSLTx 5х150
- ВВГнг(А)-FRLSLTx 5х185
- ВВГнг(А)-FRLSLTx 5х240
Конструкция кабеля ВВГнг(А)-FRLSLTx — 0,66/1кВ
- Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
- Термический барьер – обмотка из двух слюдосодержащих лент.
- Изоляция – из поливинилхлоридного пластиката пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
- Скрутка – изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Кабели должны иметь все жилы одинакового сечения. Допускается изготовление четырехжильных кабелей с одной жилой меньшего сечения (жилой заземления или нулевой). Поверх скрученных секторных жил допускается наложение одной или двух скрепляющих пластмассовых лент шириной не менее 10 мм с зазором, превышающим ширину ленты.
- Внутренняя оболочка – из ПВХ пластиката пониженной пожароопасности.
- Защитный шланг – из поливинилхлоридного пластиката пониженной пожароопасности.
Расшифровка кабеля ВВГнг(А)-FRLSLTx — 0,66/1кВ
Х1 Х2*Х3-Х4 Х5
- Х1 – отсутствие буквы А в начале говорит о том, что кабель с медной жилой. Двойная буква В – ПВХ изоляция жилы и покрова. Буква Г в конце обозначения указывает на отсутствие защитного покрова. Сочетание нг(А) означает, что оболочка кабеля сделана из ПВХ пластиката пониженной горючести, аббревиатуры нг(А) и нг, — полностью идентичны, означают показатель пожарной опасности ПРГП 1б (категория A). Индекс FR означает огнестойкость Fire Resistance. Индекс LS — означает низкое дымо- и газовыделение Low Smoke. Индекс LTx означает низкую токсичность продуктов горения Low Toхic.
- Х2 — количество жил.
- Х3 — площадь поперечного сечения жилы.
- Х4 — рабочее напряжение.
- Х5 — ГОСТ или ТУ.
Двойная буква В – ПВХ изоляция жилы и покрова. Буква Г в конце обозначения указывает на отсутствие защитного покрова. Сочетание нг(А) означает, что оболочка кабеля сделана из ПВХ пластиката пониженной горючести, аббревиатуры нг(А) и нг, — полностью идентичны, означают показатель пожарной опасности ПРГП 1б (категория A). Индекс FR означает огнестойкость Fire Resistance. Индекс LS — означает низкое дымо- и газовыделение Low Smoke. Индекс LTx означает низкую токсичность продуктов горения Low Toхic.Например: ВВГнг-FRLSLTx 4х16-1кВ Техническое Условие завода производителя
Применение кабеля ВВГнг(А)-FRLSLTx — 0,66/1кВ
— Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках, при номинальном переменном напряжении до 1 кВ включительно номинальной частотой 50 Гц или при постоянном напряжении до 1,5 кВ;
— Для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС;
— Для эксплуатации во взрывоопасных зонах класса В-1а;
— Имеют огнестойкое исполнение;
— С пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения.
Технические характеристики кабеля ВВГнг(А)-FRLSLTx — 0,66/1кВ
| Вид климатического исполнения кабелей УХЛ, категорий размещения 3 и 4 по ГОСТ 15150 | |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Относительная влажность воздуха при температуре до +35°С | до 98% |
| Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже | -15°С |
| Минимальный радиус изгиба при прокладке: | |
| -кабелей одножильных | 10 наружных диаметров |
| -кабелей многожильных | 7.5 наружных диаметров |
| Длительно допустимая температура нагрева жил кабелей при эксплуатации | +70°С |
| Максимально допустимая температура нагрева жил при токах короткого замыкания | +90°С |
| Продолжительность короткого замыкания не должна превышать | 5 с |
| Максимально допустимая температура нагрева жил при токах короткого замыкания | +250°С |
Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, ноне более 1000 часов за срок службы. |
|
| Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании | +400°С |
| Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50% | |
| Огнестойкость кабелей | не менее 180 минут |
| Строительная длина кабелей для сечений основных жил: | |
| -1,5÷16 мм2 | 450 м |
| -25÷70 мм2 | 300 м |
| -95 мм2 и выше | 200 м |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет с даты ввода кабелей в эксплуатацию |
Авторизация Регистрация Забыли пароль?
КBBГнг(A)-LSLTx, КВВГзнг(А)-LSLTx, КВВГнг(А)-FRLSLTx
КBBГнг(A)-LSLTx, КВВГзнг(А)-LSLTx, КВВГнг(А)-FRLSLTx
контрольный низкотоксичный, с низким дымо- и газовыделением, в т.
ч. огнестойкий
Область применения
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств на номинальное переменное напряжение до 660 В частотой до 100 Гц или постоянное напряжение до 1000 В, для групповой прокладки, с учетом объема горючей нагрузки кабелей:
для КВВГнг(А)-LSLTx и КВВГзнг(А)-LSLTx в зданиях, сооружениях и строениях с массовым пребыванием людей (промышленных предприятиях, школах, больницах, офисных помещениях, вокзалах и т.п.).
для КВВГнг(А)-FRLSLTx в системах противопожарной защиты, охранно-пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре, в зданиях, сооружениях и строениях с массовым пребыванием людей (промышленных предприятиях, школах, больницах, офисных помещениях, вокзалах и т.п.).
Для КВВГнг(А)-LSLTx, КВВГзнг(А)-LSLTx класс пожарной опасности по ГОСТ 31565 П1б.8.2.1.2.
Для КВВГнг(А)-FRLSLTx класс пожарной опасности по ГОСТ 31565 П1б.
1.2.1.2.
Конструкция КВВГнг(А)-LSLTx, КВВГзнг(А)-LSLTx, КВВГнг(А)-FRLSLTx
Токопроводящая жила — медная однопроволочная, 1 класса по ГОСТ 22483, сечением от 0,75 до 6 мм2.
Термический барьер — Для кабелей КВВГнг(А)-FRLSLTx — Обмотка стеклослюдосодержащими лентами.
Изоляция — Низкотоксичный ПВХ пластикат пониженной пожарной опасности.
Скрутка — Количество жил от 4 до 127. Изолированные жилы кабелей скручены, в каждом повиве имеется счетная пара. Допускается цифровая и цветовая маркировка изоляции жил.
Разделительный слой — Низкотоксичный ПВХ пластикат пониженной пожарной опасности.
Наружная оболочка — Низкотоксичный ПВХ пластикат пониженной пожарной опасности. Для кабелей марок КВВГзнг(А)-LSLTx наложена с заполнением наружных промежутков между изолированными жилами.
Расшифровка кабеля КВВГнг(A)-LSLTx:
К — Кабель контрольный
В — Изоляция жил из поливинилхлоридного пластиката
В — Оболочка из поливинилхлоридного пластиката
Г — Отсутствие защитных покровов
нг — не распространяет горение при групповой прокладке,
(A) — класс пожаробезопасности «А», не поддерживает горение.
LS – с пониженным дымо- и газовыделением;
LTx – с низкой токсичностью продуктов горения
Расшифровка кабеля КВВГнг(A)-FRLSLTx:
К — Кабель контрольный
В — Изоляция жил из поливинилхлоридного пластиката
В — Оболочка из поливинилхлоридного пластиката
Г — Отсутствие защитных покровов
нг — не распространяет горение при групповой прокладке,
(A) — класс пожаробезопасности «А», не поддерживает горение.
FR — наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами
LS – с пониженным дымо- и газовыделением;
LTx – с низкой токсичностью продуктов горения
Номинальное напряжение, кВ: | 0,66 |
Температура окружающей среды при эксплуатации кабеля, °С: | от – 50 до + 50 |
Длительно допустимая температура нагрева жил при эксплуатации, °С: | 70 |
Допустимый радиус изгиба кабелей при прокладке и монтаже, диаметров кабеля: | 6 |
Кабели прокладываются при температуре (без предварительного подогрева), °С, не ниже: | -15 |
Дымообразование в испытательной камере: | не более 50% |
Срок службы кабелей, лет, не менее: | 30 |
Категория испытаний на нераспространение горения: | А |
Эквивалентный показатель токсичности,г/м3, более: | 120 |
Огнестойкость для кабелей КВВГнг(А)–FRLSLTx, мин, не менее: | 180 |
КВВГнг(А)-LSLTx | ||
Число жил, номинальное сечение (мм²) | Расчетный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг |
4х1,0 | 7,33 | 92,33 |
5х1,0 | 7,95 | 112,9 |
7х1,0 | 9,19 | 155,53 |
10х1,0 | 11,32 | 213,44 |
14х1,0 | 12,19 | 273,51 |
19х1,0 | 13,45 | 350,7 |
27х1,0 | 15,9 | 477,68 |
37х1,0 | 17,71 | 626,64 |
52х1,0 | 21,11 | 877,45 |
4х1,5 | 7,89 | 114,27 |
5х1,5 | 9,17 | 156,16 |
7х1,5 | 9,88 | 193,76 |
10х1,5 | 12,24 | 267,08 |
14х1,5 | 13,21 | 346,68 |
19х1,5 | 14,6 | 448,01 |
27х1,5 | 17,31 | 614,72 |
37х1,5 | 19,72 | 833,45 |
4х2,5 | 9,4 | 172,51 |
5х2,5 | 10,2 | 212,37 |
7х2,5 | 11,02 | 267,92 |
10х2,5 | 13,76 | 372,32 |
14х2,5 | 14,88 | 490,46 |
19х2,5 | 16,5 | 640,14 |
27х2,5 | 20,05 | 907,62 |
37х2,5 | 22,38 | 1202,65 |
4х4 | 11,02 | 249,64 |
5х4 | 12,01 | 310,68 |
7х4 | 13,03 | 396,91 |
10х4 | 16,44 | 555,49 |
4х6 | 12,2 | 332,65 |
5х6 | 13,33 | 412,49 |
7х6 | 14,5 | 536,77 |
10х6 | 18,8 | 777,32 |
В случае если у Вас возникли дополнительные вопросы , Вы всегда можете обратиться к нашим специалистам по телефону +7 (812) 703-79-55, отправить сообщение по e-mail info@skmek.
ru или сделать Онлайн-Заявку на сайте. Мы всегда готовы помочь и ответить на Ваши вопросы.
десять скрытых признаков того, что ваш бывший перестал радоваться вашим отношениям – ООО «МТМ»
Написал Админндкэлектро . Размещено в католических сайтах знакомств посетителей.
десять скрытых признаков того, что ваш бывший перестал быть более счастливым в ваших отношенияхНезависимо от серьезности ваших отношений, влияние неуверенности в том, что думает ваш партнер, — это то, с чем может столкнуться каждый. Но, по правде говоря, эмоционально утомительно пытаться расшифровать большую часть текста или разобрать весь диалог. Сразу после этого возникает совершенно новый вопрос о том, действительно ли вам нужно что-то говорить или нет? Как обычно, выполняя это, начинают бой в том случае, если здесь действительно абсолютно ничего не происходит?
Очевидно, что вы не можете точно знать, что думают другие люди, если они не сообщат вам об этом.
Однако, слава богу, есть утонченные признаки того, что увлеченный незаинтересованный партнер может проявить себя.
Вы и ваш партнер обычно общаетесь в этом смысле.
Для тех, кто и ваш партнер на самом деле были серийными текстовыми сообщениями, и вам может внезапно сказать, что для их предотвращения есть радиомолчание, или вы всегда обновляли свою вторую половину через Snapchat, теперь они могут просто остаться без ответа , все может быть вверх.
«В современном сообществе социальных сетей, по моему мнению, вы определенно можете получать сигналы, используя их веб-хобби», — сказала вам Лори Салкин, новый старший сваха в SawYouAtSinai и консультант по отношениям. «Если вашему другу обычно нравились ваши собственные фотографии, и все это было неожиданно, иначе они постоянно присылали вам Snapchat, и вы могли неожиданно стать призраком, вы могли бы почувствовать себя отстраненным», — сказала она INSIDER.
Сосредоточенные на Салкине, они могут получить признаки того, что они недовольны чем-то одним.
Излишне говорить, что это действительно не всегда вы. Салкин опасается, что в случае, если взаимодействие между вами и вашим партнером ухудшится, не ныряйте, чтобы вы могли получить результаты слишком быстро. «Если вы все же купили отношения, наберитесь терпения. Они могут быть удалены из-за крайнего срока работы, или из-за семейного номера, или из-за чего-то личного, что беспокоит ее или его. Этому не обязательно учиться».
Найди и придумай им достаточно оправданий.
«Особенно, если вы оправдываетесь своим поведением, которое вам в любом случае не нужно от партнера, возможно, что-то не так». Салкин сказал, что в случае, если шкала смещается, первое, что вам нужно сделать, это когда вы должны изучить общую картину и тщательно оценить, действительно ли она заинтересована в ваших отношениях или нет.
Ваши разговоры совершенно однобоки.
«Если вы хотите поговорить со своим парнем, но он хочет пообщаться со своим мобильным телефоном или поиграть в игры на большом свидании, он может чувствовать себя наедине с собой, но он не всегда присутствует», — сообщил Помпей INSIDER.
«Тот, кто не заинтересован в воздействии, станет тревожным сигналом для чего-то большего, чем государство».
В разговоре с кем-то, с кем вы якобы будете в хороших отношениях, здесь не должно быть сомнений, что они тоже хотят поговорить с вами.
Ваша интимная трансформация.
«Это просто для всех тех, кто занимается меньшим сексом, если они находятся во время долгого, echte katholische Singles Dating-Seite крупных свиданий, однако, если он задерживается точно так же, как движется, набирает обороты, это может означать, что один любовник не как приверженные связи, потому что они будут, — объяснил Помпей.
Излишне говорить, что это не единственная потребность, которую они не могли решить, не желая пола. Это может быть результатом самого низкого сексуального влечения, иначе беспокойства вне отношений. Главное поговорить с бывшим.
Вы удалились из каталога целей.
Это вещи, когда ваш друг должен опаздывать часто, но если вы начинаете чувствовать, что опаздываете на работу, это повод отказаться от общения с вами, в том числе, возможно, не раз до знакомства.
«Когда вы наблюдаете, как ваши бывшие отказываются делать одну работу, чтобы вы могли договориться, или устроить большое свидание, или просто держать вас в интимной жизни в прямом эфире, они действительно начинают терять интерес во время свиданий», Помпей скажи мне.
Салкин подтвердил: «У меня были читатели, которые начали меня лично озадачивать, потому что их первые несколько раз были действительно так продуманы, как, например, вечерние украшения или потрясающий бар, сразу после которого ни с того ни с сего он просто обедал на на взлете, кроме того, они замечают, что потому их партнер теряет влечение», — сказала она.
обзор негорючих пород
Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как строения из бруса или бревна являются самыми сложными в этом плане объектами, то обязательно нужно разобраться, каким кабелем сделать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.
Мы поговорим о том, как выбрать кабель для полной защиты легковоспламеняющегося здания. Мы подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотной проводкой. В предложенной нами статье описаны допустимые в компоновке марки продукции, даны рекомендации по выбору сечения кабеля.
Содержание статьи:
- Особенности конструкции негорючего кабеля
- Маркировка кабеля
- Подробная информация о кабеле ВВГнг и его типе LS
- Советы по безопасной укладке
- Каким правилам должна соответствовать электропроводка?
- Тонкости ввода кабеля в деревянный дом
- Нюансы прокладки на участке до щита
- Особенности прокладки сетей внутри дома
- Что нужно знать о сечении кабеля?
- Выводы и полезное видео по теме
Особенности конструкции негорючего кабеля
В первую очередь электропроводка в деревянном здании должна соответствовать требованиям ПУЭ.
Для этого используются негорючие марки кабеля, которые прокладываются в специальных системах. Кабели негорючие, если ориентироваться на ГОСТ 31565-2012 , имеют несколько видов исполнения.
Рассмотрим все виды конструкций несгораемой вантовой конструкции:
- Изделия, не распространяющие горение при одинарной проводке.
- Кабели нг — в которых горение не распространяется на групповую проводку.
- Тип NG-LS — то же, но также с низким газо- и дымовыделением.
- Кабели НГ-ВЧ — то же, и не выделяющие газообразных коррозионно-активных веществ при горении и тлении при групповой проводке.
- Тип НГ-FRLS — негорючий, неспособный к распространению горения методом групповой прокладки с низким газо- и дымовыделением.
- Кабели НГ-фрхф — не выделяющие газообразных коррозионно-активных веществ при групповой проводке при горении и тлении.
- Тип NG-LSLTx — не поддерживающие горение при групповой разводке с низким газо- и дымовыделением, с продуктами горения малотоксичными.
- Кабели Ng-hfltx — не поддерживающие горение при групповом способе прокладки, не выделяющие газообразных коррозионно-активных веществ при горении и тлении, с продуктами горения малотоксичными.

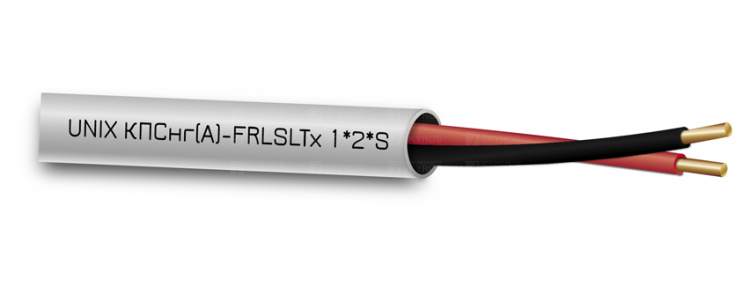

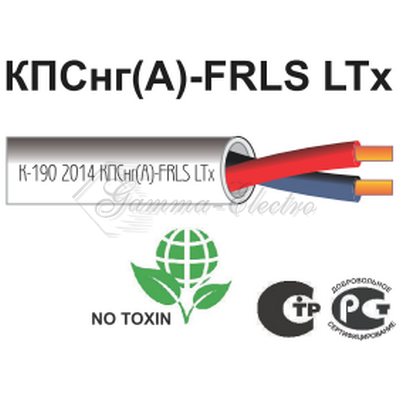

- Тип нг-FRLSLTx — не поддерживающие горение при групповой разводке с низким газо- и дымовыделением, с продуктами горения малотоксичными.
- Кабели нг-FRHFLTx — не поддерживающие горение при лучевом способе прокладки, не выделяющие газообразных агрессивных веществ при горении и тлении, с продуктами горения малотоксичные.
Следует отметить, что часто встречающееся выражение «кабели негорючие» звучит некорректно. Под ним часто подразумеваются изделия огнеупорные, негорючие, кабели с трудносгораемой оболочкой.
Жилы кабелей имеют индивидуальную виниловую изоляцию.
Они находятся в шланге из ПВХ. Основа для производства негорючей кабельной продукции
Кабели, не распространяющие горение при любом виде прокладки, под действием огня немедленно перестают работать, так как изоляция и оболочка сгорают или плавятся. Если начинается пожар, ни по какому огню не следует распространяться.
Огнестойкие изделия для электропроводки в течение определенного времени сохраняют способность функционировать при возгорании. В этом основное отличие этих двух видов кабельной продукции.
Маркировка кабелей
Все виды негорючих кабелей, которые были выпущены отечественными производителями, имеют в своем обозначении буквенное сочетание «нг». Это указывает на то, что продукт является негорючим кабельным продуктом.
В маркировке также встречаются следующие символы, характеризующие их поведение при горении:
- LS — малодымный газ.
- LSLTx — низкий уровень газовыделения, низкая токсичность выбросов.
- Hf — как при горении, так и при тлении отсутствуют коррозионно-активные газовыделения. В составе таких продуктов отсутствуют галогеновые добавки – бром, фтор, хлор и другие неметаллы.
Для выполнения в частном доме по своим параметрам подходит кабель, маркированный только буквой «нг». Если необходимо максимально обеспечить безопасность людей в случае эвакуации, лучше брать более дорогие изделия – «LS», «LSLTx», «HF».
При напряжении в сети не более 660/1000 В применяют кабель ВВГнг или NYM — импортный аналог первого, также подходят изделия с оболочкой и изоляцией из полимеров
Кабель ВВГнг устойчив к высокой температуре, так как при его производстве используется поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывать в местах, где достаточно высокая взрывоопасность. Системы, в которых используются эти кабели, находятся в эксплуатации более 180 минут.
Подробно о кабеле ВВГнг и его типе LS
С помощью этого внешнего кабеля обеспечивают питание стационарных и мобильных электроприборов.
И ВВГнг, и ЛС могут выполнять возложенные на них задачи в самых разных условиях.
Основные свойства последнего:
- Влагостойкость . Возможность функционирования в помещениях с повышенной влажностью.
- Возможность высотной прокладки . С его помощью можно смонтировать проводку под землей, в шахте.
- Огнестойкость . Он не только не способствует горению, но и не дымит под воздействием огня.
- Высокие технические характеристики , дающие возможность применения ВВГнг ЛС в нефтяной и химической промышленности.
Технические параметры продуктов этой серии разные. В соответствии с нормами значение напряжения допустимого тока равно 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока не более 50 Гц.
Эти изделия гибкие, имеют настолько прочный утеплитель, что испортить его практически невозможно. Срок службы кабелей, относящихся к этой серии, составляет до 30 лет.
Такой электрокабель целесообразно использовать для проекта электропроводки деревянного дома, так как здесь с большой вероятностью может возникнуть пожар
Все кабели ВВГнг, и ЛС в том числе, относятся к силовым. Они сделаны из меди. Максимальное количество ядер — пять. Двухжильные изделия чаще всего используются для дома. Минимальное сечение жилы всех изделий серии ВВГ составляет 1,5 мм².
Самый популярный цвет внешней изоляционной оболочки – черный, но довольно часто можно встретить и белый утеплитель.
При параметрах основных токонесущих жил кабеля размер жилы равен нулю. Если размер токоведущей жилы находится в пределах 1,5 — 2,5, то сечение нуля будет равно 1,5
Символы в обозначении ВВГнг указывают:
- В — материал оболочки винил;
- Г — кабель имеет «голую» жилу с защитой в виде двойной изоляции из ПВХ;
- нг — негорючий.
Поскольку в маркировке отсутствует символ «А», кабель выполнен медным.
ЛС, но полностью малодымность свидетельствует о неспособности продукта к горению. Цена одного метра кабеля зависит от количества жил и их сечения. В случае трехфазного напряжения используется многожильный проводник.
В конструкции ВВГнг ЛС предусмотрены однопроволочные или многопроволочные жилы. Геометрия жил может быть как в виде круга, так и в виде сектора. Не рекомендуется его установка под землей без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной разводки в специальных жгутах.
Данный силовой провод не имеет брони, поэтому при монтаже и эксплуатации необходимо исключить возможность механических воздействий на него
ВВГнг ЛС применяется при температурных показателях 30 — 50°С, и его характеристики остаются неизменными даже при жилы нагреваются до +400°С.
Если целостность кабеля не нарушена, и он содержит однопроволочные жилы, то он может быть изогнут под монтажным радиусом, идентичным десятку наружных диаметров.
При наличии многопроволочных жил максимальный радиус составляет 7,5 наружных диаметров.
С правилами и формулами, используемыми при расчете сечения кабеля, познакомим , с которым настоятельно рекомендуем ознакомиться.
Советы по безопасной укладке
И выбор материалов, и способ электропроводки, и способ установки монтажных изделий в деревянном доме имеют свою специфику. Приоритетом является безопасность.
Каким правилам должна соответствовать электропроводка?
Если основание горючее, монтаж должен производиться открытым способом или локализовать проводник, заключив его в защитную оболочку.
В том случае, когда внутренние перегородки в доме каркасные, снабженные негорючим наполнителем, обычно трос укладывают в металлорукав или гофру. Более правильным решением будет установка стоек, через которые проходит кабель
Важным моментом является обеспечение хорошего доступа к кабелю при помещении его в защитный кожух.
Даже если электропроводку в деревянном доме выполняют опытные электрики, для оценки их работы необходимо знать три основных правила, которые к ней относятся:
- Предотвратите даже возможность воспламенения электрических кабелей или хотя бы сведите ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае короткого замыкания. (короткое замыкание) в электрической цепи. Следовательно, провода не должны соприкасаться с деревянной поверхностью.
- Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно передавать максимальные нагрузки. Любая степень нагрева клеммных соединений и входного кабеля не допускается.
- Электрические провода должны быть в идеальном техническом состоянии, чтобы исключить малейшую возможность поражения электрическим током жителей дома.
В любом случае они не должны передавать открытый огонь на деревянные элементы в случае короткого замыкания. (короткое замыкание) в электрической цепи. Следовательно, провода не должны соприкасаться с деревянной поверхностью.Правила безопасности нельзя отодвигать на второй план ради эстетической составляющей. Последствия могут быть необратимыми. Все ответвления электропроводки в доме из дерева должны быть оборудованы и другими устройствами защитного отключения.
Тонкости ввода кабеля в деревянный дом
Существует два основных способа введения негорючего кабеля для его дальнейшей разводки в деревянном доме с соблюдением техники безопасности.
Первый — прокладка под землей . Способ надежен, так как кабель защищен от внешних воздействий.
Существенным минусом являются земляные работы, связанные с устройством траншеи глубиной не менее 0,8 м. Это влечет за собой дополнительные финансовые затраты.
Второй способ воздушная проводка . Здесь необходим доступ, а без него невозможно работать на электрических столбах. Поэтому работы могут выполнять только квалифицированные электрики.
Диаметр кабеля на стойке не может быть менее 16 мм. Лучше использовать самонесущие алюминиевые провода с хорошей изоляцией и сроком службы 25 лет. Дальше продолжать линию с таким проводом нельзя — для помещения нужна медная жила.
Если нет проекта, то перед вводом электричества в деревянный дом необходимо рассчитать нагрузку при условии функционирования всех электроприборов
Собственно ввод выполняется в металлическом рукаве. Для этого проделайте в стене отверстие, закрепите в нем трубу, а внутрь проложите кабель.
Оставшееся пространство заполняется цементным раствором. Вы можете замочить паклю в растворе и использовать ее в качестве наполнителя для труб.
Кабель крепится к деревянной стене с помощью специальных хомутов. Они обеспечивают хороший неокислительный контакт. В случае использования троса для подвески троса устанавливается рым-болт для его крепления к ограждающей конструкции.
Запрещается монтировать трос с натяжкой. Он должен свободно свисать по всей длине, а перед входом в стену необходимо обеспечить положение ниже отверстия. В противном случае атмосферная влага будет проникать по кабелю внутрь дома. Не тяните за сам кабель.
Правила регламентируют толщину стенок труб. Для мощного кабеля необходима защита толщиной до 1 см. При сечении кабеля не более 4 мм достаточно втулки со стенками 2,8 мм. Это правило соблюдается для всей проводки в доме.
Нюансы прокладки на участке к щиту
Это тоже один из важных участков электропроводки. Его специфика заключается в том, что от перегрузок при коротком замыкании он не застрахован автоматической защитой.
Задача решается следующим вариантом: на участке длиной до 3 м кабель полностью помещается в металлическую трубу.
Станок может быть размещен снаружи сруба в защищенном кожухе. Этот вариант надежен, хотя и не очень удобен для жильцов дома.
УЗО и комплект автоматов пыле-влагозащиты непосредственно перед входом в деревянный дом. Срабатывание происходит при уровне нагрузки, превышающем соответствующий параметр главного автомата, расположенного в РУ.
При установке счетчика необходимо соблюдать основное условие — не допускать разрывов питающей линии. Скручивание категорически недопустимо, поэтому для этого следует использовать только цельный трос.
Особенности организации сетей внутри дома
Безопасная разводка электрики внутри дома может быть выполнена двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилю помещения. А вот скрытый вариант установки, выполненный в соответствии с требованиями электробезопасности, будет стоить дороже.
Способы установки открытой проводки
Существует несколько способов установки открытой проводки. Все они безопасны, их часто выбирают по стилю оформления. В продаже много для прокладки открытой проводки, есть приемы монтажа, благодаря которым можно внести в интерьер определенный колорит.
В открытой проводке все на виду. Все неисправности можно устранить очень быстро, заменив проблемный участок. Этот способ когда-то был очень популярен, но сейчас для деревянного дома это единственное разумное решение.
Кабель проложен внутри здания по стенам и потолку. При этом можно заменить или провод ПВ-1. На керамические изоляторы намотан витой шнур, который может стать изюминкой конструкции. Такую проводку можно модернизировать, прокладывать новые линии.
На рынке представлен большой ассортимент самозатухающих каналов. Вы всегда сможете подобрать их под цвет и стиль помещения.
Скрытая электропроводка в деревянном доме
Монтаж скрытой электропроводки в таком пожароопасном здании — трудоемкий процесс.
Выбор этого варианта может создать много проблем, если вам нужен ремонт кабеля или обновление сети. Тем не менее из-за нежелания видеть открытые провода и распределительные коробки многие предпочитают скрытый монтаж.
Такая проводка должна быть предусмотрена на этапе проектирования. Для обеспечения максимальной безопасности проводку изолируют металлической или оцинкованной трубой, которая обязательно покрывается краской. Кабель подводится к розетке, как и к выключателю, через отверстия, предварительно защищающие от возгорания.
Скрытый способ установки реализуют исключительно в соответствии с нормативными документами. Материалы используются специальные, служащие огнезащитой. Кабель, проложенный в перекрытиях, должен быть в пластиковой негорючей трубе или в металлической втулке.
При выполнении скрытой проводки следует учитывать, что сруб будет усаживаться. Поэтому нельзя допускать взаимодействия дерева с проводами, металлическими или пластиковыми швеллерами.
Как показывает практика, чаще всего комбинируют способы открытой и закрытой проводки.
Что нужно знать о поперечном сечении кабеля?
Этот параметр определяется на основе величины тока. Если сечение и нагрузки не соответствуют друг другу, возникнут короткие замыкания, и как следствие – пожар. Так, если в планах закрытая проводка, а номинальный ток 16 А, то потребуется кабель сечением не менее 2 мм². При номинальном токе 25 А — 4 мм².
Выберите кабель по группам распределения и в зависимости от ожидаемой нагрузки. Для того чтобы подключить розетки, нужен кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность 4,6 кВт.
Осветительные приборы питаются кабелем сечением 1,5 мм². Мощность этой группы до 3,3 кВт. Поэтому количество и расположение источников света необходимо планировать до начала монтажа – при составлении электрической схемы
Бытовая техника большой мощности подключается кабелем сечением 4 мм². Такие устройства необходимо подключать к отдельной розетке и нельзя подключать к другой группе.
Выводы и полезное видео по теме
Главное о проводке в пожароопасном доме:
