Какие основные характеристики имеет осциллограф RIGOL DS1104Z Plus. Чем он отличается от других моделей серии DS1000Z. Какие дополнительные функции доступны в этом приборе. На что обратить внимание при выборе цифрового осциллографа.
Ключевые особенности RIGOL DS1104Z Plus

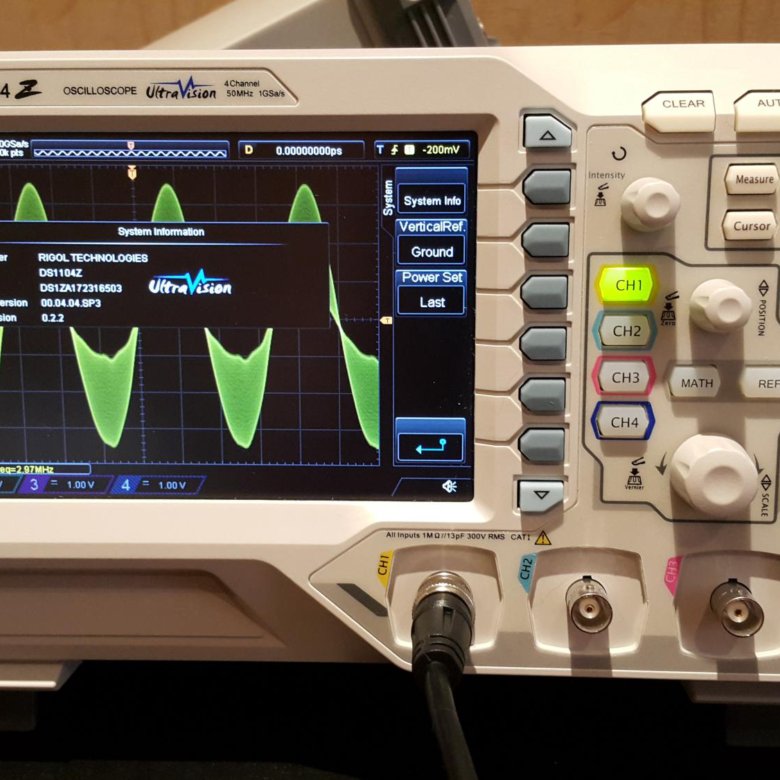

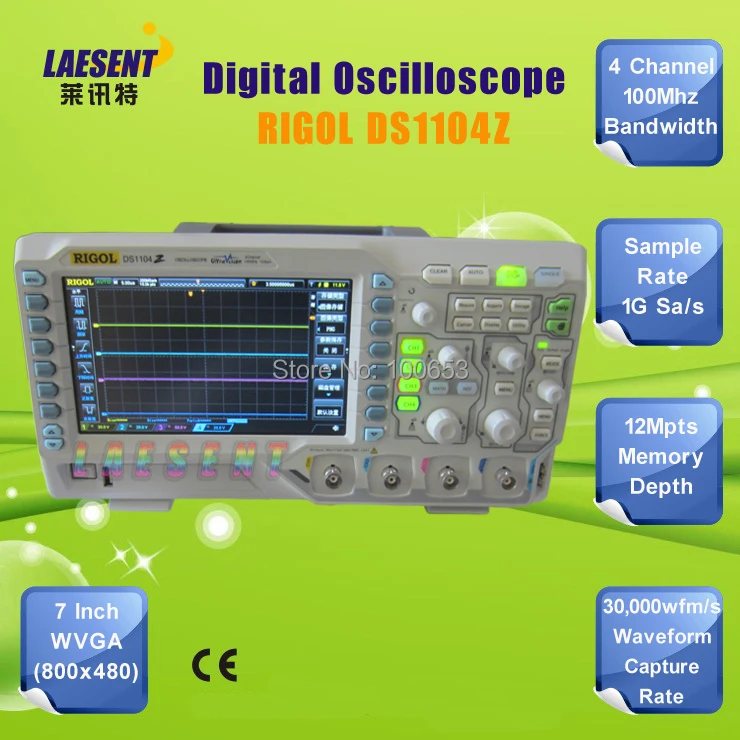

RIGOL DS1104Z Plus — это современный 4-канальный цифровой осциллограф с полосой пропускания 100 МГц. Рассмотрим его основные характеристики и возможности:
- 4 аналоговых канала
- Полоса пропускания 100 МГц
- Частота дискретизации до 1 Гвыб/с
- Память 12 Мбайт (с возможностью расширения до 24 Мбайт)
- 7-дюймовый цветной TFT-дисплей с разрешением 800×480 пикселей
- Частота обновления до 30000 осциллограмм в секунду
- Возможность апгрейда до осциллографа смешанных сигналов (MSO) с 16 цифровыми каналами
Прибор обеспечивает высокое качество измерений и отличается удобством использования благодаря продуманному интерфейсу и широкому набору функций.
Сравнение DS1104Z Plus с другими моделями серии DS1000Z
| Модель | Полоса пропускания | Генератор сигналов | MSO-Ready |
|---|---|---|---|
| DS1054Z | 50 МГц | Нет | Нет |
| DS1074Z Plus | 70 МГц | Нет | Да |
| DS1104Z Plus | 100 МГц | Нет | Да |
| DS1074Z-S Plus | 70 МГц | Да | Да |
| DS1104Z-S Plus | 100 МГц | Да | Да |
DS1104Z Plus выделяется максимальной полосой пропускания 100 МГц и возможностью расширения до MSO, что делает его оптимальным выбором для широкого круга задач.
Расширенные возможности измерений
RIGOL DS1104Z Plus предлагает ряд продвинутых функций для детального анализа сигналов:
- Глубокая память до 24 Мбайт для захвата длинных последовательностей сигналов
- Режим высокого разрешения для повышения вертикального разрешения до 12 бит
- Расширенные возможности запуска, включая запуск по длительности импульса, по ранту, по наклону фронта
- Декодирование протоколов последовательных шин (опционально)
- Математические функции, включая БПФ-анализ
- Тестирование по маске «годен/не годен»
Эти функции позволяют проводить комплексный анализ аналоговых и цифровых сигналов в различных приложениях.

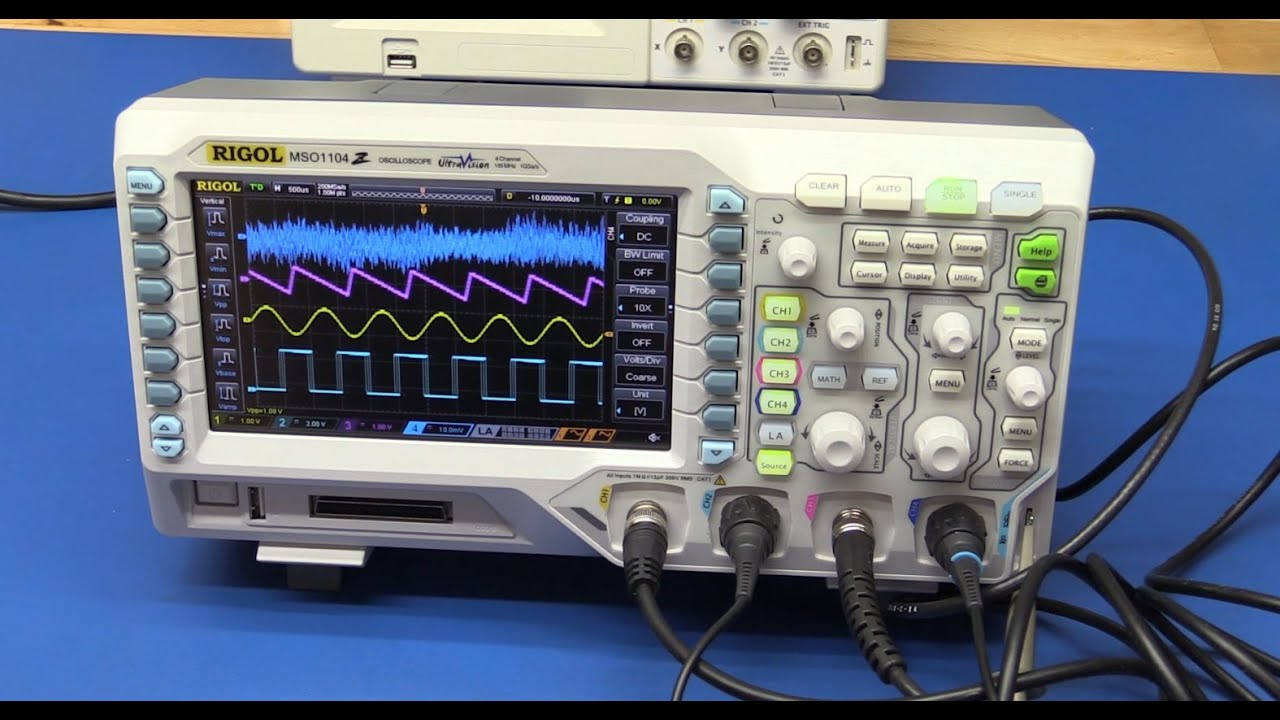

Возможности апгрейда до осциллографа смешанных сигналов
Одним из ключевых преимуществ DS1104Z Plus является возможность расширения до осциллографа смешанных сигналов (MSO). Как это работает?
- Добавляется 16 цифровых каналов с помощью логического пробника RPL1116
- Частота дискретизации цифровых каналов до 1 Гвыб/с
- Возможность синхронного анализа аналоговых и цифровых сигналов
- Запуск и декодирование по цифровым каналам
Это позволяет использовать один прибор для отладки как аналоговых, так и цифровых схем, что особенно удобно при разработке встраиваемых систем.
Удобство использования и интерфейсы
RIGOL DS1104Z Plus обладает рядом особенностей, делающих работу с прибором комфортной:
- Большой 7-дюймовый цветной дисплей с высоким разрешением
- Интуитивно понятный интерфейс с поддержкой нескольких языков
- Быстрый доступ к основным функциям с помощью кнопок на передней панели

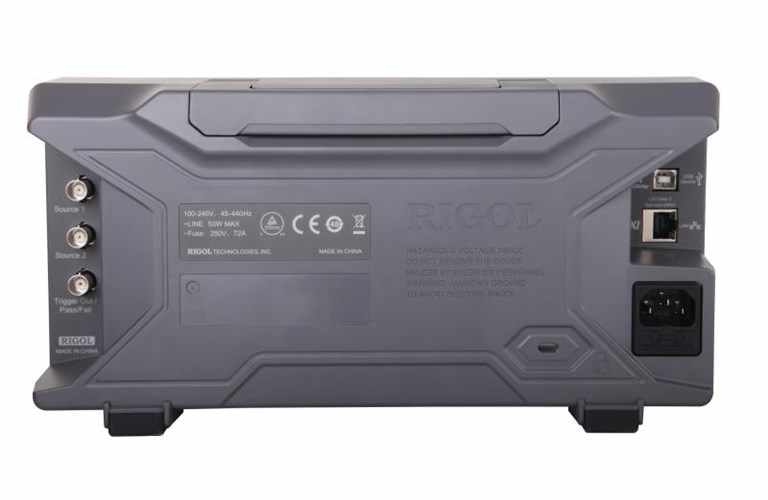

- Интерфейсы USB и LAN для подключения к компьютеру и удаленного управления
- Возможность сохранения данных на USB-накопитель
Это позволяет быстро освоить прибор и эффективно использовать его широкие возможности.
Применение RIGOL DS1104Z Plus
Благодаря своим характеристикам, DS1104Z Plus находит применение в различных областях:
- Разработка и отладка электронных устройств
- Тестирование и контроль качества в производстве
- Образовательные учреждения для обучения студентов
- Сервисные центры для диагностики неисправностей
- Научно-исследовательские лаборатории
Широкие возможности прибора позволяют решать как базовые, так и сложные измерительные задачи в этих сферах.
Сравнение с конкурентами
Как DS1104Z Plus выглядит на фоне аналогов других производителей?
- По сравнению с Tektronix TBS1104 имеет более глубокую память и выше частоту обновления
- Превосходит Keysight DSOX1104A по частоте дискретизации и возможностям расширения
- Предлагает лучшее соотношение цена/качество среди осциллографов данного класса
При этом RIGOL обеспечивает высокое качество и надежность приборов, сравнимое с лидерами рынка.
На что обратить внимание при выборе
При выборе цифрового осциллографа рекомендуется учитывать следующие факторы:
- Полоса пропускания должна как минимум в 3-5 раз превышать максимальную частоту исследуемого сигнала
- Количество каналов — для одновременного анализа нескольких сигналов
- Частота дискретизации и глубина памяти — для детального изучения формы сигнала
- Возможности запуска и анализа — для решения специфических измерительных задач
- Удобство интерфейса и наличие автоматизированных измерений
DS1104Z Plus хорошо сбалансирован по этим параметрам для широкого круга применений.
Заключение
RIGOL DS1104Z Plus представляет собой современный многофункциональный осциллограф, обладающий отличным соотношением цена/качество. Он обеспечивает:
- Высокое качество измерений благодаря полосе 100 МГц и частоте дискретизации 1 Гвыб/с
- Широкие возможности анализа сигналов с помощью продвинутых функций запуска и обработки
- Удобство использования за счет большого дисплея и интуитивного интерфейса
- Возможность расширения до осциллографа смешанных сигналов
Все это делает DS1104Z Plus отличным выбором для широкого круга задач в электронике, от образования до промышленного применения.
Rigol DS1104Z-S ~ Цифровой осциллограф ~ Masteram®
Код: 844218
Цифровой осциллограф RIGOL DS1104Z-S
Все о товаре
Описание
Характеристики
Видео
Доставка
Оплата
Гарантия
Снят с производства
Связаться
с менеджером
Все о товаре
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Бренд:Четырехканальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с, 7″ дисплеем, записью до 30,000 осциллограмм/с и двухканальным генератором сигналов на 25 МГц.
Снят с производства
Связаться
с менеджером
Сравнить
Сравнить
Оптом дешевле
Снят с производства
Связаться
с менеджером
Вас также могут заинтересовать
Описание
Цифровой осциллограф RIGOL DS1104Z-S – новый четырехканальный осциллограф экономного уровня нового поколения (100 МГц) с двухканальным генератором сигналов на 25 МГц. Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр осциллограмм и измерения. RIGOL DS1104Z-S обеспечивает захват 30 000 осциллограмм в секунду, а удобный 7-дюймовый цветной жидкокристаллический дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.
Цифровой осциллограф RIGOL DS1104Z-S идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности
- Полоса пропускания: 100 МГц.
- 4 канала.
- Частота дискретизации в реальном времени: 1 Гвыб/с.
- Глубина памяти: 12 М точек.
- Встроенный двухканальный генератор сигналов на 25 МГц.
- Инновационная технология UltraVision.
- 7-дюймовый цветной ЖК дисплей.
- Вертикальная чувствительность: 1 мВ/дел – 10 В/дел.
- Математические функции: сложение, вычитание, умножение, деление, быстрое преобразование Фурье и др.
- Компактный дизайн, малые габариты и вес.
Технические характеристики
| Полоса пропускания | 100 МГц |
| Каналы | 4 |
| Частота дискретизации в реальном времени | 1,0 Гвыб/с |
| Генератор сигналов | 2 канала, 25 МГц |
| Глубина памяти | 12 М точек, 24 М точек (опц.) |
| Запись осциллограмм | 30 000 осциллограмм/сек |
| Диапазон вертикальной чувствительности | 1 мВ/дел – 10 В/дел |
| Диапазон смещения | 1 мВ/дел — 499 мВ/дел: ± 2 В 500 мВ/дел — 10 В/дел: ± 100 В |
| Вертикальное разрешение | 8 бит |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |
| Выходное напряжение | ~ 3 В, пик-пик | Частота | 1 кГц |
| Мощность | 50 Вт (макс. ) |
| Напряжение | 100-120 В/50 Гц/60 Гц/400 Гц 100-240 В/50 Гц/60 Гц |
| Метод охлаждения | вентилятор |
| Дисплей | 7-дюймовый цветной ЖК (800×480) |
| Вес | 3,8 кг (± 0,2 кг) |
| Размеры | 313,1 × 160,8 × 122,4 мм |
Видео
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для RIGOL DS1104Z-S(англ.).
Загрузить инструкцию пользователя для RIGOL DS1104Z-S(англ.).
Комплектация
- Цифровой осциллограф RIGOL DS1104Z-S (1 шт.)
- Кабель питания (1 шт.)
- Пассивные щупы (4 шт.)
- Кабель USB (1 шт.)
Читать далее
Описание
Цифровой осциллограф RIGOL DS1104Z-S – новый четырехканальный осциллограф экономного уровня нового поколения (100 МГц) с двухканальным генератором сигналов на 25 МГц.
Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр осциллограмм и измерения. RIGOL DS1104Z-S обеспечивает захват 30 000 осциллограмм в секунду, а удобный 7-дюймовый цветной жидкокристаллический дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.
Цифровой осциллограф RIGOL DS1104Z-S идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности
- Полоса пропускания: 100 МГц.
- 4 канала.
- Частота дискретизации в реальном времени: 1 Гвыб/с.
- Глубина памяти: 12 М точек.
- Встроенный двухканальный генератор сигналов на 25 МГц.
- Инновационная технология UltraVision.
- 7-дюймовый цветной ЖК дисплей.
- Вертикальная чувствительность: 1 мВ/дел – 10 В/дел.
- Математические функции: сложение, вычитание, умножение, деление, быстрое преобразование Фурье и др.
- Компактный дизайн, малые габариты и вес.
Технические характеристики
| Полоса пропускания | 100 МГц |
| Каналы | 4 |
| Частота дискретизации в реальном времени | 1,0 Гвыб/с |
| Генератор сигналов | 2 канала, 25 МГц |
| Глубина памяти | 12 М точек, 24 М точек (опц.) |
| Запись осциллограмм | 30 000 осциллограмм/сек |
| Диапазон вертикальной чувствительности | 1 мВ/дел – 10 В/дел |
| Диапазон смещения | 1 мВ/дел — 499 мВ/дел: ± 2 В 500 мВ/дел — 10 В/дел: ± 100 В |
| Вертикальное разрешение | 8 бит |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |
| Выходное напряжение | ~ 3 В, пик-пик | Частота | 1 кГц |
| Мощность | 50 Вт (макс. ) |
| Напряжение | 100-120 В/50 Гц/60 Гц/400 Гц 100-240 В/50 Гц/60 Гц |
| Метод охлаждения | вентилятор |
| Дисплей | 7-дюймовый цветной ЖК (800×480) |
| Вес | 3,8 кг (± 0,2 кг) |
| Размеры | 313,1 × 160,8 × 122,4 мм |

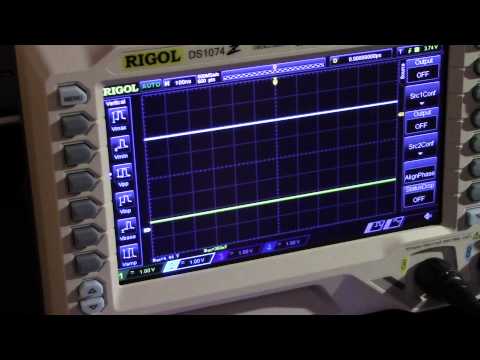

Видео
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для RIGOL DS1104Z-S(англ.).
Загрузить инструкцию пользователя для RIGOL DS1104Z-S(англ.).
Комплектация
- Цифровой осциллограф RIGOL DS1104Z-S (1 шт.)
- Кабель питания (1 шт.)
- Пассивные щупы (4 шт.)
- Кабель USB (1 шт.)
Характеристики
| Диагональ экрана |
|
| Количество каналов |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
| Объем памяти |
|
Доставка
Оплата
Гарантия
Чат по продажам
Українська не в сети
Техническая поддержка не в сети
Сравнить
Не выбрано товаров для сравнения
Чат по продажам
Сравнить

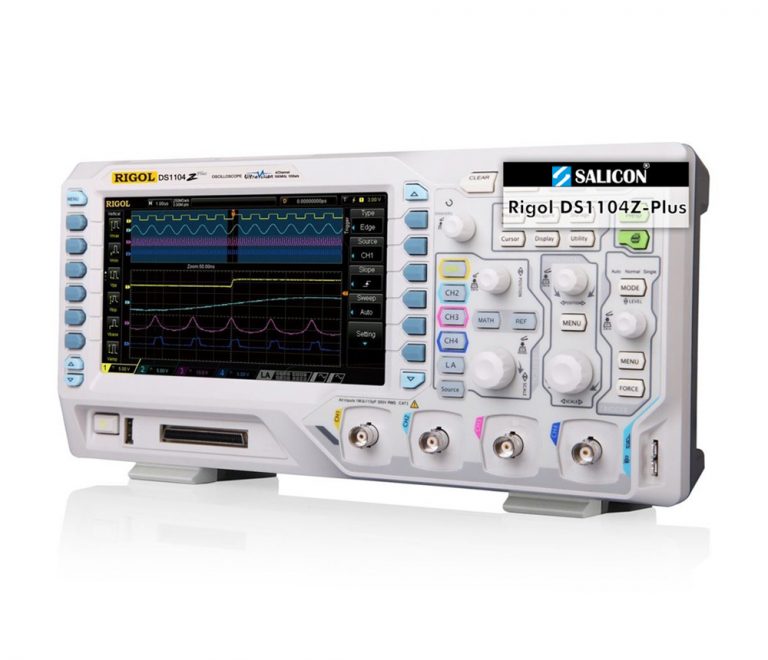

Цифровой осциллограф RIGOL DS1104Z Plus
4 аналоговых канала, 16 цифровых каналов (опция), полоса пропускания 100 МГц, частота дискретизации 1 ГВыб/с (8 каналов), 500 МВыб/с (16 каналов), 7″ дисплей и запись до 30,000 осц/с.
Артикул: 869163 Категория: Цифровые осциллографы
- Описание
RIGOL DS1104Z Plus – четырехканальный осциллограф (100 МГц) с возможностью обновления до осциллографа смешанных сигналов с 16 цифровыми каналами. Этот компактный легкий цифровой осциллограф обеспечивает исключительно точные измерения и просмотр осциллограмм. RIGOL DS1104Z Plus обеспечивает захват 30 000 осциллограмм в секунду, а удобный 7-дюймовый цветной жидкокристаллический дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.
Цифровой осциллограф RIGOL DS1104Z Plus идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности
- Полоса пропускания: 100 МГц.
- 4 аналоговых + 16 цифровых каналов (опция MSO Upgrade Option).
- Частота дискретизации в реальном времени: до 1 Гвыб/с.
- Глубина памяти: 12 М точек.
- Инновационная технология UltraVision.
- 7-дюймовый цветной ЖК дисплей.
- Вертикальная чувствительность: 1 мВ/дел – 10 В/дел.
- Математические функции: сложение, вычитание, умножение, деление, быстрое преобразование Фурье и др.
- Компактный дизайн, малые габариты и вес.
Технические характеристики
| Полоса пропускания | 100 МГц |
| Аналоговые каналы | 4 |
| Цифровые каналы | 16 (опция MSO Upgrade Option) |
| Частота дискретизации в реальном времени | 1 Гвыб/с |
| Глубина памяти | 12 М точек, 24 М точек (опц.) |
| Запись осциллограмм | 30 000 осциллограмм/сек |
| Диапазон вертикальной чувствительности | 1 мВ/дел – 10 В/дел |
| Диапазон смещения | 1 мВ/дел — 499 мВ/дел: ± 2 В 500 мВ/дел — 10 В/дел: ± 100 В |
| Вертикальное разрешение | 8 бит |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |
| Выходное напряжение | ~ 3 В, пик-пик | Частота | 1 кГц |
| Мощность | 50 Вт (макс. ) |
| Напряжение | 100-120 В/50 Гц/60 Гц/400 Гц 100-240 В/50 Гц/60 Гц |
| Метод охлаждения | вентилятор |
| Дисплей | 7-дюймовый цветной ЖК (800×480) |
| Вес | 3,8 кг (± 0,2 кг) |
| Размеры | 313,1 × 160,8 × 122,4 мм |
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для RIGOL DS1104Z Plus (англ.).
Загрузить руководство пользователя для RIGOL DS1104Z Plus (англ.).
Видео
youtube.com/embed/61PcCooxoO4″ frameborder=»0″ scrolling=»yes»> Комплектация
- Цифровой осциллограф RIGOL DS1104Z Plus — 1 шт.
- Кабель питания — 1 шт.
- Пассивные щупы — 4 шт.
- Кабель USB — 1 шт.

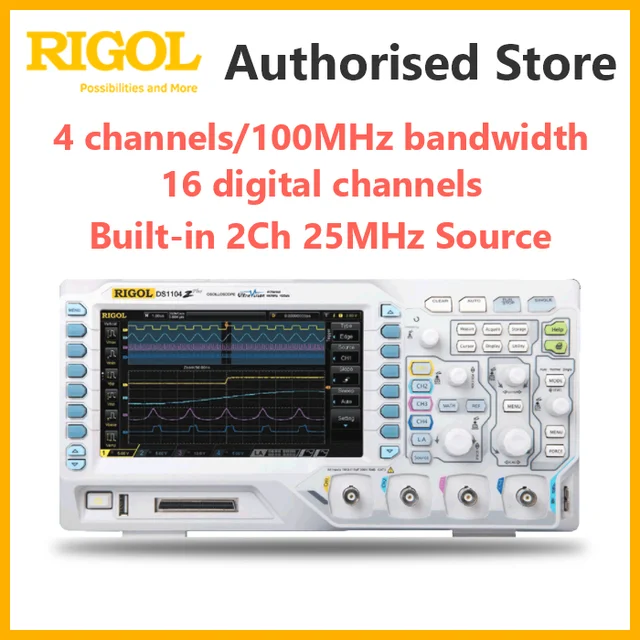

Осциллограф Rigol DS1104Z-S+
Rigol DS1104Z-S+ имеет 4 канала и имеет очень высокое качество, сравнимое с качество осциллографов Keysight и Tektronix. Этот осциллограф имеет частоту дискретизации до 1 Гвыб/с, память на 12 миллионов точек, и четко читаемый 7-дюймовый ЖК-экран.
Этот осциллограф имеет интерфейс USB, который можно использовать для передачи данных измерений на ПК. Измерение результаты также могут быть сохранены на карту памяти USB через порт USB на передней панели. Из-за Частота обновления 30000 wfm/s позволяет быстро анализировать сигналы и находить любые проблемы, которые могут происходят в сигнале.
Номера моделей, оканчивающиеся на «S», идентичны моделям без «S», но они также оснащены 2-канальным функциональным генератором с частотой 25 МГц.
Обновление: Осциллографы DS1000Z предлагают улучшенную функциональность БПФ благодаря последнему программному обеспечению. Обновить. В результате БПФ больше не может рассчитываться на основе отображаемых точек. на экране, но для этого используются 16 точек из памяти. Это делает БПФ более точным.
База знаний
В феврале 2016 года мы добавили статью в центр знаний, в котором мы сравниваем бюджетные 4-х канальные осциллографы. Здесь мы сравниваем DS1054Z с альтернативой GW Instek.
Обзор модели
Основными различиями в характеристиках различных осциллографов серии DS1000Z являются полоса пропускания и наличие функционального генератора. Модели с плюсом за ними могут быть преобразованы в версии MSO. Для этого необходимо заказать опцию RPL1116.
Основные отличия указаны ниже в таблице:
| Модель | Полоса пропускания | Цифровые каналы | Функциональный генератор | Цена |
| ДС1054З | 50 МГц | нет | нет | 347,93
€347,93
Искл. НДС |
| DS1074Z+ | 70 МГц | Возможность модернизации | нет | 412,4 €412,40 Искл. НДС |
| DS1074Z- S + | 70 МГц | Возможность модернизации | да | 568,6 €568,60 Искл. НДС |
| DS1104Z+ | 100 МГц | Возможность модернизации | нет | 432,23 €432,23 Искл. НДС |
| DS1104Z- S + | 100 МГц | Возможность модернизации | да | 609. 09
€609,09
Искл. НДС |
Технические характеристики
Следующие технические характеристики относятся ко всем моделям серии Rigol DS1000Z, если не указано иное.
| Память | 12 МБ/12 МБ (деленное на количество каналов). |
| Частота дискретизации | 250 Мвыб/с (4 активных канала), 500 Мвыб/с (2 активных канала) 1 Гвыб/с (1 активный канал) |
| Дисплей | 7-дюймовый TFT, 800×480 пикселей, 160 000 цветов |
| Входное сопротивление | 1 МОм |
| Количество каналов | 4 |
| Масштаб по горизонтали (ввод) | 5 нс/дел — 50 с/дел |
| Вертикальная чувствительность (вход) | 1 мВ/дел — 10 В/дел |
| АЦП | 8-битное разрешение |
| Максимальное напряжение | CAT I 300 Вэфф, CAT II 100 Вэфф, переходное перенапряжение 100 Впик |
| Время нарастания | DS1104Z: 3,5 нс DS1074Z: 5 нс |
| Держатель датчика | 0,1x — 1000x |
| Количество каналов | 4 |
| Измеренное значение шума | 1 мВ pp (при 100 мс, 1 мВ/дел, длина записи: 3 Мб) |
| Соединения | USB 2. 0 тип A, USB 2.0 тип B, локальная сеть |
| Вес (без коробки) | 3,2 кг |
| Размеры | 313 х 161 х 122 мм |
Характеристики генератора функций (только для моделей S)
| Частота дискретизации | 200 Мвыб/с |
| Разрешение по вертикали | 14 бит |
| Количество каналов | 2 |
| Максимальная частота | 25 МГц |
Опции
Следующие четыре опции включены бесплатно:
- Расширение памяти до 24 МБ
- Расширенный триггер
- Декодирование протокола (RS232, I2C, SPI)
- Модуль записи
Принадлежности
Осциллографы модели DS1000Z по умолчанию поставляются с:
- 4 пассивных датчика (150 МГц, тип PVP3150)
- USB-кабель для передачи данных
- Шнур питания
Rigol DS1104Z Plus — Salicon Nano Technology Private Limited
Код: DS1104Z Plus
- Описание
- Особые возможности
- Характеристики
- Аксессуары
- Загрузки
- РОЛИКИ
- Отзывы (0)
Описание
Rigol DS1104Z-Plus — высококачественный 4-канальный цифровой запоминающий осциллограф.
Он имеет частоту дискретизации в реальном времени до 1 Гвыб/с и полосу пропускания 100 МГц.
Осциллографы Rigol оснащены хорошо спроектированными и простыми в использовании панелями управления, предлагающими широкий набор простых в использовании функций для решения любых измерительных задач. Навигация по меню интуитивно понятна и доступна на нескольких языках.
Этот высокопроизводительный стандарт не только обеспечивает захват мгновенных сигналов в реальном времени, но также позволяет отслеживать детали повторяющихся сигналов. DS1104Z-Plus имеет частоту обновления до 30 000 осц/с, что позволяет пользователям быстрее захватывать мгновенные сигналы, а также аномальные сигналы. Это также помогает улучшить возможности захвата сигналов и ускорить курс отладки схемы.
Особенно большие цветные TFT-дисплеи очень легко читаются. Благодаря интеллектуальной системе отображения или маскирования информации для отображения сигналов всегда доступна максимально возможная площадь. Кривые сигналов, отображение БПФ и другие функции могут одновременно отображаться на дисплее.
| Модель | ДС1054З | DS1074Z Plus | DS1074Z-S Плюс | DS1104Z Плюс | DS1104Z-S Плюс |
|---|---|---|---|---|---|
| Каналы | 4 | 4 | 4 | 4 | 4 |
| Полоса пропускания | 50 МГц | 70 МГц | 70 МГц | 100 МГц | 100 МГц |
| Частота дискретизации | 1 Гвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Гвыб/с |
| Глубина памяти | 24 Мб | 24 Мбит/с | 24 Мбит/с | 24 Мбит/с | 24 Мбит/с |
| 2-канальный генератор сигналов | х | х | Стандарт | х | Стандарт |
Специальные функции

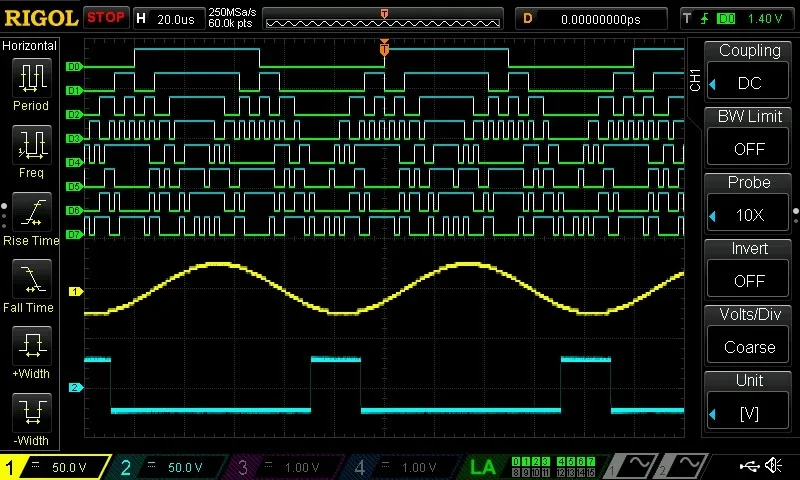

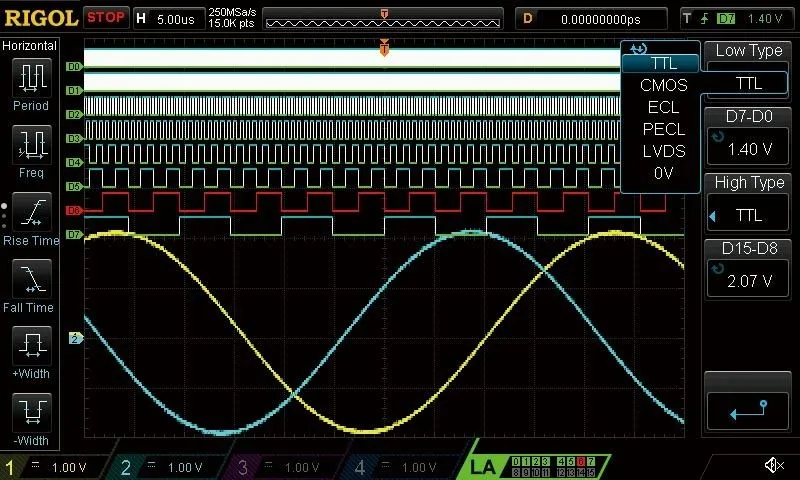

MSO Ready (опция, не входит в комплект — Logic Probe-RPL1116) время.

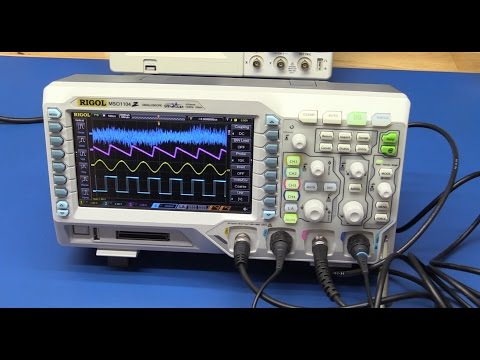

Это приобретаемая опция, которую можно найти в аксессуарах. Если вы планируете купить новое устройство с уже включенным логическим анализатором, обратите внимание на серию Rigol MSO1000Z.
Большой дисплей на 4 канала
На большом дисплее диаметром 17,8 см (7″) и разрешением 800 × 480 пикселей можно без проблем отображать все четыре канала.
Deeper Memory
Осциллографы Rigol DS1000Z могут хранить до 12 миллионов точек измерения. Вы можете увеличить выбранную часть захваченных осциллограмм, чтобы получить более подробную информацию и прокрутить точки измерения. С дополнительным модулем памяти MEM-DS1000Z доступно даже 24 миллиона точек данных. Модуль расширения памяти «MEM-DS1000Z» доступен на этой странице во вкладке «аксессуары».
Быстрый захват
Высокая частота дискретизации (до 1 Гвыб/с) осциллографов Rigol DS1000Z и большой объем памяти позволяют записывать до 30 000 сигналов в секунду.
Запись, воспроизведение, анализ сигналов в реальном времени (опция)
С помощью дополнительного модуля записи DS1000Z-REC можно удобно записывать, отображать и анализировать записанные сигналы. Модуль рекордера «DS1000Z-REC» доступен на этой странице во вкладке «Аксессуары».
Многоуровневый дисплей градации интенсивности Дисплей «Многоуровневая градация интенсивности» позволяет также полностью отображать расширенные характеристики сигнала с очень большим количеством измеренных значений.
Расширенные возможности запуска
Осциллографы Rigol предлагают широкие возможности запуска для профессионального использования. Специальные триггеры Windows, Nth Edge, Delay, Timeout, Runt, RS232/UART, I²C и SPI доступны в качестве опции в качестве модуля «AT-DS1000Z Advanced Trigger» на этой странице во вкладке «Аксессуары».

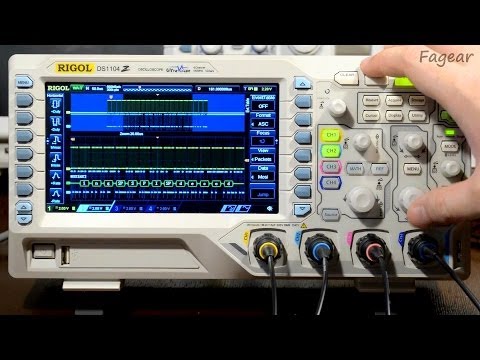

Функция декодирования последовательной шины (опция)
С помощью дополнительного комплекта декодирования SA-DS1000Z пакеты последовательных данных различных систем последовательной шины можно анализировать, декодировать и отображать непосредственно в виде значений байтов.
Поддерживаемые протоколы: RS232/UART, I²C и SPI. Модуль последовательного декодирования «SA-DS1000Z» доступен на этой странице во вкладке «Аксессуары».
Advanced Math
Осциллографы серии DS1000Z оснащены современной и усовершенствованной математической системой, которая позволяет очень просто решать сложные расчеты сигналов с помощью заранее заданных формул.
Маскированные тесты «годен/не годен»
Тесты «годен/не годен» можно использовать для устранения неполадок в различных средах, таких как коммуникационные сети.

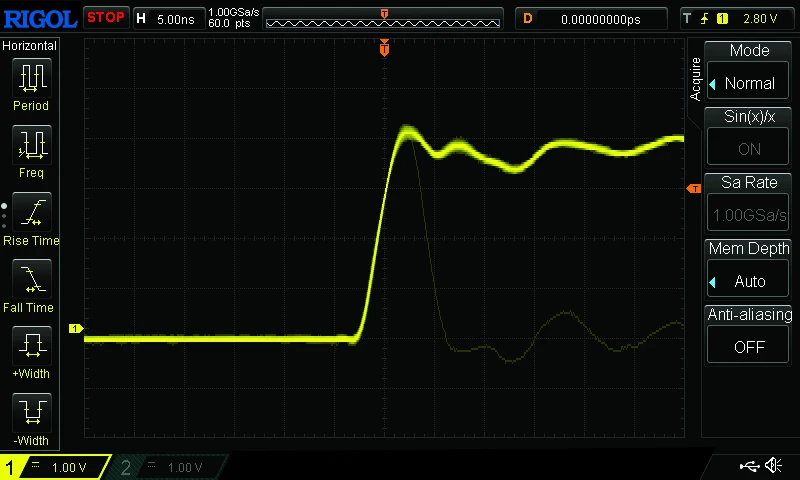

Автоматические измерения со статистикой
Осциллограф одновременно измеряет до пяти параметров, таких как время нарастания и спада, амплитуда, ширина импульса, коэффициент заполнения и многие другие, и отображает статистику для каждого параметра (максимальные, минимальные и средние значения). ).

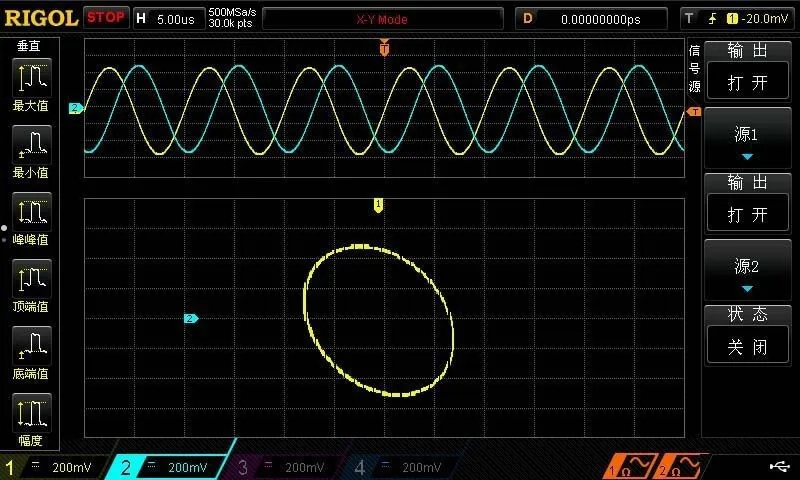

Встроенный 2-канальный генератор сигналов (только версия DS1000Z-S)
Версии этих устройств DS1000Z-S оснащены встроенным 2-канальным генератором сигналов произвольной формы с разрешением 14 бит, полосой пропускания 25 МГц и частотой дискретизации 200 Мвыб.
/с.
Технические характеристики
| Общие данные | Цифровой осциллограф Rigol DS1104Z-Plus |
|---|---|
| Дисплей | 17,8 см (7″) WVGA-TFT-LCD |
| Разрешение | 800 × 480 пикселей |
| Интерфейс | USB-хост для, например, USB-накопителей USB-устройство для подключения к ПК или USB-интерфейс принтера Pict-Bridge LAN для подключения к сети (совместимость с LXI) GPIB (IEE-488, интерфейсная шина общего назначения) с использованием дополнительного модуля USB-GPIB Выход запуска и калибровки |
| Размер (Ш × В × Г) | 313 мм × 160 мм × 122 мм |
| Вес | 3,2 кг |
| Поддерживаемые операционные системы | Windows XP (32-разрядная), Vista (32-разрядная), Windows 7 (32-разрядная) |
| Функции осциллографа | Цифровой осциллограф Rigol DS1104Z-Plus |
|---|---|
| Каналы | 4 |
| Частота дискретизации в реальном времени | 1 Гвыб/с в реальном времени (1 канал) 500 Мвыб. 250 Мвыб./с в реальном времени (4 канала) |
| Полоса пропускания | 100 МГц |
| Режимы выборки | Нормальный, средний, обнаружение пика |
| Математика | определяется пользователем, БПФ (быстрое преобразование Фурье) |
| Окна БПФ | Прямоугольник, Хэннинг, Хэмминг, Блэкман |
| Декодирование сигнальной шины | RS232/UART (дополнительно), I²C (дополнительно), SPI (дополнительно) |
/с в реальном времени (2 канала)| Сигнал | Цифровой осциллограф Rigol DS1104Z-Plus |
|---|---|
| Вход | Связь постоянного/переменного тока, CAT I 300 В (среднеквадратичное значение), CAT II 100 В (среднеквадратичное значение) |
| Частота дискретизации в реальном времени | до 1 Гвыб/с в реальном времени |
| База времени | 5 нс/дел – 50 с/дел |
| Память | макс. 12 млн точек (1 канал)макс. 24 млн точек. (1 канал) с опцией памяти MEM-DS1000Z макс. 6 млн. точек. (2 канала) макс. 12 миллионов точек. (2 канала) с опцией памяти MEM-DS1000Z макс. 3 млн. точек. (3/4 канала) макс. 6 млн. точек. (3/4 канала) с опцией памяти MEM-DS1000Z |
| Вертикальный | Цифровой осциллограф Rigol DS1104Z-Plus |
|---|---|
| Аналогово-цифровой преобразователь (A/D) | 8 бит |
| Диапазон чувствительности (В/дел) | 1 мВ/дел – 10 В/дел |
| Диапазон смещения | 1 мВ/дел – 10 В/дел |
| Триггер | Цифровой осциллограф Rigol DS1104Z-Plus |
|---|---|
| Триггер | Канал 1/2/3/4, линия переменного тока |
| Система сигналов и частота линии/поля (режим видеотриггера) | ПАЛ, НТСК, СЕКАМ Стандарты HDTV 480P, 576P |
| Функция триггера | Фронт, импульс, наклон, видео, шаблон, RS232/UART, I²C, USB, FlexRay |
| Измерение | Цифровой осциллограф Rigol DS1104Z-Plus |
|---|---|
| Курсорное измерение | Режимы «Ручной», «Отслеживание» и «Автоматические измерения» |
| Автоматическое измерение | Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, Частота, период, время нарастания, время спада, положительная ширина, отрицательная ширина, Положительный, рабочий цикл, отрицательный рабочий цикл, задержка 1-2 (нарастание), задержка 1-2 (падение), Фаза 1-2 (подъем), Фаза 1-2 (падение) |
Аксессуары
ПРИНАДЛЕЖНОСТИ
Демонстрационная плата Rigol DS6000
Эта демонстрационная плата используется для иллюстрации основных функций осциллографа.
Он питается через USB-порт и может выводить 25 видов сигналов для иллюстрации функций осциллографа, т. е. синусоидальный, видео (PAL/NTSC), модуляция AM, развертки, многие цифровые сигналы и многое другое.Эта демонстрационная плата используется для демонстрации основных функций осциллографа. Питание осуществляется через
…
(0 отзывов)
24 490,00 ₹19 890,00 ₹ ПодробнееПРИНАДЛЕЖНОСТИ
Адаптер импеданса Rigol 50 Ом-ADP0150BNC
Проходной терминатор, разъемы BNC, от 0 до 1 ГГц, 50 Ом/1 Вт
Проходной терминатор, разъемы BNC, от 0 до 1 ГГц, 50 Ом/1 В
…
(0 отзывов)
4 590,00 ₹2 490,00 ₹ Добавить в корзинуПРИНАДЛЕЖНОСТИ
Логический пробник Rigol RPL1116
Набор цифровых логических пробников (RPL1116, 16 каналов + 16 заземлений) для опции MSO серии Rigol DS1000Z-Plus.
(0 отзывов)
25 990,00 ₹20 990,00 ₹ Добавить в корзину
Он питается через USB-порт и может выводить 25 видов сигналов для иллюстрации функций осциллографа, т. е. синусоидальный, видео (PAL/NTSC), модуляция AM, развертки, многие цифровые сигналы и многое другое.
Загрузки
Datasheet
Driver
Software
NI-VISA Runtime Engine 15.0
Version: 15.0
File Size: 83.96 MiB
O/S: Windows 8.1 (64/32 Bit), 8 (64/32 Bit), 7 (64/32 Bit), Vista (64/32 Bit), XP (64/32 Bit)
NI-VISA Run-Time Engine 17.0
Версия: 17.0
Размер файла: 123,33 МБ
O/ S: Windows 10 (64/32 бит), 8.1 (64/32 бит), 8 (64/32 бит), 7 (64/32 бит)
Загрузка программного обеспечения Rigol Ultra Sigma
Язык: английский
Версия: 00.01.06.01
Размер файла: 521,91 МБ
ОС: Windows 10 (64/32 бит), 8.1 (64/32 бит), 8 (64/32 бит), 7 (64 /32 бит), Vista (64/32 бит), XP (64/32 бит)
Скачать Ultrascope
Язык: английский
Версия: 00.01.01.07
Размер файла: 10,84 МБ
ОС: Windows 10 (64 /32 бит), 8.
