Что такое фидерные узлы Cisco IGX серии 8400. Как они используются в многоуровневых сетях. Как настроить и проверить работу фидерного узла IGX. Какие еще устройства могут выступать в роли узлов маршрутизации для фидеров IGX.
Что такое многоуровневые сети и фидерные узлы
Многоуровневые сети представляют собой иерархический подход к построению крупных сетей, где создаются кластеры узлов высокой емкости в основных точках присутствия, а узлы меньшей емкости размещаются во вторичных и третичных точках. В такой архитектуре выделяются два типа узлов:
- Узлы маршрутизации — крупные коммутаторы, выполняющие функции маршрутизации
- Фидерные узлы — небольшие коммутаторы, выступающие в роли полок расширения для узлов маршрутизации
Фидерные узлы обычно располагаются рядом с узлом маршрутизации и не имеют информации о других узлах в сети. Они увеличивают пропускную способность портов узла маршрутизации, но сами не выполняют маршрутизацию трафика.

Особенности и преимущества использования фидерных узлов Cisco IGX
Использование коммутаторов Cisco IGX серии 8400 в качестве фидерных узлов дает следующие преимущества:
- Увеличение общей пропускной способности сети за счет добавления портов меньшей емкости
- Экономия на оборудовании — не нужно устанавливать крупные маршрутизирующие коммутаторы в небольших точках присутствия
- Упрощение топологии сети — фидерные узлы не учитываются при расчете максимального количества коммутаторов в сети
- Гибкость развертывания — IGX может быть фидером для разных типов узлов маршрутизации (BPX, другой IGX, MGX)
Настройка IGX в качестве фидерного узла
Чтобы настроить коммутатор IGX серии 8400 как фидерный узел, необходимо выполнить следующие шаги:
- Активировать функцию «Interface Shelf» командой cnfswfunc
- Включить магистральный интерфейс, подключенный к узлу маршрутизации, командой uptrk
- Настроить параметры магистрали командой cnftrk
После этого нужно настроить узел маршрутизации, чтобы активировать интерфейс соединительной линии фидера и добавить фидерный узел IGX.

Проверка работоспособности фидерного узла IGX
Для проверки корректной работы IGX в режиме фидерного узла можно использовать следующие команды:
- dspswfunc — отображает включенные программные функции, в том числе «Interface Shelf»
- dsptrks — показывает состояние соединительных линий
- dsptrkcnf — отображает конфигурацию магистрали
Эти команды позволяют убедиться, что функция фидера активирована и магистральное соединение с узлом маршрутизации настроено корректно.
Использование IGX в качестве узла маршрутизации
Коммутатор IGX серии 8400 также может выступать в роли узла маршрутизации для других фидерных узлов, таких как:
- Другие коммутаторы IGX
- Коммутаторы IPX
- Коммутаторы Cisco MGX 8230
- Коммутаторы Cisco MGX 8250
Настройка IGX как узла маршрутизации выполняется через добавление «интерфейсной полки» (фидерного узла) в конфигурацию. Это позволяет создавать многоуровневые сети различной топологии на базе оборудования Cisco.
Применение технологии обратного мультиплексирования (IMA)
При использовании технологии обратного мультиплексирования через ATM (IMA) в сетях с фидерными узлами IGX необходимо учитывать следующие особенности:

- IMA позволяет объединять несколько физических каналов в один логический высокоскоростной канал
- Требуется специальная настройка IMA-групп на фидерных узлах и узлах маршрутизации
- Необходимо согласование параметров IMA на обоих концах соединения
Применение IMA дает возможность эффективно использовать пропускную способность каналов связи между фидерными узлами и узлами маршрутизации.
Рекомендации по управлению многоуровневыми сетями с фидерными узлами
Для эффективного управления крупными многоуровневыми сетями с использованием фидерных узлов IGX рекомендуется:
- Использовать систему управления Cisco WAN Manager (CWM) для централизованной настройки и мониторинга всех устройств
- Тщательно планировать топологию сети и распределение фидерных узлов
- Настраивать резервирование соединений между фидерами и узлами маршрутизации
- Регулярно обновлять программное обеспечение на всех устройствах для обеспечения совместимости
- Документировать конфигурацию сети и изменения в ней
Следование этим рекомендациям позволит построить надежную и управляемую сетевую инфраструктуру на базе многоуровневой архитектуры с фидерными узлами Cisco IGX.

Основные функциональные узлы и принцип работы.
Механика Основные функциональные узлы и принцип работы.
просмотров — 462
ТЕМА 3.3 Накопители на компакт – дисках
Существуют следующие носители на компакт-дисках (оптические):
¾ CD-ROM — устройство только для считывания информации
¾ CD-R – для считывания и однократной записи
¾ CD-RW – для считывания и многократной записи
¾ DVD-R
¾ DVD-RW
¾ Магнитооптические накопители
Приводы: CD-R, CD-RW, CD-ROM, DVD-R, DVD-RW
Принцип действия всех оптических накопителей информации основан на лазерной технологии: луч лазера используется как для считывания так и для записи информации. Приводы CD-ROM.
Носители информации на диске CD-ROM является рельефная подложка. Запись информации представляет собой процесс формирование рельефа на подложке путем прожигания миниатюрных штрихов лазерным лучом. Считывание производится насчет регистрации отражения луча лазера. Сигнал от штриха 1, от поверхности без штриха 0.

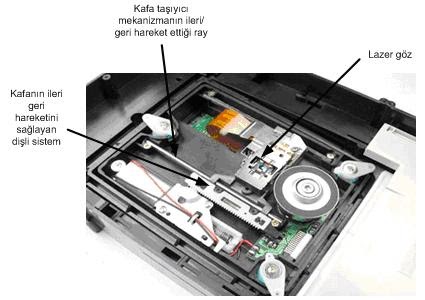

Приводы CD-ROM
· Загрузочное устройство
· Оптико-механический блок
· Системы управления приводом и автономного регулирования
· Универсальный декодер
· Интерфейсный блок
Электромеханический привод приводит во вращение диск, помещенный в загрузочное устройство. Полупроводниковый лазер генерирует маломощный инфракрасный луч, который попадает на разделительную призму, отражается от зеркала и фокусируется на поверхности диска. К нужной дорожке луч перемещается следующим образом: сперва двигатель по ком от встроенного микропроцессора перемещает подвижную каретку с отражающим зеркалом и нужной дорожке. Отраженный луч фокусируется линзой, отражается от зеркала, попадает на разделительную призму, и направляет луч на вторую фокусируемую линзу, далее луч попадает на фотодатчик, преобразует световую энергию в электрические импульсы. Сигналы с фотодатчика поступают на универсальный декодер, который и необходим для преобразования импульсов в понятную компьютеру цифровую информацию, представляет собой процессор.
Система автономного слежения за поверхностью диска и дорожки записи данных
Накопители DVD
DVD-диски конструктивно выполняется односторонними и двусторонними.
В отличие от CD в DVD дисках расстояние между дорожками записи меньше и уменьшены размеры штрихов записи. В результате чего увеличена емкость. Количество изображений хранимых в формате DVD соизмеримо с качеством профессиональных студийных видеозаписей, а качество звука не уступает студийному.
Накопители с однократной и многократной записью
Для однократной записи используются диски CD-R, представляющие собой диск, регистрационный слой которого выполнен из материала темнеющего при нагревании. Темные и светлые участки CD-R аналогичны штрихам и ровным поверхностям CD-ROM.
CD-RW- перезаписываемые диски, регистрирующий слой которого выполнен из органических соединений, способных изменять свое фазовое состояние с аморфного на кристаллическое под воздействием лазерного луча.
При нагревании лазерным лучом выше некоторой критической температуры, материал регистрирующего слоя переходит в аморфное состояние и остается в нем после остывания. При нагревании до температуры значительно ниже критической восстанавливает свое первоначальное состояние (кристаллическое).
Лазерный луч Лазерный луч
Поликарбонатная основа Поликарбонатная основа
Отражающий слой Регистрирующий слой
Защитный лаковый слой Отражающий слой
CD-ROM Защитный лаковый слой
CD-R/CD-WR
Раздел 4. УСТРОЙСТВА ОТОБРАЖЕНИЯ ИНФОРМАЦИИ
ТЕМА 3.3 Накопители на компакт – дисках Существуют следующие носители на компакт-дисках (оптические): ¾ CD-ROM — устройство только для считывания информации ¾ CD-R – для считывания и однократной записи ¾ CD-RW – для считывания и многократной записи ¾ DVD-R ¾… [читать подробенее]
ТЕМА 3.3 Накопители на компакт – дисках Существуют следующие носители на компакт-дисках (оптические): ¾ CD-ROM — устройство только для считывания информации ¾ CD-R – для считывания и однократной записи ¾ CD-RW – для считывания и многократной записи ¾ DVD-R ¾… [читать подробенее]
Функциональная схема cd-rom
Весьма
важным компонентом устройства является
оптико-электронная система считывания
информации. Несмотря на небольшие
размеры, система эта — очень сложное и
точное оптическое устройство.
Она состоит из:
сервосистемы управления вращением диска;
сервосистемы позиционирования лазерного считывающего устройства;
сервосистемы автофокусировки; сервосистема радиального слежения;
системы считывания;
схемы управления лазерным диодом.
Сервосистема управления вращением диска обеспечивает постоянство линейной скорости движения дорожки считывания на диске относительно лазерного пятна. При этом угловая скорость вращения диска зависит как от расстояния головки считывания до центра диска, так и от условий считывания информации.
Структура связей оптико-электронной системы считывания информации
|
Сервосистема
позиционирования головки считывания
информации обеспечивает плавное
подведение головки к заданной дорожке
записи с ошибкой, не превышающей половины
ширины дорожки в режимах поиска требуемого
фрагмента информации и нормального
воспроизведения. Перемещение головки
считывания, а вместе с ней и лазерного
луча, по полю диска осуществляется
двигателем головки. Работа двигателя
контролируется сигналами прямого и
обратного перемещения, поступающими с
процессора управления, а также сигналами,
вырабатываемыми процессором радиальных
ошибок.
Сервосистема
радиального слежения обеспечивает
удержание луча лазера на дорожке и
оптимальные условия считывания
информации. Работа системы основана на
методе трех световых пятен. Суть метода
заключается в разделении основного
луча лазера с помощью дифракционной
решетки на три отдельных луча, имеющих
незначительное расхождение. Центральное
световое пятно используется для
считывания информации и для работы
системы автофокусировки. Два боковых
луча располагаются впереди и позади
основного луча с незначительным смещением
вправо и влево. Сигнал рассогласования
этих лучей от датчиков позиционирования
воздействует на привод слежения, вызывая
при необходимости коррекцию положения
центрального луча.
Работоспособность системы радиального слежения можно проконтролировать по изменению сигнала рассогласования, поступающего на привод слежения.
Контроль
и управление вертикальным перемещением
фокусирующей линзы осуществляется под
воздействием сервофокуса. Эта система
обеспечивает точную фокусировку
лазерного луча в процессе работы на
рабочей поверхности диска. После загрузки
и старта CD начинается настройка фокуса
по максимальному уровню выходного
сигнала фотодетекторной матрицы и
минимальному уровню сигнала ошибки
детекторов точной фокусировки и
прохождения нуля фокуса. В момент старта
диска процессор управления CD-ROM
вырабатывает сигналы корректировки,
которые обеспечивают многократное
(двух- или трехкратное) перемещение
фокусной линзы, необходимое для точной
фокусировки луча на дорожку диска. При
нахождении фокуса вырабатывается
сигнал, разрешающий считывание информации.
Если после двух-трех попыток этот сигнал
не появляется, процессор управления
выключает все системы и диск останавливается. Таким образом, о работоспособности
системы фокусировки можно судить как
по характерным движениям фокусной линзы
в момент старта диска, так и по сигналу
запуска режима ускорения диска при
нахождении фокуса луча лазера.
Система считывания информации содержит фотодетекторную матрицу и дифференциальные усилители сигналов. О нормальной работе этой системы можно судить по наличию высокочастотных сигналов на ее выходе при вращении диска.
Система управления лазерным диодом обеспечивает номинальный ток возбуждения диода в режимах пуска диска и считывания информации. Признаком нормальной работы системы является наличие ВЧ-сигнала амплитудой около 1 В на выходе системы считывания.
Системы
записи, считывания и последующей
обработки информации определяют общую
функциональную схему CD-ROM, представленную
на функциональной схеме. Помимо
рассмотренных выше систем, она включает
синхрогенератор, обеспечивающий
синхросигналами все узлы CD-ROM, и
EFM-демодулятор, преобразующий 14-разрядные
кодовые посылки с диска в 8-разрядный
последовательный код. Далее информация
попадает в процессор цифровых данных,
который совместно с процессором
системного управления является сердцем
всего устройства. Здесь происходит
обратное перемежение данных и коррекция
ошибок. Задачей перемежения данных при
записи информации является «растяжка»
каждого байта информации на несколько
кадров записи. При этом, если и случается
потеря даже нескольких кадров информации
в результате механического повреждения
поверхности диска, результатом обратного
перемежения данных будет наличие мелких
ошибок в отдельных байтах. Такие ошибки
исправляет схема коррекции ошибок.
