Фьюз доктор. Восстановление фьюзов AVR микроконтроллеров с помощью устройства «Atmega fusebit doctor»

Как восстановить неправильно прошитые фьюзы AVR микроконтроллера. Какие компоненты нужны для сборки устройства Atmega fusebit doctor. Как работает схема для восстановления фьюзов AVR. Какой алгоритм используется для программирования фьюзов. Как собрать и запрограммировать устройство Atmega fusebit doctor.

Что такое фьюзы AVR и почему их иногда нужно восстанавливать

Фьюзы (fuse bits) — это специальные биты конфигурации в микроконтроллерах AVR, которые определяют режимы работы чипа. Они позволяют настроить такие параметры как:

• Источник тактирования (внутренний RC-генератор или внешний кварц)
• Частота работы микроконтроллера
• Режим работы портов ввода-вывода
• Защита от чтения и записи памяти программ
• И другие важные настройки

При неправильной установке фьюзов микроконтроллер может перестать отвечать на стандартные методы программирования. Например, если выставить фьюз на работу от внешнего кварца, но не подключить его, чип не сможет запуститься. В таких случаях требуется специальное устройство для восстановления фьюзов.

Принцип работы устройства Atmega fusebit doctor

Atmega fusebit doctor — это специализированное устройство для восстановления фьюзов AVR микроконтроллеров. Его основные компоненты:

• Микроконтроллер ATmega8 в качестве управляющего элемента
• Схема формирования сигналов программирования
• Разъемы для подключения программируемого чипа
• Интерфейс UART для связи с компьютером

Принцип работы заключается в следующем:

1. Устройство переводит программируемый чип в режим высоковольтного программирования
2. Формирует необходимые сигналы для чтения и записи фьюзов
3. Считывает текущие значения фьюзов
4. Записывает новые значения фьюзов, заданные пользователем
5. Проверяет корректность записи

Схема устройства Atmega fusebit doctor

Рассмотрим основные элементы схемы:

• Микроконтроллер ATmega8 — управляет всеми процессами
• Транзисторные ключи — для формирования сигналов программирования
• Стабилизатор напряжения на 5В — для питания схемы
• Преобразователь уровней для UART — для связи с компьютером
• Разъемы для подключения программируемого чипа

Схема довольно проста и может быть собрана на макетной плате. Важно правильно развести цепи питания и сигналов программирования.

Алгоритм программирования фьюзов

Алгоритм программирования фьюзов состоит из следующих шагов:

1. Перевод чипа в режим программирования (подача высокого напряжения)
2. Отправка команды чтения фьюзов
3. Считывание текущих значений
4. Отправка команды записи новых значений фьюзов
5. Запись новых значений
6. Повторное чтение для проверки корректности записи
7. Выход из режима программирования

Каждый шаг требует формирования определенной последовательности сигналов на выводах чипа. Atmega fusebit doctor автоматизирует весь этот процесс.

Сборка устройства Atmega fusebit doctor

Для сборки устройства потребуются следующие компоненты:

• Микроконтроллер ATmega8
• Кварцевый резонатор 8 МГц
• Стабилизатор напряжения 7805
• Транзисторы NPN (например, 2N2222)
• Резисторы и конденсаторы по схеме
• Печатная плата или макетная плата

Порядок сборки:

1. Установить все компоненты согласно схеме
2. Проверить правильность монтажа
3. Подключить питание и UART-преобразователь
4. Запрограммировать микроконтроллер ATmega8

После сборки необходимо тщательно проверить все соединения во избежание повреждения программируемых чипов.

Программирование управляющего микроконтроллера

Для программирования ATmega8 в устройстве Atmega fusebit doctor используется следующий алгоритм:

1. Инициализация портов ввода-вывода
2. Настройка UART для связи с компьютером
3. Основной цикл обработки команд:
   • Прием команды по UART
   • Выполнение соответствующего действия
   • Отправка результата на компьютер

Основные команды включают:

• Вход в режим программирования
• Чтение фьюзов
• Запись фьюзов
• Выход из режима программирования

Программа должна корректно формировать все необходимые сигналы программирования согласно документации на AVR микроконтроллеры.

Использование Atmega fusebit doctor

Процесс использования устройства включает следующие шаги:

1. Подключение программируемого чипа к устройству
2. Запуск программы управления на компьютере
3. Считывание текущих значений фьюзов
4. Установка новых значений фьюзов
5. Запись новых значений
6. Проверка корректности записи

Важно соблюдать осторожность при изменении фьюзов, так как неправильные настройки могут привести к блокировке чипа. Рекомендуется всегда сверяться с документацией на конкретный микроконтроллер.

Возможные проблемы и их решение

При использовании Atmega fusebit doctor могут возникнуть следующие проблемы:

• Устройство не определяется компьютером
  • Проверить подключение UART-преобразователя
  • Убедиться в корректности драйверов
• Ошибка при чтении/записи фьюзов
  • Проверить правильность подключения программируемого чипа
  • Убедиться в исправности программируемого чипа
• Программируемый чип не отвечает после записи фьюзов
  • Проверить корректность записанных значений
  • Попробовать восстановить заводские настройки

При возникновении проблем рекомендуется тщательно проверить схему подключения и настройки программного обеспечения.

Фьюз доктор

Всем привет! В этой статье я расскажу о том, как сделать AVR doctor. AVR doctor — это устройство, которое позволяет вернуть к жизни микроконтроллер с неправильно прошитыми фьюзами. Идея собрать его появилась у меня после того, как испортил 3 микроконтроллера ATtiny Так как дорожки на плате не очень узкие, можно изготовить плату по технологии ЛУТ.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Берлинго Клей-карандаш Фьюз 10г
• Доктор фьюзов — «Atmega fusebit doctor».
• HV Fusebit Doctod Shield для AVR
• 8637 Миссия 8: База на вулкане
• Полигон призраков
• Фьюз доктор. Разные схемы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Идеальный фьюз бит доктор для AVR.

Берлинго Клей-карандаш Фьюз 10г

Свежий вариант платы и прошивки популярного устройства для восстановления неправильно прошитых FUSE-битов. Плата односторонняя, под компоненты для поверхностного монтажа. Разведена в DipTrace, дорожки очень тонкие 0,4мм. Прошивка от 2. Теперь можно вынимать МК не отключая питание. Также расширена функциональность при работе с терминалом.

Ниже можно скачать плату, схему и две прошивки — старая первоисточник и новая, редактированная. На плате, по совету одного из форумчан, сделаны джамперы для переключения между вариантами прошивок. Также добавлена панелька для 8-ногих микросхем. Срисована с стороннего сайта, поэтому в открытую не выкладываю, так как не автор.

Убраны незадействованные контакты панелек и уменьшены до 0,4мм центральные отверстия выводов компонентов. Детали заменены на стандартные для DipTrace 3. Увеличены размеры резисторов до 0,25W 6,35мм взамен 0,W 5,08мм. Общий размер платы не изменился. Работает с прошивкой версии 2. Чем открыть? Чем открыть данный бинарный файл не знаю.

Он мне от автора прошивки в довесок достался. Схему завтра выложу. В архиве, в печатной плате ошибки. Необходимо убрать незадействованные ножки панелек. Я подправил, мог бы выслать, да некуда. Ваш e-mail не будет опубликован. Главная Лента Обратная связь Оплата и доставка. Файлы к статье: 2. Виктор says:. Дмитрий says:. Высылайте domen82 bk. Гриня says:. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

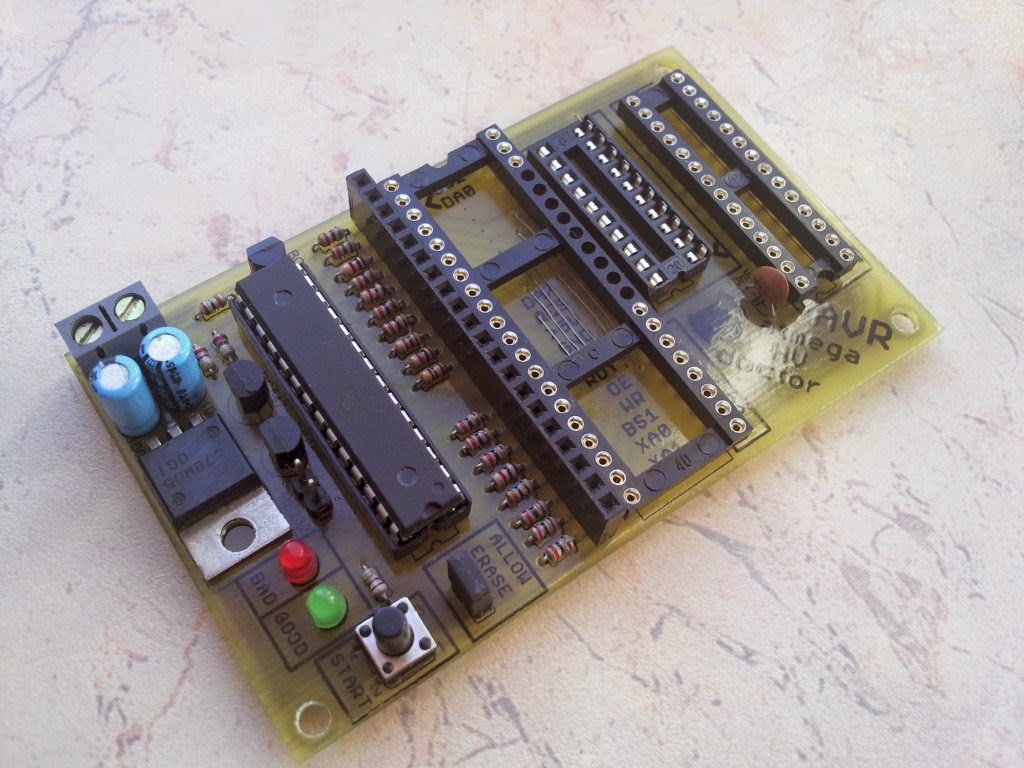

Доктор фьюзов — «Atmega fusebit doctor».

Для вылечивания микроконтроллеров с неправильно прошитыми фьюзами собрал Atmega fusebit doctor. При восстановлении фьюз бит прошивка микроконтроллера остается нетронутой. Собираем устройство по самой последней версии на данный момент. Печатка Доктора от Paul в Сплинте. Ошибки в данной плате, обнаруженные zloynik: 1. Резистор с 23 ноги меги не соединен с панельками. Резистор с 4 ноги меги не соединен с панельками.

AtMega fusebit doctor — восстанавливаем фьюзы микроконтроллеров. Фьюзы которые могут заблокировать контроллер: CKSEL фьюзы.

HV Fusebit Doctod Shield для AVR

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. В этом видео я расскажу, и покажу, как можно разблокировать микроконтроллеры из серии ATtiny у которых не правильно выставленные фьюз-биты. На видео я показал как можно восстановить заводские фьюз-биты при помощи Arduino, по сути информация представлена ниже дублируется в видеоформате. Скажу сразу, за основу взят проект товарища Wayne Holder , за что ему большое спасибо, вот ссылка на его статью. Как Вы можете видеть, схема состоит из 6 резисторов номиналом в 1 КОм, 1 NPN транзистора 2n, вот его распиновка: Можно взять советский КТ , или его аналоги, ну собственно источника напряжения Не думаю, что стоит завышать или занижать напряжение, так что перед восстановлением советую проверить напряжение на источнике питания вольтметром или мультиметром. На момент съёмки видео, напряжение на моём аккумуляторе было

8637 Миссия 8: База на вулкане

Каждый, кто начинает работать с микроконтроллерами AVR знает, что неправильной установкой «фьюзов», можно прийти к печальным последствиям. Восстановить их работоспособность и вернуть к жизни может лишь параллельный программатор. Схема такого программатора довольно наворочена, да и применение такого программатора в быту разовое — оживить ошибочно прошитый микроконтроллер. По этому не каждому, да и практически никому не охота его собирать, всегда проще и дешевле — купить новый микроконтроллер.

Свежий вариант платы и прошивки популярного устройства для восстановления неправильно прошитых FUSE-битов. Плата односторонняя, под компоненты для поверхностного монтажа.

Полигон призраков

Личный кабинет Регистрация Авторизация. Логин: Пароль Забыли? Логин: Пароль: запомнить меня что это. AtMega fusebit doctor — восстанавливаем фьюзы микроконтроллеров. Автор: Tonich от , Если Вы довольно продолжительное время работаете с микроконтроллерами, то у Вас наверняка были случаи неправильной прошивки фьюзов fusebit.

Фьюз доктор. Разные схемы

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить Doctor фьюз атмега и подобные товары, мы предлагаем вам 53, позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «Doctor фьюз атмега», Цвет может варьироваться в весьма широком диапазоне, есть Черный , Синий , Белый , Серый , Зеленый , Красный , Фиолетовый , Коричневый , Розовый , Золотой, и каких только еще нет. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении!

Прошить «не так» не боюсь, есть all-audio.pro) Вот ссыль на источник: all-audio.pro egahtml.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация.

Войти или зарегистрироваться. Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск. Уважаемык коллеги!

Перейти к содержимому.

Re: пассики для проигрывателей винила Re: Динамическая индикация на LCD дисплее Re: Пассик на пленочный магнитофон Re: Продам набор SMD конденсаторов в корпусе Re: ШИМ-регулятор на Attiny13

Выкинуть всегда успеете, а вот восстановить работоспособность заблокированного микроконтроллера можно с помощью Atmega fusebit doctor, доктор фьюзов. Собственно ниже приведена сама схема Atmega fusebit doctor, с помощью которой можно восстановить фьюзы. Открыть схему в большом разрешении.

Параллельный программатор / фьюз-бит доктор для контроллеров avr — radiohlam.ru

• Введение
• Аппаратная часть
• Программная часть
• Работа

Введение

Получив из Китая очередную партию чипов ATtiny2313 для изготовления шлюзов UART-to-I2C/SPI/1W я, вдруг, обнаружил, что эти чипы совершенно невозможно прошить последовательным внутрисхемным (ICSP) программатором. Чипы при этом были в заводской упаковке и без следов пайки. Ранее я уже сталкивался с ситуациями, когда китайцы продавали новые рабочие чипы, но заранее прошитые под какие-либо устройства (например, — вот). Такие чипы прошивают нужной прошивкой прямо на заводе, но, видимо, время от времени случаются накладки, заказчик не забирает партию и чипы попадают в открытую продажу.

Ситуация в общем-то обычная, сложность же конкретно с контроллерами AVR заключается в том, что при сбросе определённых фьюзов, прошить контроллер становится возможно только параллельным программатором в режиме высоковольтного программирования (с использованием напряжения +12 Вольт). Схемы фьюз-докторов для AVR можно найти в интернете, однако минус всех этих схем заключается в полном отсутствии описания их работы. Выложена просто готовая прошивка, которую нужно залить в управляющий схемой контроллер, включить, нажать кнопку и будет вам счастье. Ни исходников, ни подробностей, вообще никаких объяснений.

Для меня, как для радиохламера, такой подход совершенно невозможен и невыносим, поэтому решено было разработать свой собственный программатор / фьюз-бит доктор для микроконтроллеров AVR, описать как он работает и выложить в открытый доступ не только прошивку, но и исходники программы для микроконтроллера с комментариями. Итак, поехали:

В любом даташите на микроконтроллеры AVR есть глава «Memory Programming». Если микроконтроллер поддерживает параллельное программирование (здесь и далее в этой статье под этим термином понимается заливка прошивки в микроконтроллер), то в этой главе есть раздел «Parallel Programming». В этом разделе, во-первых, описано какие сигналы и ноги используются при параллельном программировании, во-вторых, описаны используемые при этом команды и алгоритмы и, в третьих, приводятся диаграммы сигналов. В общем, — всё, что нужно для успеха операции.

Для начала разберёмся с сигналами. Сигналы используются следующие:

• 8 сигналов для параллельного приёма/передачи байта данных DATA[7:0]. Сигналы передаются в обоих направлениях в зависимости от сигнала OE.
• 9 служебных сигналов:
• RDY/BSY — уровень на этой линии сигнализирует о готовности контроллера принимать новые команды. Данные передаются от контроллера к программатору
• OE — служит для переключения линий данных на вход (высокий уровень) или на выход (низкий уровень)
• WR — используется для старта выполнения каких-либо действий (стирание / запись …)
• BS2, BS1 — эти две линии используются для выбора старших или младших байт
• XA1, XA0 — по уровням на этих двух линиях определяется какое действие будет выполняться по наличию тактового импульса
• PAGEL — используется при программировании Flash/EEPROM
• XTAL1 — используется для подачи тактовых импульсов

Кроме этого нам потребуется напряжение +12 Вольт (для перехода в режим программирования), +5 Вольт — для питания контроллера, ну и естественно нужно будет подключить нулевой провод, относительно которого задаются +12 и +5 Вольт, к ноге GND.

В некоторых контроллерах какие-то сигналы могут быть объединены (например, в ATtiny2313 объединены ноги BS1 и PAGEL, а также XA1 и BS2), кроме того, могут отличаться номера ног, на которые заводятся эти сигналы (например, в ATmega8 для данных используются два младших бита порта C и 5 младших бит порта B, а в ATtiny2313 для данных используется только порт B целиком).

С алгоритмами тоже всё оказалось довольно просто, — вся задача сводится к выставлению нужных уровней на некоторые служебные линии (XA1, XA0, BS2, BS1, OE) и линии данных, а также к генерированию положительных или отрицательных импульсов на других служебных линиях (XTAL1, WR, PAGEL). Плюс нужно управлять питанием +5 Вольт (+1 линия) и напряжением +12 Вольт (ещё +1 линия). Управление всеми нужными линиями решено было сделать командами через UART (для этого нужно ещё 2 линии).

Исходя из всего выше описанного, для реализаци устройства нужно иметь 21 линию I/O (8 — данные + 9 — служебные сигналы + 2 — управление линиями +5 и +12 Вольт + 2 — uart), что, согласитесь, довольно много. Чтобы ног на всё хватило, в качестве управляющего контроллера была выбрана ATmega8 (для прототипа, естественно, в dip-корпусе), — у неё 23 линии I/O.

Аппаратная часть

Схема:

Справа на схеме нарисовано как подключать к ней микроконтроллеры ATtiny2313.

Печатная плата (DipTrace 3.2)

Места печатной платы для которых показаны связи, но отсутствуют медные дорожки, должны быть соединены изолированными проводами, навесным монтажом (ниже будет фото собранной платы). При разработке печатной платы прототипа основным параметром оптимизации было удобство изготовления и сборки, поэтому плата выглядит достаточно громоздко, имеет кучу навесных перемычек и откровенно уродливый вид. Как я уже говорил, плюсы этой платы заключаются в другом:

• разводка выполнена для одностороннего текстолита (не нужно совмещать разные стороны при переносе рисунка на плату)
• использован контроллер в dip-корпусе (возможность установки в кроватку + большие расстояния между ножками обеспечивают лёгкость пайки)
• все нужные контакты выведены на линейки с большим шагом (2,54 мм)
• есть разъём для внутрисхемного программирования управляющего контроллера (для отладки очень удобно прошивать контроллер прямо на плате, не вынимая из кроватки)

При разводке платы я также предусмотрел установку конденсаторов по линиям питания +5 и +12 Вольт (прямо рядом с разъёмом питания). Эти конденсаторы на схеме не нарисованы, но я решил их на всякий случай поставить. Большого тока схема не потребляет, поэтому будет достаточно конденсаторов на 10-47 мкФ, рассчитанных на максимальное напряжение 16-25 Вольт и выше.

После сборки устройство выглядит вот так:

Программная часть

В соответствии с приведёнными в даташитах алгоритмами и диаграммами наш программатор должен уметь делать следующие вещи:

• переходить в режим программирования
• устанавливать и считывать уровни на линиях DATA[7:0]
• выставлять правильные уровни на линиях XA1, XA0, BS2, BS1, OE
• генерировать импульсы заданной ширины на линиях WR, XTAL1, PAG

Учитывая, что переходить в режим программирования нужно из какого-то начального состояния, а также то, что линия PAG может быть совмещена с BS1, — для реализации заявленного выше функционала нам хватит всего 11-дцати UART-команд, которые я просто пронумеровал от 0x1 до 0xB:

• 0x01 — установить все используемые для программирования выводы (включая выводы, управляющие линиями +5 и +12 вольт) в начальное состояние
• 0x02 — выполнить алгоритм перехода в режим программирования
• 0x03 — выполнить алгоритм выхода из режима программирования
• 0x04 — установить нужное состояние на линиях XA1/XA0 и BS2/BS1
• 0x05 — установить нужное состояние на линии OE
• 0x06 — сформировать положительный импульс на линии BS1
• 0x07 — сформировать положительный импульс на линии PAG
• 0x08 — сформировать положительный импульс на линии XTAL1
• 0x09 — сформировать отрицательный импульс на линии WR
• 0x0A — установить нужные уровни на линиях Data[7:0]
• 0x0B — прочитать состояния линий Data[7:0]

Теперь некоторые моменты обсудим более детально:

Во-первых. В даташитах написано, что перед переходом в режим программирования нужно установить сигналы XA1, XA0, BS1 и WR (они называются Prog_enable) в ‘0000’. Поскольку сигнал на линии WR инвертирован (active low) и далее на всех диаграммах он начинается с высокого уровня, то логично было бы предположить, что его начальное состояние — это высокий уровень (именно он для него означает 0). На деле оказалось, что это работает только после подачи питания, а до подачи питания для всех ног 0 — это низкий уровень, и перед переходом в режим программирования все ноги, входящие в группу Prog_enable должны быть притянуты к низкому уровню.

Сам алгоритм перехода в режим программирования банален, — после того, как все линии Prog_enable притянуты к низкому уровню — нужно включить питание +5 Вольт и далее через 20-60 мкс включить напряжение +12 Вольт. Через 10 мкс после этого можно начинать переключать линии Prog_enable, а через 300 мкс — загружать каманды.

Выйти из режима программирования можно отключив от программируемого чипа +12 Вольт или +5 Вольт (или оба сразу).

Далее. Как можно заметить, для выполнения некоторых команд из приведённого выше списка нужны дополнительные данные. Например, команда «установить нужное состояние на линии OE» не позволяет сделать никаких выводов о том, что это за нужное состояние. Для таких команд мы будем устанавливать специальные флаги, которые будут означать, что следующий принимаемый по UART байт — это не новая команда, а те самые данные о «нужных состояниях» линий (состояния линий будут соответствовать определённым битам полученного байта).

Ну и, наконец, чтобы как-то сообщить компьютеру о том, что предыдущий принятый байт обработан и можно посылать следующий — будем отсылать обратно на компьютер 0x00 в случае успешной обработки очередного принятого байта или 0xFF в случае его неуспешной обработки. Вот, собственно, и вся концепция.

Исходя из всего вышеописанного получилась следующая программа:

Программа для микроконтроллера, ассемблер

;-- radiohlam.ru --
.device   ATmega8
. include  "m8def.inc"
.list
;-- по-умолчанию фьюзы CSEL = 0001 (1 МГц), нужно поставить CSEL = 0100 (8 МГц)
;-- определяем свои переменные (и раздаём под них регистры)
.def	w=r16          ; аккумулятор (обменник)
.def	wait_flags=r17 ; флаги ожидания данных (0 - XA1/XA0/BS2/BS1, 1 - OE, 2 - Data)
.def	fd_reg=r19     ; счётчик для организации быстрых (маленьких) задержек (шаг 1 мкс)
.def	ld_reg=r20     ; счётчик для организации медленных (больших) задержек (шаг 200 мкс)
.def	w2=r21         ; ещё одна переменная для временного хранения всякой фигни
;-- определяем названия выводов и портов
.equ	Data_Out = 0x18 ; порт B - вывод данных (линии данных на выход)
.equ	Data_In  = 0x16 ; порт B - ввод данных (линии данных на вход)

.equ	RDY = 0         ; PC0
.equ	BS1 = 1         ; PC1
.equ	BS2 = 2         ; PC2
.equ	XA0 = 3         ; PC3
.equ	XA1 = 4         ; PC4
.equ	PAG = 5         ; PC5

.equ	OE      = 2     ; PD2
.equ	XTAL1   = 3     ; PD3
.equ	WR      = 4     ; PD4
.equ	Ctrl_12 = 6     ; PD6
. equ	Ctrl_5  = 7     ; PD7

.equ	RxD = 0         ; PD0
.equ	TxD = 1         ; PD1

.equ MinCommandNumber = 0x1 ; минимальный номер команды
.equ MaxCommandNumber = 0xB ; максимальный номер команды
;------------------------------------------
;-- начало программного кода
	.cseg
	.org 0
	rjmp	Init   ; переход на начало программы (вектор сброса)
;-- дальше идут вектора прерываний
;-- если не используем - reti, иначе - переход на начало обработчика
	reti           ; внешнее прерывание INT0
	reti           ; внешнее прерывание INT1
	reti           ; Timer2 COMP
	reti           ; Timer2 OVF
	reti           ; Timer1 CAPT
	reti           ; Timer1 COMPA
	reti           ; Timer1 COMPB
	reti           ; Timer1 OVF
	reti           ; Timer0 OVF
	reti           ; SPI, STC
	rjmp	RX_INT ; USART, Rx complete
	reti           ; USART, DataRegister Empty
	reti           ; USART, Tx complete
	reti           ; ADC conversion complete
	reti           ; EEPROM ready
	reti           ; Analog comparator
	reti           ; TWI (two-wire serial interface)
	reti           ; Store Program Memory Ready
;-- начало программы
Init:	;-- устанавливаем указатель вершины стека на старший байт RAM
	ldi w,Low(RAMEND)
	out SPL,w            ; младший байт адреса
	ldi w,High(RAMEND)
	out SPH,w            ; старший байт адреса
	;-- отключаем лишнее
	sbi ACSR,ACD         ; выключаем компаратор
	;-- инициализируем порты
	;-- DDR - направление работы (0 - вход, 1 - выход)
	;-- PORT - состояние защёлок / подтяжек (0 - низкий уровень / нет подтяжки, 1 - высокий уровень / есть подтяжка)
	;-- настраиваем PORTD (состояние - все, кроме PD2(OE), PD4(WR), PD7(+5) - нули, направление - все на выход)
	ldi w,0b10000000
	out PORTD,w
	ldi w,0b11111111
	out DDRD,w
	;-- настраиваем PORTC (состояние - все нули, направление - все на выход, кроме PC0(RDY))
	clr w
	out PORTC,w
	ldi w, 0b11111110
	out DDRC,w
	;-- настраиваем PORTB (состояние - все нули, направление - все на выход)
	clr w
	out PORTB,w
	ser w
	out DDRB,w
	;-- инициализируем UART
	clr w
	out UBRRH,w                    ; UBRR (для кварца 8 МГц и скорости 38400)
	ldi w,12                       ; равен 12, т. е. UBRRH = 0, UBRRL = 12
	out UBRRL,w
	ldi w,0b10001110               ; поднимаем биты USBS, UCSZ1:0 + старший бит (URSEL) должен быть 1 при записи в UCSRC
                                       ; в примере из оф.доки на мегу - косяк, они просто скопировали пример из 2313
                                       ; (в 2313 старший бит был не важен)
	out UCSRC,w                    ; формат: 1 старт, 8 данные, 2 стоп
	ldi w, (1<<RXEN)|(1<<TXEN)
	out UCSRB,w                    ; включить приёмник и передатчик
	;-- сбросить флаги и счётчики
	clr wait_flags
	clr fd_reg
	clr ld_reg
	;-- разрешаем прерывание от приёмника
	sbi UCSRB,RXCIE                ; включить прерывания от приёмника
	;-- сообщаем компу, что загрузились и ждём команду
	ldi w,0x0
	out UDR,w
	;-- разрешаем глобальные прерывания
	sei
	;-- ждём у моря погоды ---
Wait_data:
	rjmp Wait_data
;------------------------------------------
;-- процедуры задержки
Fast_Delay:
	nop
	nop
	nop
	nop
	nop
	dec  fd_reg          ; уменьшаем счётчик
	brne Fast_Delay      ; если счётчик не ноль следующий цикл
	ret                  ; если отсчитали нужную задержку - выходим
Low_Delay:
	ldi fd_reg,200       ; задержка 200 мкс
	rcall Fast_Delay
	dec ld_reg           ; уменьшаем счётчик
	brne Low_Delay       ; если счётчик не ноль следующий цикл
	ret                  ; если отсчитали нужную задержку - выходим
;------------------------------------------
;--- Обработчик прерывания от приёмника ---
RX_INT:
	in   w,UDR           ; читаем байт из приёмника в w
	;-- если хотябы 1 флаг поднят, то мы приняли данные, а не команду
	tst wait_flags       ; проверяем на ноль регистр флагов
	breq CommandHandle
	;-- если приняты данные, а не команды, то работаем по флагам
DataHandle:
TestFlag0:
	sbrs wait_flags,0    ; пропустить следующую команду, если установлен флаг 0
	rjmp TestFlag1
	;-- установить XA1/XA0/BS2/BS1 = биты [3:0] полученного по UART байта
	in  w2,PORTC         ; читаем текущие установленные значения выходов
	ori w2,0b00011110    ; поднимаем значения нужных битов ([4:1])
	sbrs w,0             ; если 0-й бит в принятом байте установлен - пропустить следующую команду
	andi w2,0b11111101   ; сбрасываем 1-й бит
	sbrs w,1             ; если 1-й бит в принятом байте установлен - пропустить следующую команду
	andi w2,0b11111011   ; сбрасываем 2-й бит
	sbrs w,2             ; если 2-й бит в принятом байте установлен - пропустить следующую команду
	andi w2,0b11110111   ; сбрасываем 3-й бит
	sbrs w,3             ; если 3-й бит в принятом байте установлен - пропустить следующую команду
	andi w2,0b11101111   ; сбрасываем 4-й бит
	out PORTC,w2         ; устанавливаем выходы в нужные значения
	rjmp ClearFlags
TestFlag1:
	sbrs wait_flags,1    ; пропустить следующую команду, если установлен флаг 1
	rjmp TestFlag2
	;-- установить OE = бит [0] полученного по UART байта
	sbrc w,0             ; если 0-й бит в принятом байте сброшен - пропустить следующую команду
	rjmp SetDataOutput
SetDataInput:
	ser w
	out PORTB,w          ; устанавливаем подтяжки
	clr w
	out DDRB,w           ; переключаем порт на вход
	cbi PORTD, OE        ; сбрасываем OE (переключаем ноги микрухи на выход)
	rjmp ClearFlags
SetDataOutput:
	sbi PORTD, OE        ; поднимаем OE (переключаем ноги микрухи на вход)
	clr w
	out PORTB,w          ; обнуляем выходы
	ser w
	out DDRB,w           ; переключаем порт на выход
	rjmp ClearFlags
TestFlag2:
	sbrs wait_flags,2    ; пропустить следующую команду, если установлен флаг 2
	rjmp ClearFlags
	;-- установить Data = биты [7:0] полученного по UART байта
	out Data_Out,w
	;rjmp ClearFlags     ; этот обработчик флагов последний, так что эта команда не нужна
ClearFlags:
	clr wait_flags       ; сбрасываем флаги
	rjmp Send_Ok
	;-- если это не данные, а команды, то работаем с блоком переходов к обработчикам команд
CommandHandle:
	cpi  w,MinCommandNumber     ; сравниваем полученный байт с минимальным номером команды
	brlo Error_Command          ; номер команды меньше минимального - ошибка
	cpi  w,MaxCommandNumber + 1 ; сравниваем полученный байт с максимальным номером команды + 1
	brsh Error_Command          ; номер команды больше или равен максимальному +1
	subi w,MinCommandNumber     ; приводим ряд к начинающемуся с нуля
	rcall StartCommandCase      ; получаем в стек адрес следующей метки
StartCommandCase:
	pop  ZH                     ; извлекаем адрес из стека
	pop  ZL
	adiw ZL,7                   ; вычисляем начальный адрес блока переходов (он сдвинут на 7 от метки)
	add  ZL,w                   ; добавляем адрес команды в блоке переходов
	brcc NoCarry                ; пропускаем следующую команду, если не установился флаг переноса
	inc  ZH
NoCarry:
	ijmp                        ; переходим по вычисленному адресу в блок переходов
	;-- ниже расположен сам блок переходов
	rjmp SetInitState           ; 0x1 - установить выходы в начальное состояние
	rjmp EnterPM                ; 0x2 - переход в режим программирования
	rjmp ExitPM                 ; 0x3 - выход из режима программирования
	rjmp SetXABS                ; 0x4 - установить XA1/XA0/BS2/BS1
	rjmp SetOE                  ; 0x5 - установить OE
	rjmp GiveBS1PP              ; 0x6 - сформировать положительный импульс на BS1
	rjmp GivePagelPP            ; 0x7 - сформировать положительный импульс на Pagel
	rjmp GiveXTAL1PP            ; 0x8 - сформировать положительный импульс на XTAL1
	rjmp GiveWRNP               ; 0x9 - сформировать отрицательный импульс на WR
	rjmp SetData                ; 0xA - установить Data[7:0]
	rjmp ReadData               ; 0xB - прочитать Data[7:0]
	;-- конец блока переходов
Error_Command:
	ldi  w,0xFF                 ; сообщаем, что приняли неизвестную команду и выходим
	out  UDR,w
	reti
;--- Говорим компу, что всё сделали и ждём ещё команд
Send_Ok:
	;-- ждём, когда освободится буфер передатчика
	;-- здесь (и не только) по идее нужен ещё таймер для предотвращения зависания программы, в случае
	;-- если буфер не освобождается длительное время, но для тестовой версии сойдёт и так
	sbis UCSRA,UDRE
	rjmp Send_Ok
	ldi w,0x00                  ; отправляем признак готовности
	out UDR,w
	reti
;--- ОБРАБОТЧИКИ КОМАНД --------------------------
;--------------------------------------------------
;-- set initial state
;-- XA1 / XA0 / BS1 / WR = "0000", +5 = off, +12 = off
;-- (сигнал WR у нас инверсный по определению, Ctrl_5 инверсный по схемотехнике)
;-- XA1=0, XA0=0, BS1=0, WR=1, Ctrl_5=1, Ctrl_12=0
;-- RDY=0 (без подтяжки), BS2=0, PAG=0, OE=1, XTAL1=0
;-- DATA=0x0, все сигналы на выход, кроме RDY
SetInitState:
	;-- настраиваем PORTD (состояние - все, кроме PD2(OE), PD4(WR), PD7(+5) - нули, направление - все на выход)
	ldi w,0b10000000
	out PORTD,w
	ldi w,0b11111111
	out DDRD,w
	;-- настраиваем PORTC (состояние - все нули, направление - все на выход, кроме PC0(RDY))
	clr w
	out PORTC,w
	ldi w, 0b11111110
	out DDRC,w
	;-- настраиваем PORTB (состояние - все нули, направление - все на выход)
	clr w
	out PORTB,w
	ser w
	out DDRB,w
	rjmp Send_Ok        ; сообщаем о готовности
;-- enter program mode (включить +5В, минимум через 30 мкс включить +12В, минимум через 300 мкс можно подавать команды)
EnterPM:
	cbi PORTD, Ctrl_5   ; включаем +5 Вольт (PD7=0)
	ldi fd_reg,40       ; задержка 40 циклов (чуть больше 40 мкс)
	rcall Fast_Delay
	sbi PORTD, Ctrl_12  ; включаем +12 Вольт (PD6=1)
	ldi ld_reg,2        ; задержка 1 цикл (чуть больше 200 мкс)
	rcall Low_Delay
	sbi PORTD, OE       ; поднимаем OE
	sbi PORTD, WR       ; поднимаем WR
	ldi ld_reg,2        ; задержка 1 цикл (чуть больше 200 мкс)
	rcall Low_Delay
	rjmp Send_Ok        ; сообщаем о готовности
;-- exit program mode (выключить +12В, выключить +5В)
ExitPM:
	cbi PORTD, Ctrl_12  ; выключаем +12 Вольт (PD6=0)
	sbi PORTD, Ctrl_5   ; выключаем +5 Вольт (PD7=1)
	rjmp Send_Ok        ; сообщаем о готовности
;-- set XA1/XA0/BS2/BS1 (4 младших бита в следующем принятом байте)
SetXABS:
	sbr wait_flags,(1<<0) ; поднимаем 0-й флаг в регистре флагов (ожидание XA1/XA0/BS2/BS1)
	rjmp Send_Ok          ; сообщаем о готовности
;-- set OE line (младший бит в следующем принятом байте)
SetOE:	sbr wait_flags,(1<<1) ; поднимаем 2-й флаг в регистре флагов (ожидание OE)
	rjmp Send_Ok          ; сообщаем о готовности
;-- give BS1 positive pulse
GiveBS1PP:
	sbi PORTC, BS1        ; переключаем BS1 в 1
	ldi fd_reg,1          ; задержка 1 цикл (чуть больше 1 мкс)
	rcall Fast_Delay
	cbi PORTC, BS1        ; переключаем BS1 в 0
	rjmp Send_Ok          ; сообщаем о готовности
;-- give Pagel positive pulse
GivePagelPP:
	sbi PORTC, PAG        ; переключаем PAG в 1
	ldi fd_reg,1          ; задержка 1 цикл (чуть больше 1 мкс)
	rcall Fast_Delay
	cbi PORTC, PAG        ; переключаем PAG в 0
	rjmp Send_Ok          ; сообщаем о готовности
;-- give XTAL1 positive pulse
GiveXTAL1PP:
	sbi PORTD, XTAL1      ; переключаем XTAL1 в 1
	ldi fd_reg,1          ; задержка 1 цикл (чуть больше 1 мкс)
	rcall Fast_Delay
	cbi PORTD, XTAL1      ; переключаем XTAL1 в 0
	rjmp Send_Ok          ; сообщаем о готовности
;-- give WR negative pulse
GiveWRNP:
	cbi PORTD, WR         ; переключаем WR в 0
	ldi fd_reg,1          ; задержка 1 цикл (чуть больше 1 мкс)
	rcall Fast_Delay
	sbi PORTD, WR         ; переключаем WR в 1
	rjmp Send_Ok          ; сообщаем о готовности
;-- set Data[7:0]
SetData:
	sbr wait_flags,(1<<2) ; поднимаем 3-й флаг в регистре флагов (ожидание Data)
	rjmp Send_Ok          ; сообщаем о готовности
;-- read Data[7:0]
ReadData:
	in w,Data_In          ; читаем линии данных
	out UDR,w             ; отправляем в порт
	rjmp Send_Ok          ; сообщаем о готовности

[свернуть]

Готовая прошивка (*. hex). Осталось только залить эту прошивку в управляющий микроконтроллер (как вы помните, это можно сделать прямо через расположенный на плате разъём ICSP).

Работа

Вот так выглядит устройство с подключенным к нему чипом (который нужно «вылечить» или прошить):

На приведённой выше фотографии к параллельному программатору как раз подключен один из полученных от китайцев чипов ATtiny2313 в SOIC-корпусе (с чего всё и началось). Для подключения чипа в SOIC-корпусе я использовал описанные ранее самодельные коннекторы.

Сам программатор подключен к компьютеру через продающийся на нашем сайте метровый переходник USB-to-UART на микросхеме cp2102.

Весь процесс работы с программатором сводится к передаче программатору нужной последовательности байт (команд). Сделать это можно через любую терминалку, умеющую работать в hex-режиме (я, естественно, пользуюсь своей терминалкой RH_Com, которую любой желающий может скачать вместе с исходниками с нашего сайта из раздела «Полезные программы для ПК»).

Ниже приведены примеры вариантов последовательностей для чипа ATtiny2313 (вместо BS2 для ATtiny2313 используется XA1). Байты нужно передавать по очереди, каждый отдельно, дождавшись ответа о выполнении предыдущей команды (все сразу отправлять нельзя):

Выполнение команды Chip Erase (стирание чипа и сброс lock-битов):
01 02 04 08 0A 80 08 09 03

Расшифровка приведённой последовательности

	0x01 - установить на выходах начальные значения
	0x02 - перейти в режим программирования
A	Load Command (загрузка команды в программируемый чип)
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x08 - младшие 4 бита ('1000') показывают, какие уровни нужно установить
	0x0A - установить уровни на линиях Data[7:0]
	0x80 - значения, которые нужно установить (команда '1000 0000' - chip erase)
A'	0x08 - сформировать положительный импульс на линии XTAL1
	0x09 - сформировать отрицательный импульс на линии WR
	0x03 - выйти из режима программирования

[свернуть]

Запись дефолтных значений в младший байт фьюзов:
01 02 04 08 0A 40 08 04 04 0A 64 08 04 00 09 03

Расшифровка приведённой последовательности

	0x01 - установить на выходах начальные значения
	0x02 - перейти в режим программирования
A	Load Command (загрузка команды в программируемый чип)
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x08 - младшие 4 бита ('1000') показывают, какие уровни нужно установить
	0x0A - установить уровни на линиях Data[7:0]
	0x40 - значения, которые нужно установить (команда '0100 0000' - write fuse bits)
A'	0x08 - сформировать положительный импульс на линии XTAL1
C	Load Data Byte (загрузка данных в программируемый чип)
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x04 - младшие 4 бита ('0100') показывают, какие уровни нужно установить
	0x0A - установить уровни на линиях Data[7:0]
	0x64 - значения, которые нужно установить (соответствует значению младшего байта фьюзов по-умолчанию)
C'	0x08 - сформировать положительный импульс на линии XTAL1
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x00 - младшие 4 бита ('0000') показывают, какие уровни нужно установить
	0x09 - сформировать отрицательный импульс на линии WR
	0x03 - выйти из режима программирования

[свернуть]

Запись дефолтных значений в старший байт фьюзов:
01 02 04 08 0A 40 08 04 04 0A DF 08 04 01 09 03

Расшифровка приведённой последовательности

	0x01 - установить на выходах начальные значения
	0x02 - перейти в режим программирования
A	Load Command (загрузка команды в программируемый чип)
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x08 - младшие 4 бита ('1000') показывают, какие уровни нужно установить
	0x0A - установить уровни на линиях Data[7:0]
	0x40 - значения, которые нужно установить (команда '0100 0000' - write fuse bits)
A'	0x08 - сформировать положительный импульс на линии XTAL1
C	Load Data Byte (загрузка данных в программируемый чип)
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x04 - младшие 4 бита ('0100') показывают, какие уровни нужно установить
	0x0A - установить уровни на линиях Data[7:0]
	0xDF - значения, которые нужно установить (соответствуют значению старшего байта фьюзов по-умолчанию)
C'	0x08 - сформировать положительный импульс на линии XTAL1
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x01 - младшие 4 бита ('0001') показывают, какие уровни нужно установить
	0x09 - сформировать отрицательный импульс на линии WR
	0x03 - выйти из режима программирования

[свернуть]

Чтение фьюзов и lock-битов:
01 02 04 08 0A 04 08 05 00 04 00 0B 04 09 0B 04 08 0B 04 01 0B 05 01 03

Расшифровка приведённой последовательности

	0x01 - установить на выходах начальные значения
	0x02 - перейти в режим программирования
A	Load Command (загрузка команды в программируемый чип)
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x08 - младшие 4 бита ('1000') показывают, какие уровни нужно установить
	0x0A - установить уровни на линиях Data[7:0]
	0x04 - значения, которые нужно установить (команда '0000 0100' - read fuse and lock bits)
A`	0x08 - сформировать положительный импульс на линии XTAL1
	0x05 - установить нужный уровень на линии OE
	0x00 - младший бит ('0') показывает какой уровень нужно установить (порт данных программируемого чипа - на выход)
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x00 - младшие 4 бита ('0000') показывают, какие уровни нужно установить
	0x0B - считать значения линий Data[7:0] (первый принятый после этой команды байт содержит Fuse Low Bits)
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x09 - младшие 4 бита ('1001' вместо '0011') показывают, какие уровни нужно установить
	0x0B - считать значения линий Data[7:0] (первый принятый после этой команды байт содержит Fuse High Bits)
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x08 - младшие 4 бита ('1000' вместо '0010') показывают, какие уровни нужно установить
	0x0B - считать значения линий Data[7:0] (первый принятый после этой команды байт содержит Extended Fuse Bits)
	0x04 - установить нужные уровни на линиях XA1 / XA0 / BS2 / BS1
	0x01 - младшие 4 бита ('0001') показывают, какие уровни нужно установить
	0x0B - считать значения линий Data[7:0] (первый принятый после этой команды байт содержит Lock Bits)
	0x05 - установить нужный уровень на линии OE
	0x01 - младший бит ('1') показывает какой уровень нужно установить (порт данных программируемого чипа - на вход)
	0x03 - выйти из режима программирования

[свернуть]

Аналогичным образом можно составить последовательности для выполнения всех возможных команд чипа (запись/чтение заданных адресов flash/EEPROM, чтение байтов сигнатуры, чтение калибровочной константы…) Остаётся только написать выполняющее все нужные последовательности ПО верхнего уровня и мы получим полноценный параллельный программатор для чипов AVR, позволяющий удобно и быстро прошивать не только отдельные байты, но и всю память чипов целиком. Возможно, в недалёком будущем я именно этим и займусь, ну а на сегодня — всё.

P.S. Лайки и комментарии могут значительно ускорить разработку софта верхнего уровня 🙂

P.P.S. Все до одного китайские чипы оказались живые, но с «неправильными» фьюзами.

P.P.P.S. На базе исследований, проведённых в этой статье было написано ПО верхнего уровня для шлюза RH-0010, который теперь умеет работать с чипами AVR в качестве параллельного высоковольтного программатора (ну и, соответственно, в качестве fuse-bit доктора тоже).

Fusebit Doctor, AVR, Восстановление фьюзов микроконтроллеров — Share Project

Engineer

• 6

  design

• usability

• creativity

• content

8. 00

Engineer

• 10

  design

• usability

• creativity

• content

10. 00

Engineer

• 10

  design

• usability

• creativity

• content

10. 00

Engineer

• 2

  design

• usability

• creativity

• content

3. 00

Engineer

• 1

  design

• usability

• creativity

• content

2. 50

Engineer

• 1

  design

• usability

• creativity

• content

2. 50

Engineer

• 2

  design

• usability

• creativity

• content

6. 25

Engineer

• 1

  design

• usability

• creativity

• content

3. 75

Engineer

• 10

  design

• usability

• creativity

• content

10. 00

Engineer

• 1

  design

• usability

• creativity

• content

1. 00

Engineer

• 10

  design

• usability

• creativity

• content

10. 00

Engineer

• 7

  design

• usability

• creativity

• content

9. 25

Engineer

• 10

  design

• usability

• creativity

• content

10. 00

Engineer

• 4

  design

• usability

• creativity

• content

4. 00

Engineer

• 10

  design

• usability

• creativity

• content

10. 00

Ричард Фьюз — Richard Fuisz

Ричард Карл Фьюз, Доктор медицины (родился 12 декабря 1939 г.), американец врач, изобретатель, и предприниматель, с подключением к Военные США и разведывательное сообщество. Он держит более двухсот патенты во всем мире, в таких разнообразных областях, как доставки лекарств, интерактивные медиа, и криптография, и читал лекции по этим темам на международном уровне.^[1] Фьюз является членом Попечительский совет в Джорджтаунский университет,^[2] где он и его брат создали ежегодный стипендия в честь своего умершего старшего брата и учредил первый заслуженная профессура на Медицинский факультет Джорджтаунского университета.^[3]

Содержание

• 1 ранняя жизнь и образование
• 2 1970–1980 годы
  • 2.1 Медком и Ближний Восток
  • 2.2 Фолькон и Советский Союз
• 3 1990-е
  • 3.1 Иск о клевете Terex
  • 3.2 Fuisz Technologies Ltd.
• 4 2000-е
  • 4. 1 Дело о взрыве Локерби
  • 4.2 Сьюзан Линдауэр и 11 сентября
  • 4.3 ООО «Космос Фарма и Фуйз»
  • 4.4 Ричард Фьюз и Теранос
• 5 Рекомендации
• 6 внешняя ссылка

ранняя жизнь и образование

Фьюз родился в Вифлеем, Пенсильвания Антону Фуйсу, словенский иммигрант из Мурска Собота и Маргарет Матуш, Словенско-американский чьи родители эмигрировали из Прекмурье.^[3] Фьюз и его старший брат Роберт окончили Вифлеемская католическая средняя школа перед посещением Джорджтаунский университет, где они оба изучали биологию и в конце концов закончили медицинская школа.^[4] Закончив его производственная практика и место жительства на Гарвардская медицинская школа Кембриджская больница кампус^[5] Фьюз работал терапевтом и Лейтенант командир в ВМС США, и находился в белый дом под Администрация Джонсона.^[3][4] Фьюз и его семья держат двойное гражданство в Соединенных Штатах и ​​Словении, а Фуйс пожертвовал Библиотеку Ричарда и Лотарингии Фуйсов и Стипендиальный фонд Золтана Фуйсов в Моравская Академия для детей словенского происхождения. ^[3]

1970–1980 годы

Медком и Ближний Восток

В 1970-х годах Фьюз и его брат соучредили Medcom, Inc., фирму из Нью-Йорка, производящую образовательные и обучающие материалы для медицинских работников и потребителей; Медком отвечал за NBC реалити-шоу Мост жизни, за что Роберт Фьюз выиграл Премия Эмми в 1979 г. и серия CBS документальные фильмы называется Человеческое тело, который также получил признание критиков в период с 1977 по 1984 год.^[4][6] Сам Фьюз сыграл роль врача в фильмах о здравоохранении, финансируемых государством.^[7] В 1971 г.^[8] Компания Medcom приобрела калифорнийскую корпорацию Trainex, которая поставляла материалы для обучения медицинского персонала на Ближний Восток и в другие страны. Северная Африка.^[4] Фьюз выучил арабский, чтобы лучше руководить новым подразделением Medcom, и за это время Medcom стал ведущим поставщиком медицинских услуг для вооруженных сил Ближнего Востока.^[4] Фьюз служил президент и Директор компании Медкома с 1975 по 1982 год,^[9] когда компания была куплена Baxter International, крупнейшего в мире поставщика медицинского оборудования, за 52 миллиона долларов. ^[4][10] Первоначально Фьюз предлагал остаться на трехлетний переходный период, чтобы представить новые права собственности своим клиентам, но вместо этого был уволен генеральным директором Baxter Верноном Лоуксом.^[11]

После продажи Medcom и увольнения Фуиза бизнес на двух крупнейших рынках компании, США и США, резко упал. Саудовская Аравия, и прибыль резко упала.^[10] Затем, в 1985 году Фьюз подал на Бакстера в суд за его увольнение. В 1971 году компания Baxter построила крупный завод в г. Ашдод, Израиль, в результате чего компания была размещена на Список бойкотов Лиги арабских государств в начале 1980-х гг.^[12] Фьюз утверждал, что, пытаясь исключить из черного списка, Бакстер нарушил антибойкот поправки к Закон об управлении экспортом 1979 г. (EAA) конкретно запрещает бойкоты Израиля,^[12] и что он был уволен за отказ помочь взятка Арабские чиновники в процессе.^[11] Фьюза неправомерное прекращение костюм был поселился в мае 1990 г. , но условия мирового соглашения были запечатанный.^[11] Бакстер уже продал находящуюся в затруднительном положении дочернюю компанию Medcom холдингу Medcom за 3,8 миллиона долларов в 1986 году.^[10]

Когда Фьюз прибыл в офис Baxter в Дирфилд, Иллинойс, чтобы подписать мировое соглашение и получить свою финансовую компенсацию в размере 800 000 долларов, генеральный директор Baxter Лукс отказался встретиться с ним; Позже Фьюз сказал, что в тот момент он понял, что «все закончится только одним способом».^[11] Он утверждал, что затем потратил 35000 долларов на получение секретных правительственных документов, описывающих отношения Бакстера с Сирия, и он отправил 20-страничный меморандум членам совета директоров Baxter, в котором излагал свои выводы: он утверждал, что Baxter продал их объект в Ашдоде компании Teva Pharmaceutical Industries одновременно ведя переговоры о строительстве аналогичного завода в Сирии, и по этой причине они были исключены из черного списка Лиги арабских государств в 1989 году. ^[12][13] С помощью Американский еврейский конгресс, он предъявил обвинение против бойкота Министерство торговли США Управление по борьбе с бойкотами (OAC). В 1991 году OAC передал дело в Министерство юстиции, что привело к первому в истории уголовному преследованию компании за нарушение законов о борьбе с бойкотом в США.^[12] В 1993 году, хотя обвинение не смогло доказать утверждения Фуиса, Бакстер признал себя виновным в незаконной передаче информации о своем израильском бизнесе арабским чиновникам (что запрещено в соответствии с положениями об экспортном контроле ЕАА) и был оштрафован на 6,5 миллиона долларов.^[11]

Фолькон и Советский Союз

В 1980-х Фьюз участвовал в ряде коммерческих предприятий в Советском Союзе через международную консалтинговую фирму Leopoldina Import-Export Inc. и нефтедобывающую компанию Folkon, Ltd.^[14][15] Работа с молодым Михаил Ходорковский, затем руководитель Коммунистический союз молодежи, Fuisz экспортировал компьютеры и другую электронику в Советский Союз через Центр научно-технического творчества молодежи,^[16] и позже он утверждал, что его бизнес помогал поставлять компьютеры в КГБ. ^[17][18] В 1988 году к Фуизу обратились Юрий Дубинин послом СССР в США, чтобы создать модельное агенство что подготовит молодые советские модели для американских рынков.^[16] Первой моделью, которой должен был руководить Фьюз, была Юлия Суханова, первая в истории Мисс СССР, но сторонники жесткого курса в Московский городской совет препятствовал усилиям Фьюза обеспечить Сухановой виза. С помощью Ходорковского он смог контрабандой вывезти Суханову из страны, хотя по прибытии в США она разорвала отношения с Фьюзом после спора по поводу его комиссии. В первом из двух показаний относительно осведомленности Фуиза о событиях 1988 г. Взрыв Локерби в декабре 2000 г. Фуису было запрещено отвечать на вопросы, касающиеся взаимоотношений между его российским бизнесом и Центральное Разведывательное Управление — когда его спросили, выполнял ли Фолкон какую-либо работу для ЦРУ, получал ли он какие-либо деньги от ЦРУ или были ли какие-либо связи между ЦРУ и какой-либо из компаний, управляемых Fuisz, Прокурор США (DOJ ) Энтони Копполино высказал возражения, исключающие возможность дачи показаний Фьюза, на основании государственная тайна. ^[19] Во втором показании, состоявшемся в январе 2001 года, когда Фьюза попросили описать его взаимодействие с высокопоставленными советскими чиновниками, он заявил, что ему трудно отделить информацию, полученную в его качестве директора модельного агентства, от информации, полученной во время «его работы в правительстве». «, и что ему» по контракту с правительством «запрещено давать дальнейшие разъяснения.^[20]

1990-е

Иск Terex о клевете

В январе 1992 г. Нью-Йорк Таймс опубликовал статью журналиста Сеймур Херш утверждая, что Разведка США помогал вооружать иракскую армию в 1990–91 гг. Война в Персидском заливе, назвав Fuisz своим первоисточником.^[21] В статье описывается аффидевит, который Фуиз представил в Подкомитет по эксплуатации из Комитет Палаты представителей США по сельскому хозяйству, который исследовал американский тяжелое оборудование производитель Terex Corp. Фьюз, много лет занимавшийся бизнесом на Ближнем Востоке, представлял Саудовская Аравия семья заинтересована в покупке компании по производству тяжелого оборудования, когда его устроили экскурсии по Terex растение в Мазервелл, Шотландия, сентябрь 1987 года. Во время тура Фьюз заметил два больших бронированные машины нарисованный в камуфляж пустыни со специально прикрепленными стальными спинками; директор завода якобы сказал Фуизу, что автомобили были Ракета Скад пусковые установки изготавливается для Иракские военные, и что они были контрабандой путем изменения их серийные номера чтобы замаскировать их под гражданские горнодобывающие машины. Когда Фьюз допросил Terex Вице-президент Дэвид Ланжевен о транспортных средствах, он утверждает, что ему сказали, что поставки были запрошены ЦРУ, при сотрудничестве Британская разведка. Обвинения Фьюза были подтверждены бывшим сотрудником Terex, которого также опрашивал комитет Палаты представителей, который был уволен после того, как задал вопросы о компании. бухгалтерия.

Ракеты Скад широко использовались Ираком во время войны в Персидском заливе нанести удар по коалиционным силам в Израиль и Саудовская Аравия. Фьюз утверждал, что он пытался довести оружейные сделки Terex до сведения Комитет палаты представителей по торговле Подкомитет по надзору и расследованиям в 1987 году, но председатель комитета Джон Дингелл отказался действовать — Terex (в то время) принадлежала Дженерал Моторс (GM), основной политической составляющей в родном штате Дингелл Мичиган, а жена Дингелла была внучкой основателя GM и старшего сотрудника компании. правительственные отношения отделение.^[22] Фьюз не стал повторять этот вопрос до тех пор, пока Чарли Роуз из Комитета по сельскому хозяйству попросили у него письменные показания; пусковые установки «Скад» подозревались в финансировании отмеченный ухом деньги на сельское хозяйство через Атланта филиал итальянского Banca Nazionale del Lavoro (BNL) — документы, полученные в ходе рейда на банк в 1989 году, показали, что Terex через своего независимого британского дистрибьютора продала самосвал шасси в 1988 году в иракский «Технический корпус специальных проектов, проект 395» кодовое название за Саддам Хусейн с ракетная программа.^[23] Фьюз предположил, что производство Terex было скрыто из-за страха негативной реакции со стороны патриотический демографические американские дальнобойщики, которые управляли автомобилями, произведенными почти исключительно Fruehauf Corp., а дочерняя компания, находящаяся в полной собственности компании Terex.^[23]

И Terex, и ЦРУ немедленно отрицали какие-либо военные отношения с Ираком, и в апреле 1992 года Terex подала иск на 15 миллионов долларов. клевета иск против Херша и Фуиза, утверждая, что Фьюз сфабриковал историю как возмездие против компании за отказ от заключения коммерческой сделки.^[24] В марте 1993 г. Министерство юстиции США подали заявление о заинтересованности в судебном разбирательстве и сослались на государственная тайна запретить Фуису давать показания в свою защиту.^[25] В приказ о приколе утверждал, что информация, которой располагал Фьюз, была жизненно важна для «национальной безопасности или дипломатических отношений» и не могла быть раскрыта «независимо от того, насколько настоятельна необходимость и актуальность информации», одновременно давая правительству возможность «защищать свои интересы в это дело в будущем »(эффективно затыкает рот Фуису навсегда).^[26] В октябре 1994 г. Окружной суд США округа Колумбия поддержал требование Министерства юстиции о соблюдении государственной тайны, и к 1996 году иск был отклонен.^[25] В декабре 1995 г. Нью-Йорк Таймс опубликовал опровержение и извинения за статью Херша 1992 года, утверждая, что «ни The Times, ни г-н Херш не намеревались» создать впечатление, будто Terex поставляет в Ирак пусковые установки для ракет «Скад», обвиняя ошибки в редакционном процессе и «ложную информацию», предоставленную Fuisz. ^[27] В опровержении отмечалось, что федеральное расследование, продолжавшееся 16 месяцев, установило, что «нет достоверных доказательств» того, что Terex поставляла военное оборудование Ираку, подтверждая, что «The Times не имеет доказательств, противоречащих выводам оперативной группы»; этот вывод был подтвержден отдельным расследованием Британская палата общин в 1996 г.^[28] Однако в декабре 2003 г. досье на 12 000 страниц, представленное шотландской газетой Sunday Herald к Объединенные Нации выяснилось, что Terex вместе с более чем двадцатью другими американскими фирмами фактически поставляла Ираку оружейные технологии в 1990-е годы; Шотландский лейборист Тэм Далиелл назвал документ «имеющим огромное значение» в разоблачении «лицемерия Блэр и куст.»^[29]

Fuisz Technologies Ltd.

В июне 1988 года Фьюз основал Шантильи, Вирджиния -основанная медицинская технологическая фирма Fuisz Technologies Ltd. (FT).^[9] В декабре 1995 года он взял компанию общественный — благодаря патенту Fuisz на таблетки, которые быстро растворяются во рту без воды, компания добилась успеха первичное публичное размещение акций, а после второго размещения в мае 1996 года ее акции достигли рекордного уровня в 31,50 доллара за акцию. ^[7] Fuisz заключил соглашение с Джонсон и Джонсон разработать быстро растворяющуюся версию Тайленол, и благодаря своим патентам на технологии «создания вкуса», которые придавали лекарствам более желаемый вкус, Фьюз заключал сделки с SmithKline, Бичем, и Байер для разработки новых версий своих без рецепта продукты, а также с Астра, Pfizer, и Merck для модифицированных версий некоторых отпускаемых по рецепту лекарств.^[30][31] FT также согласилась разработать продукты питания за Британский сахар, ConAgra, General Mills, и Hershey Foods, среди прочего.^[32] Несмотря на эти прибыльные договоренности, агрессивные короткие продавцы начал распространять слухи о том, что Фьюза заключили в тюрьму ФБР во время расследования IRS и что его таблетки были настолько хрупкими, что рассыпались при транспортировке; к началу 1997 года акции компании упали до 5,62 доллара.^[7][17] Примерно в то же время Фьюз ушел с поста генерального директора и нанял Кена Маквея, ранее работавшего в ирландской биотехнологической фирме. Élan Corp., чтобы заменить его — хотя Фьюз сохранил 21% акций и свою должность председателя совета директоров компании.

В январе 1998 года FT объявила, что продает свои интернет-аптека самому Ричарду Фьюзу за 2,4 миллиона долларов, хотя бизнес стоил всего 50 000 долларов при общем объеме продаж 60 долларов в месяц; Позже Фьюз утверждал, что покупка была «акт белого рыцаря «осуществляется в интересах своих акционеров.^[17] В следующем месяце Fuisz Technologies подала в суд на Élan, обвинив его конкурента в краже. коммерческие секреты и отказа от предыдущей производственной сделки с FT. Фьюз также лично подал в суд на Элана за нарушение контракта — Фьюз достиг соглашение о рукопожатии продать свои 4,2 миллиона акций FT Элану примерно за 70 миллионов долларов в акциях Élan, которые Элан отказался удовлетворить, но только после завершения аудит посредством которых они получили конфиденциальные документы, описывающие запатентованная технология и Корпоративная стратегия.^[30][33] Новости об иске подняли цену акций компании с максимума в 15,62 доллара до 6,12 доллара. ^[31] благодаря значительным недостаткам, вызванным отказом Élan производить продукцию FT.^[30] В мае Фьюз пригрозил уволить Маквея, если он не уйдет в отставку, обвинив «плохое руководство» Маквея в борьбе компании; Маквей подчинился, Фьюз стал исполняющим обязанности генерального директора, и цена снова упала до 4 долларов.^[17] В апреле 1999 г. иск был поселился; в дополнение к покупке неопределенного количества акций FT у Fuisz, Элан наконец согласился на лицензирование и производство соглашение, по которому они будут производить 1,2 миллиарда доз таблеток в год продукции FT на своем предприятии в Атлон, Ирландия.^[34] В июле канадская фармацевтическая компания Биохвост приобрела 49% выдающихся Fuisz Technologies обыкновенные акции по 7 долларов за акцию, что делает FT дочерняя компания, находящаяся в полной собственности Biovail.^[35] К сентябрю Маквей, живший в отеле в Нормандские острова, подал две жалобы на мошенничество с ценными бумагами с Комиссия по ценным бумагам и биржам: во-первых, выяснить, не украл ли Фьюз сознательно и умышленно активы у FT посредством покупки онлайн-аптеки, а во-вторых, расследовать дела Патрика Скривенса, компании главный финансовый директор и бывший ЦРУ бухгалтер,^[36] который продал все свои акции FT по 15 долларов за акцию непосредственно перед ее большим падением,^[17] и стал финансовый директор интернет-аптеки после его отставки. ^[37]

2000-е

Дело о взрыве Локерби

В 1994 году Фьюза познакомили с Сьюзан Линдауэр, затем помощник Конгресса Палаты представителей Рон Уайден через их взаимный контакт Пол Ховен,^[38] ветеран армии, который вел закупку оружия группа наблюдения,^[39] и был связан с ЦРУ вовремя Дело Иран – Контрас.^[40][41] В 1998 году Линдауэр представил аффидевит к Объединенные Нации утверждая, что она встречалась с «бывшим оперативником разведки», назвав Фуиза своим источником, который сообщил, что ливийское правительство ошибочно обвиненный участия в 1988 г. Взрыв Локерби — она ​​утверждала, что Фьюз заручился ее помощью, потому что его преследовали IRS в отместку за свистеть на США поставки оружия в Ирак во время войны в Персидском заливе.^[42][43] Хотя изначально в различных международных СМИ сообщалось, что государственные секреты приказ о приколе запретил Фуису говорить о заявлении Линдауэра,^[26][38] документы, выпущенные в декабре 2013 г. членом Ливийский Абдельбасет аль-Меграхи юридическая группа доказывает, что это правда лишь отчасти.^[18] В мае 2000 года адвокат Меграхи Эдди МакКечни написал Департамент правосудия Обвинитель Локерби Брайан Муртаг должен определить, действительно ли Фуису было запрещено давать показания;^[44] Муртаг ответил, что, хотя на Фуиза по-прежнему распространялся судебный приказ о клевете в связи с иском о клевете Terex, он имел право открыто говорить о взрыве Pan Am.^[25] Фьюз настаивал на том, что это неправда, что на него распространялось «установленное законом обязательство хранить тайну» независимо от судебного процесса с Terex, и что Муртаг и другой юрист Министерства юстиции рекомендовали ему хранить молчание о Локерби.^[45]

В сентябре Маккечни спросил Муртага, Президент Билл Клинтон или Директор ЦРУ Джордж Тенет мог лично освободить Фуиза от его приказа о запрете на кляп;^[46] ЦРУ генеральный консул Роберт Этингер ответил Муртагу письмом, в котором подтвердил, что ни один судебный приказ не запрещал давать показания Фьюза. ^[47] На следующий день Фьюз позвонил в офис Итингера и попросил разъяснений по поводу письма — по словам Итингера, Фьюз описал многочисленные брифинги офицеров ЦРУ между 1988 и 1989 годами по различным «вопросам безопасности», в частности, что Ахмед Джибриль из Народный фронт освобождения Палестины — Генеральное командование (PFLP-GC) был главным подозреваемым по делу Локерби; Итерингер ответил, что Фуис может обсуждать полученные им брифинги по вопросам безопасности, но ему запрещено раскрывать личности сотрудников ЦРУ или обсуждать цель, для которой он получил брифинги.^[48] Фуис был свергнут сначала в декабре 2000 года в присутствии юриста Министерства юстиции и двух неназванных сотрудников ЦРУ, а затем снова в январе 2001 года под председательством трех анонимных сотрудников ЦРУ, хотя Прокурор США Энтони Копполино сослался на государственная тайна всякий раз, когда линия допроса приближалась к деталям отношений Фьюза с ЦРУ, Фьюз подтверждал, что в 1989 году он получал несколько инструкций от агентов ЦРУ, в которых они сообщали ему: среди прочего, что НФОП-ГК несет ответственность за взрывы; он также утверждал, что в период с 1990 по 1995 год 10-15 высокопоставленных сирийских чиновников, которые поддерживали регулярные контакты с Ахмедом Джибрилем, отдельно сказали ему, что палестинская группировка виновата, хотя ему было запрещено разъяснять характер своих отношений с эти чиновники. ^[19] Несмотря на показания Фьюза, Меграхи был приговорен к пожизненному заключению. Шотландский суд в Нидерландах в январе 2001 г.^[49]

Сьюзан Линдауэр и 11 сентября

После их первоначального представления в 1994 году Фьюз и Линдауэр продолжали еженедельно встречаться, чтобы обсудить ее дипломатические контакты на Ближнем Востоке, в частности ее работу, связанную с отменой санкций США против Ливия и Ирак.^[38] В 2000 г. Sunday Herald приобрела текст аффидевита Линдауэр 1998 года — в нем она утверждала, что Фуис проник в сеть сирийских террористов, связанных с Иранский Хезболла кто были удерживание американцев в заложниках в Бейруте, и что он был «первым на земле» в расследовании Взрыв Локерби из-за его обширных контактов в Сирии, но ЦРУ уничтожение его отчетов вместо того, чтобы передать их следователям.^[42] В мае того же года газета Herald опубликовала статью, в которой утверждалось, что Фьюз был Начальник отделения ЦРУ в Дамаск в течение 1980-х годов;^[26] Когда его попросили прокомментировать заявление Herald и его отношения с ЦРУ в целом, Фьюз заметил, что «это не та проблема, которую я могу подтвердить или опровергнуть. Мне не разрешено говорить об этих проблемах. Фактически, я не могу даже объяснить, почему я не могу говорить об этих проблемах ».^[38] Встречи Фьюз с Линдауэр внезапно закончились 11 сентября 2001 года из-за того, что Фьюз описала как все более «крамольную тенденцию» в ее обсуждениях.

ООО «Космос Фарма и Фуйз»

В 2000 году в том же году он был включен в совет директоров компании. Bradley Pharmaceuticals,^[5] Фьюз основал International Fluidics, еще одну фирму, специализирующуюся в первую очередь на устный доставки лекарств системы; в 2002 году его название было изменено на Kosmos Pharma.^{[нужна цитата ]} Чтобы получить патенты Fuisz, охватывающие оральная пленка технологии, «почтовые марки», которые мгновенно растворяются на языке, Kosmos была куплена ООО «Моносол» в 2004 году, а сын Фьюза Джозеф был назначен старшим вице-президентом Monosol.^[50] Тем временем Фьюз продолжал разрабатывать и защищать патенты через свои семейный приватная компания, ООО «Фуйз»; в дополнение к инновациям в области здравоохранения, таким как вагинальная доставка лекарств,^[51] на тонкопленочной основе бездымный табак и электронные сигареты,^[2] и системы для мониторинга наркотик, вызывающий привыкание соответствие,^[52] Fuisz LLC также имеет патенты на наручные часы защищен шифрование,^[53]компьютерное зрение (включая лицо и распознавание объекта ) и электронная коммерция, среди других разнообразных технологических областей.

Ричард Фьюз и Теранос

В 2011 году компания по анализу крови, Theranos и его генеральный директор Элизабет Холмс подал в суд на доктора Ричарда Фьюза и его сыновей, утверждая, что Фуис незаконно присвоил патент Theranos и использовал эту информацию, чтобы зарегистрировать свой собственный патент на медицинский анализатор.^[54] Интересы Theranos и Holmes в иске представлял известный судебный исполнитель. Дэвид Бойс. Дэвид Бойс утверждал, что Фуизы думали, что могут воспользоваться Холмс, потому что она была «молодой и женской».^[55] С тех пор правительство США предъявило Холмсу обвинения по нескольким пунктам обвинения в мошенничестве с использованием электронных средств.^[56]

Теранос отдельно предъявил те же претензии к своей юридической фирме. Макдермотт Уилл и Эмери по делу, которое было прекращено.^[57] Фьюз категорически отрицал обвинения и защищал себя pro se.^[55]

Ричард Фьюз был упомянут в книге Вражда с подключением автора Bad Blood Джон Каррейроу с бывшим медицинским директором Theranos, разоблачающим мошенническую систему анализа крови Theranos. «ПЛОХАЯ СТАВКА! Как инвесторы Theranos потеряли большие деньги и так и не вернули их!», trtworld.com,.

внешняя ссылка

• Домашняя страница ООО Фуйз
• Неполный список патентов Fuisz LLC
• Личный блог Ричарда Фьюза

Apex Legends — персонажи — официальный сайт EA

Загрузить Apex Legends для ПК

Эта игра включает в себя необязательные внутриигровые покупки виртуальной валюты, которую можно использовать для приобретения виртуальных внутриигровых предметов, в том числе случайной подборки виртуальных игровых предметов.

Условия и положения

Пользовательское соглашение EA

Чтобы стать легендой, требуется упорство, талант и много удачи. Выберите любимого персонажа и посмотрите, как его уникальный набор навыков поможет вашему отряду.

<b>Бангалор</b>

apex-legends-character

<b>Безумная Мэгги</b>

apex-legends-character

<b>Бладхаунд</b>

apex-legends-character

<b>Валькирия</b>

apex-legends-character

<b>Ваттсон</b>

apex-legends-character

<b>Вэнтедж</b>

apex-legends-character

<b>Гибралтар</b>

apex-legends-character

<b>Каустик</b>

apex-legends-character

<b>Крипто</b>

apex-legends-character

<b>Лайфлайн</b>

apex-legends-character

<b>Лоба</b>

apex-legends-character

<b>Мираж</b>

apex-legends-character

<b>Ньюкасл</b>

apex-legends-character

<b>Октейн</b>

apex-legends-character

<b>Патфайндер</b>

apex-legends-character

<b>Рампарт</b>

apex-legends-character

<b>Ревенант</b>

apex-legends-character

<b>Рэйф</b>

apex-legends-character

<b>Сиар</b>

apex-legends-character

<b>Фьюз</b>

apex-legends-character

<b>Хорайзон</b>

apex-legends-character

<b>Эш</b>

apex-legends-character

На PlayStation®4, PlayStation®5, Xbox One, Xbox Series X|S, Nintendo Switch и ПК в Origin и Steam.

* Может потребоваться учётная запись на соответствующей платформе и подписка платформы (продаётся отдельно). Требуется постоянное подключение к Интернету и учётная запись ЕА. Действуют возрастные ограничения. Содержит встроенные покупки.

Смотреть бесплатно дораму Наоборот (Vice Versa: รักสลับโลก) онлайн на русском или с субтитрами

Посмотрел трейлер на ютубе с англ. сабами и …ЖДУ! Определённо!! Пару скомпоновали интересную. Интересно сойдутся ли в реале?))

Уж не знаю, насколько удачным получится сериал, но что-то мне подсказывает, что время от его просмотра будет потрачено не впустую. Очень, по крайней мере, на это надеюсь.
Красавец Джимми просто радует, что в роликах, что в сценах со съёмочной площадки!
…Боже, да как этот парень может не радовать!?

      Посмотрел три серии, этого хватило, чтобы поставить высший балл. Лакорн сделан с учетом лучших тенденций тайских лакорнов последних лет. Очень рад за Джимми (оказывается, что он не только актер, но и врач), отсюда временами — часто набегающая на лицо мимолетная грусть, столь свойственная людям моей профессии. Удачи, коллега! Смотрим, критикуем, радуемся новой встрече со страной, ставшей любимой не только туристами, но и зрителями

Уже сейчас, после просмотра девятой серии, можно сказать, что проект получился более чем удачным, и займёт достойное место в золотых коллекциях многих зрителей.
Нравится всё! А игрой актёров просто наслаждаешься, и не только главной парой, но и всеми актёрами, подобранных очень гармонично, и уже сыгранных друг с другом в предыдущих интересных проектах. По сюжету, здесь, конечно, напрашивается продолжение истории, рассказывающей о жизни второй пары (Ом Наноны ), оказавшейся в нашем мире, пока основная пара ( Си Джимми) путешествовала по миру параллельному. Будем надеяться, что когда- нибудь увидим и эту историю.

У актеров есть выражение:»Проснуться знаменитым!» Думаю, что после 7 серии мы уже вправе говорить об успехе лакорна «Наоборот». Он сделал Джимми и Си известными всем любителям тайских дорам. Ребята — молодцы! Искренне, драматично (чего стоит одна сцена Джимми в машине Скорой помощи), с любовью и уважением к зрителям —  мы это почувствовали. Да, есть недостатки сценария. И все равно — отлично!

Лакорн сладкий как сахарная вата, с начинкой на любой вкус как хлебная трубочка, мягкий как чоко пай, хрустящий (не как стекло) как лейс, длинный как дошик, но внезапно заканчивающийся как пиво. Вайс верса пример крепкого, хорошего лакорна, на котором отдыхаешь душой. Здесь нет вселенского печали, драмы, выяснений отношений через тонны боли. Нет плохих дядек и тётек, пытающихся насолить ГГ. Вселенная Вайс версы нормальная — это тот мир, в котором хотелось бы утром проснуться, ведь (как сказал один из комментаторов) это утопия. Вайс верса — это многолетние сеансы у психолога, который помогает тебе разобрать все по полочкам в твоей жизни: здесь история о мечте, достижении целей, о приоритетах, дружбе, поиске себя, об отношениях, и, конечно, о любви. Классическое «и встретились два одиночества» — это о наших главных героях. Талэй — целиком посвятивший себя работе колориста, спит и видит ярко окрашенные сны,  как он работает в крутой компании на работе мечты. Добродушный малый, имеет семью и друзей, но как-то пренебрегает ими, потому что работаработаработа. Абсолютный тормоз, когда дело касается любви, потому что выбрал работуработуработу — оказывается в теле богатенького раздолбая Тэсса. Пын — популярный актер, но большой одиночка. Работаработаработа заменила ему все. Закрытый, но в то же время открытый сердцем человек, который хочет просыпаться и видеть рядом с собой того, кто его ждет — оказывается в теле немастера на все руки Тана. На протяжении всех 12 серий нам медленно рассказывают о перипетиях, с которыми столкнутся ГГ.
Работа над сериалом сделана скрупулезная. Незаезженные локации (аллилуйя, нет дома-который-нельзя-называть) и декорации, интересная работа с цветом, луки всех героев, делающие им визитную карточку (яркие костюмы Тэсса, «говорящие» футболки Фьюза, жилетки У, бейсболки Апа и т. д.), особенности, отличающие наш мир от мира вайс версы, запоминающиеся саундтреки и немногочисленная, но эффектная инструментальная фоновая музыка. Если посмотреть закадры, видно, с какой любовью делался этот проект. Все вложили в него сердце (ну и спонсоры тоже вложили свои сердца, даже больше, чем нужно судя по количеству рекламы).
Смотреть Вайс версу — это отдыхать глазами, наслаждаться яркой сочной картинкой. Повседневный ненапряжный сюжет в локации другой вселенной вполне себя оправдывает и держит у экрана монитора, поэтому, если вы любитель приятностей, нежностей и, может быть, небольшой ванили, то вам сюда, если любите драму и кучу перипетий, обходите Вайс версу стороной — вам не зайдет, повествование здесь ровнее некуда, американских горок нет (а то небольшое количество драмы, которое мимолетом показали, не драматичней поездки в детском паровозике в парке).
Актеры все до единого сработали на ура. Джимми и Си впервые в главных ролях. Если Джимми блеснул в роли второго плана в ББ и немножко засветился в Аншанте, то Си минут на 10 мелькнул в 55:15, что даже имя его персонажа не запомнилось — настолько он был невзрачен (несмотря на нашу любовь к 55:15, герой Си и вправду невзрачен). Как же точно наметан глаз у Пи’Экса, что он заметил Си и пригласил на роль Талэя. Вайс верса раскрыла его актерский потенциал (скорее всего Си и сам не ожидал, что может ТАК). Актеры второго плана понравились не меньше. Нео, У, Бум, Пеппер, Лалана, Намтан — никто из них не потерялся, выглядел в кадре интересным и нужным. А уж сколько здесь камео! Не сосчитать!
Минусы у лакорна есть, и на какие-то можно закрыть глаза и просто плыть по течению палитры Рави, а на каких-то хотелось бухнуть в океанский синий и больше никогда не видеть и не слышать этого. Навязчивая реклама — один из больших минусов этого лакорна (спонсорские сердца, они такие). Иногда ее удобно завертывают в сюжет (мопед Тана, кэннон), иногда навязчиво пытаются завернуть, оно выглядывает, но смотрится терпимо (зубная паста, магазин с купонами на скидку), иногда завертывают, а оно вырывается с криком (все остальное, вы поймете). Очень рваный монтаж, в котором никто не контролирует ни позы героев, ни внезапную смену и пропажу вещей, которые были у них секунду назад. Местами провисающий сценарий, к радости не влияющий на общий сюжет, ибо сюжет есть, но оставляющий после себя кучу вопросов, в основе своей касательно персонажей.
Хотелось бы внести ясность для тех, кто идет сюда ради ОмНанона. Их здесь нет. История не о них. Это бенефис Джимми и Си. Если бы здесь рассказывали о персонажах Ома и Нанона, то серий было бы в два раза больше или хронометраж увеличен в дважды. К тому же, это не будет спойлером, так как об этом скажут почти сразу, там и рассказывать нечего, ибо как пара их персонажи не проходят. Не ищите их здесь, лучше проходите мимо, чем потом плеваться ядом, что вас *******
Советуем посмотреть эту историю, чтобы посмотреть на соулмейтов, предназначенных друг другу, насладиться визуалом и цветокором, кайфануть от мощного дружеского взаимодействия: взаимовыручка, поддержка, преодоление неурядиц совместными усилиями — все это так хорошо показано, что аж зависть берет, поверить/или убедиться, что все можно преодолеть, если действовать сообща, если говорить о том, что беспокоит, а не додумывать проблему про себя, что сердце необязательно должно пылиться, и, если позволить, найдется тот, кто сотрет с него пыль (нивеей майсела). Отдыхайте вместе с этим лакорном, пропускайте рекламу через фильтр, закройте глаза на некоторые висяки и не пытайтесь разбираться с фантастической частью перемещений: здесь никто не скажет как это работает, потому что это никому не известно, все только предполагают, так как у всех «щелкает» по разным причинам.
Мягкий лакорн, к которому обязательно вернемся. Максимальная оценка вопреки всему.

Лаборатория аппаратного обеспечения с открытым исходным кодом EasyEDA, родина инженеров аппаратного обеспечения

Нет профиля

Нет профиля

Стандартная версия AVR фьюзбит доктор

8,4к 2 2 6

Пользователь игорку

2

Нет профиля

Нет профиля

Стандартная версия Докторская копия AVR fusebit

1,3к 0 0 0

Пользователь 奚晨

0

Нет профиля

Нет профиля

Стандартная версия Докторская копия AVR fusebit

556 0 0 0

Пользователь богомол-меллон

0

Нет профиля

Нет профиля

Стандартная версия Докторская копия AVR fusebit

695 0 1 2

Пользователь м. н.бороздин

0

Нет профиля

Нет профиля

Стандартная версия АВР FUSE Доктор

839 0 0 0

Пользователь Посейдон42

0

Нет профиля

Нет профиля

Стандартная версия Atmega Fusebit Doctor V2h

2,4к 0 1 5

Пользователь пух Перо

0

Нет профиля

Нет профиля

Стандартная версия Предохранитель AVR Doctor

6,5к 1 2 14

Пользователь Куклин Алексей81

1

Нет профиля

Нет профиля

Стандартная версия AVR Fuse Bit Doctor копия

773 0 0 1

Пользователь Эрвин Новак

0

Нет профиля

Нет профиля

Стандартная версия AVR Fuse Bit Doctor копия

1,5к 0 0 1

Пользователь Шер2104

0

Нет профиля

Нет профиля

Стандартная версия Атмега доктор

647 0 0 1

Пользователь Галлад785

0

Нет профиля

Нет профиля

Стандартная версия АВР-ISP

247 0 0 0

Пользователь фанфаро

0

http://users. rcn.com/carlott/projects.html

http://users.rcn.com/carlott/projects.html

Стандартная версия avr pocsag

287 0 0 0

Пользователь шаман.дн

0

asdfsdfasda

asdfsdfasda

Стандартная версия Комплект АВР

101 0 0 0

Пользователь Ахмед Фаузи

0

АВР

АВР

Стандартная версия Программатор AVR

71 0 0 0

Пользователь ЧАЙ ЧХУНЛОНГ Х

0

Нет профиля

Нет профиля

Стандартная версия Адаптер программатора AVR

391 0 0 0

Пользователь Гарри

0

Нет профиля

Нет профиля

Стандартная версия ISP-адаптер AVR

524 0 0 1

Пользователь Селина

0

Нет профиля

Нет профиля

Стандартная версия штекер AVR hub12_hub08

232 0 0 0

Пользователь Арджуна Телон

0

Клон Пи AVR

Клон Пи AVR

Стандартная версия Клон Пи AVR

1,9к 0 3 3

Пользователь Палко

0

Нет профиля

Нет профиля

Стандартная версия УНИВЕРСАЛЬНЫЙ ПРОГРАММАТОР AVR. sch

590 0 0 0

Пользователь АЛЬФРЕДО ПЕРЕС ЛУДЕНА

0

Нет профиля

Нет профиля

Стандартная версия DIY AVR DevBoard

184 0 0 0

Пользователь Лукас К.

0

Плата разработчика для микроконтроллеров AVR.

Плата разработчика для микроконтроллеров AVR.

Стандартная версия Проявочная плата AVR

200 0 0 0

Пользователь djg_ww

0

Нет профиля

Нет профиля

Стандартная версия AVR-Gear Gauge

703 0 0 0

Пользователь ЛеоКевин

0

Изоляция интернет-провайдера AVR

Изоляция интернет-провайдера AVR

Стандартная версия Изоляция интернет-провайдера AVR

342 0 1 0

Пользователь пап. кроватка

0

Нет профиля

Нет профиля

Стандартное издание avr-tqpf-программист

441 0 0 1

Пользователь сбзивертсен

0

Нет профиля

Нет профиля

Стандартная версия [AVR] Штурман

655 0 0 0

Пользователь ЛеоКевин

0

AVR Fuse Bit Doctor — Share Project

С конца 1800-х до конца 1900-х годов пишущая машинка была одним из лучших инструментов для написания документов. К сожалению, они в значительной степени устарели с появлением домашних компьютеров. Я не вырос с пишущей машинкой, но пару месяцев назад купил электронную пишущую машинку Brother AX-25. Он использует маргаритку (вращающееся колесо с отлитыми в нем буквами) и моторизованный молоток для ввода текста, а не штрихи (или бойки), как в традиционной пишущей машинке. Звук, который он издает, не имеет себе равных даже на самой щелкающей клавиатуре. Каждое нажатие клавиши приводит к короткому гудению, когда мотор выбирает символ, после чего следует удовлетворительный щелчок. AX-25 имеет 16-символьный ЖК-дисплей, 128 КБ ПЗУ для прошивки пишущей машинки, 128 КБ памяти и 16 КБ ОЗУ. Эти характеристики довольно ужасны по сегодняшним меркам. К счастью, старые технологии легко перепрофилировать с помощью оборудования с открытым исходным кодом! Вот почему я использовал Arduino и Raspberry Pi, чтобы превратить свою пишущую машинку в терминал Linux. Вдохновение Еще в старшей школе один из моих друзей работал над созданием компьютера с использованием Z80 для школьного проекта. Он настроил его на нескольких макетных платах в портфеле, и после того, как мы немного поговорили об этом, мы решили, что попробуем поместить его в старую пишущую машинку. Мы хотели сделать свой собственный Commodore 64. Мы распотрошили старую электронную пишущую машинку, но так и не удосужились поставить в нее компьютер. В течение последних 6 лет у меня в комнате лежала оболочка этой пишущей машинки. Какое-то время я хотел превратить пишущую машинку в кибердеку. Я планировал поставить в него экран и Raspberry Pi с здоровенной батареей. У меня крутилась эта идея в голове, пока пару лет назад я не увидел видео CuriousMarc о том, как его телетайп превратился в терминал Linux. Я хотел сделать то же самое с пишущей машинкой, но у меня никогда не было на это времени, и я не мог найти пишущую машинку ни в одном комиссионном магазине. После окончания колледжа у меня, наконец, появилось достаточно свободного времени и знаний, чтобы превратить пишущую машинку в компьютер. Что она может делать? Я могу использовать все виды команд Linux, большинство программ CLI будут работать, но все с текстовым интерфейсом ( как Vim или Emacs) не будет работать. Обрабатывая escape-последовательности, которые выводит Raspberry Pi, я могу автоматически переключать функции форматирования пишущей машинки. Он также может печатать ASCII-арт! Вот видео о том, как он печатает некоторые изображения, которые я нашел в Интернете, и некоторые, которые я сделал с помощью генератора изображений ASCII: Обратное проектирование. Клавиатура пишущей машинки подключена к матрице 8×11 и подключается к пишущей машинке с помощью двух разъемов, один для строк. , и один для столбцов. К ним подключены разъемы клавиатуры с перемычками для моей схемы. Когда вы нажимаете одну из клавиш, она соединяет один из выводов строки с выводом столбца, который затем обнаруживает пишущая машинка. Чтобы выяснить, какой паре контактов соответствует каждая клавиша, я соединил каждую пару вручную по одной и записал, какая клавиша была напечатана. Я делал это до тех пор, пока не нанес на карту всю матрицу. Макет матрицы пишущей машинки. В пишущей машинке используется линейный регулятор 7805 для питания ее 5-вольтовых компонентов, и я смог найти неиспользуемую 5-вольтовую площадку и заземляющую площадку, к которой я могу подключиться для питания. моя схема. Мне пришлось добавить радиатор к регулятору, чтобы приспособиться к повышенному энергопотреблению моей схемы. Управление пишущей машинкой Код Arduino доступен в моем репозитории GitHub, если вы хотите взглянуть на него подробнее! Моя Arduino управляет пишущей машинкой с помощью двух мультиплексоров, подключенных к каждому из разъемов клавиатуры. Сигнальные контакты мультиплексора подключены, поэтому их можно использовать для соединения пар контактов на разъемах клавиатуры вместе. Чтобы отправить ключ, Arduino выбирает контакт на каждом мультиплексоре, чтобы соединить их, что заставляет пишущую машинку думать, что клавиша была нажата. Мой прототип схемы управления пишущей машинкой. Arduino подключен через последовательный порт к Pi, который имеет последовательная консоль включена на своих контактах UART. Я решил использовать Arduino в дополнение к Raspberry Pi, потому что я лучше знаком с ними, и это значительно упрощает взаимодействие с консолью UART Raspberry Pi. Arduino и Raspberry Pi обмениваются данными со скоростью 120 символов в секунду, но пишущая машинка может печатать только 12 символов в секунду. Чтобы предотвратить обрезание длинных сообщений, я добавил в свой код управление последовательным потоком. Это позволяет Arduino сообщать Pi, когда начинать и прекращать отправку текста. Raspberry Pi работает под управлением Raspberry Pi OS Lite, так как мне нужен только доступ к терминалу. Клавиатура Для сканирования клавиатуры я использовал практически ту же схему; два мультиплексора, один для строк, один для столбцов. Arduino сканирует клавиатуру по одной клавише за раз, выбирая канал на каждом мультиплексоре. Когда он обнаруживает, что клавиша была нажата, он отправляет этот символ на Raspberry Pi, чтобы он мог его обработать. Мой прототип схемы сканирования клавиатуры. Я мог бы использовать оригинальную клавиатуру пишущей машинки для этого проекта, но я решил заменить ее. со специальной механической клавиатурой с переключателями Matias Alps, которые очень щелкают и на них приятно печатать! Индивидуальная раскладка клавиатуры, которую я разработал для своей пишущей машинки. ЗаключениеПревратив свою пишущую машинку в компьютер, я смог воссоздать опыт использования телетайп. Теперь я знаю, каково было использовать Unix в 19-м веке.60-х, когда он изначально разрабатывался! На специальной механической клавиатуре приятно печатать, и она представляет собой огромное обновление по сравнению с мягкой мембранной клавиатурой, которая была у нее изначально. Благодаря этим обновлениям моя пишущая машинка стала намного мощнее!

Atmega Fusebit Doctor HVPP+HVSP | AVR Freaks

• BASCOM-AVR

Atmega fusebit Doctor, как следует из названия, устройство для восстановления неисправных AVR семейства Atmega (и Attiny из версии 2.04) путем записи правильных фьюзбитов. Наиболее распространенными ошибками или проблемами являются неправильный источник тактового сигнала (предохранители CKSEL), отключенное программирование SPI (предохранитель SPIEN) или отключенный контакт сброса (предохранитель RSTDISBL). Эта простая и дешевая схема починит вам uC за доли секунды. Если в первом случае мы можем помочь себе с тактовым генератором, то во 2-м и 3-м случаях вернуть УК к жизни стандартным последовательным программатором невозможно. Большинство людей не решаются на сборку параллельного программатора, потому что это неудобно, а купить новый УК дешевле и быстрее.

В этой схеме используется параллельный и последовательный метод программирования высокого напряжения. С помощью этих методов мы можем общаться с нашими «мертвыми» микросхемами, которые были сброшены или ISP отключены:
HVPP = высоковольтное параллельное программирование.
HVSP = последовательное программирование высокого напряжения.

Код этой точки поддерживает 138 чипов, но не все проверены. Сообщите о проблеме — и я исправлю 🙂
1 КБ:
AT90s1200, Attiny11, Attiny12, Attiny13/A, Attiny15
2 КБ:
Attiny2313/A, Attiny24/A, Attiny26, Attiny261/A, Attiny28, AT90s2333, Attiny22, Attiny25, AT90s2313, AT90s2323, AT90s2343
4kB:
Atmega48, Atmega48P/A, Attiny461/A, Attiny43U, Attiny4313, Attiny44/A, Attiny48, AT90s4433, AT90s4414, AT90s4434, Attiny45
8kB:
Atmega8515, Atmega8535, Atmega8, Atmega88, Atmega88P/A, AT90pwm1, AT90pwm2, AT90pwm2B, AT90pwm3, AT90pwm3B, AT90pwm81, AT90usb82, Attiny84, Attiny85, Attiny861/A, Attiny87, Attiny88, AT90s8515, AT90s8535
16kB:
Atmega16/A, Atmega16U2, Atmega16U4, Atmega16M1 , Atmega161, Atmega162, Atmega163, Atmega164, Atmega164P/A, Atmega165/P/A/PA, Atmega168, Atmega168P/A, Atmega169/P/A/PA, Attiny167, AT90pwm216, AT90pwm316, AT90usb162
32kB:
Atmega32/A, Atmega32C1, Atmega323/A, Atmega32U2, Atmega32U4, Atmega32U6, Atmega32M1, Atmega324, Atmega324P/A, Atmega325, Atmega3250, Atmega325P, Atmega3250P, Atmega328, Atmega328P, Atmega329, Atmega3290, Atmega329P, Atmega3290P, AT90can32
64kB:
Atmega64/A, Atmega64C1, Atmega64M1, Atmega649, Atmega6490, Atmega640, Atmega644, Atmega644P/A, Atmega645, Atmega6450, AT90usb646, AT90usb647, AT90can64
128kB:
Атмега103, Атмега128/А, Атмега1280, Атмега1281, Атмега1284, Атмега1284П, АТ90usb1286, AT90usb1287, AT90can128
256kB:
Atmega2560, Atmega2561

Просто вставьте севший мега в сокет, нажмите кнопку СТАРТ и наслаждайтесь своим новым процессором. На плате есть три слота для наиболее распространенных AVR, контакты совместимы с: Atmega8, Atmega16, Attiny2313. Также имеется дополнительный разъем Goldpin со всеми сигналами, поэтому вы можете подключать адаптеры:
«адаптер № 1» в качестве расширения HVPP для 20-контактных Attiny26-совместимых и 40-контактных Atmega8515-совместимых процессоров.
«адаптер HVSP» для 8-контактных и 14-контактных процессоров HVSP.
Или сделайте свои собственные адаптеры для других типов процессоров, в отверстие или на поверхность, вы можете использовать для этого макетную плату — просто подключите сигналы к правильным контактам. Как? Проверьте спецификацию вашего AVR, перейдите к «программированию памяти», а затем к «параллельному программированию» — проверьте имена сигналов, все сигналы описаны для слота DIP40. В памяти врача много свободного места, поэтому проект можно постоянно развивать. Односторонняя печатная плата размером 55 мм x 92 мм. На верхнюю сторону нужно припаять несколько перемычек, либо сделать эту плату двусторонней — выбирайте сами. Резисторы от R7 до R23 могут быть от 100 Ом до 10 кОм, но я предлагаю от 470 Ом до 1 кОм. Вы можете найти дополнительный выход RS232, подключившись к которому (на скорости 4800 бит/с) мы будем получать всю информацию о процессе исправления — примерный принтскрин смотрите в галерее. Конечно, терминал не нужен, все, что мы хотим знать, мы получаем от светодиодов.

ВНИМАНИЕ! При установке слота DIP40 необходимо удалить его контакты с 29 по 37. Эти контакты не должны иметь электрического контакта с вставленными контактами UC.

Объяснение светодиодов:

зеленый горит — пациент успешно вылечен, фьюзбиты восстановлены. Если локбиты включены, просто проверьте фьюзбиты на заводские — и если они в порядке — загорятся зеленым.
горит красным — проблема с подписью, невозможно прочитать, нет устройства в сокете или нет такой подписи в базе данных.
зеленый мигает — подпись в порядке, фьюзбиты неверны. Lockbits включены, требуется разрешение на стирание чипа (см. ниже).
мигает красным — подпись в порядке, локбитов нет, но по какой-то причине не удается записать новые фьюзбиты.

Перемычка ALLOW ERASE позволяет врачу стереть всю флэш-память и память eeprom. Если она открыта, врач очистит память, но может не вылечить устройство, если биты блокировки включены, так что вы выбираете. После того, как вы вставите разряженный UC и нажмете кнопку START, врач инициирует параллельный или последовательный режим программирования высокого напряжения. Это выбирается автоматически, устройство распознает адаптер HVSP и начнет работать в режиме HVSP. После этого врач ждет высокого состояния на линии RDY/BSY. Затем прочитайте подпись устройства и проверьте, поддерживает ли оно ее. Далее выполняется стирание памяти, если это разрешено пользователем. Затем проверяются локбиты, и если они не блокируют устройство, врач устанавливает все фьюзбиты на ткань, учитывая наличие расширенных фьюзбитов или нет. Некоторые из старых AVR имеют только один байт предохранителей — LOW — и это также включено. После этого проверяются фьюзбиты и мигают соответствующие светодиоды. Вся информация отправляется «на ходу» через UART.

Код был написан на основе раздела высоковольтного параллельного и последовательного программирования описания подходящих АРН.
Если вы ищете устройство для исправления фьюзбитов AVR семейства Attiny, посмотрите мой предыдущий проект Attiny fusebit Doctor. К сожалению, некоторые ошибки проявляются, и этот проект больше не обновляется, поскольку «Atmega fusebit doctor» поддерживает AVR семейства Attiny. Но к этому проекту прилагается исходный код, и с таблицей данных avr будет легко понять этот механизм программирования.

Fusebits: внутренние часы 1 МГц и включенный бит EESAVE — L:0xE1 H:0xD1
Используйте стабилизированное напряжение питания 12 В. Более высокое напряжение может повредить фиксированный чип!
Если вы используете новый чип в качестве доктора, вам не нужно ничего менять — тактовая частота 1 МГц уже установлена ​​по умолчанию. Бит EESAVE необязателен.
Вы можете использовать Atmega8L в качестве замены Atmega8.

Для получения дополнительной информации и подробностей посетите сайт проекта: http://diy.elektroda.eu/atmega-f…

Для дальнейших обновлений: twitter.com/manekinen

Fuse Medical — инновационные медицинские устройства для ортопедии и позвоночника

Click Circle for Extremity Portfolio

Продукция Fuse для нижних конечностей

молоткообразный палец

Канюлированные винты с головкой

Безголовочные канюлированные винты

Отламывающиеся винты

Компрессионные скобы

силастическая артропластика MPJ

Гемиартропластика

Системы подножек

Танки Evans/Cotton

Системы защиты лодыжек

Внешняя фиксация

Системы для ногтей

Подтаранный артродез

com/products/sports-medicine/’>Шовные анкеры

Наполнители костных пустот

Амниотическая мембрана

Кожная матрица

Уход за ранами

Обогащенная тромбоцитами плазма

концентрат аспирата костного мозга

Продукты Fuse Knee

Общая коленная система

Система полной ревизии коленного сустава

Однокамерная коленная система

Шовные анкеры

Система управления доступом

Высокая остеотомия большеберцовой кости

com/products/biologics/’>Амниотическая мембрана

Обогащенная тромбоцитами плазма

концентрат аспирата костного мозга

Сухожилия

Решения Fuse Hip

Тотальная тазобедренная система

Система эндопротезирования Hemi

Шовные анкеры

заполнители костных пустот

Обогащенная тромбоцитами плазма

концентрат аспирата костного мозга

Растворы для позвоночника

Шейка

com/products/spine/fuse-pss-pedicle-screw-system/’>Грудопоясничный

Травма

Интертела

Остеобиологические препараты

Обогащенная тромбоцитами плазма

Решения Fuse для плеч

Общая плечевая система

Перевернутая плечевая система

Шовные анкеры

Система восстановления акромиально-ключичного сустава

Остеобиологические препараты

Ротий

Обогащенная тромбоцитами плазма

com/wp-content/uploads/2021/01/Magellan-PDF.pdf’>концентрат аспирата костного мозга

Решения для рук и запястий

Винты с канюлированной головкой

Безголовочные канюлированные винты

Отламывающиеся винты

Компрессионные скобы

Внешняя фиксация

Шовные анкеры

Остеобиологические препараты

Сухожилия

Регенеративные продукты

Обогащенная тромбоцитами плазма

FuseACP

Компания Fuse Medical Inc. постоянно ищет лучших и умнейших специалистов для работы в нашей команде.

Узнать больше

Atmega Fusebit Doctor (HVPP+HVSP) — исправить фьюзбиты

Добро пожаловать на EDAboard.com

Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию… и многому другому. более! Для участия необходимо зарегистрироваться. Регистрация бесплатна. Нажмите здесь для регистрации.

Регистрация Авторизоваться

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

• Автор темы Вермес
• Дата начала 6 ноября 2011 г.

Статус

Закрыто для дальнейших ответов.

Вермес

Расширенный член уровня 4

Atmega Fusebit Doctor — это устройство для восстановления плохо конвертированных фьюзбитов в микроконтроллерах AVR. Самые большие проблемы: установка неправильного источника тактового сигнала (фьюзбиты CKSEL), отключение программирования SPI (фьюзбит SPIEN) или установка вывода сброса в режиме ввода-вывода (фьюзбит RSTDISBL). Это простое устройство за доли секунды ремонтирует микроконтроллер, возвращая ему заводские настройки.
В то время как в первом случае тактовый генератор или RC/кварцевый генератор могут быть решением, во втором и третьем случаях восстановление микроконтроллера невозможно с помощью последовательного программатора SPI. Мало кто решается собрать параллельный программатор, потому что им неудобно пользоваться и дешевле купить новый микроконтроллер.
В приборе реализована возможность параллельного высоковольтного программирования (и последовательного с версии 2. 03). Устройство действительно простое и дешевое в изготовлении. Состоит из Atmega8 в качестве лекаря, двух светодиодов, перемычки, стабилизатора, транзисторов. В памяти сохраняются сигнатуры 96 микроконтроллеров AVR и их фьюзбитов. Только положите сломанный УК на подставку и нажмите кнопку СТАРТ. Тогда система выполнит требуемую операцию и микроконтроллер «вылечится». Вся операция длится доли секунды.
На материнской плате есть три разъема для процессоров, вертикально совместимых с Atmega8, Atmega16 и Attiny2313, поэтому самые популярные из них. Кроме того, имеется также розетка HEADER со всеми необходимыми сигналами для подключения адаптеров:
«адаптер HVPP №1» в качестве усиления HVPP для процессоров, совместимых с 20-контактным Attiny26 и 40-контактным Atmega8515
«адаптер HVSP» для процессоров HVSP 8pin и 14pin Attiny, которые нельзя программировать параллельно из-за слишком маленьких контактов
Также возможно изготовление дополнительных переходников для других процессоров в корпусах DIP или SMD. Хотя нет необходимости делать новый переходник, чтобы отремонтировать только один процессор. Это можно сделать с помощью соединительной пластины, подключив сигналы с соответствующими контактами. Как это сделать? Просто загляните в примечание к каталогу AVR, зайдите в «программирование памяти», а затем в «параллельное программирование» — там есть названия сигналов и контактов. Все пины написаны под стенд DIP40.
Односторонняя пластина размером 55 мм x 9 мм2мм. На верхнюю часть следует припаять несколько перемычек или пластину можно сделать двусторонней. Питание 12В стабилизированное. Резисторы с R7 по R23 могут иметь номиналы от 100 Ом до 1К (лучше всего 330 Ом). Обратите внимание, что три вывода битов линии передачи данных также используются программистом-провайдером для обновления программного обеспечения — устройство может работать некорректно. Кроме того, имеется интерфейс, описанный в табличке как RS232. Это выход UART, так что все будет известно об операции восстановления после подключения к нему (38000bps). Клемма конечно не нужна, все бы узнать по диодам.

ВНИМАНИЕ! При монтаже стойки DIP40 необходимо снять металлические разъемы с 29 по 37 штырьков! Пути, проходящие в этих местах, не могут быть электрически связаны с выводами вставленного процессора. Эти контакты указаны на рисунке ниже:

Светодиодные индикаторы:
зеленый свет – фьюзы отремонтированы и проверены, система восстановлена. Если установлен бит безопасности, он только проверяет, соответствуют ли предохранители заводским, и если да, то также загорается этот светодиод.
красный свет — проблема со чтением подписи, отсутствие системы, отсутствие подписи в базе данных.
зеленый мигает – подпись читается, фьюзы не соответствуют заводским, но локбиты установлены и для их исправления необходимо разрешить стирание памяти (см. ниже)
красный мигает – подпись читается, локбиты выключены но по некоторым причинам новые фьюзбиты не сохраняются
РАЗРЕШИТЬ УДАЛЕНИЕ перемычка позволяет стереть всю память в случае установленных локбитов (без стирания нет возможности переключения фьюзбитов). После подключения системы и нажатия кнопки СТАРТ система переходит в режим параллельного программирования или, если использовался адаптер HVSP, – в режим последовательного программирования. Сломанный микроконтроллер отвечает высоким уровнем на выводе RDY/BSY. Первое, что делает «доктор» — стирает всю память, если это позволяет пользователь. После этого он считывает сигнатуру подключенного микроконтроллера и проверяет, поддерживает ли он этот микроконтроллер. Затем проверяются локбиты и, когда они не блокируют доступ, «доктор» считывает фьюзбиты и сравнивает их с фабричными, записанными в БД. Если они отличаются, он сохраняет тканевые, независимо от того, имеет ли «пациентная» модель расширенные фьюзбиты или нет. Есть также процессоры только с одним байтом фьюзбитов, и он тоже включен. Программа в конце проверяет свою точность и зажигает соответствующий светодиод. Информация отправляется по RS232 на сегодняшний день.
Программа написана на основе описания параллельного (и последовательного) программирования, включенного в большинство каталожных заметок микроконтроллеров AVR (программирование памяти – параллельное/последовательное программирование).
Fusebits: внутренняя тактовая частота 8 МГц и бит ESSAVE на
Поскольку это 2-в-1 (HVPP и HVSP), 8 КБ памяти Atmega8 было недостаточно.

• не для всех процессоров отображаются имена по RS232, а для самых популярных. Однако это не влияет на работу системы
• часть текста, отправленного по RS232, хранилась в EEPROM. Даже если вы не собираетесь использовать это, вы должны запрограммировать EEPROM с помощью файла EEP.BIN или EEP.HEX. Использование системы без запрограммированной или плохо запрограммированной EEPROM принесет больше вреда, чем пользы.

Когда горит зеленый диод, фьюзбиты были сброшены. Если система по-прежнему не отвечает за простой программатор ISP, значит, у него поврежден аппаратный SPI, другие повреждения или EEPROM была плохо загружена. Когда загорается красный диод, единственное, что можно сделать, это проверить, что «доктор» отправляет по RS232.
Количество поддерживаемых процессоров: 96
Количество поддерживаемых в стойках: 53
Остальные — SMD корпуса без переходников пока.

Full list of supported processors:
1kB:
AT90s1200, Attiny11, Attiny12, Attiny13, Attiny15
2kB:
Attiny2313, Attiny26, Attiny261, Attiny28, AT90s2333, Attiny22, Attiny25, AT90s2323, AT90s2343
4kB:
Atmega48, Atmega48P, Attiny461, Attiny43U, Attiny4313, Attiny48, AT90s4433, AT90s4414, AT90s4434, Attiny45
8kB:
Atmega8515, Atmega8535, Atmega8, Atmega88, Atmega88P, AT90pwm1, AT90pwm2, AT90pwm2B, AT90pwm3, AT90pwm3B, AT90pwm81, AT90usb82, Attiny861, Attiny88, Attiny85
16kB:
Atmega16, Atmega16U4, Atmega16M1, Atmega161, Atmega162, Atmega163, Atmega164, Atmega164P, Atmega165, Atmega168, Atmega168P, Atmega169, AT90pwm216, AT90pwm316, AT90usb162
32kB:
Atmega32, Atmega32U4, Atmega32M1, Atmega324, Atmega324P, Atmega325, Atmega3250, Atmega325P, Atmega3250P , Атмега328, Атмега328П, Атмега329, Atmega3290, AT90can32
64kB:
Atmega64, Atmega64M1, Atmega649, Atmega6490, Atmega640, Atmega644, Atmega644P, Atmega645, Atmega6450, AT90usb646, AT90usb647, AT90can64
128kB:
Atmega103, Atmega128, Atmega1280, Atmega1281, Atmega1284, Atmega1284P , AT90usb1286, AT90usb1287, AT90can128
256kB:
Atmega2560, Atmega2561

Фото:

Орел 3D визуализация:

Прототип — Atmega8 считывает сигнатуру и фьюзы Atmega32 с неисправным SPI и отображает информацию на ЖК-дисплее:

Адаптеры:

Совместимость с подставками – ну и что, куда поставить:

Краткое пояснение не в тему:
HVPP = высоковольтное параллельное программирование
HVSP = высоковольтное последовательное программирование
Таким образом, выбранные методы программирования позволяют добраться до процессора несмотря на то, что сброс или ISP выключенный. Последовательное программирование предназначено для процессоров с маленькими ногами, потому что этому типу требуется всего несколько строк. Параллельное программирование для процессоров с минимум 20 ногами, так что все выше tiny2313 включительно.
