Чем отличается соединение обмоток электродвигателя звездой и треугольником. Какая схема подключения лучше и в каких случаях применяется. Как правильно выбрать способ подключения трехфазного двигателя. Преимущества и недостатки схем звезда и треугольник.
Основные схемы подключения трехфазных электродвигателей
Для подключения трехфазных электродвигателей к сети используются две основные схемы соединения обмоток:
- Звезда
- Треугольник
Выбор конкретной схемы зависит от параметров двигателя и условий его эксплуатации. Рассмотрим подробнее особенности каждого способа подключения.
Соединение обмоток звездой
При соединении звездой концы всех трех обмоток статора соединяются в одной точке, которая называется нулевой или нейтральной. Начала обмоток подключаются к фазам сети.
Основные характеристики соединения звездой:
- Напряжение на обмотке: 220 В
- Ток в обмотке: меньше номинального в √3 раз
- Мощность двигателя: номинальная
Преимущества схемы «звезда»

- Плавный пуск двигателя
- Меньшие пусковые токи
- Возможность работы при кратковременных перегрузках
- Меньший нагрев обмоток
- Повышенная надежность
Недостатки схемы «звезда»
К минусам данного способа подключения можно отнести:
- Пониженный пусковой момент
- Меньшая мощность двигателя
Соединение обмоток треугольником
При соединении треугольником конец первой обмотки соединяется с началом второй, конец второй — с началом третьей, а конец третьей — с началом первой. Образуется замкнутый треугольник.
Характеристики соединения треугольником:
- Напряжение на обмотке: 380 В
- Ток в обмотке: номинальный
- Мощность двигателя: максимальная
Преимущества схемы «треугольник»
Основные плюсы данного способа подключения:
- Повышенный пусковой момент
- Максимальная мощность двигателя
- Возможность работы на полную нагрузку
Недостатки схемы «треугольник»
Соединение треугольником имеет следующие минусы:
- Большие пусковые токи
- Повышенный нагрев обмоток
- Меньшая надежность при перегрузках
В чем разница между соединением звездой и треугольником?
Основные отличия двух схем подключения:

- Напряжение на обмотках: при звезде — 220 В, при треугольнике — 380 В
- Ток в обмотках: при звезде меньше в √3 раз, при треугольнике — номинальный
- Мощность: при звезде — номинальная, при треугольнике — максимальная
- Пусковой момент: при звезде меньше, при треугольнике — больше
- Пусковые токи: при звезде меньше, при треугольнике — больше
Какую схему подключения выбрать?
Выбор схемы зависит от конкретных условий:
- Звезда — для плавного пуска и работы с переменной нагрузкой
- Треугольник — для работы с постоянной нагрузкой на максимальной мощности
Для особо тяжелых условий пуска применяют комбинированную схему «звезда-треугольник».
Комбинированная схема «звезда-треугольник»
Данная схема позволяет объединить преимущества обоих способов подключения:
- Пуск осуществляется при соединении звездой
- После разгона производится автоматическое переключение на треугольник
Это обеспечивает плавный пуск с последующей работой на полную мощность.
Особенности подключения трехфазных двигателей к однофазной сети
При подключении трехфазного двигателя к однофазной сети 220 В необходимо учитывать следующие моменты:

- Требуется использование пускового конденсатора
- Мощность снижается на 30-50%
- Необходимо правильно рассчитать емкость конденсатора
Такое подключение возможно, но не рекомендуется для длительной работы.
Как правильно подключить трехфазный двигатель?
Для корректного подключения трехфазного электродвигателя необходимо:- Определить напряжение питающей сети
- Изучить паспортные данные двигателя
- Выбрать оптимальную схему подключения
- Правильно соединить выводы обмоток
- Обеспечить надежное заземление корпуса
При возникновении сомнений лучше обратиться к квалифицированному электрику.
Заключение
Выбор схемы подключения трехфазного электродвигателя напрямую влияет на его характеристики и надежность работы. Соединение звездой обеспечивает плавный пуск и повышенную надежность, а треугольником — максимальную мощность. Для оптимального использования двигателя необходимо учитывать особенности каждой схемы и выбирать наиболее подходящий вариант для конкретных условий эксплуатации.
Звезда и треугольник принцип подключения – Tokzamer
Чем отличаются соединения звездой и треугольником
Питание асинхронного электродвигателя происходит от трехфазной сети с переменным напряжением. Такой двигатель, при простой схеме подключения, оснащен тремя обмотками, расположенными на статоре. Каждая обмотка имеет сдвиг друг относительно друга на угол 120 градусов. Сдвиг на такой угол предназначен для создания вращения магнитного поля.
Концы фазных обмоток электродвигателя выведены на специальную «колодку». Выполнено это с целью удобства соединения. В электротехнике используют основных 2 метода подключения асинхронных электродвигателей: методом соединения “треугольника” и метод “звезды”. При соединении концов применяют специально предназначенные для этого перемычки.
- Различия между «звездой» и «треугольником» ↓
- Соединение «звездой» и его преимущества ↓
- Соединение «треугольником» и его преимущества ↓
- Тип соединения «звезда-треугольник» ↓
- Блиц-советы ↓
Различия между «звездой» и «треугольником»
Исходя из теории и практических знаний основ электротехники, способ подключения «звезда», позволяет электродвигателю работать плавнее и мягче. Но при этом данный способ не позволяет выйти двигателю на всю мощность, представленную в технических характеристиках.
Соединив фазные обмотки по схеме «треугольник», двигатель способен быстро выйти на максимальную рабочую мощность. Это позволяет использовать по полной КПД электродвигателя, согласно техпаспорта. Но у такой схемы соединения есть свой недостаток: большие пусковые токи. Для уменьшения значения токов применяют пусковой реостат, позволяя осуществить более плавный пуск двигателя.
Соединение «звездой» и его преимущества
Реверсивная схема двигателя 380 на 220 Вольт
Каждая из трех рабочих обмоток электродвигателя имеет два вывода – соответственно начало и конец. Концы всех трех обмоток соединяют в одну общую точку, так называемую нейтраль.
При наличии нейтрального провода в цепи схему называют 4-х проводной, в противном случае, она будет считаться 3-х проводной.
Начало выводов присоединяют к соответствующим фазам питающей сети. Приложенное напряжение на таких фазах составляет 380 В, реже 660 В.
Основные преимущества применения схемы «звезда»:
- Устойчивый и длительный режим безостановочной работы двигателя;
- Повышенная надежность и долговечность, за счет снижения мощности оборудования;
- Максимальная плавность пуска электрического привода;
- Возможность воздействия кратковременной перегрузки;
- В процессе эксплуатации корпус оборудования не перегревается.
Существует оборудование с внутренним соединением концов обмоток. На колодку такого оборудования будет выведено всего лишь три вывода, что не позволяет применить другие методы соединения. Выполненное в таком виде электрооборудование, для своего подключения не требует грамотных специалистов.
Подключение трехфазного двигателя к однофазной сети по схеме звезда
Соединение «треугольником» и его преимущества
Принцип соединения «треугольник» заключается в последовательном соединении конца обмотки фазы А с началом обмотки фазы В. И дальше по аналогии – конец одной обмотки с началом другой. В итоге конец обмотки фазы С замыкает электрическую цепь, создавая неразрывный контур. Данную схему можно назвать было кругом, если бы не структура монтирования. Форму треугольника предает эргономичное размещение соединения обмоток.
При соединении «треугольником» на каждой из обмоток, присутствует линейное напряжение равное 220В или 380В.
Основные преимущества применения схемы «треугольник»:
- Увеличение до максимального значения мощности электрооборудования;
- Использование пускового реостата;
- Повышенный вращающийся момент;
- Большие тяговые усилия.
Недостатки:
- Повышенный ток пуска;
- При длительной работе двигатель сильно греется.
Метод соединения обмоток двигателя «треугольником» широко используется при работе с мощными механизмами и наличия высоких пусковых нагрузок. Большой вращающий момент создается за счет увеличения показателей ЭДС самоиндукции, вызванных протекающими большими токами.
Подключение трехфазного двигателя к однофазной сети по схеме треугольник
Тип соединения «звезда-треугольник»
В сложных механизмах, зачастую используется комбинированная схема «звезда-треугольник». При таком переключении резко вырастает мощность, и если двигатель по техническим характеристикам не предназначен для работы по методу «треугольника», то он перегреется и сгорит.
Схемы подключения звездой и треугольником
В этом случае напряжение на соединении каждой обмотки будет в 1,73 раза меньше, следовательно, будет меньше и протекающий в этот период ток. Дальше происходит увеличение частоты и продолжение снижения показания тока. Тогда применяя релейно-контактную схему, произойдет переключение со «звезды» на «треугольник».
В итоге, используя данную комбинацию, получим максимальную надежность и эффективную продуктивность используемого электрического оборудования, не боясь вывести ее из строя.
Переключение «звезда-треугольник» допустимо для электродвигателей с облегченным режимом пуска. Этот метод неприменим, если необходимо понизить ток пуска и одновременно не снижать большой пусковой момент. В этом случае применяют двигатель с фазным ротором с пусковым реостатом.
Основные преимущества комбинации:
- Увеличение срока службы. Плавный пуск позволяет избежать неравномерности нагрузки на механическую часть установки;
- Возможность создания двух уровней мощности.
Схема Подключения Звезда Треугольник
Для обозначения проводников используют латинские буквы A, B, C, L и цифры 1, 2, 3. Из этого вытекает больший срок службы.
Подключение электродвигателя на 380В. Схема пуска звезда-треугольник
Различия между «звездой» и «треугольником»
Двигатель попросту сгорит, так как при подключении обмоток в треугольник окажется запитанным повышенным напряжением: его рабочее фазное фазное напряжение составляет В, а линейное В. По сути, получается, что напряжение генератора при звезде, равное вольт, преобразуется в вольт, если провести переключение с одного варианта на другой.
Таким выглядит клеммник движка стандартной конфигурации. В трехфазной системе он равняется градусам.
Для удобства чтения, она разделена на две схемы: управления и силовой части. Электродвигатели могут подключаться и другими способами, когда применяется двойная или тройная звезда.
При подаче управляющего напряжения срабатывает магнитный пускатель K3 — цепь питания его катушки замыкается нормально замкнутыми контактами реле времени K1 и контактора K2. Соответственно, если нужно такой двигатель использовать в стране с более низким линейным напряжением, например, в США где линейной напряжение В, а фазное — В при частоте тока 60 Гц , то по-нормальному подключить такой двигатель в их однофазную сеть через конденсатор не получится.
При таком уменьшении напряжения снижается накаливание ламп, происходит снижение вращающего момента других электродвигателей, самопроизвольно отключаются и контакторы. Если перепутать конец и начало — подключаемая машина не будет работать. Техническая пластина на боковине корпуса движка. Это достигается благодаря возможности создания более простой и одновременно эффективной конструкции, что, в свою очередь, вытекает из показателей экономичности.
Переключение режимов двигателя: звезда-треугольник
Соединение обмоток звездой и треугольником У всех трехфазных электродвигателей обмотки соединяются по схеме звезды или треугольника. Произошёл тут такой случай.
Для чего это необходимо делать? Одновременно с запуском КМ2 при помощи его дополнительного нормально разомкнутого контакта БКМ2 запускается реле времени, контакты которого переключаются, но срабатывания КМ1 не происходит, так как БКМ2 в цепи катушки КМ1 разомкнут. Реле времени, совмещенное с пускателем K1 в этой схеме, работает в цепи управления с небольшими токами, поэтому, может быть заменено обычным реле времени с тремя парами блок-контактов. В ином случае она будет трёхпроводной.
Соединение обмоток звездой и треугольником
В таком случае, если из схемы исключено токовое реле, и переключение режимов осуществляется по уставке таймера, то в момент перехода на треугольник будут наблюдаться всё те же броски тока почти такой же продолжительности, как и при пуске с неподвижного состояния ротора.
Начало выводов присоединяют к соответствующим фазам питающей сети. Для этих целей при эксплуатации асинхронного электродвигателя применяют специальные электроаппараты ручного управления, к которым относятся реверсивные рубильники и пакетные переключатели или более модернизированные приборы дистанционного управления — реверсивные электромагнитные пускатели рубильники. Чтобы компенсировать потери, приходится изыскивать конденсатор большой ёмкости мкФ с рабочим напряжением не менее В.
Если это маломощный агрегат, то защита такую силу тока может выдержать, а если это электродвигатель большой мощности, то никакие защитные блоки не выдержат.
В ней нет нулевого провода, его просто некуда подключать. При такой разводке следует руководствоваться исключительно сведениями, указанными на технической пластине Конфигурировать такие движки как-то иначе, в бытовых условиях не представляется возможным. Однако простота требует жертв.
Соединение «звездой» и его преимущества
Когда в обмотках появляется трех фазное напряжение , на их полюсах происходит образование магнит ных потоков. В общем, подключил он неправильно, потому двигатель и сгорел. Также стоит обратить внимание на то, что пуско-защитная аппаратура подбирается на номинальную мощность электродвигателя, но при некорректном подключении звездой просто физически не может выполнять свои функции.
Мягкий пуск двигателя. Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз то есть примерно в 1. При цитировании материалов сайта активная гиперссылка на l При таком уменьшении напряжения снижается накаливание ламп, происходит снижение вращающего момента других электродвигателей, самопроизвольно отключаются и контакторы. Звезда и треугольник принцип подключения.
Каталог реле и аппаратуры
Переключение звезда треугольник можно применять только для электродвигателей, имеющих на валу свободно вращающуюся нагрузку — вентиляторы, центробежные насосы, валы станков, центрифуг и другого подобного оборудования. Правда, встречаются иногда экземпляры несколько иной конфигурации.
Звезда и треугольник: в чем разница в схеме подключения?
Объединение обмоточных элементов ряда устройств (двигатели, трансформаторы и т.п.), предназначенныхдля трехфазной электрической сети, осуществляется по специализированными схемам подключения, наиболее популярными из которых являются так называемые звезда и треугольник.
Любой уважающий себя электрик должен понимать разницу между соединениями звездой и треугольником. Из нижеследующей статьи вы можете почерпнуть полезную информацию по данному вопросу.
Звезда и треугольник: принцип подключения
Рассмотрим основные принципы реализации самых популярных видов подключений обмоток устройств, работающихот трехфазной электрической сети.

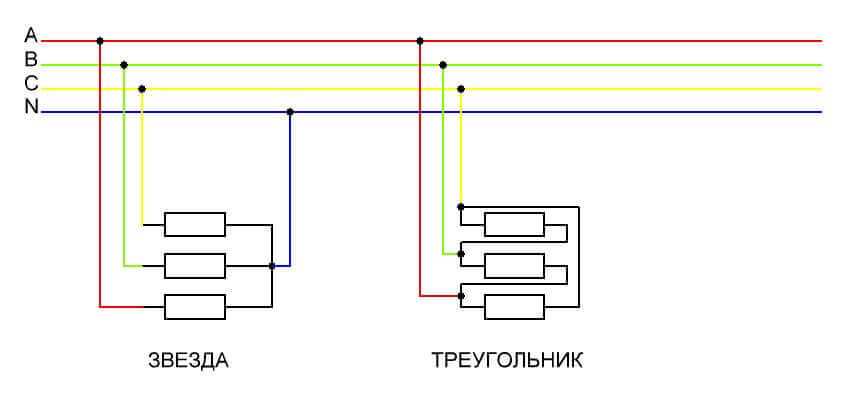

Соединения типа звезда
Устройство, предназначенное для работы с трехфазной сетью, всегда имеет три независимых друг от друга рабочих обмотки. Каждая из последних, в свою очередь, имеет два вывода (своеобразные начало и конец обмотки). Подключение по типу звезды предполагает коммутацию концов всех обмоточных элементов в единый узел, именуемый нулевой точкой.
Начальные выводы каждой из обмоток соединяются с фазными проводниками электрической сети, к которой осуществляется подключение. Иными словами, начало каждой обмотки подключается к одной из фаз – A, B, C (L1, L2, L3). Между началами любой пары обмоток наличествует фазное напряжение питающей сети – 380 вольт.
Соединение типа треугольник
Суть подключения обмоточной части трехфазного устройства по принципу треугольной схемы заключается в коммутации конца одной обмотки с началом другой. Иными словами, конец первой обмотки соединяется с началом второй, конец второй – с началом третьей, конец третьей – с началом первой. Таким образом создается электрический контур и замыкается цепь.
При таком типе соединения обмоток между началами каждой пары из них наличествует линейное (однофазное) напряжение, равное 220 вольт. Обычно соединение обмоток треугольником реализуется посредством специальных металлических перемычек, как правило, входящих в комплектацию оборудования.
В чем разница подключений типа звезда и треугольник?
Принципиальная разница между звездочкой и треугольным соединением заключается в том, что при использовании одной питающей электрической сети имеется возможность создавать разные параметры напряжения на подсоединяемом устройстве.
Чаще всего применяется объединение обмоточных элементов по типу звезды. Это оправдано щадящими условиями последующей эксплуатации электрического приводного механизма либо трансформаторного устройства.Использование типа соединения по треугольному принципу оправдано в случаях включения в трехфазную сеть механизмов внушительной мощности, имеющих большие пусковые токи.
Таким образом, к основным достоинствам соединения обмоточных элементовпо типу звезды можно отнести следующие свойства данного типа коммутации:
- снижение мощностной характеристики в целях повышения надежности эксплуатируемого оборудования;
- устойчивость и стабильность режима безостановочной работы привода;
- возможность плавного запуска электрического приводного механизма;
- возможность выдерживания кратковременной перегрузки;
- отсутствие перегрева корпуса оборудования.
Важно! Некоторое электромеханическое и электротехническое оборудование имеет в своей сборке внутреннее соединение концов обмоток в звездочку. Такие устройства не предназначены для эксплуатации при иных способах соединения обмоток.
Для подключения к электрической сети у них имеется просто три вывода, представляющих собой начала обмоток. Описанное оборудование является простым в монтаже, который, в свою очередь, не требует особых электромонтажных навыков.
В то же время у соединения обмоток по типу треугольника можно выделить следующие преимущества:
- повышение мощностной характеристики;
- применение пускового реостата;
- больший вращающий момент электропривода;
- увеличенные тяговые параметры.
Переключатель звезда-треугольник
Для конструктивно сложных механизмов повышенной мощности может применяться электрическая схема подключения обмоток с комбинированием двух схем – треугольной и звездной. При этом в момент запуска устройства обмоточные элементы двигателя объединены в звездочку. После момента его перехода с пусковых показателей на рабочие звезда преобразуется в треугольник посредством релейно-контакторной схемы. При таком подходе к реализации коммутации обмоток достигаются одновременно максимальная надежность и продуктивность эксплуатации механизма.
Важно! Переключатель звезда-треугольник возможно использовать только для электрических приводов, имеющих на своем валу нагрузку свободного вращения. К таким устройствам относятся вентиляторы, центробежные насосы, валы центрифуг, станков и иного, схожего по своей конструкции, оборудования.
При этом даже если на валу устройства имеется свободно вращающаяся нагрузка, стартового силового момента при подключении типа звездочка может быть недостаточно для перехода к режиму треугольника по причине увеличения сопротивления среды вращения механизма. При такой ситуации переход от одного типа коммутации к другому осуществляется по установке таймера.
Такое переключение требует грамотного расчета стартового момента. Следовательно, использование переключения звезда-треугольник требует тщательного анализа своей целесообразности, основанного на технических расчетах.
Теперь вы знаете, что представляют из себя подключение обмоток по принципу звезды и треугольника, а также осведомлены о том, чем они отличаются друг от друга. Грамотный выбор в пользу того или иного соединения (либо применения их в совокупности) убережет ваше оборудование от преждевременного износа и обеспечит его стабильную работу на протяжении всего срока службы.
Подключение звезда и треугольник – в чем разница?
Обмотки генераторов, трансформаторов, электродвигателей и других электрических приемников при их подключении к трехфазной сети соединяются двумя способами: звездой или треугольником. Эти схемы подключения сильно отличаются друг от друга и несут на себе разные токовые нагрузки. Поэтому есть необходимость разобраться в вопросе, как производится подключение звезда и треугольник – в чем разница?
Что собой представляют схемы
Подключение обмоток звездой – это их соединение в одной точке, которая носит название нулевая точка или нейтральная. Она обозначается буквой «О».
Схема подключения треугольником – это последовательное соединение концов рабочих обмоток, в которых начало одной обмотки соединяется с концом другой.
Разница очевидна. Но какую цель преследуют эти виды соединения, почему звезда треугольник применяются в разных электрических установках, в чем эффективность той и другой. Вопросов по данной теме возникает немало, с ними и надо разобраться.
Начнем с того, что при запуске того же электродвигателя ток, который называется пусковым, обладает высоким значением, который превышает номинальную его величину раз в шесть или восемь. Если это маломощный агрегат, то защита такую силу тока может выдержать, а если это электродвигатель большой мощности, то никакие защитные блоки не выдержат. И это вызовет обязательно «проседание» напряжения и выход из строя предохранителей или автоматических выключателей. Сам же двигатель начнет вращаться с небольшой скоростью, отличающуюся от паспортной. То есть, проблем с пусковым током немало.
Поэтому его надо просто снизить. Есть несколько для этого способов:
- установить в систему подключения электрического двигателя один из перечисленных приборов: трансформатор, дроссель, реостат;
- изменяется схема подключения обмоток ротора.
Именно второй вариант используется на производстве, как самый простой и эффективный. Просто производится преобразование схемы звезда в треугольник. То есть, во время пуска двигателя его обмотки соединяются по схеме звезда, затем как только мотор наберет обороты, переключается на треугольник. Процесс переключения звезды на треугольник производится автоматически.
Рекомендуется в электродвигателях, где используются одновременно два варианта соединения – звезда-треугольник, к соединению обмоток по схеме звезда, то есть, к их общей точке подключения, подсоединить нейтраль от сети питания. Для чего это необходимо делать? Все дело в том, что во время работы по данному варианту подсоединения появляется высокая вероятность асимметрии амплитуд разных фаз. Именно нейтраль будет компенсировать данную асимметрию, которая обычно появляется за счет того, что обмотки статора могут иметь разное индуктивное сопротивление.
Преимущества двух схем
У схемы звезда достаточно серьезные достоинства:
- плавный запуск электрического двигателя;
- номинальная его мощность будет соответствовать паспортным данным;
- двигатель будет работать нормально и при кратковременных высоких нагрузках, и при долгосрочных небольших перегрузов;
- в процессе работы корпус мотора не будет перегреваться.
Что касается схемы треугольник, то основное ее преимущество – это достижение электрическим двигателем в процессе его работы максимальной мощности. Но при этом рекомендуется строго придерживаться эксплуатационных режимов, которые расписаны в паспорте мотора. Тестирование электродвигателей, соединенных по схеме треугольник, показало, что его мощность в три раза больше, чем соединенных по схеме звезда.
Если говорить о генераторах, которые выдают ток в питающую сеть, то схемы соединения звезда и треугольник по своим техническим параметрам точно такие же. То есть, выдаваемое напряжение треугольником будет больше, правда, не в три раза, но не менее 1,73 раза. По сути, получается, что напряжение генератора при звезде, равное 220 вольт, преобразуется в 380 вольт, если провести переключение с одного варианта на другой. Но необходимо отметить, что мощность самого агрегата при этом остается неизменной, потому что все подчиняется закону Ома, в котором напряжение и сила тока находятся в обратной пропорциональности. То есть, увеличение напряжения в 1,73 раза, снижает ток точно на такую же величину.
Отсюда вывод: если в клеммной коробке генератора располагаются все шесть концов обмоток, то можно будет получить напряжение двух номиналов, отличающихся друг от друга коэффициентом 1,73.
Делаем выводы
Почему соединения треугольником и звездой сегодня присутствуют во всех современных мощных электродвигателях? Из всего вышесказанного становится понятным, что основное требование ситуации – это снизить токовую нагрузку, которая возникает в процессе пуска самого агрегата.
Если расписать формулы такого подключения, то они будут выглядеть вот так:
Uф=Uл/1,73=380/1,73=220, где Uф – напряжение на фазах, Uл – на питающей линии. Это соединение звездой.
После того, как электрический агрегат разгонится, то есть, скорость его вращения станет соответствовать паспортным данным, произойдет переход на треугольник со звезды. Отсюда фазное напряжение станет равным линейному.
youtube.com/embed/4eaOz92Y83M?feature=oembed»>Схемы подключения трехфазного двигателя звезда и треугольник: правила использования и разница между ними
- Виды соединений
- Плюсы и минусы «звезды»
- Преимущества и недостатки «треугольника»
- Комбинирование схем
Сегодня асинхронные электромоторы пользуются популярностью благодаря надежности, отличной производительности и сравнительно невысокой стоимости. Двигатели этого типа обладают конструкцией, способной выдерживать сильные механические нагрузки. Чтобы пуск агрегата прошел успешно, его необходимо правильно подключить. Для этого используется соединения типа «звезда» и «треугольник», а также их комбинация.
Виды соединений
Конструкция электромотора достаточно проста и состоит из двух главных элементов — неподвижного статора и расположенного внутри, вращающегося ротора. Каждая из этих частей имеет собственные обмотки, проводящие ток. Статорная уложена в специальные пазы при обязательном соблюдении расстояния в 120 градусов.
Принцип работы двигателя прост — после включения пускателя и подачи напряжения на статор возникает магнитное поле, заставляющее ротор вращаться. Обе оконечности обмоток выводятся в распределительную коробку и располагаются в два ряда. Их выводы маркируются буквой «С» и получают цифровое обозначение в пределах от 1 до 6.
Чтобы их соединить, можно использовать один из трех способов:
- «Звезда»;
- «Треугольник»;
- «Звезда-треугольник».
Если все оконечности статорной обмотки соединяются в одной точке, то этот тип подключения носит название «звезда». Если же все концы обмотки соединены последовательно, то это «треугольник». В этом случае контакты располагаются так, что их ряды смещаются относительно друг друга. В результате напротив клеммы С6 находится вывод С1 и т. д. Это один из ответов на вопрос, в чем разница соединений звездой и треугольником.
Кроме этого, в первом случае обеспечивается более плавная работа мотора, но не достигается максимальная мощность. Если используется схема «треугольник», то в обмотках возникают большие пусковые токи, отрицательно влияющие на срок службы агрегата. Для их снижения приходится использовать специальные реостаты, делающие пуск максимально плавным.
Если 3-фазный двигатель подключается к сети в 220 вольт, то вращающего момента недостаточно для запуска. Чтобы увеличить этот показатель, используются дополнительные элементы. В бытовых условиях оптимальным решением станет фазосдвигающий конденсатор. Следует заметить, что мощность трехфазных сетей выше в сравнении с однофазными. Это говорит о том, что подключение 3-фазного мотора в однофазную электросеть обязательно приведет к потере мощности. Невозможно точно сказать, какой из этих способов лучше, так как у каждого есть не только преимущества, но и недостатки.
Плюсы и минусы «звезды»
Общую точку, в которой соединяются все оконечности обмотки, называют нейтралью. Если в электроцепи присутствует нейтральный проводник, то она будет называться четырехпроводной. Начало контактов подключается к соответствующим фазам сети питания. Схема соединения обмоток электродвигателя «звезда» имеет ряд преимуществ:
- Обеспечивается длительная безостановочная работа электромотора.
- Из-за снижения мощности увеличивается срок эксплуатации агрегата.
- Достигается плавный пуск.
- Во время работы не наблюдается сильного перегрева двигателя.
Встречается оборудование, имеющее внутреннее соединение оконечностей обмотки и в коробку выведено лишь три контакта. В такой ситуации использование иной схемы соединения, кроме «звезды», не представляется возможным.
Преимущества и недостатки «треугольника»
Использование этого типа подключения позволяет создать неразрывный контур в электроцепи. Такое название схема получила из-за своей эргономической формы, хотя ее вполне можно именовать и кругом. Среди достоинств «треугольника» стоит отметить:
- Достигается максимальная мощность агрегата во время работы.
- Применяется реостат для пуска мотора.
- Значительно увеличивается крутящий момент.
- Создается мощное тяговое усилие.
Среди недостатков можно отметить лишь высокие значения пусковых токов, а также активное тепловыделение во время работы. Этот тип соединения широко применяется в мощных механизмах, в которых присутствуют большие токи нагрузки. Именно благодаря этому увеличивается ЭДС, влияющая на мощность вращающего момента. Также следует сказать, что существует еще одна схема подключения, называемая «разомкнутый треугольник». Она используется в выпрямительных установках, предназначенных для получения токов тройной частоты.
Комбинирование схем
В механизмах высокой сложности зачастую используется комбинированное подключение трёхфазного двигателя звездой и треугольником. Это позволяет не только увеличить мощность агрегата, но и продлить его срок службы, если он не рассчитан на работу по способу «треугольник». Так как пусковые токи в моторах большой мощности обладают высокими значениями, то при старте оборудования часто выходят из строя предохранители или отключаются автоматы.
Чтобы уменьшить линейное напряжение в статорной обмотке, активно используются различные дополнительные устройства, например, автотрансформаторы, реостаты и т. д. В результате достигается снижение напряжения более чем в 1,7 раза. После успешного пуска мотора начинает постепенно возрастать частота, а сила тока снижается. Применение в такой ситуации релейно-контактной схемы позволяет добиться переключения соединение звезда и треугольник электродвигателя. В такой ситуации обеспечивается максимально плавный пуск силового агрегата.
Однако комбинированную схему нельзя использовать, если необходимо уменьшить показатель пускового тока, но одновременно требуется большой крутящий момент.
В таком случае следует применять электромотор с фазным ротором, оснащенный реостатом.
Если говорить о преимуществах сочетания двух методов подключения, то можно отметить два:
- Благодаря плавному пуску увеличивается срок эксплуатации.
- Можно создать два уровня мощности агрегата.
Сегодня наиболее широко применяются электромоторы, рассчитанные на работу в сетях на 220 и 380 вольт. Именно от этого и зависит выбор схемы подключения. Таким образом, «треугольник» рекомендуется использовать при напряжении в 220 В, а «звезду» — при 380 В.
Соединение в звезду и треугольник разница
Один из самых распространенных на бытовом уровне вопросов из области электротехники. Следует сразу отметить, что возможность того или иного варианта подключения появляется лишь в случаях, если речь идет об изделиях двигатели, генераторы, трансформаторы , источник питания которых 3-фазный. Они могут включаться и в однофазные цепи, поэтому разницу знать следует. Чтобы это стало более понятно в практическом плане, целесообразно начать с рассмотрения преимуществ и минусов этих вариантов присоединения выводов. При такой схеме все концы фазных обмоток сходятся в одной точке, именуемой нейтральной или нулевой иногда обозначается литерой О.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Соединение звезда и треугольник электродвигателя. Звезда и треугольник мощность
- Звезда или треугольник. Оптимальное подключение асинхронного электродвигателя
- Звезда и треугольник принцип подключения
- Схемы соединений обмоток трехфазных трансформаторов
- Чем отличаются соединения звездой и треугольником
- Подключение звезда и треугольник – в чем разница?
- Соединение звезда и треугольник электродвигателя.
Звезда и треугольник мощность
- Расчет мощности двигателя при схеме соединения звезда-треугольник
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как переделать электродвигатель из «ЗВЕЗДЫ» в «ТРЕУГОЛЬНИК»
Соединение звезда и треугольник электродвигателя. Звезда и треугольник мощность
Асинхронные электродвигатели зарекомендовали себя в работе такими показателями, как надежность в эксплуатации, возможность получения большой мощности крутящего момента, отличной производительностью.
Каждое соединение имеет свои достоинства, которые необходимо понимать при правильном применении асинхронных электродвигателей. Основным параметром, который характеризует достоинство асинхронных двигателей, является простота в конструкции. При всех достоинствах этого типа электрических двигателей он имеет и отрицательные моменты при эксплуатации. Это хорошая схема для небольшой мощности двигателей. Комбинированный, или его еще называют смешанный, вид подключения рекомендуется выполнять для электрических моторов с большой паспортной мощностью.
Существуют устройства автоматического переключения соединений электродвигателя. Рассмотрим, чем отличаются схемы пуска электромоторов и в чем между ними разница.
Для этой цели используется контактор на три фазы. Используется реле времени РВ , которое выполняет задержку переключения на интервал от 50 до миллисекунд. Этот тип РВ гарантированно выполняет задержку времени намагничиванием сердечника, а чтобы размагнитить его, требуется время.
Схема смешанного комбинированного включения работает следующим образом. Когда оператор включает трехфазный выключатель АВ , пускатель электродвигателя приготовлен к действию. Контакты БКМ обеспечивают самоподхват силовых контактов и удерживают их во включенном положении. Схема с шунтирующим контактом, принцип переключения Схема с шунтирующим контактом, принцип переключения. Токовое реле РТ срабатывает практически сразу из-за высоких значений тока, которое включено в цепь токовых трансформаторов ТТ1 и ТТ2.
С набором нужного параметра оборотов вращения ротора двигателя контакты токового реле размыкаются, так как пусковой ток уменьшается в управлении контактора КМ2 , одновременно с размыканием контактов, подающих напряжение на соединение обмотки Y , БКМ2 соединяются, что приводит в рабочее положение контактор КМ1 , а в его цепи блок контактов БКМ2 размыкается, и, как следствие, обесточивается РВ.
Несмотря на надежность работы классической схемы переключения с одного соединения на другое соединение электрического двигателя большой мощности, она имеет свои неудобства:. Кроме этого нельзя отрицать тот факт, что когда отключается контактор одного соединения Y, а двигатель еще не набрал нужных оборотов, срабатывает фактор самоиндукции, и в сеть поступает повышенное напряжение, что может вывести из рабочего состояния другое рядом включенное оборудование и приборы.
Специалисты рекомендуют электрические двигатели, имеющие среднюю величину мощности, запускать по схеме Y, это дает мягкую работу и плавный пуск. Отличаются методики выбора включения и по имеющемуся напряжению на объекте, по нагрузке. Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения.
Трехфазный двигатель или трансформатор имеет 3 рабочих , независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С.
Между любыми двумя началами обмоток прилаживается фазное напряжение питающей сети, зачастую или В. Соединение обмоток в треугольник заключается в соединении конца каждой обмотки с началом следующей. Конец первой обмотки, соединяется с началом второй. Конец второй — с начало третей. При таком соединении к каждой обмотки прилаживается линейное напряжение, обычно равное или В. Такое соединение физически реализуется с помощью металлических перемычек, которые должны быть предусмотрены заводской комплектацией электрического оборудования.
Основная разница заключается в том, что, используя одну питающую сеть, можно достигать разных параметров электрического напряжения и тока в приборе или аппарате. Конечно, данные способы соединения отличаются реализацией, но важна именно физическая составляющая отличия. Наиболее часто применяется соединение обмоток в звезду, что объясняется щадящим режимом для электрического привода или трансформатора.
При соединении обмоток в звезду, ток протекающий по обмоткам имеет меньшие значение нежели при соединении в треугольник. В тот момент, как напряжение больше на величину корня из 1,4.
Применение способа соединения треугольник, зачастую используется в случаях мощных механизмов и больших пусковых нагрузок. Имея большие показатели тока, протекающего по обмотки, двигатель получает большие показатели ЕДС самоиндукции, что в свою очередь гарантирует больший вращающий момент. Имея большие пусковые нагрузки и одновременно используя схему соединения звезда, можно нанести урон двигателю.
Это связано с тем, что двигатель имеет меньшие значение тока, что приводит к меньшим показателям величины вращающегося момента. Момент пуска такого двигателя и выход его на номинальные параметры может быть продолжительным, что может привести к тепловому воздействию тока, которые во время коммутации может превышать номиналы тока в раз.
Некоторое электрическое оборудование, которое не предназначены для работы на других способах соединения, имеет внутренне соединение концов обмоток. На клеммник выводится лишь три вывода, которые представляют собой начало обмоток.
Такое оборудование легче в подключении и может монтироваться в отсутствии грамотных специалистов. Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике.
Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник. В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник. После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду.
Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.
Сегодня асинхронные электромоторы пользуются популярностью благодаря надежности, отличной производительности и сравнительно невысокой стоимости. Двигатели этого типа обладают конструкцией, способной выдерживать сильные механические нагрузки. Чтобы пуск агрегата прошел успешно, его необходимо правильно подключить. Конструкция электромотора достаточно проста и состоит из двух главных элементов — неподвижного статора и расположенного внутри, вращающегося ротора. Каждая из этих частей имеет собственные обмотки, проводящие ток.
Статорная уложена в специальные пазы при обязательном соблюдении расстояния в градусов. Принцип работы двигателя прост — после включения пускателя и подачи напряжения на статор возникает магнитное поле, заставляющее ротор вращаться.
Обе оконечности обмоток выводятся в распределительную коробку и располагаются в два ряда. В этом случае контакты располагаются так, что их ряды смещаются относительно друг друга. В результате напротив клеммы С6 находится вывод С1 и т. Это один из ответов на вопрос, в чем разница соединений звездой и треугольником. Кроме этого, в первом случае обеспечивается более плавная работа мотора, но не достигается максимальная мощность.
Для их снижения приходится использовать специальные реостаты, делающие пуск максимально плавным. Если 3-фазный двигатель подключается к сети в вольт, то вращающего момента недостаточно для запуска. Чтобы увеличить этот показатель, используются дополнительные элементы. В бытовых условиях оптимальным решением станет фазосдвигающий конденсатор. Следует заметить, что мощность трехфазных сетей выше в сравнении с однофазными. Это говорит о том, что подключение 3-фазного мотора в однофазную электросеть обязательно приведет к потере мощности.
Невозможно точно сказать, какой из этих способов лучше, так как у каждого есть не только преимущества, но и недостатки. Общую точку, в которой соединяются все оконечности обмотки, называют нейтралью. Если в электроцепи присутствует нейтральный проводник, то она будет называться четырехпроводной.
Начало контактов подключается к соответствующим фазам сети питания. Встречается оборудование, имеющее внутреннее соединение оконечностей обмотки и в коробку выведено лишь три контакта. Использование этого типа подключения позволяет создать неразрывный контур в электроцепи.
Такое название схема получила из-за своей эргономической формы, хотя ее вполне можно именовать и кругом. Среди недостатков можно отметить лишь высокие значения пусковых токов, а также активное тепловыделение во время работы.
Этот тип соединения широко применяется в мощных механизмах, в которых присутствуют большие токи нагрузки. Именно благодаря этому увеличивается ЭДС, влияющая на мощность вращающего момента. Она используется в выпрямительных установках, предназначенных для получения токов тройной частоты.
В механизмах высокой сложности зачастую используется комбинированное подключение трёхфазного двигателя звездой и треугольником. Так как пусковые токи в моторах большой мощности обладают высокими значениями, то при старте оборудования часто выходят из строя предохранители или отключаются автоматы. Чтобы уменьшить линейное напряжение в статорной обмотке, активно используются различные дополнительные устройства, например, автотрансформаторы, реостаты и т.
В результате достигается снижение напряжения более чем в 1,7 раза. После успешного пуска мотора начинает постепенно возрастать частота, а сила тока снижается. Применение в такой ситуации релейно-контактной схемы позволяет добиться переключения соединение звезда и треугольник электродвигателя. Однако комбинированную схему нельзя использовать, если необходимо уменьшить показатель пускового тока, но одновременно требуется большой крутящий момент.
В таком случае следует применять электромотор с фазным ротором, оснащенный реостатом. Если говорить о преимуществах сочетания двух методов подключения, то можно отметить два:. Сегодня наиболее широко применяются электромоторы, рассчитанные на работу в сетях на и вольт. Именно от этого и зависит выбор схемы подключения. В прошлой статье я рассказал Вам про применение асинхронного двигателя и его устройство, а также подробно познакомились с двумя разновидностями асинхронного двигателя.
Сегодня я расскажу Вам про соединение звездой и треугольникомобмоток асинхронных двигателей, так как это один из распространенных вопросов, который мне задают на личную почту. Вспомним вкратце принцип действия асинхронного двигателя. Питание такого двигателя осуществляется от сети трехфазного переменного напряжения. В статоре имеются 3 обмотки, которые сдвинуты относительно друг друга на электрических градуса.
Это сделано с целью создания вращающегося магнитного поля. Но сейчас все чаще применяется новая маркировка выводов по ГОСТу
Звезда или треугольник. Оптимальное подключение асинхронного электродвигателя
Электрика и электрооборудование, электротехника и электроника — информация! Для увеличения мощности передачи без увеличения напряжения сети, снижения пульсаций напряжения в блоках питания, для уменьшения числа проводов при подключении нагрузки к питанию, применяют различные схемы соединения обмоток источников питания и потребителей звезда и треугольник. Обмотки генераторов и приемников при работе с 3-фазными сетями могут соединяться с помощью двух схем: звезды и треугольника. Такие схемы имеют между собой несколько отличий, различаются также нагрузкой по току. Поэтому, перед подключением электрических машин необходимо выяснить разницу в этих двух схемах — звезда и треугольник.
Сегодня я расскажу про соединение звездой и треугольником обмоток В этом случае соединение звездой или треугольником . . разница между соединением звезда и три угольником и вообще зачем они,и где.
Звезда и треугольник принцип подключения
Асинхронные электродвигатели зарекомендовали себя в работе такими показателями, как надежность в эксплуатации, возможность получения большой мощности крутящего момента, отличной производительностью. Каждое соединение имеет свои достоинства, которые необходимо понимать при правильном применении асинхронных электродвигателей. Основным параметром, который характеризует достоинство асинхронных двигателей, является простота в конструкции. При всех достоинствах этого типа электрических двигателей он имеет и отрицательные моменты при эксплуатации. Это хорошая схема для небольшой мощности двигателей. Комбинированный, или его еще называют смешанный, вид подключения рекомендуется выполнять для электрических моторов с большой паспортной мощностью. Существуют устройства автоматического переключения соединений электродвигателя. Рассмотрим, чем отличаются схемы пуска электромоторов и в чем между ними разница. Для этой цели используется контактор на три фазы. Используется реле времени РВ , которое выполняет задержку переключения на интервал от 50 до миллисекунд.
Схемы соединений обмоток трехфазных трансформаторов
Асинхронные двигатели обладают многими преимуществами в работе. Это надёжность, большая мощность, хорошая производительность. Подключение электродвигателя звездой и треугольником обеспечивают его стабильную эксплуатацию. В основе электромотора выделяют две основные части: крутящийся ротор и статичный статор. Оба имеют в структуре набор токопроводящих обмоток.
Асинхронный двигатель питается от трехфазной сети переменного тока. Для работы может использоваться соединение треугольником и звездой.
Чем отличаются соединения звездой и треугольником
Вся нагрузка в трёхфазных цепях соединяется по схеме звезда или треугольник. В зависимости от вида потребителей электроэнергии и напряжения в электросети и выбирают соответствующий вариант. Если говорить об электродвигателях, то от выбора варианта соединения обмоток зависит возможность его работы в конкретной сети с номинальными характеристиками. Содержание: Теория В чем разница Формулы мощности, тока и напряжения Практика — как выбрать схему для конкретного случая Переключение со звезды на треугольник для плавного пуска Заключение. Как уже было сказано, схемы соединения звезда и треугольник характерны не только для электродвигателя, но и для обмоток трансформатора, нагревательных элементов например, тэнов электрокотла и другой нагрузки. Чтобы понять почему эти схемы соединения элементов трёхфазной цепи так называются, нужно их несколько видоизменить.
Подключение звезда и треугольник – в чем разница?
Сегодня асинхронные электромоторы пользуются популярностью благодаря надежности, отличной производительности и сравнительно невысокой стоимости. Двигатели этого типа обладают конструкцией, способной выдерживать сильные механические нагрузки. Чтобы пуск агрегата прошел успешно, его необходимо правильно подключить. Конструкция электромотора достаточно проста и состоит из двух главных элементов — неподвижного статора и расположенного внутри, вращающегося ротора. Каждая из этих частей имеет собственные обмотки, проводящие ток. Статорная уложена в специальные пазы при обязательном соблюдении расстояния в градусов. Принцип работы двигателя прост — после включения пускателя и подачи напряжения на статор возникает магнитное поле, заставляющее ротор вращаться.
Сегодня я расскажу про соединение звездой и треугольником обмоток В этом случае соединение звездой или треугольником .. разница между соединением звезда и три угольником и вообще зачем они,и где.
Соединение звезда и треугольник электродвигателя. Звезда и треугольник мощность
Конструкция трехфазного электродвигателя представляет собой электрическую машину , для нормальной работы которой необходимы трехфазные сети переменного тока. Основными частями такого устройства являются статор и ротор. Статор оборудован тремя обмотками, сдвинутыми между собой на градусов.
Расчет мощности двигателя при схеме соединения звезда-треугольник
Обмотки генераторов, трансформаторов, электродвигателей и других электрических приемников при их подключении к трехфазной сети соединяются двумя способами: звездой или треугольником. Эти схемы подключения сильно отличаются друг от друга и несут на себе разные токовые нагрузки. Поэтому есть необходимость разобраться в вопросе, как производится подключение звезда и треугольник — в чем разница? Подключение обмоток звездой — это их соединение в одной точке, которая носит название нулевая точка или нейтральная.

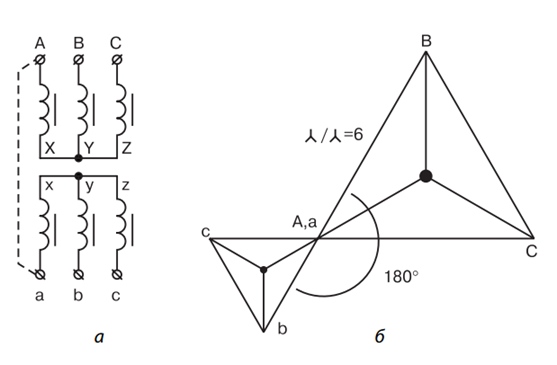

При соединении обмоток трехфазных трансформаторов как двухобмоточных, так и трехобмоточных применяют различные схемы соединения. Однако в силовых трансформаторах как повышающих, так и понижающих, главных образом применяются схемы соединения в звезду, треугольник и зигзаг—звезду.
Порой трехфазный двигатель необходимо подключить к однофазной сети, тогда прибегают к различным схемам, опять же в зависимости от поставленных задач. Прежде всего отметим, что в данной статье речь пойдет об асинхронных трехфазных электродвигателях, поскольку именно эти машины переменного тока просты, надежны, эффективны и доступны более других, к тому же они способны выдерживать механические и электрические перегрузки, сохраняя свою работоспособность. Никакого среднего вывода здесь не получится. Трехфазное напряжение необходимо будет подводить к вершинам треугольника. Оно главным образом применяется с целью получения от двигателя максимального крутящего момента и максимальной мощности при неизменных оборотах. В этом случае мощность двигателя и его крутящий момент остаются такими же, как если бы он питался от сети вольт. Центральная общая точка может использоваться здесь для присоединения к нейтральному проводу четырехпроводной трехфазной сети.
Для включения асинхронного электродвигателя в сеть его статорная обмотка должна быть соединена звездой или треугольником. Чтобы электродвигатель включить в сеть по схеме «звезда», нужно все концы фаз С4, С5, С6 соединить электрически в одну точку, а все начала фаз C1, С2, С3 присоединить к фазам сети. Правильное соединение концов фаз электродвигателя по схеме «звезда» показано на рис.
в чем разница соединений и что лучше
Когда говорят о подключении треугольником или звездой, то имеют в виду самые распространенные схемы обмотки трехфазного асинхронного электродвигателя. Если подавать питание на двигатель напрямую, то переизбыток пускового тока или чрезмерная нагрузка приведет к быстрому износу. Чтобы уменьшить этот показатель относительно вала двигателя, во время пуска используют специальные схемы подключения, которые позволяют наращивать мощность поэтапно.
Содержание
Что такое – соединение звездой и треугольником
Подключение двигателя с обмоткой представляет собой последовательное соединение проводов в трехфазной электросети. Результатом обмотки становится получение замкнутой электрической сети.
Структура подключения проводов – это удобные варианты обмотки, применяемые для электродвигателей, трансформаторов и другого электрооборудования.
Принцип работы схемы
Электродвигатель представлен рабочими обмотками. Каждый из них имеет начальную, а также конечную точку, то есть у них есть начало и конец. Концы всех элементов соединяют в одну общую точку, которой дают название «нейтральной».
Наличие нейтрального провода позволяет называть схему четырехпроводной. Если нейтраля нет, то схема будет считаться трехпроходной. Выводы из разных обмоток присоединяют к соответствующим фазам сети, которая питает двигатель. Напряжение в таких местах не составляет выше 380 В.
Особенности обмотки звездой:
- безостановочная работа двигателя, благодаря устойчивому длительному режиму подключения;
- надежность и долговечность, благодаря снижению мощности оборудования;
- наличие плавного пуска;
- отсутствие перегрева корпуса в процессе эксплуатации.
Если для оборудования характерно выведение на колодку только 3 проводов, то соединить можно самостоятельно, не прибегая к услугам грамотных специалистов.
Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»
Треугольник представляет собой последовательное соединение начала с концом обмотки провода, затем конца с началом следующего участка. По аналогии соединяют другие провода, итогом становится обмотка фазы, которая замыкает электрическую цепь. Соединение в виде треугольника каждой из обмоток предполагает наличие напряжения, равного 220 или 380 В.
Основные свойства треугольника:
- возможность увеличить мощность электрооборудования до предельных значений;
- возможность дополнительно использовать пусковой реостат;
- повышение вращающегося момента;
- наличие больших тяговых усилий.
Следует заметить, что при использовании этой схемы длительная работа двигателя заставляет его сильнее нагреваться.
Сферы применения
О вариантах создания замкнутой электрической сети больше могут рассказать профессиональные электрики. Типы соединений используют в электродвигателях, генераторах, силовых трансформаторах, любых устройствах, связанных с подачей электрического тока.
Как определить тип соединения
Самый простой способ определения типа организации – это подсчет проводов. Если от двигателя выходит только 3 провода, то использована схема звезда. Треугольник чаще монтируют таким образом, чтобы вывести 6 проводов. Кроме того, схемы полностью повторяют очертания фигур, по которым даны названия.
Плюсы и минусы соединений при подключении двигателя
Чтобы подключить трехфазный асинхронный электродвигатель, необходимо понять, к какой группе он относится. При использовании двигателя с показателями от 220 до 380 В применяют обмотку треугольником. Если граница выше 380 В, то применяют обмотку звездой.
При использовании конструктивного подхода появляется возможность избежать перегрева двигателя за счет снижения показателя тока. При использовании обмотки звезда снизить показатель перегрева двигателя не удается.
В чем различия
Главная разница между типами обмоток – это способ достижения и получения разных параметров электрического напряжения и тока внутри двигателя. Первый случай предполагает постепенное наращивание показателей, второй вариант обеспечивает мощную передачу тока.
Способы треугольник и звезда отличаются реализацией поставленной задачи. Часто электрики применяют сочетание схем. Это дает щадящий режим для провода или трансформатора, но одновременно с этим ток принимает меньшее значение.
Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»
Система треугольник, как правило, допустима при соединении мощных механизмов и наличии больших пусковых нагрузок. Если в этом случае использовать не треугольник, а звезду, то можно нанести урон двигателю. Этим типы обмоток и отличаются друг от друга.
Что же лучше?
Системы обмоток подходят для разных случаев. Метод треугольника дает мощность в 1,5 раза больше, чем соединение звездой. Чтобы создать плавный пуск, защитить оборудование от перегрузок, больше подходит звезда.
Но даже при понимании преимуществ или недостатков выбрать определенный тип схемы по собственному усмотрению нельзя. При соединении обмотки учитывают заявленный показатель напряжения. Эту информацию печатают на лицевой стороне электрического оборудования.
Краткая сравнительная таблица
Оба варианта используют в сфере электрики. Это проверенные системы обмоток, позволяющие сохранить мощность, а также сократить износ.
Сравнивать схемы лучше, используя одни и те же свойства – становится понятнее, почему следует выбирать тот или иной вариант.
Критерий | Звезда | Треугольник |
Напряжение | 330 В | 220 или 380 В |
Количество выводных проводов | 3 | 6 |
Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность «Экономика предприятия»
Существует альтернативный вариант, когда схема сочетает оба типа обмотки. То есть происходит переключение со звезды на треугольник или наоборот. Этот прием подходит для фазных двигателей с пусковым ротором.
Подведем итог
Схемы обмоток используют тогда, когда подключают электрическое оборудование. Варианты различаются между собой и обеспечивают разные режимы работы. Для мощного электрооборудования лучше подходят схемы треугольник тогда, как звезда обеспечивает плавную работу, защищает от износа и перегрева.
в чем разница двух схем
Автор Aluarius На чтение 5 мин. Просмотров 3.6k. Опубликовано
Содержание
- 1 Что собой представляют схемы
- 2 Преимущества двух схем
- 3 Делаем выводы
Обмотки генераторов, трансформаторов, электродвигателей и других электрических приемников при их подключении к трехфазной сети соединяются двумя способами: звездой или треугольником. Эти схемы подключения сильно отличаются друг от друга и несут на себе разные токовые нагрузки. Поэтому есть необходимость разобраться в вопросе, как производится подключение звезда и треугольник – в чем разница?
Что собой представляют схемы
Подключение обмоток звездой – это их соединение в одной точке, которая носит название нулевая точка или нейтральная. Она обозначается буквой «О».
Схема подключения треугольником – это последовательное соединение концов рабочих обмоток, в которых начало одной обмотки соединяется с концом другой.
Разница очевидна. Но какую цель преследуют эти виды соединения, почему звезда треугольник применяются в разных электрических установках, в чем эффективность той и другой. Вопросов по данной теме возникает немало, с ними и надо разобраться.
Начнем с того, что при запуске того же электродвигателя ток, который называется пусковым, обладает высоким значением, который превышает номинальную его величину раз в шесть или восемь. Если это маломощный агрегат, то защита такую силу тока может выдержать, а если это электродвигатель большой мощности, то никакие защитные блоки не выдержат. И это вызовет обязательно «проседание» напряжения и выход из строя предохранителей или автоматических выключателей. Сам же двигатель начнет вращаться с небольшой скоростью, отличающуюся от паспортной. То есть, проблем с пусковым током немало.
Поэтому его надо просто снизить. Есть несколько для этого способов:
- установить в систему подключения электрического двигателя один из перечисленных приборов: трансформатор, дроссель, реостат;
- изменяется схема подключения обмоток ротора.
Именно второй вариант используется на производстве, как самый простой и эффективный. Просто производится преобразование схемы звезда в треугольник. То есть, во время пуска двигателя его обмотки соединяются по схеме звезда, затем как только мотор наберет обороты, переключается на треугольник. Процесс переключения звезды на треугольник производится автоматически.
Рекомендуется в электродвигателях, где используются одновременно два варианта соединения – звезда-треугольник, к соединению обмоток по схеме звезда, то есть, к их общей точке подключения, подсоединить нейтраль от сети питания. Для чего это необходимо делать? Все дело в том, что во время работы по данному варианту подсоединения появляется высокая вероятность асимметрии амплитуд разных фаз. Именно нейтраль будет компенсировать данную асимметрию, которая обычно появляется за счет того, что обмотки статора могут иметь разное индуктивное сопротивление.
Преимущества двух схем
У схемы звезда достаточно серьезные достоинства:
- плавный запуск электрического двигателя;
- номинальная его мощность будет соответствовать паспортным данным;
- двигатель будет работать нормально и при кратковременных высоких нагрузках, и при долгосрочных небольших перегрузов;
- в процессе работы корпус мотора не будет перегреваться.
Что касается схемы треугольник, то основное ее преимущество – это достижение электрическим двигателем в процессе его работы максимальной мощности. Но при этом рекомендуется строго придерживаться эксплуатационных режимов, которые расписаны в паспорте мотора. Тестирование электродвигателей, соединенных по схеме треугольник, показало, что его мощность в три раза больше, чем соединенных по схеме звезда.
Если говорить о генераторах, которые выдают ток в питающую сеть, то схемы соединения звезда и треугольник по своим техническим параметрам точно такие же. То есть, выдаваемое напряжение треугольником будет больше, правда, не в три раза, но не менее 1,73 раза. По сути, получается, что напряжение генератора при звезде, равное 220 вольт, преобразуется в 380 вольт, если провести переключение с одного варианта на другой. Но необходимо отметить, что мощность самого агрегата при этом остается неизменной, потому что все подчиняется закону Ома, в котором напряжение и сила тока находятся в обратной пропорциональности. То есть, увеличение напряжения в 1,73 раза, снижает ток точно на такую же величину.
Отсюда вывод: если в клеммной коробке генератора располагаются все шесть концов обмоток, то можно будет получить напряжение двух номиналов, отличающихся друг от друга коэффициентом 1,73.
Делаем выводы
Почему соединения треугольником и звездой сегодня присутствуют во всех современных мощных электродвигателях? Из всего вышесказанного становится понятным, что основное требование ситуации – это снизить токовую нагрузку, которая возникает в процессе пуска самого агрегата.
Если расписать формулы такого подключения, то они будут выглядеть вот так:
Uф=Uл/1,73=380/1,73=220, где Uф – напряжение на фазах, Uл – на питающей линии. Это соединение звездой.
После того, как электрический агрегат разгонится, то есть, скорость его вращения станет соответствовать паспортным данным, произойдет переход на треугольник со звезды. Отсюда фазное напряжение станет равным линейному.
виды подключения, особенности и отличия
Асинхронные электрические двигатели в настоящее время используются очень активно. У них есть определенные преимущества, благодаря которым они и стали так популярны. Для подключения к электрической сети мощных двигателей используются схемы «звезда», «треугольник». Электродвигатели, работающие на таких схемах, обладают своими достоинствами и недостатками. Сами же они отличаются надежностью в эксплуатации, возможностью получить большой крутящий момент, а также высоким показателем производительности.
Подключение двигателя
Как показывает практика, существует две оптимальных схемы — «звезда», «треугольник». Электродвигатели подключаются по одной из них. Возможно также преобразование «звезды» в «треугольник», к примеру.
Среди достоинств асинхронных двигателей выделяются следующие:
- возможность переключения обмоток во время работы;
- восстановление обмотки электрического двигателя;
- невысокая стоимость прибора по отношению к другим;
- наличие высокой стойкости к механическим повреждениям.
Основная особенность, характеризующая все асинхронные электрические двигатели, — это простота конструкции. Однако при всех своих преимуществах, есть и некоторые недостатки, возникающие во время работы:
- Отсутствует возможность контролировать частоту вращения ротора, не теряя при этом мощности.
- При увеличении нагрузки уменьшается крутящий момент.
- Высокие показатели пусковых токов.
Описание подключений
Схемы «звезда» и «треугольник» для электродвигателя имеют определенные различия в подключении. «Звезда» означает, что концы статорной обмотки оборудования собираются в одной точке. При этом напряжение сети в 380 В будет подаваться на начало каждой из обмоток. Обычно на всех схемах подключения такой способ обозначается как Y.
В случае использования схемы подключения «треугольник» статорные обмотки электродвигателя соединяются последовательно. То есть, конец первой обмотки соединяется с началом второй, она, в свою очередь, — с третьей. Последняя будет замыкать цепь, соединяясь с началом первой.
Отличия схем подключения
Схемы «звезда» и «треугольник» у электродвигателя — это единственные способы их подключения. Они отличаются между собой, обеспечивая разные режимы работы. Так, к примеру, подключение при помощи схемы Y обеспечивает более мягкую работу, если сравнивать с двигателями, соединенными в «треугольник». Данная разница играет ключевую роль при выборе мощности электрического устройства.
Более мощные двигатели эксплуатируются только на «треугольнике». Схема подключения электродвигателя «звезда-треугольник» отлично подходит для тех случаев, когда необходимо обеспечить плавный пуск. А в нужный момент переключиться между обмотками для получения максимальной мощности.
Здесь важно добавить: подключение Y гарантирует мягкую работу, но при этом двигатель не сможет набрать свою паспортную мощность.
С другой стороны, схема соединения электродвигателя «треугольник-звезда-звезда» обеспечит большую мощность, но вместе с этим значительно возрастет и значение пускового тока для оборудования.
Именно разница в мощности между подключением Y и треугольником является основным показателем. Электродвигатель со схемой звезды будет обладать мощностью примерно в 1,5 раза ниже, чем через треугольник, однако такое подключение поможет снизить значение пускового тока. Все соединения, которые имеют в своем составе два способа подключения, являются комбинированными. Обычно они применяются лишь в тех случаях, когда необходимо запустить в работу электрический двигатель с большой паспортной мощностью.
Схема пуска «звезда-треугольник» для электродвигателя отличается еще одним преимуществом. Включение осуществляется по схеме Y, что снижает значение пускового тока. Когда во время работы устройство набирает достаточные обороты, происходит переход на схему треугольника для достижения максимальной мощности.
Комбинированные подключения
Схема переключения «звезда-треугольник» электродвигателя достаточно часто применяется в случаях, когда нужно запустить двигатель с минимальным пусковым током. Но при этом всю работу осуществлять нужно на соединении «треугольник». Для создания такого переключения используются специальные контакторы на три фазы. Для обеспечения автоматического переключения между схемами необходимо выполнить два условия. Во-первых, обеспечить блокировку контактов от одновременного включения. Во-вторых, все работы обязательно должны выполняться с задержкой по времени.
Второй пункт необходим, чтобы со 100% вероятностью произошло полное отключение «звезды» перед включением «треугольника». Если этого не сделать, то во время переключения между фазами будет происходить короткое замыкание. Для выполнения нужных условий используется реле времени с задержкой от 50 до 100 миллисекунд.
Осуществление задержки времени
При использовании комбинированного метода подключения «звезда-треугольник» наличие реле времени для задержки переключения необходимо. Специалисты чаще всего выбирают один из трех способов:
- Первый вариант осуществляется при помощи нормально-разомкнутого контакта реле времени. В таком случае РВ будет отключать схему подключения треугольником во время пуска, а за переключение будет отвечать токовое реле РТ.
- Второй вариант предполагает применение современного реле времени с задержкой переключения от 6 до 10 секунд.
- Третий способ — это управление контакторами электродвигателя автоматическими приборами или вручную.
Рассмотрение способа переключения
Использование классического варианта с применением реле времени для комбинированных схем «звезда-треугольник» ранее считалось наиболее оптимальным. У него имелся лишь один недостаток, который иногда становился достаточно существенным, — габариты самого РВ. Такие типы приспособления гарантировали задержку времени переключения при помощи намагничивания сердечника. Однако на обратный процесс требовалось время.
В настоящее время такие РВ и прочие приборы были вытеснены современными приборами — частотными преобразователями. Переключение схемы электродвигателя со схемой «звезда-треугольник» при помощи ПЧ обладает большими преимуществами. Сюда относят более стабильную работу, низкие пусковые токи.
Это оборудование имеет встроенный микропроцессор, отвечающий за изменение частоты. Если рассматривать суть ПЧ для электродвигателя, то его принцип работы следующий: преобразователь вырабатывает нужную частоту переменного тока. На сегодняшний день в промышленности используются специальные или универсальные модели ПЧ для подключения асинхронных двигателей.
Специальные модели разрабатываются и используются лишь с определенными типами двигателей. Универсальные могут применяться в комплекте с любыми устройствами.
Недостатки схемы
Несмотря на то что классическая схема подключения проста и надежна, она имеет свои определенные недостатки.
Во-первых, очень важно точно определить нагрузку на вал электродвигателя. В противном случае он будет слишком долго набирать обороты, что, в свою очередь, исключит возможность быстрого переключения на схему треугольника при помощи токового реле. В этом режиме нежелательно долго эксплуатировать электрическое устройство.
Во-вторых, при такой схеме подключения возможен перегрев обмоток, из-за чего специалисты рекомендуют установить в схему дополнительное тепловое реле.
В-третьих, при использовании современных временных реле необходимо точно соблюдать паспортную нагрузку на вал электрического двигателя.
Заключение
При использовании подключения схемы «звезда-треугольник» очень важно правильно рассчитать нагрузку на вал электродвигателя. Еще один неприятный факт кроется в том, что в момент переключения с Y на треугольник, когда двигатель еще не набрал нужных оборотов, происходит самоиндукция. В этот момент в сети появляется повышенное напряжение. Это грозит выходом из строя других приборов и устройств, подключенных к этой же сети.
Электрическое соединение звезда и треугольник
Подключение звезда и треугольник – в чем разница?
Обмотки генераторов, трансформаторов, электродвигателей и других электрических приемников при их подключении к трехфазной сети соединяются двумя способами: звездой или треугольником. Эти схемы подключения сильно отличаются друг от друга и несут на себе разные токовые нагрузки. Поэтому есть необходимость разобраться в вопросе, как производится подключение звезда и треугольник – в чем разница?
Что собой представляют схемы
Подключение обмоток звездой – это их соединение в одной точке, которая носит название нулевая точка или нейтральная. Она обозначается буквой «О».
Схема подключения треугольником – это последовательное соединение концов рабочих обмоток, в которых начало одной обмотки соединяется с концом другой.
Разница очевидна. Но какую цель преследуют эти виды соединения, почему звезда треугольник применяются в разных электрических установках, в чем эффективность той и другой. Вопросов по данной теме возникает немало, с ними и надо разобраться.
Начнем с того, что при запуске того же электродвигателя ток, который называется пусковым, обладает высоким значением, который превышает номинальную его величину раз в шесть или восемь. Если это маломощный агрегат, то защита такую силу тока может выдержать, а если это электродвигатель большой мощности, то никакие защитные блоки не выдержат. И это вызовет обязательно «проседание» напряжения и выход из строя предохранителей или автоматических выключателей. Сам же двигатель начнет вращаться с небольшой скоростью, отличающуюся от паспортной. То есть, проблем с пусковым током немало.
Поэтому его надо просто снизить. Есть несколько для этого способов:
- установить в систему подключения электрического двигателя один из перечисленных приборов: трансформатор, дроссель, реостат;
- изменяется схема подключения обмоток ротора.
Именно второй вариант используется на производстве, как самый простой и эффективный. Просто производится преобразование схемы звезда в треугольник. То есть, во время пуска двигателя его обмотки соединяются по схеме звезда, затем как только мотор наберет обороты, переключается на треугольник. Процесс переключения звезды на треугольник производится автоматически.
Рекомендуется в электродвигателях, где используются одновременно два варианта соединения – звезда-треугольник, к соединению обмоток по схеме звезда, то есть, к их общей точке подключения, подсоединить нейтраль от сети питания. Для чего это необходимо делать? Все дело в том, что во время работы по данному варианту подсоединения появляется высокая вероятность асимметрии амплитуд разных фаз. Именно нейтраль будет компенсировать данную асимметрию, которая обычно появляется за счет того, что обмотки статора могут иметь разное индуктивное сопротивление.
Преимущества двух схем
У схемы звезда достаточно серьезные достоинства:
- плавный запуск электрического двигателя;
- номинальная его мощность будет соответствовать паспортным данным;
- двигатель будет работать нормально и при кратковременных высоких нагрузках, и при долгосрочных небольших перегрузов;
- в процессе работы корпус мотора не будет перегреваться.
Что касается схемы треугольник, то основное ее преимущество – это достижение электрическим двигателем в процессе его работы максимальной мощности. Но при этом рекомендуется строго придерживаться эксплуатационных режимов, которые расписаны в паспорте мотора. Тестирование электродвигателей, соединенных по схеме треугольник, показало, что его мощность в три раза больше, чем соединенных по схеме звезда.
Если говорить о генераторах, которые выдают ток в питающую сеть, то схемы соединения звезда и треугольник по своим техническим параметрам точно такие же. То есть, выдаваемое напряжение треугольником будет больше, правда, не в три раза, но не менее 1,73 раза. По сути, получается, что напряжение генератора при звезде, равное 220 вольт, преобразуется в 380 вольт, если провести переключение с одного варианта на другой. Но необходимо отметить, что мощность самого агрегата при этом остается неизменной, потому что все подчиняется закону Ома, в котором напряжение и сила тока находятся в обратной пропорциональности. То есть, увеличение напряжения в 1,73 раза, снижает ток точно на такую же величину.
Отсюда вывод: если в клеммной коробке генератора располагаются все шесть концов обмоток, то можно будет получить напряжение двух номиналов, отличающихся друг от друга коэффициентом 1,73.
Делаем выводы
Почему соединения треугольником и звездой сегодня присутствуют во всех современных мощных электродвигателях? Из всего вышесказанного становится понятным, что основное требование ситуации – это снизить токовую нагрузку, которая возникает в процессе пуска самого агрегата.
Если расписать формулы такого подключения, то они будут выглядеть вот так:
Uф=Uл/1,73=380/1,73=220, где Uф – напряжение на фазах, Uл – на питающей линии. Это соединение звездой.
После того, как электрический агрегат разгонится, то есть, скорость его вращения станет соответствовать паспортным данным, произойдет переход на треугольник со звезды. Отсюда фазное напряжение станет равным линейному.
Источник: onlineelektrik.ru
Электрическое соединение звезда и треугольник
Произошёл тут такой случай. Принёс человек в ремонт новый двигатель, который проработал у него 10 секунд и задымил. Двигатель он подключил треугольником в обычную трехфазную сеть, а на шильдике двигателя есть схема, на которой написано: треугольник — 230 В. звезда — 400 В. В общем, подключил он неправильно, потому двигатель и сгорел.
Для тех, кто не понимает, почему нельзя делать так, как сделал сделал тот товарищ, спаливший двигатель, предназначена эта статья.
Вот всем известные схемы подключения треугольником (D) и звездой (Y):
Совершенно неважно как вы подключаете двигатель: звездой или треугольником. Важно только то, какое напряжение вы подаёте на обмотки двигателя. Будет ли это напряжение получаться как межфазное (треугольник) или как фазное (между фазой и нулевой точкой — звезда) — двигателю это совершенно неважно.
Если у вас есть двигатель с номинальным напряжением обмотки 220 В и есть две разные трёхфазные сети, у одной из которых линейное напряжение 380 В (220 В на фазу), а у другой — 220 В (127 В на фазу), то к первой вы можете подключать двигатель звездой, а ко второй — треугольником, разницы для двигателя не будет никакой, отличаться будут лишь токи, протекающие в проводниках на линии, ведущей к двигателю.
Линейное напряжение трёхфазной сети — это межфазное напряжение, именно оно обозначается на шильдиках двигателей. Фазное напряжение (между фазой и нейтралью) на шильдиках не обозначается.
Условно говоря, вы можете считать, что на шильдике обозначено фазное напряжение, но только в том случае, если собираетесь подключать двигатель только к одной фазе через конденсатор.
Для сетей переменного тока 50 Гц линейное напряжение выше фазного в квадратный корень из трёх раз (т.е. примерно в 1.73 раза, т.е. 220 х 1.73 = 380).
Для такого двигателя на шильдике будет написано: D/Y 220V / 380V, 4.9А / 2.8А. Соответственно, в этих двух случаях отличаются только токи в проводниках, ведущих к двигателю (именно они указаны на шильдике, в то время как ток на обмотке будет одинаковый, что видно на рисунке сверху). Следовательно, для России (линейное напряжение 400 В) для такого двигателя надо использовать схему подключения звезда.
Номинальное напряжение обмотки большинства двигателей при частоте тока 50 Гц обычно составляет либо 127 В , либо 230 В, либо 400 В, либо 690 В. Ну, или как было раньше: 220, 380, 660 В соответственно.
Теперь логичный вопрос:
если двигателю нет разницы по какой схеме он будет подключен, а важно лишь напряжение на обмотках, то зачем вообще делать двигатели с разным номинальным напряжением на этих самых обмотках?Двигатели малой мощности
D 230V / Y 400VДля того, чтобы двигатель можно было так подключить в однофазную сеть, его номинальное напряжение каждой обмотки должно быть равно фазному напряжению сети. Это значит, что если двигатель планируется использовать в России или Европе, то номинальное напряжение обмотки должно быть равно 230 В. В таком случае этот двигатель можно будет использовать как в трёхфазной сети с линейным напряжением 400 В (подключение звезда), так и в однофазной сети 230 В (подключение треугольником через конденсатор). Это те самые двигатели, где на шильдике написано напряжение D 220V / Y 380V.
Соответственно, если нужно такой двигатель использовать в стране с более низким линейным напряжением, например, в США (где линейной напряжение 240 В, а фазное — 120 В при частоте тока 60 Гц), то по-нормальному подключить такой двигатель в их однофазную сеть через конденсатор не получится. Однако, по крайней мере, можно использовать 3-фазное подключение треугольником. Для такого подключения потребуется немного более высокое напряжение, чем 230 В (из-за частоты тока 60 Гц), но у них там как раз 240 В, что как раз подходит.
D 115V / Y 230VОдновременно с этим, маломощные двигатели, предназначенные для стран, где стандартное напряжение ниже, чем у нас, будут подключаться как D 127V / Y 220V. Однако, двигатели с такой надписью на шильдике вы вряд ли найдёте, потому что 127 В, 50 Гц — это очень малораспространённое напряжение в мире (см. тут). Поэтому, скорее всего, вам встретится двигатель с шильдиком, где будет указано напряжение D 115V / Y 208-230V.
Насчет заморочки с 208 вольтами можно почитать в этой статье.
Подключить такой двигатель к стандартной российской трёхфазной сети (все три фазы) можно только через преобразователь частоты переменного тока, поскольку на них есть возможность переключения линейного напряжения на выходе: 230 / 400 В.
В однофазную сеть можно подключить звездой через конденсатор. Тогда напряжение, подаваемое на каждое обмотку, будет составлять половину фазного напряжения сети (230 В / 2 = 115 В). Выглядит это вот так:
Двигатели мощности более 5 кВт
D 400V / Y 690VДля двигателей мощнее 5 кВт обычно не предусматривают возможность подключения в однофазную сеть, т.е. номинальное напряжение обмоток делают такое, которое соответствует линейному напряжению. Т.е. штатной схемой подключения таких двигателей в трёхфазную сеть является треугольник. В России и Европе это двигатели с номинальным напряжением обмоток 400В, т.е. где на шильдике написано D 400V / Y 690V.
Для определённых задач, где на валу двигателя находится свободная нагрузка (системы вентиляции, осевые насосы), ну, и вообще те задачи, где возможно регулирование скорости вращения вала только лишь напряжением (трансформатором), часто используют схему подключения «звезда» при старте с последующим переключением на «треугольник». Т.е. при старте на обмотку подаётся заниженное напряжение 230В вместо номинальных 400В, а затем происходит переключение на штатный режим (т.е. на треугольник). Из-за свободной нагрузки на валу момент вращения при старте на низком напряжении также будет ниже, т.е. пусковой ток будет не столь высок, как при старте на номинальном напряжении. Поэтому такой пуск двигателя называют «щадящим».
Следует помнить, что для нагрузок, требующих большого момента при запуске, подобный режим приведет напротив, к возрастанию тока в обмотках и последующим неприятным событиям.
Кроме того, надо иметь ввиду, что подключение двигателей даже со свободной нагрузкой на валу звездой для «щадящего старта» вовсе не означает, что если по такой схеме постоянно эксплуатировать двигатель (не переходя на треугольник), то такой режим станет «щадящим» для него. Низкий момент при старте ещё не означает, что заниженное напряжение годится для его нормальной работы, поскольку сам двигатель (со своими номинальными характеристиками) обычно как раз и подбирается под конкретную нагрузку. Поэтому постоянная эксплуатация двигателей на напряжении ниже номинального иногда приводит к их выходу из строя. Чтобы не было неприятностей двигатель всегда надо эксплуатировать на номинальном напряжении, а если требуется снизить обороты вращения вала, то тогда нужно использовать редукторы или преобразователи частоты переменного тока, а не пытаться решить вопрос самым дешёвым способом. К слову сказать, частотник тоже меняет не только частоту тока, но и напряжение, однако, он это делает с умом.
Двигатели мощностью выше 5 кВт, изготовленные в США, будут иметь номинальное напряжение обмотки 220 В, т.е. на шильдике будет написано D 220V / Y 440V (для 60 Гц). Подключать такие двигатели к российской трёхфазной сети 400 В следует звездой, а к российской однофазной сети через конденсатор — треугольником. Касательно величин напряжения, есть двигатели, где более подробно расписано подключение для сетей 50 Гц и 60 Гц, например вот так:
Источник: montazhka.blogspot.com
Звезда и треугольник принцип подключения. Особенности и работа
Для увеличения мощности передачи без увеличения напряжения сети, снижения пульсаций напряжения в блоках питания, для уменьшения числа проводов при подключении нагрузки к питанию, применяют различные схемы соединения обмоток источников питания и потребителей (звезда и треугольник).
СхемыОбмотки генераторов и приемников при работе с 3-фазными сетями могут соединяться с помощью двух схем: звезды и треугольника. Такие схемы имеют между собой несколько отличий, различаются также нагрузкой по току. Поэтому, перед подключением электрических машин необходимо выяснить разницу в этих двух схемах — звезда и треугольник.
Соединение различных обмоток по схеме звезды предполагает их подключение в одной точке, которая называется нулевой (нейтральной), и имеет обозначение на схемах «О», либо х, у, z. Нулевая точка может иметь соединение с нулевой точкой источника питания, но не во всех случаях такое соединение имеется. Если такое соединение есть, то такая система считается 4-проводной, а если нет такого соединения, то 3-проводной.
Схема треугольникаПри такой схеме концы обмоток не объединяются в одну точку, а соединяются с другой обмоткой. То есть, получается схема, похожая по виду на треугольник, и соединение обмоток в ней идет последовательно друг с другом. Нужно отметить отличие от схемы звезды в том, что в схеме треугольника система бывает только 3-проводной, так как общая точка отсутствует.
В схеме треугольника при отключенной нагрузке и симметричной ЭДС равно 0.
Фазные и линейные величиныВ 3-фазных сетях питания имеется два вида тока и напряжения – это фазные и линейные. Фазное напряжение – это его величина между концом и началом фазы приемника. Фазный ток протекает в одной фазе приемника.
При применении схемы звезды фазными напряжениями являются Ua, Ub, Uc, а фазными токами являются I a, I b, I c. При применении схемы треугольника для обмоток нагрузки или генератора фазные напряжения — Uaв, Ubс, Ucа, фазные токи – I ac, I bс, I cа.
Линейные значения напряжения измеряются между началами фаз или между линейных проводников. Линейный ток протекает в проводниках между источником питания и нагрузкой.
В случае схемы звезды линейные токи равны фазным, а линейные напряжения равны U ab, Ubc, U ca. В схеме треугольника получается все наоборот – фазные и линейные напряжения равны, а линейные токи равны I a, I b, I c.
Большое значение уделяется направлению ЭДС напряжений и токов при анализе и расчете 3-фазных цепей, так как его направление влияет на соотношение между векторами на диаграмме.
Особенности схемМежду этими схемами есть существенная разница. Давайте разберемся, для чего в различных электроустановках используют разные схемы, и в чем их особенности.
Во время пуска электрического мотора ток запуска имеет повышенную величину, которая больше его номинального значения в несколько раз. Если это механизм с низкой мощностью, то защита может и не сработать. При включении мощного электромотора защита обязательно сработает, отключит питание, что обусловит на некоторое время падение напряжения и перегорание предохранителей, или отключение электрических автоматов. Электродвигатель будет работать с малой скоростью, которая меньше номинальной.
Видно, что имеется немало проблем, возникающих из-за большого пускового тока. Необходимо каким-либо образом снижать его величину.
Для этого можно применить некоторые методы:
- Подключить на запуск электродвигателя реостат, дроссель, либо трансформатор.
- Изменить вид соединения обмоток ротора электродвигателя.
В промышленности в основном применяют второй способ, так как он наиболее простой и дает высокую эффективность. Здесь работает принцип переключения обмоток электромотора на такие схемы, как звезда и треугольник. То есть, при запуске мотора его обмотки имеют соединение «звезда», после набора эксплуатационных оборотов, схема соединения изменяется на «треугольник». Этот процесс переключения в промышленных условиях научились автоматизировать.
В электромоторах целесообразно применение сразу двух схем — звезда и треугольник. К нулевой точке необходимо подключить нейтраль источника питания, так как во время использования таких схем возникает повышенная вероятность перекоса фазных амплитуд. Нейтраль источника компенсирует эту асимметрию, которая возникает вследствие разных индуктивных сопротивлений обмоток статора.
Соединение по схеме звезды имеются важные преимущества:
- Плавный пуск электрического мотора.
- Позволяет функционировать электродвигателю с заявленной номинальной мощностью, соответствующей паспорту.
- Электродвигатель будет иметь нормальный рабочий режим при различных ситуациях: при высоких кратковременных перегрузках, при длительных незначительных перегрузках.
- При эксплуатации корпус электродвигателя не перегреется.
Основным достоинством схемы треугольника является получение от электродвигателя наибольшей возможной мощности работы. Целесообразно поддерживать режимы эксплуатации по паспорту двигателя. При исследовании электромоторов со схемой треугольника выяснилось, что его мощность повышается в 3 раза, по сравнению со схемой звезды.
При рассмотрении генераторов, схемы – звезда и треугольник по параметрам аналогичны при функционировании электродвигателей. Выходное напряжение генератора будет больше в схеме треугольника, чем в схеме звезды. Однако, при повышении напряжения снижается сила тока, так как по закону Ома эти параметры обратно пропорциональны друг другу.
Поэтому можно сделать вывод, что при разных соединениях концов обмоток генератора можно получить два разных номинала напряжения. В современных мощных электромоторах при запуске схемы – звезда и треугольник переключаются автоматически, так как это позволяет снизить нагрузку по току, возникающей при пуске мотора.
Процессы, происходящие при изменении схемы звезда и треугольник в разных случаяхЗдесь, изменение схемы — имеется ввиду переключение на щитах и в клеммных коробках электрических устройств, при условии, что имеются выводы обмоток.
Обмотки генератора и трансформатораПри переходе со звезды в треугольник напряжение уменьшается с 380 до 220 вольт, мощность остается прежней, так как фазное напряжение не изменяется, хотя линейный ток увеличивается в 1,73 раза.
При обратном переключении возникают обратные явления: линейное напряжение увеличивается с 220 до 380 вольт, а фазные токи не изменяются, однако линейные токи снижаются в 1,73 раза. Поэтому можно сделать вывод, что если есть вывод всех концов обмоток, то вторичные обмотки трансформатора и генераторы можно применять на два типа напряжения, которые отличаются в 1,73 раза.
Лампы освещенияПри переходе со звезды в треугольник лампы сгорят. Если переключение сделать обратное, при условии, что лампы при треугольнике горели нормально, то лампы будут гореть тусклым светом. Без нулевого провода лампы можно соединять звездой при условии, что их мощность одинакова, и распределяется равномерно между фазами. Такое подключение применяется в театральных люстрах.
Источник: electrosam.ru
Основные сведения о трехфазном токе. Соединение звездой и треугольником
Переменный ток, рассмотренный ранее, называется однофазным. Трехфазным называется ток, представляющий собой совокупность трех однофазных токов, сдвинутых друг относительно друга по фазе.
Простейший генератор трехфазного тока отличается от генератора однофазного тока тем, что имеет три обмотки. При вращении либо этих обмоток в поле постоянного магнита (рис.164), либо самого магнита (рис.165) в обмотках возникают переменные ЭДС одинаковой частоты, сдвинутые друг относительно друга по фазе так, что сумма трех фазных углов составляет .
Если амплитуды ЭДС равны, а сдвиг фаз между двумя любыми смежными ЭДС равен , то трехфазная система называется симметричной. В этом случае на обмотках возникают
одинаковые по величине, но сдвинутые по фазе напряжения: , , .
Использование несвязанных между собой обмоток эквивалентно трем отдельным генераторам и требует для передачи электроэнергии потребителю три пары проводов.
Соединение обмоток между собой позволяет уменьшить количество проводов при передаче энергии и поэтому широко используется в технике.
При соединении обмоток звездой (рис.166) они имеют одну общую точку. Напряжение на каждой обмотке называется фазным. Проводник, соединенный с точкой общего потенциала, называется нулевым проводом. Проводники, соединенные со свободными концами обмоток, называются фазными проводами.
Фазные напряжения, в этом случае, это напряжения между фазными проводами и нулевым проводом. Напряжение между фазными проводами называется линейным. Ток, текущий через обмотки, называется фазным током, а ток текущий в линии, — током линии.
Из векторной диаграммы, при соединении звездой, следует, что . Кроме того при этом фазные токи равны токам в линии.
РИС.166 РИС.167 РИС.168 РИС.169 РИС.170
Если каждую обмотку замкнуть на одинаковую нагрузку R, то суммарная сила тока по нулевому проводу , так как из векторной диаграммы .
Соединение обмоток генератора звездой позволяет использовать при передаче энергии четыре провода вместо шести.
При соединении обмоток треугольником (рис.168) они образуют замкнутый контур с весьма малым сопротивлением. Линейный провод отходит от общих точек начала одной фазы и конца другой и, поэтому фазные напряжения равны линейным (рис.169).
Из векторной диаграммы токов (рис.170) следует, что
, На практике используется не только соединение обмоток генератора, но и соединение между собой нагрузок звездой или треугольником. Таких комбинаций возможного соединения генератора и нагрузок – четыре.
РИС.171 РИС.172 РИС.173 РИС.174
При соединении звезда – звезда (рис.171) на всех нагрузках разное напряжение, но если сопротивление нагрузок приблизительно равно, то ток по нулевому проводу практически равен нулю.
Тем не менее, нулевой провод нельзя убирать или ставить в него предохранители потому, что без него на каждую из пар нагрузок действует линейное напряжение, причем оно распределяется в соответствии с сопротивлением нагрузок. Получается, что напряжение, подаваемое на нагрузку, зависит от ее сопротивления, что неэффективно и опасно.
Если генератор и нагрузки соединены звезда – треугольник (рис. 172), то на каждой нагрузке, независимо от ее сопротивления, одинаковое напряжение, равное линейному.
При соединении треугольник – треугольник (рис.173) на всех нагрузках фазное напряжение, независимо от их сопротивления.
Если генератор и нагрузки соединены треугольник – звезда (рис.174), то на каждой нагрузке напряжение равно .
Трехфазный ток используется для получения вращающегося магнитного поля. В этом случае трехфазный ток подводится к трем обмоткам, расположенным на неподвижной станине – статоре. Внутри статора помещен стальной барабан – ротор, вдоль образующих которого в пазах уложены провода, соединенные между собой на обоих торцах кольцами.
Обмотки статора создают магнитный поток одинаковой величины, но сдвинутый по фазе, т.е. он как бы вращается относительно ротора. В обмотках ротора возникают индукционные потоки, которые, в свою очередь, взаимодействуют с вращающимся магнитным потоком, что приводит ротор во вращение, т.е. получается электродвигатель достаточно простого устройства.
При увеличении скорости ротора уменьшается относительная скорость движения его проводников относительно магнитного поля. Если бы он достиг той же скорости вращения, что и магнитный поток статора, то индукционный ток равнялся бы нулю и, соответственно, вращающий момент стал бы равным нулю.
Следовательно, при наличии тормозного момента магнитный поток и ротор не могут вращаться с той же скоростью, что и поток статора (синхронно), — скорость вращения ротора всегда несколько меньше. Поэтому двигатели такого типа называются асихронными (несинхронными).
Трехфазная система, изобретенная русским инженером М.О. Доливо-Добровольским в XIX, применяется во всем мире для передачи и распределения энергии. Доливо-Добровольский первым получил вращающееся магнитное поле с помощью трехфазного тока и построил первый асинхронный двигатель. Трехфазная система обеспечивает наиболее экономичную передачу энергии и позволяет создать надежные в работе и простые по устройству электродвигатели, генераторы и трансформаторы.
На практике, например, электрические лампы изготавливаются на номинальные напряжения 127 и 220В. Способ их включения в цепь трехфазного тока зависит от величины линейного напряжения трехфазной сети.
Лампы с номинальным напряжением 127 В включаются звездой с нейтральным проводом при линейном напряжении сети 220 В или треугольником при линейном напряжении сети 127 В.
Лампы с номинальным напряжением 220 В соответственно включаются звездой в сеть с линейным напряжением 380 В и треугольником в сеть с напряжением 220 В.
Обмотки трехфазных двигателей изготавливаются на номинальные фазные напряжения 127, 220 и 380 В. Каждый трехфазный двигатель может быть включен или звездой в трехфазную сеть с линейным напряжением, превышающим его фазное в раз, или треугольником, если линейное напряжение сети равно фазному напряжению его обмотки. Обычно на паспорте двигателя указано, например: треугольник -220В, звезда – 380В.
Линейные цепи. Правила Кирхгофа. Методы анализа линейных цепей.

Элемент электрической цепи называется линейным, если его параметры не зависят от напряжения и силы тока, т.е. вольт-амперная характеристика прямая.
Электрическая цепь называется линейной если она состоит из линейных элементов.
Применение закона Ома для расчета сложных разветвленных цепей, содержащих несколько источников довольно сложно. Для расчетов таких цепей используют два правила немецкого физика Г. Кирхгофа, первое из которых вытекает из закона сохранения заряда, а второе является обобщением закона Ома на произвольное число источников сторонних ЭДС в изолированном замкнутом контуре.
Для того чтобы использовать правила Кирхгофа необходимо ввести несколько понятий.
Электрическая схема – графическое изображение электрической цепи.
Ветвь электрической цепи – один или несколько последовательно соединенных элементов цепи, по которым течет один и тот же ток.
Узел – соединение трех или большего количества ветвей. Ток, входящий в узел, считается положительным, а ток, выходящий из узла, — отрицательным.
Первое правило Кирхгофа: алгебраическая сумма токов, сходящихся в узле, равна нулю:
Контур – любой замкнутый путь, проходящий по нескольким ветвям. Положительное направление обхода контура выбирается произвольно, но одно и то же для всех контуров электрической цепи. Токи совпадающие по направлению с направлением обхода контура, считаются положительными, не совпадающие с направлением обхода – отрицательными. ЭДС считаются положительными, если они создают ток, направленный в сторону обхода контура.
Рассмотрим цепь, содержащую три источника (рис.65). Пусть R1, R2, R3 общие сопротивления ветвей АВ, ВС, СА соответственно. Положительное направление обхода примем по часовой стрелке. Применим к каждой ветви закон Ома для неоднородного участка цепи.
Сложив почленно эти уравнения, получим
Второе правило Кирхгофа: в любом замкнутом контуре, произвольно выбранном в разветвленной электрической цепи, алгебраическая сумма произведений сил токов на сопротивления соответствующих участков этого контура равна алгебраической сумме ЭДС, встречающихся в этом контуре:
При расчете сложных цепей постоянного тока с применением правил Кирхгофа необходимо:
1. Выбрать произвольное направление токов на всех участках цепи; действительное направление токов выяснится при решении: если искомый ток получится положительным, то его направление было выбрано правильно, а если отрицательным, то его истинное направление противоположно выбранному;
2. Выбрать направление обхода контуров и строго его придерживаться; записывая со соответствующими знаками токи и ЭДС;
3. Составить количество уравнений равное количеству искомых величин (в систему уравнений должны входить все сопротивления и ЭДС рассматриваемой цепи).
Не нашли то, что искали? Воспользуйтесь поиском:
Источник: studopedia.ru
Соединения в звезду и треугольник, фазные и линейные напряжения и токи
В трехфазных цепях применяют два вида соединений генераторных обмоток – в звезду и треугольник (рис. 1).
При соединении в звезду все концы фазных обмоток соединяют в один узел, называемый нейтральной или нулевой точкой , и обозначают, как правило, буквой O.
При соединении в треугольник обмотки генератора соединяют так, чтобы начало одной соединялось с концом другой. ЭДС в катушках в этом случае обозначают соответственно EBA , ECB , EAC . Если генератор не подключен к нагрузке, то по его обмоткам не протекают токи, т.к. сумма ЭДС равна нулю.
Рис. 1 Соединения генераторных обмоток – в звезду и треугольник
Соединение резисторов треугольником: а — расположение резисторов вдоль сторон, б — параллельное расположение резисторов
В звезду и треугольник включаются и сопротивления нагрузки так, как показано на рис. 2. Фазные сопротивления Z a, Z b, Z c, Z ab, Z bc, Z ca , соединенные в треугольник или в звезду, называют фазами нагрузки .
Рис. 2 Соединения нагрузки в звезду и треугольник
Существует пять видов соединения генераторов с нагрузкой : звезда – звезда с нулевым проводом, звезда – звезда без нейтрального провода, треугольник – треугольник, звезда – треугольник и треугольник – звезда (рис. 3).
Соединительные провода между началами фаз нагрузки и началами фаз генератора называют линейными проводами . Как правило, начала фаз генераторов обозначают заглавными буквами, а нагрузки – прописными. Провод, соединяющий нулевые точки генератора и нагрузки, называют нулевым или нейтральным проводом .
Направление токов в линейных проводах принято выбирать от генератора к нагрузке, а в нулевом – от нагрузки к генератору. На рис. 3 Uab(AB) , Ubc(BC), Uca(CA) , Ia, Ib, Ic – линейные напряжения и токи. Ua(A) , Ub(B), Uc(C) , Iab, Ibc, Ica – фазные напряжения и токи.
Линейные напряжения (напряжения между линейными проводами) – это разность соответствующих фазных напряжений Uab — Ua — Uc , Ubc = Ub — Uc, Uca = Uc — Ua
Линейные токи при принятых направлениях токов (рис. 3) определяются по первому закону Кирхгофа Ia = Iab — Ica, Ib = Ibc — Iab, Ic = Ica — Ibc
Таким образом, фазные напряжения на генераторе – это напряжения, приложенные к обмоткам генератора UAO, UCO, UBO , а напряжения фаз нагрузки – это напряжения на соответствующих сопротивлениях UaO1, UbO1, UcO1 . Фазные токи – это токи, протекающие в фазах генератора или нагрузки. Следует отметить, что фазные и линейные напряжения в треугольнике равны, так же как фазные и линейные токи в звезде.
Совокупность соответствующей фазы генератора, соединительного провода и фазы нагрузки называют фазой трехфазной цепи .
Рис. 3 Фазные и линейные напряжения и токи при соединениях в звезду треугольник
Источник: electricalschool.info
Земля против Нейтрала | Узнайте о различиях между землей и нейтралью
Нейтраль и земля — два важных проводника в электрических системах переменного тока. Большинство людей часто путают их, поскольку они по существу подключены к одной и той же шине в панели главного автоматического выключателя. Несмотря на то, что заземляющий и нейтральный провода тесно связаны между собой, они не совпадают. Мы поймем разницу между землей и нейтралью, узнаем важность каждого провода в типичной жилой электрической системе переменного тока.
Мы уже немного обсуждали заземление и различные типы заземления в предыдущем руководстве. Проверьте это для получения дополнительной информации о заземлении.
Описание
Краткое руководство по распределению электроэнергии
Мы можем разделить систему электроснабжения на а) Генерацию, б) Передачу и в) Распределение. Стадия генерации состоит из выработки электроэнергии на электростанциях (электростанциях, генерирующих станциях и т.п.). Обычно они расположены вдали от городского населения или рядом с такими ресурсами, как плотины (для гидроэлектростанций) или вблизи угольных шахт (для тепловых электростанций).
После выработки электроэнергии на электростанции она проходит сотни километров по обширной сети линий электропередач и достигает местных подстанций. С этих подстанций оно подается на наши уличные трансформаторы (известные как распределительные трансформаторы), которые затем понижают напряжение до безопасного уровня (либо 120 В, либо 230–240 В, в зависимости от того, где вы живете).
От этих трансформаторов мы получаем горячие, нейтральные и заземляющие провода к нашим домам.
Важность нейтрального
Для протекания электрического тока электрическая цепь должна представлять собой замкнутый контур между источником и нагрузкой. В типичной бытовой электропроводке электрический ток течет по «горячему» проводу к нагрузке (электроприбору или устройству) и возвращается к источнику (которым в данном случае является распределительный трансформатор) по нейтральному проводу.
Итак, нейтраль — это проводник с током, который служит обратным путем для тока в цепи переменного тока. Физически нейтральный провод берется от центрального ответвления вторичной обмотки трансформатора, который обычно имеет форму звезды (или звезды).
Основная причина путаницы между заземлением и нейтралью заключается в том, что нейтральный провод подключается к заземлению (земле) на трансформаторе (который является источником), а также на панели главного автоматического выключателя на стороне потребителя (который является нагрузка). Причина этого соединения состоит в том, чтобы сделать нейтральный провод таким же потенциалом, как и земля, который равен нулю.
Важность заземления
Заземление — это защитный механизм для отвода тока в случае случайного контакта горячего провода с любой металлической частью. Заземляющий провод действует как путь с низким импедансом для протекания ошибочных токов на землю. Следовательно, в каждом доме должен быть заземляющий провод, соединенный с заземляющим стержнем.
Обычно мы подключаем этот заземляющий провод к шине заземления на панели главного выключателя. С этого щита подводим заземляющий провод ко всем отдельным ответвленным цепям и присоединяем к металлическим частям приборов, металлическим трубам, розеточным коробкам и другим металлическим проводникам, по которым не должен проходить ток.
Здесь важно отметить, что на главной сервисной панели шина нейтрали и шина заземления соединены вместе, так что нейтраль соотносится с землей.
Обратно к проводу заземления, обычно он не является токопроводящим проводом. Но если горячий провод соприкасается с металлическим корпусом прибора из-за какой-либо аварии, ток течет через заземляющий провод на землю (землю) и избегайте поражения электрическим током, отключив автоматический выключатель.
Если заземляющий провод отсутствует и если мы касаемся металлической части/каркаса прибора, то ток от горячего провода течет через металлический корпус, затем через Ваше тело и, наконец, на землю. Это приводит к сильному поражению электрическим током и может привести к летальному исходу.
Различия: заземление и нейтраль
Теперь посмотрим на различия между заземлением и нейтралью.
Нейтральный | Заземление |
Обычно это проводник с током. | Обычно это не проводник с током. |
Нейтраль действует как обратный путь для тока, протекающего от нагрузки (прибора) к источнику (трансформатору). | Земля выступает в качестве пути с низким сопротивлением для протекания тока короткого замыкания на землю.![]() |
Обычно белого или серого цвета. | Обычно это зеленый или желтый цвет — зеленый цвет для кабелепровода или просто оголенного медного провода. |
Нейтраль начинается с точки звезды вторичной обмотки распределительного трансформатора в конфигурации «звезда» или «звезда». | Вставляем заземляющий стержень рядом с нашим домом в землю и подключаем заземляющий провод к этому заземляющему стержню. |
Сечение нейтрального провода такое же, как и провода накала, так как они оба проводят одинаковый ток. | Сечение заземляющего провода в отдельных ответвленных цепях зависит от мощности автоматических выключателей. В случае наличия заземляющего провода на панели главного выключателя его сечение зависит от входящих служебных проводов. |
При правильном подключении мы можем использовать нейтраль в качестве заземляющего провода. | Мы не можем использовать землю в качестве нейтрали, так как она не обеспечивает нормального обратного пути для тока.![]() |
Заключение
Заземление и нейтраль — это два важных проводника, помимо горячего (фазного или токоведущего) провода в типичной сети переменного тока. Нейтральный провод действует как обратный путь для основного переменного тока, а Земля действует как путь с низким импедансом к току замыкания на «землю». Нейтраль обычно является проводником с током, тогда как заземление обычно не является проводником с током. Мы узнали разницу между заземлением и нейтралью и поняли важность обоих этих проводников в нашей электрической системе.
Символы Трансформера | Однофазный, трехфазный, автотрансформатор, звезда-треугольник
Трансформатор является важным устройством в современных системах электроснабжения. На электростанциях, подстанциях, распределительных столбах есть большие силовые трансформаторы, а в наших электронных приборах — относительно небольшие трансформаторы. Независимо от размера и расположения все трансформаторы работают по одному принципу. Существуют различные типы трансформаторов, которые предназначены для определенного набора приложений. Чтобы представить все эти трансформаторы на схемах или рисунках, мы используем соответствующие символы трансформаторов. Символ трансформатора представляет собой схематическое/графическое изображение трансформаторов.
В этом руководстве мы кратко расскажем о трансформаторах, рассмотрим различные типы трансформаторов, а также сведем в таблицу все символы трансформаторов с простым объяснением.
Описание
Знакомство с трансформаторами
Трансформатор представляет собой статическое оборудование, работающее по принципу закона электромагнитной индукции Фарадея. Простой трансформатор состоит всего из двух проводящих катушек. Энергия одной катушки передается другой катушке через магнитное поле (взаимная индукция).
Трансформатор с парящими в воздухе всего двумя катушками не так эффективен для передачи энергии. Следовательно, трансформатор состоит из магнитного сердечника, изготовленного из многослойной стали. На этот сердечник намотана катушка. Обмотка, которая получает электроэнергию, известна как первичная обмотка, а катушка, которая подает питание на нагрузку, известна как вторичная обмотка.
Согласно закону Фарадея, когда мы подаем переменное напряжение на первичную обмотку, в сердечнике возникает переменный магнитный поток. Этот поток индуцирует ЭДС во вторичной обмотке. Если к вторичной обмотке подключить нагрузку, то по ней протекает электрический ток за счет ЭДС.
Следовательно, энергия от первичной катушки магнитно передается второй катушке без прямого контакта между двумя катушками. Итак, мы используем трансформаторы в нескольких электроэнергетических системах для передачи мощности между двумя цепями, работающими на одной частоте, посредством электромагнитной индукции с различными значениями напряжения и тока.
Если говорить о напряжении и токе, то в зависимости от количества витков в первичных и вторичных катушках напряжение будет либо уменьшаться, либо возрастать от первичной к вторичной (с соответствующим увеличением или уменьшением тока).
Различные типы трансформаторов
В зависимости от области применения меняется стиль, тип и конструкция трансформатора. Давайте теперь посмотрим на различные типы трансформаторов.
- Трансформатор с воздушным сердечником
- Трансформатор с железным сердечником
- Повышающий трансформатор
- Понижающий трансформатор
- Однофазный трансформатор
- Трехфазный трансформатор
- Изолирующий трансформатор
- Автотрансформатор
- Трансформатор с воздушным сердечником: Это один из самых простых типов трансформаторов. Воздушный трансформатор состоит из двух катушек, разделенных воздухом. Из-за неэффективной работы мы используем трансформаторы с воздушным сердечником только в приложениях малой мощности.
- Трансформатор с железным сердечником: В трансформаторе с железным сердечником есть стальной сердечник (или любой магнитный сердечник) с катушками вокруг него.
Способность переносить магнитный поток известна как проницаемость, а железо или сталь обладают очень высокой проницаемостью. В большинстве силовых трансформаторов используются обмотки на многослойном стальном сердечнике.
- Повышающий трансформатор: Повышающий трансформатор имеет большее количество вторичных обмоток, чем первичных. В результате вторичное напряжение больше первичного. Мы используем эти трансформаторы для увеличения напряжения на электростанциях до нескольких тысяч для передачи на большие расстояния.
- Понижающий трансформатор: Противоположностью повышающего трансформатора является понижающий трансформатор. Здесь вторичные обмотки меньше, чем первичные обмотки, и, следовательно, вторичное напряжение меньше, чем первичное напряжение. Распределительные трансформаторы, которые мы видим на наших улицах, — это понижающие трансформаторы. Они снижают первичное напряжение в киловольтах до 110 В или 230 В в зависимости от того, где вы живете.
- Однофазный трансформатор: В однофазном трансформаторе первичное и вторичное напряжения представляют собой однофазный переменный ток. До разработки и популярности импульсных источников питания многие источники питания переменного тока в постоянный представляли собой линейные источники питания, которые полагались на однофазные трансформаторы (понижающие).
- Трехфазный трансформатор: Большая часть электроэнергии вырабатывается обычно в трехфазном режиме. Для передачи и распределения этой мощности нам нужны трехфазные трансформаторы. В трехфазном трансформаторе сердечник имеет три ветви с тремя первичными обмотками и тремя вторичными обмотками. Кроме того, трехфазные трансформаторы имеют несколько типов в зависимости от того, как мы соединяем первичную и вторичную обмотки (звезда-треугольник, треугольник-звезда, звезда-звезда, треугольник-треугольник и т. д.).
- Изолирующий трансформатор: Основная задача изолирующего трансформатора — обеспечить гальваническую развязку между первичной и вторичной цепями.
Обычно отношение витков первичной обмотки к вторичной равно 1, но вы также можете иметь повышающую или понижающую конфигурацию.
- Автотрансформатор: Автотрансформатор — это специальный тип трансформатора, который имеет только одну обмотку для первичной и вторичной обмотки. Он использует краны, чтобы различать первичные и вторичные соединения.
Символы трансформаторов
Таблица символов трансформаторов
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
Символы однолинейных трансформаторов
Теперь посмотрим на символы однолинейных трансформаторов. На следующем изображении показаны все популярные символы однострочного трансформатора в группе. Позже у нас есть отдельные символы.
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
Заключение
Трансформаторы — большие устройства, и если вы работаете с ними, то знание различных символов трансформаторов будет очень кстати. В этом руководстве мы увидели краткий обзор трансформаторов, различных типов трансформаторов, символов трансформаторов, а также символов однолинейных трансформаторов.
14 Разница между соединением «звезда» и «треугольник» (со сравнительной таблицей)
Что такое соединение «звезда»?
При соединении звездой один конец всех трех проводов соединены с общей точкой в форме Y , так что все три конца трех проводов образуют три фазы, а общая точка образует нейтраль. Звездное соединение предпочтительнее для больших расстояний передача мощности, потому что она имеет нейтральную точку.
При соединении звездой линейное напряжение в √3 раза больше фазы Напряжение. Линейное напряжение — это напряжение между двумя фазами в трехфазной цепи. а фазное напряжение — это напряжение между одной фазой и нейтральной линией. И ток одинаков как для линии, так и для фазы.
Star ConnectionЧто вам нужно Знать о звездном соединении
- В звездообразном соединении один конец всех трех
провода соединены в общую точку в форме буквы Y, так что все
три конца трех проводов образуют три фазы, а общая точка образует
нейтральный.
- При соединении звездой 3 из 4 проводов фазы, тогда как 1 является нейтральным.
- При соединении звездой имеется нейтральная точка и его можно заземлить.
- Линейный ток равен фазному току в звездной связи.
- Требуемое количество изоляции в звезде связь низкая.
- Звездообразная конфигурация в основном используется в энергетике коробка передач.
- При соединении звездой фазное напряжение ниже 1∕√3 линейного напряжения, поэтому требуется меньшее количество витков, что позволяет сэкономить медь.
- При соединении звездой каждая обмотка получает 230 вольт.
- 3-фазная 4-проводная и 3-фазная 3-проводная система может быть получено в звездообразном соединении.
- Скорость двигателей, соединенных звездой, низкая они получают 1/√3 напряжения.
- Соединения звездой в основном требуются для Сеть передачи электроэнергии на большие расстояния.
- Соединения звездой часто используются в приложениях
которые требуют меньшего пускового тока.
- Соединение звездой, плавный пуск и работа с номинальной мощностью, возможна нормальная работа без перегрева. достигнуто.
- Суммарная мощность трех фаз при соединении звездой можно рассчитать по следующим формулам: P=3 X VP X IP X Cos(Ɵ) или P= √3 X VL X IL X Cos (Ɵ).
Читайте также: Разница между однофазным и трехфазным питанием
Соединение треугольником
провода в виде треугольника и все три общие точки соединение образуют три фазы. Обычно соединение треугольником предпочтительнее для короткое расстояние из-за проблемы несимметричного тока в цепи. В соединение треугольником, линейное напряжение такое же, как и фазное. А также линейный ток в √3 раза больше фазного тока.
В трехфазной цепи возможно соединение звездой и треугольником.
- Соединение звезда-звезда
- Соединение звезда-треугольник
- Соединение треугольник-звезда
- Соединение треугольник-треугольник
Знать о соединении треугольником
- При соединении треугольником каждый провод подключается к
два соседних провода в виде треугольника и все три общие точки
соединение образуют три фазы.
- При соединении треугольником все три провода фазы.
- Нет нейтральной точки при соединении треугольником.
- Линейный ток равен корню из трех время фазного тока.
- Необходимое количество изоляции в треугольнике связь высокая.
- Конфигурация треугольника обычно используется в распределение и различные промышленные установки.
- При соединении треугольником фазное напряжение равно к линейному напряжению, следовательно, требуется большее количество витков.
- При соединении треугольником каждая обмотка получает 415 вольт.
- Только при соединении треугольником 3-фазная 4-проводная система можно вывести.
- Высокая скорость двигателей, соединенных треугольником потому что каждая фаза получает общее линейное напряжение.
- Соединение треугольником в основном в распределительных сетях сетей и используется для более коротких расстояний.
- Соединения треугольником часто используются в приложениях
которые требуют высокого пускового момента.
- При соединении треугольником двигатель получает максимальную выходная мощность.
- Суммарная мощность трех фаз в треугольнике соединение можно рассчитать по следующим формулам: P= 3 X VP X IP X Cos (Ɵ) или P= √3 X VL X IL X Cos (Ɵ).
Читайте также: Разница между однофазным и трехфазным источником питания
Разница Соединение между звездой и треугольником в табличной форме
ОСНОВА СРАВНЕНИЯ | СОЕДИНЕНИЕ ЗВЕЗДОЙ | СОЕДИНЕНИЕ ПО ТРЕУГОЛЬНИКУ |
Описание | При соединении звездой один конец всех трех проводов подключается к общей точки в форме Y, так что все три конца трех провода образуют три фазы, а общая точка образует нейтраль. | При соединении треугольником каждый провод соединяется с двумя соседними проводами в
форма треугольника и все три общие точки формы соединения
три фазы.![]() |
Провода | При соединении звездой 3 из 4 проводов являются фазами, а 1 — фазой. нейтральный. | При соединении треугольником все три провода являются фазами. |
Нейтральная точка | При соединении звездой есть нейтральная точка, которую можно заземлить. | В соединении треугольником нет нейтральной точки. |
Ток линии | Линейный ток равен фазному току при соединении звездой. | Линейный ток равен трем корням фазы Текущий. |
Изоляция | Количество изоляции, необходимое для соединения звездой, невелико. | Количество изоляции, необходимой для соединения треугольником, велико. |
Использовать | Конфигурация звезды в основном используется в силовой передаче.![]() | Конфигурация треугольника обычно используется в распределении электроэнергии и различные промышленные установки. |
Фазное напряжение | При соединении звездой фазное напряжение составляет 1∕√3 линейного напряжение, поэтому требуется небольшое количество витков, что позволяет сэкономить на меди. | При соединении треугольником фазное напряжение равно линейному. следовательно, требуется большее количество витков. |
Обмотка | При соединении звездой каждая обмотка получает 230 вольт. | При соединении треугольником каждая обмотка получает 415 вольт. |
Система фазовых проводов | Как 3-фазная 4-проводная, так и 3-фазная 3-проводная система могут быть получены в звездная связь. | При соединении треугольником можно получить только 3-фазную 4-проводную систему.![]() |
Скорость двигателей | Скорость двигателей, соединенных звездой, низкая, поскольку они получают 1/√3 от напряжение. | Скорость двигателей, соединенных треугольником, высока, потому что каждая фаза общее линейное напряжение. |
Заявка | Звездообразные соединения в основном требуются для силовой передачи. Сеть на большие расстояния. | Соединение треугольником в основном используется в распределительных сетях и используется для более коротких расстояний. |
Использовать | Звездообразные соединения часто используются в приложениях, требующих меньшего пусковой ток. | Соединения треугольником часто используются в приложениях, требующих высокой пусковой момент. |
Мощность | При соединении звездой плавный пуск и работа с номинальной мощностью,
может быть достигнута нормальная работа без перегрева.![]() | При соединении треугольником двигатель получает наибольшую выходную мощность. |
Формулы | Суммарная мощность трех фаз при соединении звездой может быть рассчитана используя следующие формулы: P=3 X VP X IP X Cos(Ɵ) или P= √3 X VL X IL X Кос (Ɵ). | Суммарная мощность трех фаз при соединении треугольником может быть рассчитана используя следующие формулы: P = 3 X VP X IP X Cos (Ɵ) или P= √3 X VL X IL X Cos (Ɵ). |
Читайте также: Разница между реле и контактором
Разница между соединением звездой и треугольником
Основное ключевое различие между соединением звездой и треугольником основано на нескольких важных факторах, таких как их конфигурация, напряжение, ток, мощность. скорость двигателя, количество витков, уровень изоляции, применение. Здесь в этой статье дается основное различие между соединением по схеме «звезда» и «треугольник» с учетом этого фактора.
Основные ключевые различия между соединением по схеме «звезда» и «треугольник» перечислены ниже:
- При соединении звездой линейный ток равен фазе тока. При соединении треугольником линейный ток равен корню, умноженному на трехкратный фазный ток.
- Соединение по схеме «звезда» в основном требуется для сети электропередачи для использования на больших расстояниях, тогда как соединение по схеме «треугольник» в основном используется в распределительной сети и используется для более коротких расстояний.
- При соединении по схеме «звезда» требуется небольшая изоляция, а при соединении по схеме «треугольник» требуется высокий уровень изоляции.
- Подключение Instar, каждая обмотка получает 230 вольт, а при подключении каждая обмотка получает 415 вольт.
- При соединении по схеме «звезда» линейное напряжение равно трехкратному корню фазного напряжения, тогда как при соединении по схеме «треугольник» линейное напряжение равно фазному напряжению.
- И 3-фазная, и 4-проводная, и 3-фазная 3-проводная система могут быть получены при соединении звездой, тогда как при соединении треугольником может быть получена только 3-фазная 4-проводная система.
- Скорость двигателей, соединенных звездой, низкая, так как они получают 1/√3 напряжения, но скорость двигателей, соединенных треугольником, высока, поскольку на каждую фазу приходится общее линейное напряжение.
- При соединении звездой фазное напряжение ниже 1/√3 рассматриваемого линейного напряжения, а при соединении треугольником фазное напряжение равно линейному напряжению.
- Клеммы точки трех ответвлений соединены в общую точку. Сформированная сеть известна как звездное соединение. Три ветви сети соединены таким образом, что они образуют полную замкнутую петлю, известную как дельта-соединение.
- При соединении звездой начальная и конечная точки трех катушек соединяются вместе в общую точку, известную как нейтральная точка. При соединении треугольником нейтральной точки нет.
Конец каждой катушки соединен с начальной точкой другой катушки, что означает, что противоположный вывод катушек соединен вместе.
- При соединении по схеме «звезда» ток линии равен фазе тока, а при соединении по схеме «треугольник» ток линии равен корню, умноженному на трехфазный ток.
- При соединении по схеме «звезда» для линейного тока требуется меньше витков, а для тока «треугольник» требуется большое количество витков.
- При соединении звездой требуется низкая изоляция, а при соединении треугольником требуется высокая изоляция.
Основное ключевое различие между соединением по схеме «звезда» и «треугольник» на основе нескольких важных факторов, таких как их конфигурация, напряжение, ток, мощность. скорость двигателя, количество витков, уровень изоляции, применение. Здесь в этой статье дается основное различие между соединением по схеме «звезда» и «треугольник» с учетом этого фактора.
Основные ключевые различия между соединением по схеме «звезда» и «треугольник» перечислены ниже:
- При соединении по схеме «звезда» линейный ток равен фазе тока.
При соединении треугольником линейный ток равен корню, умноженному на трехкратный фазный ток.
- Соединение по схеме «звезда» в основном требуется для сети электропередачи для использования на больших расстояниях, тогда как соединение по схеме «треугольник» в основном используется в распределительной сети и используется для более коротких расстояний.
- При соединении по схеме «звезда» требуется небольшая изоляция, а при соединении по схеме «треугольник» требуется высокий уровень изоляции.
- Подключение Instar, каждая обмотка получает 230 вольт, а при подключении каждая обмотка получает 415 вольт.
- При соединении по схеме «звезда» линейное напряжение равно трехкратному корню фазного напряжения, тогда как при соединении по схеме «треугольник» линейное напряжение равно фазному напряжению.
- И 3-фазная, и 4-проводная, и 3-фазная 3-проводная система могут быть получены при соединении звездой, тогда как при соединении треугольником может быть получена только 3-фазная 4-проводная система.
- Скорость двигателей, соединенных звездой, низкая, так как они получают 1/√3 напряжения, но скорость двигателей, соединенных треугольником, высока, поскольку на каждую фазу приходится общее линейное напряжение.
- При соединении звездой фазное напряжение ниже 1/√3 рассматриваемого линейного напряжения, а при соединении треугольником фазное напряжение равно линейному напряжению.
- Клеммы точки трех ответвлений соединены в общую точку. Сформированная сеть известна как звездное соединение. Три ветви сети соединены таким образом, что они образуют полную замкнутую петлю, известную как дельта-соединение.
- При соединении звездой начальная и конечная точки трех катушек соединяются вместе в общую точку, известную как нейтральная точка. При соединении треугольником нейтральной точки нет. Конец каждой катушки соединен с начальной точкой другой катушки, что означает, что противоположный вывод катушек соединен вместе.
- При соединении по схеме «звезда» ток линии равен фазе тока, а при соединении по схеме «треугольник» ток линии равен корню, умноженному на трехфазный ток.
- При соединении по схеме «звезда» для линейного тока требуется меньше витков, а для тока «треугольник» требуется большое количество витков.
- При соединении звездой требуется низкая изоляция, а при соединении треугольником требуется высокая изоляция.
Разница между Star Connection и Delta Connection [Обновлено 2022]
Последнее обновление: 6 сентября 2022 г. / By Piyush Yadav / Факт проверен / 3 мин.
В системе соединения «звезда» начальный или конечный концы соединяются с нейтральной точкой. Он использует четыре провода для подключения к внешней цепи нагрузки, из которых три провода для внешней цепи и четвертый огонь предназначены для соединения нейтрали, образуя трехфазное соединение звездой.
Delta Connection представляет собой систему, в которой начальный конец соединяется с конечным концом фазы, образуя сетчатую петлю. Система, соединенная треугольником, не имеет нейтральной точки.
Параметры сравнения | Star Connection | Delta Connection | ||||
Delta Connection | ||||||
.IREN | .RIEN | 4443 | . пусковая подключенная система, обычно используемая для передачи электроэнергии на большие расстояния в распределенной сети. | Это трехфазная трехпроводная система, соединенная по схеме треугольник, обычно используемая для передачи электроэнергии на короткие расстояния в распределенной сети. | | |
Нейтральная точка | Имеет нейтральную точку, где встречаются все начальные и конечные точки каждого резистора. | В дельте нет нейтральной точки; вместо этого начальная точка одного резистора соединяется с конечной точкой другого резистора, образуя петлю сетки. | ||||
Напряжение сети | Линейное напряжение = √3 *Фазовое напряжение | Линейное напряжение равно фазному напряжению.![]() | ||||
Ток линии | Ток линии равен току фазы. | Линейный ток = √3 * фазный ток | ||||
Истинная мощность | √3*Линейное напряжение *Линейный ток*CosΘ Где Θ — разница между фазным напряжением и фазным током | √3*Линейное напряжение *Линейный ток* CosΘ Где Θ — разница между фазным напряжением и фазным током |
Соединение звездой является одной из форм соединения трехфазной цепи. Он имеет нейтральную точку N, где все одинаковые концы резисторов либо начинаются, либо заканчиваются.
В этой системе линейный ток и линейный ток равны. Потенциальная энергия в нейтральной точке равна нулю.
Формулы
E L (линейное напряжение) =√3*E ph (фазное напряжение) или E ph = E L
Фактическая мощность (p) = √3*E L *I L * CosΘ здесь Θ — угол, полученный между фазным напряжением и фазным током.
Полная мощность=√3*E L *I L
Что такое Delta Connection?Соединение треугольником — это еще одна форма соединения трехфазной цепи. В этой схеме фазы имеют разные концы, где начальная точка резистора соединяется с конечной точкой другого резистора, образуя сетчатую петлю.
В симметричной системе, соединенной треугольником, линейное напряжение и фазное напряжение равны. Эта система не имеет нейтральной точки. Поэтому в системе используются только три провода.
Формулы
I L (линейный ток) =√3*I ф (фазный ток) или I ф = I L
Фактическая мощность (p) = 9153 L 913*E *I L * CosΘ здесь Θ — угол, полученный между фазным током и фазным напряжением.
Полная мощность=√3*E L *I L
Основные различия между соединением «звезда» и соединением «треугольник» -проводная система без нейтральной точки.
Для уменьшения сложности схемы и стоимости изделия фазы в трехфазной цепи соединяются между собой по схеме «звезда» или «треугольник». Эти системы сокращают использование меди и, следовательно, делают распределение электроэнергии менее дорогим.
Системы соединения звездой используются в генераторах и генераторах переменного тока для передачи энергии. Системы соединения Delta используются в распределенных сетях питания на малых расстояниях.
Ссылки- https://www.google.co.in/books/edition/Basic_Electrical_Engineering/e-ZbzLvhKzAC?hl=en&gbpv=1&dq=basic+electrical+engineering+by+uma+rao+and+ jayalakshmi&pg=PA3&printsec=frontcover
Найдите в Google запрос «Спроси любую разницу». Оцените этот пост!
[Всего: 0]
Один запрос?
Я приложил столько усилий, чтобы написать этот пост в блоге, чтобы он был вам полезен. Это будет очень полезно для меня, если вы подумаете о том, чтобы поделиться им в социальных сетях или со своими друзьями/семьей. SHARING IS ♥️
Содержание
сообщите об этом объявлении
Разница между соединением «звезда» и соединением «треугольник» трехфазная система. Оба вышеупомянутых типа соединения обсуждаются ниже один за другим.
Соединение по схеме «звезда» или соединение по схеме «звезда» (Y)В методе соединения по схеме «звезда» аналогичные выводы обмотки, например, концы звезды, соединяются вместе в одной точке N, как показано на рисунке. Точка N называется нейтральной точкой или звездной точкой.
На данном рисунке А, В и С — обмотки трехфазной системы, а I А , I В, и I С — электрический ток, протекающий по трем фазам, называемым линейный ток, поэтому для любого сбалансированного значения нагрузки линейного тока «I» L = I A = I B = I C .
Это означает, что ток в каждой линии идет последовательно с ее отдельной фазной обмоткой, следовательно, линейный ток в каждой линии такой же, как ток в фазной обмотке, к которой подключена линия.
т. е. I L = I P
Где I P = фазный ток
Таким образом, в случае соединения звездой линейный ток равен фазному току.
Соединение звездой также называется соединением Way (Y).
Линейное напряжение и фазное напряжение при соединении звездой
Пусть ЭДС, создаваемая в каждой фазе обмотки, соединенной звездой, равна E A , E B, и E C соответственно. Создаваемые здесь ЭДС имеют разность фаз 120 0 , как показано на векторной диаграмме.
Здесь линейное напряжение представляет собой разность векторов между E A и E B , и чтобы найти линейное напряжение, E B продлевается от точки O до E’ B , длина которого равна Е Б .
Из векторной диаграммы видно, что точки O, E A ,E AB, и E’ B образуют параллелограмм, равнодействующей параллелограмма является вектор E AB , результирующая ЭДС.
Then by using parallelogram law we can write,
(E AB ) 2 = (E A ) 2 + (E , B ) 2 +2 E A E , B COS 60 0
OR, (E AB ) 2 = E 2 A + E , 2 A + E , 2 A + E , 2 A + E , A + E , 2 A + E 2 A E ‘ B (As, cos60 0 = ½)
Let E A = E ‘ B = E (Фазовое напряжение)
THEN, (E AB ) 2 = E 2 ) + 2 ) + 2 ) + 2 ) + 2 ) + 2 ) ) ) ) ) ) ) ) ) ) ) ) ) ) + 2 ). + E.E
или, (E AB ) 2 = 3 E 2
E AB = √3 E
Следовательно, напряжение линии E L = √3 E
33333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333н. Таким образом, из приведенного выше уравнения мы окончательно пришли к выводу, что линейное напряжение в случае соединения звездой в √3 раза превышает фазный ток.т.е. E L = √3 E P .
Мощность при соединении звездой
В случае цепи переменного тока средняя потребляемая мощность определяется как произведение подаваемого напряжения и составляющей электрического тока, которая находится в фазе с напряжением.
Т.е. мощность в цепи переменного тока определяется как0002 А в случае трехфазной цепи Мощность равна,
P = 3 × мощность 1-фазной
P = 3 × V P × I P × cosφ
Мы знаем, что при соединении звездой фазный ток (I P ) = Линейный ток (I L ) и фазное напряжение (V P ) = V L /√3
Тогда мощность при соединении звездой равна
P = 3 × V L /√3 × I L × cosφ
Следовательно, мощность ‘P’ = √3 × V L × I L × cosφ.
В этом методе соединения разнородные концы трехфазной обмотки соединяются вместе. Это означает, что начальный конец одной фазы соединяется с конечным концом другой фазы, как показано на рисунке.
На данном рисунке клеммы обмотки A’–B, B’–C и C’–A подключены к фазе – R, Фаза – Y, Фаза-B соответственно.
Также говорят, что три обмотки соединены последовательно, образуя замкнутую сетку, как показано на рисунке. Таким образом, это дельта-соединение также называется соединением Mesh.
В случае соединения треугольником линейное напряжение равно фазному напряжению (для симметричной нагрузки), так как здесь в случае соединения треугольником нейтральная точка отсутствует.
т.е. E L = E P
Где E L = линейное напряжение и E P = фазное напряжение фаза будет E A , E B, и E C соответственно, как показано на рисунке, и эти ЭДС имеют разность фаз 120 0 друг с другом.
Предположим, что на каждой фазе имеется равная и противоположно направленная нагрузка, тогда ток I А находится в фазе с фазной ЭДС E А . Точно так же ток I B находится в фазе с ЭДС фазы E B , а I C находится в фазе с ЭДС фазы E C .
Здесь в данном случае линейный ток рассчитывается как разность векторов тока I A и I C для данного расчета тока I C продолжается в противоположном направлении до I C ’, как показано на векторной диаграмме. Длина I C ’ такая же, как у I C .
Используя закон параллелограмма, выражение для линейного тока можно записать так: I C ‘× cos60 0
(I AC ) 2 = I A 2 + I 2 C ‘ + I A × I C ‘ [cos60 0 = ½]
Let I A = I C ‘= I
Put these values in the above equation we get
(I AC ) 2 = I 2 + I 2 + I 2
(I AC ) 2 = 3I 2
I AC = √3 I
As I = I Фаза (I стр. )
Тогда Линейный ток I L = √3 I P
Здесь из приведенного выше результата можно сказать, что в случае соединения треугольником линейный ток в √3 раза превышает фазный ток.
Питание в случае Delta Connection
Мы знаем, что в случае тока линии соединения Delta I L = √3 I P
и V P = V L
, затем POWE в случае подключения по треугольнику дается
‘P’ = √3 × V L × I L × cosφ.
В целом делается вывод о том, что существуют различные параметры, по которым различаются соединения «звезда» и «треугольник». Итак, точки сравнения соединения «звезда» и «треугольник» обсуждаются ниже в таблице.
Сравнение соединения «звезда» и «треугольник»
