Контрольный кабель это. Контрольные кабели: назначение, виды и особенности применения

Что такое контрольный кабель. Каковы основные характеристики и виды контрольных кабелей. Где применяются контрольные кабели. Как правильно выбрать и проложить контрольный кабель.

Что такое контрольный кабель и для чего он используется

Контрольный кабель — это многожильный электрический кабель, основное назначение которого — передача сигналов контроля, управления и измерения. В отличие от силовых кабелей, контрольные кабели не предназначены для передачи большой мощности, а служат для подключения различных устройств автоматики, сигнализации, релейной защиты.

Основные задачи контрольных кабелей:

• Передача сигналов управления и контроля состояния оборудования
• Подключение измерительных приборов и датчиков
• Организация цепей релейной защиты и автоматики
• Соединение элементов систем сигнализации
• Передача данных в системах телемеханики

Контрольные кабели рассчитаны на работу при переменном напряжении до 660 В частотой до 100 Гц или постоянном напряжении до 1000 В. Они обеспечивают надежную передачу сигналов в различных условиях эксплуатации.

Конструкция и основные элементы контрольного кабеля

Типовая конструкция контрольного кабеля включает следующие основные элементы:

• Токопроводящие жилы (медные или алюминиевые)
• Изоляция жил
• Заполнитель
• Внешняя оболочка
• Защитные покровы (при необходимости)

Токопроводящие жилы обычно выполняются из меди, реже из алюминия. Их сечение может составлять от 0,5 до 10 мм². Количество жил в контрольном кабеле варьируется от 4 до 61.

В качестве изоляции чаще всего используется поливинилхлоридный (ПВХ) пластикат или полиэтилен. Внешняя оболочка также изготавливается из ПВХ-пластиката. Для повышения пожаробезопасности применяются негорючие ПВХ-компаунды.

Основные виды и маркировка контрольных кабелей

Существует множество разновидностей контрольных кабелей, различающихся по конструкции и свойствам. Основные виды:

• КВВГ — с медными жилами и ПВХ изоляцией
• АКВВГ — с алюминиевыми жилами
• КВВГнг — не распространяющий горение
• КВВГнг-LS — с низким дымо- и газовыделением
• КВВГЭ — экранированный
• КВБбШв — бронированный стальными лентами

Маркировка контрольных кабелей содержит информацию об их конструкции и свойствах. Например:

• К — контрольный
• В — изоляция из ПВХ
• В — оболочка из ПВХ
• Г — без защитных покровов
• нг — не распространяющий горение
• Э — экранированный

Области применения контрольных кабелей

Контрольные кабели находят широкое применение в различных отраслях промышленности и энергетики:

• Электроэнергетика (электростанции, подстанции)
• Нефтегазовая промышленность
• Металлургия
• Химическая промышленность
• Машиностроение
• Системы автоматизации производства
• Транспортная инфраструктура

Они используются для подключения устройств релейной защиты, автоматики, телемеханики, сигнализации, контрольно-измерительных приборов. Контрольные кабели являются важным элементом систем управления технологическими процессами.

Особенности прокладки и монтажа контрольных кабелей

При прокладке и монтаже контрольных кабелей необходимо учитывать следующие особенности:

• Кабели прокладываются в специальных кабельных каналах, лотках, трубах
• Не допускается совместная прокладка с силовыми кабелями
• Необходимо соблюдать минимальные радиусы изгиба
• Кабели должны быть защищены от механических повреждений
• При прокладке в земле используются бронированные кабели
• Экранированные кабели требуют правильного заземления экранов

Важно правильно выбирать способ прокладки в зависимости от условий эксплуатации и требований к надежности передачи сигналов.

Преимущества и недостатки контрольных кабелей

Основные преимущества контрольных кабелей:

• Надежность передачи сигналов управления и контроля
• Устойчивость к электромагнитным помехам (у экранированных кабелей)
• Возможность передачи большого количества сигналов по одному кабелю
• Длительный срок службы при правильной эксплуатации
• Широкий выбор исполнений для различных условий применения

К недостаткам можно отнести:

• Ограничение по длине передачи сигналов (до нескольких километров)
• Необходимость прокладки отдельных кабельных трасс
• Сложность монтажа многожильных кабелей
• Относительно высокая стоимость специальных исполнений

Как правильно выбрать контрольный кабель

При выборе контрольного кабеля необходимо учитывать следующие факторы:

• Количество жил и их сечение
• Условия эксплуатации (температура, влажность, агрессивные среды)
• Требования по пожарной безопасности
• Необходимость экранирования
• Способ прокладки (в помещении, на открытом воздухе, в земле)
• Механические нагрузки при монтаже и эксплуатации

Правильный выбор типа кабеля обеспечит надежную работу систем контроля и управления в течение длительного срока.

Перспективы развития контрольных кабелей

Основные направления совершенствования контрольных кабелей:

• Повышение пожаробезопасности (применение безгалогенных материалов)
• Улучшение экранирования для защиты от электромагнитных помех
• Разработка гибких кабелей для подвижных соединений
• Создание комбинированных кабелей (контрольные + оптические волокна)
• Увеличение длины передачи сигналов
• Миниатюризация (уменьшение диаметра при сохранении характеристик)

Развитие контрольных кабелей идет в направлении повышения их надежности, безопасности и расширения функциональных возможностей.

Что такое контрольный кабель? — Кабельный завод МПКА



Контрольный кабель – это электрический многожильный кабель, основная задача которого – не питать агрегаты, а передавать достоверные данные о размещении, структуре и режиме функционирования техоснащения (т.е. контролировать его работу). Особенность контрольных кабелей – они обеспечивают недвижимое подключение распределительных электроустройств к электрическим агрегатам и аппаратным комплексам стационарного типа.

Сравнивая провода связи и контрольные, именно последние устойчивы к токовой нагрузке. Их задействуют на тех объектах, где необходимо подключить приборы с номинальным переменным напряжением до 660 В. Кроме того, без такого кабеля не обойтись в условиях постоянного напряжения до 1000 В. Эффективность использования данного подвида проводниковой продукции достигается при температурном показателе: -50…+50 градусов. Причём, прокладка контрольных кабелей возможна не только внутри сооружения, но и извне. Разрешено их монтирование в туннелях (при одном условии – изделие не должно быть подвержено растягиванию и скручиванию). Возможна совместная прокладка силовых и контрольных кабелей. Но должно выполняться условие: минимальный промежуток между кабелями – не менее 0,25 м.







Сфера использования кабелей контрольных КВВГ: охранные пункты, вторичные цепи изменения, автоматика, соединение отдельных участков цепей, для контроля всевозможных промышленных и бытовых электронных устройств, приборов и систем телекоммуникаций, управления, безопасности и передачи данных, для измерения или регулирования технологических процессов. Помимо автоматизации и управления производственными процессами такой кабель используется на железнодорожном транспорте, в пищевой промышленности и строительстве, а также в разного рода электрических сетях. Его можно найти на сборочных и производственных линиях, конвейерах, в компьютерных блоках станков, в стационарных установках и в качестве соединительного кабеля между фиксированным и мобильным оборудованием. От коммутационных проводов эти изделия отличаются тем, что могут выдерживать электрический ток, а от силовых тем, что не предназначены для высоких токовых нагрузок и имеют большее число жил (4-61), но меньшее сечение каждой из них.
Определенные виды применяются в зависимости от условий эксплуатации и поставленных задач:

Экранированные — используются в местах с возможным искажением сигналов от внешних электромагнитных помех.
Бронированные — чаще всего укладываются в грунт, так как они имеют защитную оболочку, предотвращающую механические повреждения.
С негорючей изоляцией — применяются на пожароопасных объектах, свойства изоляции позволяют сопротивляться распространению горения.
С малодымной изоляцией — используются в общественных местах, так как при возгорании не выделяют большого количества газа и дыма, которые опасны для здоровья и жизни людей.

По правилам кабели допускается прокладывать в туннелях, каналах в промышленных и жилых зданиях. Для этого необходимо соблюдать требование – кабель не должен подвергаться растяжению. Если предполагается незначительное усилие растяжения, то вдоль кабеля натягивают стальные ленты, обработанные антикоррозийным средством.
Допускается прокладка контрольного кабеля совместно с силовым кабелем, если они относятся к одному устройству. При этом кабели не должны прилегать друг к другу вплотную, а находиться на расстоянии не менее 25 см. Это расстояние должно соблюдаться по всей длине кабеля.
При выборе определенной марки кабеля необходимо учесть условия его эксплуатации. Также нельзя забывать о качестве изготовления, приобретать кабели следует только у проверенных производителей. При правильном выборе контрольные кабели исправно и долго функционируют.

Чтобы купить кабель контрольный, давайте разбираться разновидностях:

Кабель контрольный КВВГ создан специально для использования в особо сложных условиях (98% влажность). Основное ограничение при монтаже – механическое влияние на изделие.
Кабель контрольный КВВГнг-LS – подвид модели КВВГ, основное преимущество которого – пожаробезопасность.
Кабель КВВГЭнг-LS – экранированный. Устанавливается внутри сооружений и в туннелях.
Кабель КВБбШв – кабель контрольный экранированный для монтажа в пожароопасных районах, метрополитенах, на открытом воздухе, в земле.



Контрольные кабели маркируются с помощью цифр и букв. Маркировка необходима для того, чтобы получить информацию о параметрах определенного кабеля.



Основные правила маркировки:
Буква «К», что означает, что это контрольный кабель.
Далее идет буква, определяющая материал изготовления диэлектрика оболочки жил. Обычно материалом является ПВХ-пластик (буква «В»).
Последующая буква определяет материал изоляции всего кабеля, то есть, его оболочки.
Далее в маркировке буква указывает на наличие или отсутствие вспомогательной защиты. Буква «Г» — означает «голый», «Б» — наличие «брони».
Дополнительными символами маркировки могут быть «НГ» — негорючий, способен противостоять распространению горения, «LS» — пониженное образование дыма, «Э» — информация о том, что кабель оснащен металлическим экраном. Также допускаются и другие буквенные символы маркировки.
Цифровая часть маркировки включает в себя числа, первое из которых обозначает число жил, 2-е – сечение жилы.

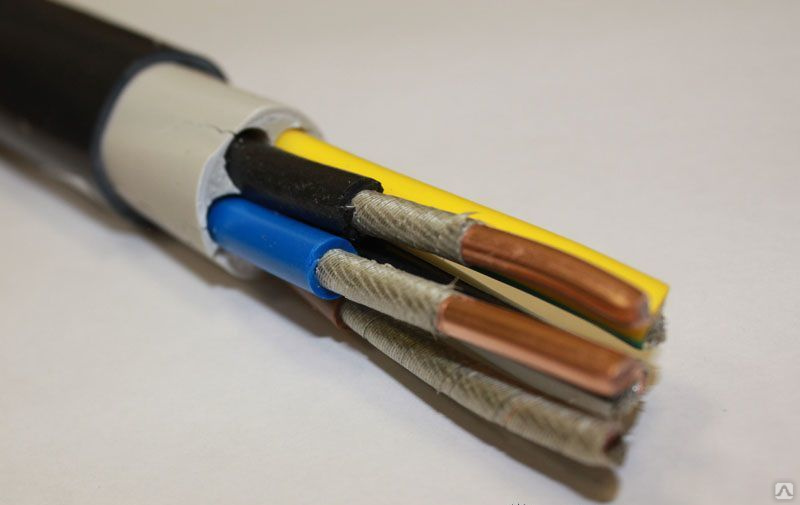

Из чего состоит контрольный кабель? В структуру могут быть включены:

токопроводящая жила;
заполнитель;
бронь;
изоляция;
экран;
оболочка.

Основным элементом кабеля являются токопроводящие жилы, которые изготавливаются из меди. Токопроводящая жила чаще всего выполнена в виде одиночной проволоки, либо образована большим количеством тонких проволок для создания гибких свойств всему кабелю. Одиночные жилы применяются для кабелей, подключаемых для стационарных устройств, где не предполагается изгиб, кручение и динамические нагрузки кабеля.

Для мобильных, передвижных электроустановок токопроводящие жилы изготавливают гибкими, в виде витых проволочек. Жилы, выполненные из нескольких медных проволочек, покрывают оловом с помощью лужения, либо используют без покрытия. Оборудование подстанций высокого напряжения свыше 220 киловольт допускается подключать только медными кабелями и проводниками. Алюминий не обеспечивает достаточной надежности кабеля для высоковольтного оборудования, и запрещен к использованию.

Площадь сечения медных жил имеет свои стандарты и находится в пределах 0,75-10 мм2. Более тонкие жилы применяют в маломощных схемах телеуправления, связи и других схемах, не образующих повышенную мощность сигнала. Для систем точного измерения, которые имеют высокую чувствительность к падению напряжения, используют диаметры жил с большим сечением.

Жилы в обязательном порядке покрыты изоляцией, не допускающей утечек тока и коротких замыканий. Диэлектрический слой должен иметь достаточную электрическую прочность, не допускающую ее пробой при большом эксплуатационном напряжении, и зависит от сечения жилы. Чем толще жила, тем больше слой изоляции. Покрытые изоляцией жилы объединяются в один пучок и скручиваются с определенным количеством витков, допускающих легкий изгиб кабеля.

Хотите знать больше, быть в курсе всех событий, знать о новинках в ассортименте кабельной продукции МПКА,  и получать информацию об уникальности и особенностях той или иной кабельной продукции?

Обязательно подпишитесь на наши страницы в соцсети:
Facebook Instagram



Контрольный кабель — назначение и применение

Контрольный кабель – это электрический многожильный кабель, который применяется в местах с затруднённым доступом. Основная задача этого вида вида кабельной продукции – не питать агрегаты, а передавать достоверные данные о структуре, размещении и режиме функционирования оборудования, т.е. контролировать их работу. Особенность контрольных кабелей – они обеспечивают недвижимое подключение распределительных электроустройств к электрическим агрегатам и аппаратным комплексам стационарного типа. Контрольный кабель предназначен для неподвижного присоединения к электрическим аппаратам, приборам, сборкам зажимов распределительных устройств с номинальным переменным напряжением до 0,66 кВ частотой до 100 Гц или постоянным напряжением до 1 кВ, а также для передачи низковольтных сигналов управления в цепях вторичной коммутации.

Контрольные кабели используются для осуществления контроля за состоянием объектов, управления оборудованием и устройств релейной защиты и автоматики, устройств сигнализации. Основными элементами являются: токопроводящая жила, изоляция по жиле и оболочка. Кроме этого дополнительно может использоваться экран, разделительный слой, броня, термический барьер. Изоляция контрольного кабеля может быть выполнена из поливинилхлоридного пластиката, поливинилхлоридной композиции пониженной пожароопасности. В настоящее время в качестве материала токопроводящих жил используется медь и алюминий. Жилы выполняются однопроволочными (монолитные). Большинство марок контрольного кабеля, купить который можно в специализированном магазине, оборудованы не поддерживающей горение изоляцией.

Также встречаются провода, «внутренность» которых заполнена гидрофобным веществом. В контрольном кабеле кввгэ сверху на обмотке размещается экран толщиной 0,06 или 0,15 мм, изготовленный из медной (или фольгированной) ленты. Контрольный кабель для прокладки в земле оснащён бронёй из двух стальных полос и защитного внешнего покрова. В качестве дополнительной защиты может выступать шланг, изготовленный из поливинилхлоридного пластиката. В качестве экрана для контрольного бронированного экранированного кабеля используется медная фольга или медная лента. Возможны алюминиевые вариации. Буква «Э» в маркировке контрольного кабеля подтверждает наличие экранирования.

Типы кабелей для стационарного монтажа

В зависимости от используемого для токопроводящих жил материала, провода бывают: медными, алюмомедными и алюминиевыми.
По материалу оболочки проводниковую продукцию разделяют на: выполненную из резины, из негорючей резины и ПВХ пластиката.

кввг, кввгнг, кввгнг а ls, кввгнг а lsltx, кввгнг а frls, кввгнг а frlsltx,  кввгэ, кввгэнг, кввгэнг хл,

кввгэнг а ls, кввгэнг а ls хл, кввгэнг а lsltx, кввгэнг а frls, кввгэнг а frlsltx

По характеру защищённости от помех различают экранированные и неэкранированные кабели.
По форме кабели контрольные медные могут быть круглыми.

Исходя из условий, в которых возможна эксплуатация проводниковых изделий, выделяют кабели:

• для монтажа внутри сооружений, а также в каналах и туннелях (растягивание и скручивание не допускаются)
• для установки в туннелях и каналах, внутри сооружений (при исключении возможности механического влияния)
• кабель контрольный бронированный для прокладки в траншеях. Бронёй служат 2 оцинкованные ленты

Различают кабели и по сфере использования. Для телекоммуникационных систем и сигнализации используют следующие версии: КСПВ, КСПЭВГ, КСПВГ, КСВЭВ. Для видеонаблюдения оптимальный вариант – провода ККСП, ККСВГ, КВК, КВК-П, КВК-т, КВК-В.

Виды контрольного кабеля

Чтобы купить кабель контрольный, сперва нужно разбираться в многочисленных разновидностях последнего. Кабель контрольный кввг создан специально для использования в особо сложных условиях (98 % влажность). Основное ограничение при монтаже – механическое влияние на изделие. Кабель контрольный кввгнг – подвид модели кввг, основное преимущество которого – пожаробезопасность. Кабель кввгЭ – экранированный собрат кввг. Устанавливается внутри сооружений и в туннелях. кввгз – кабель контрольный с заполнением. КВБбШв – кабель контрольный экранированный для монтажа в пожароопасных районах, метрополитенах, на открытом воздухе, в земле. АКВБбШв – при отсутствии растягивания возможно использование провода в районах, подверженных влиянию блуждающих токов. Кабели АКВВГз – провод, оснащенный жилой из алюминия, использующийся для электрического оборудования, нуждающегося в уплотнённых проводах при вводе. АКВВГ отличается от кввг алюминиевой жилой. Применяется для монтажа внутри зданий, а также в туннелях. Номинальное переменное напряжение – max 660 В, постоянное – max 1000 В.

Купить контрольный кабель можно в компании Энергорегион:

кввг, кввгнг, кввгнг а ls, кввгнг а lsltx, кввгнг а frls, кввгнг а frlsltx,  кввгэ, кввгэнг, кввгэнг хл,

кввгэнг а ls, кввгэнг а ls хл, кввгэнг а lsltx, кввгэнг а frls, кввгэнг а frlsltx

Контрольные кабели.

Описание, виды и применение

Электрические сети и обслуживающее их оборудование строятся на многоуровневой элементной базе, коммуникационные связки внутри которой обеспечиваются кабелями разного типа. Это электропроводка, которая может выполнять задачи распределения, передачи и магистральной транспортировки тока. Свое особое место в этом сегменте занимают контрольные кабели. Это универсальный канал для транспортировки электрических токов под напряжением от 380 до 1000 В, который преимущественно используют не для обслуживания силовых цепей, а для обеспечения промежуточной коммутации между энергоустановками.

Устройство контрольного кабеля

Изделие формируется несколькими технологичными слоями и сердцевиной, непосредственно участвующей в передаче тока. Простейшую структуру такого кабеля можно представить так:

• Токопроводящие жилы.
• Изоляционная подкладка на поверхности жилы.
• Заполнитель.
• Внешняя защитная оболочка.

Место эксплуатации во многом определяет требования к наружной оболочке провода. Например, кабель контрольный экранированный помимо типовой механической защиты имеет изоляцию, оберегающую сердцевину от электромагнитных и радиоэлектронных помех. Экранирование является одной из самых сложных форм внешней защиты токопроводящего контура, представляя собой металлическое напыление с определенными свойствами для локализации электрической энергии. Также на уровне заполнителя и внешней оболочки могут применяться конструкционные покрытия, оберегающие сердечник кабеля от физических воздействий, влаги, огня, пыли и т. д. Для этого используется широкий перечень разных материалов от поливинилхлорида с тем же металлом до слюдосодержащих лент.

Токопроводящие жилы кабеля

Все же основным функциональным элементом любого кабеля является его жила. В данном случае для изготовления токопроводящего провода используется медь или алюминий (в том числе его омедненная версия). Что касается конструкционного исполнения, то чаще всего это одиночный проводник или несколько тонких скрученных проводков, обеспечивающих возможность безопасного сгиба контрольного кабеля. Жилы одиночного типа применяют в стационарных энергоустановках, где нет потребности в изгибах и скрутках. Конструкция с витыми проволочками, в свою очередь, задействуется в оборудовании и местах эксплуатации, где предусматриваются динамические нагрузки на провод. Например, это могут быть мобильные электроустановки, генераторные блоки или аккумуляторы.

Материал изготовления также обусловливает разницу в подходах к применению проводов. Как уже говорилось, в основном для токопроводящей части применяют медь или алюминий. Изделия из меди чаще задействуют в подстанциях на 220 кВ. В принципе данный материал наиболее приемлем для универсального использования в электроустановках. Алюминий чаще применяют по причине более доступной стоимости там, где не предъявляются высокие требования к надежности и точности работы системы.

Основные классификации контрольного кабеля

Существует несколько параметров, по которым происходит разделение контрольных кабелей. В частности, к основным классификациям можно отнести:

• Материал изготовления основы провода.
• Материал изоляции.
• Форма провода.
• Характеристики сечения.
• Свойства защитного покрова.

К особым модификациям относят бронированные, диэлектрические и водонепроницаемые провода, предназначенные для суровых условий эксплуатации с агрессивными средами.

Классификация по условиям места эксплуатации

Также разделяют кабели и по условиям применения с точки зрения внешнего воздействия механических нагрузок:

• Внутри помещений, в траншеях и каналах без влияния сил, способствующих растяжению. Защиту образует намотка стальных лент с антикоррозионным покрытием. Это типовой контрольный кабель КВВГнг, который используется в местах, не предусматривающих сильных механических воздействий, а также угрозы возгорания.
• В траншеях и грунте без больших внешних усилий на растяжение. Слой брони формируется двойной стальной лентой с дополнительным наружным покровом из поливинилхлоридного пластиката.
• В грунте и каналах при условии воздействия больших усилий на растяжение. Броню образуют стальные прутья проволоки, покрытые цинковым слоем и покровом из ПВХ-пластиката.

Прокладка контрольного кабеля

Уже в процессе прокладки предусматривается специальный металлический бандаж с гофро-трубкой для защиты оболочки кабеля. С обратной стороны проводка замыкается на распределительных клеммах, электротехнических ящиках и коробах. Как правило, электроустановочное оборудование работает при 380 кВ. От силовых устройств медный контрольный кабель прокладывается по защищенным каналам и лотками к основной электрической цепи потребителя. На клеммных коробах и распределительных шкафах выполняется маркировка специальными чернилами с указанием характеристик токопроводящего элемента и внешних слоев оболочки.

Подключение кабеля

Применяются разные способы подключения контура к целевому оборудованию. В зависимости от узла назначения могут использоваться следующие конфигурации:

• Кабель выводится из магистральной линии с разветвлением на два потока.
• Кабель разделяется на правую и левую стороны электротехнической панели для последующего распределения по нескольким контурам.
• Производится свободная выкладка по всей рабочей площади.
• Выполняется точечное подключение через клеммные зажимы.

Важно не забывать, что контрольные кабели – это устройство с многоуровневой структурой, поэтому в ходе его разделки должен применяться специальный электромонтажный инструмент. Обязательно на всех этапах сборки цепи задействуют измерительные приборы наподобие мультиметра для комплексного контроля параметров сети.

Влияние температур и света на кабель

В процессе протекания электрического тока по жилам проводки может возникать перегрев или переохлаждение, что неизбежно будет влиять на работоспособность кабеля и свойства его конструкции. Температурные факторы должны изначально просчитываться и отражаться на наличии соответствующих защитных качеств. Например, в условиях пониженных температур рекомендуется использовать пластичные изоляции контрольных кабелей. Это предотвратит образование трещин и поломки проводника в условиях мороза. К примеру, обычная оболочка из полиэтилена при минусовой температуре утрачивает гибкость и зачастую лопается, утрачивая необходимые эксплуатационные качества.

Что касается воздействия света, то облучение солнцем также вредит контрольному кабелю. В качестве оптимальной защиты при использовании проводки на открытом воздухе подойдут бронированные покрытия с тонким алюминиевым или свинцовым покровом.

Техобслуживание контрольного кабеля

Устранение и предупреждение мелких дефектов и повреждений на кабельной линии является обязательным условием поддержания стабильной работы электрической сети. В регулярном порядке обслуживающий персонал производит осмотр и электротехническую диагностику трассы, своевременно меняя муфты, фиксирующие элементы и защитную оболочку. В соответствии с графиком и технологической картой с определенным промежутками времени производится чистка и переподключение контрольного кабеля.

Гибкие контуры отдельно проверяются в местах поворотов и соединений. Даже при внешне цельной оболочки у таких проводников могут быть повреждены жилы, поэтому требуется анализ внутренней структуры средствами неразрушающего контроля. Временные промежутки между комплексными надзорными мероприятиями могут варьироваться от нескольких месяцев до 2-5 лет.

Заключение

Кабели такого типа получили широкое распространение благодаря своей универсальности с точки зрения возможностей использования в самых разных условиях работы. Это не целевое средство доставки тока на большие расстояния по причине высокой стоимости и технологической сложности монтажа. Однако для ответственных участков электроснабжения контрольные кабели – это оптимальное решение. Растущей популярности такой проводки способствует и ее экологическая безопасность. Даже в агрессивных средах контрольный кабель не выделяет опасных для здоровья веществ и не оказывает вредного воздействия на окружающую среду. В плане поддержания защитных качеств непосредственно токопроводящей жилы, опять же, многое будет зависеть от качества слоев наружной изоляции и основного металлического покрова в месте прокладки.

Контрольные кабели

Контрольный кабель – это многожильный электрический кабель используемый в местах с затрудненным доступом, осуществляющий передачу информации о положениях, состояниях и режиме работы контролируемых приборов и объектов. Чаще всего данный вид кабеля используют для присоединения различных электрических приборов, подключения пускорегулирующей аппаратуры имеющую дистанционное управление, а также релейной защиты и автоматики.

---

КВБбШв

Описание

Кабели контрольные с медными жилами, с пластмассовой изоляцией, в поливинилхлоридной оболочке, предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660В частоты до 100Гц или постоянным напряжением до 1000В. Климатическое исполнение УХЛ категорий размещений размещения 1-5 , для кабелей в тропическом исполнении (Т) категорий размещения 2-5 по ГОСТ 15150. Климатическое исполнение для КВБбШвнг(А) — УХЛ и Т, категории размещения 3,4 по ГОСТ 15150-69.

Характеристика

Подробнее

КВБбШвнг

Описание

Кабель КВБбШнг(А) предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Кабели прокладываются в земле (траншеях) в условиях агрессивной среды и местах, подверженных воздействию блуждающих токов, если кабель не подвергался значительным растягивающим усилиям

Характеристика

Подробнее

КВВБ

Описание

Кабель КВВБ предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Кабели прокладываются в земле (траншеях) в условиях агрессивной среды и местах, подверженных воздействию блуждающих токов, если кабель не подвергался значительным растягивающим усилиям

Характеристика

Подробнее

КВВБГ

Описание

Кабель КВВБГ предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Кабели прокладываются в земле (траншеях) в условиях агрессивной среды и местах, подверженных воздействию блуждающих токов, если кабель не подвергался значительным растягивающим усилиям

Характеристика

Подробнее

КВВГ(А)

Описание

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

Характеристика

Подробнее

КВВГнг(А)

Описание

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Кабели применяются для прокладки на открытом воздухе, в кабельных сооружениях и помещениях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели, в том числе для использования в системах атомных электростанций классов 2, 3 и 4 по классификации ОПББ-88/97 (ПНАЭ Г-01-011-97).

Характеристика

Подробнее

КВВГнг(А)-FRLS

Описание

Кабель КВВГнг(А)-FRLS предназначен для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом

Характеристика

Подробнее

КВВГнг(А)-LS

Описание

Кабель КВВГнг(А) — LS предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Кабель КВВГнг(А) — LS предназначен для эксплуатации в кабельных сооружениях и помещениях, в том числе для объектов использования атомной энергии в системах АС классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97).

Характеристика

Подробнее

КВВГЭ

Описание

Кабель КВВГЭ предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Кабели марки КВВГЭ применяются при необходимости защиты электрических цепей от влияния внешних электрических полей

Характеристика

Подробнее

КВВГЭнг(А)

Описание

Кабель КВВГЭнг(А) предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Кабели марки КВВГЭнг(А) применяются при необходимости защиты электрических цепей от влияния внешних электрических полей

Характеристика

Подробнее

КВВГЭнг(А)-FRLS

Описание

Кабель КВВГнг(А)-FRLS предназначен для передачи и распределения электрической энергии в стационарных установках при переменном напряжении 0,66 кВ частотой до 100 Гц. Кабели изготавливаются для общепромышленного применения и на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом

Характеристика

Подробнее

КВВГЭнг(А)-LS

Описание

Кабель КВВГЭнг(А) — LS предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств, с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Кабель КВВГЭнг(А) — LS предназначен для эксплуатации в кабельных сооружениях и помещениях, в том числе для объектов использования атомной энергии в системах АС классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабели марки КВВГЭнг(А)-LS применяются при необходимости защиты электрических цепей от влияния внешних электрических полей

Характеристика

Подробнее

Контрольный кабель кввг.

Какой бывает контрольный кабель и для чего он используется

ГлавнаяРазноеКонтрольный кабель кввг

Технические характеристики и расшифровка КВВГ-кабелей

Кабель КВВГ относится к группе контрольных кабелей, предназначенных для подключения цепей контроля, управления распределительных и контрольных устройств, мощных контакторов, датчиков и средств автоматизации. Допускается включение в качестве временной меры и при аварийных ситуациях силового оборудования с учетом допустимых токов, ограниченных диаметром жил и допустимой температурой нагрева.

Кабель КВВГ

Характеристики

Кабель КВВГ различных модификаций допускает работу в сетях с напряжением до 600В переменного тока с частотой до 100 Гц и 1000В постоянного тока.

Эксплуатация допускается в диапазоне температур окружающей среды от -50°С до +50°С, но при этом допустимым является нагрев кабеля до температуры +70°С.

Минимально допустимый радиус изгиба при температуре не ниже 0°С нормируется для изделий разных диаметров толщины и составляет не менее 3-х диаметров при наружном диаметре до 10 мм и не менее 4-х – для более толстых кабелей.

Допустимый изгиб

При монтажных работах при температуре окружающего воздуха ниже 15°С не допускается изгибание кабеля с радиусом менее 6-и диаметров.

Толщина изоляции составляет:

• При сечении до 1.5мм2 – 0.6 мм;
• При сечении 4-6мм2 – 0.7 мм.

Электрическое сопротивление изоляции составляет от 6 Мом на километр для самого толстого провода, до 10 Мом на километр – для самого тонкого.

Изделие ВВГ характеризуется большим сроком службы:

• Не менее 15 лет при укладке непосредственно в грунте;
• Не менее 25 лет – в обычных условиях (помещения, тоннели, защитные желоба).

На заметку. Кабель поставляется отрезками строительной длины 150м.

Особенность контрольного кабеля КВВГ состоит в том, что он имеет только однопроволочные жилы, число которых составляет от 4 до 61. Сечение жил начинается с 1 мм2 (у некоторых производителей с 0.75 или даже с 0.5 мм2) и заканчивается 6 мм2. Поскольку жилы большого сечения имеют низкую гибкость, то кабель с количеством более 10 проводников сечением 6мм2 в продаже не имеется.

Перечисленные технические характеристики данного изделия делают его одним из самых широко востребованных при монтаже распределительных шкафов, контрольной и управляющей аппаратуры.

Особенностью данного изделия является оформление повива элементарных проводников. При их количестве более шести проводники размещаются в несколько слоев – повивов. Направление скрутки в каждом повиве меняется на противоположное. Для облегчения прозвонки кабеля в каждом повиве выделяется одна счетная пара с жилами, которые по цвету отличаются от всех остальных. Самая распространенная расцветка изоляции – белая, со счетной парой в виде проводов с изоляцией синего и красного цветов.

Отдельные производители выпускают продукцию, в которой все жилы имеют отдельные цвета в каждом повиве.

Повив кабеля и контрольные пары

Слои проводников могут дополнительно разделяться лентой из полиэтилена или полиамида.

При производстве продукции допускается заполнение свободного внутреннего пространства изоляционным материалом не скрепленным и материалом изоляции.

Обозначения

У кабеля КВВГ расшифровка обозначений проста и аналогична его силовому аналогу – ВВГ:

• К – означает, что кабель контрольный;
• В – ПВХ (поливинилхлоридная) изоляция жил и внешней оболочки;
• Г – голый, то есть без брони;
• Цифры, характеризующие количество и сечение жил в квадратных миллиметрах.

Обратите внимание! Даже в среде профессиональных электриков распространено мнение, что Г обозначает гибкий кабель. Действительно, КВВГ имеет несколько более тонкую изоляцию, чем у силовых кабелей, соответственно, он более мягкий. Это сделано для удобства монтажа в стесненных условиях распределительных устройств. В то же время не допускается его эксплуатация под воздействием изгибающих нагрузок, хотя возможна прокладка в грунте при условии дополнительной защиты в местах выхода на поверхность. Это связано с введением в материал изоляции дополнительных присадок, повышающих стойкость к агрессивным средам.

Кроме основных обозначений, существует несколько дополнительных, показывающих изменения в технических характеристиках или условиях эксплуатации:

• Э – наличие дополнительного экранирующего слоя из алюминиевой фольги с оплеткой медным оголенным проводом. Экранирующая оплетка повышает помехозащищенность кабеля от наводок от проходящих рядом линий;

Экранировка

• Нг – кабель со сниженной пожароопасностью, не распространяющий горение. Кабель данной группы допускает групповую прокладку;
• Ls – кабель с низким дымовыделением. Пригоден для прокладки в жилых помещениях, поскольку при нагреве и горении выделяет низкое количество дыма и вредных веществ.

Также имеет ограниченное распространение кабель с алюминиевыми жилами, который обозначается АКВВГ. Кабель с алюминиевыми жилами имеет меньшую массу, но большее значение сопротивления при одинаковом сечении и значительно меньшую допустимую токовую нагрузку. Также АКВВГ отличается меньшей механической прочностью и требует более строгого соблюдения условий монтажа и крепления.

АКВВГ

Особенности применения

Кабель КВВГ допускает прокладку любым способом с учетом обеспечения его неподвижности и отсутствия провисов. При протяжке на открытом воздухе кабель необходимо монтировать на несущем тросе, прочность которого должна соответствовать весу кабеля. Те же условия в части провисания требуется соблюдать при прокладке на несущих крюках.

Наибольшую надежность и долговечность можно обеспечить при использовании кабельных каналов, желобов или гофрированных труб, которые снижают или устраняют полностью механические нагрузки и влияние окружающей среды.

Обычно фактический срок службы изделия при правильной эксплуатации значительно превышает указанный в спецификации, это можно определить при контрольных осмотрах и измерениях. Измерениям подлежат омическое сопротивление жил кабеля и сопротивление изоляции.

Рассматриваемая кабельная продукция не предназначена для подключения силовых цепей, но допускается кратковременная эксплуатация при соблюдении допустимых значений, приведенных в технических характеристиках.

Важно! Токовые нагрузки должны быть снижены при увеличении количества задействованных жил, поскольку в данной ситуации ухудшаются условия охлаждения проводников.

В отдельных случаях для увеличения токовой нагрузки используют сразу несколько жил в одной цепи. Это допустимо только в аварийных ситуациях на непродолжительное время. При нагреве кабеля свыше допустимой температуры его дальнейшая эксплуатация не допускается. Он подлежит замене.

Видео

Оцените статью:

elquanta.ru

Кабель КВВГ: технические характеристики, расшифровка

Кабель КВВГ относится к группе контрольных кабелей, применяемых в промышленности при подключении различных станков, аппаратов, контрольных приборов и другой автоматизированной техники.

Основное функциональное отличие контрольных кабелей — это сфера применения. Они выполнены по технологии, схожей с той, что применяется для обычных силовых проводов, но при этом имеют более тонкую изоляцию, сопротивление которой «на пробой» значительно ниже, чем у силовых. Контрольные кабели, и КВВГ в частности, предназначены исключительно для передачи управляющего сигнала к различным автоматам и приборам. Можно сказать, что они занимают промежуточное положение меж силовыми кабелями и кабелями связи — телефонными, сетевыми и другими телекоммуникационными.

Обратите внимание: в отличие от телекоммуникационных, контрольные, и кабель КВВГ в том числе, не относятся к слаботочным. КВВГ, в частности, выдерживает напряжение переменного тока в 660, а постоянного — в 1000 В.

Расшифровка названия

Здесь, согласно старой российской традиции, все просто. КВВГ означает «контрольный — винил — винил — голый». Первая буква в индексе указывает на назначение, вторая и третья — материал изоляции проводников и внешней оболочки (в данном случае винил, точнее,  поливинилхлоридный пластикат), четвертая — «Г» — означает «голый», то есть без бронирования — стальной оплетки.

Существует также кабель контрольный марки КВВГЭ, пятая буква в индексе которого означает «Экран». Она говорит о том, что проводники экранированы от воздействия внешних электрических полей специальной прослойкой между индивидуальной изоляцией жил и общей защитной оболочкой.

Встречаются также КВВГнг и КВВГнг-ls — негорючие кабели, предназначенные для особых условий.

Конструкция и отличия от силовых проводов

Конструктивно КВВГ не очень отличается от того же ВВГ. Он имеет от 4 до 61 медных однопроволочных жил, каждая из которых заключена в поливинилхлоридную оболочку. Сверху идет общая изоляция из того же материала, отличающаяся по цвету (как правило, она черная). Заполнение каким-либо материалом, например мелонасыщенной невулканизированной резиной, допускается, но может и отсутствовать. Сечение проводников обычно круглое, как и общее сечение кабеля. В экранированном кабеле присутствует экран из тонкого алюминия, дополненного сеткой из тончайшей медной проволоки, под общей оболочкой. В некоторых кабелях, в частности, КВВГнг-ls, может присутствовать дополнительный разделительный слой из полиэтилена или того же ПВХ.

Отличия с силовыми кабелями у контрольного следующие:

• слой поверхностной изоляции тоньше, что обеспечивает лучшую гибкость;
• все жилки скручены в так называемый повив;
• жилы могут быть любого цвета, но среди них обязательно есть пара — синяя и красная. Это — счетная пара.

Расположение красной жилы в счетной паре указывает направление — в какую сторону считать пары при разделке кабеля и подключении аппаратуры.

У этого типа кабелей есть особенность — в состав оболочки введены вещества, позволяющие выдерживать агрессивную внешнюю среду.

Технические характеристики

Контрольный кабель КВВГ имеет следющие ТТХ:

1. Температурный диапазон работы — от –50 до +50 градусов по Цельсию.
2. Максимально допустимая температура нагрева — до +70, в случае с коротким замыканием — до +160 в течении нескольких секунд.
3. Нормированный максимум рабочего напряжения при переменном токе частотой в 50 Гц — 660 В.
4. Испытательное напряжение при той же частоте — 2500 В.
5. Эксплуатационно допустимая влажность воздуха при температуре в +35 градусов — 98%.
6. Минимальная температура окружающего воздуха при укладке без подогрева — 0 градусов по Цельсию.
7. Сопротивление изоляции — от 6 до 10 МОм на километр, в зависимости от сечения проводников. Чем больше сечение, тем меньше величина сопротивления.
8. Строительная длина — 150 м.
9. Максимальный радиус изгиба — 6 собственных диаметров (для неэкранированного кабеля).
10. Вес контрольного кабеля КВВГ начинается от 73 кг/километр при наружном диаметре в 7.2 мм (4 жилы по 0.75 мм квадратных, минимальное сечение).

Гарантийный срок составляет 2–3 года (в зависимости от производителя). При этом фактический срок значительно выше, но сильно зависит от места и способа прокладки. При прокладке в сухих тоннелях, шахтах, в любых других помещениях в гофрированной трубе или кабель-канале он составляет 25 лет, при прокладке открытым способом в траншеях, сырых подвалах или в других местах с агрессивной внешней средой — 15 лет.

Сфера применения

Данный кабель предназначен для подключения систем контроля, управляющих контуров, релейной защиты и других видов автоматизированного управления и мониторинга различной аппаратуры. При этом требуется обеспечить неподвижность подключения.

Прокладка может осуществляться любым способом — закрытым, открытым, в том числе в агрессивной среде (например, в почве с повышенной кислотностью или соленостью), методом протяжки на открытом воздухе, если не допускать провисов. КВВГ боится растяжения, а также механических повреждений, поэтому в случае прокладки открытым способом должен быть надежно защищен от силового воздействия любого вида.

Видео по теме

profazu.ru

Кабель контрольный КВВГ

КВВГ — кабели с медными токопроводящими жилами с пластмассовой изоляцией в пластмассовой оболочке, с защитными покровами или без них, предназначенные для неподвижного присоединения к электрическим приборам, аппаратам и распределительным устройствам номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В при температуре окружающей среды от -50°С до +50°С.

Медные токопроводящие жилы кабелей КВВГ выполняются однопроволочными. Изолированные жилы должны быть скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки, при наличии последующих повивов.

Кабели КВВГ предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств. Кабели КВВГ прокладываются в помещениях, каналах, туннелях, в условиях агрессивной среды при отсутствии механических воздействий на них.

токопроводящая жила — медная, однопроволочная.изоляция — поливинилхлоридный пластикат.скрутка — изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.оболочка — поливинилхлоридный пластикат.количество жил — 4,5,7,10,14,19,27,37.сечение жил, мм² — 0,75; 1,0; 1,5; 2,5; 4; 6.срок службы — при прокладке в земле (траншеях) и на эстакадах, не менее: 15 лет;при прокладке в помещениях, каналах, туннелях, не менее: 25 лет.

Номенклатура кабеля марки КВВГ:

КВВГ 4х0.75

КВВГ 4х1

КВВГ 4х1.5

КВВГ 4х2.5

КВВГ 4х4

КВВГ 4х6

КВВГ 5х0.75

КВВГ 5х1

КВВГ 5х1.5

КВВГ 5х2.5

КВВГ 7х0.75

КВВГ 7х1

КВВГ 7х1.5

КВВГ 7х2.5

КВВГ 7х4

КВВГ 7х6

КВВГ 10х0.75

КВВГ 10х1

КВВГ 10х1.5

КВВГ 10х2.5

КВВГ 10х4

КВВГ 10х6

75″>КВВГ 14х0.75

КВВГ 14х1

КВВГ 14х1.5

КВВГ 14х2.5

КВВГ 14х4

КВВГ 14х6

КВВГ 19х0.75

КВВГ 19х1

КВВГ 19х1.5

КВВГ 19х2.5

КВВГ 19х4

КВВГ 19х6

КВВГ 27х0.75

КВВГ 27х1

КВВГ 27х1.5

КВВГ 27х2.5

КВВГ 27х4

КВВГ 27х6

КВВГ 37х0.75

КВВГ 37х1

КВВГ 37х1.5

КВВГ 37х2.5

КВВГ 37х4

КВВГ 37х6

Основные конструктивные параметры кабеля — КВВГ:

Число жил и сечение, мм	Диаметр кабеля, мм	Масса кабеля, кг/км
4х1,0	8,0	90,2
5х1,0	9,3	119
7х1,0	10,0	151
10х1,0	12,3	207
14х1,0	13,3	267
19х1,0	14,6	344
27х1,0	17,3	470
37х1,0	19,7	636
4х1,5	9,2	126
5х1,5	10,0	149
7х1,5	10,6	192
10х1,5	13,3	265
14х1,5	14,4	347
19х1,5	15,9	450
27х1,5	19,2	636
37х1,5	21,4	839
4х2,5	10,2	171
5х2,5	11,0	205
7х2,5	11,9	268
10х2,5	14,9	373
14х2,5	16,1	496
19х2,5	17,8	650
27х2,5	21,6	919
37х2,5	24,6	1244
4х4	11,8	249
7х4	14,0	398
10х4	17,6	558
4х6	13,0	333
7х6	15,5	541
10х6	20,0	779

www. kvvg.ru

Контрольные кабели. Назначение контрольного кабеля

Контрольные кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В. частотой до 100 Гц или постоянным напряжением до 1000 В. Контрольные кабели применяются для устройств сигнализации, контроля, управления, релейной защиты и т. п.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Контрольные кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря и могут монтироваться: на открытом воздухе, под навесом, в помещениях, шахтах, подвалах, почве, судовых и корабельных помещениях, где возможно длительное наличие воды или частая конденсация влаги.

Кабель контрольный с алюминиевыми жилами акввг. Кабель контрольный с медными жилами кввг, кввгэ. Назначение.

Контрольные кабели предназначены для присоединения к электрическим приборам, аппаратам в электрических распределительных устройствах переменного тока до 660 В частоты до 100 Гц или постоянного напряжения до 1000.

Основные технические характеристики.

Рабочее напряжение — до 660 В (переменного тока частоты 100 Гц), до 1000 В постоянного тока.

Температура окружающей среды при эксплуатации — от -50°Сдо +50°С.

Относительная влажность воздуха (при температуре до +35° С) -до 98%.

Предельно длительно допустимая рабочая температура жил — +70° С.

Электрическое сопротивление изоляции (пересчитанное на 1 км длины и температуру +20° С) — не менее 6 МОм.

Кабели могут быть проложены без предварительного обогрева при температуре — не ниже -15° С.

Строительная длина для поставки — не менее 150 м, короткомеры не менее 20 м в количестве не более 15%,в том числе длиной от 20 до 50 м в количестве 5%.

Изолированные жилы имеют цифровую или цветовую маркировку. Кабель стоек к монтажным изгибам. Кабель не распространяет горение. Кабель устойчив к воздействию повышенной влажности при температуре +35 °С, солнечного излучения, соляного тумана. Срок службы — 15 лет, при прокладке в помещениях, туннелях, каналах — 25 лет.

Конструкция контрольных кабелей и условия эксплуатации.

Марка кабеля.Условия эксплуатации.Конструкция

КРСГ	Прокладка внутри помещений, в каналах, туннелях, и в местах, не подверженных вибрации, при отсутствии механических воздействий на кабель, в среде, нейтральной по отношению к свинцу
КРСК	Прокладка под водой и в местах, где кабель подвергается значительным растягивающим усилиям
КРСБГ, КПВБГ, КПВБбГ, КРВБГ, КПсВБГ, КРНБГ, КРВВБГ, КПсВБбГ, АКПВБГ, АКПВБбГ, АКРВБГ, АКВВБГ, АКПсВБГ, АКРНБГ, АКРВБбГ, АКРВБбГ, АКВВБбГ, АКПсВБбГ	Прокладка в помещениях, каналах, где кабель не подвергается значительным растягивающим усилиям
КРВГ, КВВГ, КПВГ, КВВГ-П, КРНГ, КПсВГ, КПВГ-П, КПсВГ-П, АКПВГ-П, АКВВГ, АКРВГ, АКРНГ, АКВВГ-П, АКПсВГ-П, АКПВГ, АКПсВГ	Прокладка в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель
КРВГЭ, КВВГЭ, КПсВГЭДКРВГЭ, АКВВГЭ, АКПсВГЭ	Прокладка в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от внешних электрических полей
КВВБн, КПсВБн, КРВБн, КРНБн	Прокладка в шахтах, внутри пожароопасных помещений, где кабель не подвергается значительным растягивающим усилиям
КРВБ, КРНБ, КВВБ, КПВБ, КПсВБ, АКРВБ, АКРНБ, АКВВБ, АКПВБ, АКПсВБ	Прокладка в земле (траншеях) в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, где кабель не подвергается значительным растягивающим усилиям
КПсБбШв, КВБбШв, КПБбШв, АКПсБбШв, АКПБбШв, АКВБбШв	Прокладка в помещениях, каналах, туннелях, в земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, где кабель не подвергается значительным растягивающим усилиям

КВВГ

Кабели могут быть проложены в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель, а также на открытом воздухе. Допускается прокладка в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность.

Жилы: однопроволочный медный проводник.

Изоляция: ПВХ пластикат.

Наружная оболочка: ПВХ пластикат.

КВВГЭ

Кабели могут быть проложены в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полей.

АКВВГ

Кабели могут быть проложены в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель, а также на открытом воздухе. Допускается прокладка в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность.

Жилы: однопроволочный алюминиевый проводник.

Изоляция: ПВХ пластикат.

Общий экран: алюминиевая или медная фольга. Наружная оболочка: ПВХ пластикат.

studfiles.net

Кабель контрольный: виды и использование

На сегодняшний день кабель контрольный только начинает пользоваться популярностью, так как не многие владельцы частных домов знают о нем. Также важно знать о его достоинствах, которые делают его более предпочтительным в определенных отраслях. В данной статье речь пойдет о том, что же это за кабель, какая бывает классификация, марки, а также где он обычно применяется и какими свойствами обладает.

Что это такое

В первую очередь необходимо обратить внимание на то, что данный тип кабеля отличается от обычных электрических силовых. Это связано с его специфическими особенностями. Контрольным кабелем называется многожильный провод. Он служит для передачи сигнала и информации о текущем состоянии, режиме работы и положении различных контролируемых объектов, которые к нему подключены. Обычно к такому многожильному проводу подключаются труднодоступные электрические установки, аппараты или обычные приборы.

Данный вид кабеля принято считать промежуточным между стандартным силовым электрическим проводом и для проведения связи. Зачастую используется для подключения электрических приборов, вторичной коммутации аппаратуры дистанционного управления для регулирования запуска и активации систем. Нормы и стандарты его прокладывания содержатся в Правилах устройства электроустановок (ПУЭ). В ПУЭ содержатся отдельные нормы, которые предусматривают места для прокладки контрольного кабеля, а также способов. ПУЭ позволяет правильно выбрать сечение такого многожильного провода для определенных целей

Классификация

Все контрольные кабеля имеют свою классификацию в зависимости от своей конструкции, от области использования, марки и размеров. Контрольный кабель можно разделить по его основным признакам в зависимости от самой конструкции шнура. Материал, и которого делается производство такого провода. Он может быть медным, алюминиевым или же алюмомедным. Разница между сопротивлением алюминия и меди в 1,65 раз (у алюминия больше).

Материал защитной изоляции между жилами контрольного кабеля. Изоляция между ними может быть выполнена из обычной устойчивой резины, из поливинилхлоридного пластиката, самогасящегося полиэтилена, полиэтилена с пониженным значением плотности, а также из специального вулканизированного полиэтилена. Материал внешней оболочки позволяет разделить контрольный кабель на резиновый, выполненный из огнеупорной негорючей резины, из поливинилхлоридного пластиката.

По форме он может быть округлым или плоским. По внешнему виду защитного покрова. Защитный покров может быть изготовлен из бронированного материала, свинца, стальной гофрированной ленты, а также из алюминиевого покрытия. Отдельно классифицируется контрольный шнур по характеру защищенности от помех – экранированный и не экранированный.

Для классификации и определения большинства характеристик основного контрольного кабеля используется маркировка, которая наносится на внешнюю оплетку. По стандартам ПУЭ они должны иметь отдельно свое наименование, номер, а на бронированных коробах или лотках бирки с указанием нагрузки, на которую рассчитаны провода. Для обозначения применяется буквенно-цифровые обозначения. Например:

• «А» – в проводе находится алюминиевая жила;
• «Б» – внешнее бронирование жил;
• «Бн» – бронирование с негорючим покрытием;
• «Г» – без защитного покрытия;
• «К» – бронирование из оцинкованного металла;
• «О» – отдельная оболочка для каждой жилы.

Видео “Силовые и контрольные провода”

Область применения

По нормативным актам ПУЭ контрольные кабеля могут быть проложены в эксплуатируемых жилых и промышленных зданиях, по различным каналам, в туннелях. Для этого должно соблюдаться обязательное условие – многожильный провод не должен подвергаться воздействию растягивающих сил. Если на него оказывается незначительная нагрузка, тогда для защиты по его длине протягивается две стальные ленты, которые обрабатывают специальным антикоррозийным покрытием. Также шнур может быть помещен между оцинкованных лент или одной профилированной.

В каналах и туннелях он прокладывается в том случае, если на него нет механического воздействия. При помещении контрольного кабеля в землю его защита обеспечивается бронированием двумя стальными лентами с защитным покровом с внешней стороны (поливинилхлоридный пластикат).

Нормы ПУЭ также предусматривают совместное прокладывание силовых и контрольных кабелей, если они имеют отношение к одной и той же технической установке. В таком случае между ними должно быть определенное расстояние, а также использоваться защита от помех (экранированная оплетка). Расстояние позволит исключить взаимное влияние друг на друга по всей длине.

Минимальное расстояние между силовым и контрольным проводом на 400 вольт должно составлять не менее 0,25 м. Такое расстояние должно выдерживаться по всей длине линии.При параллельном расположении контрольных шнуров расстояние между ними не нормируется. В зависимости от места монтажа, может применяться более гибкий шнур с соответствующей длиной. В зависимости от гибкости марки нужно рассчитывать длину провода. Длина должна быть рассчитана с учетом подключений.

Какими характеристиками обладает

Какими характеристиками обладает конкретный вид контрольного провода, определяет его марка. Марка наносится на внешней оболочке жил. Обычно есть 2 вида шнура, которые рассчитаны на сеть с напряжением до 660 вольт и до 1000 вольт.

Сечение силовых жил также может бить разной, находясь в диапазоне от 0,5 мм2 и до 10 мм2. Между сечением и номинальным напряжением существует связь. Чем больше значение нагрузки, тем большее сечение необходимо подбирать. В зависимости от толщины оплетки будет снижаться гибкость.

Подходящие марки нужно подбирать по специальным таблицам с учетом норм ПУЭ.  Один из самых распространенных марок – КВВГ 5х1. 5х1 означает, что в его основе лежит пять медных жил, а каждая имеет круглое сечение 1 мм2. Благодаря небольшому количеству жил в основе провода (а их может быть до 61 штуки), он является весьма гибким. Гибкий КВВГ 5х1 имеет устойчивую поливинилхлоридную изоляцию и оболочку по всей длине.

У гибкого КВВГ 5х1 неподвижное соединение, с минимальным расстоянием между жилами. Он является достаточно гибким контрольным кабелем, рассчитан на нагрузку до 600 вольт и частоту до 100 герц. Гибкий контрольный повод КВВГ 5х1 имеет такую защитную конструкцию, что способен стабильно работать при внешней температуре от 50 градусов мороза до 50 градусов тепла. На сегодняшний день существует множество типов контрольного кабеля с различными характеристиками, но КВВГ 5х1 является оптимальным выбором в большинстве ситуаций. Также он доступен, поскольку достаточно распространен в странах СНГ.

Толщина изоляции между жилами КВВГ 5х1 составляет 0,6 мм. Средняя масса – 120 км/кг. Контрольный кабель КВВГ 5х1 можно использовать для наружного прокладывания, в закрытых помещениях и конструкциях, жилых и нежилых зданиях. Прокладывается легко, так как обладает хорошей гибкостью. Для дополнительной защиты по стандартам ПУЭ монтаж провода может проходить с использованием специальных защитных конструкций на все расстояние (в металлических трубах, рукавах).

КВВГ 5х1 должен быть подключен к электрическим аппаратам или приборам и к распределительным устройствам (щиток). Прокладывание должно соответствовать нормам ГОСТ и ПУЭ. Срок службы гибкого контрольного кабеля КВВГ 5х1 может составлять до 30 лет при правильном монтаже и эксплуатации. Также используется провод немецкой марки NYM, марка ВВГ, изолированный провод марки СИП. Особо гибкая оплетка относится к марке КОГ. Повышенная прочность у марок (N)HXH.

Видео “Производство кабельно-проводниковой продукции”

Из видео вы узнаете, какие особенности имеет данный процесс и что с ним связано. Посмотрев видео, вы сможете выбрать качественный кабель с большей уверенностью.

otoke.ru

Контрольный кабель КВВГ, провод — технические характеристики, конструкция жил, применение

Краткая характеристика

Контрольный кабель КВВГ предназначен для неподвижного присоединения к электрическим приборам, аппаратам, а также сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В с частотой до 100 Гц или постоянным напряжением до 1000 В. Кабели КВВГ используют для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии угрозы механических повреждений.

Конструкция

Кабель КВВГ выпускается как одножильным, так и многожильным — от 2 до 37 жил. Токопроводящие жилы кабелей КВВГ выполняются однопроволочными. Изолированные жилы должны быть скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки, при наличии последующих повивов. В каждом повиве провода КВВГ имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.Токопроводящие жилы круглой формы класса 1 (ГОСТ 22483) изготавливают из меди. (по ГОСТ 22483). Изоляция жил и оболочка изделия выполняются из ПВХ-пластиката.

Технические и эксплуатационные характеристики

Контрольный кабель КВВГ предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 98% (при температуре до 35° С).

В рабочем режиме предельная длительно допустимая температура нагрева жил составляет + 70° С, в аварийном режиме или в режиме перегрузки — + 80° С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил (до 4 сек) — + 160° С.

Кабели КВВГ в течение 5 мин. выдерживают испытание переменным напряжением 2500 В.

Электрическое сопротивление изоляции жил при температуре 20 °С при сечении 0,72- 1,5 мм2 составляет 10 МОм/км, при сечении 2,5-4 мм2 — 9 МОм/км, при сечении 6 мм2 — 6 МОм/км. Номинальная толщина изоляции для жил сечением 0.75 — 2.5 мм2 — 0,6 мм, сечением 4 — 6 мм2 — 0,7 мм, сечением 10 мм2 — 0,9 мм.

Прокладка и монтаж провода КВВГ без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке кабелей диаметром до 10 мм — 3 Dн, диаметром от 10 до 25 мм — 4 Dн, диаметром от 25 мм — 6 Dн (Dн — наружный диаметр кабеля).

Гарантийный срок эксплуатации кабеля КВВГ — 3 года, срок службы при прокладке на открытом воздухе и в траншеях не менее 15 лет, при прокладке в помещениях, туннелях, каналах — не менее 25 лет. Строительная длина кабелей не менее 150 м.

При одиночной прокладке кабели КВВГ не распространяют горение.

Сфера применения

Контрольные кабели КВВГ применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, но при отсутствии механических воздействий. При обеспечении защиты в местах выхода на поверхность кабели КВВГ можно прокладывать в земле (траншеях).

Все статьи

www.erc.ru

Кабель контрольный КВВГ — Электросистемы

Как купить КВВГ?

Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.

Если Вы хотите приобрести контрольный кабель в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

Применение контрольного кабеля

Кабели КВВГ предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств.

КВВГ является одним из видов контрольного кабеля. Токопроводящая жила проводника представлена однопроволочной медной основой, позволяющей работать в условиях переменного напряжения до 600 Вольт и частотой до 100 герц. При постоянном напряжении провод выдерживает ток до 1000 вольт, что является очень хорошим показателем для проводника подобного класса.

Надежная изоляция из поливинилхлоридного (ПВХ) пластиката дает возможность использовать кабель для неподвижного соприкосновения к электрическим приборам, аппаратуре и при сборке зажимов электрораспределителей.

Что касается температурной устойчивости кабеля, то проводник может применяться при стабильной температуре окружающей среды, в границах -500 С…+500 С. При этом, температура нагревания жил при эксплуатации может достигать 70 градусов выше ноля, что не влияет на работу и безопасность проводника.

При скрутке проводника КВВГ используется кабельная пряжь или бумажный корд. Данные материалы придают проводу округлую форму. При этом, в каждом повиве жилы имеют разную расцветку, что позволяет отличить их от остальных жил, что находятся в повиве.

Согласно своим техническим характеристикам, проводник может использоваться в помещениях, туннелях, при агрессивной среде и отсутствии механических влияний на кабель. Единственным условием, которое должно соблюдаться при прокладывании кабеля под землей, обеспечение защиты в местах выхода проводника на поверхность. Также, кабель может быть проложен на поверхности, но в таком случае срок общего времени эксплуатации заметно сокращается.

Модификации кабеля КВВГ

Помимо предельных температур для работы указанных выше, может работать при режиме перегрузки с температурой + 800 С (при условии, что длительность нагрева не больше 8-ми часов за сутки и тысячи часов за весь эксплуатационный срок). При замыкании до 4 секунд, температура — максимум нагревания жил +1600 С.

КВВГ также могут полностью выдерживать испытание напряжением переменным, составляющим 2500В в течение 5 минут. Данный вид имеет ПВХ-изоляцию и такую же оболочку, а также не распространяет горение.

Отметим, что существует большой ряд разновидностей кабелей КВВГ. В его обозначении всегда показываются отличительные свойства каждой определенной модификации.

К примеру:

• плоский имеет обозначение – КВВГ-П
• бронированный вид – КВВБ
• экранированный – КВВГэ и т.п.

КВВГ (модификация «нг») как и АКВВГ также может применяться для осуществления прокладки в сооружениях для реализации безопасности (пожарной) цепей кабеля при прокладке его в пучках.

КВВГэ используют для осуществления прокладки в зонах, где наблюдается воздействие электрических полей. КВВБ применяется в тоннелях, помещениях и каналах, находящихся под воздействием блуждающих видов тока с растяжением (незначительным) кабеля. КВВБГ – если не существует растягивающих нагрузок.

Для жил сечением, номинальная толщина изоляции:

• 1-2,5 мм2 — 0,6 мм;
• 4-6 мм2 — 0,7 мм.

Срок службы при прокладке в траншеях, земле или эстакадах не менее 15 лет. А при эксплуатации в помещениях, туннелях, каналах — 25 лет.

es-dv.ru

---

• Проволока для вязки арматуры
• Столярная струбцина
• Как установить душевую кабину своими руками
• Зона барбекю на даче проекты фото
• Узип для частного дома
• Голландка печь фото
• Лестница на 2 этаж
• Питание видеонаблюдение
• Расшифровка скуд
• Печь голландка фото
• Перекидной рубильник для генератора

Кабель контрольный: виды и использование

На сегодняшний день кабель контрольный только начинает пользоваться популярностью, так как не многие владельцы частных домов знают о нем. Также важно знать о его достоинствах, которые делают его более предпочтительным в определенных отраслях. В данной статье речь пойдет о том, что же это за кабель, какая бывает классификация, марки, а также где он обычно применяется и какими свойствами обладает.

Содержание

• 1 Что это такое
• 2 Классификация
• 3 Видео “Силовые и контрольные провода”
• 4 Область применения
• 5 Какими характеристиками обладает
• 6 Видео “Производство кабельно-проводниковой продукции”

Что это такое

В первую очередь необходимо обратить внимание на то, что данный тип кабеля отличается от обычных электрических силовых. Это связано с его специфическими особенностями. Контрольным кабелем называется многожильный провод. Он служит для передачи сигнала и информации о текущем состоянии, режиме работы и положении различных контролируемых объектов, которые к нему подключены. Обычно к такому многожильному проводу подключаются труднодоступные электрические установки, аппараты или обычные приборы.

Данный вид кабеля принято считать промежуточным между стандартным силовым электрическим проводом и для проведения связи. Зачастую используется для подключения электрических приборов, вторичной коммутации аппаратуры дистанционного управления для регулирования запуска и активации систем.  Нормы и стандарты его прокладывания содержатся в Правилах устройства электроустановок (ПУЭ). В ПУЭ содержатся отдельные нормы, которые предусматривают места для прокладки контрольного кабеля, а также способов. ПУЭ позволяет правильно выбрать сечение такого многожильного провода для определенных целей

Классификация

Все контрольные кабеля имеют свою классификацию в зависимости от своей конструкции, от области использования, марки и размеров. Контрольный кабель можно разделить по его основным признакам в зависимости от самой конструкции шнура. Материал, и которого делается производство такого провода. Он может быть медным, алюминиевым или же алюмомедным. Разница между сопротивлением алюминия и меди в 1,65 раз (у алюминия больше).

Материал защитной изоляции между жилами контрольного кабеля. Изоляция между ними может быть выполнена из обычной устойчивой резины, из поливинилхлоридного пластиката, самогасящегося полиэтилена, полиэтилена с пониженным значением плотности, а также из специального вулканизированного полиэтилена.  Материал внешней оболочки позволяет разделить контрольный кабель на резиновый, выполненный из огнеупорной негорючей резины, из поливинилхлоридного пластиката.

По форме он может быть округлым или плоским. По внешнему виду защитного покрова. Защитный покров может быть изготовлен из бронированного материала, свинца, стальной гофрированной ленты, а также из алюминиевого покрытия. Отдельно классифицируется контрольный шнур по характеру защищенности от помех – экранированный и не экранированный.

Для классификации и определения большинства характеристик основного контрольного кабеля используется маркировка, которая наносится на внешнюю оплетку. По стандартам ПУЭ они должны иметь отдельно свое наименование, номер, а на бронированных коробах или лотках бирки с указанием нагрузки, на которую рассчитаны провода.
Для обозначения применяется буквенно-цифровые обозначения. Например:

• «А» – в проводе находится алюминиевая жила;
• «Б» – внешнее бронирование жил;
• «Бн» – бронирование с негорючим покрытием;
• «Г» – без защитного покрытия;
• «К» – бронирование из оцинкованного металла;
• «О» – отдельная оболочка для каждой жилы.

Видео “Силовые и контрольные провода”

Область применения

По нормативным актам ПУЭ контрольные кабеля могут быть проложены в эксплуатируемых жилых и промышленных зданиях, по различным каналам, в туннелях. Для этого должно соблюдаться обязательное условие – многожильный провод не должен подвергаться воздействию растягивающих сил. Если на него оказывается незначительная нагрузка, тогда для защиты по его длине протягивается две стальные ленты, которые обрабатывают специальным антикоррозийным покрытием. Также шнур может быть помещен между оцинкованных лент или одной профилированной.

В каналах и туннелях он прокладывается в том случае, если на него нет механического воздействия.  При помещении контрольного кабеля в землю его защита обеспечивается бронированием двумя стальными лентами с защитным покровом с внешней стороны (поливинилхлоридный пластикат).

Нормы ПУЭ также предусматривают совместное прокладывание силовых и контрольных кабелей, если они имеют отношение к одной и той же технической установке. В таком случае между ними должно быть определенное расстояние, а также использоваться защита от помех (экранированная оплетка). Расстояние позволит исключить взаимное влияние друг на друга по всей длине.

Минимальное расстояние между силовым и контрольным проводом на 400 вольт должно составлять не менее 0,25 м. Такое расстояние должно выдерживаться по всей длине линии.
При параллельном расположении контрольных шнуров расстояние между ними не нормируется. В зависимости от места монтажа, может применяться более гибкий шнур с соответствующей длиной. В зависимости от гибкости марки нужно рассчитывать длину провода. Длина должна быть рассчитана с учетом подключений.

Какими характеристиками обладает

Какими характеристиками обладает конкретный вид контрольного провода, определяет его марка. Марка наносится на внешней оболочке жил. Обычно есть 2 вида шнура, которые рассчитаны на сеть с напряжением до 660 вольт и до 1000 вольт.

Сечение силовых жил также может бить разной, находясь в диапазоне от 0,5 мм² и до 10 мм². Между сечением и номинальным напряжением существует связь. Чем больше значение нагрузки, тем большее сечение необходимо подбирать. В зависимости от толщины оплетки будет снижаться гибкость.

Подходящие марки нужно подбирать по специальным таблицам с учетом норм ПУЭ. Один из самых распространенных марок – КВВГ 5х1. 5х1 означает, что в его основе лежит пять медных жил, а каждая имеет круглое сечение 1 мм². Благодаря небольшому количеству жил в основе провода (а их может быть до 61 штуки), он является весьма гибким. Гибкий КВВГ 5х1 имеет устойчивую поливинилхлоридную изоляцию и оболочку по всей длине.

У гибкого КВВГ 5х1 неподвижное соединение, с минимальным расстоянием между жилами. Он является достаточно гибким контрольным кабелем, рассчитан на нагрузку до 600 вольт и частоту до 100 герц. Гибкий контрольный повод КВВГ 5х1 имеет такую защитную конструкцию, что способен стабильно работать при внешней температуре от 50 градусов мороза до 50 градусов тепла. На сегодняшний день существует множество типов контрольного кабеля с различными характеристиками, но КВВГ 5х1 является оптимальным выбором в большинстве ситуаций. Также он доступен, поскольку достаточно распространен в странах СНГ.

Толщина изоляции между жилами КВВГ 5х1 составляет 0,6 мм. Средняя масса – 120 км/кг. Контрольный кабель КВВГ 5х1 можно использовать для наружного прокладывания, в закрытых помещениях и конструкциях, жилых и нежилых зданиях. Прокладывается легко, так как обладает хорошей гибкостью. Для дополнительной защиты по стандартам ПУЭ монтаж провода может проходить с использованием специальных защитных конструкций на все расстояние (в металлических трубах, рукавах).

КВВГ 5х1 должен быть подключен к электрическим аппаратам или приборам и к распределительным устройствам (щиток). Прокладывание должно соответствовать нормам ГОСТ и ПУЭ. Срок службы гибкого контрольного кабеля КВВГ 5х1 может составлять до 30 лет при правильном монтаже и эксплуатации. Также используется провод немецкой марки NYM, марка ВВГ, изолированный провод марки СИП. Особо гибкая оплетка относится к марке КОГ. Повышенная прочность у марок (N)HXH.

Видео “Производство кабельно-проводниковой продукции”

Из видео вы узнаете, какие особенности имеет данный процесс и что с ним связано. Посмотрев видео, вы сможете выбрать качественный кабель с большей уверенностью.

Кабель питания

и кабель управления: в чем разница?

Питание и управление являются одними из наиболее распространенных функций электрических кабелей. В этом блоге мы узнаем о различиях между ними и назовем наиболее распространенные типы кабелей питания и кабелей управления.

Что такое силовой кабель?

Кабель питания — это тип кабеля, который используется для передачи энергии от источника к оборудованию. Силовые кабели используются для воздушной и подземной передачи энергии, а также в промышленных условиях. Это многожильные кабели с алюминиевыми или медными жилами.

Типы силовых кабелей

В зависимости от системы передачи силовые кабели могут быть переменного или постоянного тока. Кабели переменного тока используются в домашних системах с частотой 50 Гц, а кабели постоянного тока используются в системах передачи постоянного тока.

Стандартные силовые кабели включают:

• Кабели сервисного ввода (алюминий и медь)
• Питающие кабели из алюминия для мобильных домов
• RHH/RHW-2/USE-2 (алюминий и медь)
• XHHW-2 (алюминий и медь)
• THHN/THWN-2 (алюминий и медь)
• Алюминиевые кабели URD для прокладки в грунте
• Алюминиевые сервисные ответвительные кабели
• Кабели МВ-105
• Провод УФ-Б
• НМ-Б Ромекс
• Силовые кабели среднего напряжения

В промышленных условиях популярными типами силовых кабелей являются тип W, тип G, тип G-GC и другие.

Что такое кабель управления?

Кабели контрольные предназначены в управлении автоматикой для подачи сигналов, управляющих оборудованием, а также для измерения и регулирования. Из-за характера среды, в которой они используются, эти кабели должны быть гибкими или гибкими.

Кабели контрольные применяются в системах автоматизации, на транспорте, в строительстве, горном деле, промышленности. Это многожильные кабели. Для них чаще используется медный проводник из-за его превосходной проводимости.

Контроль, контрольно-измерительные приборы и сигнал

Термины контроль, контрольно-измерительные приборы и сигнал относятся к кабелям, которые не используются для передачи энергии. Однако между этими терминами есть тонкая разница.

Сигнальный кабель включает коаксиальные кабели, кабели с витой парой и оптоволоконные кабели. Провод управления подобен сигнальным кабелям, так как оба несут сигналы. Однако сигнальные кабели передают данные. Поэтому они нуждаются в экранировании для предотвращения электромагнитных помех. Обычный контрольный кабель не всегда имеет экранирование.

Другим термином, обычно относящимся к кабелю управления, является измерительный кабель. Кабели, подпадающие под это определение, также нуждаются в защите от перекрестных помех и электромагнитных помех. Иногда термины «управление» и «приборы» могут использоваться как синонимы для обозначения одного и того же кабеля. Контрольно-измерительные приборы и управление являются связанными функциями.

Типы кабелей управления

В соответствии с первичной классификацией стандартов VDE существует три типа кабелей управления: CY, YY и SY. YY — обычный неэкранированный кабель.

CY — гибкий кабель с защитой от электромагнитных помех. Он либо индивидуально экранирован, либо имеет общий экран. Кабели SY имеют оплетку из стальной проволоки для приложений управления, требующих дополнительной механической защиты.

Стандартные кабели управления, представленные на рынке, представляют собой кабели управления SEOW, кабели управления спринклерами, кабели управления лотками, морские кабели управления и другие.

Различия между силовыми кабелями и кабелями управления

Как силовые кабели, так и кабели управления используются в промышленных, жилых и коммерческих целях. Помимо общего назначения силовые и контрольные кабели имеют множество отличий.

• Во-первых, они различаются по напряжению. Силовые кабели обычно имеют более высокое напряжение, чем контрольные провода, на 0,6/1 кВ и выше. Кабели управления работают при напряжении 300/450/600/750В.
• Поскольку силовые кабели используются в активной среде и передают большое количество энергии, они требуют превосходной оболочки. В сетевом шнуре оболочка прочная и прочная, устойчивая к различным внешним факторам, включая коррозию и температуру. Провода управления не требуют такой же оболочки и часто имеют обычную изоляцию из ПВХ.
• При использовании в той же среде, например, в промышленности, для силового кабеля требуется более толстая изоляция и оболочка, чем для кабеля управления.
Кабели управления
• обычно имеют сложную цветовую маркировку, тогда как силовые кабели часто черно-белые.

Кабель управления питанием: между двумя функциями

Хотя различие между функциями питания и управления достаточно ясно, некоторые кабели нельзя отнести ни к одной из этих категорий. Причина этого в том, что они выполняют обе функции. К ним относятся кабели освещения аэропортов, сварочные кабели, различные типы морских и корабельных проводов, переносные шнуры питания и другие.

Назад к блогу

Последние сообщения

• Чем отличаются твинаксиальные и коаксиальные кабели?
Коаксиальный кабель
• RG58 или RG59: какой выбрать?
• Является ли оптоволокно более быстрым, чем Ethernet при передаче данных?
Коаксиальный кабель
• RG6 и RG6U: есть ли отличия?
• Можно ли использовать коаксиальный кабель для провода динамика?

Категории

• Кабель аэропорта
• Кабель MC с алюминиевой жилой
• Алюминиевый электрический кабель
• кабельные барабаны
• Медная строительная проволока
• Криптовалюта
• кабели центра обработки данных
• ДЛО
• Волоконно-оптический кабель
• Сетевые кабели и кабели для центров обработки данных
• Новости
• Портативный кабель питания
• Информация о продукте
• Безопасность
• Солнечная энергия
• СОВ
• THHN
• XHHW

Используйте стрелки влево/вправо для навигации по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Что такое кабели управления? Каковы его приложения

Дом / Блог / Что такое контрольные кабели? Каковы его применения

Кабель управления является наиболее распространенным компонентом, с которым вы столкнетесь при настройке электрической, электронной или автоматизированной системы на вашем предприятии. Основная часть системы, кабели управления, должны выбираться только после глубокого анализа и тщательных размышлений.

Ведущий представитель семейства контрольных кабелей, кабель управления идеально подходит для передачи данных и напряжения. В этой статье мы рассмотрим характеристики, области применения и спецификации контрольных кабелей.

Norden Communication обслуживает клиентов электрическими и электронными продуктами и компонентами, которые жизненно важны для различных систем. Мы были универсальным решением для всех типов кабелей, систем ИБП, аудиосистем и многого другого. Наши услуги не ограничиваются каким-либо конкретным регионом или оговоренной отраслью. Мы оказываем поддержку клиентам из сферы недвижимости, связи, автоматизации, промышленности и коммунальных услуг.

Мы широко представлены по всему миру, с филиалами в развивающихся и развитых странах. Наша тщательная и целеустремленная поддержка была основной причиной, по которой клиенты возвращались к нам за поддержкой продуктов и услуг.

Давайте подробно рассмотрим кабели управления, применение кабелей управления и так далее.

Что такое кабель управления?

Кабели управления являются спасательным кругом автоматизированных систем, контрольно-измерительных приборов и приложений аналогичного характера. Кабели управления, сертифицированные UL, обычно имеют оболочку из поливинилхлорида (ПВХ) или полиуретана (ПУ). Кабели должны быть достаточно гибкими, чтобы их можно было легко проложить и проложить в любом месте.

Кабели управления защищены экраном из фольги, оплеткой или их комбинацией. Требования к автоматизированным системам потребуют гибких кабелей управления, которые подходят для различных сценариев строительства и установки. Гибкость кабеля также обеспечит безотказную работу системы.

Каково применение кабелей управления?

Кабели управления используются в различных областях автоматизации и контрольно-измерительных приборов. Вы должны проверить кабели управления и выбрать кабель управления с технически превосходными характеристиками, чтобы получить безошибочную работу во всем.

Области применения, в которых могут использоваться кабели управления, включают:

•  Кабели управления идеально подходят для использования в секторе распределения электроэнергии благодаря гибкости и производительности, которые обеспечивают
• Электрические системы с несколькими функциями
• Системы, обеспечивающие мониторинг, контроль, регулирование и измерение технических устройств и компонентов
• Автоматизированные системы
• Системы, установленные с несколькими входами и выходами

Norden поставляет кабели управления для различных электрических, электронных, цифровых и технических секторов в течение многих лет. Мы обслуживаем малые, средние и крупные предприятия, отрасли и коммерческие предприятия. Мы также предлагаем специально разработанные и изготовленные по индивидуальному заказу кабели управления.

В каких областях используются кабели управления?

Экранированные кабели с оплеткой, фольгой, плоские и тканые контрольные кабели используются в зависимости от области применения. Наш широкий спектр контрольных кабелей помогает удовлетворить критерии клиента. Таким образом, мы можем предложить широкий ассортимент кабелей, охватывающих клиентов из множества областей.

Области, где кабели управления идеально подходят, включают:

• Производственные центры
• Сборочные линии
• Автоматизированные системы
• Робототехника
• Сфера распределения электроэнергии

Каковы технические характеристики кабелей управления?

Технические характеристики кабелей управления в основном зависят от области использования и области применения. Общие технические характеристики кабелей управления:

• Калибр – от размеров от 28 AWG до 2 AWG
• Характеристики напряжения – от 300 В до 600 В
• Температурные пределы – Выдерживает до 900 C

Вы можете сообщить о своих целях и технических характеристиках кабелей управления. Наши специалисты могут предложить вам лучшие контрольные кабели. Кабель управления, изготовленный по индивидуальному заказу, будет доставлен в назначенное время.

Спецификации могут быть выбраны в соответствии с промышленными и коммерческими потребностями заказчика. Наша техническая команда предоставит оптимальную поддержку в определении подходящих спецификаций на основе ваших входных данных. С самого начала мы обещаем, что продукты выдающегося качества, превосходные по производительности и функциональности.

Каковы преимущества кабелей управления?

Кабели управления Norden изготавливаются в соответствии со строгими процессами обеспечения и контроля качества. Предназначенные для предоставления услуг в течение заранее определенного периода времени, кабели управления будут работать безупречно в течение всего срока службы.

К преимуществам кабелей управления относятся:

• Легкий вес
• Гибкость для любой конструкции
• Механическая эффективность
• Подходит для различных секторов
• Защита от помех
• Увеличенный срок службы
• Износостойкость
• Некоррозионный материал

Norden Communication предлагает индивидуальные кабели для контроля качества

Norden Communication является одной из ведущих компаний, предлагающих отличный контроль качества кабелей за последние пару десятилетий. Мы присутствуем по всему миру, предлагая компоненты, кабели и системы исключительного качества.

Предлагаем контрольные кабели для нужд КИПиА. Ассортимент контрольных кабелей от Norden включает GSWB с ПВХ изоляцией, мультимедийные многожильные контрольные кабели и TCWB с ПВХ изоляцией.

Свяжитесь с нами для закупки кабелей управления различной толщины и технических характеристик. Мы изготовим кабели в соответствии с вашими требованиями и доставим их к вам. Для дальнейших вопросов, свяжитесь с нами сейчас.

типов кабелей управления и связи

Кабели управления

Кабели управления используются для подключения измерительных трансформаторов, катушек автоматических выключателей и контакторов, переключателей управления, счетчиков, устройств защиты и другого контрольно-измерительного оборудования.

Кабели управления имеют жилы из меди , изоляцию и наружную оболочку из ПВХ , и они могут иметь до 150 жил .

Каждая жила обозначена своим цветом или номером на изоляции.

Во избежание электромагнитных помех , вызванных силовыми кабелями, проложенными рядом с кабелями управления , они могут быть экранированы .

Рисунок 1 – Кабели управления

• Читайте также: Выбор системы электропроводки и типов кабелей, используемых во внутренней электропроводке

Кабели связи

Кабели связи используются для передачи данных, голоса и изображений, как Системы видеонаблюдения .

Первый тип кабелей, использовавшихся для этих функций, был коаксиальные кабели .

Коаксиальные кабели имеют внутренний проводник, окруженный трубчатым изолирующим слоем, окруженным трубчатым проводящим экраном, как показано на рис. 2 .

Рисунок 2. Коаксиальный кабель. Рисунок 3. Конструкция коаксиального кабеля.

Современная техника требует применения кабелей с медными жилами, организованными в витых пар , с изоляцией и наружной оболочкой из полиуретан .

Распространенные типы:

• UTP (неэкранированные витые пары) – наиболее часто используемые.
• STP (экранированные витые пары).
• FTP (фольгированные витые пары).

Этот тип кабелей обычно изготавливается с витыми парами, каждая жила имеет общий диаметр 0,5 мм (обозначение кабеля : UTP/STP/FTP N x 2 x 0,5 , “ N ” количество пар), и они используются, когда длина меньше, чем 100 м .

Кабели связи этого типа классифицируются по категориям ( Cat ) в соответствии с характеристиками перекрестных помех и « системного шума ».

• Читайте также: Как найти неисправности в кабелях? Неисправности кабеля, типы и причины

Категории определены в соответствии с IEEE (Институт инженеров по электротехнике и электронике) 9Стандарты 0275 и Стандарт EIA/TIA 568B ( EIA : Альянс электронной промышленности — США; TIA : Ассоциация телекоммуникационной промышленности — США ).

В настоящее время самой последней категорией является Cat 6 , которая обеспечивает производительность до 250 МГц и подходит для 10BASE-T10, 100BASE-TX (Fast Ethernet), 1000BASE-T/1000BASE-TX1 (Gigabit Ethernet) и 10GBASE-T10 (10-гигабитный Ethernet).

Каждая пара идентифицируется по цвету, и жилы каждой пары идентифицируются с изоляцией того же цвета, что и пара, и изоляцией того же цвета, что и пара, и белого цвета, как показано на Рисунок 3 .



Рис. 4. Кабель UTP

Читайте также: Защита фидера кабелей и типы неисправностей, причины и дифференциальная защита

Если расстояние превышает 100 м , необходимо использовать оптоволоконный кабель .

Волоконно-оптический кабель содержит одно или несколько оптических волокон.

Оптоволоконные элементы обычно по отдельности покрыты пластиковыми слоями и заключены в защитную трубку, подходящую для среды, в которой будет проложен кабель.

Пример можно увидеть в Рисунок 4 .



Рисунок 5 – Волоконно-оптический кабель

Читайте также: Подводные кабели – конструкция, характеристики, укладка кабелей и соединения

Оптоволокно состоит из сердцевины и слоя оболочки; оболочка обычно покрывается слоем акрилата , полимера или полиимида , для защиты волокна от повреждений.

Современные кабели выпускаются с различными оболочками и броней, предназначенными для таких применений, как прямое прокладывание в траншеях, двойное использование в качестве линий электропередач (передача данных по проводнику, который одновременно используется для передачи или распределения электроэнергии переменного тока), известный процесс как PLC (носитель линии электропередачи), установка в кабелепроводе, крепление к антенным телефонным столбам, установка на подводной лодке и установка на мощеных улицах.

В электрических сетях передачи и распределения волоконно-оптические кабели используются для связи между Центрами управления и системами защиты .

Сращивание, соединение и заделка кабелей витой пары и оптоволоконных кабелей требует обученного, специализированного и сертифицированного персонала.

Читайте также: Ферритовый шарик: крошечный цилиндр в силовых шнурах и кабелях. Почему?

Об авторе: Мануэль Болотинья

— Степень лиценциата в области электротехники — Энергетика и энергосистемы (1974 — Instituto Superior Técnico/Лиссабонский университет)
— Степень магистра в области электротехники и вычислительной техники (2017 — Faculdade de Ciências e Tecnologia/ Nova University of Lisbon)
– Старший консультант по подстанциям и энергосистемам; Профессиональный инструктор

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

В чем разница между кабелем двигателя и кабелем управления?

Дата публикации 6 мая 2020 г.

Автор Андреас Макес

Существуют различные типы кабелей, которые производятся для самых разных применений, и в этом посте мы собираемся более подробно рассмотреть кабели управления и кабели двигателя — что у них общего и что отличает их от друг друга.

Основное отличие

Основное различие между кабелем управления и кабелем двигателя заключается в классе напряжения. В то время как кабель управления обычно имеет класс напряжения 300 В / 500 В, класс напряжения кабеля двигателя составляет 600 В / 1000 В.

Это связано с прочностью изоляции проводов. Несмотря на одинаковое сечение проводника, изоляция провода в кабеле двигателя прочнее, чем в кабеле управления. В результате изоляция сердечника достигает более высокой емкости, что, в свою очередь, подталкивает кабель к более высокому номинальному напряжению.

Кроме того, кабели двигателя доступны только с поперечным сечением 0,75 мм², тогда как кабель управления уже доступен с поперечным сечением 0,25 мм². Различия также могут быть обнаружены в верхнем пределе поперечного сечения, поскольку часто кабели управления доступны только до поперечного сечения 6 мм². Однако кабели двигателя с поперечным сечением 50 мм² и более не являются редкостью в более крупных системах.

Кабель управления chainflex® CF5

Кабель двигателя chainflex® CF30

Еще одно отличие заключается в количестве проводов. В то время как кабели двигателя обычно предлагаются с четырьмя проводами (L1, L2, L3, PE) или в виде одного провода, кабель управления часто состоит из гораздо большего количества проводов. Требование к моторному кабелю всегда одно и то же — подавать электричество к двигателю, поэтому они всегда имеют одну и ту же комбинацию проводов: 3 фазы и защитный проводник. С другой стороны, системы управления часто значительно сложнее и поэтому требуют большего количества проводов для передачи различных сигналов в соответствующие места.

Что означает 300 В / 500 В и 600 В / 1000 В?

Эта информация описывает допустимое номинальное напряжение кабеля, указанное в вольтах. Первое значение является максимально допустимым эффективным значением между проводником и защитным проводником. Второе значение — это максимальное эффективное среднеквадратичное значение между двумя проводниками одной и той же системы напряжения, т. е. L1-L2.

Каковы типичные области применения этих двух типов кабелей?

Классический кабель управления часто используется в тех же системах, что и кабель двигателя. Тем не менее, они имеют очень разные функции друг от друга. Кабели управления используются для передачи сигналов и для снабжения энергией небольших приложений.

Как следует из названия, моторные кабели используются везде, где необходимо передать большое количество энергии, как тока, так и напряжения, к устройству или машине, например двигателю. Примером этого является двигатель, используемый для питания портового крана. Однако, поскольку для многих применений достаточно класса напряжения 300/500 В, кабель управления используется чаще. Например, если двигатель получает питание через стандартную бытовую розетку, нет причин не использовать кабель управления вместо кабеля двигателя. Это возможно, поскольку двигатель работает только при номинальном напряжении 230 В / 400 В.

Кабель двигателя с классом напряжения 600/1000 В требуется, когда двигатель регулирует скорость в соответствии с преобразователем частоты и возникают пики напряжения из-за широтно-импульсной модуляции.

Почему бы не производить все кабели с более высоким классом напряжения?

Несмотря на то, что проектирование кабелей таким образом упростило бы задачу и привело к созданию кабеля, который может выполнять обе задачи, возможностей для экономии средств было бы немного. Кабели двигателя дороже и толще, чем кабели управления, из-за более сложной изоляции проводов, что делает их часто ненужными.

Поскольку для большинства областей достаточно класса напряжения 300 В / 500 В, оба типа кабелей, безусловно, совместимы. Например, если у вас есть двигатель, который работает при номинальном напряжении 230 В, нет причин не использовать кабель управления вместо кабеля двигателя, так как это будет более дешевая альтернатива.

Заключение

Несмотря на то, что кабели управления и кабели двигателя имеют много общего, они используются для разных целей. Тем не менее, оба кабеля по-прежнему занимают уникальное место на рынке благодаря разным классам напряжения и разным поперечным сечениям.

Оба этих типа кабелей поставляются компанией chainflex® с экранированием и без него. Также хотите сэкономить? Убедитесь, что у вас есть кабель наилучшего качества по абсолютно лучшей цене с помощью нашего инструмента проверки цен. Для получения дополнительной информации о кабелях chainflex® свяжитесь с менеджером по продукции chainflex® здесь.

Кабель управления высокой температурой | OLFLEX Дистрибьютор многожильного теплового кабеля

Высокотемпературный контрольный кабель | OLFLEX Дистрибьютор многожильного теплового кабеля | Лапп Таннехилл

Магазин не будет работать корректно, если файлы cookie отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Переключить навигацию

Моя цитата

Поиск

• сравнить продукты

Меню

Счет

Lapp Tannehill предлагает различные высокотемпературные контрольные кабели, в том числе линейку продуктов ÖLFLEX® HEAT компании LAPP. Эти кабели специально разработаны для сохранения своих физических свойств, включая гибкость в условиях высоких температур.

Идеально подходит для литейных, сталелитейных, стекольных заводов, печей, коммерческого хлебопекарного оборудования и других высокотемпературных применений с механическими нагрузками.

Пункты 1-10 из 386

Сортировать по Должность наименование товара Цена В наличии Установить нисходящее направление

1. 0046007 — LAPP ÖLFLEX® HEAT 180 SiHF Высокотемпературный контрольный кабель — Неэкранированный — Проводник 18 AWG 2 — Красно-коричневый

   № по каталогу: OLF0046007
   № производителя: 46007
   Производитель: LAPP

   Кабель управления из высокотемпературного силикона

   НАЛИЧИЕ:

   Контакт для доступности

   СЕРИЯ: ÖLFLEX® HEAT 180 SiHF

   МАТЕРИАЛ ПРОВОДНИКА: Луженая медь

   ПРОВОДНИК STRANDING: Многожильный

   ЭКРАНИРОВАНИЕ: Неэкранированное

   МАТЕРИАЛ КУРТКИ: Силиконовая резина

   НОМИНАЛЬНЫЙ НД (В): 0,26

   НОМИНАЛЬНЫЙ НАД (ММ): 6,6

   НАПРЯЖЕНИЕ: 500 В

   СТАНДАРТЫ/РАЗРЕШЕНИЯ: Одобрено CE

   Узнать больше

   Добавить в список желаний
   Добавить к сравнению

2. 0046008 — LAPP ÖLFLEX® HEAT 180 SiHF Высокотемпературный контрольный кабель — Неэкранированный — Проводник 18 AWG 3 — Красно-коричневый

   Деталь №: OLF0046008
   № производителя: 46008
   Производитель: LAPP

   Кабель управления из высокотемпературного силикона

   НАЛИЧИЕ:

   Контакт для доступности

   СЕРИЯ: ÖLFLEX® HEAT 180 SiHF

   МАТЕРИАЛ ПРОВОДНИКА: Луженая медь

   ПРОВОДНИК STRANDING: Многожильный

   ЭКРАНИРОВАНИЕ: Неэкранированное

   МАТЕРИАЛ КУРТКИ: Силиконовая резина

   НОМИНАЛЬНЫЙ НД (ДЮЙМ): 0,276

   НОМИНАЛЬНЫЙ НД (ММ): 7

   НАПРЯЖЕНИЕ: 500 В

   СТАНДАРТЫ/РАЗРЕШЕНИЯ: Одобрено CE

   Узнать больше

   Добавить в список желаний
   Добавить к сравнению

3. 00460093 — LAPP ÖLFLEX® HEAT 180 SiHF Высокотемпературный контрольный кабель — неэкранированный — проводник 18 AWG 4 — красно-коричневый

   № по каталогу: OLF00460093
   № производителя: 460093
   Производитель: LAPP

   Кабель управления из высокотемпературного силикона

   НАЛИЧИЕ:

   Контакт для доступности

   СЕРИЯ: ÖLFLEX® HEAT 180 SiHF

   МАТЕРИАЛ ПРОВОДНИКА: Луженая медь

   ПРОВОДНИК STRANDING: Многожильный

   ЭКРАНИРОВАНИЕ: Неэкранированное

   МАТЕРИАЛ КУРТКИ: Силиконовая резина

   НОМИНАЛЬНЫЙ НД (ДЮЙМ): 0,311

   НОМИНАЛЬНЫЙ НД (ММ): 7,9

   НАПРЯЖЕНИЕ: 500 В

   СТАНДАРТЫ/РАЗРЕШЕНИЯ: Одобрено CE

   Узнать больше

   Добавить в список желаний
   Добавить к сравнению

4. 00460103 — LAPP ÖLFLEX® HEAT 180 SiHF Высокотемпературный контрольный кабель — Неэкранированный — Проводник 18 AWG 5 — Красно-коричневый

   № по каталогу: OLF00460103
   № производителя: 460103
   Производитель: LAPP

   Кабель управления из высокотемпературного силикона

   НАЛИЧИЕ:

   Контакт для доступности

   СЕРИЯ: ÖLFLEX® HEAT 180 SiHF

   МАТЕРИАЛ ПРОВОДНИКА: Луженая медь

   ПРОВОДНИК STRANDING: Многожильный

   ЭКРАНИРОВАНИЕ: Неэкранированное

   МАТЕРИАЛ КУРТКИ: Силиконовая резина

   НОМИНАЛЬНЫЙ НД (ДЮЙМ): 0,347

   НОМИНАЛЬНЫЙ НД (ММ): 8,8

   НАПРЯЖЕНИЕ: 500 В

   СТАНДАРТЫ/РАЗРЕШЕНИЯ: Одобрено CE

   Узнать больше

   Добавить в список желаний
   Добавить к сравнению

5. 0046012 — LAPP ÖLFLEX® HEAT 180 SiHF Высокотемпературный контрольный кабель — Неэкранированный — Проводник 18 AWG 7 — Красно-коричневый

   № по каталогу: OLF0046012
   № производителя: 46012
   Производитель: LAPP

   Кабель управления из высокотемпературного силикона

   НАЛИЧИЕ:

   Контакт для доступности

   СЕРИЯ: ÖLFLEX® HEAT 180 SiHF

   МАТЕРИАЛ ПРОВОДНИКА: Луженая медь

   ПРОВОДНИК STRANDING: Многожильный

   ЭКРАНИРОВАНИЕ: Неэкранированное

   МАТЕРИАЛ КУРТКИ: Силиконовая резина

   НОМИНАЛЬНЫЙ НД (ДЮЙМ): 0,374

   НОМИНАЛЬНЫЙ НД (ММ): 9,5

   НАПРЯЖЕНИЕ: 500 В

   СТАНДАРТЫ/РАЗРЕШЕНИЯ: Одобрено CE

   Узнать больше

   Добавить в список желаний
   Добавить к сравнению

6. 0046013 — LAPP ÖLFLEX® HEAT 180 SiHF Высокотемпературный контрольный кабель — Неэкранированный — Проводник 16 AWG 2 — Красно-коричневый

   № по каталогу: OLF0046013
   № производителя: 46013
   Производитель: LAPP

   Кабель управления из высокотемпературного силикона

   НАЛИЧИЕ:

   Контакт для доступности

   СЕРИЯ: ÖLFLEX® HEAT 180 SiHF

   МАТЕРИАЛ ПРОВОДНИКА: Луженая медь

   ПРОВОДНИК STRANDING: Многожильный

   ЭКРАНИРОВАНИЕ: Неэкранированное

   МАТЕРИАЛ КУРТКИ: Силиконовая резина

   НОМИНАЛЬНЫЙ НД (ДЮЙМ): 0,299

   НОМИНАЛЬНЫЙ НАД (ММ): 7,6

   НАПРЯЖЕНИЕ: 500 В

   СТАНДАРТЫ/РАЗРЕШЕНИЯ: Одобрено CE

   Узнать больше

   Добавить в список желаний
   Добавить к сравнению

7. 0046014 — LAPP ÖLFLEX® HEAT 180 SiHF Высокотемпературный контрольный кабель — Неэкранированный — Проводник 16 AWG 3 — Красно-коричневый

   № по каталогу: OLF0046014
   № производителя: 46014
   Производитель: LAPP

   Кабель управления из высокотемпературного силикона

   НАЛИЧИЕ:

   Контакт для доступности

   СЕРИЯ: ÖLFLEX® HEAT 180 SiHF

   МАТЕРИАЛ ПРОВОДНИКА: Луженая медь

   ПРОВОДНИК STRANDING: Многожильный

   ЭКРАНИРОВАНИЕ: Неэкранированное

   МАТЕРИАЛ КУРТКИ: Силиконовая резина

   НОМИНАЛЬНЫЙ НД (ДЮЙМ): 0,315

   НОМИНАЛЬНЫЙ НАД (ММ): 8

   НАПРЯЖЕНИЕ: 500 В

   СТАНДАРТЫ/РАЗРЕШЕНИЯ: Одобрено CE

   Узнать больше

   Добавить в список желаний
   Добавить к сравнению

8. 00460153 — LAPP ÖLFLEX® HEAT 180 SiHF Высокотемпературный контрольный кабель — неэкранированный — проводник 16 AWG 4 — красно-коричневый

   Деталь №: OLF00460153
   № производителя: 460153
   Производитель: LAPP

   Кабель управления из высокотемпературного силикона

   НАЛИЧИЕ:

   Контакт для доступности

   СЕРИЯ: ÖLFLEX® HEAT 180 SiHF

   МАТЕРИАЛ ПРОВОДНИКА: Луженая медь

   ПРОВОДНИК STRANDING: Многожильный

   ЭКРАНИРОВАНИЕ: Неэкранированное

   МАТЕРИАЛ КУРТКИ: Силиконовая резина

   НОМИНАЛЬНЫЙ НД (ДЮЙМ): 0,347

   НОМИНАЛЬНЫЙ НД (ММ): 8,8

   НАПРЯЖЕНИЕ: 500 В

   СТАНДАРТЫ/РАЗРЕШЕНИЯ: Одобрено CE

   Узнать больше

   Добавить в список желаний
   Добавить к сравнению

9. 00460163 — LAPP ÖLFLEX® HEAT 180 SiHF Высокотемпературный контрольный кабель — Неэкранированный — Проводник 16 AWG 5 — Красно-коричневый

   № по каталогу: OLF00460163
   № производителя: 460163
   Производитель: LAPP

   Кабель управления из высокотемпературного силикона

   НАЛИЧИЕ:

   Контакт для доступности

   СЕРИЯ: ÖLFLEX® HEAT 180 SiHF

   МАТЕРИАЛ ПРОВОДНИКА: Луженая медь

   ПРОВОДНИК STRANDING: Многожильный

   ЭКРАНИРОВАНИЕ: Неэкранированное

   МАТЕРИАЛ КУРТКИ: Силиконовая резина

   НОМИНАЛЬНЫЙ НД (ДЮЙМ): 0,378

   НОМИНАЛЬНЫЙ НД (ММ): 9,6

   НАПРЯЖЕНИЕ: 500 В

   СТАНДАРТЫ/РАЗРЕШЕНИЯ: Одобрено CE

   Узнать больше

   Добавить в список желаний
   Добавить к сравнению

10. 0046018 — LAPP ÖLFLEX® HEAT 180 SiHF Высокотемпературный контрольный кабель — неэкранированный — проводник 16 AWG 7 — красно-коричневый

    № по каталогу: OLF0046018
    № производителя: 46018
    Производитель: LAPP

    Кабель управления из высокотемпературного силикона

    НАЛИЧИЕ:

    Контакт для доступности

    СЕРИЯ: ÖLFLEX® HEAT 180 SiHF

    МАТЕРИАЛ ПРОВОДНИКА: Луженая медь

    ПРОВОДНИК STRANDING: Многожильный

    ЭКРАНИРОВАНИЕ: Неэкранированное

    МАТЕРИАЛ КУРТКИ: Силиконовая резина

    НОМИНАЛЬНЫЙ НД (ДЮЙМ): 0,41

    НОМИНАЛЬНЫЙ НД (ММ): 10,4

    НАПРЯЖЕНИЕ: 500 В

    СТАНДАРТЫ/РАЗРЕШЕНИЯ: Одобрено CE

    Узнать больше

    Добавить в список желаний
    Добавить к сравнению

Показывать

5 10 15 20 25 50 100

на страницу

Купить по

Варианты покупок

Цвет куртки

1. Серый 18 Предметы
2. Черный 156 Предметы
3. Красный 18 Предметы
4. Красно-коричневый 32 Предметы
5. Апельсин 18 Предметы
6. Желтый 18 Предметы
7. Зеленый 18 Предметы
8. Желто-зеленый 18 Предметы
9. Синий 18 Предметы
10. Темно-синий 18 Предметы
11. Фиолетовый 18 Предметы
12. Коричневый 18 Предметы
13. Белый 18 Предметы

Материал оболочки

1. Сшитый полиолефиновый сополимер 284 Предметы
2. Резинка 102 Предметы

Производитель

1. ЛАПП 386 Предметы

Серия

1. ÖLFLEX® HEAT 125 МС 28 Предметы
2. ÖLFLEX® HEAT 125 C МС 40 Предметы
3. ÖLFLEX® HEAT 125 SC 216 Предметы
4. ÖLFLEX® HEAT 180 H05SS-F EWKF 16 Предметы
5. ÖLFLEX® HEAT 180 C МС 25 Предметы
6. ÖLFLEX® HEAT 180 МС 29 Предметы
7. ÖLFLEX® HEAT 180 SiHF 32 Предметы

Экранирование

1. Оплетка из фольги 25 Предметы
2. Луженая медная оплетка 40 Предметы
3. Неэкранированный 321 Предметы

AWG/калибр

1. 1 12 Предметы
2. 2 12 Предметы
3. 4 12 Предметы
4. 6 13 Предметы
5. 8 16 Предметы
6. 10 27 Предметы
7. 12 28 Предметы
8. 14 41 Предметы
9. 16 56 Предметы
10. 18 46 Предметы
11. 19 27 Предметы
12. 20 22 Предметы
13. 2/0 13 Предметы
14. 3/0 13 Предметы
15. 4/0 12 Предметы
16. 250 тысяч миль 12 Предметы
17. 350 тысяч миль 5 Предметы
18. 351 тыс. кмил 7 Предметы
19. 450 тысяч миль 12 Предметы

Тип

1. H05SS-Ф 16 Предметы
2. H05Z-К 36 Предметы
3. H07Z-К 180 Предметы

Материал проводника

1. Луженая медь 386 Предметы

Скрутка проводника

1. Мель 386 Предметы

Напряжение

1. 500В 152 Предметы
2. 600В 54 Предметы
3. 750В 180 Предметы

Стандарты/допуски

1. Одобрено UL 54 Предметы
2. Одобрено CE 386 Предметы
3. 16 Предметы

Портал клиентов | Онлайн-инструмент управления учетными записями для текущих клиентов     Войти

Copyright © 2013-2017 Magento, Inc. Все права защищены.

Кабель управления с медным экраном

Применение

ÖCYZ-J — это кабель управления из ПВХ с пронумерованными жилами и общим медным экраном. Кроме того, он обладает хорошими характеристиками ЭМС, небольшим наружным диаметром и радиусом изгиба, а также высокой гибкостью. Рекомендуется для использования в автомобилестроении, технологиях автоматизации, прессоформостроении, станкостроении, текстильном, полиграфическом и бумагоделательном машиностроении, технологии обработки поверхностей.

Выдающиеся функции

• Хорошие характеристики EMV
• Гибкий
• Небольшой внешний диаметр
• Маленький радиус изгиба

Строительство

Диратор	777777. ACPPER. IEC 60228, VDE 0295, класс 5
Изоляция	ПВХ, TI2 в соотв. EN 50363-3 + VDE 0207-363-3
Цветовой код	черные жилы с последовательными номерами в соотв. EN 50334 + VDE 0293-334, green-yellow earth wire from 3 cores
Stranding	in layers
Wrapping	PETP foil
Screen	tinned copper braiding
Материал оболочки	ПВХ, TM2 в соотв. EN 50363-4-1 + VDE 0207-363-4-1
Цвет оболочки	серый (RAL 7000)

Проводник

неизолированные медные жилы в соотв. с IEC 60228, VDE 0295, класс 5

Изоляция

ПВХ, TI2 в соотв. EN 50363-3 + VDE 0207-363-3

Цветовой код

черные жилы с последовательными номерами в соотв. к EN 50334 + VDE 0293-334, зелено-желтая земляная проволока из 3 ядер

Stranding

в слоях

Обертывание

PETP FOIL

Экран

ОННАНС0002 ПВХ, TM2 в соотв. к EN 50363-4-1 + VDE 0207-363-4-1

Цвет оболочки

Grey (RAL 7000)

Технические данные

807680808076 97 CJ/кг

Номинальное напряжение	UO/U 300. 500. V	UO/U 300.500 V	UO/U 300.500 V.
Испытательное напряжение	жила/жила 3000 В жила/экран 2000 В
Мин. радиус изгиба	фиксированная прокладка: 5 x d подвижная установка: 10 x d
Диапазон температур	Фиксированный укладки: -40/+70 ° C Гибкое применение:+5/+70 ° C
Огром -тушение в соотв. IEC 60332-1-2 + VDE 0482-332-1-2
Маслостойкость	в соотв. внутреннему стандарту
Хим. сопротивление	см. «Технические данные» — Химическая стойкость 97 сДж/кг Температурный диапазон фиксированная прокладка: -40/+70°C подвижное применение: +5/+70°C Огнестойкость огнестойкий и самозатухающий в соотв. с IEC 60332-1-2 + VDE 0482-332-1-2 Маслостойкость в соотв. внутреннему стандарту Хим. сопротивление см. «Технические данные» — Химическая стойкость Отсутствие вредных веществ в соотв. в соответствии с директивой RoHS Европейского Союза Размеры 1180. 9117 6 61180 777 6 61180777 61180.. арт. No. of cores x cross section Largest single wire-ø Outer-ø ± 5% Copper figure Cable weight ≈ 02380305 3 x 0,50 mm² 0,21 мм 5,6 мм 30,7 кг/км 47 кг/км Отправить запрос 02380905 0,21 мм 6,2 мм 48 кг/км 59 кг/км Отправить запрос 02380505 5 x. 5074 MM1455 02380505 5 x 0,50 ММ2 . , 7 мм 55,9 кг/км 71 кг/км Отправить запрос 02380705 7 x 0,50 мМ 7777777777777777777777777777777777777777777777777777777777777777777777777777r777777 7177777777777777777777777777777777777777777777777777777777777777777777777777777777н 1 кг/км 84 кг/км Отправить запрос 02381005 10 x 0,50 mm² 0,21 mm 9,3 mm 98,1 kg/km 124 kg/km Send inquiry 02381205 12 x 0,50 mm² 0,21 mm 9,6 mm 108,1 kg/km 140 kg/km Send inquiry 02381805 18 x 0,50 mm² 0,21 mm 11,4 мм 143,3 кг/км 214 кг/км Отправить запрос 02382505 25 x 0,50 mm² 0,21 mm 13,8 mm 189,7 kg/km 284 kg/km Send inquiry 02384005 40 x 0,50 мм² 0,21 мм 16,8 мм 299,4 кг/км 452 кг/км Отправить запрос 02386105 777777777777777777777777777777777777777777 фрагмент 777777777777777777777777777777777777777777777777777777777777. 0,21 мм 19,6 мм 428,7 кг/км 636 кг/км Send inquiry 02380207 2 x 0,75 mm² 0,21 mm 6,1 mm 31,1 kg/km 46 kg/km Send inquiry 02380307 3 x 0,75 mm² 0,21 mm 6,4 mm 50,6 kg/km 62 kg/km Send inquiry 02380407 4 x 0 ,75 мм² 0,21 мм 6,9 мм 61,1 кг/км 73 kg/km Send inquiry 02380507 5 x 0,75 mm² 0,21 mm 7,7 mm 73,7 kg/km 87 kg/km Send inquiry 02380707 7 x 0,75 mm² 0,21 mm 8,3 mm 89 kg/km 112 kg/km Send inquiry 02381007 10 x 0,75 мм² 0,21 мм 10,9mm 127,4 kg/km 157 kg/km Send inquiry 02381207 12 x 0,75 mm² 0,21 mm 11,2 mm 142,4 kg /km 195 kg/km Send inquiry 02381807 18 x 0,75 mm² 0,21 mm 13,3 mm 197,9 kg/km 275 kg/ км Отправить запрос 02382507 25 x 0,75 мм² 0,21 мм 16,2 мм 284,6 кг/км 371 кг/км 17,3 mm 358,2 kg/km 477 kg/km Send inquiry 02384007 40 x 0,75 mm² 0,21 mm 19,5 mm 422,5 кг/км 589 кг/км Отправить запрос 02386107 61 x 0,75 mm² 0,21 mm 22,7 mm 609,7 kg/km 835 kg/km Send inquiry 02380310 3 x 1 ,00 mm² 0,21 mm 6,6 mm 58,2 kg/km 69 kg/km Send inquiry 02380410 4 x 1,00 mm² 0, 21 мм 7,1 мм 75,7 кг/км 86 кг/км Отправить запрос 02380510 5 x 1,00 мм² 0,21 мм 8 мм 86,1 кг/км 103 кг/Km 7777777777777777777777777777 годы. 103 Kg/KM 777777777777777777777777777777777777777 годы. 1,00 mm² 0,21 mm 8,6 mm 108,2 kg/km 130 kg/km Send inquiry 02381010 10 x 1,00 mm² 0 ,21 мм 11,2 мм 152,2 кг/км 201 кг/км Send inquiry 02381210 12 x 1,00 mm² 0,21 mm 11,8 mm 172,1 kg/km 237 kg/km Send inquiry 02381810 18 x 1,00 mm² 0,21 mm 13,8 mm 242,1 kg/km 331 kg/km Send inquiry 02382510 25 x 1 ,00 мм² 0,21 мм 16,8 мм 346,5 kg/km 465 kg/km Send inquiry 02383210 32 x 1,00 mm² 0,21 mm 18,2 mm 437,3 kg/km 574 kg/km Send inquiry 02384010 40 x 1,00 mm² 0,21 mm 20,2 mm 521,3 kg/km 710 kg/km Отправить запрос 02386110 61 x 1,00 мм² 0,21 мм 23,8 мм 760 кг/км 1010 кг/километровый 9 mm 60,7 kg/km 72 kg/km Send inquiry 02380315 3 x 1,50 mm² 0,26 mm 7,5 mm 80,5 кг/км 91 кг/км Отправить запрос 02380415 4 x 1,50 mm² 0,26 mm 8,1 mm 95,6 kg/km 111 kg/km Send inquiry 02380515 5 x 1,50 mm² 0,26 mm 9 mm 113,2 kg/km 132 kg/km Send inquiry 02380715 7 x 1,50 mm² 0,26 mm 9 ,7 мм 151,2 кг/км 175 кг/км Отправить запрос 02381015 10 x 1,50 mm² 0,26 mm 12,6 mm 202,8 kg/km 261 kg/km Send inquiry 02381215 12 x 1,50 mm² 0,26 mm 13,3 mm 240,8 kg/km 309 kg/km Send inquiry 02381815 18 x 1,50 mm² 0 ,26 мм 15,7 мм 362,3 кг/км 432 кг/км Отправить запрос 02382515 25 x 1,50 мм² 0,26 мм 19,1 мм 492,1 кг/км 492,1 кг/км 701117 9117 711777777777 61180 492,1 кг/км 02383215 32 x 1,50 мм² 0,26 мм 20,6 мм 597,7 кг/км 756 кг/км 71180 756 кг/км . ,50 мм² 0,26 мм 22,9 мм 775,3 кг/км 980 кг/км Отправить запрос 02386115 61 x 1,50 мм² 0,26 мм 76,9 мм² 0,26 мм 776,9 мм² 0,26 мл. 1348 kg/km Send inquiry 02380325 3 x 2,50 mm² 0,26 mm 9 mm 113 kg/km 135 kg/km Send inquiry 02380425 4 x 2,50 мм² 0,26 мм 9,7 mm 146,2 kg/km 167 kg/km Send inquiry 02380525 5 x 2,50 mm² 0,26 mm 11 mm 175 kg/km 217 kg/km Send inquiry 02380725 7 x 2,50 mm² 0,26 mm 12,1 mm 225,1 kg/km 284 kg /км Отправить запрос 02381025 10 x 2,50 мм² 0,26 мм 15,7 мм 342,7 кг/км 434 кг/км 16,4 mm 392 kg/km 490 kg/km Send inquiry 02381825 18 x 2,50 mm² 0,26 mm 19,3 mm 564, 1 кг/км 712 кг/км Отправить запрос 02382525 25 x 2,50 mm² 0,26 mm 23,4 mm 770,1 kg/km 959 kg/km Send inquiry 02383425 34 x 2,50 mm² 0,26 mm 26,3 mm 997,8 kg/km 1299 kg/km Send inquiry 02380440 4 x 4,00 mm² 0,31 mm 11,5 мм 210,7 кг/км 252 кг/км Отправить запрос 02380540 5 x 4,00 мм² 0,31 мм 12,8 мм 260 кг/км 313 кг/KM 7777777777777777777777777777777777777777777777777777 гг. 6,00 мм² 0,31 мм 13,6 мм 298,4 кг/км 359 кг/километровый ,31 мм 15,3 мм 358,7 кг/км 444 кг/км Send inquiry 02380461 4 x 10,0 mm² 0,41 mm 17,8 mm 517,1 kg/km 615 kg/km Send inquiry 02380561 5 x 10,0 mm² 0,41 mm 19,3 mm 620,5 kg/km 776 kg/km Send inquiry 02380462 4 x 16 ,0 мм² 0,41 мм 21,5 мм 756 кг/км 917 кг/км Отправить запрос 02380562 5 x 16,0 мм² 0,41 мм 24 мм 777 0,41 мм 24 мм 777 9444444444. 24 мм 777 9444444444444441117 24 мм 77777777777777777777777777777777777777 9444444444. 24 мм. 02380463 4 x 25,0 mm² 0,41 mm 26 mm 1145,7 kg/km 1419 kg/km Send inquiry 02380563 5 x 25 ,0 мм² 0,41 мм 28,9mm 1399,2 kg/km 1779 kg/km Send inquiry 02380305 3 x 0,50 mm² 0,21 mm 5,6 mm 30, 7 kg/km 47 kg/km Send inquiry 02380405 4 x 0,50 mm² 0,21 mm 6,2 mm 48 kg/km 59 kg/km Отправить запрос 02380505 5 x 0,50 мм² 0,21 мм 6,7 мм 55,9 кг/км 71 кг/км Отправить запрос 02380705 7 x 0,50 мм² 0,21 мм 7,2,2 мм 9000 71, 0,21 мм 7,2,2 мм 711, 0,21 мм 7,2,2 мм 71, 1 кг/км 84 кг/км Отправить запрос 02381005 10 x 0,50 мм² 0,21 мм 9,3 мм 98,1 кг/км 124 км/км/мм км Отправить запрос 02381205 12 x 0,50 мм² 0,21 мм 9,6 мм 108,1 кг/км 140 кг/км Отправить запрос 02381805 18 x 0,50 мМ² 0,21 мм 11,4 мм 143,3 кг/км 11,4 мм 143,3 кг/км 11,4 мм 143,3 кг/км 214 кг/км Отправить запрос 02382505 25 x 0,50 мм² 0,21 мм 13,8 мм 189,7 кг/км 284 кг/км Отправка. 02384005 40 x 0,50 мм² 0,21 мм 16,8 мм 299,4 кг/км 452 кг/км Отправить запрос 02386105 61 x 0,50 м мяч. кг/км Отправить запрос 02380207 2 x 0,75 мм² 0,21 мм 6,1 мм 31,1 кг/км 46 кг/км Отправка 46 кг/км Отправка 46 кг/км . 02380307 3 x 0,75 мм² 0,21 мм 6,4 мм 50,6 кг/км 62 кг/км Отправить запрос 02380407 4 x 0,75 мм² 0,21 мм 6,9 мм 61,1 кг/км 73 кг/кг . 02380507 5 X 0,75 мм² 0,21 мм 7,7 мм 73,7 кг/км 87 кг/км . 75 мм² 0,21 мм 8,3 мм 89 кг/км 112 кг/км Отправить запрос 02381007 10 x 0,75 мм² 0,21 мм 10,9 мм 127,4 кг/км 157 кг/км Отправка. X 0,75 мм² 0,21 мм 11,2 мм 142,4 кг/км 195 кг/км Отправить запрос 02381807 18 x 0,75 мм. 21 мм 13,3 мм 197,9 кг/км 275 кг/км Отправить запрос 02382507 25 x 0,75 мм² 0,21 мм 16,2 мм 284,6 кг/км 371 кг/км SENDER. 75 мм² 0,21 мм 17,3 мм 358,2 кг/км 477 кг/км Отправить запрос 02384007 40 x 0,75 мм² 0,21 мл. 19,5 мм 422,5 кг/км 589 кг/км Отправить запрос 02386107 61 x 0,75 мм² 0,21 мм 22,7 мм 609,7 кг/км 835 кг/км Отправка. мм² 0,21 мм 6,6 мм 58,2 кг/км 69 кг/км Отправить запрос 02380410 4 x 1,00 мм² 0,211 ММ 40002 4 x 1,00 мм² 0,211 MM 4 x 1,00 мм² 0230410 7,1 мм 75,7 кг/км 86 кг/км Отправить запрос 02380510 5 x 1,00 мм² 0,21 мм 8 мм 86,1 кг/км 103 кг/км Отправить запрос 02380710 7 x 1 000 мм. , 21 мм 8,6 мм 108,2 кг/км 130 кг/км Отправить запрос 02381010 10 x 1,00 мм² 0,21 мм 11,2 мм. 152,2 кг/км 201 кг/км Отправить запрос 02381210 12 x 1,00 мм² 0,21 мм 11,8 мм 172,1 кг/км 237 кг/км Отправить запрос 02381810 18 x 1,00 мм² 0,21 М 13 13 , 8 мм 242,1 кг/км 331 кг/км Отправить запрос 02382510 25 x 1,00 мл. /км 465 кг/км Отправить запрос 02383210 32 x 1,00 мм² 0,21 мм 18,2 мм 437,3 кг/км 574 кг/км Отправить запрос 02384010 40 x 1,00 мм² 0,21 мм 20. 2 мм 521,3 кг/км 710 кг/км Отправить запрос 02386110 61 x 1,00 мМ2 0,21 мм 23,8,8 мм 760 KG/KM 23,8,8, 760 KG/KM 23,8,8,9 0003 760 KG/KM 23,8,8 мм 7602 0,21 мм 23,8,8, 1010 кг/км Отправить запрос 02380215 2 x 1,50 мм² 0,26 мм 6,9 мм 60,7 кг/км 72 кг/км Отправить запрос 02380315 3 x 1,50 мм² 0 0,26 мм 7,5,5 мм 80000 28026 мм 7,5,5 мм 80202 8 0,26 мм 7,5,5 мм 9000 2 9000 2 80000 28 , 5 кг/км 91 кг/км Отправить запрос 02380415 4 x 1,50 мм² 0,26 мм 8,1 мм 95,6 кг/км 111. 1 мм 95,6 кг/км 1111.1. /км Отправить запрос 02380515 5 x 1,50 мм² 0,26 мм 9 мм 113,2 кг/км 132 кг/км Отправить запрос 02380715 7 x 1,50 мм² 0,26 мм 9,7 мм 151 000.2K/KM 9,7 мм 151 000.2K/KM 9,7 мм 151 000.27. 175 кг/км Отправить запрос 02381015 10 x 1,50 мм² 0,26 мм 12,6 мм 202,8 кг/км 261 кг/км . 02381215 12 x 1,50 мм² 0,26 мм 13,3 мм 240,8 кг/км 309 кг/км Отправить запрос 02381815 18 x 1,50 мм² 0,26 мм 15,7 мм 362,3 кг/км 43,7 кг/К.М. Запрос 02382515 25 x 1,50 мм² 0,26 мм 19,1 мм 492,1 кг/км 611 кг/км . Отправка. ,50 мм² 0,26 мм 20,6 мм 597,7 кг/км 756 кг/км Отправить запрос 02384215 42 x 1,50 мм² 0,26 мм 22,9 мм 775,3 кг/км 980 кг/KM 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 775,3 кг/км. 02386115 61 x 1,50 мм² 0,26 мм 26,9 мм 1064,7 кг/км 1348 кг/км SEND. 50 мм² 0,26 мм 9 мм 113 кг/км 135 кг/км Отправить запрос 02380425 4 x 2,50 мм² 0,26 мм 9,7 мм 146,2 кг/км 167 кг/км . 5 x 2,50 мм² 0,26 мм 11 мм 175 кг/км 217 кг/км Отправить запрос 02380725 7 x 2,50 мМ 0,26 ММ 7 x 2,50 мМ 0,26 ММ 7 x 2,50 ММ. 12,1 мм 225,1 кг/км 284 кг/км Отправить запрос 02381025 10 x 2,50 мм² 0,26 мм 15,7 мм 342,7 кг/км 434 кг/км . 50 мм² 0,26 мм 16,4 мм 392 кг/км 490 кг/км Отправить запрос 02381825 18 x 2,50 мм² 0,26 ММ 1 18 x 2,50 ММ. ,3 мм 564,1 кг/км 712 кг/км Отправить запрос 02382525 25 x 2,50 мм² 0,26 мм 23,4 мм 770,1 кг/км 959 кг/км Отправить запрос 02383425 34 X 2,50 ММ. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
