Раствор для травления плат из перекиси водорода. Травление печатных плат перекисью водорода: простой и эффективный метод изготовления плат в домашних условиях — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно травить печатные платы с помощью перекиси водорода и лимонной кислоты. Какие пропорции компонентов использовать для приготовления травильного раствора. Какие преимущества и недостатки у этого метода по сравнению с хлорным железом. Как определить, что плата протравилась полностью.

Содержание

Преимущества травления печатных плат перекисью водорода

Травление печатных плат перекисью водорода имеет ряд существенных преимуществ по сравнению с традиционным методом использования хлорного железа:

Высокая скорость травления — процесс занимает всего 10-15 минут при комнатной температуре
Доступность и простота приготовления раствора
Низкая стоимость компонентов
Безопасность для кожи и одежды
Отсутствие грязных пятен и следов
Прозрачность раствора, позволяющая контролировать процесс

Благодаря этим достоинствам, метод травления перекисью водорода становится все более популярным среди радиолюбителей и разработчиков электроники.

Состав и пропорции травильного раствора

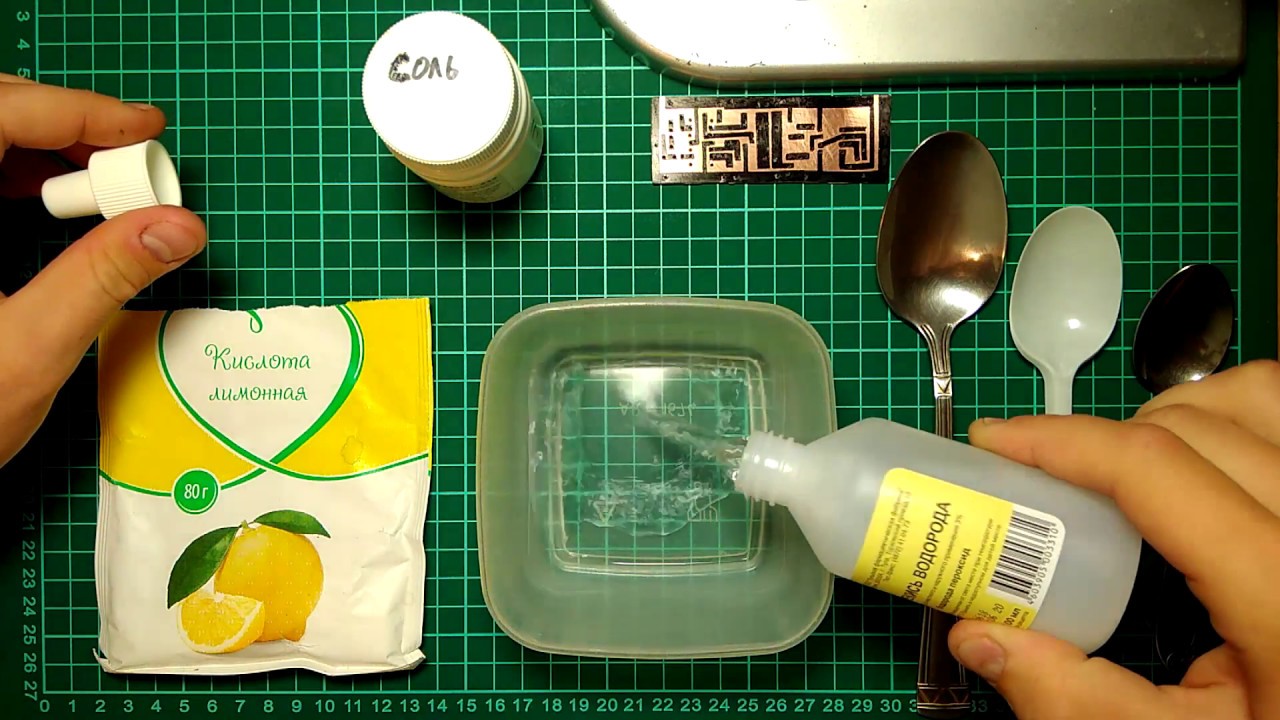

Для приготовления травильного раствора на основе перекиси водорода потребуются следующие компоненты:

Перекись водорода 3% — 100 мл
Лимонная кислота — 30 г
Поваренная соль — 5 г

Такого количества раствора хватит для травления печатной платы площадью около 100 см2 с толщиной фольги 35 мкм. При необходимости можно пропорционально увеличить количество компонентов.

Процесс травления платы перекисью водорода

Процесс травления печатной платы перекисью водорода включает следующие шаги:

Приготовить травильный раствор, смешав все компоненты в пластиковой или стеклянной емкости
Поместить плату в раствор рисунком вниз
Периодически покачивать емкость для равномерного травления
Через 10-15 минут проверить степень протравливания платы
При необходимости продолжить травление еще несколько минут
Извлечь готовую плату и тщательно промыть водой

Удалить остатки защитного рисунка ацетоном

Весь процесс обычно занимает не более 20 минут при комнатной температуре. Подогрев раствора не требуется и не дает существенного ускорения.

Как определить завершение процесса травления

Определить, что плата полностью протравилась, можно по следующим признакам:

Прекращение активного выделения пузырьков в растворе
Изменение цвета раствора на зеленовато-голубой
Отсутствие видимых участков медной фольги на плате

Рекомендуется периодически проверять состояние платы, чтобы не допустить перетравливания тонких дорожек. После завершения травления необходимо тщательно промыть плату водой и просушить.

Недостатки метода травления перекисью водорода

Несмотря на множество преимуществ, у метода травления перекисью водорода есть и некоторые недостатки:

Раствор нельзя хранить и использовать повторно

Требуется точное соблюдение пропорций компонентов
Возможно образование осадка на плате при избытке лимонной кислоты
Меньшая «живучесть» раствора по сравнению с хлорным железом

Однако эти недостатки с лихвой компенсируются простотой и безопасностью метода для домашнего использования.

Полезные советы по травлению плат перекисью водорода

Чтобы процесс травления печатных плат перекисью водорода прошел максимально эффективно, рекомендуется учесть следующие советы:

Не экономьте на лимонной кислоте — ее избыток не критичен
Периодически помешивайте раствор для равномерного травления
Проверяйте плату каждые 5-7 минут, чтобы не допустить перетравливания
Используйте свежеприготовленный раствор для каждой платы
После травления промойте плату в остатках раствора для удаления окислов

Соблюдение этих рекомендаций позволит получить качественно протравленную печатную плату в домашних условиях.

Сравнение с традиционным методом травления хлорным железом

По сравнению с широко распространенным методом травления хлорным железом, использование перекиси водорода имеет ряд существенных преимуществ:

Параметр	Перекись водорода	Хлорное железо
Скорость травления	10-15 минут	30-60 минут
Безопасность	Безопасно для кожи и одежды	Оставляет пятна, агрессивно
Прозрачность раствора	Прозрачный	Непрозрачный
Возможность повторного использования	Нет	Да
Стоимость компонентов	Низкая	Средняя

Как видно из сравнения, травление перекисью водорода имеет ряд преимуществ, особенно для домашнего изготовления печатных плат.

Заключение

Метод травления печатных плат перекисью водорода является простым, безопасным и эффективным способом изготовления плат в домашних условиях. Он не требует специального оборудования и дорогостоящих реактивов, при этом позволяет получать качественные результаты. Соблюдение несложных правил и рекомендаций поможет освоить этот метод даже начинающим радиолюбителям.

Травление плат перекисью водорода и лимонной кислотой. Рецепт с фото!

Содержание

Здравствуйте дорогие друзья! На часах 5:30 утра, сегодня специально проснулся пораньше чтобы написать что-то полезное. И да, на календаре сегодня 9 Мая, поэтому поздравляю вас с этим великим днем, с Днем Победы!

А Сегодня речь пойдет о растворе для травления печатных плат который поражает своей доступностью и незамысловатостью. Да, сегодня поговорим о том как можно протравить плату с помощью перекиси водорода и лимонной кислоты ну и чутка соли.

[contents]

Какие растворы для травления существуют

Для травления печатных плат существует множество различных растворов, среди которых есть популярные травильные смеси а есть и не особо популярные.

На мой взгляд наиболее популярный травильный раствор в радиолюбительской среде это хлорное железо. Почему это так я не знаю, может быть это сговор продавцов радиомагазинов которые специально предлагают хлорное железо и тактично умалчивают о альтернативах. А альтернативы есть :

Травление медным купоросом с солью
Травление персульфатом аммония
Травление персульфатом натрия
Травление перекисью водорода и соляной кислотой
Травление перекисью водорода и лимонной кислотой

Если у вас есть еще варианты травильных растворов то буду признателен если поделитесь ими в комментариях к этому посту.

В чем минусы травления в хлорном железе

Раствор хлорного железа всем хорош, его не сложно приготовить и процесс травления бычно проходит живенько. При приготовлении очень легко разобраться с концентрацией, что называется «на глаз». Единожды приготовленного раствора хватает на десятки плат. Но в нем есть минусы которые очень мешают:

Раствор не прозрачный, что затрудняет контроль за процессом. Приходится постоянно доставать плату из травильного раствора.
Раствор хлорного железа очень сильно пачкает сантехнику. Каждый сеанс травления плат заканчивается процессом отшаркивания сантехники (раковины, ванны и всего с чем может соприкоснуться раствор ).
Очень сильно пачкает одежду. При работе с хлорным железом следует одевать одежду которую будет не жалко выбросить, ведь раствор очень сильно въедается в ткань, так сильно что ее почти не возможно потом отстирать.
Раствор агрессивно влияет на любой металл имеющийся поблизости, даже при хранении в негерметично таре ближайшие металлические предметы могут покрыться ржавчиной. Как-то закрыс банку с хлорным железом металлической крышкой (крышка была окрашена), через пару месяцев эта крышка превратилась в труху.

Как травить платы в перекиси водорода и лимонной кислоте

Хотя я всегда был приверженцем консервативного пути но несмотря на все плюсы раствора FeCl3 его минусы постепенно толкают на поиск альтернативны травильных смесей. И вот я решил испытать метод травления плат в перекиси водорода и лимонной кислоте.

По дороге домой зашел в продуктовый магазин и помимо продуктов для вкусного ужина захватил 4 пакетика лимонной кислоты по 10г. каждый. Каждый пакетик обошелся мне менее чем 6р.

Зашел в аптеку и купил флакончик перекиси водорода, стоил мне 10р.

Какого либо проекта у меня на данный момент нет поэтому я решил чисто испытать метод, понять в чем вся соль. Нашел в своем загашнике обрезок фольгированного текстолита и перманентным маркером сделал несколько штрихов. Это некая эмитация дорожек и медных полигонов, для опытных работ вполне покатит.

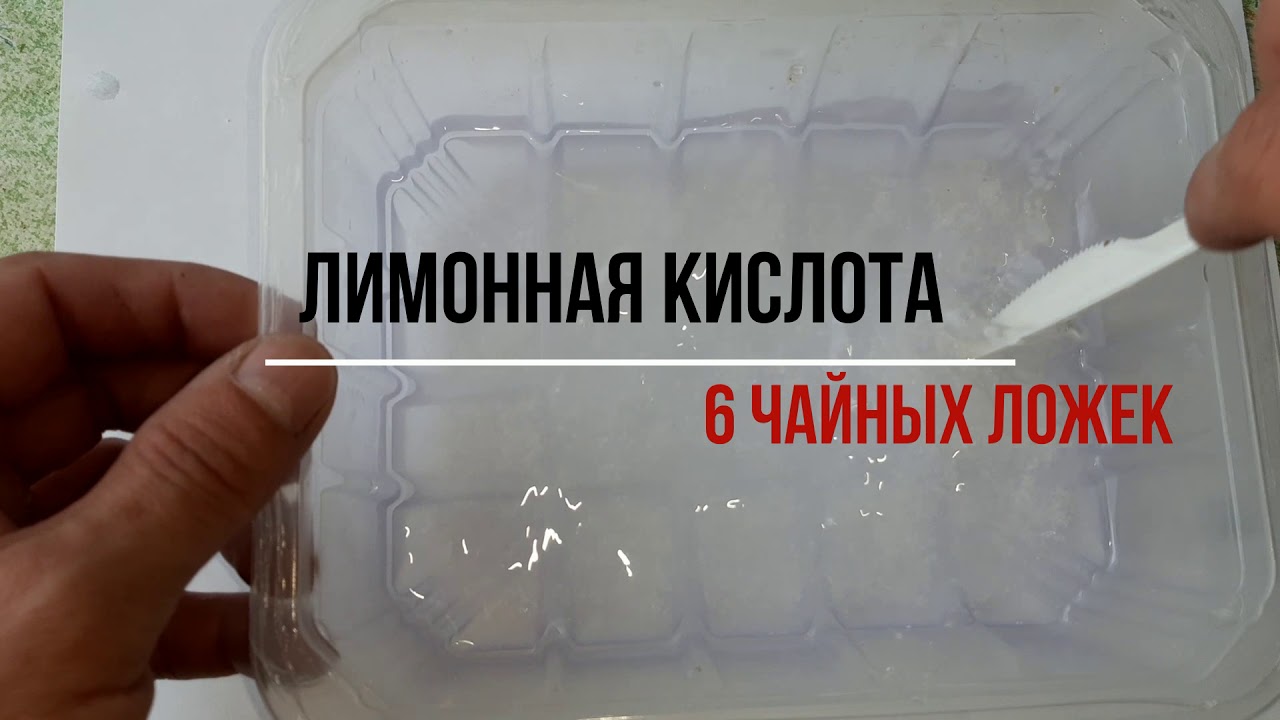

Раствор готовится не сложно но важно соблюдать пропорции. Поэтому в пластиковый лоток выливаем 100 мл перекиси и высыпаем 30г лимонной кислоты, Так как у меня были пакетики по 10г, я высыпал 3 пакетика. Осталось все это дело посолить, кладем 5 г поваренной соли, это где-то 1 ч ложка без горки.

Заметил, что соли можно добавлять даже больше чем этого требуется, это приводит к ускорению процесса. Тщательно перемешиваем. Очень важно, в раствор не нужно подливать воду поэтому для приготовления выбираем такую емкость чтобы раствор покрывал плату, либо увеличиваем количество раствора, соблюдая пропорции.

Кладем в получившийся раствор нашу «печатную плату» и наблюдаем за процессом. Хочу заметить, что раствор получился совершенно прозрачный.

В процессе травления начинают выделяться пузырьки а температура раствора немного увеличивается. Постепенно раствор начинает окрашиваться в зеленоватый цвет — верный признак того, что травление идет полным ходом. В общем весь процесс травления у меня занял менее 15 минут что меня очень порадовало.

Но когда я решил в этом же растворе протравить еще одну плату, размером несколько большим чем эта то все оказалось не настолько позитивно. Плата протравилась ровно на половину и процесс очень сильно замедлился, замедлился на столько, что пришлось завершать процесс в хлорном железе.

Видимо мощи раствора хватает на то время пока идет химическая реакция между перекисью водорода и лимонной кислотой. Процесс можно продлить если подливать и подсыпать требуемые компоненты.

Преимущества травления в перекиси водорода и лимонной кислоте

Из полученного опыта можно сделать выводы что этот метод как и другие имеет свои плюсы и минусы, в нем есть как свои преимущества так и свои недостатки.

Основные преимущества:

Легкодоступность — все компоненты без проблем находятся в ближайшей аптеке и продуктовом магазине.

Относительная дешевизна — все компоненты для приготовления раствора стоят не дорого, менее 100р. (на момент написания статьи)
Прозрачный раствор — получинный раствор получается прозрачный, это упрощает наблюдение и контроль за процессом травления.
Травление происходит достаточно быстро и не требует подогревания
Не пачкает сантехнику

В чем минусы

К сожалению, помимо всех преимуществ, в этом методе травления не обошлось без минусов.

Минусы травления в перекиси водорода и лимонной кислоте:

Одноразовый раствор- раствор годится лишь для однократного применения, т.е. в процессе химической реакции протекающей в нем. В нем не получится протравить множество плат, для каждого раза придется готовить раствор заново.
Дорого — не смотра на то что все ингридиенты дешевые, в долгосрочной перспективе раствор оказывается дороже того же хлорного желера. Ведь для каждой новой платы раствор придется готовить заново.

Вот в принципе и все недостатки. На мой взгляд этот метод травления плат имеет право на жизнь и он обязательно найдет своих сторонников и почитателей. А в некоторых случаях этот метод может стать единственно возможной альтернативой, например в глухой деревушке с аптекой и магазином продуктов.

А на этом я буду закругляться. За окном уже давно рассвело и пора уже готовить вкусный завтрак.

Я вас еще раз поздравляю с Днем Победы и желаю вам удачи, успехов и мирного неба над головой!

С н/п Владимир Васильев

Травление платы в растворе перекиси водорода

Относительно недавно нашел на просторах инета несколько другую технологию, намного чище и безопаснее. Итак, нам необходима обычная поваренная соль желательно не йодированная, лимонная кислота, продающаяся в любом продуктовом магазине и перекись водорода можно заменить на таблетки гидроперита. Используя описанную ЛУТ технологию нанесения схемы проводников, готовим макет печатной платы.

Подбираем посудину в которую помещается наша заготовка. В посудинку засыпаем 2 чайные ложки соли, 2 чайные ложки лимонной кислоты, все это тщательно перемешиваем, в полученную смесь вливаем 50 мл перекиси водорода. Если вместо перекиси испольуем гидроперит, то перемешанные соль с кислотой заливаем мл воды и помешивая, ждем пока раствор станет прозрачным и помещаем в раствор 2 таблетки.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Травление платы

Травление печатных плат подручными средствами

Печатные платы. Процессы травления рисунка

Травление печатных плат перекисью водорода и другими методами

Травление плат перекисью водорода

Травление платы в растворе перекиси водорода и лимонной кислоты

Немного о травлении плат…

Изготовление печатной платы

Травление платы в растворе перекиси водорода и лимонной кислоты

Путь от схемы до устройства. Часть 3: рисуем маркером

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Изготовление печатной платы. Травление в перекиси водорода

Травление платы

Теперь ознакомимся с растворами для травления печатных плат. Они имеют различные составы и способы применения. Состав первый. Сначала смешивают с водой перекись водорода, а затем добавляют кислоту. Печатные проводники следует защищать на плате кислотостойкой краской например, нитроэмалью НЦ Состав второй. В стакане холодной воды растворяют 5—6 таблеток пероксида водорода и осторожно добавляют 20—25 мл концентрированной серной кислоты.

Продолжительность травления — 1 ч. Состав третий. Травить печатные платы можно в концентрированной азотной кислоте, однако эта операция требует предельной осторожности. Продолжительность травления в данном случае составляет 2—3 мин. После травления плату тщательно промывают теплой водой с мылом. Состав четвертый. В мл горячей воды растворяют четыре столовые ложки поваренной соли и две ложки мелкоизмельченного медного купороса.

Раствор приобретает темно-зеленую окраску. Он готов к употреблению сразу после приготовления. Раствора хватает для снятия см2 фольги. Продолжительность травления — 8 ч. Состав пятый. Растворяют г хромового ангидрида в 1 л горячей воды, затем в получившийся раствор добавляют 50 г поваренной соли. После того как раствор остынет, приступают к травлению печатных плат. Продолжительность травления этим составом — 40—60 мин. Если в раствор добавить еще 50 г серной кислоты, то процесс травления будет проходить более интенсивно.

Состав шестой. Он представляет собой раствор хлорного железа в воде: в мл воды растворяют г порошкообразного хлорного железа. Хлорное железо нетрудно приготовить самостоятельно. На 25 объемных частей кислоты берут одну часть железных опилок.

Опилки засыпают в емкость с кислотой и оставляют на несколько дней. По окончании реакции раствор получается светло-зеленого цвета, а через 5—6 дн окраска меняется на желто-бурую. Это означает, что водный раствор хлорного железа готов к применению. Для приготовления хлорного железа можно использовать порошкообразный железный сурик. При этом на одну объемную часть соляной кислоты требуется 1,5—2 части сурика.

Компоненты тщательно смешивают в стеклянной емкости, добавляя сурик небольшими порциями. После прекращения химической реакции на дно сосуда выпадает осадок, и раствор хлорного железа готов к применению. Tags: Макетирование , Плата , Электроника , Электротехника. Вам нужно войти , чтобы оставить комментарий. Советы мастеру Полезные советы по решению бытовых проблем. Рубрики Керамические изделия Работы с деревом и металлом Ремонтно-строительные работы Химия в быту Электротехника и электроника Партнеры.

Tags: Макетирование , Плата , Электроника , Электротехника Оставить комментарий Вам нужно войти , чтобы оставить комментарий. Меню На главную.

Травление печатных плат подручными средствами

Во второй части мы наконец-то начали рассматривать фольгированный текстолит. И все бы хорошо, но вот выбранный способ процарапывания дорожек очень трудоемкий. И чем больше размер платы или их количество , тем сильнее пальцы будут ощущать непрактичность этого способа. Вообще вся суть изготовления печатных плат заключается в том, чтобы удалить ненужную медь с поверхности текстолита. И было бы здорово, сделать это химическим способом, просто бросив заготовку в раствор, в котором эта ненужная медь просто растворится. И к нашему счастью, таких растворов великое множество. Наверное, самым популярным раствором для травления печатных плат является хлорное железо, его можно легко приобрести практически в любом магазине радиодеталей.

Травление платы перекисью водорода и лимонной кислотой: тонкости обработки платы. которая уже есть в купленном растворе перекиси водорода.

Печатные платы. Процессы травления рисунка

Травление меди с поверхности платы перекисью водорода происходит в присутствие лимонной кислоты. Огромным плюсом является тот факт, что данный травильный раствор безопасен для тела человека и одежды, но конечно существуют и минусы данного способа. Учитывая, что средний цитрат меди малорастворим и может перейти в осадок в т. Для исключения появления этой проблемы не следует жалеть лимонную кислоту, рецепт приготовления травильного раствора даю ниже. Этого раствора вполне достаточно для травления см 2 меди, толщиной 35 мкм. Соль при подготовке раствора жалеть не стоит. Так как она выполняет функцию катализатора, то в процессе травления печатной платы практически не расходуется. Перекись водорода разбавлять не стоит т.

Травление печатных плат перекисью водорода и другими методами

Определить, сколько соды, лимонной кислоты и муки надо взять, чтобы приготовить печенье Для того, чтобы печенье было рассыпчатым, в него кладут пекарский порошок. В его состав входят Рассчитайте объем раствора серной кислоты который потребуется для приготовления другого раствора серной кислоты Требуется помощь. Заранее спасибо Добавлено через 19 часов 0 минут Ап тему. Травление пп Хочу спросить, а сколько у вас по времени травиться плата при комнатной температуре и без

Здравствуйте дорогие друзья! На часах утра, сегодня специально проснулся пораньше чтобы написать что-то полезное.

Травление плат перекисью водорода

После того, как рисунок печатной платы перенесён на фольгированный текстолит при помощи лазерно-утюжной технологии , необходимо произвести травление печатной платы. Несколько рецептов травления печатных плат описаны под катом. Хлорное железо добавляем в воду в соотношении Тщательно перемешать. В среднем от 10 мин до часа. Плату рекомендуется покачивать в растворе.

Травление платы в растворе перекиси водорода и лимонной кислоты

Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места?

Берем лимонную кислоту 45гр 2. Перекись водорода 3% мл 3. Соль( поваренная) 4. Л воды. Наливаем воду и добавляем все.

Немного о травлении плат…

Про травление плат в перекиси много рассказывать не буду, так как информации в интернете полно. Начал я использовать этот метод уже достаточно давно, уж больно он мне понравился. Быстрый, чистый, практически без запаха, достаточно дешевый — одни плюсы.

Изготовление печатной платы

ВИДЕО ПО ТЕМЕ: Травление платы в р-ре перекиси водорода

Помню, в детстве, не простой задачей было сделать печатную плату. Плата разводилась на бумажке, потом сверлились отверстия, разводка перерисовывалась на фольгированный текстолит или гетинакс лаком, не закрашенные области фольги стравливались. И только потом лак счищался, а дорожки залуживались. Самым сложным этапом было как раз травление печатной платы, так как нужно было найти хлорное железо. В радио кружке оно было, а вот дома приходилось травить медным купоросом.

Привет всем интересующимся! В качестве катализатора используется обычная поваренная соль.

Травление платы в растворе перекиси водорода и лимонной кислоты

С 13 мая года он не сканирует новые посты. С 20 мая года не перенесённые в черновики посты теперь редиректят на Хабр. СоХабр закрыт. Электроника для начинающих. Доброго времени суток уважаемые коллеги начинающие и не очень радиолюбители! Решил опубликовать свою статью на хабре. Сегодня мы вместе с вами попробуем сделать печатную плату методом травления перекисью водорода в домашних условиях.

Путь от схемы до устройства. Часть 3: рисуем маркером

Традиционно платы травят хлорным железом, как это ранее было описано в статье про лазерно-утюжную технологию. Однако хлорное железо имеет ряд недостатков. В частности, оно оставляет несмываемые пятна на одежде и мебели.

Травление платы перекисью водорода и лимонной кислотой: тонкости обработки платы

Как травили платы в прошлом?

Раньше, чтобы сделать печатную плату, требовалось приложить немало усилий. Сначала схема разводилась на бумаге, потом в заготовке проделывали отверстия, после чего переносили дорожки на фольгированный текстолит или гетинакс, используя при этом лакокрасочные изделия. После высыхания покрытия его отдирали, а плату погружали в емкость с лугом для вытравливания.

Труднее всего было травить плату. Так как для этих целей использовали луг на основе хлорного железа. В радиокружке такое средство не было дефицитным, а вот дома приходилось искать альтернативу, в качестве которой чаще всего выступал медный купорос.

Обработка платы несла в себе еще один секрет: плата травилась неравномерно. Некоторые дорожки разъедались, а местами поверхность недотравливалась. Все из-за неопытности умельцев или многократного использования лужного раствора.

Достоинства домашнего метода:

Высокая скорость травления.
Процесс протекает при комнатной температуре.
Доступность.
Простота приготовления.
Самый дешевый метод травления меди.
Раствор из перекиси водорода, лимонной кислоты и соли безопасен — как для тела, так и для одежды.
Лимонная кислота и перекись водорода не оставляют грязных пятен.

Недостаток

Средний цитрат меди малорастворим, а значит — может выпасть в осадок, в том числе и на поверхность травления. Чтобы предотвратить проблему, не экономьте лимонную кислоту.

Компонентный состав

Перекись водорода 3%-я — 100 мл.
Кислота лимонная – 30 грамм.
Поваренная соль – 5 грамм (в качестве вспомогательного компонента прохождения реакции).
Вода (в случае надобности).

Важно! Раствора, приготовленного в такой пропорции, хватит, чтобы вытравить медную фольгу толщиною в 35 мкм и площадью 100 кв. см.

Полезные советы:

Если раствор пенится (пузырится), то перекись водорода, лимонная кислота и соль взяты в неправильных пропорциях. В частности, скорей всего вы перебрали с солью. Добавьте в смесь немного перекиси и воды.
Соль при изготовлении раствора не жалейте, так как она играет роль катализатора, и в процессе травления практически не расходуется.
Примерно через 20 минут травления, достаньте и осмотрите плату на предмет подтравов, так как после того, как стравится фольга, может начать подтравливаться материал под рисунком или слоем тонера.
Чем больше гидроперита, тем быстрее пройдет процесс. Но учтите, что раствор не хранится, и повторно его использовать нельзя, значит — если перекиси будет много, то она будет просто перерасходована. Избыток гидроперита можно определить по обильному пузырению во время травления.
Чтобы понять, готова ли плата, не доставая ее, следите за раствором. Если он перестал шипеть и пузыриться, то либо травить больше нечего, либо средство выдохлось. Достаньте и проверьте.
Тонер смывайте ацетоном.
Если после смывки тонера плату опустить в остатки смеси, то дорожки меди станут розовыми и избавятся от окислов. Лудить такую обработанную плату намного быстрее и проще.

Как правильно травить плату?

Чтобы травление платы перекисью водорода и лимонной кислотой прошло быстрее, можете воспользоваться двумя контейнерами. Просто поместите меньшую емкость с лугом в контейнер большего размера и налейте в нее горячую воду. Это ускорит и усилит процесс.

Травление платы в р-ре перекиси водорода выполняют так: плату помещают в луг стороной, на которой нарисованы дорожки, вниз, чтобы продукты распада легко опускались на дно емкости. Чтобы реакция проходила более равномерно, раствор нужно время от времени слегка помешивать. Весь процесс занимает не более 10 минут.

По завершении травки плату необходимо нейтрализовать и промыть под проточной водой.

Такой метод обработки платы полностью безопасен. Делать платы теперь можно и на работе, и дома, и в офисе, а работать с небезопасными реагентами при этом совсем не обязательно.

Важно! Если раствор сильно пенится, то соли вы всыпали слишком много. Подлейте еще перекиси, иначе реакция пройдет чересчур активно, дорожки могут быть повреждены.

Если в процессе реакции вы вытянете плату и взглянете на нее, то не сможете заметить отличий, по сравнению с тем, как проходит травление печатной платы в хлорном железе, их просто нет. Главное отличие – быстро проходящая реакция и менее опасный процесс для человека.

В чем минусы травления в хлорном железе

Раствор не прозрачный, что затрудняет контроль за процессом. Приходится постоянно доставать плату из травильного раствора.
Раствор хлорного железа очень сильно пачкает сантехнику. Каждый сеанс травления плат заканчивается процессом отшаркивания сантехники (раковины, ванны и всего с чем может соприкоснуться раствор ).
Очень сильно пачкает одежду. При работе с хлорным железом следует одевать одежду которую будет не жалко выбросить, ведь раствор очень сильно въедается в ткань, так сильно что ее почти не возможно потом отстирать.
Раствор агрессивно влияет на любой металл имеющийся поблизости, даже при хранении в негерметично таре ближайшие металлические предметы могут покрыться ржавчиной. Как-то закрыс банку с хлорным железом металлической крышкой (крышка была окрашена), через пару месяцев эта крышка превратилась в труху.

Как понять, что плата уже вытравилась?

В водородно-кислой среде реакция проходит по формуле: Cu+ h4Cit +h3O2→ H[CuCit] +2h3O. Травление печатной платы в перекиси водорода можно считать завершенным, если в растворе прекратились какие-либо реакции: он больше не шипит и не пузырится.

Готовую плату очищают и промывают водой. Тонер или краску стирают ацетоном. После чего плату тщательно протирают и обезжиривают.

Важно! Проверяйте дорожки на целостность после обработки платы. Поврежденная схема не будет работать.

Как вы могли убедиться, травление платы перекисью водорода в домашних условиях не только возможно, но и безопасно. Не составит труда найти необходимые компоненты для приготовления травящего состава, а сам процесс займет не более 15 минут. Сегодня любой радиолюбитель, благодаря простым и точным советам, сможет поэкспериментировать дома без нанесения вреда себе и окружающим.

↑ Как использовать рецепт?

Всё это необходимо смешать перед использованием в стеклянной или пластиковой посуде. Количество ингредиентов можно пропорционально изменять, а лимонной кислоты можно и побольше
.

Время травления около 20 минут

при комнатной температуре, зависит от площади платы. Увеличение температуры не приводит к значительному увеличению активности, поэтому, я считаю, что подогревать не нужно. Важно перемешивать травящий раствор для доступа свежего раствора и смывания продуктов реакции.

Раствор по этому рецепту руки и одежду не разъедает

и раковину не пачкает. Изначально раствор прозрачный, а по мере использования приобретает цвет «морской волны», зеленовато-голубоватый.

Фотка в процессе, прислал на Датагор Beso

(Минск): «Действительно, травит быстро, травит чисто, и, что немаловажно, травит дешевле, чем хлорным железом»

Для коррекции недостатков ЛУТ подходит перманентный маркер, маркер с краской (paint marker) или лак для ногтей. Раствор не хранится, всегда
лучше травить в свежеприготовленной смеси
.

Мой вариант травления в ведёрке из-под какой-то еды. Очень экономно расходуется раствор.

А ещё в Сети предлагают вариант с заменой лимонной кислоты на 70% уксусную. Я считаю, что делать так можно только в самом крайнем случае, т. к. получаем вонь и работу с более опасной средой.

Лечение грибка ногтей перекисью водорода по Неумывакину

Ногтевой грибок (онихомикоз) – заболевание, которое доставляет массу неудобств человеку, не только из-за значительных косметических дефектов, а еще и вызывает неприятный запах и сильный зуд. Лечить такое заболевание сложно, и часто лекарственные препараты не приносят желаемых результатов. В таких случаях можно обратиться к методам нетрадиционной терапии. Применение перекиси водорода при грибке ногтей на ногах и руках является эффективным способом борьбы с недугом в домашних условиях. Как лечить грибок ногтей перекисью по Неумывакину

Академик И. П. Неумывакин рекомендует применять перекись водорода против онихомикоза в качестве самостоятельного средства, которое способно излечить даже самые запущенные состояния. Неумывакин советует перед началом проведения процедуры хорошо распарить ногти в теплой воде, растворив в ней не много порошка пищевой соды. На 1 литр воды достаточно взять 1 большую ложку соды.

Далее на ногтевую пластину следует приложить пропитанный 3% раствором пергидроля кусочек ватного диска. Такую примочку оставляют на ногте на 1 час, поэтому ее следует зафиксировать напальчником.

Подобные процедуры академик советует выполнять каждый день, а в запущенной форме лечение грибка ногтя перекисью должно проводиться дважды на день.

Еще одним хорошим способом, по мнению академика Неумывакина, являются ванночки с добавлением пероксида. На 1 литр теплой воды необходимо взять 2 столовые ложки препарата 3% концентрации. Продолжительность такой процедуры – 15 минут, а курс терапии не менее месяца.

Народные способы лечения

Избавиться от такого неприятного заболевания, как онихомикоз, помогут народные рецепты. Существует довольно большое их количество, но мы рассмотрим несколько самых популярных и эффективных.

Пероксидные ванночки

Это самый простой, но, тем не менее, действенный способ для лечения грибка. Для приготовления возьмите:

3% раствор пероксида,
теплую воду,
емкость для ванночек.
На 1 литр воды понадобится 30 мл пероксида. Вода должна быть c температурой около 40-42 градусов. Пораженные болезнью ногтевые пластины погружают в емкость с водой и перекисью минут на 15. Лечебный эффект станет заметен уже на 5 день. Курс лечения до полного выздоровления, но не менее 30 дней.
Ванночки с борной кислотой
Еще один действенный рецепт для лечения грибка в домашних условиях. Для приготовления раствора возьмите:
1,5 литра теплой воды,
2 столовых ложки борной кислоты,
3 столовых ложки яблочного уксуса,
3 столовых ложки 3% перекиси.
Приготовьте раствор и опустите в него пораженные ногти минут на 20-30. Процедуры выполняют один раз в сутки, в течение 4 – 6 недель. Также прочитайте об интересном способе лечения: спирт, перекись водорода и уксус от грибка.
Трехкомпонентное средство
Этот способ необходимо применять дважды в сутки, утром и вечером. Для приготовления лечебного раствора понадобиться взять:
перекись водорода,
уксус,
спирт.
Все компоненты смешивают в равных частях, а затем сразу же наносят на пораженные онихомикозом ногти и кожу. Через 15 минут необходимо смыть средство проточной водой. Лечение грибка спиртом с уксусом и перекисью быстро избавит от неприятного запаха, зуда и шелушения кожи. Лечение длится не менее 4 недель.
Шипучие примочки
Применение этих примочек покажет результат уже через несколько дней. Чтобы приготовить лечебный раствор, понадобятся:
4 стакана воды (горячей),
0,5 стакана соли морской,
0,5 стакана пищевой соды,
0,25 стакана белого уксуса,
0,25 стакана перекиси 3%.
Составные смешивают и приготовленным составом пропитывают ватный тампон, которым наносят лекарство на больные ногти. Такие примочки рекомендуется делать каждые 10 часов. Курс терапии занимает около месяца.
Источник: Pharmindex.ru для газеты «Аптека-Фарминдекс»

Травление платы перекисью водорода и лимонной кислотой: тонкости обработки платы

Травление платы перекисью водорода и лимонной кислотой – рецепт, пользующийся особой популярностью у радиолюбителей. Это не только быстрый, но и безопасный способ получить готовое для паяния элементов будущего прибора полотно.

Как травили платы в прошлом?

Современные методы обработки плат

Травление платы перекисью водорода и лимонной кислотой не новинка. Многие слышали о таком методе и раньше. Выбрав такой вариант подготовки платы, вы откроете для себя не одно преимущество по сравнению с травлением в хлорном железе. Например, качество обработки, безопасность и экологичность перекиси в сочетании с окислителем.

Рецепт обработки платы дома

Все, что необходимо для того, чтобы выполнить травление платы перекисью водорода и лимонной кислотой, вы найдете в своей аптечке и на кухне или без проблем сможете приобрести. Еще одно неоспоримое преимущество обработки плат таким способом – стоимость ингредиентов для создания раствора. Вот и еще одно преимущество водородной смеси – она обойдется намного дешевле хлорного железа.

Компонентный состав

Перекись водорода 3%-я — 100 мл.
Кислота лимонная – 30 грамм.
Поваренная соль – 5 грамм (в качестве вспомогательного компонента прохождения реакции).
Вода (в случае надобности).

Подготовка платы

Нарисуйте и напечатайте плату.
Вырежьте необходимых размеров кусок текстолита.
Перенесите тонер на текстолит и оставьте отмокать, после чего удалите.

Как приготовить раствор?

Подогрейте перекись водорода: поставьте бутылочку на водяную баню и дождитесь, пока температуры двух веществ не выровняются.
Возьмите чашку. Подойдет любая, только не металлическая.
Перелейте разогретую перекись в чистую сухую посудину и всыпьте лимонную кислоту.
Тщательно перемешайте смесь.
Помешивая, добавляйте соль, которая в растворе играет роль катализатора.

Как правильно травить плату?

По завершении травки плату необходимо нейтрализовать и промыть под проточной водой.

Как понять, что плата уже вытравилась?

Важно! Проверяйте дорожки на целостность после обработки платы. Поврежденная схема не будет работать.

раствор для травления меди и ее сплавов — патент РФ 2010034

Использование: обработка поверхности металлов химическим путем, в частности перед нанесением покрытий на медь и ее сплавы, а также глянцевая обработка. Сущность изобретения: раствор для травления меди и ее сплавов содержит, г/л: серная кислота 5 — 850; перекись водорода 1 — 50; азокраситель 0,0005 — 5. 3 табл.

Рисунок 1, Рисунок 2

Формула изобретения

РАСТВОР ДЛЯ ТРАВЛЕНИЯ МЕДИ И ЕЕ СПЛАВОВ , содеpжащий сеpную кислоту, пеpекись водоpода и стабилизатоp, отличающийся тем, что, с целью увеличения эффективности использования pаствоpа путем оптимального упpавления его составом, он в качестве стабилизатоpа содеpжит азокpаситель пpи следующем соотношении компонентов, г/л:
Серная кислота 5 — 850
Перекись водорода 1 — 50
Азокраситель 0,0005 — 5

Описание изобретения к патенту

Изобретение относится к области обработки поверхности металлов химическим путем перед нанесением покрытий на медь и ее сплавы, а также для глянцевой их обработки и может быть использовано в производстве печатных плат, в электронной, приборостроительной, машиностроительной и других отраслях промышленности.

Для травления меди и ее сплавов применяют самые различные составы [1] содержащие азотную, соляную, уксусную и др. кислоты. Эксплуатация таких растворов вредно влияет на здоровье работающих и окружающую среду. Такие растворы используют частично, а их обезвреживание является сложным и трудоемким процессом.

Для травления медной фольги в производстве печатных плат используют растворы, содержащие серную кислоту и персульфат аммония или перекись водорода. Комплексообразующее действие аммиака также значительно затрудняет обезвреживание таких отработанных растворов.

Цель изобретения — разработать экологически мало вредные, легко обезвреживаемые растворы для травления меди и ее сплавов.

Экологически чистыми являются растворы, содержащие перекись водорода и серную кислоту, которые используют при повышенных 40-90^оС температурах. После охлаждения растворов до комнатных температур медь из них удаляют в виде кристаллогидратов сульфата меди. После корректирования концентраций кислоты и перекиси водорода подогретые растворы используют повторно. Длительность использования таких растворов неограничена.

Для увеличения эффективности использования перекиси водорода, т. е. снижения скорости ее саморазложения, в раствор вводят специальные добавки — стабилизаторы, среды которых наиболее распространены сульфоновые кислоты.

При длительном использовании растворов стабилизатор израсходуется, поэтому при корректировке раствора по перекиси водорода и кислоте необходимо добавлять определенное количество стабилизатора, концентрацию которого в растворе сложно определить.

Цель изобретения — создать легко корректируемые растворы травления меди и ее сплавов, позволяющие наиболее эффективно использовать перекись водорода, т. е. снизить ее расход при растворении определенного количества металла. В идеальном случае этот расход составляет 1 моль перекиси водорода на 1 моль меди.

Наиболее близкими по составу и достигаемому результату являются растворы, содержащие в качестве стабилизатора алкансульфоновые кислоты, содержащие более 18 атомов углерода [2] .

Недостатком таких стабилизаторов является их малая доступность, дороговизна и сложность определения их концентрации в растворе травления.

Указанная цель достигается тем, что в раствор, содержащий серную кислоту и перекись водорода, вводят азокрасители, соединения, содержащие одну или несколько азогрупп — N= N-, связывающих остатки ароматических или гетероароматических соединений друг с другом или с остатками соединений, имеющих активные СН₂-группы, при следующем соотношении компонентов, г/л:
Серная кислота 5-850
Перекись водорода 1-50
Азокраситель 0,0005-5
Пределы концентраций компонентов в раствора соответствуют известным составам растворов. Исключение составляет концентрация стабилизатора, незначительное количество которого (0,5 мг/л) на некоторое время полностью прекращает саморазложение перекиси водорода, что показывают данные табл. 1.

Предлагаемые стабилизаторы (табл. 2) известны как красители и как индикаторы для кислотно-основного, фотометрического, комплексно-метрического анализа. В данном случае их используют совершенно для другой цели — для стабилизации перекиси водорода, а их характерный цвет в кислой среде — для корректирования концентрации во время травления.

Присутствие стабилизаторов в растворе травления позволяет использовать перекись водорода только для растворения металла (соотношение Cu/ H₂O₂= 1: 1). Кроме того, при постоянном соблюдении оптимальной концентрации стабилизатора, расход его является незначительным.

Таким образом, использование предлагаемых растворов на практике позволяет значительно экономить материалы и трудовые затраты. (56) 1. ГОСТ 9.305-84, карта 15.

2. Патент Японии N 52-16452, кл. С 23 G 1/02, оп. 1972.

Как изготовить вибрационный столик для травления печатных плат / Своими руками (DIY) / iXBT Live

После того, как мне надоело проводить очередные полчаса за очень интеллектуальным занятием в виде покачивания ванночки с травящим раствором, я решил собрать что-то, позволяющее мне от этого дистанцироваться. В результате получилась следующая конструкция:

Столик состоит из двух пластин. Нижняя — из чего угодно, лишь бы жесткости было достаточно, верхнюю лучше изготовить из прозрачного материала. Почему прозрачного — объяснено ниже. Нижняя пластина неподвижная, верхняя вибрирует, поэтому связь между ними не должна быть жесткой. Я применил стойки, собранные из бобышек из пористой резины:

Через центральные отверстия бобышек пропущено резиновое колечко (вырезано из велосипедной камеры), которое сверху зафиксировано кусочками из корпуса шариковой ручки, а снизу — кусочками зубочистки:

Снизу на пластину-основание наклеены (на двустороннюю клейкую ленту, но лучше сразу «моментом» приклеить) ножки все из той же пористой резины. В итоге верхняя пластина может совершать колебательные движения с относительно большой амплитудой, а нижняя стоит как вкопанная на столе и не издает никаких посторонних шумов. В качестве источника вибрации применен какой-то двигатель от какого-то древнего магнитофона, на оси которого закреплен эксцентрик из кусочка алюминиевого бруска, в качестве регулятора скорости вращения применен относительно мощный потенциометр на 470 Ом:

Запитан моторчик от сетевого адаптера (написано 5 вольт, но выдает все 8, видимо, нестабилизированный):

Ванночка для раствора закрепляется на верхней пластине с помощью кусочков двусторонней клейкой ленты. Теперь поясню, почему верхняя пластина должна быть прозрачной. После экспериментов с хлорным железом (и окончательного перехода на лазерно-утюжную технологию) я перешел на раствор для травления, состоящий из водного раствора соляной кислоты и перекиси водорода (вернее размолотого гидроперита). Раствор достаточно живучий (если мутнеет, нужно добавлять еще гидроперита) и главное — прозрачный:

Поэтому если подсветить ванночку (прозрачную) снизу, то можно оценить степень готовности платы — уже протравленные места будут просвечивать. В случае двусторонних плат так просто уже не получится, можно подсвечивать сверху и снизу, но для окончательной оценки плату приходится вынимать и осматривать с обоих сторон вне ванночки. Впрочем, я стараюсь двусторонних плат не делать. Также для двусторонних плат (если травить сразу обе стороны) нужно обеспечить доступ раствора к двум сторонам одновременно. Добиться этого просто — достаточно на уголках платы закрепить кусочки разрезанной вдоль полиэтиленовой трубочки как показано ниже:

Фотография на самом деле постановочная, так как плата уже протравлена, залужена и засверлена, но принцип понятен. Замечу, что система в зависимости от подводимой к мотору мощности, упругости стоек, веса ванночки и т. д. имеет несколько устойчивых состояний, различающихся частотой и амплитудой вибраций, нужно подобрать такие условия (обычно достаточно подкрутить потенциометр), чтобы амплитуда была не очень большой (при большой — большие волны и раствор может выплеснуться), и не очень маленькой (хуже перемешивается раствор). Капельки раствора все равно периодически выплескиваются (можно закрывать ванночку крышкой), особой опасности он не представляет, но столик и стол, на котором он стоит, лучше вытереть по окончании процесса. Выглядит все это скорее как прототип и временная поделка, но тем не менее, работает уже несколько лет, и менять/модернизировать что-либо не хочется (или лень). И в заключении видео с последней стадией — подсветка фонариком снизу показала, что промежутки между дорожками и полигонами протравились полностью:

Новости

Публикации

У меня есть хороший знакомый, который делает и продает недорогие сборки ПК. В своих сборках он довольно часто использует накопители от компании KingFast объемом 120 и 240ГБ. Мне же стало…

Современный ПК тяжело представить без акустической системы. Акустика развивается, получает дополнительные источники музыкального сигнала. Сегодня рассмотрим доступную модель акустики формата 2.1…

В сентябре Nitecore исполнилось 15 лет, но юбиляр не получал, а разослал подарки тем, с кем сотрудничал многие годы. Нехарактерный для рынка и приятный поступок. Ну что, посмотрим что оказалось в…

Еще в середине 2020 года главная железнодорожная компания России «РЖД» представила обновленный двухэтажный вагон, который должен заменить на линии устаревшие модели. Буквально в 2021 году, был…

В этой статье вы узнаете какими получились бюджетные TWS-наушники с функцией ANC (шумоподавления) от компании Ugreen. Поговорим обо всём самом интересном, поэтому без долгих вступлений, сразу…

Обзор колонки Tronsmart Bang Mini начал с её разборки. Дальше собрал и приступил к прослушиванию музыку. К проработке средних басов есть вопросы, но нижний бас неплох. Понравился средний диапазон….

Как создать травитель для печатных плат, который автоматически улучшается после каждого использования « Mad Science :: WonderHowTo

Уильям Финукейн
20.05.12 11:18

Травление собственных печатных плат доставляет массу удовольствия, но для травления требуются сильные химические вещества, чтобы растворить медное покрытие на пустых печатных платах. Обычный раствор хлорида железа работает хорошо, но может быть дорогим и оставляет стойкие пятна. К счастью, мы можем приготовить собственный травитель дома с помощью обычных химикатов! Более того, наш новый травитель приобретет зловещий зеленый цвет, а не тусклый коричневый цвет хлорида железа.

Материалы

Соляная кислота
Перекись водорода

Шаг 1 Приобретите химикаты

Перекись водорода можно приобрести в любой аптеке. Обычно это 3% раствор для медицинских целей. Это будет хорошо для травления. Если у вас более высокая концентрация перекиси водорода, обязательно разбавьте ее до 3%, прежде чем что-либо смешивать.

Фото Apartment Therapy

Соляная кислота доступна в большинстве хозяйственных магазинов. Он используется в бассейнах и в качестве разбавителя краски, среди прочего. Соляная кислота — это всего лишь 30% раствор соляной кислоты в воде.

Фото Джо Нортона

Предупреждения

Не прикасаться, не вдыхать и не глотать соляную кислоту!
При открывании бутылки с кислотой используйте средства защиты органов дыхания.

Шаг 2 Смешивание

Смешайте две части разбавленной перекиси водорода с одной частью соляной кислоты. Готово!

Перекись водорода действует как окислитель, позволяя кислоте разъедать медь. Поместите плату для гравировки в новый раствор и смотрите, как она работает! Ваша плата будет травиться подозрительно быстро, но не волнуйтесь, это то, что должно произойти!

После первого травления вы должны заметить, что раствор начинает приобретать светло-зеленый оттенок. Это медь, которая растворилась в растворе. Этот зеленый цвет будет становиться глубже с каждым использованием. Растворенная медь образует хлорид меди, который сам по себе может быть использован для травления металла.

Фото vkoudymov

Выдержать соотношение перекиси водорода и соляной кислоты при многократном травлении достаточно сложно. Оба раствора содержат воду, и сама реакция травления дает воду. Поскольку я не химик, ниже воспроизведена некоторая химическая информация о травлении хлоридом меди.

Перекись водорода в качестве пополнителя

Это цитата непосредственно из RD Chemicals:

«Система пополнения перекисью водорода (h3O2) была популярна в фотохимической промышленности. Использование этой системы требует надежной системы управления, как для компоненты, необходимые для пополнения системы, перекись водорода и соляная кислота

Использование перекиси водорода также дает более чистый хлорид меди без примесей хлорида натрия (NaCl), но уровень соляной кислоты необходимо тщательно контролировать по мере ее потребления. в части регенерации реакции. Этот метод пополнения также страдает от того факта, что чрезмерное пополнение перекисью водорода может привести к образованию свободного газообразного хлора ».

Перейдите по этой ссылке для получения дополнительной информации.

Если вы хотите получить максимальное количество меди в своем растворе хлорида меди, ознакомьтесь с этим замечательным руководством.

Предупреждения

Если вы этого не поняли, испорченный раствор может привести к выделению газообразного хлора, который является химическим оружием и весьма опасен. Не связывайтесь с добавлением большого количества перекиси водорода в раствор, если у вас нет надежного способа измерения содержания раствора. Всегда выполняйте опасную химию снаружи или под вытяжным шкафом.
Кроме того, при плавлении ПВХ может выделяться газообразный хлор. Не используйте лазерную гравировку на блокнотах из молескин!

Перекись водорода нестабильна и очень быстро разрушается под воздействием света (отсюда и непрозрачная коричневая бутылка в аптеке). Храните травильный раствор в герметичном непрозрачном контейнере, чтобы сохранить соотношение химических веществ. При воздействии света соотношение будет нарушено, и ваш протравитель будет работать со скоростью улитки.

Признание невежества и стремление вперед

Мне катастрофически не хватает знаний в области химии, но одна вещь, связанная с травлением хлоридом меди, привлекла мое внимание. Вы можете контролировать содержание соляной кислоты, проверяя проводимость раствора, как и в нашем проекте автоматического сада!

Вам придется откалибровать желаемое напряжение на основе эмпирических тестов со скоростями травления, но теоретически вы можете контролировать уровень HCL с помощью аналогового входа Arduino. Перекись водорода контролируется измерителем окислительно-восстановительного потенциала (ОВП). Эти метры не дешевы, но они достижимы.

Подключите выход к контроллеру Arduino, и вы сможете автоматизировать дозирование соляной кислоты и перекиси водорода, чтобы поддерживать травитель в идеальном рабочем состоянии. Не забудьте закрыть весь резервуар с кислотой, чтобы свет не мог проникнуть внутрь и разрушить перекись водорода.

Фото с сайта 5pcb.com

Если вы сможете все это провернуть, то, по сути, в вашем распоряжении будет травитель заводского качества, который не нужно тщательно утилизировать, поскольку его можно использовать повторно. Ингредиенты дешевые и доступные. Самое сложное — определить идеальное соотношение химикатов, как только вы начнете травить.

В ближайшем будущем я планирую провести еще несколько экспериментов с этим травителем. Если мы сможем стабилизировать химические рационы с помощью диспенсера Arduino, у меня будет бесконечный резервуар для травления, и мне больше никогда не придется работать с травильными кислотами! Ура для безопасности.

Изображение Simpsons Wiki

В этом случае безопасность наступит после очень тщательной и ненадежной химии, поэтому, если вы решите взяться за этот проект, всегда надевайте химические защитные средства для рук, тела и лица. Не забывайте о защите глаз!

Вопросы? Обеспокоенность?

Как травить платы? Дайте нам знать в комментариях ниже или опубликуйте тему на форуме для потомков. Если у вас есть какие-либо вопросы, предложения или исправления, не стесняйтесь писать мне лично.

Не забудьте! В настоящее время мы принимаем заявки на участие в нашем фотоконкурсе, чтобы получить шанс выиграть свой собственный комплект очков для осознанных сновидений! Просто разместите на пробковой доске изображение проекта, который вы сделали или над которым сейчас работаете. Все проекты приветствуются. Вот мой пример записи.

Основное фото Wired

Хотите освоить Microsoft Excel и поднять перспективы работы на дому на новый уровень? Начните свою карьеру с нашего учебного комплекта Microsoft Excel Premium от А до Я в новом магазине Gadget Hacks Shop и получите пожизненный доступ к более чем 40 часам базовых и продвинутых инструкций по функциям, формулам, инструментам и многому другому.

Купить сейчас (скидка 97%) >

Другие выгодные предложения:

Скидка 97 % на The Ultimate White Hat Hacker Certification Bundle 2021
Скидка 98 % на комплект Accounting Mastery Bootcamp 2021
Скидка 99 % на The All-in-One Data Scientist Mega Bundle 2021
Скидка 59 %: XSplit Lifetime Подписка (Windows)
Скидка 98 % на пакет сертификации Premium Learn To Code 2021
Скидка 62 % Программное обеспечение MindMaster Mind Mapping: бессрочная лицензия
Скидка 41 %0006

Оставьте первый комментарий

Горячий
Последние

pcb — хлорид железа или соляная кислота + перекись водорода для травления?

Спросил 11 лет, 11 месяцев назад

Модифицировано 4 года, 7 месяцев назад

Просмотрено 27 тысяч раз

\$\начало группы\$

В настоящее время покупаю необходимый комплект, чтобы начать травление своих собственных плат, и подошли к этапу решения для травления. Хлорид железа, кажется, является стандартом для травления, но я также читал о травлении соляной кислотой + перекисью водорода, которое, по-видимому, лучше во всех отношениях (как для окружающей среды, так и для моего кармана).

Был ли у кого-нибудь опыт с этим методом травления?

печатная плата
травление

\$\конечная группа\$

\$\начало группы\$

Я использовал раствор соляной кислоты/перекиси водорода. Он отлично работает, когда он свежий, но он НЕ держится для меня. Если я вернусь и воспользуюсь им через пару недель, он просто не сработает. Я еще не занимался надлежащей утилизацией, поэтому накопил немного вещества в стеклянных банках (кстати, крышки которых ржавеют от кислоты). Как только я выясню, как избавиться от смеси кислоты и перекиси, я думаю, что попробую FeCl.

\$\конечная группа\$

\$\начало группы\$

Я перешел с FeCl исключительно на кислоту/перекись водорода, по моему опыту у него очень короткий срок хранения, но, учитывая его дешевизну, это не имеет значения, основные преимущества — скорость травления и результаты, FeCl занимает в 3-4 раза больше времени. дольше, чем новая порция кислоты/перекиси водорода, и с последней я без проблем вырезал дорожки до 0,2 мм.

\$\конечная группа\$

\$\начало группы\$

Не могу прокомментировать это конкретное сочетание, но я знаю, что некоторые альтернативы имеют плохой срок годности приготовленного раствора. Раствора FeCl хватает на неопределенный срок. Самым большим недостатком FeCl является то, что он окрашивается.

\$\конечная группа\$

\$\начало группы\$

Я всегда использую персульфат натрия для травления. Мне это очень нравится, потому что в результате получается прозрачная жидкость, поэтому вы можете видеть процесс травления. Через некоторое время он становится синим, но при достаточной концентрации вы можете использовать его несколько раз. Он испачкает вашу одежду, если вы не будете осторожны, но он не оставляет пятен на коже, как это делает хлорид железа. Преимущество по сравнению с соляной кислотой + перекисью водорода заключается в том, что они не причинят вам (так сильно) вреда при контакте с кожей. Если на руки попал персульфат натрия, его можно просто смыть. Вот некоторые из моих травлений, выполненных с использованием персульфата натрия. (фото в обратном порядке)

\$\конечная группа\$

\$\начало группы\$

Я только начал травление и выбрал хлорид меди (CuCl2 — полученный химикат травления меди соляной кислотой + перекись). О сроке годности: Самое замечательное в CuCl2 то, что вы можете РЕГЕНЕРИРОВАТЬ раствор, добавляя немного кислорода (насос для аквариума, встряхивая бутылку или добавляя немного h3O2) или кислоты время от времени. Это означает, что вам почти никогда не придется утилизировать опасные отходы. По поводу предыдущего комментария — медь в отходах ядовита даже в очень малых концентрациях. «В Австралии Агентство по охране окружающей среды регулирует максимальное содержание меди в сточных водах до 5 частей на миллион. Если у вас есть травильный раствор, содержащий 150 г/л меди, это означает, что для соблюдения правил необходимо разбавление 1:28000» — с http://members.optusnet. com.au/~eseychell/PCB/etching_CuCl/index.html.

По этой ссылке есть масса информации об использовании CuCl2 для травления меди. Также эта ссылка значительно упрощает процесс: http://www.instructables.com/id/Stop-using-Ferric-Chloride-etchant!—A-better-etc/

CuCl2 медленнее, чем соляная кислота + перекись, но я думаю, что почти никогда не стоит покупать больше травителя.

Хотя я еще не пробовал очень маленькие трассировки. Насколько я понимаю, более медленное травление означает большее подрезание (травление сбоку под резистом). Как уже отмечалось — я новичок.

Также любой, кто хочет это сделать, должен прочитать о хранении соляной кислоты — согласно тому, что я читал, даже немного газа, медленно выходящего из бутылки, может вызвать ржавчину находящегося поблизости металла. Кажется, я читал, что газ тяжелее воздуха, поэтому, если я увижу какую-либо ржавчину, я думаю о том, чтобы положить какое-то базовое химическое вещество на дно 5-галлонного ведра и хранить там кислоту. Может бетонный щебень?

\$\конечная группа\$

\$\начало группы\$

Я использовал оба, и я думаю, что проблема с соляной кислотой + перекисью водорода заключается в 3% перекиси водорода, которую вы можете купить в настоящее время: она просто недостаточно концентрирована. Идея сочетания соляной кислоты и перекиси водорода состоит в том, чтобы получить хлорид меди, раствор для травления, который можно регенерировать, пропуская через него воздух. Проблема в том, что большинство онлайн-рецептов составлены для чего-то вроде 30% перекиси водорода, которая просто недоступна, по крайней мере, в США. Получается, что мы смешиваем нашу жалкую 3%-ную перекись водорода с соляной кислотой, на одной доске все прекрасно работает, а потом в течение двух дней из раствора выдувается O\$_2\$, и у вас остается довольно разбавленная соляная кислота, потому что большая часть того, что вы в нее добавили (97%, если быть точным) — это вода.

Решение, которое я пытаюсь найти, состоит в том, чтобы сконцентрировать перекись водорода путем нагревания/испарения воды. Я еще не травил им платы, но надеюсь, что это приведет меня к стадии CuCl, так что раствор можно будет регенерировать барботированием воздуха и случайным введением соляной (соляной) кислоты.

\$\конечная группа\$

\$\начало группы\$

Я использовал раствор соляной кислоты/пероксида, известный как «супер-о», для травления лопаток турбины из никелевого сплава для получения зернистой структуры. Я использовал девять частей соляной кислоты и одну часть перекиси, но это очень агрессивно… Вы, ребята, должны использовать одну часть соляной кислоты и две части перекиси для своего применения. Я также использую вентиляцию, потому что выделение газообразного хлора является важным фактором. По моему опыту эффективный срок годности раствора после использования составляет всего несколько минут. Если вы разбавите раствор водой до соответствующего pH, вы можете вылить его в канализацию.

\$\конечная группа\$

\$\начало группы\$

Я обнаружил, что 1 часть соляной кислоты и 2 части 3% перекиси водорода протравливают медную доску весом 1/2 унции примерно за 3 минуты (нагретый раствор), что составляет примерно половину времени для хлорида железа. Травление длится около суток. Это стоит намного меньше, чем хлорид железа, а химикаты доступны на месте. Выделение хлора и газообразного водорода делает его непрактичным для использования внутри помещений. Хлорид железа практически не выделяет дыма и может легко использоваться в помещении. Таким образом, в зависимости от того, сколько и как часто вы травите, лучший химикат для вас может варьироваться.

\$\конечная группа\$

\$\начало группы\$

На самом деле даже 3% перекиси будет работать при соотношении 2 части перекиси к 1 части соляной (соляной) кислоты. Более сильная перекись лучше, если вы можете ее достать, особенно для регенерации раствора. Я использовал три разных травителя, в порядке эффективности: кислота + перекись, хлорид железа и персульфат аммония. Я всегда получал подрезку персульфатом аммония. Вы можете добавить немного хлорида ртути в персульфат, чтобы он работал лучше, но как это для токсичного супа, от которого вы не можете избавиться? Когда вы закончите с кислотой + перекисью, добавьте стиральную соду, пока она не перестанет пениться и не потеряет большую часть синего цвета. Затем отфильтруйте осадок и дайте ему высохнуть. Выбросьте уже безвредную жидкость. Выкопайте яму и закопайте осадок или заверните его в фольгу и выбросьте в мусорное ведро. Осадок представляет собой порошкообразный материал, который можно купить в магазине камней и минералов, такой как азурит, бирюза, лазурит, малацит и т. д. Этот материал исходит из земли, поэтому положите его обратно. Из него иногда делают спрей для виноградной лозы. только не ешь все сразу. Большая часть того, что мы делаем, не является экологической проблемой, пока, скажем… 7 миллиардов других людей не делают этого.

\$\конечная группа\$

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Мокрое травление слабыми кислотами · GitBook

Процесс травления отпечатков старых мастеров, используемый при печати

Некоторые из возможных слабых кислот и химикатов

УКСУСНАЯ КИСЛОТА = Ch4COOH (также пишется как Ch4CO2H или C2h5O2 ) Белый уксус
ЛИМОННАЯ КИСЛОТА = C6H8O7 Кислая соль сухая порошкообразная форма
СОЛЯНАЯ КИСЛОТА/СОЛЯНАЯ КИСЛОТА = HCl Плавательные бассейны для снижения щелочности
ПЕРОКСИД ВОДОРОДА = h3O2 Антисептический раствор первой помощи и мягкое дезинфицирующее средство для ран
Хлорид натрия = NaCl Химическое название Соль
Сульфат меди = CuSO4

эксперименты FAB ACADEMY

В 2018 году Виктор Леви из Fab Lab ULB использовал лазерную печать и термоперенос маски, затем химическую ванну и лазерную резку для контура. здесь

В 2019 году Аксель Корню из UlB Lab использовал виниловый слой фоторезиста и фотолитографию для создания маски, затем использовал химическое травление в ванне, наконец, вырезал контур лазером здесь

На Fab Academy 2019 Пертту Пийрайнен из Fab Lab Oulu использовал машину для лазерной гравировки и распыления здесь

В Fab Academy 2020 Тошики Цучияма из Fab Lab Kamakura использовал лазерную гравировку и химические травления в домашних условиях. Шаги

Безопасность превыше всего

Не довольствуйтесь безопасностью, потому что вы «используете только небольшое количество химиката на небольшой тестовой площади!».

Надлежащее место: Выполнение процесса над раковиной с проточной водой
Защита глаз: ЗАЩИТНЫЕ ОЧКИ
Защита рук: Химически стойкие ПЕРЧАТКИ
Хорошая вентиляция: Откройте окно, смесь для травления может быть безобидной, но во время травления она пахнет немного странно.
Правильно выбранный контейнер для смешивания: Травление ПХБ в металлической посуде не допускается. Для этого используют емкость из стекла, керамики или пластика.
Не держитесь слишком близко: Во время травления раствор будет пузыриться с поверхности меди.

Сравнение рецептов маринования

В зависимости от наличия компонентов радиолюбители используют одно из решений, показанных в таблице ниже. Растворы травления расположены в порядке популярности их использования радиолюбителями в домашних условиях.

Название раствора	Структура	сумма	Технология приготовления пищи	Преимущества	недостатки
Перекись водорода плюс лимонная кислота	Перекись водорода (h3O2) + лимонная кислота (C6H8O7) + соль (NaCl)	100 мл + 30 г +5 г	Растворите лимонную кислоту и хлорид натрия в 3% растворе перекиси водорода	Доступность компонентов, высокая скорость травления, безопасность	Не хранится
Перекись водорода плюс соляная кислота	Перекись водорода (h3O2) + соляная кислота (HCl)	200 мл + 200 мл	Налейте 10% соляную кислоту в 3% раствор перекиси водорода.	Высокая скорость травления, повторное использование	Требуется высокая точность
Водный раствор хлорида железа	Вода (h3O) + хлорид железа (FeCl3)	300 мл + 100 г	Растворите хлорид железа в теплой воде	Достаточная скорость травления, повторное использование	Низкая доступность хлорида железа
Водный раствор сульфата меди	Вода (h3O) + Сульфат меди (CuSO4) + Соль (NaCl)	500 мл + 50 г + 100 г	Растворить в горячей воде (50-80°С) поваренную соль, а затем медный купорос	Доступность компонентов	Отравление медным купоросом и медленное травление, до 4 часов

Другие рецепты

ЛИМОННАЯ КИСЛОТА и ПЕРОКСИД ВОДОРОДА

На каждый см² (квадратный сантиметр) медной печатной платы весом 1 унция для травления смешайте:

 - КИСЛОТА ЛИМОННАЯ безводная или другая 0,15 г
- ПЕРОКСИД ВОДОРОДА 4 мл
- соль поваренная, NaCl любого вида 0,05 грамм

КИСЛОТА СОЛЯНАЯ и ПЕРОКСИД ВОДОРОДА

 - КИСЛОТА СОЛЯНАЯ 30 % продается в хозяйственном магазине как СОЛЯНАЯ КИСЛОТА 30 % или 10 молярная (37 % 12 молярная тоже подойдет), используемая для очистки бассейнов.
- ПЕРЕКИСЬ ВОДОРОДА 3% для очистки порезов доступна везде
- СТАЛЬНАЯ ШЕРСТЬ или РЖАВЫЕ ГВОЗДИ (не блестящие оцинкованные)

УКСУСНАЯ КИСЛОТА И ПЕРОКСИД ВОДОРОДА

 - Уксус белый не менее 4% КИСЛОТЫ УКСУСНОЙ.
- Перекись водорода – стандартная 3%-ная концентрация, которую можно купить в любой аптеке. Проверьте раздел первой помощи.
- Соль (NaCL)

От начала до конца, травление занимает 20 минут для небольших плат или до часа для больших.

Смешайте одну часть уксуса с одной частью перекиси водорода.
Вам нужно достаточно раствора, чтобы покрыть доску жидкостью примерно на 1/2 дюйма.
Добавьте пару хороших порций (может быть, 1 чайную ложку?) соли и перемешайте все пальцем в перчатке.
Опустите плату в раствор медной стороной вверх. Должны получиться очень мелкие пузырьки. Если вы не видите крошечных шипящих пузырьков, добавьте еще немного соли.
Примерно через 30 секунд вы должны увидеть, как на медных участках собирается желтовато-коричневый слой грязи.
Каждые 60 секунд протирайте плату поролоновой щеткой. Не вынимайте плату из раствора. Просто воткните туда щетку и сотрите коричневую грязь. Стирание грязи каждую минуту значительно ускоряет травление.
Примерно каждые десять минут вытаскивайте плату (в латексных перчатках) и проверяйте ее. Когда все будет почти готово, вы увидите участки печатной платы из стекловолокна без меди.
По мере того, как доска будет близка к завершению, начните проверять ее чаще. Раствор станет темнее и темно-синим, из-за чего его будет трудно увидеть. Вы хотите травить плату до тех пор, пока не будет удалена лишняя медь, но не больше. Травление слишком долго может привести к повреждению дорожек и контактных площадок. Химический фоторезист может защитить медь в течение длительного времени, но в конце концов травитель попадет под нее. Если вы используете тонкие дорожки (0,01″), вам нужно быть более бдительным, чтобы не перетравить.
Время от времени вы можете добавить немного соли, что немного ускорит процесс. Добавьте соль, если вы не видите крошечных шипящих пузырьков.
По завершении травления промойте плату водой. Ватным тампоном протрите доску жидкостью для снятия лака (ацетоном).

http://www.seandawson.xyz/the-best-pcb-etchant-from-household-materials/

PCB Etching Mega Redux

https://hackaday.io/project/19898-make-your-own-pcb-etchant

Химия

Разведение раствора

с1 х v1 = с2 х v2

с = концентрация

v = объем

 Пример:
Разбавьте 10 мл 6% h3O2 до 3% h3O2.
с1 х v1 = с2 х v2
6(%) х 10 = 3(%) х ?
? = (6 х 10/3) = 20 мл
20 мл - 10 мл = 10 мл (добавьте 10 мл дистиллированной воды)

Медная плата изготовлена из платы на основе эпоксидной смолы, покрытой тонким слоем меди. Травитель вступает в реакцию со слоем меди и растворяет его, за исключением случаев, когда медь защищена маской. Эпоксидная смола остается нетронутой, так как не взаимодействует.

Здесь происходят две химические реакции:

Хлорид железа (он же хлорид железа (III))
FeCl3 + Cu --> FeCl2 + CuCl
Смесь уксуса/перекиси водорода/соли.
h3O2 + 2(Ch4COOH) + Cu --> 2(Ch4COO-) + Cu2+ + 2(h3O)

Реагент представляет собой результат сочетания уксусной кислоты (что составляет 80 граммов на литр белого уксуса согласно бутылке [которое говорит о кислотности 8°]) и перекиси водорода (которая имеет концентрацию 3% по массе).

Мы можем рассчитать оптимальное соотношение каждого компонента, чтобы получить максимальное его количество.

Перекись водорода составляет 34 грамма на моль, а уксусная кислота — 60 граммов на моль.

Итак, в литре уксуса содержится 80 граммов уксусной кислоты, что соответствует 80/60 или 4/3 моля уксусной кислоты. В литре перекиси водорода, который примерно весит килограмм, у нас есть 3% х 1000 граммов = 30 граммов, почти один моль, чистой перекиси водорода.

Поскольку в реакции используется в два раза больше молекул перекиси водорода, чем молекул уксусной кислоты, мы можем сказать, что нам нужно установить примерно 2/3 соотношения перекиси водорода/уксуса по объему, чтобы получить оптимальные результаты.

Теперь вы можете спросить себя: «Почему мы хотим добавить к этому соль?».

Ну, одно из возможных объяснений (на самом деле я не уверен, что оно правильное) состоит в том, что реакция приводит нейтральные атомы Cu платы к ионам Cu2+ в растворе, который образует ацетат меди (это комбинация одного иона Cu2+ и два иона Ch4COO-«ацетат»). И в какой-то момент ванна достигнет равновесия (поскольку из Cu образуется столько же Cu2+, сколько Cu2+ возвращается в твердую форму Cu).

Обычно это происходит до того, как на вашей плате появятся красивые треки, что довольно печально. Поваренная соль, или NaCl, приносит ионы хлорида Cl-, с которыми ионы Cu2+ будут связываться с образованием хлорида меди или CuCl2 вместо того, чтобы оставаться в растворе (эти ионы будут бесконечно переходить от Cu к Cu2+). Вы можете увидеть это во время реакции (если вы оставите реакцию без соли, она станет синей, что является цветом ацетата меди, и остановится, тогда как если вы добавите соль, она станет зеленой, цвета хлорида меди, и продолжится) .

2Cl- + Cu2+ --> CuCl2

Таким образом, точка равновесия смещается вперед и может быть растворено больше меди, так что, если вы щедры на соль (если вы добавляете поваренную соль в избытке), вы можете получить свой ПХБ в конце! Обычно достаточно одной столовой ложки соли на доске.

Гипотеза: Учитывая концентрации перекиси водорода и уксусной кислоты в нашем «рецепте», хлорид железа должен быть более эффективным. Однако соль/уксус/перекись водорода кажутся менее дорогими и более безопасными.

Химия 2

Перекись водорода — это то, что мы называем окислителем (мягким), что означает, что она легко принимает электроны от других видов с образованием h3O (сама перекись водорода не имеет электронов). Что происходит, когда он «растворяет» металлическую медь, так это то, что нейтральный атом металлической меди высвобождает два электрона, образуя в растворе ион Cu2+. Все металлы склонны высвобождать электроны, образуя положительно заряженные частицы… мы называем все, что ОТДАЕТ электроны, восстановителями. Прочность металлов как восстановителей различна, и медь является довольно слабым восстановителем. Недавно на уроке общей химии я провел демонстрацию, растворив кусок металлической меди в концентрированной азотной кислоте… снова медь теряет электроны, образуя ионы Cu2+ и H+, из кислоты приобретают электроны, образуя газообразный водород. Если вы видите голубоватый цвет раствора после растворения меди, это связано с присутствием ионов Cu2+.

Другие компоненты HC2h4O2 – это уксусная кислота, и да, она придает характерный вкус и запах уксусу. Это относительно слабая кислота, но она способствует окислительно-восстановительной реакции между медью и перекисью водорода, обеспечивая раствор источником ионов H+, которые используются для образования двух молекул h3O из одной молекулы h3O2.

Химия 3

Перекись водорода окисляет медь, и, снабжая необходимый протон, уксусная кислота переходит к образованию ацетата меди. Соль, по-видимому, является катализатором, где она образует на поверхности промежуточный темно-зеленый/черный хлорид меди, который затем при перемешивании превращается в ацетат меди. Возможно, это помогает стабилизировать новообразованные ионы меди. Я не могу точно сказать, но, конечно, гораздо меньшее количество, чем стехиометрическое, необходимо только для ускорения реакции.

НЕ ПРОВЕРЕННАЯ ИНФОРМАЦИЯ

Это безвредная побочная реакция, при которой пероксид разлагается на воду и газообразный кислород. Очевидно, что не держитесь слишком близко, так как вскипание будет распылять раствор для травления, который в этот момент будет кислым, окисляющим и содержать некоторое количество хлоридов меди.

Поскольку h3O2 является слабым окислителем (и иногда может быть восстановителем в сочетании с очень сильным окислителем), он должен быть опасен только для других слабых или сильных восстановителей. Это может происходить гораздо медленнее, в зависимости от металла. Я бы не стал оставлять его в контакте с алюминием, никелем или другими распространенными металлами в течение длительного времени.

https://www.instructables.com/id/Is-the-best-PCB-etchant-in-every-kitchen-/ http://www.stephenhobley.com/blog/2011/03/02/still-messing-with-forces-i-dont-understand-the-formula/

Другое

http://nasweb2.dscloud.me/wordpress/2017/11/19/etch-own-pcb/?print=print

Проверка качества травления

тест1

тест2

тест3

Вы можете разработать свой собственный дизайн с помощью программного обеспечения для проектирования цепей (Eagle) тест4

http://nasweb2.dscloud.me/wordpress/2017/11/19/etch-own-pcb/?print=print http://www.seandawson.xyz/the-best-pcb-etchant-from-household-materials/

Лазерный перенос фотографий

https://www.britmodeller.com/forums/index.php?/topic/234944044-how-to-make-photo-etched-parts-at-home/

https://www.instructables. com/id/Is-the-best-PCB-etchant-in-every-kitchen-/

Etching PCBs with vinegar

http://dimitarangelov.com/make-pcbs-at-home/#page-content

Управление отходами

После того, как вся открытая медь будет вытравлена, выньте и промойте плату проточной водой. Оставшийся синий раствор будет содержать растворенные соли меди, которые не являются экологически чистыми и очень токсичными для растений и водных организмов.

Повторное использование травильного раствора

Повторное использование раствора для травления нежелательно, так как это приводит к более медленному и беспорядочному процессу. Желательно каждый раз использовать свежую смесь.

Утилизация травителя.

Сливать отработанный травильный раствор в канализацию?! Мнений на этот счет много, и люди очень, скажем так, увлечены этим. На мой взгляд, вы можете либо выбросить его в мусорное ведро, либо вылить в канализацию. Положить его в контейнер и выбросить в мусорное ведро тоже кажется нормальным.

Нейтрализация кислоты и осаждение меди

Добавление бикарбоната натрия (пищевой соды) в небольших количествах за один раз; раствор будет шипеть и выделять углекислый газ.

Это нейтрализует лимонную кислоту и осаждает медь в виде карбонатов меди.

Раствор достаточно нейтрализован, если при добавлении бикарбоната больше не происходит шипения.

В этот момент жидкость можно безопасно утилизировать (в небольшом количестве в канализацию), а оставшийся осадок можно утилизировать как твердые отходы (в мусор).

PCB Etching Mega Redux

Травление печатных плат в домашних условиях с помощью уксуса

Травление печатных плат — еще одна важная тема в мире электроники, сделай сам. Это то, что рано или поздно пробует каждый любитель электроники. Даже несмотря на то, что это довольно простая процедура, она требует некоторой уверенности в себе (или храбрости), поскольку в ней используются сильнодействующие, вонючие и опасные химические вещества.

Любая процедура травления, о которой вы читали, может быть описана в 5 различных этапов: проектирование, перенос, травление, сборка и повторное использование или утилизация. Для каждого из этих пяти шагов есть разные варианты и тысячи веб-страниц с инструкциями, рекомендациями, инструкциями… ну, это еще одна из тех страниц 🙂

Мысли новичка

Сначала предыстория: Я новичок в гравюре (вот так, жирным шрифтом). Я думаю, что это естественная эволюция от прототипирования макетов к полупостоянным проектам перфорированных плат или полосовых плат, к травлению ваших собственных схем дома и к отправке ваших проектов на завод по производству печатных плат. Но меня несколько беспокоило использование в домашних условиях токсичных, вызывающих коррозию, жгучих кислот, таких как соляная кислота, или вредных для окружающей среды травителей, таких как хлорид железа.

Потом я наткнулся на этот пост о дешевом домашнем травлении печатных плат уксусом и подумал, что обязательно должен попробовать. Погуглив об этом, вы можете найти полдюжины очень хороших руководств по этой технике. Я считаю, что у меня нет предыдущего опыта в травлении, поэтому это будет не учебник, похожий на «голос опыта», а одноранговый. Если вы никогда не травили свои печатные платы дома, но хотите попробовать, вы похожи на меня две недели назад. Тогда, возможно, эти слова о том, что я пробовал, и о тех ошибках, которые я делал, могли бы быть вам полезны.

Травитель кусает медь

Давайте представим, что у вас уже есть макет какого-то проекта, и он отлично работает. Вероятно, у вас уже есть схема проекта (вы должны!), созданная с помощью Eagle, KiCad, Fritzing или любого из облачных приложений EDA (Upverter, Circuits.io…). Я не буду вдаваться в «какой инструмент лучше?» обсуждение, есть десятки сайтов, сравнивающих их. Какой бы инструмент вы ни использовали, убедитесь, что в нем есть редактор печатных плат или функция проектирования разводки платы.

Я использую Eagle. Потому что с ним у меня больше опыта, и потому что у Sparkfun есть отличные учебные пособия по созданию схем и макетов плат с помощью Eagle. Меня интересуют KiCad и Upverter, и я в конечном итоге опробую их, но пока я на Eagle.

Моим основным источником информации по проектированию печатных плат было вышеупомянутое руководство от Sparkfun, так что прочтите его. Это комплексное руководство по проектированию схемы и компоновки платы с использованием реального случая для объяснения основ печатной платы, используемых методов и инструментов, а также некоторых полезных советов по программному обеспечению.

Подчеркну здесь три момента:

Используйте правило 50 милов : дорожки шириной 50 мил и зазоры 50 мил (для нас, ребят из системы СИ, 50 милов — это 50 миллидюймов или 1,27 мм). После того, как вы повторите процесс несколько раз, принимая к сведению результаты, вы, вероятно, сможете уменьшить дорожки до 20 или даже 10 мил при домашнем травлении. Но 50 — это хорошая отправная точка. Ширина трассы имеет решающее значение при использовании высоких нагрузок. Этот калькулятор ширины трассы поможет вам определить минимальную ширину трассы для ваших сильноточных линий.
Оставьте достаточное количество меди вокруг контактных площадок , чтобы обеспечить соединение припоем. Заголовки или диоды имеют более толстые выводы, и вы можете использовать для них более широкие круги , но будьте осторожны, оставляйте между ними достаточный зазор, иначе они в конечном итоге создадут медные мосты. Для подключенных контактных площадок сама трасса может использоваться для пайки компонента , но у вас также могут быть несоединенные контактные площадки. Может помочь использование прямоугольных или эллиптических подушечек . Некоторые 9Компоненты 0026 SMD (такие как разъемы, операционные усилители и т. д.) несложно припаять, и их использование устраняет необходимость высверливать часть меди, поэтому они также могут быть хорошим вариантом.
Если вы будете использовать одностороннее медное покрытие, попробуйте нарисовать все дорожки на заднем слое . Это может быть невозможно, в этом случае вам придется соединить дорожки верхнего слоя.
Используйте медные заливки для плоскостей заземления . На самом деле его не нужно шлифовать, но это обычное дело. Только если вы используете антенны или высокое напряжение, заземление может быть не очень хорошей идеей. Для домашнего травления у него есть одно большое преимущество: нужно удалить меньше меди, а это означает более быстрое травление и меньше остатков.

Без заземляющего слоя удалено много меди (версия 1.0) С заземляющим слоем удалено гораздо меньше меди (версия 1.1)

Перенос

То есть: перенос вашего проекта на печатную плату. Самый распространенный способ — перенести тонер, напечатанный на глянцевой бумаге с помощью лазерного принтера, на медную оболочку с помощью утюга. Опять же, я никогда не использовал его, но у меня такое чувство, что в этом методе слишком много неопределенностей: тип бумаги, качество тонера, шероховатость меди, нагрев железа и время. Похоже, вы пройдете через долгий процесс проб и ошибок, пока не сделаете все правильно.

Использование светочувствительных оболочек из меди кажется более простым. Вам потребуется:

Светочувствительная пленка размером с ваш рисунок или больше (от 1 до 2 евро за пленку 60×80)
Прозрачная бумага (это дорого, 80 центов за лист бумаги)
Лазерный или струйный принтер.
Положительный светочувствительный проявитель.
Лоток A (полистирол).
Защитные очки, респиратор и перчатки.

Распечатайте несколько копий (3-4) вашего дизайна на прозрачной пленке в черно-белом качестве. Чтобы получить изображение схемы из Eagle, я использую Eagle ULP от Niels Springob для экспорта слоев дна, контактных площадок, переходных отверстий и отверстий в SVG (скачать здесь). Затем я открываю файл в Inkscape, чтобы внести последние штрихи: преобразовать его в черно-белый, настроить ширину и отступы и добавить рамку вокруг дизайна. Рамка будет соответствовать размеру доски. Затем я группирую все это, делаю 3 или 4 копии рядом и отправляю на принтер. У меня нет лазерного принтера, но струйный принтер отлично работает . Три в ряд, готовые к резке и штабелированию (это версия 1.1)
Вырежьте их по линиям рамы и** сложите их** одну за другой, используя прозрачную ленту, чтобы убедиться, что они выровнены. Цель состоит в том, чтобы предотвратить прохождение УФ-лучей через темные участки, поэтому чем темнее, тем лучше. Печатная плата на транспаранте и струйном принтере
Вырежьте светочувствительную плату по размеру рамки, которую вы нарисовали в шаге 1. В зависимости от упаковки это может быть легко или нет. Я использовал два разных бренда: у одного есть темная наклейка, закрывающая светочувствительную сторону платы, вы можете безопасно разрезать плату с наклейкой. Другой упакован в черный картонный конверт, и если вы хотите разрезать его, вы должны делать это в темноте. Здесь цель, опять же, состоит в том, чтобы иметь меньше меди для травления. Несколько типов и марок светочувствительных медных оболочек
Теперь идите в темную комнату и приготовьте бутерброд . Мой способ — это лист фанеры, плакированный медью светочувствительной стороной вверх (сначала снимите защитную наклейку, если она есть!), стопка прозрачных пленок и акриловый лист. Все держалось на месте с парой сержантов. Не торопитесь и дважды проверьте ориентацию прозрачных пленок. Так как они показывают нижний слой, печатная сторона должна касаться плакированной. Во втором тесте я ошибся со светочувствительной стороной и в итоге получил хороший шелкографический рисунок 9.0014
Пришло время принять солнечную ванну . Десять минут под прямыми солнечными лучами мне подходят. Конечно, вы можете использовать эти УФ-боксы, но они действительно дорогие, и некоторые люди сообщают, что использование обычной люминесцентной лампы (диапазон дневного света, температура света около 5000K) работает так же хорошо. Sun остается самым дешевым решением, тыс. Один совет: убедитесь, что солнечные лучи падают перпендикулярно оболочке , в противном случае у вас будет некоторая тень из-за прозрачности, расположенной дальше от оболочки, что может предотвратить воздействие кислоты на медь в зазорах, потенциально создавая короткие пути. в вашей цепи. Если это произойдет, как это случилось со мной, вы можете использовать резак или дремель, чтобы разрезать их. Стопка из четырех прозрачных пленок уже на солнце
Тем временем подготовьте девелоперский раствор . Вы можете попробовать приготовить раствор самостоятельно дома, используя 1% гидроксид натрия (десять граммов гранул NaOH на литр чистой воды). Предостережение: гидроксид натрия очень едкий, он может обжечь вашу кожу, и вам будет очень плохо, если он попадет вам в глаза. Так что это момент, когда вы должны надеть перчатки, пылезащитную маску и очки на . Некоторые говорят, что качество результата очень чувствительно к концентрации, поэтому я решил перестраховаться и купил флакон проявителя (« revelador de placa positiva ”на испанском языке) в том же магазине, где я купил светочувствительные оболочки (3,80 евро за 3 литра раствора).
10-минутный отсчет окончен, и вы снова в темной комнате в одежде. Теперь поместите его в раствор для проявки и встряхните (наденьте перчатки!). Через несколько секунд начнут появляться следы. Встряхивайте и проверяйте каждые 10 секунд, пока не увидите изменений в контрасте между открытыми и закрытыми зонами оболочки, следы должны быть четкими и четко определенными. Целых 9Процесс разработки 0026 занимает около одной минуты. Если вы используете тонкие дорожки, будьте осторожны, не оставляйте их слишком долго в проявителе, иначе они могут быть повреждены.
Удалите проявитель с плакированной поверхности проточной водой. Светочувствительная оболочка сразу после проявления

Теперь у вас есть готовая к травлению оболочка. Медь в зонах, подверженных воздействию солнечных лучей, будет удалена кислотой на следующем этапе.

Травление

Вот и наступил ответственный и тревожный шаг. Но это действительно легко. Вам понадобится:

Уксус (уксусная кислота). Я использую чистящий уксус, кислотность 7%, 0,70€ мусор в местном супермаркете)
Перекись водорода. Легко найти в любой аптеке, я использую 3% перекись в чистой воде, 1,20 € 1/2 литра.
Кухонная соль.
Ацетон, жидкость для снятия лака.
Лоток из полистирола. Думаю, подойдёт любой противень, если уксус его не испортит.
Кисть. Я пользуюсь зубной щеткой.
Пластиковые щипцы для захвата платы в растворе.
Снова защитные очки, пылезащитная маска и перчатки.

Наденьте очки , пылезащитную маску и перчатки на . Хорошо, это не хлороводород, но это все же кислота, а остаток представляет собой ацетат меди , который токсичен для человека и очень токсичен для растений даже в низких концентрациях.
Приготовьте раствор уксуса и перекиси водорода в пропорции 50:50 и поместите в раствор
оболочку.
Отопление решение очень помогает. Ставлю лоток с раствором в больший лоток с горячей водой, который меняю каждые 10-15 минут. Некоторые люди предварительно нагревают уксус (отдельно) в микроволновой печи перед добавлением перекиси. Я думаю, вы могли бы также использовать технику двойного кипячения или, может быть, ячейку Пельтье под лотком, чтобы раствор оставался теплым.
Кухонная соль также помогает. Пока раствор находится в растворе, продолжайте подсыпать соль кофейной ложкой, пока шипение не прекратится само по себе.
Чистите плакировку каждые несколько минут, чтобы удалить оксид меди и ацетат меди. Вы заметите, что к концу процесса вы можете удалить оставшийся медный слой, стряхнув его.
Если кажется, что шипение прекратилось, добавьте больше соли. Если это все еще не работает, добавьте больше уксуса и перекиси водорода. Я всегда начинаю с раствора 50 на 50, но после этого обычно добавляю больше уксуса, чем перекиси. Все еще пытаюсь найти правильное соотношение. Травитель кусает медь
После удаления всей меди промойте плату проточной водой и сохраните раствор (см. раздел «Утилизация» ниже). Затем удалите резист ватой, смоченной в ацетоне, или латунной губкой. Красивые медные следы после травления и очистки

Этот процесс очень медленный по сравнению с травлением более сильными кислотами, но вы можете легко протравить плакировку среднего размера в течение часа без сложных инструментов (пузырьковых машин, нагревателей и т. д.). Главное, чтобы он кипел:

Сборка

Сверление и пайка показались мне возвращением в комфортную зону. Но я был неправ. Вам лучше иметь очень твердую руку или какой-нибудь вспомогательный инструмент. Сверлильный станок сильно облегчит задачу. У меня его нет, поэтому я страдал от того, что назвал ТСД или синдромом танцующего кончика.

Это лучшее, что я смог сделать в своем первом испытании на сверление.

Мое не очень хорошее решение — использовать многоцелевой режущий комплект 565 от Dremel, оставив гайку незатянутой для перемещения сверла вверх и вниз. Он все еще имеет некоторое горизонтальное движение, но я могу безопасно просверлить медные площадки.

В любом случае, вам обязательно понадобятся:

Сверло с маленькими насадками (возьмите три или четыре от 0,5 до 1,5 мм)
Снова защитные очки и пылезащитная маска.
Припой и бессвинцовый припой

Нечего сказать. Может быть, несколько советов:

Вдыхание медной пыли действительно очень вредно в долгосрочной перспективе. Он может вызывать широкий спектр легочных заболеваний и рака. Поэтому всегда используйте маску при сверлении меди. То же самое и с паяльным дымом. Когда закончите, вымойте руки .
По возможности избегайте ударов хвостовиком сверла по оболочке (там, где она становится шире). Если вы это сделаете, вы получите красивую дыру, похожую на вулкан. Не то, чтобы выбросить вашу печатную плату в мусор, но, безусловно, уродливое.
Проверьте, подходят ли ваши компоненты к своим отверстиям. Вероятно, вам придется расширить некоторые из них. Потребовалось некоторое время, чтобы обустроить заголовки в их новом доме…
Я еще не проверял, но использование флюса (например, «Контакт СК-10») на медной стороне платы перед пайкой должно облегчить процесс, а флюс служит еще и защитным покрытием. Вы также можете очистить его изопропиловым спиртом перед нанесением флюса.
Имейте под рукой копию схемы и макета платы. Имейте в виду, что здесь нет шелкографии, и это всегда плохое чувство, когда вы припаиваете свой компонент наоборот. Конечный результат довольно приятный

Утилизация

Пожалуйста не выливайте в канализацию . Да, очистные сооружения есть, но это тоже наша обязанность. Ваш первый вариант — повторное использование. Старое решение все же медленнее, чем новое, но все же может откусить немного меди. Когда травление больше не нужно, вы можете избавиться от него двумя способами:

Использование пищевой соды (бикарбоната натрия). Добавляйте пищевую соду в раствор, пока он не станет мутным и зеленым. Результат (карбонат меди и ацетат натрия) не растворяется в воде, поэтому он менее вреден для окружающей среды. Затем вы можете запечатать его в пластиковом контейнере и отнести в ближайший пункт утилизации или выбросить в мусорное ведро.
Испарение травителя, оставление его под солнцем. В результате получатся зеленоватые кристаллы ацетата меди, которые можно смело выбрасывать, а еще лучше: сжечь их на костре, чтобы получить красивое зеленое пламя!

Какой бы метод вы ни использовали, работайте с раствором и результатами в перчатках.

Выводы

Обучение — это бесконечная работа. После первых 3-х итераций я обнаружил фатальную ошибку в исходной конструкции: разъем для светодиодной матрицы был перевернут. Доску все еще можно использовать с помощью нескольких проводов, чтобы исправить ошибку, но новая версия готова для лотка с уксусом!

Исправление ошибки в разъеме матрицы некоторыми перемычками Версия 1.

2 платы

Ссылки

Я добавляю сюда некоторые веб-ссылки на страницы, которые я проверял в течение последних недель.

http://m.wikihow.com/Etch-a-Circuit-Board
http://www.eham.net/ehamforum/smf/index.php?topic=93977.0
http://hackaday.com/2012/02/15/etching-pcbs-with-vinegar/
http://m.instructables.com/id/Sponge-Ferric-Chloride-Method-Etch-Circuit-Bo/
http://hackaday.com/2008/07/28/how-to-etch-a-single-side-pcb/
http://technicaltom.wordpress.com/2013/06/19/a-safe-pcb-etchant-for-young-makers/
http://quinndunki.com/blondihacks/?p=835
http://www.stephenhobley.com/blog/2011/03/02/still-messing-with-forces-i-dont-understand-the-formula/
http://www.opencircuits.com/Chemical_Etchants
http://www.electricstuff.co.uk/pcbs.html
http://sfprime.net/pcb-etching/

Поделиться этой публикацией:

Твиттер Реддит Фейсбук Линкедин Телеграмма Электронная почта

«Травление печатных плат в домашних условиях с использованием уксуса» было впервые опубликовано 23 апреля 2014 года Xose Pérez на tinkerman. cat. под Обучение, Проекты, Учебник и помечен уксусная кислота, ацетон, разводка платы, проявитель, дремель, орел, среда, травление, флюс, перекись водорода, изопорпиловый спирт, печатная плата, светочувствительная медная плакировка, остатки, соль, бикарбонат натрия, прозрачность, уксус.

Коллекция электронных технических советов

Работа с компонентами SMT
Экологичный травитель
Острые зонды
Здесь нет присоски для припоя
Точное отсечение

Работа с компонентами SMT

Как профессионал, который работал с большим количеством компонентов SMT, как пассивных, так и интегральных, я могу с уверенностью сказать, что незаземленное железо или рабочая станция наверняка могут быть источником проблем. Выбор припоя и флюса также может повлиять на успешную сборку и работу схем.

При работе с компонентами поверхностного монтажа лучше всего подходит метод трафаретной печати с паяльной пастой в сочетании с хорошей обжигом в специальной печи для улучшения текучести пасты. Для большинства из нас, работающих над небольшими проектами с ограниченным бюджетом, припой ангельской пайки и утюг с тонким наконечником, защищенный от электростатического разряда, — это то, что нужно. Те, кто плохо знаком с SMD-компонентами, могут столкнуться с проблемой «забивания камнями», когда один конец компонента припаивается, а другой торчит в воздухе. Вот простое решение.

Вам нужно будет использовать обе руки (при условии, что они не слишком сильно трясутся), одну, чтобы держать утюг и припой, а другую, чтобы удерживать пассивный компонент с помощью небольшого инструмента или зубочистки, пока утюг не будет удален, а припой затвердевший. Я также считаю, что использование высококачественного паяльника и ремонтной станции стоит затрат как для бизнеса, так и для любителей.

Брюс Вайднер
Колумбус, Огайо

Альтернативный травитель для печатных плат

Решил поделиться своим опытом создания качественных печатных плат с использованием бытовых принадлежностей в качестве травителя.

Основная цель, которую я поставил перед собой, когда начинала, состояла в том, чтобы создать фабричное качество; двухсторонняя печатная плата без необходимости покупать хлорное железо. После многих лет исследований я узнал, что основное химическое средство для бассейнов в сочетании с простой перекисью водорода, продаваемой без рецепта, создает один из лучших травителей.

Я решил создать травитель, который, по моим расчетам, будет примерно в 8 раз дешевле, чем хлорное железо. Я использовал два обычных бытовых химиката: соляную кислоту (химикат для бассейнов) и перекись водорода. Каждый раз, когда вы решите смешивать химикаты, рекомендуется надевать защитные средства, такие как перчатки и очки.

Смешивание собственного травителя не лишено хлопот, но замечательно то, что этот травитель можно легко смешивать на лету в мерной чашке, и для травления платы размером 1 x 1 дюйм требуется всего 3 унции смеси. минуту при комнатной температуре. Я знаю, это может показаться невероятным, но простое смешивание 1 унции соляной кислоты с 2 унциями безрецептурной перекиси водорода дает один из самых экономичных травителей, которые только можно найти.

Расходные материалы:

Рецепт бытового травителя:

Надев перчатки и защитные очки, просто налейте 50 мл перекиси водорода (3%) в мерную чашку объемом 150 мл, затем добавьте 25 мл соляной кислоты (31,45% хлористого водорода). Перемешайте эту смесь пластиковой ложкой в течение нескольких секунд. Никогда не добавляйте перекись к кислоте. Вместо этого убедитесь, что вы добавили кислоту к перекиси .

Методом проб и ошибок я успешно рассчитал время и протравил платы с медным покрытием весом 0,5 унции (двухсторонние и односторонние) без резервуара для травления или нагревателя менее чем за 2 минуты. Доски размером менее 2 x 2 дюймов могут занять значительно меньше времени. Я не рекомендую вам делать дополнительный запас и хранить его, потому что в тот момент, когда эти два химических вещества объединяются, начинается реакция, которая медленно нейтрализует раствор.

Счастливого травления, и спасибо за чтение.

Джон Маклин
Вичита, Канзас

Острые щупы

В мартовском информационном бюллетене Jameco говорилось, что некоторые могут использовать скальпель в качестве острого щупа. У меня были хорошие результаты при использовании иглы для швейной машины, которую я припаял к проводу, и зажима типа «крокодил». Это сработало хорошо для меня. (См. изображение ниже)

Мэнни Сильва
Норт-Плейнфилд, Нью-Джерси

Здесь нет присоски для припоя

Я работаю в основном с небольшими досками (менее 2,0 квадратных дюймов). Если на плате нет микросхемы акселерометра, я считаю, что самый простой способ избавиться от лишнего припоя — это сильно ударить по ней. Если вы нагреваете соединение, то немедленно ударьте рукой по скамейке (удерживая за доску) расплавленную 9Припой 0026 отлетит и ударится о вашу рабочую поверхность. Это быстро, грязно и, вероятно, опасно, но это экономит мне время.

Денис Лебель
Садбери, Онтарио, Канада

Точная обрезка

Я часто использовал зажим для измерительных проводов X-acto Knife с моим измерителем, чтобы проверить напряжение и сопротивление на деталях с мелким шагом. С наконечником зажима, прикрепленным к задней части заостренного лезвия, у меня есть рукоятка лезвия для безопасности и более легкого управления, а острое острие может уменьшить ручное зондирование до

Уильям Бертон
Хьюстон, Техас

Дополнительные советы и рекомендации по электронике от наших дизайнеров

Если у вас есть история об электронике или технический совет, которым вы хотели бы поделиться, отправьте электронное письмо по номеру [email protected] .

Определение перекиси водорода и серной кислоты в растворе для травления｜HIRANUMA Co., Ltd.

HIRANUMA ПРИМЕНЕНИЕ

Автоматический титратор

Данные №

Е9

28 ноября 2018 г.

РАСТВОР ДЛЯ ПОКРЫТИЯ И ТРАВЛЕНИЯ

Определение перекиси водорода и серной кислоты в травильном растворе

1. Аннотация

　Серная кислота и перекись водорода являются основными компонентами травильного раствора, который используется для очистки поверхности меди (мягкое травление) или полутравление. Концентрацию серной кислоты и перекиси водорода необходимо надлежащим образом контролировать, чтобы поддерживать постоянную скорость травления, поскольку перекись водорода легко разлагается сама по себе. В этом отчете представлен пример измерения, как показано ниже.
　1) Определение содержания серной кислоты нейтрализующим титрованием гидроксидом натрия・・・(1)
　2) Определение пероксида водорода окислительно-восстановительным титрованием стандартным раствором перманганата калия. ・・・ (2)

H₂SO₄ + 2NaOH → Na₂SO₄ + H₂O	・・・(1)
5H₂O₂ + 2KMnO₄ + 3H₂SO₄ → K₂SO₄ + 2MnSO₄ + 8H₂O + 5O₂	・・・(2)

2.

Конфигурация инструментов и реагентов

(1)	Конфигурация
	Основной блок	:	Автоматический титратор Hiranuma серии COM
	Опция	:	Бюретка, головка бюретки и простой дозатор (перистальтического типа), один за другим
	Электроды	:	Стеклянный комбинированный электрод сравнения GR-501BZ Подключается к IE-1. Платиновый электрод PT-301 Подключается к ИЭ-2.
(2)	Реагенты
	Титрант	:	Стандартный раствор гидроксида натрия 0,1 моль/л (для титрования серной кислотой) 0,02 моль/л стандартный раствор перманганата калия (для титрования перекисью водорода)
	Добавочный раствор	:	10 мл разбавленной серной кислоты (1:9, по объему) (для регулировки pH)

3.

Процедура измерения

(1)	Перелейте 1 мл образца в химический стакан на 200 мл с помощью мерной пипетки.
(2)	Добавьте около 100 мл деионизированной воды.
(3)	Погрузите электроды и начните титрование стандартным раствором гидроксида натрия с концентрацией 0,1 моль/л.
(4)	После этого автоматически дозируется 10 мл разбавленной серной кислоты. (Опция: простой дозатор)
(5)	Титруют стандартным раствором перманганата калия 0,02 моль/л. (Опция: бюретка)

4. Условия и результаты измерения

Примеры условий титрования

(1) Титрование серной кислоты

Контр. №	1
Метод	Авто
Бюретка №	1
Ампер №	1
D. Блок	рН
S-таймер	10	сек
К.П. мл	20	мл
T Таймер	15	сек
Д. П. мл	0,5	мл
Концевой датчик	1000
Более мл	0,2	мл
Макс.объем.	40	мл


Постоянный №.	1
Размер	1. 0000	мл
Пусто	0,0000	мл
Молярность	0,1000	моль/л
Фактор	1.0040
К	49.040
Л	0,000
Блок	г/л
Формула
	(Д-Б)КФ*М/С
Цифры	4
Авто в коляске.	Нет


Режим №	20
Предварительно	0	сек
Дел К	9
Дель Сенс	0	мВ
Целое время	2	сек
Внутренний датчик	3	мВ
Скорость брт	2
Импульс	40
	0,05	мл

(2) Дозирование разбавленной серной кислоты

Контр. №	2
Метод	Дисплей
Бюретка №	2
S-таймер	0	сек
Disp.Vol.	10	мл

(3) Титрование пероксида водорода

Контр. №	3
Метод	Авто
Бюретка №	3
Ампер №	2
D. Блок	мВ
S-таймер	10	сек
К.П. мл	0,5	мл
Таймер T	60	сек
Д.П. мл	0,5	мл
Концевой датчик	1000
Более мл	0,5	мл
Макс.объем.	20	мл


Постоянный №.	3
Размер	1.0000	г
Пусто	0,0000	мл
Молярность	0,0200	моль/л
Фактор	1.0050
К	85.040
Л	0,000
Блок	г/л
Формула
	(Д-Б)КФ*М/С
Цифры	4
Авто в коляске.	Нет


Режим №	5
Предварительно	0	сек
Дел К	5
Дель Сенс	0	мВ
Целое время	3	сек
Внутренний датчик	3	мВ
Скорость брт	2
Импульс	40
	0,05	мл

Результаты измерения

Количество Измерение	Размер (мл)	Титрант объем (мл)	Серная кислота (г/л)	Титрант объем (мл)	Перекись водорода (г/л)
1	1. 0000	27,155	133,701	16.479	28.1676
2	1.0000	27,182	133,834	16,492	28.1898
3	1.0000	27.197	133,908	16,523	28.2428
Статистический результат		Ср.	133,81 г/л	Ср.	28,20 г/л
		SD	0,10 г/л	SD	0,04 г/л
		РСД	0,08 %	РСД	0,14 %
