Газоразрядники: надежная защита электроники от перенапряжений

Как работают газоразрядники. Какие бывают типы газоразрядников. Каковы основные характеристики газоразрядников. Где применяются газоразрядники. Как выбрать подходящий газоразрядник.

Принцип работы и устройство газоразрядников

Газоразрядник представляет собой элемент защиты от перенапряжений, который срабатывает при превышении определенного порогового напряжения. Его конструкция довольно проста:

• Керамический корпус в форме трубки или таблетки
• Два или три металлических электрода
• Инертный газ, заполняющий пространство между электродами

Как работает газоразрядник? При возникновении перенапряжения между электродами происходит ионизация газа и образуется проводящий канал. Ток перегрузки отводится на землю, защищая тем самым подключенное оборудование.

Основные этапы срабатывания газоразрядника:

1. Достижение порогового напряжения
2. Ионизация газа между электродами
3. Образование тлеющего разряда
4. Переход в режим дугового разряда
5. Отвод тока перегрузки на землю

Время срабатывания газоразрядников составляет десятки наносекунд, что позволяет эффективно защищать электронику от быстрых импульсных перенапряжений.

Виды газоразрядников по количеству электродов

Газоразрядники различаются по количеству электродов и бывают двух основных типов:

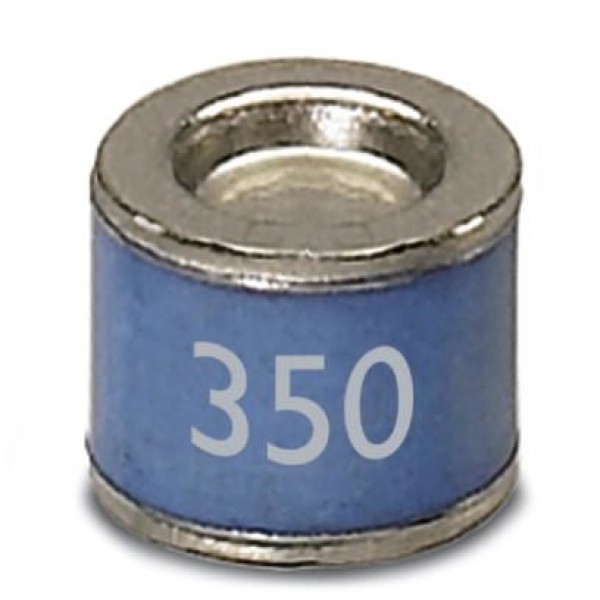

Двухэлектродные газоразрядники

Имеют простую конструкцию с двумя электродами. Применяются для защиты несимметричных цепей. Основные преимущества:

• Компактные размеры
• Низкая стоимость
• Простота подключения

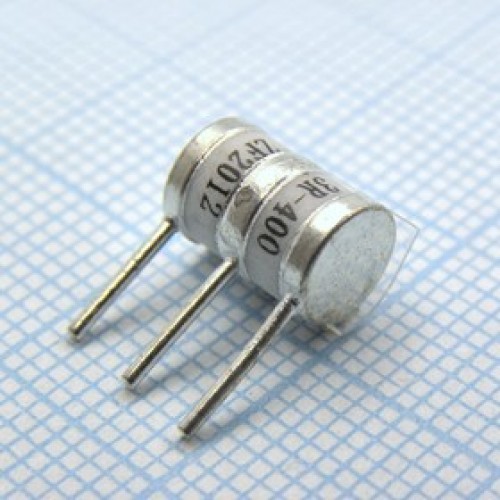

Трехэлектродные газоразрядники

Содержат три электрода, что позволяет контролировать симметричные цепи. Ключевые особенности:

• Одновременная защита двух линий
• Исключение перекоса фаз
• Снижение перепадов напряжения между линиями

Трехэлектродные газоразрядники часто применяются для защиты телекоммуникационного оборудования и систем передачи данных.

Основные характеристики газоразрядников

При выборе газоразрядника необходимо учитывать следующие ключевые параметры:

Статическое напряжение срабатывания (DCBD)

Это напряжение постоянного тока, при котором происходит зажигание разрядника. Обычно указывается в технической документации и является одним из основных параметров выбора.

Максимальное динамическое напряжение срабатывания

Максимальное пиковое значение импульсного напряжения, при котором происходит пробой разрядника. Измеряется при определенной крутизне фронта нарастания импульса.

Напряжение горения дуги

Напряжение между электродами разрядника в режиме протекания тока пробоя. Важный параметр, характеризующий работу газоразрядника при длительном воздействии перенапряжения.

Максимальный импульсный ток разряда

Предельное значение кратковременного импульсного тока, после воздействия которого газоразрядник остается в рабочем состоянии. Определяет способность защиты от мощных импульсных помех.

Области применения газоразрядников

Газоразрядники широко используются для защиты различного электронного и электротехнического оборудования от перенапряжений. Основные сферы применения включают:

• Телекоммуникационные системы
• Промышленная автоматика
• Системы безопасности
• Измерительное оборудование
• Бытовая электроника

Особенно эффективно применение газоразрядников для защиты оборудования, подверженного воздействию атмосферных перенапряжений, например, антенно-фидерных устройств.

Преимущества использования газоразрядников

Газоразрядники обладают рядом важных достоинств по сравнению с другими элементами защиты от перенапряжений:

• Способность отводить большие токи (до нескольких десятков килоампер)
• Низкая собственная емкость
• Высокое сопротивление в закрытом состоянии
• Длительный срок службы
• Устойчивость к воздействию радиации

Эти преимущества делают газоразрядники незаменимыми в системах защиты ответственного оборудования, где требуется надежная защита от мощных импульсных помех.

Особенности выбора газоразрядников

При выборе газоразрядника для конкретного применения необходимо учитывать следующие факторы:

Рабочее напряжение защищаемой цепи

Статическое напряжение срабатывания газоразрядника должно быть выше максимального рабочего напряжения в цепи. Это позволит избежать ложных срабатываний при нормальной работе оборудования.

Ожидаемые уровни перенапряжений

Максимальный импульсный ток разряда газоразрядника должен превышать ожидаемые токи перегрузки в защищаемой цепи. Это обеспечит надежную защиту при воздействии мощных помех.

Тип защищаемой цепи

Для защиты симметричных линий передачи данных рекомендуется использовать трехэлектродные газоразрядники. Для несимметричных цепей подойдут двухэлектродные модели.

Условия эксплуатации

Необходимо учитывать температурный диапазон, влажность и другие факторы окружающей среды, в которой будет работать газоразрядник.

Газоразрядники в комплексных системах защиты

Для обеспечения надежной защиты оборудования газоразрядники часто используются в составе многоступенчатых систем защиты от перенапряжений. Типичная схема такой защиты может включать:

1. Газоразрядник на входе системы для отвода мощных импульсных помех
2. Варистор для ограничения остаточных перенапряжений
3. Супрессор или TVS-диод для точной подстройки уровня защиты

Такой подход позволяет сочетать высокую мощность газоразрядника с быстродействием полупроводниковых элементов защиты.

Эксплуатация и обслуживание газоразрядников

Газоразрядники являются надежными устройствами защиты, но требуют соблюдения некоторых правил эксплуатации:

• Регулярная проверка состояния и параметров газоразрядников
• Замена газоразрядников после сильных воздействий или по истечении срока службы
• Обеспечение надежного заземления
• Соблюдение правил монтажа и подключения

При правильной эксплуатации газоразрядники способны обеспечивать защиту оборудования в течение длительного времени.

Новые разработки в области газоразрядников

Технология газоразрядников продолжает развиваться. Современные исследования направлены на улучшение следующих характеристик:

• Увеличение срока службы
• Повышение стабильности параметров
• Уменьшение времени срабатывания
• Расширение диапазона рабочих температур

Перспективным направлением является разработка газоразрядников с управляемыми характеристиками, позволяющих адаптировать параметры защиты под конкретные условия эксплуатации.

Сравнение газоразрядников с другими элементами защиты

Чтобы лучше понять место газоразрядников в системах защиты от перенапряжений, рассмотрим их основные преимущества и недостатки в сравнении с другими элементами защиты:

Газоразрядники vs Варисторы

Преимущества газоразрядников:

• Способность отводить большие токи
• Низкая собственная емкость
• Высокое сопротивление в закрытом состоянии

Недостатки:

• Более высокое остаточное напряжение
• Большее время срабатывания

Газоразрядники vs TVS-диоды

Преимущества газоразрядников:

• Высокая мощность
• Низкая стоимость при большой мощности

Недостатки:

• Меньшее быстродействие
• Более высокое напряжение ограничения

Выбор оптимального элемента защиты зависит от конкретных требований и условий применения.

Cabeus 3-pole GTA Газоразрядник 3-х полюсный (☑)

Главная → Компоненты структурированных кабельных сетей | Компоненты СКС → Телефонный кросс → Плинты Krone и аксессуары → Cabeus 3-pole GTA

Бренд:
Cabeus

В наличии:
Поставка 1-3 дня при наличии

Центр. склад:
2657 шт.

Оцени!

Код товара:
09437

Артикул:
3-pole GTA

• Описание
• Характеристики
• Сопутствующие товары
• Отзывы
• Партнер Cabeus

Грозоразрядник 3-х полюсный используется для защиты кроссового оборудования, в частности плинтов.



Пример установки грозорарядника в магазин защиты ( Cabeus PrMag Кассета для грозоразрядников на 10 пар )

Эксплуатационные характеристики
Артикул	3-pole GTA
Масса	0. 002 кг.
Объем	0.001 м3.

Официальный партнер Cabeus

«Настоящим подтверждается, что компания ООО «Анбик РК» г. Москва является официальным партнером Cabeus и имеют право распространять продукцию на территории РФ».

Срок действия до 31.12.2021»

ADC KRONE
05028		6089 1 121-02 KRONE Плинт LSA-PROFIL 2/10 с нормально замкнутыми контактами, без цветокода, маркировка 1…0	334,40	320,87		шт	В корзину
05024		6089 1 102-02 KRONE Плинт размыкаемый LSA-PLUS 2/10 без цветового обозначения, маркировка 1…0	334,40	320,87		шт	В корзину
05026		6089 1 120-06 KRONE Плинт LSA PROFIL 2/10 с неразмыкаемыми контактами, без цветокода, маркировка 0…9	334,40	320,87		шт	В корзину
16245		6460 1 042-01 KRONE Рама PROFIL для установки плинтов	3’082,89	2’959,48		шт	В корзину
Плинты Krone и аксессуары
09436		Cabeus PrMag Кассета для газоразрядников на 10 пар	228,00	213,00		шт	В корзину
Инструмент для работы с витой парой и коаксиальным кабелем
09660		Cabeus HT-14B Нож-вставка, тип 110, для HT-314,324,334	365,25	341,25		шт	В корзину
07059		Cabeus HT-14TA Нож-вставка, тип 110/66/88, для HT-364	365,25	341,25		шт	В корзину
09659		Cabeus HT-14A Нож-вставка, тип 110/66, для HT-314,324,334	552,75	516,75		шт	В корзину
07057		Cabeus HT-3640R Инструмент для заделки витой пары (нож в комплект не входит)	1’140,75	1’065,75		шт	В корзину
05336		Cabeus HT-S501A Инструмент для зачистки и обрезки витой пары (UTP/STP) и телефонного кабеля диаметром 3. 2 -9 мм	411,00	384,00		шт	В корзину
Кабельная стяжка
20807		Cabeus CT-250 Стяжка нейлоновая неоткрывающаяся 250×3.6мм, (100 шт)	180,00	168,75		упак	В корзину
09580		Cabeus PCB-20 Пластиковый спиральный рукав для кабеля д. 20 мм (2 м) и инструмент ST-20	334,50	312,75		шт	В корзину
Металлорукав и аксессуары
25791		Металлорукав Р3-ЦПнг-LS 10	32,20	26,68		м	В корзину
25837		Металлорукав из нержавеющей стали МРН 20	371,00	307,40		м	В корзину
Промрукав
02750		Труба гофрированная ПВХ 16мм с протяжкой строительная (100м) (031600)	384,75	356,25		м	В корзину
02752		Труба гофрированная ПВХ 32мм с протяжкой строительная (25м) (033225)	438,75	406,25		м	В корзину
Кабель телефонный
05311		Cabeus UTP-100P-Cat. 3-IN Кабель витая пара UTP (U/UTP), категория 3, 100 пар (24 AWG), одножильный (solid), PVC	783,75	732,00		м	В корзину
05308		Cabeus UTP-25P-Cat.3-IN Кабель витая пара UTP (U/UTP), категория 3, 25 пар (24 AWG), одножильный (solid), PVC	207,00	193,50		м	В корзину
09587		Cabeus UTP-25P-Cat. 5-OUT Кабель витая пара UTP (U/UTP), категория 5, 25 пар (24 AWG), одножильный (solid), для внешней прокладки, UV PE	245,25	229,50		м	В корзину
09559		Cabeus UTP-1P-Cat.5e-PATCH Кабель витая пара (UTP), категория 5e, 1 пара (26 AWG), многожильный (patсh), серый (500 м)	4’926,75	4’605,00		шт	В корзину

Отзывы 3-pole GTA Cabeus

---

Отзывы о компании Анбик на Яндекс картах

Анбик РК на карте Москвы — Яндекс. Карты

Похожие товары

Cabeus PrMag Кассета для газоразрядников на 10 пар

228,00 ₽^/шт

В корзину

Плинт с нормально замкнутыми контактами, 10 пар, cat,5e, металлические контакты, универсальный, нумерация (0-9), бело-серый

173,16 ₽^/шт

В корзину

Cabeus DM-10P-P Плинт размыкаемый на 10 пар, крепление на хомут и штангу, маркировка 0-9

136,50 ₽^/шт

В корзину

Cabeus DM-10P Плинт размыкаемый на 10 пар, маркировка 0-9

130,50 ₽^/шт

В корзину

Cabeus CM-10P-P Плинт соединительный на 10 пар, крепление на хомут и штангу, маркировка 0-9

112,50 ₽^/шт

В корзину

Cabeus CM-10P Плинт соединительный на 10 пар, маркировка 0-9

108,75 ₽^/шт

В корзину

Плинт размыкаемый, 2/10 пар, LSA-PROFIL, универсальный, 0.

..9 ( тип Krone)

105,00 ₽^/шт

В корзину

Плинт соединительный, 2/10 пар, LSA-PROFIL, универсальный, 0…9 ( тип Krone)

90,24 ₽^/шт

В корзину

Плинт размыкаемый Lsa-plus (тип Krone) от 0…9

83,19 ₽^/шт

В корзину

Cabeus MT-10 Панель маркировочная на 10 пар, откидная

42,75 ₽^/шт

В корзину

Cabeus PD-10 Вставка размыкающая на 10 пар

35,25 ₽^/шт

В корзину

Скоба контактная для заземления Krone

33,60 ₽^/

В корзину

Преимущества

Комплексные поставки сетевого оборудования с честными сроками поставки.

	Срочная доставка заказа от 3 часов в г. Москва и Московской области. Собственный грузовой транспорт это оптимальное решение для доставки крупногабаритных и комплексных заказов сетевого оборудования по Москве и Московской области. Доставка в Санкт-Петербург, Ростов-на-Дону, Екатеринбург, Новосибирск, Нижний Новгород, Казань, Красноярск, Омск, Томск, Самара, Уфа, Воронеж, Пермь, Волгоград, Краснодар и другие города России и стран СНГ осуществляем через 7 транспортных компаний для доставок грузов.
	Под собственной маркой RC19 производим в России и Беларуси телекоммуникационное и кабеленесущее оборудование и поставляем под маркой RC19 товары импортированные  нами из Китая
	Два склада в Москве рядом с метро Каширская с большой номенклатурой телекоммуникационных напольных и настенных шкафов , кабельных лотков и электротехнических комплектующих. Прямые поставки из Китая модулей вентиляторных, осевых вентиляторов, стоек 19 дюймов и медных 19 дюймовых шин .
	Надежная компания с более чем 10 летним опытом работы на рынке сетевого и кабеленесущего оборудования. Весь товар сертифицирован и является подлинным.
	Ценовая политика компании с особыми скидками для торговых, монтажных и инжиниринговых организация. Исключительно интересные цены в 3 колонке для постоянных клиентов.

---

Оставить заявку

Разрядники для защиты от перенапряжений

Газоразрядники или разрядники для защиты от перенапряжений с газовым наполнением обозначаются термином GDT (Gas Discharge Tube). По количеству электродов они разделяются на две группы: двухэлектродные и трёхэлектродные.





рис. а). двухэлектродный и б). трёхэлектродный ионные разрядники с газовым наполнением (условное обозначение по международным стандартам)

При срабатывании элемента защиты происходит закорачивание входа устройства и стекание тока перегрузки на землю. Принцип работы газоразрядника можно сравнить с электронным ключом, срабатывающий при возникновении разности потенциалов между его электродами выше заданного значения. Широко используются разрядники для защиты от перенапряжений электронных цепей, когда некритичны такие показатели как скорость срабатывания и точность значений напряжения. Любой разрядник должен иметь собственное заземление, иначе использование их будет бесполезным.

При эксплуатации электронного спутникового оборудования (или любого другого радиотехнического) периодически могут возникать перегрузки по току и напряжению, изначальная природа которых обусловлена влияниями внешних электромагнитных импульсов. Они могут быть в виде электромагнитных сигналов, идущих от мощных радаров, электростатические разряды, мощного грозового разряда и др. (естественного и искусственного происхождения). Большие перегрузки могут исходить от неисправной цепи электропитания какого-либо оборудования.

Конструкция элемента газоразрядника представляет собой керамическую ёмкость (трубку или в виде “таблетки”), заполненная инертным газом, закрытая с двух сторон металлическими электродами. Обычно разрядник трудно заметить в электронной цепи защищаемого устройства. При его срабатывании происходит короткое замыкание электродов и ток перегрузки уходит на землю. Не просто так его сравнивают с электронным ключом , который срабатывает при превышении заданных значений разности потенциалов между его электродами. Это приводит к увеличению кинетической энергии свободных электронов, образованию новых ионов и электронов, — ток между электродами начинает расти и разрядник переходит в режим “тлеющего разряда” (на несколько микросекунд). Если напряжение будет дальше возрастать, то начнётся лавинное размножение электронов, вызывая при этом газовый разряд. В зависимости от конструкции разрядника длительность пробоя продолжается десятки наносекунд (причём ток возрастает скачками), а разность потенциалов между электродами падает. Для разных типов газовых разрядников значение напряжения разряда будет примерно равным 10В-80В (от тока практически зависеть не будет). При возникновении импульса перенапряжения разрядник закорачивается и импульс уходит на землю, тем самым защищая оборудование от вывода из строя. Для отвода разряда молнии от антенны устанавливают молниеотводы с контуром заземления, который берёт весь разряд на себя и отводит в землю.



Рис. Схема подключения двухэлектродного газоразрядника в цепь между спутниковой антенной и ВЧ оборудованием (ресивер)

После режима пробоя значение напряжения на электродах уменьшается до начального уровня и процесс идёт в обратном направлении. При длительном влиянии перегрузок (примерно 1-10 секунд) внутри разрядника начинается горение электрической дуги, из-за чего он может выгореть и дальнейшее его использование будет невозможным (разрядник требуется заменить). Этого можно избежать с помощью дополнительной механической термозащиты.



рис. Трёхэлектродные газоразрядники с термозащитой в виде металлической пластины (скобы)

Конструкция термозащиты представляет собой специальный металлический зажим (или скобу), который крепится к корпусу разрядника легкоплавким припоем. После нагрева и достижения определённой температуры происходит закорачивание между собой электродов металлическим зажимом. Далее срабатывают остальные защитные элементы схемы.

Широкое применение помимо двухэлектродных получили и разрядники, имеющие три электрода (трёхэлектродные), корпус которых состоит из двух объединённых между собой двухэлектродных разрядников с одним общим электродом. Такая конструкция способна обеспечить контроль симметричных цепей одновременно, при этом исключая перекос фаз и снижая перепад значений напряжений между линиями до безопасного уровня.

Газоразрядники характеризуются статическим напряжением срабатывания (этот параметр обычно указывается в технической документации), номинальное DCBD, Vdcbd – возникает зажигание разрядника, вызванное напряжением постоянного тока.

Максимальное динамическое напряжение срабатывания (Vimpuls, Mis) – импульсное напряжение достигает максимального пикового значения и происходит пробой разрядника (в пределах значений 100В/мкс и 1кВ/мкс – крутизна фронта нарастающих линейных импульсов напряжения).

Минимальное гарантированное статическое напряжение срабатывания (MDCS, Vmdcs) – минимальное значение статического напряжения, при котором разрядник срабатывает на протяжении всего срока эксплуатации.

Напряжение горения дуги (AV, Varc) – напряжение, возникающее между электродами разрядника, в режиме прохождения через него тока пробоя.

Максимальное значение импульса тока разряда (MSR, limpulse) – кратковременное предельное значение импульсного тока. После воздействия этого тока газоразрядный элемент останется в исправном (рабочем) состоянии (указывается значение тока при тесте с отношением времени нарастания ко времени спада 8/20мкс, 10/350мкс).

Номинальный импульсный ток разряда (IDC) – ток, проходящий через разрядник в режиме пробоя (при этом воздействие этого тока газоразрядник может выдерживать многократно в соответствии с техническими характеристиками).

Максимальный переменный ток разряда (ADS, lac) – ток переменный, проходящий через разрядный элемент и воздействие которого разрядник может многократно выдерживать (в соответствии с техническими характеристиками).

Время пробоя разрядника (ARTT) – это промежуток времени, за который между электродами изменяется значение напряжения от максимального динамического до напряжения горения дуги.

Ток в режиме тлеющего разряда (GATC) –значение тока во временном промежутке зажигания и пробоя.

Время срабатывания газоразрядника (PVST) – временной интервал от точки начала зажигания до точки начала пробоя.

Эксплуатационный ресурс газоразрядника (SL) – это количество срабатываний газоразрядного элемента и значений импульсного тока, проходящего через него, после которых не гарантируется выдача рабочих характеристик (указываются в тех. документации).



рис. Газовый трёхэлектродный разрядник с защитой (термопредохранителем)

Термопредохранитель является дополнением к газоразряднику и выполнен в виде металической пластинки (скобы), которая при перегреве деформируется и замыкает общий вывод и выводы L (L1, L2) между собой, при этом ток начинает проходить вне газового промежутка.

Вольт-амперную характеристику (ВАХ) газоразрядника можно представить в виде нескольких уровней рабочих участков.



рис. ВАХ газоразрядника

Участок низких напряжений (1). Если возникнет хотя бы незначительное напряжение между общим выводом электрода и одним из выводов L(L1 или L2), то из-за сверхнизкой электропроводимости инертного газа ток через газоразрядник не потечёт. После того, как достигнется напряжение срабатывания значение тока начнёт расти.

Возникновение тлеющего разряда (2). Происходит ионизация молекул газа после достижения напряжения срабатывания (лавинообразно возрастает число носителей заряда). Незначительный ток начинает протекать через промежуток, заполненный газом (при этом напряжение падает до уровня значения напряжения тлеющего разряда).

Тлеющий разряд (3). Дальнейшее увеличение тока приводит к незначительному увеличению напряжения между электродами.

Возникновение электрической дуги (4). Если мощность, поступаемая от внешнего источника достаточно большая, то при возрастании тока сверх предела энергия поля станет достаточной для преодоления заряженными частицами пути от электродов L (L1 и L2) к общему электроду без потери энергии. Значение напряжения резко уменьшается и возникает электрическая дуга – устойчивый проводящий канал.

Дальнейшее возрастание тока (5) происходит без роста значения напряжения.

Газоразрядная трубка (GDT) | Защита на уровне TVS/предохранителя/платы

---

Полученные результаты: 2900

Интеллектуальная фильтрация

В наличии

Полученные результаты: 2900

Интеллектуальная фильтрация

9009

9009

9091 RUGIN

10095

5

5

11 Техническая спецификация

.. x4mm Gas Discharge Tube (GDT) ROHS

.

Изображения	Цены	Количество	Наличие	№ по каталогу производителя	Производитель	Описание	RoHS	Номер детали LCSC	Упаковка	Упаковка	Допуск	Номинальный импульсный ток разряда	Максимальная емкость при 1 МГц	Напряжение искрового разряда постоянного тока	Количество полюсов
Техническая спецификация		мин. : 1 Mult: 5 Полный катушка: 2500	162669 в складе	4532-091-LF	4532-091-LF	4532-091-LF	4532-091-LF 9009 9009	4532-091-LF 9009 1 Brightking	2kA 90V 2 1812 Gas Discharge Tube (GDT) ROHS		C78323	1812	Tape & Reel (TR)	—	2kA	0.5pF	90V	2
Техническая спецификация		Мин. : 1 Мульти: 1 Полная катушка: 1000	43162 В наличии	B3D090L-C	BENCENT	5KA 90V 3 SMD, 5×7,6 мм.	—	5 кА	1,5 пФ	90 В	3
Техническая спецификация		Мин.: 1 Мульти: 1 Полная катушка: 900	33955 In Stock	3RL090M-5-S	Brightking	±20% 5kA 90V 3 SMD,5×6.6mm Gas Discharge Tube (GDT) ROHS		C78322	SMD, 5×6,6 мм	Лента и катушка (TR)	±20 %	5 кА	2 пФ	90 В	3	5 5 Техническая спецификация		мин. : 5 Mult: 5 Полный катушка: 1000	20386 В Спасении	BF091M	BENCENT	° М	BENCENT	± 20% 5KA 90V 900V 900V 900v 900V 900V 900V 900V 900v 900v 900v 900v 900v 900v 900v 900v 900v 900v 900v 900v 9009.		C409431	SMD	Tape & Reel (TR)	±20%	5kA	0.8pF	90V	2
Техническая спецификация		мин. : 5 Mult: 5	18555 В Сток	SX51-800X	. ) ROHS		C527112	Плагин, 5,5×6 мм	. Техническая спецификация		Min: 1 Mult: 1 Full Reel: 1000	17430 In Stock	B3D090M-C	Bencent	10kA 72V~108V 3 SMD Gas Discharge Tube (GDT) ROHS		C409427	SMD	Tape & Reel (TR)	—	10kA	1. 5pF	72V~108V	3
Техническая спецификация		мин.: 5 Mult: 5 Полная катушка: 2500	16316 в запасе	SMD400X		C527156	1812	лента и катушка (TR)	—	2KA	0,5PF	400V	0,5PF	400V	0,5PF	400V	0,5PF	400V	0,5PF	400V	0,5PF	4009. 0091 2
Техническая спецификация		мин.: 5 Mult: 5	12170 в запасе	2RM470L -8/B		7 019.MPING 900.MELKER .MELLINGALING .MOLE .MOLE .MOLE .% .MEL — ROHS		C78316	—	Лоток	±20%	10 кА	9 1,5 пФ 95	2
Техническая спецификация		мин. : 5 Mult: 5	12123 в Сток	2RM600L -8	Bright	10.% 100017.		C78317	—	Лоток	±20%	10 кА	1,5 пФ	2
Техническая спецификация		Min: 1 Mult: 1 Full Reel: 6000	10954 In Stock	DG151S	DC(DongChen)	500A ±30% 150V 2 1206 Gas Выпускная трубка (GDT) ROHS		C478889	1206	Лента и катушка (TR)	±30%	500 А	1 пФ	150 В	2
Техническая спецификация		Min: 5 Mult: 5 Full Reel: 2500	9777 In Stock	4532-075-LF	Brightking	2kA 55V~95V 2 SMD, Газоразрядная трубка 4,5×3,2 мм (GDT) ROHS		C522627	SMD,4. 5×3.2mm	Tape & Reel (TR)	—	2kA	0.5pF	55V~95V	2
Техническая спецификация		Min: 5 Mult: 5 Full Reel: 2500	9675 In Stock	BSA201N	BORN	±30% 500A 200V 2 1206 Gas Discharge Tube ( ГДТ) ROHS		C600784	1206	Tape & Reel (TR)	±30%	500A	0. 5pF	200V	2
10% OFF Техническая спецификация		мин.: 5 Mult: 5 Полная катушка: 2500	9584 в складе	SMD90X	.0095	2kA 90V 2 1812 Gas Discharge Tube (GDT) ROHS		C527152	1812	Tape & Reel (TR)	—	2kA	0.5pF	90V	2
Техническая спецификация		Мин. : 5 Мульти: 5 Полная катушка: 2500	9568 В наличии
BC091N-H	Bencent	±30% 3kA 90V 2 SMD Gas Discharge Tube (GDT) ROHS		C409430	SMD	Tape & Reel (TR)	±30%	3 кА	0,5 пФ	90 В	2
Техническая спецификация		Мин.: 5 Мульти: 5 Полная катушка: 2500	9460 в складе	4532-301-LF	Ярко-	2KA 300V 2 SMD, 4,5×3,2 мм. 0,2 мм	Лента и катушка (TR)	—	2 кА	0,5 пФ	300 В	2
	Мин.: 1 Mult: 5 Полная катушка: 2500	9130 в складе	1812-600	FTR	2KA 420V ~ 780V 2 1812.	C693546	1812	Tape & Reel (TR)	—	2kA	0.5pF	420V~780V	2
10% OFF Техническая спецификация		мин. : 5 Mult: 5	8625 В Сток	SX51-600X	. ) ROHS		C527111	Плагин, 5,5×6 мм	. Техническая спецификация		Min: 5 Mult: 5 Full Reel: 2500	8555 In Stock	1812-090	FTR	2kA 90V 2 1812 Gas Discharge Tube (GDT ) ROHS		C693446	1812	Tape & Reel (TR)	—	2kA	0. 5pF	90V	2
Техническая спецификация		Min: 5 Mult: 5 Full Reel: 2500	8340 In Stock	1812-150	FTR	2kA 150V 2 1812 Gas Discharge Tube (GDT ) ROHS		C693508	1812	Tape & Reel (TR)	—	2kA	0.5pF	150V	2
Техническая спецификация		мин. : 1 Mult: 5 Полный катушка: 900	7455 в складе	2RK075M-4	919191	009.	009.	009.	009.	9100	919100	91919100	9191919191		C115904	SMD,4.2x4mm	Tape & Reel (TR)	±20%	3kA	1pF	75V	2
Техническая спецификация		Min: 1 Mult: 5 Full Reel: 2500	7360 In Stock	B32-230-LF	Brightking	±30% 500A 230V 2 1206 Gas Discharge Tube (GDT) ROHS		C522873	1206	Tape & Reel (TR)	±30%	500A	0. 5pF	230 В	2
Техническая спецификация		Min: 5 Mult: 5 Full Reel: 2500	7150 In Stock	SMD200XM	SURGING	2kA 200V 2 1812 Gas Discharge Tube (GDT) ROHS		C527154	1812	Лента и катушка (TR)	—	2 кА	0,5 пФ	200 В	2
Техническая спецификация		Min: 5 Mult: 5 Full Reel: 2500	6980 In Stock	SMD470XM	SURGING	2kA 470V 2 1812 Gas Discharge Tube (GDT) ROHS		C527157	1812	Лента и катушка (TR)	—	2 кА	0,5 пФ	470 В	2
Техническая спецификация		мин. : 5 Mult: 5 Полная катушка: 2500	6730 в складе	SMD300X		C527155	1812	Tape & Reel (TR)	—	2kA	0.5pF	300V	2
Техническая спецификация		Min: 5 Mult: 5 Full Reel: 2500	6270 In Stock	SMD3225-300N	RUILON(Shenzhen Ruilongyuan Elec)	1kA ±30% 300 В 2 1210 Газоразрядная трубка (GDT) ROHS		C434742	1210	Tape & Reel (TR)	±30%	1kA	0. 5pF	300V	2

Spectrum Discharge Tubes, Nitrogen Gas

Пункт 3376-11

• Описание
• Дополнительная информация
• Ресурсы

Описание

Используйте эти трубки для отображения спектральных линий чистых веществ. Это стеклянные трубки длиной примерно 10,25 дюймов (260 мм), центральная капиллярная часть длиной примерно от 3,5 дюймов (90 мм) до 4 дюймов (100 мм), с электродами, запаянными с обоих концов и соединенными с токоведущими проводами, защищенными металлическими колпачками. Трубки предлагают захватывающую иллюстрацию спектральных линий.
• Для трубки нужна индукционная катушка 2″ (50 мм) искра или подходящий трансформатор, такой как наш источник питания Артикул № 3376-00D
• Длина капиллярной части может варьироваться по мере необходимости
• Их нельзя использовать в качестве ламп
• Для периодического использования
• Спектр – желто-оранжевый

Вес	0,18 фунта

Руководство для учителя

Скачать

• Эксклюзив для AmSci
• Руководство для учителя включено
• Видео доступно

В наличии

9 шт.
