Что представляет собой диодный мост GBU605. Каковы его основные технические параметры. Для каких целей применяется данный компонент. Какие преимущества дает использование GBU605 в электронных схемах.
Общее описание и назначение диодного моста GBU605
GBU605 — это однофазный диодный мост, предназначенный для выпрямления переменного тока в постоянный. Данный компонент относится к категории мощных выпрямительных диодов и широко применяется в различных электронных устройствах и системах питания.
Основные характеристики GBU605:
- Максимальный средний прямой ток: 6 А
- Максимальное обратное напряжение: 600 В
- Корпус: GBU
- Количество выводов: 4
- Тип монтажа: в отверстия печатной платы
Диодный мост GBU605 обеспечивает эффективное двухполупериодное выпрямление переменного напряжения, что делает его оптимальным выбором для многих приложений силовой электроники.
Технические характеристики и параметры GBU605
Рассмотрим подробнее основные технические параметры диодного моста GBU605:
- Максимальный постоянный прямой ток: 6 А
- Максимальный импульсный ток: 200 А (при длительности импульса 8,3 мс)
- Максимальное обратное напряжение: 600 В
- Прямое падение напряжения: 1,1 В (типовое значение при токе 6 А)
- Обратный ток утечки: не более 10 мкА при 600 В
- Диапазон рабочих температур: от -55°C до +150°C
- Тепловое сопротивление переход-корпус: 3°C/Вт
Высокие значения максимального тока и обратного напряжения позволяют использовать GBU605 в мощных источниках питания и преобразователях. Низкое прямое падение напряжения обеспечивает высокий КПД при выпрямлении.

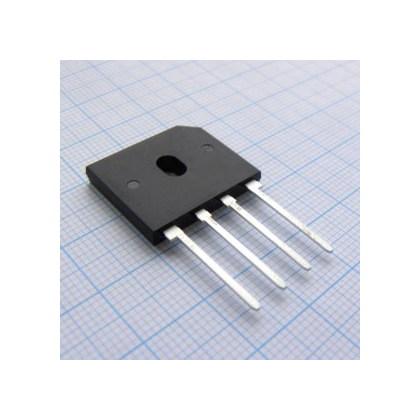

Особенности конструкции и корпуса диодного моста GBU605
GBU605 выпускается в стандартном корпусе GBU, который имеет следующие особенности:
- Компактные размеры: 25,3 x 19,0 x 3,56 мм
- 4 вывода для подключения
- Металлическое основание для эффективного теплоотвода
- Полная изоляция компонентов эпоксидным компаундом
- Высокая диэлектрическая прочность изоляции: 1500 В (действ.)
Конструкция корпуса обеспечивает надежную защиту кристаллов диодов от внешних воздействий и эффективный отвод тепла. Это позволяет GBU605 стабильно работать при высоких токах нагрузки.
Области применения диодного моста GBU605
Благодаря своим характеристикам, GBU605 находит применение в различных областях электроники:
- Импульсные источники питания
- Зарядные устройства
- Сварочные аппараты
- Выпрямители для электродвигателей
- Системы бесперебойного питания
- Промышленные источники питания
- Преобразователи для солнечных батарей
Высокая надежность и стойкость к перегрузкам делают GBU605 оптимальным выбором для ответственных приложений, где требуется стабильная работа выпрямителя в течение длительного времени.
Преимущества использования GBU605 в электронных схемах
Применение диодного моста GBU605 дает ряд преимуществ при разработке электронных устройств:
- Высокая эффективность выпрямления благодаря низкому прямому падению напряжения
- Возможность работы с большими токами нагрузки
- Надежная защита от перенапряжений и импульсных помех
- Широкий температурный диапазон эксплуатации
- Компактные размеры при высокой мощности
- Простота монтажа на печатную плату
- Доступная цена при отличных характеристиках
Эти преимущества делают GBU605 популярным выбором среди разработчиков источников питания и силовой электроники.
Рекомендации по применению диодного моста GBU605
При использовании GBU605 в электронных схемах следует учитывать некоторые особенности:
- Необходимо обеспечить эффективный теплоотвод при работе на больших токах
- Рекомендуется применять снабберные цепи для защиты от коммутационных перенапряжений
- Следует соблюдать полярность подключения выводов согласно маркировке
- При параллельном включении нескольких мостов нужно применять выравнивающие резисторы
- Для повышения надежности рекомендуется небольшой запас по току и напряжению
Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности GBU605 и обеспечить длительный срок службы компонента.
Сравнение GBU605 с аналогичными диодными мостами
Рассмотрим, как GBU605 соотносится по характеристикам с некоторыми аналогичными моделями диодных мостов:
| Модель | Макс. ток, А | Макс. напряжение, В | Корпус |
|---|---|---|---|
| GBU605 | 6 | 600 | GBU |
| KBPC5010 | 50 | 1000 | KBPC |
| KBL406 | 4 | 600 | KBL |
| RS607 | 6 | 1000 | SIP |
Как видно, GBU605 занимает промежуточное положение по току между маломощными и мощными мостами. При этом он обеспечивает оптимальное сочетание характеристик для широкого круга применений.
Ключевые отличия GBU605 от аналогов:
- Оптимальное соотношение тока и напряжения для большинства применений
- Компактный корпус при достаточно высокой мощности
- Хорошие тепловые характеристики благодаря металлическому основанию
- Доступная цена при отличных параметрах
Эти особенности делают GBU605 универсальным решением для многих разработок в области силовой электроники.
