Концевик это: Концевик – что это такое?

Виды концевых выключателей

Автоматическое управление электрооборудованием применяется в промышленности, быту, конструкции автомобилей. Для реализации задачи используются различные технические средства. Зачастую в роли переключающего устройства выступают концевые выключатели. Изделия отвечают за включение и выключение, в том числе связанные с защитой механизмов и взаимодействующих с ними людей.

Концевой выключатель – это электромеханическое изделие, размыкающее и замыкающее рабочую цепь при определенных условиях, например, при заданном положении управляемого устройства. Концевой выключатель выполняет практически те же самые функции, что и простой выключатель, только для его срабатывания не требуется нажатия на кнопку.

afbf5196-d150-4316-9c8a-a76b304eca8c

Выключатель концевой ВПК-2110Б-У2 10А 660В IP67 SQ0732-0003

f32a2f60-f3a1-409c-be0f-caf6a4766c5a

Выключатель концевой путевой ВПК-2111-БУ2 10А 1з+1р IP65

4aa05f4f-8717-4e99-b495-8eb9f88e2689

Выключатель концевой ВК-300-БР-11-67У2-21 IP67 KV-1-300-1

f9b9703d-59d8-4bf5-bdcc-358c0e18dc4f

Выключатель концевой ВККН-2110М11-У2 5А 1з+1р IP65 SQ0732-0028

c7492dcb-5ae4-45fb-bc85-8d1b6288da4d

Выключатель концевой путевой ВП15К21А-221-54У2. 3 16А IP54 151296

Конструкция концевого выключателя

В основе конструкции концевого выключателя – контактная часть, включающая замыкающие и размыкающие контакты. Подвижная часть, отсутствующая у бесконтактных моделей, отвечает за воздействие на контактную группу. Внутренние детали устройства заключены в прочный корпус. Для его изготовления применяются как диэлектрики, так и токопроводящие материалы. Как правило, для этой цели используются металлические сплавы и специальный пластик. Индикаторы питания и срабатывания также могут быть элементами конструкции. Устройство концевого выключателя разнится в зависимости от их вида.

Виды концевых выключателей

Концевые выключатели различаются по способу взаимодействия с управляемым оборудованием. Так, для срабатывания механических моделей нужно непосредственное давление на рычаг или колесико, а для бесконтактных достаточно, например, взаимодействия с магнитным полем.

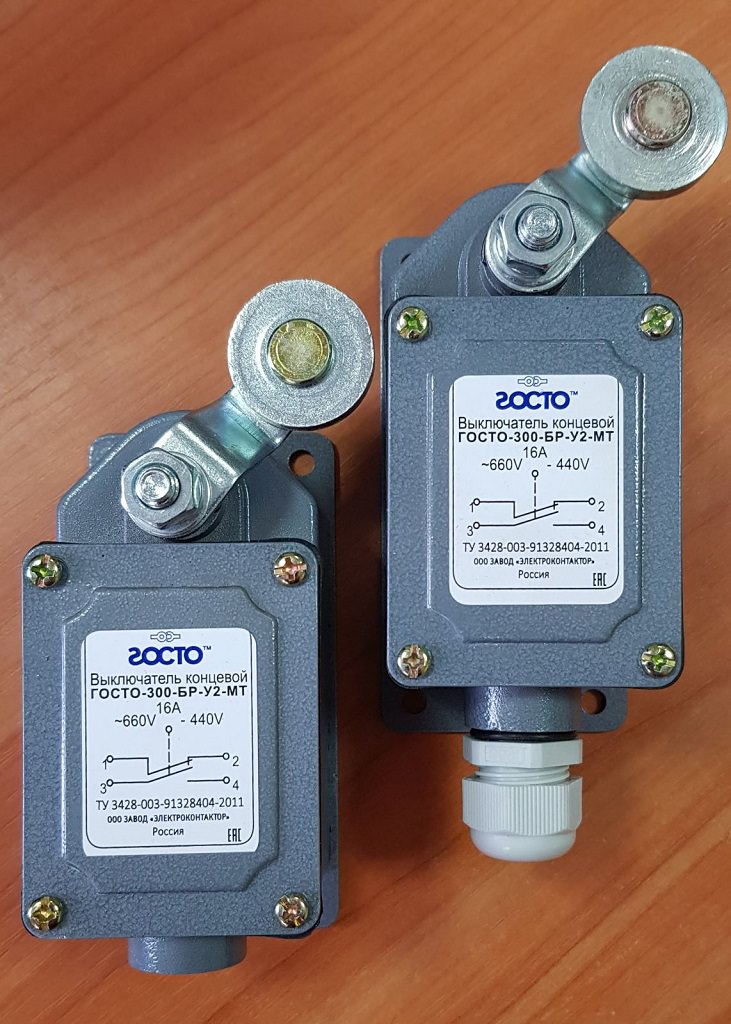

В механических концевых выключателях к размыканию или замыканию контактов приводит физическое воздействие на особые части конструкции — ролики, кнопки, рычажки или поплавки. После изменения положения контактов концевик направляет на механизм управляющий или предупредительный сигнал. Помимо механических изделий стандартных размеров, встречаются микровыключатели. Основываясь на том же принципе работы, такие устройства имеют небольшие габариты. Они рассчитаны на малые токи, рабочий ход также небольшой. Чтобы его увеличить, применяется конструкция с использованием дополнительного рычага и ролика. В любом случае, миниатюрные изделия требуют особенно тщательной настройки.

Бесконтактные концевики – это усовершенствованная версия механических прародителей. В конструкции нет движущихся частей, но есть чувствительный элемент и анализатор сигнала. В основе лежит специальный транзисторный ключ. Поскольку трения и движения деталей нет, надежность устройств высока. Изделия данного вида делятся на несколько подвидов.

Индуктивные выключатели отвечают на приближение и отдаление объекта. Входящая в конструкцию катушка индуктивности взаимодействует с материалом, изменяющим ее магнитное поле, при этом происходит активация датчика.

Емкостные концевики реагируют на определенные предметы, проводящие ток или обладающие диэлектрическими свойствами. Чем ближе объект к устройству, тем выше емкость конденсатора и больше амплитуда колебаний, вырабатываемых генератором. Как только показатели достигают заданного значения, выключатель срабатывает. По сравнению с индуктивными моделями, емкостные менее чувствительны к внешним воздействиям. Они не реагируют на влажность воздуха и изменение плотности.

Кварцевые излучатели ультразвуковых концевых выключателей создают импульсные волны, которые меняются при движении объектов в радиусе действия концевиков. Зафиксировав изменения, устройство подает на оборудование сигнал.

Магнитные модели оснащены ферромагнитными контактами, меняющими свое положение под воздействием постоянного магнитного поля. Внутренние части герконов помещают в стеклянный или пластиковый корпус. Благодаря простоте устройства, магнитные выключатели имеют компактные размеры.

Функционирование оптических концевых выключателей основано на прерывании светового луча объектами, попадающим в зону действия. Кроме того, устройства способны реагировать на отраженный свет. Оптические модели обладают большим радиусом действия – до 150 метров.

Сфера применения концевых выключателей

Концевые выключатели активно используются в быту и промышленности. Малые размеры микровыключателей позволяют применять их в бытовых приборах и электронике. На основе бесконтактных моделей создают датчики уровня. Они реагируют на наполнение емкостей жидкостями и сыпучими продуктами, прекращая их подачу. По выполняемой функции концевики делятся на защитные и функциональные.

Защитные устройства предохраняют управляемое оборудование от повреждения, а также обеспечивают безопасность использующих его людей. Так, в лифтах и подъемниках выключатели препятствуют движению, пока двери не закроются.

Функциональные концевики

отвечают за регулярное включение и выключение оборудования. Например, они могут зажигать свет при открывании двери. Кстати, именно так работает освещение в холодильниках.

Концевые выключатели: виды, устройство, принцип действия

• Статья
• Видео

Концевые или как их еще называют путевые выключатели используются для связывания электрической цепи, например, в электрических приборах и сигнализации. Также данные устройства применяются для контроля и управления электротехникой, которая систематически проверяется на подвижность. Выключатель монтируется на самой конструкции там, где необходимо контролировать движение отдельных элементов. Чтобы использовать концевой выключатель необходимо знать для чего он нужен, каких видов бывает и как работает каждый отдельный вариант исполнения. Именно об этом пойдет речь далее.

• Конструкция выключателя
• Разновидности
• Особенности работы
• Область применения

Конструкция выключателя

В состав данного устройства входят следующие компоненты:

• панель;
• корпус;
• контакты;
• головка.

Очень важно, чтобы корпус переключателя имел хорошую прочность, чтобы устройство было устойчиво и выдерживало различные механические влияния на корпус. В качестве материала изготовители применяют алюминиево-кремниевый сплав, а некоторые виды концевых выключателей изготовляют из прочного пластика.

Подробно конструкция путевых выключателей рассмотрена на видео:

Разновидности

Важно знать, какие бывают концевые выключатели, ведь без этих знаний тяжело будет выбрать нужное устройство. Данные коммутационные аппараты делятся на несколько основных типов:

1. Бесконтактные.
   Это устройство срабатывает в случае приближения любого металлического или другого предмета, на который заранее была сделана коммутация.
2. Механические. Они срабатывают только при механическом воздействии на колесико либо на рычаг. В следствии контакты либо замыкаются, либо размыкаются, тем самым подают управляющий или предупреждающий сигнал.
3. Магнитные. Их еще называют герконами. Исходя из названия можно понять, что устройство срабатывает при приближении к нему магнита на определенном расстоянии.

Бесконтактные концевые выключатели являются более современными по сравнению с механическими. Работают они на специальном транзисторном ключе, который в открытой позиции имеет небольшое сопротивление.

Все бесконтактные выключатели делятся на четыре группы:

1. Индуктивные. Концевой выключатель срабатывает, когда датчик обнаруживает металлический объект. В момент обнаружения металла индуктивное сопротивление возрастает, благодаря этому понижается ток в обмотке, и таким образом происходит размыкание контактов в цепи. Ассортимент данной продукции очень велик и разнообразен, поэтому можно легко подобрать необходимый по размеру.
2. Емкостные, взаимодействуют с человеческим телом. При приближении человека к датчику возникает электрическая емкость, благодаря которой приводится в работу контур мультивибратора, установленного внутри устройства. Чем ближе находится человек, тем ниже становится частота импульса, а емкость становится больше. Главную функцию исполняет пластина, которая присоединена к конденсатору.
3. Ультразвуковые. Используются кварцевые звуковые излучающие элементы. Когда что-то появляется в радиусе действия устройства, меняется амплитуда звукового сигнала, в основном эта чистота неслышна людям.
4. Оптические выключатели имеют специальный транзистор и инфракрасный светодиод. Когда прерывается луч светодиода, фотоэлемент закрывается.

На видео ниже рассмотрены некоторые виды концевых выключателей:

Особенности работы

Концевой выключатель имеет определенный принцип работы, благодаря которому он запускается и приводится в движение. Коммутационный аппарат будет срабатывать в момент соединения с восстановленным ограничителем, в этот момент прекращается подача питания на электрическое оборудование. Очень важно, чтобы все элементы данного устройства работали надежно и правильно, выполняя все необходимые команды. При этом, все должно безупречно работать, не смотря на тип, конфигурацию аппарата и на способ его подключения. Именно поэтому область применения путевого выключателя находится в местах особой опасности.

В момент контакта подвижного механизма с устройством концевого выключателя, он подает сигнал. Это будет говорить о том, что появилась опасность в электрической цепи. Данное устройство является датчиком, оснащенным системой автоматического выключения.

Область применения

Также необходимо знать, где применяются концевые выключатели. Каждый тип исполнения имеет свое определенное назначение, и применяются в разных сферах деятельности. Однако по использованию они делятся на:

1. Функциональные. Они отвечают за регулярное отключение или включение освещения, или какой-то другой электрический прибор. Например, такое устройство находится в холодильнике. При открытии двери механизм включает свет, а при закрытии – отключает, это один из вариантов применения концевого выключателя.
2. Защитные. Они монтируются для того, чтобы защитить как механизм, так и работников от неправильных действий. Например, шахтерский лифт не начнет спускаться до того времени, пока дверцы не закроются, благодаря этому люди могут безопасно пользоваться лифтом.

Если подытожить, то использование данного аппарата зависит от конструкции и возможностей механизма. Зачастую потребители и не знают о том, что им часто приходится использовать данный механизм в жизни:

• в автомобилестроении и в автомобиле;
• в бытовой технике и быту;
• в мебельных изделиях;
• на заводах и производственных предприятиях для осуществления разных задач.

Концевые выключатели являются очень практичными и необходимыми устройствами. Но для подключения таких устройств лучше обратится за помощью к специалистам. Как уже стало понятно, эти устройства во многом упрощают использование многих бытовых предметов. Надеемся, предоставленная статья была для вас полезной и интересной!
