Где на выключателе фаза а где ноль. Правильное подключение выключателя: фаза или ноль.

Почему важно подключать выключатель на фазу, а не на ноль. Каковы последствия неправильного подключения. Как определить фазу и ноль при монтаже проводки. Что говорится в правилах ПУЭ по этому вопросу.

Почему выключатель должен разрывать фазу, а не ноль

При монтаже электропроводки важно правильно подключить выключатель света. Многие задаются вопросом — куда подключать выключатель: на фазу или на ноль? Давайте разберемся, почему выключатель должен размыкать именно фазный провод.

Основные причины, по которым выключатель нужно ставить на фазу:

• Безопасность — при выключенном свете на патроне лампы не будет напряжения
• Соответствие правилам ПУЭ
• Корректная работа светодиодных ламп
• Возможность безопасно менять лампочки при выключенном свете

Рассмотрим подробнее особенности правильного и неправильного подключения выключателя.

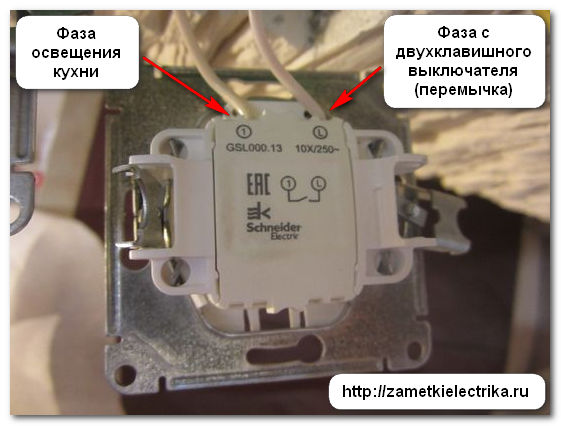

Правильное подключение выключателя на фазу

При правильном подключении выключателя на фазу схема работает следующим образом:

• Выключатель разрывает фазный провод
• Нулевой провод идет напрямую к светильнику/лампе
• При выключенном положении на патроне лампы нет напряжения
• Можно безопасно менять лампочки при выключенном свете

Такая схема полностью соответствует требованиям безопасности и правилам устройства электроустановок (ПУЭ).

Последствия неправильного подключения выключателя на ноль

Если по ошибке подключить выключатель на нулевой провод, это приведет к следующим проблемам:

• На патроне лампы всегда будет присутствовать фазное напряжение, даже при выключенном свете
• Высокий риск поражения током при замене лампочек
• Возможно мерцание или слабое свечение светодиодных ламп в выключенном состоянии
• Сокращение срока службы светодиодных ламп
• Несоответствие правилам ПУЭ

Как видим, неправильное подключение создает серьезную опасность и нарушает нормы электробезопасности.

Как определить фазу и ноль при подключении выключателя

При монтаже проводки важно правильно определить фазный и нулевой провода. Существует несколько способов:

1. По цвету изоляции:
   • Синий или голубой — нулевой провод
   • Коричневый, белый, красный — фазный провод
   • Желто-зеленый — заземление
2. С помощью индикаторной отвертки:
   • Если лампочка светится — это фаза
   • Если не светится — это ноль
3. Мультиметром в режиме измерения напряжения:
   • ~220В между проводами — один из них фаза
   • 0В — оба нулевые или оба фазные

При любых сомнениях лучше обратиться к профессиональному электрику для проверки правильности подключения.

Требования ПУЭ по подключению выключателей

Правила устройства электроустановок (ПУЭ) четко регламентируют подключение выключателей:

• Пункт 6.6.28 ПУЭ: однополюсные выключатели должны устанавливаться в цепи фазного провода
• Запрещается устанавливать выключатель в цепи нулевого рабочего проводника
• При использовании двухполюсных выключателей должна исключаться возможность отключения нулевого провода без отключения фазного

Таким образом, правила однозначно требуют устанавливать выключатель на фазный провод для обеспечения электробезопасности.

Особенности работы светодиодных ламп при неправильном подключении

Светодиодные лампы особенно чувствительны к правильности подключения выключателя. При установке выключателя на нулевой провод возможны следующие эффекты:

• Слабое свечение или мерцание в выключенном состоянии
• Сокращение срока службы из-за постоянной подачи напряжения
• Некорректная работа схем плавного включения/выключения

Поэтому для светодиодного освещения крайне важно соблюдать правильную схему подключения с выключателем на фазе.

Как исправить неправильное подключение выключателя

Если вы обнаружили, что выключатель подключен неправильно, есть несколько способов исправить ситуацию:

1. Поменять местами провода на выключателе (если есть доступ)
2. Переподключить провода в распределительной коробке
3. Поменять местами фазный и нулевой провода на вводном автомате

В любом случае, работы по переподключению должен выполнять квалифицированный электрик с соблюдением всех мер безопасности.

Заключение

Правильное подключение выключателя на фазный провод — важное условие электробезопасности в доме. Это обеспечивает:

• Защиту от поражения током при замене ламп
• Корректную работу светодиодных светильников
• Соответствие нормам ПУЭ
• Увеличение срока службы осветительных приборов

При монтаже электропроводки следует уделить особое внимание правильному определению фазного и нулевого проводов. В случае сомнений лучше обратиться к профессиональному электрику для проверки подключения. Соблюдение простых правил поможет сделать электропроводку в доме максимально безопасной и долговечной.

Фаза или ноль на выключатель. Подключаем правильно

Итак, делая электропроводку, вы дошли до соединения проводов в распределительных коробках. С розеточной группой всё понятно. Провода в распределительной коробке соединяем все параллельно — жёлто-зеленые с жёлто-зелеными, синие с синими, белые с белыми. То есть, землю соединяем с землёй, ноль с нолём, фазу с фазой. Будет выглядеть это так:

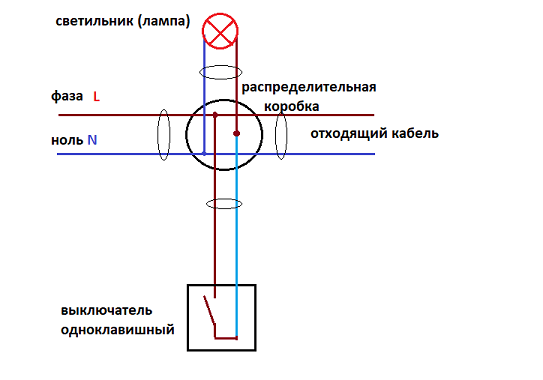

Я приведу две схемы соединения проводов в световой распредкоробке. Это схемы соединения для одноклавишного выключателя и для двухклавишного выключателя.

Содержание

Выключатель должен разрывать фазу!

На схемах видно, что в обоих случаях на выключателе разрывается фаза, а ноль идёт на лампочку или светильник напрямую. И это правильно! Ибо, как говорил Остап Бендер, ибо…..

А что произойдёт, если сделать наоборот?

В принципе, ничего особенного, всё будет работать. Но. Самый большой минус такого подключения это безопасность. Так как безопасность эксплуатации электроустановок имеет большое значение, то подключение выключателя оговорено в ПУЭ (Правила устройства электроустановок).

«В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного».
(7 издание ПУЭ, 6.6.28)

Это правило для подключения автоматического выключателя. И говорит оно о том, что нельзя разрывать нулевой провод не разрывая и фазный.

Так что произойдёт если выключатель будет стоять в нулевом проводнике?

При включённом выключателе всё будет работать так как к лапочке будет приходить и ноль (через выключатель) и фаза (напрямую).

А вот при выключенном выключателе на лампочке ноль исчезнет, а фаза останется. Причем на обоих проводах, если это лампа накаливания.

Чем это чревато?

Если светильник исправен и работает, то ничем не чревато. А вот если вы захотите поменять перегоревшую лампу в люстре или светильнике подключённом неправильно, то при случайном прикосновении к контактам в цоколе вас может ударить током. А может и не ударить. Всё зависит от того как хорошо заземлены ваши ноги. Но лучше не экспериментировать!

Что ещё может произойти?

Если люстра или светильник не новые, может потрескаться изоляция проводов и (не дай Бог) они замкнут на корпус люстры или светильника. На металлическом корпусе люстры может оказаться фаза. Простое прикосновение к корпусу может быть чревато поражением электрическим током. Всё зависит от особенности организма и качества заземления ваших ног. Исход может быть непредсказуем.

Ну а почему не сработала защита?

Да потому, что ноля то на люстре у нас нет — выключатель выключен, ноль разорван и не подается на светильник. Если же выключатель включён и ноль подается на светильник, он может и не быть на корпусе люстры. На корпусе люстры может быть только фаза.
Автомат же дифференциальной защиты в цепи освещения можно не ставить согласно ПУЭ.

Ещё одна неприятная проблема при неправильном подсоединении выключателя это мерцание светодиодных ламп и светильников при постоянной фазе на них. Не факт, что это будет происходить, но у светильников не очень высокого качества это может случиться.

Как определить фаза или ноль идёт на выключатель?

Определить ноль или фаза идёт на выключатель можно двумя способами: на выключателе или на самом светильнике.

Выключатель должен быть в отключённом состоянии.

В выключателе на одном проводе должна быть фаза (индикатор будет светиться), а на люстре индикатор светиться не будет. Конечно же на выключателе проверять удобнее так как он находится внизу, да и снять его будет проще, чем открутить люстру или светильник с на потолке. Как снять выключатель рассказывать вам не буду.

Но что же делать, если вы узнали что выключатель у вас подключён неправильно.

В старых квартирах обычно схема электропроводки однолинейная. А это значит, что вся квартира «висит» на одной линии. Скорее всего у вас все выключатели подключены данным образом.

Многие советуют переподключить провода в распределительной коробке. Но, как вы понимаете, для этого нужно её найти, снять с этого места обои, раскрутить скрутки. Но во многих старых квартирах проводка алюминиевая и лишний раз раскрутить, скрутить провод чревато поломкой их.

Можно, просто напросто, перекинуть провода на автоматических выключателях, которые находятся в щитке. И тогда фаза станет нулём, а ноль фазой и на выключатель пойдёт фазный провод.

На картинке показана схема где на нулевом и фазном проводе стоят отдельные однополюсные выключатели. Так делали раньше. Сейчас же используют один двухполюсный автоматический выключатель.

Если же вы определили что какой выключатель подключён неправильно, а остальные в порядке, это значит, что у электрика в том момент, когда он собирал коробку было «озарение». Вот тогда то кроме как переделать распредкоробку данного выключателя ничего не поможет.

Находим распределительную коробку. Обычно она находится над выключателем на расстоянии 15-20 сантиметров от потолка. Вскрываем её, предварительно выключив автоматы в распредщитке. Освобождаем скрутки от изоляции. Включаем автоматы и находим фазный провод индикатором. Выключатель должен быть выключен.

Обычно в световых коробках бывает четыре кабеля:

• приходящий
• отходящий
• на лампочку
• на выключатель

Цвет проводов не имеет значения потому, что провода могут быть разного цвета.

Определяем какой кабель идёт на лампочку, а какой на выключатель. Обычно кабель на выключатель уходит вертикально вниз, а на лампочку (светильник) вверх. Обесточиваем коробку отключением автоматического выключателя.

Переделываем коробку следующим образом:

Как соединять провода в распредкоробке решите по месту в зависимости от состояния и материала проводов. Изолируем места соединения проводов.

Всё, дело сделано!

Цвета проводов в распределительной коробке указаны в соответствие с современной расцветкой проводов в кабеле. Вместо коричневого провода чаще всего используется белый.

Ещё статьи:

Как собрать схему проходного переключателя

Как определить неисправность освещения

Что должен размыкать выключатель: ноль или фазу?

Выключатель – это электрическое устройство, обеспечивающее замыкание и размыкание цепи, а также отвечающее за включение/отключение электрооборудования.

Чтобы светильник или люстра работали, необходимо подключение двух проводов – фазного и нулевого. Стандартная схема разводки предусматривает подачу нуля прямо к люстре, при этом фаза проходит через выключающее устройство и может размыкаться. Иногда может показаться, что при изменении мест проводов нормальная работа светильника сохранится, он будет без проблем включаться и выключаться. Но почему такой подход считается неправильным и что говорится в правилах устройства электрических установок – рассмотрим в этой статье.

Особенности функционирования

Независимо от типа выключателя, используемого для включения и выключения, к примеру, света в комнате, аппарат в обязательном порядке размыкает не ноль, а именно фазу. Это проводник, который все время находится под воздействием переменного напряжения в отношении нулевого провода, который, как правило, обладает нулевым потенциалом относительно земли. В условиях исправности электросети он остается всегда таким, так как по определению нулевой проводник имеет заземление.

Независимо от того, какая сеть используется – однофазная или трехфазная – нейтраль или нулевой проводник должен быть заземлен. В этом отношении он принципиально безопаснее фазного провода. По факту генераторы и трансформаторы имеют заземление, именно от них в электрическую сеть поступает энергия. Если же по каким-то причинам у нулевого проводника не заземления, это может означать, что на каком-то участке сети произошла авария или оборвался нулевой проводник.

Как правило, в бытовых условиях используются выключатели с одним полюсом. Это означает, что при нажатии кнопки управления происходит замыкание и размыкание всего лишь одного провода. К примеру, люстра в комнате питается от бытовой однофазной сети в 220 вольт. То есть к этому прибору освещения идут проводники фаза и ноль. Аппарат выключателя установлен непосредственно в разрыв одного из этих проводников. Допустим, что выключатель установлен на фазный проводник и переведен в состояние «выключено». В этом случае оба провода будут обесточены, а их потенциалы приравняются нулю. Это объясняется тем, что не прерванный выключателем нулевой проводник и так обладает нулевым потенциалом, а для прерывания фазного проводника был использован выключатель и на нем уже отсутствует фазное напряжение.

При таком условии можно смело приступать к замене лампочки, так как оба проводника являются безопасными – нет риска попадания под фазное напряжение или получения удара током. Все же, не лишним будет отключение автомата внутри электрического щита.

Как не рекомендуется делать?

Что же делать, когда при подключении была допущена ошибка и выключатель был установлен в разрыв не фазного, а нулевого проводника? Тогда даже при выключении подачи электричества к люстре/светильнику путем отключения через выключатель, к прибору освещения все равно остается подведенным фазный проводник, при этом второй проводник вообще ни к чему не подключается.

Если при таком условии потребуется замена лампочки, ремонт люстры или работа с потолком, если случайно задеть фазный провод есть вероятность получения удара током. Особенно это опасно, если человек стоит на токопроводящей лестнице, контактирующей с землей или какой-нибудь заземленной поверхностью. Из-за этого может случиться трагедия, чреватая человеческими жертвами или серьезным вредом для здоровья.

Что говорится в правилах ПУЭ?

Согласно пункту 6.6.28 седьмого издания ПУЭ, для 3-х и 2-х проводных однофазных линий в сетях, где заземлена нейтраль, допускаются к использованию однополюсные выключающие устройства. В обязательном порядке их установка производится в цепь фазного провода. Однако при этом должна быть исключена вероятность отключения одного нулевого проводника при условии включенного фазного.

Таким образом, исходя из установленных правил, разрыв должен производиться именно по фазе. Но почему изменение такой схемы является опасным? Дело в том, что при прохождении фазы напрямую и при разрыве нуля посредством выключателя в случае отключения лампочки в патроне люстры всегда будет присутствовать напряжение. Следовательно, если нужно будет заменить лампочку, при касаниях патрона будут происходит удары током.

Еще одно неудобство для пользователей при неправильном подключении касается мигания либо свечения светодиодных светильников в условиях постоянной подачи фазы на патрон. При этом это явление может наблюдаться для светодиодов даже при условии поступления к ним сверхнизкого напряжения – в этом случае наблюдается наличие тусклого света либо периодическое мерцание. В свою очередь, это существенно может сократить срок службы осветительного оборудования, из-за чего возникнет необходимость их более частой замены.

Особенности маркировки электропроводки в квартире

Если планируется монтаж электропроводки в квартире или доме, при покупке проводников следует обратить внимание, что каждый из них должен иметь жилы с синей или голубой оплеткой. Именно эту жилу рекомендуется использовать в качестве нулевого провода. В случае, когда в жилище предусмотрена установка и третьего провода – прямого заземления, к нему желательно пустить проводник желто-зеленого цвета. Остальные проводники, независимо от цвета, применяется как несущие фазу. Поэтому ответом на вопрос, что именно должен разрывать выключатель – фазу или ноль, будет однозначным: должна разрываться фаза.

В заключительной части также можно подвести итоги. В этой статье было представлено описание простой электросети, где не предусматривался третий проводник – заземление. Помимо этого, в рассматриваемых примерах мы использовали простую люстру, которая рассчитана на один патрон под осветительный прибор. При таком условии и выключатель был бы простым – одноклавишным. При наличии заземления, провода никогда не путаются: достаточно выбрать кабель с тремя и более жилами. Желто-зеленая жила всегда подводится к массе (клемме), которая проходит к корпусу прибора. В то время как при установке многоклавишных выключателей из коробки к этим устройствам придется разводить от двух и более жил, исходя из количества клавиш в выключателях.

Аналогично делается с питающим кабелем для люстры. Независимо от того, сколько фаз приходит от выключателя на люстру, всегда в ней ноль будет один, при этом его клемма (масса) выделяется отдельно. Ориентироваться в этом случае можно и по проводникам: в таких приборах нулевой проводник всегда будет голубого/синего цвета.
