Что такое электронный блок управления двигателем. Где находится ЭБУ в автомобиле. Как работает блок управления двигателем. Какие функции выполняет ЭБУ. Из каких компонентов состоит электронный блок управления.

Содержание

Что такое электронный блок управления двигателем

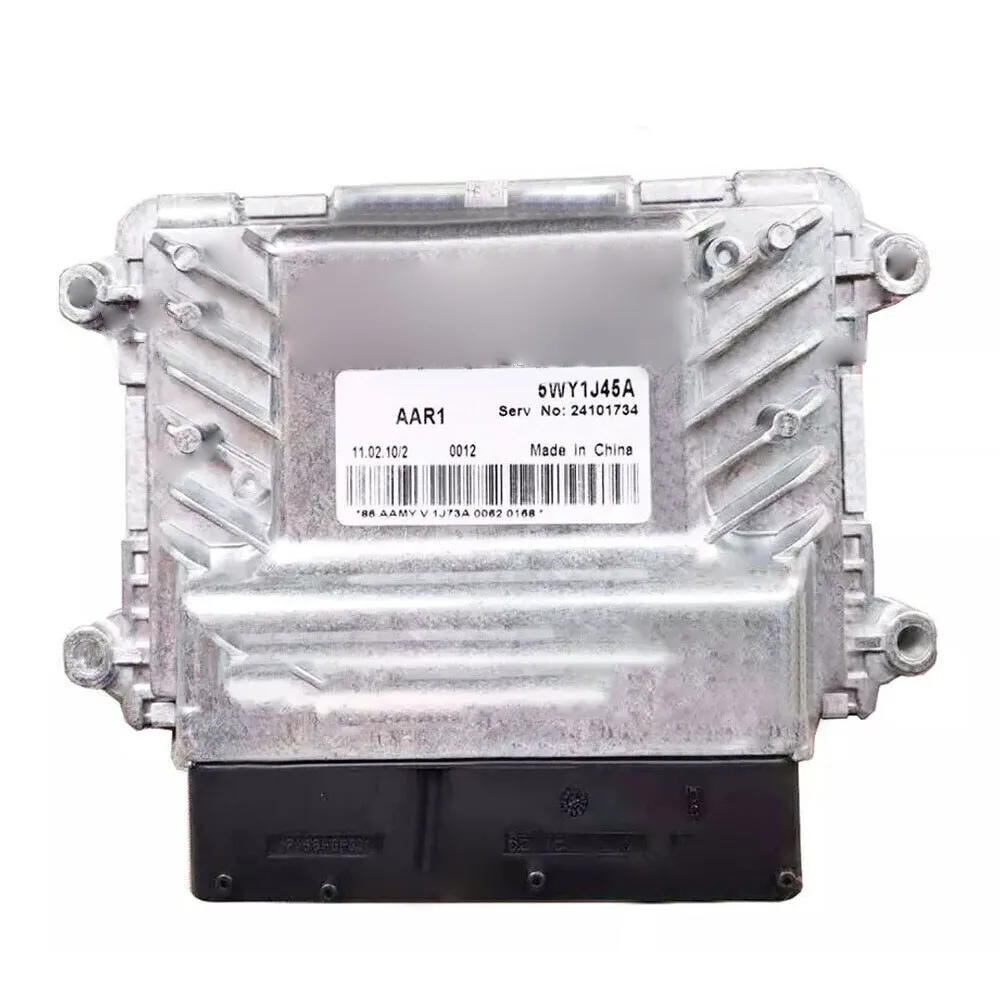

Электронный блок управления двигателем (ЭБУ) — это ключевой компонент современной системы управления автомобильным двигателем. ЭБУ представляет собой специализированный компьютер, который контролирует работу двигателя и других систем автомобиля.

Основные функции ЭБУ включают:

  • Управление подачей топлива и воздуха
  • Контроль зажигания
  • Регулировка холостого хода
  • Управление системой рециркуляции выхлопных газов
  • Диагностика неисправностей

ЭБУ получает данные от многочисленных датчиков, установленных в двигателе и других системах автомобиля, анализирует эту информацию и на ее основе управляет различными исполнительными механизмами для обеспечения оптимальной работы двигателя.


Расположение ЭБУ в автомобиле

Местоположение электронного блока управления может различаться в зависимости от марки и модели автомобиля. Наиболее распространенные варианты расположения ЭБУ:

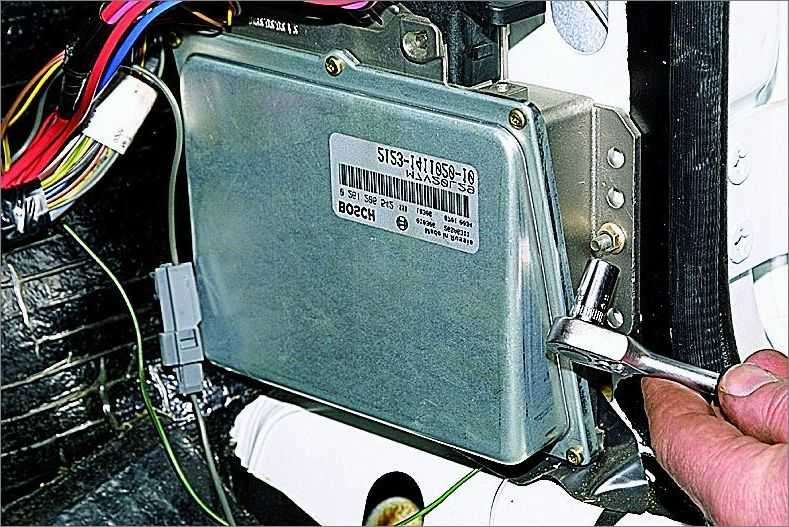

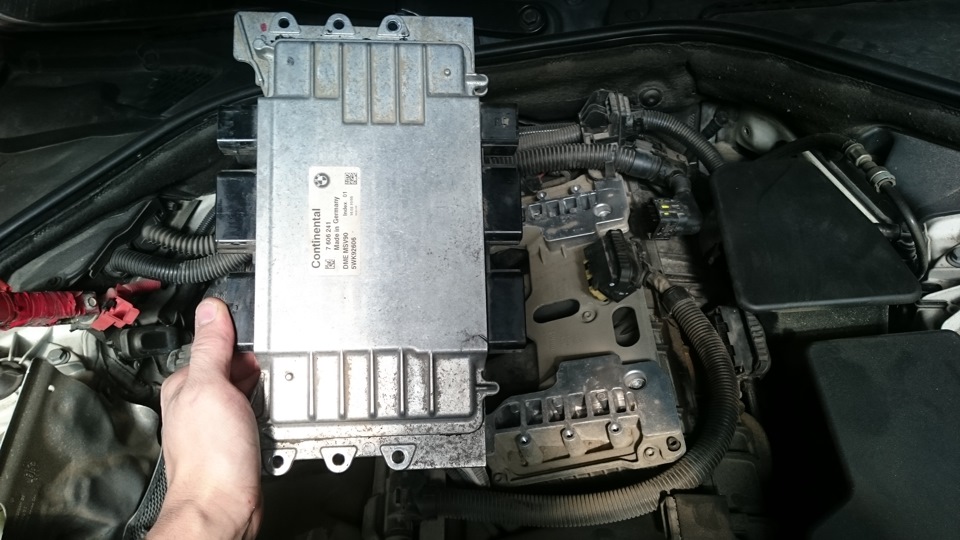

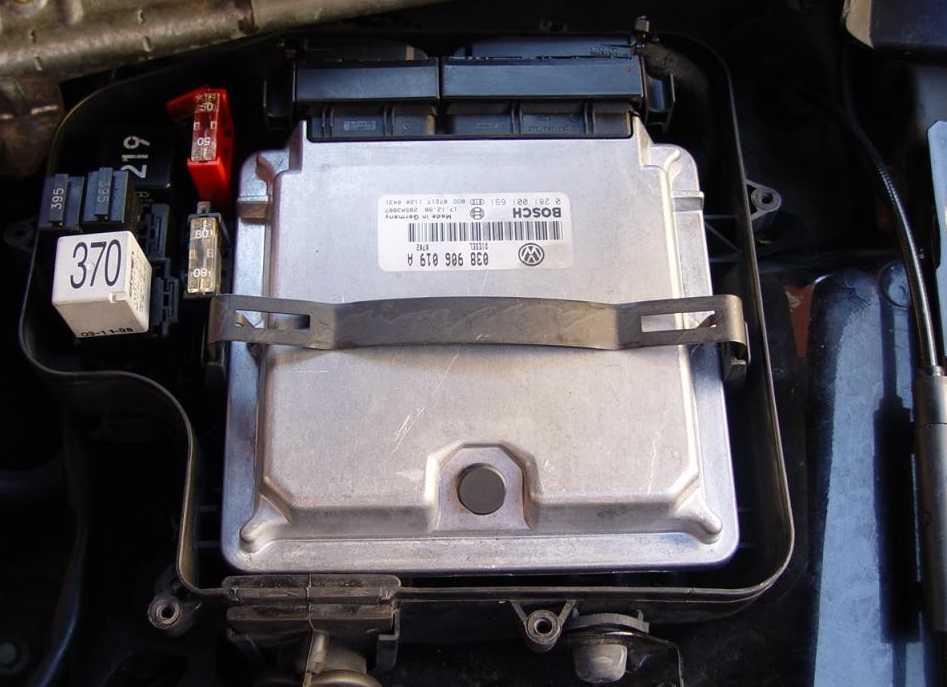

  • В моторном отсеке, обычно возле аккумулятора

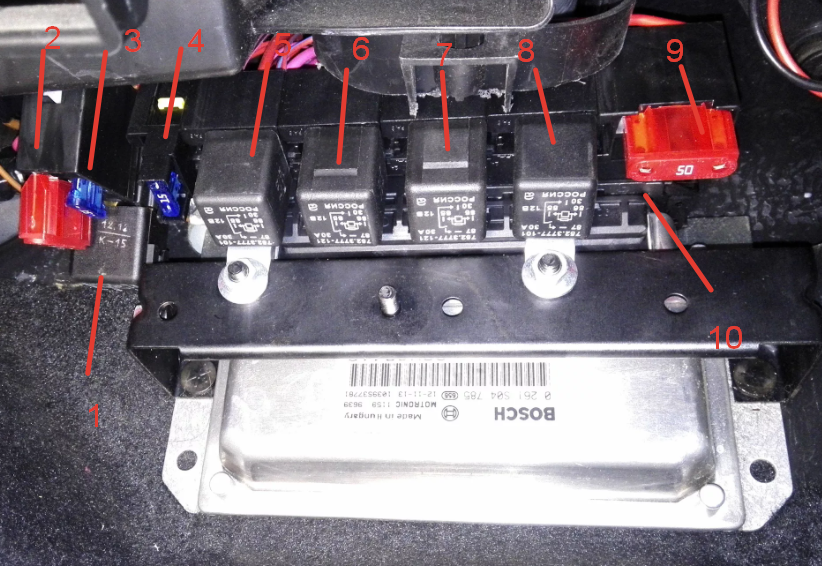

  • Под приборной панелью со стороны водителя или пассажира

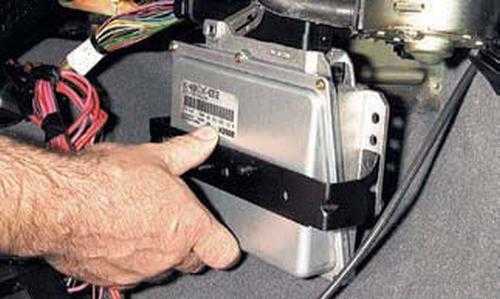

  • Под одним из передних сидений
  • В багажнике (реже)

Точное расположение ЭБУ для конкретного автомобиля можно найти в руководстве по эксплуатации или сервисной документации.

Принцип работы электронного блока управления

Работа ЭБУ основана на постоянном анализе данных, поступающих от различных датчиков автомобиля. К основным датчикам, с которыми работает ЭБУ, относятся:

  • Датчик массового расхода воздуха
  • Датчик положения коленчатого вала
  • Датчики кислорода (лямбда-зонды)
  • Датчик температуры охлаждающей жидкости
  • Датчик положения дроссельной заслонки

На основе полученной информации ЭБУ рассчитывает оптимальные параметры работы двигателя и отправляет управляющие сигналы на исполнительные механизмы, такие как:


  • Топливные форсунки
  • Катушки зажигания
  • Клапан холостого хода
  • Клапан системы рециркуляции выхлопных газов

Этот процесс происходит непрерывно, позволяя ЭБУ постоянно адаптировать работу двигателя к текущим условиям эксплуатации.

Ключевые функции электронного блока управления

ЭБУ выполняет множество важных функций, обеспечивающих эффективную и надежную работу двигателя:

Управление подачей топлива

ЭБУ рассчитывает оптимальное количество топлива для впрыска в цилиндры на основе данных о нагрузке двигателя, скорости вращения коленвала и других параметров. Это обеспечивает максимальную экономичность и минимальные выбросы вредных веществ.

Контроль зажигания

Блок управления определяет оптимальный момент подачи искры на свечи зажигания для каждого цилиндра. Правильная установка угла опережения зажигания критически важна для эффективной работы двигателя.

Регулировка холостого хода

ЭБУ поддерживает стабильные обороты двигателя на холостом ходу, управляя клапаном холостого хода или электронной дроссельной заслонкой.


Управление системой рециркуляции выхлопных газов

Блок управления контролирует работу системы рециркуляции выхлопных газов (EGR), что помогает снизить выбросы оксидов азота.

Диагностика неисправностей

ЭБУ постоянно отслеживает работу всех систем двигателя и сохраняет информацию о выявленных неисправностях в виде диагностических кодов. Это облегчает процесс диагностики и ремонта автомобиля.

Компоненты электронного блока управления

ЭБУ состоит из следующих основных компонентов:

  • Микропроцессор — выполняет все вычисления и принимает решения по управлению двигателем
  • Память (ROM, RAM, EEPROM) — хранит программы управления и калибровочные данные
  • Входные цепи — обрабатывают сигналы от датчиков
  • Выходные цепи — формируют управляющие сигналы для исполнительных механизмов
  • Источник питания — обеспечивает стабильное напряжение для работы электронных компонентов

Все эти компоненты размещены на печатной плате и заключены в защитный корпус, предохраняющий электронику от внешних воздействий.

Возможные неисправности ЭБУ и их симптомы

Несмотря на высокую надежность современных электронных блоков управления, они могут выходить из строя. Основные симптомы неисправности ЭБУ включают:


  • Двигатель не запускается или работает нестабильно
  • Повышенный расход топлива
  • Снижение мощности двигателя
  • Горящая лампа «Check Engine» на приборной панели
  • Проблемы с переключением передач в автомобилях с автоматической коробкой

При появлении этих симптомов рекомендуется провести диагностику автомобиля в специализированном сервисном центре. Современное диагностическое оборудование позволяет точно определить, является ли причиной проблемы неисправность ЭБУ или других компонентов автомобиля.

Программирование и перепрошивка ЭБУ

Программное обеспечение ЭБУ может быть модифицировано для изменения характеристик работы двигателя. Этот процесс называется чип-тюнингом и может использоваться для:

  • Увеличения мощности двигателя
  • Улучшения топливной экономичности
  • Адаптации двигателя к использованию альтернативных видов топлива
  • Устранения ошибок в заводской прошивке

Однако важно отметить, что непрофессиональное вмешательство в работу ЭБУ может привести к серьезным проблемам в работе двигателя и даже к его поломке. Поэтому перепрошивку ЭБУ следует доверять только квалифицированным специалистам.


Защита ЭБУ от внешних воздействий

Электронный блок управления — чувствительное устройство, которое необходимо защищать от различных внешних факторов:

  • Влаги — проникновение воды может вызвать короткое замыкание и выход ЭБУ из строя
  • Перегрева — высокие температуры могут повредить электронные компоненты
  • Электромагнитных помех — сильные электромагнитные поля могут нарушить работу ЭБУ
  • Механических повреждений — удары и вибрации могут повредить внутренние компоненты блока

Для защиты от этих факторов ЭБУ размещают в герметичном корпусе, часто с дополнительным теплоотводом. Важно также соблюдать правила эксплуатации автомобиля и не допускать попадания воды в места расположения электронных блоков.

Развитие технологий электронного управления двигателем

Технологии электронного управления двигателем постоянно развиваются. Современные тенденции включают:

  • Увеличение вычислительной мощности ЭБУ для реализации более сложных алгоритмов управления
  • Интеграцию функций управления различными системами автомобиля в едином блоке
  • Применение технологий машинного обучения для адаптации работы двигателя к индивидуальному стилю вождения
  • Расширение возможностей удаленной диагностики и обновления программного обеспечения

Эти инновации позволяют создавать все более эффективные, экологичные и надежные двигатели, отвечающие современным требованиям к автомобилям.


Заключение

Электронный блок управления двигателем играет ключевую роль в работе современных автомобилей. Он обеспечивает оптимальную работу двигателя в различных условиях эксплуатации, снижает расход топлива и уровень вредных выбросов. Понимание принципов работы ЭБУ важно для эффективной эксплуатации и обслуживания автомобиля.

При возникновении проблем с работой двигателя рекомендуется проводить диагностику в специализированных сервисных центрах, оснащенных современным оборудованием. Это позволит точно определить причину неисправности и выбрать оптимальный способ ее устранения.


Электронный блок управления двигателем (ЭБУ): что это такое, где находится, принцип работы и фото » Авто центр ру



Каждое современное транспортное средство оснащается электронной системой управления двигателем ЭСУД. Основным элементом системы является блок управления двигателем, позволяющий обеспечить оптимальную работу силового агрегата. Что это за устройство, какие функции выполняет ЭБУ, в чем заключается его принцип действия? Ответы на эти и другие вопросы касательно ЭСУД вы можете найти ниже.

[ Скрыть]

Описание ЭБУ

Для начала рассмотрим описание ЭБУ двигателя автомобиля, его типовые параметры, а также расскажем, где находится девайс. Начнем с основных опций, возложенных на это устройство.

Функционал

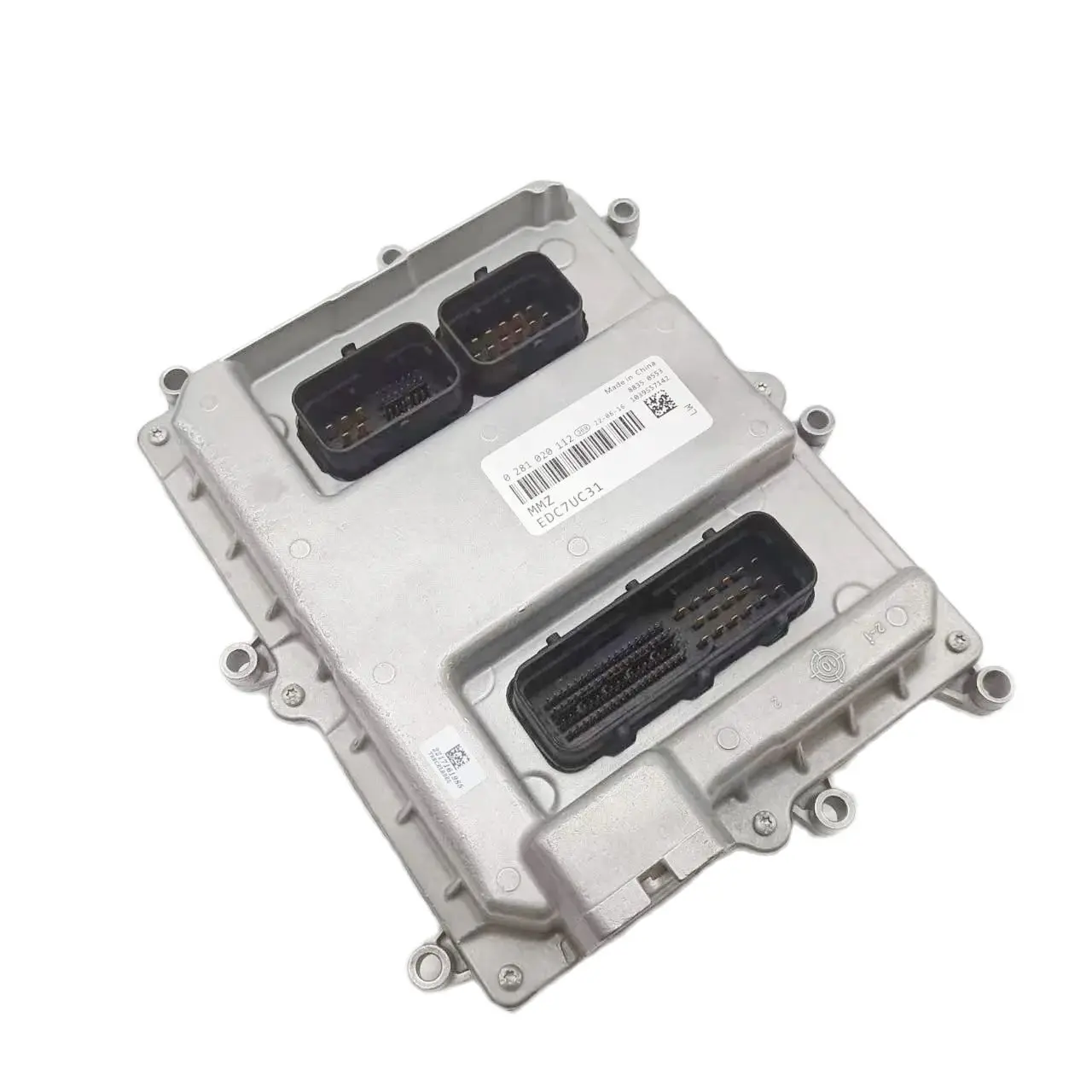

Итак, что такое ЭБУ в машине? Блок управления двигателем представляет собой устройство, использующееся для приема сигналов от контроллеров и датчиков, а также их последующей обработки и передачи команд на исполнительные механизмы. Данные, которые получает система управления мотором в машине, обрабатываются по установленному производителем алгоритму. После обработки информации электронный блок управления двигателем передает соответствующие команды на исполнительные механизмы и компоненты.

Электронная система управления двигателем дает возможность оптимизировать важные параметры для функционирования силового агрегата, в частности:

  • наладить наиболее оптимальный расход горючего;
  • контролировать состав и соотношение вредных веществ в выхлопных газах;
  • произвести контроль за показателями крутящего момента;
  • обеспечить наиболее оптимальную мощность силового агрегата;
  • произвести регулировку положения заслонки дросселя;
  • контролировать работу системы зажигания;
  • отрегулировать работу системы рециркуляции выхлопных газов;
  • произвести управления фазами газораспределительного механизма;
  • произвести регулировку температуры антифриза при необходимости.

Нужно учитывать, что это далеко не все функции, которые может выполнять электронный блок управления двигателем. Это самые основные параметры, но в зависимости от модели ЭСУД, управляющий модель может выполнять и другие опции. Этот девайс также дает возможность произвести диагностику автомобиля в целом, если в работе тех или иных узлов были зафиксированы неполадки. О необходимости проведения проверки может свидетельствовать появление лампочки Чек на щитке приборов.

Контрольная лампа системы управления двигателем, которая стоит на приборке, появляется в том случае, если ЭСУД обнаружила неисправности в функционировании тех или иных узлов. Для получения более точных данных о поломках, автовладелец должен осуществить компьютерную диагностику системы и расшифровать полученные комбинации ошибок (автор видео — Павел Ксенон).

Теперь рассмотрим вопрос расположения управляющего модуля в автомобиле. В большинстве случаев, как видно по фото, девайс стоит в салоне автомобиля, за центральной консолью, посредине. Для получения доступа к устройству необходимо будет разобрать часть торпеды. Также ЭБУ может быть расположен за вещевым ящиком или приборной панелью, если же он был установлен самостоятельно, то место монтажа определяется установщиком. В некоторых моделях авто устройство находится в моторном отсеке.

Компоненты

Две основные составляющие любой электронной системы управления двигателем — это программное, а также аппаратное обеспечение.

Программное обеспечение, в свою очередь, включает в себя следующие вычислительные модули:

  1. Контрольный модуль, изначально предназначенный для проверки транспортного средства и инспектирования исходящих сигналов. Благодаря этому модулю, если нужно, осуществляется корректировка импульсов. Помимо этого, контрольный модуль позволяет даже заглушить мотор, если в этом есть необходимость (к примеру, при перегреве или других неполадках).
  2. Не менее важный модуль — функциональный. Он используется для получения сигналов, передающихся на блок управления автомобиля от контроллеров и датчиков. Когда модуль получает сигнал, он его обрабатывает, а затем формирует определенные команды, которые впоследствии посылаются на исполнительные элементы (автор видео — Павел Ксенон).

Также схема ЭБУ включает в себя и аппаратное обеспечение, которое включает в себя разные электронные элементы — микросхемы, процессор и т.д. В конструкции управляющего модуля имеется специальный аналогово-цифровой преобразователь, предназначенный для улавливания аналоговых сигналов, которые передают контроллеры и датчики. С помощью преобразовательного устройства осуществляется перевод полученных импульсов в цифровой формат, с которым в дальнейшем работает сам процессор. Также данный элемент преобразует импульсы и в обратной последовательности, если есть необходимость передачи сигнала от микропроцессора.

Отдельно следует сказать о защите модуля. В случае взлома автомобиля злоумышленник может с легкостью получить доступ к ЭБУ, вскрыв торпеду. Защита ЭБУ может быть обеспечена путем установки дополнительного сейфа либо специального резервуара, который позволит предотвратить получение преступником доступа к устройству. Здесь же нужно отметить такой момент, как взаимозаменяемость ЭБУ.

Взаимозаменяемость ЭБУ автомобиля позволяет заменить управляющий модуль в машине в случае его выхода из строя, однако это также позволит преступнику поменять установленный в авто блок на собственный. Благодаря чему злоумышленник сможет обойти противоугонную систему, именно поэтому важно позаботиться о защите модуля.

Принцип работы

Если говорить о принципе действия, то блок управления мотором получает сигналы от различных датчиков, их количество может изменяться в зависимости от типа авто:

  • импульсы от лямбда-зонда;
  • сигналы о расходе воздуха, поступающие от ДМРВ;
  • о температуре работы двигателя;
  • о положении коленвала, а также о частоте его работы:
  • о неровной дороге;
  • о скорости авто и т. д.

Обрабатывая полученные сигналы, управляющий блок передает команды на различные системы:

  1. Зажигания машины. Как известно, транспортное средство, в зависимости от того, какой двигатель на него установлен, может быть оснащено одной или несколькими катушками. В соответствии с полученным сигналом система зажигания определяет оптимальный режим для подачи искры, что необходимо для возгорания топливовоздушной смеси.
  2. На приборную панель. Лампа Чек, как сказано выше, является связующим звеном между блоком и водителем. Ее появление на приборке может быть обусловлено обнаружением ЭСУД неполадок в работе тех или иных узлов. В некоторых случаях сообщения об ошибке свидетельствуют о неисправности тех или иных датчиков.
  3. На форсунки силового агрегата, с помощью которых осуществляется наиболее оптимальный впрыск топливовоздушной смеси в цилиндры ДВС. Нужно учитывать, что частота изменения объема смеси может быть разной.
  4. На устройства для тестирования ЭСУД (автор видео — Павел Ксенон).

Плюсы и минусы электронного блока управления двигателем

Сначала рассмотрим достоинства:

  • с помощью ЭСУД осуществляется оптимизация основных рабочих параметров автомобиля;
  • снижается расход воздушного потока;
  • обеспечивается более упрощенный запуск силового агрегата;
  • у автовладельца больше нет необходимости производить регулировку параметров работы мотора, практически все, что нужно, регулируется автоматически;
  • если двигатель работает правильно, то корректная работа ЭБУ позволит добиться оптимальных параметров в плане экологической чистоты.

Основные недостатки:

  1. Стоимость ЭБУ достаточно высокая. В случае выхода из строя девайс можно попытаться отремонтировать, но если это не поможет, то устройство подлежит замене.
  2. Чтобы система работала правильно, проводка автомобиля должна быть целой, в частности, речь идет об участке цепи питания самой ЭСУД.
  3. Для оптимальной работы водитель должен заправлять только качественное горючее.
  4. Чтобы выявить поломку в работе агрегата, автовладельцу потребуется специальное оборудование, которое обычно стоит недешево.

Фотогалерея

Несколько фото автомобильного ЭБУ.

Фото 1. Плата, установленная внутри ЭБУ

Фото 2. Поврежденный слева разъем блока

Фото 3. Схема взаимодействия ЭБУ с автомобильными системами

Видео «Ремонт электронного блока управления своими руками»

В ролике ниже представлен процесс ремонта блока ЭСУД, а также основные особенности этого процесса с описанием всех нюансов (автор видео — канал Авто Практика).



Как защитить блок управления двигателем на Лада Гранта?

  • Слабое место всех блоков управления на Лада Гранта
  • Типы блоков управления на Лада Гранта
  • Как защитить ЭБУ от взлома?

В каждой машине есть — электронный блок управления. Он управляет работой исполнительных механизмов двигателя, основываясь на показаниях связанных с мотором датчиков.

От ПО блока управления и его работы зависят комфорт поездок и динамические показатели авто. Оба аспекта можно улучшить, проведя чип-тюнинг автомобиля.

На Лада Гранта устанавливаются ЭБУ М74.5, ЭБУ М74 и М74М. Какой именно блок идет в комплектации зависит от года выпуска и двигателя. ПО у разных типов блоков разное, прошивки не взаимозаменяемые.



Слабое место всех блоков управления на Лада Гранта

Самое слабое место любого блока управления Лада Гранта – негерметичность и место установки. ЭБУ находится под бардачком, за обивкой салона.

При таком месторасположении влага может попасть внутрь блока. Распространенные проблемы:

  • Антифриз попадает в ЭБУ если течет отопитель салона.
  • Вода из-под капота заливает блок если рассыхается резиновая заглушка.
  • Вода также может попасть на ЭБУ если забьется дренажное отверстие внизу лобового стекла.

Если внутрь блока попадет жидкость, то он выйдет из строя и двигатель будет невозможно запустить. Если это произойдет во время поездки, то последствия предугадать трудно. Но ЭБУ точно будет работать некорректно и не позволит комфортно продолжить поездку.

Чтобы избежать таких неприятностей нужно защитить блок от попадания жидкости.

Что нужно сделать:

  • Загерметизировать заглушку, которая ведет к ЭБУ из-под капота.
  • Регулярно чистить дренажные отверстия.
  • Перенести блок управления ближе к подушке безопасности пассажира.

Этих трех действий достаточно, чтобы защитить ЭБУ от влаги.

Типы блоков управления на Лада Гранта

На Лада Гранта устанавливаются блоки трех типов. М74, М74.5 и М74М.
Все блоки изготавливаются НПП Итэлма

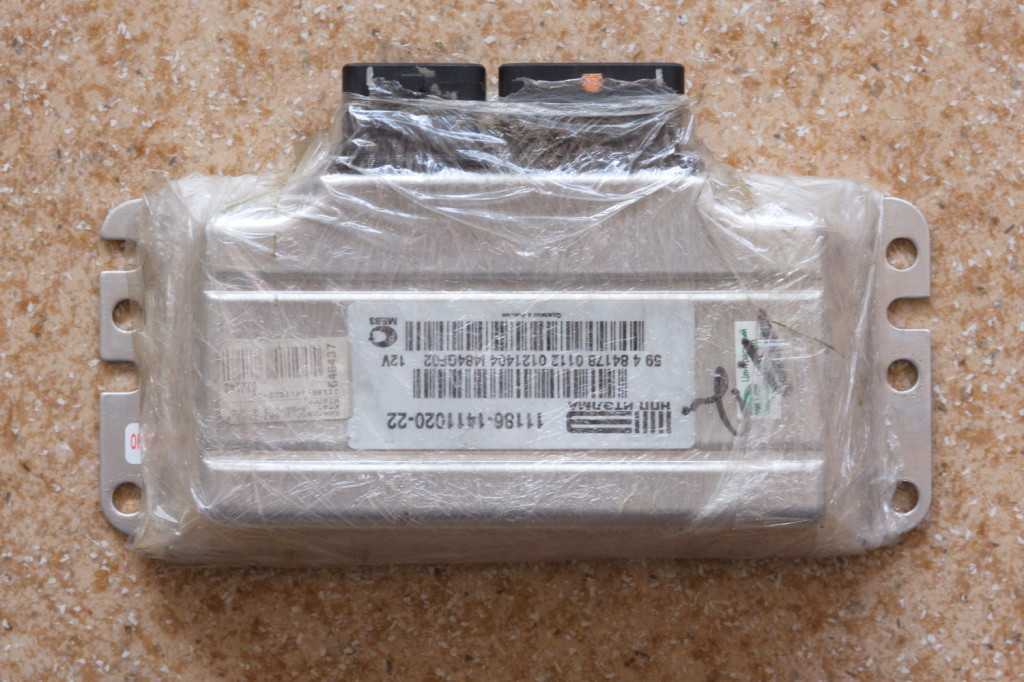

М74 изготавливался и устанавливался на авто до 2019 года выпуска. ПО разрабатывалось для него АвтоВАЗом. В зависимости от года выпуска было 5 аппаратных реализаций блока, и более 50 видов ПО для них, но принципиальных различий для водителя между ними нет.

М74.5 изготавливался и устанавливался на авто до 2019 года выпуска. ПО разрабатывалось для него НПП Итэлма. Встречается не часто, только на автомобилях с мотором 21127. Сильно отличается от М74, общего только внешний вид и разъемы.

М74М начали устанавливать на Ладу Гранту с 2019 года. ПО для него разрабатывает АвтоВАЗ.
Блок является клоном блокам М86 который устанавливается на Лада Веста, Хрей и Ларгус. Отличия только в разъеме.

У всех блоков очень слабая защита от угона, злоумышленнику крайне легко ее обойти и завладеть автомобилем.

Как защитить ЭБУ от взлома?

Самое простое решение проблемы – установить сейф на блок управления. Тогда злоумышленник не сможет быстро подменить блок управления или отключить штатную охранную систему. Так же сейф частично защитит блок от попадания в него влаги.

Лада Гранта – довольно популярная модель АвтоВАЗа. И чем больше ее покупают, тем чаще она привлекает внимание злоумышленников. Поэтому мы советуем отнестись к безопасности машины серьезно и защитить ее от угона.

Сейф на блок управления не дает 100%-ой гарантии, что преступник не сможет уехать на автомобиле. Но заметно увеличивает нужное для обхода противоугонной защиты время.

Чтобы дополнительно обезопасить авто можно также установить сигнализацию и механическую защиту от угона. Все необходимые аксессуары вы сможете приобрести в нашем магазине.
