Где находится реле бензонасоса на ВАЗ 2115. Как устроено реле топливного насоса. Какие признаки указывают на неисправность реле бензонасоса. Как проверить и заменить реле топливного насоса на ВАЗ 2115.
Расположение реле бензонасоса на ВАЗ 2115
Реле бензонасоса на ВАЗ 2115 находится под торпедой со стороны пассажира. Чтобы получить к нему доступ, необходимо выполнить следующие действия:
- Открыть боковую панель, которая закрывает лицевую часть торпеды
- Снять панель, на которой крепится магнитола, бортовой компьютер и управление отопителем

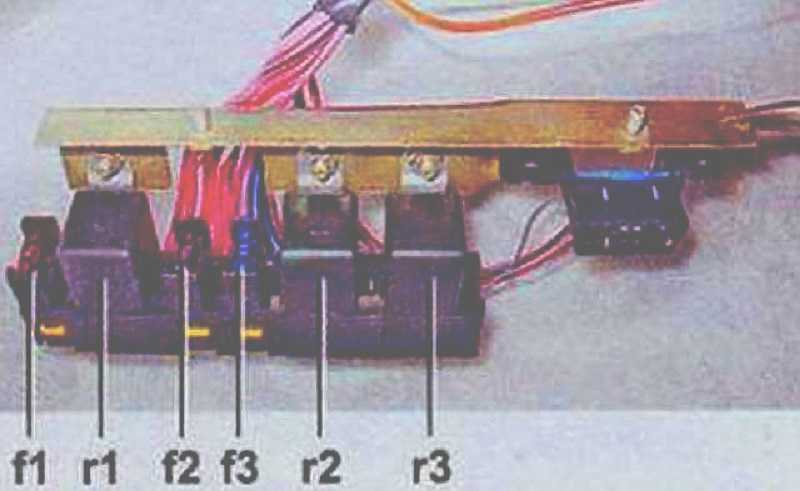

- После снятия панели будет видна планка с тремя реле и предохранителями
- Реле бензонасоса расположено ниже двух других реле
Устройство и принцип работы реле бензонасоса
Реле бензонасоса выполняет важную функцию в системе питания двигателя. Как устроено это реле и для чего оно нужно?
- Реле представляет собой электромагнитный переключатель
- Внутри реле находится обмотка и подвижный якорь с контактами
- При подаче напряжения на обмотку якорь притягивается и замыкает силовые контакты
- Через замкнутые контакты подается питание на электродвигатель бензонасоса
- Реле включает бензонасос на 5 секунд при повороте ключа зажигания для создания давления в топливной системе
- После запуска двигателя управление работой насоса переходит к электронному блоку управления
Признаки неисправности реле бензонасоса
Выход из строя реле бензонасоса может привести к серьезным проблемам в работе двигателя. На какие симптомы следует обратить внимание?
- Двигатель не запускается или запускается с трудом
- Двигатель глохнет во время движения
- Перебои в работе двигателя, рывки при разгоне
- Отсутствует характерное гудение бензонасоса при включении зажигания
- Горит контрольная лампа неисправности двигателя
При появлении таких симптомов необходимо в первую очередь проверить исправность реле бензонасоса.
Проверка работоспособности реле бензонасоса
Для диагностики реле бензонасоса можно воспользоваться следующими методами:
- Проверить наличие характерного щелчка при включении зажигания
- Измерить напряжение на контактах разъема реле
- Проверить целостность обмотки реле с помощью мультиметра
- Заменить реле на заведомо исправное
Если при проверке выявлена неисправность реле, его необходимо заменить на новое.
Замена реле бензонасоса на ВАЗ 2115
Процедура замены реле бензонасоса на ВАЗ 2115 достаточно проста:
- Отключить аккумулятор
- Снять боковую панель торпеды со стороны пассажира
- Найти нужное реле на планке с реле и предохранителями
- Аккуратно извлечь старое реле из разъема
- Установить новое реле в разъем
- Проверить надежность фиксации реле
- Установить на место снятые детали
- Подключить аккумулятор и проверить работу бензонасоса
Выбор нового реле бензонасоса
При выборе нового реле для замены следует учитывать следующие моменты:
- Реле должно точно соответствовать модели автомобиля
- Лучше использовать оригинальные запчасти или детали проверенных производителей
- Обратить внимание на технические характеристики реле (рабочее напряжение, ток коммутации)
- Проверить комплектность и наличие гарантии
Правильно подобранное реле обеспечит надежную работу топливной системы автомобиля.
Профилактика неисправностей реле бензонасоса
Чтобы избежать проблем с реле бензонасоса, рекомендуется выполнять следующие профилактические меры:
- Регулярно проверять состояние электропроводки и разъемов
- Не допускать попадания влаги на электрические компоненты
- Своевременно менять топливный фильтр
- Использовать качественное топливо
- При появлении посторонних шумов в работе бензонасоса провести диагностику
Своевременное обслуживание топливной системы поможет продлить срок службы реле бензонасоса и избежать дорогостоящего ремонта.
Часто задаваемые вопросы о реле бензонасоса ВАЗ 2115
Сколько стоит новое реле бензонасоса для ВАЗ 2115?
Стоимость нового реле бензонасоса для ВАЗ 2115 варьируется в пределах от 200 до 1000 рублей, в зависимости от производителя и места покупки. Оригинальные детали обычно дороже аналогов.
Можно ли отремонтировать неисправное реле бензонасоса?
В большинстве случаев ремонт реле бензонасоса нецелесообразен. Реле является недорогой деталью, поэтому при выходе из строя его проще и надежнее заменить на новое.
Как долго служит реле бензонасоса на ВАЗ 2115?
Срок службы реле бензонасоса может составлять от 5 до 10 лет при нормальных условиях эксплуатации. Однако нередки случаи, когда реле выходит из строя раньше из-за перепадов напряжения или попадания влаги.
Можно ли ездить с неисправным реле бензонасоса?
Эксплуатация автомобиля с неисправным реле бензонасоса крайне нежелательна и опасна. Это может привести к внезапной остановке двигателя во время движения и создать аварийную ситуацию на дороге.
Реле бензонасоса ваз 2115 — Всё об автомобилях Лада ВАЗ
Где находится реле бензонасоса ВАЗ-2115 и как его найти
Содержание
Отечественный автопром – одна из самых неоднозначных тем, затрагиваемых автолюбителями. Да, продажи детищ тольяттинских инженеров ежегодно занимают лидирующие позиции в рейтингах продаж, как на рынке новых авто, так и на вторичном. Но все прекрасно понимают, что такие показатели достигнуты не благодаря качеству самих автомобилей, а из-за нестандартной в этом отношении политики самого государства, из-за которой зарубежные дилеры один за одним отказываются поставлять свои новые модели на российский рынок.
Что же касается качества, это никогда не было сильной стороной компании «АвтоВАЗ». Конечно, ее машины находятся в самом низком ценовом сегменте, что подразумевает их принадлежность к самому низкому классу авто, предназначенных исключительно для передвижения из одного места в другое по хорошему дорожному покрытию.
ВАЗ полностью исключает какой бы то ни было комфорт – все используемые технологии относятся к 70-80-м годам прошлого века.
Однако и тут есть свои плюсы. К примеру, устройство таких автомобилей уже давно изучено и знакомо не только мастерам на станциях технического обслуживания, но и многим рядовым автолюбителям. Еще один положительный момент – простота конструкции. В отличие от зарубежных авто, в особенности от произведенных на территории Германии, все их запчасти можно легко найти в свободной продаже и по отдельности, а не в сборе и по многократно увеличенной цене. Так пользователям не приходится ломать головы над расположением деталей в машине, а соответственно, и над их установкой в процессе ремонта либо планового сервисного обслуживания.
ВАЗ-2115 – особенности
ВАЗ-2115 – пожалуй, один из самых неудачных экземпляров, выпущенных на свет отечественным производителем. Дизайн кузова признали настолько невостребованным, что впоследствии он стал предметом многочисленных насмешек со стороны владельцев иномарок.
В салоне дела обстоят еще хуже, а ведь концепт этой модели был разработан уже в начале 90-х годов, когда свет увидели BMW 5-series E34, Mercedes-Benz W124, Audi 100 в кузове С3 и т. д.
Однако, как и было обозначено, несмотря на все имеющиеся минусы, ВАЗ-2115 продавался и продается довольно неплохо, и, помимо приемлемой стоимости, он привлекал потенциальных покупателей простотой конструкции и, как следствие, обслуживания.
Для того чтобы досконально изучить эту машину, хватит и нескольких месяцев ее ежедневной эксплуатации.
Знать устройство ВАЗ-2115 необходимо для того, чтобы понимать, чем вызвана та или иная неисправность, а также чтобы иметь возможность своевременно устранить неполадки, в том числе своими силами, если это возможно. Помимо основных агрегатов – двигателя, коробки переключения передач и подвески, – необходимо знать, как функционируют другие системы и где расположены их составляющие. К примеру, если говорить о системе подачи топлива, то представление о том, что такое бензиновый насос и как он расположен в плоскости кузова автомобиля, имеется у многих, а вот где находится реле этого самого бензонасоса – известно далеко не всем.
Расположение реле стартера на ВАЗ-2115
На самом же деле все достаточно просто – реле бензонасоса расположено под торпедой, с пассажирской стороны. В обозначенном месте необходимо открыть боковую панель, которой закрывается лицевая часть и посредством которой происходит крепление магнитолы, бортового компьютера и радиаторов отопителя.
После снятия указанного элемента можно увидеть планку с тремя реле и предохранителями. Реле насоса располагается ниже остальных двух, как и его предохранитель занимает самое низкое положение в сравнении с остальными.
6.2 Проверка реле включения топливного насоса
Проверка реле включения топливного насоса
Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.
Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм.
В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.
Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена.
• Проверьте предохранитель N 23.
• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.
• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.
• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.
• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).
• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.
• Если провод в порядке, замените топливный насос.

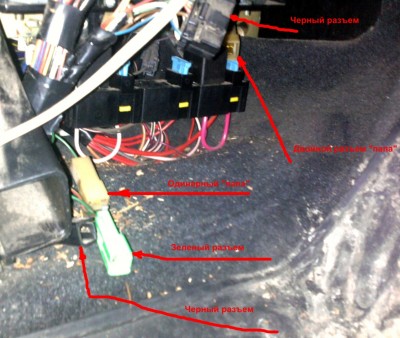

Предохранитель бензонасоса ВАЗ 2115
Реле бензонасоса- находится под торпедой. Со стороны пасажира открываеи боковую панель, которая закрывет бороду на которой крепится магнитола, бортовик, управление отопителем. Видем планку с тремя реле и предохранителями.
Реле насоса самое нижнее. Его предохранитель тоже в самом низу. При повороте ключа реле включается на 5 сек, для того, чтобы накачать давление в системе и отключается. После пуска двигателя управление насосом переходит к эбу.

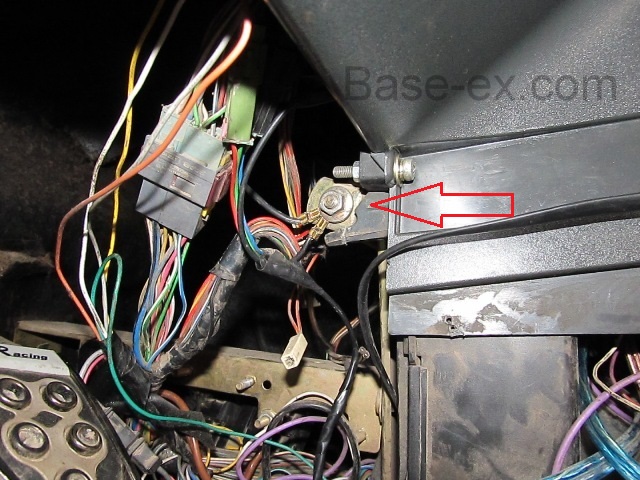

Масса насоса ( и датчика уровня топлива) крепится к шпильке крепления кручника к кузову под карпетом. Чтобы до него добраться нужно снять тамбур между сидениями пасажира и водителя. На бензонасос приходит 3 провода.
первый +, второй минус, третий датчика уровня топлива.
Где находится

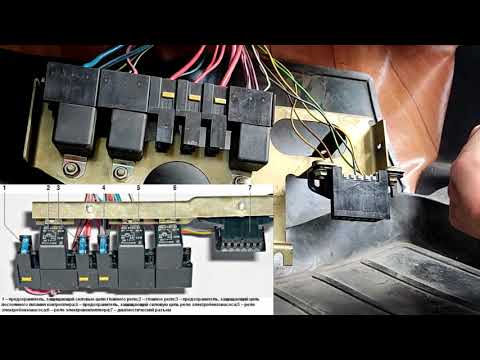

Если описывать их сверху вниз, то получится следующее:
1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.
Предохранитель является небольшим элементом, задачей которого в устройстве электрических цепей становится оплавление в случае возникновения перегрузок. Устройство плавится и происходит размыкание токопроводящей цепи.
На примере решения от популярной модели ВАЗ Приора можно поверхностно рассмотреть устройство и принцип работы предохранителя. Устройство маленькое, внешняя часть-корпус изготовлена из оргстекла.
Внутри находится токопроводящий элемент. Такой элемент имеет в основе несколько пластин, которые выполнены из разного материала. Между указанных пластин находится специальный легкоплавкий материал. По указанному материалу проходит электричество, что позволяет предохранителю быть составной частью электроцепи питания бензонасоса.
Предохранители имеют специальную маркировку в виде литеры F.
Данное обозначение говорит о том, что предохранительный элемент относится к цепи, мощность которой не большая. Чтобы подсчитать, на какой ток рассчитаны те или иные устройства, необходимо мощность поделить на 220. Результатом станет показатель в амперах.
Если предохранитель сгорел, тогда подобная неисправность зачастую вызвана следующими причинами:
— замыкание в электроцепи;
— выход из строя реле бензонасоса;
— низкое качество самого предохранителя;
Другими словами, чаще сгорает предохранитель бензонасоса по причине неисправностей в электроцепях или в результате выхода из строя составных элементов цепи питания насоса. Отметим, что также возникают ситуации, когда горит предохранитель бензонасоса сам по себе, но такое явление с качественными элементами происходит намного реже.
Как определить неисправность
Реле топливного насоса включает топливный насос, и топливо подается к форсункам. Предохранительное реле срабатывает, когда двигатель не работает, а зажигание включено (блок управления не получает сигналов о числе оборотов).
Это реле выключается в блоке управления через предохранительный выключатель и прерывает электропитание насоса. Так, например, в случае аварии бензин не может поступать в двигатель. Проверка топливного насоса — это работа скорее всего для сервисных центров. В этой связи для поиска ошибок ограничимся следующими пунктами:
— выключите зажигание;
— отсоедините топливопровод подающей магистрали на распределителе, при этом подготовьте ветошь для вылившегося бензина;
— уже при выключенном двигателе может выйти некоторое количество бензина, так как система находится под давлением;
— включите на короткое время зажигание, не включая стартер;
— если насос не начинает работать, проверьте еще раз предохранитель или предохранительное реле;
— если топливо не поступает, проверьте реле насоса;
— при исправных реле топливный насос должен заработать;
— в противном случае снимите крышку под задним сиденьем и осторожно постучите по корпусу насоса маленьким молотком — иногда помогает;
— проверьте правильность подсоединения проводов к топливному насосу;
— если насос не работает, проверьте напряжение с помощью диодного моста (обычная контрольная лампа может повредить блок управления).
Не забудьте прежде включить зажигание;
— если напряжение нормально, значит поврежден насос или имеется обрыв в цепи. Насос следует заменить на новый.
Источники: http://ladaautos.ru/vaz-2115/gde-naxoditsya-rele-benzonasosa-vaz-2115-i-kak-ego-najti.html, http://automn.ru/vaz-2115/vaz-46606-10.m_id-127.m_id2-6584.html, http://vz15-up.ru/lkt/predohranitel-benzonasosa-vaz-2115.html
. Схема подключения бензонасоса. Сделай сам в машине!
Как заменить реле топливного насоса Toyota Belta?
Как заменить реле топливного насоса — это быстро, всего пара щелчков, и бассейн закроется, и вот оно, новое реле. Для топливного насоса. Он поставляется в такой же коробке, как этот Кайл.
Что такое инерционный переключатель на Toyota Belta?
Если вы не знаете инерционный выключатель, он предназначен для отключения топливного насоса в случае столкновения, чтобы не создавать пожарной опасности при повреждении топливопровода. Инерция от аварии использовалась для срабатывания переключателя.
Как проверить топливный насос на выключателе Toyota Belta 2015 года выпуска?
Проверить выключатель топливного насоса можно двумя способами. Первый — использовать контрольную лампу или разъем заднего щупа вольтметра на одном розовом проводе и включить ключ, чтобы увидеть, есть ли у вас питание. Выключите ключ и проверьте другую сторону разъема и снова включите ключ, чтобы увидеть, поступает ли питание.
Какие признаки того, что ваш топливный насос выходит из строя на Toyota Belta?
Предупреждающие признаки неисправности топливного насоса
- Машина не заводится. Если автомобиль с трудом заводится или вообще не заводится, возможно, ваш топливный насос поврежден или засорен
- Автомобиль глохнет или глохнет во время движения
- Помпаж двигателя во время движения
- Ты слышишь нытье на заднем сиденье
- Вы заметили снижение расхода топлива
Почему моя Corsa постоянно отключается от Toyota Belta?
Датчик положения коленчатого вала приводит к тому, что ваш автомобиль глохнет (а в некоторых случаях не заводится), и это очень распространенная проблема с Corsa.
Вам почти наверняка это нужно. Проблема с охлаждающей жидкостью двигателя потребует гораздо большего изучения, но здесь может быть распространенная проблема, с которой вам могут помочь люди.
Где находится топливный насос на Toyota Belta 2021?
2003-Toyota Belta Расположение топливного насоса. Хорошо, тестирую топливный насос для Toyota Belta, он будет прямо здесь, на заднем сиденье водителя, как маленький зажим.
Можно ли починить топливный насос без замены на Toyota Belta 2012?
Другим возможным решением проблемы «как починить топливный насос без его замены» является приложение некоторого внешнего давления к автомобилю. Основная проблема с неисправным топливным насосом заключается в том, что он снижает необходимое давление для работы автомобиля и, таким образом, вызывает проблемы с его работой.
Как узнать, неисправно ли топливное реле на Toyota Belta 2014?
5 Признаки неисправного реле топливного насоса (и стоимость замены)
- #1 — Вы не можете завести автомобиль
- № 2 — индикатор проверки двигателя
- #3 — Двигатель глохнет
- #4 — Грубое ускорение
- №5 — Нет шума от топливного насоса
Что происходит, когда выходит из строя топливное реле на Toyota Belta?
Если реле топливного насоса вашего автомобиля неисправно, вы можете начать замечать некоторые проблемы с ускорением, когда реле топливного насоса не включается и не выключается, как должно.
Это резкое ускорение может быстро привести к остановке двигателя, и в конечном итоге вы вообще не сможете завести свой автомобиль!
Сколько топливных насосов у Toyota Belta 89 2021?
3 ответа. Внутри топливного бака находится топливный насос низкого давления, а на раме установлен топливный насос высокого давления.
