Что такое кабель ВВГнг и его основные характеристики

Кабель ВВГнг (расшифровывается как «Винил-Винил-Гибкий негорючий») — это силовой кабель с медными жилами в ПВХ изоляции, в оболочке из ПВХ пластиката пониженной горючести. Основные технические характеристики кабеля ВВГнг:

Количество жил: от 1 до 5
Сечение жил: от 1,5 до 240 мм²
Номинальное напряжение: 0,66 и 1 кВ
Температура эксплуатации: от -50°C до +50°C
Срок службы: не менее 30 лет
Не распространяет горение при прокладке в пучках

Кабель ВВГнг широко применяется для стационарной прокладки в жилых и общественных зданиях, производственных помещениях, на открытом воздухе. Его негорючая оболочка обеспечивает повышенную пожарную безопасность.

Виды кабеля ВВГнг и их отличия

Существует несколько основных разновидностей кабеля ВВГнг:

ВВГнг

Стандартное исполнение с оболочкой из ПВХ пластиката пониженной горючести. Не распространяет горение при одиночной прокладке.

ВВГнг-LS

Оболочка с пониженным дымо- и газовыделением (Low Smoke). Применяется в местах с массовым пребыванием людей.

ВВГнг-FRLS

Огнестойкое исполнение (Fire Resistant). Сохраняет работоспособность в условиях пожара не менее 180 минут.

ВВГнг-FRHF

Огнестойкий безгалогенный кабель. Не выделяет токсичных веществ при горении.

Выбор конкретной марки зависит от требований пожарной безопасности объекта.

Факторы, влияющие на выбор сечения кабеля ВВГнг

При выборе сечения кабеля ВВГнг необходимо учитывать следующие ключевые факторы:

Величина тока нагрузки
Способ прокладки кабеля (в воздухе, в трубе, в земле)
Температура окружающей среды
Количество кабелей в пучке

Допустимый перегрев жил
Требуемый запас по мощности

Правильный выбор сечения обеспечивает надежную и безопасную работу кабельной линии в течение всего срока службы.

Как рассчитать необходимое сечение кабеля ВВГнг

Для расчета сечения кабеля ВВГнг можно использовать следующий алгоритм:

Определить расчетную мощность нагрузки
Рассчитать ток нагрузки по формуле: I = P / (U * cosφ)
Определить поправочные коэффициенты для конкретных условий прокладки
Рассчитать расчетный ток с учетом коэффициентов
По таблице допустимых токовых нагрузок выбрать ближайшее большее сечение

Пример расчета: для нагрузки 5 кВт при 220 В получаем ток 22,7 А. С учетом запаса выбираем сечение 4 мм². Проверяем по таблице — допустимый ток для этого сечения 27 А, что достаточно.

Особенности монтажа кабеля ВВГнг

При монтаже кабеля ВВГнг следует соблюдать ряд правил:

Минимальный радиус изгиба — 10 диаметров кабеля
Прокладка при температуре не ниже -15°C
Защита от механических повреждений
Соблюдение требуемых расстояний до нагревательных приборов
Использование специальных клемм для соединений

Правильный монтаж обеспечивает надежную работу кабельной линии и соблюдение требований пожарной безопасности.

Преимущества кабеля ВВГнг перед другими марками

Кабель ВВГнг имеет ряд существенных преимуществ по сравнению с другими типами кабелей:

Повышенная пожарная безопасность
Устойчивость к воздействию влаги и ультрафиолета
Широкий температурный диапазон эксплуатации
Длительный срок службы (30 лет и более)
Удобство монтажа благодаря гибкости
Доступная цена по сравнению с безгалогенными кабелями

Это делает ВВГнг оптимальным выбором для большинства типовых применений в жилых и общественных зданиях.

Советы по правильному выбору кабеля ВВГнг

При выборе кабеля ВВГнг рекомендуется придерживаться следующих правил:

Покупать кабель только у проверенных производителей
Проверять наличие сертификатов соответствия
Выбирать сечение с запасом 15-20% по мощности
Учитывать перспективу увеличения нагрузок
Использовать ВВГнг-LS для жилых помещений
Применять огнестойкие марки для ответственных цепей

Грамотный выбор кабеля ВВГнг обеспечит надежное и безопасное электроснабжение на долгие годы.

Советы по выбору марки и сечения кабеля

Основное правило при выборе – приобретать товар только у известных производителей. Так же следует уделять внимание тому, из какого металла сделан кабель. Алюминиевый кабель дешевле, но он быстро окисляется при соприкосновении с воздухом, имеет ограниченную гибкость и меньшую проводимость по сравнению с медным кабелем. Медный кабель дороже алюминиевого, но лишен его недостатков.

Так же при выборе надо определиться с сечением кабеля (точнее площадь поперечного сечения). Сечение кабеля следует выбирать с расчетом на будущую нагрузку на сеть. Стоит учитывать и то, что для алюминиевых проводов следует выбирать сечение на ступень выше, так как их проводимость составляет порядка 60% от проводимости медного кабеля. Основные виды сечения: 0.75; 1; 1.5; 2.5; 4; 6; 10. Единица измерения сечения – квадратный миллиметр (мм2).

Для жилого помещения подойдут бытовой провод ПВС, кабели ВВГ, ВВГнг, NYM. Последний вид кабеля содержит дополнительный слой мело-резиновой изоляции, которая предотвращает образование трещин при эксплуатации в неблагоприятных условиях.

В качестве внешней изоляции здесь используется более эластичный пластикат, что также повышает безопасность. Вследствие чего этот кабель приобретает все большую популярность.

Кабель NYM предназначен для промышленного и бытового стационарного монтажа (открытого или скрытого) цепей электрических сетей внутри помещений и на открытом воздухе. Применение вне помещений возможно только вне прямого воздействия солнечного света. Возможно применение кабеля поверх штукатурки, в ней и под ней, в сухих, влажных и мокрых помещениях, а так же в кирпичной кладке и в бетоне, за исключением прямой запрессовки в виброзасыпной и штамповочный бетон. В этом случае прокладка должна осуществляться в трубах, в закрытых установочных каналах.

Конструкция кабеля NYM

Жила: однопроволочный медный проводник

Изоляция: поливинилхлоридный (ПВХ) пластикат с отличительной окраской:

2-жильные: черная и голубая
3-жильные: черная, голубая, желто-зеленая
4-жильные: черная, голубая, желто-зеленая, коричневая
5-жильные: черная, голубая, желто-зеленая, коричневая и черная с отличительной маркировкой.

Промежуточная оболочка: мелонаполненная резина

Наружная оболочка: не поддерживающий горение поливинилхлоридный пластикат светло-серого цвета.

В кабеле NYM используется промежуточная оболочка из мелонаполненной резины, что:

позволяет легко и удобно «разделывать» кабель при монтаже
повышает пожаробезопасность кабеля
увеличивает гибкость кабеля

Провод ПВС — это гибкий, медный провод со скрученными жилами и круглым сечением предназначен для подключения бытовых электроприборов и электроинструмента, средств малой механизации для садоводства, приборов микроклимата к источникам питания, а так же для изготовления удлинителей. Монтаж производится при температуре окружающей среды от -15 оС до + 40 оС. Изоляция и оболочка выполнены из ПВХ-пластиката. Токопроводящая жила — медная отожжённая проволока повышенной гибкости.

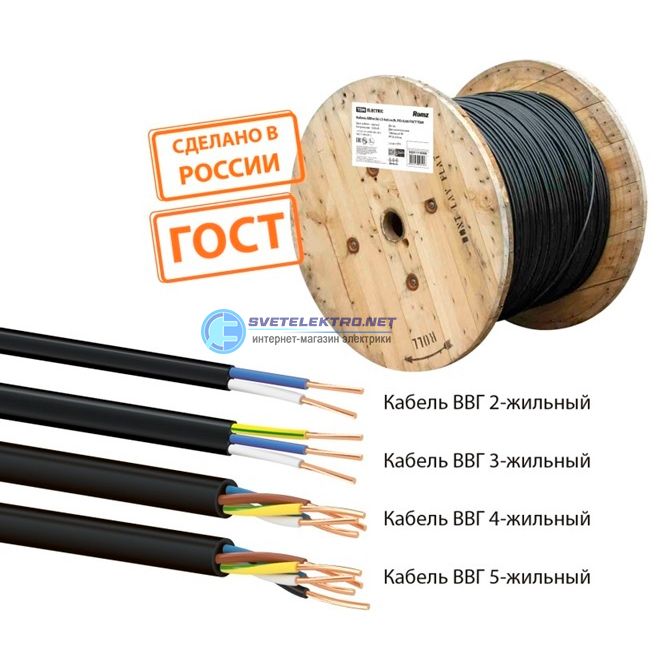

Силовой кабель ВВГ, предназначенный для передачи и распределения электрической энергии в стационарных установках на напряжение 0,66 и 1кВ при температуре окружающей среды от -50 оС до +50 оС при относительной влажности до 98% (при t до +35 оС). Кабели ВВГ предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках..

Прокладка (монтаж) данной группы силовых кабелей допускается (без предварительного прогрева) при температуре не ниже -15 оС. Кабели данного вида должны прокладываться с радиусом изгиба не менее 6 диаметров кабеля. Токопроводящая жила: медная, одно или многопроволочная. Изоляция — ПХВ пластикат. Оболочка — ПВХ-пластикат (для кабелей с индексом «НГ» — ПВХ-пластикат пониженной горючести). При укладке данного типа кабеля необходимо обратить внимание на то, чтобы радиус изгиба не снижался менее шести диаметров поперечных сечений провода.

Кабель ВВГ с индексом «НГ», отличается от стандартного только тем, что его оболочка содержит негорючие материалы, поэтому он с успехом применяется для повышения уровня электрической безопасности объекта.

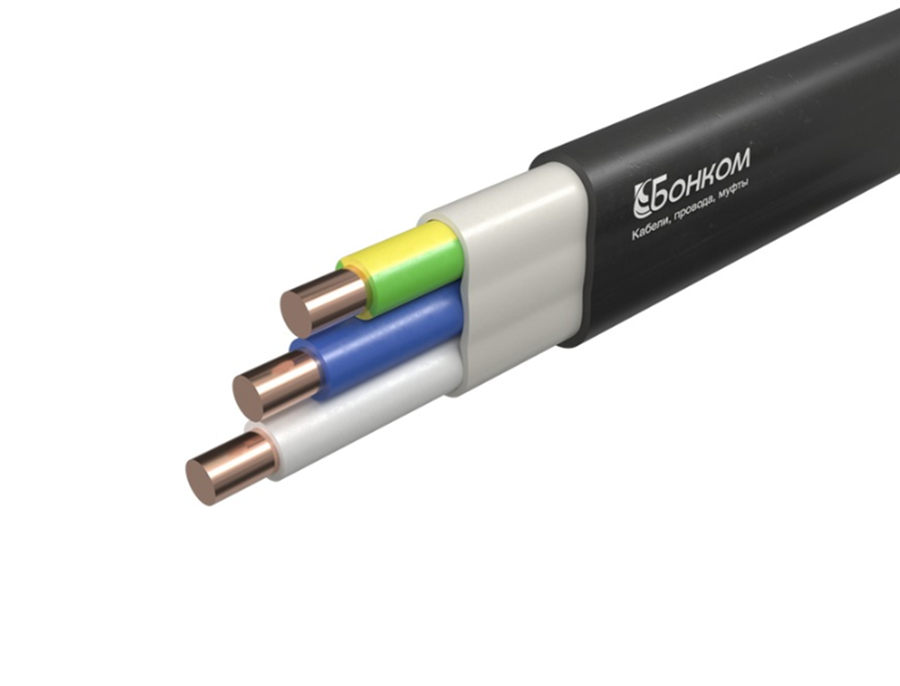

Жила кабеля ВВГнг — круглая из мягкой медной проволоки. При сечении от 16 мм2 выполняется многопроволочной.

Кабель ВВГнг используется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе. Кабели не рекомендуются для прокладки в земле (траншеях).

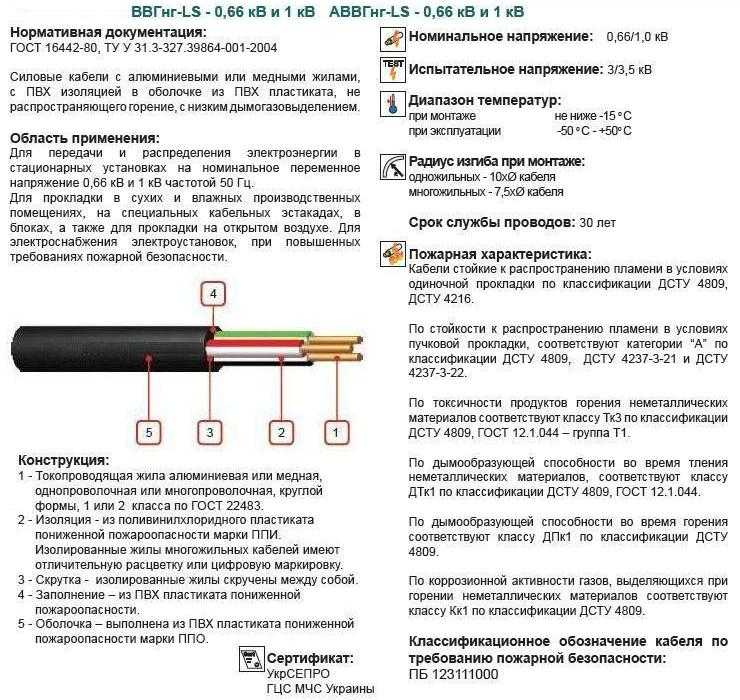

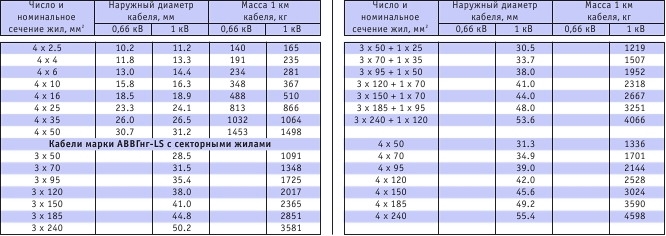

Кабель ВВГнг LS имеет медную токопроводящую жилу, однопроволочную или многопроволочную, круглой или секторной формы, 1 или 2 класса по ГОСТ. Изоляция Кабеля ВВГнг-LS выполняется из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил голубого цвета. Изоляция жил заземления двухцветной (зелено-желтой расцветки). Скрутка — изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
Кабель ВВГнг-LS, не распространяет горение, с низким дымо- и газовыделением предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц.

Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт.

Рекомендуется покупать кабель или провод с запасом. Конечно, в случае нехватки кабель можно и нарастить, но целое всегда надежнее собранного из кусков.

Если вы выбираете продукцию с полиэтиленовой изоляцией, то лучше брать провода с изоляцией из стабилизированного самозатухающего полиэтилена (в марке провода обозначается как Пс).

Сечение провода, мм квадратный	Медные изолир. провода. Открытая проводка: ток, А	Медные изолир. провода. Скрытая проводка: ток, А	Алюминиевые изолир. провода. Открытая проводка: ток, А	Алюминиевые изолир. провода. Скрытая проводка: ток, А
0,5	11	—	—	—
0,75	15	—	—	—
1	17	15	—	—
1,5	23	17	—	—
2,5	30	25	24	19
4	41	35	33	28
6	50	42	39	32
10	80	60	60	47

Как правильно рассчитать сечение кабеля

Требования, предъявляемые к устройству электроснабжения жилых и общественных зданий, изложены в «Правилах устройства электроустановок», Сводах правил в строительстве и в правилах пожарной безопасности.

Следует помнить, что никакие экономические соображения или желание «сделать попроще» не освобождают собственника от ответственности за безопасность личную и членов семьи, сохранность имущества и жилища в целом.

Провода одножильные и многожильные

Правильнее было бы разделять проводники на однопроволочные и многопроволочные, иначе непонятно, о чём идёт речь: о количестве токоведущих жил в кабеле или количестве проволок в одном проводнике (жиле).

Провод однопроволочный представляет собой металлический стержень круглого сечения. Многопроволочный — несколько тонких проволок, спирально перевитых вокруг одной центральной.

Каждый тип имеет свои достоинства и недостатки:

Однопроволочные кабели более жёсткие, лучше сохраняют конфигурацию при обходе углов, технологичнее при устройстве скрытой проводки.
Временная проводка, удлинители и «переноски» из многожильных (многопроволочных) кабелей, более удобны и надёжны по сравнению с одножильными, проволоки которых могут переломиться из-за многократных перегибов.

В соответствии с ПУЭ, проводники должны соединяться между собой пайкой, опрессовкой, сжимами (клеммниками) или сваркой. С этой точки зрения, одножильные провода предпочтительнее в двух случаях:

Не требуется скручивание проволок жилы для достижения хорошего контакта в винтовых клеммниках или колпачках типа СИЗ.
При соединении сваркой отсутствует риск сжечь отдельные проволочки.

В остальных случаях — пайка, опрессовка, использование клеммников WAGO — особых преимуществ соединения одного типа проводов перед другим нет.

Ещё один плюс монолитных проводов — удобство подключения электроарматуры.

В выключателях, розетках и патронах проводник крепится так же, как в винтовом клеммнике, или болтом через шайбу к пластине. Из-за недостатка пространства для монтажа, конец многожильного провода может распушиться, и несколько проволочек не будут зажаты, уменьшая тем самым сечение проводника и повышая вероятность нагрева контакта и короткого замыкания. Лучший вариант избежать этого — опаять зачищенную жилу или обжать специальной гильзой.

Главный недостаток однопроволочных проводов — стоимость, они на 20…25% дороже многожильных, что при больших объёмах разводки может сыграть решающую роль.

Диаметр и площадь поперечного сечения провода

Площадь поперечного сечения одного проводника, независимо от числа проволок в нём, измеряется в квадратных миллиметрах, нормирована международными стандартами и соответствует ряду 0,5 – 1,0 — 1,5 — 2,5 — 4,0 — 6,0 — 10,0 — 16,0 и так далее, вплоть до 120 мм².

Число и площадь поперечного сечения жил в кабеле обозначается на наружной поверхности его изоляции, например 2х1,5 или 3х4. При наличии заземляющей жилы, она указывается после знака «плюс», например 3х2,5+1х1,5.

Если уж так получилось, что у вас в руках кабель «безымянный», придётся определять площадь его сечения методом измерения.

Для монолитных жил достаточно замерить штангенциркулем наружный диаметр очищенной от изоляции проволоки и произвести расчёт по известной формуле площади окружности: «Эс равно Пи, умноженное на Дэ в квадрате и делённое на четыре», которая в упрощённом виде выглядит, как S = 0,785 D², где D — диаметр проволоки в мм.

Немного сложнее, если провод многожильный. Для этого придётся распушить жилу и замерить диаметр одной проволоки микрометром. Определить сечение одной проволоки, умножить на их число в жиле и получить общую площадь поперечного сечения. Результат рекомендуется перепроверить и округлить до ближайшего значения по типовому ряду.

Площадь поперечного сечения проводов — один из факторов, определяющих трудоёмкость, продолжительность и стоимость работ по устройству или ремонту электроснабжения жилого дома.

Основные электрические параметры цепи

Расчет электрической сети жилого дома начинается с разделения всех потребителей на группы. Группой называют несколько потребителей, подключенных параллельно к одному питающему проводу.

Потребители электроэнергии формируются в группы несколькими способами:

По отдельным объектам (дом, гараж, мастерская)
По помещениям в доме — в каждое помещение проводят отдельную линию
По видам потребителей: освещение, розетки, электроплита, стиральная машина и т. д
По европейскому варианту: для каждого потребителя, будь то светильник или розетка, проводится отдельная линия электроснабжения.

На практике, электроразводка жилого дома является комбинацией перечисленных вариантов.

Расчёт магистральных и местных линий проводится в соответствии с главой 1.3 ПУЭ по следующим показателям:

Система питания, однофазная или трёхфазная
Ток нагрузки и требуемая мощность
Материал проводников
Конструкция проводки (открытая, закрытая)
Условия эксплуатации проводки (наружная или внутренняя)

Материалы изготовления проводки

Токоведущие жилы проводов и кабелей изготавливаются из меди или алюминия.

Медь имеет значительные преимущества перед алюминием:

Удельное электрическое сопротивление в 1,67 раза меньше
Коэффициент теплопроводности больше в 1,86 раза
В два раза прочнее на растяжение (разрыв)
Температура плавления — около 1000°С — выше, чем алюминия (660°С)
Расчётный срок службы медной проводки 30 лет, алюминиевой — 15 лет.

У обоих металлов практически равный температурный коэффициент сопротивления.

Объёмный вес (плотность) алюминия (2700 кг/м³) в 3,3 раза меньше, чем у меди (8900 кг/м³), стоимость в 3…4 раза ниже. Этим и объясняется незаменимость алюминия в воздушных линиях электропередач.

Рекомендуемые товары

Ошибка получения цены товара «Рукоятка для управления через дверь рубильниками TwinBlock 630-800А EKF PROxima»

Шестое издание ПУЭ (2001 год) запрещает использование алюминиевых проводов для внутренней проводки в жилых помещениях.

Алюминиевые провода рекомендуются для подключения электропроводки дома к питающей воздушной ЛЭП.

Как правильно определить сечение провода

Выбор сечения проводника производится по величине проходящего через него тока.

Порядок расчёта:

Определяем суммарную мощность подключаемой группы потребителей:

P_сум = (P₁ + P₂ + … + P_n) × K_с

где: P₁, P₂ . . – мощность каждого потребителя, кВт;

K_с – коэффициент спроса, учитывающий вероятность одновременного включения всех приборов, принимается равным 1.

Вычисляем номинальную величину тока в цепи:

I = P_сум / (U × cos ϕ),

где: P_сум – суммарная мощность электроприборов, кВт;

U – напряжение в сети, В;

cos ϕ – коэффициент, учитывающий потери мощности, принимается 0.92.

Пользуясь таблицей, приведённой в ПУЭ, выбираем необходимое сечение провода.

(Таблица приводится в сокращённом виде и только для медных проводников)

Сечение токопроводящей жилы, мм²	Напряжение 220 В
Сечение токопроводящей жилы, мм²	Ток, А	Мощность, кВт
1,5	19	4,1
2,5	27	5,9
4	38	8,3
6	46	10,1
10	70	15,4
16	85	18,7
25	115	25,3
35	135	29,7

Взамен ПУЭ, можно руководствоваться простыми правилами:

для подключения розеток использовать провода сечением 3,5 мм²;
сети освещения выполнять проводами 1,5 мм²;
мощные потребители (стиральные машины, отопительные установки) подключать кабелями с сечением 4…6 мм².

Возможная поправка сечения жилы на сопротивление линии

Все проводники имеют собственное электрическое сопротивление, и чем длиннее линия, тем больше в ней потери тока.

В квартире или доме разумных размеров при использовании медной проводки потерями можно пренебречь.

Для подключения удалённых объектов (баня, гараж, мастерская) рекомендуется, после расчёта, принять провод на одну ступень выше типового ряда сечений, например 6 мм² вместо 4 мм².

Примеры товаров

Кабель ВВГнг 2х1,5

Лучший кабель для прокладки сетей освещения.

Две однопроволочные медные жилы сечением по 1,5 мм², каждая в ПВХ изоляции. Отличаются цветом, что позволяет легко определить «фазу» и «ноль».

Двойная изоляция, наружный слой из ПВХ-пластиката.

Могут использоваться в помещениях с высокой (до 98%) влажностью.

Кабели ВВГнг не распространяют горение, безопасны в пожарном отношении, необходимы при прокладке по деревянным конструкциям.

Ссылка на страницу: https://www.smsm.ru/product/kabel-vvg-ng-2kh2-5/

Кабель ВВГ нг 5х6

Пять многопроволочных медных жил по 6 мм², каждая в цветной ПВХ изоляции. Наличие заземляющей и нулевой жилы облегчает соединение обмоток трёхфазных электродвигателей «звездой» или «треугольником».

Незаменим для подключения насосов водоснабжения, систем отопления.

Средний слой изоляции придаёт кабелю дополнительную гибкость.

Влагоустойчив.

Наружная оболочка из пластиката, не поддерживающего горение.

Ссылка на страницу: https://www.smsm.ru/product/kabel-vvg-ng-5kh6/

Кабель ВВГ нг 2х4

Две многопроволочные медные жилы сечением 4 мм²в двойной пластикатовой ПВХ изоляции.

Гибкий кабель для запитывания розеток или отдельных групп потребителей.

Расцветка изоляции жил совпадает с другими кабелями типа ВВГ, что удобно при монтаже проводки.

Наружная оболочка не поддерживает горение.

Может использоваться в широком диапазоне температур и при высокой влажности.

Ссылка на страницу: https://www.smsm.ru/product/kabel-vvg-ng-2kh5/

Заключение

Монтируя электропроводку жилого дома или квартиры, руководствуйтесь не научно-популярными справочниками, а официальными документами. Применяйте провода и кабели подтверждённого качества.

И смело заявляйте: Мой дом — моя надёжная и безопасная крепость.

понятие, площадь, формула и таблица соответствия диаметру

Для правильного выбора и организации ЛЭП необходимо учитывать параметры и нагрузку проводников. Они представляют собой металлическую нить из меди, алюминия, стали, цинка, титана, никеля и обеспечивают передачу тока от его источника к потребителю. Проводники имеют поперечное сечение – это фигура, образованная их рассечением плоскостью поперечного направления. При неправильном выборе линия выйдет из строя или загорится при скачках напряжения.

Содержание

Площадь поперечного сечения как электрическая величина
Цели расчета
Отношение диаметра кабеля к площади его поперечного сечения
Расчет сечения многожильного провода
Особенности само- расчет
С помощью штангенциркуля
С помощью линейки и карандаша
Таблица соответствия диаметра провода и площади сечения
Определение сечения проводника на вводе
Расчет сечения провода для линии розеток
Выбор сечения для трехфазной линии 380 В с несколькими приборами
Сечение проводов в старых домах и максимальной нагрузке
Какой кабель выбрать для квартирной электропроводки

Площадь сечения как электрическая величина

Проводимость провода зависит от сечения

В качестве примера сечения можно рассмотреть распил изделия под углом 90 градусов относительно поперечной оси. Контур полученной формы определяется конфигурацией объекта. Трос имеет вид небольшой трубы, поэтому при распиливании получится фигура в виде двух кругов определенной толщины. Если распилить круглый металлический стержень, получится круглая форма.

В электротехнике под площадью ПС будет пониматься прямоугольное поперечное сечение проводника по отношению к его продольной части. Сечение жилок всегда будет круглым. Параметр измеряется в мм2.

Начинающие электрики могут перепутать диаметр и сечение элементов. Чтобы определить, какова площадь поперечного сечения жилы, нужно учесть ее округлую форму и воспользоваться формулой:

S = πхR2, где:

S — площадь круга;
π — константа 3,14;
R — радиус окружности.

Если известен индекс площади, то легко найти удельное сопротивление материала изготовления и длину провода. Далее рассчитывается текущее сопротивление.

Для удобства расчетов исходная формула преобразована:

Радиус равен ½ диаметра.
Чтобы вычислить площадь, π умножается на D (диаметр), деленное на 4, или 0,8 умножается на 2 диаметра.

В расчетах используется показатель диаметра, так как неправильный его выбор может вызвать перегрев и возгорание кабеля.

Цели расчета

Сечение проводов для освещения

Расчет параметров площади сечения жилы необходим для нескольких целей:

получение необходимого количества электроэнергии для питания бытовых приборов;
исключение переплат за неиспользованные энергоресурсы;
безопасность электропроводки и противопожарная безопасность;
возможность подключения к сети мощного оборудования;
предотвращение оплавления изоляционного слоя и коротких замыканий;
правильная организация системы освещения.

Оптимальное сечение провода для освещения 1,5 мм2 на линию, 4-6 мм2 на ввод.

Отношение диаметра кабеля к площади его сечения

Определение площади сечения жил по формуле занимает много времени. В некоторых случаях уместно использовать данные из таблицы. Так как для организации современной электропроводки используется медный кабель, то в таблицу внесены параметры:

диаметр;
в соответствии с показателем диаметра;
Максимальная мощность нагрузки проводников в сетях с напряжениями 220 и 380 В.

Диаметр ядра, MM	Параметры секции, MM2	Прочность на	. Сеть 220 В		Сеть 380 В
Диаметр ядра, MM	Параметры секции, MM2	Прочность на	1,12	1	14	3	5,3
1,38	1,5	15	3,3	5,7
1,59	2	19	4,1	7,2
1,78	2,5	21	4,6	7,9
2,26	4	27	5,9	10
2,76	6	34	7,7	12
3,57	10	50	11	19

Посмотрев данные по жилой линии или мощности можно узнать необходимые параметры в столбцах жилой или электрической производственная база.

Расчет сечения многожильного провода

Многожильный провод состоит из нескольких отдельных жил. Расчет его сечения производится следующим образом:

Найден показатель площади поперечного сечения одной жилы.
Проводники кабеля пересчитываются.
Количество умножается на сечение одной жилы.

При соединении многожильного провода его концы обжимаются специальной втулкой с помощью обжимных клещей.

Особенности самостоятельного расчета

Самостоятельный расчет продольного сечения выполняется на проводнике без изолирующего покрытия. Кусок изоляции можно отодвинуть или снять на куске, купленном специально для испытаний. Для начала нужно определить диаметр и по нему найти сечение. Для работы используется несколько техник.

С помощью штангенциркуля

Метод оправдан, если измеряются параметры укороченного или дефектного кабеля. Например, ВВГ может обозначаться как 3х2,5, а по факту быть 3х21. Расчеты производятся так:

С проводника снимается изоляционная оболочка.
Диаметр измеряется штангенциркулем. Вам нужно будет поместить провод между ножками прибора и посмотреть на маркировку шкалы. Целое число вверху, десятичное число внизу.
На основании формулы нахождения площади круга S = π (D/2) 2 или ее упрощенного варианта S = 0,8 D² определяется сечение.
Диаметр 1,78 мм. Подставив значение в выражение и округлив результат до сотых, получится 2,79 мм2.

Для бытовых нужд потребуются жилы сечением 0,75; 1,5; 2,5 и 4 мм2.

Использование линейки и карандаша

Вычисление PS с помощью линейки и карандаша

При отсутствии специального измерительного прибора можно воспользоваться карандашом и линейкой. Над тестовым изображением выполняются операции:

С изолирующего слоя зачищается площадь, равная 5-10 см.
Полученная проволока наматывается на карандаш. Полные витки подходят плотно, между ними не должно быть места, «хвосты» направлены вверх или вниз.
В конечном итоге должно получиться определенное количество витков, их нужно посчитать.
Обмотка накладывается на линейку так, чтобы нулевое деление совпадало с первой обмоткой.
Длина сегмента измеряется и делится на количество витков. Полученное значение является диаметром.
Например, есть 11 витков, на которые уходит 7,5 мм. При делении 7,5 на 11 выходит 0,68 мм — диаметр кабеля. Сечение можно найти по формуле.

Точность расчетов определяется плотностью и длиной намотки.

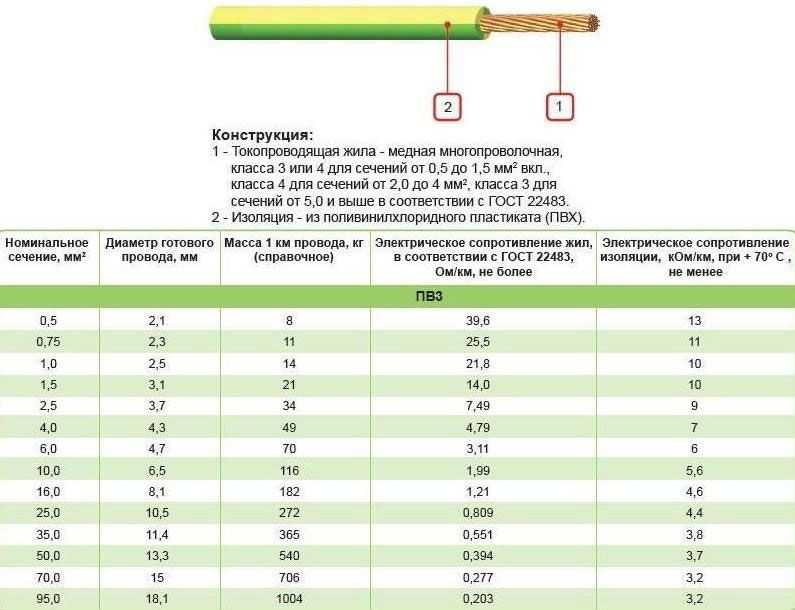

Таблица соответствия диаметра проволоки и площади сечения

При отсутствии возможности пройти испытание диаметра или произвести расчет при покупке допускается использование таблицы. Данные можно сфотографировать, распечатать или переписать, а затем использовать для определения стандартного или популярного размера ядра.

Cable diameter, mm	Conductor section, mm2
0,8	0,5
0,98	0,75
1,13	1
1,38	1,5
1,6	2
1,78	2,5
2,26	4
2,76	6
3,57	10

При покупке электрического кабеля необходимо смотреть параметры на этикетке. Например, используется ВВНГ 2х4. Количество жилок — это значение после «x». То есть изделие состоит из двух элементов сечением 4 мм2. По таблице можно проверить достоверность информации.

Чаще всего диаметр кабеля меньше заявленного на упаковке. У пользователя есть два варианта — использовать другой или выбрать кабель с большей площадью сечения по диаметру. Выбирая второе, нужно проверить изоляцию. Если она не твердая, тонкая, разная по толщине, остановитесь на продукции другого производителя.

Определение сечения жилы на вводе

Уточнить номинальные показатели можно в компании Энергосбыт или в документации на товар. Например, номинал автомата на вводе 25 А, потребляемая мощность 5 кВт, сеть однофазная, 220 В.

Подбор сечения осуществляется так, чтобы допустимый ток проводников в течение длительного периода больше, чем рейтинг машины. Например, в доме на ввод заведен трехжильный медный проводник ВВГнг, проложенный открытым способом. Оптимальное сечение 4 мм2, поэтому нужен материал ВВГнг 3х4.

После этого рассчитывается показатель условного тока отключения для автомата номиналом 25 А: 1,45х25 = 36,25 А. медная жила сечением 6 мм2 и допустимым током ограничения 42 А.

Расчет сечения провода для линии розеток

Сечение кабелей для бытовых электроустановок

Каждый электроприбор имеет свои показатели мощности. Измеряются они в ваттах и указываются в паспорте или на наклейке на корпусе. Примером нахождения сечения будет линия питания стиральной машины мощностью 2,4 кВт. В расчетах учтено:

материал провода и способ монтажа — трехжильный медный кабель ВВГнг, скрытый в стене;
характеристики сечения – оптимальное значение 1,5 мм2, т.е. понадобится кабель 3х1,5;
использование розетки. Если подключен только автомат, характеристик будет достаточно;
система защиты — автомат на номинальный ток 10 А.

Для двойных розеток используется медный кабель сечением 2,5 мм2 и автомат на номинал 16 А.

Выбор сечения для трехфазной линии 380 В с несколькими приборами

Присоединение нескольких видов бытовых приборов к трехфазной линии предусматривает протекание потребляемого тока по трем жилам. Каждая из них будет иметь меньшее значение, чем двухпроводная. На основании этого явления допускается применение кабеля меньшего сечения в трехфазной сети.

Например, в доме установлен генератор мощностью 20 кВт и суммарной мощностью по трем фазам 52 А. Исходя из значений в таблице получается, что оптимальное сечение кабеля 8,4 мм2. На основании формулы рассчитывается фактическое сечение: 8,4/1,75=4,8 мм2. Для подключения генератора мощностью 20 кВт к трехфазной сети 380 В необходим медный проводник, сечение каждой жилы которого составляет 4,8 мм2.

Сечение проводов в старых домах и максимальная нагрузка

В многоэтажках советского периода применяется алюминиевая проводка. С учетом правильного соединения узлов в распределительной коробке, качества изоляции и надежности контактов соединения она прослужит от 10 до 30 лет.

При необходимости подключения оборудования с высоким энергопотреблением в домах с алюминиевой проводкой сечение и диаметр проводников выбирают исходя из потребляемой мощности. Все данные приведены в таблице.

Current, A	Maximum power, VA	Cable diameter, mm	Cable section, mm2
14	3000	1,6	2
16	3500	1,8	2,5
18	4000	2	3
21	4600	2,3	4
24	5300	2,5	5
26	5700	2,7	6
31	6800	3,2	8
38	8400	3,6	10

Какой кабель выбрать для квартирной электропроводки

Несмотря на дешевизну алюминиевых жил, от их использования лучше отказаться. Причина в низкой надежности контактов, по которым будут протекать токи. Вторая причина – несоответствие сечения провода мощности современных бытовых приборов. Медный кабель отличается надежностью и долгим сроком службы.

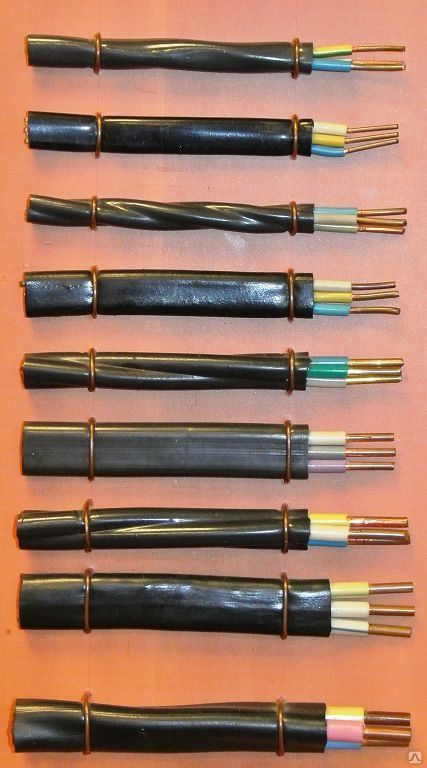

В квартирах и домах допускается применять провод с маркировкой:

ПУНП — плоская жила с медными жилами в оболочке из ПВХ. Рассчитан на напряжение 250 В при частоте 50 Гц.

Стоимость ПУНП

ВВГ/ВВГнг — кабели плоские медные двойные с ПВХ покрытием. Используются внутри и снаружи конструкций, не подвержены возгоранию. Они доступны с 2, 3 и 4 жилами.

ВВГ стоимость

NYM — провод медный для внутренней одинарной линии. Имеет изоляционную оболочку из ПВХ и внешнее покрытие, жилы с заземлением и без него.

Стоимость NYM

При выборе количества жил необходимо будет учитывать способность проводимости тока на единицу сечения. В этом случае квартирную сеть лучше делать из одножильного провода, толщина которого больше. Многожильные элементы можно многократно сгибать, к ним можно подключать электроприборы. Качественным будет только кабель с тонкими жилами.

Правильное сечение проводников с учетом мощности оборудования и типа сети являются важными факторами при организации ЛЭП. Диаметр кабеля можно рассчитать самостоятельно несколькими способами. На основании этих показаний легко определить сечение жил по формулам или с помощью таблицы.

Какие кабели и провода использовать для электропроводки в квартире

В продаже имеются различные провода, различающиеся по материалу, сечению, маркировке, дизайну и цвету.

При прокладке электросетей необходимо решить первоочередной вопрос — какой кабель использовать для электропроводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрокоммуникаций.

Согласитесь, выбор подходящего проводника — задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомиться с подробной классификацией кабелей и особенностями подключения электрооборудования.

Содержание статьи:

Причины замены кабелей
Различия между кабелями и проводами
Основные характеристики кабельной продукции
- Материал и конструкция кабеля
- Подробнее о сечении кабеля
- Толщина жил00 Толщина оболочки кабеля
- Правила чтения маркировки кабелей
- Цвета жил кабеля
- Упаковка и сертификаты соответствия
- Внешнее состояние кабельной продукции
Существующие сорта
Популярные виды проводки
- Вариант №1 — Кабель ВВГ
- Вариант №1 — Кабель NYM
Какие тонкости подключения электрооборудования
7 не подходят?
- Товар №1 — Провод ПВА
- Товар №2 — Провода ШВВП, ПВВП
Выводы и полезное видео по теме

Причины замены кабелей

Полная или частичная замена двух электросетей обычно необходима в случаев:

Возраст публикации . Капитальный ремонт рекомендуется проводить через 15-20 лет после въезда в новую квартиру. За это время налаженные коммуникации изнашиваются, становясь источником потенциальной опасности для жителей.
Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электрические плиты, стиральные машины, посудомоечные машины предъявляют повышенные требования к электропроводке. Их нежелательно подключать к старым электросетям из-за несоответствия характеристик. Планируя покупку таких агрегатов, лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Независимо от причины замены электросети, работу следует начинать с подготовки и подбора кабельной продукции.

Различия кабелей и проводов

Начинающие мастера часто задают вопрос, что купить для прокладки электрокоммуникаций — кабели или провода.

Для решения этой задачи необходимо выяснить разницу между этими изделиями:

Согласно принятому в СССР ГОСТ 15845-80 кабель состоит из одной или нескольких жил (жил), покрытых изоляционным материалом. Такие элементы, в свою очередь, заключены в пластиковую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный кожух, в том числе армированный.
Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать такие изделия в самых сложных условиях, например, под водой и под землей.
Провод состоит из одной или нескольких скрученных жил, которые могут быть как изолированными, так и неизолированными. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) или оплетку/обмотку из текстиля или проволоки. Защищенность провода намного меньше, чем у троса, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электрической сети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не более 24В.

Провода отличаются от кабелей наличием неизолированных жил и более легкой защитной оболочкой. Их можно использовать для создания электрических систем, не предъявляющих высоких требований.

При выборе материалов для прокладки электрических сетей в жилых помещениях предпочтение следует отдавать безукоризненно качественной продукции. Только в этом случае можно установить безопасную, пожаробезопасную и надежную проводку, которая обеспечит подачу электрического тока в каждый уголок квартиры.

Основные характеристики кабельной продукции

При покупке продукции, используемой для электросвязи, важно учитывать следующие особенности.

Материал и конструкция кабеля

В ассортименте вы найдете элементы проводки с медными и алюминиевыми жилами. Хотя последние и дешевле, изделия из меди более надежны: они обладают большей проводимостью по току и меньшим сопротивлением — к тому же проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долго.

Исходя из таких характеристик, действующие документы ( ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3 ) предписывают для устройства электропроводки в квартирах применять исключительно медные кабели и провода.

Хотя изделия из алюминия широко применяются в промышленности, их применение для электропроводки в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну или несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изолирующей оболочкой. Такое изделие удобно и просто монтируется, к тому же оно дешевле многопроволочного.

Фотогалерея

Фото

В пределах жилого объекта разница в передаче и качестве электрического заряда по многопроводной и однопроводной проводке практически не ощущается. Однако провод с одним проводом в качестве жилы значительно дешевле

В выборе оптимального варианта чаще всего руководствуются удобством работы с тем или иным видом проволоки. Одножильный проще использовать при подключении розеток и выключателей

Одножильный кабель можно повредить при освобождении его от изоляции для подключения, хотя снять с него защитную оболочку гораздо проще.

Сечение многожильного провода равно сумме сечений всех входящих в него проводов. В однопроволочных моделях имеется абсолютно ровная жила, только сечение ее монолитное

Однопроволочные жилы хуже изгибаются, часто ломаются после нескольких изгибов. Поэтому их часто применяют при строительстве постоянной электропроводки, не предполагающей модернизации и изменения трассы

При прокладке трасс электропроводки с многочисленными изгибами, в сложных случаях и труднодоступных местах используется кабель с многожильными проводами. Их можно без опаски гнуть

Для соединения много- и одножильных проводов используются одни и те же способы. Однако использование клемм при сборке систем многожильных проводов должно быть особенным.0003

Только опытные электрики соединяют провода скрутками. Если они применялись при строительстве электропроводки из одножильных проводов, то предполагается, что узел больше не будет разбираться

Устройство электропроводки в новостройке

Присоединение электроустановочных изделий

Зачистка токоведущей жилы от изоляция

Сечение одножильных и многожильных проводов

Варианты одножильных проводов

Сложные трассы проводки

Способы соединения проводов

Скрутка однопроволочных проводов

В то же время кабели такой конструкции, особенно большого сечения, более жесткие и часто ломаются при изгибе. Из-за этих особенностей специалисты отдают предпочтение пластиковым многожильным изделиям.

Такие модели хорошо переносят скручивание, изгиб и поворот, что делает их пригодными для прокладки любых видов электрических сетей.

Для присоединения проводов, имеющих многопроволочные жилы, к электрооборудованию (клеммникам выключателей, розеткам) необходима концевая заделка или дополнительная опрессовка наконечниками

Однако при острой необходимости применения штукатурки допускается одножильное медное изделие, так как отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает текущую пропускную способность. Медная кабельная продукция имеет один мм ² способна пропускать ток 8-10 ампер, а алюминиевая имеет максимальное значение всего 8А.

Поперечное сечение кабеля не следует путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь поперечного сечения вычисляют по специальной формуле, одной из переменных которой является диаметр

Для обеспечения безопасной работы электросети лучше выбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что предохраняет изоляцию от оплавления. Запас сечения важен еще и потому, что скрытая под штукатуркой проводка плохо охлаждается.

При этом не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2,5 мм ² ) В этом случае необходимо применять защиту проводки, рассчитанную на основе этого показателя, то есть требуются автоматы и УЗО большей мощности.

Для разводки электрических сетей в квартире обычно применяют кабели нескольких типов. Самые тонкие используются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактическая цифра часто имеет меньшее значение.

Незначительные расхождения допустимы, поскольку при сертификации основное внимание уделяется сопротивлению, а не поперечному сечению. Существенные расхождения в цифрах свидетельствуют о браке.

При выборе нужно руководствоваться и ПУЭ 7.1.34 Кроме того, каждую линию электропроводки необходимо рассчитывать отдельно с учетом предполагаемой нагрузки.

Однако в большинстве случаев допустимо руководствоваться практическим опытом монтажа электропроводки. На основании многочисленных наблюдений и расчетов в устройстве электропроводки часто применяют кабели со следующим сечением:

Фотогалерея

Фото

При устройстве групп освещения в городских квартирах и загородных домах чаще всего используется кабель сечением 3×1,5 мм². Для защиты проводки ответвлений освещения используются автоматы А10. установлены. Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп розеток, устанавливаемых для питания бытовых приборов, проводку прокладывают кабелем сечением 3×2,5 мм². Им нужен автомат на 16А. Максимальная мощность после традиционно не выше 5,9кВт

Электроснабжение мощных потребителей: холодильник, электроплита, электродуховка организуется прокладкой отдельных линий кабелем 3×6мм². Им нужен автомат на 32А, максимальная мощность 10,1кВт

Электропроводка вводится в квартиру или частный дом кабелем сечением не менее 3×6мм². Однако кабель сечением 3×10мм² лучше использовать с запасом для увеличения мощных устройств

Устройство системы освещения в квартире

Прокладка линий для розеток

Устройство электромонтажа мощных потребителей

Ввод электриков в квартиру

Толщина изоляции жил

Любая жила, используемая в многожильных или одножильных кабелях, окружена изоляцией, для которой используется ПВХ или другие виды используются пластмассовые (они могут быть обычными или иметь пониженную горючесть и дымообразование).

Толщина изоляции регламентируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, сечением 1,5 и 2,5 квадратных миллиметров стандартом предусмотрено применение изоляционного слоя 0,6 мм.

Чтобы не ошибиться, лучше покупать кабели известных брендов, предлагаемые в солидных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка образует цельный кабель, фиксируя и защищая изолированные жилы внутри.

Как и жильная изоляция, обычно изготавливается из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам слой защитной оболочки одножильных кабелей составляет 1,4 мм, а многожильных — 1,8 мм, на практике толщина таких изделий может незначительно изменяться в сторону уменьшения.

Все элементы квартирной электропроводки, даже если предполагается их использование для помещений с минимальной мощностью, должны быть выполнены из кабелей с экранированными жилами и цельной оболочкой.

Двойная изоляция максимально защищает электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения электрическим током.

Правила чтения маркировки кабелей

Оболочка кабеля, применяемая при электромонтаже в жилом доме, содержит всю информацию, необходимую для выбора изделия. Надпись, которая должна быть четкой и хорошо читаемой, в процессе изготовления печатается или выдавливается.

Основная информация о конкретном виде кабельной продукции наносится по всей длине изделия, на небольшом расстоянии друг от друга.

Вот некоторые обозначения.

Первая буква маркировки указывает на материал изоляционной оболочки:

Р — провод или изоляция из полиэтилена;
В — изоляция поливинилхлоридная (ПВХ);
ТО — трос управления;
R — изоляция резиновая.

Вторая буква указывает на материал, из которого изготовлена оболочка жилы:

В — ПВХ изоляция;
R — оболочка резиновая;
P — изоляция полиэтиленовая.

Кроме того, маркировка может содержать другие буквы, отражающие другие характеристики силового кабеля:

нг — изоляция кабеля имеет пониженную горючесть;
Шов — защитная пломба; Шланг ПВХ
LS — При плавлении проволоки образуется мало дыма;
Бб — защитная оболочка, состоящая из двух стальных лент;
E — кабель экранированный;
В — бронепровод;
с — кабель с заполненными промежутками между жилами;
P — плоская проволока;
G — трос, обладающий повышенной гибкостью;
СОЖ — жила однопроволочная.

Буква для материала, из которого изготовлен кабель, имеется только для алюминиевых изделий ( И ) Для медных проводов буква не указывается, так как этот металл используется по умолчанию.

Маркировка может также содержать следующую важную информацию:

наименование производителя;
год выпуска;
количество жил;
секция;
напряжение (номинальное).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0,66 кВ 3х1,5 .

Что означает кабель трехжильный негорючий (нг) гибкий (Г) медный с тремя однопроволочными жилами (ож), сечением которых 1,5 кв.мм. Кабель рассчитан на номинальное напряжение 660 В, имеет изоляцию и оболочку из поливинилхлоридного пластиката (ВВ).

Дополнительную информацию о маркировке кабелей и проводов см.

Цвета жил кабелей

Провода могут быть как однотонными, так и иметь миллиметровую полосу на оболочке вдоль жилы.

Жилы в кабеле имеют разные цвета. Это значительно облегчает процесс соединения элементов, что немаловажно при проведении электромонтажных работ

Расшифровка :

В качестве фазы обычно используют красный, коричневый, белый провода (обозначаются на схемах как L ).
Синие провода обозначают ноль ( N ).
Зеленые или зелено-желтые жилы, которые на плане нанесены буквами PE , всегда соответствуют заземлению.

Такая цветовая гамма значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Стандартная упаковка для электропроводки бывает двух видов. Кабели, предназначенные для розничной продажи в строительных и других специализированных магазинах, наматывают на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в бочки.

Каждая упаковка кабельной продукции должна сопровождаться биркой, которая может иметь разный цвет, форму и вариант крепления

Независимо от упаковки, к продукции прикрепляется бирка с описанием, в состав которой входят:

заводская название или товарный знак;
марка кабельной продукции;
дата изготовления;
ГОСТ или ТУ, по которым выпускается кабельная продукция;
количество сегментов с обозначением длины;
номер барабана;
вес проводника;
знак соответствия;
маркировка контроллера.

При покупке кабеля с целой бухтой размером 100 м бирка выдается вместе с продукцией. При покупке отрезка проводки — этикетка предоставляется продавцом для ознакомления.

Качество кабеля подтверждено специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность использования данного типа кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду продукции, должен быть указан ГОСТ или ТУ, а также срок годности. Продавцы обязаны предъявить сертификат на ознакомление по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки также следует обращать внимание на внешний вид продукции. Лучше избегать изделий, имеющих внешние повреждения: сильные изломы, сплющивания, помятости.

Такие неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь разрывы или замыкаться друг на друга. Чтобы не ошибиться с выбором, желательно внимательно осмотреть электропровод в магазине, и только потом оплачивать покупку.

Существующие разновидности продукции

Однозначно ответить на вопрос, какие провода и кабели нужны для проведения электромонтажа в жилом помещении квартиры, сложно, так как для проведения таких работ требуются различные виды аналогичной продукции.

В соответствии с действующими нормами безопасности все бытовые приборы и розетки должны быть заземлены. Поэтому в квартирах широко протягивают трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для цепи освещения, на которую приходится наименьшая нагрузка электросети, кабель сечением 1,5 мм подходит ² . Для него достаточно предусмотреть автоматический выключатель на 10 А (2,3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2,5 кв. мм, способные выдерживать токи до 27 А и мощность 5,9 кВт.

Однако не стоит нагружать линию до таких пределов: для корректной работы необходим запас в одну треть от запланированной нагрузки. В этом случае нужен выключатель на 16 А (3,6 кВт).

Если планируется (варочная панель), то необходимо проложить кабель сечением 6 кв. мм для мощности до 10,1 кВт.

В данном случае важно рассчитано на электрический ток 32 А (напряжение 7,3 кВт).

При выборе параметров ввода кабеля в квартиру важно учитывать мощность, выделяемую на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм

Тонкости подключения электрооборудования

Владельцам квартир часто требуется подключение крупных агрегатов бытовой техники, например, электроплиты или . 9Для этих целей предназначены провода гибкие 0003

, п. 2.1.48 ПУЭ 7 по которому можно брать только изделия, назначение которых указано в нормах и технических условиях.

Например, для подключения варочной панели следует выбрать провод, в паспорте которого есть упоминание об аналогичном применении данного товара.

Какие провода не подходят?

Существуют варианты изделий, которые категорически запрещается использовать для прокладки электрических сетей даже в крайних случаях. К ним относятся следующие виды продукции.

Позиция №1 — Провод ПВА

Соединительный медный элемент с оболочкой и изоляцией из ПВХ. Имеет многопроволочную конструкцию с 2-5 жилами сечением 0,75-10 кв. мм

Провод на номинальное напряжение 0,38 кВ можно использовать для подключения бытовых электроприборов к сети и изготовления удлинителей.

Для прокладки проводки ПВА не подходит по следующим причинам:

Имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
Изделие создает пожароопасную опасность: из-за жил провода кабель нагревается сильнее, из-за чего быстрее изнашивается изоляция, что может привести к короткому замыканию.
ПВС нельзя укладывать в пучок, при этом для этого подходят почти все модели кабеля. В связи с тем, что линии электропроводки должны находиться на определенном расстоянии друг от друга, для каждой из них придется выполнять штробы под стеной.

Таким образом, даже низкая цена таких проводов не может компенсировать больших затрат на монтаж, а качество проложенного электроснабжения будет не слишком высоким.

Товар №2 — Провода ШВВП, ПВВП

Шнуры или кабели, имеющие одно- или многопроволочные жилы из меди, могут применяться для соединения бытовых приборов, электрооборудования.

Однако они не подходят для стационарных электрических коммуникаций, так как в этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полихлорвиниловыми оболочками (ШВВП) не рекомендуется для прокладки электрических сетей, он вполне пригоден для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок службы ШВП и ВПП достаточно мал, а многожильная конструкция требует обработки концов и пайки при монтаже.
