Что такое провод СИП и для чего он используется. Какие виды проводов СИП существуют. Каковы основные характеристики и преимущества самонесущих изолированных проводов. Как правильно выбрать и монтировать провод СИП.
Что представляет собой провод СИП
СИП расшифровывается как «самонесущий изолированный провод». Это современный вид проводов для воздушных линий электропередачи, который обладает рядом важных преимуществ по сравнению с традиционными неизолированными проводами.

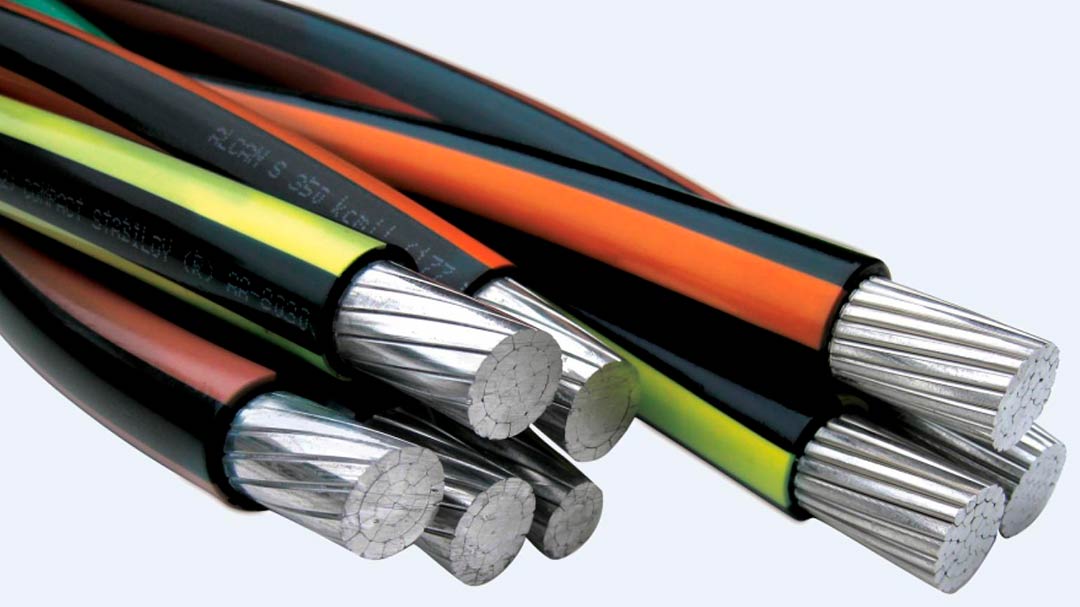

Конструкция провода СИП включает следующие основные элементы:
- Несущая жила — выполнена из алюминиевого сплава, служит для механического крепления провода
- Токопроводящие жилы — изготовлены из алюминия
- Изоляция жил — выполнена из светостабилизированного сшитого полиэтилена
Токопроводящие жилы скручены вокруг несущей жилы. Все жилы имеют индивидуальную изоляцию, что обеспечивает высокую надежность и безопасность линии.
Основные виды проводов СИП
Выделяют следующие основные марки самонесущих изолированных проводов:
- СИП-1 — с неизолированной несущей жилой
- СИП-2 — с изолированной несущей жилой
- СИП-3 — защищенный провод для ВЛ 10-35 кВ
- СИП-4 — без несущей жилы, все жилы изолированные
Наиболее широкое применение получили провода СИП-2 и СИП-4. СИП-2 используется для магистральных линий, а СИП-4 — для ответвлений к домам.
Технические характеристики проводов СИП
Основные технические параметры самонесущих изолированных проводов:
- Номинальное напряжение: 0,6/1 кВ для СИП-1, СИП-2, СИП-4; 20-35 кВ для СИП-3
- Допустимая температура эксплуатации: от -60°C до +50°C
- Максимальная рабочая температура жил: +90°C
- Минимальный радиус изгиба: 10 диаметров провода
- Срок службы: не менее 40 лет
Сечение токопроводящих жил может варьироваться от 16 до 240 мм2. Выбор сечения зависит от требуемой пропускной способности линии.
Преимущества использования проводов СИП
Применение самонесущих изолированных проводов имеет ряд существенных преимуществ:
- Высокая надежность и безопасность линии
- Снижение эксплуатационных расходов
- Уменьшение габаритов линии
- Возможность совместной подвески с линиями связи
- Простота монтажа и ремонта
- Эстетичный внешний вид
За счет изоляции жил значительно снижается вероятность коротких замыканий и отключений линии. Провода СИП не подвержены обледенению и налипанию снега.
Области применения проводов СИП
Самонесущие изолированные провода применяются для следующих целей:
- Строительство воздушных линий электропередачи 0,4-35 кВ
- Выполнение ответвлений от ВЛ к зданиям
- Прокладка по фасадам зданий
- Временное электроснабжение объектов
СИП активно используются как в городских условиях, так и в сельской местности. Они подходят для прокладки в лесных массивах, где есть риск падения деревьев на линию.
Как правильно выбрать провод СИП
При выборе самонесущего изолированного провода необходимо учитывать следующие факторы:
- Требуемое напряжение линии
- Расчетную нагрузку и длину пролетов
- Климатические условия района прокладки
- Конструктивные особенности опор
Важно правильно рассчитать сечение токопроводящих жил исходя из планируемой нагрузки. Для магистральных линий обычно используют СИП-2, для ответвлений — СИП-4.
Особенности монтажа проводов СИП
Монтаж самонесущих изолированных проводов имеет ряд особенностей:
- Крепление провода осуществляется только за несущую жилу
- Используется специальная арматура (анкерные и поддерживающие зажимы)
- Соединение проводов выполняется с помощью герметичных прокалывающих зажимов
- Не требуется вырубка просек шириной до 3 м
Монтаж СИП можно производить при температуре до -20°C без предварительного подогрева. Это позволяет вести работы в зимнее время.
Нормативные требования к проводам СИП
Самонесущие изолированные провода должны соответствовать следующим основным стандартам:
- ГОСТ 31946-2012 — технические требования к проводам СИП
- ГОСТ Р 52373-2005 — методы испытаний проводов
- ПУЭ 7-е издание — правила устройства и эксплуатации ВЛ с СИП
При выборе проводов СИП следует обращать внимание на наличие сертификатов соответствия данным нормативным документам.
Экономическая эффективность применения СИП
Использование самонесущих изолированных проводов позволяет добиться существенного экономического эффекта:
- Снижение потерь электроэнергии на 15-25%
- Уменьшение эксплуатационных затрат в 3-4 раза
- Сокращение капитальных вложений на 30-40%
- Снижение аварийности и перерывов в электроснабжении
Срок окупаемости при замене традиционных неизолированных проводов на СИП составляет 2-3 года. Это делает применение СИП экономически оправданным решением.
Перспективы развития технологии СИП
Технология самонесущих изолированных проводов продолжает активно развиваться. Основные направления совершенствования:
- Повышение пропускной способности проводов
- Увеличение механической прочности
- Улучшение изоляционных характеристик
- Расширение температурного диапазона эксплуатации
В перспективе ожидается дальнейшее увеличение доли СИП в распределительных сетях за счет вытеснения традиционных неизолированных проводов.
Провода самонесущие изолированные и защищенные для воздушных линий электропередачи СИП-2, СИП-3, СИП-4
СИП-2 — 0,6/1кВ, СИП-3-20 кВ, СИП-4 — 0,6/1кВ
ТУ 27.32.13-028-37041459-2019 ГОСТ 31946-2012,
Description
ОБЛАСТЬ ПРИМЕНЕНИЯ
Провода применяются для воздушных линий передач на напряжение до 0,6/1 кВ включительно и провода защищённые для воздушных линий электропередачи на номинальное напряжение 35 кВ (для сетей на напряжение 10,15 и 20, 35 кВ) номинальной частотой 50 Гц.
Климатическое исполнение проводов — В, категории размещения — 1,2 и 3 по ГОСТ 15150.
КОНСТРУКЦИЯ
Жилы фазные — алюминиевые, круглой формы, многопроволочные уплотненные.
Несущая нулевая жила и токопроводящая жила защищенных проводов — из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.
Изоляция — выполняется из светостабилизированного сшитого полиэтилена черного цвета.
Изолированные основные и вспомогательные жилы скручены вокруг нулевой несущей жилы (провод марки СИП-2).
Изолированные жилы проводов без нулевой несущей жилы скручены между собой (провод марки СИП-4).
Провода марки СИП-2 с нулевой несущей жилой могут изготавливаться с 1 или 2 жилами освещения сечением 16мм2, 25мм2, 35мм2.
Провод по электрическим и механическим параметрам соответствует требованиям ГОСТ 31946
СИП-2
1. Нулевая несущая жила, скрученная из алюминиевого сплава, изолированная
2. Алюминиевая многопроволочная жила сечением 16-95мм2 — 7 проволок, 120-150мм2 — 19 проволок.
3. Изоляция из светостабилизированного сшитого полиэтилена.
СИП-3
1. Токопроводящая жила из проволок из алюминиевого сплава (сечением 35-150мм2)
2. Изоляция из светостабилизированного сшитого полиэтилена
СИП-4
1. Алюминиевая токопроводящая жила сечением 16-150 мм2
2.
Изоляция из светостабилизированного сшитого полиэтилена
Особенности конструкции: Все токопроводящие жилы (фазные и нулевая) выполнены из алюминия и имеют равное сечение, число жил в кабеле 2, 3, 4. Кабели могут быть изготовлены с одной или двумя дополнительными жилами освещения.
- Марки проводов
- Характеристики
- Номенклатура
- Марки проводов
- Характеристики
- Номенклатура
Марки проводов
МАРКИ ПРОВОДОВ, ИХ НАИМЕНОВАНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
| Марка провода | Конструкция провода | Преимущественная область применения |
| СИП-2 | Провод самонесущий с алюминиевыми жилами, с изоляцией из светоста-билизированного сшитого полиэтилена, с нулевой несущей жилой из алюминиевого сплава, изолированной светостаби-лизированным сшитым полиэтиленом | Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песком |
| СИП-3 | Провод защищеный с токопроводящей жилой из алюми-ниевого сплава, с защитной изоляцией из светостабилизи-рованного сшитого полиэти-лена | Для ВЛ на номинальное напряжение 10-35 кВ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков |
| СИП-4 | Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена | Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69 |
Характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
| Характеристика | Значение |
|
Номинальное напряжение для проводов — СИП-2, СИП-4 — СИП-3 |
0,6/1 кВ 20кВ |
| Температура окружающей среды при эксплуатации провода | От -60ºС до +50 ºС |
| Минимальная температура прокладки провода без предварительного подогрева | -20 ºС |
| Предельно длительная допустимая рабочая температура жил | 90 ºС |
| Предельно допустимая температура нагрева жил провода в аварийном режиме (или режиме перегрузки) | 130 ºС |
| Максимальная температура нагрева жил при коротком замыкании | 250 ºС |
| Минимально допустимый радиус изгиба при прокладке | 10 диаметров провода |
| Срок службы, не менее | 40 лет |
| Гарантийный срок эксплуатации провода | 5 лет |
|
Срок хранения провода |
На открытых площадках – не более 2 лет. Под навесом — не более5лет. В закрытых помещениях – не более 10 лет. |
Номенклатура
Номенклатура
| Число и номинальное сечение фазных и нулевой несущей жил, шт. × мм2 | Расчетный наружный диаметр провода, мм | Расчетная масса 1 км провода, кг |
| СИП-2-0,6/1 кВ | ||
|
1х16+1х25 |
15 |
161 |
| СИП-3-20 кВ | ||
|
1х35 |
11 |
159 |
| СИП-4-0,6/1 кВ | ||
|
2х16 |
14 |
135 |

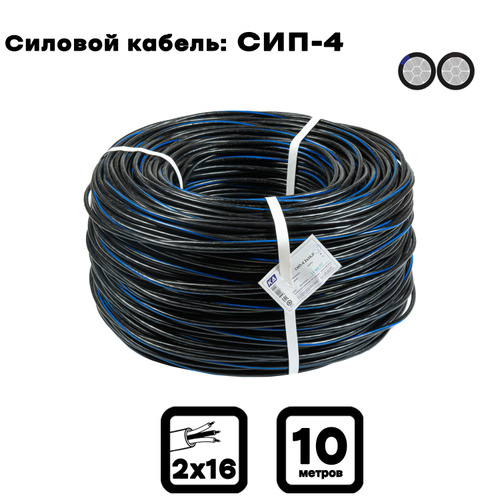

Самонесущий изолированный провод СИП-4 2×16,0 мм² для воздушных линий электропередач ГОСТ в Москве
В наличии 6189 шт Возможна поставка под заказ, уточняйте у менеджера
В корзину
Доставка:  09-01-2023
Самовывоз:  09-01-2023
Технические характеристики
Бренд
NONAME
Количество жил
2
Сечение жилы
Площадь среза токоведущей жилы
16 мм²
Длина бухты
100 метров
Место использования
Улица
Товар недели
Нет
Цвет оболочки
Черный
Материал жил
Алюминий
Форма кабеля
Круглый
Тип проводника
Многопроволочный
Материал оболочки
Сшитый полиэтилен XLPE
Номинальное напряжение, В
1,6
Гарантийный срок (мес.
)
60
Доставка:  09-01-2023
Самовывоз:  09-01-2023
- Описание
Отзывы
О продукте:
Провод СИП — это самонесущий изолированный провод с алюминиевыми жилами и изоляцией из светостабилизированного сшитого полиэтилена.
Провод соответствует требованиям ГОСТ Р 52373-2005 (ТУ 16-705.500-2006.).
Применение:
Провод предназначен для воздушных линий электропередачи на напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц, для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений, в атмосфере воздуха типов II и III по ГОСТ 15150-69.
Расшифровка обозначения провода СИП:
С — самонесущий
И — изолированный
П — провод
Технические характеристики:
Номинальное напряжение: 0.6/1кВ
Температура окружающей среды при эксплуатации кабеля: –50…+50 °С
Минимальная температура прокладки кабеля без предварительного подогрева: –20 °С
Предельная длительно допустимая рабочая температура жил: +90 °С
Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки: +130 °С
Максимальная температура нагрева жил при коротком замыкании: +250 °С
Минимально допустимый радиус изгиба при прокладке: 7,5 диаметров кабеля
Срок службы: не менее 30 лет
