Где у диода плюс а где минус. Как определить полярность диода: практические способы и рекомендации

Как правильно определить, где у диода плюс, а где минус. Какие существуют способы проверки полярности светодиодов. Как выполнить тестирование при помощи мультиметра и других подручных средств. Какие особенности нужно учитывать при работе с разными типами диодов.

Что такое полярность диода и почему она важна

Полярность диода — это направление протекания через него электрического тока. Диоды пропускают ток только в одном направлении — от анода (+) к катоду (-). Правильное определение полярности критически важно для корректной работы электронных схем с диодами.

Основные причины, по которым необходимо соблюдать полярность диодов:

• При неправильном подключении диод не будет выполнять свою функцию и пропускать ток
• Возможен выход диода из строя при подаче обратного напряжения выше допустимого
• В светодиодах свечение возникает только при правильной полярности
• Нарушение полярности может привести к повреждению других компонентов схемы

Поэтому перед монтажом или заменой диода крайне важно достоверно определить его полярность. Рассмотрим основные способы, как это сделать.

Определение полярности по внешнему виду диода

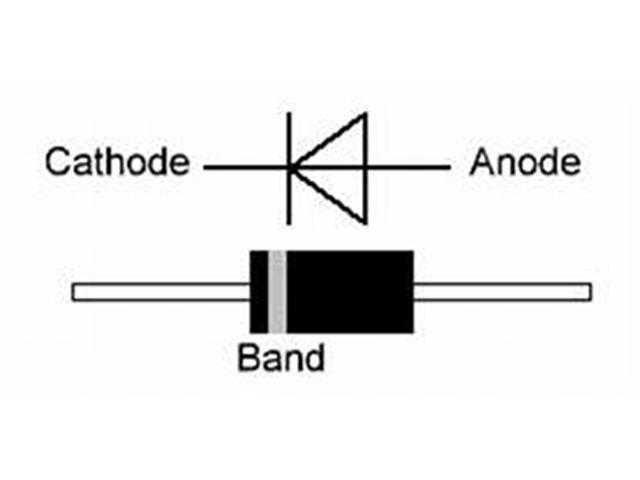

Самый простой способ определить полярность — по маркировке или конструктивным особенностям корпуса диода:

• Полоска на корпусе обычно обозначает катод (-)
• Более длинный вывод у светодиодов — анод (+)
• Скошенный край у корпуса указывает на катод (-)
• Треугольник в условном обозначении направлен к катоду
• Плоский вывод у некоторых корпусов соответствует катоду

Однако такая маркировка может отсутствовать или быть стертой. Поэтому надежнее использовать инструментальные методы проверки.

Проверка полярности диода мультиметром

Мультиметр позволяет быстро и точно определить полярность любого диода. Порядок действий:

1. Переключите мультиметр в режим «Прозвонка диодов»
2. Подключите черный щуп к катоду (-), красный к аноду (+)
3. При правильной полярности на дисплее отобразится падение напряжения на диоде (0.5-0.7В)
4. При обратном подключении показания будут нулевыми

Светодиод при правильной полярности должен слабо светиться. Этот метод работает для любых типов диодов.

Определение полярности с помощью батарейки

При отсутствии мультиметра можно воспользоваться обычной батарейкой на 1.5-3В и резистором 1 кОм:

1. Подключите резистор последовательно с диодом к батарейке
2. Если диод светится (для светодиода) или пропускает ток — полярность верная
3. При обратном подключении ток не пойдет

Важно использовать ограничительный резистор, чтобы не повредить диод. Метод подходит для быстрой проверки в полевых условиях.

Особенности определения полярности SMD-светодиодов

Поверхностно-монтируемые светодиоды не имеют выводов, поэтому определить их полярность сложнее:

• Катод часто помечен зеленой точкой или Т-образной меткой
• Анод обычно имеет большую контактную площадку
• На плате дорожка от анода шире
• При проверке мультиметром светодиод слабо светится

Если визуальных отличий нет, единственный способ — проверка мультиметром или пробное подключение через резистор.

Проверка полярности мощных светодиодов

Мощные светодиоды требуют особой осторожности при проверке:

• Нельзя подавать полное напряжение без радиатора
• Ток проверки не должен превышать 1-2 мА
• Лучше использовать специальные светодиодные тестеры
• При проверке мультиметром достаточно напряжения 2-3В

Неправильное подключение мощного светодиода даже на короткое время может вывести его из строя из-за перегрева кристалла.

Что делать, если полярность диода неизвестна

Если нет возможности проверить полярность, можно поступить следующим образом:

• Подключить диод через резистор 1-10 кОм
• При неправильной полярности цепь просто не будет работать
• Если схема допускает — установить диод в обоих направлениях
• Использовать диодный мост для устранения проблемы полярности

В ответственных устройствах рекомендуется всегда проверять полярность диодов перед монтажом во избежание проблем.

Распространенные ошибки при определении полярности диодов

При проверке полярности диодов следует избегать типичных ошибок:

• Принятие длинного вывода за катод у светодиодов
• Игнорирование ограничительного резистора при проверке
• Неправильный выбор режима мультиметра
• Подача слишком высокого напряжения/тока при тестировании
• Определение полярности по цвету проводов (ненадежно)

Внимательность и использование правильной методики позволят избежать ошибок и точно установить полярность любого диода.

Как определить полярность светодиода

Содержание

1. Суть понятия «полярность светодиода»
2. Виды светодиодов
3. Как определить полярность светодиода
4. Как определить полярность светодиода по внешнему виду.
5. Полярность SMD-светодиода.
6. Определение полярности диода тестером (мультиметром).
7. Как определить полярность при помощи подачи питания.
8. Калькулятор расчета сопротивления резистора.
9. Как определить полярность по технической документации.
10. Итоги

Светоизлучающие диоды (СИД) — это полупроводниковые приборы, способные излучать видимый свет при протекании электрического тока в одном направлении. Однако, чтобы устройство работало, оно должно быть правильно подключено. А для того чтобы это сделать, нужно определить полярность диода, то есть — где у диода плюс, а где минус.





Самый простой способ выяснить полярность устройства — по схеме. Стандартное обозначение светодиода — треугольник, который опирается на катод (вертикальная линия, знак «-«), анод (знак «+») находится на противоположной стороне.

Светодиод на принципиальной схеме

Но если нет схемы, только само устройство — как определить, где плюс, а где минус? Это можно сделать по внешнему виду, или с помощью каких-то простых манипуляций, или с помощью инструментов. Как это определить, зависит как от типа устройства и его состояния, так и от производителя. В этой статье будут рассмотрены все существующие методы.

Суть понятия «полярность светодиода»

В диоде можно выделить следующие части:

• Кристалл;
• Анод — подает положительный заряд на кристалл;
• Катод — накладывает отрицательный заряд на кристалл;
• Диффузор;
• Отражатель.

Светодиодный дизайн

Кристалл — это слои полупроводникового материала, в одном из которых больше отрицательных частиц (слой n), а в другом преобладают положительные частицы (слой p). Когда электрический ток проходит от p-слоя к n-слою, возникает люминесценция. Поэтому при подключении светодиода в цепь очень важно учитывать его полярность и подключать «+» источника к аноду, а «-» — к катоду, иначе он просто не будет работать.

Виды светодиодов

Диоды можно классифицировать различными способами. Но чтобы определить полярность, важно знать, какими они бывают по конструкции:

1. DIP — цилиндрическая лампа, содержащая кристалл на длинных «ножках», которые являются катодом и анодом. Чаще всего он используется для индикаторных целей. Они характеризуются малым углом освещения (20-120 градусов), низким световым потоком и снижением яркости до 70 процентов во время работы.
2. Spider Led — это диод типа DIP с 4 выводами. Этот диод обладает лучшим теплоотводом и надежностью. Он используется в автомобильной промышленности и для освещения.
3. SMD — это современный тип светодиодов. Конструктивное отличие заключается в том, что ИС устанавливается непосредственно на подложку, на которой находится теплоотвод. Они очень прочны, имеют небольшие размеры и высокую светоотдачу.

СВЕТОДИОДЫ DIP

SMD светодиоды

Как определить полярность светодиода

Определить полярность светодиода, в зависимости от типа и конструкции, можно следующим образом:

• по своему внешнему виду;
• С помощью тестера;
• С помощью источника питания.

Как определить полярность светодиода по внешнему виду.

Полярность светодиода можно определить визуально по различным признакам. Если это неиспользуемый DIP, то длинная ножка — анод (плюс), короткая — катод (минус). Запомнить его можно довольно легко: K — короткий — катод.

У некоторых производителей катод маркируется точкой или небольшой выемкой на корпусе.

В случае, если DIP не новый, необходимо внимательно осмотреть кристалл под лампой. Анод имеет гораздо меньший размер контакта, чем катод. Катод шире и выглядит как флаг или чаша.

Катод и анод

На фотографии выше ножка катода короче, но размер контакта под лампой намного больше. Поэтому для определения полярности диода DIP мультиметр может не понадобиться. А как насчет SMD?

Полярность SMD-светодиода.

SMD-диоды сегодня активно используются практически во всем — от небольших фонариков до лампочек. Но вы не можете заглянуть внутрь их кристалла. Поэтому необходимо обращать внимание на внешние маркировки, на плату и на корпус.

Например, у некоторых производителей на одной стороне диода имеется маркировка в виде небольшого зазора. Контакты на стороне этого зазора являются катодом.

Метка катода на корпусе светодиода

Также на некоторых марках светодиодов производитель размещает пиктограмму в виде символов с указанием направления протекания тока. В этом случае вывод, на который указывает символ, будет катодом.

Символы на SMD светодиодах

Также стоит обратить внимание на плату, в которой установлен светодиод. Производитель часто оставляет подсказку в виде маленького знака плюс на схеме, на стороне анода.

Определение полярности диода тестером (мультиметром).

Мультиметр — это универсальный прибор, с помощью которого можно измерять напряжение, ток и сопротивление. Часто прибор имеет функцию проверки диодов.

Чтобы найти катод и анод, переключите мультиметр в режим тестирования и кратковременно коснитесь контактов один за другим. Когда красный щуп тестера коснется анода, а черный — катода, на дисплее появится число около 1600 мВ, а диод слегка засветится. В обратном, неправильном порядке тестер покажет единицу.





Мультиметр в режиме проверки диодов

Существует также другой способ определить, где находится плюс и минус на диоде, если тестер имеет возможность тестирования PNP-транзисторов, а диод имеет длинные контактные ножки. В этом случае вставьте одну ножку в отверстие с маркировкой ‘C’, а другую — в отверстие с маркировкой ‘E’. Если диод светится, то отверстие с маркировкой «C» является плюсом (анодом), а отверстие с маркировкой «E» — минусом (катодом). Это самый быстрый способ проверить полярность и работу компонента.

Если диод не имеет длинных ножек, можно использовать иглу или тонкую проволоку.

Как определить полярность при помощи подачи питания.

На первый взгляд, это один из самых простых способов определить, где находится плюс и минус диода. Подключите катод и анод устройства к источнику питания. Если он горит, значит, подключение правильное: на плюсовой стороне источника питания находится анод, на минусовой — катод.

Но если ток в цепи превышает 30 мА, а напряжение выше максимально допустимого, диод может просто выйти из строя. И даже если после проверки он все еще работает, срок его службы, скорее всего, сильно сократится. Безопаснее включить в цепь резистор, причем последовательно. Сопротивление резистора можно рассчитать по формуле:

R = (UBP — Uled)/I

Где:

• R — сопротивление резистора
• UBP — рабочее напряжение источника питания
• Uled — рабочее напряжение светодиода
• Ток в амперах (не мА, а амперах. 20мА == 0,02А)

Поскольку целью является не сборка электрической схемы, а только проверка полярности, ток можно условно принять равным 20 мА. Индекс сопротивления должен быть выше стандартного значения. Например, результат расчета составляет 515 Ом, поэтому выбираем резистор со значением 560 Ом.

Стандартные значения сопротивления приведены в таблице ниже.



Таблица стандартных значений резисторов

Падение напряжения светодиодов DIP-типа можно определить по цвету, в небольшом диапазоне значений. Поэтому для расчета сопротивления можно использовать онлайн-калькулятор сопротивления:

Калькулятор расчета сопротивления резистора.

Более простым вариантом было бы использование неработающего источника питания от материнской платы, т.е. «таблеточной» батарейки CR2032. Это даст достаточное напряжение, чтобы увидеть, где диод находится на плюсовой стороне, а где на минусовой. Однако убедитесь, что ток источника питания не превышает 30 мА. Если это невозможно, лучше включить в схему резистор, как указано выше.

Перед тестированием убедитесь, что ток питания не превышает 30 мА.

Неплохо было бы собрать простой тестер для проверки полярности светодиодов.



Диаграмма светодиодного тестера

Если полярность правильная, вы увидите, что диод загорится, когда вы подключите его к цепи. Ток в нем не будет превышать 6 мА, что безопасно для большинства устройств. Это имеет смысл для тех, кому приходится делать это часто.

Если у вас все получилось с первого раза, не экспериментируйте и подключите светодиод в обратном порядке, чтобы избежать дополнительного риска неудачи.

Как определить полярность по технической документации.

Этот метод можно использовать, если:

• Марка светодиода известна;
• Вы знаете марку оборудования и имеете документацию производителя с электрическими схемами.

Информацию о полярности диода всегда можно найти на электрических схемах, в технической документации, каталогах производителей или просто с помощью поисковой системы в Интернете.

Как определить полярность светодиода на видео

5 лучших способов тестирования светодиодов

Итоги

Определение полярности светодиода может быть основано на различных критериях. В некоторых случаях это довольно легко сделать на внешних этикетках или этикетках производителя. Однако, поскольку строгих критериев не существует, такой подход несет в себе определенный риск — многое зависит от производителя и состояния компонента. Самый надежный способ сделать это — мультиметр, который поможет вам точно определить, где находится плюс и минус светодиода.



Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.

Содержание

1. Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.
2. Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов

• С помощью воды
• С помощью сырого картофеля
• С помощью вентилятора от ПК
• Заключение

Как узнать где у провода плюс, а где минус обозначения на проводах. Если кабель уже проложен как нанести маркировку

Как узнать где плюс, а где минус на проводах без тестера. Определение полярности в отсутствии маркировки

• С помощью измерительного прибора
• Использование светодиода

Как узнать где плюс, а где минус на проводах в машине. Совет 1: Как определить полярность провода

• Совет 2 : Как определить полюса

Видео Как определить полярность голыми руками?

Как узнать где плюс, а где минус на аккумуляторе. Как определить полярность аккумулятора автомобиля

Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.

Давайте мы предположим, что вам в руки попался какой-то блок питания постоянного напряжения или аккумулятор. Но. На нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но если у вас его нет под рукой, а нам нужно срочно завести автомобиль или запитать какую нибудь безделушку? Неправильное подключение может вывести из строя сам источник питания, либо питаемый прибор или агрегат. Вот тут то и важно определить полярность источника питания подручными средствами.
В этой статье я о трех простых способах расскажу.

Способ номер 1.
Думаю, это самый простой способ определения полярности. Наливаем в кружку или какую-нибудь емкость воду из под крана или из под лужи, или даже из. Себя. Ну вы поняли. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки. Начинается электролиз воды.

Способ номер 2.
Берем сырую картофелину и разрезаем ее пополам.
Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.
Около плюсового вывода на картошке образуется светло-зеленый цвет.

Способ номер 3.
Думаю, у всех где нить вдалеке завалялся стационарный комп. Ну а кто-то с него сидит и читает эту статейку.
Дк Вот, нам нужна от туда небольшая, но важная деталька — кулер, или в народе его зовут просто вентилятор. Кулер имеет два вывода, а иногда и три. Третий может быть желтый провод — земля. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. В случае если на красном проводе будет плюс, а на черном — минус, то кулер у нас завращается. Кулер используем только тогда, когда мы знаем постоянное напряжение, но не знаем полярность. Он начинает вращаться от 3 вольт. Рассчитан же он на 12 вольт, так что идеально подойдет для проверки 12 вольтовых источников питания. В том случае, если же напряжение больше, чем 12 вольт, резко прикасаемся к его выводам нашими проводами о источника питания и смотрим на движущиеся лопасти.
Внимание! Только в том случае, если же не угадали, то лопасти не вращаются.

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают.

Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам  в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается  мультиметром , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и  ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.



С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном —  минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов — фазы и ноля,  кто не помнит, как их можно определить, прошу заглянуть вот сюда . Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что «защиты от дурака» (защиты от переполюсовки) ставят не во всех электронных приборах.

Как узнать где у провода плюс, а где минус обозначения на проводах. Если кабель уже проложен как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено не понятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно где фаза, а где ноль и заземление. Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т. д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Как узнать где плюс, а где минус на проводах без тестера. Определение полярности в отсутствии маркировки

Нередки ситуации, когда в самодельных или прошедших ремонт устройствах сгоревшая ранее подводка заменена проводниками одинакового (нейтрального) цвета. При этом не очень понятно, как определить плюс и минус, поскольку на рабочей плате обязательная маркировка также отсутствует.

Для того чтобы разобраться с полярностью «обезличенной» подводки, можно сделать следующее:

• Во-первых, обратить внимание на маркировку аккумулятора, у которого должны присутствовать указания на то, где плюс, а где минус;
• Во-вторых, (при её отсутствии) можно воспользоваться специальным прибором (мультиметром), позволяющим определять полярность подачи питающего напряжения;
• В его отсутствие определиться с полярностью источника питания поможет обычный светодиод, имеющийся в хозяйстве практически у любого мужчины.

Рассмотрим каждый из этих приёмов определения полярности тока (и маркировки проводов, соответственно) более подробно.

С помощью измерительного прибора

На любом аккумуляторе или батарейке всегда имеется собственная маркировка, различающая минусовой и плюсовой контакты питающего элемента. В этом случае вопрос о том, как определить полярность подключения решается сам собой.

В отсутствии специального обозначения (при его стирании, например) полярность можно определить с помощью обычного мультиметра, включённого в режим измерения напряжения.

Мультиметр

При пользовании этим приборов всегда нужно помнить о том, что его красный провод или щуп подключается к плюсовой измерительной клемме, чёрный – к минусовому контакту. Если при измерении напряжения с учётом расцветки проводов на индикаторе прибора появляется показание без «минуса» перед цифрами, это значит, что провод красного цвета прибора подсоединён к плюсу аккумулятора или батарейки.

В противном случае (при появлении минуса перед показанием величины напряжения) красный провод оказывается подключённым к противоположному полюсу питания.

Использование светодиода

Перед тем, как определить полярность источника тока, следует вспомнить о том, что у любого светодиода полярность его включения может быть определена следующими двумя способами:

• Во-первых, на одной из его ножек должен быть выступ, свидетельствующий о том, что это плюсовой контакт, и что через него ток втекает в диод;

Дополнительное замечание. В электричестве существует определённый закон, согласно которому ток втекает через положительный полюс, а вытекает – через отрицательный.

• Во-вторых, можно взять батарейку на 1,5 Вольта с нанесённым на её клеммы обозначением «плюс» и «минус» и подсоединить её к светодиоду. Если он сразу же загорается, это значит, что подключённая к плюсу батарейки ножка является входным для тока контактом, а другая – выходным.

После определения собственной полярности светодиода следует подключить его к аккумулятору со стёртыми обозначениями клемм (через резистор 1,5 кОм). При его загорании зафиксированная ранее ножка диода будет обращена к положительной клемме, а противоположная ей – к отрицательному контакту.

Светодиод

В заключение отметим, что разобраться с полярностью на самой подключаемой к источнику плате можно лишь после исследования её принципиальной или электрической схемы. В случае, когда она очень сложна и не имеет прямых указаний на то, куда втекает электрический ток, а откуда он вытекает, лучше всего обратиться за помощью к специалисту.

Как узнать где плюс, а где минус на проводах в машине. Совет 1: Как определить полярность провода

Полярность провода проще всего определить по обозначениям на источнике напряжения, к которому он подключен. Однако такая возможность не всегда доступна. Это могут быть провода , выходящие из зарядного устройства для автомобильных аккумуляторов, выводы динамических громкоговорителей, провода питания в автомагнитоле. Иногда необходимо узнать, который из нескольких сетевыхфазный, а какой нулевой или, протянутый из одного помещения в другое. В каждом случае существует свое решение этого вопроса.

Вам понадобится

• мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.

Инструкция

1

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 вольт , черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA. Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра появился знак «минус», значит полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный — к положительной клемме зарядного устройства. В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.

2

Для проверки полярности динамиков кратковременно коснитесь его выводов провода ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи. При движении внутрь полярность выводов динамика противоположна полярности батареи.

3

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. Черный цвет у провода , подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания , желтый провод тоже относится к « плюсу » питания, только подключается к аккумулятору. В любом случае провод с предохранителем является «силовым плюсом» питания.

4

При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру . В этом случае поможет определить фазный ( опасный ) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.

5

Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля. С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод.

Совет 2 : Как определить полюса

Магниты, электромагниты, источники постоянного напряжения и приборы с односторонней проводимостью имеют по два полюса . В первых случаях эти полюса называются северным и южным, а во втором — отрицательным и положительным.

Инструкция

1

Для определения полюсов магнита возьмите второй магнит, на котором полюса обозначены буквами (N — северный , S — южный) либо цветами (красный — северный, зеленый , синий или серый — южный). Северный полюс испытательного магнита притянется к южному испытуемого и наоборот. Испытательный и испытуемый магниты должны быть примерно одинаковой силы, иначе возможно перемагничивание того из них, который слабее. При обращении с сильными магнитами будьте осторожны, чтобы не получить механическую травму пальцев.

2

Для определения полярности выпрямительного элемента с односторонней проводимостью подключите к нему омметр вначале в одной, а затем в другой полярности. Сам элемент при этом должен быть обесточен. Если щуп, на котором присутствует отрицательное напряжение, окажется подключенным к катоду , а щуп с положительным напряжением — к аноду, прибор покажет сопротивление значительно меньше бесконечности. У аналоговых приборов полярность напряжения в режиме омметра обычно противоположна полярности напряжения , которое следует прикладывать к тем же щупам в режиме вольтметра. У цифровых же приборов эти полярности чаще всего совпадают. При возникновении сомнений проверьте прибор на диоде, расположение выводов которого известно.

3

Чтобы определить полюса источника постоянного напряжения, подключите к нему вольтметр, на котором предварительно выставлен соответствующий предел. Если источник вырабатывает напряжение свыше 24 В, соблюдайте при этом правила безопасности. Щупы вольтметра имеют следующие цвета: черный или синий — минус, белый или красный — плюс. У аналогового вольтметра при неправильной полярности стрелка отклонится слегка влево и упрется в ограничитель, а у цифрового — на индикаторе перед числом появится знак минуса. Учтите, что при неправильно выбранном пределе сила, приложенная к стрелке, может быть настолько велика, что последняя погнется.

4

Полюса электромагнита определяйте таким же образом, как полюса магнита. При смене полярности его питающего напряжения они поменяются местами. Если обмотка электромагнита намотана по часовой стрелке, отрицательному выводу будет соответствовать северный полюс, а положительному — южный. У электромагнита, обмотка которого намотана против часовой стрелки, соответствие выводов полюса м противоположное . Даже если обмотка питается низким напряжением, остерегайтесь импульсов самоиндукции, возникающих в моменты прерывания тока.

Обратите внимание

Не работайте под напряжением. Остерегайтесь механических травм.

Полезный совет

У Земли северному географическому полюсу соответствует южный магнитный и наоборот. У компаса полюса, обозначенные на самой стрелке, соответствуют ее намагниченности.

Видео Как определить полярность голыми руками?

Как узнать где плюс, а где минус на аккумуляторе. Как определить полярность аккумулятора автомобиля

Автомобильные аккумуляторы обладают такой характеристикой, как полярность. И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке. В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.

Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.

Хотя данная ситуация не является катастрофической. Если на руках имеется чек (либо паспорт изделия со штампом торгующей организации), то в магазине можно без проблем поменять купленную батарею на ту, которая полностью соответствует требуемым критериям. Но вся эта процедура отнимает немало времени и душевных сил, к тому же ситуации бывают разные: торговая точка закрыта на переучёт, продавец по тем или иным причинам не вышел на работу… А как обменять аккумулятор, купленный в интернет-магазине? Разумеется, и в этом случае законодательство обязывает произвести возврат или обмен товара, но на это уйдёт гораздо больше времени.

Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.

Прямая и обратная полярность аккумулятора для легкового автомобиля

На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.

Реальное фото аккумуляторов для легковых автомобилей с прямой и обратной полярностью

Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.

Слева — европейская или обратная полярность, справа — российская или прямая полярность

Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм. Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.

Как вставить символы плюс-минус и минус-плюс в Word

Символ плюс-минус ± (также известный как знак плюс или минус ) помещается перед выражением и означает, что следующее значение может быть как положительным, так и отрицательным, большим или меньшим. Этот символ часто обозначает:

• пределы изменения параметров
• инструментальная погрешность измерений физической величины
• ожидаемый разброс статистически оцененных значений параметра
• интервал результата в приближенных математических расчетах.

Например, фраза «масса нетто 200 ± 5 % г»

означает, что масса нетто продукта находится в диапазоне от 190 до 210 г.

Символ минус-плюс ∓ (также известный как знак минус-или-плюс ) используется с одним или несколькими знаками плюс-минус и означает, что плюс в плюс-минус в одном выражении строго соответствует минус в минус-плюс и наоборот, например:

Примечание : В шахматной нотации символ ± означает, что после соответствующего хода у белых есть преимущество, а символ ∓ говорит о том, что преимущество у черных.

Есть несколько способов вставить плюс-минус или минус символа в документе Word:

   I.  Использование уравнения:

   1.   Поместите курсор туда, куда вы хотите вставить символ плюс-минус или символ минус-плюс , затем нажмите Alt+= , чтобы вставить блок экватора:

   2.    В блок верховой езды без дополнительных усилий можно ввести некоторые математические символы, набрав \+Имя символа :

,

   II. Использование автозамены для математики:

Когда вы работаете со многими документами и часто нужно вставить один специальный символ, вы можете не захотеть вставлять уравнение каждый раз. Microsoft Word предлагает полезную функцию под названием AutoCorrect . Параметры AutoCorrect в Microsoft Word предлагают два разных способа быстрого добавления любого специального символа или даже большие куски текста:

• Использование в Заменить текст при вводе Функция Автозамены Опции.
• Использование параметров Math AutoCorrect :

Используя этот метод, вы можете использовать параметры Math AutoCorrect без вставки уравнения. Чтобы включить или выключить AutoCorrect символов Math , выполните следующие действия:

   1.   На вкладке Файл нажмите Параметры :

   2.   В диалоговом окне Параметры Word на Вкладка Правописание нажмите кнопку Параметры автозамены… :

   3.   В диалоговом окне AutoCorrect на вкладке Math AutoCorrect выберите Использовать правила Math AutoCorrect за пределами математических областей вариант:

После нажатия OK вы можете использовать любое из перечисленных Имен символов , и Microsoft Word заменит их соответствующими символами:

, , , .

Примечание : Если вам не нужна последняя замена, нажмите Ctrl+Z , чтобы отменить ее.

   III. Использование сочетания клавиш:

Microsoft Word предлагает заранее заданное сочетание клавиш для некоторых символов, таких как знак плюс-минус и знак минус-плюс :

• Тип 00b1 или 00B1 (не имеет значения, верхний регистр или строчными буквами) и сразу же нажмите Alt+X , чтобы вставить плюс-минус символ: ±
• Введите 2213 и нажмите Alt+X , чтобы вставить символ минус-плюс : ∓

Примечание : Комбинацию можно увидеть в поле Код символа в диалоговом окне Символ (см. ниже).

   IV. Использование диалогового окна «Символ»:

Чтобы открыть диалоговое окно « Символ », на вкладке Вставка в группе Символы нажмите кнопку Символ , а затем щелкните Дополнительные символы… :

В диалоговом окне Symbol выберите символ и нажмите кнопку Кнопка Insert :

Чтобы выбрать символ минус-плюс , в списке Font выберите шрифт Segoe UI Symbol и выберите символ:

Знак плюс-минус | Энциклопедия MDPI

Знак плюс-минус (±) — это математический символ с несколькими значениями. Знак обычно произносится как «плюс или минус». В математике это обычно указывает на выбор ровно двух возможных значений, одно из которых является отрицанием другого. В экспериментальных науках знак обычно указывает на доверительный интервал или ошибку измерения, часто на стандартное отклонение или стандартную ошибку. Знак также может представлять включающий диапазон значений, которые может иметь показание. В технике знак указывает на допуск, который представляет собой диапазон значений, которые считаются приемлемыми, безопасными или соответствующими какому-либо стандарту или контракту. ^{В ботанике используется в морфологических описаниях для обозначения «более или менее». В химии этот знак используется для обозначения рацемической смеси. В шахматах знак указывает на явное преимущество белого игрока; дополнительный знак ∓ указывает на такое же преимущество черного игрока.}

1. История

Вариант знака, включающий также французское слово или («или»), был использован в его математическом значении Альбертом Жираром в 1626 году, а знак в его современном виде использовался еще в 9 Уильяма Отреда0252 Clavis Mathematicae (1631). ^[1]

2. Применение

2.1. В математике

В математических формулах символ ± может использоваться для обозначения символа, который может быть заменен символами + или -, что позволяет формуле представлять два значения или два уравнения.

Например, для уравнения x ² = 9 можно дать решение как x = ±3. Это указывает на то, что уравнение имеет два решения, каждое из которых может быть получено заменой этого уравнения одним из двух уравнений 92-4ас}}{2а}. }[/математика]

, описывающее два решения квадратного уравнения x ²  +  bx  +  c  = 0.

Аналогично, тригонометрическое тождество

[математика]\displaystyle{ \sin(A \pm B ) = \sin(A) \cos(B) \pm \cos(A) \sin(B). }[/математика]

можно интерпретировать как сокращение двух уравнений: одно с «+» с обеих сторон уравнения, а другое с «-» с обеих сторон. Обе копии знака ± в этом тождестве должны быть заменены одинаковым образом: недопустимо заменять одну из них на «+», а другую на «-». В отличие от примера с квадратичной формулой, оба уравнения, описываемые этим тождеством, справедливы одновременно. 9{2n+1} + \cdots. }[/математика]

Здесь знак «плюс» или «минус» указывает на то, что знаки терминов чередуются, где (начиная с 0) термины с четным индексом n добавляются, а термины с нечетным индексом вычитаются. Более строгое представление той же формулы будет умножать каждый член на коэффициент (-1) ⁿ , что дает +1, когда n четно, и -1, когда n нечетно.

2.2. В статистике

Использование ⟨±⟩ для приближения чаще всего встречается при представлении числового значения величины вместе с ее допуском или статистической погрешностью. ^[2] Например, «5,7±0,2» может находиться в диапазоне от 5,5 до 5,9 включительно. В научном использовании это иногда относится к вероятности попадания в указанный интервал, обычно соответствующей 1 или 2 стандартным отклонениям (вероятность 68,3% или 95,4% при нормальном распределении).

Проценты также могут использоваться для указания предела погрешности. Например, 230 ± 10 % В относится к напряжению в пределах 10 % от любой стороны от 230 В (от 207 В до 253 В включительно). Можно также использовать отдельные значения для верхней и нижней границ. Например, чтобы указать, что значение, скорее всего, равно 5,7, но может достигать 5,9.или всего 5,6, можно написать 5,7 + 0,2
-0,1.

2.3. В шахматах

Символы ± и ∓ используются в шахматной системе обозначений для обозначения преимущества белых и черных соответственно. Однако более распространенными шахматными обозначениями будут только + и -. ^[3] Если есть разница, символы + и — обозначают большее преимущество, чем ± и ∓.

3. Знак минус-плюс

Знак минус-плюс (∓) обычно используется в сочетании со знаком «±» в таких выражениях, как «x ± y ∓ z», что можно интерпретировать как значение x + y − z «и/или» x — y + z «, но не » x + г + г «или» х − y − z «. Верхний «-» в «∓» считается связанным с «+» в «±» (и аналогично для двух нижних символов), даже если нет визуальной индикации зависимости. (Однако знак «±» обычно предпочтительнее знака «∓», поэтому, если они оба появляются в уравнении, можно с уверенностью предположить, что они связаны. С другой стороны, если есть два экземпляра знака «±» в выражении, по одному лишь обозначению невозможно сказать, является ли предполагаемая интерпретация двумя или четырьмя различными выражениями.) Исходное выражение можно переписать как « x ± ( y − z )», чтобы избежать путаницы, но такие случаи, как тригонометрическое тождество

[math]\displaystyle{ \cos(A \pm B) = \cos(A) \cos (B) \mp \sin(A) \sin(B) }[/math]

лучше всего писать с использованием знака «∓». Таким образом, приведенное выше тригонометрическое уравнение представляет два уравнения:

[math]\displaystyle{ \begin{align} \cos(A + B) &= \cos(A)\cos(B) — \sin(A) \ sin(B) \\ \cos(A — B) &= \cos(A)\cos(B) + \sin(A) \sin(B) \end{align} }[/math] 92 \mp x + 1\справа) }[/math]

, который представляет собой два уравнения.

4. Кодировки

• В Unicode: U+00B1 ± ЗНАК ПЛЮС-МИНУС (HTML ±   · + )
• В ISO 8859-1, -7, -8, -9, -13, -15 и -16 символ плюс-минус задается кодом 0xB1 _hex Поскольку первые 256 кодовых точек Unicode идентичны к содержимому ISO-8859-1 этот символ также находится в кодовой точке Unicode U+00B1.
• Символ также имеет HTML-представление сущности ± .
• Более редкий знак минус-плюс (∓) обычно не встречается в устаревших кодировках и не имеет именованного объекта HTML, но доступен в Unicode с кодовой точкой U+2213 и поэтому может использоваться в HTML с использованием ∓ или ∓ .
• В TeX символы «плюс-или-минус» и «минус-или-плюс» обозначаются \pm и \mp соответственно.
• Эти символы также могут быть представлены в виде подчеркнутого или надчеркнутого символа + ( +  или + ), но будьте осторожны, форматирование может быть удалено позднее, что изменит значение.
