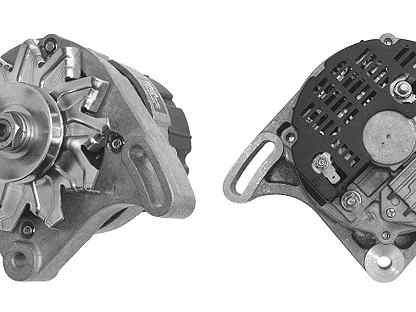

Устройство генератора ВАЗ 2109

Генератор является важнейшим элементом электрооборудования автомобиля ВАЗ 2109. Он выполняет следующие основные функции:

• Вырабатывает электрический ток для питания всех потребителей электроэнергии в автомобиле
• Заряжает аккумуляторную батарею при работающем двигателе
• Обеспечивает стабильное напряжение в бортовой сети автомобиля

Генератор ВАЗ 2109 представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. Основные элементы конструкции генератора:

• Статор с обмоткой
• Ротор с обмоткой возбуждения
• Выпрямительный блок (диодный мост)
• Щеточный узел
• Регулятор напряжения
• Шкив привода
• Передняя и задняя крышки

Принцип работы генератора основан на явлении электромагнитной индукции — при вращении ротора в обмотках статора наводится переменное напряжение, которое затем выпрямляется диодным мостом.

Основные неисправности генератора ВАЗ 2109

При эксплуатации автомобиля ВАЗ 2109 могут возникать следующие характерные неисправности генератора:

• Отсутствие зарядки аккумулятора
• Недостаточная зарядка аккумулятора
• Повышенное напряжение в бортовой сети
• Повышенный шум при работе генератора
• Сильный нагрев генератора

Причинами этих неисправностей чаще всего являются:

• Износ или повреждение щеток и контактных колец
• Неисправность регулятора напряжения
• Пробой диодов выпрямительного блока
• Обрыв или межвитковое замыкание в обмотках статора или ротора
• Износ подшипников генератора

Диагностика генератора ВАЗ 2109

При возникновении признаков неисправности генератора необходимо провести его диагностику. Основные этапы:

1. Проверка напряжения на клеммах аккумулятора при неработающем и работающем двигателе
2. Проверка натяжения приводного ремня генератора
3. Визуальный осмотр контактных соединений и проводки
4. Проверка щеточного узла на износ и свободное перемещение щеток
5. Измерение сопротивления и проверка обмоток статора и ротора на обрыв/замыкание
6. Проверка исправности диодов выпрямительного блока
7. Диагностика регулятора напряжения

Для точной диагностики рекомендуется использовать мультиметр и специальные приборы для проверки генераторов.

Ремонт генератора ВАЗ 2109 своими руками

Многие неисправности генератора ВАЗ 2109 можно устранить самостоятельно. Основные этапы ремонта:

1. Снятие генератора с автомобиля
2. Разборка генератора
3. Замена изношенных щеток
4. Проточка контактных колец при износе
5. Замена неисправных диодов выпрямительного блока
6. Замена подшипников
7. Замена регулятора напряжения
8. Сборка и установка генератора на автомобиль

При серьезных неисправностях, таких как межвитковое замыкание в обмотках, может потребоваться полная перемотка статора или ротора, что лучше доверить специалистам.

Особенности эксплуатации генератора ВАЗ 2109

Для обеспечения длительной и безотказной работы генератора ВАЗ 2109 необходимо соблюдать следующие правила эксплуатации:

• Регулярно проверять и при необходимости регулировать натяжение приводного ремня
• Не допускать попадания влаги и грязи на генератор
• Периодически очищать генератор от пыли и грязи
• Не перегружать электрическую сеть автомобиля мощными потребителями
• Своевременно заменять изношенные щетки
• Не допускать длительной работы двигателя на холостых оборотах

При соблюдении этих правил генератор ВАЗ 2109 может надежно прослужить более 100 000 км пробега.

Выбор нового генератора для ВАЗ 2109

При необходимости замены вышедшего из строя генератора ВАЗ 2109 следует учитывать следующие критерии выбора:

• Соответствие посадочным местам и креплениям
• Совместимость с электрической системой автомобиля
• Номинальный ток и мощность (не менее 80А/1000Вт)
• Качество изготовления и надежность бренда
• Наличие гарантии от производителя

Рекомендуется выбирать генераторы проверенных производителей, таких как КАТЭК, ПРАМО, АТЭ-1, Eldix. При установке более мощного генератора может потребоваться усиление проводки.

Возможные доработки генератора ВАЗ 2109

Для повышения надежности и увеличения ресурса штатного генератора ВАЗ 2109 можно выполнить следующие доработки:

• Установка более мощного выпрямительного блока
• Замена штатного регулятора напряжения на электронный
• Установка дополнительного охлаждения (вентилятора)
• Замена подшипников на закрытые промышленные аналоги
• Усиление крепления генератора для снижения вибраций

Однако при любых доработках важно не нарушить заводскую конструкцию и сохранить возможность использования стандартных запчастей при ремонте.

Реле Зарядки 5102.3702 ВАЗ 2110 Генератор 5102\5122 Прамо-Искра пр-во VTN УКРАИНА 14,5V | STK Автозапчасти

Общие сведения:

Регуляторы напряжения 5102.3702 и 5102.3771.060 предназначены для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ВАЗ-2108i, ВАЗ-2109i, ВАЗ-2110i, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 и др. с генератором 5102.3771 и его модификациями.

Регулятор напряжения 5102.3702 применяется с “кальциевыми” и др. аккумуляторными батареями, требующими повышенное напряжение заряда.

Благодаря применению мощного современного полевого транзистора в качестве выходного ключа достигнуты высочайшие параметры токоскоростной характеристики, резко понижены потери мощности, выделяемые в виде тепла, увеличена надежность изделия в целом.

Регуляторы выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделия соответствуют исполнению IP57 по ГОСТ 14254. Рабочий режим регуляторов — S1 по ГОСТ 3940.

Регуляторы устанавливаются непосредственно на генераторе, где предусмотрена установка регуляторов 881.3702, AER1614, 5102.3771.060, при помощи штатных винтов.

Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.





Технические данные:

5102. 3702 5102.3771.060 Диапазон рабочих температур, °С -40 .. +110   Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В 14,5 ± 0,1 14,1 ± 0,1   Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5А до 0,9·Imax, В 14,5 ± 0,15 14,1 ± 0,15   Максимальный ток выходной цепи, А 5,0   Термокомпенсация Uрег, мВ/°С -5,0 ± 1,5   Остаточное напряжение на выходе “Ш” , В, не более 0,1   Максимально допустимое длительное воздействие повышенного напряжения питания, В 18,0   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин. , В 25,0   Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В 200,0





Схема включения в составе генераторной установки:





Габаритный чертеж:

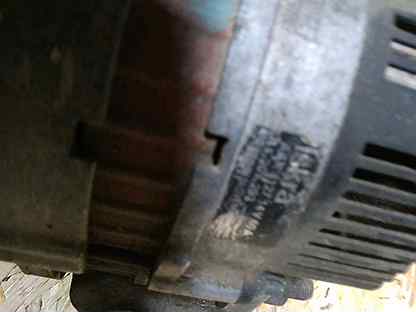

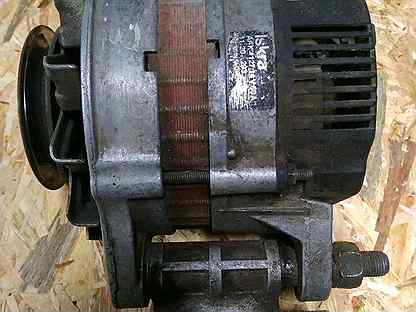

Генератор искра словения схема подключения

Генератор искра словения схема подключения

Собственно статья про генератор Искра производства Словении. Данным генератором в своё время (довольно далёкое) укомплектовывалось некоторое количества автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099.

До сих пор эти генераторы встречаются на довольно большом. Генератор Искра ( Iskra ), Словения. — отправлено в Электрика: Вообщем ситуация такая, у моего генератора «Искра»-60А. подработались подшибники, стоит он на 21043 94г.в. Я снял его, и временно поставил. Как правило, заранее рассчитывается схема подключения, а также место, где будет расположен Топливная смесь воспламеняется посредством попадания на нее искры из свечи зажигания. Именно здесь и становятся необходимыми те схемы устройства и подключения. Руководство по ремонту и эксплуатации — Электрооборудование — Ремонт генератора Искра (Iskra. Схема подключения генератора переменного тока включает в себя: аккумулятор, блок предохранителя, замок зажигания, приборную Генератор — механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив. Схема подключения генератора ВАЗ-2108. Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. 16/01/2016 · Генератор не дает зарядку. Плохая зарядка. Ремонт генератора. Плохая зарядка. Ремонт генератора. Отзыв владельца УАЗ Patriot — самостоятельный ремонт. Думал, с чего же мне начать вести записи на драйве, а тут как раз генератор потребовал внимания) В общем, предыстория такова. В рамках с борьбы с нашими просадками напряжения, особенно в свете установленных у меня. Схема АВР для подключения генератора с блокировками и защитами Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города. Lada 2108 › Logbook › Ремонт генератора ISKRA AAK 4127. Drakula13 last online 12/08/2018 · Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания. FPT434T/E, Tier 4 сгорел генератор,вернее РР и диодный мост.Генератор Iskra AAK3829 14V 120A Хозяин хочет поставить генератор от фреда. По размерам подходит.Вот теперь нужна распиновка разъёма с искры,что. кварцевый генератор с частотой 32 кГц; смена тарифных программ, смена сезонов, переход с зимнего времени на летнее и обратно. Что представляет собой схема подключения генератора, какое его устройство и принцип действия, и как произвести диагностику агрегата? Также нужно убедиться в том, что к бортовой сети автомобиля подключено не много дополнительных устройств и приборов. Схема подключения электросчетчика Iskra ME162-D1A44-V12L11-M3K0: Данный товар также ищут как счетчик электроэнергии Iskra ME162 , купить счетчик Iskra ME162 , электросчетчик Iskra ME162 , цена счетчика Iskra ME162 в Одессе, стоимость Iskra ME162 , лiчильник. Заголовок сообщения: Генератор Искра. омогите разобраться с подключением. А вообще схема подобного подключения описана в журнале За рулем’11, за 1994 год,если есть возможность — посмотри. У меня он лежит где-то на даче, так что пока нет возможности. Схема подключения. Для того чтобы узнать принцип работы устройства, а также выявить неисправную деталь, следует выяснить, как осуществляется подключение. Для этого имеется схема подключения генератора, которая пригодится, когда потребуется ремонт. Подскажите — на указанном генераторе накрылся диодный мост, который не снимается(припаян). Есть ли смысл искать его в магазинах?, подходит ли диодный мост от других генераторов, например от отечественных. Вам потребуются: ключи накидные «на 8», «на 10», «на 24», шестигранник «на 8», отвертки с плоским и крестообразным лезвиями, молоток. 1. Очистите генератор от пыли и грязи. Схема высоковольтного генератора (когда-то делал для поджига котла работающего на солярке). Штука опасная, один раз при испытаниях растягивал искру за высоковольтный провод отверткой, вроде и изоляция на ручке толстая- все равно кагда. 1. Имеем генератор на 60А Словенская искра, шли они на экспортные модели, у меня 21099 Немка. Регулятор напряжения 67.3702-04 для генераторов Искра — производство Словения. Первое фото это новый трехуровневый регулятор напряжения. Схема соединений генератора показана на рис. 7-6. Напряжение для возбуждения генератора при включении зажигания подводится к выводу Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. Раздел «Генератор» производителя ISKRA. Навигация по списку всех запчастей: Список всех производителей / Группы запчастей ISKRA. Номер производителя и краткие характеристики. 1. Генератор ISKRA 11.201.021 (11201021). Напряжение В — 14, ток зарядки от генератора. Замена щеточного узла генератора ISKRA на 67.3702-04 — Продолжительность: 9:21 Денис Петрович 3 998 просмотров. Ремонт генератора «Искра 120А». — Продолжительность: 10:52 Игорь Волобуев 4 980 просмотров. Ротор генератора 37.3701 приводится во вращение клиновым ремнем, а генератора 94.3701 — поликлиновым ремнем от шкива коленчатого вала двигателя (на части двигателей ВАЗ 2111 — от демпфера). На части автомобилей ваз 2108, ваз 2109, ваз 21099 может быть установлен. Генератор AAK4127 (IA0293): описание, фото, характеристики, запчасти. В наличии, доставка до вас. Продажа оптом и в розницу. Соответствие номеров Iskra. Запчасти. Отзывы. Наименование. Генератор AAK4127. Код MAHLE. Подзарядное устройство Искра для подзарядки аккумулятора автомобиля или мотоцикла, схема и описание. Устройство «Искра» имеет возможность содержать аккумулятор Вашего автомобиля или мотоцикла в постоянной готовности, независимо от длительности и перерывов. В некоторых случаях схема подключения обмотки возбуждения содержит еще одну отдельную пару. В этом случае ток не может протекать через аккумулятор при незаведенном Схема генератора постоянного тока предусматривает параллельное подключение этих элементов. 9.3. Генератор 94.3701: 1 — кожух; 2 — вывод «В+» для подключения потребителей; 3 — помехоподавляющий конденсатор 2,2 мкФ; 4 9.4. Схема соединений системы генератора: 1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — выключатель зажигания;. «ИСКРА». Инструкция по эксплуатации. Автомобильный коммутатор системы зажигания Автомобильный коммутатор «ИСКРА» соответствует ТУ Произвести соединение элементов бесконтактной системы зажигания согласно схемы подключения (рисунок. Это схема данного генератора. Кому интересно попробую рассказать подробнее. В качестве генератора импульсов используется кулер охлаждения от компьютера или аналогичный на 12 Разъем от кулера использовал в качестве клеммной колодки для подключения мосфета. 3. — Дополнительный диод. 4. — Генератор. Схема подключения печки ВАЗ-2101. Схема системы зажигания. Схема электрооборудования ВАЗ-21011 и ВАЗ-21013. Схема подключения автомобильного генератора и принцип его работы аналогичен для любых автомобилей. Отличия связаны только с качеством производства, мощностью и компоновкой узлов в моторе. На все современные машины устанавливаются генераторные установки. Основным их отличием является схема генератора автомобиля, типа реле возбуждения и как следствие, схема возбуждения генератора. Между собой регуляторы разных типов не взаимозаменяемые, так как одни коммутирующий элемент в одном случае подаёт «+». 2010 Ремонт генератора Искра (Iskra), Словения.Для подключения мы разбираем старый (родной) регулятор напряжения генератора Искра (попутно меняя щётки, описано ниже), а именно отрезаем от щёток токоведущие дорожки. Данная схема подключения генератора. Схема и описание. Принцип работы схемы основан на сравнении напряжения аккумуляторной батареи с напряжением опорного источника подключить устройство при помощи пружинных зажимов к аккумуляторной батарее, при этом необходимо соблюдать полярность: плюс. Поисковая сиcтема, список запросов, поиск информации. Программно-аппаратный комплекс с веб.

Замена подшипников генератора ВАЗ 2108, 2109, 21099

Изношенные подшипники генератора автомобилей ВАЗ 2108, 2109, 21099 выдают себя «воем» определенной тональности. Если не обращать внимание на проблему, то в скором будущем можно получить неисправность — короткое замыкание. Рассмотрим как заменить подшипники на генераторе 37.3701, широко применяемом на автомобилях ВАЗ 2108, 2109, 21099.

Порядок замены подшипников генератора

— Снимем генератор с двигателя автомобиля

«Как снять генератор с двигателя автомобиля ВАЗ 2108, 2109, 21099».

— Снимаем регулятор напряжения

Для этого отверткой отворачиваем два винта его крепления отсоединяем наконечник провода идущего от диодного моста и вынимаем регулятор из отверстия в задней части генератора.

Снятие регулятора напряжения генератора 37.3701

— Снимаем шкив привода генератора

Отворачиваем гайку его крепления, застопорив от проворачивания отверткой.

Снятие шкива генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Снимаем стяжные болты генератора

Для этого ключом на 10 мм отворачиваем гайки их крепления и вынимаем болты из корпуса.

Отворачиваем гайки стяжных болтов генератора

— Снимаем переднюю крышку с передним подшипником

Попросту сбиваем ее с вала якоря молотком. Пред снятием помечаем положение частей корпуса генератора относительно друг друга.

Снимаем переднюю крышку генератора с передним подшипником

— Снимаем защитные крышки переднего подшипника

Ключом на 8 мм отворачиваем четыре гайки крепления передней защитной крышки подшипника. Снимаем ее и заднюю крышку с винтами.

Снятие защитных крышек переднего подшипника

— Заменяем передний подшипник новым

Выбиваем молотком через отрезок трубы или головку подходящего диаметра старый подшипник в любую сторону. Запрессовываем новый на место старого при помощи той же трубы и молотка. Усилие запрессовки должно приходится на наружное кольцо подшипника. Устанавливаем защитные крышки переднего подшипника на место.

Запрессовываем передний подшипник в крышку генератора

— Заменяем задний подшипник

Выбиваем ротор с подшипником из задней части корпуса генератора. Лучше всего это сделать через окошко в задней крышке генератора под регулятор напряжения. Используем молоток и выколотку из мягкого металла.

Извлечение вала ротора с задним подшипником из задней крышки генератора

Подшипник снимаем с вала при помощи съемника или сбиваем зубилом и молотком (попеременно стукая с разных сторон).

Снятие заднего подшипника генератора с вала ротора

Новый подшипник напрессовываем на вал при помощи отрезка трубы подходящего диаметра и молотка. Усилие запрессовки должно приходиться на внутреннее кольцо подшипника.

Напрессовываем задний подшипник на вал ротора генератора

— Собираем генератор

Сборку проводим в обратной последовательности: вал вставляем в заднюю крышку, переднюю крышку с передним подшипником легкими ударами молотка набиваем на вал, стягиваем корпус генератора стяжными винтами, устанавливаем шкив и регулятор напряжения.

Примечания и дополнения

— Подробнее о разборке генератора 37.3701 см. «Разборка генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099».

— Чаще всего из строя выходит передний подшипник генератора, поэтому в большинстве случаев можно ограничиться снятием передней крышки генератора и его заменой.

Еще статьи по генератору автомобилей ВАЗ 2108, 2109, 21099

— Проверка генератора автомобилей ВАЗ 2108,2109, 21099

— Отказал регулятор напряжения генератора

— Проверка диодного моста генератора без снятия его с двигателя

— Проверка диодного моста на снятом с двигателе генераторе

— Проверка статора генератора

— Как снять (заменить) диодный мост генератора ВАЗ 2108, 2109, 21099
