Генератор качающейся частоты на AD9850: обзор возможностей и применения

Как работает генератор качающейся частоты на AD9850. Какие функции он выполняет. Для чего можно использовать такой генератор. Какие преимущества дает применение AD9850 в генераторе сигналов. Как собрать генератор качающейся частоты на AD9850 самостоятельно.

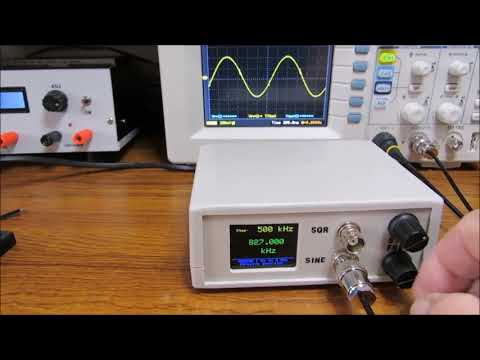

Принцип работы генератора качающейся частоты на AD9850

Генератор качающейся частоты (ГКЧ) на основе микросхемы AD9850 работает по принципу прямого цифрового синтеза (DDS). Основные компоненты такого генератора:

  • Микросхема AD9850 — непосредственно синтезатор частоты
  • Микроконтроллер (например, ATmega328) для управления AD9850
  • ЖК-дисплей для отображения параметров
  • Клавиатура для ввода настроек
  • Выходные каскады для формирования сигнала

Микроконтроллер программирует AD9850, задавая нужную частоту выходного сигнала. При работе в режиме качающейся частоты микроконтроллер плавно изменяет частоту в заданном диапазоне с определенной скоростью развертки.

Основные функции генератора на AD9850

Типичный генератор качающейся частоты на AD9850 обычно обладает следующими возможностями:


  • Генерация сигналов различной формы (синусоида, прямоугольник, треугольник и др.)
  • Диапазон частот от нескольких герц до десятков мегагерц
  • Регулировка амплитуды выходного сигнала
  • Установка смещения по постоянному току
  • Режим качающейся частоты с настройкой начальной и конечной частоты, скорости развертки
  • Возможность амплитудной и частотной модуляции
  • Сохранение пользовательских настроек

Конкретный набор функций зависит от схемотехники и программного обеспечения генератора.

Области применения генератора качающейся частоты

Генератор на основе AD9850 может использоваться для решения следующих задач:

  • Настройка и тестирование радиоприемного оборудования
  • Проверка АЧХ усилителей и других устройств
  • Поиск резонансных частот в колебательных системах
  • Измерение параметров фильтров и резонаторов
  • Тестирование аудиосистем
  • Отладка цифровых схем
  • Учебные и демонстрационные цели

Благодаря широкому диапазону частот и гибкости настроек такой генератор становится универсальным инструментом для радиолюбителей и профессионалов.


Преимущества использования AD9850

Применение микросхемы AD9850 в генераторе сигналов дает ряд преимуществ:

  • Высокая точность и стабильность частоты выходного сигнала
  • Широкий диапазон рабочих частот (до 40 МГц)
  • Быстрое переключение частоты
  • Возможность программной перестройки параметров сигнала
  • Низкий уровень фазовых шумов
  • Простота управления через цифровой интерфейс
  • Доступность и относительно низкая стоимость микросхемы

Эти особенности делают AD9850 отличным выбором для построения любительских и полупрофессиональных генераторов сигналов.

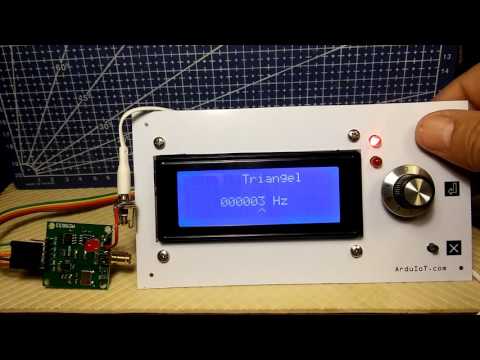

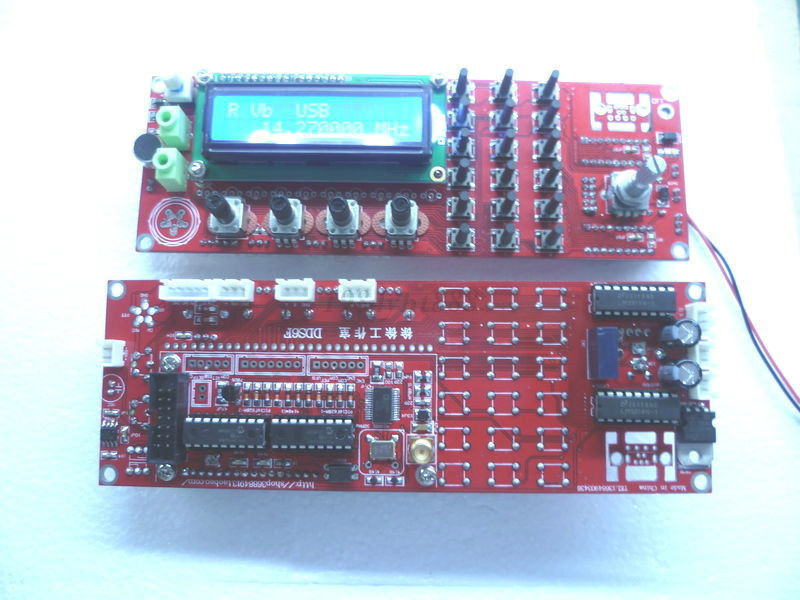

Как собрать генератор качающейся частоты на AD9850

Для самостоятельной сборки генератора потребуются следующие компоненты:

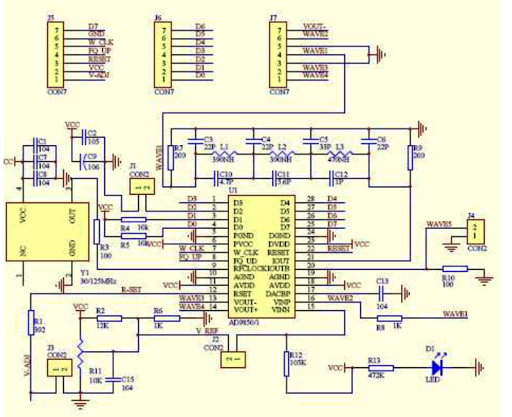

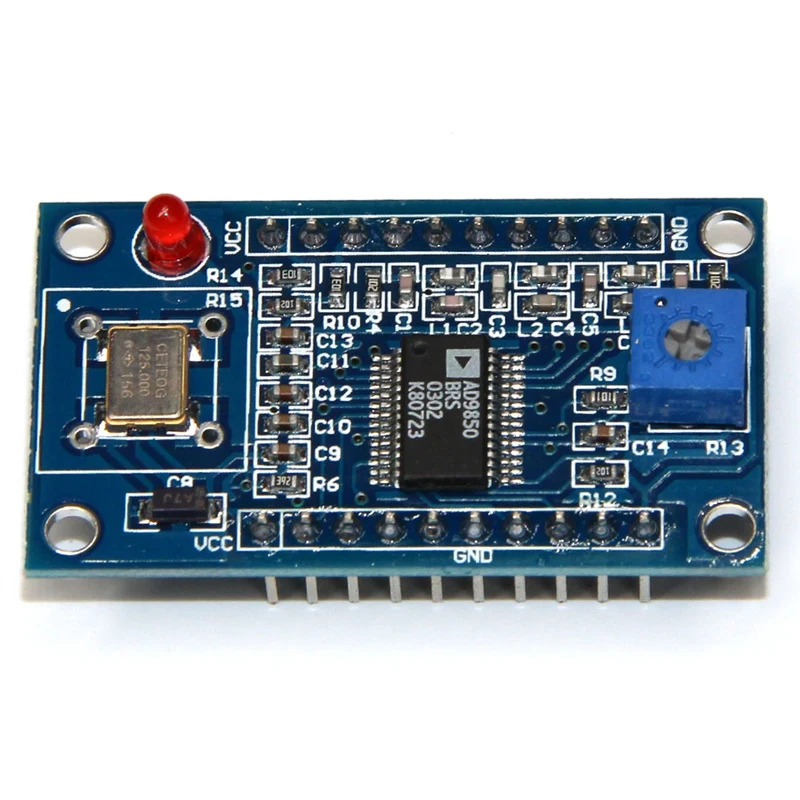

  • Микросхема AD9850
  • Микроконтроллер (например, ATmega328)
  • ЖК-дисплей 16х2 или 20х4
  • Матричная клавиатура 4х4
  • Кварцевый резонатор 125 МГц для AD9850
  • Операционные усилители для выходных каскадов
  • Пассивные компоненты (резисторы, конденсаторы и т.д.)

Порядок сборки генератора:

  1. Разработка принципиальной схемы устройства
  2. Изготовление или заказ печатной платы
  3. Монтаж компонентов на плату
  4. Программирование микроконтроллера
  5. Настройка и калибровка собранного устройства

Для программирования можно использовать готовые библиотеки для работы с AD9850 или написать собственный код управления микросхемой.


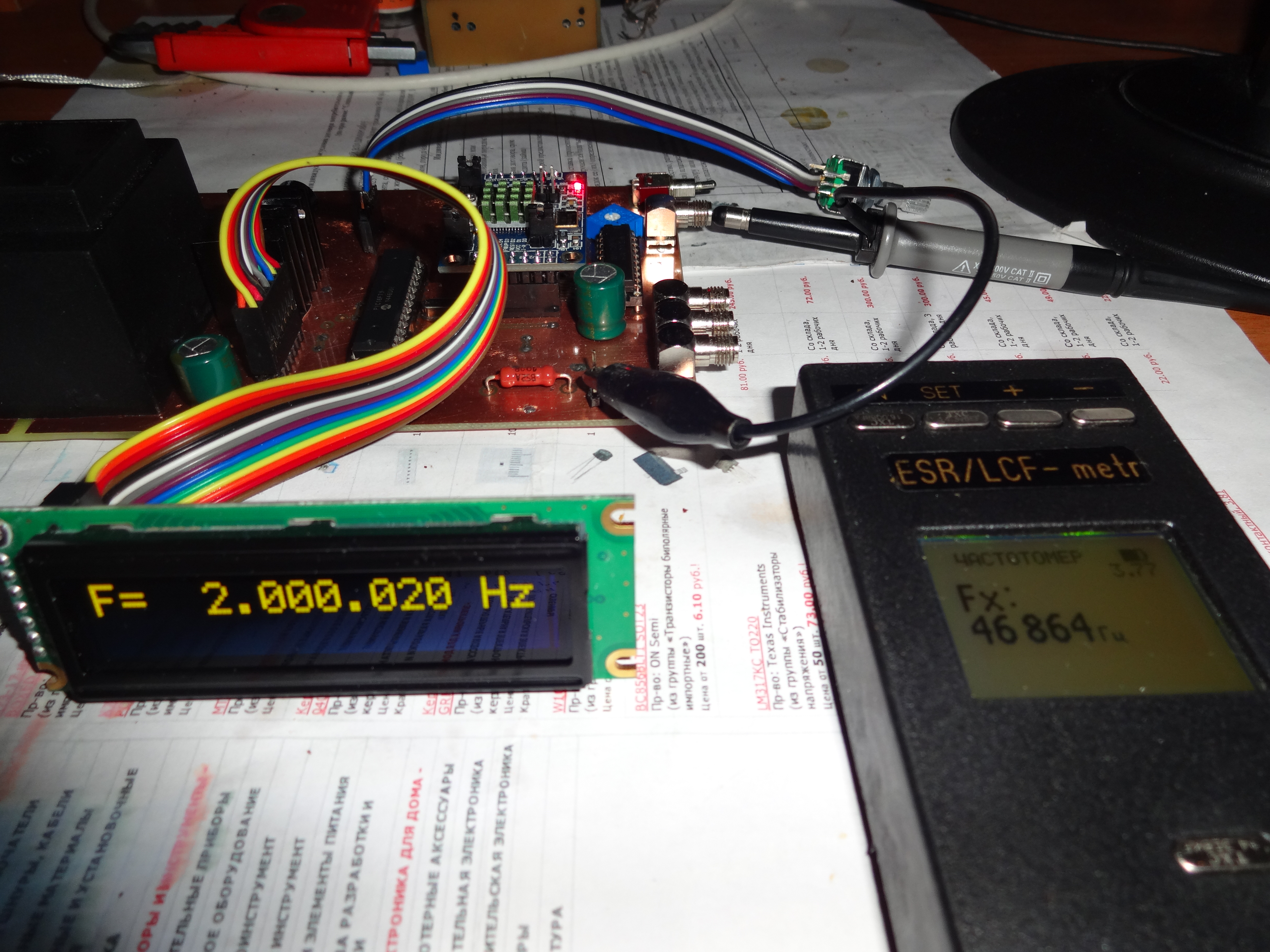

Типичные характеристики генератора на AD9850

Генератор качающейся частоты на основе AD9850 обычно имеет следующие параметры:

  • Диапазон частот: от 0 до 40 МГц
  • Шаг перестройки частоты: 0,0291 Гц
  • Формы сигнала: синус, прямоугольник, треугольник
  • Выходное напряжение: до 1 В (размах)
  • Выходной импеданс: 50 Ом
  • Скорость качания частоты: от 0,1 Гц/с до 1 МГц/с
  • Возможность AM и FM модуляции

Конкретные значения могут отличаться в зависимости от реализации схемы и настроек программного обеспечения.

Ограничения генератора на AD9850

При работе с генератором качающейся частоты на AD9850 следует учитывать некоторые ограничения:

  • Максимальная выходная частота ограничена примерно 40% от тактовой частоты AD9850
  • На высоких частотах может наблюдаться ухудшение спектральной чистоты сигнала
  • Амплитуда выходного сигнала падает с ростом частоты
  • Возможно появление паразитных гармоник на некоторых частотах
  • Ограниченная разрешающая способность по амплитуде (8-10 бит)

Эти особенности необходимо принимать во внимание при разработке и эксплуатации генератора.


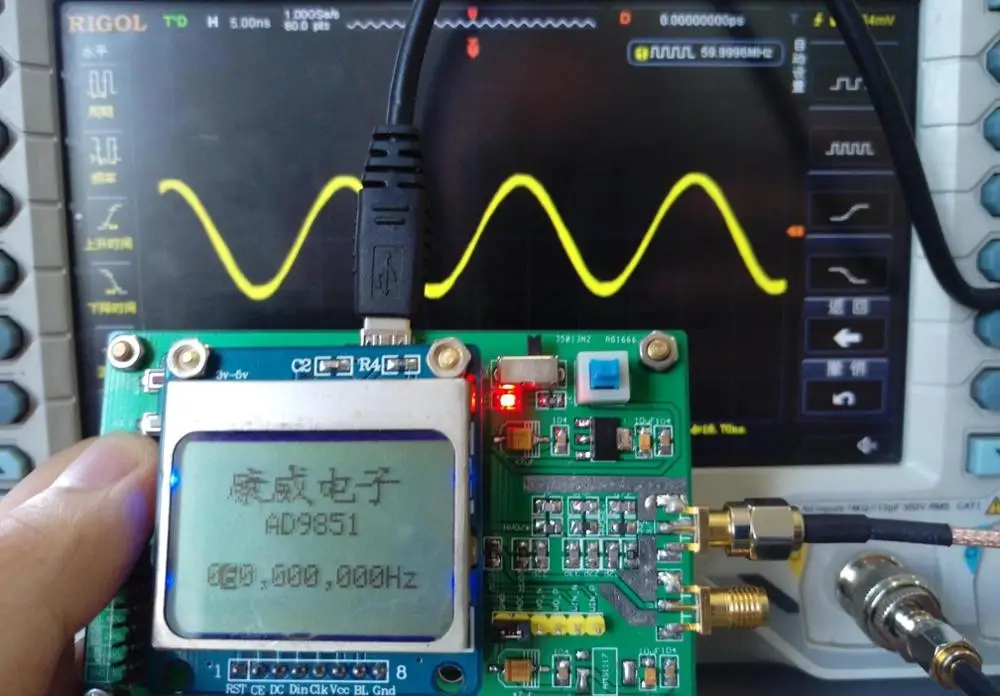

Сравнение AD9850 с другими микросхемами DDS

AD9850 не единственный вариант для построения генератора качающейся частоты. Рассмотрим сравнение с некоторыми аналогами:

ПараметрAD9850AD9851AD9834
Макс. тактовая частота125 МГц180 МГц75 МГц
Разрядность ЦАП10 бит10 бит12 бит
Потребляемая мощность155 мВт250 мВт20 мВт
Интерфейс управления
Параллельный/последовательныйПараллельный/последовательныйПоследовательный

AD9850 обеспечивает хороший баланс между характеристиками, энергопотреблением и стоимостью, что делает ее популярным выбором для любительских проектов.


Комплект для сборки многофункционального генератора сигналов на современной элементной базе

Люблю для себя «открывать» что-то новое в разных областях, в том числе в электронике, а тут надо было купить подарок на день рождения, для сына одного уважаемого человека. Вот и решил совместить приятное с полезным. Что из этого вышло — можно узнать под катом.

Честно говоря, написание этого обзора заняло у меня больше всего времени — почти 4 дня. И не потому что я обозреваю что-то архисложное, или мне не ведомое, просто, это весьма специфический аппарат, а аудитория тут хотя и любознательная, но знания в электротехнике выше среднего есть не у каждого, а дидактических способностей я за собой не очень наблюдаю. Так что, если где что-то будет неясно, пишите в комментариях, постараюсь оперативно дополнить обзор.

Для начала, сразу же отвечу на вопрос — «А откуда деревянная коробочка, ведь на сайте она не продаётся?» Как уже писал, данный прибор я купил в подарок, и я решил значительно «наворотить» его. Опишу все наворотки в начале, дабы закрыть тему.
Корпус:
Выфрезерован из цельного куска бука, выдержанного в естественных условиях порядка 80 лет.



Переделки:
Переделан источник питания — установлен двухполярный DC/DC преобразователь Tracopower, литиевый аккумулятор со схемой Wireless зарядки.
Как просили в обзоре по переделке ЖК индикатора, наклеил на индикатор не оранжевую, а зеленную плёнку, что получилось, можно увидеть на фото вверху. Лично мне не понравилось, в подарочном варианте поставил с оранжевой плёнкой.
Небольшое предисловие, на тему принципа работы генераторов напряжения разной формы.
Как известно, электрический ток переменного напряжения имеет изменяющуюся по времени форму, наиболее распространённая форма, эта та, что есть в наших розетках, и имеет форму синусоиды. Но в других электрических цепях, используется другие формы тока, прямоугольные, треугольные, пилообразные и многие другие. Соответственно, генераторов сигналов разных форм множество, но исходя из практических требовании, сформировался следующий «типовой» пакет: Синусоида, прямоугольник, треугольник и пила (ну и генератор шума — но не так часто). В свою очередь, генераторы сигналов тоже делятся на много разных типов, по принципу генерации сигналов, рассмотреть все в пределах данного обзора невозможно, да и не нужно, хотя я в практике встречал (Подписчики журнала «Вопросы Специального Машиностроения» наверняка поймут) и совсем экзотические варианты — скажем микронная пыль алюминия растворена в жидком гелии, гелии течёт между двумя электродами, через который течёт ток, в результате чего, получаем равномерный белый шум до многих десятков гигагерц. Но это уже лирика. В последнее время, в связи с распространением цифровых технологии, популярность получил метод генерации сигналов путём прямого цифрового синтеза (DDS). Детально о принципе работы генератора можно прочитать тут: ru.wikipedia.org/wiki/%D0%A6%D0%B8%D1%84%D1%80%D0%BE%D0%B2%D0%BE%D0%B9_%D0%B2%D1%8B%D1%87%D0%B8%D1%81%D0%BB%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9_%D1%81%D0%B8%D0%BD%D1%82%D0%B5%D0%B7%D0%B0%D1%82%D0%BE%D1%80 А очень и очень упрощённо работу такого генератора можно описать следующим образом: Представьте себе музыкальный плеер, в котором записанны синусоида, прямоугольник и другие сигналы нужной формы.
Воспроизведение этих сигналов идёт циклически, а мы кнопками можем регулировать скорость воспроизведения, тем самим, меняя частоту выходного сигнала. Преимущества этого принципа в том, что при минимальных затратах, возможно получить сигналы практически любой формы, и с довольно высокой стабильностью основных параметров. Недостатки — так как используется преобразование цифровых сигналов в аналоговые, и в недорогих устройствах, типа обозреваемого, используется всего лишь 8 бит преобразование, форма выходного сигнала получается не совсем «точной», да и диапазон частот тоже заметно ограничен. Однако, для любительского применения, данный прибор подходит вполне.
ПРИМЕЧАНИЕ: Да, я в курсе что есть генераторы с лучшими функциями за цену ниже чем данный прибор. Но как уже писал, этот прибор покупался в подарок ребёнку, и мне понравился тем, что имеет много кнопок, и все настройки просты и наглядны — не надо, ничего переключать там долгим нажатием, тройным кликом, и так далее.
А для чего сможет использовать рядовой пользователь этот генератор?
Самое простое и очевидное — как источник сигналов звуковой частоты, для отыскивания источника дребезга в домашней и авто акустике. Часто бывает что что-то, где то, в какой то момент, в какой то песне похрипывает или дребезжит, но локализовать источник сложно, так как музыка, она меняется, и надо ловить момент, чтоб поймать дребезг. А тут всё просто, подключили, крутим ручку регулировки частоты, и слушаем, когда что задребезжит. Кстати, тут можно выставить прямоугольную форму выходного сигнала — дребезг будет еще более заметен.
Также, данный генератор можно использовать для проверки и калибровки сервомоторов — у него есть соответствующая «гребёнка», хотя она и не распаяна.
Если есть осциллограф, то можно подключить генератор, и наблюдать весьма красивые фигуры Лиссажу. Вообщем, применении довольно много.
Ну и наконец, сам обзор 🙂
Технические параметры генератора, по ссылке с сайта производителя: www.jyetech.com/Products/085/e085.php
(По вышеуказанной ссылке также можно скачать принципиальную схему, примеры клиентских форм сигнала, софт для компьютера и многое другое. Рекомендую посетить и всё посмотреть)
Диапазон частот: 0 — 200KHz (Синусоида) 0-10KHz (Все другие формы)
Разрешение по частоте: 1 Hz
Разрешение по периоду: 1 ms
Максимальная ошибка по частоте: 0.1490Hz для F > 40Hz, 0.000596Hz для F <= 40Hz
Максимальная ошибка по частоте (ГКЧ): 0.1490Hz
Диапазон амплитуды выходного сигнала: 0 — 10V (от пика до пика)
Разрешение по амплитуде: 0.1V
Смещение по амплитуде: -5V — +5V
Разрешение смещения: 40mV
Память: 256 bytes
Частота семплирования: 2.5Msps
Уровни перекидывания триггера: High — 3.5V (минимум), Low — 1.5V (максимум)
Задержка срабатывания триггера: < 5us (в установившемся режиме)
Выходной уровень синхросигнала: 5V TTL
Выходной импеданс: 50 ohm
Напряжение питания: DC 15V (максимум 16V DC)
Потребление тока: < 150mA (без нагрузки)
Размеры: 155 X 55 X 30 мм
Вес: 100 грамм
Комплект для сборки поставляется в обычном целлофановом пакетике:

И содержит «в себе» печатную плату с напаянными SMD элементами, передние и задние панели, кнопки и детали поверхностного монтажа, ЖК Экран, инструкцию по сборке и использованию, крепёж и выходной кабель с коаксиальным разъёмом типа BNC.


Сборка не занимает много времени, всё примечания для сборки в инструкции указаны понятно и просто:



Рассмотрим коротко схему устройства (скачать можно тут):
www.jyetech.com/Products/085/Schematic_085F.pdf
В устройстве используется микроконтроллеры фирмы Atmega, А конкретно — Atmega 48 (На нём собранно «ядро» генератора частот) и Atmega 168 (Обслуживает экран и клавиатуру). Также установлен преобразователь МС34063, который генерирует негативное выходное напряжение, необходимое для правильной работы операционных усилителей. Еще стоят микросхема энергонезависимой памяти, операционные усилители и другие компоненты (USB<>Serial мост и так далее). Хотя надо отметить тот факт, что реальная схема отличается от вышеприведённой — многие компоненты, которые посчитали «лишними» — в основном, в цепях питания и фильтрации, просто на просто не установлены.
Так как прибор компактный, сразу возникает закономерное желание, сделать его носимым, с аккумуляторным питанием. Тут нас встречает небольшая засада — просто подключить аккумулятор не получится, тут нужно повышенное напряжение питания, из которого преобразователь на МС34063 делает -15 вольт для питания ОУ, а на 7805 сделан понижающий источник питания для микроконтроллеров. Поэтому, я поступил так — демонтировал МС34063, поставил двухполярную повышайку от Tracopower, также поставил литиевые аккумуляторы с платой защиты, и приёмник Qi зарядки.
Ну наконец то, включаем!
При включении, на экране пишется модель генератора, сайт производителя, и версии прошивок чипов. Вся эта дискотека занимает порядка 4 секунд, что довольно раздражает, я бы предпочёл возможность всё это отключить. После «рекламы», генератор запускается и переходит в основной режим:

В первой строке отображается частота выбранного сигнала и его форма
В второй строке отображается выходное напряжение и его офсет.
На экране также виден курсор в форме «>», который указывает на выбранный в данный момент параметр, который можно изменять кручением ручки энкодера.
Всего у генератора 4 режима работы:
1. Собственно генератор (фиксированная частота)
2. Режим ГКЧ (Генератор качающейся частоты)
3. Режим управления сервомотором
4. Режим сложного управления сервомотором
Рассмотрим режимы по отдельности:
В режиме генератора, можно выбрать частоту сигнала, форму его огибающей, амплитуду и офсет. Согласно инструкции, генератор может выдавать до 200кгц в режиме синуса, и до 10кгц — в режиму других форм. Для поверки и сравнения, будем использовать генератор GW Instek GFG-8020H: www.amazon.com/GW-Instek-GFG-8020H-Generator-Frequency/dp/B000I40H8I ($190) и осциллограф Hantek DSO-2090 USB:
www.amazon.com/Hantek-Based-Digital-Storage-Oscilloscope/dp/B0036FZRU4/ref=sr_1_1?s=industrial&ie=UTF8&qid=1459772507&sr=1-1&keywords=hantek+2090 ($150)
Зеленным цветом показаны осциллограммы от FG-095, желтым — от GFG-8020H

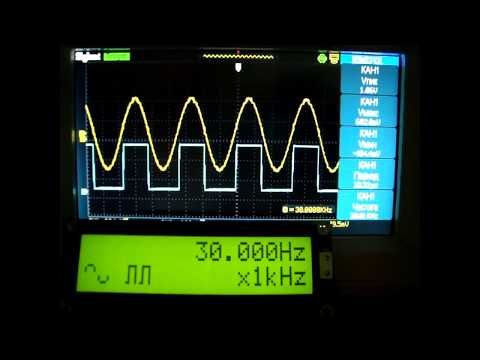

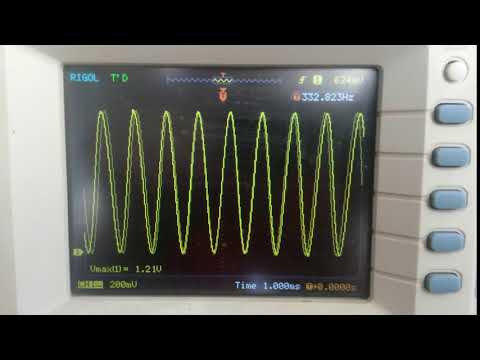

В начале, проверим частоты, заявленные «официально»:



Всё более-менее прилично.
Попробуем выти за пределы:

Уже на частоте 50кгц, с треугольником явно что-то не так, а на 200кгц -вообще беда:

Попробуем прямоугольник, ведь его генерировать — совсем DDS не нужен, я даже на PIC12F1840 без проблем делал 8мгц софтово.

Как видно, 200кгц — без особых проблем (учитывая класс устройства, ессно)
До 600кгц с прямоугольником всё в порядке, ну выше начинаются проблемы:

Другие формы на таких частотах даже смотреть и не стоит, амплитуда падает в разы, форма искажается, но что вы хотите — работоспособность на таких частотах никто не гарантировал.
Кстати про амплитуду, в мануале написано, что регулировка амплитуды работает только для высокоимпедансных нагрузок, в много раз больше 50 ом, а на 50ом, реальная амплитуда почти в 2 раза меньше от установленной.
В режиме генератора, через USB порт, можно загрузить свою форму сигнала. Для загрузки используется программа JyeLab (есть на оффсайте), а сигналы можно создавать в любой программе, которая умеет сохранять файлы в формате . CSV Примеры файлов и формат данных описаны на странице товара.
(Есть еще режим внешней синхронизации, но учитывая тормознутость девайса, его тестировать не буду, и так всё ясно, желающие узнать больше, могут прочитать соответствующий раздел в мануале)
Это был основной режим, посмотрим, что есть у нас еще.
2. Режим ГКЧ (генератор качающейся частоты). В этом режиме можно установить начальную и конечную частоту, шаг изменения частоты, и период «качания». Этот режим весьма полезен для проверки АЧХ усилителей и прочей техники — подключив и синхронизировав осциллограф, можно в реальном времени наблюдать АЧХ своего устройства.
3. Режим «простого» управления сервомотором. В этом режиме, можно подавать команды на сервомотор, ну и настраивать их параметры — амплитуду, частоту, заполнение и так далее. Учтите — хотя гребёнка для сервомотора предусмотрена, но она не распаяна, и не зря. Даже если её распаять, сервомотор работает плохо и греется, если его подключить к этой гребенке. Поэтому, подавайте на сервомотор отдельное питание, а сигнал берите с основного выхода.
4. Режим «навороченного» управления сервомотором. От простого отличается тем, что можно делать плавный «разгон» и «торможение» сервомотора, путём управления соответствующими параметрами. Этот режим наверняка пригодится создателям всяких роботов и так далее — чтоб движения их детища были плавными как у человека. Все замечания по поводу подключения для режима №3, также справедливы и для этого режима.
Итого, что имеем в сухом «остатке»?
Нормальная такая игрушка, для проверки УНЧ, акустических систем и так далее — подходит вполне. Также можно использовать при диагностике и создании импульсных блоков питания. Можно использовать и для тестирования сервомоторов, но для этих целей есть более приспособленные, специализированные устройства. Конечно, по параметрам это не профессиональный девайс, но и цена соответствующая, зато выглядит круто, и молодому-начинающему «паяле» очень понравится. Еслиб такой прибор был бы у меня в 12 лет, да вы что, я бы был мегакрутым перцем 🙂
