Основные типы термопар и их характеристики

Термопары являются одним из самых распространенных типов датчиков для измерения температуры. Они состоят из двух разнородных металлов, соединенных между собой. При нагреве места соединения возникает термоЭДС, величина которой зависит от температуры. Существует несколько стандартных типов термопар, различающихся материалами проводников и диапазоном измеряемых температур:

  • Тип K (хромель-алюмель): -200°C до +1300°C
  • Тип J (железо-константан): -40°C до +750°C
  • Тип T (медь-константан): -250°C до +350°C
  • Тип E (хромель-константан): -200°C до +900°C
  • Тип N (нихросил-нисил): -270°C до +1300°C
  • Тип B, R, S (платина-родий): 0°C до +1700°C

Выбор типа термопары зависит от требуемого диапазона температур, условий эксплуатации и необходимой точности измерений.


Термопары из неблагородных металлов

Термопары типов K, J, T, E и N изготавливаются из относительно недорогих сплавов и широко применяются в промышленности. Рассмотрим их особенности подробнее:

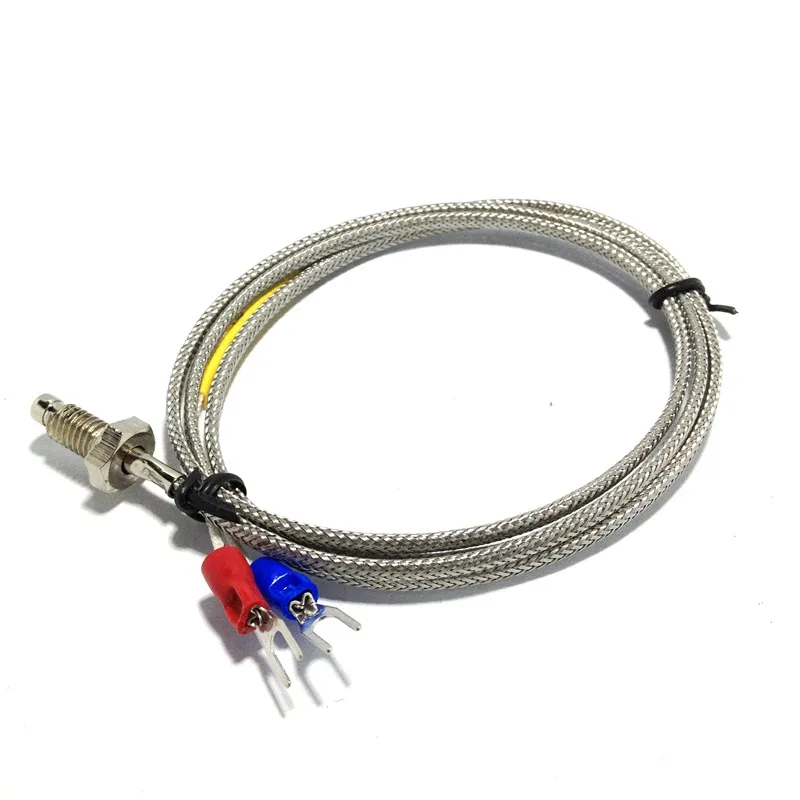

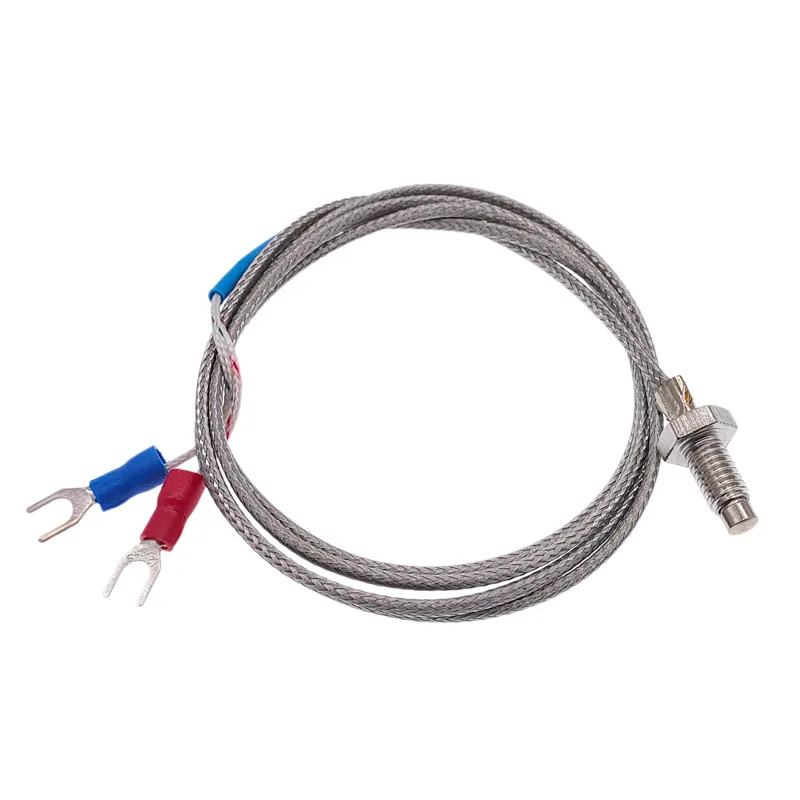

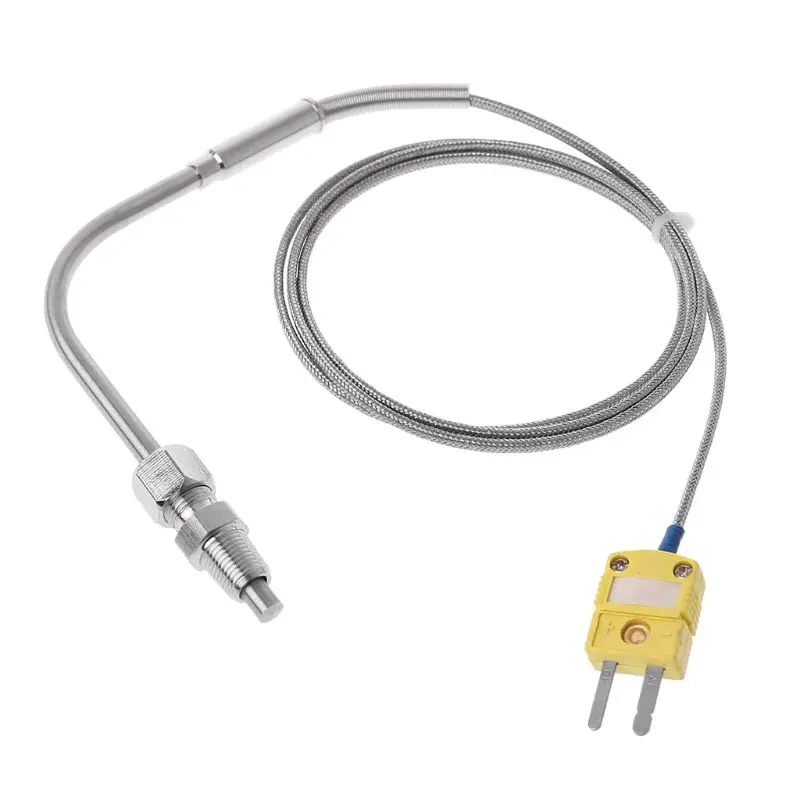

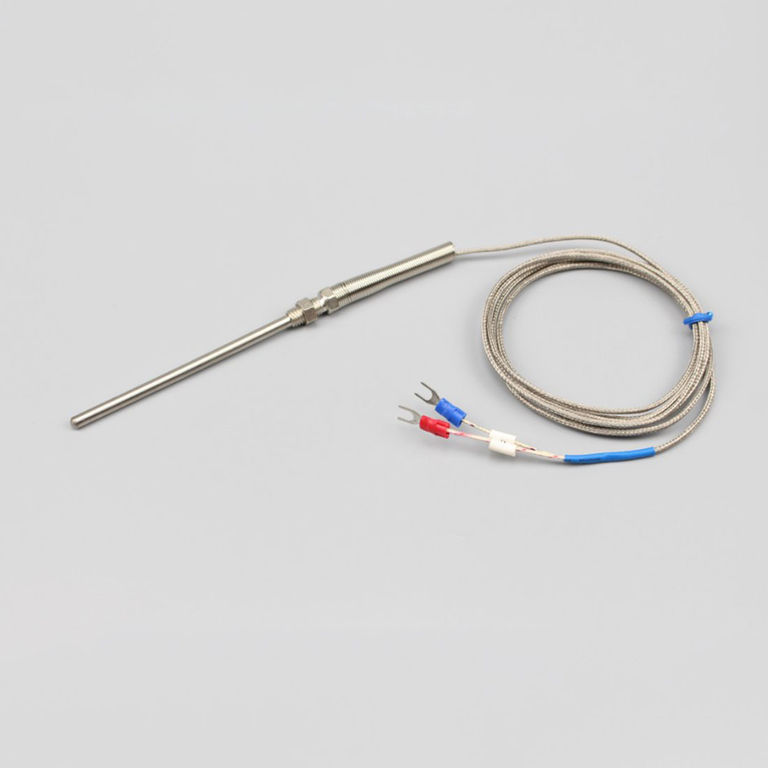

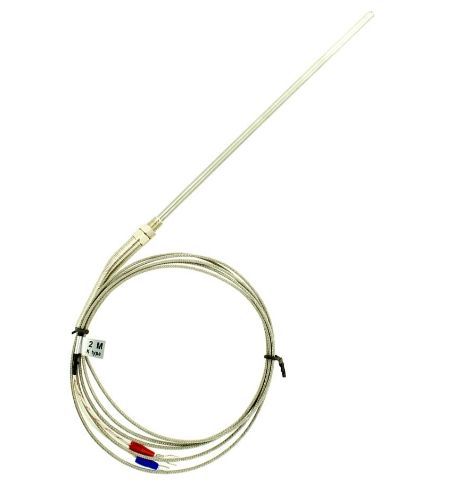

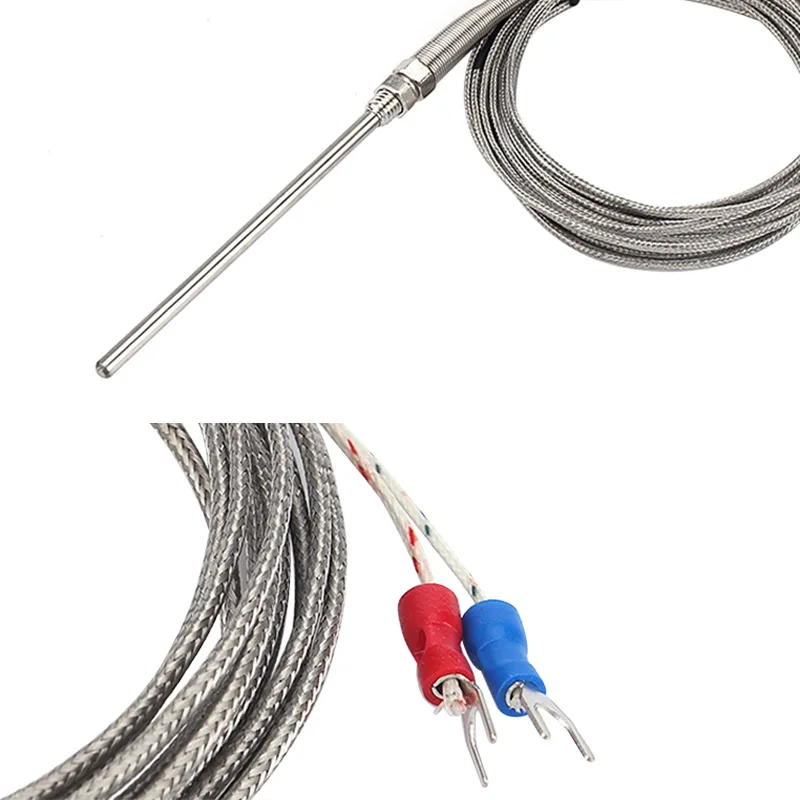

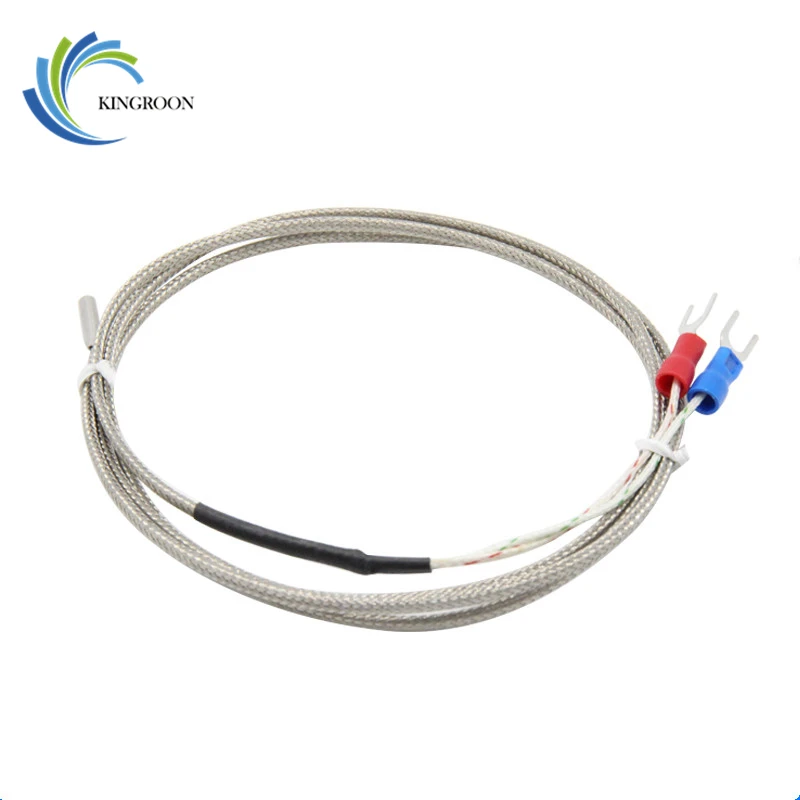

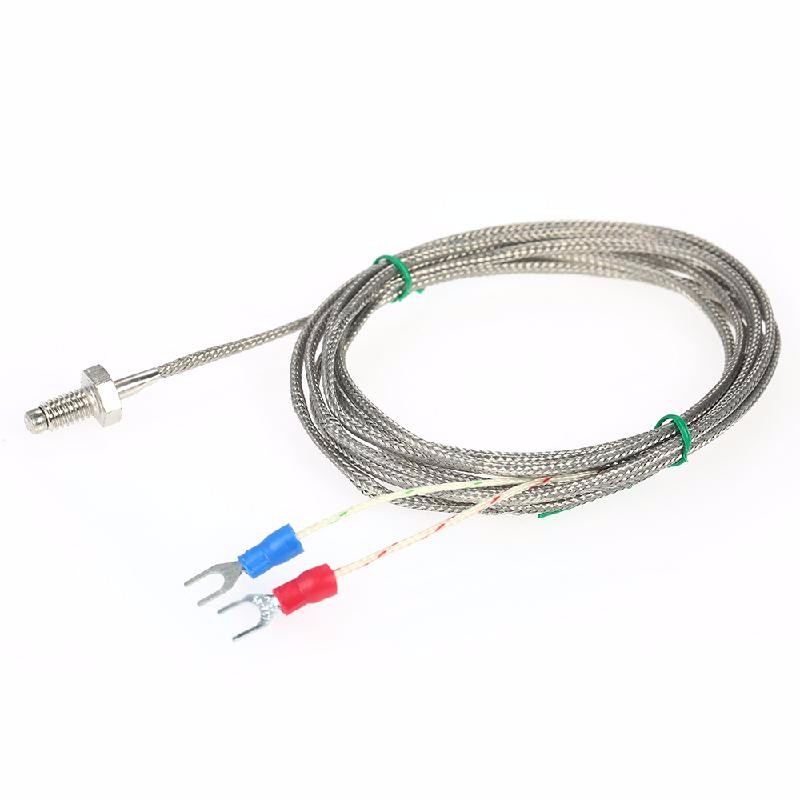

Термопара типа K (хромель-алюмель)

Это наиболее универсальный и распространенный тип термопары. Какие преимущества имеет термопара типа K?

  • Широкий диапазон измерений от -200°C до +1300°C
  • Высокая чувствительность около 41 мкВ/°C
  • Хорошая устойчивость к окислению
  • Относительно низкая стоимость

Однако у термопар типа K есть и некоторые недостатки. При температурах 200-500°C может наблюдаться эффект гистерезиса, когда показания при нагреве и охлаждении различаются. Также возможно снижение термоЭДС после длительной эксплуатации при высоких температурах.

Термопара типа J (железо-константан)

Термопары типа J имеют более узкий диапазон измерений по сравнению с типом K, но обладают рядом преимуществ:

  • Высокая чувствительность около 55 мкВ/°C
  • Хорошая линейность характеристики
  • Низкая стоимость из-за использования железа

Основным ограничением является максимальная рабочая температура около 750°C, выше которой происходит быстрое окисление железного электрода. Также термопары типа J чувствительны к влажности и не рекомендуются для измерений ниже 0°C.


Особенности применения термопар из благородных металлов

Термопары типов B, R и S изготавливаются из сплавов платины и родия. Они обеспечивают высокую точность измерений при экстремально высоких температурах до 1700°C. В чем заключаются основные преимущества этих типов термопар?

  • Высокая стабильность показаний
  • Устойчивость к окислению и коррозии
  • Возможность длительной эксплуатации при температурах выше 1000°C

Однако термопары из благородных металлов имеют и ряд ограничений:

  • Высокая стоимость
  • Низкая чувствительность при температурах ниже 600°C
  • Возможность загрязнения кремнием и другими примесями при высоких температурах

Поэтому термопары типов B, R и S применяются в основном для прецизионных измерений в лабораторных и промышленных условиях, где требуется высокая точность при экстремальных температурах.

Рекомендации по выбору типа термопары

При выборе типа термопары для конкретного применения следует учитывать несколько ключевых факторов:

  1. Диапазон измеряемых температур
  2. Требуемая точность измерений
  3. Условия эксплуатации (наличие агрессивных сред, вибраций и т.д.)
  4. Стоимость и долговечность

Как правильно выбрать тип термопары с учетом этих факторов?


  • Для большинства промышленных применений в диапазоне до 1200°C оптимальным выбором будет термопара типа K или N
  • При температурах до 750°C и требованиях к высокой чувствительности подойдет тип J
  • Для низкотемпературных измерений (ниже 0°C) рекомендуется использовать тип T
  • При необходимости измерений выше 1200°C следует рассмотреть термопары из благородных металлов (типы B, R, S)

Новые разработки в области термопар

Несмотря на то, что основные типы термопар были разработаны много десятилетий назад, исследования в этой области продолжаются. Какие новые разработки появились в последнее время?

  • Термопары с металлическим покрытием для повышения стабильности
  • Миниатюрные термопары для измерений в микроэлектронике
  • Термопары на основе тонких пленок для быстродействующих измерений
  • Высокотемпературные термопары на основе карбида кремния

Эти инновации позволяют расширить возможности применения термопар и повысить точность измерений в различных отраслях промышленности и науки.

Калибровка и обслуживание термопар

Для обеспечения точности измерений термопары требуют периодической калибровки и правильного обслуживания. Как правильно калибровать и обслуживать термопары?


  • Регулярно проводить сравнительные измерения с эталонным термометром
  • Использовать специализированные калибраторы температуры
  • Проверять целостность изоляции и отсутствие механических повреждений
  • Избегать резких перепадов температуры, которые могут вызвать термический шок
  • При высокотемпературных измерениях периодически отжигать термопару для снятия внутренних напряжений

Правильное обслуживание позволяет значительно продлить срок службы термопар и сохранить их метрологические характеристики.

Применение термопар в различных отраслях

Благодаря своей простоте, надежности и широкому диапазону измерений, термопары нашли применение во многих отраслях промышленности и науки. В каких областях наиболее часто используются термопары?

  • Металлургия: контроль температуры плавки и термообработки металлов
  • Энергетика: измерение температуры в котлах, турбинах, теплообменниках
  • Химическая промышленность: контроль технологических процессов
  • Пищевая промышленность: мониторинг температуры при производстве и хранении продуктов
  • Автомобилестроение: измерение температуры выхлопных газов, охлаждающей жидкости
  • Аэрокосмическая отрасль: контроль температуры двигателей и конструкций летательных аппаратов
  • Научные исследования: прецизионные измерения температуры в лабораторных условиях

В каждой из этих областей выбор конкретного типа термопары определяется спецификой применения и требованиями к точности и надежности измерений.


Сравнение термопар с другими типами датчиков температуры

Термопары — не единственный тип датчиков для измерения температуры. Как они соотносятся с другими распространенными типами температурных сенсоров?

Термопары vs термосопротивления (RTD)

Термосопротивления обеспечивают более высокую точность и стабильность показаний, особенно при низких и средних температурах. Однако термопары имеют ряд преимуществ:

  • Более широкий диапазон измерений
  • Меньшие размеры и быстрая реакция на изменение температуры
  • Более низкая стоимость
  • Не требуют источника питания

Термопары vs термисторы

Термисторы обладают очень высокой чувствительностью, но имеют ограниченный диапазон измерений. Преимущества термопар:

  • Значительно более широкий температурный диапазон
  • Лучшая линейность характеристики
  • Более высокая долговременная стабильность

Выбор между термопарами и другими типами датчиков зависит от конкретных требований к измерениям, включая диапазон температур, необходимую точность, быстродействие и стоимость.



Термопары. Типы термопар, рекомендации по выбору. Заметка

ПРОДУКЦИЯ




Внимание! Если Вы обнаружили ошибку на сайте, то выделите ее и нажмите Ctrl+Enter.

Содержание:
  • Типы термопар из неблагородных металлов и их особенности
  • Типы термопар из благородных металлов и их особенности

Вам понравилась эта статья?! Добавьте ее в свои закладки.

Имя*:

E-mail*:

Тема:

Сообщение*:

Код*:



8 (800) 200-52-75
(495) 366-00-24
(495) 504-95-54
(495) 642-41-95
e-mail: info@metotech. ru

e-mail: [email protected]

Заметка «Термопары. Типы термопар, рекомендации по выбору» содержит обзор существующих типов термопар, диапазоны измеряемых температур, условия эксплуатации. Рассматриваются различные материалы для их изготовления: никелевые и медно-никелевые сплавы — алюмель, хромель, копель, константан; медь, железо, вольфраморениевые сплавы — ВР5/ВР20; платина, платинородий.

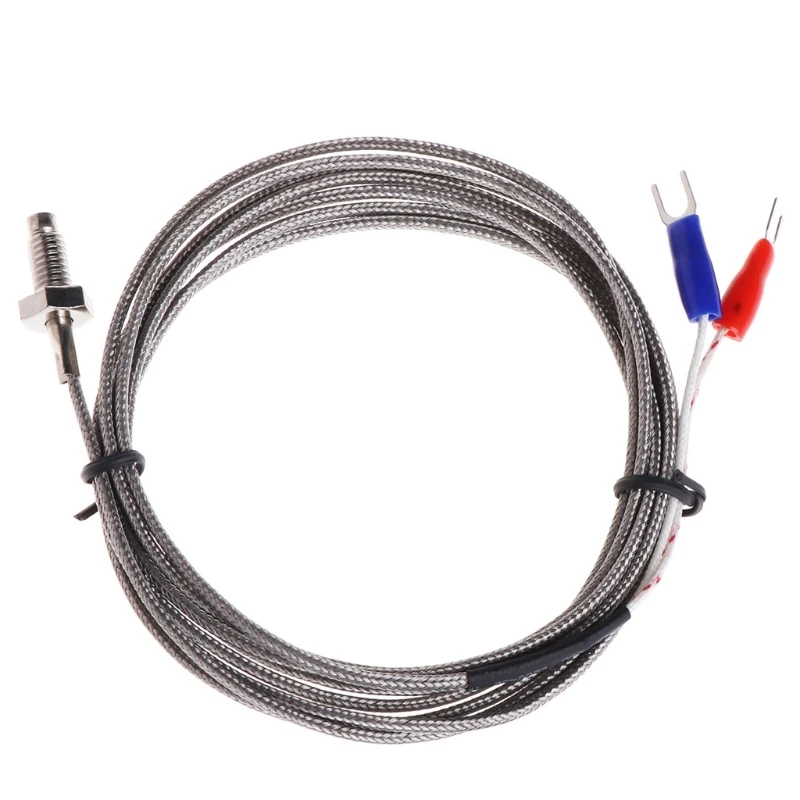

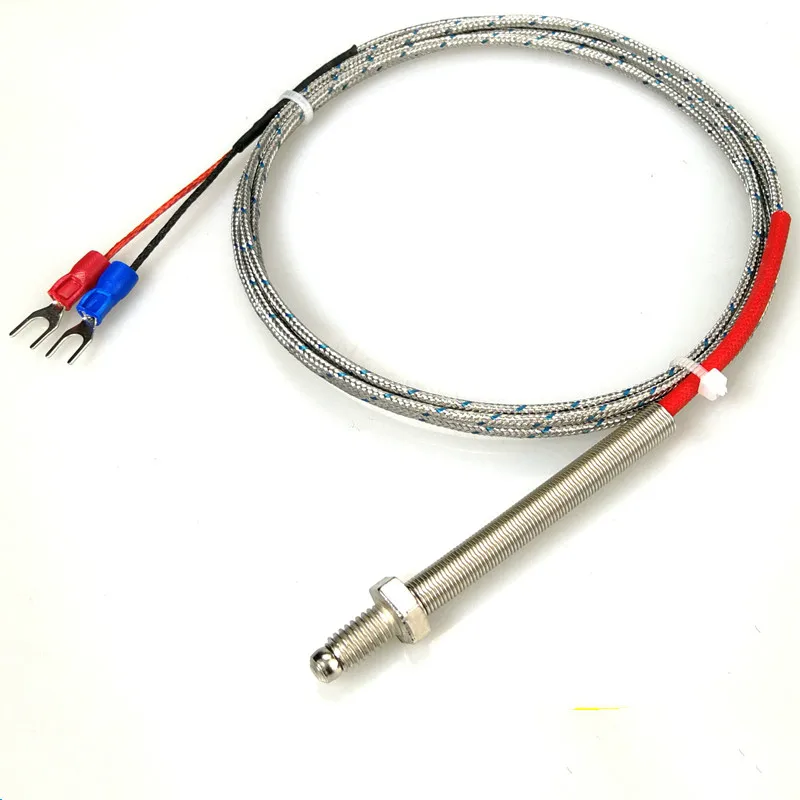

1. Тип К (хромель-алюмель)

  • Используется для измерения температур в диапазоне от -200 °С до +1000 °С (рекомендуемый предел, зависящий от диаметра термоэлектродной проволоки).
  • В диапазоне температур от 200 до 500 °С может возникнуть эффект гистерезиса, когда показания при нагревании и охлаждении могут различаться. В некоторых случаях разница достигает 5 °С.
  • Работает в нейтральной атмосфере или атмосфере с избытком кислорода.
  • После термического старения показания снижаются.
  • Может произойти изменение термо-ЭДС при использовании в разряженной атмосфере, т.к. хром может выделяться из Ni-Cr вывода (так называемая миграция). При этом термопара показывает заниженную температуру.
  • Атмосфера серы вредна для термопары, т.к. воздействует на оба электрода.

2. Тип L (хромель-копель)

  • Используется для измерения температур в диапазоне от -200 °С до +800 °С (рекомендуемый предел, зависящий от диаметра термоэлектродной проволоки).

3. Тип Е (хромель-константан)

  • Используется для измерения температур в диапазоне от -40 °С до +900 °С.
  • Обладает высокой чувствительностью, что является плюсом.
  • Материалы электродов обладают термоэлектрической однородностью.

4. Тип Т (медь-константан)

  • Используется для измерения температур в диапазоне от -250 °С до +300 °С.
  • Может работать в атмосфере с небольшим избытком или недостатком кислорода.
  • Не рекомендуется использование термопар данного типа при температурах выше 400 °С.
  • Не чувствительна к повышенной влажности.
  • Оба вывода могут быть отожжены для удаления материалов, вызывающих термоэлекрическую неоднородность.

5. Тип J (железо-константан)

  • На железном выводе может образоваться ржавчина из-за конденсации влаги.
  • Хорошо работает в разряженной атмосфере.
  • Максимальная температура применения — 500 °С, т.к выше этой температуры происходит быстрое окисление выводов. Оба вывода быстро разрушаются в атмосфере серы.
  • Показания повышаются после термического старения.
  • Невысокая стоимость, т.к. в состав термопары входит железо.

6. Железо-копель

  • Используется для измерения температур в диапазоне от 0 до 760 °C.

7. Тип А (вольфраморениевый сплав ВР — вольфраморениевый сплав ВР)

  • Используется для измерения высоких температур от 0 до 2500 °C в инертной среде.

8. Тип N (нихросил-нисил)

  • Это относительно новый тип термопары, разработанный на основе термопары типа К. Термопара типа К может легко загрязняться примесями при высоких температурах. Сплавляя оба электрода с кремнием, можно тем самым загрязнить термопару заранее, и таким образом снизить риск дальнейшего загрязнения во время работы.
  • Рекомендуемая рабочая температура до 1200 °С (зависит от диаметра проволоки), возможна кратковременная работа при 1250 °С.
  • Высокая стабильность при температурах от 200 до 500 °С (значительно меньший гистерезис, чем для термопары типа К).
  • Считается самой точной термопарой из неблагородных металлов.

1. Тип В (платинородий-платинородиевая)

  • Максимальная температура, при которой может работать термопара, составляет 1500 °С (зависит от диаметра проволоки).
  • Кратковременное использование возможно до 1750 °С.
  • Присутствует эффект загрязнения водородом, кремнием, парами меди и железа при температурах выше 900 °С. Но данный эффект меньше, чем для термопар типа S и R.
  • При температуре выше 1000 °С термопара может загрязняться кремнием, который присутствует в некоторых видах защитных керамических материалов. Важно использовать керамические трубки, состоящие из высокочистого оксида алюминия.
  • Может работать в окислительной среде.
  • Не рекомендуется применение при температуре ниже 600 °С, где термо-ЭДС очень мала и нелинейна.

2. Тип S (платинородий-платиновая)

  • Максимальная температура, при которой может работать термопара, составляет 1350 °С.
  • Кратковременное использование возможно до 1600 °С.
  • Присутствует эффект загрязнения водородом, углеродом, парами меди и железа при температурах выше 900 °С. При содержании в платиновом электроде 0,1% железа, тером-ЭДС изменяется более, чем на 1 мВ (100°С) при 1200 °С и 1,5 мВ (160 °С) при 1600 °С. Такая же картина наблюдается при загрязнении медью. Вывод: термопары данного типа нельзя армировать стальной трубкой или следует изолировать электроды от трубки газонепроницаемой керамикой.
  • Может работать в окислительной атмосфере.
  • При температуре выше 1000 °С термопара может загрязняться кремнием, который присутствует в некоторых видах защитных керамических материалов. Важно использовать керамические трубки, состоящие из высокочистого оксида алюминия.
  • Не рекомендуется применение ниже 400 °С, т.к термо-ЭДС в этой области мала и крайне нелинейна.

3. Тип R (платинородий-платиновая)

  • Обладает такими же свойствами, что и термопары типа S.

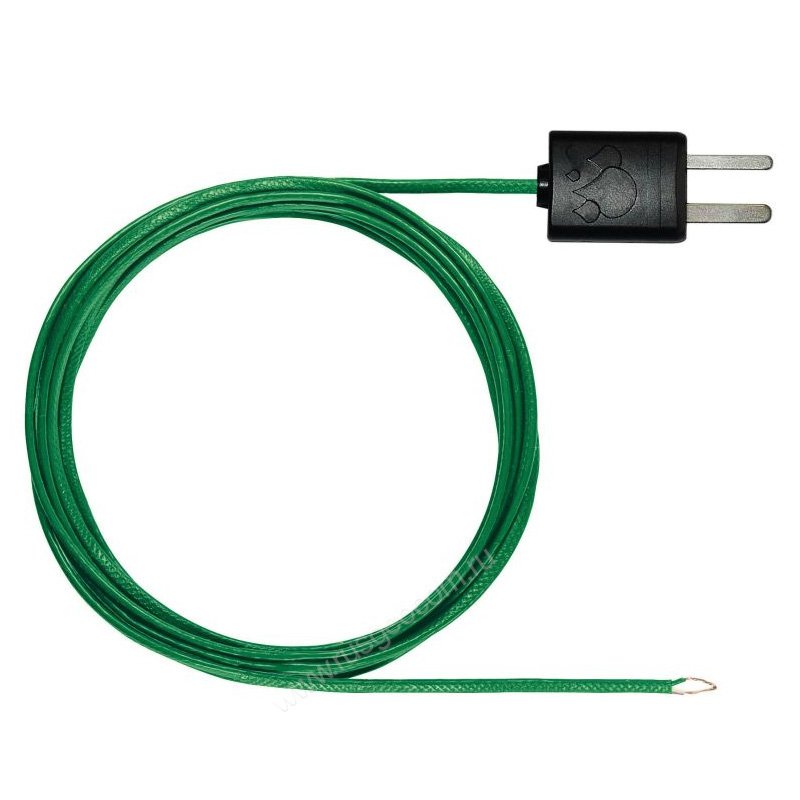

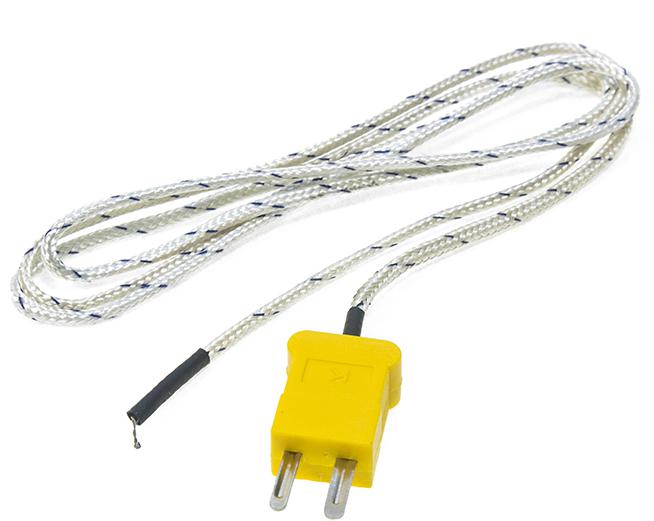

Гибкая термопара типа K с адаптером (стекловолокно) | Мониторинг влажности — Фармацевтика | Мониторинг влажности | Хранение и транспортировка — Хранение | Хранение и транспортировка | Области применения

  • testo 175 T3 — 2-канальный логгер данных температуры

    Номер заказа.  0572 1753

    277,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Объем памяти на 1 млн. значений

    Подробнее

  • testo 176 T3 — 4-канальный логгер данных температуры в металлическом корпусе

    Номер заказа. 0572 1763

    541,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Объем памяти на 2 млн. значений

    Подробнее

  • testo 176 T4 — 4-х канальный логгер данных температуры

    Номер заказа. 0572 1764

    541,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Объем памяти на 2 млн. значений

    Подробнее

  • testo 400 — Универсальный измерительный прибор для контроля микроклимата

    Номер заказа.  0560 0400

    1 744,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Интуитивные ассистенты для измерений, в т.ч. для измерений в воздуховодах систем ОВКВ согласно EN ISO 12599 и ASHRAE 111, индексов PMV/PPD и турбулентности согласно EN ISO 7730 и ASHRAE 55

    Подробнее

  • testo 440 — Прибор для измерения скорости и оценки качества воздуха в помещении

    Номер заказа. 0560 4401

    382,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Интуитивное управление: четко структурированные измерительные меню для измерения объемного расхода, степени турбулентности, мощности охлаждения / нагрева, выявления плесени и долгосрочных измерений, таких как измерение CO2

    Подробнее

  • testo 440 dP — Прибор для измерения скорости и оценки качества воздуха в помещении со встроенным сенсором дифференциального давления

    Номер заказа.  0560 4402

    504,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Интуитивное управление: четко структурированные измерительные меню для измерения объемного расхода, K-фактора, степени турбулентности, мощности охлаждения / нагрева, выявления плесени и долгосрочных измерений, таких как измерение CO2

    Подробнее

  • testo 440 delta P Комплект для вентиляции 1 с Bluetooth® — testo 440 delta P Комплект для вентиляции 1 с Bluetooth®

    Номер заказа. 0563 4409

    2 057,00 y.e.

    c НДС. Внутренний курс у. е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • С интуитивным управлением: четко структурированное измерительное меню для измерения объемного расхода и одновременного определения скорости воздуха, дифференциального давления, влажности и температуры в воздуховодах систем вентиляции или на вентиляционных решетках

    Подробнее

  • testo 440 delta P Комплект для вентиляции 2 с Bluetooth® — testo 440 delta P Комплект для вентиляции 2 с Bluetooth®

    Номер заказа. 0563 4410

    2 244,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • С интуитивным управлением: четко структурированное измерительное меню для измерения объемного расхода и одновременного определения скорости воздуха, дифференциального давления, влажности и температуры в воздуховодах систем вентиляции, на вентиляционных решетках и в рабочих помещениях

    Подробнее

  • testo 440 Комплект CO2 c Bluetooth® — testo 440 Комплект CO2 c Bluetooth®

    Номер заказа.  0563 4405

    1 059,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • С интуитивным управлением: четко структурированное измерительное меню для долгосрочных измерений, а также одновременного определения влажности и температуры воздуха в складских помещениях, холодильных камерах и рабочих помещениях, а также в воздуховодах систем вентиляции

    Подробнее

  • testo 440 Комплект влажности с Bluetooth® — testo 440 Комплект влажности с Bluetooth®

    Номер заказа. 0563 4404

    563,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • С интуитивным управлением: четко структурированное измерительное меню для долгосрочных измерений, а также одновременного определения влажности и температуры воздуха в складских помещениях, холодильных камерах и рабочих помещениях, а также в воздуховодах систем вентиляции

    Подробнее

  • testo 440 Комплект для вентиляции 1 с Bluetooth® — testo 440 Комплект для вентиляции 1 с Bluetooth®

    Номер заказа. 0563 4406

    1 309,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • С интуитивным управлением: четко структурированное измерительное меню для измерения объемного расхода и одновременного определения скорости воздуха, влажности и температуры в воздуховодах систем вентиляции или на вентиляционных решетках

    Подробнее

  • testo 440 Комплект для вентиляции 2 с Bluetooth® — testo 440 Комплект для вентиляции 2 с Bluetooth®

    Номер заказа.  0563 4407

    1 371,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • С интуитивным управлением: четко структурированное измерительное меню для измерения объемного расхода и одновременного определения скорости воздуха, влажности и температуры в воздуховодах систем вентиляции или на вентиляционных решетках

    Подробнее

  • testo 440 Комплект с крыльчаткой 100 мм с Bluetooth® — testo 440 Комплект с крыльчаткой 100 мм с Bluetooth®

    Номер заказа. 0563 4403

    935,00 y.e.

    c НДС. Внутренний курс у. е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • С интуитивным управлением: четко структурированное измерительное меню для измерения объемного расхода и одновременного определения скорости воздуха, влажности и температуры в воздуховодах систем вентиляции или на вентиляционных решетках

    Подробнее

  • testo 440 Комплект с крыльчаткой 16 мм — testo 440 Комплект с крыльчаткой 16 мм

    Номер заказа. 0563 4401

    687,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • С интуитивным управлением: четко структурированное измерительное меню для измерения объемного расхода и одновременного определения скорости воздуха в воздуховодах систем вентиляции

    • Удобный: в комплект входит телескопическая рукоятка длиной до 0,85 м со шкалой

    Подробнее

  • testo 440 Комплект с обогреваемой струной — testo 440 Комплект с обогреваемой струной

    Номер заказа.  0563 4400

    687,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • С интуитивным управлением: четко структурированное измерительное меню для измерения объемного расхода и одновременного определения скорости воздуха, объемного расхода и температуры воздуха в воздуховодах систем вентиляции

    Подробнее

  • testo 440 Комплект уровня комфорта с Bluetooth® — testo 440 Комплект уровня комфорта с Bluetooth®

    Номер заказа. 0563 4408

    2 305,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • С интуитивным управлением: четко структурированное измерительное меню для долгосрочных измерений, а также одновременного определения концентрации CO2, влажности, температуры воздуха и степени турбулентности на рабочем месте

    Подробнее

  • testo 440 Люкс-комплект — testo 440 Люкс-комплект

    Номер заказа.  0563 4402

    746,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • С интуитивным управлением: четко структурированное измерительное меню для долгосрочных измерений и определения освещенности согласно кривой V-лямбда для всех стандартных источников освещения

    Подробнее

  • testo 480 — Профессиональный измерительный прибор для систем ВКВ

    Номер заказа. 0563 4800

    1 856,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Высококачественные цифровые зонды и концепция интеллектуальной калибровки

    Подробнее

  • testo 635-1 — Многофункциональный термогигрометр

    Номер заказа.  0560 6351

    567,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Измерение влажности, равновесной влажности материала, точки росы под давлением

    Подробнее

  • testo 635-2 — Многофункциональный термогигрометр

    Номер заказа. 0563 6352

    819,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Измерение влажности воздуха, равновесной влажности материала и точки росы под давлением в системах сжатого воздуха

    Подробнее

  • testo 735-1 — 3-х канальный термометр

    Номер заказа.  0560 7351

    567,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Отображение на дисплее, сохранение и печать данных дифференциальной температуры, мин/макс/среднего значений

    Подробнее

  • testo 922 — Дифференциальный 2-канальный термометр

    Номер заказа. 0560 9221

    188,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • 2-канальный прибор для измерения температуры

    Подробнее

  • testo 150 TC4 — Логгер данных с 4 разъёмами для зондов-термопар

    Номер заказа.  0572 3330

    • Эффективный мониторинг благодаря подключению до четырёх термопар: идеально подходит для применения в промышленности и измерений в экстремальных условиях

    • Совместим с модулями связи Testo для передачи данных измерений по WLAN, Ethernet или с помощью радиотехнологии testo UltraRange

    Подробнее

  • testo 915i — Термометр с погружным/проникающим зондом, управляемый со смартфона

    Номер заказа. 0563 1915

    126,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Смарт-зонд для беспроводного измерения температуры в разных областях применения благодаря большому выбору зондов и совместимости со стандартными зондами-термопарами типа K

    Подробнее

  • testo 915i — Термометр с зондом температуры воздуха, управляемый со смартфона

    Номер заказа.  0563 3915

    121,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Смарт-зонд для беспроводного измерения температуры в разных областях применения благодаря большому выбору зондов и совместимости со стандартными зондами-термопарами типа K

    Подробнее

  • testo 915i — Термометр с гибким зондом, управляемый со смартфона

    Номер заказа. 0563 4915

    114,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Смарт-зонд для беспроводного измерения температуры в разных областях применения благодаря большому выбору зондов и совместимости со стандартными зондами-термопарами типа K

    • Гибкий быстродействующий зонд температуры (т/п тип K, класс 1) с кабелем, покрытым стекловолокном (длина 800 мм), надёжно подключающийся к прибору с помощью инновационного механизма фиксации на рукоятке, универсальный, диапазон измерения -50 . .. +400 °C

    Подробнее

  • testo 915i — Термометр с поверхностным зондом, управляемый со смартфона

    Номер заказа. 0563 2915

    138,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Смарт-зонд для беспроводного измерения температуры в разных областях применения благодаря большому выбору зондов и совместимости со стандартными зондами-термопарами типа K

    • Быстродействующий поверхностный зонд (т/п тип K, класс 1) с подпружиненной термопарой, надёжно подключающийся к прибору с помощью инновационного механизма фиксации на рукоятке, подходит даже для неровных поверхностей, диапазон измерения -50 . .. +350 °C

    Подробнее

  • Комплект testo 915i — Термометр со сменными  зондами, управляемый со смартфона

    Номер заказа. 0563 5915

    250,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Смарт-зонд для беспроводного измерения температуры в разных областях применения благодаря большому выбору зондов и совместимости со стандартными зондами-термопарами типа K

    • В комплекте: смарт-зонд testo 915i с механизмом надёжной фиксации сменных зондов, зонд температуры воздуха, погружной/проникающий зонд и поверхностный зонд (все т/п тип K, класс 1), кейс testo Smart Case

    Подробнее

  • Комплект testo 400 для вентиляции с зондом с обогреваемой струной

    Номер заказа.  0563 0400 71

    3 601,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Определение объёмного расхода в воздуховодах с помощью косвенных методов измерений согласно стандартам EN ISO 12599 и ASHRAE 111

    Подробнее

  • Комплект testo 400 для вентиляции с зондом-крыльчаткой 16 мм

    Номер заказа. 0563 0400 72

    3 725,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Определение объёмного расхода в воздуховодах с помощью косвенных методов измерений согласно стандартам EN ISO 12599 и ASHRAE 111

    Подробнее

  • Комплект testo 400 для оценки качества воздуха и уровня комфорта в помещении со стойкой

    Номер заказа.  0563 0401

    4 720,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Определение уровня комфорта: индексов PMV и PPD, а также сквозняка и турбулентности согласно стандартам EN ISO 7730 и ASHRAE 55

    Подробнее

  • Полный комплект смарт-зондов для систем ОВКВ

    Номер заказа. 0563 0002 32

    1 258,00 y.e.

    c НДС. Внутренний курс у.е. равен 89 рублям

    • Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»

    • Для всех измерений в системах отопления, вентиляции, кондиционирования и охлаждения

    Подробнее

Что такое термопара типа K? Введение и определение

text. skipToContent text.skipToNavigation

Поиск Омега

  • Свяжитесь с нами
  • Все продукты
  • Ресурсы
  • О нас
  1. Дом
  2. См. Ресурсы
  3. Что такое термопара типа K?

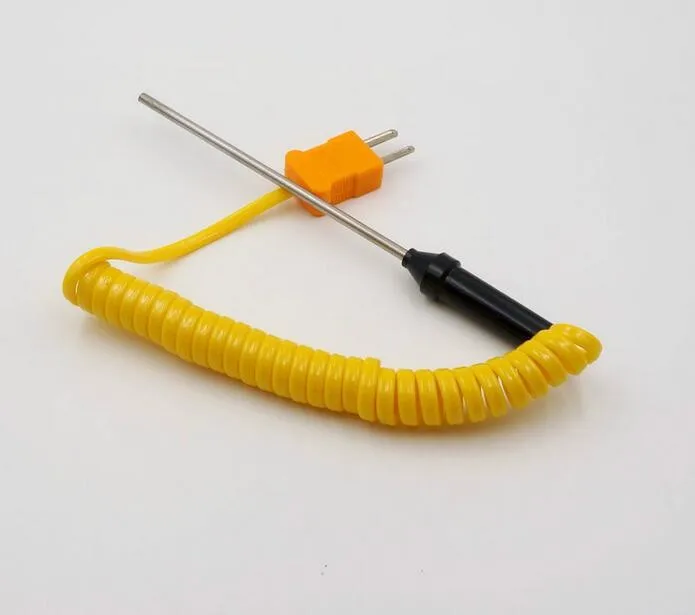

Термопара типа K относится к любому датчику температуры, содержащему хромельовые и алюмелевые проводники, который соответствует требованиям к выходу, указанным в ANSI/ASTM E230 или IEC 60584 для термопар типа K. Это может быть погружной датчик, поверхностный датчик, провод или другой тип датчика или кабеля.

Каковы типичные цветовые коды для термопар типа K?

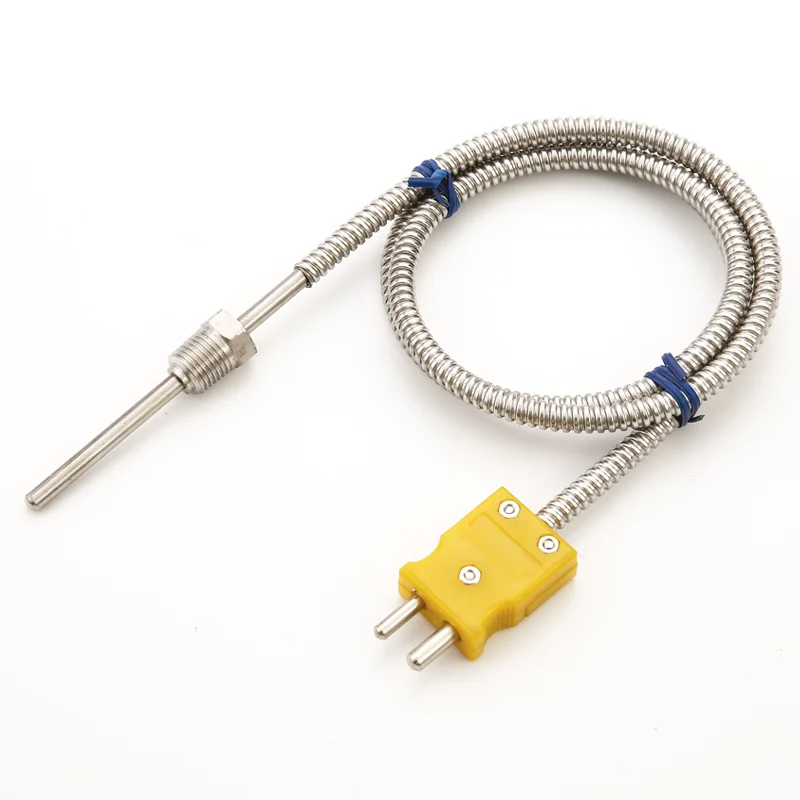

Провод типа K в основном доступен в двух цветовых кодах: желтые разъемы и/или желтые и красные жилы в соответствии с ANSI/ASTM E230, или зеленые разъемы и/или зеленые и белые жилы в соответствии с IEC 60584.

Нажмите на эту ссылку, чтобы просмотреть полную таблицу цветовых кодов термопар.

Код ANSI
Комбинация сплавов
Цветовое кодирование
Максимальная полезная
Температура
Диапазон ++
Максимум
Термопара класса
Температура
Диапазон
ЭДС (мВ)
Больше Макс.
Температура
Диапазон
Стандартные пределы
погрешности**
(выше O°C)
Специальный
Пределы погрешности**
(выше O°C)
Международный
МЭК 584-3
Комментарии
Окружающая среда —
Неизолированный провод
МЭК
Код
+ свинец — Свинец Термопара
Марка
Удлинитель
Ступень
К CHROMEGA®
НИКЕЛЬХРОМ
Ni-Cr
ALOMEGA®
НИКЕЛЬ-АЛЮМИНИЙ
Ni-AI
(магнитный)
Класс термопары:
от –328 до 2282°F
от –200 до 1250°C
Удлинитель класса:
от 32 до 392°F
от 0 до 200°C
от –454 до 2501°F
от –270 до 1372°C
от –6,458 до
54,886
больше
2,2°C или 0,75%
больше
1,1°C или 0,4%
Чистый окислитель и инертный.
Ограниченное использование в вакууме или
Сокращение. Широкая температура
Диапазон, самая популярная калибровка
К

++ За исключением дополнительных ограничений в соответствии с температурными ограничениями для диаметров Т/П и таблицами изоляции, приведенными ниже.

* Не является официальным символом или стандартным обозначением.

** Для получения контролируемой начальной точности при температуре ниже 0°C обратитесь в отдел продаж OMEGA за отчетом о калибровке CAL-4.

Температурные диапазоны для термопар типа K

Термопары типа K имеют общий диапазон температур от -200 до 1260°C (от -326 до 2300°F), однако есть некоторые оговорки:

  1. При использовании при температурах ниже 0°C для обеспечения указанной точности требуется специальный материал. Кроме того, специальные пределы погрешности не указаны для температур ниже 0°C.
  2. Предельные рекомендуемые верхние пределы температуры для типа K основаны на размере используемого проводника:
Калибр проволоки Диаметр Максимальная рекомендуемая температура
#8 AWG 0,128” 1280°C/2300°F
#14 AWG 0,064” 1090°C/2000°F
#20 AWG 0,032 дюйма 980°C/1800°F
#24 AWG 0,020 дюйма 870°C/1600°F
#28 AWG 0,013” 870°C/1600°F
#30 AWG 0,010” 760°C/1400°F

Какое напряжение у термопар типа K?

Ниже приведены выходные значения для термопар типа K при выбранных температурах. Примечание. Следующие выходные данные основаны на эталонном соединении при 0°C/32°F:

Температура Выход
0°С 0,000 мВ
100°С 4,096 мВ
200°С 8,138 мВ
300°С 12,209 мВ
400°С 16,397 мВ
500°С 20,644 мВ
600°С 24,905 мВ
700°С 290,129 мВ
800°С 33,275 мВ
900°С 37,326 мВ
1000°С 41,276 мВ
1100°С 45,119 мВ
1200°С 48,838 мВ

Таблица сопротивлений для термопар типа K

Термопары не изготавливаются на определенное сопротивление, они измеряют температуру на основе выходного напряжения, которое они обеспечивают. Сопротивление зависит от размера проводника и в некоторой степени от партии используемого проводника.

Сколько стоят термопары типа K?

Стоимость термопары типа K будет зависеть от типа выбранного вами датчика. После того, как вы определите, какой датчик стиля вам нужен, вы можете найти цены на нашем веб-сайте по адресу omega.com. Если вам нужна помощь в выборе термопары, пожалуйста, свяжитесь с нашим инженерным персоналом, который может помочь вам в вашем выборе.

Поговорите с нашими экспертами

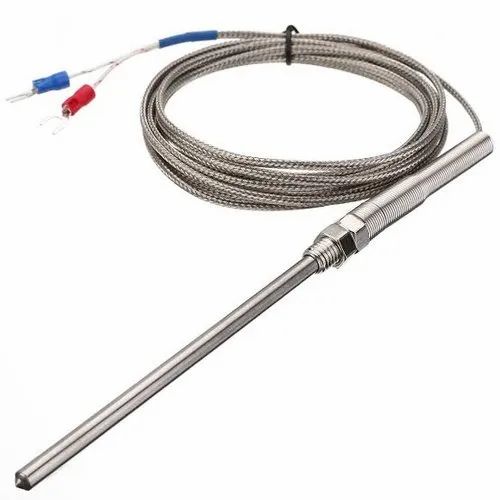

Купить Высокотемпературный зонд PK-1000 с термопарой типа К, комплект из 2 шт.

Измерительные приборы MN™

(2 отзыва) Написать рецензию

MN Measurement Instruments™
Высокотемпературный датчик термопары K-типа для печи PK1000 (2 шт.
)

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Требуется

Тема отзыва Обязательно

Комментарии Обязательно


Артикул:
ПК-1000 (2 шт.)
СКП:
096802969690
MPN:
ПК-1000 (2шт)
Наличие:
в наличии
Вес:
0,30 фунта
Доставка:
Рассчитывается на кассе

Сейчас: 36,99 долларов США

Текущий запас:

Количество:

  • Описание

K-Type Thermocouple PK-1000 for Digital Thermometer

— 2 thermocouples with high temperature ceramic mineral fiber insulation —

-58 to 1832°F    (-50 to 1000°C)

Это отличный и надежный высокотемпературный термопарный провод ПК-1000 с датчиком К-типа .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
