Как собрать функциональный генератор сигналов на Arduino. Какие компоненты потребуются для сборки. Как правильно паять и собирать устройство. Какие функции имеет готовый генератор сигналов на Arduino. Как настроить и использовать генератор в работе.
Компоненты и схема генератора сигналов на Arduino
Для сборки генератора сигналов на Arduino потребуются следующие основные компоненты:
- Arduino (в данном случае используется ATmega16)

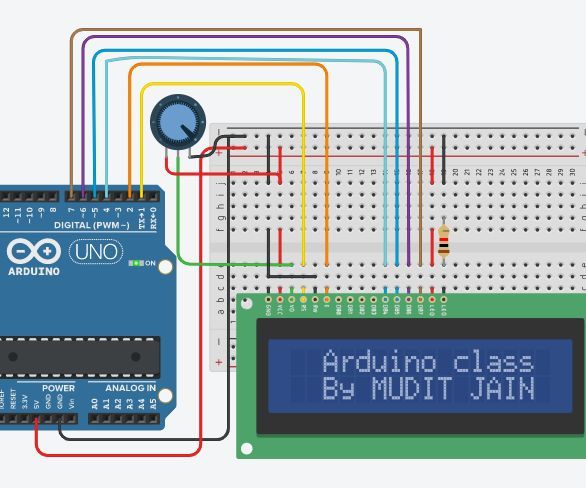

- ЖК-дисплей 1602
- Операционный усилитель LM358
- Резисторы и конденсаторы
- Кварцевый резонатор 16 МГц
- Кнопки управления
- Переменные резисторы
- BNC-разъемы
Схема устройства включает несколько основных функциональных узлов:
- Микроконтроллер ATmega16 — формирует цифровой сигнал
- ЦАП на основе R-2R матрицы — преобразует цифровой сигнал в аналоговый
- Операционный усилитель — усиливает и корректирует выходной сигнал
- ЖК-дисплей — отображает параметры сигнала
- Кнопки и переменные резисторы — для управления устройством
Такая схема позволяет создать компактный и функциональный генератор сигналов на основе Arduino.
Процесс сборки генератора сигналов
Сборка генератора сигналов на Arduino выполняется в следующей последовательности:
- Монтаж резисторов на печатную плату
- Установка конденсаторов и кварцевого резонатора
- Пайка панелек для микросхем
- Монтаж кнопок и переменных резисторов
- Установка BNC-разъемов
- Пайка разъема для дисплея
- Промывка и покрытие платы защитным лаком
- Установка микросхем в панельки
- Крепление ЖК-дисплея
При монтаже важно соблюдать полярность компонентов и правильно ориентировать микросхемы. Качественная пайка и аккуратная сборка обеспечат надежную работу устройства.
Настройка и проверка работоспособности
После завершения сборки необходимо выполнить настройку и проверку работоспособности генератора сигналов:
- Подключите питание +5В, +12В и -12В к соответствующим выводам
- Отрегулируйте контрастность ЖК-дисплея подстроечным резистором
- Проверьте отображение информации на дисплее
- Протестируйте работу кнопок управления
- Измерьте выходной сигнал осциллографом
- При необходимости выполните калибровку амплитуды и частоты
Корректная работа всех узлов устройства обеспечит генерацию качественного выходного сигнала с заданными параметрами.
Функциональные возможности генератора сигналов
Собранный генератор сигналов на Arduino обладает следующими основными возможностями:
- Генерация сигналов различной формы: синусоидальной, треугольной, прямоугольной
- Регулировка частоты в широком диапазоне
- Настройка амплитуды выходного сигнала
- Отображение параметров на ЖК-дисплее
- Сохранение настроек в памяти
Такой функционал позволяет использовать устройство для тестирования и отладки различной радиоэлектронной аппаратуры.
Применение генератора сигналов в радиолюбительской практике
Генератор сигналов на Arduino может применяться радиолюбителями для решения следующих задач:
- Настройка и проверка усилителей звуковой частоты
- Тестирование аудиоаппаратуры
- Отладка радиоприемных устройств
- Проверка фильтров и частотных характеристик
- Измерение параметров электронных компонентов
- Настройка и калибровка измерительных приборов
Компактные размеры и автономное питание делают генератор удобным инструментом для работы в полевых условиях.
Преимущества генератора сигналов на Arduino
Генератор сигналов на основе Arduino имеет ряд преимуществ по сравнению с аналоговыми устройствами:
- Широкий диапазон генерируемых частот
- Высокая стабильность частоты
- Возможность формирования сигналов различной формы
- Точная цифровая установка параметров
- Компактные размеры
- Низкое энергопотребление
- Возможность расширения функционала программным путем
Эти особенности делают генератор на Arduino универсальным и удобным инструментом для радиолюбителей и профессионалов.
Возможные улучшения и модификации устройства
Базовую конструкцию генератора сигналов на Arduino можно усовершенствовать следующими способами:
- Добавление возможности генерации сигналов произвольной формы
- Расширение частотного диапазона
- Увеличение разрядности ЦАП для повышения качества сигнала
- Реализация управления через компьютер по USB
- Добавление функции частотной модуляции
- Установка более информативного графического дисплея
Открытая архитектура Arduino позволяет легко модифицировать устройство под конкретные задачи пользователя.
Жк-дисплей 1602 в категории «Телекоммуникации и связь»
Модуль IlC для ЖК дисплеев LCD1602 Arduino
Доставка из г. Острог
56.50 грн
Купить
LCD 1602 модуль для Arduino, ЖК дисплей, 16×2 blue
На складе в г. Ровно
Доставка по Украине
105 грн
Купить
LCD Keypad Shield модуль Arduino 1602 ЖК дисплей
Доставка по Украине
200 — 230 грн
от 9 продавцов
460 грн
230 грн
Купить
LCD 1602 для Arduino, ЖК дисплей c зеленой подсветкой (без i2c модуля)
На складе в г. Умань
Доставка по Украине
87 грн
Купить
Lcd Keypad Shield Модуль Arduino 1602 Жк Дисплей
На складе в г. Ровно
Доставка по Украине
по 200 грн
от 4 продавцов
200 грн
Купить
LCD 1602 модуль для Arduino, ЖК дисплей, 16×2 blue
На складе в г. Ровно
Доставка по Украине
по 105 грн
от 11 продавцов
105 грн
Купить
LCD Keypad Shield модуль Arduino 1602 ЖК дисплей
На складе в г. Ровно
Доставка по Украине
по 200 грн
от 13 продавцов
200 грн
Купить
LCD 1602 модуль для Arduino, ЖК дисплей, 16х2 blue
На складе
Доставка по Украине
116 — 152 грн
от 8 продавцов
129 грн
Купить
Arduino ЖК LCD 1602 16х2 модуль дисплей
На складе в г. Полтава
Доставка по Украине
156.60 грн
Купить
LCD 1602 модуль для Arduino, ЖК дисплей, 16х2 blue
Доставка по Украине
по 105 грн
от 2 продавцов
105 грн
Купить
LCD 1602 для Arduino, ЖК дисплей c зеленой подсветкой с впаянным i2c модулем
На складе в г. Умань
Доставка по Украине
110 грн
Купить
LCD 1602 модуль для Arduino, ЖК дисплей, 16х2 blue
Доставка по Украине
по 105 грн
от 2 продавцов
105 грн
Купить
Импульсный генератор сигналов DDS 1602 с ЖК-дисплеем, 1 Гц-500 кГц
На складе в г.
Полтава
Доставка по Украине
1 171 грн
Купить
LCD Keypad Shield модуль Arduino 1602 ЖК дисплей
На складе в г. Ровно
Доставка по Украине
200 грн
Купить
LCD дисплей 1602A 16×2 с I2C переходником, синяя подсветка ЖК Arduino дисплей
На складе
Доставка по Украине
200 грн
Купить
Смотрите также
LCD 1602 модуль для Arduino, ЖК дисплей, 16х2 blue Без бренда
Доставка по Украине
137 грн
Купить
LCD 1602 модуль для Arduino, ЖК дисплей, 16х2 blue
Доставка по Украине
152 грн
142 грн
Купить
LCD Keypad Shield модуль Arduino 1602 ЖК дисплей
Доставка по Украине
311 грн
233 грн
Купить
ЖК LCD 1602 16х2 модуль с припаянным i2c модулем — синий дисплей
Доставка по Украине
139.80 грн
Купить
LCD 1602 модуль для Arduino, ЖК дисплей, 16х2 blue, 102751
На складе в г.
Ровно
Доставка по Украине
115 грн
Купить
LCD Keypad Shield модуль Arduino 1602 ЖК дисплей, 102971
На складе в г. Ровно
Доставка по Украине
210 грн
Купить
ЖК LCD 1602 16х2 модуль с припаянным i2c модулем — зеленый дисплей
Доставка по Украине
по 161.9 грн
от 2 продавцов
161.90 грн
Купить
LCD Keypad Shield модуль Arduino 1602 ЖК дисплей Без бренда
Доставка по Украине
242 грн
Купить
Arduino ЖК LCD 1602 16х2 модуль дисплей КНОПКИ
Доставка из г. Полтава
по 138.3 грн
от 2 продавцов
138.30 грн
Купить
Модуль дисплей Arduino — синий, ЖК LCD 1602 16х2
Доставка из г. Полтава
по 156.6 грн
от 2 продавцов
156.60 грн
Купить
ЖК LCD 1602 16х2 модуль дисплей Arduino — зеленый
Доставка из г. Полтава
по 156.6 грн
от 2 продавцов
156.60 грн
Купить
LCD 1602 для Arduino, ЖК дисплей c синей подсветкой (без i2c модуля)
На складе в г.
Умань
Доставка по Украине
87 грн
Купить
LCD Keypad Shield модуль Arduino с 1602 ЖК-дисплеем
На складе
Доставка по Украине
200 — 438 грн
от 2 продавцов
438 грн
Купить
LCD Keypad Shield модуль Arduino 1602 ЖК дисплей
Доставка из г. Ровно
200 грн
Купить
Конструктор для сборки простого DDS генератора сигналов
Продолжая тему электронных конструкторов я хочу и в этот раз рассказать о одном из устройств для пополнения арсенала измерительных приборов начинающего радиолюбителя.
Правда измерительным это устройство не назовешь, но то что оно помогает при измерениях это однозначно.
Довольно часто радиолюбителю, да и не только, приходится сталкиваться с необходимостью проверки разных электронных устройств. Это бывает как на этапе отладки, так и на этапе ремонта.
Для проверки бывает необходимо проследить прохождение сигнала по разным цепям устройства, но само устройство не всегда позволяет это сделать без внешних источников сигнала.
Например при настройке/проверке многокаскадного НЧ усилителя мощности.
Для начала стоит немного объяснить о чем пойдет речь в данном обзоре.
Рассказать я хочу о конструкторе, позволяющим собрать генератор сигналов.
Генераторы бывают разные, например ниже тоже генераторы 🙂
Но собирать мы будем генератор сигналов. Я много лет пользуюсь стареньким аналоговым генератором. В плане генерации синусоидальных сигналов он очень хорош, диапазон частот 10-100000Гц, но имеет большие габариты и не умеет выдавать сигналы других форм.
В данном случае же собирать будем DDS генератор сигналов.
DDS это Direct Digital Synthesizer или на русском — схема прямого цифрового синтеза.
Данное устройство может формировать сигналы произвольной формы и частоты используя в качестве задающего внутренний генератор с одной частотой.
Преимущества данного типа генераторов в том, что можно иметь большой диапазон перестройки с очень мелким шагом и при необходимости иметь возможность формирования сигналов сложных форм.
Как всегда, для начала, немного об упаковке.
Помимо стандартной упаковки, конструктор был упакован в белый плотный конверт.
Все компоненты сами находились в антистатическом пакете с защелкой (довольно полезная в хозяйстве радиолюбителя вещь 🙂 )
Внутри упаковки компоненты были просто насыпом, и при распаковке выглядели примерно так.
Дисплей был обернут пупырчатым полиэтиленом. Примерно с год назад я уже делал обзор такого дисплея с применением, потому останавливаться на нем не буду, скажу лишь что доехал он без происшествий.
В комплекте также присутствовали два BNC разъема, но более простой конструкции чем в обзоре осциллографа.
Отдельно на небольшом кусочке вспененного полиэтилена были микросхемы и панельки для них.
В устройстве применен микроконтроллер ATmega16 фирмы Atmel.
Процессор это по сути просто вычислитель, микроконтроллер же в своем составе содержит кроме процессора ОЗУ и ПЗУ, и также могут присутствовать различные периферийные устройства, ЦАП, АЦП, ШИМ контроллер, компараторы и т.
п.Вторая микросхема — Сдвоенный операционный усилитель LM358. Самый обычный, массовый, операционный усилитель.
Сначала разложим весь комплект и посмотрим что же нам дали.
Печатная плата
Дисплей 1602
Два BNC разъема
Два переменных резистора и один подстроечный
Кварцевый резонатор
Резисторы и конденсаторы
Микросхемы
Шесть кнопок
Разные разъемы и крепеж
Печатная плата с двухсторонней печатью, на верхней стороне нанесена маркировка элементов.
Металлизация выполнена качественно, замечаний у меня не возникло, покрытие контактных площадок отличное, паяется легко.
Переходы между сторонами печати сделаны двойными.
Почему сделано именно так, а не как обычно, я не знаю, но это только добавляет надежности.
Сначала по печатной плате я начал чертить принципиальную схему. Но уже в процессе работы я подумал, что наверняка при создании данного конструктора использовалась какая нибудь уже известная схема.
Так и оказалось, поиск в интернет вывел меня на изначальную версию данного устройства.
Но я все равно решил дочертить схему в именно том виде как она есть и могу сказать, что она на 100% соответствует исходному варианту. Разработчики конструктора просто разработали свой вариант печатной платы. Это означает, что если существуют альтернативные прошивки данного прибора, то они будут работать и здесь.
Есть замечание к схемотехнике, выход HS взят прямо с вывода процессора, никаких защит нет, потому есть шанс случайно сжечь этот выход 🙁
Раз уж рассказывать, то стоит описать функциональные узлы данной схемы и расписать некоторые из них более расширенно.
Я сделал цветной вариант принципиальной схемы, на котором цветом выделил основные узлы.
Мне тяжело подобрать названия цветам, потом буду описывать как смогу 🙂
Фиолетовый слева — узел первоначального сброса и принудительного при помощи кнопки.
Зеленый — Кнопки переключения режимов работы
Светло фиолетовый? — Дисплей 1602, резистор ограничения тока подсветки и подстроечный резистор регулировки контрастности.
Красный — узел усилителя сигнала и регулировки сдвига относительно нуля (ближе к концу обзора показано что он делает)
Синий — ЦАП. Цифро Аналоговый Преобразователь. Собран ЦАП по схеме R2R матрицы, это один из самых простых вариантов ЦАП. В данном случае применен 8 бит ЦАП, так как используются все выводы одного порта микроконтроллера. Изменяя код на выводах процессора можно получить 256 уровней напряжения (8 бит).
Состоит данный ЦАП из набора резисторов двух номиналов, отличающихся друг от друга в 2 раза, от этого и пошло название, состоящее из двух частей R и 2R.Преимущества такого решения — большая скорость при копеечной стоимости, резисторы лучше применять точные. Мы с товарищем применяли такой принцип но для АЦП, выбор точных резисторов был невелик, потому мы использовали немного другой принцип, ставили все резисторы одного номинала, но там где надо 2R, применяли 2 последовательно включенных резистора.
Такой принцип Цифро аналогового преобразования был в одной из первых «звуковых карт» — Covox. Там была также R2R матрица, подключаемая к LPT порту.
Как я выше писал, в данном конструкторе ЦАП имеет разрешение 8 бит, или 256 уровней сигнала, для простого прибора этого более чем достаточно.
На странице автора кроме схемы, прошивки и т.п. обнаружилась блок-схема данного прибора.
По ней более понятная связ узлов.
С основной частью описания закончили, расширенная будет далее по тексту, а мы перейдем непосредственно к сборке.
Как и в прошлых примерах начать я решил с резисторов.
В данном конструкторе резисторов много, но номиналов всего несколько.
Основное количество резисторов имеют всего два номинала, 20к и 10к и почти все задействованы в R2R матрице.
Чтобы немного облегчить сборку, скажу что можно даже не определять их сопротивелние, просто 20к резисторов 9 штук, а 10к резисторов соответственно 8 🙂
В этот раз я применил несколько другую технологию монтажа. мне она нравится меньше, чем предыдущие, но также имеет право на жизнь. Такая технология в некоторых случаяюх ускоряет монтаж, особенно на большом количестве одинаковых элементов.
В данном случае выводы резисторов формуются также как и раньше, после этого на плату устанавливается сначала все резисторы одного номинала, потом второго, получаются две такие линейки компонентов.
С обратной стороны выводы немного загибаются, но несильно, главное чтобы элементы не выпали, и плата кладется на стол выводами вверх.
Дальше берем припой в одну руку, паяльник в другую и пропаиваем все заполненные контактные площадки.
Сильно усердствовать с количеством компонентов не стоит, так как если набить так сразу всю плату, то в этом «лесу» можно и заблудиться 🙂
В конце обкусываем торчащие выводы компонентов впритык к припою. Бокорезами можно захватывать сразу несколько выводов (4-5-6 штук за один раз).
Лично я такой способ монтажа не очень приветствую и показал его просто ради демонстрации различных вариантов сборки.
Из недостатков такого способа:
После обрезки получаются острые торчащие кончики
Если компоненты стоят не в ряд, то легко получается каша из выводов, где все начинает путаться и это только тормозит работу.
Из достоинств:
Высокая скорость монтажа однотипных компонентов установленных в один — два ряда
Так как выводы сильно не загибаются, то облегчается демонтаж компонента.
Такой способ монтажа можно часто встретить в дешевых компьютерных блоках питания, правда там выводы не обкусывают, а срезают чем то типа режущего диска.
После монтажа основного количества резисторов у нас останется несколько штук разного номинала.
С парой понятно, это два резистора 100к.
Три последних резистора это —
коричневый — красный — черный — красный — коричневый — 12к
красный — красный — черный — черный — коричневый — 220 Ом.
коричневый — черный — черный — черный — коричневый — 100 Ом.
Запаиваем последние резисторы, плата после этого должна выглядеть примерно так.
Резисторы с цветовой маркировкой вещь хорошая, но иногда возникает путаница с тем, откуда считать начало маркировки.
И если с резисторами, где маркировка состоит из четырех полосок, проблем обычно не возникает, так как последняя полоска чаще либо серебряная либо золотая, то с резисторами где маркировка из пяти полос, могут возникнуть проблемы.
Дело в том, что последняя полоса может иметь цвет как у полосок означающих номинал.
Для облегчения распознавания маркировки, последняя полоса должна отстоять от остальных, но это в идеальном случае.
В реальной же жизни все бывает совсем не так как задумывалось и полоски идут в ряд на одном расстоянии друг от друга.
К сожалению в таком случае помочь может либо мультиметр, либо просто логика (в случае сборки устройства из набора), когда просто убираются все известные номиналы, а уже по оставшимся можно понять что за номинал перед нами.
Для примера пара фото вариантов маркировки резисторов в этом наборе.
1. На двух соседних резисторов попалась «зеркальная» маркировка, где не имеет значения откуда читать номинал 🙂
2. Резисторы на 100к, видно что последняя полоска стоит чуть дальше от основных (на обоих фото номинал читается слева — направо).
Ладно, с резисторами и их сложностями в маркировке закончили, перейдем к более простым вещам.
Конденсаторов в этом наборе всего четыре, при этом они парные, т.е. всего два номинала по две штуки каждого.
Также в комплекте дали кварцевый резонатор на 16 МГц.
О конденсаторах и кварцевом резонаторе я рассказывал в прошлом обзоре, потому просто покажу куда они должны устанавливаться.
Видимо изначально все конденсаторы задумывались одного типа, но конденсаторы на 22 пФ заменили небольшими дисковыми. Дело в том, что место на плате рассчитано под расстояние между выводами 5мм, а мелкие дисковые имеют всего 2.5мм, потому придется выводы им немного разогнуть. Разгибать придется около корпуса (благо выводы мягкие), так как из-за того что над ними стоит процессор, то необходимо получить минимальную высоту над платой.
В комплекте к микросхемам дали пару панелек и несколько разъемов.
На следующем этапе они нам и понадобятся, а кроме них возьмем длинный разъем (мама) и четырехконтактного «папу» (на фото не попал).
Панельки для установки микросхем дали самые обычные, хотя если сравнивать с панельками времен СССР, то шик.
На самом деле, как показывает практика, такие панельки в реальной жизни служат дольше самого прибора.
На панельках присутствует ключ, небольшой вырез на одной из коротких сторон. Собственно самой панельке все равно как вы ее поставите, просто потом по вырезу удобнее ориентироваться при установке микросхем.
При установке панелек устанавливаем их также как сделано обозначение на печатной плате.
После установки панелек плата начинает приобретать некоторый вид.
Управление прибором производится при помощи шести кнопок и двух переменных резисторов.
В оригинале прибора использовалось пять кнопок, шестую добавил разработчик конструктора, она выполняет функцию сброса. Если честно, то я не совсем понимаю пока ее смысл в реальном применении так как за все время тестов она мне ни разу не понадобилась.
Выше я писал что в комплекте дали два переменных резистора, также в комплекте еще был подстроечный резистор. Немного расскажу про эти компоненты.
Переменные резисторы предназначены для оперативного изменения сопротивления, кроме номинала имеют еще маркировку функциональной характеристики.
Функциональная характеристика это то, как будет меняться сопротивление резистора при повороте ручки.
Существует три основные характеристики:
А (в импортном варианте В) — линейная, изменение сопротивления линейно зависит от угла поворота.
Такие резисторы, например, удобно применять в узлах регулировки напряжения БП.
Б (в импортном варианте С) — логарифмическая, сопротивление сначала меняется резко, а ближе к середине более плавно.
В (в импортном варианте A) — обратно-логарифмическая, сопротивление сначала меняется плавно, ближе к середине более резко. Такие резисторы обычно применяют в регуляторах громкости.
Дополнительный тип — W, производится только в импортном варианте. S-образная характеристика регулировки, гибрид логарифмического и обратно-логарифмического. Если честно, то я не знаю где такие применяются.
Кому интересно, могут почитать здесь подробнее.
Кстати мне попадались импортные переменные резисторы у которых буква регулировочной характеристики совпадала с нашей. Например вот современный импортный переменный резистор имеющий линейную характеристику и букву А в обозначении. Если есть сомнения, то лучше искать дополнительную информацию на сайте.
В комплекте к конструктору дали два переменных резистора, причем маркировку имел только один 🙁
Также в комплекте был один подстроечный резистор.
по своей сути это то же самое что переменный, только он не рассчитан на оперативную регулировку, а скорее — подстроил и забыл.
Такие резисторы обычно имеют шлиц под отвертку, а не ручку, и только линейную характеристику изменения сопротивления (по крайней мере другие мне не попадались).
Запаиваем резисторы и кнопки и переходим к BNC разъемам.
Если планируется использовать устройство в корпусе, то возможно стоит купить кнопки с более длинным штоком, чтобы не наращивать те, что дали в комплекте, так будет удобнее.
А вот переменные резисторы я бы вынес на проводах, так как расстояние между ними очень маленькое и пользоваться в таком виде будет неудобно.
BNC разъемы хоть и попроще, чем в обзоре осциллографа, но мне понравились больше.
Ключевое — их легче паять, что немаловажно для начинающего.
Но появилось и замечание, конструкторы так близко поставили разъемы на плате, что закрутить две гайки невозможно в принципе, всегда одна будет сверху другой.
Вообще в реальной жизни редко когда необходимы оба разъема сразу, но если бы конструкторы раздвинули их хотя бы на пару миллиметров, то было бы гораздо лучше.
Собственно пайка основной платы завершена, теперь можно установить на свое место операционный усилитель и микроконтроллер.
Перед установкой я обычно немного изгибаю выводы так, чтобы они были ближе к центру микросхемы. Делается это очень просто, берется микросхема двумя руками за короткие стороны и прижимается вертикально стороной с выводами к ровному основанию, например к столу. Изгибать выводы надо не очень много, тут скорее дело привычки, но устанавливать в панельку потом микросхему гораздо удобнее.
При установке смотрим чтобы выводы случайно не загнулись внутрь, под микросхему, так как при отгибании обратно они могут отломиться.
Микросхемы устанавливаем в соответствии ключом на панельке, которая в свою очередь установлена в соответствии с маркировкой на плате.
На этом монтаж основной платы можно считать законченным.
После всех операций плата должна выглядеть примерно так.
Закончив с платой переходим к дисплею.
В комплекте дали штыревую часть разъема, который необходимо припаять.
после установки разъема я сначала припаиваю один крайний вывод, не важно красиво он припаян или нет, главное добиться того, чтобы разъем стоял плотно и перпендикулярно плоскости платы. Если необходимо, то прогреваем место пайки и подравниваем разъем.
После выравнивания разъема пропаиваем остальные контакты.
Все, можно промывать плату. В этот раз я это решил сделать до проверки, хотя обычно советую делать промывку уже после первого включения, так как иногда приходится еще что нибудь паять.
Но как показала практика, с конструкторами все гораздо проще и после сборки паять приходится редко.
Промывать можно разными способами и средствами, кто то использует спирт, кто то спирто-бензиновую смесь, я мою платы ацетоном, по крайней мере пока могу его купить.
Уже когда промыл, то вспомнил совет из предыдущего обзора по поводу щетки, так как я пользуюсь ваткой. Ничего, придется перенести эксперимент на следующий раз.
У меня в работе вработалась привычка после промывки платы покрывать ее защитным лаком, обычно снизу, так как попадание лака на разъемы недопустимо.
В работе я использую лак Пластик 70.
Данный лак очень «легкий», т.е. он при необходимости смывается ацетоном и пропаивается паяльником. Есть еще хороший лак Уретан, но с ним все заметно сложнее, он прочнее и паяльником пропаять его гораздо труднее. ТАкой лак используется для тяжелых условий эксплуатации и тогда, когда есть уверенность в том, что плату паять больше не будем, хотя бы какое то длительное время.
После покрытия лаком плата становится более глянцевой и приятной на ощупь, возникает некоторое ощущение законченности процесса 🙂
Жалко фото не передает общую картину.
Меня иногда смешили слова людей типа — этот магнитофон/телевизор/приемник ремонтировали, вон видно следы пайки 🙂
При хорошей и правильной пайке следов ремонта нет.
Только специалист сможет понять, ремонтировали устройство или нет.
Пришла очередь установки дисплея. Для этого в комплекте дали четыре винтика М3 и две монтажные стойки.
Дисплей крепится только со стороны обратной разъему, так как со стороны разъема он держится собственно за сам разъем.
Устанавливаем стойки на основную плату, затем устанавливаем дисплей, ну и в конце фиксируем всю эту конструкцию при помощи двух оставшихся винтиков.
понравилось то, что даже отверстия совпали с завидной точностью, причем без подгонки, просто вставил и вкрутил винтики :).
Ну все, можно пробовать.
Подаю 5 Вольт на соответствующие контакты разъема и…
И ничего не происходит, только включается подсветка.
Не стоит пугаться и сразу искать решение на форумах, все нормально, так и должно быть.
Вспоминаем что на плате есть подстроечный резистор и он там не зря 🙂
Данным подстроечным резистором надо отрегулировать контрастность дисплея, а так как он изначально стоял в среднем положении, то вполне закономерно, что мы ничего не увидели.
Берем отвертку и вращаем этот резистор добиваясь нормального изображения на экране.
Если сильно перекрутить, то будет переконтраст, мы увидим все знакоместа сразу, а активные сегменты будут еле просматриваться, в этом случае просто крутим резистор в обратную сторону пока неактивные элементы не сойдут почти на нет.
Можно отрегулировать так, что неактивные элементы вообще не будут видны, но я обычно оставляю их еле заметными.
Дальше мне бы перейти к тестированию, да не тут то было.
Когда я получил плату, то первым делом заметил, что помимо 5 Вольт ей надо +12 и -12, т.е. всего три напряжения. Я прям вспомнил РК86, где надо было +5, +12 и -5 Вольт, причем подавать их надо было в определенной последовательности.
Если с 5 Вольт проблем не было, да и с +12 Вольт также, то -12 Вольт стали небольшой проблемой. Пришлось сделать небольшой временный блок питания.
Ну в процессе была классика, поиск по сусекам того из чего можно его собрать, трассировка и изготовление платы.
Так как трансформатор у меня был только с одной обмоткой, а импульсник городить не хотелось, то я решил собирать БП по схеме с удвоением напряжения.
Скажу честно, это далеко не самый лучший вариант, так как такая схема имеет довольно высокий уровень пульсаций, а запаса по напряжению, чтобы стабилизаторы могли его полноценно фильтровать у меня было совсем впритык.
Сверху та схема по которой делать более правильно, снизу та, по которой делал я.
Отличие между ними в дополнительной обмотке трансформатора и двух диодах.
Трансформатор я поставил также почти без запаса. Но при этом он достаточен при нормально сетевом напряжении.
Я бы рекомендовал применить трансформатор как минимум на 2 ВА, а лучше на 3-4ВА и имеющий две обмотки по 15 Вольт.
Кстати потребление платы небольшое, по 5 Вольт вместе с подсветкой ток составляет всего 35-38мА, по 12 Вольт ток потребления еще меньше, но зависит от нагрузки.
В итоге у меня вышла небольшая платка, по размерам чуть больше спичечного коробка, в основном в высоту.
Разводка платы на первый взгляд может показаться несколько странной, так как можно было повернуть трансформатор на 180 градусов и получить более аккуратную разводку, я так сначала и сделал.
Но в таком варианте выходило, что дорожки с сетевым напряжением оказывались в опасной близости от основной платы прибора и я решил немного изменить разводку. не скажу что стало отлично, но по крайней мере так хоть немного безопаснее.
Можно убрать место под предохранитель, так как с примененным трансформатором в нем нет особой нужды, тогда будет еще лучше.
Так выглядит полный комплект прибора. для соединения БП с платой прибора я спаял небольшой жесткий соединитель 4х4 контакта.
Плата БП подключается при помощи соединителя к основной плате и теперь можно переходить к описанию работы прибора и тестированию. Сборка на этом этапе окончена.
Можно было конечно поставить все это в корпус, но для меня такой прибор скорее вспомогательный, так как я уже смотрю в сторону более сложных DDS генераторов, но и стоимость их не всегда подойдет новичку, потому я решил оставить как есть.
Перед началом тестирования опишу органы управления и возможности устройства.
На плате есть 5 кнопок управления и кнопка сброса.
Но по поводу кнопки сброса думаю все понятно и так, а остальные я опишу более подробно.
Стоит отметить небольшой «дребезг» при переключении правой/левой кнопки, возможно программный «антидребезг» имеет слишком маленькое время, проявляется в основном только в режиме выбора частоты выхода в режиме HS и шага перестройки частоты, в остальных режимах проблем не замечено.
Кнопки вверх и вниз переключают режимы работы прибора.
1. Синусоидальный
2. Прямоугольный
3. Пилообразный
4. Обратный пилообразный
1. Треугольный
2. Высокочастотный выход (отдельный разъем HS, остальные формы приведены для выхода DDS)
3. Шумоподобный (генерируется случайным перебором комбинаций на выходе ЦАП)
4. Эмуляция сигнала кардиограммы (как пример того, что генерировать можно любые формы сигналов)
1-2.
Изменять частоту на выходе DDS можно в диапазоне 1-65535ГЦ с шагом 1Гц
3-4. Отдельно есть пункт, позволяющий выбрать шаг перестройки, по умолчанию включается шаг 100Гц.
Изменять частоту работы и режимы можно только в режиме, когда генерация выключена., изменение происходит при помощи кнопок влево/вправо.
Включается генерация кнопкой START.
Также на плате расположены два переменных резистора.
Один из них регулирует амплитуду сигнала, второй — смещение.
На осциллограммах я попытался показать как это выглядит.
Верхние две — изменение уровня выходного сигнала, нижние — регулировка смещения.
Дальше пойдут результаты тестов.
Все сигналы (кроме шумоподобного и ВЧ) проверялись на четырех частотах:
1. 1000Гц
2. 5000Гц
3. 10000Гц
4. 20000Гц.
На частотах выше был большой завал потому эти осциллограммы приводить не имеет особого смысла.
Для начала синусоидальный сигнал.
Пилообразный
Обратный пилообразный
Треугольный
Прямоугольный с выхода DDS
Кардиограмма
Прямоугольный с ВЧ выхода
Здесь предоставляется выбор только из четырех частот, их я и проверил
1. 1МГц
2. 2МГц
3. 4МГц
4. 8МГц
Шумоподобный в двух режимах развертки осциллографа, чтобы было более понятно что он из себя представляет.
Как показало тестирование, сигналы имеют довольно искаженную форму начиная примерно с 10КГц. Сначала я грешил на упрощенный ЦАП, да и на саму простоту реализации синтеза, но захотелось проверить более тщательно.
Для проверки я подключился осциллографом прямо на выход ЦАП и установил максимально возможную частоту синтезатора, 65535Гц.
Здесь картина получше, особенно с учетом того, что генератор работал на максимальной частоте. Подозреваю что виной простая схема усиления, так как до ОУ сигнал заметно «красивее».
Ну и групповое фото небольшого «стенда» начинающего радиолюбителя 🙂
Резюме.
Плюсы
Качественное изготовление платы.
Все компоненты были в наличии
Никаких сложностей при сборке не возникло.
Большие функциональные возможности
Минусы
BNC разъемы стоят слишком близко друг к другу
Нет защиты по выходу HS.
Мое мнение. Можно конечно сказать что характеристики прибора совсем плохие, но стоит учитывать то, что это DDS генератор самого начального уровня и не совсем правильно было бы ожидать от него чего то большего. Порадовала качественная плата, собирать было одно удовольствие, не было ни одного места, которое пришлось «допиливать». В виду того, что прибор собран по довольно известной схеме, есть надежда на альтернативные прошивки, которые могут увеличить функционал. С учетом всех плюсов и минусов я вполне могу рекомендовать этот набор как стартовый для начинающих радиолюбителей.
Фух, вроде все, если накосячил где то, пишите, исправлю/дополню 🙂
Товар для написания обзора предоставлен магазином.
Обзор опубликован в соответствии с п.18 Правил сайта.
LCD1602 LCD монитор 1602 5V синий/зеленый экран для arduino
- -20%
поиск
9,99 €
7,99 € Сэкономьте 20%
Время отправки заказа от 3 до 24 часов
LCD1602 ЖК-монитор 1602 5V синий/зеленый экран для arduino
Выберите цвет: желтый зеленый Синийжелто-зеленый
Количество
В наличии
Как заказать
Политика безопасности
Доставка
- информация о продукте
Вам также может понравиться
Быстрый просмотр
29,99 €
Быстрый просмотр
14,99 €
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
4,99 € -20% €3,99
- -20%
Клиенты, которые купили этот товар, также купили:
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
14,99 €
Быстрый просмотр
239 €.
99
- Упаковка
Быстрый просмотр
29,99 €
39 других товаров из этой же категории:
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
17,99 €
Быстрый просмотр
Быстрый просмотр
6,24 € -20% 4,99 €
- Распродажа!
- -20%
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
15,99 €
Быстрый просмотр
15,99 €
Быстрый просмотр
64,99 €
-€8.
00
€56,99
- В продаже!
- -8,00 €
Быстрый просмотр
Быстрый просмотр
14,99 €
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
34,99 €
Быстрый просмотр
4,99 € -20% €3,99
- -20%
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
17,99 €
Быстрый просмотр
Быстрый просмотр
29,99 €
-€10.
00
€19.99
- В продаже!
- -10,00 €
Быстрый просмотр
34,99 €
Быстрый просмотр
11,99 €
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
13,99 €
Быстрый просмотр
Быстрый просмотр
18,99 €
Быстрый просмотр
14,99 €
Быстрый просмотр
Быстрый просмотр
14,99 €
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
14,99 €
LCD1602 LCD монитор 1602 5V синий/зеленый экран для arduino
Многофункциональный генератор сигналов Arduino
Посмотреть галерею
Команда (1)
- Йокуц
Этот проект был
создано 19.
07.2016
и последний раз обновлялся 6 лет назад.
Это мой генератор сигналов на основе Arduino, использующий ЦАП с 8-битной резисторной лестницей. Он работает с частотой дискретизации 65536 Гц и может создавать любую (целочисленную) частоту от 1 Гц до 30 кГц в виде синусоидальной, пилообразной, треугольной и различных пропорций прямоугольной волны.
Мой генератор выдает усиленный сигнал, а также неусиленный сигнал высокого качества. Есть встроенный ЖК-дисплей, показывающий текущую частоту, а также динамик. ЖК-дисплей на самом деле является взломанным дешевым карманным калькулятором, для которого я узнал, как нажимать CE, +, = и 1 с помощью Arduino, чтобы на ЖК-дисплее отображалось определенное число. Да я знаю, что это глупый хак :). Генератор работает от 9батарея В. Два видео показаны ниже; один для взломанного дисплея калькулятора и один для самого генератора.
Программное обеспечение Arduino и некоторые другие файлы связаны ниже, электроника почти такая же, как на instructables.com/id/Arduino-Waveform
Для тестирования R-лестницы-DAC
