Что такое светодиоды высокой яркости. Каковы их основные характеристики. В чем их преимущества перед обычными светодиодами. Где применяются светодиоды повышенной яркости. Как выбрать подходящий светодиод высокой мощности.
Что такое светодиоды высокой яркости и в чем их особенности
Светодиоды высокой яркости (High Brightness LED, HBLED) — это светоизлучающие диоды, обеспечивающие значительно более высокий уровень светового потока по сравнению с обычными светодиодами. Основные особенности HBLED:
- Световой поток более 50 люмен (для сравнения, обычные светодиоды дают 2-3 люмена)
- Потребляемая мощность более 1 Вт
- Эффективность более 100 лм/Вт
- Специальная конструкция для эффективного отвода тепла
- Применение технологии поверхностного монтажа
Благодаря этим характеристикам светодиоды высокой яркости способны обеспечить уровень освещенности, достаточный для использования в системах общего освещения.
Преимущества светодиодов повышенной яркости перед другими источниками света
По сравнению с традиционными источниками света HBLED обладают рядом существенных преимуществ:
- Высокая энергоэффективность — более 100 лм/Вт против 18 лм/Вт у ламп накаливания
- Длительный срок службы — до 50 000 часов и более
- Отсутствие ртути и других вредных веществ
- Мгновенное включение без периода разогрева
- Устойчивость к механическим воздействиям
- Широкие возможности управления яркостью и цветом
Эти преимущества делают светодиоды высокой яркости оптимальным выбором для многих применений в современных системах освещения.
Основные области применения светодиодов высокой мощности
Благодаря своим характеристикам HBLED нашли широкое применение в различных сферах:
- Общее освещение помещений и улиц
- Архитектурная и ландшафтная подсветка
- Автомобильные фары и сигнальные огни
- Прожекторы и световые приборы
- Экраны и информационные табло
- Подсветка в ЖК-телевизорах и мониторах
- Светильники для растений
Высокая яркость, экономичность и долговечность делают светодиоды отличным выбором для этих и многих других областей применения.
Технологические особенности конструкции мощных светодиодов
Конструкция светодиодов высокой яркости имеет ряд особенностей, обеспечивающих их высокую эффективность:
- Использование технологии поверхностного монтажа
- Наличие теплоотводящей пластины в основании корпуса
- Применение специальных теплопроводящих материалов
- Оптимизированная геометрия кристалла
- Эффективные люминофоры для белых светодиодов
Эти конструктивные решения позволяют эффективно отводить тепло от кристалла и обеспечивать высокий уровень светоотдачи при сохранении длительного срока службы.
Основные параметры и характеристики светодиодов высокой яркости
При выборе HBLED следует учитывать следующие ключевые параметры:
- Световой поток (лм) — характеризует яркость светодиода
- Цветовая температура (К) — определяет оттенок белого света
- Индекс цветопередачи (CRI) — показывает качество передачи цветов
- Угол излучения — ширина светового пучка
- Прямое падение напряжения (В) — рабочее напряжение светодиода
- Максимальный прямой ток (мА) — предельно допустимый ток
- Тепловое сопротивление (°C/Вт) — способность отводить тепло
Правильный выбор этих параметров позволяет подобрать оптимальный светодиод для конкретного применения.
Особенности питания и управления светодиодами повышенной яркости
Для эффективной и надежной работы HBLED требуют специальных схем питания и управления:
- Использование стабилизированных источников тока
- Применение ШИМ-регулирования для управления яркостью
- Обеспечение эффективного теплоотвода
- Защита от перегрева и превышения тока
- Использование оптики для формирования требуемой диаграммы направленности
Правильно спроектированная схема питания и управления позволяет максимально реализовать потенциал светодиодов высокой яркости и обеспечить их длительную и надежную работу.
Перспективы развития технологии светодиодов высокой мощности
Технология HBLED продолжает активно развиваться. Основные направления совершенствования:
- Повышение световой отдачи (до 200-300 лм/Вт)
- Улучшение цветопередачи (CRI > 95)
- Снижение стоимости производства
- Создание гибких светодиодных панелей
- Разработка новых люминофоров
- Интеграция с системами управления освещением
Эти разработки позволят еще больше расширить области применения светодиодов высокой яркости и сделать их использование еще более эффективным и выгодным.

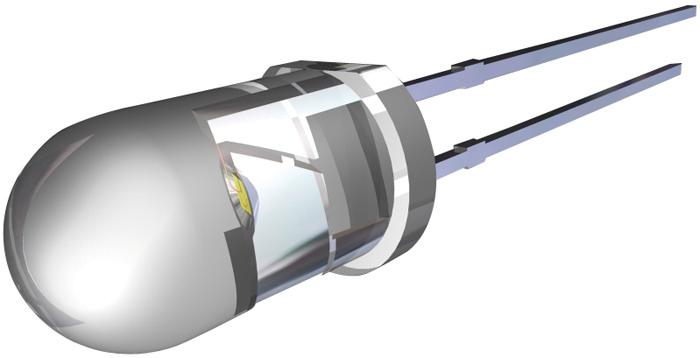

Светодиоды GNL повышенной яркости диаметром 5 мм
Светодиоды GNL-5033xx — Одним из выгодных отличий этих светодиодов является их дешевизна, широкий спектр цветового предложения, а так же легкость работы с ними. Хотелось бы особо отметить то, что при работе с выводными светодиодами можно изготовить вывеску любой сложности, по желанию заказчика.
ОСНОВНЫЕ ПАРАМЕТРЫ (при Та= 25°С)
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Наименование | Цвет свечения | Цвет линзы | Прямое падение напряжения, В | Сила света, мкд (при IF=20 мА) | Угол половинной мощности 2Θ½ | Мин. упаковка | |||
|---|---|---|---|---|---|---|---|---|---|
| Мин. | Тип. | ||||||||
| GNL-5033LRC | Красный | GaAlAs | 660 нм | Бесцветная прозрачная | 1,8 | 60 | 80 | 120° | 1000 |
| GNL-5033URC | Красный | GaAlAs | 660 нм | Бесцветная прозрачная | 1,8 | 140 | 150 | 120° | 1000 |
| GNL-5033UEC | Красный | GaAlInP | 625 нм | Бесцветная прозрачная | 2,0 | 150 | 160 | 120° | 1000 |
| GNL-5033UYC | Желтый | GaAlInP | 585 нм | Бесцветная прозрачная | 2,0 | 150 | 160 | 120° | 1000 |
| GNL-5033UGC | Зеленый | GaAlInP | 572 нм | Бесцветная прозрачная | 2,0 | 90 | 110 | 120° | 1000 |
| GNL-5033PGC | Чистый зеленый | InGaN | 525 нм | Бесцветная прозрачная | 3,6 | 660 | 720 | 120° | 500 |
| GNL-5033BGC | Сине-зеленый | InGaN | 505 нм | Бесцветная прозрачная | 3,6 | 660 | 720 | 120° | 500 |
| GNL-5033UBC | Синий | InGaN | 470 нм | Бесцветная прозрачная | 3,6 | 240 | 280 | 120° | 1000 |
Внимание! Светодиоды восприимчивы к воздействию статического электричества.
- Блоки питания для светодиодов 12V
- Как подключить светодиод
- Контроллер светодиодный программируемый класса Dominator
| Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 3921 шт. в наличии | срок поставки 40-60 дней | Склад #0206 | нет на складе | срок поставки 40-60 дней | «> в наличии на 1 складеСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 63 шт. в наличии | срок поставки 40-60 дней | Склад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 12 шт. в наличии | срок поставки 40-60 дней | Склад #0209 | нет на складе | срок поставки 40-60 дней | «> в наличии на 1 складеСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 64 шт. в наличии | срок поставки 40-60 дней | Склад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 180 шт. в наличии | срок поставки 40-60 дней | Склад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 62 шт. в наличии | срок поставки 40-60 дней | Склад #0209 | нет на складе | срок поставки 40-60 дней | «> в наличии на 1 складеСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 3 шт. в наличии | срок поставки 40-60 дней | Склад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 57 шт. в наличии | срок поставки 40-60 дней | Склад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 6894 шт. в наличии | срок поставки 40-60 дней | Склад #0206 | нет на складе | срок поставки 40-60 дней | Склад #0209 | нет на складе | срок поставки 40-60 дней | «> в наличии на 1 складеСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 93 шт. в наличии | срок поставки 40-60 дней | Склад #0206 | нет на складе | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | «> в наличии на 1 складеСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней | Склад #0205 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 3710 шт. в наличии | срок поставки 40-60 дней | Склад #0209 | нет на складе | срок поставки 40-60 дней | «> в наличии на 1 складеСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 51174 шт. в наличии | срок поставки 40-60 дней | Склад #0214 | нет на складе | срок поставки 20-30 дней | «> в наличии на 1 складеСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 81 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 38 шт. в наличии | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | Склад #0209 | нет на складе | срок поставки 40-60 дней | «> в наличии на 2 складахСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 103 шт. в наличии | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | Склад #0209 | нет на складе | срок поставки 40-60 дней | «> в наличии на 1 складеСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 5 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 80 шт. в наличии | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | «> в наличии на 2 складахСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней | Склад #0205 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 106 шт. в наличии | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | Склад #0209 | нет на складе | срок поставки 40-60 дней | «> в наличии на 1 складеСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 14 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 94 шт. в наличии | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | «> в наличии на 2 складахСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней | Склад #0205 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 195 шт. в наличии | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | «> в наличии на 1 складеСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 91 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 54 шт. в наличии | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | «> в наличии на 2 складахСклад #03011 | нет на складе | срок поставки 15-25 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней | Склад #0205 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 44 шт. в наличии | срок поставки 40-60 дней | Склад #0204 | нет на складе | срок поставки 20-30 дней | «> в наличии на 1 складе
HB — Cree LED
Одноцветные светодиоды высокой яркости SMD обеспечивают лучшую в отрасли интенсивность и надежность для светодиодных видеоэкранов, одноцветных информационных дисплеев, сигнального и архитектурного освещения. Эти светодиоды доступны в широком диапазоне цветов, стилей упаковки и углов луча, чтобы удовлетворить многие требования приложений.
- Характеристики светодиодов HB
Технические характеристики
Документация
Версия | Последнее обновление | |
|---|---|---|
| 8 | 29 сент. 2021 | |
| 8 | 07 июл 2022 |
Версия | Последнее обновление | |
|---|---|---|
| 0 | 21 окт. 2022 | |
| 0 | 21 окт. 2022 | |
| 0 | 21 окт. 2022 | |
| 0 | 21 окт. 2022 | |
| 0 | 21 окт. 2022 | |
| 0 | 21 окт. 2022 | |
| 0 | 21 окт. 2022 | |
| 0 | 21 окт. 2022 |
12
Светодиод высокой мощности » Примечания по электронике
Светодиодыв настоящее время используются для освещения — для этого нужны светодиоды высокой яркости, иногда также называемые светодиодами высокой мощности.
Учебное пособие по светоизлучающим диодам Включает:
Светодиод
Как работает светодиод
Как делают светодиод
Технические характеристики светодиодов
срок службы светодиода
светодиодные пакеты
Светодиоды высокой мощности/яркости
Технология светодиодного освещения
Органические светодиоды, OLED
Другие диоды: Типы диодов
Светодиоды высокой яркости, также известные как HBLED или светодиоды высокой мощности, все чаще используются для освещения.
Эти мощные светодиоды или светодиоды высокой яркости обеспечивают гораздо более высокий уровень светоотдачи, чем традиционные светодиодные индикаторы. Это ставит перед технологией новые задачи, хотя они способны обеспечить высокий уровень производительности: более высокую эффективность, чем другие формы технологии освещения, и гораздо более длительный срок службы.
HBLED: определение светодиода высокой яркости
С появлением на рынке большого количества светодиодов и повышением доступных уровней освещенности полезно иметь возможность определить HBLED высокой яркости и светодиод высокой мощности, поскольку эти термины относятся к несколько разным аспектам работы.
- Светодиод высокой яркости Определение HBLED: Одно из определений HBLED состоит в том, что это светоизлучающий диод, который производит более 50 люмен (1 кандела = 12,75 люмен).
- Светодиод высокой мощности: Как правило, светодиод высокой мощности потребляет более 1 Вт мощности.
Хотя светодиоды высокой мощности и светодиоды высокой яркости, HBLED обычно могут быть одним и тем же, эти два определения относятся к разным характеристикам или параметрам.
Технология HBLED
В базовую светодиодную технологию было внесено несколько улучшений, позволяющих разрабатывать и успешно производить светодиоды высокой яркости HBLED.
Первоначальные индикаторные светодиоды использовали традиционный проводной корпус со сквозным отверстием. Стандартный 5-миллиметровый светодиод будет давать световой поток около двух или трех люменов при входной мощности 100 мВт, что эквивалентно 20 или 30 люменам на ватт.
Технология поверхностного монтажапозволила разработать светодиоды таким образом, чтобы печатная плата могла действовать как теплоотвод — со светодиодами, установленными на плате, можно было достаточно эффективно отводить любое тепло, и это позволяло увеличить уровень освещенности. Поскольку HBLED работают на гораздо более высоких уровнях мощности, ключевой проблемой является рассеивание повышенного уровня выделяемого тепла.
Следующей разработкой было добавление тепловой пластины непосредственно в нижнюю часть корпуса для поверхностного монтажа. Находясь непосредственно под светодиодным переходом, это позволяло отводить тепло гораздо эффективнее.
Светодиоды высокой яркости используют этот эффективный отвод тепла, чтобы позволить переходу HBLED оставаться в безопасных пределах, сохраняя при этом требуемый световой поток.
Кроме того, более эффективные производственные процессы позволили повысить эффективность.
Сравнение светодиодов высокой яркости и других технологий
Светодиоды высокой яркостиобладают некоторыми явными преимуществами по сравнению со многими другими формами ламп. Таблица сравнения HBLED с другими основными технологиями приведена ниже.
| Тип лампы | Типовая эффективность (люмен на ватт) |
|---|---|
| Светодиод высокой яркости, HBLED | >100 и улучшение |
| Вольфрамовая лампа накаливания | ~18 |
| Компактная люминесцентная лампа, CFL | ~60 |
| Лампы натриевые, напр. уличные фонари | ~100 — 200 |
Преимущества HBLED
Светодиоды высокой яркостиимеют ряд преимуществ по сравнению со стандартными светодиодами и другими технологиями.
- Обеспечивают более высокий уровень яркости, особенно по сравнению со стандартными светодиодами
- Более длительный срок службы по сравнению с другими технологиями освещения, включая лампы накаливания и компактные люминесцентные лампы.
