Что такое тональный генератор и для чего он нужен

Тональный генератор (или тон-генератор) — это устройство, предназначенное для генерации звуковых сигналов определенной частоты. В сфере работы с кабельными сетями тональные генераторы используются в паре с индуктивными щупами для:

• Трассировки и поиска нужных кабелей в пучках проводов
• Определения мест обрывов и коротких замыканий в кабельных линиях
• Проверки целостности проводников
• Идентификации жил многожильных кабелей

Тональный генератор подключается к исследуемому кабелю и подает в него звуковой сигнал определенной частоты. Этот сигнал улавливается индуктивным щупом, что позволяет отследить прохождение кабеля или найти место повреждения.

Принцип работы тонального генератора

Принцип работы тонального генератора для прозвонки кабелей основан на следующих этапах:

1. Генерация звукового сигнала заданной частоты (обычно 1-2 кГц)
2. Подача сигнала в исследуемый кабель через контактные зажимы или разъемы
3. Распространение сигнала по проводнику
4. Улавливание сигнала индуктивным щупом за счет электромагнитной индукции
5. Преобразование уловленного сигнала в звук, воспринимаемый оператором

Чем мощнее сигнал генератора, тем на большем расстоянии его можно обнаружить щупом. Для повышения эффективности многие современные тон-генераторы используют импульсный или двухтональный сигнал.

Основные характеристики тональных генераторов

При выборе тонального генератора для работы с кабельными сетями следует обратить внимание на следующие ключевые характеристики:

• Частота генерируемого сигнала (обычно 1-2 кГц)
• Мощность выходного сигнала (от нескольких мВт до сотен мВт)
• Тип сигнала (непрерывный, импульсный, двухтональный)
• Наличие защиты от высокого напряжения
• Возможность работы на активных линиях
• Автономность работы от батарей
• Наличие дополнительных функций (проверка полярности, прозвонка и т.д.)

Чем выше мощность и качество генерируемого сигнала, тем эффективнее будет работа с кабельными линиями большой протяженности.

Сферы применения тональных генераторов

Тональные генераторы нашли широкое применение во многих сферах, связанных с монтажом и обслуживанием кабельных систем:

• Телекоммуникации и связь
• Компьютерные сети
• Системы видеонаблюдения
• Электромонтажные работы
• Автомобильная электрика
• Промышленная автоматика

Везде, где требуется быстро найти нужный кабель или определить место повреждения линии, тональный генератор становится незаменимым инструментом.

Как выбрать тональный генератор для работы

При выборе тонального генератора для профессиональной работы стоит учитывать следующие факторы:

1. Сфера применения (телекоммуникации, электрика, автоэлектрика и т.д.)
2. Максимальная длина тестируемых линий
3. Необходимость работы на активных линиях
4. Требуемые дополнительные функции
5. Условия эксплуатации (в помещении или на улице)
6. Частота использования прибора

Для профессионального применения рекомендуется выбирать модели известных производителей с мощным сигналом и расширенным функционалом. Для редкого бытового использования подойдут более простые и доступные варианты.

Популярные модели тональных генераторов

На рынке представлено множество моделей тональных генераторов от различных производителей. Вот несколько популярных вариантов:

• Fluke Networks IntelliTone Pro 200 — профессиональный тон-генератор с цифровым и аналоговым режимами
• Greenlee 701K-G — мощный генератор для работы с протяженными линиями
• МЕГЕОН 40030 — доступный прибор с базовым функционалом
• Mastech MS6812 — бюджетный вариант для домашнего использования

При выборе конкретной модели стоит ориентироваться на свои потребности и бюджет, а также читать отзывы реальных пользователей.

Правила безопасности при работе с тональным генератором

Несмотря на кажущуюся безопасность, при работе с тональным генератором следует соблюдать определенные правила:

• Не подключать прибор к линиям под высоким напряжением без соответствующей защиты
• Использовать средства индивидуальной защиты при работе с электрическими сетями
• Соблюдать полярность при подключении к активным телефонным линиям
• Не превышать максимально допустимое входное напряжение прибора
• Избегать попадания влаги на устройство

Соблюдение этих простых правил поможет обеспечить безопасность работы и долгий срок службы прибора.

Альтернативные методы прозвонки кабелей

Хотя тональный генератор является очень эффективным инструментом, существуют и альтернативные методы прозвонки кабелей:

• Мультиметр — для проверки целостности и сопротивления проводников
• Кабельный тестер — для комплексной проверки сетевых кабелей
• Рефлектометр — для точного определения мест повреждений в длинных линиях
• Трассоискатель — для поиска подземных коммуникаций

Каждый метод имеет свои преимущества и недостатки, поэтому часто используется комбинация различных инструментов для наиболее эффективной работы с кабельными сетями.

Заключение

Тональный генератор — это незаменимый инструмент для специалистов, работающих с кабельными системами. Он позволяет быстро и эффективно находить нужные кабели, определять места повреждений и проверять целостность линий. При выборе тон-генератора важно учитывать сферу применения, требуемую мощность сигнала и дополнительный функционал. Правильно подобранный прибор значительно упростит и ускорит работу с кабельными сетями любой сложности.

Тональный генератор в Украине. Цены на тональный генератор на Prom.ua

Тестовый набор для депиляции всех зон

Доставка по Украине

390 грн

Купить

ADLER__STORE

Глюкометр Монитор уровня глюкозы в крови, тестовый набор Sinocare Safe AQ Angel D

Заканчивается

Доставка по Украине

400 грн

Купить

Интернет-магазин Electroboom (Электробум)

JBL Easy Test 7 in 1 (тестовый набор)

Доставка по Украине

396 грн

Купить

«SunSun»

Товар для взрослых.
Вам есть 18 лет?

Пульки Coal Hunting & Field Line Pellets 4,5 мм тестовый набор (6TS-HF45)

На складе

Доставка по Украине

739 грн

517 грн

Sat-ELLITE.Net ➤ ИНТЕРНЕТ-СУПЕРМАРКЕТ

Тестер витой пары RJ45 LAN RJ11 RJ12 MHZ ES, КОД: 1994507

Доставка по Украине

310 грн

218.99 грн

Купить

Интернет-кат​алог с​ки​​д​​​ок «ElenaShop»

Товар для взрослых.
Вам есть 18 лет?

Пули пневматические H&N Hunting Pellets 4,5 мм Тестовый набор

Доставка по Украине

750 грн

Товар для взрослых.
Вам есть 18 лет?

Пули пневматические H&N Hunting Pellets 4,5 мм Тестовый набор 99994500009

На складе

Доставка по Украине

825 грн

Интернет-магазин фурнитуры для творчества и товаров для детей «7Heaven»

Товар для взрослых.
Вам есть 18 лет?

Пули пневматические H&N Hunting Pellets 4,5 мм Тестовый набор 99994500009

На складе

Доставка по Украине

701 грн

694 грн

DALI интернет-магазин, производство качелей, детских площадок

Кабельный тестер Lesko NS-468N RJ45 RJ12 UTP кабелей 3303-9003 SC, КОД: 1385634

Доставка по Украине

228 грн

189.99 грн

Купить

Интернет-каталог скидок «SALES.org.ua»

Товар для взрослых.
Вам есть 18 лет?

Тестовый набор пневматических пуль Coal Hunting & Field Line Pellets кал. 4.5 мм

На складе

Доставка по Украине

477 грн

General Service

Кабельный тестер Lesko NS-468N RJ45 RJ12 UTP кабелей 3303-9003 KB, КОД: 1385634

Доставка по Украине

228 грн

189.99 грн

Купить

Инте​рнет​-кат​алог ск​​идок «BAGSPACE»

Тестер витой пары RJ45 LAN RJ11 RJ12 MHZ KB, КОД: 1994507

Доставка по Украине

310 грн

218.99 грн

Купить

Инте​рнет​-кат​алог ск​​идок «BAGSPACE»

Товар для взрослых.
Вам есть 18 лет?

Пули пневматические H&N Hunting Sample 5,5мм тестовый набор (5 типов пуль)

Доставка по Украине

563 грн

Товар для взрослых.
Вам есть 18 лет?

Пули пневматические Coal Hunting&Field Line Pellets 4,5мм тестовый набор

Доставка по Украине

477 грн

Товар для взрослых.
Вам есть 18 лет?

Пули пневматические JSB Diablo Exact Test 4,52мм 350шт тестовый набор (7 типов пуль)

Доставка по Украине

619 грн

Смотрите также

Товар для взрослых.
Вам есть 18 лет?

Пули пневматические H&N Slug Sampler Test Set 5,51мм тестовый набор (5 типов пуль)

Доставка по Украине

503 грн

Кабельный тестер Lesko NS-468N RJ45 RJ12 UTP кабелей 3303-9003 PM, КОД: 1385634

Доставка по Украине

228 грн

189.99 грн

Купить

Интернет-катал​ог ​ск​​ид​ок «PORTMONE»

OBF Ретрактор с отсосом тестовый набор 6шт + адаптер Испания

Заканчивается

Доставка по Украине

1 431 грн

Купить

DentTovar

Тестовый набор Сменные двусторонние файлы papmAm Mix СТАЛЕКС

Недоступен

Цену уточняйте

Смотреть

Магазин профессиональной косметики Beauty-Prof

Тестовый набор Greenlee 701K-G

Недоступен

6 720 грн

Смотреть

Маскет ПП

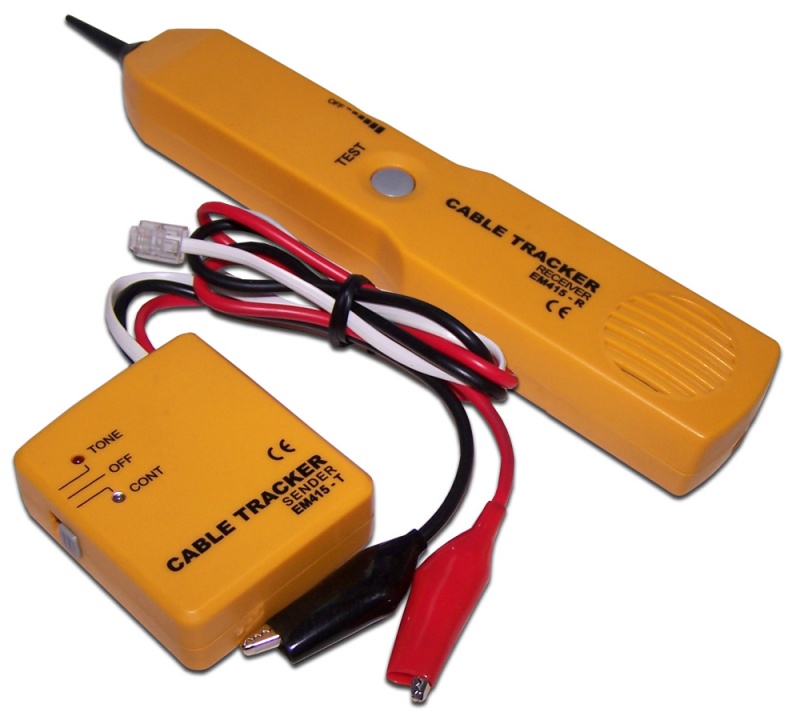

Кабельный тестер трассоискатель автомобильный проводки цепи ВТВ EM415Pro TR, КОД: 7423041

Недоступен

2 500 грн

1 741.99 грн

Смотреть

Интернет-кат​алог ск​​ид​​​ок «TRIVIA»

Тестовый набор AcrylCast Sample Set ,875 грамм

Недоступен

943 грн

Смотреть

Интернет-магазин BeCreative ☆☆

Тестовый набор Greenlee PE-711K

Недоступен

7 560 грн

Смотреть

Маскет ПП

Кабельный тестер Lesko NS-468N RJ45 RJ12 3303-8970 SC, КОД: 1391458

Недоступен

231 грн

191. 99 грн

Смотреть

Интернет-каталог скидок «SALES.org.ua»

Тестовый набор Greenlee AT8LK с клеммной колодкой

Недоступен

11 550 грн

Смотреть

Маскет ПП

Кабельный тестер трассоискатель автомобильный проводки цепи ВТВ EM415Pro KB, КОД: 7423041

Недоступен

2 500 грн

1 741.99 грн

Смотреть

Инте​рнет​-кат​алог ск​​идок «BAGSPACE»

Тестовый набор Greenlee 402K для кабельного телевидения

Недоступен

13 776 грн

Смотреть

Маскет ПП

Тестовый набор Greenlee 620K

Недоступен

12 474 грн

Смотреть

Маскет ПП

Товар для взрослых.
Вам есть 18 лет?

Пули пневматические H&N FT Sampler 4,5 мм Тестовый набор

Недоступен

516 грн

Смотреть

Модный Магазин

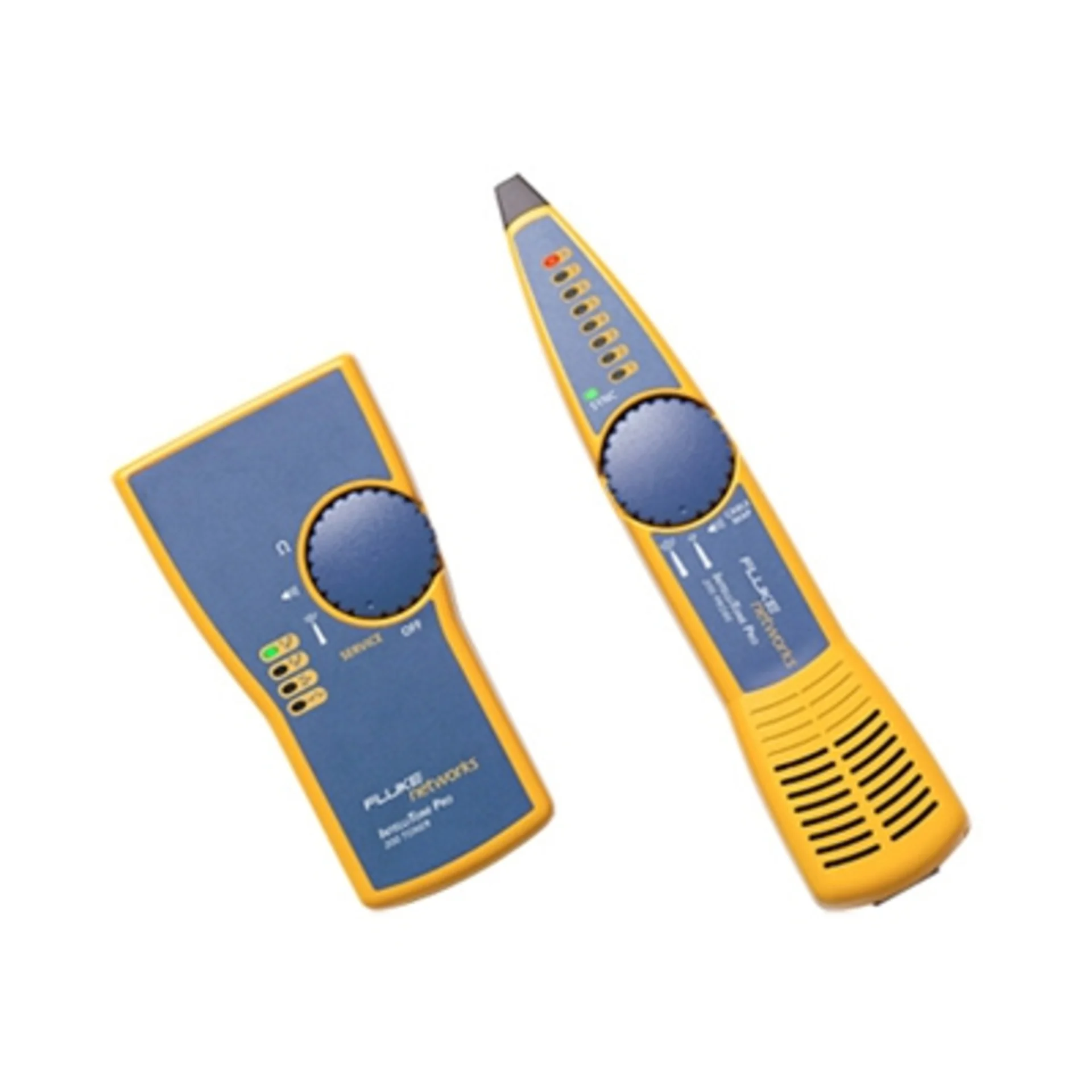

ЦИФРОВОЙ ТОНАЛЬНЫЙ ГЕНЕРАТОР С ДЕТЕКТОРОМ FLUKE INTELLITONE 200 TONER И PROBE
