Динамик устройство. Устройство и принцип работы динамика: подробное руководство

Как устроен динамик и как он работает. Из каких основных частей состоит динамик. Какие бывают типы динамиков. Каковы основные характеристики динамиков. Как выбрать динамик для акустической системы.

Основные компоненты динамика

Динамик состоит из следующих основных частей:

• Магнитная система (постоянный магнит)
• Звуковая катушка
• Диффузор
• Подвесы (верхний и нижний)
• Корзина

Рассмотрим каждый компонент подробнее:

Магнитная система

Магнитная система создает постоянное магнитное поле в зазоре, где находится звуковая катушка. Она состоит из:

• Постоянного магнита (обычно ферритового или неодимового)
• Магнитопровода (керн и фланец)
• Магнитного зазора между керном и фланцем

Чем сильнее магнитное поле в зазоре, тем выше чувствительность динамика.

Звуковая катушка

Звуковая катушка представляет собой намотанный на каркас провод. При прохождении через нее электрического тока возникает электромагнитное поле, взаимодействующее с полем постоянного магнита. Это заставляет катушку двигаться.

Диффузор

Диффузор — это жесткий конус, обычно из бумаги, пластика или металла. Он крепится к звуковой катушке и преобразует ее движения в колебания воздуха, создавая звуковые волны.

Принцип работы динамика

Принцип работы динамика основан на электромагнитной индукции и включает следующие этапы:

1. На звуковую катушку подается переменный электрический сигнал звуковой частоты.
2. Вокруг катушки возникает переменное электромагнитное поле.
3. Это поле взаимодействует с постоянным магнитным полем магнитной системы.
4. В результате катушка начинает колебаться в такт с изменениями сигнала.
5. Колебания катушки передаются на диффузор.
6. Диффузор создает колебания воздуха — звуковые волны.

Таким образом, динамик преобразует электрические колебания в механические, а затем в акустические.

Типы динамиков по воспроизводимому частотному диапазону

В зависимости от воспроизводимого частотного диапазона выделяют следующие основные типы динамиков:

• Низкочастотные (НЧ) — для воспроизведения басов
• Среднечастотные (СЧ) — для средних частот
• Высокочастотные (ВЧ) — для высоких частот
• Широкополосные — способны воспроизводить широкий диапазон частот

Чем ниже частота, тем больше должен быть размер динамика для ее эффективного воспроизведения.

Ключевые характеристики динамиков

При выборе динамика следует обращать внимание на следующие основные параметры:

Номинальное сопротивление

Это полное электрическое сопротивление динамика на частоте 1 кГц. Типичные значения: 4, 8, 16 Ом. Важно для согласования с усилителем.

Номинальная мощность

Максимальная электрическая мощность, которую можно длительно подводить к динамику без риска повреждения. Измеряется в ваттах.

Чувствительность

Показывает, какое звуковое давление создает динамик при подведении 1 Вт мощности на расстоянии 1 м. Измеряется в дБ. Чем выше, тем лучше.

Диапазон воспроизводимых частот

Полоса частот, которую способен воспроизвести динамик с допустимыми искажениями. Например, 40 Гц — 20 кГц.

Как выбрать динамик для акустической системы

При выборе динамика для акустической системы необходимо учитывать следующие факторы:

• Тип акустической системы (полочная, напольная, сабвуфер и т.д.)
• Мощность усилителя
• Размер корпуса колонки
• Желаемый частотный диапазон
• Чувствительность и КПД динамика
• Искажения и линейность АЧХ

Важно правильно подобрать характеристики динамика под конкретную акустическую систему для достижения оптимального качества звучания.

Инновации в конструкции динамиков

Современные технологии позволяют улучшать характеристики динамиков:

• Применение сверхмощных неодимовых магнитов
• Использование легких и жестких материалов для диффузоров (кевлар, углеволокно)
• Оптимизация формы диффузора и подвесов
• Улучшение систем охлаждения звуковой катушки
• Применение компьютерного моделирования для оптимизации параметров

Это позволяет создавать динамики с лучшей чувствительностью, меньшими искажениями и более широким частотным диапазоном.

Заключение

Динамик — это сложное электроакустическое устройство, преобразующее электрические колебания в звуковые волны. Понимание принципов его работы и ключевых характеристик позволяет грамотно подбирать динамики для различных акустических систем и получать высокое качество звучания.

Устройство динамика | ЗВУКОМАНИЯ

устройство динамика

Динамик это устройство вывода информации в виде звуковых сигналов, либо же звуковой частоты. Для многих покажется, что динамик это сложное устройство, в работу которого заложены сложные законы физики. Однако это глубокое заблуждение.

Левчук Александр Николаевич ©

Динамик это очень простое устройство. Его принцип работы настолько прост, что с этим может разобраться даже ребенок. Что касается основных составляющих деталей, то их настолько мало, что там буквально нечему ломаться. Если качественно разобраться с принципом работы, то динамик вполне реально изготовить своими руками.

ustroystvo-dinamika

Устройство динамика

Обычный динамик состоит из:

• постоянный магнит,
• катушка,
• мембрана.

Постоянный магнит служит своеобразным усилителем звукового сигнала. Без него динамик не сможет работать, так как напряжение входного сигнала слишком маленькое, чтобы заставить мембрану вибрировать. Катушка в динамике это часть, в которой электромагнитная энергия превращается в звуковую.

динамик Аурхам

Стоит отметить, что катушка не соприкасается с мембраной. Транспортировка энергии осуществляется только лишь за счет индукции. Мембрана служит для воспроизведения звука. Именно она заставляет воздух двигаться в определенной частоте. Из-за чего и появляется звук. От качества мембраны зависит качество исходного звука. Дело в том, что это часть больше всего подвергается износу, так как находится в постоянном движении. Очень сильно на износ влияют низкие воспроизводимые частоты.

устройство динамика

Принцип работы динамика очень прост. К выводам катушки подключен источник звука, который дает моно, либо же стерео сигнал. Особой разницы нет, так как подключен всего один динамик. Когда по катушки проходит звук, то вокруг нее образуется электромагнитное поле, которое взаимодействует на мембрану. Также на мембрану действует магнитное поле от постоянного магнита. В результате этого мембрана начинает двигаться, из-за чего и образуется звук.

динамик

Динамик можно изготовить и своими руками, однако его КПД будет низок. В качестве мембраны можно использовать все что угодно. Для этих целей отлично подходит пластиковый пищевой контейнер. Что касается катушки, то ее придется намотать самостоятельно.

Материал для выполнения корзины для динамика может быть совершенно различным. Стандартно применяют штампованную стальную, либо из пластика корзину. Но корзина должна быть очень высокой точности, так как это имеет довольно ощутимое значение на высокое качестве звука акустической системы в целом.

Sansui SP-G300 динамики

СОВЕТ!!! Проволоку нужно использовать тонкую, сопротивление которой должно быть низкой. Примерно, потребуется намотать 200 витков. Также не нужно забывать про постоянный магнит. Он обязательно должен быть мощным. В противном случае динамик может не заработать.

Также довольно важно само качество посадки деталей в корзину. Например, звуковая катушка в ходе «соосного» движения с магнитным зазором вообще не должна задевать его краев. Это очень серьезные требования к самому процессу сборки динамика в общем.

NHB-108 клон

Я надеюсь, что эта статья « Устройство динамика » немного помогла. Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам. Не бойтесь меня и добавляйтесь в ВК, Ютуб

Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.

Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D) Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске своего звука!

На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.

Вам нужен хороший фонокорректор, новый ламповый усилитель или отличный ЦАП, плеер, наушники, АС или другую звуковую технику, (усилитель, ресивер и т.д.) то пишите в ВК, помогу выгодно и с гарантией  приобрести хорошую звуковую технику…

Если вы являетесь производителем, рекламодателем, импортером, дистрибьютором или агентом в области качественного воспроизведения звука и хотели бы связаться с нами, пожалуйста, пишите в  ВК  или ОК или ИНСТА  или по эл. почте: [email protected]

Редактор сайта:

Добро пожаловать на мой сайт!

Пока на планете Земля существуют настоящие любители качественного звука, я, Александр Левчук буду поддерживать сайт ЗВУКОМАНИЯ!

Внимание!!!!

Приветствую всех любителей хорошего звука на своём сайте «Звукомания»!

Если Вы пришли из Яндекса или другого поисковика, но ссылка привела лишь на главную страницу сайта, то не отчаивайтесь, чуть ниже в строке «поиск» можно написать то, что Вы искали, и это найдется!

Если не можете найти ответы на интересующие Вас вопросы, то пишите мне в Контакт VK или на почту: anl555@bk. ru

Желаю Вам найти свой звук, с уважением, Левчук Александр Николаевич!

Также читаем:

Свежие записи

• Усилитель БРИГ Комикс (BRIG Comix)
• Девушки в рекламе звуковой техники или Hi-Fi pin up
• В чем разница между дешевой и дорогой акустикой
• Почему кассета в магнитофоне не работает?
• Можно подключить домашний сабвуфер в автомобиль?

Это интересно:

Информация

Наши друзья

Левчуки

Партнёры

Новости:

Интересно:

Метки

Принцип работы динамика: описание, характеристики

Содержание

И как я уже говорил, чем ниже частота колебаний данной мембраны, тем ниже звук или как принято говорить у музыкантов – басы. Чем выше колебания, тем выше частота получаемых звуков. И наоборот.

Хотел было написать статейку по поводу выбора наушников и какие лучше покупать для каких целей, но вот незадача начал писать и сам же употреблять определенные значения величин и упоминать принципы работы динамиков и наушников в общем.

Потому решил сначала немного ввести в экскурс читателей, которые не хотят разбираться в точности как работают стандартные колонки или наушники и объяснить как говорить на пальцах что это такое и с чем его едят.

Первое что хочу сказать, что динамик или громкоговоритель или электроакустический преобразователь в зависимости от сферы применения называться может по-разному, но принцип работы у него одинаковый. И все колонки в основном работают одинаково только небольшая разница заключается в том, что эти колонки бывают разного типа, а внутри них расположены динамики (один или несколько в зависимости от перекрываемой полосы частот).

Итак, кратко, что же представляет собой динамик и как он работает.

Динамик предназначен дл преобразования электрических колебаний в звуковые. Звуковая частота это частоты, которые слышны человеческим ухом.

А сейчас немного отвлечемся для понимания физики процесса. Каждый из нас держал в руках гибкий прутик допустим деревянный и если этим прутом начать быстро махать он начинает издавать звук, при чем есть четка зависимость чем сильнее частота вращения или махов этого прута тем выше звук он издает и также чем толще и больше этот прут тем ниже звук получается при этих нехитрых манипуляций.

Так вот принцип работы обычного стандартного динамика основан на этих явлениях.

Принцип работы любого микрофона вне зависимости от особенностей его конструктивного исполнения заключается в воздействии на тонкую мембрану звуковых колебаний воздуха. В результате мембранные колебания становятся причиной возбуждения электрических колебаний. В зависимости от типа устройства могут быть использованы различные технологии и физические явления: микрофон может быть

Конструкция микрофона и динамика

Конструктивно динамики (динамические головки, громкоговорители) состоят из нескольких основных конструктивных элементов:

1. Магнитов,
2. Катушек, намотанных на каркас,
3. Диффузоров.

Внутри каркаса с катушкой располагается постоянный магнит-сердечник, с помощью которого при подаче сигнала на вход образуется магнитное поле. При этом катушка начинает своё движение, характер которого зависит от поданных сигналов и их амплитуды (с её снижением уменьшается и ход самой катушки). Одновременно с катушкой двигается и диффузор, присоединённый к катушке, создавая при этом в воздухе звуковые колебания.

Микрофон по своей конструкции фактически повторяет динамик: его диффузор принимает воздушные колебания, а катушка напрямую связана с ним и магнитом внутри. Основным отличием стало то, что катушка динамической головки имеет меньше витков в сравнении с катушкой, которая устанавливается в микрофоне.

Устройство и принцип действия микрофона

Принцип работы любого микрофона вне зависимости от особенностей его конструктивного исполнения заключается в воздействии на тонкую мембрану звуковых колебаний воздуха. В результате мембранные колебания становятся причиной возбуждения электрических колебаний. В зависимости от типа устройства могут быть использованы различные технологии и физические явления: микрофон может быть

Электродинамическим
Ленточным, когда материалом для катушки служит гофрированная алюминиевая фольга;

Катушечным, оснащённым диафрагмой в кольцевом зазоре магнита, при колебаниях которой под действием звуковых волн катушка пересекается силовыми линиями и в ней наводится ЭДС;

Пьезоэлектрическим, работа которого основана на использовании кристаллических пластинок;

Конденсаторным, оснащённым конденсатором, ёмкость которого изменяется во время звуковых колебаний при вибрации одной из обкладок (для этого она изготавливается из эластичного материала).

Основными техническими параметрами всех микрофонов является их

Устройство и принцип действия динамика

Работа любой динамической головки основана на использовании в составе конструкции кольцевого магнита с полюсами, которые размещены на его плоской стороне, и его поля. Замкнутое магнитное поле при этом формируется за счёт использования стальных листов с обеих сторон элемента. Полученная система играет роль магнитопровода и по своей форме и размеру полностью совпадает с параметрами магнита.

Равномерность распределения магнитных линий обеспечивается за счёт вставленного в центральное отверстие стального цилиндра. Разница в диаметрах цилиндра и отверстия в магните определяется конструкцией катушки. В полученном зазоре происходит концентрация магнитного поля.

Катушка индуктивности, размещённая в зазоре, всегда погружается внутрь зазора на половину высоты, что позволяет обеспечить её одинаковый ход во время работы динамика в обе стороны. Подключение к катушке к источнику питания в зависимости от совпадения полярности катушки и самого магнита (при одной её совпадении она выталкивается, при противоположных значениях – втягивается) фактически обеспечивает работу всего устройства.

Для того чтобы добиться механического движения воздуха катушка фиксируется на жёстком цилиндре с бумажным конусом. При перемещении катушки конус также будет двигаться и появится звук. Исключить любые искажения помогает фиксация полученной конструкции при помощи диффузородержателя и центрирующей шайбы.

Диапазон частот – это полоса звуковых частот, которые способен воспроизвести динамик. Измеряется в герцах (Гц). Напомним, что человеческое ухо воспринимает частоты в диапазоне 20 Гц – 20 кГц. И, это только очень хорошее ухо :).

Для начала расставим все точки над «i» и разберёмся в терминологии.

Электродинамический громкоговоритель, динамический громкоговоритель, динамик, динамическая головка прямого излучения – это разнообразные названия одного и того же прибора служащего для преобразования электрических колебаний звуковой частоты в колебания воздуха, которые и воспринимаются нами как звук.

Звуковые динамики или по-другому динамические головки прямого излучения вы не раз видели. Они активно применяются в бытовой электронике. Именно громкоговоритель преобразует электрический сигнал на выходе усилителя звуковой частоты в слышимый звук.

Как устроен динамик?

Чтобы понять, как работает электродинамический громкоговоритель, обратимся к рисунку.

Между керном и стальным фланцем имеется зазор, в котором образуется магнитное поле. В зазор, который очень мал, помещается катушка. Катушка представляет собой жёсткий цилиндрический каркас, на который намотан тонкий медный провод. Эту катушку ещё называют звуковой катушкой. Каркас звуковой катушки соединяется с диффузором – он то и «толкает» воздух, создавая сжатия и разряжения окружающего воздуха – акустические волны.

Диффузор может выполняться из разных материалов, но чаще его делают из спрессованной или отлитой бумажной массы. Технологии не стоят на месте и в ходу можно встретить диффузоры из пластмассы, бумаги с металлизированным покрытием и других материалов.

Чтобы звуковая катушка не задевала за стенки керна и фланец постоянного магнита её устанавливают точно в середине магнитного зазора с помощью центрирующей шайбы. Центрирующая шайба гофрирована. Именно благодаря этому звуковая катушка может свободно двигаться в зазоре и при этом не касаться стенок керна.

Диффузор укреплён на металлическом корпусе – корзине. Края диффузора гофрированы, что позволяет ему свободно колебаться. Гофрированные края диффузора формируют так называемый верхний подвес, а нижний подвес – это центрирующая шайба.

Тонкие провода от звуковой катушки выводятся на внешнюю сторону диффузора и крепятся заклёпками. А с внутренней стороны диффузора к заклёпкам крепится многожильный медный провод. Далее эти многожильные проводники припаиваются к лепесткам, которые закреплены на изолированной от металлического корпуса пластинке. За счёт контактных лепестков, к которым припаяны многожильные выводы звуковой катушки, динамик подключается к схеме.

Как работает динамик?

Если пропустить через звуковую катушку динамика переменный электрический ток, то магнитное поле катушки будет взаимодействовать с постоянным магнитным полем магнитной системы динамика. Это заставит звуковую катушку либо втягиваться внутрь зазора при одном направлении тока в катушке, либо выталкиваться из него при другом. Механические колебания звуковой катушки передаются диффузору, который начинает колебаться в такт с частотой переменного тока, создавая при этом акустические волны.

Обозначение динамика на схеме.

Условное графическое обозначение динамика имеет следующий вид.

Рядом с обозначением пишутся буквы B или BA, а далее порядковый номер динамика в принципиальной схеме (1, 2, 3 и т.д.). Условное изображение динамика на схеме очень точно передаёт реальную конструкцию электродинамического громкоговорителя.

Основные параметры звукового динамика.

Основные параметры звукового динамика, на которые следует обращать внимание:

Номинальное электрическое сопротивление (Ом). Медный провод звуковой катушки обладает активным сопротивлением. Активное сопротивление – это сопротивление провода при постоянном токе. Его можно легко измерить с помощью цифрового мультиметра в режиме омметра. Читайте измерение сопротивления цифровым мультиметром.

Но кроме активного сопротивления звуковая катушка обладает ещё и реактивным сопротивлением. Реактивное сопротивление образуется потому, что звуковая катушка, это, по сути, обычная катушка индуктивности и её индуктивность оказывает сопротивление переменному току. Реактивное сопротивление зависит от частоты переменного тока.

Активное и реактивное сопротивление звуковой катушки образует полное сопротивление звуковой катушки. Оно обозначается буквой

Z (так называемый, импеданс). Получается, что активное сопротивление катушки не меняется, а реактивное сопротивление меняется в зависимости от частоты тока. Чтобы внести порядок реактивное сопротивление звуковой катушки динамика измеряют на фиксированной частоте 1000 Гц и прибавляют к этой величине активное сопротивление катушки.

В итоге получается параметр, который и называется номинальное (или полное) электрическое сопротивление звуковой катушки. Для большинства динамических головок эта величина составляет 2, 4, 6, 8 Ом. Также встречаются динамики с полным сопротивлением 16 Ом. На корпусе импортных динамиков, как правило, указывается эта величина, например, вот так – 8Ω или 8 Ohm.

Стоит отметить тот факт, что полное сопротивление катушки где-то на 10 – 20% больше активного. Поэтому определить его можно достаточно просто. Нужно всего лишь измерить активное сопротивление звуковой катушки омметром и увеличить полученную величину на 10 – 20%. В большинстве случаев можно вообще учитывать только чисто активное сопротивление.

Номинальное электрическое сопротивление звуковой катушки является одним из важных параметров, так как его необходимо учитывать при согласовании усилителя и нагрузки (динамика).

Диапазон частот – это полоса звуковых частот, которые способен воспроизвести динамик. Измеряется в герцах (Гц). Напомним, что человеческое ухо воспринимает частоты в диапазоне 20 Гц – 20 кГц. И, это только очень хорошее ухо :).

Никакой динамик не способен точно воспроизвести весь слышимый частотный диапазон. Качество звуковоспроизведения будет всё-равно отличаться от того, что требуется.

Для качественного воспроизведения звука НЧ, СЧ и ВЧ-динамики объединяются в едином корпусе, снабжаются частотными фильтрами. Это акустические системы. Так как каждый из динамиков воспроизводит только свою часть звукового диапазона, то суммарная работа всех динамиков значительно увеличивает качество звука.

Как правило, низкочастотные динамики рассчитаны на воспроизведение частот от 25 Гц до 5000 Гц. НЧ-динамики обычно имеют диффузор большого диаметра и массивную магнитную систему.

Динамики СЧ рассчитаны на воспроизведение полосы частот от 200 Гц до 7000 Гц. Габариты их чуть меньше НЧ-динамиков (зависит от мощности).

Высокочастотные динамики прекрасно воспроизводят частоты от 2000 Гц до 20000 Гц и выше, вплоть до 25 кГц. Диаметр диффузора у таких динамиков, как правило, небольшой, хотя магнитная система может быть достаточно габаритная.

Номинальная мощность (Вт) – это электрическая мощность тока звуковой частоты, которую можно подвести к динамику без угрозы его порчи или повреждения. Измеряется в ваттах (Вт) и милливаттах (мВт). Напомним, что 1 Вт = 1000 мВт. Подробнее о сокращённой записи числовых величин можно прочесть здесь.

Величина мощности, на которую рассчитан конкретный динамик, может быть указана на его корпусе. Например, вот так – 1W (1 Вт).

Это значит, что такой динамик можно легко использовать совместно с усилителем, выходная мощность которого не превышает 0,5 – 1 Вт. Конечно, лучше выбирать динамик с некоторым запасом по мощности. На фото также видно, что указано номинальное электрическое сопротивление – 4Ω (4 Ом).

Если подать на динамик мощность большую той, на которую он рассчитан, то он будет работать с перегрузкой, начнёт «хрипеть», искажать звук и вскоре выйдет из строя.

Это всего лишь три основных параметра динамика. Кроме них ещё есть такие, как уровень чувствительности, частота резонанса, амплитудно-частотная характеристика (АЧХ), добротность и др.

Порой на практике приходится соединять несколько динамиков или акустических систем. А что нужно знать при этом? Подробности в статье – Как соединять динамики?

О том, на чем основан принцип работы динамика, наглядно и остроумно показано на видео.

Динамик (громкоговоритель) – аппарат, который переводит электрические импульсы в звуковые вибрации и излучает их в окружающую среду, в качестве которой как правило выступает воздух, но может и вода и др. Начало изобретению динамика положил в 1876 году Александер Грэм Белл, который создал электродинамическую головку (капсюль) для своего телефона.

Устройство динамика довольно просто: внутрь постоянного магнита помещена катушка из тонкой проволоки, прочно укрепленная к диффузору. Причем она не связана механически с постоянным магнитом, но находится в его поле.

Принцип работы динамика: когда по катушке протекает изменяющийся ток, она выступает как электромагнит, а от силы тока зависит, насколько сильно она притягивается или отталкивается от магнита. Поскольку к катушке прикреплен диффузор, колебания катушки передаются и ему. Диффузор приводит к колебанию воздуха, вибрации которого воспринимаются ухом как звук.

О том, на чем основан принцип работы динамика, наглядно и остроумно показано на видео.

На сайте есть материалы про особые эффекты, которые можно получить благодаря динамикам.

Простейший электростатический динамик устроен устроен следующим образом: пленка располагается параллельно плоской металлической пластины с отверстиями для свободного воздушного прохода воздуха. Зазор (d) междуповерхностью и пленкой стараются сделать как можно тоньше, но при этом, необходимо выполнить условие, чтоб ничто не мешало колебаниям пленки.

Предков у современного акустического динамика и головного телефон в исторической паралели вполне хватает, каждый из них пытается доказать свое первенство. Считается, что Александр Белл первым запатентовал первую в мире электродинамическую головку как одну из составных частей своего телефона в далеком 1876 году текущего цикла.

Практически в то же время Томас Эдисон получил британский патент на систему, использовавшую сжатый воздух в роли механизма усиления звука в его первых валиковых фонографах, и в конечном итоге использовал типовой металлический рупор, колебания воздуха в котором осуществлялись с помощью мембраны, связанной с иглой. В 1898 г. изобретатель Х. Шорт представил конструкцию динамической головки, управление которой осуществлялось с помощью сжатого воздуха.

Современные динамики бывают разных видов полно-диапазонная (широкополосная ГДШ, головка динамическая широкополосная), высокочастотная (ГДВ), среднечастотная (ГДС) и низкочастотная (ГДН).

Условное графическое обозначение акустических устройств, преобразующих электрические колебания в звуковые волны головных телефонов и динамиков выполнены на основе базовых символов, упрощенно повторяющих их боковую проекцию.

Простейший электростатический динамик устроен устроен следующим образом: пленка располагается параллельно плоской металлической пластины с отверстиями для свободного воздушного прохода воздуха. Зазор (d) междуповерхностью и пленкой стараются сделать как можно тоньше, но при этом, необходимо выполнить условие, чтоб ничто не мешало колебаниям пленки.

Если между пленкой и пластиной приложить напряжение U_n около ста вольт с наложенными на него колебаниями звуковой частоты, то в воздушном зазоре генерируется электрическое поле, вызывающее притяжение пленки и пластины, тем самым образуя слышемый чеовеческим ухом звук.

Размеры пластин г 160 на 180 мм, каждая имеет множество отверстий диаметром по 2 мм. Пластины должны быть с небольшой вогнутостью со стороны фольги, иначе потребуются разделительные прокладки.

Пластины 1 расположены фольгой друг к другу, между ними расположен лист пластиковой пленки 2 с правой металлизацией, и вся система скреплена винтами 3 по углам. От фольги пластин идут выводы 4 динамика.

Устройстводинамика: Если естественной вогнутости у пластин нет, по периметру имеется прокладка из тонкого картона 5 с той стороны пленки, где нет металлизации.

Для снижения эффект «акустического короткого замыкания», динамик необходимо разместить в какой-либо корпусе.

Гораздо более лучшие акустические результаты можно увидеть у дифференциальной конструкции, в которых пленка не испытывает постоянной силы притяжения, благодаря наличию напряжения поляризации, и колеблется гораздо проще, встречая совсем малое сопротивление воздуха.

Вот почему стремятся увеличить напряженность поля (напряжение между пластиной и пленкой) и снизить зазор d между ними. Предел также накладывает электрическая прочность воздуха — слишком большая напряженность, может вызвать тихий или даже коронный разряд.

Звуковое давление будет пропорционально квадрату напряженности поля, поэтому, и приложенного напряжения U не зависит от полярности, это и заставляет использовать, кроме звукового, еще и постоянное поляризующее напряжение. Для уменьшения «квадратичных» искажений выбирают намного больше напряжение.

Для повышения КПД динамика требуется увеличивать толщину магнитопроводов, которые образуют зазор, при этом пропорционально увеличению зазора падает магнитная индукция в зазоре, но увеличивается рабочая часть индуктивности

Номинальный диаметр d_ном. — Внешний диаметррасстояние между противоположными крепёжными отверстиями или диффузородержателя. Для драйверов компрессионного типа это диаметр рупорного горла.

Частота воспроизведения F_вос Идеальным громкоговорителем считается тот, который воспроизводит с одинаковой сигналы сигналы высоких, средних и низких, звуковых частот (при одинаковой амплитуде). На самом деле высокие и низкие частоты воспроизводятся всегда немного слабее, чем средние. Полоса частот ограничивается тем диапазоном, при которых воспроизведение снижается на 30% относительно средних.

Параметры Тиля Смолла F_s, Q_ts, Q_es, Q_ms, V_as Набор акустических параметров, который определяет поведение динамической головки в диапазоне низких частот. Эти технические характеристики, обычно публикуются в справочных спецификациях от производителей акустических систем.

Большинство аудиопараметров определяются только на резонансной частоте, но в принципе применимы во всем частотном диапазоне, в котором работает динамик в поршневом режиме. Расшифруем эти характеристики чуть более подробно.

F_s — частота основного резонанса динамика без корпуса. Описывает свойства только самого динамик, а не готовую акустическую систему построенную на его основе.

Q_ts полная добротность динамика — определяет относительные потери в устройстве. Чем она ниже, тем больше подавляется резонанс излучения и тем больше пик сопротивления на импедансной кривой. При установке в закрытый ящик существенно возрастает. Является безразмерной величиной.

Q_es электрическая составляющая полной добротности, характеризует параметры мощности электрического тормоза, который препятствует раскачке диффузора около частоты резонанса. Обычно, чем сильнее магнитная система, тем более мощный тормоз и тем меньше численно этот параметр

Q_ms механическая составляющая полной добротности описывает потери в упругих элементах подвеса динамика. Потерь здесь на целый порядок меньше, чем в электрической составляющей, и численно Q_ms всегда больше Q_es.

V_as эквивалентный объем динамика. Равен объему воздуха с такой же жёсткостью, что и у подвеса. Чем подвес жёстче, тем ниже параметр V_as. При одной и той же жесткости, V_as увеличивается с ростом площади диффузора динамика.

4ГД 35 это широкополосная динамическая головка громкоговорителя. Применяется в советских акустических устройствах, например, в электрофонах: «Аккорд», «Романтика», «Урал», «Ригонда», аудио колонках: «Весна», «Рондо» и др.

/

Динамик для мобильных устройств, как сказано тут, бывает нескольких видов:

Динамик для мобильных устройств – это электроакустический прибор, который преобразовывает энергию электроколебаний в энергию звуковых и наоборот.

Приборы состоят из постоянного магнита, на наконечниках которого находятся 1-2 неподвижные катушки, мембрана или диффузор. Звуковая частота следует через катушку и формирует еще одно магнитное поле. Оно усиливает или ослабляет поле постоянного магнита. В результате чего, магнитное поле влияет на мембрану. Мембрана – это источник звуковых колебаний в мобильном телефоне, а диффузор — в динамике.

Динамик для мобильных устройств, как сказано тут, бывает нескольких видов:

• Электродинамический. Легкая катушка движется в поле магнита и является источником колебаний диффузора.
• Электростатический. Тонкие мембраны с высоким напряжением взаимодействия между собой.
• Пьезоэлектрический.
• Электромагнитный. Движение диффузора происходит из-за действия магнитного поля магнита.
• Ионофон. Схема без диффузора, в которой под действием электрозаряда, возникают колебания воздуха.
• Динамики с динамическими головками специальных видов

Динамик отлично работает при следующих качественных параметрах:

• во время телефонного разговора слышимость собеседника отличная,
• не возникает никаких посторонних шумов,
• качество звука позволяет четко различать интонацию собеседника и малейшие изменения /искажения голоса;
• громкость четко установлена и самопроизвольно не меняется.

Приобрести новый динамик для вашего мобильного телефона можно в специализированном интернет магазине. Как правило, в интернет магазинах представлен широкий ассортимент товаров и выбрать динамик, идеально подходящий к модели вашего телефона, не составит труда. Сотрудники с радостью проконсультируют вас по всем необходимым вопросам, быстро оформят ваш заказ и позаботятся, чтобы товар был доставлен в ближайшее время.

Качество звука зависит от величины нижней и верхней границы частот. Чем меньше число нижней границу и чем вышел число верхней границы, тем лучше качество звука. Весь звуковой частотный диапазон условно делится на три основные части: нижние частоты(низкие звуки(басы) – 16-70Hz, до 100-120Hz — мидбас, до 1KHz – нижнесредние звуки), средние частоты(4,5KHz-10KHz) и высокие частоты(выше 10KHz).

Акустическая система – устройство по преобразование электрических сигналов в акустические для воспринимая их человеком. Основным устройством является акустическая колонка, акустическая система может содержать от 2 и более акустических колонок.

Громкоговоритель — устройство для преобразования электрических сигналов в акустические и излучения их в окружающее пространство (обычно — воздушную среду). В музыкальных колонках используются, чаще всего, громкоговорители электродинамического типа (динамики), встречаются пьезоэлектрические, конденсаторные, электромагнитные громкоговорители.

Динамики — В зависимости от назначения, динамики различаются размерами и формой, используемыми материалами, конструктивным исполнением катушек, диффузоров и магнитных систем. Динамики делятся на типы по воспроизводимому ими частотному диапазону. Сверхнизкочастотные (англ. subwoofer) – позволяют нам слушать с частотами в 20 – 120 Гц. Низкочастотные (англ. woofer) – предназначены для воспроизведения частот от 40 до 1 кГц и немного выше.

Среднечастотные (англ. mid-range) динамики наиболее уверенно воспроизводят диапазон в 300 – 5000 Гц. Можно сказать, среднечастотный громкоговоритель выполняет наиболее ответственную часть работы по озвучиванию. Именно в этом диапазоне сосредоточена основная часть звуков музыкальных инструментов и человеческого голоса. На рисунках представлен громкоговоритель с купольной мембраной и электростатический громкоговоритель.

Конструкция корпуса акустической колонки в которую помещаются головки играет важную роль. Корпус предотвращает столкновение передней и задней волн излучаемых диффузором при работе динамической головки в открытом пространстве.

Диапазон частот – это диапазон воспроизводимых акустической системой частот звукового сигнала обозначается как правило в таком виде (n-нижняя граница) – (n-верхняя граница) Гц.

Качество звука зависит от величины нижней и верхней границы частот. Чем меньше число нижней границу и чем вышел число верхней границы, тем лучше качество звука. Весь звуковой частотный диапазон условно делится на три основные части: нижние частоты(низкие звуки(басы) – 16-70Hz, до 100-120Hz — мидбас, до 1KHz – нижнесредние звуки), средние частоты(4,5KHz-10KHz) и высокие частоты(выше 10KHz).

АЧХ (Амплитудно-Частотная Характеристика) – зависимость амплитуды звука, воспроизводимого акустической системой, от частоты. Идеальная АЧХ обеспечивает одинаковое усиление составляющих сигнала на всем диапазоне частот. Положение акустической системы в помещении влияет на АЧХ.

По вопросам монтажа акустической системы, звоните (812) 903 — 04 — 75! Так же обращаю Ваше внимание на то, что еще мы делаем видеонаблюдение, что бы узнать предварительную стоимость монтажа видеонаблюдения перейдите по ссылке.

Поэтому производители идут на различные компромисы — сами дифузоры могут состоять из нескольких компонентов, например на пропитанную бумагу напыляется алюминий, а защитный колпачок делается из более жесткого материала, его форма изготавливается таким образом, чтобы обеспечить максимальную отдачу на ВЧ. В данном примере бумажный дифузор оснащен пластиковым, металлизированным защитным колпачком:

Принцип работы динамической головки будет наиболее понятен, если головку собрать с самого начала, ПО ПОРЯДКУ.
Для этого потребуется кольцевой магнит с полюсами, расположенными с плоской стороны кольца:

Магнитное поле в таком магните будет распологаться следующим образом:

Теперь с задней стороны закроем магнит стальным, магнитомягким листом, круглой формы и диаметром равным, диаметру магнита

Магнитное поле уже не будет излучаться в окружающую среду, а пойдет по стальному листу, который теперь выступает в роли магнитопровода:

Таким же листом закроем магнит с передней части, только в этом листе должно быть отверстие, диаметр которого равен внутреннему диаметру магнита:

Магнитное поле и с этой стороны замыкается, но магнитные линии внутри магнита нужно распередедить более равномерно, поэтому внуть вставим стальной цилиндр. Диаметр цилиндра должен быть меньше внутреннего диаметра магнита, причем разница в диаметрах зависит от конструктива используемой магнитной катушки. Введение цилиндра так же способствует концентрации магнитного в получившимся зазоре, покольку разрывает магнитопровод:

Далее в зазор помещается катушка индуктивности, причем величина на которую катушка уходит внутрь магнитного зазора равна половине высоты катушки, т.е. катушка погружается ровно на половину своей высоты. Такое расоложение катушки необходимо для обеспечения одинакового хода катушки как внутрь магнитной ситемы, так и наружу:

Теперь, если к катушке подключить источник напряжения, то катушка будет выталкиваться. если ее магнитное поле будет одной полярности с магнитным полем магнита:

или втягиваться, если ее магнитное поле будет противоположным магнитному полю магнита:

Теперь закрепим катушку на жектском цилиндре, а его соединим с бумажным конусом:

И магнит, и дифузор крепятся к корзине — магнит либо приклеевается, либо прикручивается винтами. Диффузор приклеивается, точнее не диффузор, а диффузородержатель и спайдер:

Со стороны диффузора остается отверстие и его нужно закрыть, чтобы избежать попадания внутрь пыли и мелкого мусора:

Поэтому производители идут на различные компромисы — сами дифузоры могут состоять из нескольких компонентов, например на пропитанную бумагу напыляется алюминий, а защитный колпачок делается из более жесткого материала, его форма изготавливается таким образом, чтобы обеспечить максимальную отдачу на ВЧ. В данном примере бумажный дифузор оснащен пластиковым, металлизированным защитным колпачком:

Иногда, чтобы еще больше усилить отдачу динамической головки на ВЧ используют защитные колпачки в виде рупора, выполненного из бумаги, но пропитанного более жесткой пропиткой и высушенного под бОльшим давлением:

Осталось подключить катушку дифузора к клеммам, и делается это многожильным, мишурным проводом, устойчивым к многократным перегибам:

Обычно вывода катушки тянутся по диффузору примерно до середины его диаметра и запаиваются в специально заштампованные в диффузор клеммы-заклепки. К этим клемма и подпаивается один конец мишурного провода, а второй подпаивается к установленной на корзине клеммной колодке. К колдке подпаиваются, или подключаются через специальные самозажимные клеммы провода, идущие на клеммы, установленные на корпусе АС.

Динамические головки работающие во всем диапазоне звуковых частот называются широкополосными и при их производстве приходится решать множество проблем, позволяющих действительно получить более-менее линейную АЧХ. Однако есть еще один вариант решения проблемы воспроизведения всего звукового диапазона — использование нескольких динамических головок:

Не маловажным технологическим приемом является использование различных материалов и технологий для изготовления корзины. Наиболее популярными являются литые и штампованные корзины. Разумеется, что наиболее жесткими являются конструкции из литого под давлением алюминиевого сплава и для мощных динамических головок это довольно актуально — нужно не только толкать тяжелый дифузор, но еще и гасить инерционные силы, которые неизбежно возникают при движении дифузора, поэтому литые корзины предпочтительней:

Однако сказать, что динамические головки с штампованной корзиной ни на что не пригодны тоже будет не верно — среди них есть и весьма шикарные представители своего класса:

Динамические головки для СЧ и ВЧ диапазонов тоже довольно разнообразны. Так же могут использовать и штампованные, и литые корзины, а могут быть и заключены в рупор — для большей отдачи:

Остается упомянуть еще об одной технологической хитрости — чтобы улучшить связку магнитных потоков между магнитом и катушкой увеличивают диаметр катушки, о чем производитель не забудет упомянуть.
Зачастую, чтобы облегчить вес катушки используют более тонкий провод, что приводит к нагреву катушки. Чтобы исключить ее перегрев в керне делают специальное вентиляционное отверстие, позволяющее свободно циркулировать воздуху внутри магнитной системы и охлаждать катушку:

Напоследок еще небольшая напоминалка — если есть возможность потратить несколько бОльшую сумму на акустическую систему, то основной упор лучше сделать на качество АС, а не на максимальную мощность — все равно громче этого вряд ли получится:

Да и само акустическое оформление, т.е. конструкция АС играет далеко не последнюю роль. Более подробно об акустическом оформлении ЗДЕСЬ.

Это излучающий элемент, определяющий электроакустические характеристики устройства. Он имеет коническую форму, потому что на средних и высших частотах участки диффузора колеблются с разными амплитудами и фазами. Но применяются также круглые и овальные диффузоры.

Принцип работы громкоговорителей

С технической точки зрения громкоговоритель – электроакустический преобразователь. Что это означает? Его принцип работы основан на взаимодействии проводника с магнитным полем. При подаче тока полюса магнита образуют поле. В нем находится проводник (чаще всего – катушка), на который воздействует электродинамическая сила.

Она стремится вытолкнуть проводник из магнитного поля, создавая колебания. Катушка жестко соединена с диффузором, который также начинает колебаться, в результате чего возникают звуковые волны.

Катушка – это каркас, обмотанный алюминиевым или медным проводом. Число слоев провода четное, потому что выводы катушки должны быть с одной стороны, а для этого нужно сделать 2 или 4 слоя обмотки. Каркас с обмоткой скрепляют лаком. Выводы надежно приклеивают к диффузору и каркасу.

Еще один важный элемент громкоговорителя – центрирующая шайба. Она задает правильное положение звуковой катушки в магнитном поле. Шайба жестче проводника, поэтому она поддерживает основной резонанс подвижной системы громкоговорителя.
Наконец, конструкция предполагает наличие диффузора.

Это излучающий элемент, определяющий электроакустические характеристики устройства. Он имеет коническую форму, потому что на средних и высших частотах участки диффузора колеблются с разными амплитудами и фазами. Но применяются также круглые и овальные диффузоры.

Эти элементы отливают из бумажной массы, их толщина – от 0,1-0,4 мм. Чем меньше масса диффузора и жестче материал, тем лучше громкоговоритель воспроизводит высокие частоты.

Добротности динамика есть дело до всего. Масса и жёсткость тянут её вверх, а мотор, превратившийся в электрический тормоз — вниз

Резонансная частота определяется массой подвижной системы и жёсткостью подвеса, какова площадь диффузора и какой у него привод, этому параметру и дела нет. Цветные стрелки показывают, как будет меняться параметр при росте той или иной конструктивной величины.

А эквивалентному объёму нет дела до массы подвижной системы: площадь диффузора и жёсткость его подвеса — вот всё, что определяет величину Vas

Добротности динамика есть дело до всего. Масса и жёсткость тянут её вверх, а мотор, превратившийся в электрический тормоз — вниз

Если просто взять и утяжелить диффузор, снизится резонансная частота, повысится добротность и упадёт чувствительность

Если сделать более жёсткой подвеску, Vas упадёт, но повысится резонансная частота. И — опять добротность, ведь упругих сил в системе стало больше

Если, ничего не трогая, сделать более мощным привод диффузора, возрастёт чувствительность и снизится добротность

Чтобы удержать Fs и Qts на требуемых значениях, но снизить требования к объёму, приходится одновременно утяжелять диффузор, делать более жёстким подвес и форсировать привод. Расплата, тем не менее, неизбежна: чувствительность таких головок оказывается невысокой. Вы только что присутствовали при рождении автомобильного сабвуфера

Довольно часто, особенно в громкоговорителях большой мощно­сти центрирующая шайба устанавливается на переднем фланце маг­нитной системы.

3. ПРИНЦИП ДЕЙСТВИЯ И УСТРОЙСТВО ГРОМКОГОВОРИТЕЛЕЙ

Электродинамический громкоговоритель является электроакусти­ческим преобразователем.

К последним припаивают также специальные гибкие и очень прочные проводники, которые другими концами присоединяются к выводным контактам громкоговорителя, установленным на диффузородержателе. С целью уменьшения нелинейных искажений высота звуковой катушки делается или меньше, или больше высоты кольцевого зазора. В обоих этих случаях катушка совершает осевые перемещения в неизменном по силе магнитном поле, т.е. сохраняется постоянным среднее значение индукции.

Довольно часто, особенно в громкоговорителях большой мощно­сти центрирующая шайба устанавливается на переднем фланце маг­нитной системы.

В некоторых громкоговорителях вместо кольцевого гофра при­менен воротник из дугообразных полосок тонкой кожи или другого гибкого материала.

Высота (глубина) диффузора делается такой, чтобы обеспечить симметричное положение звуковой катушки по высоте магнитного зазора; соблюдение этого способствует уменьшению нелинейных ис­кажений громкоговорителя.

Диффузородержатель. Диффузородержатель предназначен для установки в нем диффузора, элементов подвижной системы и креп­ления громкоговорителя во внешнем оформлении, часто называе­мым акустическим. Диффузородержатели делают преимущественно из стали глубокой вытяжки, твердых сортов алюминия или отлива­ют из силумина (сплава алюминия с кремнием). Значительно реже делают диффузородержатель из пластмассы.

В диффузородержателях делаются боковые прорези (окна). Очень важно, чтобы в диффузородержателе была обеспечена парал­лельность между плоскостями, к которым крепятся воротник диф­фузора, центрирующая шайба и передний фланец магнитной систе­мы. К переднему фланцу диффузородержатель прикрепляется заклепками или винтами, реже при помощи сварки.

Источники

Источник — http://specialcom.net/audio/princip-raboty-dinamika-ili-kak-on-rabotaet/
Источник — http://xn—-7sbfcba6asrtcbbuis7knc9bcd.xn--p1ai/ustroystvo-mikrofona-i-dinamika.html
Источник — http://go-radio.ru/ustroystvo-dinamika.html
Источник — http://izobreteniya.net/printsip-rabotyi-dinamika/
Источник — http://www.texnic.ru/shems/audio/audio001.html
Источник — http://www.atlon.ru/news/stati/princip_raboty_dinamika_dlya_mobilnyh/
Источник — http://neva-control.ru/poleznaya-informaciya/princip-raboty-akusticheskoy-sistemy
Источник — http://soundbarrel.ru/akustika/as01.html
Источник — http://www.alfazvuk.ru/articles/kak-rabotaet-gromkogovoritel.html
Источник — http://magnitola.org/o-dinamikah/59365-princip-raboty-dinamika.html
Источник — http://sergey-tlt.narod.ru/files/efrussi_gg/files/part3.htm

Устройство динамика (громкоговорителя).

Из чего состоит динамик?

Содержание

Номинальное электрическое сопротивление (Ω): Медный провод звуковой катушки имеет активное сопротивление. Активное сопротивление — это сопротивление провода при постоянном токе. Его можно легко измерить с помощью цифрового мультиметра в режиме омметра. Прочитайте об измерении сопротивления с помощью цифрового мультиметра.

Устройство акустических колонок

Звук сопровождает человека с самого начала, с момента рождения. Слуховой аппарат, данный нам природой, настолько развит и приспособлен, что может воспринимать разнообразные звуки в широком диапазоне от 20 Гц до 20 кГц. Но в то время как мы привыкли воспринимать естественные звуки как должное, с развитием цивилизации и технологий возникла необходимость воспроизводить эти звуки с помощью искусственных творений.

С открытием основных законов физики и познанием фундаментальных принципов передачи и приема звуковых волн человек начал разрабатывать устройства — акустические системы — которые воспроизводили бы неискаженный и естественный звук с минимальными ошибками.

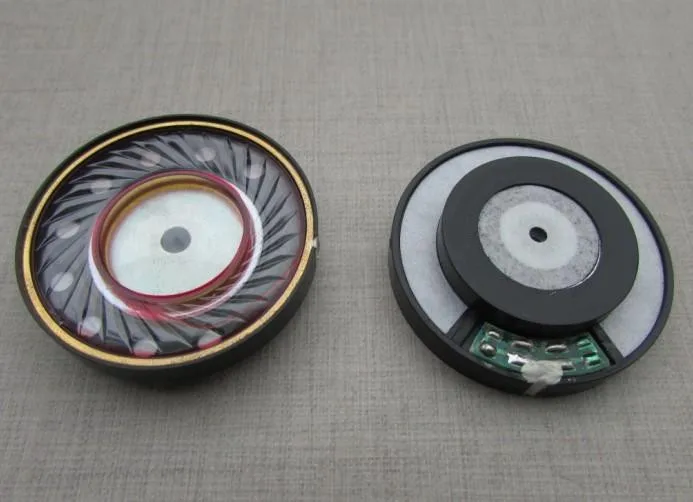

Динамические наушники без акустического корпуса имеют очень низкую частотную характеристику и не очень хорошо воспроизводят низкие частоты звукового спектра.

Причина этого проста: движение мембраны просто перемещает воздух из передней части динамика в заднюю и обратно, вызывая так называемое акустическое короткое замыкание и преобразуя лишь часть энергии в звуковую волну.

Самый простой способ устранить акустическое короткое замыкание — построить звукоизолирующее ограждение.

Типы акустического оформления

Рисунок 1. Многочисленные типы звукоизолирующих кожухов

Хорошо известно, что громкоговорители (акустические излучатели) не могут обеспечить высококачественное воспроизведение звука во всех диапазонах, особенно на низких частотах, в силу своих конструктивных особенностей.

В самом начале работы акустическая конструкция состояла из самого корпуса. Помимо громкоговорителя, в корпусе размещались другие конструктивные элементы, такие как печатные платы, жгуты проводов и задние стенки различных модулей, обращенные наружу.

Все это вместе привело к резонансам, которые проявились в виде всевозможных лязгов в общем звучании. В результате качество звука в целом и особенно на низких частотах резко снизилось.

По этой причине, помимо самой современной и совершенной системы усилителей или мощного CD-плеера с цифровыми преобразователями, необходима высококачественная и хорошо продуманная звуковая система.

Прежде чем углубляться в акустические детали, рекомендуем ознакомиться с теоретическими рассуждениями об основах акустики в статье «Акустическая теория Андрея Киреева».

Стремление к качеству звучания породило целую группу типов акустических систем. Некоторые разновидности отличались своей простотой, например, простейшая перегородка или закрытый ящик. Однако эти виды строительства имеют очень низкие эксплуатационные характеристики.

Более сложным типом компоновки является инвертор, в котором отверстие в коробке открывается, чтобы наружный воздух мог поступать в более упругий воздух внутри коробки. Однако установка отражательного преобразователя сложнее, поскольку необходимо учитывать три параметра: объем корпуса, длину и сечение туннеля. Часто для изменения резонансной частоты в корпусе устанавливается туннель с регулируемой длиной.

Более эффективным типом эхо-конструкции является полосовой громкоговоритель или громкоговоритель со сбалансированной нагрузкой. В этой конфигурации сочетаются фильтры высоких и низких частот. Полосовые динамики снова делятся на одинарный туннельный динамик 4-го порядка и двойной туннельный динамик 6-го порядка.

Вариант 4-го порядка имеет два замкнутых пространства, в одном из которых находится драйвер, а в другом — туннель, например, порт отражателя. Его также называют «симметричным», поскольку динамик размещается в перегородке между комнатами, при этом фронтальная часть динамика работает в одной комнате, а боковая с туннелем — в другой.

Но именно полосовой туннельный динамик 6-го порядка достигает максимальной мощности. Минимальное искажение звука достигается за счет двухполосной конструкции полосы пропускания, когда камеры настроены друг на друга в пределах октавы. Каждая сторона конуса нагружается отдельным туннелем. Однако эта система демонстрирует резкий спад частотной характеристики по мере удаления от рабочего диапазона звука.

Как видите, существует множество различных типов конфигураций колонок, каждая из которых имеет свои преимущества и недостатки. Для более подробного обсуждения существующих настроек мы рекомендуем прочитать нашу статью «Типы акустических настроек».

Материалы корпуса

Рисунок 2. Бетонная акустическая система Beta Andromeda.

На качество воспроизведения звука большое влияние оказывает не только тип корпуса, но и используемые материалы. В зависимости от материала, из которого изготовлен корпус колонки, передняя и задняя части колонки излучают разный звук. Это привело к тому, что особое внимание стало уделяться материалам, из которых изготавливаются корпуса колонок.

В идеале звук, излучаемый из корпуса колонки, должен достигать человеческого уха с минимальными искажениями. Поскольку дерево является самым распространенным материалом, который люди используют на протяжении тысячелетий, вполне естественно, что оно используется и для изготовления кабинетов для акустических систем. Это тем более верно, что природа наделила землю изобилием возобновляемого сырья.

Однако структура древесных волокон варьируется от породы к породе, поэтому важно учитывать этот естественный эффект. Условия, в которых используются кондиционеры, могут иметь различный уровень влажности. Это вызывает расширение волокон, что приводит к изменению качества всей акустической системы.

По этой причине клееный брус и ограждения, изготовленные по современным технологиям, нашли свое место.

Технологии в сочетании с натуральной древесиной позволили создать широкий ассортимент и высокое качество изделий из инженерной древесины:

• ламинированная фанера (OSB),
• ДСП с фанерой или пластиковой фанерой с декоративным рисунком на одной или обеих сторонах плит,
• тонкая древесно-стружечная или древесно-волокнистая плита (МДФ).

Помимо древесины и ее производных, для изготовления звукоизоляционных капотов используются и другие материалы. Камень в целом и сланец в частности являются самыми популярными материалами. Но у простого в обработке и гасящего вибрации материала есть огромный недостаток.

Органическое стекло позволило поклонникам акустических систем буквально заглянуть внутрь некогда непрозрачного корпуса.

Металл не исключается из корпусов громкоговорителей. Наиболее популярным материалом является алюминиевый сплав, который отличается легкостью и прочностью. Этот материал обычно используется для изготовления верхней и нижней рамок конструкций громкоговорителей.

И в совершенно другой категории находятся различные экзотические материалы, которые используются для создания оптимального акустического экранирования. Они варьируются от картона до просто прессованной бумаги.

Продолжаются усилия по минимизации искажений звуковых волн в современных корпусах акустических систем. Полный список материалов, используемых во всех типах конструкций, приведен в нашей статье «Материалы для звукоизоляционных экранов».

Завершает картину пылезащитный кожух 11, который крепится к конусу спереди и, как следует из названия, защищает магнитный зазор от попадания частиц пыли.

Как устроен динамик?

Чтобы понять, как работает электродинамический громкоговоритель, посмотрите на иллюстрацию.

Громкоговоритель состоит из системы магнитов, расположенных на задней стороне динамика. Он состоит из кольцевого магнита. Они изготавливаются из специальных магнитных сплавов или магнитной керамики. Магнитная керамика прессуется и «спекается» особым образом и содержит ферромагнитные вещества, называемые ферритами. Магнитные системы также содержат стальные фланцы и стальной цилиндр, называемый сердечником. Фланцы, сердечник и кольцевой магнит образуют магнитную цепь.

Между сердечником и стальным фланцем находится зазор, в котором генерируется магнитное поле. В очень маленький зазор помещается катушка. Катушка представляет собой жесткий цилиндрический каркас, на который намотана тонкая медная проволока. Звуковая катушка также называется звуковой катушкой. Шпуля звуковой катушки соединена с мембраной и, таким образом, толкает воздух, вызывая сжатие и разрежение окружающего воздуха и, следовательно, звуковые волны.

Конус может быть изготовлен из различных материалов, но чаще всего его делают из прессованной или формованной целлюлозы. Технологии произвели революцию в дизайне конусов, и теперь доступны пластик, металлизированная бумага и другие материалы.

Чтобы звуковая катушка не касалась керна или фланца постоянного магнита, она устанавливается точно по центру зазора между магнитами с помощью центрирующей бусины. Центрирующая бусина ребристая. Это позволяет звуковой катушке свободно перемещаться в зазоре, не касаясь боковой поверхности сердечника.

Конус привинчен к металлической пластине мембраны. Края мембраны рифленые, чтобы она могла свободно вибрировать. Гофрированные края мембраны образуют верхний корпус, а нижний корпус служит в качестве центрирующего диска.

Тонкие провода звуковой катушки прикреплены к внешней стороне мембраны. В качестве альтернативы медные нити приклепываются к внутренней стороне конуса. Затем эти нити привариваются к штырям, которые изолируются металлическим корпусом. Контактные ламели, к которым припаяны провода многожильного провода звуковой катушки, соединяют громкоговоритель с электрической цепью.

Как работает динамик?

Когда переменный электрический ток проходит через звуковую катушку громкоговорителя, магнитное поле катушки взаимодействует с постоянным магнитным полем магнитной системы громкоговорителя. В результате звуковая катушка либо втягивается в зазор в одном направлении тока в катушке, либо выталкивается из него в другом направлении. Механические колебания звуковой катушки передаются на мембрану, которая начинает вибрировать на частоте переменного тока, производя звуковые волны.

Условное обозначение громкоговорителя выглядит следующим образом.

Он обозначен буквами B ή BA за которым следует серийный номер громкоговорителя в схеме (1, 2, 3 и т.д.). Условное изображение громкоговорителя на схеме является очень точным отображением реальной конструкции электродинамического громкоговорителя.

Основные параметры звукового динамика.

Наиболее важные параметры громкоговорителя, на которые следует обратить внимание:

Номинальное электрическое сопротивление (Ω): Медный провод звуковой катушки имеет активное сопротивление. Активное сопротивление — это сопротивление провода при постоянном токе. Его можно легко измерить с помощью цифрового мультиметра в режиме омметра. Прочитайте об измерении сопротивления с помощью цифрового мультиметра.

Однако, помимо активного сопротивления, звуковая катушка также обладает реактивным сопротивлением. Реактивное сопротивление возникает потому, что звуковая катушка по сути является обычным индуктором, и ее индуктивность оказывает сопротивление переменному току. Реактивное сопротивление зависит от частоты переменного тока.

Активное и реактивное сопротивления звуковой катушки образуют сопротивление звуковой катушки. Он обозначается буквой Z (также называемой импедансом). Видно, что активное сопротивление катушки не меняется, в то время как реактивное сопротивление изменяется с частотой тока. Чтобы получить порядок величины, сопротивление катушки динамика измеряется на постоянной частоте 1000 Гц, и к этому значению добавляется сопротивление катушки.

В результате получается так называемое электрическое номинальное сопротивление (или импеданс) звуковой катушки. Для большинства колонок это значение составляет 2, 4, 6 или 8 Ом. Также имеются динамики с импедансом 16 Ω. Для импортных колонок это значение обычно указывается на корпусе, например, как здесь — 8Ω или 8 Ω.

Следует отметить, что импеданс катушки примерно на 10-20% больше, чем активное сопротивление. Поэтому его можно определить очень легко. Просто измерьте сопротивление катушки омметром и увеличьте значение на 10-20 %. В большинстве случаев можно учитывать только чистое активное сопротивление.

Импеданс звуковой катушки является одним из наиболее важных параметров, которые необходимо учитывать при согласовании усилителя с динамиком.

Частотный диапазон — это диапазон звуковых частот, которые может воспроизводить громкоговоритель. Он измеряется в герцах (Гц). Следует помнить, что человеческое ухо воспринимает частоты в диапазоне от 20 Гц до 20 кГц. И это только очень хороший слух :).

Ни один громкоговоритель не способен точно воспроизвести весь акустический диапазон частот. Качество звука все равно будет отклоняться от требований.

Поэтому акустический диапазон частот обычно делят на три диапазона: низкие частоты (НЧ), средние частоты (СЧ) и высокие частоты (ВЧ). Например, низкочастотные колонки лучше подходят для воспроизведения низких частот — басов, в то время как высокочастотные колонки лучше подходят для воспроизведения «писков» и «хрипов» — отсюда и название «писклявые». Имеются также полнодиапазонные динамики. Они воспроизводят практически весь звуковой спектр, но качество воспроизведения у них посредственное. Если вы выигрываете в одной области, вы охватываете весь частотный спектр; если вы проигрываете в другой области, вы теряете качество. Именно поэтому полнодиапазонные динамики используются в радиоприемниках, телевизорах и других устройствах, где иногда требуется не высокое качество звука, а четкое воспроизведение речи и вокала.

Проверка громкоговорителя на слух, конечно, требует опыта, но он быстро приобретается, поскольку характер и тембр ложного резонанса соответствует размеру и материалу компонентов громкоговорителя.

Принцип работы

При подаче электрического сигнала резонансной частоты катушка создает вынужденные колебания в поле постоянного магнита с силой тока, который увлекает за собой диффузор и создает волну разрежения и сжатия в проходящем через него воздухе. Конусно-пружинная муфта колеблется с частотой приложенного тока. При малой толщине соленоидов, образующих зазор, только небольшая часть катушки, примерно равная толщине соленоидов зазора, фактически активна. Части катушки, выступающие за пределы зазора, работают плохо и имеют очень низкий КПД катушки. Сила, действующая на катушку, может быть рассчитана по закону Ампера.

где — ток, протекающий через катушку,

где — диаметр катушки.

Где — диаметр проволоки катушки.

Для повышения эффективности громкоговорителя необходимо увеличить толщину магнитопровода, образующего зазор, и в зависимости от увеличения зазора магнитная индукция в зазоре уменьшается до определенного значения, после чего относительная рабочая длина провода катушки начинает уменьшаться. При изменении амплитуды электрического сигнала на звуковой частоте изменяется и положение мембраны. Поскольку электрический сигнал звуковой частоты, подаваемый на катушку, имеет частоту в диапазоне человеческого слуха (16-20 000 Гц), диффузор также вибрирует на той же частоте относительно постоянного магнита.

Следует отметить, что собственная частота динамика большинства колонок и окружающего воздуха находится где-то между 300 и 12 000 Гц, и чем меньше, беднее и проще колонка, тем уже этот частотный диапазон и тем менее линейна ее частотная характеристика. На частотах вне этого диапазона излучаемая мощность пренебрежимо мала. На более низких частотах (примерно от 16 до 250 Гц) малый размер ДГ совершенно бесполезен.

Вибрирующая мембрана генерирует в воздухе звуковые волны, которые воспринимаются человеческим ухом. Таким образом, в ГД электрический сигнал преобразуется в звук в частотном диапазоне усилителя.

Следует еще раз отметить, что на низких частотах частотного диапазона, воспроизводимого громкоговорителем, работает вся диафрагма, а на более высоких частотах частотного диапазона работает только центральная часть диафрагмы над звуковой катушкой. По этой причине полнодиапазонные колонки часто имеют металлический, полимерный или бумажный купол в центре для улучшения высокочастотного диапазона.

Технические характеристики динамической головки

При определении рабочих параметров головки следует иметь в виду, что в СССР в разное время они были выражены по-разному — до 1985 года по ГОСТ 9010, а позднее по ОСТ 4.383.001, требования которого ближе к международным стандартам.

Основные технические характеристики динамической головки следующие.

• По типу динамическая головка бывает полноспектральной (широкополосной — GDSH, wideband dynamic head), низкочастотной (LDH), среднечастотной (MFD), высокочастотной (HFD).
• Номинальный диаметр обычно является внешним диаметром корпуса (рамы) диффузора. Реже это диаметр подвеса мембраны или расстояние между противоположными монтажными отверстиями. Для компрессионных динамиков это диаметр горловины рупора. — Номинальная, запрограммированная (непрерывная) или максимальная (кратковременная) входная мощность, которую головка может выдержать до выхода из строя. Даже гораздо меньшая номинальная мощность может повредить головку, если динамик выводится за пределы своих механических возможностей на очень низких частотах (например, электронная музыка с большим количеством басов или инструментальная музыка) и повреждение вызвано перегрузкой («клиппингом») усилителя мощности. (Импеданс — импеданс звукоснимателей обычно указывается как 2, 4, 8 или 16 Ом.
• Частотная характеристика — измеренная или заданная выходная характеристика в диапазоне частот с входным сигналом постоянной амплитуды во всем диапазоне. Обычно указывается предел отклонения, например, «± 3 дБ». — Набор электроакустических параметров, характеризующих голову как вибрационную систему.
• Чувствительность — это уровень звукового давления, создаваемого динамической головкой при мощности 1 Вт, измеренный на расстоянии 1 м от головки.
• Максимальный уровень звукового давления — это максимальное давление, которое может производить головка, не вызывая повреждений или превышения заданной степени искажения. Это в значительной степени зависит от чувствительности муляжа головы и мощности муляжа головы. Обычно это измерение в любом диапазоне частот (на усмотрение производителя) и типе сигнала.

Динамическая выходная мощность обычно выражается в ваттах (есть PMPO (пиковая шумовая выходная мощность), RMS (номинальная максимальная синусоидальная мощность), номинальная шумовая мощность, номинальная электрическая мощность). Выходная мощность громкоговорителей обычно составляет не более 1-3%. PMPO обычно составляет сотни ватт (иногда киловатты для мощных динамиков), выходная мощность — ватты, редко десятки ватт (для мощных динамиков), очень редко более сотни.

Применение

Описанная классическая конструкция проста и может быть использована для недорогих приложений, где не требуется высокое качество звука. Более сложные и утонченные колонки предназначены для высококачественного воспроизведения.

Для достижения лучшего звукового образа одна или несколько головок динамика помещаются в корпус из дерева, пластика или металла таким образом, чтобы передняя и задняя стороны мембраны были изолированы друг от друга и предотвращался воздушный поток по краю каркаса динамика (акустическое короткое замыкание). Полученный продукт называется акустической системой. Если в громкоговоритель встроен усилитель, он называется активным громкоговорителем, в противном случае — пассивным громкоговорителем. Проектирование акустических систем, звучащих максимально чисто, естественно и натурально, — трудоемкая и сложная задача, поскольку на конечный результат влияет множество факторов.

Благодаря своей обратимости, конструкция электродинамического наушника в принципе идентична конструкции динамического микрофона, поэтому устройства можно менять местами. Например, динамические головки могут быть использованы в качестве микрофонов аудиоприемников во многих конструкциях переговорных устройств, интеркомов и даже подслушивающих устройств, некогда установленных спецслужбами в приемниках проводного вещания.

Продолжаются усилия по минимизации искажений звуковых волн в современных корпусах акустических систем. Полный список материалов, используемых во всех типах конструкций, приведен в нашей статье «Материалы для звукоизоляционных экранов».

Диффузор

В первые годы конус изготавливался из бумаги или картона. Пылезащитная крышка (где она установлена) также была изготовлена из того же материала. Целлюлозные диффузоры очень широко используются и сегодня. Бумага хороша своим сочетанием легкости и жесткости. Пропитка синтетическими материалами повышает влагостойкость, прочность и долговечность.

Пластик в этом смысле хорош, но чисто пластиковый конус без композитов имеет определенные недостатки. Для решения этих проблем используются композиты с различными компонентами — от древесины или стекловолокна до кевлара или даже графена. Металлические диффузоры имеют более высокую жесткость. Обычно они изготавливаются из алюминиевых сплавов.

Бериллий обладает одними из лучших свойств, но является довольно дорогим из-за высокой стоимости материала и технологий обработки. В так называемых купольных твитерах обычно используется пропитанная ткань, иногда усиленная слоем высокопрочного композитного материала, содержащего твердый наполнитель вплоть до алмазного порошка.

Критическими требованиями являются минимум физического резонанса и максимум жесткости, позволяющей диффузору скользить по всей окружности. Эти параметры должны сочетаться с критическими требованиями к весу системы звуковой катушки динамика — она должна быть как можно легче. Поэтому хорошая мембрана — это всегда компромисс между противоположными условиями.

Подвес динамика

Внутренняя (ближайшая к магниту) часть громкоговорителя также называется центральной диафрагмой. Обычно она формируется путем прессования легкой, прочной на разрыв ткани и эластичной пластиковой пропитки — прочной и гибкой. В некоторых высокоэффективных НЧ-динамиках используются две центрирующие прокладки, расположенные одна за другой.

Внешний корпус немного сложнее. Первоначально он имел форму концентрических волн (ряби) по внешнему краю бумажного конуса. В некоторых случаях гофрированная область дополнительно покрывается синтетической пропиткой. При большой ширине внешняя оболочка изготавливается из резины, обычно из синтетического бутадиенового каучука. В большинстве случаев упругая подвеска состоит из изогнутой дуги. Существуют также варианты эластичных «многовальных» подвесов или других профилей, включая переменные углы.

Оба подвеса должны обеспечивать строго плоскопараллельное движение вперед-назад всей подвижной системы громкоговорителя с минимальным отклонением от оси.

Звуковая (голосовая) катушка

Катушка, работающая в магнитном зазоре динамика, намотана вокруг каркаса — цилиндра, часто сделанного из плотной бумаги. Для каркаса также используются термостойкие пластмассы, такие как коптон, текстолит или другие композитные материалы. Сплавы на основе алюминия, даже титана, используются из-за их более высокой плотности и термостойкости (при высокой нагрузке, т.е. большом объеме, катушка нагревается).

Провод, используемый для намотки звуковой катушки, обычно медный. Алюминиевая проволока легче, что является преимуществом в данном случае, но она также имеет свои недостатки (более высокое электрическое сопротивление и более низкая термическая стабильность) и используется реже. Можно использовать биметаллическую алюминиевую проволоку с медным покрытием, которое улучшает проводимость.

Проволока иногда имеет прямоугольное или шестиугольное сечение, чтобы обеспечить более плотную намотку. Для достижения диапазона импеданса звуковой катушки путем параллельного или последовательного соединения секций или использования отдельных усилителей, звуковая катушка, обычно в НЧ-динамиках, может быть разделена на отдельные секции, намотанные на общий каркас.

Для лучшего охлаждения звуковой катушки магнитный зазор в некоторых твитерах заполнен специальной жидкостью, содержащей мелкий магнитный порошок. Это повышает производительность системы и увеличивает теплоотдачу.

Также следует учитывать, что если АЧХ динамика плоская к бесконечной плоскости, то плоскость шириной 200 мм поднимается в диапазоне 700-900 Гц, поэтому мембрана, погружающаяся в этот диапазон, будет иметь плоскую частотную характеристику в корпусе и не будет нуждаться в дополнительной схеме коррекции, что учитывают некоторые производители.

Теория акустических систем: 16 материалов о том, как устроены динамики и колонки

Это новое резюме с материалом из Hi-Fi World. Мы собрали статьи о проектировании и строительстве громкоговорителей. Читайте о роли магнита в динамике, о том, как самостоятельно изготовить динамики и как выбрать индукционную катушку.

Аудиомания / Комната инженера в офисе Драммонда

Что у динамиков внутри

Первая электродинамическая головка, напоминающая современные устройства, была запатентована в 1925 году. В этой статье рассматриваются изменения, произошедшие с тех пор, и различия в конструкции колонок для низких, средних и высоких частот. Вы узнаете, из чего состоят различные части головы и почему в колонках используются золото и бриллианты.

Это краткое руководство по работе электродинамических диффузоров. Для наглядности приведены рисунки и диаграммы, которые помогут вам понять, как работает динамик.

Магнит — самая дорогая часть громкоговорителя. Читайте в этой статье, почему материал магнита влияет на звучание всего устройства, как магнитное поле «концентрируется» в нужном месте и почему перегрев может быть опасен для динамика.

Материал о различиях между различными катушками и о том, как выбрать подходящую катушку для конкретной работы. Мы рассказываем о различных их типах: с пропиткой и без, с цельной фольгой и с сердечниками. Мы расскажем вам, почему на катушки наносят покрытие и почему лучший сердечник — воздушный.

Параметр Thiel-Small определяет звучание громкоговорителя в нижнем частотном диапазоне. В этой статье объясняется, что означают эти параметры и как их можно измерить. Вы также узнаете, какие параметры являются «конфликтующими» и как звукорежиссеры их балансируют.

В этом материале речь идет о стареющих ораторах. Мы поговорим о том, почему трудно «оживить» старинные колонки без участия производителя, и какой компонент считается самым слабым звеном (спойлер — это центрирующий диск, используемый для регулировки звуковой катушки).

Основатели бренда Артем Файермарк и Юрий Фомин рассказывают, на какие компромиссы они идут, чтобы сохранить доступную цену на системы класса hi-end. Они рассказывают нам, на каких элементах звуковой системы не стоит экономить и как запустить новый продукт.

В этом интервью Юрий Станиславович объясняет свой подход к проектированию колонок. Главный дизайнер Arslab рассказывает, как возникла идея создания бренда, почему широкий выбор корпусов не всегда выгоден и почему он считает, что аудиосистемы не должны «украшать» музыку.

Главный дизайнер британского бренда наушников Monitor Audio рассказал о том, как компания с нуля разработала новую линейку акустических систем. Вы узнаете, как дизайнеры Monitor Audio исследуют потребности клиентов и тестируют прототипы звуковых систем. Мы также расскажем вам, как они разработали колонку, которая звучит практически одинаково даже в акустически «неудобных» помещениях дома.

Это история финского производителя аудиотехники Penaudio. Сами Пенттила, создатель бренда, объясняет, почему Penaudio создает ультразвуковые частоты и на какие музыкальные инструменты они ориентируются при разработке звуковой системы. Узнайте больше о материалах, используемых в колонках бренда.

Совершите фототур по фабрике, где производятся корпуса для этих двух брендов и собираются готовые колонки. Также узнайте, почему удорожание колонок класса hi-end не обязательно приводит к улучшению качества звука.

Как устроены колонки

Акустическое оформление колонки определяет корпус, в котором она размещается. Вольер может варьироваться от простого закрытого ящика до сложного лабиринта, вырезанного в дереве. Здесь мы обсуждаем звуковые различия корпусов и необычных компоновок, таких как колонки с противоположными горизонтальными колонками и рупорные конструкции.

В этом материале мы поговорим о том, как акустическое оформление влияет на звучание сабвуфера. Мы также дадим вам практические советы о том, где разместить сабвуфер, как его настроить и как сделать так, чтобы ваша музыка не мешала соседям.

Руководство для любителей акустических систем: как сконструировать колонку с портом фазоинвертора, рассчитать объем корпуса на основе диаметра динамика и построить разделительные фильтры.

Вы узнаете о различных схемах фильтров и о том, какие фильтры используются для высоких, средних и низких частот. Материал включает электрические схемы для коррекции частотной характеристики акустической системы: пиковый супрессор, компенсатор отбросов и L-образный аттенюатор.

Стенограмма подкаста «Звук», в котором Юрий Фомин, инженер с многолетним опытом разработки акустических систем и главный технический специалист бренда Arslab, рассказывает о конструкторе акустической системы Audiocore Kit. Интервью о том, как возникла идея создания набора «Сделай сам» и о преимуществах для покупателей. Здесь вы также найдете ссылки на руководство по эксплуатации Audiocore и отзывы о производителе.

​

С 22 по 25 ноября Аудиомания проводит распродажу «Черная пятница».

В акции участвуют несколько сотен товаров со скидками до 70%. В продаже будет представлен широкий ассортимент аудиотехники: от наушников и портативных устройств до аудиосистем класса hi-fi.

С открытием основных законов физики и познанием фундаментальных принципов передачи и приема звуковых волн человек начал разрабатывать устройства — акустические системы — которые воспроизводили бы неискаженный и естественный звук с минимальными ошибками.

Дополнительные материалы.

Страницы 1 2 3 4 5 6 7 8

Я «ненавижу» всякого рода ссылки, отвлекающие от темы, но я точно проверил эти адреса, и никто не заставлял вас следовать по ним. :)Если вы не можете найти больше новостей здесь, вы можете перейти на другой сайт, нет ничего проще!

Нашли ли вы ошибку в тексте? Ctrl + Enter Спасибо за помощь!

Комментарии (50)

Страницы: «1 2 3 4 5 Показать все

Здравствуйте, звук был хриплый, я его разобрал, собрал (это был мой первый раз))). Я собрал его обратно, дребезжания больше нет, но теперь появился шум, похожий на пиликанье…. . визуально проблем нет. …… что может быть причиной шума. …?

Назар, если внешних повреждений нет, но катушка или вкладыш начинают прилипать к фланцу или сердечнику, возможно, что катушка частично ослабла. В этих случаях необходимо выполнить сброс.

Здравствуйте, я сам ремонтирую диффузор, катушку и подвес динамика. На низкой громкости они играют нормально, на половинной громкости появляется странный шум, похожий на «пуканье». Все качественно припаяно, проверены разные усилители, что может быть не так? Помогите мне решить эту проблему

Nik, я описал похожую ситуацию и дал вам картинку.

Если вы отцентрировали катушку и корпус перед окончательной сборкой, горячее выравнивание может помочь, в противном случае вам придется все переделывать.

Добрый вечер, подскажите, пожалуйста, как вы центрируете сердечник и чем припаиваете его к магниту.

Яков, это зависит от конструкции магнитной системы.

Внимание: Будьте осторожны, не засовывайте пальцы между фланцами и магнитом магнитной системы!

Если сердечник отклеился от нижнего фланца, сначала отделите нижний фланец, затем приклейте к нему сердечник и только после этого приклейте фланец обратно. Если сердечник вдавился в нижний фланец или если магнит оторвался от верхнего фланца вместе с нижним фланцем и сердечником, достаточно восстановить клеевое соединение.

Сначала тщательно удалите все следы старого клея. Нанесите новый клей. Обычно это эпоксидная смола. Слегка стяните уплотнения зажимами и отцентрируйте сердечник с помощью молотка и текстолитового блока. Проверьте магнитный зазор между сердечником и уплотнением в трех местах с помощью гипсовой иглы.

Если под рукой нет эпоксидного материала, а динамик небольшой, магнитную систему можно сварить с помощью клея BF. Для этого необходимо покрыть свариваемые поверхности клеем, полностью высушить, отцентрировать стержень и произвести окончательную сварку на горячей плите, в духовке или на варочной панели. Однако для получения качественного сварного шва необходимо соблюдать временные и температурные условия, поэтому лучше использовать двухкомпонентный клей.

Добрый день, сегодня возникла проблема с НЧ динамиком Oris AMW-15, слушал музыку в машине, он стал выдавать хриплый бас, при уменьшении громкости голосовой динамик уменьшал громкость, но регулятор громкости оставался на прежней громкости, регулятор громкости на — или + не реагирует, Я разобрал головку и заметил, что внутри динамика (центрирующий диск, защищенный сеткой) есть кусок плотного материала, который отломился, присмотревшись, я заметил, что этот кусок центрирующего диска сломался прямо рядом с втулкой, можно ли его как-то починить? Вот ссылка на фотографию области повреждения, отмеченной красным цветом, по отношению к лайнеру (лайнер отмечен черным цветом).

Здравствуйте! У меня вопрос недавно при прослушивании S-90F 75-gdn начал издавать звуки как будто скрипит или трется об что то когда рукой нажимаешь на верхнюю часть диффузора бас становится чистым что может быть с этим?

По этой причине, помимо самой современной и совершенной системы усилителей или мощного CD-плеера с цифровыми преобразователями, необходима высококачественная и хорошо продуманная звуковая система.

Схема, устройство колонок

Как вы знаете, в большинстве акустических систем для воспроизведения звуковых волн используются динамические преобразователи или драйверы. Они занимаются преобразованием электричества в звуковые волны посредством движения специальной мембраны. Однако сами по себе они не могут обеспечить достаточно высокое качество звука — к ним прилагаются различные электрические устройства, обеспечивающие работу колонки. Когда все эти части интегрированы в источник звука — магнитофон или телевизор, — полнодиапазонные колонки менее эффективны на низких частотах. Звук искажается из-за эффекта резонанса.

Чтобы предотвратить влияние цепей, трансформаторов и полупроводников на звуковые волны, в большинстве современных акустических систем динамики размещаются в отдельных корпусах, называемых громкоговорителями. На выбор предлагаются различные форм-факторы, конструкции и другие характеристики, но все они имеют определенные общие черты. Как же работают динамики, к которым привыкло большинство пользователей?

На первый взгляд может показаться, что корпус является второстепенной частью колонки и что нет особой разницы в его конструкции или материале, из которого он изготовлен. На самом деле, правильная форма и материал корпуса колонки играют важную роль в получении высококачественного звука.

Речь, как уже говорилось в начале, идет о резонансе и его эффектах. Способ изготовления корпусов оказывает большое влияние на интенсивность этих эффектов — частотные искажения, посторонние шумы, особенно дребезжание.

В целом, корпус выполняет следующие задачи:

• Устраняет акустические короткие замыкания и улучшает качество воспроизведения звука на низких частотах,
• разделяет отдельные динамики в комнате и не позволяет им влиять друг на друга,
• создает условия для акустической усадки динамиков,
• эстетическая роль — придает оратору определенную форму и стиль.

Чтобы полностью выполнить эти задачи, инженеры должны выбрать правильную форму и материал для кулера и правильно разместить все части устройства в помещении.

Форма корпуса может быть различной, и эффективность звуковых волн во многом зависит от правильного выбора. Возможны следующие варианты:

• Прямоугольные — типичные колонки обычно имеют именно такую форму: прямоугольную или кубическую. Хотя эти колонки являются традиционными, их звучание далеко от совершенства, поскольку их прямоугольная форма имеет тенденцию создавать реверберацию и связанные с ней эффекты.
• Фигуры с косыми углами — трапеция, пирамида.
• Круглые формы — эллипс или сфера. Закругленные стенки лучше всего подходят для полнодиапазонных колонок.

Круглые формы лучше всего подходят для обычных динамиков, которые отвечают за основной спектр звуковых частот. Эта функция часто используется инженерами для компенсации качества дешевых колонок. Здесь передняя стенка прямая, а задняя и боковые стенки объединены в изогнутую поверхность, которая эффективно отражает и направляет звуковые волны к слушателю.

Сабвуферы, с другой стороны, чаще всего имеют форму куба — это связано с тем, как они воспроизводят низкие частоты. Они также гораздо чаще, чем обычные колонки, имеют порт фазоинвертора — полую трубку, проходящую через одну из стенок и фокусирующую звуковые волны.

Хотя верно, что на качество акустической системы влияет буквально каждый компонент: источник, ресивер, усилитель и даже сами акустические кабели и провода, звучание 9619

Активные и пассивные колонки

На простоту использования акустической системы, а также на сложность соединения ее компонентов вместе и обеспечения ее работы влияют несколько параметров. К ним относится количество. 4696

Телевизор является одним из устройств, для которых, как правило, требуется максимально возможное качество. 41012

Наушники необходимы во многих ситуациях — в быту они используются по мере необходимости. 33980

После этого необходимо обновить программное обеспечение, управляющее звуковой картой. 33154

Для воспроизведения любимых песен вам нужно нечто большее, чем музыкальные файлы и само устройство. 27039

Наушники — очень простые устройства и, как правило, безопасны с различных точек зрения. 26950

Сегодня на рынке аудиотехники представлено множество звуковых систем — они могут. 25875

Наушники — полезный инструмент во многих ситуациях, и при надлежащем качестве их вполне можно использовать. 24534

В современном мире ни одна звуковая система, независимо от ее качества, не поставляется без хорошего… 21293

8 лучших умных колонок (2022): Alexa, Google Assistant, Siri

Подключается к Google Assistant или Alexa

Sonos Roam размером с пинту (9/10, рекомендует WIRED) стала нашей новой любимой портативной колонкой. Я (Паркер) брал его с собой в поездки, на свадьбы под открытым небом и в корзину велосипеда. Простая в использовании экосистема Sonos работает с Google Assistant и Alexa, а динамик оснащен Bluetooth, когда вы находитесь вне зоны действия Wi-Fi. Он даже включает в себя беспроводную зарядку, что делает его идеальным динамиком для установки дома между поездками на природу.

Вы получите 10 часов прослушивания при полной зарядке на средней громкости, и эта штука прочная; рейтинг IP67 означает, что он может выжить на глубине 3 фута в течение 30 минут. Я не очень хорошо разбираюсь в динамиках, и наш обзорный блок все еще набирает обороты. Если вы хотите улучшить свою игру, купите одну из них и положите ее в кружку из нержавеющей стали, которую можно взять с собой. Просто выпейте по дороге.

Sonos Roam стоит 179 долларов в Sonos, Amazon и Best Buy

★ Другой вариант: Во втором поколении Bang & Olufsen Beosound A1 (279 долларов США) появился голосовой помощник Alexa. Это красивый, великолепно звучащий и прочный монофонический динамик, который некоторое время был в нашем списке лучших Bluetooth-динамиков, а с Alexa это хороший портативный вариант для поклонников голосового помощника Amazon.

Почетные упоминания

Домашняя акустическая система Bose 500

Фотография: Bose

Существует множество умных динамиков. Вот еще несколько, которые нам нравятся:

• Echo Studio от Amazon (200 долларов США) — динамик Alexa с лучшим звучанием. Не покупайте его только из-за качества музыки, но Echo Studio не уступает Google Home Max с точки зрения ярких басов и звуковой сцены, заполняющей комнату. Его странная форма удерживает его от вершины нашего списка.
• Домашняя колонка Bose 500 (379 долларов США) имеет Alexa и немного больше. Это, конечно, не дешево, но эта колонка Bose звучит довольно хорошо (не так чисто, как Sonos One, но в целом отлично), и она становится громкой. Он имеет голосовую связь Alexa, Bluetooth, вспомогательный порт 3,5 мм для прямого подключения к телефону или MP3-плееру, а также шесть полезных предустановленных кнопок, которые можно назначить для открытия определенного плейлиста или альбома из Spotify, Pandora, Amazon Music и TuneIn. . Дисплей на передней панели показывает обложку альбома и несколько других подсказок, но он не так эффективен, как на настоящих умных дисплеях.
• Уровень Bang & Olufsen Beosound Level (1599 долл. США) — великолепный динамик, рассчитанный на длительный срок службы . Компания разработала высококлассную модель с возможностью ремонта и модернизации с течением времени. Он сделан из натуральной ткани и дерева, что обеспечивает по-настоящему устойчивый опыт «от колыбели до могилы». Это великолепный плоский динамик со встроенным помощником Google — или вы можете купить его без умного помощника за ту же сумму.

Что О Siri

Apple HomePod Mini

Фотография: Apple

Выглядит круто, но HomePod Mini от Apple (99 долларов) (6/10, WIRED Review) имеет те же проблемы, что и оригинальный, более крупный динамик HomePod (сейчас снят с производства), включая более высокую цену, чем у большинства конкурентов. У него нет уровня сторонней поддержки умного дома, который вы найдете в Amazon или Google. Вы можете получить полноразмерный динамик Nest или Echo за те же деньги, и вы должны это сделать.

Почему мы предпочитаем динамики Google Assistant (на данный момент)

Есть много причин любить голосового помощника Alexa от Amazon, и он работает очень хорошо. Если вы хотите использовать своего голосового помощника для покупок или использования таких сервисов Amazon, как Prime Music или Prime Video, скорее всего, вам лучше всего подойдет динамик на базе Alexa.

Google Assistant имеет меньше навыков и совместим с меньшим количеством умных домашних устройств, чем Alexa, но он может сделать достаточно, чтобы считаться действительно полезным, и Google быстро добавляет новые навыки. Колонки с Google Assistant работают лучше, когда вы соединяете их вместе, и они совместимы с широким спектром приложений и сервисов Google. Google лучше отвечает на случайные вопросы и подсказывает, куда пойти поесть, поскольку он может получать доступ и отправлять информацию на ваш телефон через приложения Google.

Spotify, Pandora и YouTube Music — это основные способы воспроизведения музыки с помощью Google Assistant, охватывающие большинство ваших баз. Служба также может отправлять шоу и фильмы Netflix на ваш телевизор, если у вас подключен Chromecast.

Стоит ли ждать с покупкой?

Сейчас самое время покупать модели Apple и Google. Оба выпустили новые динамики не так давно, и они должны оставаться полезными в течение нескольких лет, поскольку многие улучшения связаны с сервисами, обеспечивающими работу каждого цифрового помощника, а не с самим оборудованием динамика. Amazon, скорее всего, выпустит новые модели очень скоро (28 сентября состоится событие), поэтому вам следует подождать, по крайней мере, до окончания этого события, чтобы покупать.

Стоит отметить, что ни одно из этих умных устройств не будет работать вечно. Как и любой продукт с компьютером внутри, рано или поздно каждое смарт-устройство устаревает. Придерживайтесь продуктов, которые производятся крупными брендами и поддерживают большие экосистемы, и вы, как правило, получите больше жизни от своей покупки.

Обзор домашней колонки Bose 500

ТехРадар Вердикт

Home Speaker 500 звучит фантастически, создавая звуковую стену, заполняющую комнату, несмотря на свои небольшие размеры. Но это очень дорого, и вы можете получить динамики аналогичного качества дешевле.

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Bose имеет долгую историю производства высококачественных беспроводных динамиков, таких как, например, Bose SoundLink Revolve+, и с выпуском своей последней модели Bose Home Speaker 500 компания не собирается сбавлять обороты.

Bose Home Speaker 500 можно купить за королевскую сумму в 399,95 долларов США (399,95 фунтов стерлингов / 599,95 австралийских долларов), что делает его дороже, чем Google Home и Sonos One вместе взятые.

Так что же вы получаете за свои деньги? Главное, что отличает Bose Speaker 500 от конкурентов, — это использование новаторской аудиотехнологии Bose, которая должна сделать его умной колонкой для аудиофилов. В то время как динамики Google и Amazon, безусловно, умны, подавляющее большинство их каталога умных динамиков оставляет желать лучшего в категории качества звука.

Этот динамик Bose, однако, не поддерживает.

Считаете ли вы, что это хорошее соотношение цены и качества, на самом деле зависит от того, сколько вы готовы платить за высокое качество звука, которое стало ассоциироваться с Bose, в сочетании с умным голосовым помощником Amazon Alexa.

• Bose Home Speaker 500 (Silver) на Amazon за 379 долларов (открывается в новой вкладке)

В целом, Home Speaker 500 выглядит очень впечатляюще, с бесшовной эллиптической формой и корпусом из анодированного алюминия, который, если вы решите для серебряной модели красиво отражает свет в вашей комнате.

Мы попробовали глянцевую черную версию, которая выглядит так же элегантно и может быть лучшим вариантом для тех, кто хочет более ненавязчивого дизайна.

На передней панели динамика находится небольшой полноцветный экран, на котором во время воспроизведения музыки отображаются обложки альбомов. Экран также имеет функцию автоматического затемнения, поэтому вы не будете ослеплены при использовании в условиях низкой освещенности.

Экран также может отображать время, что является хорошей функцией, однако интеллектуальные дисплеи, такие как Google Home Hub и Amazon Echo Show, отображают не только время, но и иллюстрации, новости и многое другое. Это делает более простой дисплей Bose немного устаревшим.

Решетка динамика имеет прецизионные отверстия для обеспечения точности звука и высококачественной отделки, и в целом она выглядит очень привлекательно.

Хотя Home Speaker 500 оптимизирован для голосового управления через Amazon Alexa, в верхней части динамика есть кнопки для основных функций, а также шесть предустановленных кнопок, которые можно запрограммировать для воспроизведения вашего любимого плейлиста, радиостанции или радиостанции. альбом в одно касание.

Вы можете сохранять пресеты с помощью приложения Bose, хотя в следующем году Bose заявляет, что обновит динамик, чтобы вы могли создавать пресеты с помощью голоса.

На динамике также есть световая полоса, которая светится, когда вы взаимодействуете с Alexa, а также меняет цвет в зависимости от типа аудиовхода, который вы используете для воспроизведения музыки (например, синий для Bluetooth). Он должен быть подключен к сети, поэтому вы не сможете использовать его в качестве портативного динамика.

Это очень эстетично и выглядит достаточно хорошо, чтобы стать центром дизайна в доме, не конфликтуя с вашим стилем декора.

Особенности и характеристики

Одним из основных преимуществ Home Speaker 500 является использование запатентованной микрофонной технологии компании, которая позволяет динамику улавливать команды даже при громкой музыке — он содержит восемь микрофонов, предназначенных для ближнего и дальнего действия. слушаю.

Мы обнаружили, что микрофоны действительно хорошо улавливают наши голоса с довольно большого расстояния, поэтому вы можете комфортно общаться с говорящим с другого конца комнаты.

На данный момент Home Speaker 500 поддерживает только Alexa , но Bose планирует обновить новую линейку для поддержки Google Assistant в этом году. (Не волнуйтесь, если у вас дома много разных устройств с поддержкой Alexa, вам не нужно беспокоиться о том, что все они отключатся одновременно, когда вы сделаете команду — ответит только ближайший к вам динамик. .)

Что касается звука, Home Speaker 500 звучит действительно впечатляюще. Отчасти это благодаря двум пользовательским динамикам, направленным влево и вправо — Bose говорит, что это обеспечивает истинное разделение стереозвука без необходимости покупать второй динамик.

Аудиофилы, вероятно, не будут в восторге от разделения стереозвука; он просто не совсем подходит для стереофонической установки с двумя динамиками, и не было ощущения, что у нас в комнате играло несколько динамиков, пока мы тестировали его.

Несмотря на это, звуковая сцена по-прежнему кажется удивительно широкой, благодаря чему звук действительно заполняет всю комнату — впечатляюще, особенно если учесть его миниатюрный размер. и даже несмотря на то, что в этом конкретном треке вокал находится низко в миксе, он совсем не чувствуется приглушенным при воспроизведении через Home Speaker 500.

Столь же впечатляющими были синтезаторы с ретро-арпеджио и искаженные гитары, которые звучали гладко и хорошо, а извилистые басовые партии были громкими и мощными.

Ударные звучат довольно хорошо, хотя мы чувствовали, что немного больше ясности в высоких частотах не помешает; динамик имеет в целом теплый аналоговый звук, который может понравиться не всем. Однако нельзя отрицать, что это звучит фантастически.

Мы также слушали «Boy From School» группы Hot Chip. Близкая вокальная гармония звучала уютно и бархатно, а пульсирующие синтезаторы и стучащие биты были отчетливыми и четкими.

И снова басовые партии звучали энергично и мощно; однако самые низкие частоты никогда не переходили в средние и высокие частоты, что свидетельствует о том, насколько хорошо сбалансировано общее звучание Home Speaker 500.

На самом деле он звучит очень похоже на Apple HomePod, но с более тонким звуком, который, вероятно, понравится меломанам больше, чем более низкочастотное предложение Apple.

Когда дело доходит до воспроизведения музыки, у вас есть несколько вариантов; Вы можете подключить свое устройство к динамику с помощью кабеля AUX, беспроводного подключения через Bluetooth или настроить динамик в домашней сети Wi-Fi.

Первоначально у нас были небольшие проблемы с настройкой динамика в нашей сети Wi-Fi с помощью приложения Bose Music, и мы обнаружили, что приложение не всегда работало в зависимости от используемой модели телефона; приложение не распознавало динамик, когда мы использовали старый iPhone, но работало нормально, когда мы перешли на iPhone 7.

Через приложение вы можете подключиться к ряду различных потоковых сервисов, включая Spotify, Amazon Music, Deezer , TuneIn и SiriusXM, что дает вам широкий выбор между подкастами, музыкой и радиостанциями.

Если вам нравится начинать утро с определенной радиостанции или вы составили идеальный плейлист для тренировок на Spotify, возможность сохранять пресеты через приложение — удобная функция. Сделав это, вы сможете выбрать до шести предустановок с помощью кнопок в верхней части динамика.

Окончательный вердикт

Home Speaker 500 может понравиться многим: элегантный, утонченный дизайн, стильный дисплей и фантастический звук. Его заполняющий комнату звук, вероятно, впечатлит как меломанов, так и случайных слушателей, хотя мы не думаем, что он обеспечивает истинное разделение стереозвука, как утверждает Bose.

При этом жаль, что динамик в настоящее время ограничен Alexa, но функции Google Assistant должны скоро появиться в Home Speaker 500, если Bose верен своему слову. Хуже того, за почти 400 долларов было бы справедливо ожидать, что процесс установки будет полностью бесшовным, поэтому мы считаем, что это одна из областей, которую Bose необходимо улучшить, прежде чем мы сможем с уверенностью сказать, что Home Speaker 500 обеспечивает истинное соотношение цены и качества.

Итак, стоит ли инвестировать в эту умную колонку? Хотя вы обнаружите, что в целом его можно сравнить с Apple HomePod, Home Speaker 500 кажется более тонким, особенно когда речь идет о басовых частотах. Home Speaker также немного дешевле, чем HomePod. (Для сравнения, HomePod стоит 349 долларов./ 319 фунтов стерлингов / 499 австралийских долларов, что примерно на 50 долларов дешевле, чем Home Speaker 500. )

В целом, динамик не уступает умному динамику Apple и звучит намного лучше, чем подавляющее большинство умных динамиков на рынке. Если вы не возражаете против потенциально сложного процесса настройки и высокой цены, это стоит рассмотреть.

• Заинтересованы в конкурсе? Ознакомьтесь с лучшими умными колонками, которые вы можете купить

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Оливия ранее была старшим редактором TechRadar по домашним развлечениям, занимаясь всем, от наушников до телевизоров. Живущая в Лондоне, она закончила популярную музыку, работала в музыкальной индустрии, прежде чем нашла свое призвание в журналистике. Ранее она давала интервью на BBC Radio 5 Live на тему многокомнатного аудио, председательствовала на панельных дискуссиях о разнообразии составов музыкальных фестивалей, а ее подписи включают T3, Stereoboard, What to Watch, Top Ten Reviews, Creative Bloq и Croco Magazine. . Сейчас Оливия занимается пиаром.

Sonos Один обзор: лучшая умная колонка, которую вы можете купить сегодня

ТехРадар Вердикт

Sonos One — это хорошо спроектированное, многофункциональное и великолепно звучащее устройство, объединяющее лучшее из обеих экосистем. У вас есть постоянно совершенствующиеся голосовые помощники, включая Alexa и Google Assistant, с одной стороны, а с другой — Sonos с собственными мультирум-умами. Если вы готовы заплатить более высокую цену по сравнению с колонками от Amazon или Google, One — лучшая умная колонка.

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Плюсы

• +

  Насыщенный, насыщенный звук

• +

  Alexa / Google Assistant

• +

  Воспроизведение музыки при отключенном звуке Alexa

Sonos One начал революцию. Это была одна из первых интеллектуальных колонок, которая не заставляла пользователей выбирать между интеллектом и превосходным качеством звука (в ней есть и то, и другое), а также первая, которая не заставляла пользователей выбирать между Alexa и Google Assistant.

Но и без этого Sonos One — впечатляющий динамик. Во время нашего тестирования мы неизменно были впечатлены качеством звука как в автономном режиме, так и в режиме стереодинамиков, а также тем, как продолжает расти интеграция голосового помощника.

Sonos One Spects

Размеры: 162 мм x 120 мм x 120 мм (H x W x D)
Вес: 4,08 фунт
Цвета: Black, White
Память: 1GBB -SDAM. 4011.

. 4GB -SDRAM, , белый
. : Quad Core, 1,4 ГГц A-53
Apple AirPlay 2: Устройства Apple iOS 11.4 и выше
Усилители: Два цифровых усилителя класса D
Голосовой помощник: Amazon Alexa и Google Assistant

Sonos One ( Black) на Amazon за 279,99 долларов (открывается в новой вкладке)

Динамики Sonos также получили серьезное обновление, поскольку компания выпустила новую операционную систему и сопутствующее приложение, которое обеспечивает поддержку Hi-Res Audio для своих новых беспроводных динамиков.

В новом приложении Sonos S2 также есть функция под названием «группы комнат». Это означает, что ваша беспроводная акустическая система сможет запоминать часто сгруппированные проигрыватели (например, колонки в вашей спальне и колонки в гостиной). Это должно позволить вам заставить целые области вашего дома — например, нижний этаж — воспроизводить музыку намного быстрее, чем раньше.

В настоящее время существует жесткая конкуренция со стороны Apple и Google, но Sonos One является нашим лучшим выбором в нашем руководстве по лучшим беспроводным колонкам и лучшим руководствам по умным колонкам с момента его первого запуска.

В чем преимущество Sonos, так это в многокомнатной экосистеме, которая во многом помогает заполнить пробелы, оставшиеся в экосистемах Alexa и Google Assistant.

Однажды колонки Hi-Fi от Amazon и Google могут обогнать Sonos One. Но до тех пор, пока этот день не наступит, вы можете быть уверены, что Sonos с его богатым опытом и блестящей взаимосвязью по-прежнему удерживает первое место. Читайте наш полный обзор Sonos One.

Sonos One отзыв: цена и наличие

• Впервые выпущенные в 2018 году
• Стоимость 219 долларов США / 199 / AU $ 319
• Дорого для умного динамика, но стоит

Sonos One был впервые выпущен в 2018 году. отметив, что с тех пор у динамиков Sonos было несколько обновлений.

С точки зрения цены, Sonos One первоначально был выпущен по цене 199 долларов США / 179 фунтов стерлингов / 299 австралийских долларов, но теперь он стоит 219 долларов США / 199 фунтов стерлингов / 319 австралийских долларов.

С точки зрения того, как Sonos One занимает место в текущей линейке Sonos, она намного дешевле, чем первая портативная колонка бренда. Это стоит 39 долларов9 / 399 фунтов стерлингов / 649 австралийских долларов, и вы можете узнать больше об этом в нашем обзоре Sonos Move.

И это дороже, чем ультрапортативный динамик бренда, который стоит 179 долларов США / 179 фунтов стерлингов / 299 австралийских долларов. Ознакомьтесь с нашим обзором Sonos Roam для более подробной информации.

Опять же, это не прямой конкурент этим портативным устройствам. На самом деле, очень немногие колонки других брендов соответствуют всем параметрам Sonos One, но по сравнению с другими умными колонками цена почти вдвое превышает цену 99 долларов США / 99 фунтов стерлингов / 149 австралийских долларов. Apple HomePod Mini и Google Home Max за 99 долларов / 89 фунтов стерлингов / 149 австралийских долларов.

Сказав это, он значительно дешевле, чем другой конкурент: Bose Home Speaker 500, который стоит 399,95 долларов США / 399,95 фунтов стерлингов / 599,95 австралийских долларов.

Это означает, что для смарт-колонки это дорого. Но Sonos — это фантастический аудиобренд, который предлагает гораздо больше, чем голосовой помощник в динамике, что в некоторой степени оправдывает такую ​​цену.

• Простой минималистичный вид
• Сенсорное управление

Хотя дизайн Sonos One в целом основан на существующей интеллектуальной колонке Play:1 компании, о которой вы можете больше узнать в нашем обзоре Sonos Play:1, в нее был внесен ряд улучшений.

В верхней части вы найдете сенсорную поверхность, которая намного более гладкая, чем три кнопки регулировки громкости и воспроизведения/паузы Play:1. Смахивание вправо или влево позволяет переходить вперед и назад по текущему списку воспроизведения, а нажатие в центре поверхности воспроизводит и приостанавливает воспроизведение музыки. Наконец, касание левой и правой половин панели увеличивает и уменьшает громкость.

Это может быть простой набор элементов управления, но, как всегда было с колонками Sonos, вы будете тратить большую часть своего времени на управление ими через приложение. Физические элементы управления хороши, когда вы хотите быстро пропустить трек, но вряд ли вы будете часто их использовать, особенно теперь, когда голосовое управление также доступно.

Для облегчения этого голосового управления Sonos оснастил динамик шестью встроенными микрофонами, чтобы он мог слышать, как вы пьяно просите включить «Hey, Jude» всего 9 раз.0003 еще раз , и к ним присоединяются более или менее те же кишки, что и у Sonos Play:1; а именно, его пара усилителей класса D и комбинированный драйвер твитера / среднечастотного динамика.

В верхней части устройства у вас также есть светодиодный индикатор питания вместе с небольшим светом, чтобы вы знали, когда Alexa слушает. Этот второй светодиод жестко подключен к микрофонам, и Sonos обещает, что микрофоны не смогут вас слушать, если он не горит.

Обзор Sonos One: настройка

• Немного сложная настройка
• Индивидуальная настройка

Благодаря сочетанию услуг Amazon и Sonos настройка Sonos One немного сложнее, чем обычное устройство Echo, но, к счастью, не ужасно так.

Процесс включает в себя установку приложений Sonos и Alexa, и вам необходимо войти в свои учетные записи Sonos и Amazon, а также в любые другие службы потоковой передачи музыки, которые вы хотите слушать с помощью динамика.

Вам также будет предложено пройти процесс «Trueplay Tuning», который требует, чтобы вы ходили по комнате со своим телефоном, пока ваш динамик воспроизводит несколько тестовых звуков. Ваш телефон прислушивается к тому, как динамик звучит в окружающей среде, и соответствующим образом настраивает звук.

Конечно, вы также можете вручную отрегулировать уровни высоких и низких частот динамика, если у вас есть более конкретные предпочтения, хотя мы решили оставить их на уровне по умолчанию.

Вам также нужно назначить Sonos One комнату, чтобы вы могли идентифицировать ее из приложения Sonos, и именно здесь у вас также будет возможность соединить Sonos One с другим динамиком, чтобы они воспроизводили музыку. в стерео. К сожалению, вы не можете соединить его с Sonos Play:1, несмотря на сходство в форм-факторе.

Обзор Sonos One: качество звука

• Звучит фантастически
• Обновление добавляет поддержку аудио высокого разрешения

Учитывая, что это динамик Sonos, вы удивитесь слышал, что Sonos One звучит довольно фантастично.

Бросьте Элегию с помощью Мыши на Клавиши в динамик, и звук станет настоящим ударом и энергией. Бочка в песне… ну… имеет бочки и направляет энергию песни. Это впечатляющая мощность от такого маленького динамика.

Динамик превосходно справляется даже с более сложными музыкальными произведениями. Песня Silent Earthling группы Three Trapped Tigers звучит чисто и четко, несмотря на то, что в песне присутствует несколько слоев инструментов.

Тем не менее, динамик не предлагает разделения пары стереодинамиков с тем, как музыка сжимается в один канал, но он отлично справляется со своими размерами и ценой, и, естественно, с его способностью быть в сочетании с большим количеством динамиков Sonos еще больше улучшает звук.

С тех пор, как мы впервые протестировали Sonos One, Sonos добавила множество обновлений для улучшения качества звука. Одним из наиболее значимых является поддержка аудио высокого разрешения. В настоящее время это работает только с Amazon Music Unlimited, но в сообщении блога об обновлении Sonos говорит: «Мы с нетерпением ждем возможности представить больше возможностей с высоким разрешением в будущем».

Sonos One обзор: Alexa, приложение Sonos и будущие разработки

• Добавлена ​​интеграция Spotify после запуска
• Ожидаются новые обновления

Конечно, многое из того, что написано выше, можно было бы сказать и об оригинальной Play:1, когда она была впервые выпущена в 2013 году. Настоящая история здесь о том, как интегрировано голосовое управление. — просто великолепно исполнено.

Почти, почти идеально.

Хотя при запуске функциональность казалась немного более ограниченной, чем мы ожидали, из-за отсутствия интеграции со Spotify, теперь это было исправлено с помощью обновления программного обеспечения.

Это отличные новости, ведь Spotify — один из самых популярных потоковых сервисов. Возможность просто запрашивать песни с помощью голоса гораздо удобнее, чем копаться в приложении на телефоне.

С добавлением Spotify Sonos One — впечатляющая многокомнатная колонка. Он поддерживается тем же отличным приложением Sonos, которое на протяжении многих лет постоянно улучшалось и развивалось, и теперь интегрируется со всеми основными сервисами потоковой передачи музыки.

В остальном динамик ведет себя так, как вы ожидаете от умного динамика. Он интегрируется со всеми теми же продуктами для умного дома, вы можете спросить его о погоде или просто рассказать вам глупые факты и шутки.

С навыком Sonos Alexa вы также можете использовать голосовые команды для воспроизведения музыки на других динамиках Sonos по всему дому. Навык все еще находится в стадии бета-тестирования и, следовательно, немного глючит (он отказывался воспроизводить радио на «кухонной колонке», но с «кухней» все было в порядке), но когда он увидит полный запуск, это будет еще одна полезная функция.

Заключение

По сути, мы считаем Sonos One лучшей умной колонкой на планете. И, несмотря на растущую конкуренцию, тот факт, что он уже много лет удерживается на первом месте, действительно о чем-то говорит.

В основном это связано с тем, что качество звука на шаг выше того, что доступно на оборудовании Amazon Echo текущего поколения, но это динамик, который также фантастически хорошо интегрируется с остальной частью мультирумной линейки Sonos.

Да, это, конечно, позор, что он запущен без поддержки самого популярного потокового сервиса в мире, Spotify, но слава Sonos за то, что позже выпустила обновление. Динамик теперь так же эффективен, как Amazon Echo при воспроизведении музыки, и звучит лучше, чем устройства Amazon.

Также рассмотрите…

Если в нашем обзоре Sonos One вы рассматриваете другие варианты, взгляните на три других варианта интеллектуальных колонок ниже.

(откроется в новой вкладке)

Apple HomePod Mini
Если вы ищете новый динамик и у вас уже есть много продуктов Apple или вы используете Apple Music, возможно, вам лучше подойдет HomePod Mini. Как и Sonos One, он предлагает невероятный звук и прекрасный дизайн, но будет лучше работать в экосистеме Apple.
Прочтите наш полный обзор Apple HomePod Mini (открывается в новой вкладке)

(открывается в новой вкладке)

Google Nest Audio
Sonos One поддерживает Google Assistant, но если вам нужен продукт для Google , затем ознакомьтесь с Nest Audio.
