Перепайка микро usb. Перепайка разъема микро USB на телефоне: пошаговая инструкция

Как правильно перепаять разъем микро USB на телефоне. Какие инструменты понадобятся для замены разъема. Почему разъем микро USB выходит из строя. Сколько стоит замена разъема в сервисном центре.

Почему разъем микро USB выходит из строя

Разъем микро USB является одним из самых уязвимых элементов современных смартфонов. Существует несколько основных причин, по которым он может выйти из строя:

• Механические повреждения при неаккуратном подключении зарядного устройства
• Попадание внутрь разъема пыли, грязи и влаги
• Естественный износ контактов при длительном использовании
• Использование некачественных зарядных устройств и кабелей
• Перегибы кабеля во время зарядки, создающие дополнительную нагрузку на разъем

При выходе разъема из строя смартфон перестает заряжаться или заряжается с перебоями. В таком случае требуется замена разъема на новый.

Необходимые инструменты для перепайки разъема

Для самостоятельной перепайки разъема микро USB на телефоне потребуются следующие инструменты и материалы:

• Паяльная станция с регулировкой температуры
• Припой и флюс
• Пинцет
• Отвертки для разборки корпуса смартфона
• Новый разъем микро USB
• Лупа или микроскоп
• Фен для нагрева
• Изопропиловый спирт для очистки

Важно использовать качественный паяльник с тонким жалом и точной регулировкой температуры, чтобы не повредить плату смартфона при пайке.

Пошаговая инструкция по замене разъема

Процесс перепайки разъема микро USB на смартфоне состоит из следующих основных этапов:

1. Разборка корпуса смартфона и извлечение платы
2. Удаление старого неисправного разъема
3. Очистка контактных площадок на плате
4. Установка и припаивание нового разъема
5. Проверка работоспособности
6. Сборка смартфона

Рассмотрим каждый этап более подробно.

1. Разборка корпуса смартфона

Процесс разборки зависит от конкретной модели смартфона. Обычно необходимо:

• Снять заднюю крышку
• Отключить и извлечь аккумулятор
• Открутить винты крепления
• Аккуратно разъединить части корпуса
• Отсоединить шлейфы и извлечь системную плату

2. Удаление старого разъема

Для демонтажа неисправного разъема:

• Нагрейте контакты разъема феном
• Аккуратно отпаяйте все выводы разъема
• Снимите разъем с платы пинцетом
• Удалите остатки припоя с контактных площадок

3. Очистка контактных площадок

Тщательно очистите место пайки от остатков флюса и припоя с помощью изопропилового спирта и ватной палочки. Это обеспечит качественное соединение с новым разъемом.

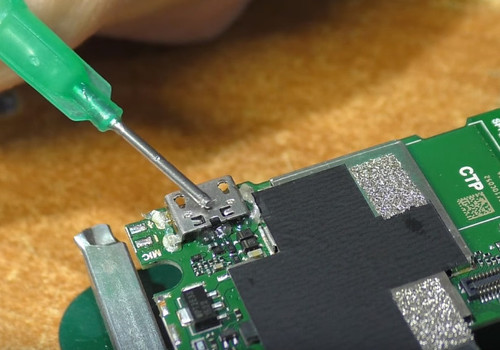

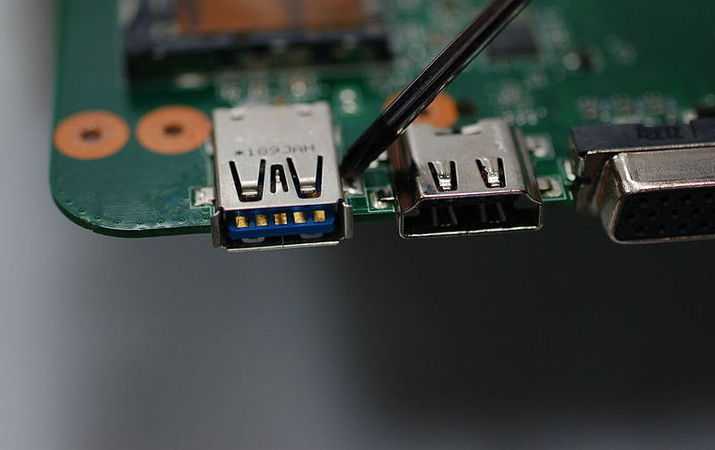

4. Установка и пайка нового разъема

Процесс пайки нового разъема включает следующие шаги:

• Нанесите флюс на контактные площадки
• Точно расположите новый разъем
• Припаяйте крепежные выводы разъема
• Последовательно припаяйте сигнальные контакты
• Проверьте качество соединений под увеличением

5. Проверка работоспособности

Перед окончательной сборкой необходимо проверить:

• Отсутствие замыканий между контактами
• Надежность механического крепления разъема
• Работу зарядки и передачи данных

6. Сборка смартфона

Выполните сборку корпуса в обратном порядке, аккуратно подключив все шлейфы и закрепив плату. Проверьте работу всех функций устройства.

Сколько стоит замена разъема в сервисном центре

Стоимость замены разъема микро USB в сервисном центре обычно составляет:

• Для бюджетных смартфонов — от 1000 до 2000 рублей
• Для среднего ценового сегмента — от 2000 до 3500 рублей
• Для флагманских моделей — от 3500 до 5000 рублей

Точная цена зависит от сложности разборки конкретной модели и стоимости запчастей. Самостоятельная замена разъема позволяет сэкономить, но требует определенных навыков и инструментов.

Преимущества обращения в сервисный центр

Несмотря на возможность самостоятельной замены, обращение к профессионалам имеет ряд преимуществ:

• Гарантия на выполненные работы
• Наличие специализированного оборудования
• Опыт работы с конкретными моделями
• Возможность выявить сопутствующие неисправности
• Экономия времени и нервов при сложной разборке

Поэтому при отсутствии опыта ремонта электроники рекомендуется доверить замену разъема специалистам сервисного центра.

Как продлить срок службы разъема микро USB

Чтобы избежать частых поломок разъема, следуйте простым правилам:

• Используйте только качественные зарядные устройства
• Аккуратно подключайте и отключайте кабель
• Не перегибайте кабель во время зарядки
• Регулярно очищайте разъем от пыли и грязи
• Не заряжайте телефон в условиях повышенной влажности

Соблюдение этих рекомендаций поможет значительно продлить срок службы разъема микро USB вашего смартфона.

Замена разъема для наушников/платы микро USB в HTC One M8

11.07.2016

Шаг 1 – SIM карта

• Вставьте специальный инструмент для извлечения SIM карты или скрепку в небольшое отверстие в лотке SIM карты, которая расположена в верхней левой стороне телефона.

• Нажмите, чтобы извлечь лоток.

  Для этого может потребоваться значительное усилие.







Шаг 2

• Извлеките лоток SIM карты из телефона HTC One M8.

 Когда вставляете SIM карту обратно в лоток, убедитесь, что она правильно сориентирована относительно лотка.





Шаг 3 – Карта MicroSD

• Вставьте инструмент для извлечения SIM карты или скрепку в небольшое отверстие в лотке для карты памяти MicroSD, которая расположена в верхней правой стороне телефона.

• Нажмите, чтобы извлечь лоток.

  Для этого может потребоваться значительное усилие.







Шаг 4

• Извлеките лоток для карты памяти MicroSD с устройства HTC One M8.

 Когда вставляете карту памяти MicroSD обратно в лоток, убедитесь, что она правильно сориентирована относительно лотка.





Шаг 5 – Задняя крышка

• Инструментом iOpener или строительным феном нагрейте верхнюю и нижнюю решетки динамиков, чтобы  ослабить клей.

  Обратитесь к руководству инструмента iOpener для более детальной информации о том, как им пользоваться.







Шаг 6

• Пластиковым инструментом аккуратно приподнимите нижнюю решетку динамика.









Шаг 7

• Пластиковым инструментом аккуратно приподнимите верхнюю решетку динамика.







Шаг 8

• Выкрутите четыре черных 4мм болта T5 Torx.

• Выкрутите два серебристых 3мм болта Филлипс #00.





Шаг 9

• Продвигайте монтажную лопатку и пластиковый гитарный медиатор по всему периметру телефона, чтобы отстегнуть защелки, крепящие заднюю часть корпуса к части с дисплеем.

  На фото изображена металлическая монтажная лопатка, но лучше всего использовать такую же, но нейлоновую. Это предотвратит повреждение корпуса устройства.

   Чтобы отделить части корпуса друг от друга, могут понадобиться значительные усилия.









Шаг 10 – Материнская плата

• Выкрутите два серебристых 2 мм болта Филлипс #00, крепящих разъем батареи к материнской плате.

• Аккуратно приподнимите и отсоедините разъем батареи пластиковым инструментом.







Шаг 11

• Монтажной лопаткой отсоедините два разъема ZIF.

• Плоским концом монтажной лопатки отсоедините черный антенный кабель.

• Пинцетом отсоедините два шлейфа от разъемов ZIF.









Шаг 12

• Выкрутите один серебристый 4 мм болт T5 Torx, удерживающий разъем для наушников/плату микро USB.

  Чтобы выкрутить болт, вам придется аккуратно отогнуть небольшой шлейф.

• С помощью пинцета или пластикового инструмента аккуратно подденьте и приподнимите разъем для наушников/плату микро USB и извлеките из телефона.









Источник: iFixit. com

Сопутствующие товары

Задняя крышка HTC One M8, high copy, серый

201 грн. (4.79$ *)

Спец. цена: 187 грн.

Разъем на зарядку HTC One M8 / One M8 Dual sim / One M8e

63 грн. (1.5$ *)

Спец. цена: 56 грн.

Защитное стекло HTC One M8, Full Screen

63 грн. (1.5$ *)

Спец. цена: 56 грн.

Звонок HTC One M8

58 грн. (1.38$ *)

Спец. цена: 54 грн.

Микросхема управления подсветкой TPS61163A 61163A HTC One M8, Huawei Ascend G610 / Ascend Mate 7 / Ascend P7, Samsung G7106 Galaxy Grand 2 Duos / G7108 Galaxy Grand 2 / I9200 Galaxy Mega 6.3, Xiaomi Redmi Note 2 / Redmi Note 5A, 9 пин

107 грн. (2.55$ *)

Спец. цена: 94 грн.

Камера HTC One M8 / One M8 Dual sim / One M8e

110 грн. (2.62$ *)

Спец. цена: 103 грн.

Шлейф HTC One M8, межплатный

90 грн. (2.14$ *)

Спец. цена: 84 грн.

Аккумулятор HTC One M8 / One M8e / One M8s, original, BOP6B100

361 грн. (8.6$ *)

Спец. цена: 333 грн.

Защитная пленка HTC One M8, Sunshine, гидрогелевая

147 грн. (3.5$ *)

Спец. цена: 137 грн.

Тачскрин (сенсор) HTC One M8, черный

328 грн. (7.81$ *)

Спец. цена: 303 грн.

Чехол (накладка) HTC One M8, iPaky

95 грн. (2.26$ *)

Спец. цена: 84 грн.

Дисплей (экран) HTC One M8, с сенсорным стеклом, черный

903 грн. (21.5$ *)

Спец. цена: 864 грн.

Замена гнезда зарядки телефона, сколько стоит замена разъема Micro USB, цена замены гнезда зарядки в Харькове



Ни один вид разъема питания не застрахован от поломок. Некоторые, например, Type-C выходят из строя реже, в силу зеркальности своей конструкции и уменьшению рисков механических повреждений при неправильном подключении коннектора. Другие, например, Micro USB – чаще, за счет неаккуратности и настойчивости пользователей. И в зависимости от характера и степени повреждений нужен будет ремонт или замена разъема зарядки телефона по приемлемой цене. Попросту требуется замена гнезда зарядки телефона в Харькове.

Если вам необходима замена гнезда зарядки телефона в Харькове – приходите в сервисный центр FreshIT. Сервисные инженеры проведут диагностику и сориентируют относительно целесообразности ремонта или замены детали. Вы получите гарантию на работу и на все установленные во время ремонта комплектующие.

Невнимательность пользователей и попытки подключить Micro USB неправильной стороной – частая причина выхода из строя разъема зарядки смартфона. Но зеркальные разъемы, для которых положение коннектора не важно, тоже ломаются, и им требуется ремонт или замена.

Причины поломки гнезда зарядки смартфона

Рассмотрим самые распространенные причины неисправности разъема зарядки.

Загрязнение гнезда зарядки. Защитить разъем от загрязнения сложно, так как он остается открытым даже с защитным чехлом. А постоянное ношение гаджета в сумке и карманах приводит к попаданию в отверстие пыли, грязи, а иногда и мелких элементов ткани. Мусор, попавший внутрь, нарушает процесс зарядки, препятствуя контакту при подключении зарядного устройства. Независимо от вида разъема, загрязнению одинаково подвержены и Micro USB и USB Type C. Если не выполнить вовремя чистку, телефон перестанет заряжаться и понадобится замена Micro USB. Поэтому, обнаружив проблему с зарядкой, лучше сразу отнести смартфон на ремонт в сервисный центр. Пытаться почистить порт иголкой, зубочисткой или ватной палочкой не стоит. Это приведет к повреждению контактов и увеличению стоимости ремонта разъема, а, возможно, и к необходимости замены разъема.

Попадание влаги в разъем. При контакте с жидкостью отдельные элементы устройства окисляются. Это приводит к выходу из строя внешних разъемов и других деталей. При этом не обязательно, чтобы телефон погружался в воду. Влага может попасть внутрь и при использовании смартфона в дождливую погоду или в помещении с повышенной влажностью. Если вы предполагаете, что в устройство могла попасть влага (конденсат) или ваш телефон был залит жидкостью, сразу несите его в сервисный центр на ремонт. Промедление приведет к выходу из строя всего устройства и его капитальному ремонту, так как влага, попавшая внутрь, вызывает коррозию деталей. Но если это все же произошло, ремонт телефонов, а также замену комплектующих можно выполнить в любом филиале FreshIT в Харькове.

Расшатывание разъема. К расшатыванию могут привести: резкое выдергивание шнура зарядки, использование некачественного зарядного устройства, положение телефона во время зарядки, при котором перегибается шнур. Если разъем для зарядки расшатан, нужно отнести телефон в сервисный центр на ремонт. В случаях нецелесообразности ремонта сервисные инженеры заменят деталь на новую.

Механические повреждения. Физический урон – частая причина поломки телефонов и их отдельных элементов. Падения и удары, особенно во время процесса зарядки, могут вызвать деформацию контактных площадок разъема зарядки, в результате – питание будет осуществляться с перебоями или отсутствовать вовсе. В зависимости от степени тяжести повреждения разъем нужно будет починить или заменить.

Скачки напряжения. Перепады напряжения в сети негативно сказываются на любой электротехнике и могут привести к выходу ее из строя. Скачки напряжения приводят к неисправности АКБ, а в случаях использования некачественных зарядных устройств могут стать причиной оплавленного разъема зарядки. Так как цены на оригинальные зарядные устройства относительно высоки, пользователи прибегают к альтернативе, покупая некачественные аналоги. Это часто вызывает поломки разъема и преждевременного выхода из строя батареи. Такие зарядки – причина серьезных поломок телефона, так как оплавление может повлечь за собой возгорание. И по сравнению с тем, сколько стоит поменять телефон, цена оригинальной зарядки в любом случае будет ниже. Ремонт в таких случаях редко возможен и, как правило, требуется замена всех пострадавших элементов.

Производственный брак. Случаи редкие, но существующие, поэтому их также стоит упомянуть. Обычно заводской брак, связанный с разъемом питания, обнаруживается в первые дни эксплуатации. И если телефон еще на гарантии, то вы можете обратиться с проблемой в специализированный сервис. Но если проблемы обнаружились позже, приносите его в FreshIT в Харькове. Сервисные инженеры проведут диагностику и отремонтируют разъем в телефоне.

Естественный износ. Износу подвержены все детали и гнездо для зарядки — не исключение. Но при бережном обращении и аккуратной эксплуатации, вы скорее замените телефон, чем столкнетесь с естественным износом разъема зарядки.

Признаки неисправности разъема зарядки телефона

О неисправности разъема зарядки смартфона может сигнализировать ряд факторов. Рассмотрим их подробнее.

Перегрев места соединения контактной группы. Если при подзарядке смартфон сильно греется, то его нужно сразу отключить от питания. Причиной может быть, как неисправность разъема, так и штекера зарядки. Еще перегрев случается при использовании неоригинального и дешевого зарядного устройства. Тут лучше заменить его на оригинальную продукцию. Но если проблема перегрева не исчезла после адаптера, нужно отдать смартфон на диагностику и возможный ремонт разъема зарядки или его замену.

Подзарядка осуществляется с перебоями. Если при подключении зарядного устройства питание прерывается или прекращается сразу после подключения, то причина может быть как в неисправности штекера кабеля так и  самого разъема зарядки. Неисправность зарядки можно проверить в домашних условиях, подключив смартфон через другой шнур или использовав другое зарядное устройство. Если подзарядка продолжает прерываться, тогда нужно отнести телефон в FreshIT в Харькове для диагностики. Где специалисты выполнят ремонт или при необходимости замену разъема.

Заряд осуществляется только в определенном положении. Питание должно поступать сразу после подключения к зарядному устройству. Если после подключения приходится искать «нужное» положение, при котором аккумулятор начинает заряжаться, то лучше отнести телефон на диагностику. Вероятно, неисправен USB разъем и необходим его ремонт или замена.

Кабель плохо держится или выпадает. В таких случаях питание или вовсе не поступает или осуществляется с перебоями. Продолжая заряжать телефон таким образом вы можете навредить АКБ, что приведет к ее быстрому износу. Поэтому, если штекер свободно болтается в разъеме или выпадает, необходимо отнести смартфон в сервисный центр. Чтобы отремонтировать телефон придется или перепаять разъем, или заменить его.

Телефон на зарядке, но питание не поступает. Вероятных причин несколько: неисправность батареи, разъема или зарядного устройства. Чтобы определить элемент, вышедший из строя, — лучше отнести телефон в сервис.

Получить консультацию по ремонту и стоимости можно написав в онлайн чат или на почту, позвонив или оставив заявку на сайте. А если вашему телефону нужен ремонт или замена разъема зарядки, приносите устройство в один из филиалов FreshIT в Харькове.

Мы обслуживаем устройства торговых марок Samsung, Xiaomi, Lenovo, HTC, Meizu, Sony, LG , Nokia, Huawei, Asus, Fly, Prestigio, Motorola, Doogee, Blackview, JIAYU, Microsoft, OnePlus, Nomi, Oukitel, Sony Ericsson, THL, ZTE, Apple, Acer, S-TELL, LeEco, Homtom, Google, Alcatel, Leagoo, Sigma, Gsmart, Land Rover, Bravis, UMI, Elephone, Ulefone, Philips, Zopo, Cubot, Honor, Qumo, POCO, BlackBerry, Realme, Gigabyte, Explay, Umidigi, Assistant, GoClever, Vivo, Letv, Wileyfox, Cat, Ergo, Impression, Texet, Nomu, Star, VKworld, Keneksi, Archos, Discovery, Oppo, Wiko, Santin, Neffos, Doodge, TP-LINK, InFocus, Karbonn и другие.

Вы можете найти наш Сервисный Центр в центре Харькова на улице Свободы 24, а также в районе Холодной горы на улице Камская 2.
