Генератор ваз 2106 подключение проводов. Генератор ВАЗ 2106: подключение, замена и диагностика

Как правильно подключить генератор на ВАЗ 2106. Каковы особенности его конструкции и принцип работы. Как провести диагностику и замену генератора на ВАЗ 2106. Какие существуют варианты модернизации генератора.

Конструкция и принцип работы генератора ВАЗ 2106

Генератор является важнейшим элементом электрооборудования автомобиля ВАЗ 2106. Он преобразует механическую энергию двигателя в электрическую, обеспечивая питание всех электропотребителей и подзарядку аккумуляторной батареи. Рассмотрим основные элементы конструкции генератора:

• Ротор — создает вращающееся магнитное поле
• Статор — в его обмотках индуцируется электрический ток
• Выпрямительный блок — преобразует переменный ток в постоянный
• Регулятор напряжения — стабилизирует выходное напряжение
• Щеточный узел — передает ток на обмотку ротора
• Шкив — передает вращение от двигателя

Принцип работы генератора основан на законе электромагнитной индукции. При вращении ротора его магнитное поле пересекает обмотки статора, индуцируя в них переменный ток. Этот ток выпрямляется и подается в бортовую сеть автомобиля.

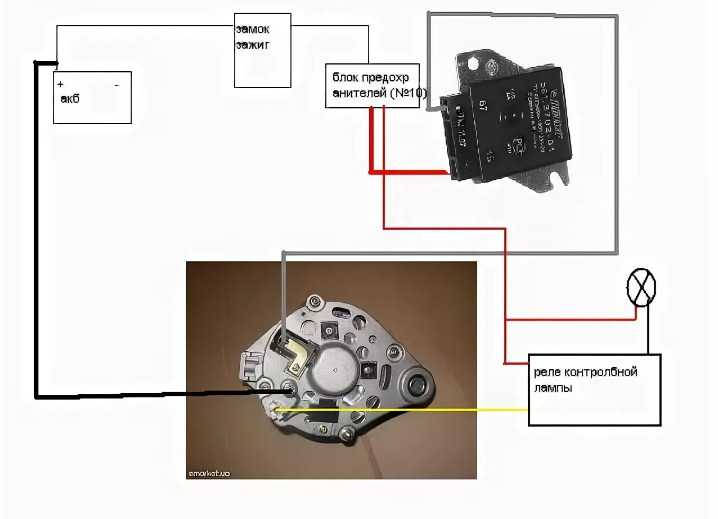

Схема подключения генератора ВАЗ 2106

Правильное подключение генератора крайне важно для его нормальной работы. Схема подключения генератора ВАЗ 2106 включает следующие основные соединения:

• Плюсовая клемма генератора соединяется с плюсовой клеммой аккумулятора толстым проводом
• Минусовой провод соединяет корпус генератора с кузовом автомобиля
• Провод от вывода «Ш» идет на контрольную лампу заряда на панели приборов
• Вывод «В» соединяется с выключателем зажигания

При подключении важно использовать провода соответствующего сечения и надежно закреплять все контакты. Неправильное подключение может привести к выходу генератора из строя.

Диагностика неисправностей генератора ВАЗ 2106

Основные признаки неисправности генератора ВАЗ 2106:

• Горит контрольная лампа заряда на панели приборов
• Аккумулятор быстро разряжается
• Повышенный шум при работе генератора
• Нестабильная работа электрооборудования

Для диагностики генератора можно выполнить следующие проверки:

1. Измерить напряжение на выходе генератора — в норме 13,8-14,4 В
2. Проверить натяжение и состояние приводного ремня
3. Осмотреть щетки на износ и проверить их прилегание к контактным кольцам
4. Проверить диоды выпрямительного блока
5. Измерить сопротивление обмоток статора и ротора

При обнаружении неисправностей может потребоваться замена отдельных узлов или всего генератора в сборе.

Процесс замены генератора на ВАЗ 2106

Замена генератора на ВАЗ 2106 выполняется в следующей последовательности:

1. Отсоединить клемму «минус» от аккумулятора
2. Снять защитный кожух ремня генератора
3. Ослабить натяжение и снять приводной ремень
4. Отсоединить все электрические провода от генератора
5. Открутить болты крепления генератора и снять его
6. Установить новый генератор в обратной последовательности
7. Отрегулировать натяжение ремня
8. Подключить провода согласно схеме

После установки нового генератора необходимо проверить его работу, измерив напряжение в бортовой сети при работающем двигателе.

Варианты модернизации генератора ВАЗ 2106

Штатный генератор ВАЗ 2106 имеет мощность 42 А, чего может быть недостаточно при установке дополнительного электрооборудования. Существует несколько вариантов модернизации:

• Установка генератора от ВАЗ 2107 мощностью 55 А
• Установка генератора от ВАЗ 2110 мощностью 80 А
• Замена штатного генератора на аналог от иномарки большей мощности
• Установка высокоэффективного бесщеточного генератора

При выборе варианта модернизации нужно учитывать особенности крепления и подключения нового генератора. В некоторых случаях может потребоваться изготовление переходных кронштейнов.

Обслуживание генератора ВАЗ 2106

Для обеспечения длительной и надежной работы генератора ВАЗ 2106 необходимо выполнять следующие работы по его обслуживанию:

• Регулярно проверять и при необходимости регулировать натяжение приводного ремня
• Очищать корпус генератора от грязи для лучшего охлаждения
• Проверять состояние и при необходимости заменять подшипники
• Контролировать износ щеток и своевременно их заменять
• Проверять надежность всех электрических соединений

При своевременном и качественном обслуживании генератор ВАЗ 2106 способен прослужить длительное время без серьезных поломок.

Типичные неисправности генератора ВАЗ 2106

Наиболее распространенными неисправностями генератора ВАЗ 2106 являются:

• Износ щеток и контактных колец ротора
• Выход из строя диодов выпрямительного блока
• Повреждение обмоток статора или ротора
• Неисправность регулятора напряжения
• Разрушение подшипников
• Обрыв или проскальзывание приводного ремня

Некоторые неисправности, например, замену щеток или ремня, можно устранить самостоятельно. В более сложных случаях потребуется обращение в специализированную мастерскую.

Генератор Ваз 2106: подключение, замена, как проверить

Главная » Ваз 2106

Генератор в любом автомобиле, даже в дизельном – это настоящий генерал у мотора. Без него авто и с места не сдвинется. Бывает обидно, когда мотор работает прилично, а вот электрооборудование начинает давать сбои. Если говорить о шестерке, то скорее всего в ней стоит генератор Г 221, которым укомплектовывался еще Фиат 124.

Если сравнить электросхемы автомобилей Ваз 2101 и Ваз 2106, становится очевидно, что они практически одинаковые. На шестерке лишь стоит несколько дополнительных электрических приборов. Однако генератор там стоит тот же. В этом и проблема. Дело в том, что изначально модель Г 221 не была предназначена для обслуживания такого числа потребителей энергии. Как следствие, реле-регулятор получает ток в недостаточном количестве, аккумуляторная батарея недозаряжается и медленно умирает.

Проблема усугубляется, когда владелец автомобиля устанавливает дополнительные устройства, такие как:

• Противотуманки;
• Хорошая аудиосистема;
• Подогрев перед пуском;
• вторая печка, холодильник, телевизор и т. п.

В общем, любой шаг, в результате которого увеличивается использование энергии, может привести к склонности аккумулятора разряжаться даже во время пути. Если внести доработки все же необходимо, то придется поставить более стабильный и мощный генератор Г 222.

Содержание

1. Диагностика работы генератора
2. Замена ремня
3. Замена регулятора
4. Замена щеток генератора на Ваз 2106
5. Замена генератора Ваз 2106

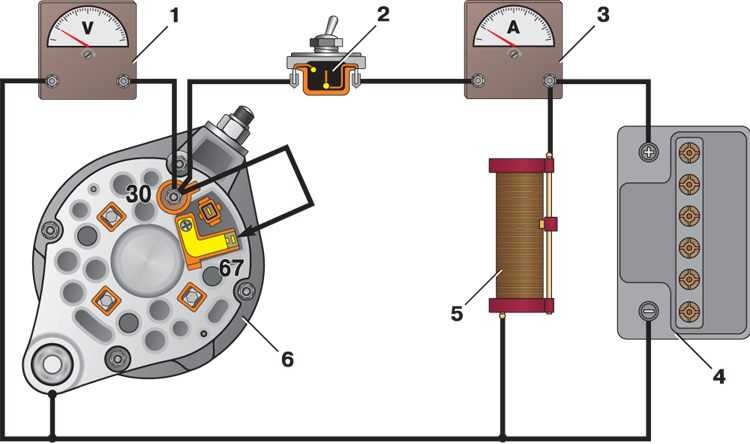

Диагностика работы генератора

Все диагностические процедуры можно проводить как на снятом устройстве, так и прямо в автомобиле. Перед началом работ нужно обязательно снять провода от аккумулятора и генератора.

Для диагностики выпрямительного блока отсоединяем провод регулятора. Если нет омметра, то можно воспользоваться аккумулятором и контрольной лампочкой. На омметре стрелка должна указать на «бесконечность», а контрольная лампочка не должна загораться. Это говорит об исправной работе вентилей.

Проводим общую диагностику устройства. Нужно проверить, не пробиты ли вентили. Для этого к выводу на 30 крепим «плюс» устройства, а «минус» — к корпусу. Если прибор показывает ноль, это свидетельствует о замыкании, которое является последствием пробоя вентиля.

Уточняющая диагностика. Проверяем сопротивление отрицательных вентилей. Для этого «плюс» крепим к одному из крепежных болтов, а «минус» соединяем с корпусом устройства. О замыкании или пробое свидетельствует пониженное сопротивление.

Чтобы проверить плюсовые вентили, нужно «плюс» омметра прикрепить к выводу «30», а «минус» — к одному из болтов крепления. При пониженном сопротивлении можно судить о пробитом вентиле.

В таких случаях проще всего заменить полностью выпрямительный блок. Конечно, можно заменить отдельные диоды, однако это трудоемкий процесс, включающий в себя перепроссовку. С этой работой может справиться только специалист.

Диагностика обмотки ротора

Предварительно снимите щеткодержатель (процедура описана чуть ниже).

Находим на крышке устройства окно, через которое нужно проверить наличие короткого замыкания. Один вывод прибора присоединяем к вентиляционной крыльчатке, а второй – к обмотке.

Подобный образом нужно проверить, отсутствует ли обрыв в обмотке. Для этого выводы омметра соединяем с кольцами контактов.

Замена ремня

Чтобы было удобнее работать, придется снять аккумулятор.

1. Выкручиваем крепежную гайку. С помощью монтажной лопатки сдвигаем устройство ближе к цилиндрам. Если это делается с трудом, то выкручиваем нижний крепежный болт.

2. Теперь, когда генератор получилось придвинуть к мотору, можно легко снять старый ремень и надеть вместо него новый.

3. Отодвигаем генератор от мотора, следя за натяжением ремня. Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки.

4. Регулируем натяжение ремня более точно. Для этого измеряем прогиб в месте между шкивами и насосом при усилии в 10кгс. Оно должно быть от 10 до 15 миллиметров. А между насосом и коленвалом оно должно быть равным от 12 до 17 миллиметров.

5. Как только удалось достичь правильной регулировки, затягиваем крепежные гайки и ставим на место брызговик мотора.

Замена регулятора

1. Регулятор находится на левом брызговике. Откручиваем крепежные гайки и снимаем устройство.

2. Отсоединяем проводки

3. Устанавливаем новый регулятор, присоединяем к нему проводки так же, как они были установлены на прежнем устройстве. Закручиваем крепежные гайки.


Замена щеток генератора на Ваз 2106

Щетки генератора нужно менять вместе со щеткодержателем, а не по отдельности. Операцию можно выполнить как на снятом устройстве, так и прямо в автомобиле.

1. Вынимаем штекер с вывода на 67.

2. Выкручиваем крепежный винт держателя щеток

3. Вынимаем неисправный щеткодержатель и ставим на его место новый.

4. Заворачиваем крепежный винт
5. Вставляем штекер

Замена генератора Ваз 2106

Более удобно осуществлять работы на подъемнике или в смотровой яме.

1. Снимаем штекер щеткодержателя

2. Снимаем штекер «нулевик»
3. Приподнимаем резиновую изоляцию, откручиваем крепежную гайку и снимаем провода.

4. Снимаем ремень генератора.
5. Открутив соответствующие крепежные гайки вынимаем планку для регулировки

6. Снимаем втулку и болт снизу.

7. Вынимается на Ваз 2106 генератор сквозь расстояние между передней балкой и кронштейном.


Новый генератор Ваз 2106 ставится в обратном порядке.

13 848 views

Похожие материалы

Как заменить генератор ВАЗ 2101 – 2106

ВАЗ 2101 — 2106 ремонт и тюнинг

Причиной замены генератора является сгорание его обмоток, межвитковое замыкание, старение корпуса, что приводит к поломке его, и т. д. иногда мощность генератора мала, и по этой причине его необходимо менять.

Случаются такие ситуации, что при модернизированию своей машины устанавливают мощные усилители и дополнительные гаджеты расходующие энергию, в таком случае стандартного генератора не хватает, и его необходимо менять на новый и мощный.

Теперь рассмотрим поподробнее на что можно поменять стандартный генератор Г – 221:

• Для начала можно использовать генератор с ВАЗ 2105, где выдает ток в 55 Ампер, но это не самый мощный вариант, он хорош, в тех случаях где не очень большое количество оборудование. Но он хорош тем что при его установке не нужно переделывать крепление на корпусе, стоит все го лишь немного переделать электрику под него.
• Следующим вариантом можно использовать генератор от ВАЗ – 2106, который выдает 55 Ампер, что опять же достаточно когда не очень много дополнительной электроники.
• Третьим вариантом будет стандартного генератора, на генератор ВАЗ 21074, он имеет маркировку 372.
  3701-03. Он может выдать примерно 73 Ампера, где аксессуаров может намного больше чем в предыдущих двух вариантов, установкой он достаточно не отличается от предыдущего варианта генератора.
• Четвертый вариант имеет вид установки генератора с такой машины как Нива, мощность у него около 80 Ампер, и он может удовлетворить очень даже большое количество электроники, дополнительных усилителей, и светодиодов. Установка требует побольше изменений нежели в других случаях.
• Последний вариант – состоит в том что стандартный генератор можно заменить на другие модели иномарок, гибридов, но чаще всего китайских генераторов. Эти пять способов – считаются самые распространенные.
• Теперь поговорим по конкретнее про установку генератора от ВАЗ 21074 на ВАЗ 2106(2101). Достаточно часто выбирают модель 2107-37011010, он хорош тем что для него можно достаточно легко найти запчасти. Достаточно много плохого пишут про реле-регулятор K1216Eh2, оно плохо тем что реле не меняет зарядное напряжение на зависимую температуру окружающей среды.

Установка и подключение генератора с ВАЗ 2107

В установки ничего сложного нет, оно крепится как и стандартный генератор, но имеет другое подключение. Сейчас о нем и поговорим. Для начала нужно отсоединить, затем заизолировать провод под реле-регулятор. Все подключения самого генератора такое же как и в стандартном генераторе. Провод серого цвета нужно заизолировать и никуда не подключать, а провод желтого цвета подключить к клемму.

Для контрольной лампы можно использовать лампу от повторителя, которая имеет мощность 3 Вт, что бы ее подключить нужно провести к ней два провода – сдвоенный оранжевый, желтый.

Все кто использовал этот метод были довольны, зарядка в таком случае сохраняется при больших оборотах. И мощности хватает на хороший усилитель.

Вам также может понравиться

Как подключить генератор ВАЗ-2106 (схема подключения)

В данной статье будет рассмотрен генератор ВАЗ-2106. Схема его подключения ниже, но в самом начале будет рассказано об общей конструкции этого устройства. С его помощью происходит преобразование механической энергии в электрическую. Основной функцией автомобильного генератора является подзарядка аккумуляторной батареи. Он также обеспечивает питание для всего оборудования, которое находится в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток. Только после некоторых преобразований он стабилизируется и превращается в постоянный.

Общая информация

Генератор расположен непосредственно возле двигателя, обычно перед ним. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например, гибридных, генератор может выполнять функции стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются уменьшить количество электрических машин. Обратите внимание, что схема подключения генератора ВАЗ-2106 такая же, как и у любой другой машины.

Во всех генераторах есть определенные отличия, например, в корпусе, выпрямительном узле, приводных шкивах, но общие элементы у всех практически идентичны. Постоянными являются корпус с подшипниками в нем, подвижный ротор, вращающийся внутри неподвижного статора. С последнего полностью снимается переменное напряжение. Ни один генератор не может обойтись без выпрямительного блока и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащены щеточным механизмом. Во многих конструкциях он совмещен со стабилизатором напряжения. Ротор создает магнитное поле, которое вращается благодаря приводному ремню. Обмотка возбуждения, расположенная на самом роторе, питается через регулятор напряжения. В задней части ротора расположены кольца, с помощью которых осуществляется питание обмотки. Без них схема подключения генератора ВАЗ-2106 не работает.

В большинстве моделей эти кольца сделаны из чистой меди. Но иногда можно встретить сталь или латунь. Также на роторе имеется крыльчатка, с помощью которой обдувается воздушный поток устройства. Рядом с рабочим колесом крепится ведущий шкив. В передней и задней крышках генератора установлены необслуживаемые шариковые подшипники.

Немного о статоре

В статоре создается электрический ток. Он имеет три обмотки из медного провода. Этот провод намотан на специальный стальной сердечник. Как правило, генератор имеет всего 36 пазов, в которых уложена обмотка. Он может вписываться в канавки двумя способами – волной или петлей. Обмотки соединены по схеме «звезда». Это наиболее распространенная схема, используемая в генераторах автомобилей. Стоит отметить, что схема подключения генератора ВАЗ-2108 на ВАЗ-2106 практически одинакова. Разница лишь в том, что в первой модели регулятор напряжения совмещен со щеточным узлом.

Все элементы механизма размещены в корпусе. Собственно, корпус — это всего лишь две алюминиевые крышки, которые стянуты болтами. Выбор алюминиевых элементов вполне оправдан, так как он не намагничивается, имеет очень малый вес, а главное – высокую степень теплоотдачи. С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, позволяющих более плотно прижимать их к кольцам на роторе, а также щеткодержателя. Как было сказано ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном блоке.

Выпрямительный блок

Выпрямительный блок необходим для того, чтобы преобразовать переменное синусоидальное напряжение, вырабатываемое генератором, в постоянное, необходимое для питания всей бортовой сети. По сути, это подковообразная пластина, в которой расположены полупроводниковые диоды. Их всего шесть, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой закреплены диоды, также служит теплоотводом. С его помощью тепло передается на корпус самого генератора. В некоторых генераторах обмотка возбуждения включена через другую цепь, состоящую из двух полупроводников. Также следует упомянуть, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогична, отличий нет.

Дополнительный выпрямитель

С помощью этого выпрямителя создается препятствие для протекания тока от аккумулятора при неработающем двигателе. В том случае, если соединение обмоток выполнено по схеме «звезда», два полупроводника необходимо монтировать на общий вывод, это позволит увеличить общую мощность всей установки максимум на 15 процентов. Выпрямительный блок подключается к системе генератора с помощью монтажных площадок. Соединение производится болтами, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

Регулятор напряжения

С помощью регулятора напряжения поддерживается определенное значение на обмотке возбуждения. На сегодняшний день большинство генераторов напичкано встроенным реле-регулятором. Следует отметить, что конструкций реле-регуляторов может быть всего две: гибридная, в которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, а также интегральная конструкция, в которой все элементы, входящие в состав реле-регулятора выполнены на одной полупроводниковой пластине. Это основной элемент, из которого состоит генератор ВАЗ-2106. Схема соединения полупроводников приведена в статье.

На выходе генератора формируется стабильное напряжение вне зависимости от частоты вращения коленчатого вала, а также какая нагрузка воздействует на двигатель. Стабилизация полностью автоматическая, вмешательство водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки. Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема соединения его элементов пригодится всем владельцам этого автомобиля.

Ременный привод

Особо следует упомянуть приводной ремень. Обратите внимание, что ротор генератора вращается быстрее, чем коленчатый вал. А разница может быть в 2-3 раза. В зависимости от того, какой автомобиль, может использоваться клиновидный или поликлиновой ремень. Первый имеет такой недостаток, как быстрый износ. Второй более универсальный, износ гораздо меньше, очень хорошо работает, если на роторе генератора диаметр шкива небольшой. Поэтому с помощью поликлинового ремня можно добиться более быстрого вращения ротора генератора. Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, схема подключения которого вам теперь известна, приводится в движение клиновидным ремнем.

Как подключить генератор ВАЗ-2106 (схема подключения)

В данной статье будет рассмотрен генератор ВАЗ-2106. Схема подключения ниже, но в начале вы узнаете об общей конструкции этого устройства. С помощью преобразования механической энергии в электрическую. Основная функция автомобильного генератора – это работа по подзарядке аккумулятора. Также она обеспечивает питание всего оборудования, которое находится в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток. Лишь после некоторых преобразований она стабилизируется и становится постоянной.

Общая информация

Сам генератор Находится рядом с двигателем, обычно спереди. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выполнять функцию стартера. Конструкция обоих механизмов очень похожа, поэтому некоторые производители стараются уменьшить количество электрических машин. Обратите внимание, что схема подключения генератора ВАЗ-2106 такая же, как и у аналогичного механизма от другой машины.

У всех генераторов есть некоторые отличия, например в случае выпрямительного узла, шкива привода, но все равно все элементы практически идентичны. Неизменными остаются корпус с расположенными в нем подшипниками, подвижный ротор, вращающийся внутри неподвижного статора. С последним как раз убрано переменное напряжение. Никакой генератор не обходится без выпрямителя в сборе и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащены щеточным механизмом. Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается за счет приводного ремня. Обмотка возбуждения, расположенная на роторе, питается от регулятора напряжения. На обратной стороне ротора расположены кольца, на которых произведена силовая обмотка. Без них нездорова электрическая схема генератора ВАЗ-2106.

В большинстве моделей эти кольца сделаны из чистой меди. Но иногда можно найти из стали или латуни. Также ротор имеет крыльчатку, которая производит продувку корпуса воздухом. Рядом с рабочим колесом закреплен шкив. В передней и задней крышках генератора установлены необслуживаемые шарикоподшипники.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Немного о статоре

В статоре создается электрический ток. Он имеет три обмотки из медного провода. Эта проволока намотана на сердечник из специальной стали. Обычно генератор имеет всего 36 пазов, в которых уложены обмотки. Его можно укладывать в канавки двумя способами – волной или петлей. Соединение обмоток произведено по схеме «звезда». Это самая распространенная схема, используемая в генераторах на автомобилях. Следует отметить, что схема подключения генератора ВАЗ-2108 ВАЗ-2106 почти не отличается. Разница лишь в том, что у первой модели регулятор напряжения совмещен со щеточным узлом.

Все элементы механизма расположены в корпусе. По сути, корпус — это всего лишь две алюминиевые заглушки, стянутые винтами. Выбор алюминиевых элементов вполне разумен, так как он не намагничивается, очень легкий, а главное — высокая степень теплозащиты. С помощью щеточного узла происходит передача тока на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, позволяющих им плотно прижиматься к кольцам на роторе и щеткодержателю. Как отмечалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в едином узле.

Выпрямительный узел

Блок выпрямителя необходим для преобразования переменного синусоидального напряжения, вырабатываемого генератором, в постоянное, необходимое для питания всей бортовой сети. По сути это подковообразные пластины, на которых стоят полупроводниковые диоды. Всего их шесть штук, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой закреплены диоды, также служит теплоотводом. С его помощью тепло передается в корпус генератора. В некоторых генераторах подключение обмотки возбуждения выполнено по другой схеме, состоящей из двух полупроводников. Также нужно отметить, что схема подключения генератора ВАЗ-2107, ВАЗ-2106 одинаковая, без изменений.

Дополнительный выпрямитель

С помощью этого выпрямителя происходит создание препятствия прохождению тока от аккумуляторной батареи в то время, когда двигатель не работает. В том случае, если соединение обмоток, выполненных по схеме «звезда», необходимо монтировать на общий выводной двухпроводник, это позволит увеличить общую мощность всей установки максимум на 15 процентов. выпрямитель подключается к генератору системы с помощью монтажных площадок.Соединение производится болтами, сваркой, реже пайкой.Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции различных узлов

Регулятор напряжения

С помощью регулятора напряжения устанавливается обмотка возбуждения определенного номинала. На сегодняшний день большинство генераторов напичкано встроенным релейным регулятором. Стоит отметить, что возможны две конструкции реле-регуляторов: гибридная, в которой используются такие электронные компоненты, как стабилитроны, резисторы, конденсаторы, и интегральная конструкция, где все элементы, входящие в состав реле-регулятора, выполнены на одном полупроводнике. вафля. Является основным элементом, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

На выходе генератора происходит генерация стабильного значения напряжения независимо от частоты, с которой вращается коленчатый вал, и нагрузки, воздействующей на двигатель. Стабилизация полностью автоматическая, без вмешательства водителя. При входе происходит изменение напряжения, которое подается на аккумулятор для его зарядки. Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема соединения его элементов будет полезна всем владельцам этого автомобиля.

Ременный привод

Особого внимания заслуживает приводной ремень. При этом учтите, что ротор генератора вращается быстрее коленчатого вала. Разница может быть в 2-3 раза. В зависимости от того, какой автомобиль, может быть клиновидным или поликлиновым ремнем. Недостатком первого является быстрый износ. Второй более универсален, намного меньше изнашивается, работает очень хорошо, если диаметр ротора шкива генератора небольшой.
