Устройство и принцип работы генератора ВАЗ 2108-2109

Генератор является важнейшим элементом электрооборудования автомобиля ВАЗ 2108-2109. Он выполняет следующие основные функции:

Вырабатывает электрический ток для питания всех потребителей электроэнергии при работающем двигателе
Заряжает аккумуляторную батарею

Генератор ВАЗ 2108-2109 с карбюраторным двигателем имеет следующую конструкцию:

Статор с обмоткой
Ротор с обмоткой возбуждения
Щеточный узел
Выпрямительный блок (диодный мост)
Шкив привода
Крышки генератора

Как работает генератор на ВАЗ 2108-2109? При вращении коленвала двигателя через ременную передачу крутится ротор генератора. В обмотке ротора создается переменное магнитное поле, которое наводит ЭДС в обмотке статора. Переменный ток со статора выпрямляется диодным мостом и подается в бортовую сеть автомобиля.

Основные неисправности генератора ВАЗ 2108-2109

Наиболее распространенные проблемы с генератором на ВАЗ 2108-2109 с карбюраторным двигателем:

Износ или разрушение подшипников ротора
Износ или залипание щеток
Пробой диодов выпрямительного блока
Обрыв или межвитковое замыкание в обмотке статора
Обрыв или замыкание в обмотке ротора
Выход из строя регулятора напряжения

Как определить неисправность генератора на ВАЗ 2108-2109? Основные признаки:

Горит лампа зарядки аккумулятора на панели приборов
Быстро разряжается аккумулятор
Генератор издает посторонние шумы при работе
Повышенное или пониженное напряжение в бортовой сети

Как снять генератор с ВАЗ 2108-2109

Процедура демонтажа генератора на ВАЗ 2108-2109 с карбюраторным двигателем:

Отсоедините минусовую клемму аккумулятора
Снимите защиту картера двигателя
Ослабьте натяжение ремня генератора
Отсоедините провода от генератора
Открутите болт крепления генератора к регулировочной планке
Выкрутите нижние болты крепления генератора к двигателю
Аккуратно снимите генератор с автомобиля

При снятии генератора обратите внимание на состояние приводного ремня. Если он имеет трещины или сильно растянут, его рекомендуется заменить.

Проверка работоспособности генератора ВАЗ 2108-2109

Как проверить генератор на ВАЗ 2108-2109 с карбюратором? Существует несколько способов:

Проверка с помощью мультиметра:

Подключите мультиметр к клеммам аккумулятора
Запустите двигатель
Измерьте напряжение — оно должно быть 13,8-14,4 В
Увеличьте обороты до 2000-3000 об/мин

Напряжение не должно превышать 14,7 В

Проверка нагрузкой:

Запустите двигатель
Включите дальний свет фар и другие потребители
Если двигатель работает устойчиво, генератор исправен

Если генератор не выдает нужного напряжения или не справляется с нагрузкой, его необходимо снять для диагностики и ремонта.

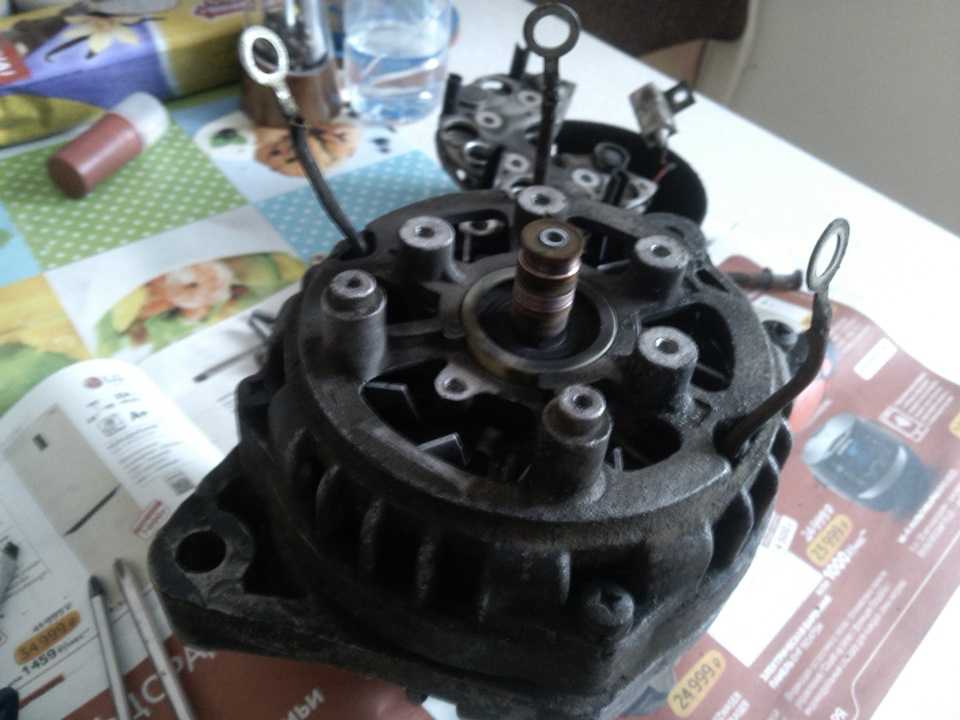

Ремонт генератора ВАЗ 2108-2109 своими руками

Мелкий ремонт генератора на ВАЗ 2108-2109 можно выполнить самостоятельно. Основные операции:

Замена щеток:

Снимите заднюю крышку генератора
Извлеките старые щетки из щеткодержателя
Установите новые щетки
Проверьте, свободно ли перемещаются щетки

Замена подшипников:

Разберите генератор
Снимите шкив и ротор
Выпрессуйте старые подшипники
Запрессуйте новые подшипники
Соберите генератор

Замена диодного моста:

Снимите заднюю крышку
Отпаяйте выводы диодного моста
Установите новый диодный мост

Припаяйте выводы

При серьезных неисправностях генератора ВАЗ 2108-2109 рекомендуется обратиться в специализированную мастерскую для ремонта или замены узла целиком.

Установка генератора на ВАЗ 2108-2109

Монтаж отремонтированного или нового генератора на ВАЗ 2108-2109 выполняется в обратной последовательности:

Установите генератор на место
Закрутите нижние болты крепления
Установите болт на регулировочную планку
Наденьте и натяните ремень привода
Подключите провода к генератору
Установите защиту картера
Подсоедините аккумулятор

После установки проверьте работу генератора на разных оборотах двигателя. Убедитесь, что напряжение в бортовой сети соответствует норме.

Выбор нового генератора для ВАЗ 2108-2109

При выборе нового генератора для ВАЗ 2108-2109 с карбюраторным двигателем обратите внимание на следующие параметры:

Рабочее напряжение — 14 В
Максимальный ток — не менее 65 А
Тип крепления и расположение клемм
Диаметр и профиль шкива

Рекомендуемые производители генераторов для ВАЗ 2108-2109:

КЗАТЭ (Россия)
БАТЭ (Беларусь)
Bosch (Германия)
Valeo (Франция)

При покупке нового генератора убедитесь, что он подходит именно для карбюраторной версии двигателя ВАЗ 2108-2109. Генераторы для инжекторных моторов имеют другие характеристики.
