Схема соединения электродов лампы ГУ-46

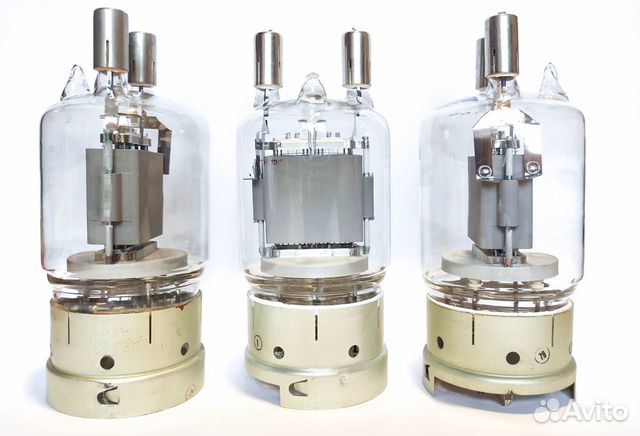

Корпус лампы ГУ-46

Основное назначение — генерирование колебаний и усиление мощности высокой частоты. Конструктивное оформление — стеклянное, одноцокольное с выводом анода и сетки третьей вверх.

Общие данные:

Катод — вольфрамовый тонированный, карбидированный прямого накала.

Напряжение накала. — 12,6 В.

Ток накала — не более 10,5 А.

Напряжение анода — 2000 В.

Напряжение сетки третьей — О В.



Напряжение сетки второй — 600 В.

Напряжение сетки первой — минус 140 В.

Высота наибольшая — 285 мм.

Диаметр наибольший — 110 мм.

Вес наибольший — 1000 г.

Цоколь — специальный, шестиштырьковый.

Рабочее положение — вертикальное, цоколем вниз.

Охлаждение — естественное или принудительное воздушное.

Схема соединения электродов лампы со штырьками показана на рис.1, общий вид — на рис.2.









Электрические данные:

Крутизна характеристики

¹ — 5,5 мА/В.

Выходная мощность

³ — не менее 750 Вт.





Долговечность

² — 1000 час.

Критерий долговечности:

выходная мощность’ — не менее 675 Вт.













Примечания:

1

При токе анода 200 мА.

В режиме усиления мощности:

• при токе анода — 605 ± 75 мА.
• токе сетки второй — не более 200 мА.
• напряжении сетки первой — минус 200 В.
• токе сетки первой — не более 20мА.
• амплитуде напряжения возбуждения — 300В и частоте колебаний — 12 МГц.









Междуэлсктородные емкости:

Входная — 28,5 пФ.

Выходная — 22,5 пФ.

Сетка первая — сетка третья — 4,5 пФ.

Проходная — не более 0,1 пФ.













Предельно допустимые эксплуатационные данные:

Наибольшее напряжение накала — 13,4В.

Наименьшее напряжение накала — 11,8 В.

Наибольшее напряжение анода:

— при частоте не более 6 МГц — 3000В;

— при частоте не более 24 МГц — 2500В;

— при частоте не более 50 МГц — 1500В,

Наибольшее пиковое напряжение сетки второй — 1200 В.

Наибольшая мощность, длительно рассеиваемая анодом в продолжение не более 3 мин. — 600 Вт.

Наибольшая мощность, длительно рассеиваемая сеткой второй

— 120 Вт.

Наибольшая мощность, длительно рассеиваемая сеткой первой — 10 Вт.

Наибольшая рабочая температура баллона — 350°С.

Характеристики лампы приведены на рис.3…8.





















материал подготовил А. Манойленко (UN9LK)
