Схема рации: пошаговая инструкция по сборке простого устройства связи своими руками

Как собрать простую рацию в домашних условиях. Какие детали потребуются для изготовления самодельной рации. Как правильно настроить и отладить самодельную рацию. На какую дальность связи можно рассчитывать при использовании самодельной рации.

Содержание

Принцип работы и основные компоненты простейшей рации

Простейшая рация состоит из двух основных блоков — передатчика и приемника. Передатчик преобразует звуковой сигнал в радиосигнал и излучает его в эфир. Приемник улавливает радиосигнал, усиливает его и преобразует обратно в звук.

Основные компоненты передатчика:

  • Микрофон — преобразует звук в электрические колебания
  • Задающий генератор — создает высокочастотные колебания
  • Модулятор — накладывает сигнал с микрофона на высокочастотные колебания
  • Усилитель мощности — усиливает модулированный сигнал
  • Антенна — излучает радиосигнал в пространство

Основные компоненты приемника:

  • Антенна — улавливает радиосигнал
  • Входной усилитель — усиливает слабый принятый сигнал
  • Детектор — выделяет звуковой сигнал из радиосигнала
  • Усилитель низкой частоты — усиливает выделенный звуковой сигнал
  • Громкоговоритель — преобразует электрический сигнал в звук

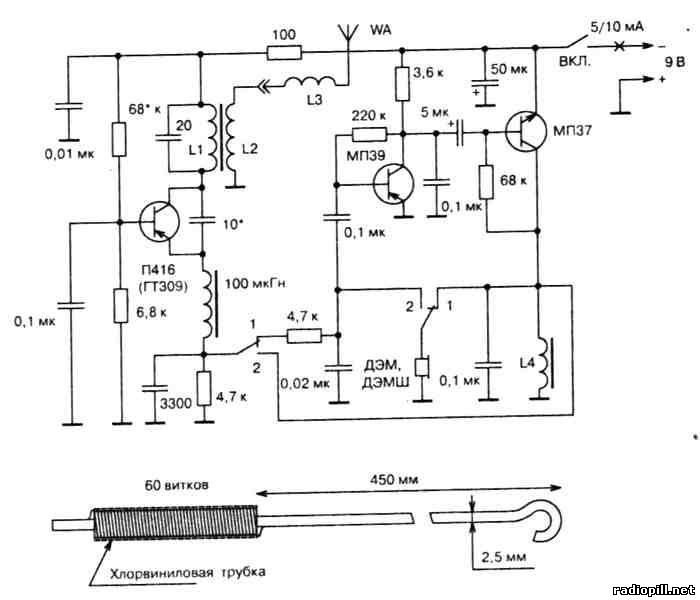

Схема простейшей рации на транзисторах

Рассмотрим схему простейшей рации, работающей в диапазоне 27 МГц. Она состоит из передатчика на двух транзисторах и приемника прямого усиления на трех транзисторах.


Передатчик

Передатчик собран по схеме с самовозбуждением на транзисторе VT1. Колебательный контур L1C1 задает рабочую частоту. Транзистор VT2 работает в режиме усилителя мощности. Модуляция осуществляется изменением напряжения питания усилителя мощности.

Приемник

Приемник выполнен по схеме прямого усиления. Входной контур L3C5 настроен на частоту передатчика. Транзистор VT3 работает в режиме детектора. Транзисторы VT4 и VT5 образуют двухкаскадный усилитель низкой частоты.

Необходимые детали для сборки рации

Для сборки описанной выше простейшей рации потребуются следующие радиодетали:

  • Транзисторы: КТ315 (3 шт), КТ361 (2 шт)
  • Резисторы: 1 кОм, 10 кОм, 47 кОм, 100 кОм, 470 кОм
  • Конденсаторы: 10 пФ, 47 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ, 10 мкФ
  • Катушки индуктивности: L1, L2, L3 (см. описание намотки ниже)
  • Микрофон электретный
  • Динамик 0,5 Вт
  • Выключатель
  • Антенна телескопическая
  • Батарея питания 9В

Пошаговая инструкция по сборке рации

1. Подготовьте монтажную плату размером примерно 50х100 мм.


2. Разместите детали на плате согласно принципиальной схеме. Старайтесь располагать элементы компактно.

3. Выполните монтаж проводниками, соединяя детали согласно схеме. Используйте изолированный провод сечением 0,2-0,3 мм.

4. Намотайте катушки индуктивности:

  • L1 — 10 витков провода ПЭВ-2 0,3 мм на каркасе диаметром 8 мм
  • L2 — 4 витка провода ПЭВ-2 0,3 мм поверх L1
  • L3 — 12 витков провода ПЭВ-2 0,3 мм на каркасе диаметром 8 мм

5. Подключите микрофон, динамик, выключатель питания и антенну.

6. Установите плату в подходящий корпус, закрепите органы управления.

Настройка и проверка работоспособности рации

После сборки рацию необходимо настроить и проверить:

1. Подключите питание и включите рацию.

2. Настройте контур L1C1 передатчика на частоту 27 МГц с помощью частотомера или путем подстройки по максимуму излучения.

3. Настройте входной контур L3C5 приемника на ту же частоту по максимуму принимаемого сигнала.

4. Проверьте работу передатчика, говоря в микрофон и контролируя излучение индикатором поля.


5. Проверьте работу приемника, принимая сигнал от другой рации или генератора.

6. При необходимости подстройте контуры для получения максимальной дальности связи.

Возможные проблемы и способы их устранения

При настройке самодельной рации могут возникнуть следующие проблемы:

  • Передатчик не генерирует колебания — проверьте правильность монтажа, исправность транзистора VT1, наличие обратной связи через L2
  • Слабый сигнал передатчика — увеличьте напряжение питания, проверьте настройку контура L1C1
  • Приемник не принимает сигнал — проверьте настройку контура L3C5, исправность детектора и УНЧ
  • Самовозбуждение приемника — уменьшите коэффициент усиления, разнесите катушки L1 и L3

Меры предосторожности при работе с самодельной рацией

При изготовлении и использовании самодельной рации необходимо соблюдать следующие меры предосторожности:

  • Не превышайте допустимую мощность передатчика (10 мВт для безлицензионной работы)
  • Используйте только разрешенные частоты в диапазоне 27 МГц
  • Не создавайте помех другим радиостанциям
  • Соблюдайте правила радиообмена и не передавайте запрещенную информацию
  • Не используйте рацию вблизи чувствительного электронного оборудования

Заключение и перспективы модернизации

Описанная простейшая конструкция рации позволяет получить работоспособное устройство связи с дальностью до 1-2 км. Для увеличения дальности и улучшения качества связи можно выполнить следующую модернизацию:


  • Увеличить мощность передатчика, добавив усилитель мощности
  • Применить супергетеродинную схему приемника
  • Использовать кварцевую стабилизацию частоты
  • Добавить шумоподавитель в приемный тракт
  • Реализовать частотную модуляцию вместо амплитудной

Самостоятельное изготовление рации — увлекательное занятие, позволяющее глубже понять принципы радиосвязи. При этом важно соблюдать правила использования радиопередающих устройств.


Каталог радиолюбительских схем. Схема рации

Каталог радиолюбительских схем. Схема рации

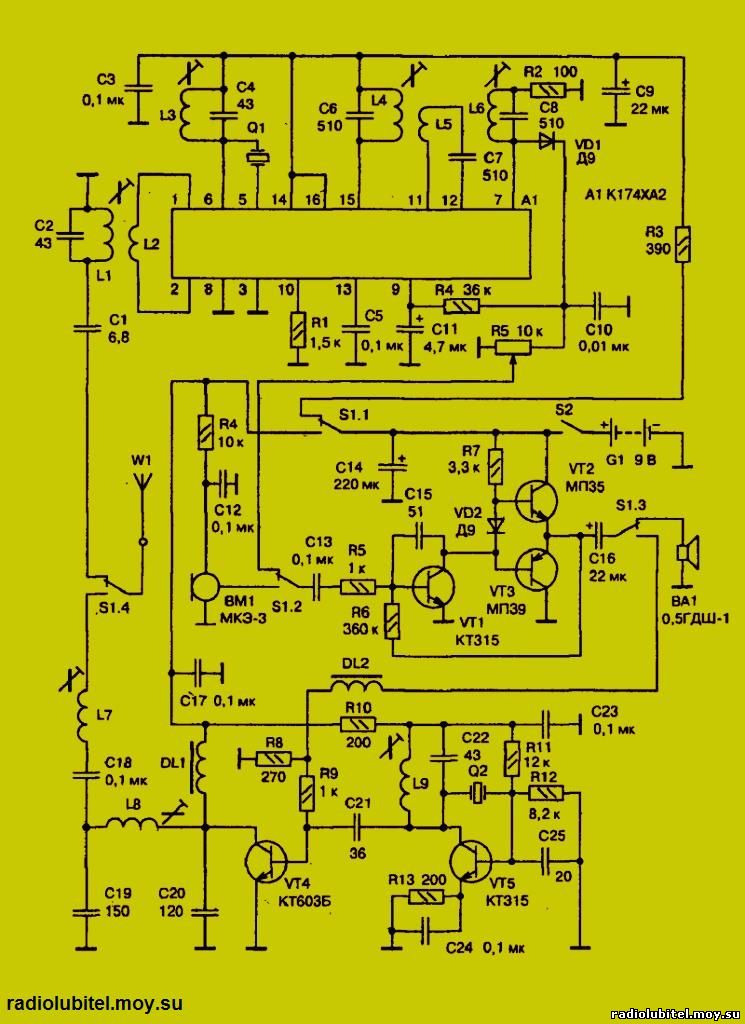

Схема рации

27МГц

И так, если вы величайший поклонник радиотехники, то вас это непременно заинтересует, а если не поклонник, то тогда заинтересует ещё больше. Я расскажу как в домашних условиях можно собрать простейшую рацию, способную работать на расстоянии до 1,5 км.

На первый взгляд кажется проще купить пару раций по 100 баксов и не париться с микросхемами, но с другой стороны сколько вы кайфа получите от того что собрали рацию сами и примерно в 10 раз дешевле. Таким образом я не призываю к серийному производству, а просто хочу показать, что многие вещи не стоит покупать за бешенные бабки, а сделать их самому.

Начинаем сборку деталей. Для каждой рации нам потребуется:

Резисторы
шт
Транзисторы
шт
3K
2
МП424
4,7K2П416Б3
6,8K6
22K1
361
100K1
120K1
160K2
270K1
Конденсаторы
шт
Прочее
шт
5МКх10В4Антенна1
10МКх10В2Микрофон1
33002Динамик1
10002Включатель1
1002Переключатель1
221Источник пост. тока1
101Плата текстолита2
62Проволока 0,5мм
5-202Проволока 0,1мм
0,047МК1Соединит.провода

Для приема и передачи используется одна общая антенна А1. Выключатель SA2 подсоединяет радиостанцию к источнику питания — во время передачи к передатчику, а при приеме к приемнику.

Прежде чем начать сборку, надо собрать все детали. Катушки индуктивности, дроссели, монтажную плату и корпус вам предстоит сделать самостоятельно. Ну, корпус это собственно не проблема, можно достать от детских раций, которые на рынке продают по 100р.

Катушки наматываются на каркасах из полистирола, оргстекла или картона с наружным диаметром 8мм и высотой 20мм(см рис 3). Все катушки имеют однослойную намотку виток к витку медной проволокой диаметром 0,5мм. Катушки L1 и L5 содержат по 10 витков. Катушки L2 и L3 наматываются на одном каркасе, без сердечника. L2 располагается в середине каркаса между половинками катушки L3. Она состоит из 4 витков, а катушка L3 имеет 8 витков с отводом провода от середины.

Дроссели L4 и L6 намотаны на корпусах резисторов типа МЛТ-0,5 сопротивлением не менее 1МОм. Обмотки состоят из 200 витков провода ПЭЛ или ПЭВ диаметром 0,1 мм и имеют индуктивность около 40 микрогенри.

Вместо микрофона можно использовать высокоомный наушник. Для сборки понадобится две платы из текстолита. На одной будет располагаться задающий генератор, на другой — приёмник и усилитель низкой частоты передатчика. Монтажными стойками и выводными штырьками служат отрезки медной луженой проволоки длинной до 10мм, вбитые в отверстия диаметром 1мм.

Примерное расположение деталей на монтажной плате показано на рис5. Они размещены с одной стороны, а с другой соединены между собой изолированным проводом диаметром 0,2-0,3мм. Батареи питания подключены к схеме гибким многожильным проводом в хлорвиниловой изоляции. Если у вас есть фольгированный гетинакс, можно сделать монтаж печатным. Проследите, чтобы соединительные провода были по возможности короче, а витки катушек и дросселей располагались взаимно перпендикулярно. Задающий генератор отделите от других частей радиостанции экраном из жести, соединив экран с плюсовым проводом питания.

Выводы высокочастотных транзисторов укоротите до 1 см. Будьте осторожны при пайке. Во избежание перегрева транзистор лучше держать плоскогубцами или пинцетом, которые будут отводить тепло.

Корпус радиостанции — коробка из пластмассы или тонкой жести. Можно использовать и испорченный телефон-трубку, но тогда для питания подберите компактные дисковые аккумуляторы.

На переднюю панель радиостанции выведена ручка конденсатора С15 для настройки приемника. На торцевой стенке корпуса располагаются переключатель SA2(прием — передача) и выключатель питания SA1. Антенна — телескопическая от радиоприемника или латунная трубка диаметром 3-5мм и длинной 900-1000мм.

Случается схема собрана правильно и детали исправны, а радиостанция работает плохо: радиус действия мал, звук искаженный, хриплый. Не огорчайтесь, а примитесь за наладку. Ее начинают с приемника. Включите рацию на «прием» и подсоедините питание. При нормальной работе сверхрегенератора в телефоне будет слышен шум, похожий на шум кипящего чайника. На время настройки вместо резистора R10 включите переменный резистор сопротивлением 33-47 кОм и с его помощью добейтесь максимального шума.

Изменяя индуктивность катушки L5 подстроечным сердечником, настройте приемник на одну из станций в выбранном диапазоне. Добившись хорошего приема сигналов, переменный резистор замените на постоянный с таким же сопротивлением.

Настроить контур приемника на нужную частоту можно с помощью УКВ сигнал-генератора, который позволит заодно измерить и чувствительность приемника. Налаживание усилителя низкой частоты сводится к точному подбору резисторов R15 и R17. Окончательно приемник настраивается в полевых условиях по сигналам передатчика.

Закончив регулировку приемника, включаем радиостанцию на «передачу». Проверку работы передатчика начните с микрофонного усилителя. Вместо резистора R4 включите наушник или капсюль ДЭМШ. Произнесите несколько слов перед микрофоном. Если голос искажён, подберите сопротивление резисторов R1 и R3.

Для проверки генератора в разрыв цепи питания коллекторов транзисторов VT3-VT4 включите миллиамперметр со шкалой 0-100мА. Величина колебательных токов транзисторов должна быть равна 60-70мА. Устанавливается она подбором резистора R9.

Для настройки генератора и антенны передатчика сделайте волномер. Схема его показана на рис.4. На каркас диаметром 22мм намотайте катушку L из 10 витков провода ПЭЛ или ПЭВ диаметром 1,2мм. Отвод сделайте от третьего витка, считая от нижнего (по схеме) конца. Конденсатор С1 — подстроечный, с воздушным диэлектриком. Микроамперметр рассчитан на ток 100мкА. Шкалу волномера (22-32МГц) нужно предварительно проградуировать по УКВ сигнал-генератору. Установите ручку конденсатора С1 против деления, соответствующего рабочей частоте передатчика, а катушку L волномера расположите в непосредственной близости от катушки L3. Изменяя емкость конденсатора С9 добейтесь наибольшего отклонения стрелки на индикаторе волномера.

Приблизив волномер к антенне, вращением сердечника катушки L1 настройте антенну в резонанс с частотой настройки контура L3C8C9, добиваясь максимального отклонения стрелки на индикаторе волномера.

Установить частоту работы передатчика в разрешенном диапазоне 27МГц можно по гетеродинному волномеру типа Ч4-1 в радиоклубе или на станции юных техников.

Источник материала.



Содержание
© Каталог радиолюбительских схем
Все права защищены.
Радиолюбительская страница.
Перепечатка разрешается только с указанием ссылки на данный сайт.
Пишите нам. E-mail: [email protected] или [email protected].
Я радиолюбитель


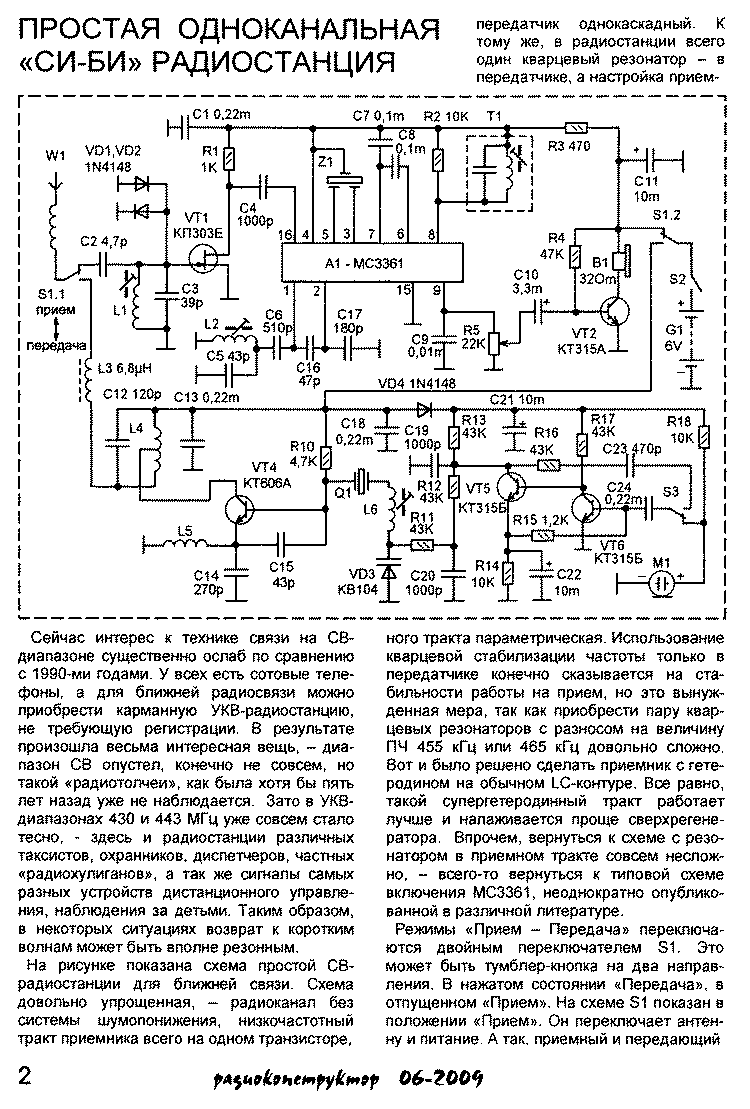

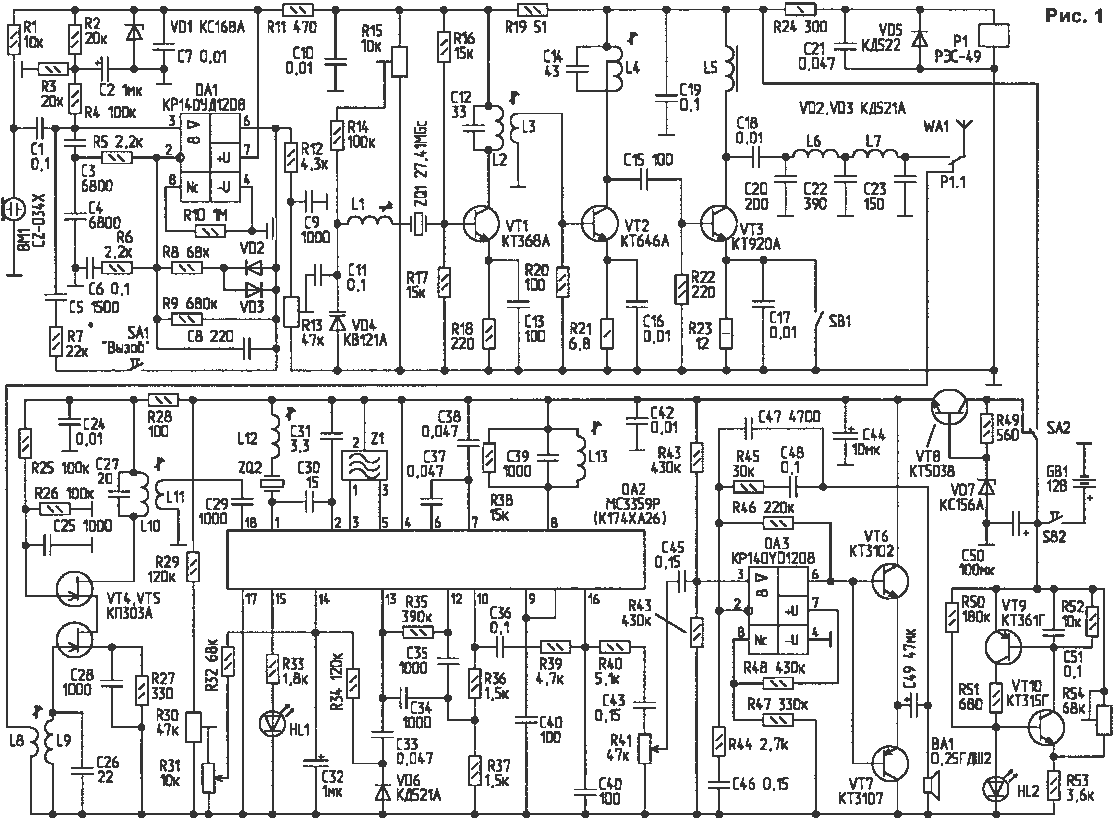

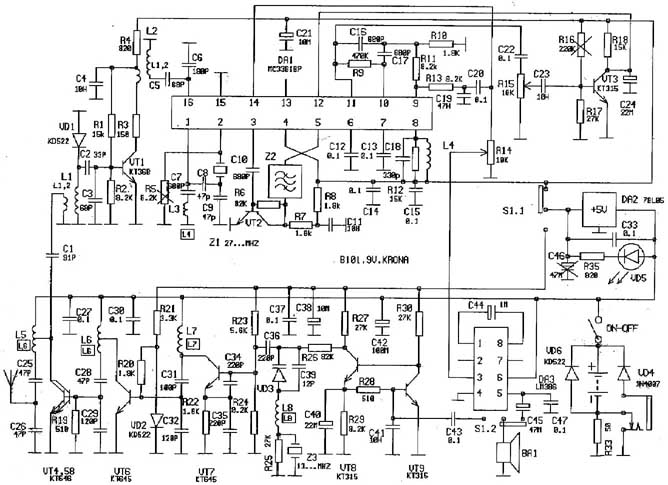

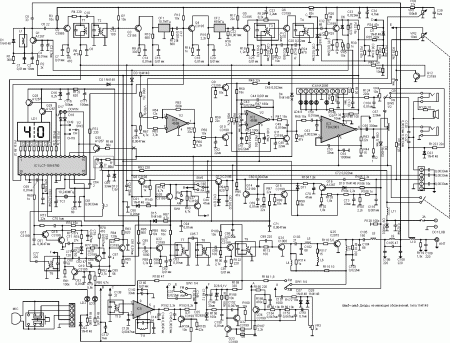

Схема рации на 10 км

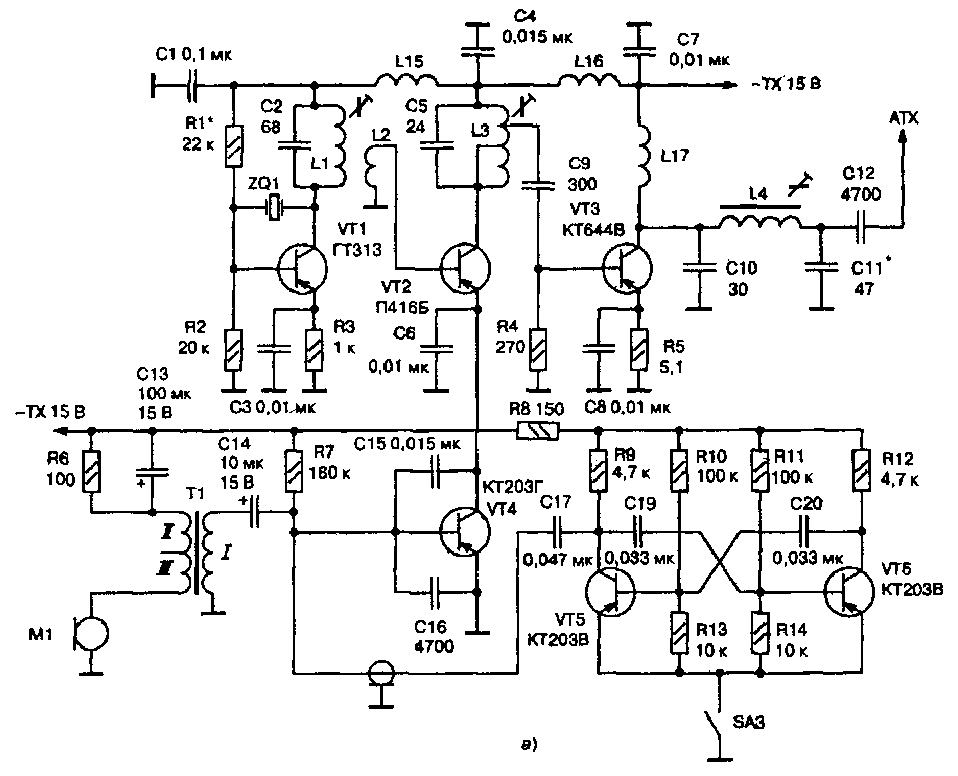

Радиостанция состоит из отдельно выполненных передатчика и приемника. На рис. Передатчик собран на пяти транзисторах. Два транзистора используются в модуляторе, три — в передающей части. Транзисторы не критичны в подборе.
