Генераторы сигналов: виды, применение и ключевые характеристики

Что такое генератор сигналов и для чего он используется. Какие бывают типы генераторов сигналов. Как выбрать генератор сигналов для конкретных задач. На какие характеристики обратить внимание при выборе генератора сигналов.

Содержание

Что такое генератор сигналов и для чего он используется

Генератор сигналов — это электронный прибор, предназначенный для создания электрических сигналов заданной формы и параметров. Основные области применения генераторов сигналов:

  • Тестирование и отладка электронных устройств
  • Калибровка измерительного оборудования
  • Моделирование различных сигналов в научных исследованиях
  • Разработка и тестирование систем связи
  • Проверка аудио и видеооборудования

Генераторы сигналов позволяют создавать сигналы с заданными параметрами частоты, амплитуды, фазы и формы сигнала. Это дает возможность всесторонне протестировать работу электронных устройств в различных режимах.

Основные типы генераторов сигналов

Существует несколько основных типов генераторов сигналов, каждый из которых имеет свои особенности и области применения:


1. Функциональные генераторы

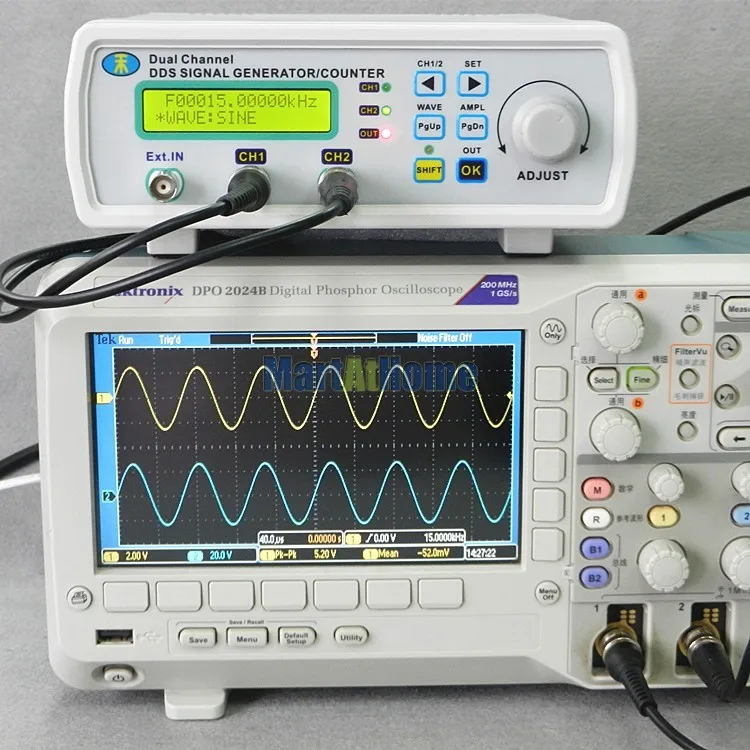

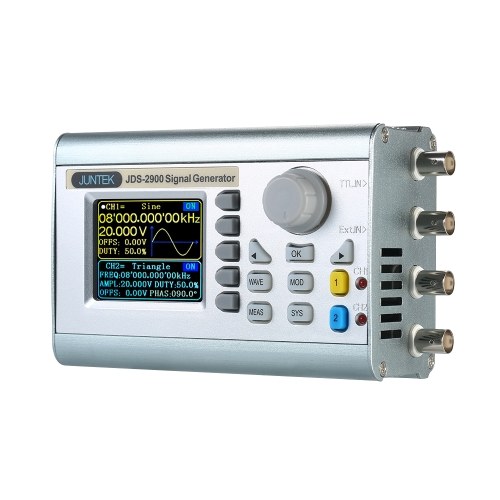

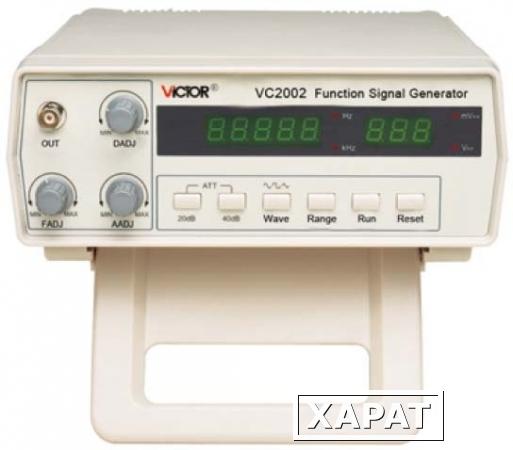

Функциональные генераторы позволяют создавать базовые формы сигналов — синусоидальные, прямоугольные, треугольные, пилообразные. Они обычно работают в диапазоне частот до нескольких десятков МГц.

2. Генераторы сигналов произвольной формы

Генераторы сигналов произвольной формы (AWG) способны создавать практически любую форму сигнала, заданную пользователем. Это позволяет моделировать сложные сигналы реальных устройств.

3. ВЧ и СВЧ генераторы

Высокочастотные и сверхвысокочастотные генераторы работают в диапазоне от сотен МГц до десятков ГГц. Они применяются для тестирования радиоприемников, сотовых телефонов и другого радиочастотного оборудования.

4. Импульсные генераторы

Импульсные генераторы специализируются на создании коротких импульсов с очень быстрыми фронтами нарастания и спада. Они используются для тестирования цифровых схем.

Ключевые характеристики генераторов сигналов

При выборе генератора сигналов следует обратить внимание на следующие важные параметры:


  • Диапазон частот — определяет, в каком частотном диапазоне может работать генератор
  • Разрешение по частоте — минимальный шаг изменения частоты
  • Стабильность частоты — насколько точно генератор поддерживает заданную частоту
  • Уровень выходного сигнала — максимальная амплитуда генерируемого сигнала
  • Разрешение по амплитуде — минимальный шаг изменения амплитуды
  • Искажения сигнала — насколько чистый сигнал способен генерировать прибор
  • Частота дискретизации — для генераторов произвольной формы
  • Объем памяти сигнала — для генераторов произвольной формы

Как выбрать подходящий генератор сигналов

Выбор генератора сигналов зависит от конкретных задач и требований. Вот несколько рекомендаций:

  1. Определите необходимый частотный диапазон
  2. Выберите тип генератора в зависимости от требуемых форм сигнала
  3. Оцените требования к точности и стабильности частоты
  4. Учтите необходимый уровень выходного сигнала
  5. Для сложных сигналов рассмотрите генераторы произвольной формы
  6. Проверьте возможность модуляции, если это требуется
  7. Оцените дополнительные функции — свипирование, пакетный режим и т.д.

Применение генераторов сигналов в различных областях

Генераторы сигналов находят широкое применение в различных сферах науки и техники:


Телекоммуникации

В телекоммуникационной отрасли генераторы сигналов используются для:

  • Тестирования приемопередающего оборудования
  • Моделирования сигналов различных стандартов связи (GSM, CDMA, LTE и др.)
  • Проверки антенн и фидерных линий
  • Измерения характеристик усилителей и фильтров

Электроника

В электронной промышленности генераторы сигналов применяются для:

  • Отладки и тестирования электронных схем
  • Проверки работоспособности цифровых устройств
  • Измерения параметров полупроводниковых приборов
  • Тестирования источников питания

Автомобильная промышленность

В автомобилестроении генераторы сигналов используются для:

  • Тестирования автомобильной электроники
  • Проверки радаров и датчиков
  • Моделирования сигналов шин данных (CAN, LIN, FlexRay)
  • Калибровки измерительных систем

Современные тенденции в развитии генераторов сигналов

Технологии генерации сигналов постоянно развиваются. Вот несколько современных тенденций:

  • Увеличение частотного диапазона до сотен ГГц
  • Повышение точности и стабильности частоты
  • Улучшение спектральной чистоты сигналов
  • Интеграция функций анализа сигналов
  • Расширение возможностей цифровой модуляции
  • Упрощение интерфейса пользователя
  • Уменьшение габаритов и энергопотребления

Эти тенденции позволяют создавать все более совершенные генераторы сигналов, способные удовлетворить растущие потребности современной электроники и телекоммуникаций.



Генераторы сигналов | Rohde & Schwarz

Генераторы сигналов | Rohde & Schwarz

Исчерпывающий ассортимент высококачественных генераторов сигналов для самых разных задач. Качество, надежность и простота использования с приборами Rohde & Schwarz.

Ознакомьтесь с широким спектром генераторов ВЧ-сигналов от компании Rohde & Schwarz, которая является экспертом в области измерений и испытаний. Наша инновационная линейка продуктов имеет лучшие в своем классе характеристики, такие как широкая полоса пропускания до 2 ГГц и диапазон частот до 44 ГГц в случае векторных генераторов сигналов высшего класса или 67 ГГц в случае аналоговых генераторов сигналов, что позволяет удовлетворить самые строгие требования НИОКР.

Rohde & Schwarz также предлагает линейку сверхкомпактных и быстродействующих генераторов сигналов для автоматизированного производства и решения среднего уровня для различных задач.

Диапазон частот генераторов сигналов можно расширить до 170 ГГц для охвата миллиметрового диапазона.

Мы также предлагаем программные опции для различных целей. В сочетании с нашими генераторами сигналов программное обеспечение R&S®Pulse Sequencer позволяет имитировать сценарии развертывания радаров. Программное обеспечение RF Ports Alignment позволяет использовать многоканальные установки с векторным генератором сигналов R&S®SMW200A и калибровкой по амплитуде, времени и фазе.

Завершающим звеном нашего обширного ассортимента решений являются гибкие генераторы вещательных сигналов и генераторы модулирующих сигналов.

Upcoming Signal Generators

Подробнее

Характеристики

{{#attributes}}

{{{ label }}}

{{/attributes}}

{{#attributes}}

{{{label}}}

{{#icon}}

{{/icon}} {{^icon}}

{{{value}}}

{{/icon}}

{{/attributes}}

{{/products}}

Запросить информацию

У вас есть вопросы или вам нужна дополнительная информация? Просто заполните эту форму, и мы свяжемся с вами в ближайшее время. .

Г-н

Г-жа

No information

Имя

Фамилия

Адрес электронной почты

Компания

СтранаAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic Of TheCosta RicaCroatiaCubaCyprusCzech RepublicCôte D’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island and McDonald IslandsHoly See (Vatican City State)HondurasHongkongHungaryIcelandIndiaIndonesiaIran, Islamic Republic OfIraqIrelandIsle Of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic OfKorea, Republic OfKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, The Former Yugoslav Republic OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States OfMoldova, Republic OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRomaniaRussian FederationRwandaRéunionSaint HelenaSaint Kitts and NevisSaint LuciaSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSpainSri LankaSudanSurinameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, United Republic OfThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin Islands, BritishVirgin Islands, U. S.Wallis and FutunaWestern SaharaYemenZambiaZimbabweÅland Islands

Телефон (напр. +7 495 1234 5678)

Город

Текст запросаProduct information requestService/Support request

Email confirmation (optional)

Я хочу получать информацию от Rohde & Schwarz по

Электронной почте

Почте

Согласие на получение маркетинговых материалов

Что именно это означает?

Я соглашаюсь с тем, что ROHDE & SCHWARZ GmbH & Co. KG и предприятие ROHDE & SCHWARZ или его дочерняя компания, указанная на данном Веб-сайте, может обращаться ко мне выбранным способом (по электронной или обычной почте) с целью маркетинга и рекламы (например, сообщения о специальных предложениях и скидках), относящейся в числе прочего к продуктам и решениям в области контрольно-измерительной техники, защищенной связи, мониторинга и тестирования сети, вещания и средств массовой информации, а также кибербезопасности.

Ваши права

Настоящее заявление о согласии может быть в любое время отозвано путем отправки электронного письма с темой «Unsubscribe» (отказ от подписки на рассылку) по адресу: news@rohde-schwarz. com.Кроме этого, в каждом отправляемом вам письме имеется ссылка на отказ от подписки на рассылку будущих рекламных материалов.Дополнительная информация об использовании персональных данных и процедуре отказа от их использования содержится в Положении о конфиденциальности.

Обязательное поле Предоставляя свои персональные данные, я подтверждаю их достоверность и свое согласие на их обработку Обществом с ограниченной ответственностью «РОДЕ и ШВАРЦ РУС» (ОГРН 1047796710389, ИНН 7710557825, находящемуся по адресу: Москва, Нахимовский проспект, 58) в следующем объеме и следующими способами: обработку с использованием средств автоматизации и без таковых, сбор, систематизацию, классификацию, накопление, хранение, уточнение, обновление, изменение, шифрование с помощью любых средств защиты, включая криптографическую, запись на электронные носители, составление и переработку перечней и информационных систем, включающих мои персональные данные, маркировку, раскрытие, трансграничную передачу моих персональных данных, том числе, на территории стран всего мира, передачу с использованием средств электронной почты и/или эцп, в том числе, передачу с использованием интернет-ресурсов, а также обезличивание, блокирование, уничтожение, передачу в государственные органы в случаях, предусмотренных законодательством, использование иными способами, необходимыми для обработки, но не поименованными выше до момента ликвидации / реорганизации Компании либо до моего отзыва настоящего согласия.

Ваш запрос отправлен. Мы свяжемся с вами в ближайшее время.

An error is occurred, please try it again later.

Общая и юридическая информация

    Manufacturer’s recommended retail price (MSRP). The price shown does not include VAT. Prices and offers are only intended for entrepreneurs and not for private end consumers.

    Условия и положения участия в розыгрыше призов «Осциллографы Rohde & Schwarz — 10 лет на рынке»

    1. Розыгрыш призов «Осциллографы Rohde & Schwarz — 10 лет на рынке» (далее «Розыгрыш») проводится компанией Rohde & Schwarz GmbH & Co. KG, адрес: Mühldorfstraße 15, 81671, г. Мюнхен, Германия, тел. +49 89 41 29 0 (далее «R&S»).

    2. Желающие принять участие в розыгрыше могут зарегистрироваться в период с 1 января 2020 г. по 31 декабря 2020 г. с указанием ФИО, названия компании и адреса корпоративной электронной почты.

    3. Участие является бесплатным и не зависит от покупки товаров или услуг.

    4. Участие в розыгрыше и получение призов возможно только для юридических лиц. Физические лицо не может участвовать от собственного имени, но допускается участие в качестве представителя юридического лица при условии заполнения заявки на участие от имени и по поручению юридического лица.

    5. Призом в розыгрыше является один из 10 осциллографов R&S®RTB2000 в период с 1 января 2020 г. по 31 декабря 2020 г.:

    Приз: 1x цифровой осциллограф R&S®RTB2000

    6. Розыгрыш проводится в штаб-квартире Rohde & Schwarz по адресу Mühldorstrasse 15, 81671, г. Мюнхен. Победитель будет оповещен по электронной почте в течение 5 (пяти) рабочих дней.

    7. Официальный представитель юридического лица обязуется сообщить Rohde & Schwarz о том, что приз был получен. В случае отказа от получения приза или отсутствии ответа в течение 2 (двух) недель будет определен новый победитель. Если определение победителя в течение 4 (четырех) недель не будет возможным, розыгрыш прекращается и приз отзывается.

    8.Сотрудники R&S и члены их семей, а также лица, знакомые с процессом проведения розыгрыша и члены их семей не допускаются к заполнению заявки на участие.

    9. Выплата стоимости приза в денежном эквиваленте не допускается. Призы не могут передаваться третьим лицам. Любые налоги, сборы, пошлины, взносы и другие платежи, взимаемые в стране участника, несет участник.

    10. Персональные данные обрабатываются только в целях участия в розыгрыше и будут удалены через 4 (четыре) недели по окончании розыгрыша, если не оговорено иное.

    11. Любой участник, не выполняющий данные Условия и положения, будет отстранен от участия в розыгрыше компанией R&S. В этом случае призы также могут быть отозваны задним числом. В случае если приз был отозван по причине невыполнения данных Условий и положений участник обязуется вернуть его за собственный счет на адрес R&S, указанный в п. 1, и будет определен новый победитель.

    12. Участники не могут претендовать на призы этого розыгрыша, и судебное разбирательство в этом отношении не допускается.

    13. Проведение розыгрыша и любые возникшие из него договорные отношения между R&S и соответствующим участником регулируются и толкуются в соответствии с законодательством Германии, без применения коллизионного права. В случае возникновения любых споров, прямо или косвенно связанных с участием в настоящем Розыгрыше, исключительной юрисдикцией обладают суды г. Мюнхена (Германия).

    * “fast delivery” inside 7 working days applies to the Rohde & Schwarz in-house procedures from order processing through to available ex-factory to ship.

      {{{login}}}

    {{{flyout}}}

    {{! ]]> }}

    Генераторы сигналов | Anritsu в Европе

    • Решения в области тестирования и измерений
    • Генераторы сигналов
    • Генераторы сигналов

    Supporting a broad range of technologies, Anritsu’s signal generators are ready to evaluate all aspects of modern communication systems. High performance specifications coupled with easy to use interfaces ensure best in class performance and fast, accurate measurements.

    Select OrderModel Number

    Model Number

    Частота

    Скорость переключения

    Уровень выходного сигнала

    Фазовый шум (SSB)

    MG362x1A
    RF/Microwave Signal Generator
    9 kHz to 20/43. 5 GHz 5 ms Min: -130 dBm (with step attenuator)
    Max: +21 dBm
    (10 GHz, std)
    +30 dBm (10 GHz, with high power opt.)
    -136 dBc/Hz (typ.)
    (10 GHz, 10 kHz offset)
    MG3710E
    Vector Signal Generator
    100 kHz — 2. 7 GHz
    100 kHz — 4 GHz
    100 kHz — 6 GHz
    ≤600 µs Min: -144 dBm
    (with High power opt.)
    Max: +30 dBm
    (with low power opt.)
    (1 GHz, 20 kHz offset)
    MG3740A
    Analog Signal Generator
    100 kHz — 2. 7 GHz
    100 kHz — 4 GHz
    100 kHz — 6 GHz
    ≤600 µs Min: -144 dBm
    (with High power opt.)
    Max: +30 dBm
    (with low power opt.)
    (1 GHz, 20 kHz offset)
    MG3690C
    РЧ/Микроволновый генератор сигналов
    0. 1 Hz — 70 GHz
    0.1 Hz — 500 GHz
    5 ms Min: -120 dBm (with step attenuator)
    Max: +19 dBm
    (10 GHz, std)
    +26 dBm (10 GHz, with high power opt.)
    -108 dBc/Hz (typ.)
    (40 GHz, 10 kHz offset)

    Select a country/region

    • Australia
    • Brazil
    • Canada
    • China
    • Denmark
    • Finland
    • France
    • Germany
    • Hong Kong
    • India
    • Italy
    • Japan
    • South Korea
    • Mexico
    • Russia
    • Singapore
    • Sweden
    • Taiwan
    • United Kingdom
    • United States
    • Viet Nam
    • Подробнее

    AustraliaBrazilCanadaChinaDenmarkFinlandFranceGermanyHong KongIndiaItalyJapanSouth KoreaMexicoRussiaSingaporeSwedenTaiwanUnited KingdomUnited StatesViet NamMore

    Генератор сигналов

    | Tektronix

    Что такое генератор сигналов?

    Генераторы сигналов Tektronix охватывают широкий спектр приложений от воспроизведения сигналов датчиков до создания высокоскоростных последовательных данных или радиочастотных сигналов с применением цифровой модуляции. Каждый универсальный генератор сигналов может создавать практически неограниченное количество сигналов — аналоговых или цифровых, идеальных или искаженных, стандартных или пользовательских. От единственного в мире прямого синтеза сигналов высокоскоростных последовательных данных для упрощения тестирования приемника до самого универсального в мире генератора сигналов произвольной формы для обычных сигналов стимула и гибких генераторов РЧ-сигналов для аналоговых и цифровых приложений — у Tektronix есть генератор сигналов для решения любых задач по отладке. .

    Типы генераторов сигналов

    Генераторы сигналов произвольной формы

    Генераторы сигналов произвольной формы Tektronix обеспечивают точное воспроизведение стандартных сигналов, возможности сигналов произвольной формы и искажений сигнала.

    Генераторы сигналов произвольной формы

    Генерация сигналов сложной формы с наилучшей общей точностью сигнала, глубиной памяти и частотой дискретизации.

    Генератор ВЧ-сигналов TSG4100A

    Чтобы получить непревзойденное решение в области генератора ВЧ-сигналов среднего диапазона по соотношению цена/качество, добавьте к своему рабочему столу генератор ВЧ-сигналов серии TSG4100A.

    Сравнение технических характеристик генераторов ВЧ-сигналов, функциональных генераторов и генераторов сигналов произвольной формы

    Модель каналов Разрешение по вертикали Полоса пропускания Частота Частота дискретизации Длина записи Цена по прейскуранту
    TSG4102A
    Генератор радиочастотных сигналов
    1 400 МГц 2 ГГц 10 300 €
    Конфигурация и предложение
    TSG4104A
    Генератор радиочастотных сигналов
    1 400 МГц 4 ГГц 13 400 €
    Конфигурация и предложение
    TSG4106A
    Генератор радиочастотных сигналов
    1 400 МГц 6 ГГц 19 700 €
    Настройка и предложение
    Генератор сигналов произвольной формы серии AFG31000 1-2 14 бит от 25 МГц до 250 МГц от 25 МГц до 250 МГц 250 Мвыб/с — 2 Гвыб/с 16 млн отсчетов/канал 2 280 €
    Конфигурация и предложение
    AFG1022
    генератор произвольных функций
    2 14 бит 25 МГц от 1 мкГц до 25 МГц 125 Мвыб/с 8к очков 841 €
    Конфигурация и предложение
    AFG1062
    генератор произвольных функций
    2 14 бит 60 МГц от 1 мкГц до 60 МГц 300 Мвыб/с 1 млн баллов 1 140 €
    Конфигурация и предложение
    Генератор произвольных функций AFG2000 1 14 бит 20 МГц 20 МГц 250 Мвыб/с 128 тыс. точек 1 790 €
    Конфигурация и предложение
    3390 Генератор сигналов произвольной формы 1 14 бит 50 МГц от 1 мкГц до 50 МГц 125 Мвыб/с 256 тыс. точек
    Настройка и предложение
    AWG5202
    Генератор сигналов произвольной формы
    2 16 бит 2 ГГц (при -3 дБ x) Прямой выход постоянного тока: 1,5 Впик-пик Дифф.
    Прямой выход переменного тока: от -17 до -5 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (стандарт)
    Выход переменного тока усилителя: от -85 до +10 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (опция)
    1,5 Квыб/с – 10 Гвыб/с (4 ГГц)
    Настройка и предложение
    AWG5204
    Генератор сигналов произвольной формы
    4 16 бит 2 ГГц (при -3 дБ x) Прямой выход постоянного тока: 1,5 В размаха размаха
    Прямой выход переменного тока: от -17 до -5 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (стандарт)
    Amp AC Out: от -85 до +10 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (опция)

    Настройка и предложение
    AWG5208
    Генератор сигналов произвольной формы
    8 16 бит 2 ГГц (при -3 дБ x) Прямой выход постоянного тока: 1,5 Вp-p Diff
    Прямой выход переменного тока: от -17 до -5 дБм, несимметричный, полоса пропускания от 10 МГц до 2 ГГц (стандарт) 2 ГГц (опция)

    Настройка и предложение
    AWG70002B
    Генератор сигналов произвольной формы
    2 8, 9 или 10 бит До 13,5 ГГц 10 ГГц 25 Гвыб/с 2 GS, 16 GS (дополнительно)
    Настройка и предложение
    AWG70001B
    Генератор сигналов произвольной формы
    1 8, 9 или 10 бит До 15 ГГц 20 ГГц 50 Гвыб/с 2 GS, 32 GS (дополнительно)
    Настройка и предложение

    Часто задаваемые вопросы о генераторе сигналов

    Для чего используется генератор сигналов?

    Генератор сигналов — это аналоговое или цифровое устройство, которое инженеры используют для создания электронных сигналов и отправки их на тестируемое устройство (ИУ) при тестировании схем. Существует несколько различных типов генераторов сигналов, включая генераторы радиочастотных сигналов, генераторы функций, генераторы сигналов произвольной формы и векторные генераторы сигналов.

    Как работает генератор сигналов?

    Генератор сигналов создает формы сигналов напряжения с заданной частотой и подает их на тестируемое устройство (ИУ). Используя переднюю панель инструмента, оператор может легко установить и отрегулировать наиболее важные параметры сигнала, такие как скорость воспроизведения, амплитуда и смещение, или добавить базовые искажения или модуляцию.

    В чем разница между генераторами сигналов и генераторами функций?

    Генератор сигналов — это любое устройство, создающее электронные сигналы. Генератор векторных сигналов специализируется на создании радиочастотных сигналов с аналоговыми и цифровыми схемами модуляции в таких форматах, как QAM, QPSK, FSK, BPSK и OFDM. Векторные генераторы сигналов обычно используются для проверки чувствительности приемников.

    Функциональный генератор обычно имеет заранее заданный список волновых форм или паттернов, которые он может воспроизводить. Оператор может изменить параметры сигнала, например, скорость его воспроизведения, амплитуду и смещение, или добавить базовые искажения или модуляцию.

    Какие бывают генераторы сигналов?

    Существует множество типов генераторов сигналов. Просмотрите диаграмму ниже, чтобы увидеть различия между ними.

    Генераторы сигналов Функциональные генераторы Генераторы радиочастотных сигналов Генераторы векторных РЧ-сигналов
    Генератор сигналов Общее название категории для аналоговых и цифровых источников электронных сигналов.
    Функциональный генератор обычно используются, когда требуются обычные формы сигналов, такие как синусоидальные, волновые, треугольные и т. д.
    Генератор произвольных функций способны формировать сигналы произвольной формы.
    Генератор сигналов произвольной формы Генераторы сигналов произвольной формы в основном используются, когда требуются скомпилированные сигналы (а не предварительно заданные общие сигналы).
    Генератор радиочастотных сигналов используются для беспроводных приложений и обычно также обеспечивают обычную аналоговую модуляцию, такую ​​как AM, FM и PM.
    (РЧ) Векторный генератор сигналов поддерживают как аналоговую, так и векторную модуляцию на РЧ-несущих для приложений цифровой связи.

    Функциональный генератор | Генераторы сигналов произвольной формы

    Современные конструкции часто бывают сложными, требующими различных стимулирующих сигналов во время испытаний. Функциональные генераторы Tektronix — это лучшие в своем классе инструменты, которые обеспечивают бескомпромиссную перестройку частоты и гарантируют точное воспроизведение сигналов каждый раз.

    Генераторы функций Tektronix с предварительно загруженными стандартными формами сигналов, возможностью произвольной формы сигналов и вариантами искажения сигнала поддерживают широкий спектр приложений и представляют собой экономичное решение для приложений, которым не требуются расширенные возможности генератора сигналов произвольной формы.

    Найдите генератор сигналов произвольной формы, подходящий для вашего приложения, или изучите все генераторы сигналов Tektronix.

    Также на этой странице

    • Как выбрать генератор произвольных функций
    • Часто задаваемые вопросы по генератору произвольных функций

    Сравнить Генераторы сигналов произвольной формы Tektronix

    org/OfferCatalog» data-product-id=»7b720124acda4955b45594fe3efc4e54″>
    Сравнить Модель Аналоговые каналы Частота дискретизации Полоса пропускания Разрешение по вертикали Длина записи Диапазон выходной частоты Стартовая цена

    AFG31000 Генератор сигналов произвольной формы

    1 — 2

    250 Мвыб/с — 2 Гвыб/с

    25–250 МГц

    14-битный

    16 Мвыб/канал

    25–250 МГц

    2 280 €

    AFG1000 Генератор сигналов произвольной формы/функций

    2

    125 Мвыб/с — 300 Мвыб/с

    25 МГц — 60 МГц

    14-битный

    8 тыс. точек — 1 млн. точек

    25 МГц — 60 МГц

    841 €

    AFG2000 Генератор сигналов произвольной формы/функций

    1

    250 Мвыб/с

    20 МГц

    14-битный

    128 тыс. точек

    20 МГц

    1790 €

    Вы можете сравнить не более 3 товаров. Чтобы сравнить этот товар, снимите флажок с одного из 3 других продуктов.

    Сначала выберите не менее двух серий продуктов.

    Как выбрать генератор сигналов произвольной формы

    Хотя при выборе правильного генератора сигналов произвольной формы для вашего стенда необходимо учитывать ряд факторов, вот несколько наиболее важных соображений.

    Вознаграждение Описание
    Частота дискретизации Влияет на частоту и точность основного выходного сигнала. Частота дискретизации должна более чем в два раза превышать самую высокую спектральную частотную составляющую генерируемого сигнала, чтобы обеспечить точное воспроизведение сигнала.
    Полоса пропускания Аналоговая полоса пропускания выходной схемы генератора сигналов должна быть достаточной для обработки максимальной частоты, поддерживаемой его частотой дискретизации. Другими словами, должна быть достаточная полоса пропускания, чтобы передать самые высокие частоты и времена перехода, которые могут быть синхронизированы из памяти без ухудшения характеристик сигнала.
    Длина записи Определяет максимальное количество выборок, которые могут быть сохранены, и играет важную роль в точности сигнала, поскольку определяет, сколько точек данных можно сохранить для определения формы волны. В частности, в случае сложных сигналов глубина памяти имеет решающее значение для точного воспроизведения деталей сигнала.
    Диапазон выходной частоты Возможно, одним из самых важных соображений — и часто самым большим фактором, влияющим на цену — является диапазон частот. Очень важно выбрать генератор функций, который может работать в частотном диапазоне, поддерживающем ваши тесты.
    Шум и дрожание Эти две характеристики очень тесно связаны между собой и представляют собой нежелательные искажения сигнала, которые необходимо свести к минимуму.
    Количество каналов В зависимости от потребностей приложения может быть достаточно одного выхода. Но, например, для модуляции IQ два выхода обязательны.
    Пользовательский интерфейс Большой современный сенсорный экран с отзывчивой обратной связью стал ключевым фактором в лабораториях, где важно время тестирования.

    Часто задаваемые вопросы о генераторе произвольных функций

    Для чего используется генератор функций?

    Функциональный генератор — это часть электронного контрольно-измерительного прибора, используемая для генерации и передачи стандартных сигналов, обычно синусоидальных и прямоугольных, на тестируемое устройство. Его можно использовать для проверки конструкции или подтверждения того, что часть электронного оборудования работает должным образом.

    В чем разница между генератором функций и генератором сигналов?

    Генератор сигналов — это любое устройство, создающее электронные сигналы. Генератор векторных сигналов специализируется на создании радиочастотных сигналов с аналоговыми и цифровыми схемами модуляции в таких форматах, как QAM, QPSK, FSK, BPSK и OFDM.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
