Варианты зигзагообразной антенны Харченко — RadioRadar

В самом начале 60-х годов прошлого века нашим соотечественником Харченко К. П. была предложена простая плоская зигзагообразная (Z) антенна с хорошими характеристиками. Ниже рассмотрены её возможные модификации, в том числе варианты с настроенным активным рефлектором.

Авторское свидетельство № 138277 на изобретение под названием «Диапазонная направленная антенна» Константину Павловичу Харченко было выдано в 1961 г. (по его заявлению от 16 июня 1960 г.). В том же году были опубликованы материалы в журнале «Радио» для повторения радиолюбителями [1, 2]. И впоследствии в течение более 50 лет редакция неоднократно вспоминала эти публикации. Зигзагообразная (Z) антенна Харченко стала знаменательным событием в ряду лучших разработок. Она оказалась не критичной к материалам и размерам при изготовлении, имеет хорошее согласование с отходящим кабелем. В ней удачно сочетаются кратные элементы синфазной антенной решётки с одной точкой питания.

Несмотря на прекрасные электрические и эксплуатационные характеристики, организованного широкого использования зигзагообразных антенн не произошло. У нас в стране в то время уже массово применяли признанные во всём мире протяжённые и объёмные директорные антенны Уда-Яги (их ещё называют «волновой канал»), так как их
освоили в производстве промышленные предприятия. Они, как сейчас говорят, обеспечивали рынок. Однако простота изготовления зигзагообразных антенн и их притягательные характеристики при информационной поддержке журнала «Радио» и радиолюбительских связей сделали эту антенну доступной даже для неподготовленных пользователей.

В предисловии книги «УКВ антенны» [3], выпущенной в 1969 г., К. П. Харченко сообщил, что многие радиолюбители, используя зигзагообразные антенны, вели приём телевизионных передач в диапазоне МВ, в том числе от телецентров, удалённых на 80, 120, 200 и даже 300 км. И действительно, из истории техники того времени можно узнать, что в удалённых от телецентров местностях зигзагообразные антенны вытесняли антенны «волновой канал» и другие конструкции. Кроме этого, Z-антенны Харченко были также удостоены внимания военных, воспользовавшихся их положительными качествами в радиорелейной связи диапазона ДМВ.

В последние годы авторы провели широкое компьютерное моделирование Z-антенн, в том числе с использованием программы MMANA, предложенной в журнале «Радио». Конструктивное их исполнение показало хорошие результаты. Антенны адаптированы к поддиапазону IV эфирного телевещания на ДМВ. Именно на частотах 470…582 МГц наиболее широко ведётся аналоговое телевизионное вещание и развёртывается цифровое телевидение.

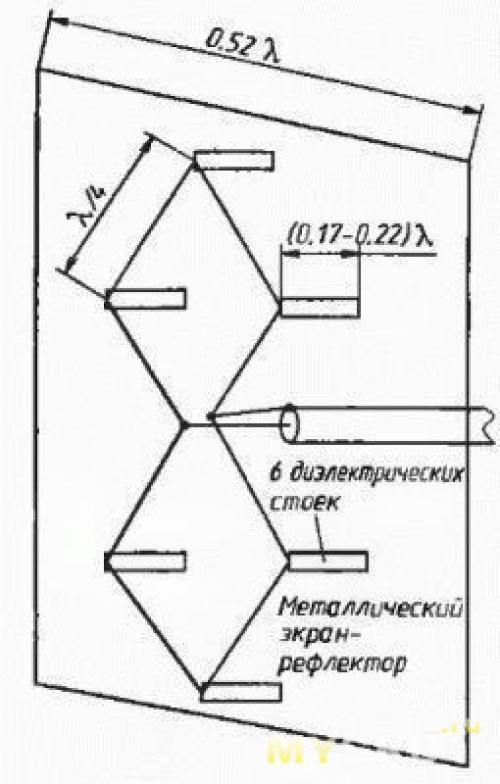

Наиболее распространённая [3] исходная зигзагообразная антенна, выполненная однопроводным полотном со стороной λ_ср/4, изображена на рис.1,а. В указанном телевизионном диапазоне (с принятой для простоты средней частотой 525 МГц) она обладает диаграммами направленности в горизонтальной и вертикальной плоскостях, представленными на рис. 2,а. Результаты соответствуют размещению антенны на высоте 15 м над уровнем земли. Коэффициент усиления антенны равен 10,9 дБи, а коэффициент стоячей волны — 2,4. Их изменение в поддиапазоне показано на рис. 3,а. Элевация, т. е. возвышение максимума диаграммы направленности над уровнем земли, равна 6°.

Рис. 1.



Рис. 2.



Рис. 3.



Эффективность зигзагообразной антенны можно повысить за счёт улучшения направленности, применив экран-рефлектор [3], отстоящий от основного полотна на λ_ср/4, как это изображено на рис. 1,б. Это приводит к увеличению коэффициента усиления до 14,6 дБи. Для сравнения аналогичные диаграммы и характеристики модернизированной конструкции представлены на рис. 2,б и 3,б.

Более поздней версией исходной зигзагообразной антенны можно назвать двойную треугольную зигзагообразную антенну, изображённую на рис.1,в. Она — одна из лучших Z-образных антенн [4], хотя и обладает немного худшими характеристиками, показанными на рис. 2,в и рис. 3,в. Однако снижение коэффициента усиления антенны всего на 1,4 дБи компенсируется на практике простотой и компактностью конструкции.

Стремление к дальнейшему совершенствованию классических вариантов антенны побудило обратиться к конструкциям других интервалов частот, особенно к использованию активного рефлектора. В сложных коротковолновых настроенных антеннах с линейными синфазными горизонтальными составляющими применяют идентичные активные рефлекторы, расположенные на λ_ср/4 от основного полотна. Их подключают через фазирующие контуры, обеспечивающие в них опережающий сдвиг токов по фазе на 90^о [5]. Прямой перенос такого способа на зигзагообразные антенны приводит лишь к ухудшению характеристик по сравнению с пассивным рефлектором.

Более интересным оказалось использование для классической антенны в качестве активного рефлектора двойной треугольной зигзагообразной антенны с удвоенными размерами плеч, как изображено на рис.1,г. Такое решение обеспечило увеличение коэффициента усиления антенны до 14,83 дБи, уменьшение уровня боковых лепестков, как показано на рис. 2,г, и значительное выравнивание и улучшение КСВ, что можно видеть на рис. 3,г.

За счёт дополнительной модернизации активного рефлектора, как представлено на рис. 1 ,д, можно ещё больше улучшить характеристики предложенного решения, как показано на рис. 2,д и 3,д. Особенно это касается увеличения коэффициента усиления и его выравнивания на верхних частотах интервала. Кроме того, антенна во всём поддиапазоне имеет КСВ менее двух. Самостоятельное изготовление инновационного образца не предполагает затруднений, так как его составляющие многократно были описаны раньше.

Литература

1. Харченко К. Зигзагообразная антенна. — Радио, 1961, № 3, с. 47, 48.

2. Харченко К. Антенна для дальнего приёма телевидения. — Радио, 1961, № 4, с. 28, 29, 32.

3. Харченко К. П. УКВ антенны. — М.: ДОСААФ, 1969, с. 77-96.

4. Сидоров И. Н. Идеальный телеприём в дачном доме, на садовом участке, далеко за городом. — С.-Пб.: Лениздат, 1998, с. 87-95.

5. Марков Г. Т. Антенны. — М.: Госэнерго-издат, 1960, с. 455-460.

Авторы: В. Милкин, Н. Калитёнков, В. Лебедев, А. Шульженко, г. Мурманск

Антенна Харченко (зигзагообразная): онлайн расчет

Популярность интернета среди населения постоянно растет. Однако многие люди проживают в таких местах, где сигнал очень слабый или отсутствует вообще. В связи с этим, очень остро встает проблема увеличения мощности и качества приема интернета. Медленная скорость отнимает много времени и не дает желаемого результата. Поэтому нередко на помощь приходит внешняя антенна Харченко, сконструированная в виде двойного квадрата, материалом для которого служит толстая медная проволока. Соединение квадратом между собой происходит в местах незамкнутых углов, где и выполняется подключение телевизионного кабеля.

Такая антенна требует точный расчет под цифровое эфирное телевидение. Для улучшения направленности в некоторых конструкциях может быть установлена решетка или сплошной экран из токопроводящего материала. Подобная биквадратная антенна позволяет решить множество проблем с приемом сигнала и скоростью интернета. Самодельные конструкции, включающие в себя различные типы антенны Харченко изготавливаются сравнительно легко и включают в себя металлические и пластиковые детали, а также элементы из других материалов, соединяемые разными способами. Подобные конструкции легко изготавливаются самостоятельно, в том числе и антенна Харченко для ТВ своими руками.

Содержание

Антенна Харченко для модема

В настоящее время многие пользователи стремятся увеличить скорость своего мобильного интернета. Особенно остро эта проблема стоит перед теми, кто проживает на значительном удалении от базовой станции, пользуясь интернетом на очень низкой скорости. В таких ситуациях наилучшим выходом из положения становится антенна Харченко для 3g модема своими руками, которую достаточно легко изготовить в домашних условиях.

Эта рамочная конструкция известна как ДМВ антенна еще с 60-х годов прошлого века. Она имеет зигзагообразную рамочную конфигурацию, благодаря которой устройство становится очень эффективным.

Система состоит из двух квадратных элементов. Для того чтобы сделать расчет антенны для 3g модема на частоту 2100 МГц, размер каждой стороны квадрата должен составлять 53 мм. Вся конструкция выполняется в виде сцепленной структуры, включающей в себя две ромбовидные фигуры с внутренними углами 1200. Это делается с целью снижения внутреннего сопротивления устройства. Соединение ромбов осуществляется между собой методом пайки. Сюда же в дальнейшем припаивается кабель высокой частоты.

Более точные данные можно получить, используя онлайн калькулятор для расчета антенны Харченко, в который достаточно всего лишь ввести необходимые исходные данные.

Для повышения эффективности прибор может использоваться совместно с рефлектором. Обычно эта деталь является металлической пластиной, а наиболее подходящим материалом для ее изготовления служит фольгированный текстолит. В данном случае антенны включает в себя определение расстояния между приемным устройством и рефлектором. После расчетов и заготовки материалов, может быть изготовлена антенна Харченко для модема своими руками.

Соединение деталей между собой осуществляется с помощью термоклея. Зафиксировать нужное расстояние между элементами можно с помощью какого-либо предмета с наиболее подходящими размерами. Затем выполняется подключение антенны к устройству. Поскольку в модемах отсутствуют разъемы для подключения внешних антенн, они просто обматываются проволокой, которая затем соединяется через кабель с приемным устройством. В случае необходимости, по такой же схеме может быть изготовлена антенна Харченко для 4g модема.

По окончании сборки, на противоположном конце кабеля, который будет соединяться с модемом, нужно собрать так называемое устройство согласования, предусмотренное специально для таких приборов. Для этой цели используется медная фольга, такая же, как в печатных платах. Выполняемый расчет антенны для 4g модема такой же, как и в предыдущем варианте.

При наличии разъема для внешней антенны, подключение кабеля осуществляется с помощью специального переходника. После всех соединений, антенна для модема считается готовой к использованию. Настройка приема сигнала для 4g выполняется экспериментально, путем медленного поворота конструкции вокруг оси до получения наиболее четкого сигнала. Качество сигнала определяется количеством черточек на значке, отображаемом на компьютере или мобильном телефоне.

Антенна Харченко для цифрового ТВ

Для работы цифрового телевидения используется диапазон дециметровых волн. Поэтому перед конструированием следует выполнить антенны Харченко для DVB t2, чтобы максимально усилить прием сигнала.

Сама конструкция выглядит достаточно компактно, изготавливается в классическом варианте из двух ромбов, в итоге получается антенна зигзагообразная без рефлектора. В качестве основы может использоваться любой токопроводящий материал, например, медный или алюминиевый проводник, диаметром 1-5 мм. Также подойдут трубки, полоски, уголки, профили и т.д. Лучше всего для этих целей подходит медная проволока толщиной 3 мм. Она очень легко гнется, выравнивается и паяется. Далее антенна для цифрового ТВ должна изготавливаться в определенной последовательности. Сопротивление телевизионного кабеля должно быть примерно 50-75 Ом.

Качество цифрового сигнала не зависит от расстояния, как это происходит в аналоговом телевидении. В данном случае, когда антенна для ТВ нормально работает сигнал нормально поступает в телеприемник, если же имеют место сбои, то никакого сигнала вообще не будет. Соответственно не будет и изображения. Если сигнал есть и он нормально принимается, то изображение будет одинакового качества на всех каналах. Этот фактор нужно обязательно учитывать, когда выполняется расчет антенны для цифрового ТВ, хотя индивидуальные настройки могут быть разными для того или иного региона.

Непосредственно телевизионная антенна Харченко изготавливается в определенной последовательности:

• Вначале нужно отмерить кусок проволоки общей длиной 112 см и согнуть его, соблюдая размеры участков попеременно 13 и 14 см.
• После всех изгибов образуется два конца, которые необходимо зачистить на расстояние 1,5-2 см. На концах делаются петли и фиксируются между собой. Место стыков полностью запаивается. Затем, к одному из стыков припаивается центральная жила, а к другому – оплетка. В результате, получается готовая антенна или двойной квадрат.
• Биквадратная антенна для телевизора требует телевизионного кабеля примерно 3 метра. Со стороны антенны он зачищается на 2 см, а со стороны штекера – на 1 см. Штекер можно выбирать на свое усмотрение. Его так же как и проволоку нужно зачистить с помощью надфиля или какого-то острого предмета. Таким образом, зигзагообразная антенна Харченко для цифрового ТВ почти готова к использованию.
• По окончании пайки все стыки следует залить горячим клеем из пистолета. Пока клей не остыл, его излишки нужно собрать. Получается одновременно надежное и эластичное соединение. На самой антенне места пайки тоже заливаются клеем.

Антенна Харченко для телефона

Выносная антенна направленного действия способна существенно увеличить возможности мобильного телефона и повысить качество связи при нахождении абонента в отдаленной местности. В продаже не всегда можно встретить наиболее подходящий вариант, поэтому лучшим выходом из положения становится антенна Харченко для сотовой связи, изготовленная из подручных материалов своими руками.

Наиболее доступный вариант представляет собой стандартную конструкцию, рассмотренную выше. Такая антенна размеры должна иметь исходя из конкретных условий эксплуатации. Все необходимые материалы продаются в хозяйственном магазине. Наиболее простые конструкции могут напрямую соединяться с кабелем и не требуют каких-либо специальных настроек.

Необходимо в первую очередь запастись медной проволокой, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения будут производиться без пайки, потребуются специальные разъемы для антенн F-типа и соединители. Когда планируется две антенны Харченко соединить в параллель возможно понадобится рефлектор, который может быть жестяным или алюминиевым. Изоляция стыков выполняется с помощью термоусадочной трубки или изоленты. Для соединения методом пайки потребуется паяльник.

Медная проволока, подготовленная заранее, изгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Далее калькулятор антенны определяет точку соединения этих ромбов, как место соединения с кабелем. К данной точке припаивается кусок кабеля, размером 50 см, а к его противоположному концу накручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.

В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция получается такая же, как антенна для т2, когда выполняется соединение между собой нижнего конца рамки и рефлектора через оплетку кабеля. С этой целью в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. Предварительно к этому разъему припаивается кабель и рамка, расположенная на расстоянии свыше 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в наиболее простом варианте, готова к использованию.

Для непосредственного соединения приемного устройства с мобильным телефоном используется пигтейл, представляющий собой специальный провод. Один его конец соединяется с антенным кабелем, а другой – при помощи разъема с антенным гнездом телефона. В данном случае проблема рассчитать антенну отсутствует и какие-либо отдельные настройки не требуются, достаточно всего лишь наиболее оптимально расположить антенну, ориентируясь на качество принимаемого сигнала. Мачту с приемным устройством рекомендуется устанавливать, как можно ближе к дому, лучше всего возле окна, чтобы максимально уменьшить длину кабеля.

Калькулятор антенны Харченко

Самодельная цифровая телевизионная антенна DVB-T2

Телевидение сегодня есть в каждом доме. С развитием техники меняется качество телевизионных сигналов и способы их передачи. И если вчера использовалось допотопное аналоговое вещание, то сегодня упорно обсуждается исключительно цифровое.
В России вещанием занимается государственная компания РТРС. С 2012 года постановлением правительства признан единый стандарт цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания. РТРС, как единственный эфирный оператор, предлагает для бесплатного просмотра два мультиплексных пакета (РТРС-1 и РТРС-2). Все, что вам нужно, это современный приемник-антенна, один из вариантов которого мы сегодня предлагаем сделать своими руками.

За основу этой самоделки была взята разработка инженера Харченко К.П., предложившего аналогичные антенны для дециметрового диапазона (ДСК), популярные в 90-х годах прошлого века. Это похоже на апертурные антенны, в основе которых лежит облучатель в виде зигзага. Сигнал накапливается плоским рефлектором, который по размерам превышает вибратор не менее чем на 20%.

Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в месте присоединения фидера (кабеля). Габаритные размеры даны на основании статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются по предложенным формулам. По этой технологии такие антенны можно рассчитать даже на слабый сигнал около 500 МГц.

Что потребуется для сборки антенны

Материалы:

• Решетка для барбекю;

• Аэрозольная краска для автомобилей;

• Растворитель или ацетон;

• Набор сверл для обычной дрели;

• Кабель телевизионный коаксиальный — не более 10 м;

• Полметра трубы ПВХ ХВ, диаметр — 20 мм;

• Дюбели металлические для гипсокартона;

• Провод медный для антенного вибратора, диаметр жилы — 2-3,5 мм;

• Две тонкие металлические пластины.

Инструменты:

• Мощный паяльник на 100 Вт;

• Отвертка с насадками;

• Пистолет для горячего клея;

• Плоскогубцы, молоток, кусачки;

• Малярный нож, рулетка, карандаш.

Приступаем к антенне

Изготовление каркаса вибратора

Отмеряем необходимую длину медного провода с запасом около 1см. Также можно использовать медную или алюминиевую трубку диаметром до 12 мм.

Медную жилу зачищаем от изоляции, и выравниваем молотком по твердой поверхности. Отметьте середину и сделайте изгиб на 90°. Аккуратнее всего это получится сделать в тисках, слегка зажав медную жилу и выровняв ее молотком.

По нашим расчетам стороны квадратов будут 125 мм. Отмечаем их рулеткой, и производим загибы.

С одного конца откусить бокорезами небольшой фрагмент, сделав кончик заостренным под 45°. Согнув второй квадрат, проводим ту же процедуру, откусив конечный конец жилки. Квадраты для этого можно немного расправить.

На средних сгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие надрезы напильником. Это поможет нам стянуть вместе оба свободных конца, и зафиксировать их тонкой медной проволокой.

С помощью жидкой канифоли или флюса залудим паяльником средние изгибы. Это необходимо сделать со всех сторон медного сердечника вибратора.

Зачищаем коаксиальный кабель 4-5см. Скручиваем оплетку или внешний проводник в единый провод, оборачиваем его вокруг одного из изгибов. Припаяйте его к медному сердечнику паяльником.

Зачищаем изоляцию внутреннего проводника, а также оборачиваем ею следующий изгиб каркаса. Припаивать его нужно аккуратно придерживая пассатижами изоляцию, т. к. от температуры она может просто сместиться от центра. Сначала нагреваем рамку в зоне пайки, а уже потом сам проводник.

Подвод коаксиального кабеля фиксируем нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем с помощью пистолета. Исправить дефекты получившейся литой формы клея можно с помощью фена.

Отражатель для приготовления пищи

Мы используем недорогую сетку для барбекю в качестве отражателя или отражающего экрана. Это хороший материал, так как даже стальные образцы таких изделий покрыты антикоррозийным анодированным покрытием, не говоря уже о нержавеющей стали. Подойдет и теплообменник от современного холодильника или гриль-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.
Решетка рефлектора должна быть больше рамки вибратора, но не обязательно симметричной. Обрезаем захваты ручки, в нашей конструкции они будут лишними.

Рамку антенны размещаем посередине рефлектора, и размечаем места ее креплений. Для крепления можно использовать две пластины из любого металла. Изгибаем их по решетке, и сверлим отверстия диаметром 5 мм.

Сборка антенны

Отрезаем два отрезка трубы ПВХ длиной 75 мм, и вкручиваем их в конец каждого шурупа, отрезая выступающие части. У дюбелей для гипсокартона отломите заостренные концы и ввинтите их в противоположный конец трубок.

Обе стойки ПВХ крепим к планкам на рефлекторе саморезами. Залудить раму на торцах, подходящих к стойкам для лучшей теплоотдачи.

На стойках отмечаем высоту 68 мм, и ставим на риск. Концы каркаса нагревают паяльником, и припаивают к стойкам до нужных отметок.

Заливаем концы стоек горячим клеем, надежно фиксируя раму вибратора у их основания. Определяем положение троса относительно установки антенны, и фиксируем его на раме капроновыми стяжками.

Так как окисление ухудшает качество принимаемого сигнала, необходимо защитить рамку рефлектора. Использование аэрозольной краски совсем не сложно сделать.

Так как у нас решетчатый экран, то закрепить готовую антенну на мачте или секции трубы с помощью хомутов очень просто. На противоположном конце телевизионного кабеля монтируем стандартный телевизионный разъем F. Закрываем его для изоляции термоусадочным кембриком, и нагреваем.

Втыкаем штекер в штекер телевизора. Подключаем кабель к цифровому телеприемнику или напрямую к телевизору с цифровым тюнером, и наслаждаемся бесплатным просмотром телеканалов в цифровом качестве.

По возможности такую ​​антенну следует размещать в сторону ретранслятора. Для усиления приема сигнала каркас вибратора дополнен несколькими «квадратами», а сетка рефлектора усложнена горизонтальными изгибами.

Посмотреть видео изготовления телевизионной антенны DVB-T2

пошаговая инструкция изготовления самоделки

Благоустройство загородного участка предполагает повышение комфортности проживания дачников. Одним из неизменных атрибутов пассивных развлечений является телевидение.

Вдали от города часто возникают проблемы с качеством сигнала и трансляции. Антенна для дачи, сделанная своими руками, позволяет решить эту задачу, затрачивая минимум средств и времени. Вариантов самодельных устройств очень много, их выбор определяется удаленностью от телевышки и типом сигнала.

В этом материале рассмотрим сборку простейших самодельных моделей — в статье дана подробная инструкция по изготовлению со схемами и чертежами. Также есть список необходимых материалов и инструментов.

Содержание статьи:

• Нюансы изготовления ловителей сигналов
• Инструкция по сборке лучшей антенны
  • Самоделка №1 — простая телевизионная антенна
  • Самоделка №2 — рамочная антенна из трубы
  • Самоделка №3 — Улавливатель сигналов Харченко
  • Самоделка №4 — Двойная квадратная антенна
  • Самоделка №5 — Антенна от телевизора
• Выводы и полезное видео по теме

Нюансы изготовления ловителей сигналов

3

3

3 для изготовления самодельного устройства необходимо иметь представление о возможных конструкциях и правилах их сборки.

Все многообразие телевизионных антенн принято делить на несколько типов:

1. Всеволновый . Частотонезависимая антенна самая дешевая, простая в изготовлении. Основа – металлический каркас, а в качестве приёмников – жестяные контейнеры или пивные банки. Конструкция не отличается высокими эксплуатационными параметрами, но вполне подойдет для дачи, если рядом будет располагаться телебашня.
2. Логопериодический . Принцип работы сравним с рыболовной сетью, сортирующей добычу при поимке. Устройство не сложное в изготовлении, а его параметры превышают характеристики всеволновых моделей. Антенны согласуются с фидером в любом диапазоне.
3. Дециметр . Дизайн, который хорошо работает независимо от условий приема. Возможны различные формы исполнения: зигзаг, ромбы, круг и др.

Детали антенны, по которым проталкиваются токи полезного сигнала, соединяются или спаиваются. Однако при размещении устройства на крыше дома такие контакты со временем будут подвергаться коррозии.

Одним из условий достаточной чистоты и стабильности приема является минимальное количество стыков в конструкции ловушки сигнала

Кроме этой нормы, при создании собственной антенны для дачи целесообразно придерживаться следующих правил:

1. Центральная жила и оплетка изготовлены из недорогих сплавов, устойчивых к коррозионным процессам. Однако паять их сложно — работа ведется с особой осторожностью, чтобы не спалить провод.
2. Для соединения элементов необходимо использовать паяльник мощностью 40 Вт, флюсовую пасту, легкоплавкий припой.
3. Использование алюминиевой проволоки для создания деталей конструкции нежелательно. Материал быстро окисляется, теряя способность проводить сигнал. Оптимальный вариант – медь, доступная альтернатива – латунь.

Площадь сбора ловушки должна быть большой. Для его увеличения к каркасу можно симметрично прикрепить металлические стержни, что устраняет эфирные шумы.

Подключение простейшего усилителя сигнала к антенне значительно улучшит качество трансляции. Заводские изделия уже оснащены этим элементом.

Самодельная тандемная антенна и обеспечит необходимую мощность приема. Достаточно вывести конструкцию на крышу и установить в сторону ближайшей телебашни.

Инструкции по сборке лучшей антенны

Своими руками можно собрать множество интересных и эффективных антенн. Рассмотрим подробные инструкции по изготовлению самых лучших и простых в изготовлении моделей.

Самоделка #1 — простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от дачи, то подойдет самая обычная конструкция, собранная из двух трубок и кабеля. Провод подключается к соответствующему входному разъему телевизора.

Схема и подбор материалов

Типовое устройство примитивной дачной антенны показано на рисунке ниже. Видно, что две трубы одинаковой длины соединены на пластине, которая, в свою очередь, закреплена на мачте.

Ловушку из трубы можно сделать за пару часов. Работа не требует какой-либо квалификации исполнителя и наличия дорогостоящего инструмента

В первую очередь необходимо узнать частоту вещания местной телевышки — от параметра зависит длина труб.

Диапазон вещательного диапазона 50-230 МГц. Для каждого канала требуется своя длина «усов» антенны.

В таблице приведены расчетные параметры ловушки сигналов исходя из частоты эфирного вещания. Вещательная полоса разделена на 12 каналов

Для изготовления антенн подходят трубы из дюралюминия, стали, латуни. Их диаметр может варьироваться в пределах — 8-24 мм, чаще всего берут 16 мм. Главное условие – отрезки должны быть равноценными, изготовленными из труб с одинаковыми свойствами.

Необходимые материалы:

• Металлическая труба — отрезок на 6 см короче длины, определенной по табличным значениям;
• Провод 75 Ом , необходимая длина — расстояние от телевизора до антенны плюс 2 м на провисание и согласующую петлю;
• толстый изоляционный гетинакс — толщина от 4 мм;
• полоски металлические , на пластине;
• мачта для антенны — может быть угловой, при небольшой высоте допустимо использование деревянного бруса.

Для работы желательно запастись паяльником, припоем, флюсом. Соединения центральных проводников рекомендуется пропаять — это продлит срок службы устройства и улучшит качество изображения.

Для защиты от окисления швы должны быть заполнены силиконом, эпоксидной смолой. Доступный, но не надежный способ – тейпирование.

Сборка и доработка изобретения

Сначала отрежьте нужный размер трубы и распилите ее на две равные части. Можно использовать кусачки.

Следующим шагом является сплющивание пробирок с одной стороны, чтобы их можно было легко прикрепить к держателю. Сегменты накладывают на гетинакс, отмечают точки фиксации.

Расстояние между внутренними концами трубок 6 см, а расстояние между дальними концами — расстояние, указанное в таблице.

Последующий ход работы:

1. Усы антенны прикрепить к держателю струбцинами, а саму гетинаксовую пластину зафиксировать на мачте.
2. Соединение труб через согласующее устройство — кабельную петлю типа РК-1,3,4. Параметры элемента отображены в правой колонке таблицы, принцип изготовления показан на схеме антенного устройства.
3. Центральные жилы припаять к концам трубок, оплетку соединить с отрезком аналогичного проводника.
4. Подсоедините центральные жилы концов согласующей петли к телевизионному кабелю. Соедините косу медной проволокой.
5. На перекладине закрепите петлю и проволоку, направленную вниз.
6. Поднять мачту на крышу загородного дома, отрегулировать антенну.

Для определения оптимального положения устройства необходимы два человека. Первый вращает антенну на улице, а второй следит за сменой изображения на ТВ.

Для быстрой настройки можно подсмотреть у соседей, с какой стороны дома находится приемник и куда направлены вибраторы

Поймав хорошее качество сигнала, конструкция фиксируется в выбранном положении.

Самоделка #2 — рамочная антенна из трубы

Модуль немного сложнее в изготовлении, но расширяет дальность приема до 40 км. Основная сложность заключается в необходимости гибких труб.

Радиус изгиба не играет особой роли. Основные требования к устройству: расстояние между внутренними торцами 65-70 мм, ровность и симметричность крыльев

Длина кабеля и трубы рассчитывается на основе частоты вещания телеканалов.

Заготовки изготавливаются по требуемому параметру — измеряется и отрезается вибратор, проволока для согласующего устройства. Рекомендуемый диаметр трубы 12-18 мм.

Табличные значения соответствия частоты канала и параметров ловушки сигналов. Например, при эфирном индексе 93,25 МГц длина трубы должна быть 151 см, а длина согласующего кабеля 104 см

Сборка начинается с изгиба трубы. Край вибратора сплющен и запаян. Труба заполняется песком, а второй конец заделывается по аналогии с первым. Края можно заглушить, посадив заглушки на силикон.

Фигурная труба крепится на мачту. К концам вибратора прикручиваются и припаиваются согласующие петли, закрепляется телевизионный кабель. Закрепите оплетку медной проволокой и приступайте к настройке.

Самоделка #3 — Улавливатель сигналов Харченко

Восьмерка или зигзаг телевизионная антенна подходит для цифрового телевидения DVB-T2, вещающего в диапазоне ДМВ. Модуль прост в изготовлении. Для реализации проекта понадобится токопроводящий металл.

Расчет и разработка чертежа

Устройство телевизионной антенны очень примитивно — два квадрата/ромба скрепленные между собой. В оригинальном варианте модуль Харченко предусматривает расположение за фигурными элементами рефлектора.

Для аналоговых сигналов необходимо поле из металлических полос. Прием цифрового телевидения возможен без рефлектора. Поле можно организовать позже, если прием слабый

Чтобы сделать зигзагообразную антенну, длину волны рассчитывать не надо. Желательно построить конструкцию более широкополосной — это увеличит ее возможности.

При желании можно рассчитать параметры устройства. Значение волны передаваемого сигнала делим на 4 — полученное значение и есть сторона квадрата.

Между двумя частями телевизионной антенны должно быть небольшое расстояние. Для сохранения просвета достаточно сделать внешние стороны подлиннее, а внутренние покороче. Длина сторон (В1 и В2) — на свое усмотрение

В приведенном примере показан чертеж антенны с параметрами сторон: В1 — 14 см, В2 — 13 см. Разница в длине в один сантиметр дает необходимое расстояние между квадратами.

Нижние секции удлиняются на 1 см. Этот зазор необходим под петлей для припайки антенного кабеля.

Изготовление рамы и подготовка кабеля

Последующие расчеты будут даны относительно данных чертежа, показанных выше. Суммарный периметр квадратов равен 112 см. Отрежьте проволоку нужной длины и сформируйте деталь по схеме.

Заказ:

1. Согните проволоку посередине под прямым углом.
2. Далее две секции по 14 см, а за ними стороны по 13 см. После каждого сгиба проверяем ровность углов, должно быть строго 90 градусов.
3. Когда первый квадрат сформирован, приступайте к созданию второй фигуры. Опять же разносторонние элементы по 14 см, а за ними — две детали по 13 см + 1 см.

Допустимы небольшие расхождения по длине сторон. Главное, соблюдать прямые углы.

Если конструкция отлита правильно, то между двумя частями телевизионной антенны должно получиться расстояние 1,5-2 см.

Следующий этап — подготовка кабеля. Выполните его чистку с двух сторон. Разрез делается по окружности троса, отступив от края 2-2,5 см.

Работа выполняется аккуратно, чтобы не повредить внутреннюю оплетку. Кабель слегка надломлен по линии разреза и .

Оплетка и фольга должны быть скручены в жгут. Должно получиться два проводника: центральный одножильный и скрутка. Оба элемента должны быть залудены. Провод должен торчать на 2 см, отрезаем лишнее

Припаиваем штекер на второй стороне кабеля. Провод необходимо зачистить на 1 см, сформировать жилы и залудить.

В местах пайки зачистите штекер наждаком и протрите спиртом. К центральному выходу припаять моножилу, закрутить в сторону. Сожмите зажим вокруг изоляции, завинтите пластиковый наконечник или заполните его непроводящим герметиком. Перед сушкой соберите вилку.

Элементы стыковки заказ

Завершающим этапом сборки является стыковка каркаса и троса. Если нет привязки к конкретному каналу, то пик лучше делать в средней точке, чтобы расширить захват сигнала.

Обрезанный конец троса соединяется с двумя сторонами квадрата в центре. Перед окончательной фиксацией можно проверить работоспособность антенны. Если все в норме, то выполнить герметизацию места пайки.

Самый надежный способ — залить силиконом или клеем. Для корпуса подойдет пластиковая крышка из-под пятилитрового баклажана

В мини-контейнере проделайте отверстия для элементов квадратов, проложите каркас с проволокой и залейте герметиком.

Самоделка #4 — Двойная квадратная антенна

Узкополосная конструкция решит проблему слабого сигнала или засорения трансляции более сильным эфиром. Антенна также подходит для приема цифрового телевидения. Главное условие работы – четкая ориентация на распределитель сигнала.

Внешний вид и размеры устройства

Конструктивно антенна представлена ​​в виде двух рамок, соединенных стрелками вверху и внизу. Большой квадрат — отражатель, меньший — вибратор.

Возможен вариант с тремя кадрами, обеспечивающий высокое усиление сигнала. Наименьший квадрат — Директор

Верхняя стрелка выполнена из металла, а нижняя — из гетинакса, текстолита или другого изоляционного материала.

Требования к устройству телеантенны:

• центры квадратов должны быть на одной линии, эта линия смотрит в сторону передатчика;
• меньшая рамка имеет разомкнутую петлю, концы закреплены на текстолитовой пластине;
• Верх мачты под антенну из дерева.

Параметры изготовления двухэлементных рамочных телевизионных антенн взяты из таблицы. Размеры рабочих элементов зависят от типа волн: дециметровые или метровые.

Пояснения к таблице: B — длина стороны меньшего квадрата, P — значение большей рамки, A — расстояние между двумя элементами, W — кабель в короткозамкнутом мосту.

В трехрамной конструкции расстояние между концами средней рамы увеличено до 5 см.

Сборка и подключение

Для соединения рамки с антенным кабелем требуется симметричная короткозамкнутая петля. Устройство строится из отрезков антенного провода.

Правый элемент — петля, укороченный левый — кормушка. К их стыковочной точке подсоединяется телевизионный кабель. Длину отрезков определяют по таблице с учетом длины волны сигнала.

Перед сборкой элементов их зачищают. С петли снимается алюминиевый слой, оплетка скручивается в жгут. Центральная жила отрезана

С фидером выполняют те же действия, оставляя жилу кабеля.

Дальнейший порядок работы:

1. К левому концу вибратора припаять центральную жилу питателя, оплетку петли.
2. Прикрепите виток податчика к правому концу активной рамы.
3. Нижнюю часть петли соедините с оплеткой кормушки металлической перемычкой. Косы припаивать легкоплавким припоем.
4. Отрезки кабеля должны идти параллельно, расстояние 5 см. Для фиксации расстояния используется диэлектрический материал. Согласующее устройство установлено на текстолитовой пластине.
5. Телевизионный кабель припаять к нижней части фидера, стыковав соответствующие элементы — оплетку с оплёткой, стержень и стержень.

Использование согласующего устройства снижает вероятность помех, устраняет эффект двойного изображения. Без него не обойтись на значительном расстоянии от передатчика.

Самоделка #5 — антенна из-под телевизора

Оригинальная конструкция антенны из подручных средств значительно улучшает качество сигнала. Этот вариант подходит для коттеджей в Подмосковье, недалеко от телебашни.

Для создания примитивного устройства вам потребуются: 2 пивные банки по 0,5 или 0,75 литра каждая, саморезы, телевизионный кабель 3-5 м, отвертка, паяльник, жесть, деревянная булавка или подвесы, электрические лента.

Последующие действия можно разделить на несколько этапов.

Подготовка кабеля и укладка кабеля

При подготовке кабеля подкладка 10 см. Разрежьте кабель на две жилы – центральную жилу и скрутку оплетки. На втором конце кабеля необходимо установить обычную вилку.

При замыкании контактов витой экран кабеля крепится одной банкой, медная жила — другой. Для крепления подходят саморезы.

Для получения лучшего изображения крепления лучше усилить с помощью пайки. Места стыковки должны быть опломбированы

Сборка конструкции самоделки

При сборке необходимо сделать опорную конструкцию под приемник сигнала. В самом простом варианте можно использовать обычные плечики для одежды. Подойдет деревянная палка.

Банки крепят к мачте скотчем или изолентой, поднимают конструкцию на крышу и приступают к настройке, выбирая оптимальное расположение импровизированной антенны.

В работе необходимо использовать емкости с гладкой поверхностью, ребристые материалы не подойдут. Банки предварительно вымыты, просушены

Выводы и полезное видео по теме

Пошаговая инструкция изготовления телевизионной антенны из алюминиевых банок:

Расчет, сборка антенны цифрового вещания по Харченко:

А самодельная конструкция сэкономит бюджет, ведь примитивную сигнальную ловушку можно соорудить из подручных средств.
