Геркон фото. Геркон: устройство, принцип работы и применение магнитоуправляемых контактов

Что такое геркон и как он работает. Где применяются герконовые датчики. Какие виды герконов существуют. Как проверить исправность геркона. Как восстановить контакты геркона.

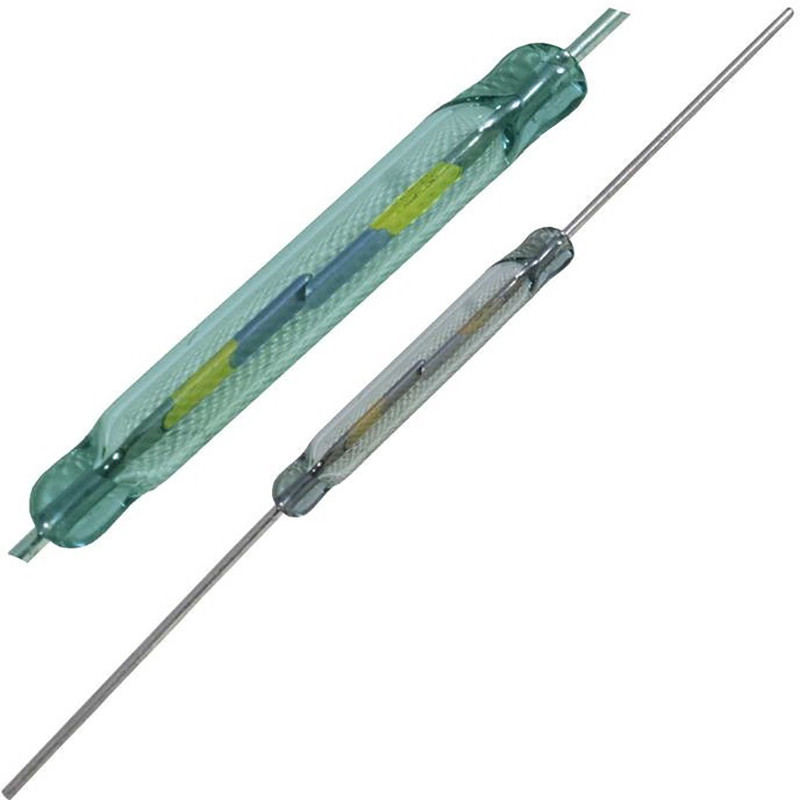

Что такое геркон и как он устроен

Геркон (герметизированный контакт) — это электромеханическое устройство, состоящее из пары ферромагнитных контактов, запаянных в стеклянную или керамическую трубку. Основные элементы конструкции геркона:

• Стеклянная герметичная колба
• Пара подвижных ферромагнитных контактов
• Инертный газ или вакуум внутри колбы
• Выводы для подключения к электрической цепи

Принцип работы геркона основан на взаимодействии контактов с внешним магнитным полем. При поднесении магнита контакты замыкаются, при удалении — размыкаются. Это позволяет использовать геркон как управляемый магнитным полем выключатель.

Принцип работы герконового датчика

Как работает герконовый датчик? Принцип действия основан на следующих этапах:

1. В исходном состоянии контакты геркона разомкнуты
2. При поднесении магнита возникает магнитное поле
3. Под действием поля контакты намагничиваются
4. Между контактами возникает сила притяжения
5. Контакты замыкаются, образуя электрическую цепь
6. При удалении магнита поле исчезает
7. Контакты размыкаются под действием упругих сил

Таким образом, геркон выполняет роль управляемого магнитом выключателя в электрической цепи. Это позволяет использовать его в качестве бесконтактного датчика положения.

Виды и типы герконов

Существует несколько основных разновидностей герконов:

По типу контактов:

• Нормально разомкнутые — замыкаются при поднесении магнита
• Нормально замкнутые — размыкаются при поднесении магнита
• Переключающие — имеют три вывода для переключения цепей

По конструкции:

• Сухие герконы — контакты в вакууме или инертном газе
• Ртутные герконы — с каплей ртути для улучшения контакта
• Герконы с магнитным экраном — для повышения чувствительности

По размерам:

• Миниатюрные — длина 10-15 мм
• Стандартные — длина 20-50 мм
• Мощные — для коммутации больших токов

Выбор типа геркона зависит от конкретного применения и требуемых характеристик.

Области применения герконовых датчиков

Благодаря простоте конструкции, надежности и низкой стоимости герконы нашли широкое применение в различных областях:

Системы безопасности и сигнализации:

• Датчики открытия дверей и окон
• Датчики разбития стекла
• Тревожные кнопки
• Датчики утечки воды

Автомобильная электроника:

• Датчики положения педалей и рычагов
• Концевые выключатели дверей
• Датчики уровня жидкостей

Бытовая техника:

• Датчики закрытия дверей холодильников
• Датчики уровня воды в стиральных машинах
• Кнопки в клавиатурах и пультах ДУ

Промышленная автоматика:

• Датчики положения механизмов
• Концевые выключатели
• Датчики скорости вращения

Это далеко не полный список применений герконов. Их универсальность позволяет использовать их практически в любых устройствах, где требуется бесконтактное управление.

Преимущества и недостатки герконовых датчиков

Герконовые датчики обладают рядом достоинств, но также имеют некоторые ограничения. Рассмотрим основные плюсы и минусы:

Преимущества герконов:

• Простота конструкции и низкая стоимость
• Высокая надежность и долговечность
• Отсутствие механического износа контактов
• Герметичность и защита от внешних воздействий
• Возможность работы в агрессивных средах
• Высокое быстродействие (единицы миллисекунд)
• Отсутствие потребления энергии в статическом состоянии

Недостатки герконов:

• Ограниченная нагрузочная способность по току
• Возможность ложных срабатываний от сильных магнитных полей
• Зависимость характеристик от температуры
• Хрупкость стеклянной колбы
• Необходимость точного позиционирования относительно магнита

Несмотря на отдельные недостатки, преимущества герконов обеспечивают их широкое применение в различных областях техники.

Проверка исправности геркона

Как проверить работоспособность геркона? Существует несколько простых способов:

1. Проверка мультиметром:

1. Установите мультиметр в режим прозвонки
2. Подключите щупы к выводам геркона
3. Поднесите магнит к геркону
4. Исправный геркон должен замкнуться (прозвониться)

2. Проверка светодиодом:

1. Подключите светодиод и резистор последовательно с герконом
2. Подайте напряжение на схему
3. Поднесите магнит к геркону
4. Исправный геркон замкнется и светодиод загорится

3. Визуальная проверка:

1. Осмотрите геркон на наличие трещин или повреждений
2. Проверьте целостность выводов
3. Убедитесь в отсутствии окисления контактов

При обнаружении неисправности геркон следует заменить, так как ремонт обычно невозможен из-за герметичной конструкции.

Восстановление контактов геркона

Можно ли восстановить контакты геркона? В большинстве случаев полноценное восстановление невозможно, но есть несколько способов временно улучшить работу:

1. Очистка контактов:

1. Аккуратно вскройте колбу геркона
2. Очистите контакты мелкой наждачной бумагой
3. Промойте спиртом и просушите
4. Запаяйте колбу, заполнив инертным газом

2. Намагничивание контактов:

1. Поднесите к геркону сильный постоянный магнит
2. Подержите несколько минут для намагничивания
3. Проверьте работоспособность

3. Механическое воздействие:

1. Легко постучите по колбе геркона
2. Несколько раз резко встряхните
3. Проверьте замыкание контактов

Важно помнить, что эти методы дают временный эффект. Для надежной работы рекомендуется заменить неисправный геркон на новый.

Геркон . Фото и отзывы об отеле Gerkon Россия, Выборг

Страны / Россия (Russia) / Ленинградская область / Выборг / Геркон

Фото Геркон

Путешествия в Россию Все | Оставить свой отчёт

• Сердце старого города — ЗАМОК6 сентября 2014Бывают места, не побывать в которых, приехав в город, все равно, что быть у нас в Калининграде и пройти мимо Музея Янтаря. Выборгский замок — из таких. Ровно в 10 часов открывает двери (точнее ворота) для всех туристов, жаждущих впечатлений. Вот только, если Вы искали красивые ажурные башенки, изящные…
• Поездка в зимний день!8 января 2015После долгих сборов и раздумий, а также постоянной проверки прогноза погоды, поездка в Выборг наконец состоялась. Хотелось снега и красивых пейзажей, ну и не сильный мороз конечно. Для фотографирования день конечно выдался не очень удачным: было пасмурно и постоянно шел снег, но прогулка получилась замечательная…
• Монрепо зимойЧтобы как говориться, два раза не вставать , закрою зимнюю тему несколькими фотографиями моего любимого парка. Писать, а тем более комментировать ничего не буду ибо Монрепо на сайте присутствует раз пять или более. Но там всё летние фото . Полюбуйтесь на эту зимнюю сказку. Всем дожившим до весны в надежде…

Рассказы туристов об отдыхе в отеле Gerkon

Гостиница «Геркон» предлагает Вам комфортное размещение по доступным ценам, охраняемую парковку с круглосуточным видеонаблюдением для Вашего автомобиля, сауну с комнатой отдыха и залом для караоке, различные дополнительные услуги.

Номера
Гостиница «Геркон» предлагает :
в 2-местных номерах категории «стандарт» (варианты: DBL-двухспальная кровать, TWIN-две односпальные кровати),

в 2-местных номерах категории «эконом» (возможно размещение дополнительного места),
в номерах категории «семейный» на 4..5 человек (варианты: DBL-двухспальная кровать, TWIN-две односпальные кровати, диван).

В каждом номере: санузел с душем, телевизор, телефон, имеется дополнительная система комфортной вентиляции.

Люди, побывавшие в отеле Геркон Поиск человека

Зоя

Татьяна

vladimir morozov

Отзывы о Геркон (Gerkon) Читать все отзывы об отдыхе в отеле Геркон

• Отзыв к Герконна платной «охраняемой» парковке мне порезали колесо в трех местах. Ехала обратно на запаске. Колесо пришлось выбросить. Шиномонтаж на ремонт не взял. Вот такая «Охраняемая парковка». 6 октября 2012
• Отзыв к Гостиница-теплоход Короленковыходные провели в этой замечательной гостинице!!! тихо, спокойно, уютно!!!! цена ваще порадовала!!! замечательный персонал и красивийшие виды из окон.Приедем еще!!! 29 июня 2015
• Отзыв По-настоящему зимние и холодные, но от того не менее чудесные фото) 7 мая 2015
• Отзыв к Гостиница-теплоход КороленкоЖил в гостинице Короленко, довольно приличный отель. Все есть, только туалет и душ на этаже. Все убирается, моется, всегда порядок. Достаточно уютно. А ценник и вовсе радует! )) 13 февраля 2015
• Отзыв к Гостиница-теплоход КороленкоЖила в гостинице три дня.Самый ответственный работник Тамара.Очень внимательная и милая женщина.Всегда следила, чтобы у куллера были стаканчики и кто входит и выходит из гостиницы.Обслуживающий персонал не агрессивен к детям.Все очень спокойно и мило. Никто детей не ругает и не отчитывает. Персонал относится с пониманием очень терпелив. Теперь мы будем постоянные ваши гости.
  16 июля 2014
• Отзыв спасибо! 5 февраля 2013
• Отзыв как красиво! 4 февраля 2013

2009—2023

Геркон для металлической двери

Герконовые датчики получили широкое применение в системах охранных сигнализаций. Это недорогой, простой в установке и эффективный в эксплуатации охранный извещатель, реагирующий на открытие металлических дверей, ворот, люков и других движущихся конструкций.

Применение дверных герконов

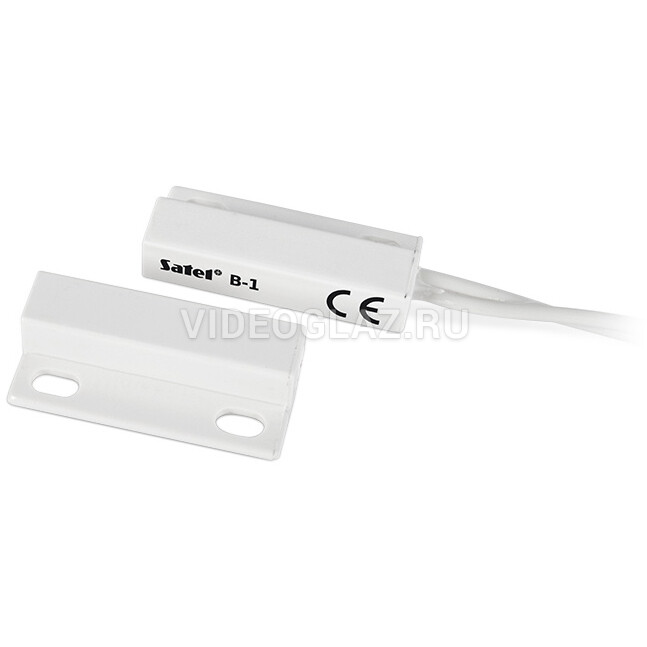

Фото: герконовый датчик открытия двери

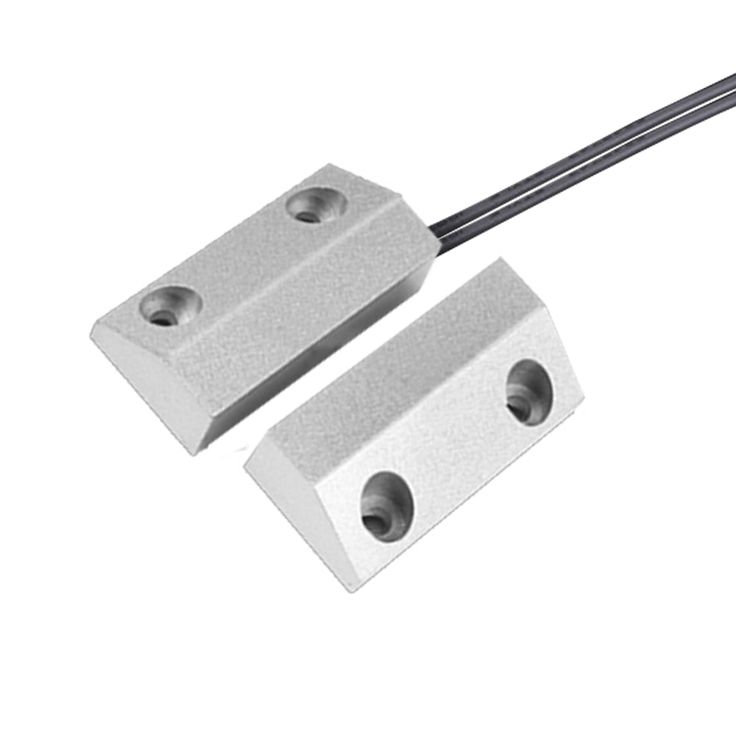

Дверные (накладные) извещатели магнитоконтактного типа реагируют на размыкание/замыкание подвижных элементов, защищающих непосредственный доступ в здание склада, гаража, дачи. Благодаря внутреннему расположению, незаметному для глаз размеру и безотказному принципу работы, магнитоконтактные герконы обеспечивают надёжную защиту удалённых объектов. С их помощью можно, легко и без значительных вложений, организовать систему охраны не только в частных домах и загородных пристройках, но и в коммерческих структурах – небольших магазинах, палатках, торговых точках. Врезные и накладные магнитные охранные извещатели устанавливаются не только на стальные двери и ворота коттеджей, но и на витринные рулонные жалюзи (шторы) бутиков, сейфы в офисах и квартирах.

Как работает магнитоконтактный извещатель – геркон?

Устройство и принцип работы накладных и врезных охранных контактных извещателей для металлических дверей ворот, основано на наличии постоянного электросигнала в цепи охранной сигнализации, проходящего через 2 реле прибора. Стандарт порога срабатывания варьируется от расстояния 30-50мм между рабочими элементами магнитодетекторов. Т.е. при открытии двери или окна на зазор, превышающий эти значения, контрольная панель сигнализации получает уведомление о разрыве контактов между магнитными реле.

Точечные извещатели выполняются в миниатюрных размерах и конструктивно состоят из 2-х блоков магнитных реле, запаянных в пластиковый корпус. В случае если в помещении планируется установка пожарно-охранной системы сигнализации, корпус исполняется во взрывозащищенном варианте, с классом защиты IP 54 и выше. Датчики открытия для металлических дверей покрываются двойной изоляцией, что предотвращает ложные срабатывания, в пластиковом корпусе прессуются соединительные провода и готовятся крепежные отверстия. Существуют переключающиеся и нормально разомкнутые типы герконов.

Как сделать охранную сигнализацию с герконами?

Среди монтажников существует несколько общепринятых условных обозначений герконовых датчиков.

Во-первых, само слово «геркон» — это сокращение от словосочетания герметичные контакты.

Во-вторых, СМК — это сигнализаторы магнитоконтактные.

В-третьих, ИО 102-20 – это стандартный магнитоконтактный извещатель с расстоянием до 24мм в замкнутом состоянии и свыше 70мм в разомкнутом. Исполнение без металлорукава и выводом 350мм кабеля толщиной 3.5мм. Исполнения других типов герконовых датчиков различаются размерами кабеля и техническими характеристиками (типом защиты корпуса, наличием металлорукава, расстоянием порога срабатывания сигнализации). Как правило, магнитоконтакты СМК ИО-102, отличные от вышеуказанного стандарта, производятся под заказ.

Установка магнитоконтактных охранных систем

Рекомендуется организация систем безопасности магнитными детекторами в домах и на удаленных объектах производится на базе GSM сигнализаций, пульта управления охраны С2000, пожарного оборудования и охранного телевидения. Защита помещения в таких интегрированных система безопасности осуществляется накладными или врезными датчиками открытия дверей.

Фото: беспроводной датчик открытия дверей

В случае, если дверная коробка или воротная конструкция расположена улице, в неё врезается и приваривается металлорукав с герконом. Установка накладных датчиков открытия двери внутри помещений производится при помощи крепежных изделий. Винты легко вкручиваются в деревянную дверь, оконную раму, фрамугу и т.п. конструкцию. Если крепёж производится внутри сейфа, гаража, склада, дачной пристройки потребуется просверлить 2 отверстия для установки каждого из блоков магнитоконтактного извещателя. Последовательное соединение реле многостворчатых конструкций может быть осуществлено и беспроводным соединением – по радиоканалу.

Беспроводной детектор открытия требует наличия, сопряжённого с ним и с контрольной панелью охранной сигнализации, приёмно-передающего устройства. Радиоуправляемые охранные извещатели магнитоконтактного типа оптимально подходят для установки на сложных объектах с большим кол-вом дверей, люков, форточек и т.п. точек несанкционированного доступа. Экономическое обоснование для применения беспроводных датчиков сигнализации производится в процессе проектных работ по монтажу систем ОПС, СКУД и CCTV.

Подключение к системам Кситал

В магазине ГРИОН Вас ждёт не только широкий ассортимент герконов и магнитоконтактных извещателей, работающих под управлением GSM Кситал. Вас приятно удивит профессиональное обслуживание, большой выбор дополнительных услуг и качественный гарантийный сервис.

Мы говорим, что безопасность с Кситал – это не сложно, если она обеспечена профессионалами!

Квалифицированные электромонтажники ООО «Грион» помогут подобрать оборудование и установить охранные системы для дома, складов и гаражей с массивными металлическими дверями, коттеджами с въездными воротами. В проектах ОПС, СКУД для охранных предприятий будут учтены технические характеристики приборов, подготовлена документация, подключена система охранного наблюдения.

---
