Какие бывают виды гильз для соединения кабеля. Как правильно выбрать гильзу по сечению провода. Какие инструменты используются для обжима гильз. Каковы основные преимущества использования гильз при монтаже электропроводки.
Виды гильз для соединения кабеля
Гильзы для соединения кабеля представляют собой металлические трубки, используемые для надежного соединения проводов и кабелей. Они обеспечивают прочное механическое и электрическое соединение проводников.
Существует несколько основных видов гильз:
- Медные луженые гильзы — изготовлены из электротехнической меди с покрытием из олова. Обладают высокой электропроводностью.
- Алюминиевые гильзы — более легкие и дешевые, но менее прочные по сравнению с медными.
- Алюмомедные гильзы — используются для соединения алюминиевых и медных проводов.
- Изолированные гильзы — имеют внешнюю изоляцию из ПВХ или термоусадочной трубки.
- Гильзы с перегородкой — имеют внутреннюю перегородку для фиксации глубины захода жил.
Как правильно подобрать гильзу по сечению провода
Правильный подбор гильзы по сечению провода критически важен для надежного соединения. Гильза должна соответствовать сечению соединяемых проводников.
Основные правила выбора:
- Измерьте сечение соединяемых проводов в мм2.
- Выберите гильзу, рассчитанную на соответствующее сечение или диапазон сечений.
- Внутренний диаметр гильзы должен быть немного меньше диаметра провода для плотной посадки.
- Длина гильзы должна обеспечивать достаточное перекрытие соединяемых проводов.
Например, для провода сечением 2,5 мм2 подойдет гильза с маркировкой 2,5 мм2 или 1,5-2,5 мм2.
Инструменты для обжима гильз
Для качественного обжима гильз используются специальные инструменты:
- Механические пресс-клещи — самый распространенный вариант для небольших объемов работ.
- Гидравлические пресс-клещи — обеспечивают большее усилие обжима.
- Электрогидравлические прессы — для промышленного применения.
- Обжимные матрицы — сменные насадки для обжима гильз разного сечения.
Важно использовать инструмент, соответствующий типу и размеру обжимаемой гильзы. Это обеспечит равномерное обжатие и надежный контакт.
Преимущества использования гильз при монтаже электропроводки
Применение гильз при соединении проводов имеет ряд существенных преимуществ:
- Повышенная надежность и долговечность соединения.
- Защита от окисления в месте контакта.
- Снижение переходного сопротивления.
- Возможность соединения проводов из разных материалов.
- Компактность и эстетичность соединения.
- Удобство при необходимости демонтажа.
Использование качественных гильз и правильная технология обжима позволяют создать надежную электропроводку, соответствующую всем требованиям безопасности.
Технология обжима гильз: пошаговая инструкция
Правильная технология обжима гильз обеспечивает надежное соединение проводов. Рассмотрим пошаговую инструкцию:
- Зачистите изоляцию на концах соединяемых проводов на длину, равную половине длины гильзы.
- Скрутите жилы провода, если он многожильный.
- Вставьте зачищенные концы проводов в гильзу до упора.
- Установите гильзу в обжимной инструмент, соответствующий ее размеру.
- Произведите обжим, прилагая равномерное усилие.
- Проверьте качество обжима — гильза должна быть деформирована равномерно, без трещин.
- При необходимости наденьте изоляцию на место соединения.
После обжима проведите визуальный контроль и проверку надежности соединения путем легкого потягивания за провода.
Особенности применения изолированных гильз
Изолированные гильзы имеют ряд преимуществ и особенностей применения:
- Обеспечивают дополнительную электрическую изоляцию соединения.
- Защищают от влаги и загрязнений.
- Имеют цветовую маркировку по сечению для удобства монтажа.
- Требуют специального инструмента для обжима, учитывающего наличие изоляции.
- Позволяют выполнять соединения в стесненных условиях.
При выборе изолированных гильз учитывайте материал изоляции и его стойкость к внешним воздействиям в конкретных условиях эксплуатации.
Нормативные требования к соединению проводов с помощью гильз
Соединение проводов с помощью гильз должно соответствовать ряду нормативных требований:
- Соединение должно обеспечивать надежный электрический контакт.
- Переходное сопротивление в месте соединения не должно превышать сопротивление целого участка провода той же длины.
- Механическая прочность соединения должна быть не менее 50% от прочности целого провода.
- Изоляция в месте соединения должна обеспечивать электрическую прочность не ниже прочности изоляции целого провода.
- Соединение не должно допускать проникновения влаги внутрь изоляции.
Соблюдение этих требований гарантирует безопасность и надежность электрических соединений, выполненных с помощью гильз.
Какие факторы влияют на выбор материала гильзы?
При выборе материала гильзы следует учитывать несколько ключевых факторов:
- Материал соединяемых проводов — гильза должна быть совместима с материалом проводников.
- Условия эксплуатации — влажность, температура, наличие агрессивных сред.
- Требуемая прочность соединения — медные гильзы прочнее алюминиевых.
- Электропроводность — медь обладает лучшей проводимостью, чем алюминий.
- Стоимость — алюминиевые гильзы дешевле медных.
Правильный выбор материала гильзы обеспечивает оптимальное сочетание надежности, долговечности и экономичности соединения.

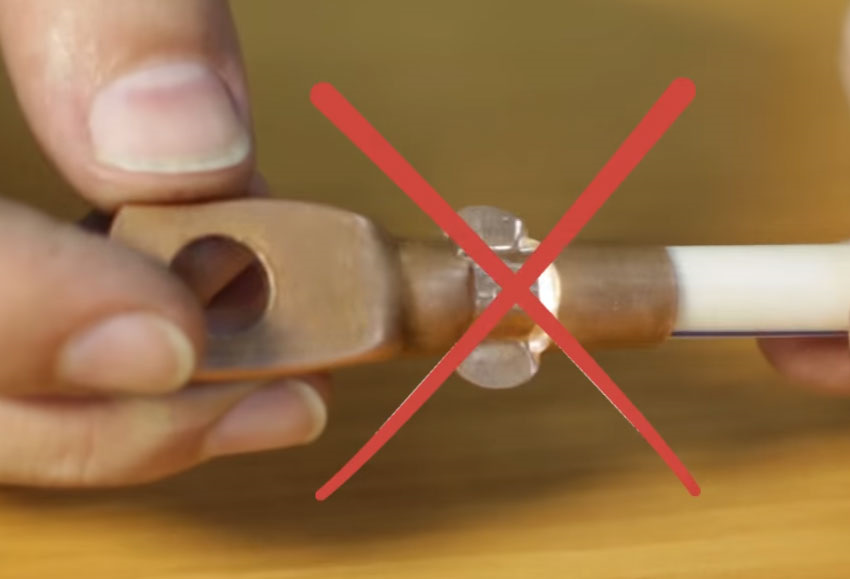

Как проверить качество обжима гильзы?
Проверка качества обжима гильзы — важный этап монтажа. Основные способы проверки:
- Визуальный осмотр — гильза должна быть равномерно деформирована, без трещин и разрывов.
- Проверка прочности соединения — легкое потягивание за провода не должно вызывать их смещения в гильзе.
- Измерение переходного сопротивления — оно не должно превышать сопротивление целого участка провода той же длины.
- Проверка изоляции — при использовании изолированных гильз изоляция должна плотно облегать место соединения.
При обнаружении дефектов обжима необходимо заменить гильзу и повторить процесс соединения.
Каковы особенности соединения алюминиевых и медных проводов?
Соединение алюминиевых и медных проводов требует особого подхода из-за различий в их свойствах:
- Используйте специальные алюмомедные гильзы, предназначенные для такого соединения.
- Перед соединением зачистите провода до металлического блеска и обработайте специальной токопроводящей пастой.
- Обжим производите с повышенным усилием, чтобы компенсировать разницу в пластичности металлов.
- После обжима место соединения рекомендуется дополнительно изолировать термоусадочной трубкой.
- Регулярно проверяйте такие соединения, так как они более подвержены окислению и ослаблению контакта.
Соблюдение этих правил позволяет создать надежное соединение между алюминиевыми и медными проводами, несмотря на различия в их физических свойствах.
СОЕДИНИТЕЛЬНЫЕ ГИЛЬЗЫ 4.0-6.0мм2 REXANT
Найти:
СОЕДИНИТЕЛЬНЫЕ ГИЛЬЗЫ 4.0-6.0мм2 REXANT. Артикул: 08-0742
Соединительные гильзы 4 — 6мм2. Используются для соединения проводов и кабелей, имеющие медные жилы с сечением от 4,0 до 6,0 мм2.
Изготовлены гильзы 4 6мм2 из электролитической меди. Способ действия гильз заключается в том, что два провода вводится в гильзу с разных сторон и сжимаются путем механической деформации. При этом электрическому контакту обеспечена опрессовка и герметичность.
С этим товаром смотрят
Оставить отзыв о «СОЕДИНИТЕЛЬНЫЕ ГИЛЬЗЫ 4.0-6.0мм2 REXANT»
Ваши знания будут оценены пользователями сайта, если Вы авторизуетесь перед написанием отзыва.
| Ваше имя:* | ||||
| Заголовок:* | ||||
| Оценка товара: | ||||
| Достоинства: | ||||
| Недостатки: | ||||
| Комментарий:* | ||||
| В целом Ваш отзыв: | Положительный Отрицательный | |||
| Введите код: |
Каталог сайта
- Кабель
- Компоненты СКС
- Разъемы
- Переходники
- TV сплиттеры, ответвители
- Крепеж, соединители кабеля
- Кабельные стяжки, хомуты
- Площадки
- Крепеж кабеля
- Соединители кабеля
- Клеммы WAGO
- Пломбы
- Изолированные наконечники
- Клемма плоская изолированная
- Клемма полностью изолированная
- Наконечник Вилочный
- Наконечник штыревой втулочный и изолированный
- Ответвитель
- Разъем штекерный изолированный и полностью изолированный
- Соединительные гильзы и изолированные
- Дюбель хомут
- Металлорукав
- Труба гофрированная
- Кабель-Канал
- Кабельные вводы
- Верёвки
- Гильзы кабельные луженые под опрессовку
- Наконечники кабельные луженые под опрессовку
- Расходные материалы
- Сетевое оборудование 220В
- Инструмент
- Измерительные приборы
- Шнуры
- Источники питания
- Термоусадочная трубка
- Розетки (компьютерные и телефонные)
- Проходники, переходники
- Лампы и лупы
- Пайка и монтаж
- Газовые горелки, газовые плитки
- Электроустановочные изделия
- Товары народного потребления
- Элементы питания
- Неодимовые магниты
- Бегущие строки светодиодные
- Мини УЗК
- Теплый пол, греющий кабель, терморегуляторы
- Системы охраны
- Видеонаблюдение
- Автомобильные аксессуары
- Светотехника
- Знаки безопасности
- Кнопки, тумблеры, клавишные выключатели
- Бытовая техника
- Вентиляторы осевые
- Стабилизатор напряжения
- Спутниковое и цифровое ТВ
- Замки и скобяные изделия
- Пульты универсальные
- Дверные звонки
- Светильники
- Бытовое освещение
- Электронные весы
- Устройства для борьбы с вредителями
- Рации
- Арматура для СИП
- Батарейные отсеки
- Сварочное оборудование
- Антисептик для рук
- АВТО/МОТО
гильзы переходные алюминий на медь ( алюмомедные) ГАМ
Гильзы алюмомедные ГАМ, закрепляемые опрессовкой, предназначены для соединения алюминиевых жил проводов и кабелей сечением от 16 до 240 мм² с медными жилами проводов и кабелей сечением от 10 до 185 мм².
Алюмомедные гильзы изготавливаются из медного прутка марки М1, ГОСТ 1535-91 и алюминиевого прутка марки АД1, ГОСТ 21488-97, которые соединяются между собой методом фрикционной диффузии.
Медная и алюминиевая части гильзы имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы и выполняющую функцию масляного стопора для кабеля с бумажной маслопропитанной изоляцией.
Технические характеристики:
Наименование | Размеры, мм | Сечение проводника | ||||||||
D1 | d1 | D2 | d2 | L | L1 | L2 | Al, мм² | Cu, мм² | ||
гильза ГАМ 16/10 | 10 | 6 | 9 | 5 | 70 | 30 | 30 | 16 | 10 | |
гильза ГАМ 25/16 | 12 | 7 | 10 | 6 | 75 | 33 | 30 | 25 | 16 | |
гильза ГАМ 35/25 | 14 | 8,5 | 12 | 7 | 85 | 40 | 30 | 35 | 25 | |
гильза ГАМ 50/35 | 16 | 9,8 | 13 | 8,5 | 95 | 42 | 32 | 50 | 35 | |
гильза ГАМ 70/50 | 18 | 11,5 | 15 | 9,5 | 100 | 50 | 38 | 70 | 50 | |
гильза ГАМ 95/70 | 21 | 13,5 | 17 | 11,5 | 110 | 50 | 40 | 95 | 70 | |
гильза ГАМ 120/95 | 23 | 15 | 19 | 13,5 | 112 | 55 | 42 | 120 | 95 | |
гильза ГАМ 150/120 | 25 | 17 | 21 | 15 | 118 | 55 | 44 | 150 | 120 | |
гильза ГАМ 185/150 | 27 | 18,5 | 23 | 17 | 125 | 60 | 46 | 185 | 150 | |
гильза ГАМ 240/185 | 30 | 21 | 26 | 19 | 130 | 60 | 54 | 240 | 185 | |
Обозначение:
