Что такое антенные усилители SWA и для чего они нужны

Антенные усилители SWA — это устройства для усиления телевизионного сигнала, которые устанавливаются непосредственно на антенну. Они применяются в основном с решетчатыми антеннами типа ASP-4 и ASP-8, которые часто называют «польскими». Основное назначение усилителей SWA:

• Увеличение уровня принимаемого сигнала
• Улучшение качества изображения и звука
• Расширение зоны уверенного приема телеканалов
• Компенсация потерь сигнала в антенном кабеле

Без усилителя решетчатые антенны имеют низкий коэффициент усиления, поэтому применение SWA позволяет значительно улучшить их характеристики.

Основные характеристики антенных усилителей SWA

При выборе усилителя SWA следует обращать внимание на следующие ключевые параметры:

Коэффициент усиления

Коэффициент усиления показывает, во сколько раз усилитель увеличивает уровень сигнала. Измеряется в децибелах (дБ). Типичные значения для SWA — от 10 до 40 дБ. Чем больше расстояние до телевышки, тем выше должен быть коэффициент усиления.

Коэффициент шума

Коэффициент шума характеризует уровень собственных шумов усилителя. Измеряется в децибелах. Чем меньше этот параметр, тем лучше. У качественных моделей SWA коэффициент шума составляет 1,5-3 дБ.

Диапазон частот

Большинство усилителей SWA работают в диапазоне 48-790 МГц, что позволяет принимать каналы МВ и ДМВ. Некоторые модели поддерживают расширенный диапазон до 862 МГц.

Как выбрать подходящий антенный усилитель SWA

При выборе антенного усилителя SWA следует учитывать несколько важных факторов:

Расстояние до телевышки

От расстояния зависит требуемый коэффициент усиления:

• До 15 км — усиление 10-20 дБ
• 15-30 км — 20-30 дБ
• 30-50 км — 30-40 дБ
• Свыше 50 км — более 40 дБ

Рельеф местности

При наличии преград (леса, здания, возвышенности) требуется усилитель с большим коэффициентом усиления.

Тип принимаемых каналов

Для приема только цифровых каналов достаточно усилителя с меньшим усилением, чем для аналоговых.

Количество телевизоров

При подключении нескольких телевизоров нужен усилитель с большим коэффициентом усиления для компенсации потерь в разветвителях.

Популярные модели антенных усилителей SWA

Наиболее распространенные модели усилителей SWA:

• SWA-3 — усиление 20 дБ, коэффициент шума 2,5 дБ
• SWA-7 — усиление 30 дБ, коэффициент шума 1,7 дБ
• SWA-9 — усиление 35 дБ, коэффициент шума 1,7 дБ
• SWA-49 — усиление 40 дБ, коэффициент шума 2,1 дБ

Выбор конкретной модели зависит от условий приема и требуемого усиления сигнала.

Особенности подключения и эксплуатации усилителей SWA

При установке и использовании антенных усилителей SWA следует учитывать ряд важных моментов:

Питание усилителя

Усилители SWA требуют питания постоянным напряжением 12 В. Питание подается по антенному кабелю с помощью инжектора. Некоторые модели телевизоров имеют встроенный инжектор питания.

Защита от перегрузки

При очень сильном входном сигнале усилитель может перегружаться. В этом случае нужно использовать аттенюатор или переключиться на меньшее усиление.

Экранирование

Для защиты от помех усилитель должен быть помещен в металлический экранирующий корпус.

Заземление

Антенну с усилителем рекомендуется заземлить для защиты от статического электричества и грозовых разрядов.

Преимущества и недостатки антенных усилителей SWA

Рассмотрим основные плюсы и минусы применения усилителей SWA:

Преимущества:

• Значительное увеличение уровня сигнала
• Улучшение качества изображения
• Расширение зоны приема
• Компактные размеры
• Простота установки

Недостатки:

• Необходимость питания
• Возможность перегрузки
• Увеличение уровня шумов
• Чувствительность к помехам

Альтернативы антенным усилителям SWA

Помимо усилителей SWA существуют и другие варианты улучшения приема телесигнала:

• Мачтовые усилители — устанавливаются непосредственно на мачту
• Домовые усилители — для многоквартирных домов
• Антенны с встроенным усилителем
• Пассивные антенны с высоким коэффициентом усиления

Выбор конкретного решения зависит от условий приема и требований к качеству сигнала.

Заключение

Антенные усилители SWA являются эффективным средством улучшения приема телевизионного сигнала, особенно в сложных условиях. При правильном выборе модели и грамотной установке они позволяют значительно расширить зону уверенного приема и повысить качество изображения. Однако следует учитывать особенности их применения и возможные недостатки.

Антенные усилители SWA

В публикуемой здесь статье наш постоянный автор анализирует схемотехнику антенных усилителей польского производства и обосновывает свой осознанный подход к их выбору с точки зрения коэффициентов шума и усиления. Он также дает рекомендации по ремонту таких устройств, довольно часто выходящих из строя от грозовых разрядов, и устранению самовозбуждения. Это позволит/ надеемся, многим радиолюбителям не только выбрать необходимый усилитель, но и улучшить его работу.

Активные антенны польской фирмы ANPREL и некоторых других получили широкое распространение в России и странах СНГ. При незначительном собственном усилении,особенно в диапазоне MB, параметры такой антенны во многом определяются установленным на ней антенным усилителем. Именно этому блоку свойственен ряд недостатков: он склонен к самовозбуждению, имеет довольно высокий уровень собственных шумов, легко перегружается мощными сигналами диапазона MB, часто повреждается грозовыми разрядами.

Эти проблемы знакомы многим владельцам таких антенн.

Вопросы эксплуатации антенных усилителей SWA и аналогичных крайне мало освещены в литературе. Можно отметить лишь публикацию [1], где указано на перегрузку усилителя сигналами MB. С остальными недостатками владельцам антенн приходится бороться известным способом: заменяя усилители, выбрать лучший. Однако такой метод требует много времени и сил, поскольку усилитель, как правило, труднодоступен — расположен вместе с антенной на высокой мачте.

Основываясь на анализе схемотехники, собственном опыте и некоторых материалах фирмы ANPREL, предлагаю более осознанный подход к выбору усилителей, а также способ ремонта, позволяющий восстановить поврежденный блок, а в ряде случаев и улучшить его параметры.

Рынок заполнен множеством взаимозаменяемых моделей антенных усилителей, выпускаемых фирмами ANPREL, TELTAD и др. под разными торговыми марками и номерами. Несмотря на такое разнообразие, большинство из них собраны по стандартной схеме и представляют собой двухкаскадный апериодический усилитель на биполярных транзисторах СВЧ, включенных по схеме с ОЭ. В подтверждение этому рассмотрим модели разных фирм: простой усилитель SWA-36 фирмы TELTAD, принципиальная схема которого показана на рис. 1, и распространенный усилитель SWA-49 (аналог SWA-9) фирмы ANPREL — рис.2.



Puc.1-2

Усилитель SWA-36 содержит два широкополосных каскада усиления на транзисторах VT1 и VT2. Сигнал с антенны через согласующий трансформатор (на схеме не показан) и конденсатор С1 поступает на базу транзистора VT1, включенного по схеме с ОЭ. Рабочая точка транзистора задана напряжением смещения, определяемым резистором R1. Действующая при этом отрицательная обратная связь (ООС) по напряжению линеаризует характеристику первого каскада, стабилизирует положение рабочей точки, но уменьшает немного его усиление.

Частотная коррекция в первом каскаде отсутствует.

Второй каскад также выполнен на транзисторе по схеме с ОЭ и с ООС по напряжению через резисторы R2 и R3, но имеет еще и токовую ООС через резистор R4 в эмиттерной цепи, жестко стабилизирующую режим транзистора VT2. Во избежание большой потери усиления резистор R4 зашунтирован по переменному току конденсатором СЗ, емкость которого выбрана относительно малой (10 пФ). В результате на нижних частотах диапазона емкостное сопротивление конденсатора СЗ оказывается существенным и возникающая ООС по переменному току уменьшает усиление, корректируя тем самым АЧХ усилителя.

К недостаткам усилителя SWA-36 можно отнести пассивные потери в выходной цепи на резисторе R5, который включен так, что на нем падает как постоянное напряжение питания, так и напряжение сигнала.

Аналогично построен и усилитель SWA-49 (рис. 2), который также имеет два каскада, собранных по схеме с ОЭ. Он отличается от SWA-36 лучшей развязкой по цепям питания через Г-образные фильтры L1C6, R5C4 и повышенным коэффициентом усиления за счет наличия конденсатора С5 в цепи ООС (R3C5R6) второго каскада и переходного конденсатора С7 на выходе.

Подобная схемотехника присуща большинству других усилителей SWA (см., например, схему усилителя SWA-3, изображенную в [1]). Незначительные отличия чаще всего находятся во втором каскаде, который может быть снабжен разными цепями частотной коррекции, иметь различную глубину ООС и,соответственно коэффициент усиления. У отдельных моделей, например SWA-7, первый и второй каскады имеют непосредственную связь — вывод коллектора транзистора VT1 соединен прямо с выводом базы транзистора VT2. Это позволяет охватить оба каскада петлей ООС по постоянному току и улучшить тем самым термостабильность усилителя.

В каскадах на транзисторах, включенных по схеме с ОЭ, наиболее велико влияние внутренних связей и емкостей переходов транзисторов. Оно проявляется в ограничении полосы пропускания и склонности усилителя к самовозбуждению, вероятность которого тем больше, чем выше коэффициент усиления. Для его оценки известно понятие порога устойчивости — предельного значения коэффициента усиления, при превышении которого усилитель превращается в генератор. Многие антенные усилители SWA с большим усилением работают у порога устойчивости, чем объясняется их нередкое самовозбуждение.

В качестве мер повышения устойчивости усилителей фирма ANPREL применяет разную топологию печатных плат (влияющую на емкость монтажа), поверхностные и объемные катушки, дроссели и т. п. Более радикальный способ: включение транзисторов по каскодной схеме с ОЭ-ОБ — почему-то не используется. При неизменной схеме включения транзисторов с ОЭ-ОЭ для решения проблемы устойчивости фирма предпочитает выпускать регулируемые блоки питания. Уменьшением его напряжения удается устранить самовозбуждение усилителя при сохранении достаточного усиления.

Основные параметры (коэффициент шума Kш и коэффициент усиления Ку) базовых моделей усилителей SWA по каталогу фирмы ANPREL указаны в табл. 1.

Рассмотрим взаимосвязь основных параметров со схемотехникой усилителей и их влияние на качество приема.

Как известно, коэффициент усиления на высоких частотах в каскадах с ОЭ критичен к параметрам используемых транзисторов, особенно к граничной частоте frp. В усилителях SWA применены биполярные СВЧ транзисторы структуры п-р-п, маркированные как Т-67, реже — 415, которые и определяют максимально достижимый коэффициент усиления Ку двухкаскадного усилителя около 40 дБ. Разумеется, в столь широкой рабочей полосе частот коэффициент усиления не остается постоянным — его изменения достигают 10… 15 дБ вследствие неравномерности АЧХ на высших частотах диапазона и коррекции на низших. При максимальных значениях коэффициента усиления Ку трудно обеспечить устойчивость усилителей, поэтому в ряде моделей он ограничен значениями до 10. ..30дБ, что во многих случаях вполне достаточно (см. табл. 1).





Вопреки распространенному мнению, следует отметить, что коэффициент усиления нельзя считать главным параметром антенного усилителя. Ведь сами телевизоры обладают весьма большим запасом собственного усиления, т. е. Имеют высокую чувствительность, ограниченную усилением. Несколько хуже у них чувствительность, ограниченная синхронизацией. И наконец, наиболее низкая — чувствительность, ограниченная шумами [2]. Следовательно, фактором, определяющим дальний прием, следует принять уровень собственных шумов электронного тракта, а не коэффициент усиления. Другими словами, ограничение возможности приема в первую очередь наступает из-за влияния шумовых помех, а не из-за недостатка усиления сигнала.

Влияние шума оценивают по отношению сигнал/шум, минимальное значение которого принято равным 20 [2]. При этом отношении и определяют чувствительность, ограниченную шумами, которая равна напряжению входного сигнала, в 20 раз большему напряжения собственных шумов.

Для телевизоров третьего-пятого поколений чувствительность, ограниченная шумами, равна 50… 100 мкВ. Однако при отношении сигнал/шум, равном 20, наблюдаются очень плохие качество изображения и разборчивость только крупных деталей. Для получения изображения хорошего качества следует подать на вход телевизора полезный сигнал, примерно в 5 раз больший, т. е. обеспечить отношение сигнал/шум около 100 [2].

Антенный усилитель должен увеличивать отношение сигнал/шум, а для этого следует усиливать сигнал, а не шум. Но любой электронный усилитель неизбежно имеет собственные шумы, которые усиливаются вместе с полезным сигналом и ухудшают отношение сигнал/шум. Поэтому важнейшим параметром антенного усилителя следует считать его коэффициент шума Кш. Если он недостаточно мал, то повышение коэффициента усиления бесполезно, так как и сигнал, и шум усиливаются в равной мере и их отношение не улучшается. В результате даже при достаточном уровне сигнала на антенном входе телевизора изображение будет поражено интенсивной шумовой помехой (хорошо известный всем «снег»).

Для единой оценки шумов многокаскадного тракта существует показатель приведенного к входу коэффициента шума Кш, который равен уровню шума на выходе, поделенному на общий коэффициент усиления, т. е. Кш=Кш.вых/Ку. Так как выходной уровень шума Кш.вых зависит в наибольшей степени от уровня шума первого транзистора, усиливаемого всеми последующими каскадами, шумами остальных каскадов можно пренебречь. Тогда Кш.вых=Кш1Ку, где Кш, — коэффициент шума первого транзистора. Следовательно, получим Кш=Кш1, т. е. приведенный коэффициент шума усилительного тракта не зависит от числа каскадов и общего коэффициента усиления, а равен только коэффициенту шума первого транзистора.

Отсюда вытекает важный практический вывод — применение антенного усилителя может дать положительный результат тогда, когда коэффициент шума первого транзистора усилителя меньше коэффициента шума первого каскада телевизора. В селекторах каналов телевизоров пятого поколения применен полевой транзистор КП327А с коэффициентом шума 4,5 дБ на частоте 800 МГц [З]. Следовательно, в первом каскаде антенного усилителя должен работать транзистор с Кш1<4,5 дБ на той же частоте. Причем, чем меньше это значение по сравнению с коэффициентом Кш1 телевизора, тем эффективнее применение усилителя и тем выше качество приема.

Коэффициент шума зависит также от качества согласования на входе усилителя и режима работы первого транзистора. Для усилителей SWA тип транзистора VT1, режим его работы и качество согласования определяет приведенный коэффициент Кш= 1,7…3,1 дБ (см. табл. 1).

Из изложенного выше ясно, что выбор антенного усилителя по принципу — чем больше коэффициент усиления, тем лучше — неверен. Именно поэтому многие владельцы, меняя усилители, не могут добиться хорошего результата. Причина такого парадоксального, на первый взгляд, факта заключается в том, что коэффициент шума, как правило, неизвестен (его нет в торговой информации фирм), а на самом деле он лишь незначительно отличается у многих моделей с разным усилением (см. табл. 1). Увеличение же коэффициента усиления при неизменном коэффициенте шума не дает выигрыша в отношении сигнал/шум и, следовательно, улучшения качества приема. Редкий успех достигается только тогда, когда случайно попадается малошумящий усилитель.

Следовательно, при выборе антенного усилителя ориентироваться нужно в первую очередь на минимальный уровень шума. Вполне хорошим можно считать усилитель с Кш<2 дБ. Из табл. 1 лучшими можно считать модели SWA-7, SWA-9, имеющие Кш=1,7 дБ. Информацию о коэффициенте шума новых усилителей можно найти в каталогах фирмы ANPREL или в сети Интернет.

Что же касается коэффициента усиления, то он, разумеется, тоже имеет значение, но не для максимального усиления слабых сигналов, а, в первую очередь, для компенсации потерь в соединительном кабеле, согласующе-разветвляющих устройствах и т. п. Из-за этих потерь при недостаточном усилении уровень сигнала на входе телевизора может упасть ниже порога чувствительности, ограниченной синхронизацией или даже усилением, что сделает прием невозможным. Поэтому для правильного выбора коэффициента усиления необходимо знать затухание сигнала во всем соединительном тракте. А его ориентировочное значение несложно рассчитать.

Погонное затухание сигнала в распространенном кабеле марки РК-75-4-11 равно 0,07 дБ/м на первом-пятом, 0,13дБ/м на шестом-двенадцатом и 0,25…0,37 дБ/м на 21-60-м телевизионных каналах [2]. При длине фидера 50 м ослабление на 21-60-м каналах составит 12,5…17,5 дБ. Если установлен промышленный пассивный разветви-тель, он вносит дополнительные потери на каждом своем выходе, значение которых, как правило, указано на корпусе.

Рассчитав затухание в кабеле и прибавив к нему ослабление в разветвителе (если он есть), получают минимальный коэффициент усиления антенного усилителя. К нему прибавляют запас в 12…14 дБ для усиления слабых сигналов, что необходимо из-за низкой эффективности широкополосных малогабаритных приемных антенн. По полученному значению Ку выбирают антенный усилитель. Намного превышать полученное значение коэффициента усиления не следует, так как это увеличивает вероятность самовозбуждения и перегрузки мощными сигналами близко расположенных станций.

Ремонт антенных усилителей в основном сводится к замене активных элементов, поврежденных грозовыми разрядами. Следует отметить, что наличие в некоторых моделях диода на входе не гарантирует полной молниезащиты: при мощном атмосферном разряде пробиваются как защитный диод, так и, как правило, оба транзистора.

Антенные усилители SWA собраны по технологии автоматической поверхностной сборки на микроэлементах, что требует аккуратности при ремонте. Пайку следует выполнять малогабаритным паяльником с остро заточенным жалом. В неработающем усилителе следует осторожно, стараясь не повредить тонкие печатные проводники, выпаять микротранзисторы VT1, VT2 и защитный диод (если он есть).

Основные параметры отечественных транзисторов, пригодных для установки в усилители SWA, указаны в табл. 2 [З]. Из нее следует, что использование в первом каскаде транзисторов КТ391А-2, КТ3101А-2, КТ3115А-2, КТ3115Б-2, КТ3115В-2 шумовые характеристики большинства моделей усилителей не ухудшает, а применение транзисторов 2Т3124А-2, 2Т3124Б-2, 2Т3124В-2, КТ3132А-2 снижает Кш до 1,5 дБ, что улучшает параметры усилителя. Это обстоятельство позволяет рекомендовать замену первого транзистора усилителя на указанные последними даже в исправных, но «шумящих» усилителях с целью повышения качества их работы. Необходимо отметить, что в табл. 2 даны предельные значения, типовые же параметры, как правило, лучше [З].





Малошумящие СВЧ транзисторы серий 2Т3124, КТ3132 относительно дороги и слаботочны, поэтому их лучше устанавливать только в первый каскад, а во втором использовать более дешевые и мощные транзисторы КТ391А-2, КТ3101А-2 (см. табл. 2) и даже серий КТ371, КТ372, КТ382,КТ399 и другие с граничной частотой около 2 ГГц [З]. Однако в последнем случае будет немного меньше коэффициент усиления на верхних частотах диапазона.

Размеры корпуса импортных микротранзисторов равны 1,2х2,8 мм при длине выводов 1…1.5 мм. Соответственно и расстояния на плате между печатными площадками для выводов транзисторов малы. Установка отечественных транзисторов с диаметром корпуса 2 мм со стороны поверхностного монтажа, хотя и возможна, но затруднительна: при пайке их можно повредить. Новые транзисторы лучше установить с противоположной стороны платы, просверлив предварительно отверстия для выводов сверлом диаметром 0,5…0,8 мм. Лучше сверлить не в самом печатном проводнике, а так, чтобы отверстие касалось края площадки. Если со стороны, противоположной поверхностному монтажу, имеется слой фольги, то отверстия в нем следует раз-зенковать сверлом диаметром 2…2,5 мм (кроме отверстия для вывода эмиттера транзистора VT1).

Затем устанавливают новые транзисторы так, чтобы кристаллодержатель или корпус прибора касался платы. Если выводы значительно выступают с другой стороны, после пайки их следует откусить. СВЧ транзисторы чувствительны к статическому электричеству, поэтому при пайке следует соблюдать соответствующие меры защиты. Время пайки — не более 3 с [З].

Защитный диод можно не устанавливать. Лучшей защитой от атмосферного электричества служит хорошее заземление антенны.

В усилителях SWA оба транзистора работают с коллекторным током 10…12 мА. После замены такой ток приемлем для второго транзистора (например, КТ3101А-2), но превышает постоянно допустимый для первого, если установлены транзисторы серий КТ3115, КТ3124 и КТ3132А-2 (см. табл. 2). Коллекторный ток зависит от параметра h31э, по которому транзисторы имеют значительный разброс. Поэтому после монтажа конкретного экземпляра необходимо установить рабочую точку транзистора VT1. Для этого выпаивают микрорезистор R1 и вместо него временно подключают подстроечный резистор (СПЗ-23, СПЗ-27 и т. п.) сопротивлением 68…100 кОм. Перед включением питания движок резистора должен находиться в положении максимального сопротивления, чтобы не повредить транзистор.

На усилитель подают напряжение 12 8 от блока питания и измеряют падение напряжения на резисторе R2 (см. рис. 1 и 2). Поделив измеренное напряжение на сопротивление резистора R2, узнают коллекторный ток. Регулируя сопротивление подстроечного резистора в сторону уменьшения, добиваются коллекторного тока около 5 мА, что соответствует минимуму шумов по характеристике транзисторов [З]. На этом настройку заканчивают и вместо подстроечного резистора впаивают постоянный такого же сопротивления (МЛТ-0,125 или импортный), укоротив предварительно до минимума его выводы.

После этого покрывают печатную плату и бескорпусные транзисторы слоем радиотехнического лака или компаунда. Внешний вид восстановленного усилителя SWA-36 показан на рис. 3. В нем использованы транзисторы (рис. 3,а) 2Т3124Б-2 (VT1) и КТ3101А-2 (VT2). В связи с простейшей конструкцией усилителя приняты меры по устранению самовозбуждения: на вывод коллектора транзистора VT1 надето ферритовое микрокольцо (его применяют в селекторах каналов СК-М телевизоров ЗУСЦТ и 4УСЦТ). Коллекторный ток транзистора VT1 задан резистором R1 (рис. 3,6) номиналом 51 кОм (было 33 кОм).



Puc.3

Во втором каскаде были опробованы транзисторы серий КТ372, КТ399, с которыми сохранялись устойчивость и достаточный коэффициент усиления. При этом была проверена возможность установки дополнительного конденсатора Сд емкостью 150 пФ (рис. 3,6), шунтирующего резистор R5 (см. рис. 1), для увеличения коэффициента усиления. При установке конденсатора самовозбуждение усилителя устраняют понижением напряжения питания.

В основном варианте (с транзисторами 2Т3124Б-2 и КТ3101А-2) усилитель обеспечил лучшее, чем до ремонта, качество приема, которое визуально оценено примерно одинаковым приему с новым усилителем SWA-9.

ЛИТЕРАТУРА

1. Тужилин С. Усилитель ДМВ из широкополосного. — Радио,1997, N 7,с.15.

2. Никитин В. Советы любителям дальнего приема телевидения. Сб.: «В помощь радиолюбителю», вып. 103. — М.: ДОСААФ, 1989.

3. Полупроводниковые приборы. Транзисторы малой мощности. Справочник. Под ред. А. В. Голомедова. — М.: Радио и связь, 1989.

А. ПАХОМОВ, г. Зерноград Ростовской обл.

(Радио 1-99)

Подключение антенного усилителя swa 777. Всё об антенных усилителях

Главная→Телевидение→Подключение антенного усилителя swa 777. Всё об антенных усилителях

Антенный усилитель — это устройство, которое устанавливается на антенну с целью усилить сигнал и, как следствие, улучшить качество картинки на экране телевизора. Особенно актуален он будет в местности, далёкой от телебашен. Как правило, это находящиеся вдали от цивилизации деревни и села.

Установка антенного усилителя необходима для улучшения качества сигнала.

Причин плохого приёма сигнала может быть множество. С такой проблемой сталкиваются даже жители крупных городов, хотя, казалось бы, они находятся в непосредственной близости от вышек. Самые распространённые причины возникновения помех:

• источник сигнала слишком далеко от точки приёма;
• препятствия, расположенные на пути сигнала — деревья, высотные дома и т. д.;
• ландшафтный провал между точкой приёма сигнала и вышкой;
• слабый сигнал.

Выбор антенного усилителя зависит от множества факторов. Однако первым делом нужно понять — какая именно установлена антенна . Всего их два типа: пассивная и активная. В конструкцию активной антенны уже по умолчанию встроен усилитель сигнала. Если же у вас возникли проблемы с сигналом, то, вероятней всего, вы обладатель пассивной антенны. Подобную антенну следует устанавливать только в том случае, если передающая сигнал вышка находится в пределах видимости и между ней и антенной нет никаких преград.

Следующее, что необходимо выяснить — это расстояние до ближайшей вышки.

СОВЕТ. В зависимости от расстояния до вышки следует выбрать прибор с подходящим коэффициентом усиления. Как правило, покупать антенный усилитель стоит только при условии, что расстояние от вышки до дома составляет более 10 км. Если же расстояние меньше, то проблема в неправильно подобранной антенне и усилитель положения не исправит.

Коэффициент усиления — это характеристика, с которой нужно быть осторожным. Это тот случай, когда больше не значит лучше. При недостатке сигнал будет недостаточно сильным, а при избытке появятся шумы, которые всё равно будут мешать качественной трансляции . По этой причине для одного типа антенн выпускают множество моделей усилителей с разными характеристиками.

Для правильного выбора коэффициента необходимо использовать специальную таблицу. В этом нет ничего сложного.

Виды усилителей

Мы не будем вдаваться в тонкости конструкции антенного усилителя — для обывателя эта информация будет бесполезной. Расскажем о двух видах усилителей и их назначении.

Усилитель SWA

Антенные усилители SWA применяются в антеннах решётчатого типа ASP-4 и ASP-8, которые часто называют «польскими» антеннами. Сами по себе эти антенны обладают очень низким коэффициентом усиления, и без усилителя им не обойтись.

Двумя самыми главными характеристиками при выборе усилителя SWA будут — коэффициент усиления и коэффициент шума. При покупке обратите внимание именно на них. О первом мы уже говорили выше. Со вторым всё ещё проще — чем меньше, тем лучше.

Усилитель LSA

У этого типа усилителей очень узкая область применения. Выпускаются они для ремонта вышедших из строя антенн Локус. Определённые модели LSA могут усилить соответствующие им модели антенн Локус.

Антенные усилители swa назначение

Антенные усилители SWA и LSA не являются независимыми устройствами, в отличие от внешних усилителей, таких как Alcad. Они представляют собой электронную плату усиления и нуждаются в источнике питания и в защитном кожухе. Антенные усилители swa применяются в антеннах решётчатого типа ASP-4, ASP-8, которые часто называют польскими антеннами. Коэффициент усиления таких антенн без усилителя мал, и её приёмные свойства в основном определяются установленным усилителем. Антенные усилители swa имеют входное сопротивление, определяемое конструкцией антенны 300 Ом, выходное сопротивление 75 Ом для подключения к телевизионному приёмнику, используют напряжение питания от 9 В до 15 В и предназначены для усиления частот 49 — 790 Мгц.

Усилители swa

Что такое решётчатая антенна

? Решётчатые антенны, которые иногда называют антенна сетка или антенна экран, представляют собой плоскую вибраторную конструкцию с общим сетчатым экраном, который является рефлектором. Антенные усилители swa устанавливаются непосредственно на такую антенну и питаются постоянным напряжением по антенному кабелю. Конструктивно усилители для решётчатых антенн, выпускаемые различными производителями, выполнены одинаково, в виде небольшой платы размерами 60 х 40 мм с поверхностным монтажом smd элементов.

Усилитель swa устанавливается в наружных антеннах, решётках, сетках или как ещё говорят «польских антеннах». В зависимости от расстояния до передающего телецентра, применяются различные модели платы усилителей, имеющие разный коэффициент усиления и позволяющие принимать телевизионные программы на расстоянии от 0 до 150 километров от передатчика.

Антенные усилители характеристики

Какие параметры влияют на качество усилителей ? Для оценки качества усилителя swa, то есть качества изображения на экране телевизора, очень важны параметры коэффициента усиления и коэффициента шума. Коэффициент шума должен быть как можно меньше, а коэффициент усиления не должен быть максимальным, его величина должна быть не больше такой, чтобы привести величину поступающего на вход телевизора сигнала в соответствие с нормой.

В сводной таблице приведены технические параметры и характеристики антенных усилителей swa, их модификаций и аналогов sym, lux, turbo, aws, wa, s&a, pa, gps, pae, ts. Коэффициент шума и коэффициент усиления приведены в дБ, рекомендуемое расстояние до телецентра в км.
Таблица: Антенные усилители SWA и их аналоги

Плата усилителя SWA	Коэффициент усиления МВ, dB	Коэффициент усиления ДМВ, dB	Коэффициент шума, dB	Дальность до телецентра, km
sym 01	0	0	0	0-10
swa 1	2-5	8-14	2. 8	3-10
1 lux	13-14	13-23	2.7	5-15
2	15-18	20-25	2.8	10-20
3	2-6	20-28	3.1	10-30
4 lux	0-8	29-35	3.0	20-45
5	5-10	25-31	3.1	10-40
6	5-10	25-30	3.1	10-40
7	5-6	25-32	3.0	30-70
turbo 7	10-17	31-38	1.9	30-70
9	9-11	21-31	3.1	30-70
10	7-12	22-27	1.9	8-30
14	1-16	28-37	2.8	30-70
15	3-11	35-43	2.8	30-80
16	34	34	1.8
17	11-15	35-42	2. 9	30-100
18	32	38	1.8
19	11-20	33-42	2.9	30-100
21	10	16	2.2
31	22	28	3.0
41	30	33	1.5
swa 49	2-16	26-36	3.1	30-50
555 lux	10-15	34-43	2.2	50-100
swa 777 lux	10-13	34-45	2.3	50-100
999	10-13	33-45	2.9	80-120
5555	10-13	34-45	2.9	80-120
7777	4-13	34-45	2.8	100-120
swa 9999	10-20	35-47	2.9	100-120
2000	13-18	40-47	2.8	100-130

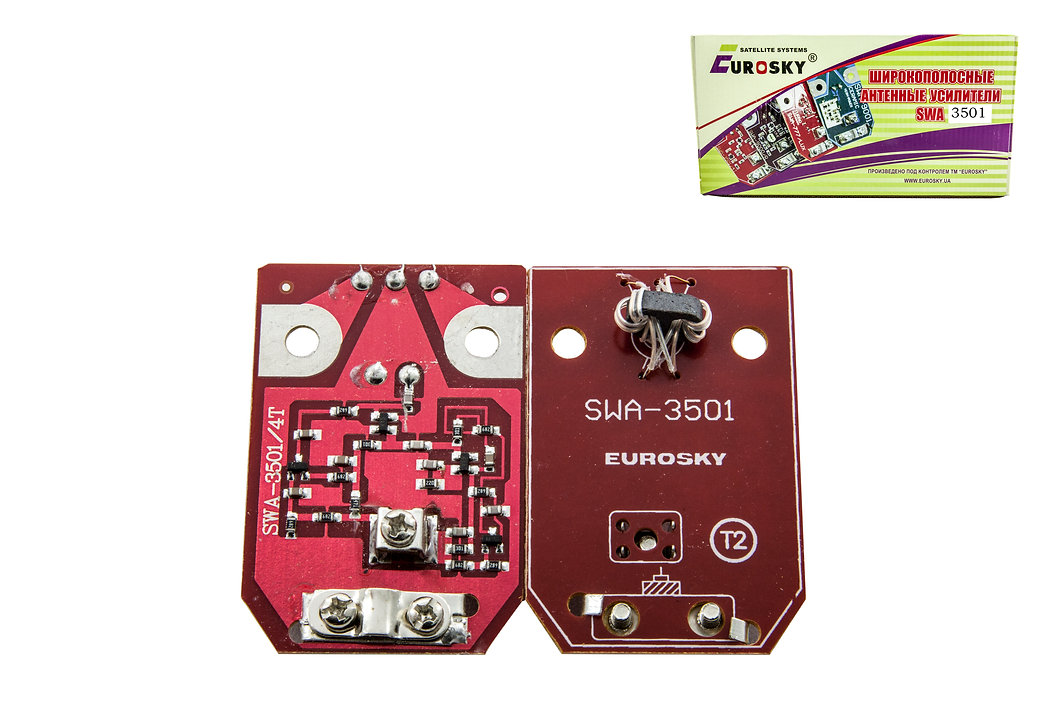

3501	11-18	40-48	2.0	100-130
swa 6000	20-52	50-52	1. 2	80-140
9000	0-28	10-40	1.5	20-100
9001	12-16	42-45	1.5	100-150
9999	15-28	42-50	1.7	70-120
aws 14	0-20	26-39	2.5	10-50
110	12	12	3.5
120	22	22	3.9
130	28	34	1.7
140	28	34	1.7
pa 2	12	12	3.5
pa 5	28	34	1.7
pa 9	28	34	1.7
pa 10	22	22	3.9
gps wa-041	32	1.7
gps wa-042	32	1.7
gps wa-501s1	32	1.5
gps wa-501s2	34	1.5
gps wa-501s3	34	1. 7
pae-14	25	30	1.5
pae-42	25	30	2.5
pae-43	26	32	2.5
pae-44	26	32	2.7
pae-45	28	34	2.2
pae-65	24	28	2.5
pae-65ts	24	28	1.7

Блок питания

Как правило, конструкция антенного усилителя снабжена встроенным блоком питания. Устройство подключается к сети и, за счёт своей небольшой мощности, потребляет всего лишь около 10 Вт. Существуют встроенные и внешние блоки питания. Встроенные блоки питания — это маломощные устройства небольшого размера. При нестабильной работе электрической сети от них мало толку. Однако если скачки напряжения большая редкость — его будет вполне достаточно.

Внешние блоки питания отличаются крупными габаритами и потребляемой мощностью. Они предоставляют стабильную работу антенного усилителя даже в условиях нестабильной сети. Подобные блоки питания предназначены для различного входного напряжения: 5, 12, 18, 24 В. Этот параметр должен точно соответствовать напряжению питания конкретно вашего усилителя.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Электрическая принципиальная схема блока питания для антенного усилителя с адаптером

Представленный выше на фотографии блок питания – адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Установка усилителя антенны

Внешне усилитель представляет собой небольшую электронную схему. Крепится он непосредственно на саму антенну при помощи болтов и гаек. Большую эффективность усилитель покажет, если будет установлен вблизи антенны на мачте, между согласующим устройством и фидером. Сигнал, проходящий от антенны по фидеру, существенно уменьшает его уровень. После установки необходимо проверить — улучшился ли сигнал. Без оборудования это можно сделать, просто включив телевизор.

Если антенна уже установлена — не составит труда подключить усилитель и, используя специальный переходник, запитать блок питания. Однако если антенна не подключена, то вам придётся озадачиться проведением кабеля к телевизору . Если вы в себе не уверенны, то лучшим решением будет вызвать телемастера, который быстро и качественно выполнит эту задачу.

Подключение телевизионного кабеля к телевизору

Первым шагом будет выбор телевизионного кабеля. Это очень ответственный момент, так как даже дорогой телевизор не обеспечит вас качественной картинкой без правильно подобранного провода.

Самыми распространёнными на рынке являются коаксиальные кабели различных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113. Марки приведены в порядке возрастания качества. Маркировка наносится на оболочку кабеля по всей длине.

ВАЖНО. Мы не будем описывать все существующие антенные кабеля, так как это не представляется возможным. Однако просим обратить ваше внимание на следующее — кабель должен иметь волновое сопротивление 75 Ом и внешний диаметр оболочки должен быть не менее 6 мм. Придерживаясь этих двух критериев, вы сможете подобрать подходящий кабель.

После того как вы выбрали кабель — его необходимо соединить со штекером, так как голые провода к телевизору не подключить. В наше время самое широкое распространение получили F-штекеры. Доступны штекеры трёх разных размеров для кабелей разного диаметра. Будьте внимательны при покупке — убедитесь, что штекер подходит вашему кабелю. После покупки останется установить штекер. Сделать это можно по приведённой ниже схеме.

Заземление антенны

Однако это ещё не всё. Перед использованием антенну необходимо заземлить. Это очень важная и ответственная процедура, и подойти к ней стоит со всей ответственностью.

ВАЖНО. Будьте осторожны! В предыдущих этапах максимум, что вы могли испортить — кабель. При заземлении же есть все шансы получить удар током — что может привести к летальному исходу. Поэтому ни в коем случае не пытайтесь делать заземление самостоятельно! Вызовите мастера, который сделает всё быстро и качественно.

Если вы проживаете в многоквартирном доме, как правило, антенна будет установлена на балконе или лоджии. В подобных случаях в заземлении нет необходимости, т. к. оно уже предусмотрено при постройке дома. Актуально будет заземление в частном доме или на дачном участке.

На этом всё. В этой статье мы поговорили о существующих видах антенных усилителей и о том, как их лучше установить. Надеемся, статья была информативной и помогла вам в этом непростом вопросе.

Антенный усилитель питается не по отдельному проводу, а прямо по тому же коаксиальному кабелю, через который усиленный сигнал поступает в . В связи с этим подключение такого усилителя к антенне и телевизору имеет ряд особенностей.

Подключение блока питания

Хотя подключение блока питания и не требует навыков, не поленитесь изучить руководство по подключению, которое прилагается в комплекте. Прежде всего, обратите внимание на меры безопасности.

Наружные телевизионные антенны с усилителем – это всегда приманка для молнии, поэтому не проводите работы во время грозы, тем более, если ваш приёмник не имеет грозозащиты.

Подать электропитание к усилителю активной антенны можно тремя способами.

При наличии цифрового тюнера	Питание подаётся прямо с приставки по коаксиальному кабелю. В меню приставки, отыщите пункт «Питание ант. вкл.». Даже если усилитель на 12В, зачастую 5В с тюнера будет достаточно.
При отсутствии цифровой приставки	В этом случае нужна антенна с питанием через USB. Если этой возможности не предусмотрено в конструкции волнового улавливателя, то понадобится специальный адаптер с инжектором. Он подключается к USB порту телевизора.
Классический способ	Подключение выполняется через блок питания с напряжением, соответствующим усилителю. Соедините коаксиал со штекером, предварительно зачистив его – проденьте кабель под крепления, и подтяните крепёжные винты. Коаксиал должен касаться оплёткой залужённой площадки.

Если подключение к телевизору антенны с усилителем не дало ожидаемых результатов в виде улучшенного изображения, нужно пробовать поменять её направление или ставить под сомнение волновое соответствие усилителя.

Антенные усилители для ТВ — как выбрать?

• Основные критерии выбора
• Дополнительные наконечники
• Популярные производители и модели
• Стоковая видеозапись

Часто даже в городе при использовании обычного ТВ-приемника возникают проблемы с качеством сигнала. Чтобы этого избежать, можно подключить спутниковое или кабельное телевидение. Люди в сельской местности не могут этого сделать и вынуждены смотреть плохое изображение. Если вы хотите улучшить качество картинки на экране, которую выдает антенна, то вам необходимо подключить к ней усилитель. Это устройство будет полезно, если телевышка находится слишком далеко или если у вас плохая антенна или вы неправильно ее подобрали. Такое устройство помогает улучшить качество сигнала, который принимает телевизор. Усилители часто используются в загородных домах и на нижних этажах многоквартирных домов. Так как антенные усилители для телевизора бывают разные, то как правильно выбрать, мы расскажем в этой статье.

к оглавлению ↑

Основные критерии выбора

Чтобы правильно выбрать антенные усилители для вашего телевизора, необходимо учитывать следующие характеристики.

Необходимый диапазон частот

По этому признаку устройства делятся на:

• Широкополосные — работают только в своей полосе частот;
• диапазон — усилить определенный заданный диапазон;
• мультидиапазонный — работа в нескольких диапазонах.

Расстояние до телебашни

Посмотрите на карте, где находится ближайшая телебашня. Узнав дистанцию, можно рассчитать необходимое усиление.

Важно! Это можно сделать с помощью сайта РТРС — он позволяет узнать зону покрытия цифрового вещания в вашем районе и места расположения вышек.

Не берите слишком мощное устройство, это создаст лишние помехи.

Свойства устройства

Это коэффициент шума, ток и напряжение, потребляемые устройством, а также коэффициент усиления.

Тип антенны и сигнала

Помимо прочего, выбор приемника зависит от того, какой приемник вы используете. Это нужно знать, чтобы выбрать усилитель ТВ-сигнала. Они предназначены для антенных, кабельных и спутниковых сигналов. Немного подробнее о каждом.

Важно! Тем, кто впервые столкнулся с подключением и настройкой телевидения, будут полезны наши специальные обзоры:

• Как настроить цифровые каналы на телевизоре Самсунг через антенну?
• Как установить цифровое телевидение на телевизор.

Антенна

Может быть полезно, если:

• дом находится далеко от передающей станции;
• сигнал заглушается зданиями или деревьями;
• , если антенна установлена ​​неправильно.

Важно! Перед покупкой попробуйте скрутить саму антенну. Возможно, есть возможность улучшить сигнал.

Часто для улучшения качества изображения приходится покупать активную антенну со встроенным усилительным трактом. Это часто делают люди, живущие в городских квартирах.

Важно! Такие устройства очень удобны и компактны, их можно перемещать в помещении и находить лучшее место для приема сигнала.

Кабель

Их можно встретить значительно реже, т.к. провайдеры кабельного ТВ, как правило, дают вполне приличный сигнал. Такие устройства приобретаются, когда необходимо подключить несколько телевизоров из одной точки. Поэтому они часто имеют делители сигнала.

Важно! Часто усиление сигнала вообще не требуется. Можно купить обычный разветвитель, установив там, где кабель входит в квартиру. Помех это также не добавляет. Но если у вас в квартире больше трех телевизоров, то сигналу потребуется усиление.

Спутник

Тоже не очень распространены. Как правило, люди предпочитают устанавливать спутниковую антенну с большим радиусом действия или заменять оборудование на более современное.

Важно! Иногда для улучшения сигнала устанавливают кабельный усилитель на антенный вход телевизора. Главное условие – частотные диапазоны должны совпадать.

Активный или пассивный усилитель

Одним из критериев классификации является принцип работы такого устройства. По этому признаку различают активные и пассивные устройства. Основное отличие в том, что в активных устройствах установлен антенный усилитель, который питается от сети. Ему нужен переходник на 12 или 9вольт.

Существуют определенные требования для установки такого устройства:

• Устройство должно располагаться как можно ближе к точке приема — это значительно повышает качество сигнала.

Важно! Если установить этот усилитель таким образом, качество не будет испорчено даже искажениями, возникающими в фидере, представляющем собой провод 75 Ом.

• Устройство лучше защитить от дождя и снега.
• Не устанавливайте его слишком близко к телевизору — это вызовет помехи.
• Можно подключить питание через антенный кабель. Для подключения лучше использовать коаксиальный кабель.

Важно! При активном антенном усилителе есть возможность подключить блок питания отдельно, и поставить в комнате.

к оглавлению ↑

Дополнительные советы

Какой усилитель для телевизионной антенны лучше? Учтите эти рекомендации, чтобы выбор был разумным:

• Необходимо выбрать устройство с желаемым коэффициентом усиления. Максимально возможное расстояние 150 км.

Важно! Если расстояние до телевышки меньше 10 км, антенный усилитель для телевизора не нужен, достаточно правильно установить саму антенну.

• Не пытайтесь купить устройство с самым большим коэффициентом усиления — такие устройства могут создавать очень сильные помехи.
• Вы можете подключить широкополосное устройство и сможете ловить все доступные вам каналы. Чаще всего выбирают этот вариант.

Важно! Для одной и той же антенны можно найти множество усилителей с разными характеристиками. Чтобы упростить себе задачу выбора, воспользуйтесь специальными таблицами, с помощью которых вы сможете выбрать нужную модель.

Важно! Телевизор – неотъемлемая часть интерьера. В большинстве случаев, например, в дизайне гостиной, на нем делают акцент. Как правильно оформить стену с телевизором и другие нюансы, которые следует учитывать при расстановке мебели в комнате, мы подробно описали в наших отдельных статьях:

• Настенный дизайн для телевизора.
• Угол обзора ТВ-панели.
• Расстояние от телевизора в зависимости от диагонали.

Коэффициенты усилителя

Вот еще несколько моментов, касающихся характеристик устройства, которые помогут вам выбрать антенные усилители для вашего телевизора. Но общий коэффициент усиления будет состоять из нескольких частей:

• Коэффициент преобразования усилителя;
• Усиление.

Первый параметр достаточно очевиден, а второй требует уточнения. В общем случае он может быть равен нулю. Антенна с таким коэффициентом преобразования будет всенаправленной.

Такие устройства также можно использовать с усилителем. Вот некоторые их плюсы и минусы:

1. Принимает сигнал со всех сторон, а значит не нужно тратить время на наведение телевизионной антенны. Но это свойство также увеличивает количество помех, а с усилителем их станет еще больше.
2. У них лучше усиление, меньше помех дают. Но их сложнее правильно установить. При изменении направления луча от телебашни будут проблемы с приемом.
3. Всенаправленные устройства могут принимать сигналы более чем от одной башни. Вполне вероятно, что изображение может начать двоиться. То же самое может быть и с подавлением.

Важно! Учитывайте диаграмму направленности. Приборы наилучшим образом принимают сигнал не более чем в двух направлениях. У них конкретно такой дизайн. Направление антенны зависит от ее формы.

Важно! Экран телевизионной панели требует особого ухода. Чтобы не стать постоянным клиентом сервисного центра, воспользуйтесь нашими советами, как протереть ЖК-экран в домашних условиях.

к оглавлению ↑

Популярные производители и модели

Сейчас много разных производителей. Но какой усилитель для телевизионной антенны лучше?

Дельта

Среди российских производителей популярна компания Дельта. Он производит активные антенны. Судя по отзывам пользователей, это довольно неплохой производитель.

Постоянным спросом пользуются такие модели:

• Дельта 3311 А. Имеет логопериодическую схему. Однако антенны для МВ частот прочно закреплены, чтобы прибор не начал сильно раскачиваться на мачте ветром. Это может помешать приему сигнала.
• Дельта К 331 А. Этот прибор имеет коэффициент усиления для разных диапазонов. В дециметровом диапазоне частот это 24 дБ, в УКВ — 14 дБ, в КВ диапазоне — 6 дБ. У этой модели лучший прием на региональных каналах и цифровом телевидении. Для охвата этого диапазона в нем используются встроенные цифровые антенные усилители, которые позволяют добиться очень хорошего качества.
• Дельта К 331 А.03. Устройство с лучшими качествами, чем два предыдущих. Эта антенна является логопериодической. Для диапазона МВ имеются телескопические антенны. Это комнатная модель; его нельзя устанавливать на улице.

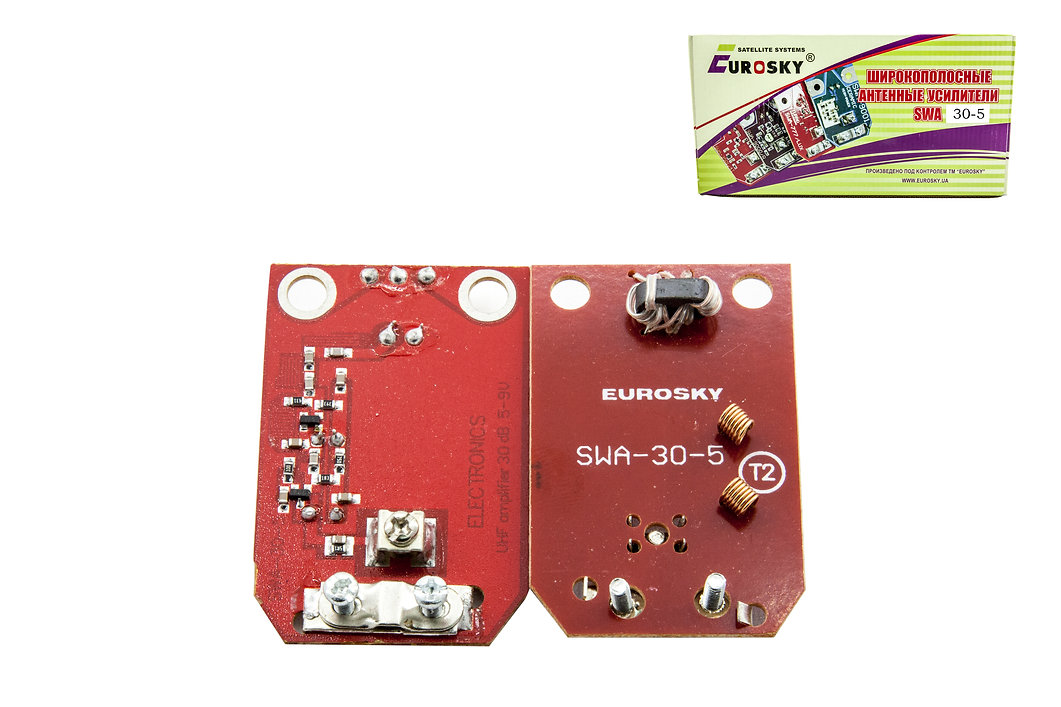

SWA

Для решетчатых антенн типа «польский» выбирают усилитель ТВ сигнала SWA. Его диапазон: 49-790 МГц. Лучше стремиться приобрести устройство с меньшим коэффициентом шума и не самым большим коэффициентом усиления.

Важно! Моделей SWA очень много, поэтому при выборе обращайте внимание на подходящие вам характеристики.

Locus

Достаточно распространенная модель, при выходе из строя которой необходимо установить антенный усилитель LSA. Он возобновит ее работу и улучшит качество сигнала.

Alkad

Данные усилители имеют 2-4 выхода, к ним можно подключить более одного телевизора. Некоторые из этих моделей позволяют изменять коэффициент усиления, причем в разных диапазонах.

Terra

Эта компания из Литвы производит антенные усилители с несколькими входами, что позволяет суммировать сигналы с нескольких антенн. Они также производят приборы с несколькими выходами.

Важно! Вместе с усилителем, как правило, продается блок питания. Производители активных антенн и усилителей в основном одни и те же. Некоторые из них включают в себя дополнительные функции, такие как радиоприем.

к оглавлению ↑

Видеоматериал

В этой статье мы подготовили для вас обзор всех важных технических характеристик и популярных производителей, моделей антенных усилителей. Вопрос, как правильно выбрать, надеемся, теперь для вас решен очень просто.

принцип работы, подбор, изготовление своими руками

Проблема недостаточно сильного ТВ сигнала, из-за которого снижается качество изображения на экране ТВ, решается применением усилителя сигнала, поступающего с ТВ антенны. Вы можете выбрать подходящее устройство из нашего рейтинга лучших моделей или, если у вас есть некоторый опыт, сделать такое устройство самостоятельно.

Содержание

1. Что такое усилитель телевизионной антенны?
2. Дизайн усилителя антенны. Особенности
3. Классификация
4. Преимущества и недостатки усилителей сигнала телевизионных сигналов
5. Основные критерии для выбора усилителей сигнала
6. Рабочая частота
7. . Рисунок
8. GANIT
9. Active OR Passive Antenna
13. GANIT
14. OR PASTIVIVE ANTENNA
30. . лучшие антенные усилители для телевизоров
31. Антенный усилитель Ф-02
32. Дельта УАТИП-03 МВ+ДМВ
33. SWA-999 для «сетки»
34. REMO INDOOR USB (BAS-8102 5V)
35. REMO Booster-DiGi (BAS-8207)
36. Planar 21-69 FT series
37. Как сделать антенный усилитель для телевизора своими руками?

Что такое усилитель телевизионной антенны?

ТВ-усилитель — устройство для усиления ТВ-сигнала и снижения уровня помех, что обеспечивает более качественную картинку. Устройство повышает чувствительность, ограниченную шумовыми воздействиями, и компенсирует потери принимаемого телевизионного сигнала в коаксиальном кабеле. https://youtu.be/GI89hrNQ-BA

Конструктивные особенности антенного усилителя

Усилители для телевизионных антенн просты и могут различаться по конструкции, могут усиливать как цифровые, так и аналоговые сигналы. В некоторых случаях они образованы двумя платами с реализованной схемой шумоподавления. Один контур представляет собой фильтр высоких частот, второй имеет конденсатор, регулирующий частоту. Регулятор позволяет получить максимальное усиление ТВ-сигнала 4,7 дБ при рабочей частоте 400 МГц. Для получения стабильности используют стабилизатор с включенным в его цепь электролитом и диодным мостом. Усилитель подключается к ТВ-приемнику с помощью конденсатора. Все усилители для антенны снабжены блоком питания, отличается только место его размещения (встроенное и внешнее). Встроенное устройство хорошо работает при стабильном электрическом напряжении и будет потреблять до 10 В. Если устройство перегорит, потребуется замена всего антенного устройства. По этой причине при наличии скачков напряжения будет удобнее использовать внешние блоки. Они больше по размеру и имеют разное входное напряжение в зависимости от усилителя (5, 12, 18, 24 В).

Классификация

Для эфирных волн телеканалов используют диапазон метровых (МВ) и дециметровых (ДМВ) частот. В первом случае используется частота 30-300 МГц, а во втором – 300-3000 МГц. В зависимости от диапазона принимаемых частот усилитель может быть:

• широкополосный – для охвата широкого спектра длин волн;
• диапазон – использует для работы метровый или дециметровый диапазон;
• многодиапазонный , предназначенный для обоих диапазонов.

В обычном случае при хорошем сигнале достаточно широкополосного усилителя. При слабом приеме стоит использовать узконаправленное устройство, которое лучше широкополосного выполняет свою роль в определенном диапазоне.

Цифровое вещание осуществляется по стандарту
DVB-T2. Для цифровых телеканалов используется только диапазон УВЧ, поэтому для цифрового телевещания подойдет усилитель для цифрового телевидения стандарта DVB-T2. Тест антенных усилителей для цифрового телевидения DVB-T2: https://youtu.be/oLRaiYPj6sQ Усилители также различаются по требуемому напряжению:

1. Двенадцать вольт являются наиболее распространенными. Они потребуют добавления дополнительного источника питания, который в некоторых случаях можно регулировать.
2. Пятивольтовый можно подключить к ТВ-тюнеру или телевизору с помощью коаксиального кабеля. Как правило, они крепятся к антенне.

В зависимости от типа телевизора усилительные устройства классифицируются в следующем порядке:

• антенна;
• спутник;
• кабель.

Кабельные и спутниковые усилители используются очень редко, т. к. они передают и без того достаточно качественный сигнал. Иногда при вещании по кабельному телевидению используют усилитель, если кабель подключен сразу к нескольким телевизорам. Антенные усилительные устройства применяются гораздо чаще.

Достоинства и недостатки усилителей ТВ-сигнала

При настройке домашней телевизионной сети следует помнить: если использовать несколько усилительных цепей, то будут значительные искажения видеопотока. В связи с этим количество усилителей для антенн должно быть минимальным.

К достоинствам усилителей можно отнести:

• возможность приема даже самых слабых ТВ сигналов;
• наличие малых шумовых коэффициентов;
• возможность усиления сигнала одновременно в нескольких частотных диапазонах.

Недостатками усилительных устройств являются:

• при использовании широкополосного усилителя существует вероятность перегрузки допустимого уровня ТВ сигнала, поэтому он должен быть снабжен регулятором для разных диапазонов, чтобы исключить такое неприятность;
• самовозбуждение устройства;
• подверженность грозам;
• вероятность потери ТВ сигнала на выходе.

Усилители корректируют сигнал с антенны на телевизор. В связи с этим на выбор влияет местность и потребность в телевизионном оборудовании. Усилитель для ТВ-антенны за городом помогает эффективно решить сложный вопрос в получении качественного ТВ-сигнала.

Основные критерии выбора усилителей ТВ сигнала

Усилитель для телевизионной антенны выбирается по техническим критериям устройства и в соответствии с внешними факторами (например, местом и условиями установки). Самое главное – учитывать характеристики, влияющие на качество телевизионного сигнала, для чего прибегают к использованию дополнительных устройств.

Рабочий диапазон частот

С диапазоном частот связаны три устройства: телевизор, антенна
и усилитель. Сначала выбирается антенна. При таком выборе следует учитывать превосходство узкого луча над широкодиапазонным по силе сигнала. Если репитер находится близко к зоне приема, то подойдет «всеволновый», способный охватить более широкий диапазон. Прием сигнала с удаленной телевышки будет достижим с помощью устройства, адаптированного к ограниченному диапазону частот (например, МВ или ДМВ).

Усилитель подбирается по АЧХ антенны. В случае несоответствия диапазона существующее устройство не может работать.

Коэффициент шума

С помощью усилителя необходимо скорректировать отношение ТВ-сигнал/шум в сторону увеличения. С учетом того, что при передаче данных каждое устройство получает свои шумы, по мере увеличения сигнала они также приобретают более существенное выражение. Общепринято, что величина шумового воздействия не должна превышать 3 дБ. Только при таких условиях можно говорить о гарантиях хорошего качества передачи ТВ-сигнала. Однако более новые устройства могут иметь более низкое значение 2 дБ.

Усиление

Наличие максимально возможного коэффициента не гарантирует наилучшего качества передачи. Более того, при чрезмерном усилении произойдет искажение ТВ-сигнала с появлением обратного эффекта (клиппинга или перегрузки). Для измерения параметра используется дБ, а его средние значения составляют:

• дециметра – от 30 до 40 дБ;
• счетчик – 10 дБ.

Из этого следует, что ДМВ будет иметь охват от 20 до 60 телеканалов, а метровый – не более 12. При увеличении усиления на 15-20 дБ можно говорить о хорошем результате.

При выборе усилителя по коэффициенту нужно исходить из реальных условий и уровня приема. Как правило, учитывается удаленность от телевышки (ретранслятора). Если телевышка находится в прямой видимости, то покупка усилителя не требуется.

Активная или пассивная антенна

Антенны для приема телевизионного сигнала могут быть пассивными и активными:

• пассивная антенна принимает сигнал только благодаря своей форме;
• для активной антенны предусмотрен специальный усилитель , который увеличивает мощность полезного сигнала.

Активная антенна должна быть обеспечена дополнительным питанием от сети. Как правило, усилительное устройство подключается с помощью адаптера-переходника на 9 или 12 В. Если устройство находится на улице, то его нужно прикрыть от дождя. Обязательно примите во внимание информацию в инструкциях производителя относительно возможных помех, если устройство установлено неправильно. Пассивная антенна также может быть преобразована в активную антенну, если к ней добавить усилитель. Этот вариант может быть удобнее, чем покупка антенны со встроенным устройством усиления — если усилитель сломается, его можно будет легко заменить. Разместить ее можно не рядом с самой антенной, а на чердаке или в комнате, что обеспечит более длительный срок службы устройства.

Активная антенна с усилителем для цифрового ТВ своими руками:

ТОП-6 лучших антенных усилителей для телевизоров

Некоторые усилители популярны благодаря простоте конструкции, низкой стоимости и легкая установка. При случае их можно заменить и отремонтировать самостоятельно. При покупке внешнего усилителя нужно позаботиться о его герметичности. Внешние устройства меняются каждые 2 года, даже если они защищены. По этой причине лучше всего попытаться найти место для усилителя под крышей.

Антенный усилитель F-02

Кабельное всеволновое магистральное усилительное устройство. Усиливает телесигнал в метровом и дециметровом диапазонах с рабочим диапазоном (1-12к) и ДМВ (21-60к). Коэффициент усиления — до 25 дБ, коэффициент шума — до 2 дБ, напряжение питания — 12 В. Ориентировочная стоимость — 350 руб.

Дельта УАТИП-03 МВ + ДМВ

Усилительное широкополосное устройство индивидуального применения в метровом (от 1 до 12 каналов) и дециметровом (от 21 до 69 каналов) диапазонах. Блок питания 12 В. Ориентировочная стоимость – 672 рубля.

SWA-999 для «сетки»

Усилитель для польской антенны («сетки») с диапазоном частот от 48 до 862 МГц и питанием 12В. Усиление – 28-34 дБ. Ориентировочная стоимость – 113 руб.
Усилитель SWA-999 производства Eurosky [/caption] https://youtu.be/QvRGUGq_eOs

REMO INDOOR USB (BAS-8102 5V)

Антенный многоцелевой усилитель, преобразующий пассивную антенну в активную и исключающий блок питания для антенного усилителя. Усиление до 16 дБ. Питание – 5 В. Ориентировочная стоимость – 245 руб.

REMO Booster-DiGi (BAS-8207)

Антенный усилитель со средним коэффициентом усиления 21-69 каналов. Питание – 12В. Коэффициент шума не более 2,8 дБ. Ориентировочная стоимость – 425 руб.

Планар 21-69 серии ФТ

Антенный усилитель для кабеля с диапазоном частот от 470 до 468 МГц и коэффициентом усиления до 22 дБ. Питание – 12В. Коэффициент шума – 4 дБ. Ориентировочная стоимость – 350 руб.

Как сделать антенный усилитель для телевизора своими руками?

Сначала необходимо подготовить материалы и инструменты:

• алюминиевая пластина;
• медная проволока;
• Кронштейн;
• переходник;
• гайки, болты, шайбы, винты;
• Телевизионный кабель;
• ремень резиновый от трактора;
• изоляционная лента;
• ключ с молотком.

Даже при наличии опыта подобных работ подробное изучение инструкции будет очень полезным. Последовательность выполнения этих действий и назначение каждой детали имеет особое значение. Алгоритм действий следующий:

1. Прорезаны отверстия (три в резине, одно в пластине).
2. Также потребуется отверстие в кронштейне и место для антенны.
3. Провод необходимо согнуть и соединить на концах саморезом.
4. Кабель подключен к адаптеру, соединение изолировано.
5. Все детали собраны вместе. В конце место крепления кабеля с проводом изолируется при помощи изоленты.

У самодельного усилителя есть еще одно преимущество – готовое устройство не нужно настраивать. Подключается очень просто: плата подключается к антенне и проверяется качество усиления. Во время работы устройства не должно быть посторонних шумов. Для усилителя лучше подготовить какой-нибудь корпус, чтобы защитить его от воздействия окружающей среды. Для получения хорошей картинки и звука нужен не только усилитель, но и выбор подходящего места крепления.
