Гибкий неон. Инструкция по эксплуатации

Инструкция по работе с гибким неоном, раскрывающая основные моменты, связанные с использованием данного материала. В том числе: пайка нео... Просмотров: 58432

Содержание

1. Что такое гибкий неон?
2. Выбор гибкого неона и драйвера
3. Подключение к драйверу
4. Размещение шнура на поверхности
5. Распространённые проблемы

1.Что такое гибкий неон?

Гибкий неон представляет собой провод, гнущийся во всех направлениях (можно даже завязать узел) и легко режущийся обычными ножницами. При этом шнур имеет одну важную особенность - он может светиться ярким и равномерным светом.

Конструктивно неон представляет собой следующее:

Как это работает?

Ток, от источника электричества поступает на специальной устройство под названием драйвер (более подробно о них будет рассказано ниже), откуда преобразовавшись, попадает на сердечник неонового шнура, электромагнитное поле которого заставляет люминофор светиться.

Пластиковая оплётка придаёт шнуру плотность, защищая от внешних механических нагрузок. В результате, он хорошо переносит нагрузку на разрыв и давление (Например, от случайно поставленной сверху ножки стула).

Внешний слой является дополнительной защитой, а так же придаёт шнуру цвет.

Неоновый шнур ночью, вечером и в пасмурную погоду смотрится очень ярко. Ясным днём в помещении или просто при включенном свете его свечение также отчётливо видно, так что при таких условиях он может полноценно использоваться в качестве декора. Как и любой источник света, он плохо виден лишь на открытом солнце, когда его использование собственно и не требуется.

Гибкий неон энергоэффективен. К примеру, от одного комплекта батареек он может светиться около суток без перерыва.

2.Выбор гибкого неона и драйвера

Есть 2 основных критерия выбора неонового шнура:
1) Цвет
2) Диаметр

Цвет можно выбрать любой, исходя из ваших личных предпочтений. Он практически не влияет на яркость свечения.

Диаметр существенно влияет на характеристики шнура. Модели с более толстым сечением хуже гнутся, менее яркие (из за большего слоя покрытия), но в то же время дают чуть более рассеянный свет и имеют гораздо большую степень защиты.

Неон с толстым сечением мы рекомендуем использовать в следующих ситуациях:

- Уличная подсветка
- Подсветка в агрессивных средах (например, баня)

Неон с тонким сечением прост в работе, более гибкий, более яркий. Можно выделить следующие сферы его применения:

- Танцевальные костюмы
- Подсветка мебели
- Авто/мотто/вело тюнинг

На нашем сайте в разделе «Гибкий неон» имеется широкий спектр цветов и диаметров (перейти в раздел...).

Выбор драйвера также играет важную роль. Отталкиваться следует от того, где вы планируете использовать неоновый шнур. Если это подсветка костюмов или велотюнинг - несомненно, лучшим решением будет драйвер с питанием от батареек. В машине лучше всего использовать 12Вольтовые драйвера, в других случаях может оказаться удобным драйвер от 220 Вольт.

Внимание! В описании каждого драйвера указана максимальная длина подключаемого шнура. Желательно выходить за этот диапазон не более чем на 20% т.к. при сильном превышении длины яркость свечения будет заметно меньше.

Хотелось бы обратить отдельное внимание на особый класс драйверов – драйвера с датчиком звука. Эти устройства позволяют неоновому шнуру моргать в такт музыке. Подключение к магнитоле не требуется т.к. приём звука осуществляется встроенным датчиком. Чувствительность настраивается «колёсиком», т.е. вы можете сделать так, чтобы шнур моргал только от громких звуков, или наоборот – улавливал малейшие шумы.

3.Подключение к драйверу

Этот этап требует немного внимания, а так же базовых навыков работы с паяльником. Ниже мы постараемся передать процедуру подключения драйвера к шнуру от начала до конца.

Человеку, державшему хоть раз в жизни паяльник в руках, пайка покажется очень простой и займёт 5-10 минут, но в то же время, если вы никогда этим не занимались – рекомендуем заручиться чей-нибудь помощью.

Шаг первый.

Зачищаем изоляцию с края неонового шнура. Для этого отступаем от конца около 7ми миллиметров и делаем острым ножом небольшое колечко. Оно должно быть не слишком глубоким (чтобы не перерезать контакты), но и не слишком слабым, чтобы изоляция была полностью прорезана (Алтернативный вариант - расплавить изоляцию паяльником. В данном случае есть свои плюсы т.к. нет риска повредить провода).

В итоге должны появиться 2 тонких проводка и один толстый сердечник. Если вдруг тонкий проводок лишь один – значит, скорее всего, второй вы нечаянно отрезали. В этом случае попробуйте провести процедуру зачистки ещё один раз.

Перед началом пайки рекомендуем найти правильную полярность подключения. Другими словами – у шнура есть 2 контакта, у драйвера есть 2 контакта, нужно понять какой из них с каким соединять. Для этого включите драйвер и попробуйте приложить к его контактам очищенные контакты неонового шнура. Положение, в котором он начнёт светиться – правильное.

После того, как этот этап пройден – аккуратно счистите люминофор с сердечника.

Затем подпаиваем контакты шнура к коннектору (коннектор идёт в комплекте с драйвером).

Проверяем – всё ли работает. Затем заливаем контакты каплей герметика или клея (цель – исключить соприкосновение контактов друг с другом при эксплуатации шнура), затем надеваем термоусадочную трубку или обкручиваем изолентой.

Другой конец шнура слегка обмазываем клеем и надеваем защитный колпачок. Ссылка на колпачок.

Проверяем ещё раз…всё! Готово!

Теперь рассмотрим очень распространённый случай, когда требуется подключить сразу несколько кусков шнура к одному драйверу.

Это может потребоваться, если вы хотите декорировать танцевальный костюм кусками шнура разного цвета или же при подсветке одновременно нескольких деталей автомобиля (приборная панель + динамики + что-нибудь ещё).

Для этого вам будет достаточно лишь одного драйвера, от которого будут подключены все куски неона. Их необходимо подключить параллельно к выходящим из контроллера проводам (см. схему ниже). Притом никаких дополнительных коннекторов или переходников докупать не придётся.

Таким образом, можно запитать неограниченное количество кусков неона. Есть лишь одно ограничение – их суммарная длина не должна быть больше той, на которую рассчитан драйвер.

4.Размещение шнура на поверхности

После того, как шнур подключен, можно переходить к его установке на поверхность. Приёмы работы зависят от материала, на котором требуется закрепить неон.
Прежде всего, отметим – шнур плохо клеится моментальным «суперклеем».

Для крепления неона в некоторых случаях можно воспользоваться герметиком или клеем «Момент». Аккуратно намажьте 20-30 см клея, дайте ему чуть-чуть подсохнуть, чтобы он стал липким и приложите шнур. Немного подождите и клейте дальше.

К одежде шнур лучше всего просто пришить. Для этого отлично подойдёт прозрачная тонкая рыболовная леска. Старайтесь не устанавливать шнур под коленями и подмышками т.к. там он будет испытывать постоянные изгибы, что может его испортить. Эти участки тела лучше подсвечивать с другой стороны (соответственно на коленях и на плечах).

В автомобиле неон часто укладывают в зазоры приборной панели, вокруг динамиков и т.д. Способ крепления выбирается по месту.

5.Распространённые проблемы

1. Шнур имеет очень тусклое свечение
Вероятно, длина подключаемого шнура к драйверу сильно превышает допустимую. У драйверов с питанием от батареек возможен второй вариант – заряд батареек заканчивается.

2. Шнур прекратил светиться
Если индикатор на драйвере работает, то скорее всего, у вас просто отошли контакты в месте спайки. Если так, то попробуйте подключить к этому же драйверу другой кусок неонового шнура, чтобы его проверить. Затем, если всё работает, перепаяйте контакты на проблемном куске неона.

3. Неон, подключенный к драйверу с батарейками стал странно моргать.
Скорее всего, заряд батареек подходит к концу и их следует заменить.



Как подключить холодный Гибкий неон (подключение гибкого электролюминесцентного провода). Новости компании «@pavel_neonov_sale Неоновые костюмы.НЕОН для: Рекламных вывесок,Екстерера-Интерера, Авто,Мото,Вело.»

Инструкция по подключения холодного неона. Видео урок.

 Электролюминесцентный провод(гибкий неон, холодный неон)
Вещь довольно интересная, да и вполне удобная. По сути это медный провод, на который нанесен слой люминофора. Далее сверху идут 2 тонких проводка вдоль всего провода. Сверху это дело закрыто тонким слоем ПВХ. Поверх этого слоя идет слой цветного ПВХ для придания цвета.
Такой провод хорошо светит в сумерках и ночью. Днем он уже слабоват.
В этой небольшой статейке я коротко объясню, как можно подключить данный провод.
1. Берем паяльник, припой, флюс, нож, термоусадку, провода, инвертор и сам гибкий неон.
2. аккуратно срезаем слои ПВХ. Потом убираем в сторону два тоненьких проводка и зачищаем от люминофора жирный медный провод.
3. Паяльником залудим жирный медный провод, тонкие проводки, и провода для подключения.
4. Припаиваем провода к жирному и тонким проводкам неона и закрываем их термоусадками.
жирный провод припаян
тонкие проводки припаяны
все закрываем термоусадкой
5. Провода идущие от неона прикручиваем к проводам инвертора(полярность значения не имеет)

Подключаем инвертор к источнику питания в 12в(красный к плюсу, черный к минусу)
6. Включаем,светит! Радуемся!).

  Многие спрашивают:

можноли подключать неоновый гибкий провод (холодный неон) частями?

Тоесть неоновый провод —потом обычный провд (удлинитель)—потом опять неоновый провод

—можно!)

Можно чтобы с одного инвертора выходило сразу несколько проводов?

—можно, но чтобы не больше количество (метраж) провда, чем потянет инвертор. Тоесть инвертор например на 10м провда то тогда 10м подключаем с одного инвертора можно отдельными кусками.

Более подробна и хорошо росжованна инструкция по подключению неонового провода.



 Ставьте лайк и подписывайтесь на наш канал на :  youtubе) клик.

Первое что нам нужно это зачистить неоновый провод.

Есть пару вариантов как зачистить его:

Первый способ.

Акуратно канцелярским ножиком, при хорошом свете снимаем верхний слой ПВХ,так чтобы не срезать два тоненьких проводка(как два волоска) , потом зачищаем сам основной медный провод, что покрыт люминофором.

Второй способ. На наше мнение проще и быстерее: Нагреваем конец провода 1.5-2см на огне (можна взять для удобства свечку), когда провод наченает плавится берем кусачки и снимаем плавлящий кусок ПВХ, как будто пластилин с провода,только не перекусите его с чуством).Так проще, тем что сразу очищаются "проводки-волоски"  и Вам не надо каждый разприглядыватся чтобы их несрезать. Потом также защищаем основной медный до гола.



http://zholudi-neon.prom.ua/pf17365-kak-podklyuchit-holodnyj.html

Гибкий неон - чтобы всегда было хорошее настроение

Производители рекламируют разнообразное осветительное оборудование. Гибкий неон, информации о котором немного – новейшая альтернатива лампам, елочным гирляндам, LED-лентам и шнурам. Статья расширит познания пользователя об этом уникальном изделии.

Определение, устройство

Продукция известна под несколькими названиями: электролюминесцентный провод, холодный или гибкий неон, EL-wire, световой проводник. Наиболее распространена такая версия изделия: в полости ПВХ-кабеля тонкая медная жила (первый контакт схемы). Нанесенный на металл порошковый состав люминофор (кристаллический фосфор) покрыт тончайшим диэлектрическим слоем. Вокруг навит второй контакт из 2-х проволочек. Конструкция закупорена в оболочку из поливинилхлорида. При подаче напряжения гибкий неоновый шнур светится.

Визуально в исходном состоянии холодный гибкий неон схож с LED-гирляндой. Разница видна при подаче питания: свет распространяется во всех направлениях, виден с любого ракурса. Шнур же превращается не в цепочку «огоньков», а в светящуюся линию. Режется как угодно, потому монтаж гибкого неона выполняется быстро, без специальной подготовки.

Плюс: экономичность. За счет малого энергопотребления неоновый шнур работает длительное время даже от батарейки (через инвертор). На 1 п/м — не свыше 4 Вт.

Варианты исполнения

  • Электролюминесцентный. Выпускается лентами или шнурами. Гибкий неон не выцветает, пригоден к использованию при t0 от -30 до +45 0С, инертен к влаге, изгибается в любой плоскости, выделяется разнообразием расцветок.

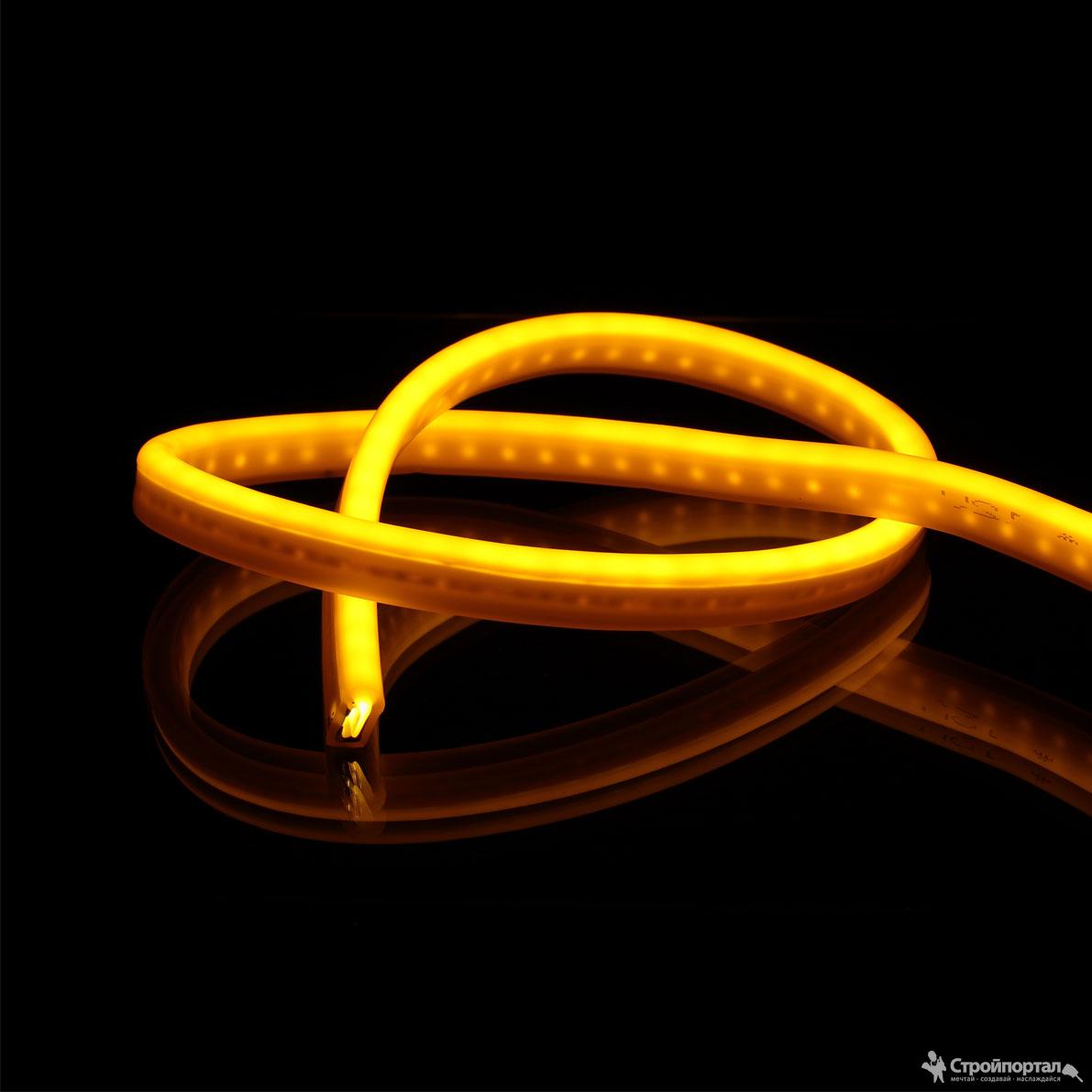

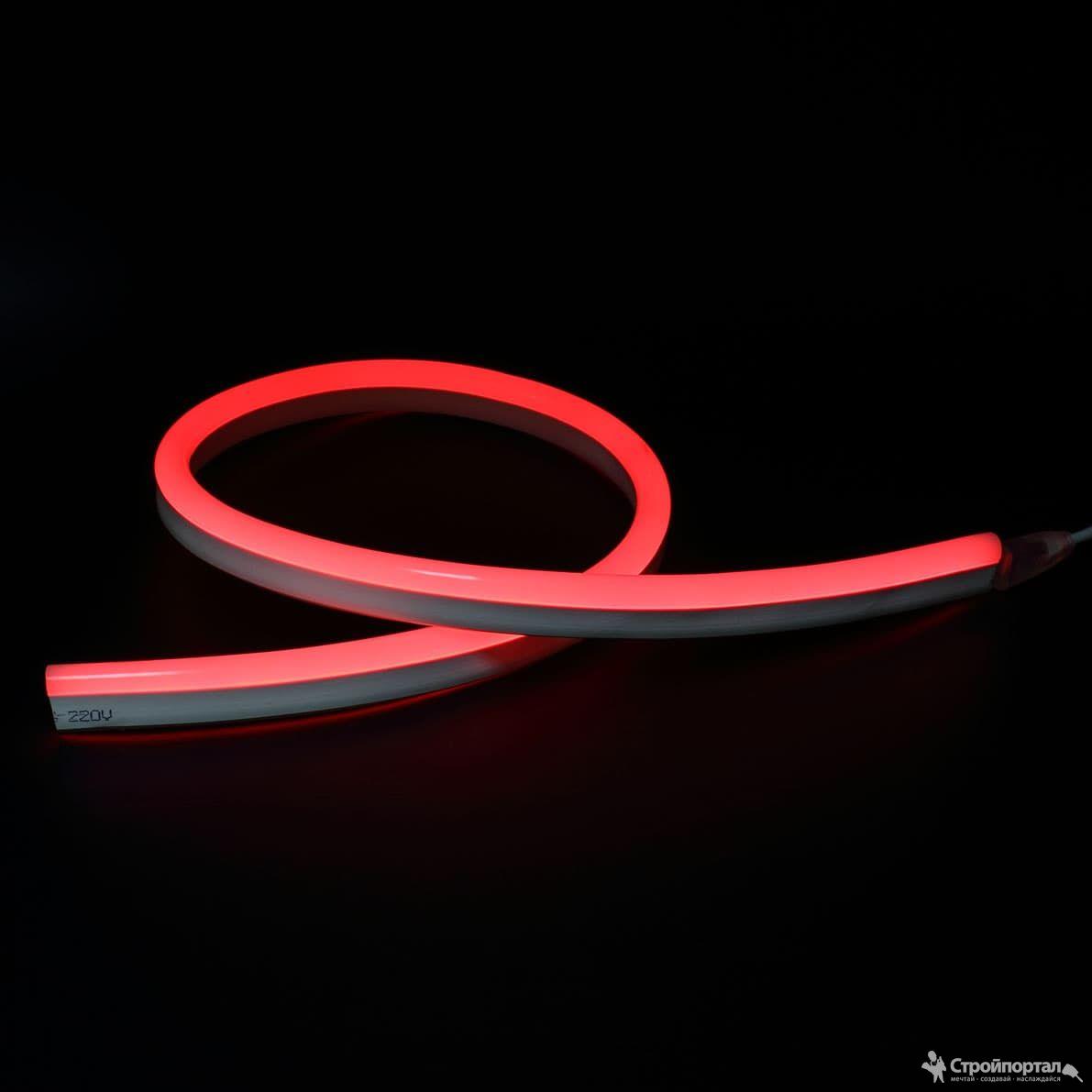

  • Гибкий неон led. Отличается конструкцией. В трубке жила заменена на линейку полупроводников. Они установлены так, что при свечении разрыва сквозь оболочку не видно. Гибкий светодиодный неон способен выдерживать более высокие значения температур: до -45 и +50.

Характеристики

  • Инертность к агрессивным веществам, жидкостям. Класс защиты — не ниже IP 44.
  • Радиус изгиба (минимальный) — 4 мм.
  • Типовые размеры (мм): ленты — 20 х 26, 11 х 24 и 14,6 х 27,5; шнура — диаметр 0,5 — 9.
  • Питание (В): 12, 24, 220.
  • Ресурс (час): от 6000.

Виды гибкого неона

  • Профессиональный. Отличается надежностью, длительным сроком эксплуатации. Для сложных дизайнерских решений.
  • Классический. Украшение интерьера, фасадов, оформление вывесок, рекламных баннеров, щитов.
  • «Эконом». Преимущество — в низкой стоимости. Качество материалов невысокое.
  • «Хамелеон». Различные варианты свечения. Смена цветов гибкого неона создает оригинальные декорации.
  • Низковольтный. Гибкий неон 12в применяется в условиях повышенной влажности (вне строения, в сырых помещениях).
  • Круглый. Отличается плотностью оболочки. Для наружного использования.
  • «Мини». Малое сечение делает шнур удобным при оформлении небольших реклам, подсветки малых сегментов.

Применение EL-wire

  • Зонирование помещений.
  • Гибкий неон белый используется для подсветки: рабочих секторов, зон отдыха.
  • Декорирование кузова, салона (стайлинг) автомобиля.
  • Подсветка рекламных конструкций: щитов, вывесок, баннеров, витрин.
  • Холодный гибкий неон незаменим в ландшафтном дизайне.
  • Оформление фасадов строений, иных объектов: фонтанов, прудов, дорожек, арочных конструкций.
  • Создание эксклюзивных образцов светящейся одежды.
  • Украшение елок, лестничных перил, ступенек, обрамление оконных и дверных проемов, ниш.

Монтаж гибкого неона

Требования производителя

  • Не подавать напряжение до окончания сборки схемы.
  • При подключении гибкий неон нельзя скручивать по оси, растягивать.
  • Запрещено использовать светящийся шнур как опору для подвешивания чего-либо.
  • Для монтажа применяются только совместимые аксессуары.
  • Для исключения перегрева ленту гибкого неона не устанавливать в закрытых пространствах, не накрывать иными материалами.
  • Герметик – только для работы с поливинилхлоридом или нейтральный состав.

Порядок монтажа

  • Раскрой ленты на отрезки нужной длины по меткам (для шнура LED). Электролюминесцентный гибкий неон режется произвольно, на любом участке.
  • Установка заглушки на торец гибкого неона, где не подается питание. Герметиком обрабатывается срез провода и полость заглушки.
  • Для фиксации на основе применяются металлические скобы. При сложной схеме монтажа гибкий неон закладыается в пластиковый профиль, изогнутый согласно дизайнерскому решению.
  • Регулирование яркости свечения EL-wire выполняется с помощью специального устройства — диммера (для одноцветных проводов). Для создания цветовых эффектов управление гибким неоном rgb выполняется контроллером.

Правила присоединения питания

  • Подключение гибкого неона 220 — от розетки через драйвер (как правило, входит в комплект).
  • Шнуры на 12 В аналогично, но требуется стабилизатор, нивелирующий нестабильность бортовой сети автомобиля.

EL Гибкий холодный неон 1.4мм "Синий".

ЦЕНА УКАЗАНА ЗА МЕТР.

EL Гибкий холодный неон, синего цвета, толщиной 1.4 мм предназначен для оформления дома, мебели, автомобиля, мотоцикла, рекламных вывесок, одежды и т.к. Сферы приминения гибкого холодного неона ограничены только вашей фантазией.

Оформление автомобиля гибким
неоном EL

Оформление зданий и помещений гибким неоном EL

Оформление одежды и обуви гибким
неоном EL

Оформление велосипеда гибким неоном EL

Гибкий холодный неон представляет собой ПВХ шнур с токопроводящими проводами внутри. Внутренняя часть шнура покрыта люминофором. При пропускании тока через провода создается электромагнитное поле, от которого начинает эффектно светиться люминофор. Ток необходимый для работы холодного неона преобразует инвертор. Есть несколько типов инверторов, которые могут работать от сети 220V, от автомобильной сети или от батареек.

ИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ ГИБКОГО НЕОНА К ИНВЕРТОРУ:

1.Сделайте надрез по верхнему слою
изоляции гибкого неона

2.Аккуратно снимите верхний слой изоляции гибкого неона

3.Нагрейте изоляцию центрального
токонесущего провода

4.В итоге должно быть 2 токонесущих провода для холодного неона и 4 для бегущего неона

5.Скрутите провода гибкого неона с

проводами разъема

6.Наденьте прозрачные термоусадочные трубки и нагрейте

7.Оденьте черную термоусадочную трубку

и нагрейте

8.Гибкий неон готов для подключения к инвертору

Подключите гибкий неон к инвертору 220V

Подключите гибкий неон к автомобильному инвертору

Подключите гибкий неон к инвертору

работающему от 4 элементов AAA

Подключите гибкий неон к инвертору

работающему от 2 элементов AA

Описание:

Конструкция холодного неона

  • Размеры: диаметр 1. 4 мм

Питание

  • Необходим инвертор

Цветовая палитра

Подключить гибкий неон своими руками в "ТПК-Свет"

Конструкция

В своей конструкции он имеет несколько слоев.

  • внешняя оболочка — чаще всего она разноцветная
  • под ней находятся тонкие контактные провода
  • слой люминофора (кристаллофосфор) — который собственно и дает свет

Шнур начинает светиться при подаче на него переменного напряжения высокой частоты.

Такую подсветку нельзя просто так включить напрямую от розетки 220В.

Если конечно у вас изначально не идет блок питания, преобразующий 220В в необходимое высокочастотное напряжение.

Впрочем, и большинство светодиодных лент запитывают также не напрямую, а через блоки 220/12 или 220/24. Хотя есть и исключения.

Инвертор

В комплекте к El шнурам идут специальные инверторы, рассчитанные на разное напряжение. Наиболее популярны модели на 12В.

На этот инвертор с одной стороны подается низкое постоянное U=12В, а с другого конца через специальные разъемы папа-мама подключается подсветка.

Причем здесь полярность (плюс-минус), абсолютно не важна.

  • во-первых, из постоянного напряжения делает переменное
  • во-вторых, повышает его до уровня 90-170В
  • в третьих, меняет частоту до 500-5500Гц

Поэтому с таким, на первый взгляд безопасным и маленьким блочком, будьте осторожны.

Даже при питании подсветки от пальчиковых батареек, напряжением не более 3-х вольт, на выходе в месте подключения проводов, у вас будет переменка более 100В.

И это еще под нагрузкой, когда шнурок светится. На холостом же ходу, такой инвертор способен выдать более 700В!

Это значит, что вас может на слабо «пощипать». Так что будьте осторожны, надевая на себя подобные разноцветные костюмы и платья, особенно на голое тело.

Однако как известно, убивает не напряжение, а ток. Здесь же его сила чрезвычайно мала.

Но все равно, в этом отношении светодиодную ленту можно косвенно считать более безопасной. Там при питании от батареек, ни о какой переменке и речи не идет.

Преимущества пайки неона

  1. Определите, какая длина провода неона вам понадобится, и отрежьте кусок этого размера. Очистите 1-2 сантиметра от внешнего покрытия. Сделать это можно с помощью острого ножа или паяльника. Самое главное – не испортить внутренние тонкие проводки и не удалить с толстого главного провода белое покрытие. Осторожно отогните тонкие провода в сторону от основного.
  2. Аккуратно очистите примерно 4 миллиметра белого вещества с провода, это намного облегчит процесс пайки. Затем защитите провода куском термоусадочной трубки. В дальнейшем важно не нагревать её, иначе она потеряет свою форму и эффективность.
  3. Нанесите припой на провода. Небольшая хитрость: не наносите горячий припой на холодные провода, поскольку прочного соединения не получится. Положите холодный припой на холодный провод и постепенно нагрейте паяльником с противоположной стороны кабеля. Так припой расплавится медленнее, когда провод уже успеет нагреться, и обеспечит качественное соединение.
  4. Припаяйте провода холодного неона к проводу подключения. Следите за тем, чтобы не оставалось подтёков припоя. В дальнейшем они могут повредить термоусадочную трубку. Испытайте соединение на прочность, подёргав его в разные стороны.
  5. Соедините тонкие проводки холодного неона со второй жилой провода подключения и припаяйте их.
  6. Наденьте термоусадочную трубку так, чтобы соединения были закрыты, и нагрейте её. Есть несколько способов это сделать. Самый простой способ — использовать строительный фен, если он есть в вашей квартире. Тепла от обычного бытового фена будет недостаточно. Если фена нет, воспользуйтесь паяльником. Потрите трубку о корпус паяльника, аккуратно переворачивая, чтобы материал не подгорел. Под воздействием высокой температуры трубка сожмётся и плотно зафиксирует контакты.

Такой способ подключения неона, при котором разделяются контакты, обладает весомыми преимуществами:

  • Исключает возможность короткого замыкания. Поскольку мы разъединяем все контакты, вероятность их соприкосновения становится минимальной.
  • При растяжении или сгибе основная нагрузка будет ложиться на толстый провод, обеспечивая качественное соединение. Соединение с тонкими проводками останется свободным.
  • Упрощает процесс пайки. Если вы разделяете контакты, то облегчаете себе работу. Пайка займёт меньшее количество времени и не потребует большого количества расходных материалов.

Почему в некоторых случаях такую люминесцентную подсветку выгоднее использовать, чем светодиодную? В первую очередь из-за сверхнизкого потребления электро энергии.

Светодиоды в лентах потребляют при минимальной подсветке 4,8 Вт/м. Не говоря уже о более мощных видах.

Представьте, что вам нужно сделать 30 метров такого освещения. Это уже почти 150Вт.

А значит блок питания нужно выбирать на еще большую мощность. Почему именно так, объясняется в статье ниже.

Для холодной неонки длиной в 30м, потребление может не превышать 2,5Вт!

Сравните мощные громоздкие блоки питания для SMD лент, которые зачастую даже некуда спрятать (в особенности на потолке), и маленькую коробочку инвертора адаптер в розетке для неонки.

Зачастую обходятся и без адаптеров. Такую малую мощность вполне можно запитать от блока из двух батареек.

По функционалу El шнур как и светодиодные ленты может моргать.

Есть даже специальный неон анаконда.

Конструктивно это переплетенные косичкой несколько проводов в общей изоляции. Но для них нужны специальные драйвера, подающие ток в разные периоды на отдельные провода.

В итоге получается иллюзия движения, наподобие змеи анаконды.

Однако менять свою расцветку в отличие от SMD 5050 ни один из видов неона не умеет. Вы можете конечно сочетать разные цвета, но для этого вам понадобится прокладывать вместе несколько ниток одновременно.

Поэтому здесь RGB Led лента выигрывает в своей универсальности.

Еще нельзя забывать о том, что люминесцентный шнур — это все же декоративная подсветка. Именно подсветка, а не освещение.

Мощные ленты SMD 5050, 5630, 5730 можно использовать как полноценную замену лампочек на даче, в гараже и отдельных комнатах дома.

От неонового света большой освещенности не ждите. Он всегда выполняет роль декора.

Также не получится сделать нормальную регулировку освещенности при помощи димера. Не забывайте что здесь подключение происходит через инвертор.

Источники питания

  • от блока питания или адаптера 220/12В
  • автомобильное исполнение с питанием от прикуривателя

Автомобильные модели рассчитаны на широкий диапазон входного напряжения и не боятся скачков и перепадов, которые особенно наблюдаются при запуске авто.

Модели работающие от USB порта питаются от напряжения 5В. Их спокойно подключают как от компьютера, так и от портативного Power Bank.

При этом обратите внимание, что инверторы разной мощности и напряжения, рассчитаны на подключение определенной длины неонового света.

  • к моделям на 5В от USB, подсоединяют не более 3-х метров люминесцентного шнура
  • к 12-ти вольтовым средней мощности — от 4-х до 20-ти метров
  • от более мощных можно подключать до 30м

К недостатку подобных инверторов можно отнести то, что при своей работе они издают еле уловимый писк. Данный писк — результат работы схемы по повышению частоты и просто так его не устранишь.

Как раз таки трансформатор в схеме и издает звук частотой до 3кГц.

В обычных условиях его конечно не слышно. Но вот в спальне ночью, при полной тишине, такой звук будет довольно существенно «действовать на нервы».

Отличия от SMD лент

Сами шнурки помимо расцветки отличаются как диаметром, так и исполнением.

Самый ходовой размер — 2,3мм. Он относится ко второму поколению.

Сюда же входят диаметры: 1,4мм-2,3мм-3,2мм-5мм.

Причем покупать большего размера не всегда имеет смысл. Правило чем толще, тем ярче — здесь не работает. В основном светится именно центральная часть шнура.

А более толстая оболочка, большей засветки вам не даст. Она только будет рассеивать центральный свет. Толщина здесь больше влияет на прочность.

  • 3,2мм — самый яркий и далее по убыванию

Кроме того, у большего диаметра будет меньший радиус изгиба и согнуть 5мм шнур, вы не сможете таким же образом, как 2-х миллиметровый.

Неон третьего поколения выпускается размером 2,6мм.

Срок службы у такого люминесцентного шнура, такой же как и у энергосберегающих люминесцентных ламп — 8-10тыс часов.

Здесь все ограничено временем деградации люминофора. Именно он возбуждается от высокочастотного напряжения и издает равномерное свечение по всей длине.

Когда подходит срок его службы, то свечение начинает выглядеть примерно следующим образом.

Однако при всем при этом, в подсветке на SMD светодиодах, такого равномерного освещения, как на исправном El шнуре вам не получить. Там всегда будут некоторые провалы, зоны затемнения или так называемая пикселизация.

Специальные рассеиватели конечно же помогают, но они уменьшают яркость.

Еще одно преимущество el шнура его гибкость. Его можно гнуть в любом направлении, под любым углом. Можете даже узлом завязывать.

Для светодиодных лент, чтобы сделать поворот на 45 или 90 градусов, приходится использовать переходники-коннекторы или специальные соединители.

Если же начать ее изгибать как захочется, то можно повредить токовые дорожки.

В целом, холодный неоновый свет выгодно применять именно там, где у светодиодной ленты имеются некоторые проблемы — на улице, на подвижных объектах, фигурах произвольной формы.

Но самое главное не забывайте, что это всего лишь декоративная подсветка, обозначающая контуры, поэтому не ждите от нее полноценного освещения.

Заказать себе готовый набор El провод (до 5м) источник питания (от инвертора, от батареек, от USB, и даже с голосовым управлением) можно отсюда.

Самый яркий провод диаметром 3,2мм (без юбки и любой длины) — здесь.

El шнур с юбкой — здесь.

Способы крепления

Как крепить круглый неон? Здесь ничего выдумывать не нужно, просто приклеивайте его на любую поверхность.

Достаточно капельки суперклея или прозрачного силикона. Такими точками можно легко закрепить всю подсветку.

Кто-то использует тонкие полоски прозрачного скотча или леску, но внешний вид от такого крепежа, при свечении немного портится.

Модели с юбкой широко используются для подсветки пола. Здесь вообще не потребуется никакого клея, скотча и т.п. Подсветку легко демонтировать и поменять без всякого вреда для плинтуса.

Помимо этого, их еще применяют для освещения панелей приборов в автомобилях.

Юбка- выступ аккуратно прячется в зазоры и также легко демонтируется в случае необходимости.

Еще ее можно прокалывать без вреда для самой подсветки или вообще полностью срезать в тех местах где она мешает.

Цвета и яркость

Сам неон без всяких светофильтров излучает бело-лунный свет. Внешняя цветная оболочка как раз таки и играет роль этой расцветки. Чем она темнее, тем меньше света вы получите.

Визуально самое яркое и красивое свечение дают зеленый (лимонный цвет) и голубой.

Иногда ими обозначают направление путей эвакуации. Такие указатели работают в паре с аварийным освещением.

Темнее всего светятся фиолетовый и желтый. Неон 3-го поколения примерно в два раза ярче второго.

  • яркость неона 2-го поколения — 100-150 Кд/м2
  • яркость неона 3-го поколения — 200-250 Кд/м2

Кроме того, более современный легче гнется и сохраняет после изгиба свою форму.

Люминесцентные шнурки второго поколения тоже легко изгибаются, но при этом как пружинки, возвращаются к своему первоначальному состоянию и форму не держат.

Герметичность

Неоновый свет можно легко применять на улице. Он изначально идет во влагозащитной оболочке.

Единственный проблемный момент — это подключение разъема питания на конце шнура. Его потребуется посадить на герметик и заизолировать.

Если вы не можете разместить инвертор на улице, то спрячьте его в помещении, а провода питания просто нарастите до светящегося шнурка медным двухжильным кабелем.

Только в этом случае выбирайте инвертор с запасом по мощности, с учетом увеличения длины.

Благодаря влагозащите, этими изделиями легко делать подсветку велосипедов, мотоциклов, бамперов и фар авто.

Уличных вывесок, баннеров и другой наружной рекламы.

Кроме воды, неон еще не боится и температуры, и спокойно работает при условиях от -40 до 80 градусов.

Для Led ленты в тех же самых условиях, вам придется подбирать специальное исполнение по IP.

А цена таких моделей уже существенно отличается.

Как резать

Каждый кто монтировал светодиодную ленту, сталкивался с такой головной болью, как кратность резки.

Нельзя лед ленту отрезать с точностью до миллиметра или даже сантиметра. На ней всегда ставят отметки, где именно можно производить рез.

Это крайне неудобно. И часто остаются лишние сантиметры или наоборот, их не хватает, чтобы в точности повторить контур потолка или другого объекта освещения.

Холодный неоновый свет можно резать где угодно. Никаких ограничений здесь нет. Можете отрезать хоть 50см, хоть 50,5см. Если ошиблись и отрезали не по размеру, то отрезанный кусочек легко подсоединяется на место.

Все будет светиться и работать без замечаний. Только не забывайте загерметизировать место реза клеем.

А еще лучше одеть туда тонкую изоляционную термотрубку. Не забываем про переменное напряжение до 700В.

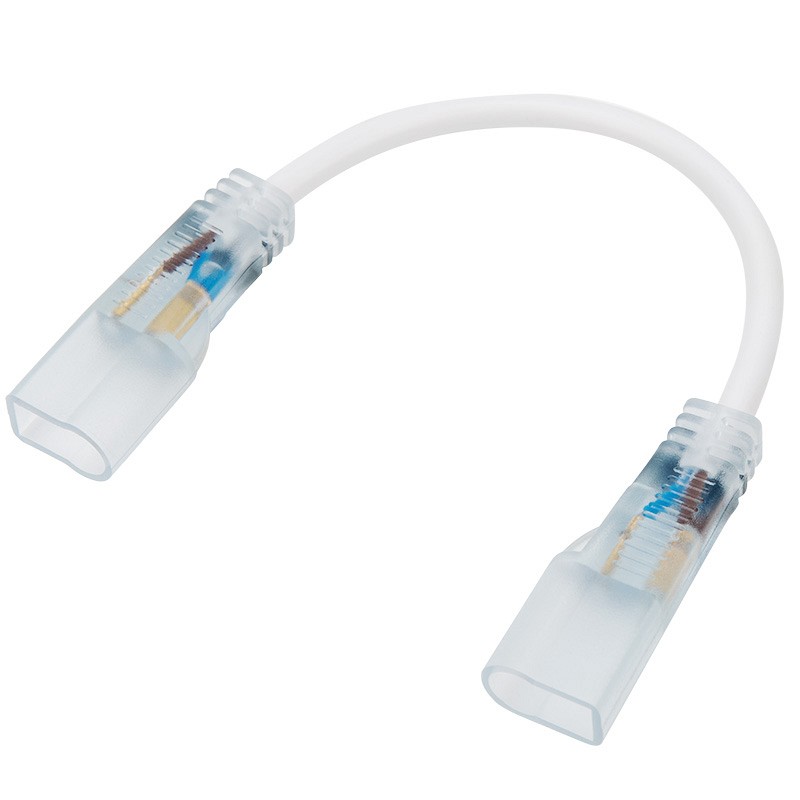

Кроме этого, такой провод можно еще и наращивать.

Причем, соединяется он как последовательно, так и параллельно, по несколько отрезков разного цвета.

Что такое гибкий неон и как с ним работать?

Яркие огни большого города привлекают внимание своим эстетическим видом и создают особую атмосферу на улицах в ночное время суток. Все это благодаря несложному в применении и бюджетному в использовании гибкому неону.

А ознакомиться с наружной рекламой от компании «СБ Формат» можно прямо ТУТ. Со всеми преимуществами и недостатками наружная реклама остаётся одним из важных элементов привлечения клиентов, а «СБ Формат» готовы помочь любому клиенту с заказом любой сложности – заполни заявку на сайте или позвони по номеру +7(961)588-23-93.

Что такое гибкий неон и какие его преимущества

Гибкий неон или же неон флекс – это современный светодиодный материал, применение которого можно встретить практически повсеместно. Его используют для подсветки зданий по контуру, оформления фасадов и парковых зон, украшения деревьев, стилистического оформления внутри помещений и не только. Реклама из гибкого неона сегодня также пользуется большим спросом.

Фактически гибкий неон представляет собой легко изменяющий форму кабель, внутрь которого помещены светодиоды. Матовая поверхность кабеля обеспечивает мягкий свет, который не доставляет дискомфорт при близком нахождении рядом с ним. Это позволяет не ограничивать использование гибкого неона параметрами размещения.

Мягкая ударопрочная ПВХ-оболочка гибкого неона способна защитить от поражения током, не пропускает ультрафиолетовые лучи, а также делает холодный неон влагостойким.

Область применения неона обширна. Его можно увидеть в качестве декоративной подсветки зданий, мостов, подсветки ниш и лестниц, элементов экстерьера и интерьера, а также рекламных вывесок. Его можно использовать при температурном режиме от -45°C до +50°C.


Преимущества гибкого неона заключаются в:

  • Гибкости и эластичности;
  • Легкости монтажа;
  • Ударопрочности;
  • Сроке службы более пяти лет;
  • Влагостойкости;
  • Экономичности;
  • Яркости света;
  • Экологичности;
  • Возможности регулировать яркость.

Широкой популярностью при оформлении заведений общепита, а также в рекламных целях пользуется гибкая неоновая панель. Она представляет собой пластичную светящуюся ламинированную бумагу, на которую нанесен люминесцентный слой. Выглядит эффектно и опрятно.

Методы обработки

Гибкий неон можно разрезать на куски любой необходимой длины. Однако, чтобы знать, как резать неон флекс, нужно учитывать некоторые его особенности.

На шнуре как правило места, в которых можно производить резку, отмечены специальной линией. Делается это при помощи резака.

Для начала необходимо снять ПВХ-оболочку с помощью небольшого кругового надреза. После этой манипуляции станет видно три жилы: одна центральная и две контактные. Контактные оставляют нетронутыми, аккуратно подгибая края, а центральную очищают от состава для возможности подключения к инвертору. При этом специалисты отмечают, что на концы обрезков шнура стоит установить защитные колпачки, не допустив таким образом замыкания при контакте с водой.

Популярные разновидности гибкого неона

К популярным разновидностям гибкого неона относятся:

  1. Классический. Часто применяется при оформлении и декорировании интерьера.
  2. Профессиональный. Отличается более долгим сроком службы и применяется в масштабных проектах.
  3. Низковольтный. Удобен для воплощения дизайнерских идей в малых объемах.
  4. Мини. Характеризуется высокой яркостью и применяется для рекламных конструкций.
  5. Круглый. Имеет большую плотность покрытия и долгий срок эксплуатации. Применяется для внешнего подсвечивания зданий.
  6. Эконом. Содержит в себе светодиоды низкого качества, а потому дешевле остальных видов гибкого неона.


Вывод

Каким бы удобным не был в использовании гибкий неон, все же стоит понимать, что применять его в качестве основного источника света в помещении не самая лучшая идея, поскольку его главной функцией является декорирование.

Гибкий неон имеет отличные водостойкие характеристики, однако специальные колпачки для концов шнура сделают его эксплуатацию более безопасной. Разумеется, при условии, что воздействию воды не будет подвержен и сам инвертор. Если на провод все же попадет вода, перед тем, как снова его использовать необходимо высушить его и проверить исправность.

Примечательно, что тонкий неон обеспечивает более яркий свет, чем толстый. Это связано с тем, что тонкое покрытие пропускает больше света.

Хранить и перевозить гибкий неон рекомендуется в намотанном на катушку виде для его сохранности.

А ознакомиться с наружной рекламой от компании «СБ Формат» можно прямо ТУТ. Со всеми преимуществами и недостатками наружная реклама остаётся одним из важных элементов привлечения клиентов, а «СБ Формат» готовы помочь любому клиенту с заказом любой сложности – заполни заявку на сайте или позвони по номеру +7(961)588-23-93.

! NEON2 ELF |

NEON2


,.




,.


ELF ZigZag

. ,. ,.(96)
(96.) Зигзаг 480SMD .








10, 8 12.





. ,
,





. , , , ,
ELF-Ad12E024-WX 12 24 2 5,5
ELF-Ad12E048-WX 12 48 4 5,5
ELF-Ad12E060-WX 12 60 5 5,5
ELF-Ad12E092-WX 12 92 8 5,5



, ,

,

,

Зигзаг





,



,




,




NEON2 ELF

,. . .







НЕОН2 .






10-12. 6-8, 4-5. .







, 5-6. 4-5, 8,. , 5-6,. .





:

18 000/
:
- 80-90 /
- 50-60 /


!
НЕОН2


, ЭЛЬФ НЕОН2.! !


,.


:


Неоновые светодиодные светильники Flex Гибкие неоновые тросовые светильники

Светодиодные неоновые светильники Flex - это прорыв в гибком дизайне освещения. Благодаря своей уникальной конструкции, эти гибкие светильники могут напрямую заменить традиционный стеклянный неоновый свет с лучшими характеристиками, меньшей стоимостью и более простым обслуживанием.

И с новым поколением этого уникального стиля освещения, LED Polar 2 Neon Flex, гибкое неоновое освещение никогда не выглядело лучше. Светодиодный неоновый свет выводит веревочные светильники на новый уровень. Светодиодные неоновые лампы Polar 2 обеспечивают непрерывное яркое неоновое свечение, с которым не могут сравниться обычные веревочные светильники.

Для получения информации о светодиодных неоновых лампах соответствующего класса, включая IP65, IP67 или IP68 во влажном состоянии, ознакомьтесь с нашими последними предложениями от Core Lighting!

Получите индивидуальное предложение на LED Neon Flex

Свяжитесь с нами сегодня, чтобы получить оптовые скидки, и позвольте нам составить индивидуальное предложение для гибких светодиодных неоновых ламп для вашего проекта.

Преимущества LED Polar 2 Neon Flex

  • Сэкономьте до 90 процентов затрат на энергию по сравнению со стеклянным неоном
  • Очень яркий
  • Конструкция с параллельным подключением - так что даже если один светодиод выходит из строя, остальная часть секции остается горящей
  • Очень гибкий
  • Длительный срок службы (до 30 000 часов)
  • Нерушимый
  • Прохладный на ощупь
  • Простота установки
  • Годовая гарантия

Посмотрите разницу в сравнении LED Neon Flex vs. Традиционный стеклянный неон!

Высшие технологии. Более низкая стоимость.

Новый LED Polar 2 Neon Flex по форме и внешнему виду похож на старый неон, но внутренняя часть была полностью переработана для совершенно нового освещения. Новые современные светодиодные чипы обеспечивают увеличенный световой поток и устанавливаются на ленту из чистой меди в машине. Затем используется полиимидная пленка для защиты светодиодов и увеличения срока службы неона. И это настоящий прорыв в дизайне линейного освещения, конструкция с параллельной проводкой гарантирует, что даже в случае отказа одного светодиода вы не потеряете целую секцию неона.Погаснет только один светодиод, а остальная часть раздела останется гореть.

В конце концов, новый LED Polar 2 Neon Flex - это огромный шаг вперед по сравнению с предыдущими поколениями, он стал ярче и надежнее, чем когда-либо. Благодаря небольшому расстоянию между светодиодами, строгим стандартам контроля длины волны и запатентованному корпусу из ПВХ с УФ-ингибитором, он обеспечивает еще более красивую непрерывную линию света, чем когда-либо прежде.

Принадлежности

В связи с переделкой неона в LED Polar 2 Neon Flex используется конфигурация контактов, отличная от конфигурации контактов предыдущего поколения Polar Neon Flex, и поэтому используются другие шнуры питания и аксессуары.Если вы используете Polar 2 Neon вместе с существующей установкой Neon Flex, обязательно используйте новые аксессуары.

Низкое напряжение

Помимо стандартного линейного напряжения 120 В, LED Polar 2 Neon Flex также доступен в моделях с низким напряжением 24 В. Низковольтный неон идеально подходит для освещения в непосредственной близости от публики (т. Е. В пределах досягаемости руки), и вы хотите снизить риск того, что кто-то вмешается в работу неона и ударит себя электрическим током. Низковольтный Polar 2 Neon Flex также имеет немного меньший шаг резки.

Приложения

Гибкая светодиодная неоновая веревочная подсветка - идеальное решение для многих задач освещения. В качестве прямой замены традиционного стеклянного неона светодиодный неон можно использовать практически везде, где вы обычно устанавливаете стеклянный неон. Светодиодные неоновые гибкие светильники можно использовать в качестве внешнего освещения по периметру коммерческих зданий, внутреннего акцентного освещения для баров, ресторанов или клубов, а также в качестве заднего освещения и многого другого. В отличие от традиционных неоновых инсталляций, его долговечность и простота установки позволяют устанавливать гибкое светодиодное неоновое освещение в приложениях, для которых стеклянный неон обычно не подходит: акцентное освещение в ресторанах и барах, домашние кинотеатры, освещение бухты, акцентное освещение архитектурных деталей. , и больше.

Рассмотрим некоторые варианты коммерческого использования светодиодных неоновых тросовых светильников. Владелец ночного клуба может использовать неоновый светильник LED Polar 2, чтобы очертить зону бара, танцпол или ступеньки внутри помещения, как для безопасности, так и для декоративной ценности. Персонал отеля может использовать эти современные неоновые гирлянды по периметру открытой террасы, бассейна или в качестве привлекательного освещения по периметру для своего здания и специальных элементов ландшафта, таких как пруды, статуи и беседки. Управляющий кондоминиумом может установить гибкие неоновые светодиодные фонари вдоль проходов на территории для дополнительной безопасности жителей и посетителей, предотвращения несчастных случаев и, возможно, проблем с ответственностью.Гибкая природа этого освещения позволяет точно выровнять изгибы для более профессионального вида.

Лучшее из обоих миров

Уникальный дизайн и конструкция гибкого светодиодного неонового освещения позиционируют его как своего рода гибридный продукт. Он разработан как прямая замена традиционному стеклянному неону с выдающимися оптическими свойствами, которые можно ожидать от неона: чрезвычайно яркий световой поток с плавным, равномерным распределением света, придающим ему великолепное неоновое свечение.Сохраняя эти великолепные оптические свойства, конструкция LED Flex Neon позволяет ему быть очень гибким, чрезвычайно долговечным, потреблять меньше энергии, чем неоновое стекло, и прослужить намного, намного дольше. А установка намного проще, не требуя от мастера для придания формы и установки любого стекла. LED Polar 2 Flex Neon - это новое поколение неонового освещения.

Теперь давайте посмотрим на вещи с несколько иной точки зрения. Это очень гибкий продукт в пластиковой трубке, который можно сгибать практически в любую форму.Его можно обрезать до нужной длины, чтобы соответствовать необходимой работе. Его очень легко установить с помощью монтажных направляющих или зажимов. Останавливаясь здесь, мы вполне можем обсудить светодиодные тросовые фонари. Но теперь мы посмотрим на оптические свойства гибкого светодиодного неона, и вот здесь дело обстоит еще лучше. В тросовых светильниках расстояние между светодиодами составляет 1 дюйм плюс, а прозрачные оболочки, позволяющие видеть отдельные светодиоды, создают точечный вид при прямом взгляде. Это не идеально для некоторых приложений. Когда осветительный прибор виден напрямую, вам может понадобиться продукт, который будет излучать непрерывное свечение света, а не точечный эффект.Именно здесь на смену приходит гибкий светодиодный неон. Небольшое расстояние между лампами и уникальный кожух корпуса создают сплошную непрерывную линию света без отвлекающих горячих точек. Так что, если у вас есть приложение для освещения, которое, по вашему мнению, лучше всего подходит для тросовых огней, и которое не рассматривало как неоновый продукт, присмотритесь к нему поближе. LED Polar 2 Neon Flex - это не только новое поколение неоновых огней, но и эволюция канатного светодиодного освещения.

Превосходные оптические характеристики стеклянного неона. Гибкость и простота использования светодиодных тросовых фонарей.Плюс некоторые дополнительные преимущества, которых нет ни у кого.

Чтобы защитить ваши инвестиции и обеспечить оптимальную производительность, мы настоятельно рекомендуем использовать оборудование защиты от перенапряжения на всех осветительных приборах.

Дополнительные ресурсы

LED Neon Flex Инструкции

Работать с линейными тросовыми светильниками LED Neon Flex очень просто. Узнайте, как вырезать их и прикрепить контакты питания, шнуры питания и аксессуары для перемычек. Просмотреть статью >>

LED Neon Flex против традиционного Glass Neon

LED Neon Flex легко превосходит своего традиционного стеклянного неонового аналога во многих областях. Взгляните на подробное сравнение двух методов освещения. Просмотреть статью >>

Рекомендации по установке на открытом воздухе

Защитите свой LED Neon Flex при использовании на открытом воздухе, выполнив следующие действия. Просмотреть статью >>

Изгиб линейного акцентного освещения

Важно знать, как гибкие неоновые лампы способны изгибаться, а какие - нет. Изучите ограничения радиуса изгиба и направления изгиба LED Neon Flex с помощью этого краткого руководства.Просмотреть статью >>

Neon Installation Guide - New Products


Lecip • Sentry Transformers
Наружный Непогодостойкий
Соответствие UL2161 и 1996 и 1999 NEC
Защита от замыканий на землю вторичной цепи
Высокая устойчивость к вторгающемуся шуму или скачкам от основного источника питания

Прошиваемый и затемняемый
Светодиодная диагностика для визуальной помощи и контроля работы трансформатора

Предварительно смонтированный выключатель (двухпозиционный переключатель)
Переключатель байпаса для упрощения поиска и устранения неисправностей, он может разрешить вторичное заземление
Режим защиты от неисправностей должен быть отключен на
около 30 минут.



Франция • Трансформатор ПБКМ

Включенный в список UL2161 Неоновый источник питания типа 3
(вне помещений, защищенный от атмосферных воздействий) 1999 и 2002 гг. Соответствует требованиям NEC
Защита от замыканий на землю вторичной цепи с автоматическим перезапуском

-Обнаруживает дуги на землю и отключает устройство.
-Блок сделает 2 попытки перезапуска перед отключением.
-Питание может быть сброшено вручную при отключении блока.
Защита от обрыва цепи
-
Обнаруживает обрыв в цепи высокого напряжения и отключает устройство.
-Питание может быть сброшено вручную при отключении блока.
Рабочий диапазон
от -30 до 122 градусов по Фаренгейту

Саморегулирующийся для линии и нагрузки от 1 до 5, 7,5 и 10 кВ
Саморегулирующийся выход 30 мА
Высокий коэффициент мощности
Без миграции ртути
Без леденцов
Заземленная монтажная лапка
Встроенные фитинги GTO для оплетки
Фитинги для кабелепровода 1/2 ”для первичной проводки

Ventex • Продукты, включенные в список UL 2161 «поколения III»
Электронный люминесцентный балласт с высокой выходной мощностью

Увеличенный выход мА
Саморегулирующийся для условий сети и нагрузки для обеспечения равномерной интенсивности
Эксклюзивная схема запуска в холодную погоду
Простые процедуры установки
Высокий коэффициент мощности
Разнообразие моделей на выбор для любого применения

(Примечание: балласты в настоящее время находятся на стадии проектирования и бета-тестирования)


Стандартный NeoLite • Стеклянный корпус

Стеклянные кожухи 100, 200 и 300
Стеклянные изоляторы Allanson изготавливаются из лучшего термостойкого стекла
; Все наши стеклянные корпуса включают стальную муфту с кадмиевым покрытием
.


Electrobits • Liquidtite разъемы

Соединители для сращивания линий ILS-2000 используются для изоляции и сращивания кабелей GTO
.
-ПРИМЕЧАНИЕ: кабели GTO всегда должны быть покрыты оплеткой GTO
и проложены в гибких или жестких металлических кабелепроводах.
• Для использования только в сухих и влажных местах.
• Должен устанавливаться в указанных знаках или корпусах.
• Обратите внимание на соединители из жидкого титана, соединительные кольца, контргайки и соединительные ленты


Франция • Электронный трансформатор
Включенный в список UL2161 Неоновый источник питания типа 3
(вне помещений с защитой от атмосферных воздействий) 1999 и 2002 гг. Соответствует требованиям NEC
Защита от замыкания на землю вторичной цепи с автоматическим перезапуском

-Обнаруживает дуги на землю и отключает устройство.
-Блок сделает 2 попытки перезапуска перед отключением.
-Питание может быть сброшено вручную при отключении блока.
Защита от обрыва цепи
-
Обнаруживает обрыв в цепи высокого напряжения и отключает устройство.
-Питание может быть сброшено вручную при отключении блока.
Рабочий диапазон
-30 ° F до 122 ° F

Стандартный NeoLite • Гнездо для неонового электрода

• Изоляторы для сквозных стен - это высококачественные аксессуары, которые
широко используются производителями вывесок по всей территории США.С. и Канада.
• Встроенный монтажный фланец обеспечивает скрепление металлического корпуса знака
без необходимости в отдельном проводе.
• Пружинный узел упрощает подключение кабеля GTO.


Electrobits • Liquidtite разъемы

• Разъем для подключения гибкого металлического кабелепровода 1/2 дюйма к корпусу трансформатора
.
• Требуется заглушка на 1/2 дюйма.
• Изготовлен из цинкового литья под давлением


Франция • Трансформаторы "Smart Series"
Трансформатор, зарегистрированный в UL2161 • Наружный, небезопасный
• Защита от замыкания на землю вторичной цепи
• Сервисный переключатель
• Автоматический сброс
• Диагностические светодиоды для облегчения поиска неисправностей


Electrobits • Тумблер

• Защищенный от атмосферных воздействий переключатель, кожух и кожух для сухого и влажного воздуха
• Для сухих и влажных помещений
• Компактный выключатель для использования в корпусах с буквами и обозначениями
.
• Горизонтальный или вертикальный выход провода с подвижной заглушкой.



Westrim • Ботинки, рукава и провод GTO
Внесен в список применимых стандартов и требований США и Канады компанией Underwriters Laboratories, Inc.® для сухих и влажных помещений
  • Используется для изоляции прямолинейных соединений между электродами и кабелем GTO
  • Отлично подходит для переносных вывесок
  • Необходимо использовать с GTO Max или GTO Hi-Flex с оплеткой 373 (полные инструкции см. В Техническом листе)
  • Неразрушаемый
  • Подходит для трубки 13 мм


Transfotec • Система Octopus TFT

• Повышает безопасность за счет исключения высокого напряжения через структуру стены.
• Octobox - это распределительная коробка, которая позволяет подключать до 11 букв канала
с помощью быстроразъемных вилок.
• Ни проводки, ни высоковольтных разъемов.
• Экономит время и деньги за счет более быстрой установки.
• Новый Octobox изготовлен для использования с существующей системой
(см. Стр. 41 в Руководстве по установке Neon)


Electrobits • Высоковольтный разъем
• Высоковольтный разъем HVC 1001 должен быть установлен внутри или внутри шкафа с указателем
.
• Кабели GTO должны быть покрыты оплеткой GTO и проложены
в гибких или жестких металлических кабелепроводах.


Westrim • Ручной обжимной инструмент
• Этот инструмент обеспечивает одобренный UL обжим клемм Westrim SNI и SNC
(информацию о клеммах SNI и SNC см. В группе продуктов «Электроустановочные изделия
»).
• Обжимает наугад, независимо от конкретного установщика


Westrim • Держатели для стеклянных трубок
• Прозрачное силиконовое покрытие на трубках держателей для облегчения установки
• Силикон также смягчает транспортировку трубок
• Стеклянная опора с латунным основанием и прикрепленными стяжками
• Используется для крепления неоновой трубки для подписи на задней панели или корпуса
• Просто и легко использовать
• Доступны другие стили и размеры


Westrim • Жалюзи
• Используется для тепловой вентиляции в вывесках и коробках для продления срока службы трансформаторов
и других компонентов вывески
• Изготовлен из алюминиевого листа (без экрана)
• Простая установка: просто вставьте в отверстие и отогните язычки, чтобы зафиксировать
• Доступно в 1 дюйм, 2 дюйма, 3 дюйма и 4 дюйма диаметром

Гибкая неоновая трубка

Автомобильная промышленность Запасные лампы: Другое Товаров: Артикул:
1156 1157 1142 2357 7507 7225 Байонетный задний тормоз, указатель поворота, задний ход светодиод Светильники и Стробоскопы Характеристики
3157 3156 3457 4157 3057 Клиновидный задний тормоз, поворотный сигнал и резервный Лампочки Огни Для дома, двора и сада Крест Номер ссылки
7443 7440 Клиновидный задний тормоз, поворотник и лампы заднего хода Электрооборудование Контакты, розетки, соединители и предохранители Технический Данные
194 168 W5W Клиновидный боковой маркер номерного знака и лампы освещения салона Свет Яркий NEON Glow Wire Лампа Размеры
37 74 Датчик, приборная панель и лампы Neo-Wedge Высокая Активные светодиоды Общие Информация о лампе
3022 3122561578 6418 6411 Гирлянда с гирляндой светодиод И неоновые лампы Приложение Графики
Ba9s, E10, Ba7s, Small Ba15s и байонетные лампы Bay15d MR11 И MR16 лампы Базы И нити
906 921 клиновой упор и внутренние лампы светодиод Фонари рабочие и лампочки Доставка
Фары И противотуманные фары светодиод Индикаторы с винтовым креплением и акцентные лампы Почта Заказы
HID Системы Трек Освещение Международный Доставка
светодиод Мигалки, протекторы, выравниватели нагрузки, поворотный фиксатор светодиод Светильники для дома и дома на колесах Часто задаваемые вопросы
6 Volt Antique - Винтажные лампы и 24 В Лобовое стекло Шайба LEDS
Морской Лампочки Электрооборудование Проволока
Дура Хромированные титановые платиновые серебряные лампы Vision светодиод Светильники для велосипедов, педов, мотоциклов, квадроциклов, лодок и домов на колесах
Ксенон Плазменные супер гипер белые лампы Миниатюра Лампы и запчасти для поездов
G4 T10 2-контактный двухштырьковый Универсальный Программируемые контроллеры дистанционного управления и переключатели для открывателя гаража
Полу, Светодиоды для грузовиков и прицепов Сиденье Чехлы
Custom Автомобильная графика и наклейки - Тормозной суппорт - Двигатель - Литые диски
Нажмите Здесь вы найдете инструкции по сборке и подключению

Гибкие трубки для неоновых ламп

Отлично подходит для Транспортные средства, костюмы, реклама или просто украшение

Теперь вы можете Сделайте свои собственные неоновые вывески и яркие неоновые украшения за небольшую плату!

ВАЖНО ПРИМЕЧАНИЕ: на Neon Tubing не принимаются возвраты или обмены. или неоновые трубки.Все продажи окончательные, а там не исключение. Пожалуйста, не совершайте покупку, если вы не убедитесь, что вам нужны продукты Neon Tubing.


ВНИМАНИЕ:

Гибкая неоновая трубка сделана для подключайтесь только к специальным источникам питания низкого напряжения, как показано ниже.

Никогда подключать неоновую гибкую трубку напрямую к любому источнику питания, используя что-либо другое чем соответствующий адаптер.

Никогда не подключаться неоновый провод напрямую к бытовому току.

Никогда не подключаться гибкая неоновая трубка непосредственно к Источники питания 12 вольт, автомобильные цепи или любой источник питания без соответствующих адаптеры показаны ниже.

Урон, может произойти поражение электрическим током или возгорание из-за подключенного гибкого неонового провода непосредственно в любой не рекомендуемый источник питания.

Неоновая трубка безопасен только при подключении к одобренным и рекомендованным источникам питания, как описано ниже.

Предупреждение: никогда не включайте неоновые источники питания, если Неоновый провод подключен. Неоновая плата питания сгорит, если неоновый провод не подключен перед включением питания.


Питание: гибкая неоновая трубка работает от ток низкого напряжения и должен быть подключен через один из наших адаптеров питания неоновых ламп для того, чтобы зажигать и нормально функционировать.

Имеется ряд различных подключений. возможно, что позволяет неоновым лампам загораться, мигать и мерцать.

Гибкие неоновые лампы с питанием используя любой источник питания 12 В (например, мотоцикл или автомобильную цепь, аккумуляторные батареи, или даже обычный 120-вольтный бытовой ток, используя наши различные адаптеры питания доступны здесь:

Нажмите Здесь можно купить гибкие компоненты неонового света

Типовые силовые соединения:

120 Вольт бытовой ток:
1.Адаптер питания 120 В (NT120V) Выход 12 В -подключается к- Neon Адаптер питания (NT3V, NT3VL или NT3VT) вилка -подключается- к штекеру розетка пигтейл -соединяет- к неоновой трубке

Гибкие трубки для неонового света

Инструкции для подготовки и завершения провода

А. Идеи прикрепления:

гибкую неоновую трубку можно изгибать любой формы и прикреплять к любой поверхность, которая не должна быть слишком горячей (менее 150 F).

Пластик Лист:

Это иногда полезно прикрепить трубку к поверхности, такой как прозрачный пластик листы оргстекла или лексана.Это дает возможность закрепить трубка, чтобы удерживать форму и по-прежнему позволять видеть свет сквозь стекло окно с любой стороны. Леска, клей или стяжки может использоваться для крепления к плоскому пластиковому листу. Небольшие отверстия могут быть просверленные, чтобы позволить сформировать петлю с леской или стяжкой через пластик.

Трубка на Мотоциклы квадроциклы и велосипеды:

Это обычное дело, чтобы обернуть неоновую трубку вокруг рамы квадроцикла мотоциклов или велосипед. Концы можно завязать лентой.

Одежда или Костюмы:

Неон трубку можно прикрепить с помощью петель на липучке или петель вокруг трубки. Не прокалывайте трубку во время прикрепления.

Б. Подготовка и завершение провода:

Рекомендуется Инструменты:

Ножницы. Паяльник, Нагрев Пистолет, кусачки, нож Exacto Knife или горячий нож / горячий пинцет, увеличительное стекло стакан.

Шаг 1: Вырезать трубку на нужную длину с помощью ножниц, кусачков или точного нож.

Оставить дополнительно длина на случай, если вы испортили окончание.

Шаг 2: Неон НКТ имеет 2 слоя изоляции. Внешний слой окрашен а внутренний слой прозрачный.

Используя горячий нож, горячим пинцетом или точным ножом прорежьте примерно 20 мм внешний цветной слой изоляции, обнажающий внутренний изолированный связка.Делать это нужно аккуратно, чтобы внутренний изоляция и тонкие внешние проводники внутри внутреннего слоя случайно не отрезал.

Шаг 3: Использование горячий нож, горячий пинцет или точный нож, разрежьте примерно 5 мм внутреннего прозрачного слоя изоляции, обнажая внутренний проводник и два внешних проводника. Это должно быть сделано предельно аккуратно, чтобы случайно не отрезать.Внешние проводники очень крошечные, как нить.

Шаг 4: Использование точным ножом, соскребите люминофорное покрытие с внутренней проводник обнажает около 2-5 мм металла внутри внутренней дирижер.Это обнажит металл внутреннего проводника. так что его можно будет припаять позже.

Шаг 5: Оно лучше всего прикрепить к неоновой трубки, чтобы ее можно было легко подключать и отключать в любое время от источника питания. Разделите два провода на мужском пигтейле, чтобы расстояние около 30 мм от конца. Отрежьте один провод на косичка примерно на 10 мм короче другой. Это позволит провода на пигтейле, чтобы правильно совместить с неоновой трубкой.

Зачистите два провода. от соединителя косички, обнажая медный провод около 5мм.

Отрежьте кусок Термоусадочную трубку 1/8 дюйма длиной примерно 20-30 мм и наденьте ее на более короткий провод на разъеме пигтейла.Залудить оба провода на разъем косички с припоем.

Шаг 6: Припаяйте внутренний провод к более короткому проводу на косичке. соединительный провод. (ПРИМЕЧАНИЕ : неоновая трубка не имеет +/- полярность, поэтому не имеет значения, какой провод подключается к + или -)

Сдвинуть усадку над местом пайки и усадите трубку, пистолет.(Примечание: тепло от паяльника или свечи может быть используется для усадки трубки, если у вас нет теплового пистолета, если вы осторожно, не поворачивайте, расплавьте припой или трубку.

Шаг 7: Скрутите два внешних проводника вместе, а затем скрутите внешний проводники вокруг более длинного провода на соединителе пигтейла. ( ПРИМЕЧАНИЕ: Неоновый провод не имеет полярности +/-, поэтому не имеет значения, какой провод подключается к + или -)

Припаяйте внешнюю провода к более длинному проводу на разъеме пигтейла провод. (ПРИМЕЧАНИЕ : неоновая трубка не имеет полярности +/-, поэтому не имеет значения, какой провод подключается к + или -)

Шаг 8: Вырезать кусок термоусадочной трубки диаметром 3/8 дюйма и наденьте его на всю площадь сращивания. Сожмите трубку с помощью теплового пистолета. (Примечание: тепло от паяльника или свечи можно использовать для усадите трубку, если у вас нет теплового пистолета, если вы осторожны не переворачивать, расплавить припой или трубку.
Шаг 9: Тест неоновую трубку, чтобы убедиться, что она горит. Если не горит, тогда один из проводов не подключен, как описано выше, или другой конец трубки может иметь внутренний и внешний проводники закорочены вместе. Возможно, вам придется повторно отключить неоновую трубку или обработайте незавершенный конец, чтобы убедиться, что он не закорочен.Убедившись, что неоновая трубка горит, вы можете обрезать конец трубки до желаемого готовая длина. Этот конец должен быть прекращен, чтобы гарантировать, что он не замыкается. Внутренние и внешние проводники на незавершенный конец должен оставаться отделенным. В этом можно быть уверенным зачистив и обработав незавершенный конец, как показано на изображения ниже:

В качестве альтернативы вы может покрыть конец силиконом, убедившись, что внутренняя и внешние проводники не контактируют и разделены.

С. Подготовка провода и сращивание неоновых трубок.

Одна или несколько секций неоновых трубок можно соединять и сращивать. Оно может быть подключенными к неоновым трубкам одного или разных цветов.

Шаг 1: Отрежьте трубки до нужной длины с помощью ножниц, кусачков для проволоки и т. нож.

Оставьте лишнюю длину на случай, если вы испортили окончание.

Шаг 2: Неон НКТ имеет 2 слоя изоляции. Внешний слой окрашен а внутренний слой прозрачный.

Используя горячий нож, горячим пинцетом или точным ножом прорежьте примерно 20 мм внешний цветной слой изоляции, обнажающий внутренний изолированный пучок на одном конце каждой соединяемой неоновой трубки. Это должно делать осторожно, чтобы внутренняя изоляция и нежная внешняя проводники внутри внутреннего слоя случайно не отрезаны.

Шаг 3: Использование горячий нож, горячий пинцет или точный нож, разрежьте примерно 5 мм внутреннего прозрачного слоя изоляции, обнажая внутренний проводник и два внешних проводника на одном конце каждой неоновой трубки для быть соединенным.Делать это нужно предельно осторожно, чтобы внешние проводники случайно не оборваны. Внешний проводники очень крошечные, как нить накала.

Шаг 4: Использование точным ножом соскребите люминофорное покрытие с внутренний проводник, обнажающий около 2-5 мм металла внутри внутренний проводник на одном конце каждой неоновой трубки. сращен.Это обнажит металл внутренней проводник, чтобы его можно было припаять позже.

Шаг 5: Вырезать кусок термоусадочной трубки 1/8 дюйма длиной примерно 10-20 мм и сдвиньте его над одним из внутренних проводников, чтобы вы могли припой.

Шаг 6: Спаяйте внутренние проводники вместе . Сдвинуть всю площадь сращивания. Усадите трубку с помощью нагревателя. пистолет. (Примечание: тепло от паяльника или свечи может можно использовать для усадки трубки, если у вас нет теплового пистолета, если будьте осторожны, чтобы не расплавить припой или трубку.

Сдвиньте термоусадочную пленку трубку над зоной пайки и усадите трубку с помощью

Шаг 7: Скрутите два внешних проводника вместе, а затем припаяйте внешние проводники вместе от каждого участка неоновой трубки .

Шаг 8: Отрежьте кусок термоусадочной трубки диаметром 3/8 дюйма и сдвиньте его. по всей площади сращивания. Усадите трубку с помощью тепловая пушка. (Примечание: тепло от паяльника или свечи можно использовать для усадки трубки, если у вас нет термофена если вы будете осторожны, не поворачивайте припой или трубку.

Шаг 9: Тест неоновую трубку, чтобы убедиться, что она горит. Если не горит, тогда один из проводов не подключен, как описано выше, или другой конец трубки может иметь внутренний и внешний проводники закорочены вместе. Возможно, вам придется повторно отключить неоновую трубку или обработайте незавершенный конец, чтобы убедиться, что он не закорочен.Убедившись, что неоновая трубка горит, вы можете обрезать концы трубки без заделки до желаемого готовая длина. Этот конец должен быть прекращен, чтобы гарантировать, что он не замыкается. Внутренние и внешние проводники на незавершенный конец должен оставаться отделенным. В этом можно быть уверенным зачистив и обработав незавершенный конец, как показано на изображения ниже:

В качестве альтернативы вы может покрыть конец силиконом, убедившись, что внутренняя и внешние проводники не контактируют и разделены.


Способы оплаты

Мы принимаем НАЖМИТЕ ПОДРОБНЫЕ ИНСТРУКЦИИ ПО ОПЛАТЕ КРЕДИТНОЙ КАРТОЙ:

Мы также принимаем чеки и денежные переводы. Вы можете отправить заказы по адресу:

.

Крис Бэкон по адресу: P.O Box 1642

Хайли, AZ 85236-1642


Стандартные тарифы (только для США)

* Через первый класс почтовой службы США Почта

* Заказы весом более 1 фунта будут отправлены почтой, если только добавлены специальные варианты доставки (ниже).

Доставка и обработка

Общий заказ

Стоимость
0,01–9,99 долл. США 2 доллара.50
10–49,99 долл. США 3,00 долл. США
50–99,99 долл. США 5 долларов США
100–199,99 долл. США 10 долларов.00
$ 200 + 15,00 долл. США

* Примечание: если вы не добавляете специальные варианты доставки для вашего заказа, мы автоматически отправим через США почтовая почта первого класса.

Вы должны выбрать специальную доставку вариант (см. ниже), чтобы получить номер для отслеживания.

Все международные заказы должны выберите вариант международной доставки.


Страхование доставки UPIC

Просто 1 доллар.30 штук на сумму до 100 долларов США

Для каждые 100 долларов страховки

Примечание: наш пакеты не застрахованы автоматически от потери во время доставки. Страхование - это ответственность покупателя!
1,30 доллара за каждые 100 долларов страхование

Страхование доставки

$ 1.30 человек $ 100

Автомобильная промышленность Запасные лампы: Другое Товаров: Артикул:
1156 1157 1142 2357 7507 7225 байонетный задний тормоз указатель поворота Резервное копирование светодиод Светильники и Стробоскопы Характеристики
3157 3156 3457 4157 3057 Клин задний тормоз-сигнал поворота и Резервные лампы Огни Для дома, двора и сада Крест Номер ссылки
7443 7440 Клиновидный задний тормоз, поворотник и лампы заднего хода Электрооборудование Контакты, розетки, соединители и предохранители Технический Данные
194 168 W5W Клиновидный боковой маркер номерной знак и интерьер Лампочки Свет Яркий NEON Glow Wire Лампа Размеры
37 74 Датчик, приборная панель и лампы Neo-Wedge Высокая Активные светодиоды Общие Информация о лампе
3022 3122561578 6418 6411 Гирлянда с гирляндой светодиод И неоновые лампы Приложение Графики
Ba9s, E10, Ba7s, Small Ba15s и байонетные лампы Bay15d MR11 И MR16 лампы Базы И нити
906 921 клиновой упор и внутренние лампы светодиод Фонари рабочие и лампочки Доставка
Фары И противотуманные фары светодиод Индикаторы с винтовым креплением и акцентные лампы Почта Заказы
HID Системы Трек Освещение Международный Доставка
светодиод Мигалки, протекторы, выравниватели нагрузки, поворотный фиксатор светодиод Светильники для дома и дома на колесах Часто задаваемые вопросы
6 Volt Antique - Винтажные лампы и 24 В Лобовое стекло Шайба LEDS
Морской Лампочки Электрооборудование Проволока
Дура Хромированные титановые платиновые серебряные лампы Vision светодиод Светильники для велосипедов, педов, мотоциклов, квадроциклов, лодок и домов на колесах
Ксенон Плазменные супер гипер белые лампы Миниатюра Лампы и запчасти для поездов
G4 T10 2-контактный двухштырьковый Универсальный Программируемые пульты дистанционного управления и переключатели для гаража Открывашки
Полу, Светодиоды для грузовиков и прицепов Сиденье Чехлы
Custom Автомобильная графика и наклейки - Тормозной суппорт - Двигатель - Сплав Колеса

Скрытность Stratus Viper Ford Aerostar Aspire Bronco Bronco II Contour Crown Victoria Escape Escort Экскурсия на фургоне E-Series Expedition Explorer Explorer Sport Explorer Sport Trac F-100 F-150 F-250 F-350 Fairlane Fairmont Falcon Five Hundred Focus Ford GT Freestar FreeStyle Fusion Galaxie Model A Модель T Mustang Probe Ranchero Ranger Taurus Tempo Thunderbird Torino Windstar GMC Посланник Джимми Сафари Савана Сьерра 1500 Сьерра 2500 Сьерра 3500 Сонома Пригород Тайфун Юкон Хонда Accord Civic CR-V CRX Del Sol Element Insight Odyssey Passport Pilot Prelude Ridgeline S2000 Mercedes Benz 190 серии 200 серии 300 Серия 400 Серия 500 Серия 600 Серия C Класс CL Класс CLK Класс CLS Класс E Класс G Класс M Класс S Класс SL Класс SLK Класс SLR McLaren Hummer h2 h3 h4 Hyundai Accent Elantra Santa Fe Sonata Tiburon Subaru Forester Impreza Legacy Outback SVX Сузуки Инфинити FX G20 G35 I30 I35 J30 M Q45 QX4 QX56 Международный комбайн Scout Isuzu Amigo Rodeo Trooper VehiCROSS Audi A4 A6 A8 Allroad Cabriolet S4 S6 TT Остин Остин Хили Bentley Jaguar E-Type S-Type XJ6 XJ8 XJR XJS XK8 X-Type Kia Rio Sedona Sephia Sorento Spectra Sportage Lamborghini Lancia Land Rover Defender Discovery Freelander LR3 Range Rover Lotus Elise Esprit Maserati Mini Classic Mini Мини Купер Мини Купер S Mitsubishi 3000GT Diamante Eclipse Galant Lancer Mirage Montero Nissan 200SX 240SX 280ZX 300ZX 350Z Altima Armada Frontier Maxima Murano Pathfinder Quest Sentra Stanza Titan Xterra Mazda 323626929 Пикапы серии B Mazda3 Mazda6 Millenia MPV MX-3 MX-5 Miata MX-6 Protege RX-7 RX-8 Tribute Oldsmobile 442 Alero Аврора Бравада сабля Eighty-Eight Intrigue Ninety-Eight Silhouette Toronado Plymouth Acclaim Barracuda Duster Fury Grand Voyager GTX Спутник Neon Prowler Road Runner Sundance Voyager Pontiac Bonneville Catalina Fiero Firebird G6 Grand Am Grand Prix GTO Le Mans Montana Solstice Sunbird Sunfire Tempest Trans Am Vibe Porsche 356 911 912 914 924 928 930 944 968 Boxster Cayenne Cayman Toyota 4Runner Avalon Camry Celica Corolla FJ Cruiser Highlander Land Cruiser Matrix MR2 Paseo Previa Prius RAV4 Sequoia Sienna Solara Supra Tacoma Tercel Tundra Triumph Spitfire TR-6 Volkswagen Beetle (До 1998 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
