Термовоздушная паяльная станция своими руками: Как сделать самодельную паяльную станцию с феном своими руками: пошаговый процесс

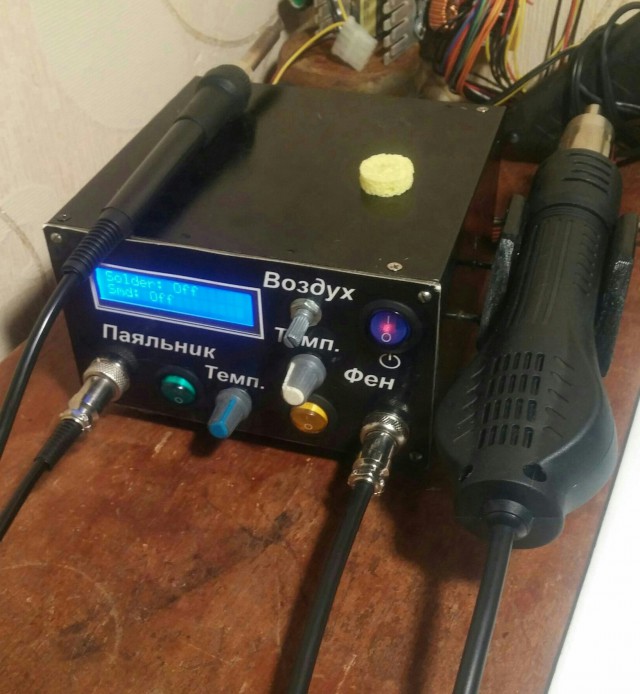

Как сделать самодельную паяльную станцию с феном своими руками: пошаговый процесс

Как начинающие радиомастера, так и те, кто изрядно поднаторел в этом деле, при пайке радиоэлектронных элементов сталкиваются с некоторыми трудностями. Купленный в магазине недорогой паяльник может «порадовать» перегревом, из-за которого на жале образовывается нагар, что ведет к неполноценному контакту с оловом на плате, также перегревается плата и отслаиваются дорожки. В этой статье напишем, как сделать самодельную паяльную станцию с феном своими руками, предоставив схемы сборки, видео и фотографии.

• Изготовление контактного паяльника
• Воздушный паяльник
• Общие характеристики и принцип работы
• Рекомендации по сборке
• Техника безопасности и правила использования

Изготовление контактного паяльника

Данный вариант может считаться наиболее простым и дешевым. Эта конструкция регулирует на паяльнике напряжение, изменяя температуру нагрева жала. Опытным путем определяется производительность нагревателя и положение регулятора.

Процесс пайки можно настроить в соответствии с вашими потребностями и под определенный момент производства. Регулятором напряжения может выступать диммер для люстры. Единственный минус этой идеи – малый диапазон возможных температур на выходе. То есть для пайки лучше бы сделать диапазон напряжений – 200-220 В, а не 0-max. Скорее всего, понадобится доработать схему, добавить к основному резистору резистор «тонкой настройки».

Схема сборки в домашних условиях

Выпрямительный мост в этой схеме позволит поднять напряжение со 220 В на входе до 310 В на выходе. Данный вариант актуален для домашних мастеров, в доме которых низкое электрическое напряжение, что не позволяет паяльнику нагреваться до рабочей температуры. При отсутствии диммера его можно сделать самостоятельно.

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

• спираль нихрома;
• керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

Общие характеристики и принцип работы

В схему паяльной станции с феном входит блок и манипулятор-термофен, где нагревается воздух.

Устройства используются для ремонта сотовых телефонов и бытовой техники. Способы формирования потока воздуха такие:

• Турбинные – воздух подается маленьким крыльчатым электромотором в термофене.
• Компрессорные – воздух подается компрессором, расположенным в главном блоке.

Главным образом компрессорные станции отличаются от турбинных тем, что последние могут сформировать больший воздушный поток, но недостаточно проталкивают воздух через узкие отверстия. Компрессорные же станции более эффективны, когда воздух должен пройти через узкие насадки, используемые для пайки в труднодоступных местах.

Принцип работы станции: поток воздуха проходит через спиралевидный или керамический нагреватель в трубке термического фена, нагревается до требуемой температуры и через специальные насадки выходит на обрабатываемую деталь. Термофен способен обеспечить температуру воздуха 100-800°C. В современных станциях температура, мощность и направление воздушного потока легко регулируются.

В сравнении с прочими станциями (в частности, инфракрасными), недостатки термовоздушных станций следующие:

• Поток воздуха может сдуть мелкие детали.
• Неравномерный прогрев поверхности.
• Требуются дополнительные насадки.

Преимуществом же является то, что турбовоздушные станции гораздо дешевле других.

Рекомендации по сборке

В домашних условиях проще и дешевле сделать станцию с феном на вентиляторе, где роль нагревателя играет спираль. Керамический нагреватель стоит дорого, а в случае резких изменений температуры может потрескаться. Компрессор сложно сконструировать самостоятельно, и его нельзя присоединить к фену, поэтому от главного блока придется проводить трубу для воздуха, что добавляет неудобств.

Нагнетателем послужит малогабаритный вентилятор (подойдет кулер от блока питания компьютера) возле ручки термического фена. К нему присоединяется трубка, в которой воздух нагревается и выходит на паяемый элемент. На торце кулера вырезается отверстие, через которое в трубку с нагревателем попадает воздух. С одной стороны кулер плотно закрывается, чтобы воздух во время работы шел лишь в трубку, а не выходил наружу. Нагнетатель монтируется в задней части фена.

Нагреватель собрать гораздо труднее. Нихромовая проволока спиралью накручивается на основание. Витки соприкасаться друг с другом не должны. Длина спирали рассчитывается из расчета того, что ее сопротивление должно равняться 70-90 Ом. Основанием может служить основание с низкой теплопроводностью и большой стойкостью к высоким температурам.

При конструировании фена много разных деталей могут быть взяты из старых домашних фенов. В каждом, даже простом и дешевом, устройстве есть слюдяные пластины, из которых для спирали собирается крестообразное основание. Также используются основания старых паяльников либо галогенных ламп для прожекторов. Основание на 5-7 см должно быть не занятым спиралью. От спирали по основанию отводятся концы. Затем эта часть плотно обматывается жаропрочной тканью.

Далее, из фарфора, керамики и подобных материалов делается трубка. Диаметр рассчитывается так, чтобы между ее внутренними стенками и спиралью оставался маленький зазор. Сверху на сопло наклеиваются термоизоляционные материалы:

• стекловолокно;
• асбест;
• прочее.

Изоляция обеспечит больший КПД фена и позволит спокойно брать его руками.

Нагревательный элемент и трубка-сопло по отдельности соединяются с нагнетателем таким образом, чтобы воздух шел в сопло, а нагреватель находился внутри сопла посередине. Место скрепления сопла и нагнетателя изолируется во избежание пропускания воздуха.

По форме получившаяся конструкция напоминает пистолет. Для удобства к корпусу можно прикрепить держатели и ручки. Специальные насадки покупаются или вытачиваются из термостойкого металла. От изготовленного фена к главному блоку должны отходить четыре провода и выходить из задней части фена. Их рекомендуется собрать вместе и изолировать повторно.

В корпусе блока размещаются два реостата, один из которых регулирует мощность потока воздуха, а другой – мощность нагревательного элемента. Лучше, если выключатель для нагревателя и нагнетателя будет общим. Завершающее действие – устройство выхода для розетки.

Техника безопасности и правила использования

• На рабочем месте важно соблюдать технику пожарной безопасности.
• В процессе работы постарайтесь не допустить резкого изменения температуры нагревателя. Не трогайте нагревательный элемент и насадки фена.
• Насадки меняйте после выключения и остывания фена.
• Не допускайте попадания на термофен жидкости.
• Обеспечьте хорошее проветривание рабочего места.

Паяльная станция-фен – довольно удобное приспособление, которое можно собрать самостоятельно. Несмотря на имеющиеся недостатки, это вполне пригодное устройство для ремонта бытовой техники.

Паяльные станции

Паяльная станция своими руками: 3 простых способа изготовления

Пайка электронных плат требует соблюдения определенного уровня температуры для различных деталей, ведь недостаток нагрева приведет к плохому соединению припоя, равно, как и чрезмерный нагрев вызовет преждевременное окисление олова и такое же низкое качество пайки.

Помимо этого на перегретой плате могут отслаиваться дорожки, обугливаться целые участки. Если раньше для работы с мелкими и крупными деталями, лужением относительно большой площади радиолюбители использовали набор из нескольких паяльников, сегодня эта функция решается одной паяльной установкой. Но из-за высокой стоимости такого устройства не все могут позволить себе ее приобретение, поэтому мы расскажем, как собирается паяльная станция своими руками.

Принцип действия и варианты реализации

Принцип работы паяльной станции заключается в способности устройства регулировать температуру нагрева и поддерживать ее в установленных пределах на протяжении всего процесса.

Разумеется, реализация всех вышеперечисленных функций задача не из простых, поэтому изготовление полноценного аналога под силу опытным электрикам, имеющим должное оборудование и опыт сборки электронных схем, изготовления печатных плат.

Поэтому сначала мы разберем относительно простые варианты изготовления, регулировка температуры в которых осуществляется вручную. Но и таких паяльных станций вполне достаточно, чтобы выполнить качественную  пайку деталей, ориентируясь только по внешним признакам работы жала.

Способ №1. Контактная паяльная станция

Для такой паяльной станции вам понадобиться относительно классический паяльник мощностью хотя бы 80 – 100Вт, регулятор мощности (в данном примере мы будем использовать диммер), диодный мост, соединительные провода. Такая паяльная станция будет работать без обратной связи по температуре жала паяльника, поэтому результативность воздействия на припой придется определять опытным путем.

Рис. 1: схема изготовления простейшей станции

Так как в домашней сети напряжение может быть значительно ниже 220В, в схеме паяльной станции будет использоваться диодный мост.

Процесс изготовления состоит из следующих этапов:

• Соберите из четырех диодов мост или возьмите готовую сборку с параметрами работы с 220 В на 300 В;
• Отрежьте питающий шнур на расстоянии 10 – 15 см от ручки, запас нужен для подключения к паяльной станции;
• Зачистите выводы проводов как возле паяльника, так и на шнуре, его также будем использовать для подключения;
• Подключите одну из жил шнура питания к диодному мосту через диммер, а вторую напрямую;
• Подсоедините выводы диодного моста к жилам паяльника, лучше использовать клеммное соединение, болтовое или пайку;
• Места электрических соединений заизолируйте для предотвращения поражения электрическим током при работе паяльной станцией;
• Установите мост и светорегулятор на диэлектрическое основание.

Простейшая паяльная станция готова к использованию, достаточно включить ее в розетку и повернуть ручку в нужное положение. Принцип работы с ней схож с прибором для выжигания по дереву. Работая с крупными элементами, регулятор мощности устанавливается в максимальное положение. С мелкими, выводится в половинное значение, следует отметить, что конструкция регулятора температуры на основе диммера изменяет напряжение питания от 220 до 0В,  а вам ограничивать его меньше половины  смысла не имеет.

Способ №2. Бесконтактная паяльная станция

Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на  ножки.

Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 – 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.

Принципиальная схема такой паяльной станции приведена на рисунке ниже:

Рис. 2: электрическая схема термофена

Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.

При изготовлении инфракрасной станции существует два способа для ее выполнения –  ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.

Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:

• Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты. Рис. 3: намотайте нагревательный элемент
• Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
• В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
• Установите полученную спираль на цилиндрический каркас из негорючего материала.

Рисунок 4: поместите спирали на диэлектрический элемент

Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.

• Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
• Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу. Рис. 5. Наденьте шайбу
• Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов. Рис. 6: прикрутите сопло к стакану
• Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
• Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
• Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
• Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления. Рис. 7. соедините все элементы  в корпусе
• Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения. Рис. 8. установите кулер

Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.

• Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию. Рис. 9: паяльная станция готова

Способ №3. Автоматическая паяльная станция на базе Ардуино

Такая паяльная станция собирается на базе микроконтроллера Arduino, который выполняет роль логического элемента, обрабатывающего данные от индикатора температуры и регулирующего мощность нагрева жала. Отличительной особенностью такого устройства является полная автоматизация контроля за температурой – вам достаточно задать ее и дождаться нагревания. Пример схемы для сборки приведен на рисунке ниже:

Рис. 10. схема паяльной станции на базе ардуино

Чтобы собрать такую станцию вам понадобится:

• сама плата Ардуино для управления работой паяльной станции;
• цифровое табло для отображения температуры нагрева;
• микросхему для программирования паяльной станции;
• транзистор, стабилизатор и кнопки, магазин резисторов и емкостных элементов.

Для сборки такой паяльной станции воспользуйтесь приведенной схемой, в качестве нагревательного элемента будет выступать жало обычного паяльника с датчиком температуры, которые подключаются к собранной схеме.

К недостаткам такого устройства следует отнести его сложность, из-за чего начинающие радиолюбители могут попросту не собрать рабочую версию с первого раза. Также для пайки используемых в автоматической станции элементов вам понадобиться специальный паяльник и предварительные навыки работы с ним, чтобы не испортить детали.

Видео по теме

Как собрать свой собственный набор для пайки горячим воздухом

Благодарим вас за интерес, проявленный к нашему набору для пайки горячим воздухом! По умолчанию вы увидите несколько основных опций, выбранных для пайки общего назначения, но сегодня я собираюсь провести вас через каждый из 6 шагов, чтобы настроить набор для вашего конкретного приложения или хобби.

На изображении ниже показаны выбранные параметры по умолчанию (обведены КРАСНЫМ). Наведите указатель мыши на каждую опцию, чтобы увидеть описание элемента. На мобильных телефонах или планшетах вам нужно будет щелкнуть один раз, чтобы увидеть описание, и дважды, чтобы фактически выбрать элемент.

База комплекта

Каждый комплект включает в себя то, что мы называем базой комплекта. Это предметы, которые приходят с ним независимо от любого другого выбора. Для комплекта паяльника вы получаете оловодержатель для жала SRA, пару рук-помощников и оплетку/фитиль для отпайки.

Лудильщик жала

Лудильщик жала представляет собой смесь олова и соединений, восстанавливающих оксиды, которые используются для сохранения блеска жала и его готовности к пайке. Просто окуните кончик в него, чтобы равномерно покрыть его после каждого использования! Это лучшая альтернатива лужению припоем, поскольку он не содержит флюсовых кислот, которые со временем разъедают наконечники.

Помощники / Третьи руки

Руки помощи важны, потому что они не дают вашей работе двигаться во время пайки. Движение не только затрудняет эффективный нагрев соединения, но и может вызвать так называемую холодную или сухую пайку. Это происходит, когда компонент движется, в то время как расплавленный припой все еще затвердевает, что приводит к плохому соединению.

Оплетка для отпайки / фитиль для отпайки

И последнее, но не менее важное: оплетка для отпайки или фитиль для отпайки позволяют удалять припой в труднодоступных и небольших местах, поэтому вы можете легко заменить старый компонент или исправить некачественное соединение.

Шаг 1. Выберите паяльную станцию ​​

Начните с выбора правильного напряжения для вашей страны использования, 110 В для США или 220 В для других стран. Это обновит параметры станции с доступным инвентарем. По умолчанию выбрана Aoyue 888A, которая представляет собой отличную комбинацию паяльной станции с горячим воздухом, но у вас есть возможность перейти на другие модели, такие как 968A+ или универсальная 2703A+ с утюгом, горячим воздухом и демонтажным пистолетом.

Вы также увидите возможность добавить очиститель латунных катушек для вашего паяльника, если выбранная станция уже не поставляется с ним. Латунные змеевики являются отличной альтернативой или дополнением к стандартному методу очистки влажной губкой.

Шаг 2. Выберите комбинацию припоя и флюса

Следующим шагом в создании комплекта является выбор сплава припоя и содержания флюса в катушке на 2 унции припойной проволоки или в шприце с паяльной пастой на 5 мл. Не волнуйтесь, мы максимально упростили этот шаг!

Сначала выберите, хотите ли вы паяльную проволоку или паяльную пасту. Для работы с паяльником вам понадобится проволока, а для горячего воздуха вам понадобится паста.

Выбор паяльной пасты

Давайте сначала рассмотрим варианты вставки, которые есть в этом наборе. Есть два варианта без свинца и один вариант со свинцовой пастой.

Паяльная паста со свинцом 63/37, не требующая отмывки

Эта паста не содержит галогенов и галогенов, но достаточно активна для различных печатных плат и сред. Паяльная паста демонстрирует превосходные характеристики смачивания, постоянство от партии к партии и стабильную вязкость.

Бессвинцовая паяльная паста SAC305, не требующая отмывки

Шприц 5 мл с наконечником и поршнем содержит 15 грамм
Размер частиц T3 (25–45 микрон)
86 % металл
Температура плавления 423–428°F (217–220°C)

Низкотемпературная паяльная паста без содержания свинца, не требующая очистки

Защитите чувствительные детали с помощью этого низкотемпературного плавление бессвинцового припоя Sn42/Bi57/Ag. Этот сплав имеет преимущество перед аналогичными продуктами на рынке, поскольку 1% Ag обеспечивает большую прочность и менее хрупкий, чем SN42/Bi58.

Точка плавления 137°C 278°F (эвтектика)
Шприц 5 мл с наконечником и поршнем содержит 15 г
87% Металл
Размер частиц T3 (25-45 микрон)

Важные примечания для пасты:

Срок годности пасты

12 месяцев без охлаждения > 6 месяцев

Хранение и обращение с пастой

-46F). Подождите 4 часа, пока паяльная паста не достигнет рабочей температуры 20–25°C (68–77°F) перед использованием.

Выбор проволоки для припоя

Выбор проволоки для припоя сужен до двух различных сплавов припоя и двух различных типов флюса, которые доказали свою эффективность.

Выберите свинец или бессвинцовый сплав

Сначала выберите, хотите ли вы использовать свинец или бессвинцовый сплав. Как правило, всегда подбирайте сплав для работы, которую вы выполняете. Электроника до 1990-х годов использовала свинцовые сплавы, такие как 60/40 и 63/37, поэтому, если вы работаете с винтажным оборудованием, выбирайте свинец, который в данном случае является сплавом 63/37. Для новостроек все зависит от ваших предпочтений и местных правил. Для бессвинцовых сплавов требуется немного больше тепла, чем для свинцовых сплавов, но они лучше для окружающей среды и безопаснее. Мы обнаружили, что бессвинцовый сплав SAC305 имеет наилучшие характеристики, поэтому мы включили его.

Выберите толщину проволоки

Затем выберите диаметр проволоки для припоя. Общего назначения будет больше 0,031 дюйма для проводов и устройств сквозного отверстия (THD), но если вы обнаружите, что припаиваете много мелких компонентов, подумайте о том, чтобы перейти к более тонкому 0,020 дюйма. Особенно, если вы планируете много работать с устройствами для поверхностного монтажа (SMD).

Выберите тип флюса

Теперь все, что вам нужно сделать, это выбрать между канифолью или флюсом без очистки. Подобно выбору сплава, все сводится к тому, чтобы соответствовать тому, что уже есть, а затем вашим предпочтениям. Если вы знаете, какой тип флюса использовался на вашем устройстве, вы можете выбрать такой же тип. Канифоль была основой электроники и наиболее широко использовалась на протяжении многих лет. Обычно вы можете отличить канифоль по янтарному осадку, который она оставляет на доске. В этом случае остатки не причинят печатной плате никакого вреда, кроме внешнего вида. Однако некоторая канифоль может быть сильно активирована и вызывать коррозию, и ее следует смыть после пайки. С другой стороны, No-clean — это более новая формула, которая, как следует из названия, разработана таким образом, чтобы ее не нужно было очищать от печатной платы. Его остатки минимальны и гораздо менее заметны, чем канифоль. Подводя итог, мы рекомендуем канифоль для старого оборудования и проводов THD и любой тип для новых сборок.

Шаг 3. Добавление элементов на основе приложения

Мы могли бы остановиться на последнем шаге с нашим набором, но мы хотели дать вам еще больше возможностей, чтобы облегчить ваши задачи по пайке. Иногда полезно нанести больше флюса, чем то, что имеется в припое.

Ручки с жидким флюсом для печатных плат

Второй товар в этом разделе — ручки с жидким флюсом. Правильный тип подходящего флюса уже будет выбран на основе вашего выбора припоя. Эти ручки позволяют наносить дополнительный флюс именно там, где это необходимо, на печатной плате или припое. Опять же, это гарантирует, что припой течет туда, куда вам нужно, и ускоряет процесс смачивания.

Быстрый чип для удаления SMD

Последний вариант для тех, кто хотел бы попробовать свои силы в удалении SMD. По сути, это небольшой набор, который включает в себя специальный липкий флюс и низкотемпературный припой, предназначенный для удаления микросхем интегральных схем и других компонентов SMD. Это позволяет легко поддерживать припой в расплавленном состоянии, чтобы вы могли нагреть все контакты и аккуратно удалить деталь с помощью обычного паяльника.

Шаг 4.

Добавьте полезные ручные инструменты

Теперь это не инструменты для пайки, но они необходимы до, во время и после различных операций пайки. Три основных из них — острогубцы, плоскогубцы и кусачки для зачистки проводов. Необходим для подготовки компонентов к пайке и обрезки выводов, когда вы закончите. Кусачки и плоскогубцы доступны с обычными захватами или захватами с защитой от электростатического разряда (ESD) в зависимости от ваших потребностей. Есть также еще несколько вариантов инструментов для более конкретных приложений.

Шаг 5. Добавьте вытяжку дыма

Когда дело доходит до пайки, необходимо учитывать несколько аспектов безопасности. Во-первых, работа при температурах до 840 F (449 C) сопряжена с риском ожогов и возгорания. Во-вторых, электронные устройства представляют опасность поражения электрическим током. И, наконец, сам процесс пайки приводит к образованию паров, которые опасно вдыхать. Эти пары возникают в результате выгорания флюса, но они НЕ содержат свинец. Чтобы помочь отвести дым от лица, у вас есть возможность добавить вытяжной вентилятор от Aoyue. 486+ добавляет 9Светильник с питанием от V-образной батареи и насадка для шланга для дальнейшего направления дыма в окно или другое отверстие.

Шаг 6 – БЕСПЛАТНО Руководство по пайке электроники

Когда у вас есть нужные инструменты, вторая часть уравнения заключается в знании того, как их использовать. К счастью, у нас есть для вас и здесь наше БЕСПЛАТНОЕ руководство на 70+ страницах о том, как паять электронику, которое вы можете загрузить в формате PDF! Мы провели для вас все утомительные исследования, объединив знания из различных отраслевых источников с нашим почти 60-летним опытом пайки.

Подведение итогов

Еще раз спасибо за интерес, проявленный к нашим паяльным наборам. Здесь, в SRA, мы верим, что каждый может паять как профессионал, и наша миссия — показать вам, насколько это легко и весело! Как всегда, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами. Мы здесь, чтобы поддержать вас во всем этом. Благодарю вас!

Вопросы?

Один из наших специалистов по решениям будет рад помочь вам. Пожалуйста, заполните форму, и мы свяжемся с вами как можно скорее!

Как сделать паяльник с горячим воздухом

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Вы хотите произвести точечную депайку (или пайку), но у вас нет подходящей паяльной станции? Не беспокойтесь, с несколькими старыми деталями; Вы можете получить полностью функциональный паяльник с горячим воздухом в кратчайшие сроки. Паяльная станция с горячим воздухом, сделанная своими руками, обеспечит вам эффективное и результативное выполнение работы.

Содержание:

1. 1. Шаг первый (детали)
2. 2. Шаг второй: безопасность превыше всего.
3. 3. Сборка
4. 4. Переход к пайке
5. 5. Техническое обслуживание и уход

Используя утюг с горячим воздухом, можно быстро расплавить припой, что позволит удалить необходимые компоненты со старой печатной платы. Пистолет для пайки горячим воздухом не только сэкономит вам много времени при извлечении деталей из платы; он также позволяет припаивать новые. Это здорово для беспроигрышного!

Итак, давайте углубимся в изучение того, как сделать паяльник с горячим воздухом.

1. Шаг первый (детали)

• Самое первое, что нам понадобится, это паяльник; чьи цены колеблются от 3 до 8 долларов США. Для нашего проекта здесь мы можем использовать самую простую модель. (Еще лучше, когда он лежит где-нибудь в вашем ящике для инструментов)
• Винт: (толщиной примерно 6 мм и длиной 30 мм). Основная идея состоит в том, чтобы просверлить в нем отверстие, чтобы пропустить передающий провод.
• Крышка от пластиковой бутылки. Эта крышка пригодится для соединения баллона с воздушным насосом.
• Воздушный насос или вакуумный насос. Хотя дешевый воздушный насос или компрессор найти относительно легко, важно отметить, что подойдет только насос с регулируемой скоростью. Мы нашли один в старом аквариуме, который идеально подходит.
• Резиновая втулка

2. Шаг второй: безопасность превыше всего.

Теперь, когда вы собрали все необходимые детали для сборки своего собственного термофена, важно принять к сведению следующие советы по безопасной пайке и распайке.

• Убедитесь, что ваше рабочее место хорошо проветривается, чтобы предотвратить вдыхание паров. В зоне дыхания, например, использовать на открытой площадке с перекрестной вентиляцией или с системой дымоудаления.
• Всегда держите любой паяльный инструмент на подставке между операциями. Кроме того, убедитесь, что любой из его шнуров или кабелей не представляет опасности споткнуться.
• Убедитесь, что на наконечнике термовоздушного паяльного пистолета нет скопившихся отходов, и протирайте его только влажной тканью.
• Никогда не оставляйте включенный или горячий паяльник без присмотра.
• Не забывайте проверять и заменять изношенные детали вашего паяльного устройства. Не подключайте и не включайте до тех пор, пока наконечник не будет проверен или заменен и затянут.
• Никогда не прикасайтесь к жалом паяльника.
• Всегда носите защитные очки. Дым и горячие частицы могут попасть в глаза.
• Избегайте длительного использования паяльного пистолета, так как это может привести к перегреву наконечника и его неисправности.
• Всегда давайте паяльнику достаточно времени для достижения оптимальной температуры.
• Мойте руки после использования припоя, так как вы могли контактировать с токсичными материалами.
• После завершения пайки горячим воздухом выключите его и подождите, пока наконечник полностью не остынет, прежде чем убрать его в безопасное и подходящее место.

3. Сборка

• Просверлите отверстие в пластиковой крышке, чтобы установить тройник шланга.
• Найдите конец резинового рукава, чтобы большой палец мог управлять ограничением и пропуском воздушного потока.
• Загерметизируйте вентиляционные отверстия и швы в местах соединения металлической трубки с корпусом.
• Достигнув нужного положения большого пальца, приварите тройник на место.
• Обточить резьбу внутри конуса. (Это обеспечит легкое проскальзывание лески).
• Используйте уплотнитель для резьбы, чтобы зафиксировать открытое отверстие наконечника.
• Покройте резьбу соответствующим покрытием и дайте ему затвердеть.
• Отвинтить металлический конус.; Теперь это ваш наконечник горячего воздуха.
• Вверните немного медной фольги в металлическую трубку.
• Теперь поместите эту катушку в стержень паяльника. Таким образом, вы гарантируете, что петля будет выделять больше тепла, когда воздух проходит через нее.
• Подсоедините куски шланга к насосу, а затем подсоедините другой конец к клапану.
• Подсоедините воздушный шланг к валу.

Теперь у вас есть работающий термофен! Давайте попробуем;

4 . О пайке

Держите термовоздушный паяльник надежно на месте, когда подключаете его к источнику питания. И нагревательный элемент, и вентилятор должны оставаться выключенными до тех пор, пока вы не нажмете выключатель питания. Когда выключатель питания находится в положении ON, нагревательный элемент паяльника с горячим воздухом быстро начинает нагреваться.

Подождите, пока утюг нагреется, прежде чем пытаться его использовать. Вы можете заметить небольшой белый дым во время его первоначального включения; это нормально и пройдет. Соответственно отрегулируйте поток воздуха и температуру, имея в виду, что они должны быть выше, чем у самого припоя.

Хорошей идеей будет протестировать небольшой второстепенный компонент, прежде чем приступать к работе над каким-либо значительным проектом. Когда вы будете уверены, что все ваши настройки точны, тщательно направьте сопло на область, над которой вы работаете.

Перемещение сопла вперед и назад должно привести к тому, что припой начнет течь. Блестящий, расплавленный внешний вид скажет вам, что ваш припой плавится, и ваш термовоздушный паяльник стоил потраченного времени. Переместите и отрегулируйте компоненты, над которыми вы хотите работать, с помощью пинцета.

5. Техническое обслуживание и уход

Одно дело знать, как сделать термовоздушный паяльник; однако заботиться о нем необходимо. При использовании паяльника всегда существует опасность накопления оксида на наконечниках. Отличный способ значительно свести к минимуму риск попадания тяжелых оксидов на жало паяльника — тщательно проверить теплопередачу.

При нагревании наконечника до температуры выше 400°C существует риск образования оксидов после охлаждения наконечника. Как правило, хорошей практикой является очистка и нанесение нового припоя. Не забудьте проверить наличие крошечных фрагментов, которые могли застрять в каких-либо отверстиях термофена.

Как всегда, отключайте питание, когда утюг не используется.
