Гистерезис что это. Гистерезис: явление запаздывания в физических системах

Что такое гистерезис простыми словами. Как проявляется явление гистерезиса в различных физических системах. Какие существуют виды гистерезиса и где они применяются. Почему возникает петля гистерезиса.

Что такое гистерезис и как он проявляется

Гистерезис — это явление, при котором физическая система неоднозначно реагирует на изменение внешних условий в зависимости от своего предыдущего состояния. Проще говоря, это запаздывание реакции системы на внешнее воздействие.

Гистерезис можно наблюдать во многих физических системах:

• В магнитных материалах — намагниченность отстает от изменения внешнего магнитного поля
• В диэлектриках — поляризация отстает от изменения электрического поля
• В механических системах — деформация отстает от приложенного напряжения
• В термодинамических процессах — температура отстает от подводимого тепла

Ключевая особенность гистерезиса заключается в том, что состояние системы зависит не только от текущих условий, но и от ее предыстории. Это приводит к образованию характерной петли гистерезиса на графике зависимости выходного параметра от входного.

Виды гистерезиса и их проявление в различных системах

Выделяют несколько основных видов гистерезиса:

Магнитный гистерезис

Наблюдается в ферромагнитных материалах при изменении внешнего магнитного поля. Проявляется в отставании изменения намагниченности от изменения напряженности поля.

Диэлектрический гистерезис

Характерен для сегнетоэлектриков. Поляризация диэлектрика отстает от изменения напряженности электрического поля.

Упругий гистерезис

Возникает при механических деформациях твердых тел. Деформация материала отстает от приложенного напряжения.

Тепловой гистерезис

Наблюдается в термодинамических процессах. Температура системы отстает от подводимого или отводимого тепла.

Петля гистерезиса и ее характеристики

Петля гистерезиса — это замкнутая кривая, описывающая поведение системы при циклическом изменении внешнего воздействия. Она наглядно показывает неоднозначность реакции системы.

Основные характеристики петли гистерезиса:

• Ширина петли — характеризует величину гистерезиса
• Остаточная намагниченность/поляризация — значение при нулевом внешнем поле
• Коэрцитивная сила — поле, необходимое для размагничивания/деполяризации
• Площадь петли — пропорциональна энергетическим потерям за цикл

Форма и параметры петли гистерезиса зависят от свойств материала и условий воздействия.

Причины возникновения гистерезиса

Гистерезис возникает вследствие особенностей внутренней структуры и динамики физических систем. Основные причины его появления:

• Доменная структура ферромагнетиков и сегнетоэлектриков
• Необратимые процессы при перемагничивании/переполяризации
• Внутреннее трение в деформируемых материалах
• Термодинамическая инерционность систем
• Наличие метастабильных состояний

В каждом конкретном случае механизм гистерезиса имеет свою специфику, но общим является запаздывание реакции системы на внешнее воздействие.

Применение явления гистерезиса в технике

Несмотря на то, что гистерезис часто рассматривается как нежелательное явление, он находит широкое применение в различных областях техники:

• Запоминающие устройства на основе магнитных и сегнетоэлектрических материалов
• Гистерезисные двигатели и муфты
• Устройства защиты от помех и стабилизации в электронике
• Демпферы и амортизаторы в механических системах
• Термостаты и терморегуляторы

Использование гистерезиса позволяет создавать системы с нелинейными характеристиками и эффектом памяти, что открывает новые возможности в технике и технологиях.

Методы исследования и измерения гистерезиса

Для изучения гистерезисных явлений применяются различные экспериментальные и теоретические методы:

• Осциллографические методы для визуализации петли гистерезиса
• Вибрационная магнитометрия для исследования магнитного гистерезиса
• Диэлектрические измерения для анализа поляризационного гистерезиса
• Механические испытания для изучения упругого гистерезиса
• Калориметрические методы для исследования теплового гистерезиса

Теоретическое описание гистерезиса основано на феноменологических моделях и микроскопических теориях, учитывающих особенности конкретных физических систем.

Влияние гистерезиса на характеристики и эффективность систем

Гистерезис оказывает существенное влияние на поведение и характеристики физических систем:

• Приводит к потерям энергии при циклических процессах
• Вызывает нелинейность и неоднозначность характеристик
• Создает эффект памяти в системах
• Может вызывать нестабильность и снижение точности в измерительных приборах
• Ограничивает быстродействие в системах управления

В то же время, гистерезис может быть полезен в некоторых приложениях, например, для создания систем с памятью или для демпфирования колебаний.

Понимание природы гистерезиса и умение управлять его проявлениями позволяет оптимизировать работу различных технических устройств и систем.

Гистерезис в электротехнике. Магнитные свойства веществ

Любой электромагнитный сердечник после действия электрического тока какое-то время сохраняет магнитное поле (остаточный магнетизм). Эта величина зависит от свойств материала, но остаточный магнетизм всегда имеется. Чтобы перемагнитить сердечник, необходим магнитный поток обратного направления. Изменение магнитной индукции не успевает за изменением магнитного потока. Эта задержка по времени намагничивания сердечника из-за изменения направления магнитных потоков и именуется как гистерезис.

Чтобы понять всю сущность этого явления, необходимо рассмотреть способность веществ к намагничиванию.

Все вещества в окружающей нас природе в той или иной мере обладают магнитными свойствами. Еще в глубокой древности была известна удивительная способность некоторых минералов притягивать железные предметы. Среди многочисленных навигационных приборов, необходимых для прокладывания курса корабля или самолета, обязательно присутствует магнитный компас.

В точнейших измерительных приборах к числу основных деталей относятся постоянные магниты. Известно, что сильными магнитными свойствами обладает не только железо. Сюда входят кобальт, никель, сплавы на их основе и некоторые редкоземельные элементы. Все эти вещества и сплавы называют ферромагнетиками. Объединяет их способность к самопроизвольной спонтанной намагниченности.

Это свойство ферромагнетиков используют при создании постоянных магнитов. Наличие в атомах вещества нескомпенсированных магнитных моментов является необходимым условием возникновения ферромагнетизма.

В опыте Эйнштейна по величине закручивания при намагничивании образца было доказано, что ферромагнетизм связан со спиновыми магнитными моментами электронов. Обменное взаимодействие электронов при определенных соотношениях диаметра атома и внутренней незаполненной оболочки приводят к параллельной ориентации спинов.

Она возможна только при положительном значении интеграла обменной энергии.

В конечном счете, в ферромагнетике устанавливается такая ориентация спинов, которая обеспечивает минимальное значение суммы энергий магнитного и обменного взаимодействия.

Область с однородной спонтанной намагниченностью называют доменом. Энергетически наиболее выгодно такое расположение доменов, при котором они создают замкнутую магнитную цепь.

Между соседними доменами с различным направлением намагниченности имеются переходные слои, называемые границами или стенками домена. В них происходит постепенный поворот вектора намагниченности.

Ферромагнитные свойства у веществ существуют только в определенной области температуры. Температура, при которой ферромагнетики полностью теряют ферромагнитные свойства, называют точкой Кюри. Форму и величину доменов на поверхности ферромагнетика можно увидеть под микроскопом

В элементарной кристаллической ячейке железа ребра куба соответствуют направлению наиболее легкого намагничивания кристалла железа. Диагонали граней определяют направление среднего намагничивания.

Направление наиболее трудного намагничивания совпадает с диагоналями куба. Площадь на графике характеризует энергию магнитной анизотропии.

При отсутствии внешнего поля магнитные моменты доменов ориентированы по направлениям легкого намагничивания. В целом образец размагничен.

В слабых полях происходит рост доменов, направление намагниченности которых составляет меньший угол с направлением внешнего поля.

Этот процесс обратим. Если внешнее поле убрать, образец размагнитится. При увеличении внешнего поля происходит дальнейший рост доменов, который приостанавливается из-за дефектов кристалла. Когда поле достигает определенной величины, стенки растущих доменов скачком преодолевают препятствие. За счет этого препятствия кривая намагниченности имеет ступенчатый характер.

Скачкообразные изменения намагниченности создают в катушке соленоида импульсы напряжения. С дальнейшим увеличением поля вектор намагниченности поворачивается от оси легкого намагничивания в сторону внешнего поля, пока они не совпадут.

Гистерезис

Этот участок называют областью технического насыщения ферромагнетика, а соответствующую величину поля, полем насыщения. Если от этой величины поле уменьшить до нуля, в образце сохранится остаточное намагничивание.

Гистерезис – это явление отставания намагниченности от напряженности внешнего поля. Замыкающие домены, создавая замкнутую магнитную цепь, снижают поля рассеивания и уменьшают свободную энергию образца.

Его определяют, как разность величин магнитного насыщения ферромагнетика и намагниченности замыкающих доменов. Чтобы размагнитить образец, необходимо приложить к нему отрицательное поле, называемое коэрцитивной силой. Когда поле достигнет величины насыщения, произойдет полное перемагничивание ферромагнетика.

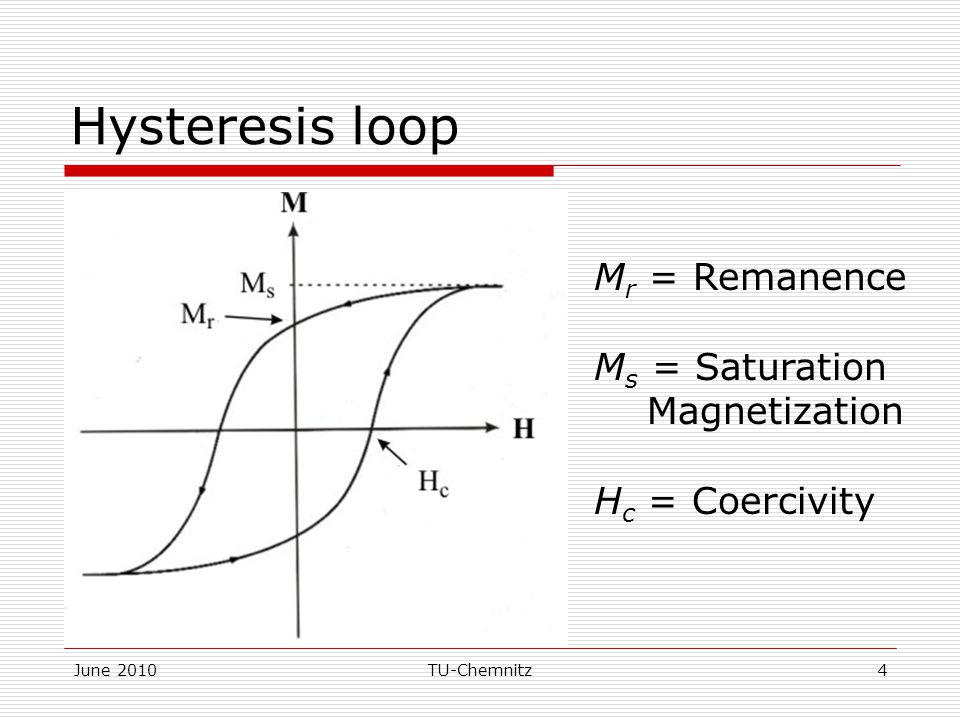

На графике можно определить еще одно свойство, которое имеет гистерезис. При очередном изменении поля кривая намагничивания замыкает петлю, которую называют петлей гистерезиса.

Гистерезисная петля для условия насыщения называется предельной петлей. Ее площадь пропорциональна потерям энергии на перемагничивание образца. Ферромагнетики намагничиваясь, изменяют свои линейные размеры. Это явление называют магнитострикцией.

Выделяются две основные группы ферромагнитных материалов:

1. Магнитотвердые.
2. Магнитомягкие.

Одно из основных требований к магнитомягким материалам – их высокая коэрцитивная сила. Магнитомягкие материалы намагничиваются до насыщения при небольших полях и имеют малые потери на перемагничивание. От этих параметров зависит потеря энергии трансформатора.

Например, в линии электропередач мощностью 100 х 10⁶ ВА с трансформаторами на концах, ежегодные потери составляют около 5 миллионов киловатт-часов. Одним из лучших представителей магнитомягких материалов считают пермаллой – сплав железа и никеля. Намагниченность пермаллоя в слабых полях в десятки раз превосходит намагниченность железа. Магнитные упорядоченные структуры в некоторых веществах отличаются от магнитной структуры ферромагнетиков.

Если в железе, кобальте и никеле спиновые магнитные моменты направлены параллельно, то в хроме и марганце – антипараллельно. Такие вещества называют антиферромагнетиками.

В данном случае магнитные подрешетки с самопроизвольной намагниченностью компенсированы. Если в кристаллах вещества нет полной компенсации магнитных подрешеток, то его называют ферримагнетиком. Феррит – один из примеров ферримагнетиков, который широко используют в технике. Структура ферритов подобна структуре минералов шпинели, в котором ионы неферромагнитных металлов заменены ферромагнитными.

Гистерезис в электротехнике и электронике

Из многообразия примеров использования ферромагнитных материалов расскажем о применении их в запоминающих устройствах. Для оперативного запоминания информации используют память на ферритовых кольцах. Одного ферритового сердечника достаточно для запоминания одного бита информации. В качестве долговременных запоминающих устройств большой емкости служат специальные магнитные диски (триггеры Шмидта).

Также он используется в специальных гистерезисных электромоторах, устройствах шумоподавления (дребезг контактов, колебания и т.д.) при коммутации логических схем.

Во многих электронных устройствах существует тепловой гистерезис. Во время работы приборы нагреваются, а после охлаждения некоторые свойства уже не принимают начальные значения. При нагреве микросхемы, печатной платы, кристаллы полупроводников расширяются, появляется механическое напряжение. При охлаждении это напряжение в какой-то мере остается.

Похожие темы:

• Магнитное поле. Источники и свойства. Правила и применение
• Индуктивность. Виды катушек и контур. Работа и особенности
• Неодимовые магниты. Устройство и применение. Виды
• Электромагнитные волны. Опыты Герца. Излучения
• Электрическое поле. Виды и работа. Характеристики и свойства
• Сверхпроводящие магниты. Устройство и работа. Применение

Гистерезис

Содержание статьи

1. Что такое диэлектрический гистерезис

2. Петля гистерезиса

Что такое диэлектрический гистерезис

Определение

У сегнетоэлектриков можно наблюдать диэлектрический гистерезис — неоднозначную зависимость поляризованности ($\overrightarrow{P}$) от напряженности внешнего поля ($\overrightarrow{E}$) при его циклическом изменении.

Так как сегнетоэлектрик обладает доменной структурой, дипольный момент кристалла сегнетоэлектрика в отсутствии диэлектрика равен нулю, вследствие взаимной компенсации дипольных моментов отдельных доменов. В целом, получается, что домен не поляризован. При наложении поля происходит частичное изменение ориентации доменов и увеличение одних доменов, уменьшение других. Это приводит к возникновению в кристалле поляризации ($\overrightarrow{P}$). Зависимость поляризации от напряженности поля представляет рис.1.

Рис. 1

Сначала рост поляризации идет вдоль кривой ОА. В точке $А$ векторы поляризации всех доменов оказываются ориентированными параллельно полю $\overrightarrow{E}$. Начиная с этой точки рост поляризации идет за счет индуцированной поляризации $\overrightarrow{P_i}\sim \overrightarrow{E}$, линия ОА переходит в участок AD (прямолинейный). При продолжении этого участка до пересечения с осью ординат, он отсечет на ней отрезок, его длина равна спонтанной поляризации $P_S$.

При уменьшении напряженности электрического поля, уменьшение поляризации пойдет не по той же кривой в обратную сторону, а по новой кривой $DAB’A’D’$, которая расположена выше. Это и есть диэлектрический гистерезис сегнетоэлектрика. Процесс изменение ориентации и увеличение доменов в электрическом поле задерживается. Получается, что $\overrightarrow{P}$ не однозначно определен полем $\overrightarrow{E}$, а зависит от «истории» сегнетоэлектрика. Если изменять поле в обратном порядке, то зависимость поляризации от напряженности будет изображена нижней кривой $D’A’BAD$, симметричной с кривой $D’A’B’AD$ относительно начала координат О. Так, получается замкнутая кривая $AB’A’BA$, которая носит название диэлектрической петли гистерезиса.

Аналогично можно получить петли для электрической индукции. Если по оси ординат откладывать электрическое смещение ($\overrightarrow{D}$):

\[\overrightarrow{D}={\varepsilon }_0\overrightarrow{E}+\overrightarrow{P}\left(1\right).\ \]

Петля гистерезиса для индукции отличается только масштабом от кривых $P=P(E)$, так как в сегнетоэлектриках $E\ll D$, то первым слагаемым в (1) можно пренебречь.

Стрелки на кривой (рис.1) показывают направление движения точки по кривой при изменении напряженности поля. Отрезок ОС характеризует остаточную поляризованность, то есть ту, которую образец сегнетоэлектрика имеет тогда, когда напряженность поля обратилась в ноль. Отрезок $OB’$ характеризует напряженность, имеющую противоположное поляризованности направление, при котором данный сегнетоэлектрик полностью теряет свою поляризацию. Чем больше величина отрезка ОС, тем значительнее остаточная поляризация сегнетоэлектрика. Чем больше размер $OB’$, тем лучше остаточная поляризация удерживается сегнетоэлектриком.

Петля гистерезиса

Петлю гистерезиса легко получить на экране осциллографа. С этой целью соединяют последовательно два конденсатора, пространство между обкладками одного из них заполнено сегнетоэлектриком (его емкость назовем $C_s$). Для питания используют переменный ток от генератора. Так как конденсаторы соединены последовательно, то заряды на их обкладках равны и одинаковы индукции:

\[D_0=D\ \left(2\right),\]

где $D_0$ — индукция поля в конденсаторе с обычным диэлектриком, $D$ — индукция поля в конденсаторе с сегнетоэлектриком. Так как для обычного конденсатора диэлектрическая проницаемость постоянна, то напряжение на обычном конденсаторе пропорционально индукции. Если подать на горизонтально отклоняющие пластины осциллографа напряжение с конденсатора с сегнетоэлектриком, а на вертикально отклоняющие пластины — с обычного конденсатора, то на экране осциллографа будет воспроизведена петля гистерезиса.

Пример 1

Задание: Объясните, почему говорят, что явление гистерезиса позволяет иллюстрировать роль доменов в поляризации сегнетоэлектрика?

Решение:

Существование доменов в сегнетоэлектрике обуславливает его нелинейные свойства. В первую очередь это нелинейная зависимость поляризации ($\overrightarrow{P}$) от напряженности внешнего поля ($\overrightarrow{E}$):

\[\overrightarrow{P}={\varkappa \left(\overrightarrow{E}\right)\varepsilon }_0\overrightarrow{E}\left(1.1\right),\]

где $\varkappa \left(\overrightarrow{E}\right)$ — диэлектрическая восприимчивость зависит от напряженности внешнего поля. Именно нелинейная зависимость поляризации от внешнего поля приводит в электрических полях к гистерезису.

Рассмотрим подробнее рис. 1. В небольших полях (отрезок $OA_1$) поляризация еще линейно зависит от напряженности, домены к поляризации еще не подключились. На участке $A_1A$ идет интенсивный рост поляризации при увеличении напряженности поля, что связано с нелинейным процессом переориентации доменов вдоль направления внешнего поля. В точке А все домены ориентированы по полю. Дальнейшее возрастание поляризации при росте напряженности внешнего поля идет линейно и оно не связано с доменной структурой.

Оно идет за счет индуцированной полем поляризации. Уменьшение напряженности поля начиная от точки А повторяет в обратном порядке процесс первичной поляризации. Наличие остаточной поляризации говорит о том, что сегнетоэлектрик пытается сохранить ориентацию доменов в одном направлении. Приложение поля с обратным направлением ведет к уменьшению поляризации сегнетоэлектрика вплоть до нуля. При дальнейшем повышении напряженности обратного поля происходит переполяризация доменов (изменение знака) и в дальнейшем насыщению (участок $A’D’$), то есть ориентации всех доменов по полю, но в противоположном с участком AD направлении.

Пример 2

Задание: Объясните, почему явление гистерезиса можно наблюдать в ходе опыта, который проводят, используя схему с осциллографом, которая представлена на рис.2. Между обкладками одного плоского конденсатора сегнетоэлектрик, его емкость $C_S$. Пространство между обкладками второго конденсатора (С) заполнено обычным диэлектриком. Питается схема от генератора, который создает гармонически изменяющуюся разность потенциалов на обкладках конденсаторов. Площади обкладок конденсаторов равны, расстояния между обкладками конденсаторов, также равны.

Рис. 2

Решение:

Разность потенциалов распределяется между конденсатором, который содержит сегнетоэлектрик ($С_S$) и воздушным конденсатором $C$. Площади обкладок конденсаторов равны, расстояния между обкладками равно $d$. В таком случае напряженности полей в конденсаторах равны:

\[E=\frac{\sigma }{{\varepsilon }_1{\varepsilon }_0}\left(2.1\right)\ и\] \[E_S=\frac{{\sigma }_S}{{{\varepsilon }_S\varepsilon }_0}\left(2.2\right),\]

где $\sigma ,\ {\sigma }_S$- поверхностные плотности распределения зарядов на обкладках конденсаторов, ${\varepsilon }_1$- диэлектрическая проницаемость обычного диэлектрика, ${\varepsilon }_S$ — диэлектрическая проницаемость сегнетоэлектрика.

Мы знаем, что у последовательно соединенных конденсаторов заряды на обкладках будут равны, а так как у этих конденсаторов одинаковы их геометрические параметры, то можно записать, что:

\[\sigma =\ {\sigma }_S\left(2. 3\right).\]

Следовательно, разности потенциалов между обкладками:

\[U=Ed=\frac{\sigma d}{{{\varepsilon }_1\varepsilon }_0}\left(2.4\right)\ и\ \] \[U_S=E_Sd=\frac{\sigma d}{{\varepsilon }_S{\varepsilon }_0}\left(2.5\right).\]

Найдем отношение $\frac{U_S}{U}$, получим:

\[\frac{U_S}{U}=\frac{уd}{\varepsilon_S \varepsilon_0}:\frac{уd}{{\varepsilon_1 \varepsilon}_0}=\frac{\varepsilon_1}{\varepsilon_S}\ \left(2.6\right).\]

Если напряжение U подать на горизонтальную развертку осциллографа, а $U_S$ — на вертикальную, то можно записать, что:

\[tg\varphi =\frac{U_S}{U}=\frac{{\varepsilon }_1{\varepsilon }_0E}{{\varepsilon }_S{\varepsilon }_0E}\left(2.7\right).\]

Рис. 3

Таким образом, при изменении напряженности $(E)$, на экране осциллографа будет прочерчена кривая, абсцисса точек которой в определенном масштабе ${\varepsilon }_SE$, а ордината ${\varepsilon }_0{\varepsilon }_1E=D$ в том же масштабе. Получается, что на экране осциллографа вычерчивается кривая гистерезиса.
