Замена подсветки монитора: инструкция по установке светодиодной ленты вместо ламп CCFL

Как заменить лампы подсветки на светодиодную ленту в мониторе. Какие инструменты понадобятся для замены подсветки. Как подобрать подходящую светодиодную ленту для монитора. Как подключить и настроить новую LED-подсветку.

Почему может потребоваться замена подсветки монитора

Замена подсветки монитора может потребоваться по нескольким причинам:

• Выход из строя ламп CCFL из-за естественного износа
• Неравномерная подсветка или мерцание экрана
• Желание модернизировать монитор, заменив устаревшие лампы на современную светодиодную подсветку
• Снижение яркости экрана, которое не удается исправить программными методами

Наиболее распространенная причина — выход из строя ламп с холодным катодом (CCFL) после нескольких лет эксплуатации. Срок службы таких ламп обычно составляет 20 000 — 40 000 часов. После этого яркость начинает заметно снижаться.

Преимущества замены ламп CCFL на светодиодную ленту

Замена старых ламп CCFL на современную светодиодную подсветку имеет ряд преимуществ:

• Более высокая яркость и равномерность подсветки
• Меньшее энергопотребление и тепловыделение
• Увеличение срока службы подсветки до 50 000 часов и более
• Отсутствие ртути, в отличие от ламп CCFL
• Возможность регулировки яркости в более широком диапазоне
• Более быстрое включение подсветки при запуске монитора

Светодиодная подсветка позволяет значительно улучшить качество изображения и продлить срок службы монитора.

Необходимые инструменты и материалы

Для замены подсветки монитора понадобятся следующие инструменты и материалы:

• Набор отверток (крестовые и плоские разных размеров)
• Пинцет
• Паяльник с припоем
• Изоляционная лента
• Светодиодная лента необходимой длины
• Драйвер для светодиодной ленты
• Мультиметр
• Антистатический браслет

Также рекомендуется подготовить мягкую ткань, чтобы не повредить матрицу при разборке, и емкость для хранения мелких деталей.

Пошаговая инструкция по замене подсветки

Процесс замены подсветки монитора включает следующие основные этапы:

1. Отключение монитора от сети и снятие подставки
2. Разборка корпуса и извлечение матрицы
3. Демонтаж старых ламп CCFL
4. Установка светодиодной ленты
5. Подключение драйвера светодиодной ленты
6. Сборка монитора и тестирование

Рассмотрим каждый этап более подробно.

1. Отключение и подготовка монитора

Прежде чем приступать к разборке, необходимо:

• Отключить монитор от электросети и компьютера
• Снять подставку, если она съемная
• Положить монитор экраном вниз на мягкую поверхность

Важно соблюдать меры антистатической защиты при работе с электронными компонентами монитора.

2. Разборка корпуса монитора

Процесс разборки может отличаться в зависимости от модели, но обычно включает следующие шаги:

• Снятие задней крышки корпуса
• Отключение кабелей, соединяющих матрицу с платами управления
• Извлечение матрицы из передней рамки

Будьте осторожны при отсоединении шлейфов и проводов, чтобы не повредить их.

3. Демонтаж старых ламп CCFL

После извлечения матрицы необходимо:

• Снять защитную рамку вокруг матрицы
• Аккуратно извлечь лампы CCFL из световодов
• Отсоединить провода ламп от инвертора

Соблюдайте осторожность, так как лампы CCFL содержат ртуть.

4. Установка светодиодной ленты

Выбор и монтаж светодиодной ленты:

• Подберите ленту подходящей длины и яркости (обычно используется лента с плотностью 60-120 светодиодов на метр)
• Разместите ленту в световодах на месте старых ламп
• При необходимости, закрепите ленту с помощью термоклея

Убедитесь, что лента расположена равномерно по всей длине подсветки.

5. Подключение драйвера светодиодной ленты

Для питания светодиодной ленты потребуется специальный драйвер:

• Выберите драйвер, соответствующий напряжению и мощности ленты
• Подключите выход драйвера к светодиодной ленте
• Соедините вход драйвера с платой управления монитора

Для регулировки яркости можно использовать ШИМ-сигнал с платы управления.

6. Сборка и тестирование

Завершающие этапы работы:

• Соберите монитор в обратном порядке
• Подключите монитор к компьютеру и включите
• Проверьте равномерность и яркость подсветки
• При необходимости, отрегулируйте настройки изображения

Если все сделано правильно, вы увидите заметное улучшение качества изображения.

Возможные проблемы и их решение

При замене подсветки могут возникнуть следующие проблемы:

• Неравномерная яркость: проверьте правильность установки светодиодной ленты
• Отсутствие подсветки: убедитесь в правильности подключения драйвера
• Мерцание: проверьте качество соединений и соответствие мощности драйвера

Большинство проблем решается проверкой подключений и настроек драйвера.

Заключение

Замена подсветки монитора на светодиодную — сложная, но выполнимая задача, которая может значительно улучшить качество изображения и продлить срок службы устройства. При аккуратном выполнении всех этапов работы вы сможете модернизировать свой монитор и насладиться более ярким и качественным изображением.

Замена светодиодов подсветки монитора

Ремонтируем бренды

Acer HP Sony Dell Asus Samsung Lenovo Nec ViewSonic Benq Neovo Fujitsu Apple Iiyama Siemens LG Philips

Цена ремонта монитора

По видам работ
Замена блока питания	500 ₽
Замена подсветки	650 ₽
Замена кнопок	650 ₽
Замена конденсаторов	700 ₽
Замена инвертора	750 ₽
Ремонт LED подсветки	750 ₽
Ремонт внутреннего блока питания	800 ₽
Ремонт системной платы	800 ₽
Замена блока формирования изображения	800 ₽
Замена разъема	800 ₽
Ремонт проводки	850 ₽
Замена лампы подсветки	900 ₽
Замена поляризационной пленки	900 ₽
Замена стекла монитора	950 ₽
Ремонт/замена платы управления	950 ₽
Замена дисплея монитора	1000 ₽
Замена конвертора	1000 ₽

В случае разбитой матрицы чаще всего выгоднее купить новый монитор, поэтому такими ремонтами мы не занимаемся.

* Точная стоимость ремонта определяется после проведения диагностики.

** Стоимость запчастей оплачивается отдельно

Диагностика оплачивается в случае отказа от ремонта.

Замена светодиодов в мониторе

Если на вашем LCD-мониторе значительно упала яркость либо изображение на дисплее пропало полностью, скорее всего вышла из строя подсветка. В этом случае желательно вызвать опытного специалиста для проведения диагностики. Если проблема подтвердится, будет произведена замена светодиодов в мониторе. Данная процедура не слишком сложная, поэтому может быть реализована на дому.

Симптомы перегорания ламп подсветки

Определить проблему можно по следующим признакам:

1. Розоватое свечение по краям экрана.
2. Изображение на черном фоне все же можно увидеть, если присмотреться.
3. Самопроизвольно снижается яркость и даже пропадает полностью.

Выявив подобные симптомы, лучше сразу обратиться к профессионалам. Поменять сгоревшие лампы или установить вместо них LED-ленту не очень дорого, чтобы выполнять работы самостоятельно. Следует помнить, что при разборке устройства вы можете повредить дорогостоящие детали, что существенно увеличит стоимость услуги.

Замена CCFL-ламп на светодиодную ленту

В моделях мониторов с большой диагональю для подсветки матрицы устанавливают CCFL-лампы. Это практически те же люминесцентные лампы, но с холодным катодом. Они обладают несколькими серьезными недостатками: имеют не слишком большой рабочий ресурс и могут перегорать без видимых на то причин, при этом при сгорании даже одной лампы срабатывает защита и отключается питание ЖК-монитора.

Поэтому в сервис-центрах очень распространена идея переделки устройства под светодиодную ленту. Ее основными достоинствами является высокий КПД, отсутствие ртути, значительный эксплуатационный срок, широкий цветовой охват. Поскольку для ее работы требуется более низкое напряжение, потребуется также заменить инвертор. Используется светодиодная лента с нейтральным белым свечением, при этом количество диодов на один метр должно составлять не менее 120 штук.

Наши преимущества

Многие клиенты уже смогли оценить преимущества сотрудничества с нашим сервис-центром:

1. Замена светодиодов буде выполнена предельно качественно.
2. Ремонт техники займет около 2 часов.
3. Доступная цена услуги.
4. Диагностика проводится бесплатно.
5. Высокое качество гарантируется нашим сервисным центром.

Оформить заявку на ремонт и заказать выезд специалиста на дом можно по телефону +7(495) 134-84-83.

Схема работы

1. Вы звоните по телефону +7(495) 134-84-83 и коротко сообщаете о проблеме Вашего телевизора.
2. Мы предлагаем бесплатную доставку к нам в сервис.
3. После проведения диагностики вам сообщат стоимость и условия ремонта.
4. Вы принимаете решение о ремонте или отказе от него.
5. После завершения починки выдается гарантия, акт выполненных работ и кассовый чек.

Светодиодная лента вместо ламп подсветки монитора: замена

На чтение 7 мин Просмотров 60 Опубликовано

19.08.2022 Обновлено 19.08.2022

Содержание

1. Избавляемся от старой CCFL
2. Разборка
3. Создание регулировки
4. Как заменить подсветку монитора на светодиодную
5. Схема диммируемого драйвера светодиодной ленты
6. Схема светодиодной подсветки монитора со встроенным диммером

Избавляемся от старой CCFL

Самый очевидный способ решить проблему — заменить лампу, но ремонт имеет некоторые подводные камни. Например, для замены вам понадобится точно такая же лампочка. Инвертор не хочет принимать источник с немного отличающимися параметрами мощности, а иногда трудно найти полный аналог для модели, выпущенной 5-6 лет назад.

В этом свете идея перевода монитора на светодиодную подсветку очень привлекательна.

Чтобы перевести подсветку на светодиоды, вам придется иметь дело с инвертором для CCFL-ламп. Он нам не нужен, поскольку на его выходе генерируется высокочастотный сигнал высокого напряжения, который смертелен для светодиода.

Мы просто отсоединяем кабель разъема инвертора от материнской платы. В будущем нам понадобится разъем dim, чтобы можно было управлять яркостью светодиодной ленты.

Для замены лампочек в мониторе на светодиодную ленту нам понадобится диммируемый драйвер питания.

Замена производится в два этапа. Первый — демонтаж CCFL ламп и инвертора питания, второй — установка светодиодной ленты, драйвера питания и их подключение. В качестве светодиодных драйверов можно использовать как модели на 220 В, так и на 12 В, если они соответствуют размерам.

В качестве эквивалента CCFL лучше всего подходят ленты со 120 светодиодами на метр. Если подходящая ширина недоступна, можно использовать 90 светодиодов на метр.

Полоса должна иметь нейтральный белый цвет, в противном случае гарантировано искажение цвета. При выборе светодиодной ленты для монитора обратите на это особое внимание. Подробнее о цвете ламп можно прочитать здесь .

При замене лампы не увлекайтесь достижением слишком высокой яркости, мощные светодиоды вызывают значительные тепловые потери, что не лучшим образом сказывается на самой матрице.

Разборка

В деталях эту процедуру описать не особенно сложно, но каждый тип техники имеет ряд характеристик, разные мониторы и размеры, и производители собирают их по-разному. Но процедура всегда включает в себя одни и те же шаги, только в некоторых моментах есть различия. Поэтому общие положения можно описать простыми словами.

Прежде всего, необходимо снять подставку, открутив винты, которые удерживают ее вместе с остальными крепежными элементами корпуса.

В каждом блоке имеется специальный паз, который используется для открытия защелок путем сбрызгивания крышки плоским предметом. Он расположен в конце. При первом снятии монитора имейте в виду, что защелки будут сильно прижаты, но после этого справиться с ними будет все легче и легче.

Затем удаляется металлическая рама. Для этого отодвиньте защелки или выкрутите винты из корпуса. Для тех, кто уже заменял лампочку в светодиодной ленте монитора или изготавливал запасные части в этих устройствах, процедура покажется очень простой. После этого отсоедините провода от платы.

Затем перейдите к массиву, который доступен в настоящее время. В нем много соединительных кабелей, которые очень хрупкие. Поэтому при работе с ним стоит соблюдать особую осторожность. Лучшее решение — отложить массив в сторону и накрыть его тканью, чтобы предотвратить случайный контакт, повреждение или накопление пыли. Если работа была выполнена правильно, то инвертор, электронная плата и лампа будут доступны. Теперь работа с ними не представляет проблемы. Если человек решит переделать подсветку монитора из лампы накаливания в светодиодную, ему нужно запомнить, как разместить все взаимозаменяемые детали. Их трудно перепутать, но новичкам следует помнить о возможных опасностях, связанных с перепутыванием их расположения.

Следующий шаг в преобразовании подсветки монитора в светодиодную — отсоединение каждой лампы от матрицы. После удаления канавок с матрицы источники текущей подсветки могут быть удалены и утилизированы. Для тех, кто еще не установил светодиодную подсветку монитора, важно помнить, что лампы CCFL содержат ртуть. По этой причине рекомендуется быть бдительным и всегда соблюдать осторожность при работе с ними.

На следующем этапе преобразования подсветки лампой накаливания в светодиодную в мониторе мы непосредственно заменяем источник света.

Создание регулировки

После замены подсветки монитора на светодиодную подсветку необходимо приступить к настройке подсветки. Для этого поработайте с проводами, которые были подключены к лентам, чтобы добавить возможность включать и выключать их под воздействием определенных кнопок. Это можно сделать двумя способами.

Схема собирается в соответствии с первой, и вы используете ее для управления мощностью и интенсивностью света. Для этого выполните следующие действия.

1. Возьмите пластиковый разъем, который находится на плате питания дисплея. Его легко найти: именно из этого разъема выходят провода, и каждый разъем промаркирован.
2. Гнезда DIM используются для включения и выключения питания. Яркость регулируется путем изменения драйверов ШИМ.
3. Далее берется N-канальный полевой транзистор. Затем припаяйте минусовые провода от светодиодной ленты к клемме Drain fET. Подключите общий провод от светодиодов к входному элементу Source. Схема предполагает использование резистора от 100 до 2000 Ом. Этот резистор используется для подключения транзистора Gate к любому гнезду DIM.
4. Затем припаяйте провода с «плюсом» от светодиодной подсветки. Это выводится на цепь питания 12 вольт, а затем припаивается.
5. После выполнения всех вышеперечисленных действий подсветка устанавливается в места крепления, после чего дисплей собирается в обратном порядке. Обращайтесь с матрицей и фильтрами осторожно. После этого дисплеем можно пользоваться.

Второй способ заключается в следующей процедуре использования инверторных полос светодиодной подсветки в монтируемых дисплеях. Это делается следующим образом.

1. Для подключения схемы этого метода опять же необходимо найти пластиковый разъем с гнездом DIM и выходом включения/выключения. Самый простой способ определить это — с помощью распиновки.
2. С помощью мультиметра прозвоните разъемы на панели управления, отвечающие за подсветку дисплея. Именно отсюда поступают необходимые сигналы DIM и включения/выключения.
3. Следующий шаг — припаять провода от светодиодных инверторов к обнаруженным гнездам. Чтобы отрегулировать подсветку с помощью преобразователей, отсоедините провода, питавшие предыдущие лампы.
4. Прикрепите их там, где есть свободное пространство, с помощью двусторонней клейкой ленты.
5. Для завершения перевода подсветки в мониторе на светодиодную окончательно протестируйте новую подсветку в корпусе.

Использование этого метода приводит к хорошей производительности новых ламп. Переоборудование ЖК-монитора на светодиодную подсветку порадует всех тем, что технология прослужит гораздо дольше.

Как заменить подсветку монитора на светодиодную

Самой сложной и трудоемкой частью работы для нас будет демонтаж корпуса.

Любое неосторожное движение может сломать шлейф или даже повредить штамп. Не рекомендуется разбирать корпус при включенном питании, так как на выходе инвертора возникает напряжение около одного киловольта. Его выход из строя на сканирующем блоке или матрице гарантирует перегорание этих устройств.

Но в целом, заменить подсветку на светодиодную своими руками довольно просто.

Электронная схема состоит из трех блоков:

• Электропитание;
• Блок сканирования изображений;
• Ламповый инвертор в сборе.

Обычно блок преобразователя закрыт защитным кожухом.

Светодиодная лента, установленная на место ламп подсветки монитора, должна максимально соответствовать ширине впадин ламп, иначе подсветка будет неравномерной.

Если вы решили использовать 12-вольтовый драйвер светодиодной подсветки, убедитесь, что блок питания имеет выход с таким напряжением. Конечно, можно найти точку питания 12 В на плате, но подключение к ней драйвера полосы может привести к просадкам напряжения и нестабильной работе электроники.

Схема диммируемого драйвера светодиодной ленты

Как упоминалось выше, для замены CCFL-ламп на светодиоды в мониторе необходимо установить диммируемый драйвер питания светодиодной ленты.

Вы можете самостоятельно собрать простой ШИМ-драйвер для регулировки яркости подсветки, используя микросхему N555.

Схема светодиодной подсветки монитора со встроенным диммером

Генератор сигнала диммирования собран на импульснике NE555, особенностью этой схемы является возможность изменения частоты и рабочего цикла импульса. Переменный резистор в этой схеме влияет на рабочий цикл.

Преимуществами этой схемы для управления яркостью подсветки являются низкое тепловыделение и широкий диапазон сигнала, недостатком — механическая регулировка. Эта схема необходима, если на плате преобразователя питания лампы установлен программный диммер. Эта схема светодиодной подсветки является универсальной и подходит для экранов любых производителей.

Источники

• https://SvetodiodInfo.ru/svoimi-rukami/zamena-lamp-na-svetodiody-v-monitore.html
• https://FB.ru/article/420197/peredelka-podsvetki-monitora-na-svetodiodnuyu-sposobyi-poshagovaya-instruktsiya
• https://egorbulygin.ru/teletehnika/peredelka-podsvetki-televizora-na-svetodiodnuyu.html
• https://Svetilov.ru/osveshhenie/kvartira-i-dom/remont-podsvetki-monitora
• https://dcvesta.org/svetodiodnaya-lenta-vmesto-lamp-podsvetki-monitora/

замена ламп на светодиодную ленту своими руками

На чтение 10 мин Просмотров 223 Опубликовано 31.01.2021 Обновлено 31. 01.2021

Содержание

1. Устройство LCD-дисплея
2. Признаки неисправности подсветки
3. Самостоятельная замена источника света в мониторе
4. Проверка исправности лампы
5. Применение светодиодных источников освещения в ЖК-мониторах

ЖК-мониторы занимают большую часть рынка дисплеев для стационарных компьютеров, ноутбуков, телевизоров, информационных и рекламных мониторов и т.д. Хотя существуют и более перспективные технологии, LCD-экраны еще долго будут удерживать свои позиции. Эти устройства надежны, но в мире нет ничего вечного. И дорогостоящие приборы рано или поздно выходят из строя. Во многих случаях их можно отремонтировать самостоятельно. К таким ситуациям относится выход из строя лампы подсветки.

Устройство LCD-дисплея

Прежде, чем выяснить, как производится замена неисправной подсветки, надо разобраться, зачем она нужна в и как устроен ЖК-экран.

Жидкие кристаллы – вещества, имеющие свойство текучести, но расположение молекул в них упорядочено. Молекулы в этих веществах имеют вытянутую или дискообразную форму. Принцип действия LCD-дисплея основан на свойстве молекул ЖК менять пространственную ориентацию под действием приложенного электрического поля. Таким способом можно регулировать поляризацию проходящего через LCD-матрицу света и создавать изображение по принципу смешения цветов RGB.

Устройство лампы с холодным катодом.

Для создания проходящего светового излучения и нужна лампа. В большинстве случаев это флуоресцентные лампы без нитей накала катодов (CCFL). Такой светильник представляет собой герметичный стеклянный баллон, наполненный инертным газом с небольшой примесью ртути. Для работы ему нужен источник напряжения 600..900 вольт (в зависимости от модификации), а для розжига несколько больше – 800..1500 вольт. Для создания равномерного потока по поверхности используется система рассеивателей.

Система создания рассеянного светового потока.

Лампа является самым недолговечным звеном в системе, но поменять ее на исправную самостоятельно не так сложно.

Читайте также

Особенности LED подсветки — какие бывают виды



Признаки неисправности подсветки

Пользователь может столкнуться с такими явлениями:

• при включении монитора индикатор питания загорается, но экран остается темным;
• дисплей включается, на нем появляется изображение, но через несколько секунд тухнет.

В первом случае есть серьезные резоны предполагать, что нужен ремонт подсветки монитора, хотя неисправность может быть и в блоке питания источника освещения. Во втором – вероятность выхода из строя лампы 90+ процентов. Также о высокой вероятности неисправности источников света говорят тусклое свечение всего дисплея или половины, а также угасание половины дисплея.

Самостоятельная замена источника света в мониторе

В первую очередь надо добраться до старой лампы. Если это монитор телевизора, компьютера или ноутбука, надо запастись инструментами:

• небольшой крестовой отверткой;
• двумя отвертками с плоским широким шлицем;
• скальпелем, пинцетом и другим инструментом для разборки.

Снятие кожуха.

Пластиковый кожух с монитора снимается двумя плоскими нетолстыми отвертками – надо отжать защелки, не прикладывая излишних усилий.

Вывинчивание крепежа.

Следующий шаг – надо снять все разъемы и вывернуть все мелкие саморезы сзади и со всех сторон.

Демонтаж матрицы.

А потом снять все крышки и демонтировать матрицу.

Визуальные свидетельства выхода из строя лампы.

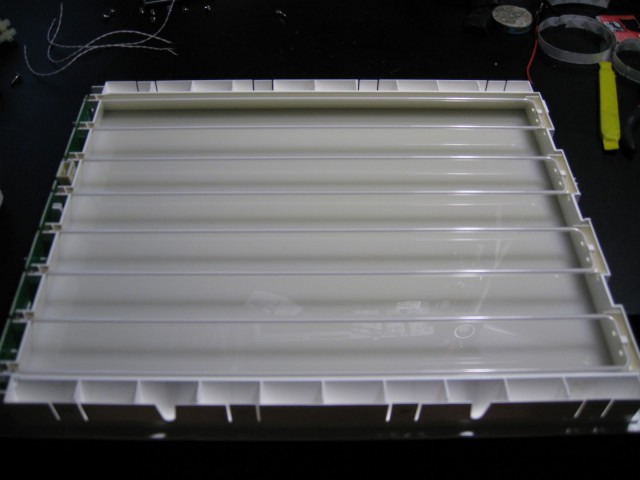

Сняв поляризационную пленку, рассеиватели и световоды, можно добраться до ламп. Иногда следы выхода из строя можно обнаружить визуально – в виде черных пятен.

Установка исправных CCFL-ламп

Далее берутся исправные лампы и устанавливаются на место вышедших из строя. Для подбора ламп по размеру, в зависимости от размера диагонали экрана в дюймах, можно воспользоваться таблицей.

Размер диагонали монитора, дюймов	Диаметр лампы, мм	Длина лампы, мм
14,1	2,0	290
14,1 Wide	2,0	310
15-15,1	2,0	300, 305, 310
15 – 15,3	2,0	315
15 – 15,3	2,6	316
15,4 – 16,3	2,0	324, 334
15,4 Wide	2,0	334
16,3 – 17,0	2,6	336
17, 17,4	2,6	342, 345, 355, 360
17,1 Wide	2,0	365, 370, 375
18-19	2,6	378, 388

Сборка монитора производится в обратном порядке. И если все было сделано аккуратно, и проблема была только в лампе, монитор прослужит еще долгое время.

Проверка исправности лампы

Если внешних признаков повреждения лампы при разборке не обнаружено, не будет лишним проверить демонтированный светильник на исправность, так остается вероятность, что неисправность не в лампе, а в схеме питания. Да и проверка нового прибора тоже не помешает. Тестером или осциллографом этого не сделать, поэтому на контакты светильника надо подать высокое напряжение. Для этого понадобится инвертор. Найти его можно различными способами:

1. Купить готовый инвертор в магазине или в интернете. Для разового ремонта экономически нецелесообразно.
2. В ремонтной мастерской купить поврежденный неремонтопригодный монитор. В большинстве случаев будет стоить копейки. Его надо будет разобрать и извлечь преобразователь напряжения.
3. Если есть навыки работы с электронными компонентами, можно собрать простой инвертор самостоятельно. Его схема несложна.

Схема простого инвертора.

Самый трудоемкий элемент – трансформатор. Его придется изготовить самостоятельно. Намотать его можно на железе от малогабаритного промышленного трансформатора, для чего придется удалить все штатные обмотки.

Малогабаритный трансформатор для инвертора.

Первичная обмотка содержит 30-40 витков с отводом от середины. Амплитуда колебаний на ней будет около 3 вольт. Следовательно, для получения 1000 вольт на вторичной обмотке она должна содержать в 1000/3=333 раза витков больше чем первичная. При 30 витках в первичке надо будет намотать около 10 000 витков вторичной обмотки. Возможно, это число надо будет подобрать. Удобнее экспериментально изменять соотношение, варьируя первичной обмоткой. Для этого надо сначала намотать вторичку, а поверх нее – первичную обмотку. В интернете можно найти схемы и других преобразователей напряжения различной сложности для проверки ламп CCFL.

Читайте также

Как сделать блок питания на 12 вольт своими руками — примеры схем



Применение светодиодных источников освещения в ЖК-мониторах

В связи с широким распространением светодиодной осветительной техники при ремонте часто возникает идея заменить морально устаревшие газоразрядные лампы LED-светильниками. Эта мысль имеет право на жизнь, и реализовать ее несложно. Но замена ламп на светодиоды в мониторе потребует решения нескольких вопросов.

1. Размеры. CCFL-лампа устанавливается внутри специального профиля. Ширина этой канавки бывает 7 мм или 9 мм. Ширина ленты должна позволять установить ее в паз этого профиля. В некоторых случаях оказывается возможным подрезать края «негабаритного» полотна до 1 мм с каждой стороны так, чтобы не повредить токоведущие шины. Если все получится, то лента хорошо впишется в профиль.

   LED-полотно, установленное в профиль.

2. Получение равномерной освещенности. Светодиоды на полотне расположены на расстоянии друг от друга, поэтому при использовании обычной ленты легко получить распределение потока полосами, несмотря на наличие эффективной рассеивающей системы. Чтобы этого избежать, потребуется светильник не менее чем со 120 элементами на метр (минимум 90).

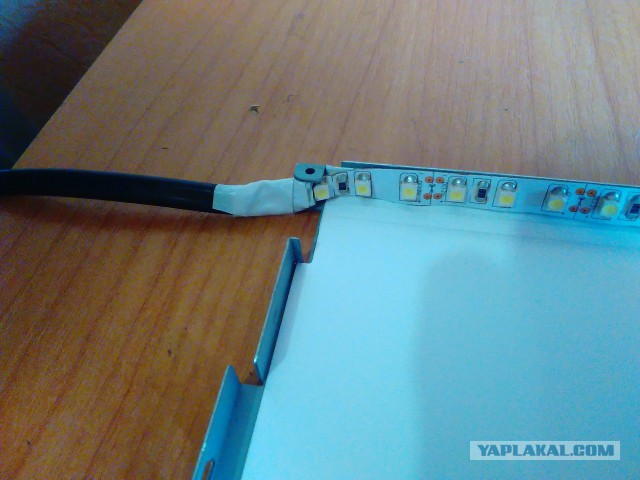

Источник питания. Замена ламп в мониторе на низковольтную светодиодную ленту потребует пониженного, по сравнению с CCFL, напряжения питания. Это напряжение можно поискать на штатной плате дисплея, но мощность ленты не должна быть менее 10 Вт, так как световой поток в рассеивающей системе подвергается серьезному ослаблению. Не факт, что нагрузочная способность штатного источника окажется достаточной. Поэтому в некоторых случаях для питания LED-ленты применяют отдельный выносной блок питания на соответствующее напряжение. Неудобство очевидно: подсветка выключается отдельно от монитора, и отсутствует регулировка яркости (или для нее придется городить отдельную схему). Проблема яркости возникает и при первом варианте, но в обоих случаях ее несложно решить.

Распиновка разъема и вывод DIM.

Яркость штатной CCFL-лампы регулируется методом ШИМ, для этого в инверторе предусмотрена специальная схема. В данном случае инвертор должен быть удален, а ШИМ-сигнал можно использовать в своих целях. Для этого на плате надо найти разъем, рядом с одним из выводов которого будет надпись DIM. На нем присутствует ШИМ-сигнал, который можно проконтролировать осциллографом. К этой точке надо подключить отрицательный вывод ленты через транзисторный ключ. В качестве ключевого элемента можно применить MOSFET-транзистор с N-каналом. Он должен быть рассчитан на полный ток отрезка ленты с запасом. 99+ процентов случаев закроет полевик AP9T18GH – его можно найти на вышедших из строя материнских платах компьютеров. Он позволяет работать с нагрузкой до 10 А.

Схема регулирования яркости.

При наличии навыков и знаний можно задействовать штатную схему регулирования яркости и включения-отключения подсветки, добавив к ней два транзисторных ключа и выставив напряжение на выходе 12 вольт.

Переделка штатной схемы.

В этом случае для переделки никаких дополнительных и внешних устройств не потребуется, и монитор будет работать в штатном режиме. Надо лишь подать на вход коммутатора сигналы DIM и ON, присутствующие на разъеме.

Для закрепления информации видео: Замена изношенной платы светодиодной подсветки ЖК телевизора на стандартную LED ленту.

Замену штатных ламп подсветки на аналогичные или светодиодные нельзя назвать простой. На самом деле это трудоемкий процесс, требующий знаний и умений. Но все же для мастера среднего уровня это вполне достижимо, и после ремонта дисплей прослужит еще долгие годы. При необходимости, ремонт вновь установленной светодиодной подсветки монитора труда не составит – опыт будет уже наработан.

CCFL Подсветка | MoniServ, Inc.

Подсветка ЖК-экрана (только лампа CCFL):

Это новейшее поколение CCFL; они не только обеспечивают более высокую яркость и контрастность, но они также сделаны путем точного совпадения цветов. После замены подсветки изображение должно выглядеть ярче и четче.
Примечание. Замена на CCFL низкого качества может привести к появлению зеленоватого, голубоватого или красноватого оттенка после замены лампы подсветки.

Преимущество нашей лампы CCFL:
Высокая яркость и контрастность.
Увеличенный срок службы (более 50 000 часов).
Низкое энергопотребление.
Низкое тепловыделение.
Высокая цветопередача (с применением трехполосных люминофоров).
Точность цвета соответствует.

Ищете подсветку CCFL для экрана ноутбука известной марки? Посетите страницу ноутбука CCFL

---

Хотите перейти на светодиодную подсветку? Пожалуйста, нажмите здесь

---

Перекрестная ссылка по длине

Номер детали	Б	А	Описание	Цена	Деталь
MS20125	2	125	Подсветка CCFL для 4,8-дюймового ЖК-экрана	9,99 $	Деталь
MS20132	2	132	Подсветка CCFL для ЖК-экрана с диагональю от 4,8 до 5,2 дюйма и для вертикального монтажа с диагональю 8,4 дюйма*	9,99 $	Деталь
MS30132	3	132	Подсветка CCFL для ЖК-экрана с диагональю от 4,8 до 6,5 дюймов	9,99 $	Деталь
MS26144	2,6	144	Подсветка CCFL для 6,4-дюймового ЖК-экрана	9,99 $	Деталь
MS20150	2	150	CCFL подсветка для 6,4-дюймового ЖК-экрана	9,99 $	Деталь
MS30157	3	157	Подсветка CCFL для ЖК-экрана с диагональю от 5,7 до 6,4 дюймов	9,99 $	Деталь
MS20162	2	162	Подсветка CCFL для 6,4-дюймового ЖК-экрана	9,99 $	Деталь
MS20170	2	170	Подсветка CCFL для 6,8-дюймового ЖК-экрана	9,99 $	Деталь
MS20184	2	184	Подсветка CCFL для 8,4-дюймового ЖК-экрана	9,99 $	Деталь
MS26185	2,6	185	Подсветка CCFL для 8,4-дюймового ЖК-экрана	9,99 $	Деталь
MS20195	2	195	Подсветка CCFL для 10,4-дюймового ЖК-экрана	$9,99	Деталь
МС24196Л	2,4	196	L-образный CCFL для экрана 5,0 ″ PA050DS7. Диаметр 2,4 мм, 112 мм X 84 мм	11,99 $	Деталь
MS20205	2	205	Подсветка CCFL для экрана 10,4 дюйма (новая версия) и вертикального крепления 13,3 дюйма*	9,99 $	Деталь
MS30211	3	211	CCFL подсветка для ЖК-экрана с диагональю от 6,5 до 8,4 дюймов	9,99 $	Деталь
MS20214	2	214	Подсветка CCFL для 10,4-дюймового ЖК-экрана	9,99 $	Деталь
MS30214	3	214	Подсветка CCFL для 8,4-дюймового ЖК-экрана	9,99 $	Деталь
МС26215Л	2,6	215	L-образный CCFL для экрана 5,6 дюйма. Диаметр 2,4 мм, 120 мм х 95мм	11,99 $	Деталь
MS20220	2	220	Подсветка CCFL для 10,4-дюймового ЖК-экрана (для новой версии экрана)*	9,99 $	Деталь
МС30220	3	220	Подсветка CCFL для 10,4-дюймовой старой версии ЖК-экрана	9,99 $	Деталь
MS26230	2,6	230	Подсветка CCFL для 10,4-дюймового ЖК-экрана	9,99 $	Деталь
MS20242	2	242	Подсветка CCFL для 10,6-дюймового экрана ноутбука WXGA	9,99 $	Деталь
MS26245	2,6	245	Подсветка CCFL для 11,3-дюймового ЖК-экрана	9,99 $	Деталь
МС20250	2	250	Подсветка CCFL для 12,1-дюймового экрана ноутбука/ноутбука XGA/SXGA	9,99 $	Деталь
МС20253Л	2	253	L-образный CCFL для 7,0-дюймового ЖК-экрана. Диаметр 2,0 мм, 160 мм X 93 мм	11,99 $	Деталь
MS20255	2	255	CCFL подсветка для 12,1-дюймового ЖК-экрана XGA/SXGA.	9,99 $	Деталь
MS24255	2,4	255	CCFL подсветка для 12,1-дюймового ЖК-экрана.	9,99 $	Деталь
MS20260	2	260	CCFL подсветка для 12,1-дюймового ЖК-экрана XGA/SXGA.	9,99 $	Деталь
MS20265	2	265	Подсветка CCFL для широкоформатного экрана 12,1 дюйма (WXGA)	9,99 $	Деталь
MS20270	2	270	Подсветка CCFL для экрана ноутбука/ноутбука с диагональю 13,3 дюйма, установка в горизонтальном положении	9,99 $	Деталь
MS20275	2	275	Подсветка CCFL для экрана ноутбука/ноутбука с диагональю 13,3 дюйма, установка в горизонтальном положении	9,99 $	Деталь
MS20290	2	290	CCFL подсветка для 14,1-дюймового экрана ноутбука XGA/SXGA.	9,99 $	Деталь
MS20292	2	292	CCFL подсветка для 13,3-дюймового экрана ноутбука WXGA	9,99 $	Деталь
МС20300	2	300	Подсветка CCFL для экрана ноутбука/настольного компьютера с диагональю 15 дюймов XGA/SXGA	9,99 $	Деталь
МС20305	2	305	Подсветка CCFL для 15-дюймового экрана ноутбука XGA/SXGA	9,99 $	Деталь
МС20308	2	308	Подсветка CCFL для 15-дюймового экрана ноутбука XGA/SXGA	9,99 $	Деталь
MS20310	2	310	Запасная подсветка CCFL для экрана ноутбука 14,0–14,1 дюйма WXGA/WSXGA+	9,99 $	Деталь
MS24314	2,4	314	Сменная лампа подсветки CCFL для 15-дюймового ЖК-экрана	9,99 $	Деталь
MS26316	2,6	316	Сменная лампа подсветки CCFL для 15,1-дюймового ЖК-экрана	9,99 $	Деталь
MS26320	2,6	320	Сменная лампа подсветки CCFL для 15,1-дюймового ЖК-экрана	9,99 $	Деталь
MS20324	2	324	Подсветка CCFL для 15,2-дюймового экрана ноутбука/ноутбука	11,99 $	Деталь
MS20334	2	334	CCFL подсветка для 16,1-дюймового экрана ноутбука	11,99 $	Деталь
MS20336	2	336	Запасная подсветка CCFL для 15,4-дюймового экрана ноутбука WXGA/WSXGA/WUXGA	11,99 $	Деталь
MS26336	2,6	336	Подсветка CCFL для 15,1-дюймового ЖК-экрана	10,99 $	Деталь
MS22345	2,2	345	Сменная лампа подсветки CCFL для 17-дюймового ЖК-экрана	11,99 $	Деталь
MS26345	2,6	345	Сменная лампа подсветки CCFL для 17-дюймового ЖК-экрана	11,99 $	Деталь
MS26350	2,6	350	Подсветка CCFL для 17,1-дюймового ЖК-монитора/ЖК-телевизора	11,99 $	Деталь
MS20353	2	353	CCFL подсветка для экрана ноутбука 15,5″-15,6″ WXGA	13,99 $	Деталь
MS26355	2,6	355	Подсветка CCFL для 17,1-дюймового ЖК-монитора/ЖК-телевизора	11,99 $	Деталь
MS20358	2	358	Подсветка CCFL для 16-дюймового экрана ноутбука WXGA	13,99 $	Деталь
MS26361	2,6	361	Подсветка CCFL для 17,4-дюймового ЖК-монитора/ЖК-телевизора	11,99 $	Деталь
MS20365	2	365	CCFL для ноутбука/ноутбука с диагональю 16,4 дюйма, широкоэкранный WXGA	14,99 $	Деталь
MS20370	2	370	CCFL для 17-дюймового ноутбука/ноутбука, широкоэкранный WXGA	14,99 $	Деталь
MS26370	2,6	370	Подсветка CCFL для 18,1-дюймового ЖК-монитора	11,99 $	Деталь
MS20375	2	375	CCFL для ноутбука/ноутбука с диагональю 17,1 дюйма, широкоэкранного формата WXGA	14,99 $	Деталь
MS26385	2,6	385	Подсветка CCFL для 19-дюймового ЖК-экрана	12,99 $	Деталь
MS26390	2,6	390	CCFL подсветка для 17″ WXGA, 18. 1-19″ ЖК-монитор/ЖК-телевизор	12,99 $	Деталь
MS26413	2,6	413	Подсветка CCFL для 20,1-дюймового ЖК-экрана	12,99 $	Деталь
MS26417	2,6	417	Подсветка CCFL для 19-дюймового ЖК-экрана WXGA	12,99 $	Деталь
MS26420	2,6	420	Подсветка CCFL для ЖК-телевизора с диагональю 20 дюймов	12,99 $	Деталь
MS26430	2,6	430	Подсветка CCFL для 20-20,1-дюймового ЖК-монитора/ЖК-телевизора	13,99 $	Деталь
MS26450	2,6	450	Подсветка CCFL для 20-дюймовых кинотеатров Apple Cinema WXGA, 21–21,3-дюймовых ЖК-мониторов/ЖК-экранов телевизоров	14,99 $	Деталь
MS26450	2,6	450	Комплект подсветки CCFL (3 лампы) для дисплея Apple 20″ (модель: A1038)	44,97 $	Деталь
MS26460	2,6	460	Подсветка CCFL для 21-дюймового экрана WXGA	14,99 $	Деталь
MS26480	2,6	480	Сменная лампа подсветки CCFL для 22-дюймового ЖК-экрана (широкоэкранный)	14,99 $	Деталь
МС24485	2,4	485	Сменная лампа подсветки CCFL для ЖК-экрана 21,5 дюйма (широкоэкранный)	14,99 $	Деталь
МС30500	3	500	CCFL для 22-дюймового широкоэкранного ЖК-монитора/ЖК-телевизора WXGA, Apple Cinemas	19,99 $	Деталь
МС40508	4	508	Подсветка CCFL для 23-дюймового экрана WXGA	$19,99	Деталь
MS30510	3	510	Подсветка CCFL для 23-дюймового экрана WXGA	19,99 $	Деталь
МС30520	3	520	Подсветка CCFL для 23-дюймового ЖК-монитора WXGA/ЖК-телевизора, Apple 23-дюймового кинотеатра	19,99 $	Деталь
МС24529Л	2,4	529	L-образный CCFL для 15-дюймовой панели Sharp LQ150X1LGN2	14,99 $	Деталь
MS24550	2,4	550	Подсветка CCFL для 25-дюймового ЖК-монитора/ЖК-телевизора	17,99 $	Деталь
MS24565	2,4	565	Подсветка CCFL для 25-дюймового ЖК-экрана	17,99 $	Деталь
МС40585	4	585	CCFL подсветка для ЖК-телевизора с диагональю 26 дюймов	19,99 $	Деталь
MS30655	3	650	CCFL подсветка для 30-дюймового ЖК-телевизора	19,99 $	Деталь
MS30658	3	658	Подсветка CCFL для ЖК-телевизора с диагональю 30 дюймов	19,99 $	Деталь
MS40668	4	668	675 CCFL подсветка для 30-дюймового ЖК-телевизора	19,99 $	Деталь
МС40670	4	670	Подсветка CCFL для ЖК-телевизора с диагональю 30 дюймов	19,99 $	Деталь
МС40675	4	675	CCFL подсветка для 30-дюймового ЖК-телевизора	19,99 $	Деталь
МС40720	4	720	Подсветка CCFL для ЖК-телевизора с диагональю 32 дюйма	19,99 $	Деталь
МС401035	4	1035	Подсветка CCFL для ЖК-телевизора с диагональю 46 дюймов	24,99 $	Деталь

Вы ищете подсветку CCFL для экрана ноутбука известной марки? Пожалуйста, посетите страницу ноутбука CCFL.
Мы также предлагаем другие типы CCFL. Для получения дополнительной информации посетите страницу «Другие типы CCFL».

Комплект для ремонта экрана ноутбука/ноутбука (REPAIRKIT2):
Этот комплект включает 6 дюймов токопроводящей ленты из алюминиевой фольги, 12 дюймов высокотемпературной отражающей термоизоляционной ленты, две силиконовые торцевые заглушки, две термоусадочные трубки и 6 дюймов проволочного припоя.
Это ОБЯЗАТЕЛЬНЫЙ комплект, если вы заменяете лампу на экране ноутбука/ноутбука. Эта токопроводящая лента из алюминиевой фольги используется для защиты от электромагнитных и радиопомех.

---

Нужна помощь с установкой?
Пожалуйста, посетите нашу страницу технической поддержки

---

Хотите перейти на светодиодную подсветку? Пожалуйста, нажмите здесь

ЖК-экран, читаемый при солнечном свете
Эти ЖК-экраны, читаемые при солнечном свете, являются прямой заменой. Просто замените неисправный ЖК-экран, и теперь у вас есть монитор, читаемый при солнечном свете. Эти ЖК-экраны, читаемые при солнечном свете, предназначены для использования вне помещений. С установленным нашим запатентованным комплектом модернизации светодиодов он настолько яркий, что содержимое на дисплее видно при ярком солнечном свете. Это легко установить! Никаких технических навыков не требуется! Любой может это сделать!
Пожалуйста, посетите наш сайт для получения более подробной информации нажмите здесь

MS26350, подсветка CCFL для 17,1-дюймового ЖК-монитора/ЖК-телевизора

Наведите курсор на изображение, чтобы увеличить его

Это новейшее поколение CCFL; он не только обеспечивает более высокую яркость и контрастность, но и достигается точным соответствием цветов. После замены подсветки изображение должно выглядеть ярче и четче. Примечание. Замена на низкокачественную CCFL может привести к появлению зеленоватого, голубоватого или красноватого оттенка после замены лампы подсветки.

American ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardPayPalShop PayVenmoVisa

Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Country

—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиГондурасСАР ГонконгВенгрияИсландияИндияI ndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

У нас есть 30-дневная политика возврата, что означает, что у вас есть 30 дней после получения товара, чтобы запросить возврат.

Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеным или неиспользованным, с бирками и в оригинальной упаковке. Вам также понадобится чек или подтверждение покупки.

Чтобы начать возврат, вы можете связаться с нами по адресу [email protected]. Если ваш возврат будет принят, мы вышлем инструкции о том, как и куда отправить вашу посылку. Товары, отправленные обратно к нам без предварительного запроса на возврат, не будут приняты. Все возвраты для возмещения подлежат 10% комиссии за пополнение запасов

Вы всегда можете связаться с нами по любому вопросу возврата по адресу [email protected].

Повреждения и проблемы
Пожалуйста, проверьте свой заказ при получении и немедленно свяжитесь с нами, если товар неисправен, поврежден или если вы получили не тот товар, чтобы мы могли оценить проблему и исправить ее.

Исключения/предметы, не подлежащие возврату
Некоторые виды товаров не подлежат возврату, например, скоропортящиеся товары (например, продукты питания, цветы или растения), нестандартные товары (например, специальные заказы или персонализированные товары) и товары личной гигиены ( например, косметика). Мы также не принимаем к возврату опасные материалы, легковоспламеняющиеся жидкости или газы. Пожалуйста, свяжитесь с нами, если у вас есть вопросы или опасения по поводу вашего конкретного товара.

К сожалению, мы не принимаем возврат товаров со скидкой или подарочных карт.

Обмен
Самый быстрый способ убедиться, что вы получите то, что хотите, — это вернуть товар, который у вас есть, и после того, как возврат будет принят, совершить отдельную покупку нового товара.

Возврат
Мы сообщим вам, как только получим и проверим ваш возврат, и сообщим, был ли одобрен возврат или нет. В случае одобрения вам будет автоматически возвращен ваш первоначальный способ оплаты. Пожалуйста, помните, что вашему банку или компании-эмитенту кредитной карты может потребоваться некоторое время для обработки и отправки возврата.

За все возвраты взимается комиссия за пополнение запасов (5%). Стоимость доставки не возвращается. Никакие возвраты любого типа не будут приняты без номера заказа. Номер возврата RMA не требуется

Ремонт подсветки ЖК-дисплея | Inventgeek

ЖК-мониторы стали очень популярны благодаря снижению цен и увеличению размера экрана. Те из нас, кто какое-то время пользовался ЖК-мониторами, знают, что со временем подсветка начинает тускнеть и в конечном итоге полностью выходит из строя. Оставив вам немного электронного лома, который вы можете продать на eBay за 35 баксов или около того. Что ж, менее чем за 20 долларов и примерно за полчаса вашего времени вы можете заменить подсветку и омолодить этот монитор до состояния нового. Так что возьмите фургон для сбора излишков и отправляйтесь в местную школу или на eBay!

Я пользуюсь ЖК-мониторами уже много лет, и, к сожалению, в паре из них не работала подсветка. Один вышел из строя из-за лампочки, второй вышел из строя из-за отказа блока питания и шланга лампочки. Я несколько раз пытался связаться с производителями, чтобы попытаться получить запасные части, но дроны, которые работают в Viewsonic или KDS, дали мне шаблонный ответ. «Модель, которую вы указали, была заменена более новой моделью и больше не поддерживается». почти каждый месяц Viewsonic выпускает новую модель с более быстрым обновлением, более высоким коэффициентом контрастности или чем-то в этом роде…. так что было совершенно невозможно получить запасные части. Соедините это с обычной годовой гарантией на подсветку, и вы увидите, что для них может быть хорошим бизнесом иметь деталь, которая стоит меньше, чем доллар, после того, как гарантия истечет. Хорошо понимая, что я не единственный, кто почувствовал это разочарование, я решил взять дело в свои руки. Я был удивлен, насколько легко и дешево было спасти мои ЖК-мониторы от хакерской скамьи гиков.

Монитор:
Итак, в первую очередь вам понадобится ваш монитор. Большинство ЖК-мониторов сконструированы одинаково, с лампой с холодным катодом в качестве источника задней подсветки. Пластиковый лист действует как линза, преломляющая свет от края к передней части экрана и через ЖК-панель. Небольшой инвертор 12 В обеспечивает питание лампочки. Когда лампочки стареют, они могут с трудом запускаться, вообще не гореть, мерцать или даже излучать ярко-розовый свет

Запасная подсветка:
Лампы с холодным катодом трудно найти новыми и неиспользованными, и они могут стоить значительно дороже, заказанные у перепродажных продавцов. Поэтому мы обратились к корпусному освещению в качестве источника наших лампочек. У Xoxid есть отличный выбор инверторов по цене около 9 долларов и несколько долларов за доставку, как и на сайте lcdparts.com. Хороший 15-дюймовый комплект обеспечит лампочку для 15-дюймового монитора! Я смог найти 17-дюймовые комплекты, а также 19-дюймовые комплекты. Но, скорее всего, вам не придется менять инвертор, и это сэкономит вам пару долларов.

Первый шаг после того, как у вас есть все необходимые детали, это начать разборку вашего монитора. Полностью снимите подставку с монитора, и я рекомендую сразу снять ее с рабочего стола. Часто они очень тяжелые и составляют как минимум половину веса монитора. Если он упал на вашу работу, это может повредить ваш проект или ничего не подозревающую ногу, на которую он упал.

Сняв заднюю панель, вы получите доступ к лампочке в нижней части монитора. Часто в этих мониторах есть лист металла, который служит экраном для монитора. Аккуратно снимите экран, и вы также получите доступ к инвертору. если у вас есть доступ к заземляющему браслету, я рекомендую использовать его с этой точки, чтобы снизить риск повреждения любой из печатных плат.

Теперь займемся подсветкой корпуса. Холодный катод заключен в пластиковый корпус, чтобы защитить его и рассеять свет. Нам нужно будет очень аккуратно снять кожух. В большинстве ламп с холодным катодом есть пары ртути, это очень опасно, если они сломаны. Избегайте повреждения лампочки любой ценой, поскольку пары ртути связаны с повреждением головного мозга и раком. так что будьте осторожны…. если только ты не какой-нибудь заклятый злодей с дьявольским планом.

Используя дремель и отрезной диск на максимальной скорости, используйте диск, чтобы расплавить пластик по всему периметру рядом с закрытым концом с выходящими из него выводами. Будьте осторожны, чтобы не прорезать слишком глубоко и не повредить трубку. После разделения используйте фен, чтобы нагреть клей в крышке с выводами. Когда клей нагреется, он станет мягким и позволит вам вытащить провода и лампочку. Могут потребоваться некоторые уговоры и, возможно, изогнутая скрепка, чтобы удалить немного клея, прежде чем он освободится. Я настоятельно рекомендую делать это снаружи на открытом воздухе. Если вы по ошибке сделаете глубокий разрез или иным образом сломаете трубку, вы можете быть в относительной безопасности при хорошей вентиляции. После извлечения лампочка очень хрупкая, поэтому будьте осторожны, чтобы не повредить ее. или это может причинить вам боль в ответ.

Осторожно снимите отражатель, удерживающий лампу с ЖК-монитора. Часто есть небольшое мягкое прозрачное пластиковое кольцо круглого сечения, которое подвешивает колбу в отражателе. Если вы не можете их спасти, вы можете использовать несколько витков тонкой полоски прозрачной ленты хорошего качества. Утилизируйте старую лампу и установите новую лампу на ее место. Вы можете отрезать конец провода старой лампочки с достаточным провисанием, чтобы соединить его с новой лампочкой, чтобы она соответствовала вилке инвертора.
