Какие бывают виды гофры для электропроводки. Как выбрать подходящую гофру по материалу и диаметру. Для чего применяется армированная гофра. Как правильно монтировать гофрированные трубы.
Виды и характеристики гофрированных труб для электропроводки
Гофрированные трубы для электропроводки различаются по следующим основным параметрам:
- Материал изготовления (ПВХ, полипропилен, полиэтилен, металл)
- Прочность (легкая, тяжелая, сверхтяжелая)
- Наличие армирования
- Диаметр (от 16 до 63 мм)
- Цвет (серый, синий, оранжевый и др.)
Рассмотрим подробнее основные виды гофры и их характеристики.

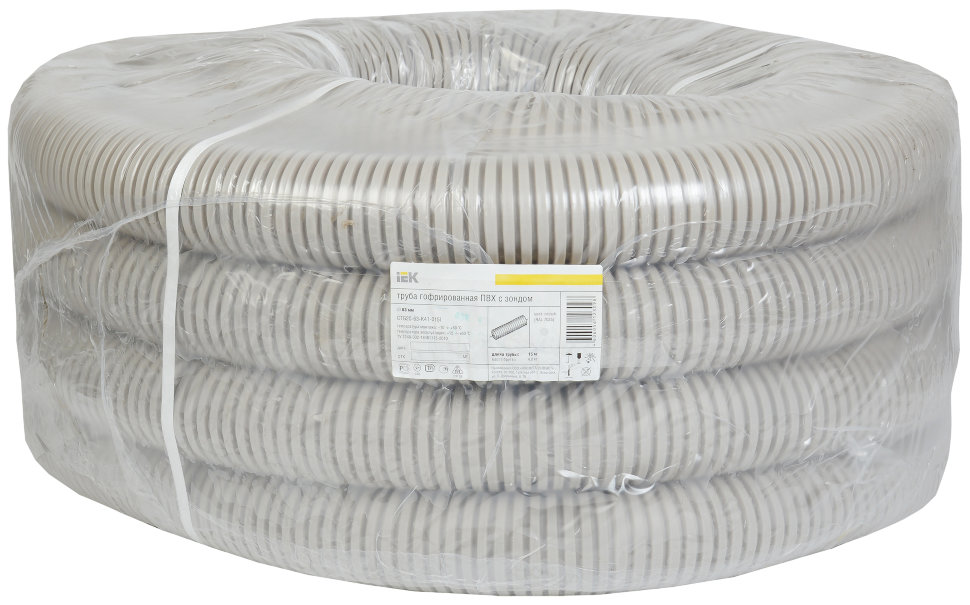

ПВХ гофра
Гофрированные трубы из поливинилхлорида (ПВХ) — наиболее распространенный и доступный по цене вариант. Основные преимущества ПВХ гофры:
- Не поддерживает горение
- Устойчива к влаге
- Диапазон рабочих температур от -25°C до +60°C
- Доступная стоимость
ПВХ гофра обычно имеет серый цвет. Применяется для внутренней проводки в жилых и офисных помещениях.
Полипропиленовая гофра
Трубы из полипропилена (ПП) обычно имеют синий цвет. Их отличительные особенности:
- Высокая эластичность
- Устойчивость к ультрафиолету
- Широкий температурный диапазон применения (от -40°C до +45°C)
- Возможность использования на улице
ПП гофра подходит для наружной и внутренней проводки. Часто используется для слаботочных кабелей.
Преимущества и применение армированной гофры
Армированная гофра представляет собой трубу с металлической спиралью внутри пластиковой оболочки. Такая конструкция обеспечивает ряд важных преимуществ:
- Повышенная прочность и жесткость
- Устойчивость к механическим нагрузкам
- Возможность использования при подземной прокладке кабеля
- Защита от грызунов
Армированная гофра способна выдерживать нагрузку до 4000 Н на 5 см длины. Это позволяет применять ее в следующих случаях:
- Прокладка кабеля в бетонной стяжке
- Подземная прокладка электропроводки
- Использование в промышленных помещениях
- Монтаж наружной проводки в местах с повышенной механической нагрузкой
Армированная гофра обеспечивает максимальную защиту кабеля от повреждений при сохранении гибкости.
Как выбрать диаметр гофры для электропроводки
Выбор правильного диаметра гофрированной трубы очень важен для удобства монтажа и эксплуатации проводки. При этом следует учитывать следующие рекомендации:
- Внутренний диаметр гофры должен быть на 30-50% больше внешнего диаметра кабеля
- При прокладке нескольких проводов свободное пространство в трубе должно составлять не менее 65%
- Для осветительных приборов обычно используют гофру диаметром 16 мм
- К розеткам и выключателям — не менее 20 мм
- Для силовых линий между щитками — от 32 мм
Для точного расчета можно воспользоваться специальными калькуляторами, учитывающими диаметр и количество проводов.
Особенности монтажа гофрированных труб
При монтаже электропроводки в гофрированных трубах следует соблюдать ряд правил:
- Сначала протянуть провода в гофру, а затем уже крепить ее
- Использовать гофру с протяжкой для удобства затягивания кабеля
- Закреплять гофру пластиковыми клипсами или хомутами через каждые 50-70 см
- На поворотах использовать гибкие соединители или специальные угловые элементы
- Соединять отрезки гофры с помощью муфт с уплотнительными кольцами
Правильный монтаж гофрированных труб обеспечит надежную защиту проводки и удобство ее обслуживания в будущем.
Сравнение различных видов гофры для электропроводки
Для выбора оптимального варианта гофры важно понимать преимущества и недостатки различных видов:
| Вид гофры | Преимущества | Недостатки |
|---|---|---|
| ПВХ | — Низкая цена — Не горит — Устойчива к влаге | — Небольшой диапазон рабочих температур — Низкая прочность |
| Полипропилен | — Эластичная — Устойчива к УФ — Широкий температурный диапазон | — Горючий материал — Выше цена, чем у ПВХ |
| Армированная | — Высокая прочность — Защита от грызунов — Возможность подземной прокладки | — Высокая стоимость — Меньшая гибкость |
Выбор конкретного вида гофры зависит от условий эксплуатации и требований к защите проводки.
Нормативные требования к применению гофры для электропроводки
Использование гофрированных труб для электропроводки регламентируется рядом нормативных документов:
- ПУЭ (Правила устройства электроустановок)
- ГОСТ Р 50827-95 «Трубы электротехнические пластмассовые»
- СП 76.13330.2016 «Электротехнические устройства»
Основные требования этих документов:
- Гофра должна соответствовать условиям эксплуатации по температуре и влажности
- Степень защиты оболочки — не ниже IP55
- Механическая прочность должна соответствовать нагрузкам
- Материал гофры должен быть стойким к воздействию ультрафиолета при наружном применении
Соблюдение этих требований обеспечивает безопасность и надежность электропроводки.
Типичные ошибки при использовании гофры для электропроводки
При монтаже электропроводки в гофрированных трубах часто допускаются следующие ошибки:
- Использование гофры недостаточного диаметра, что затрудняет протяжку и замену проводов
- Прокладка силовых и слаботочных кабелей в одной гофре
- Применение негерметичных соединений при наружном монтаже
- Использование обычной гофры вместо армированной при подземной прокладке
- Чрезмерная нагрузка на гофру при монтаже, приводящая к ее деформации
Избежать этих ошибок поможет тщательное планирование электропроводки и соблюдение рекомендаций производителей гофрированных труб.
Труба гофрированная армированная со склада, доставка по РФ
Огромный ассортимент труб может пугать, сложный выбор диаметра запутывать. Как сделать подходящий выбор? Всего несколько минут на ознакомление статьи и вы будете точно знать, что выбирать.
Применение «гофры» с армированием
Труба гофрированная армированная изготавливается из диэлектрического пластика и армируется специальной жёсткой спиралью. Благодаря такому материалу не требуется дополнительное заземление, а ребра спирали обеспечивают высокую кольцевую прочность (выше, чем у “обычной” гофры).
Армированная, как и обычная, гофра используется для изоляции и защиты сетей при прокладке по сложным профилям поверхности: где много изгибов, перепадов, в общем — где неудобно использовать прямую жёсткую трубу, лоток или короб.
Основное применение
Обратите внимание на общие показатели трубы из ПВХ, армированной спиралью:
эластичность, что во многом облегчает электромонтажные работы.
стойкость к вибрационным и ударным воздействиям, что продлевает срок службы проводов.
влагостойкость, благодаря чему её можно использовать даже для отвода конденсата из сплит-систем и кондиционеров.
ГЛАВНОЕ: высокая кольцевая жёсткость, именно этот показатель отличает армированную гофру от “обычной”
ещё приятное отличие: внутренняя поверхность армированной гофры гладкая, что существенно облегчает протяжку кабеля, исключает скопление отложений и т.д.
«Гофра с армированием» используется для защиты проводов технологического оборудования на производстве, в медицинских учреждениях, в офисах и домах, а также изоляции кабелей в щитах питания и управления — везде, где требуется более надёжная защита, чем обычной гофрой, но остаётся необходимость высокой гибкости участка сети при прокладке или эксплуатации.
Вникнем глубже
Общие характеристики мы рассмотрели, теперь поговорим конкретно о модели 81032 производства “Экоплласт” (аналог у ДКС — DKC 57032) Такое обозначение имеет труба гофрированная армированная ПВХ диаметром 32 мм.
Она предназначена для электрических кабелей (телевизионных, компьютерных, телефонных, силовых до 1000В и т.п.)
В каких ситуациях не обойтись без представленной в этом разделе гофры? Для чего её используют чаще всего?
для быстрой прокладки электропроводки в помещении;
для обеспечения безопасности на участках управления производственным оборудованием, машинами и механизмами;
для улучшения прочности проводки, которая подвергается вибрации в ходе эксплуатации.
Здесь рассмотрены возможности и особенности армированной гофротрубы Экопласт (и любой аналогичной, например, армированной гофрированной трубы DKC) . Возможно, у вас есть дополнительные вопросы по этой продукции или ассортименту в общем.
Конструктивно армированная труба из ПВХ представляет собой жесткий спиралевидный каркас из поливинилхлорида, залитый тем же ПВХ. Благодаря такому строению труба обладает не только запасом гибкости, но и повышенной прочностью.
Отсюда и основное назначение: защита цепей питания оборудования, подвергающегося продолжительным вибрационным нагрузкам. Такая сфера применения справедлива как для промышленного (токарные, фрезерные и прочие станки), так и для бытового (кондиционеры, стиральные машины) оборудования с высокой степенью вибрации.
Гибкая армированная гофрированная труба от «Экопласт», «ДКС» или других известных производителей подойдет и для других условий, в которых требуется продолжительное сопротивление статичным нагрузкам, к примеру, подземное и скрытое прокладывание в толще строительных материалов. Допустимо применение армированной трубы и для наружного прокладывания электросетей. Гибкость армированной гофротрубы (минимум 2 внешних диаметра) позволяет прокладывать ее на участках, требующих изгибов и поворотов.
Еще одна конструктивная особенность заключается в гладкой внутренней поверхности. Достигается такая конфигурация благодаря производственному процессу. Протягивать кабель в гибкую армированную трубу из ПВХ с гладкой внутренней поверхностью проще, чем в гофрированную, ведь возможность того, что зонда застрянет, зацепившись за неровность трубы практически исключается.
Несмотря на высокие прочностные характеристики, применение армированной трубы (от «Экопласт», «Рувинил», «ДКС» или любого другого производителя) невозможно вне помещений, из-за слабой устойчивости к воздействию ультрафиолета и перепадам температур. При отсутствии постоянных или ударных нагрузок использование такой трубы допустимо в диапазоне температур между -25 и +600С. Проводить монтаж трубы при температуре ниже +50С запрещено, потому что в таких условиях труба теряет прочность.
Таким образом, при большем запасе прочности, гибкости и более высокой цене (из-за более сложного процесса производства), гибкая армированная труба из ПВХ обладает теми же достоинствами и недостатками, что и обычная ПВХ труба. Она так же не распространяет горение, проста в транспортировке и монтаже, но боится прямых солнечных лучей и низких температур и также выделяет вредные вещества под воздействием высоких температур.
Гофра для электропроводки | |
Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора.
Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.
В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто ркомендуют заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.
Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.
Предназначение гофрированной изоляцииЭлектрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:
- При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности.
- При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.
- Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:
— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;
— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.
Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.
- При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
- В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.
Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями.
Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.
Прочность трубыПо прочности изоляционная труба подразделяется на следующие варианты:
- Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
- Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
- Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.
- Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.
В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.
Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.
Материал изготовления гофрированных трубГофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.
Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.
Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.
| Цвет и внешний вид гофры | Краткие характеристики гофрированных труб и область их применения |
|---|---|
| ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке. Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки.  Пример – сигнальные линии. ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов. Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы. | |
| ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет. Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения. Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях. К слову – это наиболее часто используемый в строительстве тип гофры. | |
ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета. Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов. Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы. | |
| Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью. Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов. Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами.  Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей. Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы. Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно. | |
| ПА — полиамид, трубы темно-серого цвета. Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов. Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу. Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий. |
При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.
Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома. Поэтому ее параметры можно выделить особо.
Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)
| Наименование параметров | Показатели |
|---|---|
| Материал изготовления | Самозатухающая полимерная композиция на основе ПВХ |
| Стандарт изготовления | ГОСТ 50827-95 |
| Степень защищенности оболочки | IP55 |
| Прочность: | |
| — для серии FL | 350 Н / 5 см при t 20 °C |
| — для серии FH | 750 Н / 5 см при t 20 °C |
| Диапазон температур проведения монтажа проводки | от -5 до +60 °C |
| Диапазон температур эксплуатации | от -25 до +60 °C |
| Диэлектрическая прочность | 2000 В (50 Гц) в течение 15 мин. |
| Сопротивление изоляции гофротрубы | не менее 100 МОм (500 В) в течение 1 мин. |
| Огнестойкость | Самозатухающие, не поддерживающие горения |
| Цвет | стандартно — серый , RAL7035 |
Изоляционная труба подразделяется также по своему конструктивному строению на однослойный и двухслойный вариант.
- Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двуслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Глфра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.
- Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.
Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.
В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы.
Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.
Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:
| Внешний диаметр гофрированной трубы, мм | Внутренний диаметр, мм | Длина в стандартной заводской бухте, м |
|---|---|---|
| 16 | 10.7 | 50 или 100 |
| 20 | 14.1 | 50 или 100 |
| 25 | 18.3 | 25 или 50 |
| 32 | 24.3 | 25 или 50 |
| 40 | 32.5 | 15 |
| 50 | 39.6 | 15 |
| 63 | 50.6 | 15 |
А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей.
Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.
Перейти к расчётам
Укажите запрашиваемые параметры и нажмите
«РАССЧИТАТЬ МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КАБЕЛЕЙ В ГОФРЕ »
Внешний диаметр гофротрубы (стандарт)
— 16 мм
— 20 мм
— 25 мм
— 32 мм
— 40 мм
— 50 мм
— 63 мм
Тип сечения кабеля
— круглое сечение
— плоское сечение
Внешний диаметр оплетки кабеля
Ширина внешней оплетки кабеля
Толщина внешней оплетки кабеля
Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:
- Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
- К выключателям и розеткам используется трубка диаметром не менее 20 мм.
- От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
- Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
- Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
- Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.
Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.
В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.
Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.
Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.
Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.
Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.
В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.
Укладка кабеля в гофруНе возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.
Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:
- В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
- Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
- Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.
Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота.
Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.
Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.
Как крепятся гофрированные трубы с проводкой?В различных условиях монтаж гофрированной трубы производится различными способами.
- При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.
Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.
- Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.
Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.
- Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.
Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.
Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.
В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются.
И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.
- В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.
Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:
- Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
- Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.
- Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.
- Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
- В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.
Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.
Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:
- Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.
Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.
- Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
- Неизбежно удорожание работ по проведению проводки из-за приобретения:
— самих гофрированных труб;
— крепежных элементов;
— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.
Как уже говорилось, количество проводов (кабелей) в гофре – ограничено.
При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.
То есть этот вопрос при проектировании проводки требует тщательного продумывания.
Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.
Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.
Труба гофрированная для электропроводки — МОНОИЗОЛ
Труба гофрированная для кабелей – лучшее решение для изоляции электрических сетей
Трубы гофрированные из ПНД (ПЭ низкого давления) легкого типа предназначены для прокладки информационных силовых и слаботочных электрических коммуникаций открытых (вдоль стен и потолков) и скрытого (в пазах и стяжках пола) типа в офисных и жилых помещениях, производственных и административных зданиях, медицинских и детских учреждениях в процессе нового строительства и реконструкции. Гофрированные трубы из ПНД соответствуют требованиям Паспорта качества на продукцию.
Преимуществом гофрированной трубы из ПНД перед гофрированной трубой из ПВХ является ее устойчивость к ультрафиолетовому излучению, что позволяет использовать ее снаружи без прокладки в канавках, а также позволяет снизить трудоемкость ремонтных работ и время их производительность.
Труба гофрированная для электропроводки применяется для защиты кабелей низкого и высокого напряжения от механических повреждений и агрессивных воздействий окружающей среды при электромонтажных работах в земле или при прокладке любым другим способом.
Заказать гофрированную трубу для электрических кабелей
Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.Имя *
Электронная почта *
Телефон *
Сообщение *
Имя
Описание труб гофрированных, предназначенных для электропроводки
- Он выполнен в виде гибкой гофрированной трубы.
- Труба гибкая, и ее монтаж можно осуществлять без использования дополнительных аксессуаров (поворотов).
- Внутри по всей длине гофротрубы размещена металлическая протяжка (тяговый канат), что облегчает протягивание кабеля после монтажа.
- Гофрированная труба упакована в бухтах в герметичную пленку, предохраняющую трубу от влаги и пыли.
- Мы также предлагаем более дешевые трубы без троса. Упакованная гофрированная труба имеет малый вес и удобна для ручной загрузки. В этом случае трос протягивается многоразовой веревкой.
Мы производим
гофрированная труба для электрических кабелей Ø 16 мм | 50 м |
. кабели Ø 25 мм | 50 м |
Характеристики гофрированной трубы для защиты электрических кабелей
| Parameter | unit | characteristics | |||||||
| minimum value | maximum value | ||||||||
| Density | kg/m3 | 920 | 920 | ||||||
| Влагостойкость | % | 100 | 100 | ||||||
| Диэлектрическая прочность | В | 100109 100||||||||
| 0057 | |||||||||
| Insulation resistance | Ohm | 100 | 150 | ||||||
| Operational temperature | С | -20 | . +65 | ||||||
| Light fastness | light-resistant | ||||||||
| толщина стенки | мм | 0,5 | 1 | ||||||
| внутренний диаметр | мм | 16 | 25 90557 | ||||||
| Black | |||||||||
| Упаковка | Строка катушка | ||||||||
| единицы на упаковку | 50 | . Вас также могут заинтересовать другие наши продукты Работаем по всей Украине! Предлагаем качественные теплоизоляционные материалы и сопутствующие товары по оптовым и розничным ценам. Контакты отдела продаж Телефонные номера: Рабочее время: с 9:00 до 19:00, пн-пт Свяжитесь с нами Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.Имя * Электронная почта * Телефон * Сообщение * Комментарий Разъемные гофрированные трубы — Grainger Industrial SupplyРазъемные гофрированные трубы53 изделия Разъемные гофрированные трубы покрывают и организуют провода и кабели и имеют гибкие стенки с продольной прорезью.
| |||||||
Пучки проводов или предварительно собранные жгуты размещаются внутри без необходимости протягивания по всей длине трубки. Эта трубка устойчива к раздавливанию и истиранию, чтобы предотвратить повреждение проводников внутри. Он обычно используется в коммерческих и промышленных приложениях, например, в офисах или рядом с устройствами и машинами. Трубки из гофрированного ткацкого станка можно обрезать до любой длины для индивидуальной установки.
..
..
