Негорючая гофра для кабеля в деревянном доме


Скрытая электропроводка в деревянном доме. Часть 1

Здравствуйте, уважаемые посетители сайта http://zametkielectrika.ru.

В этой статье я Вам расскажу как правильно выполнить электромонтаж скрытой электропроводки в деревянном доме, согласно нормативных технических документов типа ПУЭ и ПТЭЭП, а также правил пожарной безопасности.

Начну с не очень радостной статистики. Все Вы смотрите новости, и знаете, что чаще всего пожары случаются по причине повреждений электропроводки. Какие виды повреждения могут возникать в процессе эксплуатации Вы можете познакомиться в моей статье повреждения в электроустановках.

Пожары приносят огромный ущерб материальному имуществу, а самое страшное — могут привести к гибели людей.

Причины возникновения пожаров?

Не удивляйтесь, но причин несколько.

1. Экономия на электромонтаже

Стремление сэкономить на электромонтажных работах, путем привлечения непрофессиональных и неграмотных электриков, приводит к плачевным последствиям. Эти горе-электрики выполняют монтаж скрытой электропроводки в деревянном доме, не выполняя требования к электропроводке.

2. Безответственность и халатность собственника жилья

В чем же проявляется халатность и безответственность?

Да все очень просто. Собственнику деревянного дома, да и не только дома, но и квартиры, необходимо периодически проводить ряд основных электрических измерений:

Но т.к. вышеперечисленные электрические измерения требуют дополнительных финансовых расходов, то ими часто пренебрегают.

Монтаж скрытой электропроводки в деревянном доме

А с этого момента читаем очень внимательно и запоминаем!!!

Если монтаж скрытой электропроводки в деревянном доме выполняют не специалисты, или как я еще их называю, горе-электрики, то Вам необходимо очень тщательно и внимательно следить за каждым их шагом и действием. Иначе — негативных последствий Вам не избежать.

Но еще раз Вам советую пользоваться услугами ТОЛЬКО специалистов.

Данную статью я пишу, чтобы Вы знали как правильно выполнять электромонтаж в деревянном доме. Потому как, эти требования значительно отличаются от монтажа скрытой электропроводки в квартире.

Большинство электриков при монтаже пытаются быстро проложить кабели (провода) по деревянным поверхностям и спрятать следы своих «правильных» действий в различных пустотах (промежутках) сгораемых конструкций и перекрытиях, а также за обшивкой стен и потолков.

Что нам гласит ПУЭ на счет нашего случая?

А в ПУЭ черным по белому написано, что прокладка скрытой электропроводки по деревянным поверхностям стен, потолков, полов и др., в гофре, в металлорукаве и в пластиковом канале или коробе строго ЗАПРЕЩЕНА!!!

Почему же ЗАПРЕЩЕНА прокладка скрытой электропроводки в деревянном доме в гофре ПВХ, металлорукаве, пластиковом канале или коробе?

На самом деле причин несколько. Поговорим о них.

Грызуны

Выполняя монтаж в деревянном доме, Вам необходимо задуматься о защите проводов и кабелей от различных грызунов, которых прямо таки тянет поточить зубки о Ваши электрические линии.

А выполнив это в гофре ПВХ, металлорукаве или пластиковом коробе (канале), или вообще одними проводами без защитной оболочки — значит лишиться этой защиты вообще.

Мыши и другие грызуны с необычайной легкостью прогрызают гофру ПВХ и пластиковые короба (каналы), а тем более жилы проводов без защитной оболочки, что приводит к короткому замыканию.

В пустотах деревянного дома скапливается много древесной пыли, и самая маленькая искра от короткого замыкания может привести к пожару. Но самое страшное это то, что очаг возникновения пожара определить очень проблематично и тем более потушить его.

Думаю с этим Вам все понятно.

Человеческий фактор

Второй причиной особенности монтажа является человеческий фактор. Во время электромонтажа можно случайно повредить изоляцию проводов и кабелей. Во время электрических измерений это повреждение может быть не определено, не найдено и не выявлено.

Но во время эксплуатации, когда электрические линии электропроводки нагружены током (особенно в зимний период), возникает нагрев проводов и кабелей, изоляция между жил ухудшается или вообще отсутствует, в результате чего происходит короткое замыкание.

Внимание!!! Стенки гофры ПВХ и пластиковых коробов (каналов) во время короткого замыкания перегорают, что в итоге приведет к пожару.

Можно ли применять металлорукав?

От многих электриков, причем с большим опытом и стажем работы, слышу мнение, что электромонтаж скрытой электропроводки в деревянном доме с помощью металлорукава совершенно безопасен.

www.el-cab.ru

Гофра для электропроводки - назначение, виды и монтаж электропроводки в гофре

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

Гофра для электропроводкиГофра для электропроводки

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют  заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.
  • При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
  • При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.
Подготовка скрытой электропроводки по полу к последующей укладке стяжкиПодготовка скрытой электропроводки по полу к последующей укладке стяжки
  • Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

  • При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
  • В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

  • Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
  • Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
  • Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.
Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.
  • Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

Цвет и внешний вид гофрыКраткие характеристики гофрированных труб и область их применения

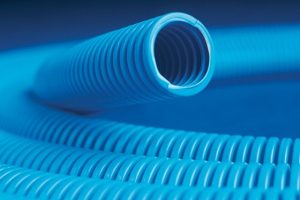

ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке.
Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии.
ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов.
Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.

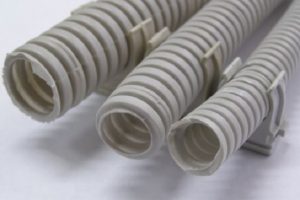

ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет.
Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения.
Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях.
К слову – это наиболее часто используемый в строительстве тип гофры.

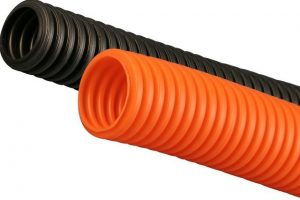

ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета.
Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов.
Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью.
Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов.
Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей.
Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы.
Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.

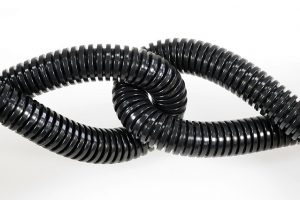

ПА — полиамид, трубы темно-серого цвета.
Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов.
Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу.
Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома.  Поэтому ее параметры можно выделить особо.

Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)

Наименование параметровПоказатели
Материал изготовленияСамозатухающая полимерная композиция на основе ПВХ
Стандарт изготовленияГОСТ 50827-95
Степень защищенности оболочкиIP55
Прочность:
- для серии FL350 Н / 5 см при t 20 °C
- для серии FH750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводкиот -5 до +60 °C
Диапазон температур эксплуатацииот -25 до +60 °C
Диэлектрическая прочность2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубыне менее 100 МОм (500 В) в течение 1 мин.
ОгнестойкостьСамозатухающие, не поддерживающие горения
Цветстандартно - серый , RAL7035

Цены на гофру

гофра

Конструктивные особенности гофры

Изоляционная труба подразделяется также  по своему конструктивному строению на однослойный и двухслойный вариант.

Двухслойный и однослойный вариант гофрированной трубы ПНД.Двухслойный и однослойный вариант гофрированной трубы ПНД.
  • Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.
Металлическая гофрированная трубка, покрытая ПВХ-оболочкойМеталлическая гофрированная трубка, покрытая ПВХ-оболочкой
  • Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубыКабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, ммВнутренний диаметр, ммДлина в стандартной заводской бухте, м
1610.750 или 100
2014.150 или 100
2518.325 или 50
3224.325 или 50
4032.515
5039.615
6350.615

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Перейти к расчётам

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

  • Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
  • К выключателям и розеткам используется трубка диаметром не менее 20 мм.
  • От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
  • Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
  • Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
  • Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Бухта гофрированной трубы ПВХ с протяжкой.Бухта гофрированной трубы ПВХ с протяжкой.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

  • В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
  • Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
  • Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.
На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.



Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.
  • При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Цены на гофрированную трубу

труба гофрированная

Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.
  • Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.



Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.
  • Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.
Закрепление гофры в штрабе с помощью дюбель-шпильки.Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется  «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

Вариант закрепление проводки над подвесным потолком – затяжками по подвесамВариант закрепление проводки над подвесным потолком – затяжками по подвесам
  • В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

  • Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
  • Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.
Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.
  • Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.
Поворот кабеля может быть осуществлен через распределительную коробку.Поворот кабеля может быть осуществлен через распределительную коробку.
  • Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
  • В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.
  • Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

  • Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
  • Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Кабель NYM с надежной тройной изоляцией.Кабель NYM с надежной тройной изоляцией.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

stroyday.ru

Гофра для прокладки кабеля в деревянном доме %

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

    серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

    черный и оранжевый цвет это ПНД – полиэтилен низкого давления
    синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая "защита" спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

    грызуны
    заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

    специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

    больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

В тех случаях, когда изолированные электрические кабели прокладывают по стенам или потолку, проводку называют открытой. В новых многоквартирных домах ее не встретить, но в деревянных строениях такой монтаж оправдан техникой пожарной безопасности. Решить вопрос о способе прокладки кабеля нужно на этапе проектирования дома.

Достоинства и недостатки открытой электропроводки

Древесина – горючий материал, несмотря на все пропитки с антипиренами. По этой причине скрытая проводка несет в себе определенный риск. Когда кабели спрятаны в толще стены, любое замыкание может вызвать пожар. В таких случаях трудно сразу установить источник огня и причину возгорания.

Облегченный доступ к открытой проводке в деревянном доме позволяет своевременно обнаружить и устранить ее повреждения. Не допустить пожара при этом гораздо легче. При этом к электроцепи удобно добавлять дополнительные звенья – розетки, выключатели. Недостаток открытой проводки – расположение кабелей на видных местах. Однако это можно компенсировать, выбрав для них правильный способ маскировки.

Варианты монтажа открытой проводки

Открытую проводку монтируют на скобы и фарфоровые ролики, прячут в гофрах, ПВХ и металлических трубах, коробах и кабель-каналах. Перед началом работ определяют места расположения розеток, щитков, выключателей.

Монтаж на фарфоровых изоляторах

Проводка кабелей по изоляторам – вариант для интерьеров в ретро-стиле. В него хорошо впишутся изделия из фарфора – розетки, ролики, выключатели. Недостаток такого монтажа заключается в его дороговизне. Электрический провод с двойной изоляцией, изделия из керамики – цены на них выше среднего.

Обратите внимание: для ретро-интерьера нужно выбирать кабели в лакированной хлопчатобумажной или комбинированной оболочке (БПВЛ).

В процессе прокладки проводки следят за соблюдением ряда правил.

  1. Керамические изоляторы устанавливают на расстоянии не менее 40 мм от розеток или выключателей.
  2. На прямых участках прокладки кабеля расстояние между изоляторами выдерживают в пределах 45-50 см. Это предупреждает провисание проводов.
  3. В углах фарфоровые изоляторы крепят так, чтобы они образовали угол в 45 градусов.
  4. Кабели привязывают к керамическому основанию таким образом, чтобы узел располагался со стороны розеток и выключателей. Подвязка нужна, чтобы обеспечить равномерное натяжение проводов на всех участках.
  5. Для прокладки электропроводки сквозь стену используют фарфоровые втулки.

Подключение проводов, монтаж розеток и выключателей выполняют только после подвязки кабелей.

Открытая проводка на скобах

Для прокладки открытой электропроводки в деревянном доме также используют пластиковые скобы. Это один из простых и финансово доступных вариантов фиксации кабелей. В противовес достоинствам называют недостаток – некрасивый вид проводки. Это особенно бросается в глаза при прокладке нескольких параллельных кабелей.

Обратите внимание: в целях пожарной безопасности провода должны иметь тройную изоляцию.

Принцип работы со скобами прост: протягивают кабель и с шагом в 40-45 см фиксируют его скобой. Ее закрепляют на стене с помощью гвоздей или саморезов, устанавливаемых в специально предназначенные для этого отверстия на пластиковой детали.

Прокладка кабелей в гофрах и металлических трубах

Гофру крепят к стенам скобами или клипсами, отдельные ее части соединяют хомутами. Внутри прокладывают электрический кабель – один или несколько. Преимущества гофры – аккуратный вид и пожарная безопасность, так как она не поддерживает горение. Вне зависимости от диаметра ее можно зафиксировать на любой поверхности.

Недостаток такого монтажа проводки – способность гофры растягиваться и изгибаться на прямых участках. Это усложняет работу с ней и требует дополнительного времени. Также на гофрированной трубе скапливается пыль, которую трудно убрать. Указанных недостатков лишены металлические трубы для прокладки кабелей. Однако для их сборки понадобится много переходных деталей. Принцип монтажа тот же, что и в случае с гофрой.

Монтаж проводки в кабель-каналах

Еще один вариант для прокладки открытой проводки в деревянном доме – использование кабель-каналов. Они представляют собой ПВХ-лотки или коробы, которые крепят к стенам саморезами, реже – жидкими гвоздями. В них закладывают провода, маскируя сверху пластиковой крышкой.

Кабель-каналы обеспечивают удобный доступ к проводке, они просты в уходе, доступны по цене и представлены в широкой цветовой гамме. Однако их установка в новом доме чревата негативными последствиями в виде деформации и поломке при усадке древесины. Крепление на неровной поверхности также представляет трудность.

Монтаж открытой проводки выполнить легче, чем скрытой. При этом без знаний в электрике не обойтись. И если у вас их недостаточно, нужно вызвать специалиста. Качественно уложенная проводка – это основа безопасности дома на многие годы.

Как сделать безопасную электропроводку в деревянном доме?

Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, – является, как говорят пожарные, «сгораемым материалом».

Пожарная статистика свидетельствует – более половины возгораний в деревянных домах возникает из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Отчего так происходит?

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ, пластиковый короб НЕЛЬЗЯ!

Почему?

На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.

Однако при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, – объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат – малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

Можно ли избежать этих проблем?

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме – мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

В нижеприведенной таблице представлены виды электропроводок и способы прокладки проводов и кабелей согласно условиям пожарной безопасности.

Рассмотрим подробнее все виды пожаробезопасной электропроводки в деревянном доме.

Скрытая электропроводка

Хотя большинство компетентных источников на данную тему не рекомендуют монтаж скрытой проводки по сгораемым, в нашем случае, деревянным конструкциям, однако при условии соблюдения требований пожарной безопасности и отсутствия проблем с финансами такую проводку сделать можно.

Ниже мы приводим нормативный документ (ПЭУ-6) в его части, касающейся прокладки скрытой проводки внутри помещений.

По сути, способов пожаробезопасной прокладки скрытой проводки в деревянном доме всего два.

Один из них – прокладка скрытой электропроводки при помощи металлического рукава (трубы). Главное достоинство этого способа заключается в том, что в случае возгорания металлическая труба защитит прилегающие конструкции от огня.

При использовании данного способа проводки вам необходимо будет соблюсти несколько жестких условий: для защиты стенок трубы от коррозии она должна быть изнутри окрашена либо оцинкована. Для защиты изоляции кабеля от острых кромок, получающихся при нарезке труб, на их концы необходимо одеть специальные пластиковые заглушки. Плюс, для такой проводки вам понадобится просверливать в толще стен углубления в виде каналов, в которые, собственно, и укладываются затем металлические трубы.

Оптимальный вариант для такого варианта проводки – медные трубы. Благодаря тому, что трубы из меди гнутся достаточно легко и их можно прокладывать без специальных инструментов, монтаж проводки хоть в какой-то мере упрощается. Однако за простоту и удобство вам придется платить высокую, в буквальном смысле, цену – медные трубы стоят очень недешево.

В соответствии с ГОСТ Р 50571.15–97 (МЭК 364 5 52 93): п. 522.3.2, трубы следует укладывать с незначительным уклоном, чтобы обеспечить возможность вытекания конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, тот же угол наклона или герметичность соединений, крайне затруднительно, если не сказать невозможно.

Второй способ прокладки скрытой электропроводки в деревянном строении – по слою штукатурки (намету) толщиной не менее 10 мм со всех сторон.

Способ вроде бы простой, однако при его использовании возникает вопрос: каким образом соблюсти нормативы ПЭУ относительно сменяемости электропроводки. Как вариант, можно замонолитить электрокабель в штукатурку, предварительно упаковав его в гофру. Формально, конечно, нормативы ПЭУ будут соблюдены, но по факту перетянуть жесткий провод будет уже невозможно.

Более того, ни один специалист не сможет спрогнозировать, как поведет себя штукатурка на деревянных поверхностях через некоторое время. Не пойдут ли трещины? Не начнет ли она отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться, по меньшей мере, странно.

Следует подчеркнуть, что оба этих способа достаточно затратные и по средствам, и по усилиям, и по времени. Плюс, требуют планирования электропроводки еще на этапе строительства.

Открытая электропроводка

— Проводка в электротехнической гофрированной трубе

Этот способ предполагает протягивание кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два или больше кабелей.

К недостаткам данного способа относится, прежде всего, его неэстетичность – вряд ли вам понравится перспектива «украсить» свой дом несколькими рядами гофрированных трубок. С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно проложить ровно, «по струнке», все ее изгибы и провисания также не добавят шарма вашему жилищу.

Еще один минус: гофрированная труба – отличный «пылесборник», удалить из которого накопившуюся пыль весьма затруднительно.

— Проводка в электротехнических коробах (кабель-каналах)

При этом способе кабель укладывают в специальные короба (кабель-каналы) из не поддерживающего горение пластика и закрывают защелкивающимися крышками.

Основная проблема при использовании данного способа связана с неизбежной усадкой деревянного дома. В среднем она составляет 1 см на 1 м высоты дома, причем эти значения приведены для домов из качественного клееного бруса, усадка которых минимальна. На практике это означает, что усадка в три сантиметра (для типового двухэтажного дома) сдавит все короба, крышки слетят, сами короба треснут. Как результат – проводку придется переделывать!

Во-вторых, чтобы аккуратно и ровно установить пластиковые короба потребуются определенный навык и сноровка. Прибавьте сюда проблемы с фурнитурой – увы, производители предлагают довольно скудный ассортимент поворотов, углов, заглушек, стыков, без которых аккуратно установить кабель-каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабель-каналах – ее скучный, офисный вид.

К достоинствам данного способа можно отнести его дешевизну, минимальные трудозатраты и возможность в будущем легко произвести любые изменения.

— Проводка открытым кабелем

Последним мы рассмотрим наиболее оптимальный из всех способов прокладки электропроводки в деревянном доме – проводка открытым кабелем.

Естественно, при использовании незащищенного открытого кабеля говорить об эстетике помещения тоже не приходится. Мало того, что сам кабель в обычной изоляции (к примеру, наиболее распространенный ПУНП) выглядит довольно уныло, так под него еще необходимо будет установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см.

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Ее основные достоинства – возможность соблюдения всех необходимых требований безопасности, плюс, оригинальный, чрезвычайно популярный в последнее время дизайн интерьера в стиле ретро.

Подробнее о монтаже такой проводки вы узнаете из нашей следующей статьи.

mahnem-ru.ru

Гофра для проводки в деревянном доме

Особенности монтажа скрытой проводки в деревянном доме

Скрытая(внутренняя) проводка- это такой тип прокладки электропроводки внутри строительных конструкций, перегородок, в полу, внутри стен, а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п. Внутренний монтаж выбирают уже на начальной стадии проектирования дома, чтобы заложить металлические трубы в стены деревянного дома. Это очень сложный процесс, требующий высокой квалификации рабочих. Кроме того, фирма выполняющие такие работы должна иметь профессиональный инструмент. Особенность монтажа скрытой проводки в бревенчатом доме в том, что строительство ведут две бригады: одна возводит дом, т.е плотники, вторая бригада электромонтажников закладывает закладные трубы под кабеля.


Скрытая электропроводка прокладывается различными способами:

  • в гофре
  • в металлорукаве
  • в металлических трубах
  • в пластиковых и металлических коробах
  • под слоем штукатурки и в стяжке

Мы производим монтаж скрытой электропроводки согласно ГОСТам и ПУЭ в деревянных домах, квартирах и т.д. уже более 14 лет. У нас колоссальный опыт в таких работах и высокое качество.

Звоните нам и мы проконсультируем и рассчитаем стоимость работ: 8-926-759-60-58 и 8-916-463-55-54.

Скрытая проводка в квартире и деревянном доме очень сильно отличается как по способу прокладки, так и по важности на безопасность жилища.

Если в слое штукатурки произойдет короткое замыкание кабеля или другая неисправность, ничего страшного не произойдет, так как штукатурные растворы негорючие.
А вот замыкание скрытой проводки в деревянном доме приводит, как правило, к неприятным последствиям.
Деревянные дома и бани из бревна и бруса все больше набирают популярность ввиду своей экологичности, уюта и других свойств, которых нет в каменных строениях. Однако конструкция таких домов отличаются неприятным свойством — они горят. Причин может быть несколько, но чаще всего возгорание происходит из-за неполадок в электропроводке. К монтажу проводки в деревянном доме нужно относиться очень серьезно.

Поэтому к прокладке скрытой проводки нужно отнестись очень серьезно и доверять ее только грамотным специалистам.

Преимущества скрытой проводки

Скрытая проводка проложенная в деревянном доме или бане с соблюдением всех правил является безопасной и имеет ряд преимуществ:

  • внешний вид внутри строения, натуральный неиспорченный вид дерева
  • большой выбор механизмов розеток и выключателей для внутреннего монтажа
  • защита кабелей от механических повреждений и воздействий
  • пожаробезопасность

Все эти преимущества возможны только при грамотном и правильном монтаже скрытой проводки, иначе они превращаются в недостатки.

Недостатки скрытой проводки в деревянных строениях

Недостатки такой проводки получить очень легко при халтурном монтаже и экономии на материалах.
Вот они:

  • скрытую проводку в доме из бревна нужно монтировать на стадии строительства дома, сверлить в каждом бревне отверстия и делать закладные из металлических труб, что в свою очередь влечет удорожание работ и другие неприятные моменты
  • при усадке дома бревна могут передавить кабель или трубу
  • сложность прокладки металлических труб согласно всем правилам и ГОСТам
  • невозможность добавить или перенести впоследствии розетки и выключатели
  • высокая цена за монтаж скрытой проводки и материал в деревянном доме

Правила монтажа

Как же правильно монтировать внутреннюю скрытую проводку в деревянном доме без риска? Для этого есть «Правила устройства электроустановок». Одним из требований к работам является то, что скрытая электропроводка должна выполняться с применением проводов, не поддерживающих горение.

Это провода ВВГнг и NYM. Они имеют медные жилы.
ВВГнг это силовой кабель с виниловой изоляцией и оболочкой низкой горючести( обозначен буквами нг). Кабель ВВГнг может быть плоским и круглым.
Кабель NYM имеет изоляцию проводников из ПВХ пластиката (как правило, серого цвета), а также внутренний заполнитель из вулканизированной резины . Кабель NYM круглый.

Контур заземления имеет огромную роль в безопасности жилища при монтаже скрытой проводки.
Провода прокладываются внутри металлических труб, обладающих локализационной способностью, надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубы в обязательном порядке заземляется.

Важные правила из ПУЭ:

  • металлические трубы должны прокладываться с уклоном таким образом, чтобы в них не скапливался конденсат и вода
  • в помещениях с повышенной влажностью или парами, которые могут воздействовать на оболочку кабелей, места соединения труб должны быть уплотнены и быть герметичны
  • в сухих помещениях допускается монтаж труб и коробов без уплотнения
  • все металлические трубы и другие части трассы должны быть заземлены


Скрытая проводка
в деревянном доме в гофрах не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности. Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает. Металлические трубы технологичны и удобны, но дорого стоят. как и комплектующие к ним. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской. Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

Есть несколько способов монтажа скрытой электропроводки в деревянных домах (проводка в кабель каналах, в гофрах), но далеко не все соответствуют современным требованиям. А первое правило — максимальное соответствие требованиям пожарной безопасности. Схемы монтажа электропроводки в деревянном доме должны это учитывать. Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах, обладающих локализационной способностью.

Лучшим материалом для прокладки проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба. Если же используются материалы в виде гофро трубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло. В качестве изоляционных прокладок используются алебастр, цементная штукатурка, бетон. Толщина слоя определяется расчетной мощностью проводки. Выбор и разметка трассы прокладки электрических линий должны производиться в строгом соответствии с требованиями ПУЭ. Количество поворотов и изгибов должно быть минимальным.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

    серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

    черный и оранжевый цвет это ПНД – полиэтилен низкого давления
    синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая "защита" спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

    грызуны
    заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

    специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

    больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

В тех случаях, когда изолированные электрические кабели прокладывают по стенам или потолку, проводку называют открытой. В новых многоквартирных домах ее не встретить, но в деревянных строениях такой монтаж оправдан техникой пожарной безопасности. Решить вопрос о способе прокладки кабеля нужно на этапе проектирования дома.

Достоинства и недостатки открытой электропроводки

Древесина – горючий материал, несмотря на все пропитки с антипиренами. По этой причине скрытая проводка несет в себе определенный риск. Когда кабели спрятаны в толще стены, любое замыкание может вызвать пожар. В таких случаях трудно сразу установить источник огня и причину возгорания.

Облегченный доступ к открытой проводке в деревянном доме позволяет своевременно обнаружить и устранить ее повреждения. Не допустить пожара при этом гораздо легче. При этом к электроцепи удобно добавлять дополнительные звенья – розетки, выключатели. Недостаток открытой проводки – расположение кабелей на видных местах. Однако это можно компенсировать, выбрав для них правильный способ маскировки.

Варианты монтажа открытой проводки

Открытую проводку монтируют на скобы и фарфоровые ролики, прячут в гофрах, ПВХ и металлических трубах, коробах и кабель-каналах. Перед началом работ определяют места расположения розеток, щитков, выключателей.

Монтаж на фарфоровых изоляторах

Проводка кабелей по изоляторам – вариант для интерьеров в ретро-стиле. В него хорошо впишутся изделия из фарфора – розетки, ролики, выключатели. Недостаток такого монтажа заключается в его дороговизне. Электрический провод с двойной изоляцией, изделия из керамики – цены на них выше среднего.

Обратите внимание: для ретро-интерьера нужно выбирать кабели в лакированной хлопчатобумажной или комбинированной оболочке (БПВЛ).

В процессе прокладки проводки следят за соблюдением ряда правил.

  1. Керамические изоляторы устанавливают на расстоянии не менее 40 мм от розеток или выключателей.
  2. На прямых участках прокладки кабеля расстояние между изоляторами выдерживают в пределах 45-50 см. Это предупреждает провисание проводов.
  3. В углах фарфоровые изоляторы крепят так, чтобы они образовали угол в 45 градусов.
  4. Кабели привязывают к керамическому основанию таким образом, чтобы узел располагался со стороны розеток и выключателей. Подвязка нужна, чтобы обеспечить равномерное натяжение проводов на всех участках.
  5. Для прокладки электропроводки сквозь стену используют фарфоровые втулки.

Подключение проводов, монтаж розеток и выключателей выполняют только после подвязки кабелей.

Открытая проводка на скобах

Для прокладки открытой электропроводки в деревянном доме также используют пластиковые скобы. Это один из простых и финансово доступных вариантов фиксации кабелей. В противовес достоинствам называют недостаток – некрасивый вид проводки. Это особенно бросается в глаза при прокладке нескольких параллельных кабелей.

Обратите внимание: в целях пожарной безопасности провода должны иметь тройную изоляцию.

Принцип работы со скобами прост: протягивают кабель и с шагом в 40-45 см фиксируют его скобой. Ее закрепляют на стене с помощью гвоздей или саморезов, устанавливаемых в специально предназначенные для этого отверстия на пластиковой детали.

Прокладка кабелей в гофрах и металлических трубах

Гофру крепят к стенам скобами или клипсами, отдельные ее части соединяют хомутами. Внутри прокладывают электрический кабель – один или несколько. Преимущества гофры – аккуратный вид и пожарная безопасность, так как она не поддерживает горение. Вне зависимости от диаметра ее можно зафиксировать на любой поверхности.

Недостаток такого монтажа проводки – способность гофры растягиваться и изгибаться на прямых участках. Это усложняет работу с ней и требует дополнительного времени. Также на гофрированной трубе скапливается пыль, которую трудно убрать. Указанных недостатков лишены металлические трубы для прокладки кабелей. Однако для их сборки понадобится много переходных деталей. Принцип монтажа тот же, что и в случае с гофрой.

Монтаж проводки в кабель-каналах

Еще один вариант для прокладки открытой проводки в деревянном доме – использование кабель-каналов. Они представляют собой ПВХ-лотки или коробы, которые крепят к стенам саморезами, реже – жидкими гвоздями. В них закладывают провода, маскируя сверху пластиковой крышкой.

Кабель-каналы обеспечивают удобный доступ к проводке, они просты в уходе, доступны по цене и представлены в широкой цветовой гамме. Однако их установка в новом доме чревата негативными последствиями в виде деформации и поломке при усадке древесины. Крепление на неровной поверхности также представляет трудность.

Монтаж открытой проводки выполнить легче, чем скрытой. При этом без знаний в электрике не обойтись. И если у вас их недостаточно, нужно вызвать специалиста. Качественно уложенная проводка – это основа безопасности дома на многие годы.

bymosque.ru

Прокладка кабеля в гофре - ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

  • серый цвет это ПВХ - поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

  • черный и оранжевый цвет это ПНД – полиэтилен низкого давления
  • синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота - это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение - считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая "защита" спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

  • грызуны
  • заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

  • специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

  • больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Ошибки и правила монтажа кабеля в гофре

  • не создавайте острых углов при проектировании трасс
  • для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

  • нельзя протягивать в одной гофре сразу несколько кабельных линий

  • силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
  • если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

  • на линии освещения как правило используется гофра d=16мм
  • на силовые розетки диаметром не менее 20мм
  • под коаксиал для видеонаблюдения – не меньше 25мм
  • под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

Статьи по теме

domikelectrica.ru

Скрытая электропроводка в деревянном доме

Здравствуйте, уважаемые посетители сайта http://zametkielectrika.ru.

В этой статье я Вам расскажу как правильно выполнить электромонтаж скрытой электропроводки в деревянном доме, согласно нормативных технических документов типа ПУЭ и ПТЭЭП, а также правил пожарной безопасности.

Начну с не очень радостной статистики. Все Вы смотрите новости, и знаете, что чаще всего пожары случаются по причине повреждений электропроводки. Какие виды повреждения могут возникать в процессе эксплуатации Вы можете познакомиться в моей статье повреждения в электроустановках.

Пожары приносят огромный ущерб материальному имуществу, а самое страшное — могут привести к гибели людей.

Причины возникновения пожаров?

Не удивляйтесь, но причин несколько.

1. Экономия на электромонтаже

Стремление сэкономить на электромонтажных работах, путем привлечения непрофессиональных и неграмотных электриков, приводит к плачевным последствиям. Эти горе-электрики выполняют монтаж скрытой электропроводки в деревянном доме, не выполняя требования к электропроводке.

2. Безответственность и халатность собственника жилья

В чем же проявляется халатность и безответственность?

Да все очень просто. Собственнику деревянного дома, да и не только дома, но и квартиры, необходимо периодически проводить ряд основных электрических измерений:

Но т.к. вышеперечисленные электрические измерения требуют дополнительных финансовых расходов, то ими часто пренебрегают.



Монтаж скрытой электропроводки в деревянном доме

А с этого момента читаем очень внимательно и запоминаем!!!

Если монтаж скрытой электропроводки в деревянном доме выполняют не специалисты, или как я еще их называю, горе-электрики, то Вам необходимо очень тщательно и внимательно следить за каждым их шагом и действием. Иначе — негативных последствий Вам не избежать.

Но еще раз Вам советую пользоваться услугами ТОЛЬКО специалистов.

Данную статью я пишу, чтобы Вы знали как правильно выполнять электромонтаж в деревянном доме. Потому как, эти требования значительно отличаются от монтажа скрытой электропроводки в квартире.

Большинство электриков при монтаже пытаются быстро проложить кабели (провода) по деревянным поверхностям и спрятать следы своих «правильных» действий в различных пустотах (промежутках) сгораемых конструкций и перекрытиях, а также за обшивкой стен и потолков.

Что нам гласит ПУЭ на счет нашего случая?

А в ПУЭ черным по белому написано, что прокладка скрытой электропроводки по деревянным поверхностям стен, потолков, полов и др., в гофре, в металлорукаве и в пластиковом канале или коробе строго ЗАПРЕЩЕНА!!!

Почему же ЗАПРЕЩЕНА прокладка скрытой электропроводки в деревянном доме в гофре ПВХ, металлорукаве, пластиковом канале или коробе?

На самом деле причин несколько. Поговорим о них.



Грызуны

Выполняя монтаж в деревянном доме, Вам необходимо задуматься о защите проводов и кабелей от различных грызунов, которых прямо таки тянет поточить зубки о Ваши электрические линии.

А выполнив это в гофре ПВХ, металлорукаве или пластиковом коробе (канале), или вообще одними проводами без защитной оболочки — значит лишиться этой защиты вообще.

Мыши и другие грызуны с необычайной легкостью прогрызают гофру ПВХ и пластиковые короба (каналы), а тем более жилы проводов без защитной оболочки, что приводит к короткому замыканию.

В пустотах деревянного дома скапливается много древесной пыли, и самая маленькая искра от короткого замыкания может привести к пожару. Но самое страшное это то, что очаг возникновения пожара определить очень проблематично и тем более потушить его.

Думаю с этим Вам все понятно.



Человеческий фактор

Второй причиной особенности монтажа является человеческий фактор. Во время электромонтажа можно случайно повредить изоляцию проводов и кабелей. Во время электрических измерений это повреждение может быть не определено, не найдено и не выявлено.

Но во время эксплуатации, когда электрические линии электропроводки нагружены током (особенно в зимний период), возникает нагрев проводов и кабелей, изоляция между жил ухудшается или вообще отсутствует, в результате чего происходит короткое замыкание.

Внимание!!! Стенки гофры ПВХ и пластиковых коробов (каналов) во время короткого замыкания перегорают, что в итоге приведет к пожару.



Можно ли применять металлорукав?

От многих электриков, причем с большим опытом и стажем работы, слышу мнение, что электромонтаж скрытой электропроводки в деревянном доме с помощью металлорукава совершенно безопасен.

Я сейчас объясню Вам, почему это мнение ошибочное.

Металлорукав, также как и гофра ПВХ и пластиковый короб (канал), защищает электропроводку в доме от небольших механических воздействий, но не служит защитой от воспламенения при коротком замыкании электропроводки. Такое свойство материалов называется, локализационной способностью.

Что такое локализационная способность?

Локализационная способность – это свойство несгораемого материала, в котором проложен провод или кабель, выдерживать токи короткого замыкания в электрической цепи без сгорания стенок несгораемого материала. Т.е. при токах короткого замыкания стенки металлорукава с легкостью перегорают, что конечном результате приведет к пожару.

Думаю теперь все ясно. Монтаж скрытой электропроводки в деревянном доме с помощью металлорукава СТРОГО ЗАПРЕЩЕН!!!

P.S. На этом 1 часть статьи я заканчиваю. Продолжение следует. Подписывайтесь на новые статьи.

Продолжение статьи: (часть 2).

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Открытая электропроводка в деревянном доме – виды монтажа

В тех случаях, когда изолированные электрические кабели прокладывают по стенам или потолку, проводку называют открытой. В новых многоквартирных домах ее не встретить, но в деревянных строениях такой монтаж оправдан техникой пожарной безопасности. Решить вопрос о способе прокладки кабеля нужно на этапе проектирования дома.

Достоинства и недостатки открытой электропроводки

Древесина – горючий материал, несмотря на все пропитки с антипиренами. По этой причине скрытая проводка несет в себе определенный риск. Когда кабели спрятаны в толще стены, любое замыкание может вызвать пожар. В таких случаях трудно сразу установить источник огня и причину возгорания.

Облегченный доступ к открытой проводке в деревянном доме позволяет своевременно обнаружить и устранить ее повреждения. Не допустить пожара при этом гораздо легче. При этом к электроцепи удобно добавлять дополнительные звенья – розетки, выключатели. Недостаток открытой проводки – расположение кабелей на видных местах. Однако это можно компенсировать, выбрав для них правильный способ маскировки.

Варианты монтажа открытой проводки

Открытую проводку монтируют на скобы и фарфоровые ролики, прячут в гофрах, ПВХ и металлических трубах, коробах и кабель-каналах. Перед началом работ определяют места расположения розеток, щитков, выключателей.

Монтаж на фарфоровых изоляторах

Проводка кабелей по изоляторам – вариант для интерьеров в ретро-стиле. В него хорошо впишутся изделия из фарфора – розетки, ролики, выключатели. Недостаток такого монтажа заключается в его дороговизне. Электрический провод с двойной изоляцией, изделия из керамики – цены на них выше среднего.

Обратите внимание: для ретро-интерьера нужно выбирать кабели в лакированной хлопчатобумажной или комбинированной оболочке (БПВЛ).

В процессе прокладки проводки следят за соблюдением ряда правил.

  1. Керамические изоляторы устанавливают на расстоянии не менее 40 мм от розеток или выключателей.
  2. На прямых участках прокладки кабеля расстояние между изоляторами выдерживают в пределах 45-50 см. Это предупреждает провисание проводов.
  3. В углах фарфоровые изоляторы крепят так, чтобы они образовали угол в 45 градусов.
  4. Кабели привязывают к керамическому основанию таким образом, чтобы узел располагался со стороны розеток и выключателей. Подвязка нужна, чтобы обеспечить равномерное натяжение проводов на всех участках.
  5. Для прокладки электропроводки сквозь стену используют фарфоровые втулки.

Подключение проводов, монтаж розеток и выключателей выполняют только после подвязки кабелей.

Открытая проводка на скобах

Для прокладки открытой электропроводки в деревянном доме также используют пластиковые скобы. Это один из простых и финансово доступных вариантов фиксации кабелей. В противовес достоинствам называют недостаток – некрасивый вид проводки. Это особенно бросается в глаза при прокладке нескольких параллельных кабелей.

Обратите внимание: в целях пожарной безопасности провода должны иметь тройную изоляцию.

Принцип работы со скобами прост: протягивают кабель и с шагом в 40-45 см фиксируют его скобой. Ее закрепляют на стене с помощью гвоздей или саморезов, устанавливаемых в специально предназначенные для этого отверстия на пластиковой детали.

Прокладка кабелей в гофрах и металлических трубах

Гофру крепят к стенам скобами или клипсами, отдельные ее части соединяют хомутами. Внутри прокладывают электрический кабель – один или несколько. Преимущества гофры – аккуратный вид и пожарная безопасность, так как она не поддерживает горение. Вне зависимости от диаметра ее можно зафиксировать на любой поверхности.

Недостаток такого монтажа проводки – способность гофры растягиваться и изгибаться на прямых участках. Это усложняет работу с ней и требует дополнительного времени. Также на гофрированной трубе скапливается пыль, которую трудно убрать. Указанных недостатков лишены металлические трубы для прокладки кабелей. Однако для их сборки понадобится много переходных деталей. Принцип монтажа тот же, что и в случае с гофрой.

Монтаж проводки в кабель-каналах

Еще один вариант для прокладки открытой проводки в деревянном доме – использование кабель-каналов. Они представляют собой ПВХ-лотки или коробы, которые крепят к стенам саморезами, реже – жидкими гвоздями. В них закладывают провода, маскируя сверху пластиковой крышкой.

Кабель-каналы обеспечивают удобный доступ к проводке, они просты в уходе, доступны по цене и представлены в широкой цветовой гамме. Однако их установка в новом доме чревата негативными последствиями в виде деформации и поломке при усадке древесины. Крепление на неровной поверхности также представляет трудность.

Монтаж открытой проводки выполнить легче, чем скрытой. При этом без знаний в электрике не обойтись. И если у вас их недостаточно, нужно вызвать специалиста. Качественно уложенная проводка – это основа безопасности дома на многие годы.

Закладка Постоянная ссылка.

pro-karkas.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
