Гофра для проводки в деревянном доме. Монтаж электропроводки в деревянном доме: особенности, безопасность, пошаговая инструкция

Как правильно выполнить монтаж электропроводки в деревянном доме. Какие материалы использовать для безопасности. Какие этапы включает монтаж проводки. Как защитить деревянный дом от пожара из-за проводки.

Особенности монтажа электропроводки в деревянном доме

Монтаж электропроводки в деревянном доме имеет ряд важных особенностей, обусловленных горючестью древесины:

• Скрытая проводка допускается только в металлических трубах или по контуру штукатурки
• Открытая проводка монтируется в гофротрубе, кабель-каналах или на роликах
• Розетки и выключатели устанавливаются на теплоизоляционные негорючие подложки
• Особое внимание уделяется заземлению, автоматам защиты и качеству контактов

Правильный монтаж электропроводки критически важен для пожарной безопасности деревянного дома. Любое короткое замыкание или перегрев проводов могут привести к возгоранию.

Выбор материалов для электропроводки в деревянном доме

Для монтажа электропроводки в деревянном доме рекомендуется использовать следующие материалы:

• Кабель ВВГнг-LS или NYM с негорючей изоляцией
• Гофротрубы и кабель-каналы из самозатухающего ПВХ
• Металлические трубы для скрытой проводки
• Распределительные коробки из негорючего пластика
• Автоматические выключатели и УЗО

Важно выбирать материалы с индексом НГ (негорючие) или LS (с низким дымо- и газовыделением). Это повысит пожарную безопасность всей системы электроснабжения дома.

Этапы монтажа электропроводки в деревянном доме

Процесс монтажа электропроводки в деревянном доме включает следующие основные этапы:

1. Разработка проекта и схемы электропроводки
2. Подготовка трасс для прокладки кабелей
3. Монтаж кабельных линий
4. Установка распределительных коробок
5. Монтаж розеток и выключателей
6. Подключение к внешней электросети
7. Проверка и тестирование системы

Рассмотрим подробнее некоторые ключевые этапы монтажа.

Подготовка трасс для прокладки кабелей

На этом этапе выполняются следующие работы:

• Разметка мест прокладки кабелей и установки электроточек
• Монтаж кабель-каналов или гофротруб для открытой проводки
• Установка крепежей для металлических труб при скрытой проводке
• Подготовка штроб в штукатурке для скрытой проводки

Трассы должны быть проложены строго вертикально или горизонтально, с прямыми углами поворотов. Это особенно важно для скрытой проводки.

Монтаж кабельных линий

При монтаже кабельных линий необходимо соблюдать следующие правила:

• Использовать кабели с негорючей изоляцией типа ВВГнг-LS
• Прокладывать кабели в гофре или кабель-каналах
• Не допускать натяжения и перегибов кабеля
• Оставлять запас кабеля в распределительных коробках
• Маркировать все кабельные линии

Особое внимание нужно уделить проходкам через стены — они должны выполняться в металлических гильзах с противопожарной заделкой.

Особенности монтажа открытой и скрытой проводки

В деревянном доме допускаются как открытый, так и скрытый способ монтажа проводки, но с определенными ограничениями:

Открытая проводка:

• Монтируется в гофротрубах или кабель-каналах из негорючего пластика
• Возможна прокладка на керамических роликах (для ретро-стиля)
• Крепится к стенам с помощью специальных клипс

Скрытая проводка:

• Допускается только в металлических трубах
• Возможна прокладка по контуру штукатурки
• Запрещено замуровывать кабель непосредственно в древесину

При любом способе монтажа важно обеспечить легкий доступ к кабельным соединениям через распределительные коробки.

Защита от пожара при монтаже электропроводки

Чтобы максимально снизить риск возгорания из-за электропроводки, необходимо принять следующие меры:

• Использовать кабели и материалы с негорючей изоляцией
• Устанавливать автоматические выключатели и УЗО
• Применять распределительные коробки из негорючего пластика
• Выполнять все соединения в распределительных коробках
• Использовать теплоизоляционные подложки для розеток и выключателей

Особое внимание стоит уделить выбору и настройке защитной автоматики. Номиналы автоматов и УЗО должны соответствовать сечению кабеля и мощности нагрузки.

Выбор и установка защитной автоматики

Для защиты электропроводки в деревянном доме рекомендуется устанавливать:

• Вводной автомат на 16-25А (в зависимости от выделенной мощности)
• УЗО на 30мА для защиты от утечек тока
• Автоматические выключатели на каждую группу потребителей

При выборе номиналов автоматов следует учитывать:

1. Расчетную мощность нагрузки
2. Сечение питающего кабеля
3. Тип потребителей (освещение, розетки, оборудование)

Правильно подобранная защитная автоматика обеспечит надежную работу электропроводки и защитит дом от пожара при коротких замыканиях и перегрузках.

Типичные ошибки при монтаже проводки в деревянном доме

При монтаже электропроводки в деревянном доме часто допускаются следующие ошибки:

• Использование кабелей без негорючей изоляции
• Прокладка кабелей непосредственно по деревянным конструкциям
• Соединение проводов скруткой вместо клеммников
• Отсутствие защитной автоматики или неправильный выбор номиналов
• Использование распределительных коробок из горючего пластика

Эти ошибки могут привести к перегреву проводки, коротким замыканиям и возгоранию. Чтобы избежать проблем, следует строго соблюдать правила монтажа и использовать качественные материалы.

Заключение

Монтаж электропроводки в деревянном доме требует особого внимания к вопросам пожарной безопасности. Правильный выбор материалов, соблюдение технологии монтажа и установка надежной защитной автоматики позволят создать безопасную и долговечную систему электроснабжения. При отсутствии опыта лучше доверить эту работу профессиональным электрикам.

Металлорукав для электропроводки в деревянном доме

Задать вопрос электрику:

вы можете задать любой интересующий вопрос по электрики нашим специалистам онлайн

Написать в WhatsAppНаписать в Телеграм

В соответствии с ПУЭ в деревянных домах рекомендуется при скрытом электромонтаже в непосредственном контакте с древесиной использовать металлические трубы, так как они отличаются высокой локализующей способностью. И действительно – при монтаже в полу, под потолком в перекрытиях несущих силовых кабелей желательно использовать стальную трубу, но эти очень дорогое удовольствие, с современными системами защиты УЗО, ДИФ, УЗИС оптимальным решением является применение металлорукава (металлической гофры).

Что такое металорукав?

Этот то же самое что Гофра только выполненная из метала,  защитный рукав отличается рядом важных преимуществ, в числе которых высокий уровень пожарной безопасности, прочность, гибкость. Цена самого материала, как и его монтажа, ниже в сравнении с использованием стальной трубы. Установка его занимает меньше времени, так как для прохода поворотов не нужно монтировать специальные переходники – он хорошо гнется. Это обеспечивает и дополнительную экономию денег.

Особенности монтажа металлорукава в сравнении со стальной трубой
Сама по себе стальная труба стоит дорого, поэтому ее использование актуально только в самых опасных местах – при проходах сквозь деревянную стену, при монтаже в перерубах в непосредственном контакте с деревом. В каркасных домах это вовсе не обязательно, так как для утепления используются негорючие материалы, а деревянные несущие конструкции пропитываются антипиренами.

В числе минусов стальных труб:

Высокая стоимость материалов – трубы, уголков
Сложности с монтажом
Использование ПВХ гофры или короба для монтажа электропроводки в деревянном доме допустимо только при наружном способе разведения проводов. Они не отличаются высокой пожарной безопасностью, уровень их прочности тоже достаточно низок.

У металлорукава в сравнении с ними много преимуществ, в числе которых:

• Пожарная безопасность
• Высокая прочность
• Гибкость
• Малый вес
  Он не требует использования каких-то особенных подрозетников, распределительных коробок, является универсальным. Даже при больших объемах питающих веток не возникает чрезмерных нагрузок на несущие конструкции, и стоимость его при этом вполне доступна.

Монтажа металлорукава

Для монтажа металлорукава не требуется использование специальных креплений или подложек. Он фиксируется металлической перфорированной монтажной лентой. В каркасных домах с подвесными или натяжными потолками можно использовать специальные подвесы для фиксации, как показано на фото ниже.

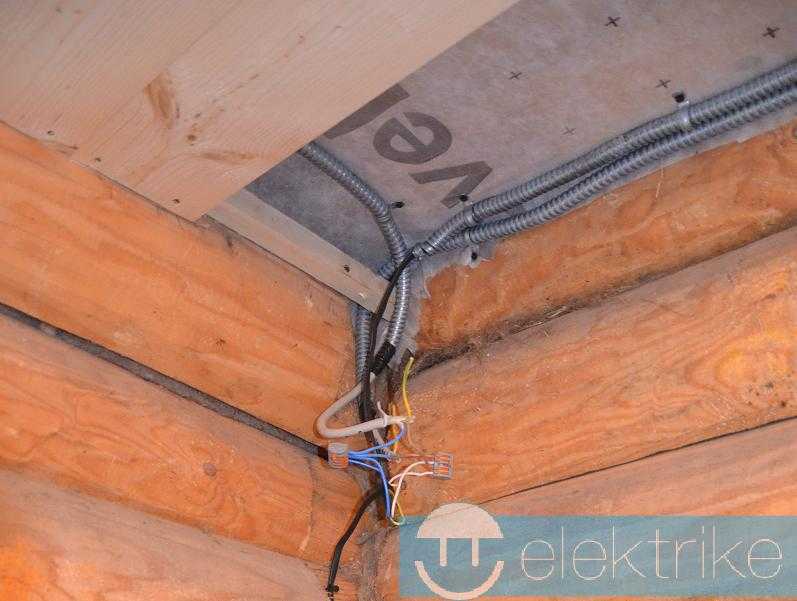

На этом фото вы видите, что металлическая гофра закреплена на основании перфорированной лентой. Впоследствии полы будут утеплены, а на лаги уложат основание под чистовое покрытие.

При монтаже в металлорукове можно использовать пластиковые или стальные распределительные коробки. При этом гофра заводится прямо внутрь них, как это показано на фото с низу.

Заказывая услуги по монтаж электропроводки в деревянном доме в металлорукаве у специалистов компании «elektrikru.ru», вы получаете надежность, безопасность и комфорт по оптимальной цене. Мы используем только высококачественные стальные гофры, обеспечивающие должный уровень защиты проводов, а также поставляем полный спектр необходимых материалов и оборудования по дилерским ценам, предоставляем скидки крупным и постоянным клиентам.

Пожаробезопасная проводка по дереву и другим горючим поверхностям

Большинство загородных домов построены из дерева. Этот материал стал таким популярным благодаря экологичности, дешевизне и быстроте сооружения. К примеру, строительная бригада может построить дом на 70 квадратов за неделю.

Но, при всех своих преимуществах, именно дерево считается самым опасным стройматериалом, так как оно сгорает, в отличие от кирпича или пеноблока. Часто главная причина такого возгорания – короткое замыкание в проводах. Поэтому в деревянном доме много внимания нужно уделить именно пожаробезопасности проводки.

Можно ли делать скрытую электропроводку в деревянном доме?

Скрытая проводка в срубе

В деревянном здании лучше всего использовать открытую проводку, так как она более безопасна. Например, если случится короткое замыкание, вы его обнаружите до того, как что-нибудь загорится.

В скрытой – не всегда возможно сразу обнаружить место возгорания, поэтому если ее делать, то с ограничениями. Например, нельзя использовать гофрированную трубу из полиэтилена (ПНД/ПВД). ПЭ хорошо горит и быстро распространяет огонь.

В скрытой проводке возгорание может случиться по двум причинам:

• При монтаже повредилась изоляция. Если подать максимальную нагрузку, снизится прочность оболочки, из-за чего возникнет контакт фазы с нулем и случится короткое замыкание. Кабель загорится и зажжет гофру, а уже через нее огонь перекинется на деревянную поверхность.
• Скрытая гофрированная труба – это частый объект внимания грызунов. Мышь или крыса может легко прогрызть гофру и добраться зубами до изоляции кабеля. Из-за перекусывания оголенные жилы соприкоснутся друг с другом и случится короткое замыкание со всеми вытекающими последствиями.

Чтобы защитить скрытую проводку от пожара, используйте гофру из самозатухающего ПВХ

, полиамида или полипропилена. Если внутри возникнет короткое замыкание, гофра лишь оплавится, но не загорится.

Как вариант, кабель можно проложить в гофре по штукатурке. Но и у этого способа есть свои недостатки:

• через гофру можно протянуть только мягкий провод;
• со временем в штукатурке появятся трещины, и она будет осыпаться.

Надежнее всего прокладывать провод в металлической трубе. Она монтируется сложнее, чем гофра, и стоит дороже. Но ее отличает высокая прочность к сжатию, а в случае короткого замыкания она точно защитит дерево от возгорания.

Разводка в металлических трубах

При установке металлического рукава придерживайтесь следующих рекомендаций:

• чтобы трубка не ржавела, внутри она должна быть окрашена или оцинкована;
• на концы труб наденьте пластиковые заглушки – они защитят изоляцию от повреждения острыми неровностями.

Легче всего монтировать трубки из алюминия, так как они имеют малый вес и хорошо изгибаются.

Прокладывать безопасную электропроводку через металлический рукав или гофру в штукатурке – сложно и дорого, поэтому для деревянного здания лучше открытая проводка.

Как сделать БЕЗОПАСНУЮ открытую проводку

Открытая электропроводка в деревянном доме не всегда эстетично вписывается в интерьер, но все же она намного безопаснее и дешевле, чем скрытая. Рассмотрим самые популярные способы прокладки.

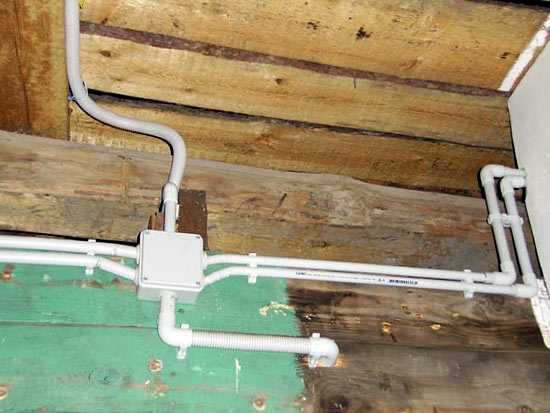

Вариант прокладки в специальной гофрированной трубе

Монтаж в гофре

Монтируется просто: провод протягивается по гибкой гофре из негорючего материала. В одну трубку можно поместить сразу несколько кабелей.

Из-за того что гофрированная трубка хорошо собирает пыль и подходит не для каждого интерьера, ее часто применяют именно в подсобных помещениях дома или для наружной прокладки. Чтобы проводка не слишком выбивалась из интерьера, вы можете подобрать подходящий цвет: красный, черный, серый или прозрачный. При необходимости можно даже покрасить гофру.

Сеть нужно спланировать так, чтобы трубы не пересекались, потому что это нарушает правила ПУЭ и выглядит неэстетично. Рассчитывайте и покупайте монтажные аксессуары только после составления полного проекта проводки.

Чтобы правильно подобрать диаметр гофры, вставьте в нее проводку. При этом пустота должна занимать половину объема, иначе кабель будет постоянно застревать при прокладке.

Гофра монтируется на пластиковые клипсы, которые крепятся к потолку или стенам дюбель-гвоздями и шурупами. Чем толще трубка, тем плотнее нужно размещать крепления. Например, при диаметре 16 мм, клипсы должны быть расположены через каждые 30-40 см, а при толщине 32 мм или 40 мм – через 20-30 см.

Перед установкой отметьте карандашом или мелом места, где будут расположены клипсы. Затем просверлите отверстие, вставьте дюбель и прикрепите клипс специальным гвоздем или шурупом. Гофра устанавливается легким нажатием трубки на клипс. Чтобы ее снять – потяните трубку на себя.

Гофротрубу можно еще монтировать металлическими скобами или самозатягивающимися хомутами. Но их лучше использовать только тогда, когда необходим быстрый монтаж. К тому же сорвать гофру со скобы сложнее.

Более эстетичный вариант — в кабель-канале

Кабель-канал, проложенный у потолка, с ответвлениями

Кабель-канал обязательно должен быть из негорючего пластика, иначе в случае короткого замыкания он только распространит огонь и увеличит вероятность пожара.

При открытой проводке отрезки кабель-канала можно монтировать под любым углом. Например, чтобы сэкономить материалы, его можно проложить по диагонали стены. Кроме того, кабель-канал проводят по потолку, а от него прокладывают вниз перпендикулярные отрезки или наоборот – проводят его по полу и кидают отрезки перпендикулярно вверх.

Вариантов для выбора каналов много, так как их конструкция может быть напольной, потолочной и стандартной. Кроме того, вы можете подобрать любой цвет. Для деревянного дома подойдут стилизованные модели, сделанные под дуб или сосну.

Перед покупкой нужно разработать детальный проект проводки и посчитать количество и набор аксессуаров для установки кабель-канала. Его размеры подбирайте по количеству и сечению проводников. Лучше взять габариты с запасом, потому что если проводов будет слишком много, не закроется крышка.

В большинстве кабель-каналов есть перегородка. С ее помощью можно разделить информационные и силовые линии. Например, если проложить интернет-кабель вместе с фазой – упадет скорость передачи данных из-за электромагнитного поля силовой линии.

Для изгибов кабель-канала применяются специальные углы. Их можно сделать и самому, просто срезав часть короба. Но проводка с комплектными аксессуарами быстрее монтируется и красивее выглядит.

К деревянным стенам кабель-канал прикручивается обычными шурупами. Монтировать лучше начиная от входа в помещение и до потребителей. В такой последовательности легче разветвить проводку. Сначала прикрутите сам пластиковый корпус, а потом протягивайте по нему провод. Корпус закрывается крышкой, которая вставляется в пазы и зажимается до щелчка.

Даже кабель можно проложить «со вкусом» – оставить открытым «под ретро»

Ретро стиль

Это самая простая электропроводка, и она отлично вписывается в интерьер деревянного дома. Для нее используются специальные провода «ретро» – скрученные попарно или заплетенные в косичку по три. У них двойная изоляция – нижний слой из ПВХ, а верхний из шелковой ткани, пропитанной негорючим веществом.

Провода крепятся на специальные фарфоровые ролики, усаженные на саморезы по дереву. Расстояние между ними должно быть 40-50 см. Такие провода соединяются либо пайкой, либо клеммниками Ваго.

Однако у ретро-проводки есть ряд недостатков. Прежде всего, кабель намного дороже обычного и у него ограниченное сечение. Для сравнения: специальный негорючий ВВГнг стоит дешевле, чем провод «ретро» (для примера ссылка на ВВГ кабель в электротехническом интернет-магазине).

Самое большое сечение ретро – 2,5 мм². Он выдерживает нагрузку до 5 кВт. Например, для загородного дома с электроотоплением этого может быть недостаточно.

Чтобы не случилось пожара, понадобится провод правильного сечения. Кроме того, для деревянных стен желательно, чтобы его изоляция была из негорючего материала.

Как выбрать негорючий кабель?

Важно выбирать кабель с негорючей изоляцией

Чтобы в случае КЗ, огонь не распространился вдоль всего провода, возьмите кабель с негорючей изоляцией. Он обозначается маркировками:

• нг – не распространяет горение. Если его поджечь, он будет постепенно затухать, не распространяя огонь;
• нг-нд – не распространяет горение и выделяет мало дыма. При горении изоляция самозатухает, при этом выделяет мало дыма.
  С одной стороны, при низком выделении дыма труднее заметить очаг возгорания, с другой – при пожаре вы меньше рискуете отравиться ядовитым дымом от изоляции.

Для деревянного дома подойдет ВВГнг или ВВГнг-нд (ВВГнг-LS). Он дороже ВВГ с обычной оболочкой из ПВХ, но в разы безопаснее. Кроме основных маркировок, встречаются и другие модификации:

• нг-LS – с пониженным газо- и дымовыделением;
• нг-HF – не выделяет разрушающих газообразных продуктов горения;
• нг-FRLS – огнестойкий, с пониженным газо- и дымовыделением;
• нг-FRHF – огнестойкий, не выделяет разрушающих газообразных продуктов горения;
• нг-LSLTX – с пониженным газо- и дымовыделением. Низкая токсичность при горении;
• нг-HFLTX – не выделяет разрушающих газообразных продуктов горения. Низкая токсичность при горении.

Все они подходят для проводки в деревянном доме. Но для большей безопасности лучше брать нг-LS или нг-HF, так как у них есть важное свойство – самозатухание. Притом их стоимость, по сравнению с другими модификациями, меньше.

Частые причины короткого замыкания

Варианты соединения

Качество кабеля или неправильная прокладка не всегда являются главной причиной аварии в сети. Например, короткое замыкание случается и по другим причинам:

Недостаточное сечение – при высокой нагрузке кабель с недостаточным сечением нагревается, оплавляет изоляцию и фаза замыкается с нейтралью, после чего буквально «горит» весь провод.

Механическое повреждение кабеля, при котором фаза соприкасается с нулем. После этого искрится проводка и сжигается все вокруг контактной зоны.

Неправильно выбранный тип кабеля – например, если проложить ВВГ с оболочкой из ПВХ снаружи в открытую, изоляция будет разрушаться под солнцем. Со временем она осыплется и оголенные участки проводов соприкоснутся, что приведет к КЗ.

Неправильное соединение проводов – одна из самых распространенных причин. При монтаже электропроводки приходится добавлять и соединять кабель, часто именно из-за неправильного соединения случается КЗ.

В быту применяются разные способы соединения проводов:

Скрутка – «дедовский метод», когда оголенные окончания скручиваются, а затем обматываются изолентой. Ненадежный способ, так как изолента часто ослабевает, из-за чего нарушается изоляция. В последствии может случиться короткое замыкание или утечка тока.

Спайка – аналогична скрутке, только жилы еще припаиваются. Проблема та же, что и в скрутке – сползает изолента и нарушается изоляция со всеми вытекающими последствиями. Применяется в основном для проводников с малым сечением.

Сварка – для кабелей с большим сечением. Жилы между собой привариваются, затем соединение обматывается изолентой. Не всегда получается приварить ровно, поэтому изоляция на месте соединения прилегает неплотно, соответственно, существует риск короткого замыкания.

Опрессовка – оголенные жилы спрессовываются в специальной гильзе, затем место соединения закрывается термоусадочной трубкой. Это надежный способ соединения, а сами гильзы стоят недорого. Однако соединение монтируется дольше, чем скрутка.

СИЗ – жилы скручиваются в соединяющем зажиме – колпачке с изоляцией. Соединение быстро монтируется, но держит контакт хуже, чем клеммник.

Винтовые соединения – провода соединяются при помощи винтовых контактных зажимов в корпусе из диэлектрика. Единственная проблема – зажим может ослабнуть, из-за чего уменьшится прочность контакта и он начнет греться, оплавливая корпус.

Болтовые соединения – на болт накручиваются две жилы, между которыми насаживается шайба, а затем закручиваются гайкой. Проблема этого способа в том, что сложно сделать изоляцию соединения. Применяется в основном на ЛЭП.

Самозажимные клеммники (Wago) – провода фиксируются в корпусе клеммника самозажимными ручками. Это самый быстрый и удобный способ монтажа. Со временем соединение не теряет прочности и не нарушается изоляция. Перед покупкой рекомендуется детально посмотреть, как выглядят оригинальные WAGO и «покрутить» объемные фото.

Поддельный клеммник Wago может сгореть

На форумах можно прочитать о том, что клеммники Wago – горят. На самом деле в основном горят подделки. В них используется более дешевый пластик и меньше контактная площадь соединений. Из-за этого контакт греется и оплавляет корпус. О том, как отличить настоящие Ваго от поддельных, важно ознакомиться дополнительно.

В деревянном доме риск возникновения пожара очень высокий, поэтому лучше перестрахуйтесь и сделайте качественные соединения. Короткие замыкания случаются в местах с нарушенной изоляцией или со слабым соединением контактов. «Дедовская» скрутка дешевле, но стоит ли она того?! Лучше купите набор гильз или клеммников и сделайте качественную проводку.

Даже если у вас будет идеальный тип кабеля правильного сечения и все соединения сделаны правильно и по ГОСТу, все равно нет 100% гарантии, что не случится КЗ или утечки тока.

Как предотвратить пожар в деревянном доме?

Необходимы автоматический выключатель и УЗО

Из всех видов аварий в электросети к пожару может привести короткое замыкание и утечка тока. От КЗ защищает автоматический выключатель, а от утечек – УЗО. Для качественной защиты нужно правильно подобрать номинал автоматики.

Чтобы рассчитать силу тока для однофазной сети, нужно максимально возможную нагрузку на защищаемой линии разделить на напряжение. Например, на кухне у вас установлена розетка, в которую включается только холодильник или микроволновка и больше ничего. Мощность холодильника – 400 Вт, а микроволновки – 1000 Вт. Но в розетке может стоять тройник, в который будет включен и холодильник, и микроволновка. Максимальная нагрузка на этой линии – 1400 Вт. Рассчитываем, сколько это будет ампер:

1400Вт/220В = 6,4А.

Ближайший по номиналу вверх автомат – на 8 А, а УЗО — на 10 А. Его и выбираем.

Номинал автомата всегда должен быть равен или превышать УЗО. Если он будет ниже, то при перегрузке сетевой линии УЗО перегорит раньше, чем сработает АВ.

В трехфазной сети максимальную нагрузку нужно разделить на напряжение и коэффициент мощности – косинус «фи», он равен √3 ≈ 1,73. Например, если у вас стоит трехфазная электроплита мощностью 2 кВт, максимальная сила тока в сети будет равна:

2000Вт/(380В×1,73) = 3А.

Вам понадобится трехфазный автомат на 4 А и УЗО – на 16 А (минимальный номинал в трехфазных УЗО).

Если выбрать слишком высокий номинал автомата, на линии может случиться перегрузка, из-за чего нагретая жила в проводе оплавит изоляцию, прежде чем автомат расцепит линию. А это повышает вероятность короткого замыкания. С другой стороны, автомат низкого номинала будет постоянно выбивать.

Пожарозащитные УЗО реагируют на ток утечки от 100 мА. Тем не менее, вы можете взять УЗО на 10 мА или 30 мА, защищающие еще и от удара тока. Они защитят и от пожара, но здесь главное – не переборщить, так как во многих сетях случаются ложные утечки. Например, если в сети старая проводка, изоляция может пропускать небольшие утечки и УЗО будет срабатывать постоянно, расцепляя линию. В деревянном доме лучше поставить несколько УЗО:

• с током утечки 100 мА – на вводе, для защиты от пожара, если по какой-либо причине не сработает УЗО на одной из линий;
• по 30 мА – на розеточную линию и освещение. В случае утечки вы сможете быстрее обнаружить ее причину;
• на 10 мА – в ванную и детскую комнаты. При контакте с водой увеличивается проводимость тока и даже маленькая утечка может стать опасной. Дети более уязвимы для тока, чем взрослые, поэтому лучше перестрахуйтесь и поставьте УЗО на 10 мА.

У проводки и электроприборов есть срок годности. Со временем изоляция теряет прочность и ослабевают контакты. Постепенно возрастает риск короткого замыкания или утечки тока, последствием чего может стать возгорание. А в деревянном доме очаг возгорания особо опасен. Чтобы не случилось пожара:

• выберите кабель с негорючей изоляцией;
• для прокладки выбирайте гофру и кабель-каналы из пластика «НГ»;
• правильно рассчитайте сечение, при необходимости возьмите с запасом;
• не экономьте на скрутке и «монтажных мелочах»;
• поставьте хорошую правильно подобранную автоматику.

​Материал подготовлен на основании консультации технических консультантов интернет-магазина АксиомПлюс +38 (044) 38-38-960

Монтаж электропроводки в деревянном доме

Специфика монтажа электропроводки в деревянном доме заключается в том, что дерево является горючим материалом. Поэтому любая неисправность, связанная с коротким замыканием, перегрузкой кабельных линий и их перегревом, может привести к возгоранию и возгоранию.

Поэтому особенности монтажа электропроводки в деревянном доме таковы: скрытая проводка — либо в металлических трубах, либо по контуру штукатурки. Открытая проводка — строго либо в гофротрубе, либо в коробках, либо на роликах.

Кроме того, установка выключателей и розеток на деревянные стены возможна только при использовании теплоизоляционных накладок из материала, не распространяющего горение. Часто такие накладки идут в комплекте с электротехническими изделиями.

Ну и, конечно же, в деревянном доме особое значение имеют защитное заземление, тщательно подобранная настройка максимальной токовой защиты (автоматы) и надежные электрические контакты в распределительных устройствах и распределительных коробках. Об этом виде устройства безопасной электропроводки читайте здесь: Электропроводка в деревянном доме

Этапы монтажа электропроводки в деревянном доме следующие:

1. Подготовка внутренней трассы.

Для открытой проводки это будет монтаж кабель-каналов, зажимов для крепления гофротрубы или роликов. Для скрытой проводки в металлических трубах это будет установка специальных хомутов и крепление самих труб, а для разводки по эскизу из штукатурки это будет сделано. В качестве крепежа используются обычные шурупы по дереву с крупной резьбой или обычные тонкие гвозди.

Прокладку трассы производить по предварительной графической разметке, либо по нитям шпагата или лески. Участки маршрута должны быть строго вертикальными или горизонтальными, а переходы выполняются только под прямым углом. Особенно это касается скрытой проводки, для которой желательно заранее составить подробный план прохождения кабельных трасс.

2. Вход.

Ввод кабеля в подавляющем большинстве случаев выполняется ответвлением ЛЭП. Используемый для этого СИП провод и соответствующая арматура. Так как СИП не очень удобен для разделки и соединения внутри щита из-за высокой жесткости, этот провод часто не протягивают в дом, устанавливая коробку с двухполюсным автоматическим выключателем снаружи стены для защиты кабеля в проеме стены. СИП соединяется с верхними хомутами наружной коробки, а, например, обычный ВВГ-нг выходит из нижних хомутов через проходку в стене. В этом случае проходка стен осуществляется по правилам, описанным ниже.

3. Прокладка кабельных линий в деревянном доме.

Как для скрытой, так и для открытой проводки подходят кабели марок ВВГ-нг (желательно с индексом ls) или NYM. Если мы имеем дело с ящиками, то заранее отмеряем отрезки кабельных линий, упаковываем их в соответствующий участок ящика и закрываем крышкой. Не следует забывать, что процент заполнения пространства коробки пусть и не строго, но нормируется примерно на уровне 50%.

Чтобы убедиться, что это не зря, попробуйте экспериментально закрыть крышку коробки, которая забита под завязку, особенно если есть угловые переходы. Эта задача практически невыполнима. Но в любом случае, а особенно при большом количестве прокладываемых кабелей, очень удобными будут коробки, имеющиеся, например, в ассортименте продукции Legrand и позволяющие прокладывать кабели поочередно, без фиксации крышки.

Если проводим скрытую проводку в трубах, то, установив отрезки труб в хомуты, выполняем протяжку мерных тросов. При необходимости используйте протяжку из стальной проволоки. Протянув кабель через секцию, установите муфту и повторите операцию с другой секцией. Таким образом, повторяем операцию до тех пор, пока не будет смонтирована вся линия.

Ролики для монтажа открытой проводки редко используются сегодня. Их неудобно использовать для монтажа многожильных и толстых кабелей. А при использовании одножильных проводов, типа РКГМ или специализированной витой проволоки для обратной проводки, красиво уложить несколько кабелей на одну линию невозможно. Поэтому проводка на роликах сегодня — это, в большинстве случаев, просто «фишка», добавляющая стиля.

Однако, если на участке есть только одна линия тонкого провода, установка будет предельно простой. В петлю витой проволоки вставляется ролик, который удерживает кабельную линию, выдерживая стандартное расстояние от горючей стены.

При установке на гипсовый эскиз проще всего использовать специальные пластиковые скобы с гвоздями для них в комплекте.

Если открытая проводка монтируется в гофрированные трубы, то, как правило, кабель протягивается в трубу до начала монтажа и нарезается по размеру уже вместе с гофрой. Во всех случаях не забывайте, что каждая кабельная линия должна быть промаркирована: впоследствии установщик сможет разобраться, откуда и куда идет каждый кабель.

4. Проходки в стенах.

Проходки в стенах и их исполнение нормируются по следующим причинам: площадь проходки ограничена, отвод тепла в нее затруднен. Поэтому при перегрузке или коротком замыкании существует очевидный риск того, что именно в пределах пробития стенки произойдет недопустимый перегрев. А для деревянных стен такая ситуация чревата пожаром и пожаром. Поэтому при монтаже необходимо обеспечить огнестойкость каждой стеновой проходки, а кроме того, исключить возможность распространения огня через эти проходки в случае возникновения пожара.

С другой стороны, такое явление, как усадка стен и строительных конструкций, давно известно в строительстве. Усадка – это деформация, вызванная временем эксплуатации и другими факторами, которые сложно зарегистрировать. Однако эти деформации теоретически могут привести к повреждению кабеля в проходке через стену. Поэтому проникновение кабеля в стену также нуждается в механической защите от повреждений.

Всего проходка кабеля через стену в деревянном доме выполняется в следующей последовательности: сверлится сквозное отверстие, внутрь которого устанавливается стальная труба, имеющая длину по размеру стены. Через трубу протягиваются кабели, а в последующем оставшееся внутреннее пространство трубы заполняется огнеупорным материалом – асбестовой нитью, специальной огнеупорной пеной или просто цементным раствором.

Сама трубка, если подойти к вопросу достаточно строго, должна быть заземлена (однако это требование часто не соблюдается — заземлить каждую трубку в каждой проходке сложно, а опасность незаземленной трубки минимальна) .

5. Монтаж распределительных коробок, подрозетников и распределительных устройств.

Если проводим скрытую проводку с использованием металлических труб, то перед зашивкой стен и труб необходимо позаботиться о выводе всех необходимых кабелей. В месте выхода кабелей следует подготовить отверстия для установки подрозетников и ответвительных коробок. Там, где будет установлен распределительный щит, также потребуются отверстия. Причем, если купюра купюра, то отверстия будут иметь произвольную форму, а их края нужно будет скрыть под слоем защитного материала, чтобы не повредить изоляцию кабелей.

А если щит встроенный, то отверстие в кожухе должно быть строго определенных размеров и форм, позволяющих установить корпус щита, при условии, что буртик щита полностью скрывает край отверстия под ним.

Чтобы сделать отверстия под розетки и ответвительные коробки, следует использовать дисковые пилы (коронки) по дереву. Главное действовать очень аккуратно, чтобы не повредить кабели.

После того, как обшивка стен полностью завершена, и подготовлены необходимые отверстия, коробки, подрозетники и сам он устанавливаются непосредственно на вводной распределительный щит.

При проведении скрытой проводки по контуру штукатурки предпочтение лучше отдать розеткам, выключателям, коробкам и распределительным щитам накладного исполнения. Сделать отверстия для монтажа скрытых элементов в сплошной деревянной стене не только сложно, но и небезопасно в дальнейшем с точки зрения пожарных и строителей.

Поэтому кабели в местах будущей установки элементов просто выводятся наружу. Устанавливается корпус распределительного щита, устанавливаются изоляционные прокладки под розетки и выключатели (если есть, так как при наличии эскиза штукатурки такая подкладка не нужна). Ставятся распределительные коробки, кабели в которых можно сразу подключить, а саму коробку закрыть. Все остальные работы выполняются после внутренней отделки.

В составе электропроводки на роликах, в кабель-каналах и в гофрированной трубе применяются только электротехнические изделия накладного исполнения. Изолирующие прокладки для розеток и выключателей здесь просто необходимы.

Использование таких элементов, как гофра, ролики или кабель-канал, предполагает, что отделка деревянных стен производиться не будет, а значит, ждать нечего: в один ход выключатели, розетки, светильники, распределительные коробки , панель ввода установлены. Подключения и отключения производятся практически сразу – монтаж электропроводки занимает меньший промежуток времени, хотя по трудоемкости открытая проводка едва ли уступает скрытой.

Для скрытой проводки все перечисленные работы можно выделить в отдельный этап, к которому переходят после завершения внутренней отделки.

6. Установка розеток, выключателей, светильников; реализация исключений.

Особых хитростей на данном этапе нет. Вот чистое помещение с готовой отделкой. Необходимо аккуратно подключить и установить приборы, подключить светильники и отключить вводной щиток. Все это нужно делать в строгом соответствии с цветовой маркировкой жил кабеля, в первую очередь потому, что потом все это будет легче обслуживать и ремонтировать.

Все эти работы лучше проводить после отделки, т.к. при проведении отделочных работ для розеток, светильников, выключателей и панелей есть вероятность повреждения и порчи.

7. Установка заземляющего устройства.

Шины PE и N во вводном щитке должны быть соединены перемычкой, а шина PE служит главной шиной заземления (ГЗЗ). Это означает, что он должен быть подключен к заземляющему устройству (памяти).

Это устройство находится в земле возле стены дома. Физически он обычно состоит из трех и более стальных стержней диаметром 16 мм и длиной 3 м, соединенных между собой при помощи сварной полосы от 4 до 40 мм. Зарядное устройство полностью находится в земле, стержни расположены вертикально, а для соединения с доской пола выведена на стену дома такая же полоса 4 на 40 мм. Закрашивать ту часть памяти, которая находится в земле, запрещено.

Для соединения зарядного устройства и ГЗШ следует использовать одножильный провод сечением не менее сечения вводного кабеля, а к шине зарядного устройства — с помощью кабельного наконечника и болтового соединения.

По окончании монтажных работ должно быть измерено электрическое сопротивление зарядного устройства и быть не более 8 Ом для однофазной сети 220 вольт (4 Ом для трехфазной сети 380 вольт).

Александр Молоков

Что нужно знать перед покупкой

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 13.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Стэнли К. Патц / Getty Images

Прокладка электрического кабеля от электрощита к таким устройствам, как розетки или выключатели, лежит в основе любого электрического проекта. Выбор электрического кабеля зависит не только от требований проекта, но и от вашего уровня навыков и опыта.

Вот почему домовладельцы, как правило, тяготеют к NM или неметаллическим электрическим кабелям (Romex — популярная марка NM-кабелей). Проволока NM легкая, простая в обращении и недорогая. Его легко резать, рвать и зачищать, а также он легко проходит через отверстия в шпильках.

Но иногда вы можете открыть стену или потолок и столкнуться с ребристым кабелем в металлической оболочке, называемым BX. В некоторых случаях вы можете использовать кабель BX вместо кабеля NM.

Хотя кабель BX широко использовался в прошлом, он не ушел в прошлое. Даже в новых проектах у вас по-прежнему есть выбор: использовать кабель BX с металлической оболочкой или кабель NM с пластиковой оболочкой, и есть много веских причин, по которым вы можете решить использовать BX.

Что такое кабель и провод BX

Под альтернативными названиями, такими как кабель с металлической оболочкой, тип AC, MC, Greenfield или бронированный кабель, кабель BX представляет собой набор изолированных проводов с пластиковым покрытием (обычно калибра 14 или 12), связанных вместе и защищенных лентой. как металлическая обшивка.

На первый взгляд, металлическая обшивка BX выглядит как единая ребристая металлическая трубка. На самом деле это металлическая нить, которая проходит по спирали или закручена вокруг проводов.

BX противопоставляется более новому кабелю NM, что означает «неметаллический». Вместо металлической оболочки у NM есть гладкое виниловое покрытие, которое легко рвать и протягивать через отверстия в шпильках. Romex — одна из популярных марок электрических кабелей NM.

Основное различие между BX и NM заключается в том, что BX может обеспечивать заземление через внешний металлический корпус. Этот кожух нужно прикрепить к металлическим ящикам.

Еще одно отличие заключается в том, что некоторые типы кабелей BX можно прокладывать в открытых местах, как в помещении, так и на открытом воздухе. Кабель и электропроводка NM должны всегда прокладываться в закрытом месте (обычно в стене, потолке или под полом). Всегда сверяйтесь с местными строительными и электрическими нормами и правилами, чтобы не оставлять кабель BX открытым.

Срок службы кабеля BX и его замена

Как и в случае с любым другим кабелем, если броня надрезана, порезана или разорвана, провода внутри могут быть повреждены. Броня BX, хотя и намного прочнее, чем винил NM, все же может быть пробита решительным и неудачно установленным гвоздем или винтом. Однако, за исключением электрических проводов, проложенных по жестким металлическим каналам, ни один другой тип электрического кабеля не имеет такой прочной внешней оболочки, как кабель BX.

На проводах внутри брони может наблюдаться ухудшение резиновой изоляции. Но это может быть только на открытых концах. Если вы сорвете металлическую обшивку, вы можете обнаружить, что изоляция все еще хорошая.

Если старая проводка BX находится в хорошем состоянии и может выдерживать более высокие сегодняшние требования к мощности, обычно нет причин для ее замены. В отличие от старых проводов с ручкой и трубкой начала 20 века, оболочка провода не станет липкой и не испортится со временем.

Старую проводку BX не нужно снимать, если только покрытие проводов внутри оболочки не находится в плохом состоянии.

Кабель BX по сравнению с электрическим кабелем NM

Кабель Кабель Модель Виниловая оболочка кабеля Кабель Кабель Кабель

	Кабель BX	Кабель НМ
Разрыв	BX трудно оторвать без специального инструмента.	NM гораздо легче оторвать. Это достигается с помощью недорогого кабельного рыхлителя.
Стоимость	BX дороже, чем кабель NM.	NM, как правило, стоит примерно на 25 процентов дешевле, чем кабель BX, поскольку он легче и использует меньше исходных материалов.
Обработка	BX тяжелая и с трудом проходит через шпильки.	Кабель NM не только легкий, но и благодаря скользкому покрытию кабель легко протягивается через отверстия в шпильках.
Безопасность	BX безопаснее NM, так как металлическая броня хорошо защищает от случайных пробитий.	NM легко пробивается.
Заземление	BX заземляется через металлическую броню или внутренний заземляющий провод зеленого цвета с пластиковым покрытием.	Поскольку винил не является проводником, заземление обеспечивается отдельным оголенным медным заземляющим проводом в жгуте.
Резка	BX режется ножовкой. А еще лучше использовать специальный инструмент для резки бронированного кабеля.	NM можно разрезать пассатижами или даже кусачками на инструменте для зачистки проводов.
Код	BX принят Национальным электротехническим кодексом (NEC). Старые кабели BX без внутренней соединительной полосы не принимаются NEC.	NM также одобрен NEC.

Как обрезать кабель BX

Существует три метода разрыва или снятия внешней металлической брони кабеля ВХ: с помощью специального режущего инструмента ВХ, ножовки или вручную с помощью плоскогубцев.

Разрыв кабеля

Разрыв электрического кабеля означает разрыв, оттягивание и удаление внешней оболочки, защищающей набор жгутов проводов. Разрыв отличается от зачистки проводов . Зачистка провода означает удаление пластикового покрытия с отдельного электрического провода.

Режущий инструмент BX

Если вы планируете много резать, вы можете приобрести специальный резак BX, такой как Roto-Split. Этот инструмент стоит от 20 до 50 долларов и делает работу по разделке и разрыву кабеля BX намного проще и безопаснее, чем вручную.

После того, как вы вставите кабель в канавку инструмента, вы поворачиваете ручку, чтобы режущий диск срезал металлическую оболочку. Инструмент откалиброван для резки металла, но останавливается, не касаясь внутренних проводов.

Резка BX вручную

Можно резать и разрывать броню без режущего инструмента BX. Вы можете разрезать внешнюю броню ножовкой, используя крепкие кусачки для проволоки или плоскогубцы.

При таком способе есть опасность надрезать изоляцию на внутренних проводах, не говоря уже о том, чтобы поранить пальцы об острую металлическую броню.

Разработка и история кабелей BX

BX — один из первых типов электрических кабелей, разработанных как для бытового, так и для коммерческого использования в начале 20 века.

Ранние формы BX все еще могут быть обнаружены домовладельцами, ремонтирующими свои дома. Неясно, как термин «BX» стал обозначать кабель с металлической броней, но он может иметь какое-то отношение к продукту, впервые произведенному в районе Бронкса в Нью-Йорке.

Первые отчеты об использовании кабеля BX относятся к 1910 году. Широкое производство и использование кабеля BX началось в 1920-х годах, когда BX рекламировался как современное, безопасное и огнеупорное усовершенствование по сравнению со старой проводкой с тканевой оболочкой.

Что купить: кабель или провод BX?

Как домашнему электрику, вам, вероятно, будет легче обращаться, разрывать и тянуть электрический кабель марки NM или Romex. Если особенности работы или электротехнические правила не требуют использования кабеля BX, ваш проект электропроводки будет выполняться быстрее с проводкой NM с пластиковой оболочкой.

Кабель BX тяжелый, а его поверхность рифленая, что затрудняет протягивание через отверстия в шпильках. Металлическую оболочку кабеля BX трудно разрезать, не надрезав и не оторвав внутренний провод. Кабель NM также представляет опасность повреждения внутренних проводов. Но поскольку внешняя оболочка мягче, для ее разрезания требуется меньше усилий.

Кроме того, хотя в магазинах товаров для дома по-прежнему продаются кабели BX, любители «сделай сам» найдут гораздо больший выбор кабелей NM в розничных торговых точках.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
