Сказ про широкополосный динамик

Создано 27.01.2020 22:13. Обновлено 17.04.2020 08:44. Автор: Дмитрий Пирожков.

Звук — неотъемлемая часть человеческого общества. С первым жизненным вздохом человек слышит самые разные звуки. Именно поэтому невозможно представить себе беззвучную современную цивилизацию. Технологии проникли во все уголки жизнедеятельности человека, они же позволяют получать широчайший диапазон самых разных звуков.

Чтобы услышать звуки у человека есть универсальный естественный аппарат — слух. Чтобы издать звуки во всех естественных диапазонах, инженерной мыслью создан излучатель звуков. Именно такой прибор использует способность человеческого уха улавливать возбужденные механические колебания.

Что такое широкополосный динамик?

По мере развития прогресса было придумано множество изделий, излучающих звуки самых разных диапазонов, но наиболее популярным стал электродинамический громкоговоритель.

Устройство динамика довольно проста и универсальна. На катушку, находящуюся внутри постоянного магнита, подается напряжение звуковой частоты. Колебания, выдаваемые катушкой, передаются на диффузор. Механические колебания, возбуждаемые катушкой, передаются в воздух. Ухо улавливает данные механические колебания и человек слышит звук.

Учитывая, что слушать музыку и прочие передачи, сопровождаемые звуком, хочется всегда и везде, то появляется необходимость в создании универсального звукового излучателя. Специализированные динамики прекрасно работают в узком диапазоне, но это нужно далеко не сем и не всегда. А вот средние частоты востребованы больше всех.

Именно поэтому появилась необходимость в создании популярных широкополосных динамиков, которые наряду со средними частотами воспроизводят и низкие, и высокие. Безусловно, весь диапазон звуков на одном излучателе воспроизвести невозможно, но востребованность таких динамиком обуславливается рядом причин. Прежде всего тем, что конструкция узкоспециализированных излучателей часто бывает довольно громоздкой.

Кроме того, цена у таких изделий выше, ведь за качество приходится платить. Не каждому это по карману.

Широкополосный динамик это экономный вариант, когда один динамик воспроизводит всю полосу частот.

А вот попсу с новостями, а также музыку в автомобиле вполне можно слушать без кроссовера через дешевый широкополосный динамик. Этим и объясняется устойчивая популярность именно широкополосных систем. Бытовая техника, смартфоны, телевизоры, портативные колонки — везде нашли своё применение широкополосные динамики.

Кроме того, универсальные излучатели, рассчитанные на широкий звуковой диапазон, устанавливаются в рупорных системах и трубах Войта.

Рупорные акустические системы

Пытаясь с помощью широкополосных динамиков «укротить» как можно больший диапазон звуков изготовители сталкиваются с рядом проблем. Все зависит от того какой диапазон звуков необходимо произвести.

Низко чувствительные системы демонстрируют узкий динамический диапазон, особенно при понижении громкости. Выражается это в пропаже высоких и низких составляющих, которые «забиваются» среднечастотным звуком. Отчасти это происходит благодаря строению человеческого уха, наиболее оптимально приспособленного для восприятия именно средних звуков.

Что касается высоких частот, то звук, излучаемый маленькой диафрагмой высокочастотного динамика с небольшой амплитудой, просто теряется на фоне тех же средних частот. Решение данной проблемы находят в применении дополнительных устройств (темброблоки, АЧХ корректоры, тон компенсаторы и прочее), ухудшающих звуковоспроизведение.

Альтернативой выступает принципиально иной способ улучшения воспроизведения звука — улучшение КПД акустических систем с помощью рупоров (горнов). Такая оригинальная конструкция позволяет соотнести давление внешней воздушной среды и звукового давления диафрагмы излучателей. То приводит к минимизации искажений и выравниванию амплитудно-частотных характеристик широкополосных динамиков.

В Советском союзе очень любили создавать рупорные акустические системы на базе широкополосников 4А-28, например: Акустический агрегат с повышенным КПД на низких частотах.

Рис. 1. Широкополосные динамики 4А-28

Труба Войта

В 1930 году Пол Войт описал новый принцип создания акустической системы, так называемая расширяющаяся четвертьволновая труба (Tapered Quarter-Wave Pipe — TQWP). В данной рупорной системе используется частота резонанса динамической головки.

Преимуществами акустического принципа является отсутствие разделительных фильтров. Рупор и динамик разведены, то есть размещение динамика не начало рупора, а его сторона. Рупор выступает как обратная нагрузка для диффузора.

И опять же, наши радиолюбители строили трубы Войта, снова!, на динамиках 4А-28.

Конструкция широкополосного динамика

Выделяют два основных вида универсальных широкополосных динамиков — с центральным колпачком и конус-визером «дудка».

Первая конструкция больше похожа на обычный динамик с одним конус-куполом.

Рис. 2. Широкополосный динамик Visaton B 200/6 с центральным колпачком

А вот строение второй вариации динамика сложнее,опять тот же 4А-28. Такой излучатель содержит два конуса: большой как в обычных динамиках, и второй, встроенный внутри большого.

Диафрагма должна быть среднего размера с умеренными колебаниями. В противном случае большего искажения получит звук с высокой частотой. Что касается басов, то тут решение в увеличении размеров конуса, при сохраненном ходе, но при качественном диффузоре.

На сегодняшний день существует множество не только вариантов исполнения широкополосных динамиков, но и материалов, используемых при изготовлении диффузоров. Чтобы добиться минимизации искажений, производители идут на любые ухищрения. Одни излучатели, имеющие высокую эффективность, искажают низкие частоты, другие — требуют применения специального короба, для повышения басов. Применяя в конструкциях широкополосных динамиков усилители до 3 Вт, достигается высокая производительность.

Так как при использовании широкополосников хочется качественно (насколько это возможно) прослушивать весь диапазон частот (высокий, средний, низкий), то производители применяют при изготовлении диффузора бумагу или современную альтернативу ей — кевлар.

Так удается добиться гораздо более высокого результата.

Кроме того, есть уникальный опыт применения в качестве подвеса … кожи. Например, при изготовлении широкополосной акустики Кондо RUTHY-1-2-4 и Ongaku speakers используется замш для подвеса. Необычный подход, но достигается отличная чистота звука. В частности, проведено исследование широкополосника ADVENT, 2 полосы: 25 см НЧ + пищалка, закрытый ящик 60 литров.

Конструктивной особенностью динамика является неравномерное натяжение кожи в подвесе RCA-TELEFUNKEN. Чем ближе в диффузор — тем натяжение выше. Как итог — превосходный по своей чистоте тихий звук.

Рис. 3. Кожаный подвес в широкополосном динамике

Подробнее про кожаный подвес читаем в статье «Достоинство тихих звуков».

Также интересны исследования акустики, изготовленной с подмагниченными динамиками фирмы «Telefunken и ВЧ-головками фирмы «Peerless». В совокупности с ламповым усилителем и дополнительным рупором также достигнут невероятный уровень качества звука.

Познакомиться с оригинальным опытом можно в статье «Telefunken» — жизнь после смерти».

Помимо бумаги, кевлара и кожи в широкополосниках, для достижения качества звука в разных диапазонах, можно использовать даже алюминий и смолу. Бумага все же предпочтительнее, так как, не обладая повышенной жесткостью, она способна уменьшить резонанс. Особенно эффект заметен при покрытии бумаги лаком.

Недостатки широкополосников

Проблемы широкополосных динамиков известны:

  • нелинейные амплитудно-частотные характеристики;
  • провалы в границах частотного раздела
  • высокий уровень гармоник;
  • интермодуляционные искажения;
  • «горб» в области средних частот;
  • урезание низких частот;

Попытки расширить спектр качественного звучания в сторону низких частот приводит к увеличению площади излучателя.

Закрытая форма акустической системы не позволяет использовать фазоинверторную конструкцию колонок, для расширения низкочастотного диапазона. А применение динамиков с высокой чувствительностью еще больше разбалансирует АЧХ.

Автомобильная широкополосная акустика

Прослушивание музыки в современных автомобилях — это целый спектр особенностей акустических систем. И здесь широкополосные динамики также занимают существенную долю, так как ограниченный объем авто не позволяет развернуться любителям по-настоящему качественного звука, требующего сложных конструкций.

В автомобиле с задачей передачи приемлемого звука вполне справиться широкополосник в диаметр диффузора 8,10 или 12 см. Стоит сразу отметить, что низкие и высокие частоты на таком динамике воспроизводятся без применения кроссовера — специального разделительного фильтра звуковых частот.

При выборе широкополосного динамика для своего автомобиля следует акцентировать внимание на некоторых аспектах. Так, в зависимости от размера салона и свободного объема важен размер динамика, а также общие требования к высоким и низким частотам.

Рассеивание звука во всех направлениях (дисперсию) также необходимо учитывать. Так, если рассеивание плохое, то звучание будет глухим, а вот если еще на стадии покупки вы слышите естественный звук, то все в порядке. Для басов нужен дополнительный сабвуфер, который выступает в качестве компенсатора низких частот. Таким компенсатором могут выступить 10-ти дюймовые колонки. Помимо всего прочего, следует прослушать звучание на разных уровнях громкости.

Так как в авто не всегда достаточно места для крупногабаритных колонок, то качество звучания среднеразмерных конструкций можно улучшить с помощью звукового процессора, встроенного в современные магнитолы.

Рекомендации для автомеломанов

В общих случаях в автоакустике рекомендованы широкополосные акустические системы с фазоинвертором, то есть корпус акустики должен вентилироваться. Пускай басы и не будут звучать отлично, а ВЧ будут плосковаты, все же в целом звук будет вполне приемлемым для автомобильного салона.

Однако учитывая вышеуказанные недостатки широкополосные динамики не смогут удовлетворить запросы по качеству звучания, особенно при желании выделить высокие и низкие частоты. Один, пускай и универсальный излучатель не сможет компенсировать все искажения, «провалы», затухания звука в разных звуковых секторах. Хотя и существуют ситуации, когда широкополосный динамик подойдет в качестве излучателя, ценители чистого и объемного звука откажутся от такой системы.

Более надежной, качественной, хотя и дешевой альтернативой первому варианту могут выступить коаксиальные модели. Принципиальное отличие данной системы от широкополосных излучателей — это воспроизведение каждой звуковой области своим динамиком.

Подводя итог, следует понимать, что любая универсальная система, от которой требуется воспроизведения звука в широком диапазоне, будет в той ил иной мере искажать звук. Именно поэтому использование оригинальных материалов для изготовления диффузоров, конструктивных особенностей корпусов широкополосных динамиков, а также применение электронных настроек позволяет добиться максимального результата в указанных условиях.

Широкополосные динамики вобрали в себя все лучшее в области акустических технологий, поэтому оптимальны в соотношении цена/качество, а потому — наиболее по-прежнему популярны, несмотря на ряд очевидных недостатков.

И наш совет прост — берите компонентные системы. Вы тогда получите удовольствие от звука.

Читайте также



Все Динамики BEYMA (Громкоговорители BEYMA) Цена | Сравнение | Обзор | Отзывы | Цена производителя

Является одной из лучших компаний-производителей в области профессиональных динамических головок (громкоговорителей).

Высокое качество процесса производства динамиков Beyma заложено как в развитии, так и в самой корпоративной культуре компании, где все сотрудники компании BEYMA вовлечены на всех этапах производства, от скрупулезных научных исследований до точного изготовления динамических головок (динамиков)

Системы контроля в соответствии со стандартом качества ISO-9000 и модель управления предприятием EFMQ способствуют достижению цели компании её сотрудниками.

Непрерывные технологические инновации производства, позволяющие выпускать динамические головки (динамики)высочайшего качества.

Клиенто-ориентированность компании.

Наилучшим образом удовлетворяет все потребности покупателей компания Beyma, направляя основной вектор в развитие взаимоотношений с потребителем. Разумеется, сертифицированные динамические головки упрощают схему процесса сертификации производителям акустических систем.

Всемирную известность и признание компании BEYMA принесли настойчивость и многолетний опыт, а оОгромный позитивный имидж компании BEYMA дало регулярное участие в большом количестве международных музыкальных мероприятий.

Компания BEYMA является членом различных профессиональных акустических ассоциаций: NSCA, AES, и т.д.

Благодаря реализации инновационных технологий, эффективному сервисному обслуживанию и технической помощи своих клиентов — Динамики компании Acustica BEYMA S. A. признаны во всём мире.

Широкий спектр выпускаемых динамических головок (динамиков).

Все громкоговорители компании BEYMA разделяются на четыре основные серии:

PRO – Профессиональная серия Premium класса

SM – Бюджетная серия профессиональных динамиков

Studio – студийная серия и домашней акустики? и студии звукозаписи

Public Address – потолочные и подвесные громкоговорители фонового озвучивания
публичных мест (кафе, баров, ресторанов, школ, торговых центров, стадионов и т.д.).

В том числе испанская компания Beyma изготавливает акустические излучатели для линейных систем, готовые фильтры и твитерные рупоры.

Компания BEYMA имеет большой собственный исследовательский центр, разработки, тестирования продукции. Разумеется, современные инновационные технологии и высокое качество производства обеспечивают превосходное звучание, способное удивить самого требовательного профессионала.

Технические характеристики динамических головок (динамиков) компании Beyma измерены на высококачественном оборудовании и соответствуют реальным, что неоднократно отмечалось авторитетными редакциями специализированных изданий.

Высокую надежность акустических систем на базе динамических головок (динамиков) BEYMA доказал многолетний опыт их успешной эксплуатации.

Номенклатура продукции компании Beyma включает:

    • Низкочастотные динамики
    • Среднечастотные динамики
    • Высокочастотные динамики
    • Широкополосные динамики
    • Коаксиальные динамики
    • Динамики для линейных массивов
    • Высокочастотные компрессионные драйверы
    • Компрессионные твитеры
    • Рупоры и кроссоверы

Динамические головки для усилителей

   Основные виды и характеристики динамических головок для применения в УМЗЧ. Сегодня мы продолжаем нашу <лекцию> про динамические головки. В прошлой статье вам рассказал про историю создания и основу работы динамических головок. А сегодня вы узнаете какими бывают головки. Динамические головки могут быть трех основных видов: 1 — низкочастотные головки (в советском союзе ГДН — головка динамическая низкочастотная).

   Такие головки отлично воспроизводят низкие частоты и очень частично пропускают высокочастотные звуки. А что такое низкая частота? Нашим языком — бас. Во время глубокого баса на диффузор динамика образуется очень большое давления и поэтому особое внимание во время сборки нужно уделить прочности диффузора и его держателя.

   Диффузор зарубежные производители чаще всего изготавливают из пластмассы или стеклоткани, очень редко используют ударостойкое стекловолокно или металл. В отечественных головках диффузор в основном делали из бумаги или картона, держатель диффузора из резины, паралона или бумаги.

   Сегодня резину применяют достаточно редко, рынок забит головками с гупочным подвесом. Из известных отечественных низкочастотных головок можно выделить 70 гдн (с резиновым подвесом) и 50 гдн (с паралоновым подвесом), у первой мощность 70 ватт по паспортным данным, у второго 50.

   Головки часто применялись в акустических системах (колонках) типа анфитон, С-90 и тем подобный. Это были самые мощные установки которые были доступны гражданам советского союза. Мощность колонок 100 ватт, максимально выдерживают 130 ватт, прошу не путать ватты советского союза с импортными ваттами, просто для сравнения — 13 ватт советского союза одобренный ГОСТ-ом равно 130-и импортным ваттам, это не просто домыслы, все доказано на опытах.

   Низкочастотные головки чаще всего используют в сабвуферных комплексах для домашнего пользования, но в последнее время собвуфер перешел в багажник автомобиля звуковых меломанов, люди жаждут мощных басов, но не нужно забывать — мощные бассы образуют вибрацию и если однажды у вас отвалится бампер или глушитель, не нужно валить вину на других — сабвуфер!

   Вот единственный виновник! ГДШ — головки динамические широкополосные — эти головки применяются чаше всего, отличное воспроизведение низких, средних и высоких частот, в советском союзе большое применение нашли легендарные 10 ГДШ, действительно это головка создавалась выходя из суровых требований, очень точная центровка, благодаря чего головка остается модной и по сей день, некоторые импортные производители точно бы позавидовали!

   ГДВ — головка динамическая высокочастотная, последний компонент качественной акустической системы, в народе более известна как пищалка. У этого вида неподвижный диффузор, благодаря чему головка преобразует только высокочастотный спектр.

   Головки как право бывают небольшой мощности до 20 ватт (в основном до 10 ватт), их применяют в готовых акустических системах, но в последнее время их уже не используют, поскольку в мощных установках они не меняют звук, а высокие частоты очень хорошо могут воспроизвести и широкополосные динамические головки.


Понравилась схема — лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



Головки громкоговорителей широкополосные — Мегаобучалка

Наименов., ГОСТ9010- 6773.78 Наименов. , ОСТ4.383 .001-85 Rном, Ом Fрез, Гц Диапазон частот, кГц Чувствит., дБ Pном., Вт Pнорм. Гарм., Вт Pmax, шум., Вт Pmax, долг., Вт Pmax, кратк., Вт Звуковое давление при P=Pш, дБ
ЗГД-32 6ГДШ-1 80-12,5 0,8 99,8
ЗГД-38Е 5ГДШ-1 80-12,5 - - 97,0
ЗГД-40 5ГДШ-2 80-12,5 97,0
ЗГД-42 5ГДШ-3 100-12,5 92,5 99,5
ЗГД-45 5ГДШ-4 80-16,0 2,25 97,0
4ГД-4 - 60-12,0 - 5* - - 100,0
4ГД-7 - 4,5 60-12,0 - 5* - - 99,0
4ГД-8А - 125-7,1 - - - 96,0
4ГД-8Е 4ГДШ-1 125-7,1 93,5 - - - 99,5
4ГД-28 - 4,5 60-12,0 - 5* - - 97,0
4ГД-34 - 60-12,0 - 5* - - 97,0
4ГД-35 8ГДШ-1 63-12,0 0,8 101,0
4ГД-36 - 63-12,0 - 5* - - 97,0
4ГД-43 - - - - 5* - - 99,0
4ГД-53 4ГДШ-3 100-12,5 0,5 97,0
5ГД-1РРЗ - 80-10,0 - 6* - - 103,8
6ГД-1 - 1,2 60-16,0 - - - 102,8
6ГД-3 - 100-10,0 - - - 103,8
6ГД-17 8ГДШ-2 4/8 100-12,5 0,9 100,0
10ГД-36К 10ГДШ-1 63-20,0 1,6 100,0
10ГД-36Е 10ГДШ-2 63-20,0 87,5 97,5
4А-28 - 70-14,0 93,5 - 12* - - 104,2
4А-32 - 40-14,0 - 25* - - 110,0



Гнат на див аудио. орг.уа:Не хватает низов. Как часто звучит эта фраза. И начинается поиск динамика НЧ. А всё ли сделано в УНЧ вашем, что б звучал нормально на низах? Возьмём обычные 5ГДШ4-4 и изготовим групповой излучатель на щите. Казалось бы низов на этих динамиках не должно быть. Так и есть. Берём простой УНЧ ,6Ж1П в триоде,6П14П в пентоде, ТВЗ1-9 домотана вторичка. Конечно не будет низов, скажет каждый. Снимаем АЧХ усилителя на эквиваленте 4ом. Завал на НЧ страшный дальше линия. Подключаем массив цыкает хорошо, низа посредственные. Подключаем резистор 300ком между анодом выходной лампы и анодом драйверной. Ничего себе попёрли низа. Меняем точку подключения на катод драйверной лампы. Отлично. Включаем 5.1ком с выходной обмотки ТВЗ на катод 6Ж1П. Вот это звук! Меряем нелинейные и интермодуляционные искажения при различной ООС. Классно! А талдычат что нельзя ООС применять. Звук убивает. Конечно убивает подьём 5-7dB на ВЧ. И сдвигает АЧХ в низу влево, повышая отдачу на НЧ. Но звук становится нормальным таким какой и должен быть а не приукрашенный ЦЫКАНЬЕМ. Всё выше написанное относится к выходному каскаду в ПЕНТОДЕ. В триоде тоже помогает ООС хотя она уже присутствует внутри самого триода. Смотрите сами графики и таблицу.







Ещё не хватает низов, поиграйтесь Ёмкостью включёной последовательно с резистором ООС . При 0.01 мкф — линейная АЧХ при уменьшении ёмкости, начинается подьём на НЧ.







Гнат:Есть понятие звуковое давление излучаемое динамиком тем или иным на расстояннии одного метра при подведении одного ватта мощности. Так вот у динамиков не компресионнных 4ГД8Е, 4ГД28-35 давление 0,35-0,45Па, а у резиновых в S30 , S90 и пр 0,1Па, кроме того на фильтрах падает мощность в этих колонках. Вот и получается что щит из 4х 4ГД35 звучит так же как и АС90 . Но к АС 90 при этом нужно 50-70-ватт подвести, а к щиту на 4ГД35 10ватт всего. Вот я делал на этих динамиках комбик с усилком 20ватт. Пробивает залы на 800мест. И на открытой палубе на корабле в море обеспечивает нормальное звучание. КПД большое.

Nikkk:Интересно, а как у этих щитов с локализацией?

Гнат:А как с локализацией у РУПОРНОЙ акустики, когда устье рупора 1х1 метр? А рупора у АУДИОФИЛОВ считаются самой лучшей акустикой, хотя это откровенное враньё. Рупор — для озвучивания площадей, там ему и место.



ANDREY_R33: А почему все так зациклились на 5ГДШ-4? Разве у этих динамиков нет альтернативы? Есть же ещё динамические головки овальной формы, наподобие 3ГДШ-1(2ГД-38), 3ГДШ-2(2ГД-40), 6ГДШ-6.
Если делать в исполнении ОЯ, можно с ПАС, то можно думаю сделать высокие и узкие АС



наподобие как в домашних кинотеатрах делают. По дизайну мне кажется более вписываются в интерьет, нежели щиты. Ежели не будет хватать НЧ, то есть вариант, сделать трифоник, то есть, систему 2 — 1, добавив низкочастотное звено.
Кстати, думаю стоило бы создать отдельную тему по изготовлению и проектирование АС, так как эта ветка посвешена созданию усилителя, и не стоит её заваливать постами не по теме.

Гнат:Не будем обсуждать ни какие оформления. Это всё обсуждалось до нас 1000раз.
Щит потому что одинаковое сопротивление испытывает диффузор при движении в обе стороны. Следовательно подаём синусоиду и микрофон измерительный пишет синусоиду по давлению. Любое другое исполнение ведёт к асиметрии сопротивлению движения диффузора в одну и другую сторону.
5ГДШ-4 нет альтернативы как ШП динамику с катушкой малой индуктивности, малым диаметром кёрна, медным колпачком на кёрне, малым весом диффузора. 3ГД38 уже не имеет колпачка на кёрне как и все другие динамики малого размера.
Я покупал пару ящиков в Киеве по 2$ шт. ни в Америке, ни в Германии нет динамиков таких высоко качественных по 2$.
Линейный массив нам не подходит. Нет низов в линейном массиве. А нам главное низа, быстрые, точные, а не размазанные какие играют САБЫ и НЧ динамики с тяжёлыми диффузорами.
МДФ ещё лучше чем ДСП гасит вибрации. У меня последние щиты из МДФ.

Тема открыта. По приведённой ссылке рассматривается ЯЩИК для акустики со своими резонансами обьёма. Поэтому нам для щита не подходит ничего из его измерений. Для щита пойдёт всё и фанера и ДСП и МДФ. Из всех МДФ имеет самое большое затухание и не резонирует. Глухая как было выше подмечено, бумага. И отлично подходит для ЩИТА.



Дан: помогите с колонками. в воскресенье хотелось бы уже человеку размеры дать, а я не знаю как их делать. На стену ее могу повесить, рядом с окном, за шторой, высота метра полтора. ширина всего 45 см, от стены до шторы 15 см, что можно придумать? На 4гд28 и 2гд36.

Гнат:Вот так и делай. 15см стенки боковые и верхняя, нижней нет. Передняя 43см х 120см. Задней нет стенки. От пола оторвать на 15-20см. Получится открытая АС для этих динамиков как раз, работать будет как и щит. Динамики вертикально от нижней кромки первый динамик 20см и следующие вплотную (зазор 10мм) Динамики немного в стороны сдвигай к краям, нижний вправо например от центра на 5см, второй влево на 5см, третий опять вправо на 5 см и 4й влево на 5см. Центра динамиков будут сдвинуты относительно друг друга на 10см. и выше них пищалку врезай, по центру.Правильно 184мм диаметр отверстия нужно делать. Вернее нужно 185мм делать под 4ГД-35.



На акустике допустимо 5мв фон. Такой фон не слышен. На резиновых динамиках 15мв допустимо. Коэф. трансформации ТВЗ средний равен 20-40 поэтому к первичке допустимо подводить 100-200мв пульсаций. Падение напряжения на первичке 15 вольт в среднем, а не полное 300вольт. То есть в 20 раз меньше анодного напряжения, следовательно допустимы пульсации на выходном электролите после дросселя 2-4 вольта. В двух такте допустимо 4-7вольт пульсации. А не 3-5мв. 3-5 мв в предварительных каскадах нужно добиватся фильтрации.



Гнат:Я вас понимаю. Но отталкиваться от имеющихся ламп не стоит. Ещё ни кто толком не поборол фон у прямо накала. Прямо накалы — тупиковая ветвь в усилителе строении. Сказки написанные в интернете не читайте. Если бы были лампы прямо накальные лучше ламп с катодами — ни когда бы производители не перешли на производство последних. Прямонакал был актуален в век БАТАРЕЙНОГО питания устройств. Лампа была проще в изготовлении,дешевле,меньшее потребление тока по накалу ,хотя и уступает по всем параметрам косвенному накалу. И для чего все эти муки ,что б получить на выходе дохленьких 2 ватта при 5ком нагрузки. С вашими выходниками будет ещё меньше мощность. Делайте,пробуйте набивайте шишки. Но предусмотрите замену панельки на 8ми штырьковую,что б можно было поставить на выход 6V6 6L6 6565 КТ88 6П6С 6П3С EL34 И тогда услышите разницу в динамическом диапазоне усилителя при прослушивании. Этот усилитель можно слушать только в бункере Гитлера,в абсолютной тишине и то он не передаст динамический диапазон. А в комнате у нас днём — вообще его не послушать. Вот вам таблица шумов . Днём 40dB в комнате шумы города. Уже нужно что б самые слабые звуки с грампластинки были выше этого уровня. А если заиграет форте оркестр — нужно превысить этот порог на 40-60dB что б правильно услышать оркестр. А усилитель ПШИК! Только на 20dB может повысить громкость и дальше ограничение. А уж о CD прослушивании не может идти и речи. Одним словом этот усилок можно применять для прослушивания шеллачных пластинок 30х годов, ночью в тишине ,в подвале ,на рупорной акустике где отдача 99-101dB . Что и делают АББАС ,Норман,Лихницкий и пр. выкладывая схемы на этом старье, но не объясняя для чего можно применять эти усилки,
Рупора искажают настолько звук,что ни о каком применении их в высоко качественом воспроизведении не может идти и речи. Хотя все форумы заполнены хвалебными пасквилями о рупорах. И те же Норман,Лихницкий,Барбарис,Аббас продвигают эту муть в массы.Потому что это их бизнес. Потому что цена на рупор очень высокая,а они их изготавливают. Но на них можно слушать только опять таки пластинки 30х40хгодов с узким диапазоном частот и Немецкие марши тех лет. Чем они и занимаются. У рупора который можно иметь дома нижняя частота 70-100гц. Нормальный кино театральный рупор воспроизводящий частоты от 30гц имеет 6метров в высоту.Вот АЧХ и динамический диапазон записей тех лет,вы сами Шмелёвым можете увидеть диапазон любой записи с Ютуба,с CD, с пластинки.





Сергей 1953:Для расчетов по определению сопротивления готовой АС и схемы подключения динамиков использую такую таблицу. Примеры прилагаются. Подходит для любых динамиков, при условии , что они (динамики) одинаковые.

В первом и втором примере — 7,98ом и 3,99ом можно считать практически как 8ом и 4ом.
В таблице параметр 1,33ом сокращён до сотых — реально мой калькулятор считает его как 1,3333333. Поэтому 7,98 это 7,9999998 а 3,99 это 3,9999999.

У меня расчеты по-проще. Вот, для примера:






Гнат:Потому что выходное сопротивление транзисторного усилителя 0,1ом и даже отрицательное может быть и хорошо демпфирует диффузор, закорачивая катушку и тормозя динамик после снятия импульса с него. А ламповые усилители имеют большое выходное сопротивление и не тормозят болтающийся на резинке диффузор и он совершает ещё несколько колебаний после снятия импульса. Кроме того компресионнные динамики на резиновых подвесах имеют малый КПД, отдачу в 4 раза хуже бумажных. Поэтому и усилитель нужен в 4 раза мощнее для них. К тому же они не работают в щитах и открытых ящиках. Потому что нет акустического демпфирования воздухом как в закрытом ящике и диффузоры будут болтатся и низов не будет. Послушайте в машине задние динамики открыв багажник и разгерметизировав обьём акустики. Сразу уходят низа, становятся расплывчатыми и не упругими.





Дан: а как мне обработать 16мм бортик?

Гнат: Снаружи сажать правилнее. Но если фрезером снята фаска как у Дмитрия сделано,то не возбраняется и изнутри поставить. Когда ставите изнутри,то динамик опирается на бумажные накладки,четыре сектора. Между секторами замазать герметиком. Потом когда послушаете,можете улучшать. Наклеивая скотч липкий двух сторонний или иной демпфирующмй материал, на стойки корзины,что б не звенел металл корзины.Потом можно заклеить тканью лбном,бязью окна в корзине,сделав ПАС этим самым.

Вот различные конструкции с интернета.









Gnat
На второй картинке колонки с резиновым подвесом, это нормально ?
Реально сделать подобное с обычными динамиками ? и какой угол должен быть ?

Конечно нормально, ведь там двух полоска с ВЧ динамиками. Но КПД резиновых в 4 раза меньше, чем например 4ГД35, 4ГД8 и пр бумажных.
Просто от фонаря мужик взял и сделал угол. Для чего, задал бы вопрос сначала, да ещё такой большой угол. Если площадь озвучивать, что б везде слышно было.
Ребята, какая разница какое сопротивление у вас получится. Ну будет 5 или 6,5 ом. Намотаете вторичку с отводами и согласуете.





Дан:юрий василич, так нормально? или исправить чего…

Гнат: Виталя, ну что ты узкий сделал щит? Тогда ящик придётся делать. У тебя линейный массив получается почти, а не групповой излучатель. А в линейном массиве низа нет. Нужно шире или боковинки делай по 25см, ящиком открытым. Сейчас мода на узкомордные колонки, КАРАНДАШИ называются. Одно циканье от них. Нам этого не надо. Нам нужен мягкий, быстрый, правильный бас.

Дан:у меня габариты квартиры не позволяют разогнаться. я писал размеры в которые хотелось бы воткнуть колонки. вы тогда вот что ответили: «Вот так и делай. 15см стенки боковые и верхняя ,нижней нет. передняя 43см х 120см. Задней нет стенки.От пола оторвать на 15-20см. Получится открытая АС для этих динамиков как раз,работать будет как и щит. Динамики вертикально от нижней кромки первый динамик 20см и следующие вплотную (зазор 10мм) Динамики немного в стороны сдвигай к краям ,нижний вправо например от центра на5см,второй влево на 5см , третий опять вправо на 5 см и 4й влево на 5см. Центра динамиков будут сдвинуты относительно друг друга на 10см. и выше них пищалку врезай. по центру.»
на чертеже только передняя панель. Она нормально нарисована? Боковинки и верх будут, только по 15 см, тоже места нет на большее.

Гнат: Ну делай всё равно лучше чем у S-30 будет звук.

После моего совета вот что сделал меломан, цитата:

Сделал себе щиты, правда чуть меньше по размеру, пока средств не хватило на нормальный материал, да и боялся что не понравится (я же хренел от рупоров)… разве что добавлял размеры с помощью картона. Класс! Был удивлен! Звук понравился! Средника очень красивая и живая, в этом оформлении, ширик как то сразу добавил верхов, звук быстрый и яркий. Двигаю щиты по комнате, один раз уловил оптимальное место для низов, но не запомнил это место и опять потерял, так что опять ищу. Но теперь убежден, что при правильном расположении щитов, низов хватает с головой! Теперь полностью поддерживаю- что щиты- это самое оно! И как, я мог слушать те, рупора… Рупор-бред и лапша для народа, и тупиковая ветка в развитии и построении звука! Правильно в твоей книжке написано- только на улице что-то озвучивать, он красоту звука не раскрывает и легкости звуку не дает, а если правильно сказать, то только вредит! К своему стыду, и сам был поклонником рупора, но радует что прозрел!



ANATOL: Я тут познакомился с очень опытным реставратором любых динамиков. Он в этом деле уже 26 лет. Клиентов у него, ну очень много!!! Мастер-одним словом! По — маленьку учусь у него хитростям и тонкостям… Показал он мне как чистят мусор, грязь, мет. опилки в зазоре, где катушка ходит. До обалдения оказалось все просто… Для начала, снимаете полностью диффузор с катушкой и гофрированной направляющей «шайбой». Потом сгибаете фотопленку по длине, получается длинный желобок (длина примерно 6-7см. высота 8-10мм.) ножницами подработаете. Одним концом этого желобка счищаете весь мусор в зазоре. А по желобку с другого конца весь этот мусор и мет. опилки высыпаются. Можно применить другую тонкую прозрачную пленку, но обязательно жесткую(на коробках от духов или одеколонов такая есть, но не оберточная!!!). Потом монтируете диффузор с катушкой на место. Клей «Dragon» применяется для склейки. Им же можно клеить и диффузор и Дан может заклеить мелкое отверстие в диффузоре. Клей этот продается в любом хоз. маге. Применяется для наклеивания пенопластовых плит к потолку. Продается в оранжевых пластмассовых бутылках…
Этот способ позволяет, дополнительно, оценить состояние катушки, т.е. и зазор от мусора очистить можно и катушку проверить на исправность. Бывает каркас подгоревший, вот-вот рассыпется. Тогда нужно перематывать на новом каркасе…



Выводы: Конечно у каждого свои уши, но если АЧХ ровные…и чего-то не хватает!, есть виртуальный эквалайзер на компе или ДВД.





Ссылки

Выходной транс Ригонда: Вот эта ссылочка может внесет ясность?

http://radiokot.ru/forum/viewtopic.php?f=1&t=36890&view=print

angel-ru55:Материалы для корпусов акустических систем
http://www.diyaudio.ru/article/a-7.html





Вот видео: http://www.youtube.com/watch?v=b6jMBeM0WBw&feature=related
Если вы уж решили всерьез взяться за дерево, то купите небольшой фрезер, в хозяйстве пригодится. У меня их три разных (один правда пока выбыл из строя — регулятор полетел, никак руки не дойдут).
http://www.youtube.com/watch?v=sfputdPtFOI&feature=related





Еще есть интересные журналы:
http://thepiratebay.se/search/american%20woodworker/0/99/0
http://thepiratebay.se/torrent/5745900/WoodSmith_Magazine__1__189_1979_2010





Gnat
http://www.bigturtle.ru/product_info.php?products_id=4401
а вот такой штукой не получится отверстия под динамики прорезать?





Гнат:Я измеряю другой программой. У неё более наглядный вид панели. Где всё видим одновременно.
http://shmelyoff.nm.ru/

CD Аудиодоктор Скачайте и запишите себе диск. http://cwer.ws/node/54606/



Андрей: Схемы двухтактников- И кстати… какая из схем http://www.bluesmobil.com/shikhman/arts/lamp2.htm#lamp204 получше будет?

нашел в закромах ТСА-270-1
http://otvet.mail.ru/question/54833877/
http://www.tehnari.ru/attachments/f119/59122d1323971959-ona-270-1.jpg

Євген
http://www.radiolamp.ru/shem1/pages/118/
наверно тебе вот это нужно. но этот блок укв на самом деле не очень хорошо работает. частота плывет. так что не советую



Я хочу собрать по этой схеме: http://msevm.com/2011/radio/index.htm
Но мне нужно снять эти напруги, с уже готового БП, собранного по схеме, которую выкладывал Юрий Васильевич:



один из вариантов выскочил с картинками , похожий на описаную перемотку здесь на форуме .
http://datagor.ru/amplifiers/tubes/1757-peredelka-tvz-1-9.html



Гнат: Я бы так же посоветовал обращаться к справочникам. Здесь по лампам, трансам и пр. данные.
http://cityradio.narod.ru/bp/rast.html Упрощенная методика расчета сетевого трансформатора

Справочники: динамики,трансы, ЭРЭ

В помощь радиолюбителю VPRL.RU -Справочники



Гнат:Вот здесь есть калькулятор ,можете посчитать на какой частоте начнёт заваливать ВЧ частоты входная часть при паралельном соединении триодов.
http://vt-tech.eu/ru/articles/calculators/165-simple-rc-filters.html#h0-2-3—



lisovin Дмитрий:кидаю ссылочку на человечка… он оказывается из Луганска, но его не знаю и связи нет. Зарегистрироваться там легко… напишите в ЛС, он отправит сколько чего надо. А потом скинете здесь его координаты для остальных участников темы.
http://md4u.ru/viewtopic.php?f=31&t=8100



Гнат: Потому что это лучший динамик с хорошей отдачей и большим диапазоном в ВЧ части. Не нужна пищалка. Можно и на элептических сделать 6ГДШ-6
http://www.radio63.narod.ru/page/as/as2.htm — динамики
http://hiend.borda.ru/?1-4-40-00000104-000-0-0-1319385886 –групповой излучатель



Гнат:А это сноска почитать о групповом излучателе.
http://hiend.borda.ru/?1-4-40-00000104-000-0-0-1319385886





Гнат:Вы должны начать пользоватся справочником по радиолампам.
http://oldradio.qrz.ru/tubes/russian/detail/6p14p_2.shtml
Посмотрите все данные по 6П14П и найдите внутреннее сопротивление и анодную нагрузку в таблицах.

http://tehnodoka.ru/spravkalamp/index.php?Harakteristiki%2C_vneshnii_vid%2C_cokolevka_lamp:6P14P





Гнат:Вот это читайте всё всё.И хватит вам на год изучать и конспектировать.
Есть про всё здесь.
http://musicangel.ru/mess160.htm -Выходные транс
http://musicangel.ru/data.htm -Содержание





Юрий:есть в паспортных данных для ламп вот для примера http://www.istok2.com:9099/data/619/



Силовик на торе. ТСА 70-6 под перемотку на ТВЗ двухтактного. На силовик он не годится. http://vprl.ru/index/transformatory_tsa_70/0-53 В помощь радиолюбителю VPRL.RU     Lava:Теоретически можно погуглить http://www.meanders.ru/vypryamitely.shtml -Практическая электроника. Выпрямители.   Тольк что нашол, сам ещё не читал но по теме вроде, может что найдёте для себя полезное:http://www.vegalab.ru/forum/showthread.php/44408-Как-пользоваться-SpectraLab -форум как пользоваться Спекролаб.   Lava:скачать с официального сайта здесь http://www.openoffice.org/ вторая строка слева распостраняется бесплатно По Шмелеву http://www.sciteclibrary.ru/rus/catalog/pages/9472.html -описание работы программы Lava:http://padabum.com/d.php?id=16580 -скачать книги бесплатно.   Lava: нашел такие талмуды- http://tubeamplifier.narod.ru/mess073.htm http://www.next-sound.ru/articles/a71.principy_shemotehniki_elektronnyh_lamp.htm и вот от Юрия Васильевича . http://musicangel.ru/data.htm http://www.radiolamp.ru/shem/unch/58/ вот описание схемы двухтакта



Есть в теме .. делаем сами унч-2 .. тс 40 фото .
http://www.radioland.1bbs.info/viewtopic.php?t=1503
так шо полезно по теме просмотреть и гугл кстати тоже многое говорит
набираешь транс звук тс40 и получаешь
например:
http://www.myamp-l.narod.ru/Pgs/6P9_6P6S.html
http://vprl.ru/index/transformatory_ts_40/0-46





Сергей 1953:О Децибеллах попробуйте почитать тут.
http://rghost.ru/43900944





Lava:Здесь есть табличка с типовыми данными для сверхлинейной схемы
http://musicangel.ru/mess126.htm





Lava: Регулятор для паяльника.Например по такой схеме раз собрать за пол часа и потом работать.
http://www.q-r-x.ru/bp/rm_p.htm
оно же
http://kazus.ru/shemes/showpage/0/134/1.html
или на выбор
http://images.yandex.ua/yandsearch?stype=image&lr=143&noreask=1&source=psearch&text=%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%20%D0%BC%D0%BE%D1%89%D0%BD%D0%BE%D1%81%D1%82%D0%B8%20%D0%B4%D0%BB%D1%8F%20%D0%BF%D0%B0%D1%8F%D0%BB%D1%8C%D0%BD%D0%B8%D0%BA%D0%B0
Ну или если ЛАТР есть то можно и через него.



Aquarius:http://www.voltmaster.ru/cgi-bin/qwery.pl?id=3587&group=10602 Тут подешевше будет. ЭРЭ.





Lava:цветная маркировка резисторов
http://www.qrz.ru/shareware/contribute/decoder.shtml

цветная маркировка конденсаторов
http://vicgain.sdot.ru/kondenr/kondr.02.htm



Гнат:Схема двух такта в даташите на лампу 6П14П как видим 325 вольт анодное напряжение завод изготовитель рекомендует.
http://oldradio.qrz.ru/tubes/russian/detail/6p14p_2.shtml





Lava:С него вся тема начинается.
http://www.radioland.1bbs.info/loc.php?url=http://shmelyoff.nm.ru/
русский в нижней части.





Lava:Должны буть у вас типа таких ,,доляров-25-30 не смертельно .
http://www.master-a.com.ua/pcod28543CNT.html Стабилизаторы бытовые



Гнат:Корпуса для усилителей и поделок радиолюбительских, колпаки трансформаторов,теперь на потоке. Кому нужны смотрим,заказываем.
http://nadotornado.com.ua/korpusa.html
http://nadotornado.com.ua/View-last-messages.html



Gennnadiy:Нижняя схема по ссылке:
http://www.radiostation.ru/home/usilitel-tntv1.html -новые наработки на лампах





Lava:и про рабочую точку посмотри
http://tubeamplifier.narod.ru/mess070.htm



Lava:даташит на лампы
http://www.oldradioclub.ru/datasheet/datasheet.html -весник старого радио





Гнат на диваудио.орг.уа: http://www.diyaudio.org.ua/viewtopic.php?f=1&t=416&start=50



Группой массив: http://hi-fidelity-forum.com/forum/thread-76158.html -ХАЙ-ФАЙ делити форум



Lava:Дан ! Гугел в который раз .
http://hightolow.ru/resistor3.php
http://cxem.net/calc/resistor_parallel_calc.php





Гнат:http://www.diyaudio.ru/article/a-7.html -Материалы для корпусов-форум



ANDREY_R33:а вот и простейщие на мой взгляд схемы
http://oldradio.qrz.ru/issues/test.shtml -как проверять лампы





Lava:профикад -для рисования схем. польский но все понятно. лампы есть стр.200
http://rghost.ru/45272651

алаверды — более блатной SPLan 7.01 .
http://rghost.ru/45281488



Сателлит:Русифицированная программа для рисования схем SPL Скачать СТР.200
Лампы там есть не все, но есть редактор, можно создать новый элемент и добавить в библиотеку.





ANATOL:Если кому интересно, полистайте этот сайт! Стр.200
http://rw6ase.narod.ru/index.html -отечественная радиотехника 20 века
Эстония-стерео здесь тоже есть.





Эполетт:Без железа никак. Автор темы говорит как изначально сделать — чтобы потом не покупать очень недешевые семиконечные нормализаторы аудио тракта.
http://www.offtop.ru/silversound/v18_705728_1.php



Lava:Осцилограф применяют при измерении мощности
вот ликбез мож поможет
http://soundbass.org.ua/teoriya/izmerenie-vyxodnoj-moshhnosti-usilite.html
http://radiokot.ru/start/analog/advance/01/
http://forum.cxem.net/index.php?showtopic=90054

Собирал когда-то по схеме из этого журнала
http://rghost.ru/45445002
стр 29



Держи калькулятор соединения резисторов: http://unick-soft.ru/Soft.cgi?type=File&id=27



Гнат:Ссылка на наборы,пареь продаёт. Может кому нужно.
http://diyaudio.org.ua/viewtopic.php?f=39&t=4274



Юрий:http://publ.lib.ru/ARCHIVES/M/%27%27Massovaya_radiobiblioteka%27%27/_%27%27Massovaya_radiobiblioteka%27%27_0600-0699_.html#0602 — вот ссылка с прямыми закачками и есть практически всё — качайте все БЕСПЛАТНО И БЕЗ ПРОБЛЕМ /закладка с того места как на моем декстопе — через поисковик страницы можно найти ОООчень много/



Ромкальдыч: А я хочу поблагодарить Mike. Скачал все журналы через http://file-space.org/. Правда скорость небольшая и долго качать, но зато бесплатно. Много полезной и интересной информации. Особенно понравилась серия статей про передающие приставки — шарманки. Прямо вспомнилась радихулиганская юность… Эх вот тогда бы почитать такие статьи!



Гнат: Здесь параметры динамических головок и смена их названий.
http://www.radiofan.ru/faq/speaker.htm



Лава: И.М. Болотников Громкоговорители
http://www.soundup.ru/index.php?option=com_content&view=category&layout=blog&id=31&Itemid=16
кстати ниже отличная книжка Бажанова -.. как работает радиолампа..

http://www.diy-audio.narod.ru/litr.htm
http://book.tr200.net/f.php?f=%E3%F0%EE%EC%EA%EE%E3%EE%E2%EE%F0%E8%F2%E5%EB%E8-+%E1%EE%EB%EE%F2%ED%E8%EA%EE%E2&p=0

А источником может быть естественно то же самое но скачаное во flac-формате .

И.. поскачивал во флаке отсюда
http://rutracker.org/forum/tracker.php?nm=flac%20Laura%20Fygi





http://audiotrakt.at.ua/index/fc/0-137
Почитай ! Может поможет !-сайт аукдиоТракт



Ангел-ру:Этот наглядней и с картинками. Справочник по динамикам — Справочник — RadioLibrary
http://www.radiolibrary.ru/reference/dynamic.html



Анге-ру: Скачай и установи — DWGSee.Pro.rar
http://rusfolder.com/23883699 пароль 9874 . Виталя это тебя ждёт в будущем! Фото не моё, автор

Дополнительно ограмотись. Просмотрщик автокад. Бесплатные программы — просмотрщики файлов AutoCAD
http://happo.ru/avtokad-prosmotrshhiki/

Лава:А вместо автокада я использую bricscad, а попробуй это
http://dwg.ru/dnl/597 -эти проги для черчения

А вот вам SpectraLab v4.32.11 без ограничений. Пароль к архиву 654321, архив имеет название pictures.rar

Гнат: http://interlavka.narod.ru/stats02/lamp02.htm
Внизу каждой страницы есть кнопка ДАЛЕЕ. Слева МЕНЮ находится. Как видите Однотакт,двухтакт,циклотрон,Вильямса,Уайта. Все схемы одинаковы.С небольшими вариациями

Это ссылка по усилителям.
http://cxem.net/sound/amps/amps.php

Юрий:я нашел отличную статью в журнале РАДИО 1954 г именно по лампе 6п6с привожу ссылкуhttp://www.radionostalgia.ca/OldRadioLib/Magazines/Radio/1954/r1954_02.djvu — думаю здесь достаточно подробно изложена теория а вот практические вопросы типа Я ДЕЛАЮ ТАК можно как раз обсудить здесь.

http://tfile.me/forum/ssearch.php?q=Lana+Del+Rey-скачать формат флак

качай FLAC http://tfile.me/forum/viewtopic.php?t=595808



АНАТОЛ: Дан! Совсем не обязательно регистрироваться на свой почтовый адрес…
Будь мудрей… Создай новый «одноразовый» почтовый ящик, например, в mail.ru … Под любым именем, телефон только свой вбей, для активации…
И все. Регистрируйся на этот доп. почтовый адрес. Все проходит спокойно и без издевательств…, за то приобретешь очень хороший торрент-трекер http://rutracker.org/forum/index.php У этого http://tfile.me/forum/ssearch.php?q=Lana+Del+Rey ограниченные возможности, я от него давно отказался…

Виктор:Я думаю, что ни для кого не секрет, то, что нет идеального антивируса.
Поэтому иногда, а особенно, если появились подозрения (Что-то стало не так), рекомендуется пройтись утилитой Dr.Web Curelt. Она скачивается с сайта Dr.Web бесплатно и не требует установки. Не мешает ей и действующий антивирус. Обновляется она практически каждый день, поэтому используется однократно.

Как правило, обнаруживает и лечит то, что не смогли сделать другие антивирусы. Меня выручала не раз. Рекомендую!



angel-ru55: Я на You Tube практически ничего не могу посмотреть из Украины или России, всё сплошь блокируется из-за отсутствия лицензий.
Приветствую! Есть ..альтернативные.. хосты , через них можно куда и как угодно ходить, смотреть, скачивать.В поиске так и набрать ..альтернативный хост или провайдер.



кстати, этот же менеджер паролей можно скачать отдельно:
http://софт-варез.рф/tags/kaspersky+password+manager+key/

Скачено и отредактировано с сайта ВТОРАЯ ЖИНЗНЬ СТАРОГО РАДИО,

тема «Делаем УНЧ сами» февраль-июнь 2013г., стр.1-270.

Владимирждон

Акустические компоненты DYSPEAKER

Акустические компоненты DYSPEAKER
Наборы автоакустики

Наименование

Описание

Внешний вид

Код товара

DT 720







Головка динамическая ВЧ, 5 Вт, 90 дБ, 6-20 кГц, 4 Ома.



YDG 50-05



Головка динамическая ВЧ, 5/10 Вт, 88 дБ, 1,5-20 кГц, 8 Ом.



YDG 50-10



Головка динамическая ВЧ, 2/4 Вт, 88 дБ, 1,5-20 кГц, 16 Ом.



10ГДВ-35



Головка динамическая широкополосная, 10/25 Вт, дБ, 2000-25000 Гц, 8 Ом/16Ом.

YD 78-26



Головка динамическая широкополосная, 20/40 Вт, 87 дБ, 120-15000 Гц, 8 Ом.



MS4004



Головка динамическая широкополосная, 60 Вт, 86 дБ, 60-12000 Гц, 8 Ом.



YD 103-44



Головка динамическая широкополосная, 10Вт, дБ, 0-000 Гц, 4 и 8 Ом.

YD 103-46



Головка динамическая широкополосная, 40Вт, дБ, 0-000 Гц, 4 и 8 Ом.

YD 103-51H



Головка динамическая широкополосная, 10Вт, дБ, 0-000 Гц, 4, 8 и 16 Ом.

YD 103-52H



Головка динамическая широкополосная, 10Вт, дБ, 0-000 Гц, 4, 8 и 16 Ом.

YD 103-65



Головка динамическая широкополосная, 15Вт, дБ, 0-000 Гц, 4, 8 и 16 Ом.

YD 103-66



Головка динамическая широкополосная, 18Вт, дБ, 0-000 Гц, 4, 8 и 16 Ом.

YD 120-2YP



Головка динамическая широкополосная, 5 Вт, 92 дБ, 120-10000 Гц, 4 и 8 Ом.



YD 125



Головка динамическая широкополосная, 15 Вт, 90 дБ, 70-20000 Гц, 4 Ома.



YD 131-05

Головка динамическая широкополосная, 15 Вт, 90 дБ, 70-20000 Гц, 4 Ома.



YD 200-02







Головка динамическая НЧ, 20/40 Вт, 90 дБ, 45 — 5000 Гц, 8 Ом.



YD 200-03







Головка динамическая широкополосная, 5/10 Вт, 88 дБ, 95-15000 Гц, 8 Ом.



YD 250-02







Головка динамическая НЧ, 30/60 Вт, 90 дБ, 35 — 5000 Гц, 8 Ом.



YD 300-02 RED







Головка динамическая НЧ, 50/100 Вт, 92 дБ, 30 — 4000 Гц, 8 Ом.



YD 400-02 RED







Головка динамическая НЧ, 100/200 Вт, 92 дБ, 25 — 3500 Гц, 8 Ом.



YD 450-02







Головка динамическая НЧ, 140/280 Вт, 92 дБ, 20 — 3000 Гц, 8 Ом.

WH506 Super







Головка динамическая НЧ, 6/15 Вт, 89 дБ, 80 — 5000 Гц, 8 Ом.



WH659







Головка динамическая НЧ, 10 Вт, 91 дБ, 60 — 7000 Гц, 8 Ом.



типы динамиков (часть 3) • Stereo.ru

В прошлый раз мы разобрались, по крайней мере, в общих чертах, в конструкции динамика. Основные ее элементы — общие для всех типов динамиков, но главное, как всегда, кроется в различиях. О них и стоит рассказать подробнее.

Широкополосник

Частотный диапазон, воспринимаемый человеческим слухом, как уже говорилось, находится в пределах приблизительно от 20 Гц до 20 кГц. Логичнее всего было бы иметь такой динамик, который способен воспроизвести его полностью. И такие динамики есть. Они называются широкополосными.

Вопрос в том, насколько качественно они способны работать в крайних значениях частот этого диапазона. Дело в том, что для эффективного воспроизведения низких частот диффузор классического динамика должен иметь достаточно большие размеры. Например, для частоты 40 Гц его диаметр должен быть около 30 см. Это достаточно просто реализовать.

Широкополосный динамик ScanSpeak 10F/4424G00

Но на высоких частотах такой диффузор попросту не сможет «успевать» передавать колебания всей своей поверхностью. Именно поэтому чаще всего широкополосные динамики являются результатом компромисса.

Для качественного воспроизведения верхней части частотного диапазона в центр диффузора широкополосника зачастую вклеивается дополнительный высокочастотный диффузор — «рупорок» (конус-визер, «дудка»), который способен воспроизводить «быстрые» колебания в то время, как основной, большой диффузор работает гораздо медленнее.

Применяемые в аудиофильских системах широкополосники — предмет серьезных инженерных разработок, граничащих с искусством. Здесь используются материалы с максимально возможными параметрами, ноу-хау, позволяющие все-таки получить полнодиапазонный драйвер.

Широкополосный динамик Lii Audio 2PCS Fast-10

Наиболее проблемным для широкополосного динамика является воспроизведение крайних частот слышимого диапазона. Если широкополосник способен работать в диапазоне 60–16000 Гц с неравномерностью ± 10 дБ — это уже неплохой результат.

При этом в связи с простотой конструкции и отсутствием фильтров (кроссоверов) акустическая система с широкополосником способна демонстрировать высокую чувствительность — от 90–92 дБ и выше. Это делает колонки с широкополосными динамиками особо востребованными среди любителей ламповых усилителей, имеющих, как правило, ограниченную мощность.

В связи с этим голосовые катушки таких широкополосников обладают повышенным сопротивлением. Общепринятые значения для всех остальных динамиков, предназначенных для установки в акустические системы — от 2 до 8 Ом.

Кроме того, именно широкополосный динамик максимально приближен по своим параметрам к точечному источнику звука — идеальному акустическому объекту с точки зрения его локализации. Направление на источник в таком случае определяется слушателем максимально точно. Такой излучатель позволяет создать самую точную стереосцену (звуковую сцену), поскольку источник звука в стереоканале — всего один и он имеет минимальную площадь.

С другой стороны, простейшая колонка с широкополосником — самое дешевое решение, но говорить о полнодиапазонном воспроизведении в этом случае не приходится.

Твитер

Понятно, что, если трудно воспроизвести весь диапазон одним излучателем, есть смысл разделить этот диапазон на несколько частот, в каждой из которых будет работать отдельный динамик. За верхние частоты в этом случае отвечает твитер (пищалка).

Этот динамик должен иметь диффузор (мембрану) небольшой площади, но достаточно жесткий и максимально легкий, ведь полоса излучения твитера, в большинстве случаев, не ниже 1,5 кГц. Среди динамиков наибольшее распространение получил купольный твитер. В нем центральное тело диффузора или элемент, который в полноразмерном динамике называется пылезащитным колпачком, занимает практически всю площадь излучающей поверхности.

Твитер колонки Apple HomePod

Мембрану купольного твитера чаще всего делают из ткани с пропиткой, повышающей ее жесткость. Применяют и более жесткие материалы, лучшим из которых по праву считается бериллий.

Важный параметр твитера — это частота его собственного резонанса. Разработчики стремятся к тому, чтобы она находилась ниже полосы его воспроизведения. В этом случае пищалка звучит максимально точно. Дело в том, что на частотах, близких к резонансу, комплекс усилитель-динамик начинает работать некорректно, «идет в разнос», и система становится плохо управляемой.

Результат — искажения, причем в той частотной области, в которой наш слух к ним особенно чувствителен. Выход оказался прост: кроссовер — устройство, ограничивающее частотный диапазон работы твитера, «обрезает» частоты его собственного резонанса, расположенные ниже рабочего диапазона твитера, который начинается, как правило, от 2–3 кГц.

Твитер с алмазной мембраной Seas Excel E0100-04

Второе требование к твитеру — повышенная верхняя граничная частота воспроизведения. В оптимальном случае она должна превосходить верхний частотный порог слышимого диапазона, т.е. быть выше 20 кГц. Казалось бы, зачем выше, если на этих частотах мы уже не слышим ничего?

Расширенный вверх предел частотного диапазона позволяет твитеру воспроизводить так называемые верхние гармоники, формируя максимально точное звучание высоких частот. До какого предела должен иметь возможность работать твитер — а зачастую высказываются мнения о величинах в 40, а то и в 60 кГц — вопрос, являющийся предметом дискуссий.

Названные два требования к конструкции твитера являются взаимоисключающими. Для понижения резонанса необходимо делать мембрану большего размера и веса, а для повышения верхней границы АЧХ — наоборот. Выход — максимальное соотношение жесткости и массы мембраны твитера, за которое и идет технологическая борьба.

Среднечастотный динамик

Динамик, который играет средние частоты (его еще иногда называют мидренч или, правильнее, мидрейндж — этот термин, от английского midrange speaker, пришел из автозвука), обычно наиболее близок по конструкции к классическому динамику. Важно, что этот динамик воспроизводит именно тот диапазон частот, в котором располагается человеческий голос и на котором наш слух особенно чувствителен к искажениям.

Пример поведения динамика, замеры получены лазерным интерферометром

Ахиллесовой пятой среднечастотника является эффект появления специфических деформаций диффузора — так называемой изгибной волны, когда периферическая область диффузора не успевает за движениями центральной зоны, где крепится голосовая катушка. То есть разные зоны диффузора (кстати, расположенные, как правило, пятнами, а не концентрически, как следовало бы из логики процесса) колеблются не синфазно — одни участки отстают от других.

Звучание становится «рыхлым», неточным. Значит, диффузор должен быть максимально жестким. Если решать проблему в лоб — получим действительно жесткий диффузор, который будет весить так много, что не сможет звучать. Поэтому, как и в твитере, и в широкополоснике, в конструкции диффузора заложен сложнейший компромисс — между жесткостью и легкостью.

Среднечастотный драйвер Morel SCM 634 с карбоновым диффузором

Для колонок высокого класса конструкция диффузоров — важнейший момент. В экзотических вариантах среднечастотники (так же, как и твитеры, но гораздо реже) получают диффузор из бериллия. Но гораздо чаще в среднечастотниках можно видеть диффузоры из композитных материалов на базе углеволокна, стекловолокна, кевлара, древесного волокна или классической целлюлозы.

НЧ-драйвер

Низкочастотный динамик часто еще называют вуфером. Для практически любого класса акустических систем вуфер, естественно, является самым большим по площади излучателем. Для низкочастотника предпочтительным является полностью поршневой режим работы, когда диффузор движется возвратно-поступательно, как единое целое.

Здесь проблема решается еще более радикально, чем в случае со среднечастотным драйвером. Диффузор делают максимально жестким, даже за счет его утяжеления. Дело в том, что на низких частотах наш слух наименее чувствителен к искажениям. И в случае, когда для диффузора вуфера прежде всего важна амплитуда колебаний, ради жесткости идут на увеличение веса.

24-дюймовый басовый динамик в сабвуфере Pro Audio Technology

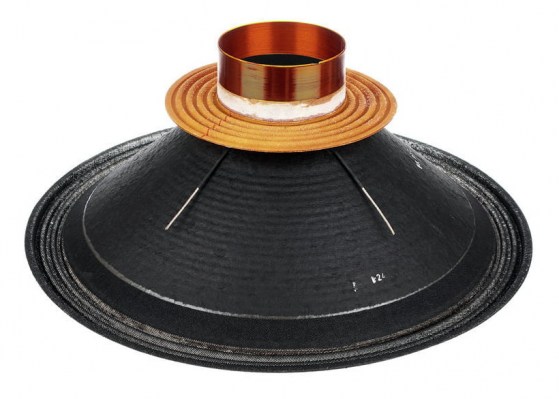

Масса подвижной системы многих крупных сабвуферных динамиков может достигать 200 г и более. Диффузоры в некоторых случаях получают пространственную конструкцию наподобие самолетного крыла из многослойного композита с заполнением внутренних полостей легкими ячеистыми или сотовыми структурами.

Для аудиофильских систем массу диффузора низкочастотного драйвера по-прежнему стараются минимизировать, поскольку натренированный слух не любит низкочастотных искажений, равно как и всех остальных.

Причем амплитуда колебаний у вуферов — самая большая среди всех перечисленных динамиков. Для этого они оснащаются так называемой длинноходовой (удлиненной) голосовой катушкой. Внешний подвес делается из резины. Все это позволяет диффузору иметь очень большую экскурсию — так называют смещение диффузора от центральной точки.

18-дюймовый басовый вуфер JBL

Особенно ярко «порода» низкочастотного динамика проявляется в драйверах, которые устанавливаются в сабвуферы. Это тяжелое, мощное устройство диаметром от 8 до 15 дюймов (наиболее часто применяемый в пользовательской АС диапазон размеров). Они имеют очень мощные магнитные системы и, в связи с этим, немалый общий вес. При этом в низкочастотных драйверах, работающих от мощных полупроводниковых усилителей, часто устанавливаются катушки минимального сопротивления — 2, а то и 1 Ом.

Коаксиальные драйверы

В двух- трехполосной колонке твитер, среднечастотник и низкочастотный динамик устанавливаются отдельно, то есть, они разнесены в пространстве. Это является серьезным недостатком. Наш слух, который легко определяет направление на источник звука, бывает обманут тем, что средние частоты и высокие частоты поступают практически из разных точек.

Направление на низкочастотный излучатель определить труднее, но тем не менее его удаленность также вносит свою лепту. В результате, такая геометрия колонки ухудшает восприятие стереообраза.

Строение коаксиального драйвера KEF UniQ

Широкополосный динамик, о котором написано выше, просто в силу физики процесса имеет ограничения как по максимальной мощности, так и по частотному диапазону. Кроме того, для широкополосного динамика неизбежна высокая неравномерность АЧХ (выше 10–20 дБ), которую практически невозможно, да и нет смысла компенсировать электроникой либо акустическим оформлением.

Выходом из этой ситуации стал коаксиальный драйвер. На первый взгляд, такой совмещенный динамик выглядит достаточно просто. В двухполосном варианте твитер расположен в центре низкочастотного динамика — традиционные размеры пищалок вполне для этого подходят. Но с инженерной точки зрения такая конфигурация резко затрудняет разработку (расчет) и изготовление подобной системы.

Коаксиальный динамик TAD CST

И это отражается на ее стоимости. Есть варианты, которые позволяют упростить конструкцию: например, размещение твитера перед низкочастотным диффузором на специальном креплении. И все-таки именно «полновесные» коаксиальные системы создают наиболее точный стереоэффект. Поэтому во все времена разные разработчики и компании выпускали коаксиальные драйверы, которые присутствовали в составе их топовых систем.

Специализированные динамики

Воспроизведение звука в условиях, отличных от комнатных, требует применения динамиков, учитывающих эту специфику в свей конструкции. Динамики ландшафтного, шахтного, морского применения должны выдерживать повышенное содержание пыли, способной проникать в магнитный зазор, длительное солнечное излучение, повышенную влажность, воздействие морской соли и других негативных факторов. Для этого в конструкцию вносится серьезные изменения: выбираются материалы, защищаются уязвимые элементы.

Динамики наушников

Для наушников прежде всего пришлось разработать миниатюрные динамики: калибром от 6 до 12 мм для внутриканальных и до 50–60 мм максимум — для накладных моделей. В подавляющем большинстве случаев это широкополосные драйверы. Малый размер облегчает им задачу воспроизведения полного диапазона.

С другой стороны, производство осложняется именно минимальными размерами. Чаще всего диффузор такого динамика сделан из синтетического материала, хотя целлюлоза и другие натуральные волокнистые материалы тоже могут присутствовать. Ввиду требований компактности и низкого веса именно в наушниках наиболее часто используются неодимовые магниты, благодаря которым динамики могут демонстрировать высокую чувствительность — до 120 дБ и выше.

Динамик наушников Apple EarPods

Специфика применения требует, чтобы динамики наушников имели повышенное сопротивление. И если звуковые катушки динамиков акустических систем имеют сопротивление от 2 до 16 Ом (чаще всего от 4 до 8), то динамики наушников имеют сопротивление не ниже 16 Ом, а максимальное значение может достигать 600–800 Ом для профессиональных моделей.

В отдельных моделях наушников, даже внутриканальных, могут использоваться раздельные динамики для разных полос частот — но это редкий случай. Чаще встречается совместное применение излучателей разных типов — динамических и арматурных.

Продолжение следует…

Другие материалы цикла «Акустические системы»:

Акустические системы: поговорим о звуке (часть 1)

Акустические системы: строение динамика (часть 2)

Широкополосные динамические головки | Техника и Программы



предназначены для применения в АС бытовой аудиоаппаратуры, а также в АС на подвижных средствах, в автомобилях.

Рассмотрим некоторые наиболее популярные широкополосные динамические головки.

Малогабаритная головка 0,5ГДШ-26 с экранированной магнитной системой предназначена для применения в телекоммуникационной аппаратуре, а также в сигнальных устройствах различного назначения. Магнит головки представляет собой диск из неодимового сплава. Электрическое сопротивление катушки 25 и 50 Ом.

Головка 10ГДШ-21Д — сдвоенная коаксиальная, в ней ВЧ динамическая головка установлена не керне основной магнитной системы. Большой диффузор головки и диффузоры других широкополосных головок этой серии выполнены из целлюлозы и имеют конусную форму с криволинейной образующей. Центрирующие шайбы изготовлены из хлопчатобумажной ткани.

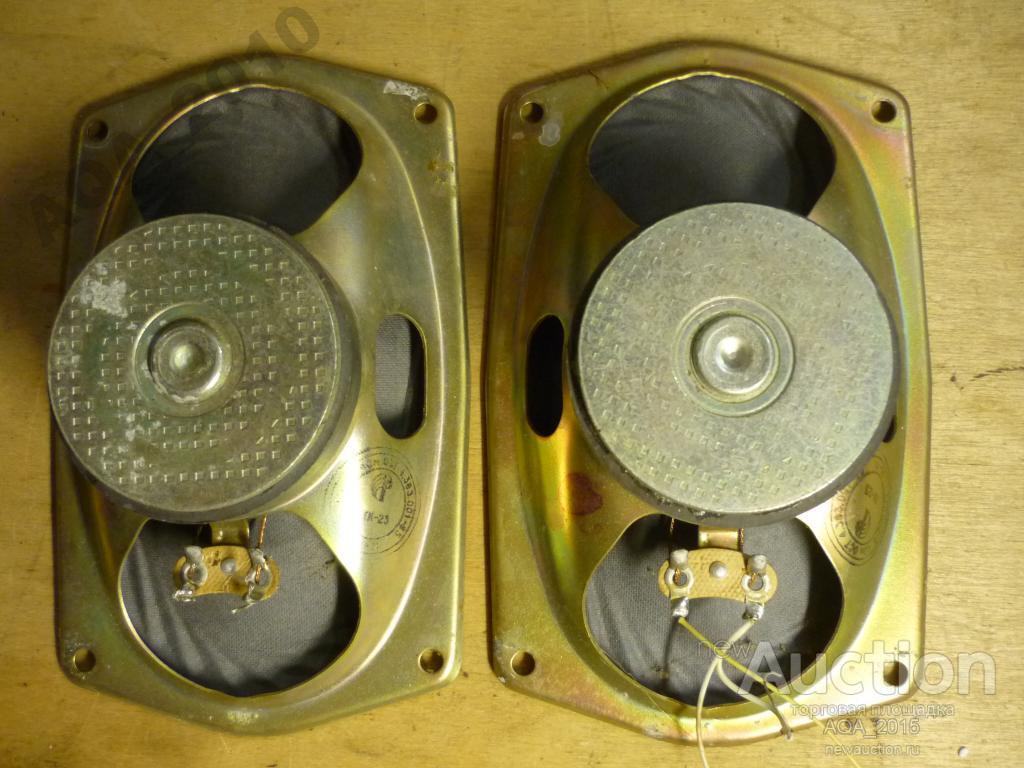

Головка 25ГДШ-2Н имеет плоский диффузор из алюминиевой фольги в виде сотовой структуры. Она рекомендуется для применения в автомобильных АС закрытого типа.

Головки громкоговорителей низкочастотные

1

2

3

4

5

6

7

8

9

10

11

12

4ГД-5

—

8

55

60-5,0

93,5

4

—

6*

—

—

101,0

5ГД-ЗРРЗ

—

10

30

40-5,0

93,5

5

—

12*

—

—

104,0

6ГД-1РРЗ

—

8

48

60-6,5

96

6

—

10*

—

—

106,0

6ГД-2

—

8

30

40-5,0

93,5

6

—

16*

—

—

105,5

6ГД-6

10ГДН-1

4

80

63-5,0

84

6

4

10

12

25

94,0

8ГД-1РРЗ

—

12

45

50-7,0

97

8

—

12*

—

—

108,0

8ГД-1

–

8

25

40-1,0

90

8

—

20*

—

—

103,0

10ГД-30

20ГДН-1

8

32

63-5,0

87,5/86

10

3

20

20

20

99,0/100,5

10ГД-34

25ГДН-1

4

80

63-5,0

84

10

8

25

27

30

98,0

15ГД-14

25ГДН-3

4/8

55

50-5,0

85

15

15

25

30

70

99,0

15ГД-17

25ГДН-4

4

40

40-5,0

86

15

15

25

30

70

100,0

25ГД-26

35ГДН-1

4/8

30

40-5,0

84

25

25

35

50

125

99,4

—

50ГДН-1

4

30

31,5-2,0

87

—

8

50

50

100

104,0

30ГД-1

—

4

25

31,5-1,0

87,5

30

—

70

—

—

105,8

30ГД-2

75ГДН-1

4/8

25

31,5-1,0

86

30

10

75

78

80

104,7

—

75ГДН-3

4/8

25

31,5-2,0

89

—

10

75

75

100

107,7

—

75ГДН-5

4

25

31,5-1,0

85

—

4

75

200

300

103,7

–

ЮОГДН-З

8

25

31,5-1,0

91

—

—

100

150

300

111,0

Головки громкоговорителей среднечастотные и высокочастотные

1

2

3

4

5

6

7

8

9

10

11

12

ЗГД-1

—

8

120

200-5,0

93,5

3

—

4*

—

—

99,5

4ГД-6

—

8

160

200-5,0

90

4

—

5*

—

—

97,0

–

20ГДС-1

4/8/16

110

200-5,0

89

—

10

20

25

30

102,0

15ГД-11А

20ГДС-3

8

100

200-5,0

88,5-92

15

15

20

20

30

101,5/105,0

15ГД-11

20ГДС-4

8

120

200-5,0

89

15

15

20

20

40

102,0

—

ЗОГДС-1

8

250

500-6,3

92

—

2,5

30

50

100

106,8

—

ЗОГДС-З

4/8/16

110

200-5,0

89

—

1,25

30

35

40

103,8

1ГД-3

—

12,5

4500

5,0-18,0

93,5

1

—

2*

—

—

96,5

1ГД-56

1ГДВ-1

8

3000

6,3-16,0

88

1

1

1

1,5

3

88,0

2ГД-36

ЗГДВ-1

8

1600

3,15-20,0

90

2

2

3

3

6

94,8

ЗГД-2

6ГДВ-1

16/25

4500

5,0-18,0

90/92,5

3

6

6

6

6

97,8/100,3

ЗГД-Э1

5ГДВ-1

8

3000

3,0-18,0

90

3

3

5

8

15

97,0

ЗГД-47

4ГДВ-1

8

3000

3,0-18,0

91

3

—

4

—

—

97,0

4ГД-56

6ГДВ-2

8

1600

3,15-20,0

90

4

4

6

6

12

97,8

6ГД-11

—

8

2000

3,0-20,0

90

6

—

6

—

—

97,8

6ГД-13

6ГДВ-4

8

3000

3,0-25,0

93,5

6

1,25

6

6

6

101,3

10ГД-35

6ГДВ-6

16/25

3000

5,0-25,0

91

10

2

6

8

10

98,8

Окончание табл. 2

1

2

3

4

5

6

7

8

9

10

11

12

—

6ГДВ-7

16

—

5,0-25,0

92

—

2,5

6

6

20

99,8

—

6ГДВ-9

16

—

5,0-25,0

91

—

2

6

10

20

98,8

10ГД-35Б

10ГДВ-2

16

2800

5,0-25,0

92

10

5

10

10

20

102,0

10ГИ-1

—

4/8

2000

2,5-25,0

87

10

10

15

15

25

98,8

–

25ГДВ-1

4/8

2000

2,5-30,0

88

—

—

25

—

—

102,0



Таблица 3

Головки громкоговорителей широкополосные

1

2

3

4

5

6

7

8

9

10

13

12

ЗГД-32

6ГДШ-1

4

75

80-12,5

92

3

0,8

6

6

6

99,8

ЭГД-38Е

5ГДШ-1

4

80

80-12,5

90

3

3

5

—

—

97,0

ЗГД-40

5ГДШ-2

4

75

80-12,5

90

3

3

5

8

15

97,0

ЗГД-42

5ГДШ-3

4

100

100-12,5

92,5

3

3

5

8

15

99,5

ЗГД-45

5ГДШ-4

4

80

80-16,0

90

3

2,25

5

6

20

97,0

4ГД-4

—

8

55

60-12,0

93

4

—

5*

—

—

100,0

4ГД-7



4,5

60

60-12,0

92

4

—

5*

—

—

99,0

ю

4ГД-8А

—

4

120

125-7,1

90

4

—

4

—

—

96,0

4ГД-8Е

4ГДШ-1

4

120

125-7,1

93,5

4

—

4

—

—

99,5

4ГД-28

—

4,5

60

60-12,0

90

4

—

5*

—

—

97,0

4ГД-34

–

8

60

60-12,0

90

4

—

5*

—

—

97,0

4ГД-35

8ГДШ-1

4

65

63-12,0

92

4

0,8

8

8

15

101,0

4ГД-36

–

4

60

63-12,0

90

4

—

5*

—

—

97,0

4ГД-43

—

4

—

—

92

4

—

5*

—

—

99,0

4ГД-53

4ГДШ-3

8

125

100-12,5

91

4

0,5

4

6

12

97,0

5ГД-1РРЗ

—

4

65

80-10,0

96

5

—

6*

—

—

103,8

6ГД-1

—

1,2

65

60-16,0

95

6

—

6

—

—

102,8

6ГД-3

—

4

85

100-10,0

96

6

—

6

—

—

103,8

6ГД-17

8ГД1Л-2

4/8

100

100-12,5

91

6

0,9

8

20

35

100,0

10ГД-36К

10ГДШ-1

4

40

63-20,0

90

10

1,6

10

15

20

100,0

10ГД-36Е

10ГДШ-2

4

40

63-20,0

87,5

10

2

10

10

15

97,5

4А-28

—

15

70

70-14,0

93,5

6

—

12*

—

—

104,2

4А-32

—

15

40

40-14,0

96

12

—

25*

—

—

110,0

Головка 25ГД-18-22 рассчитана на применение в рупорных громкоговорителях и звуковых колонках с групповыми излучателями.

Диффузородержатели большинства широкополосных головок выполнены из стали в виде штампованной конструкции. У более мощных головок 25ГДШ-12Д, 25ГДШ-18/22 — диффузородержатели литые, из алюминиевого сплава.

Головки 15ГДШ-6Д, 25ГДШ-9Д, 25ГДШ-12Д, 25ГД-18-22 выпускаются с дополнительным излучающим конусом, вклеенным в основание звуковой катушки.

Магнитная система большинства широкополосных головок выполнена на основе кольцевого магнита из феррита марки 25БА. Головки 5ГДШ-10, 6ГДШ-8Д имеют экранированную магнитную систему и рекомендованы для применения в телевизорах. Изготовитель выпускает эти головки с сопротивлением катушки 16 Ом, а 5ГДШ-10 — 25 Ом.

В табл. 3. представлены справочные данные широкополосных динамических головок.

В табл. 4. представлены справочные данные динамических головок с плоскими диафрагмами (НЧ, СЧ, ВЧ иШП).

В табл. 5. представлены справочные данные динамических головок устаревших типов низкочастотные и компрессионные.

В табл. 6. представлены справочные данные средне- частотных динамических головок устаревших типов.

В табл. 7 представлены справочные данные высокочастотных динамических головок устаревших типов.

В табл. 8 представлены широкополосные динамические головки устаревших типов

В табл. 9 представлены основные параметры электродинамических головок

Головки громкоговорителей с плоскими диафрагмами (НЧ, СЧ, ВЧ и ШП)

1

2

3

4

5

6

7

8

9

10

11

12

4А-32-6

–

16

42

40-14,0

95

12

—

50

—

—

111,9

–

300ГДН-1

4/8

18

20-3,15

90

—

—

200

300

—

113,0

–

200ГДН

8

25

31,5-4,0

88

—

—

100

200

—

108,0

–

100ГДН

8

40

63-5,0

87

—

—

75

100

—

105,8

—

25ГДН

4

50

70-6,3

87

—

—

25

50

—

101,0

–

75ГДС

4/8

80

200-6,3

92

—

—

50

75

—

109,0

—

50ГДС

8

100

250-6,3

89

—

—

25

50

—

103,0

–

10ГДВ-5

8

1100

2,0-31,5

91

—

—

20

—

—

104,0

—

25ГД1Л-2М

4/8

50

80-16,0

87

—

—

25

50

—

101,0

4А-32-6

—

16

42

40-14,0

95

12

—

50

—

—

111,9

–

300ГДН-1

4/8

18

20-3,15

90

—

—

200

300

—

113,0

–

200ГДН

8

25

31,5-4,0

88

—

—

100

200

—

108,0

–

юогдн

8

40

63-5,0

87

—

—

75

100

—

105,8

Динамические головки устаревших типов низкочастотные и компрессионные

Старое обозначение

Новое обозначение

^рьз.остъ

Гц

Полоса воспроизводимых частот, Гц

Неравномерность АЧХ, дБ

я,

Ом

Уровень чувствительности, дБ/Вт-м

у

л

Полная добротность, Cts



6ГД-6

10ГДН-1

55

63…5000

15

4

84

—

—



10ГД-30Е

20ГДН-1-8

32

63… 5000

14

8

86

20

1



ЮГД-ЗО(Б)

20ГДН-1

28 (32)

30…5000

15

8

86

—

—



10ГД-34

25ГДН-1-4

80

63…5000

14(16)

4

83

11

0,55



15ГД-14

25ГДН-3-4

55

50… 5000

14

4

84

8

0,5



15ГД-14

25ГДН-3-8

40

40… 5000

12 (16)

8

86

30

0,35



15ГД-17

25ГДН-4-4

40

40… 5000

14

4

88

—

—



15ГД-18

25ГДН-2

63 (75)

80…3150

14(12)

4

81

—

—



25ГД-4

50ГДН-3

25

31,5…2000

12

8

85

—

—



25ГД-26Б

25ГДН-1-4(8)

30

40… 5000

14

4(8)

84

30

0,35



25ГД-26

35ГДН-1-4 35ГДН-1-8

30 33

40… 5000 40…5000

14(12) 14(12)

4 8

86 87

50 45

1

0,4 (0,47)



30ГД-2(А)

75ГДН-1-4(8)

25 (31)

31,5…1000

12

4(8)

86

80 (28)

0,21 (0,88)



30ГД-11(А)

75ГДН-3-4

25 (30)

31,5…2000

10

4

86

62 (100)

0,213 (0,25)



ЗОГД-6

75ГДН-6

33

31,5…1000

12

4

88

—

—

35ГД-1

50ГДН-1

25

31,5…4000

12

8

85

—

—

35ГД-2

75ГДН-2

30

31,5…5000

12

8

87,5

—

—

50ГД-2-25

75ГДН-01

25 28

30… 1000 31,5…1000

12 14

4

8

90 86,5

—

________

75ГД-1

100ГДН-3

32

31,5…1000

13

8

90

—

—

Динамические головки устаревших типов высокочастотные

Старое обозначение

Новое обозначение

-^рез оон’

Гц

Полоса воспроизводи мых частот, Гц

Неравномерность АЧХ, дБ

Я Ом

Уровень чувствительности, дБ/Вт -м

Ges

1ГД-56

1ГДВ-1-8

3000

6300… 16000

14(12)

8

88

од

2ГД-36

6ГДВ-2-8 (ЗГДВ-1-8)

2800-3000

3150…20000

16(12)

8

90

0,16

ЗГД-15(М)



270

1000.. .18000

15

6,5

92

__

ЗГД-2

6ГДВ-1-16

4500

5000.. .18000

14 (16)

16

90 (92)

0,2

ЗГД-31

5ГДВ-1-8

3000

2800…20000

16 (14)

8

90

0,4

ЗГД-47

4ГДВ-1-8

3000

2000… 20000

14(12)

8

91

0,35

4ГД-56

6ГДВ-2

—

3000…20000

—

8

90

—

6ГД-13

6ГДВ-4-8

3000

3000…25000

14(12)

8

92

0,9

10ГД-35

10ГДВ-2-16

3000

5000…25000

14(12)

16

92

1

10ГИ-1-8

10ГДВ-4-16 10ГДВ-01

2000 1000 900

2000…25000 5000…25000 5000… 35000

10 14 12

16 8

90 94 92

0,4

10ГД-20

10ГДВ1

900

5000… 30000

12

8

92

—

20ГД-4

20ГДВ-1

550

5000…35000

12

8

90

—

Динамические головки устаревших типов широкоплосные

Старое обозначение

Новое обозначение

^рез оси,

Гц

Полоса воспроизводимых частот, Гц

Неравномерность АЧХ, дБ

R, Ом

Уровень чувствительности, дБ/Вт’М

Полная добротность,

Qts

2А-9

—

40

40.. .1000

16

12

92

—

2 А-11

—

35

35…3000

16

12

92

—

2А-12

—

40

40… 3500

16

12

95

—

4А-28

—

60

70… 14000

16

15

93

—

4А-30

—

60

60… 12000

14

5

94

—

4А-32

—

40

40… 16000

12

16

95

—

4А-36

—

80

80…10000

12

15

94

—

1ГД-4

—

100

100… 10000

12

8

94

—

1ГД-37

2ГДШ-4-8

160

125… 10000

14

8

92

3,5

1ГД-48

2ГДШ-2-8

120

100… 10000

12

8

93 (94)

1,2

1ГД-50

1ГДШ-4-8

180

180…8000

12

8

90

—

1ГД-54

2ГДШ-3-8

125

125… 10000

16

8

93

—

1ГД-55

1ГДШ-5-4

180

200… 10000

16

4

90

—

2ГД-ВЭФ

—

90

80…7000

15

4,5

91

—

2ГД-3

—

80

70.рез осн>

Гц

Полоса воспроизводимых частот, Гц

Неравномерность АЧХ, дБ

Д Ом

Уровень чувствительности, дБ/Вт-м

Полная добротность,

Qts



2ГД-4

—

80

70… 10000

14

5

91

—



2ГД-7

—

80

70… 10000

15

4,5

91

—



2ГД-19

—

80

80… 10000

15

4,5

90

—



2ГД-22

—

100

100… 10000

15

12,5

90

—



2ГД-28

—

80

70… 10000

15

4,5

90

—



2ГД-35

—

100

80… 12000

15

4,5

90

—



2ГД-38

ЗГДШ-1-8

100

100… 12500

14 (12)

8

90

1,7



2ГД-40(А)

ЗГДШ-2-4(8) ЗГДШ-4-4(8) ЗГДШ-7-4(8)

100(140) 100 200

100… 12500 100… 12500 180… 12500

14 (12) 14 14

4(8) 4(8) 4(8)

92 92 90

1,7 1,7 2,4



ЗГД-1РРЗ

—

120

120…5000

10

8

94

—



ЗГД-2

—

80

80…6000

15

4,5

94

—



ЗГД-7

—

. 90

80… 7000

14

4,5

92

—



ЗГД-9

—

80

80…7000

14

5

92

—



ЗГД-16

—

80

80… 8000

18

4,5

92

—



ЗГД-28



80

80… 8000

18

4,5

92

__

ЭГД-32

6ГДШ-1-4

75

80… 12500

12 (10)

4

92

1

ЗГД-З8Е

5ГДШ-1-4

80

80… 12500

15

4

90

—

ЗГД-40

5ГДШ-2-4

75

80… 12500

14

4

90

—

ЗГД-42

5ГДШ-3-8

100

100… 12500

12

8

92,5

1,3

ЗГД-45

5ГДШ-4-4

80

80… 16000

16

4

90

2

4ГД-1

—

60

60… 12000

14

4,5

92

—

4ГД-2

—

60

60.. .12000

14

5

92

—

4ГД-4

—

55

60… 12000

10

8

93

—

4ГД-5

—

55

60… 5000

10

8

94

—

4ГД-6

—

200

200… 5000

10

8

90

—

4ГД-7

—

60

60… 12000

15

4,5

92

—

4ГДЕ-8Е

4ГДШ-1-4

120

125…7100

16 (14)

4

93,5 (94)

2,5

4ГДШ-5-4

175

200… 10000

14

4

90

1,1

4ГД-9

—

120

100…8000

18

4,5

92

—

4ГД-28

—

60

120.. .12000

15

4,5

90

—

4ГД-35

8ГДШ-1-4

65

63… 12500

16

4

92

1,4

4ГД-36

—

60

63… 12500

10

8

90

—

Окончание табл.рез осн»

Гц

Полоса воспроизводимых частот, Гц

Неравномерность АЧХ, дБ

Я Ом

Уровень чувствительности, дБ/Вт *м

Полная добротность, Qts

4ГД-43

—

80

63…5000

12

4

—

—

4ГД-53

5ГДШ-5-4

150 (130)

100… 12500

14 (16)

4

92

1,3

5ГД-1РРЗ

—

65

80… 10000

14

4,5

96

—

5ГД-ЗРРЗ

—

30

40… 5000

12

10

94

—

5ГД-10

—

50

50.. .12000

15

4,5

94

—

5ГД-14

—

70

70… 12000

14

4,5

92

—

5ГД-18

—

70

70… 12000

15

4,5

92

—

5ГД-19

—

90

100… 10000

18

4,5

92

—

5ГД-28

—

90

100… 10000

18

4,5

92

—

6ГД-1РРЗ

—

48

60…6500

15

7

96

—

6ГД-2

—

30

40…5000

10

8

94

—

6ГД-3

6ГДШ-3-4 8ГДШ-2-4(8)

85 . 140 100

100… 10000 160… 12500 100… 12500

12 14 16

4 4 4(8)

96 92 91

U 2

8ГД-1РРЗ



55

40… 7000

14

12

97

—

к>

OO

и*

8ГД-1

—

30

40… 1000

10

8

90

0,82

10ГД-17

—

50

40…8000

14

4,5

94

—

10ГД-18

—

50

50… 8000

12

8

94

—

10ГД-28

—

40

40…6000

12

4,5

94

—

10ГД-36

10ГДШ-2-4

40

63…20000

16

4

87,5

1

10ГД-36К

10ГДШ-1-4

40

63…20000

16

4

90

0,8

15ГД-10

—

60

63… 12500

12

15

92

—

Основные параметры электродинамических головок







ж





Р





Номинал, электрич. сопротивление, Ом

Звуковая катушка







Тип головки

Паспортная мощность, Вт

Кратковремен на? мощность, Вт

Рабочий диапазо! частот, Гц

Неравномерност1 АЧХ, дБ

Уровень ХЧ, дБ

Частота ochobhoi резонанса, Гц

Индукция зазора, Тл

Полная

добротность (Qn)

Марка провода

Число витков

Габариты, м

Масса, кг



0,5ГДП1-26-4 0,5ГДШ-2б-8

0,5

2

630…10000

14

80

630

0,6

—

4

8

ПЭТВ-2 0,09 ПЭТВ-2 0,07

27 35

40×7,5

0,02



ЗГДШ-7-4 ЗГДШ-7-4

3

10

180…12 500

12

90

190

0,75

2,4

4

8

ПЭВЛ 0,11 ПЭВЛ 0,09

50 61

100x100x40

0,24



ЗГДШ-14-4 ЗГДШ-14-8

3

10

160… 10 000

14

89

160

0,75

2,4

4 8

ПЭВЛ 0,11 ПЭВЛ 0,09

58 78

ф 100×32

од



5ГДШ-10-4 5ГДШ-10-8

5

15

100…20 000 100…16 000

14

85 84

130

0,8

—

4

8

ПЭТВЛ-1 0,11 ПЭТВЛ-1 0,11

49 89

100x63x45

0,25



6ГДВ-5Д-4 6ГДВ-5Д-8

6

10

3150…30 000 3150..20 000

14

90

—

0,8

—

4 8

ПЭВЛ 0,11 ПЭВЛ 0,09

50 58

80x50x30

0,16



6ГДШ-8Д-4 6ГДШ-8Д-8

6

15

100…20 ООО

15

84

150

0,8

—

4 8

ПЭВЛ 0,13 ПЭВТЛ-1 0,1

49 62

90x50x40

0,21

10ГДШ-21Д

10

30

63…20 ООО

15

89

80

0,95

0,8

4

ПЭВЛ 0,1

49

ф 125×58

0,9

15ГДШ-6Д-4 15ГДШ-6Д-8

15

30

80… 20 ООО

14

89

80

0,95

0,8

4

8

ПЭВЛ 0,1 ПЭТВ-2 0,14

49 65

ф 125×58

0,9

25ГДШ-12Д

25

40

63…20 ООО

14

90

40

0,95

1

4

ПЭТВ-2 0,18

49

ф 200×88

1,2

25ГДШ-2Н

25

30

125…16000

14

86

60

1,0

1

4

ПЭТВ-2 0,16

49

125x125x68

1

25ГД-18-22

25

—

50…14000

15

95

60

1,2

1

12

ПЭВЛ 0,14

70

ф 278×123

3,9

25ГДШ-9Д

25

40

80…20 ООО

14

87

80

0,95

0,8

4

ПЭВТЛ-1 0,18

62

ф 125×58

0,9

50ГДН-39Д

50

100

30…3150

14

91

50

1,2

0,6

4

ПЭТВ-2 0,25

78

ф278×118

3,9

100ГДН-118Д

100

200

30…4000

14

95

30

1,2

0,8

8

ПЭТВ-2 0,25

82

ф 392×147

10

Сверхчувствительный датчик деформации с широким динамическим диапазоном и широкополосным измерением посредством определения времени пролета с помощью частотных гребенок фемтосекундного лазера

  • 1.

    Harry, G. & LIGO Scientific Collaboration Advanced LIGO: детекторы гравитационных волн нового поколения. Classical Quant. Грав. 27 , 084006 (2010).

    ADS MathSciNet Статья Google Scholar

  • 2.

    Эбботт Б. П. и др. . Наблюдение гравитационных волн от слияния двойных черных дыр. Phys. Rev. Lett. 116 , 061102 (2016).

    ADS MathSciNet CAS Статья PubMed Google Scholar

  • 3.

    Бергер Дж. И Ловберг Р. Измерения деформации Земли с помощью лазерного интерферометра. Наука 170 , 296–303 (1970).

    ADS CAS Статья PubMed Google Scholar

  • 4.

    Araya, A. et al. . Стабилизированный йодом Nd: YAG-лазер, применяемый в интерферометре с длинной базой для широкополосных наблюдений деформации земли. Rev. Sci. Instrum. 73 , 2434–2439 (2002).

    ADS CAS Статья Google Scholar

  • 5.

    Chen, J., Liu, Q., Fan, X. & He, Z. Оптоволоконный датчик деформации сверхвысокого разрешения с использованием двойных контуров обратной связи Паунда – Древера – Холла. Опт. Lett. 41 , 1066–1069 (2016).

    ADS Статья PubMed Google Scholar

  • 6.

    Лопес-Игера, Дж. М., Кобо, Л. Р., Инсера, А. К. и Кобо, А. Волоконно-оптические датчики в мониторинге состояния конструкций. J. Lightwave Technol. 29 , 587–608 (2011).

    ADS Статья Google Scholar

  • 7.

    Маджумдер, М., Гангопадхьяй, Т. К., Чакраборти, А. К., Дасгупта, К. и Бхаттачарья, Д. К. Волокнистые брэгговские решетки в мониторинге состояния конструкций — Текущее состояние и применение. Сенсорные приводы A. 147 , 150–164 (2008).

    CAS Статья Google Scholar

  • 8.

    Bitou, Y. Высокоточная метрология и контроль смещения с использованием двойного резонатора Фабри-Перо с гребенчатым генератором оптической частоты. Precis. Англ. 33 , 187–193 (2009).

    Артикул Google Scholar

  • 9.

    Гальярди, Г., Салза, М., Авино, С., Ферраро, П., Де Натале, П. Исследование предельных значений оптоволоконного измерения деформации. Наука 330 , 1081–1084 (2010).

    ADS CAS Статья PubMed Google Scholar

  • 10.

    Маркес душ Сантуш, Ф. Л. и Петерс, Б. Об использовании технологий тензодатчиков для модального анализа деформации: тематические исследования в авиационных приложениях. Rev. Sci. Instrum. 87 , 102506 (2016).

    ADS Статья PubMed Google Scholar

  • 11.

    Чоу, Дж. Х., Макклелланд, Д. Э., Грей, М. Б. и Литтлер, И. С. М. Демонстрация пассивного оптоволоконного датчика напряжения для субпикостензий. Опт. Lett. 30 , 1923–1925 (2005).

    ADS Статья PubMed Google Scholar

  • 12.

    Литтлер, И. К. М., Грей, М. Б., Чоу, Дж. Х., Шеддок, Д. А. и Макклелланд, Д. Э. Пикодетензионная мультиплексированная волоконно-оптическая матрица датчиков, работающих до инфракрасных частот. Опт. Экспресс 17 , 11077–11087 (2009).

    ADS CAS Статья PubMed Google Scholar

  • 13.

    Сонг, К. Ю., Хе, З. и Хотейт, К. Измерение распределенной деформации с пространственным разрешением миллиметрового порядка на основе анализа оптической корреляционной области Бриллюэна. Опт. Lett. 31 , 2526–2528 (2006).

    ADS Статья PubMed Google Scholar

  • 14.

    Кусе, Н., Одзава, А. и Кобаяши, Ю. Статический тензодатчик ВБР с высоким разрешением и большим динамическим диапазоном на основе спектроскопии с двумя гребенками. Опт. Экспресс 21 , 11141–11149 (2013).

    ADS Статья PubMed Google Scholar

  • 15.

    Арье, А., Лиссак, Б. и Тур, М. Статическое измерение деформации волоконно-брэгговской решеткой с использованием лазеров с синхронизацией частоты. J. Lightwave Technol. 17 , 1849–1855 (1999).

    ADS Статья Google Scholar

  • 16.

    Lam, T. T. Y. et al. . Оптоволоконный датчик с абсолютной частотой и высоким разрешением для квазистатического измерения деформации. заявл. Опт. 49 , 4029–4033 (2010).

    ADS Статья PubMed Google Scholar

  • 17.

    Хуанг В., Фенг С. и Чжан В. и др. . Датчик статической деформации волоконного лазера DFB, основанный на опросе частоты биений опорным волоконным лазером, привязанным к резонатору FBG. Опт. Экспресс 24 , 12321–12329 (2016).

    ADS CAS Статья PubMed Google Scholar

  • 18.

    Лю, К. У., Хе, З. Ю. и Токунага, Т. Измерение деформации земной коры с помощью волоконно-оптических датчиков с нано-деформационным разрешением. Опт. Экспресс 23 , A428 – A436 (2015).

    ADS Статья PubMed Google Scholar

  • 19.

    Liu, Q. et al. . Мультиплексный датчик с оптоволоконной решеткой Брэгга сверхвысокого разрешения для мониторинга деформации земной коры. IEEE Photonics J. 4 , 996–1003 (2012).

    Артикул Google Scholar

  • 20.

    Huang, W. Z., Zhang, W. T. & Li, F. Метод оптической модуляции SSB-SC с разверткой для измерения статической деформации с высоким разрешением и большим динамическим диапазоном с использованием датчиков FBG-FP. Опт. Lett. 40 , 1406–1409 (2015).

    ADS Статья PubMed Google Scholar

  • 21.

    Блэк, Э. Д. Введение в лазерную стабилизацию частоты Паунда – Древера – Холла. г. J. Phys. 69 , 79–87 (2001).

    ADS Статья Google Scholar

  • 22.

    Кундифф, С. Т., Йе, Дж. И Холл, Дж. Л. Синтез оптических частот на основе лазеров с синхронизацией мод. Rev. Sci. Instrum. 72 , 3749–3771 (2001).

    ADS CAS Статья Google Scholar

  • 23.

    Ким, Дж. И Сонг, Ю. Волоконные лазеры со сверхнизким шумом и синхронизацией мод и частотные гребенки: принципы, состояние и применение. Adv. Опт. Фотоника 8 , 465–540 (2016).

    Артикул Google Scholar

  • 24.

    Циммерман Б. Д., Клаус Р. О., Капп Д. А. и Мерфи К. А. Волоконно-оптические датчики, использующие оптические измерительные системы с высоким разрешением во временной области. J. Lightwave Technol. 8 , 1273–1277 (1990).

    ADS Статья Google Scholar

  • 25.

    Lyöri, V., Kilpelä, A., Duan, G., Mäntyniemi, A. & Kostamovaara, J. Импульсный времяпролетный радар для оптоволоконного измерения деформации. Rev. Sci. Instrum. 78 , 024705 (2007).

    ADS Статья PubMed Google Scholar

  • 26.

    Юнг, К. и Ким, Дж. Субфемтосекундная синхронизация микроволновых генераторов с Er-волоконными лазерами с синхронизацией мод. Опт. Lett. 37 , 2958–2960 (2012).

    ADS CAS Статья PubMed Google Scholar

  • 27.

    Юнг, К., Шин, Дж. И Ким, Дж. Генерация сверхнизких фазовых шумов в микроволновом диапазоне с помощью Er-волоконных лазеров с синхронизацией мод и субфемтосекундным интегрированным временным джиттером. IEEE Photon. J. 5 , 5500906 (2013).

    Артикул Google Scholar

  • 28.

    Юнг К. и др. . Передача микроволн на основе частотной гребенки по оптоволокну с нестабильностью 7 × 10 −19 с использованием волоконно-оптических микроволновых фазовых детекторов. Опт. Lett. 39 , 1577–1580 (2014).

    ADS Статья PubMed Google Scholar

  • 29.

    Янг, Х. и др. . Синхронизация фотокатодного лазера с ВЧ-генератором на уровне 10 фс для сверхбыстрых источников электронов и рентгеновского излучения. Sci. Реп. 7 , 39966 (2017).

    ADS CAS Статья PubMed PubMed Central Google Scholar

  • 30.

    Kwon, D. et al. . Безопорный метод измерения с высоким разрешением временных спектров джиттера оптических частотных гребенок. Sci. Реп. 7 , 40917 (2017).

    ADS CAS Статья PubMed PubMed Central Google Scholar

  • 31.

    Форман, С. М., Холман, К. В., Хадсон, Д. Д., Джонс, Д. Дж. И Й. Дистанционная передача сверхстабильных эталонных частот через оптоволоконные сети. Rev. Sci. Instrum. 78 , 021101 (2007).

    ADS Статья PubMed Google Scholar

  • 32.

    млн лет назад, D. et al. . Генерация импульса 37,4 фс в Er: волоконном лазере с частотой следования 225 МГц. Опт. Lett. 35 , 2858–2860 (2010).

    ADS CAS Статья PubMed Google Scholar

  • 33.

    Фрейтас, Дж. Д. Последние разработки в области сейсмического мониторинга нефтяных пластов на морском дне с использованием оптоволоконных сетей зондирования. Измер. Sci. Technol. 22 , 052001 (2011).

    ADS Статья Google Scholar

  • 34.

    Кэхилл, Дж. П., Окусага, О., Чжоу, В., Менюк, К. Р. и Картер, Г. М. Сверхлинейный рост интенсивности шума, вызванного рэлеевским рассеянием, в одномодовых волокнах. Опт. Экспресс 23 , 6400–6407 (2015).

    ADS Статья PubMed Google Scholar

  • 35.

    Чоу, Дж. Х., Литтлер, И. К. М., Макклелланд, Д. Э. и Грей, М. Б. Дистанционное оптоволоконное зондирование сверхвысокого разрешения с ограничением частоты и шума лазера. Опт.Экспресс 14 , 4617–4624 (2006).

    ADS Статья PubMed Google Scholar

  • 36.

    Xin, M. et al. . Многокилометровая лазерно-микроволновая сеть с аттосекундной точностью. Свет: Науки. Прил. 6 , e16187 (2017).

    CAS Статья Google Scholar

    • Головка кластера — обзор

    13.3.3 LEACH (иерархия адаптивной кластеризации с низким энергопотреблением)

    Протокол LEACH — это форма кластерной маршрутизации. Он формирует кластеров, чтобы минимизировать диссипацию энергии . Операции этого протокола делятся на две фазы: фаза настройки и фаза установившегося состояния. Стационарная фаза имеет более длительную продолжительность, чтобы минимизировать накладные расходы.

    Этап настройки состоит из следующих шагов:

    •

    Узел датчика выбирает случайное число от 0 до 1.

    •

    Если это выбранное случайное число меньше порогового значения T ( n ), сенсорный узел является головкой кластера (CH):

    (13.1) T (n) = P1- Prmod1Pifn∈G, 0 в противном случае,

    , где P = процентная вероятность стать головкой кластера, r = текущий раунд и G = набор узлов, которые не были выбраны в качестве головки кластера в последнем 1/ П патронов.

    •

    Затем головка кластера объявляет свой выбор.

    •

    После объявления другие узлы датчиков решают, хотят ли они быть частью кластера этого головного кластера, в зависимости от мощности сигнала объявления.

    •

    Головка кластера назначает расписание для сенсорных узлов своего кластера на основе подхода TDMA. В указанное время узлы могут отправлять данные в головку кластера.

    Устойчивая фаза состоит из следующих шагов:

    •

    Узлы датчиков начинают считывать и передавать данные в головки кластера.

    •

    Головка кластера объединяет все данные и отправляет их на базовую станцию.

    •

    По прошествии определенного периода времени сеть снова переходит к фазе настройки и снова начинает новый раунд выбора головки кластера.

    Этот протокол не обращается к разделу сети из-за сбоя узлов. Еще одним важным моментом является выбор главы кластера в каждом раунде. Сенсорный узел лишь с определенной вероятностью становится головкой кластера; следовательно, есть больше шансов, что часть сети останется без головки кластера, что приведет к неэффективной маршрутизации.

    В литературе предлагались различные версии протокола LEACH, и они обсуждаются ниже.

    E-LEACH: Протокол Energy-LEACH [36] является усовершенствованием по сравнению с протоколом LEACH. Этот протокол изменяет процедуру выбора головки кластера. В первом раунде выбирается головка кластера. Все узлы имеют одинаковую вероятность оказаться головками кластера. После первого раунда энергия узлов также учитывается при выборе головки кластера. В качестве головки кластера выбран узел с высокой остаточной энергией.Головка кластера является основной точкой для связи в сети, и, следовательно, ее срок службы будет влиять на связь между узлами датчиков. Этот протокол выбирает головку кластера с максимальной остаточной энергией или максимальной работоспособностью; это обеспечивает стабильность в сети.

    TL-LEACH: двухуровневый LEACH [37] отправляет данные на базовую станцию ​​в два скачка. Головка кластера собирает данные с других узлов. Затем он отправляет собранные данные на базовую станцию ​​через другую головку кластера, которая находится между ней и базовой станцией.

    M-LEACH: В протоколе Multihop LEACH [38] данные ретранслируются на базовую станцию ​​в несколько скачков. Этот протокол решает проблему передачи данных от дальних кластеров к базовой станции. Головка кластера отправляет собранные данные на базовую станцию ​​через другую головку кластера, которая находится между ней и базовой станцией. Благодаря многозвенной связи на головном узле кластера экономится много энергии.

    LEACH-C: Централизованный протокол LEACH [30] представляет собой централизованный алгоритм формирования кластеров.На этапе настройки узлы отправляют в приемник свою оставшуюся энергию и местоположение. После этого приемник запускает централизованный алгоритм формирования кластера и формирует кластеры для этой фазы. В каждом раунде сток формирует новые кластеры. Этот протокол распределяет головки кластера по сети в зависимости от энергии и местоположения узлов; следовательно, это может дать лучшие результаты.

    VLEACH : Это новая версия протокола LEACH [39]. В этой новой версии протокола кластер будет иметь головку кластера, а также заместитель главы кластера (CH и вице-CH).Вице-глава кластера принимает на себя полномочия кластера, когда существующий глава кластера умирает. Эта концепция экономит энергию участников кластера, которую они используют при сборе данных. Помните, что если головка кластера умирает, собранная информация не может достичь приемника, и в результате узлы теряют энергию. С помощью вице-канала собранная информация теперь может достигать приемника, даже если канал неисправен.

    % PDF-1.6 % 1040 0 объект> эндобдж xref 1040 132 0000000016 00000 н. 0000004978 00000 н. 0000005201 00000 н. 0000005254 00000 н. 0000005383 00000 п. 0000005419 00000 н. 0000005779 00000 н. 0000006227 00000 н. 0000006275 00000 н. 0000006353 00000 п. 0000006401 00000 п. 0000006449 00000 н. 0000006497 00000 н. 0000006546 00000 н. 0000006594 00000 н. 0000009656 00000 н. 0000012725 00000 п. 0000015676 00000 п. 0000018635 00000 п. 0000019707 00000 п. 0000019988 00000 п. 0000020355 00000 п. 0000020637 00000 п. 0000023456 00000 п. 0000023568 00000 п. 0000023606 00000 п. 0000024131 00000 п. 0000027372 00000 п. 0000027775 00000 п. 0000028166 00000 п. 0000028457 00000 п. 0000028833 00000 п. 0000029113 00000 п. 0000029190 00000 п. 0000029465 00000 п. 0000029742 00000 п. 0000030010 00000 п. 0000032934 00000 п. 0000082000 00000 п. 0000082176 00000 п. 0000082357 00000 п. 0000083271 00000 п. 0000083457 00000 п. 0000083637 00000 п. 0000083828 00000 п. 0000084020 00000 п. 0000084200 00000 п. 0000087213 00000 п. 0000089884 00000 п. 0000089975 00000 п. 00000 00000 н. 00000

    00000 п. 0000093806 00000 п. 0000093860 00000 п. 0000115385 00000 н. 0000121379 00000 н. 0000121436 00000 н. 0000121493 00000 н. 0000125524 00000 н. 0000130450 00000 н. 0000135576 00000 н. 0000135677 00000 н. 0000135894 00000 н. 0000135954 00000 н. 0000136114 00000 п. 0000136307 00000 н. 0000136494 00000 н. 0000136642 00000 н. 0000136803 00000 н. 0000136945 00000 н. 0000137121 00000 н. 0000137263 00000 н. 0000137410 00000 н. 0000137584 00000 н. 0000137756 00000 н. 0000137949 00000 п. 0000138128 00000 н. 0000138286 00000 н. 0000138449 00000 н. 0000138566 00000 н. 0000138688 00000 н. 0000138842 00000 н. 0000138984 00000 н. 0000139176 00000 н. 0000139281 00000 п. 0000139426 00000 н. 0000139559 00000 н. 0000139696 00000 н. 0000139816 00000 н. 0000139954 00000 н. 0000140146 00000 п. 0000140267 00000 н. 0000140391 00000 н. 0000140514 00000 н. 0000140634 00000 п. 0000140802 00000 н. 0000140959 00000 н. 0000141126 00000 н. 0000141299 00000 н. 0000141428 00000 н. 0000141579 00000 п. 0000141766 00000 н. 0000141916 00000 н. 0000142102 00000 н. 0000142255 00000 н. 0000142407 00000 н. 0000142585 00000 н. 0000142761 00000 н. 0000142880 00000 н. 0000143015 00000 н. 0000143170 00000 н. 0000143320 00000 н. 0000143450 00000 н. 0000143570 00000 н. @ bJHJf.да 4f̈́vy0LZ`} {wZ-cr = {wsϮv

    Как часто меняются IP-адреса? (Пример)

    Домашний IP-таргетинг — идеальный продукт для использования, когда вам нужно индивидуально настроить таргетинг на определенные домохозяйства и охватить очень узкую аудиторию. Этот продукт работает с помощью запатентованной технологии сопоставления IP-адресов с базой данных имен и физических уличных адресов и отображения вашей медийной или видеорекламы только для этих домохозяйств (или предприятий). Он работает без файлов cookie и не может быть удален или заблокирован.Мы можем оставаться на связи с каждой семьей, каждый раз, когда они выходят в Интернет с чрезвычайно актуальной онлайн-рекламой.

    Один из наиболее частых вопросов, который мы получаем о таргетинге на домашние IP-адреса, — это «Как часто меняются IP-адреса?»

    Исследование показало, что многие домохозяйства с динамическими IP-адресами (то есть IP-адрес назначается случайным образом и может изменяться) на самом деле имеют один и тот же IP-адрес в течение нескольких лет. Мы обнаружили, что средняя семья, на которую нацелена одна из наших кампаний по IP-таргетингу, имеет один и тот же IP-адрес в течение девяти месяцев.

    Несмотря на то, что IP-адрес является «динамическим», дезинформированные люди склонны воспринимать это как означающее, что ваш интернет-провайдер (ISP) постоянно выдает новый IP-адрес вашему дому каждый раз, когда вы выходите в сеть. Так было, когда в середине 90-х мы использовали коммутируемые системы, которые требовали уникального соединения между интернет-провайдером и модемом, и когда IP-адрес из их доступного пула предоставлялся по мере необходимости, а затем удалялся при отключении от Интернета.

    Сегодня у нас более постоянное подключение к Интернету.Большинство пользователей не отключают свои модемы, когда они не дома или не используются. Это изменение в использовании с годами привело к тому, что интернет-провайдерам необходимо поддерживать более стабильное и живое соединение с домашним модемом.

    Каждые 14 дней происходит продление аренды DHCP, которое действует как рукопожатие между интернет-провайдером и домашним модемом. Если соединение все еще в силе, интернет-провайдер продолжит работу и не прервет обслуживание, предоставив новый IP-адрес. Есть несколько причин, по которым они не выдают новый IP каждый раз, когда происходит продление аренды:

    • Удаление и повторное предоставление IP-адреса нарушает обслуживание семьи.
    • Выполнение этих процессов связано с затратами на оборудование и полосу пропускания. Кроме того, существуют вспомогательные расходы на устранение перебоев в обслуживании, когда это имеет место.

    Прелесть нашей системы таргетинга домашних IP-адресов заключается в том, что она адаптируется к изменяющемуся ландшафту IP-адресов за счет приема данных первой стороны (она получает более 1 миллиона записей первой стороны в секунду). Когда у нас будет достаточно доказательств того, что IP-адрес действительно представляет собой адрес домашнего хозяйства, мы можем переместить эту пару в наш доверительный интервал, который имеет точность не менее 95%.Когда IP-адрес домохозяйства изменяется, у нас есть записи, указывающие, что это так, мы затем удаляем пары из нашего доверительного интервала, пока у нас не будет достаточного количества экземпляров, указывающих, что этот новый IP-адрес представляет дом.

    Еще один часто задаваемый вопрос: «Почему мы не можем сопоставить каждую семью в списке с IP-адресом?»

    Наиболее частые причины включают:

    • У некоторых людей нет домашнего Интернета.
    • У некоторых домов недостаточно трафика, чтобы мы могли получать достоверные данные.
    • IP-адреса некоторых людей недавно изменились, и у нас пока недостаточно данных о новом IP-адресе.

    Если у вас есть какие-либо вопросы о таргетинге на домашние IP-адреса, дайте нам знать!

    Все студенты нуждаются в широкополосном доступе и заслуживают его, говорят руководители образования

    Новые технологии и расширенные возможности подключения к Интернету меняют ландшафт K-12, но поскольку многие школы все еще остаются без широкополосного доступа, заинтересованные стороны в сфере образования должны реализовывать инициативы и политику для поддержки цифрового равенства для учащихся, заявили лидеры образования, выступающие за широкополосный доступ, в Вашингтоне, округ Колумбия.C. Среда.

    Члены Ассоциации директоров образовательных технологий штата собрались на Капитолийском холме, чтобы продемонстрировать федеральным политикам важность обучения с использованием технологий и рекомендовать меры правительственному руководству, чтобы лучше подготовить студентов к жизни и работе.

    «Сегодняшним студентам нужен равноправный и надежный доступ к полосе пропускания, чтобы гарантировать, что увлекательный, персонализированный опыт обучения будет реализован для всех», — заявила в пресс-релизе Кэндис Додсон, исполнительный директор SETDA.«Навыки, основанные на динамических цифровых учебных материалах, онлайн-моделировании, кодировании и создании контента, имеют важное значение для успеха ученика сегодня и в будущем. Связь — ключевая переменная, позволяющая добиться этого ».

    Согласно недавнему исследованию SETDA, хотя почти все школы в США имеют доступ к Интернету, качество этого подключения сильно различается.

    По данным FCC, почти четверть сельского населения США — 14,5 миллиона человек — не имеет доступа к высокоскоростному Интернету.Pew Research обнаружила, что 17 процентов подростков не имеют надежного доступа к подключенным к Интернету устройствам, что часто приводит к невыполнению домашних заданий.

    «Равный доступ к высокоскоростной широкополосной связи является основой, на которой современные школы создают расширенные возможности цифрового обучения», — говорится в отчете SETDA.

    Цифровое обучение — например, учебные упражнения на основе проектов, практические занятия в виртуальной реальности и обучение через Интернет — внедряются в школах по всей стране и показали себя многообещающими, помогая преподавателям способствовать успехам учащихся в классе и за его пределами.

    В отчете упоминаются такие штаты, как Кентукки, где школы округа Фейет снабдили учащихся цифровыми инструментами и наставниками, чтобы помочь им реализовать карьерные интересы и стать учениками на протяжении всей жизни, которые могут адаптироваться к меняющимся условиям работы в цифровую эпоху. Точно так же, как показано в отчете, школы штата Висконсин израсходовали 62,1 миллиона долларов из фондов E-Rate на создание высокоскоростных широкополосных соединений, чтобы поддержать учащихся и общество новыми возможностями. В настоящее время FCC может выделять до 4,15 миллиарда долларов в фонды E-Rate ежегодно.

    Новые технологии и равноправный доступ к Интернету позволяют школам улучшать обучение и преподавание способами, которые ранее были невозможны, согласно SETDA, и позволяют преподавателям выбирать из множества педагогических подходов, предоставляющих им свободу обучения и гибкость.

    «Если мы будем учить так, как учили вчера, мы лишим наших детей завтрашнего дня», — сказал реформатор образования Джон Дьюи в отчете SETDA.

    Но, по мнению группы, для поддержки обучения на основе технологий и цифровых инструментов, которые делают это возможным, руководители образования должны сосредоточиться на своих академических целях, чтобы разработать политику и методы реализации, которые могут улучшить их учебную среду, а также предвидеть свои будущие потребности в технологиях. для создания устойчивых, устойчивых и надежных сетей и инфраструктуры.

    Точно так же, продолжается в отчете, лидеры федерального правительства и правительства штатов должны признать важность образования с использованием технологий и разработать политику, гарантирующую, что все округа имеют доступ к необходимым средствам для внедрения цифровых инструментов и поддержки успеваемости учащихся.

    «Нам нужны технологии в каждом классе, в руках каждого ученика и учителя, потому что это ручка и бумага нашего времени, и это линза, через которую мы воспринимаем большую часть нашего мира», — заявил в прессе консультант по образованию Дэвид Уорлик. релиз.

    Настройка удаленного рабочего стола | Бесплатная служба динамического DNS (Windows)

    Шаг 1. Включите удаленный рабочий стол на вашем компьютере
    Щелкните правой кнопкой мыши «Мой компьютер» и выберите «Свойства». Щелкните вкладку «Удаленный» и выберите «Разрешить удаленные подключения к этому компьютеру». Затем нажмите кнопку «ОК».
    Шаг 2. Откройте порт удаленного рабочего стола (порт 3389) в брандмауэре Windows.
    Зайдите в панель управления на вашем компьютере, затем в «Система и безопасность», а затем в «Брандмауэр Windows».Нажмите «Расширенные настройки» слева. Убедитесь, что «Входящие правила» для удаленного рабочего стола «Включены». Обратите внимание, что если на вашем компьютере используется брандмауэр, отличный от брандмауэра Windows, необходимо открыть порт 3389 в брандмауэре.


    Шаг 3. Настройте переадресацию портов (трансляцию портов) в маршрутизаторе
    Войдите на веб-сайт маршрутизатора (обычно по адресу http: // 192.168.1.1 или http://192.168.0.1) и перейдите в раздел «Переадресация портов». Добавьте новое правило «Переадресация портов» для TCP-порта 3389, который будет перенаправлен на внутренний IP-адрес вашего компьютера. Чтобы получить внутренний IP-адрес устройства, вы можете ввести ipconfig в «cmd.exe». Обычно он имеет форму «192.168.1. **».
    ПРИМЕЧАНИЕ : Если вам нужно подключиться к нескольким машинам за одним и тем же маршрутизатором, вы должны настроить переадресацию портов для все эти машины.Предположим, что машина 1 имеет внутренний IP 192.168.1.41, машина 2 имеет внутренний IP 192.168.1.42, а машина 3 имеет внутренний IP 192.168.1.43. Мы можем настроить разные внешние порты для разных машин, как показано на рисунке ниже.
    Чтобы проверить, правильно ли настроена переадресация портов, вы можете использовать наш Проверка порта сетевой инструмент, чтобы узнать, открыт ли соответствующий порт. Если вы получили ответ «Успешно» при проверке порта, значит, ваша сеть настроена правильно.
    ШАГ 4. Сопоставьте свой динамический IP-адрес с именем хоста
    Интернет-провайдеры регулярно меняют ваш IP-адрес, но с помощью динамического DNS вы можете сохранить ваш домен, указывающий на текущий IP-адрес вашего домашнего сервера или других устройств.

    Вы можете регистр собственное доменное имя (yourdomain.com) и зарегистрироваться для Dynu Dynamic DNS Service или используйте бесплатное доменное имя Dynu (yourdomain.dynu.com). Вы можете сослаться на это Начиная учебник для получения дополнительной информации.

    ШАГ 5. Используйте службу Dynu DDNS для удаленного доступа к компьютеру
    Скачать соответствующее клиентское программное обеспечение и запустите его на компьютере, чтобы имя хоста было сопоставлено с вашим динамическим IP-адресом. Вы также можете настроить службу DDNS на своем маршрутизаторе, если ваш маршрутизатор поддерживает ее.

    Теперь у вас должна быть возможность получить доступ к своему компьютеру с помощью yourhostname.dynu.com из Интернета через удаленный рабочий стол, используя любой совместимый клиент удаленного рабочего стола и ваше доменное имя.


    ПРИМЕЧАНИЕ : В случае подключения нескольких машин для машины 1 вы можете использовать «yourhostname.dynu.com:3389», для машины 2, вы можете использовать yourhostname.dynu.com:3390, а для машины 3 вы можете использовать yourhostname.dynu.com:3391.

    Talking Heads — VanillaPlus — глобальный голос телекоммуникационных ИТ

    15 марта 2021 г.

    Assurance и аналитика готовятся к фундаментальной роли в обеспечении открытой сети RAN и ядра 5G

    Виртуализированные, динамические, открытые сети представляют собой постоянно движущуюся поверхность , на которой провайдеры услуг связи (CSP) должны будут анализировать данные, чтобы гарантировать операции обслуживания.Однако эти сервисные операции навсегда изменяются, и для достижения всеобъемлющих результатов необходимо, чтобы гарантия и аналитика осуществлялись непрерывно в сетях радиодоступа (RAN) и в виртуализированном ядре 5G .

    (подробнее…)

    Политика и тарификация усложняются, поскольку варианты использования позволяют дифференцировать

    Джон Алберс — исполнительный директор Volubill, поставщика сложных политик и систем оплаты для CSP.Здесь он рассказывает Джорджу Малиму, как после нескольких разочаровывающих лет понимание операторами связи возможностей политики и тарификации вместе взятых выросло. Расширенные варианты использования, которые могут поддерживать такие системы, как Volubill, позволяют операторам связи дифференцировать, конкурировать и монетизировать свои сети.

    (подробнее…)

    18 июля, 2011

    Изощренность политик объединяет сетевые и ИТ-домены, позволяет операторам связи дифференцировать и создавать ценность

    Дэвид Шарпли — старший вице-президент по маркетингу, управлению продуктами и каналам компании Bridgewater Systems, поставщика интеллектуальных средств управления широкополосным доступом для мобильных и конвергентных операторов.Теперь, когда управление политиками находится в авангарде программ провайдеров услуг связи (CSP), поскольку они стремятся монетизировать трафик смартфонов и наилучшим образом использовать свои сетевые инвестиции, Шарпли делится своими взглядами на быстрое развитие рынка политик с VanillaPlus.

    (подробнее…)

    Политика 2.0 выходит за рамки защиты сети, обеспечивая инновации и монетизацию услуг

    Билл Диотт — исполнительный директор и президент BroadHop Inc., поставщика систем управления политиками для более чем 75 операторов по всему миру.Диотт имеет степень инженера в Королевском университете, степень магистра делового администрирования в школе Айви при Университете Западного Онтарио и является выпускником программы международного бизнеса Стокгольмской школы экономики. Ранее он занимал пост президента и главного операционного директора компании Amigo Systems по электронным платежам, основанной на IP, а также занимал руководящие должности в компаниях CAT Technology, SRI Consulting и Gemini. Здесь он обсуждает захватывающие возможности инноваций в сфере услуг, которые предоставляет Политика 2.0 представляет операторам и объясняет, как рынок обновляется с Политики 1.0 до Политики 2.0.

    (подробнее…)

    13 сентября, 2010

    Контроль политик: в ногу с развитием сети

    «Поскольку IN потенциально исчезает с LTE, каждая транзакция должна быть« отслеживаемой »- или контролироваться и взиматься.”

    (подробнее…)

    16 февраля, 2010

    Более крупные проблемы с фиксированной ставкой просто означают более серьезные потребности в политике

    Если фиксированная зарядка мертва, как говорят многие, почему она до сих пор так широко используется на некоторых рынках, таких как Западная Европа и Северная Америка? VanillaPlus поговорил с Джоном Алберсом, генеральным директором Volubill,

    (подробнее…)

    .

    Похожие записи

    05.09.2023 0

    Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

    05.09.2023 0

    Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

    05.09.2023 0

    Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
