Головная станция спутникового телевидения: устройство, принцип работы, преимущества

Что такое головная станция спутникового ТВ. Как устроена и работает головная станция. Какие преимущества дает использование цифровой головной станции. Основные компоненты и их функции.

Что такое головная станция спутникового телевидения

Головная станция спутникового телевидения — это комплекс оборудования, предназначенный для приема спутниковых телевизионных сигналов, их обработки и последующей передачи по кабельной сети для распределения между абонентами. Это своего рода «сердце» системы кабельного или IPTV-телевидения.

Основные функции головной станции:

• Прием спутниковых ТВ-сигналов с помощью антенн
• Демодуляция и декодирование принятых сигналов
• Формирование пакетов телеканалов
• Кодирование и модуляция сигналов для передачи по кабельной сети
• Мультиплексирование каналов
• Формирование выходного РЧ-сигнала для подачи в кабельную сеть

Основные компоненты головной станции спутникового ТВ

В состав типичной головной станции входят следующие основные элементы:

• Спутниковые антенны для приема сигналов с различных спутников
• IRD-приемники (Integrated Receiver Decoder) для демодуляции и декодирования спутниковых сигналов
• Декодеры для расшифровки закодированных каналов
• Кодировщики (энкодеры) для сжатия видео и звука в цифровой формат
• Мультиплексоры для формирования транспортных потоков
• Модуляторы (например, QAM) для преобразования цифровых потоков в РЧ-сигналы
• Коммутаторы для маршрутизации сигналов
• Система условного доступа (CAS) для управления правами просмотра
• Система управления абонентами (SMS)
• Серверы EPG, PSI/SI для формирования служебной информации

Принцип работы головной станции спутникового телевидения

Процесс работы головной станции можно описать следующим образом:

1. Спутниковые антенны принимают сигналы с различных спутников
2. IRD-приемники демодулируют и декодируют спутниковые сигналы
3. Декодеры расшифровывают закодированные каналы
4. Кодировщики сжимают видео и звук в цифровой формат (например, MPEG-2/MPEG-4)
5. Мультиплексоры формируют транспортные потоки из отдельных каналов
6. Модуляторы преобразуют цифровые потоки в РЧ-сигналы для передачи по кабелю
7. Коммутаторы маршрутизируют сигналы между компонентами станции
8. Система условного доступа шифрует каналы для защиты контента
9. Система управления абонентами контролирует права доступа
10. Серверы добавляют служебную информацию (EPG, PSI/SI)

На выходе формируется готовый РЧ-сигнал, содержащий пакеты телеканалов для распределения по кабельной сети.

Преимущества использования цифровой головной станции

По сравнению с аналоговыми системами, цифровые головные станции обладают рядом важных преимуществ:

• Возможность передачи гораздо большего количества каналов в той же полосе частот за счет цифрового сжатия
• Улучшенное качество изображения и звука
• Поддержка стереозвука и многоканального звука
• Возможность предоставления дополнительных интерактивных услуг
• Гибкость в формировании пакетов каналов
• Более эффективное использование частотного ресурса
• Возможность внедрения систем условного доступа

Особенности современных цифровых головных станций

Современные цифровые головные станции обладают рядом важных особенностей:

• Компактные размеры — все компоненты могут размещаться в одной стойке
• Модульная архитектура, позволяющая гибко наращивать функционал
• Поддержка различных стандартов цифрового ТВ (DVB-S/S2, DVB-C, DVB-T/T2)
• Возможность формирования IP-потоков для IPTV
• Удаленное управление и мониторинг через веб-интерфейс
• Высокая надежность и отказоустойчивость
• Поддержка технологии транскодирования для оптимизации битрейта

Критерии выбора головной станции спутникового ТВ

При выборе головной станции следует учитывать следующие ключевые параметры:

• Требуемое количество входных и выходных каналов
• Поддерживаемые стандарты (DVB-S/S2, DVB-C и т.д.)
• Возможности по ремультиплексированию
• Наличие системы условного доступа
• Поддержка формирования EPG
• Возможности по транскодированию
• Надежность и отказоустойчивость
• Удобство управления и мониторинга
• Возможности по масштабированию

Настройка и обслуживание головной станции

Процесс настройки и обслуживания головной станции включает следующие основные этапы:

1. Монтаж и подключение оборудования
2. Настройка приема спутниковых сигналов
3. Конфигурирование IRD и декодеров
4. Настройка кодировщиков и мультиплексоров
5. Конфигурирование модуляторов
6. Настройка системы условного доступа
7. Формирование пакетов каналов
8. Настройка EPG и PSI/SI
9. Тестирование и отладка
10. Регулярный мониторинг и обслуживание

Правильная настройка и обслуживание критически важны для стабильной работы всей системы кабельного телевидения.

Перспективы развития головных станций

Основные тенденции в развитии головных станций спутникового ТВ:

• Переход на все более высокое разрешение (4K, 8K)
• Внедрение новых стандартов компрессии (HEVC/H.265)
• Конвергенция с IP-технологиями
• Виртуализация функций на базе облачных платформ
• Развитие систем аналитики и больших данных
• Усиление информационной безопасности
• Интеграция с OTT-платформами

Развитие технологий позволит сделать головные станции еще более эффективными, гибкими и функциональными.

Головная станция TST-1200

SAT конвертерная программируемая ГС PolySelect TST 1200

Головная станция PolySelect TST-1200 предназначена для раздачи спутниковых сигналов форматов DVB-S/S2 (SDTV/HDTV) по сетям кабельного телевидения (СКТ). Она конвертирует выбранные оператором цифровые пакеты (до 12 транспондеров с традиционной полосой 27 или 36 МГц) из первой спутниковой ПЧ (950-2150 МГц) в диапазон 250-730 МГц. На приемной стороне устанавливается абонентский или коллективный конвертер, преобразующий сигнал обратно в стандартный диапазон 1200-1680 (середина полного диапазона SAT ПЧ 950-2150 МГц) для приема стандартным спутниковым приемником.Станция имеет четыре входа, на которые подаются сигналы с четырехвыводного спутникового конвертера, принимаемые с одной спутниковой позиции, но в разных поляризациях и поддиапазонах или совершенно от разных SAT антенн. С помощью матричных коммутаторов эти сигналы передаются на входы канальных понижающих конвертеров (т.е. из SAT ПЧ (IF) диапазона в диапазон CATV). Станция может комплектоваться 6- или 12-канальными конвертерами. 12 каналов шириной по 36 МГц (27,5 Мсим/с). Каналы расстанавливаются в CATV диапазоне (250-730 МГц) с частотным шагом в 40 МГц. Между каналами оставляют частотный пробел в 4 МГц для исключения взаимных помех. Частотный план размещения конвертированных каналов может выбираться и вручную с шагом в 1 МГц.Для настройки станции предусмотрены три клавиши и 4-разрядный дисплей. Настройка может также выполняться с РС, подключаемого через USB-интерфейс. Настройка ГС TST-1200 предельно проста и иллюстрирована. Достаточно выбрать входной сигнал для каждого из 12-ти транспондеров, установить желаемую частоту трансляции транспондера и, при необходимости, отрегулировать уровень выходного сигнала (АРУ в составе станции отсутствует). Знание или установка каких-либо специальных параметров SAT сигналов не требуется, т.к. TST-1200 осуществляет только конвертацию полного спектра частот каждого из принимаемых транспондеров на требуемую частоту в CATV диапазоне.

Самоустанавливающееся программное обеспечение для настройки TST-1200 всегда доступно на web-сайте компании Polytron. По желанию заказчика, ГС TST-1200 поставляются уже в запрограммированном виде. Основные технические характеристики SAT ГС TST-1200 представлены в таблице.Абонентский малошумящий повышающий конвертер может быть интегрирован в специально разработанную для этого абонентскую розетку ТВ + SAT. Питание конвертера осуществляется непосредственно от STB. Имеется также вариант конвертера для коллективного приема выходного сигнала.Использование абонентского конвертера, служит своего рода отличным «ключом» для «кодирования» SAT каналов. Без такого конвертера невозможен просмотр SAT каналов на любом STB. Параметры абонентских конвертеров представлены в таблице.Применение этих станций может стать актуальным в элитных комплексах и поселках. В них, как правило, уже на этапе строительства прокладывается ВОЛС с большим числом ОВ (например, FTTH или FTTB), и одно волокно может быть использовано для передачи SAT транспондеров, формируемых TST-1200. Для оптики предварительная конвертация сигнала в наземный диапазон в принципе не нужна (имеются оптические передатчики и приемники на 950-2150 МГц), но она позволяет использовать самые дешевые оптические приемники и передатчик. К ним для SAT каналов предъявляются очень низкие требования.Например, отношение несущая/шум может составлять всего 25-35 дБ, а CSO/CTB > 35-45 дБ. При необходимости, свободные частотные диапазоны 47-250 МГц и 730-867 МГц можно использовать для передачи сигналов наземного телевизионного вещания (НТВ). Для их объединения с сигналами, ретранслируемыми станцией, разработан специальный диапазонный фильтр-сумматор (частотный триплексер).









Технические характеристики
Тип	TST 1200
Артикул	5903060
Число SAT входов	4
Диапазон	950-2150 МГц
Питание LNB	12 В / макс. 250 мА
Уровень входного сигнала	60-70 дБмкВ
Диапазон выходного сигнала	250-750 МГц
Выходной уровень	макс. 90 дБмкВ
Регулировка выходного сигнала	13 дБ/ 18 дБ
Тип разъема	F
Сопротивление	75 Ом
Конфигурирование	USB
Напряжение питания	190-265 В / 50 Гц
Потребляемая мощность	30 Вт
Диапазон рабочих температур	0-50 °C
Габариты	400 x 335 x 70 мм
Масса	5,1 кг





Технические параметры абонентских конвертеров





Технические характеристики
Тип	TST-B	TST-С		TST-D
Артикул	5903081	5903090		5903095
Назначение	коллективный	абонентский
Конструктив	блок	накладываемая розетка
Выходной частотный диапазон	1200-1700 МГц	1200-1680 или 950-2150 МГц
Частота гетеродина	950 МГц
Перенос спектра	диапазонный
Потери на проход	0 дБ (±3 дБ)
Входной уровень	50-70 дБмкВ
Коэффициент возвратных потерь	>10 дБ
Коэффициент шума	9 дБ
Рабочее напряжения	10-18 В
Ток потребления	130 мА			200 мА
Потери на проход FM тракта	—		-1 дБ

Головные станции кабельного телевидения

ВХОД / Регистрация Москва, Садовническая ул. 44с4

Отказаться Телефон: +7 (495) 937-5220 (многоканальный) +7 (499) 220-5220 (многоканальный) E-mail: vlux@vlux. ru Адрес: Москва, Садовническая ул., 44 с.4, 115035 показать на карте Цифровое телевидение и телерадиовещание Головные станции кабельного ТВ. Шлюзы EdgeQAM. PSI/SI генераторы Головные станции кабельного телевидения Головные станции кабельного телевидения от компании TRIAX AG(Дания) Головные станции TRIAX работают в сетях самой разной емкости: от городских на сотни тысяч абонентов до небольших систем коллективного приема. Каждый год идет модернизация, как существующих модулей головной станции, так и появление новых, предназначенных, в основном, для сигналов цифрового вещания. Актуальной в условиях перехода на стереозвуковое сопровождение российских телеканала является возможность трансляции сигналов стандарта NICAM. Сейчас на смену устаревшим пришли новые головные станции TRIAX TDcH Compact Headend 16S-I-Q, TDH 800, TDX, TDX Black Edition, а также TRIAX IPTV EPG Server. TRIAX IPTV EPG Server Сервер IPTV EPG предоставляет данные EPG на IP-приставки, IP-телевизоры и промежуточные решения. При работе с головными станциями TRIAX сервер EPG извлекает данные из Front-end модулей DVB-S и DVB-T, что позволяет ему заполнять ТВ-Гиды EPG на дисплеях IPTV в гостиницах и у абонентов платного ТВ. TDX Black Edition Головная станция TDX Black Edition является дальнейшим развитием широко себя зарекомендовавшей головной станции TRIAX TDX. В TDX Black Edition оптимизированы прежние функции и реализованы новые возможности. Составляющие TDX Black Edition. TDH 800 – это бюджетная головная станция, разработанная на базе платформы TDX, для выполнения основных функций по приему и трансляции ТВ сигналов. В её состав входят: TDH 801 базовое шасси и входные модули: — TDH 811 (DVB-S/S2), — TDH 813 (DVB-T/T2), TDH 814 (AV) и выходные модули: — TDH 841, 842CI (out PAL), — TDH 843, 844CI (out DVB-T), — TDH 845, 846CI (out DVB-C). Головная станция TDX использует технологию «pool», основанную на полном мультиплексировании, что позволяет входным и выходным модулям функционировать независимо друг от друга и, в свою очередь, способствует процессу гибкого формирования программных пакетов. Головная станция состоит из шасси TDX, в ее составе есть входные модули: — AV encoder, — DVB-S/S2, QPSK/8PSK демодулятор, — DVB-T, COFDM демодулятор, — DVB-T/T2, COFDM демодулятор, — HDMI encoder, — DVB-C, демодулятор QAM. И выходные: — QUAD QAM, DVB-C, FTA/twin CI, QUAD COFDM, DVB-T, FTA/twin CI, — QUAD, PAL SECAM OIRT D/K, FTA/twin CI, IP-выход: лицензии/SFP модули, — Модуль 2хCI, QUAD HD-SD, PAL SECAM OIRT D/K, FTA/twin CI, — Модуль IP-выхода. Для резервирования питания TDX используется отдельный блок РБП. Головная станция TMB/HMB 10 по своему структурному построению представляет собой набор избирательных электронно-перестраиваемых канальных усилителей, на входе которых установлен сплиттер — распределитель, а на выходе (после сумматора) – широкополосный усилитель мощности. АРХИВ ДОКУМЕНТАЦИИ

О холдинге В-ЛЮКС   |   Наши партнеры   |   Вакансии   |   Каталог   |   Наши проекты   |   Наши публикации   |   Отзывы клиентов   |   Архив документации ШИРОКОПОЛОСНЫЕ СЕТИ   |   КОМПЛЕКСНЫЕ СИСТЕМЫ   |   ПК СТАНДАР ТЕЛЕКОМ   |   ОБУЧЕНИЕ   |   В-ЛЮКС — СЕТИ © 2005-2023 В-ЛЮКС e-mail: vlux@vlux. ru, [email protected] (замечания по сайту) Москва, Садовническая ул. 44 с.4, тел. +7(495) 937-5220

NICE AND EASY: Что такое головная станция?

Как только вы начинаете заниматься спутниковым телевидением для бизнеса, вы сталкиваетесь со всевозможной новой терминологией. Многие из этих слов звучат забавно и звучат так, как будто им не место. Одним из таких терминов является «головная станция».

На старом поездном жаргоне «головной узел» — это место, куда идут все поезда и откуда они все прибывают. Когда дело доходит до телевидения, головная станция — это почти то же самое. Давайте посмотрим на термин «головная станция» и на то, что такое головная станция.

Головные станции для коммерческого телевидения

Головная станция — это система, которая собирает сигнал с антенн, кабельных или спутниковых приемников, а затем готовит его для отправки по одному проводу в несколько разных мест. Подумайте об отеле, где у вас есть около 15-20 каналов, и все они настраиваются с помощью телевизора. Это головная система — где-то в отеле есть стойка с оборудованием, благодаря которому все это происходит.

Ключевой частью головной станции является модулятор. Модулятор — это более крупная и изящная версия устройства, которое раньше использовалось в видеомагнитофонах или видеоиграх и позволяло сигналу показываться на 3-м канале вашего телевизора. Модулятор немного сложнее, потому что он должен встроить несколько каналов в то, что называется QAM (произносится «квам»). Эта система позволяет вам контролировать качество каналов, а также их количество. Чем лучшего качества вы хотите, тем меньше каналов вы получите.

Большие головные станции против маленьких

В прошлом головные станции были просто огромными. 30-канальная система может занимать три большие стойки в шкафу. Помогла миниатюризация, и сегодня традиционная головная станция может вмещать около 100 каналов в том же пространстве. Тем не менее, это еще много места.

И DIRECTV, и DISH имеют компактные головные станции. Эти системы могут разместить более 100 каналов оборудования в пространстве размером с микроволновую печь. Они делают это, встраивая оборудование приемника прямо в коробку, устраняя необходимость в дополнительных компонентах, которые в любом случае не используются в головных станциях.

Система DIRECTV, COM3000, изображена выше. Система DISH, Smartbox, похожа на общий красный цвет, который соответствует корпоративному брендингу DISH. Во многих случаях компактные системы могут быть дешевле, чем полноразмерные. Они беспроигрышные, но вы должны знать, что требуется некоторое планирование. Для обеих компактных головных станций требуются телевизоры, способные работать с зашифрованными сигналами. Хотя ваш типичный телевизор, купленный в большой коробке, не делает этого, вы можете получить эти телевизоры примерно по той же цене, что и сопоставимый телевизор того же качества. Стоит потратить немного времени на планирование заранее.

Штаб-квартира вашей головной станции

Хорошая головная станция высокой четкости может быть дорогостоящей, но после установки она очень надежна и не требует особого обслуживания. Современные системы позволяют техническому специалисту входить в систему через Интернет, устраняя мелкие проблемы из любого места. Если вам нужна головная станция, позвоните в Signal Connect по телефону 888-233-7563. Наша команда может помочь вам создать систему, которую вы действительно хотите, и поможет вам поддерживать ее, чтобы она оставалась в идеальном состоянии на протяжении многих лет. Наши корпоративные офисы в Нови, штат Мичиган, открыты в рабочие часы Восточного побережья. Если это нерабочее время, заполните форму ниже, и мы свяжемся с вами, как правило, в течение одного рабочего дня.

Что такое цифровая головная станция или головная станция кабельного телевидения СИСТЕМА

Что такое цифровая головная станция?

По сути, головной узел — это сервер, который принимает сигнал от тарелок, затем декодирует, мультиплексирует, кодирует и затем передает его через модуляторы.

Традиционно мы использовали аналоговую головную станцию ​​с ограниченным набором услуг. Количество каналов росло день ото дня, но решения не было. Затем появился термин Digital Headend.

Цифровая головная станция — это новая революция в индустрии кабельного телевидения. Цифровая головная станция изменила весь феномен индустрии кабельного телевидения, увеличив количество услуг. На цифровой головной станции можно запустить большое количество сервисов. Также цифровая головная станция снижает пропускную способность и обеспечивает лучшее качество питчера. Кроме того, цифровая головная станция позволяет нам предоставлять больше услуг, чем такие каналы, как Radio Service, SDV, VOD, Интернет, цифровая телефонная связь и т. д.

Цифровая головная станция по сравнению с аналоговой головной станцией Обзор системы

При полосе пропускания 860 МГц максимальное количество каналов, которые мы можем предоставить, составляет 106. Но, как мы все знаем, количество каналов постоянно растет, и предоставление всех этих каналов через аналоговую головную станцию ​​невозможно, т. е. почему нам нужно использовать методы сжатия, чтобы предоставить нашим подписчикам максимальное количество услуг.

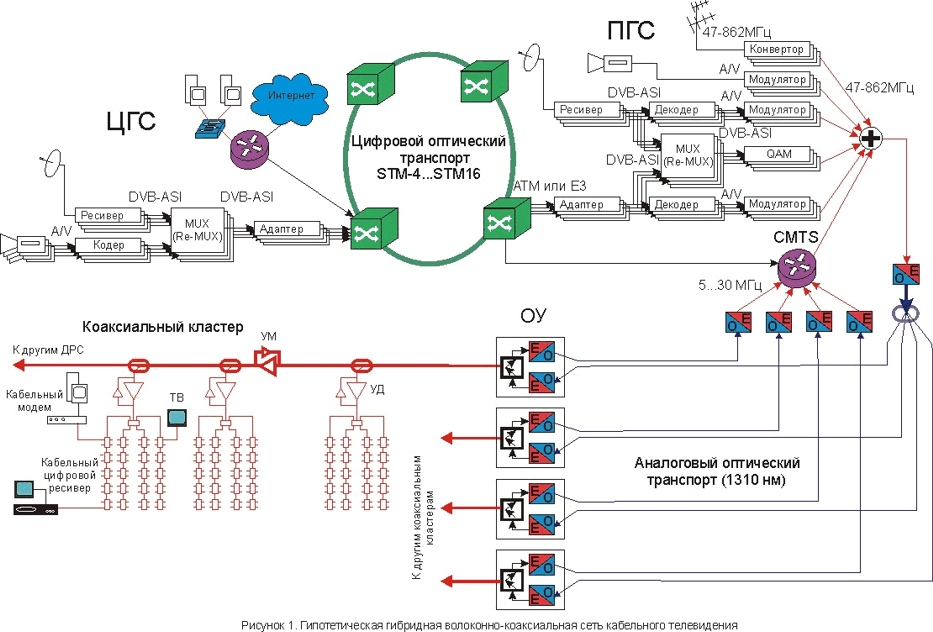

Цифровая схема головного узла цифровой блок-схемы

Загрузить схемы головной станции кабельного телевидения

Как работает цифровая головная станция?

Чтобы понять работу цифровой головной станции, мы шаг за шагом обсудим каждое оборудование CATV .

(1) Тарелки

Принимаем сигнал со спутника через спутниковые антенны в секцию ПЧ ЦГ. Эти тарелки обычно устанавливаются на полу головного узла. Это могут быть тарелки C-диапазона или Ku-диапазона. Каждая тарелка настроена на разные спутники, чтобы охватить все каналы этого конкретного спутника. Кабель RG 11 в основном используется для получения сигнала от этих тарелок из-за его низкого сопротивления.

(2) Разветвители

Нам нужно проигрывать несколько каналов с одного спутникового кабеля, проходящего через тарелки, поэтому нам нужно использовать разветвители. Эти сплиттеры могут быть активными сплиттерами и пассивными сплиттерами. Эти сплиттеры разделяют РЧ-сигнал на множество выходов. Эти сплиттеры могут быть 2-полосными, 4-полосными, 6-полосными, 8-полосными, 16-полосными и т. д.

Разветвители имеют РЧ-вход и обеспечивают РЧ-выход. Этот РЧ-выход поступает в IRD и декодеры, как показано выше на рисунке.

Узнать больше : Что такое ВЧ разветвители и объединители вкратце ?

(3) IRD

IRD известны как встроенный декодер приемника. Эти профессиональные IRD имеют вход RF и дают выход IP, а также выход ASI. IP-выход этих IRD поступает на видеокоммутатор, как показано на рисунке выше.

В цифровых головных станциях мы используем несколько IRD для приема многих каналов. Каждый IRD настроен на определенную частоту для конкретного спутника. Таким образом, он декодирует каналы и предоставляет их как IP-выход.

Узнайте больше: что такое IRD и как это работает?

(4) Декодеры

Декодеры используются для декодирования каналов. Декодер имеет вход RF и выдает композитный видеосигнал (Audio Video Signal). Этот сигнал поступает непосредственно в энкодеры, как показано на рисунке.

Декодеры также могут быть FTA и PAY. Для платных каналов вещатели предоставляют свои собственные декодеры для декодирования своих каналов, эти декодеры известны как платные декодеры.

Узнайте больше: что такое декодеры и как они работают?

(5) Кодировщики

Выход декодеров, представляющий собой композитный видеосигнал, поступает непосредственно в кодировщик в качестве входа. Теперь этот кодировщик кодирует каналы и обеспечивает вывод IP или ASI. Этот IP-выход этого кодера поступает в видеокоммутатор.

На рынке доступны различные типы кодировщиков, некоторые из них кодируют 4 канала, а другие кодируют 8 каналов одновременно. Каждый канал кодируется в определенном многоадресном IP-адресе. Мы также можем контролировать битрейт каналов и громкость каналов с помощью этих кодировщиков.

Узнайте больше: что такое энкодер и как он работает?

(6) Сервер PSI SI

Сервер PSI SI отвечает за создание таблиц PSI SI. Он передает IP-выход на видеокоммутатор, как показано на рисунке выше. Мы поддерживаем номера LCN, EPG, букет и описание услуги и т. д. через этот сервер.

Узнайте больше: Кратко объясните, что такое таблицы PSI SI?

(7) Видеокоммутатор

IP-выход кодеров, IRD и сервера PSI поступает на видеокоммутатор. Это коммутатор портов на 48 ГБ. Мы также можем настроить этот переключатель для сохранения данных. Каждый порт имеет свой специальный светодиод, показывающий состояние данных. Он также способен к жесткому сбросу. Выход IP этого коммутатора поступает в QAM.

(8) QAM

QAM известен как квадратурный амплитудный модулятор . QAM также известен как сердце цифровой головной станции, потому что он играет в ней важную роль. Выход IP видеокоммутатора поступает непосредственно в QAM. Его порт управления также подключен к коммутатору управления для получения команд по SMS и CAS.

Все транспортные потоки настроены в QAM, и каждый транспортный поток настроен на свою частоту. Скремблирование выполняется внутри него. QAM модулирует сигнал и обеспечивает выход RF.

Узнайте больше: Кратко о том, что такое QAM и как он работает?

(9) Коммутатор управления

Коммутатор управления может быть 24-портовым. Он связан с сервером QAM, CAS и сервером SMS для отправки команд в QAM. Энкодеры и IRD также подключаются к этому коммутатору для получения доступа к графическому интерфейсу пользователя.

Таким образом, Management Switch предоставляет среду для получения доступа к различным устройствам с клиентского ПК.

(10) CAS-сервер

CAS известен как Сервер условного доступа . Он подключен к коммутатору управления, как показано на рисунке. Сервер CAS генерирует сообщения ECM, которые отправляются в QAM. CAS-сервер интегрирован с SMS-сервером для отправки команд на STB в полевых условиях.

Мы можем напрямую активировать, деактивировать и заносить STB в черный список, а также выполнять OSD (экранное меню) и т. д. задачи с сервера CAS в целях тестирования.

Узнайте больше: Кратко о том, что такое ECM EMM?

(11) SMS-сервер

SMS-сервер известен как сервер управления подписчиками. По его названию видно, что им управляет подписчик.

Сервер SMS интегрирован с сервером CAS. SMS-сервер отправляет команды CAS-серверу для выполнения в полевых условиях. SMS-сервер используется для активации, деактивации и внесения в черный список STB. Он может давать команды для отображения на экране на одной приставке, а также на всех приставках.

Может генерировать счета как для абонентов, так и для LCO. Так что MSO может взимать плату со своих LCO, а затем LCO могут взимать плату со своих подписчиков. Он подключен к серверу CAS через коммутатор управления.

Узнайте больше: что такое SMS-сервер?

(12) Разветвитель / Объединитель

Опять же, после QAM используется разветвитель, который работает как сумматор. Все выходные данные QAM поступают на выходной ВЧ-порт разветвителя. Теперь входной порт сплиттера работает как выходной.

Таким образом, мы объединяем все выходные частоты QAM в один порт RF. Теперь этот ВЧ-порт уходит в STB, теряя уровень сигнала с другого разветвителя.

(13) СТБ

STB расшифровывается как Set Top Box. Выход QAM поступает в объединитель или разветвитель, где он объединяется и теряет уровень сигнала, а затем поступает в STB.

Приставка имеет РЧ-вход и обеспечивает вывод аудио-видеосигнала или сигнала HDMI. Таким образом STB декодирует весь сигнал, который он получает от цифровой головной станции.

Узнайте больше: что такое STB и его архитектура?

Купить Кабель RS232 на 3 PIN для загрузки программного обеспечения в телеприставку

Какой должна быть температура и влажность цифровой головной станции?

В общих рекомендациях говорится, что температура головной станции должна быть в пределах от 10 до 28 градусов Цельсия. Но практически из соображений безопасности рекомендуется, чтобы она находилась в диапазоне от 15 градусов Цельсия до 19 градусов Цельсия .

Пока влажность вашей цифровой головной станции должна быть в пределах от 40% до 60% .

Существует одно маленькое устройство, которое показывает как температуру, так и влажность, называемое Измерителем температуры и влажности для цифровой головной станции, которое упрощает измерение. Это показано ниже,

Купить сейчас

Каковы преимущества цифровой головной станции?

(1) Преимущество сжатия MPEG-2

Сжатие MPEG-2 — это цифровой формат. Эта система сжатия записывает только те части изображений, которые являются измененными, и не записывает повторяющиеся изображения.

Таким образом, исключая повторяющиеся изображения, уменьшается пространство полосы пропускания. Так работает система MPEG-2.

Один аналоговый канал потребляет примерно 7 МГц частоты, на которой, используя эту систему сжатия MPEG-2, мы можем использовать примерно 8 ТВ-каналов. Таким образом, мы предоставляем максимум данных при ограниченной пропускной способности. Используя эту технику, мы можем предоставить 700 услуг нашим абонентам в полосе пропускания 550 МГц.

(2) Преимущество DOLBY или стереофонического звука

Традиционная аналоговая головная станция не поддерживает стереофонический или долби-звук, в то время как цифровая головная станция поддерживает стереофонический или долби-звук, а качество голоса улучшается при сжатии mpeg-4.

(3) Дополнительные услуги

Цифровая головная станция предоставляет множество дополнительных услуг. Эти службы:

Видео по запросу

Радиослужбы

EPG

Интернет-услуги

SDV

и т.д.

Это дополнительные услуги, предоставляемые цифровой головной станцией.

Что такое мини-цифровая головная станция?

A Мини-цифровая головная станция представляет собой компактную версию стандартной цифровой головной станции. Обычно это устройство с 3 стойками. Который выполняет все функции стандартной цифровой головной станции.

Он выполняет кодирование, шифрование, мультиплексирование, модуляцию и т. д.

У этого устройства много преимуществ, таких как экономия средств, экономия места, низкое энергопотребление и т. д. Если вы хотите узнать об этом вкратце, перейдите по ссылке ниже,

Узнать больше : Что такое мини-головная станция Кратко объясните ?

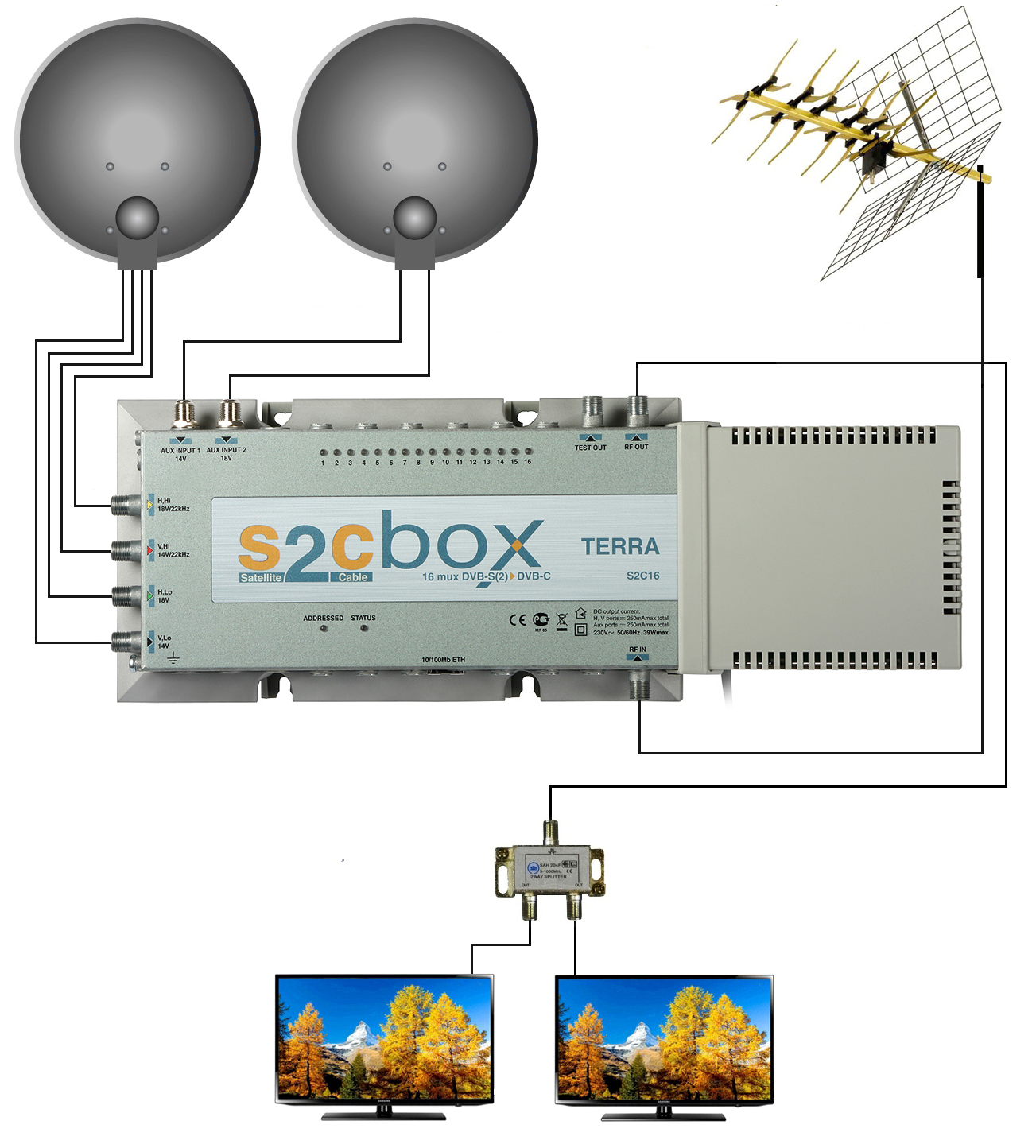

Посмотреть эту публикацию в Instagram кодирование, скремблирование, модуляция и передача услуг с использованием устройств декодирования, кодирования, скремблера, модулятора и передатчика соответственно.

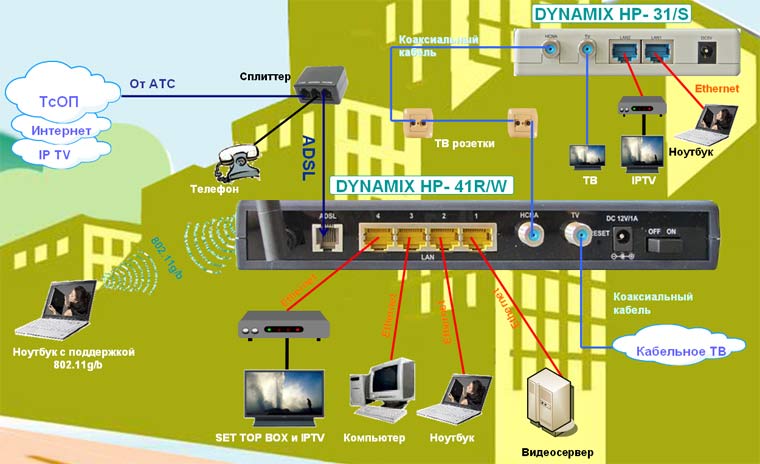

Таким образом, головной узел может быть аналоговым головным узлом, цифровым головным узлом, головным узлом IPTV и головным узлом OTT. Модернизация этих головных станций осуществляется в соответствии с требованиями пользователя.
