Gps на ардуино. GPS модуль для Arduino: работа, подключение и примеры использования — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает GPS модуль с Arduino. Как подключить GPS модуль к Arduino. Какие существуют библиотеки для работы с GPS на Arduino. Какие проекты можно реализовать с помощью GPS и Arduino.

Содержание

Принцип работы GPS модуля с Arduino

GPS (Global Positioning System) модуль позволяет определять географические координаты устройства с высокой точностью. При подключении к Arduino такой модуль дает возможность создавать проекты с функцией геолокации.

Основные принципы работы GPS модуля с Arduino:

Модуль принимает сигналы от спутников GPS
На основе полученных данных вычисляются текущие координаты
Информация передается на Arduino через последовательный интерфейс
Arduino обрабатывает полученные данные с помощью специальных библиотек

Какую информацию может предоставить GPS модуль?

Широту и долготу
Высоту над уровнем моря
Скорость перемещения
Точное время
Количество видимых спутников

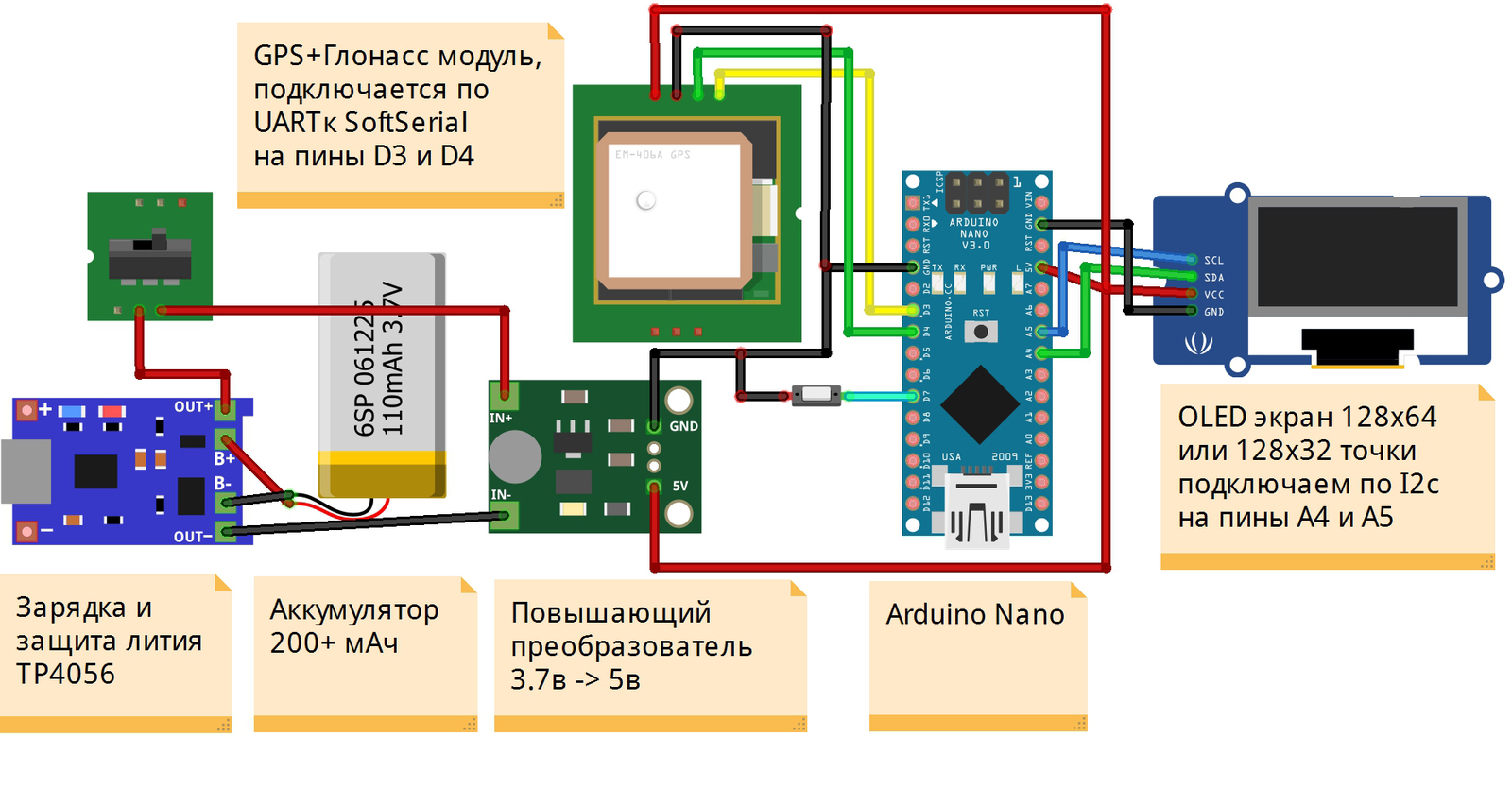

Как подключить GPS модуль к Arduino

Подключение GPS модуля к Arduino обычно осуществляется по следующей схеме:

VCC модуля — к выводу 5V или 3.3V Arduino (зависит от модели модуля)
GND модуля — к выводу GND Arduino
TX модуля — к RX Arduino
RX модуля — к TX Arduino

При подключении важно учитывать следующие моменты:

Проверить рабочее напряжение модуля (3.3V или 5V)
Использовать делитель напряжения, если логические уровни не совпадают
Подключать антенну, если она не встроена в модуль

Библиотеки для работы с GPS на Arduino

Для упрощения работы с GPS модулями на Arduino используются специальные библиотеки. Наиболее популярные из них:

TinyGPS++ — компактная и функциональная библиотека
NeoGPS — быстрая и эффективная библиотека
MicroNMEA — легковесная библиотека для парсинга NMEA сообщений

Как выбрать подходящую GPS библиотеку для Arduino? Нужно учитывать следующие факторы:

Совместимость с используемым GPS модулем
Необходимый функционал (базовые координаты или расширенные данные)
Потребление ресурсов (памяти и процессора)
Простота использования и наличие документации

Примеры проектов с использованием GPS и Arduino

GPS модуль в сочетании с Arduino открывает широкие возможности для создания интересных проектов. Вот несколько популярных идей:

Трекер для домашних животных

Компактное устройство на основе Arduino и GPS модуля, которое крепится к ошейнику питомца. Позволяет отслеживать его местоположение в реальном времени через смартфон.

Навигационная система для велосипеда

Arduino с GPS модулем и дисплеем монтируется на руль велосипеда. Показывает текущие координаты, скорость движения и может строить маршруты.

Метеозонд

Устройство с датчиками температуры, давления и GPS модулем запускается на воздушном шаре для сбора метеоданных на разных высотах.

Преимущества и недостатки использования GPS с Arduino

Использование GPS модуля с Arduino имеет свои плюсы и минусы:

Преимущества:

Возможность определять местоположение устройства
Доступ к точному времени без подключения к интернету
Измерение скорости и направления движения

Недостатки:

Необходимость прямой видимости неба для работы
Относительно высокое энергопотребление
Ограниченная точность позиционирования (до нескольких метров)

Часто задаваемые вопросы о GPS модулях для Arduino

Вот ответы на некоторые популярные вопросы о работе с GPS модулями на платформе Arduino:

Какая точность определения координат у GPS модуля для Arduino?

Типичная точность составляет 2-3 метра при хорошем приеме сигнала. В городских условиях погрешность может увеличиваться до 5-10 метров.

Сколько времени нужно для первого определения координат?

Время первого определения местоположения (холодный старт) обычно составляет 30-60 секунд. При последующих включениях (горячий старт) координаты определяются за 1-3 секунды.

Можно ли использовать GPS модуль в помещении?

В большинстве случаев GPS модуль не будет работать внутри зданий из-за слабого сигнала. Для работы необходима прямая видимость неба.

Советы по оптимизации работы GPS с Arduino

Чтобы повысить эффективность использования GPS модуля с Arduino, следуйте этим рекомендациям:

Используйте активную антенну для улучшения приема сигнала
Размещайте модуль так, чтобы обеспечить максимальный обзор неба
Применяйте режимы энергосбережения, если не требуется постоянное определение координат
Фильтруйте выбросы в данных для повышения точности
Комбинируйте GPS с другими датчиками (акселерометр, компас) для более точного позиционирования

Альтернативы GPS для определения местоположения с Arduino

Помимо GPS существуют и другие технологии для определения местоположения, которые можно использовать с Arduino:

ГЛОНАСС — российская спутниковая система навигации
Galileo — европейская спутниковая система
Wi-Fi позиционирование — определение местоположения по ближайшим точкам доступа
Сотовая триангуляция — позиционирование по вышкам сотовой связи

Каждая из этих технологий имеет свои преимущества и недостатки по сравнению с GPS. Выбор зависит от конкретных требований проекта.

GPS модуль для Arduino NEO-6M c картридером SD

Каталог

ДОСТАВКА

ЗАКАЗАТЬ

КОНТАКТЫ

ГЛАВНАЯ

По телефону

По почте

Телефон

Фамилия*

Email*

Придумайте пароль
На указанный Вами телефонный номер поступит звонок, введите последние 4 цифры номера телефона.
Изменить номер

Код из СМС
По телефону
По почте
Пароль
Предыдущий Следующий
Цена:
1410 р.
менее 100 шт.
Уже в корзине
Код товара: 13995
Оригинальное название:
GPS Logger Shield NEO-6M

Описание товара

GPS Logger Shield предоставляет вашему Arduino доступ к модулю GPS, разъему для карты памяти microSD и ко всем другим периферийным устройствам, которые вам понадобятся, чтобы превратить ваш Arduino в регистратор с отслеживанием положения, скорости и высоты. Шилд основан на GPS-модуле NEO-6M — 50-канальном GPS-приемнике с архитектурой MediaTek MT3339 и частотой обновления до 5 Гц. GPS-модуль передает данные о местоположении через последовательный порт уровня TTL. Данные затем можно записать на карту microSD и/или использовать для других целей.
На плате содержатся контакты для подключения перемычек, таким образом контакты GPS (RX, TX) можно подключить к любым выводам D0-D7 Arduino по вашему усмотрению. Карта microSD работает через аппаратный порт SPI, который должен быть совместим с большинством классических плат Arduino. Основное напряжение питания GPS Logger Shield берется с контакта Arduino 5V. Это напряжение понижается до 3,3 В, затем подается как на модуль GPS, так и на карту microSD . Эти два компонента должны потреблять в среднем около 30 мА, но иногда потребление тока может резко увеличиваться до 100 мА.

Функции:
Модуль NEO-6M GPS

Внешняя активная антенна GPS с высокой чувствительностью приема, совместимая с обычной антенной

Встроенная перезаряжаемая батарея обеспечивает возможность резервного копирования параметров

Разъем для карты памяти microSD

Кнопка сброса ардуино

Выбираемая перемычка UART управляет последовательной связью

Характеристики:
напряжение питания: 3,3-5 вольт (питание поступает с платы arduino)

сила тока: до 100 мА

интерфейсы: SPI для microSD карты, UART для GPS (по-умолчанию 9600 бод)

приемник GPS: NEO-6M
50 Channels

GPS L1 frequency

C/A Code

SBAS: WAAS, EGNOS, MSAS

холодный старт: 27 секунд

горячий старт: 1 секунда

точность определения местоположения: 2 метра

точность определения скорости: 0. 1 м/сек

точность определения азимута движения: 0.5°

чувствительность приемника: -147…-160 dBm

частота обновления сигнала: до 5 раз в секунду

протоколы связи: NMEA0183 (GSV, RMC, GSA, GGA, GLL, VTG, TXT), UBX (NAV-SOL, NAV-STATUS, NAV-SVINFO, NAV-CLOCK, INF, MON-EXCEPT, AID-ALPSERV)

Расположение основных компонентов на печатной плате. Пример подключения перемычек для выбора выводов arduino.

Datasheet NEO-6 (PDF, ENG)

Datasheet 74HC4050 (PDF, ENG)

Похожие позиции

Arduino GPS плата расширения купити в Києві та Україні

Каталог

Новинки магазину
Подарункові сертифікати, сувеніри
Arduino контролери
Контролери Arduino (original)
Контролери Arduino (Китай)
Arduino для розробників
Плати розширень Arduino
Силові
Комунікаційні
Прототипування
Відображення інформації
Переферійні
Audio, звук, голос, mp3
Інші
Датчики
Звук, ультразвук
Освітлення, ІЧ, вогонь, ультрафіолет
Рух, відстань
Температура, вологість
Акселерометри, гіроскопи
Напруга, струм
Газ, дим, пил, повітря
Тиск
Для рідини
Ph, хімічний аналіз
Механічний вплив
Індуктивні датчики
Магнітне поле
Медицина, здоров’я
Інше
Електроживлення
Інвертори
Перетворювачі, стабілізатори, димери
Стабілізатори напруги
Перетворювачі підвищуючі
Перетворювачі понижуючі
Перетворювачі двонаправлені
Силові ключі, регулятори потужності
Деталі для літаючих апаратів
Телеметрія
Польотні контролери
Радіо апаратура, приймачі
Регулятори ходу ESC
Рами, шасі, корпуси
Гвинти й пропелери
Мотори
GPS і компас
FPV
Роз’єми, коннектори
Проводи, кабелі, перехідники
Датчики струму, BECи
Інше
Інструменти, обладнання
Паяльне обладнання
Паяльники і набори
Паяльні станції
Фени, газові горілки и паяльники
Паяльні аксесуари
Флюси, паяльні пасти
Припій
Жала для паяльників
Інші паяльні витратні матеріали
Ручний інструмент
Кусачки, бокорізи, пасатижі
Ножі, скальпелі, ножиці
Викрутки, ключі
Пінцети, набори для ремонту
Шуруповерти, дрилі, свердла
Мультитул
Клеєві пістолети
Лінійки, рулетки
Кліщі (обтиск, опресовування), знімачі ізоляції
3D
3D принтери і ЧПУ
Підшипники полімерні
Підшипники лінійні
Підшипники радіальні
Вали, муфти, гайки
Концеві опори
Підшипники фланцеві
Шківи, ремені
Електроніка
Двигуни
Драйвери
Екструдери, Столи
Охолодження

Arduino Arduino Original ARM AVR bluetooth CPLD dc-dc DISCOVERY DIY ESP32 ESP8266 Ethernet FPGA FPV GPS GSM IR LCD LED LoRa Micro:Bit MSP Nucleo NXP Odroid OrangePi PIC Raspberry Pi RFID RTC SD card servo Sonoff STEM STM32 TFT LCD Wi-Fi WiFi XBee Zigbee Драйвер Зарядний Іграшка виміри інструмент Книги конектори Корпус Набір KIT перехідник Живлення реле Кроковий

Головна » Архівні товари

код: ASB100

Архивный товар, который больше не продается в нашем магазине.

голосовать

Проблема — в заводской пленке но без коробки. Arduino GPS shield — это плата с GPS модулем, разработанная для получения сигналов от спутников системы GPS (Global Positioning System), которая так же содержит в себе SD интерфейс, что очень удобно для записи положения на SD карты. Напряжение питания 5В/3.3В делает ее совместимой с платами: Arduino, Leaf Maple, IFlat32 и другими Arduino-совместимыми платами. Шилд имеет компактный форм-фактор, высокую производительность и низкое энергопотребление. Используется популярный SiRF Star III чип, который может принимать до 20 спутников одновременно и использует TTFF (Time to first fix) при слабом сигнале.
Совместим с Arduino Mega, Arduino Uno. Построен на базе популярного GPS модуля EB-365. Выводы RX, TX модуля могут быть подключены е выводам D0-D7 Arduino путем переключения перемычек на гребенке.
Шилд пригодится для следующих проектов на базе плат Ардуино или совместимых:
Автомобильная навигация

Персональное местоположение

Морская навигация

и многих других

Характеристики:
Имеет разъем Micro SD

Разъем для активной антенны с высокой чувствительностью, совместим с нормальной антенной

Экстремально быстрое время TTFF при низком уровне сигнала

UART интерфейс

Диапазон рабочих температур: от -40? до +85?

В комплект поставки не входит GPS антенна.
Ссылки:
Схема

Datasheet

Демо скетч (требует библиотеку TinyFAT)

Arduino MKR GPS Shield — Интернет-магазин Arduino
Код: ASX00017 / Штрих-код: 7630049201248
40,10 $
| /
Маломощный экран приемника глобальной навигационной спутниковой системы для ваших проектов с географической привязкой.
##цена##
Расширьте свои возможности, добавьте в корзину: 0,00 долл. США
Обзор
Если вы экспериментируете с мониторингом флотов, высотными научными экспериментами или любым другим проектом, требующим локализации устройств, MKR GPS Shield предложит вам необходимую функциональность, и это plug ‘n’ play!
GPS Shield MKR основан на модуле u-blox SAM-M8Q GNSS (Global Navigation Satellite System). Он предназначен для использования поверх плат в формате MKR, но благодаря разъему Eslov его также можно подключить к любой плате, имеющей такой разъем, с помощью кабеля.
Этот модуль предназначен для одновременной работы с различными службами позиционирования. Он принимает и обрабатывает сигналы GPS, ГЛОНАСС и Galileo. Он взаимодействует с платами Arduino либо через последовательный интерфейс, когда используется с разъемами и размещается поверх платы MKR, либо через интерфейс I2C и специальный кабель ESLOV, поставляемый в комплекте.
Команды конфигурации и резервное копирование
Модуль GPS можно настроить с помощью специальных команд. Мы включили в систему встроенный держатель батареи для сохранения конфигураций, сделанных с помощью программного обеспечения. Это может быть удобно, когда, например. изменение режима работы GPS на 1 г, что является обычным явлением в экспериментах на большой высоте, когда для устройства требуются определенные настройки, отличные от настроек по умолчанию.
Другим примером является использование опции локализации Galileo, которая по умолчанию отключена, но может быть включена путем отправки приемнику конфигурационного сообщения (UBXCFG-GNSS). Вы можете найти подробное описание всех команд в протоколе здесь.
Начало работы
Наша библиотека Arduino_MKRGPS поддерживает два разных интерфейса и предлагает согласованный набор API, предназначенных для полного использования информации, полученной с помощью GPS
Нужна помощь?
Посетите форум Arduino, чтобы задать вопросы о языке Arduino или о том, как создавать собственные проекты с помощью Arduino. Если вам нужна помощь с вашей платой, пожалуйста, свяжитесь с официальной службой поддержки пользователей Arduino, как описано на странице «Контакты».
Гарантия
Здесь вы можете найти информацию о гарантии на вашу плату.
Технические характеристики
Жатки
Приемник GNSS модуль u-blox SAM-M8Q (техническое описание)
Соединители МКР / Еслов
Входное напряжение 3,3 В
Рабочее напряжение 3,3 В
Резервная батарея CR1216
Связь Серийный / I2C / DCC
Длина 45 мм
Ширина 25 мм
Вес 14 гр.
Соответствие
Для этой платы предоставлены следующие Декларации соответствия:
Для получения дополнительной информации о наших сертификатах посетите docs.arduino.cc/certifications
Документация
OSH: Схемы
Arduino MKR GPS Shield — это аппаратное обеспечение с открытым исходным кодом! Вы можете создать свою собственную плату, используя следующие файлы:
ФАЙЛЫ EAGLE В .ZIP СХЕМЫ В .PDF
Дополнительный порт I2C
MKR GPS Shield имеет дополнительный разъем, предназначенный для расширения шины I2C. Это компактный 5-контактный разъем с шагом 1,0 мм. Механические детали разъема можно найти в техническом описании разъема.
Порт I2C, также называемый портом самоидентификации Eslov в Arduino, поставляется с: SDA, SCL, GND, +5V и дополнительным цифровым контактом, предназначенным для отправки сигнала тревоги на подключенные к нему обычные устройства I2C. . Распиновка показана на следующем изображении:
Если вы заинтересованы в разработке собственных модулей для плат Arduino с этим портом расширения, мы предлагаем использовать разъем с кодом: SHR-05V-S-B, который также показан на рисунке.
Узнать больше
ДОКУМЕНТАЦИЯ ПО ARDUINO Для получения полной технической документации, руководств и многого другого посетите документацию по Arduino
.
Получите вдохновение
##заголовок## ##субтитры##
##текст##
читать далее
OPEN-SMART GPS — серийный GPS-модуль для Arduino
OPEN-SMART GPS — серийный GPS-модуль для Arduino | Электор
В вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
10% скидка для членов
Одобренные продукты
2000+ продуктов
Становиться участником Архив Проекты
€ — евро
Будьте первым, кто оставит отзыв об этом товаре
Перейти в конец галереи изображений
Перейти к началу галереи изображений
OPEN-SMART GPS — серийный модуль GPS для Arduino (управление полетом APM2. 5)
Будьте первым, кто оставит отзыв об этом продукте
Обзор
GPS-модуль GT-7U с его высокой чувствительностью, низким энергопотреблением, миниатюризацией и чрезвычайно высокой чувствительностью отслеживания обеспечивает расширенную зону покрытия. В области, в которой обычный приемник GPS не смог бы работать, например, в узком городском небе или в густых джунглях, GT-7U может обеспечить высокоточное позиционирование.
Компактный размер делает его пригодным для использования в транспортных средствах, мобильных телефонах, видеокамерах и других мобильных системах позиционирования, а также является отличным выбором для приложений GPS.
Подробнее
Обзор
GPS-модуль GT-7U с его высокой чувствительностью, низким энергопотреблением, миниатюрностью и чрезвычайно высокой чувствительностью отслеживания обеспечивает расширенную зону покрытия. В области, в которой обычный приемник GPS не смог бы работать, например, в узком городском небе или в густых джунглях, GT-7U может обеспечить высокоточное позиционирование.
Компактный размер делает его пригодным для использования в транспортных средствах, мобильных телефонах, видеокамерах и других мобильных системах позиционирования, а также является отличным выбором для приложений GPS.
Подробнее
Обычная цена €10,95
Участников 9,86 €
Срок доставки: 5 рабочих дней
Подробности
Технические характеристики
Связанный
Отзывы
Подробнее
GPS-модуль GT-7U с его высокой чувствительностью, низким энергопотреблением, миниатюризацией и чрезвычайно высокой чувствительностью отслеживания обеспечивает расширенную зону покрытия.
